Typ produktu	Elektryczny podgrzewacz wody
Model	WW-100
Pojemność	100 litrów
Moc grzałki	2000 W
Napięcie zasilania	230 V / 50 Hz
Stopień ochrony	IP24
Wymiary (szer. × wys. × gł.)	450 × 900 × 450 mm
Masa netto	35 kg
Ciśnienie robocze	6 bar
Maksymalna temperatura	75 °C
Zabezpieczenia	Termostat, zawór bezpieczeństwa, anoda magnezowa
Funkcje	Regulacja temperatury, szybkie nagrzewanie, izolacja termiczna
Montaż	Ścienny, pionowy lub poziomy
Konserwacja i czyszczenie	Co 6 miesięcy sprawdzać stan anody, odkamieniać element grzejny
Części zamienne	Anoda magnezowa, termostat, grzałka, zawór bezpieczeństwa
Gwarancja	2 lata

Często zadawane pytania - WW-100 KOSPEL

Jak zainstalować podgrzewacz wody Kospel WW-100?

Montaż należy powierzyć wykwalifikowanemu instalatorowi. Urządzenie zawiesza się na ścianie za pomocą dostarczonych uchwytów. Podłączenie wodne i elektryczne powinno być zgodne z instrukcją. Pamiętaj o zamontowaniu zaworu bezpieczeństwa.

Jak ustawić temperaturę wody w WW-100?

Temperaturę reguluje się pokrętłem termostatu na panelu sterowania. Zakres wynosi od 30°C do 75°C. Zalecana temperatura to 55-60°C, aby ograniczyć kamień kotłowy i ryzyko poparzenia.

Jak często wymieniać anodę magnezową?

Anodę magnezową należy kontrolować co 6-12 miesięcy. Zużycie zależy od twardości wody. Gdy anoda skurczy się o 50%, wymień ją, aby chronić zbiornik przed korozją.

Co zrobić, gdy woda nie grzeje?

Sprawdź, czy urządzenie jest zasilane i czy nie zadziałał termiczny wyłącznik bezpieczeństwa. Możliwe uszkodzenie grzałki lub termostatu. Wymiana tych części wymaga pomocy serwisu.

Jak odkamieniać podgrzewacz Kospel WW-100?

Od kamienia można usuwać za pomocą środka do odkamieniania (np. kwas cytrynowy). Odłącz urządzenie, opróżnij zbiornik, wlej roztwór na kilka godzin, a następnie dokładnie wypłucz. Czynność wykonuj co roku.

Czy podgrzewacz może pracować bez wody?

Nie. Podgrzewacz nie może być załączony bez wody, ponieważ grozi to uszkodzeniem grzałki. Przed pierwszym uruchomieniem napełnij zbiornik wodą i odpowietrz.

Jaki jest pobór mocy WW-100?

Moc grzałki wynosi 2000 W. Oznacza to, że w ciągu godziny pracy urządzenie zużywa 2 kWh energii. Czas nagrzewania do temperatury 60°C to około 2,5 godziny.

Gdzie mogę kupić części zamienne do WW-100?

Oryginalne części zamienne (anoda, termostat, grzałka) są dostępne w autoryzowanych punktach serwisowych Kospel oraz u dystrybutorów. Przy zakupie podaj model WW-100.

Jakie są wymiary podgrzewacza?

Wymiary (szer. × wys. × gł.) to około 450 × 900 × 450 mm. Przed montażem upewnij się, że na ścianie jest wystarczająco miejsca.

Jak wyłączyć podgrzewacz na dłuższy czas?

Wyłącz zasilanie za pomocą wyłącznika nadprądowego i opróżnij zbiornik, aby uniknąć zamarznięcia. Zakręć zawór dopływu wody i spuść wodę przez zawór spustowy.

INSTRUKCJA OBSŁUGI WW-100 KOSPEL

Wymiennik Ciepłej Wody Użytkowej
WW

Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane, a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną za cho wa ne.

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji.
3. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
4. Zamontowanie i uruchomienie wymiennika oraz wykonanie instalacji towarzy- szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu.
5. Wymiennik montuje się wyłącznie w pozycji poziomej oparty na dwóch wspornikach.
6. Po zawieszeniu urządzenie należy podłączyć do sieci wodociągowej oraz sieci c.o.
7. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan zużycia anody należy sprawdzać raz na 12 miesięcy, natomiast co 18 miesięcy należy ją obowiązkowo wymienić.
8. Podłączenia muszą być wykonane bezwzględnie zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
9. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
10. W wymiennikach WP, WPW, WPZ maksymalne ciśnienie w płaszczu nie może przekraczać 0.3MPa.
11. Wymienniki zasilane bezpośrednio z wężownicy w trzonie kuchennym muszą pracować w systemie otwartym i być zabezpieczone przed wzrostem ciśnienia naczyniem wzbiorczo - zasilającym z przynależnymi rurami i osprzętem według PN-76/B-02440.
12. Przy napełnieniu wymiennika WP, WPW, WPZ należy bezwzględnie zachować kolejność:
13. najpierw napełnić zbiornik wody użytkowej,
14. następnie napełnić płaszcz.
15. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór bezpieczeństwa jest uszkodzony.

16. Nie wolno przekraczać temperatury znamionowej wymiennika 80°C! Może to doprowadzić do uszkodzenia osłony termicznej - nie podlega gwarancji.

17. Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 1¼" (w przypadku wymienników dwupłaszczowych 1") a przed śrubunkami umieścić zawory odcinające.

18. W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej (opis pod tabelą „Dane techniczne”).
19. W instalacji z obiegiem grawitacyjnym, aby zapewnić prawidłowe krążenie wody, wymiennik powinien być usytuowany w taki sposób, aby różnica wysokości środków źródła ciepła i wymiennika wynosiła co najmniej 1,5m.
20. Zbiorniki należy montować zgodnie z poniższymi schematami.

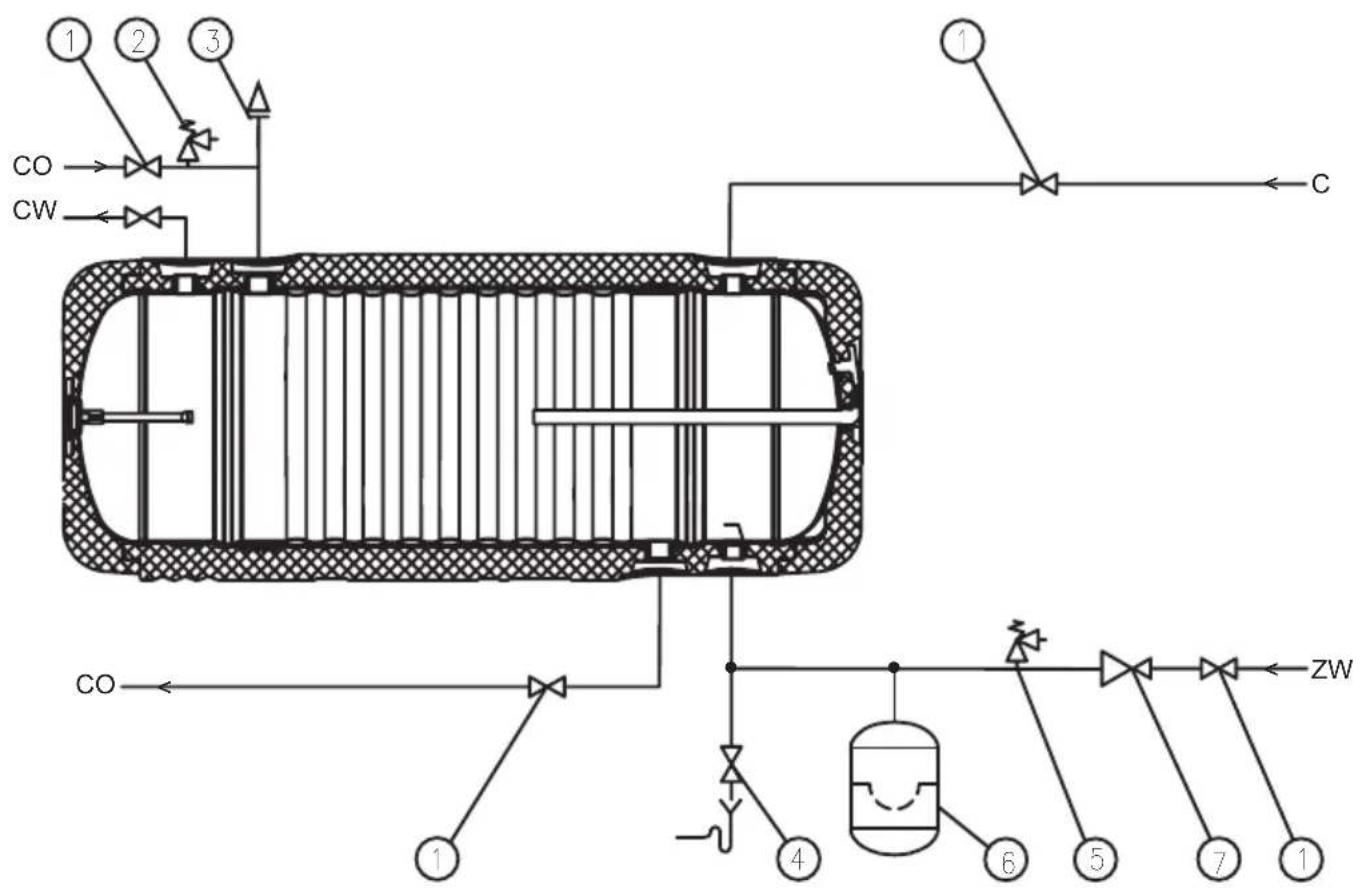

CO CW 1 2 3 1 C CO 4 6 5 7 1 ZW

Schemat podłączenia

[1] - zawór odcinający
[2] - zawór bezpieczeństwa 3bar (max)
[3] - automatyczny zawór odpowietrzający
[4] - zawór spustowy
[5] - zawór bezpieczeństwa 6bar (max)
[6] - naczynie przeponowe c.w.u.
[7] - reduktor ciśnienia

CW - ciepła woda

ZW - zimna woda

CO - czynnik grzewczy

C - cyrkulacja c.w.u.

Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.

Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób:

• do króćca doprowadzającego zimną wodę użytkową [1] zamontować trójnik z zaworem bezpieczeństwa o ciśnieniu otwarcia 6ba* i zaworem spustowym; między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody,
• wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej,
• na doprowadzeniu zimnej wody zainstalować zawór odcinający.

Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca 3/4", który znajduje się na górnej części wymiennika. Każdy wymiennik wyposażony jest w króciec 3/4" przeznaczony do podłączenia cyrkulacji c.w.u.

*Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód.

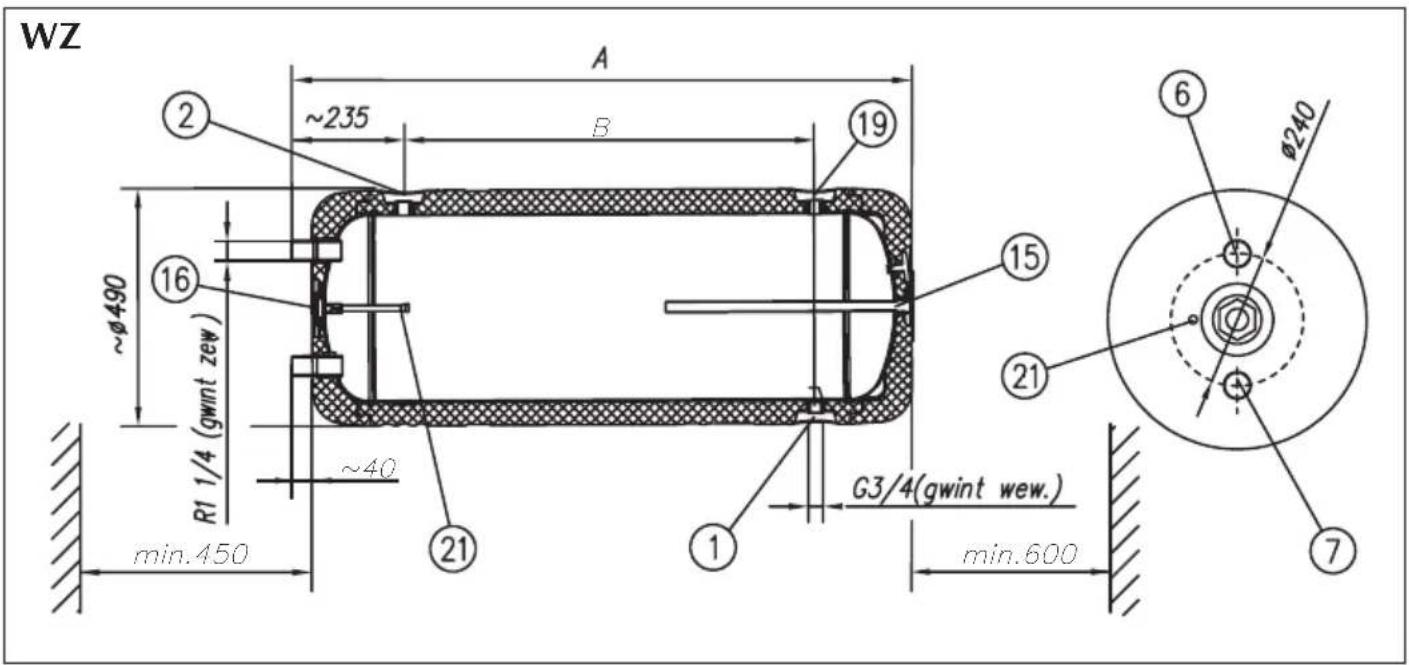

WZ A ~235 B 19 ② ⑯ φ240 R1 1/4 (gwint zew) ~φ490 ~40 min.450 G3/4(gwint wew.) min.600 ⑮ ① ⑦ ⑩ ⑪ ⑫ ⑬

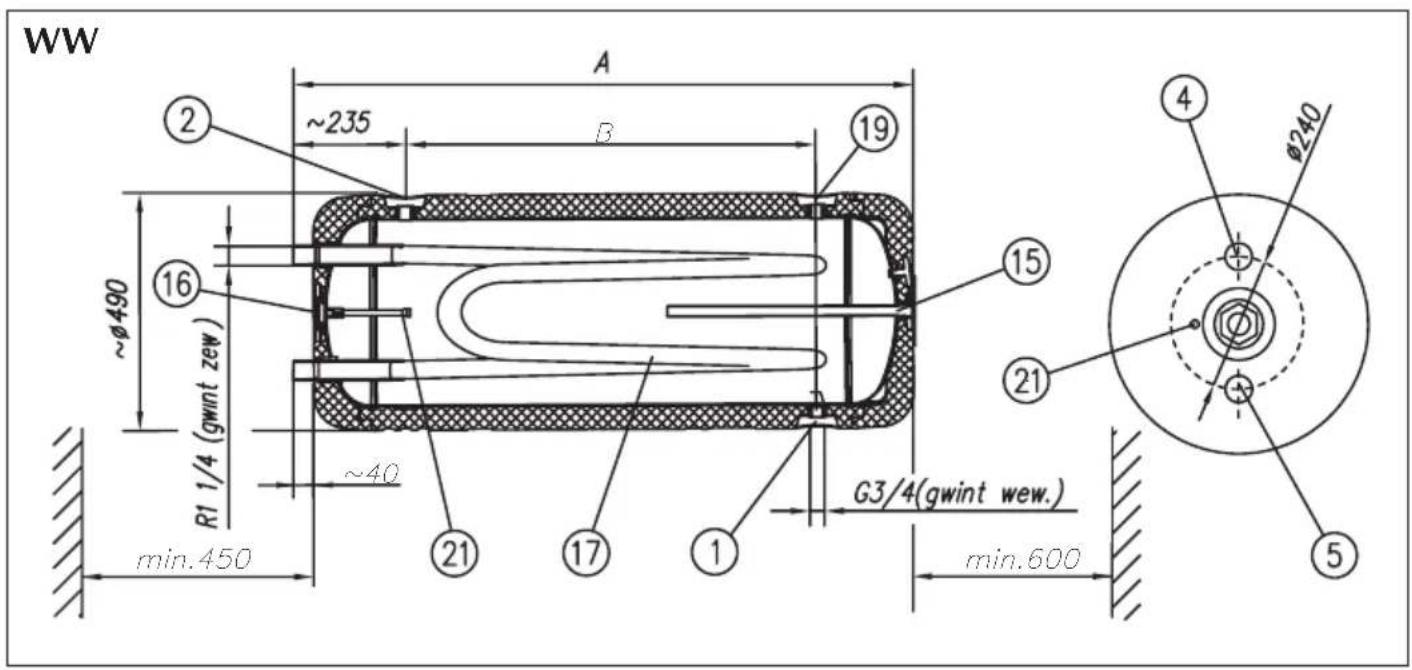

WW A ~235 B 19 2 16 ~Ø490 R1 1/4 (gwint zew.) ~40 min.450 G3/4(gwint wew.) min.600 15 21 4 Ø240 ④ ⑤

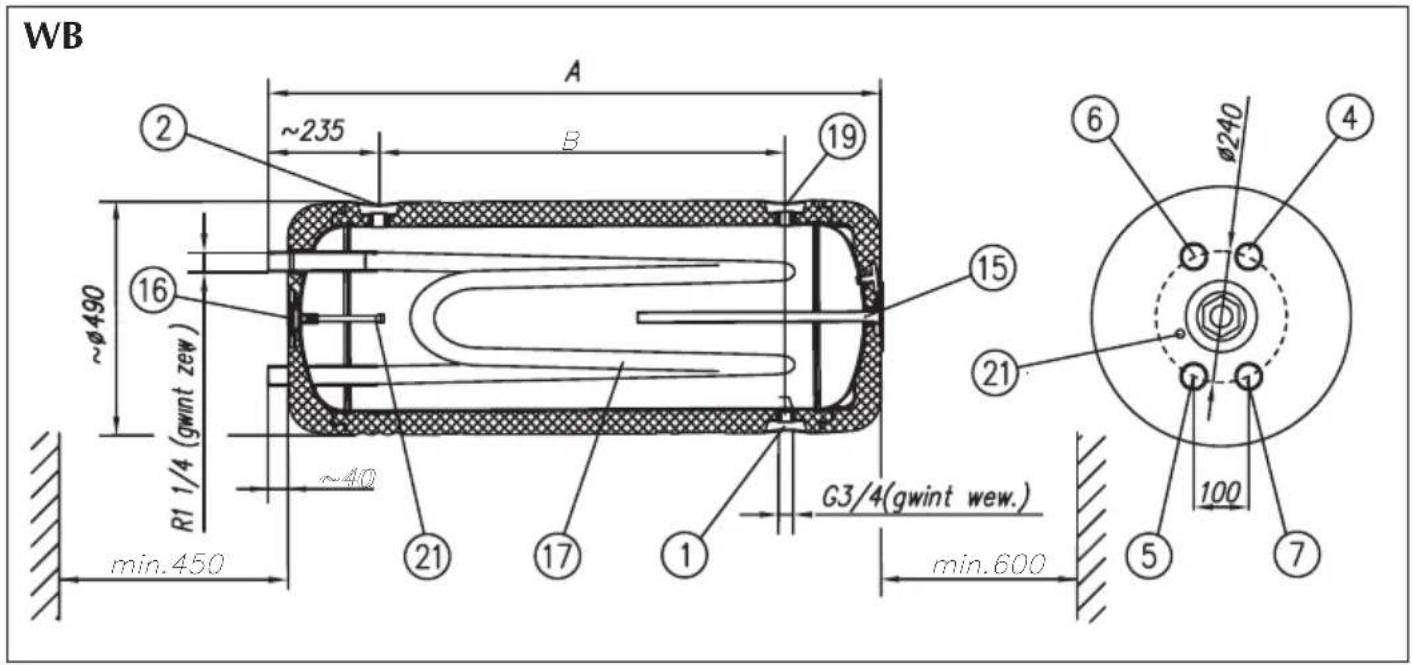

WB A ~235 B 19 16 ~φ490 R1 1/4 (gwint zew) ~40 min.450 21 17 1 G3/4(gwint wew.) min.600 15 21 6 Ø240 4 100 5 7

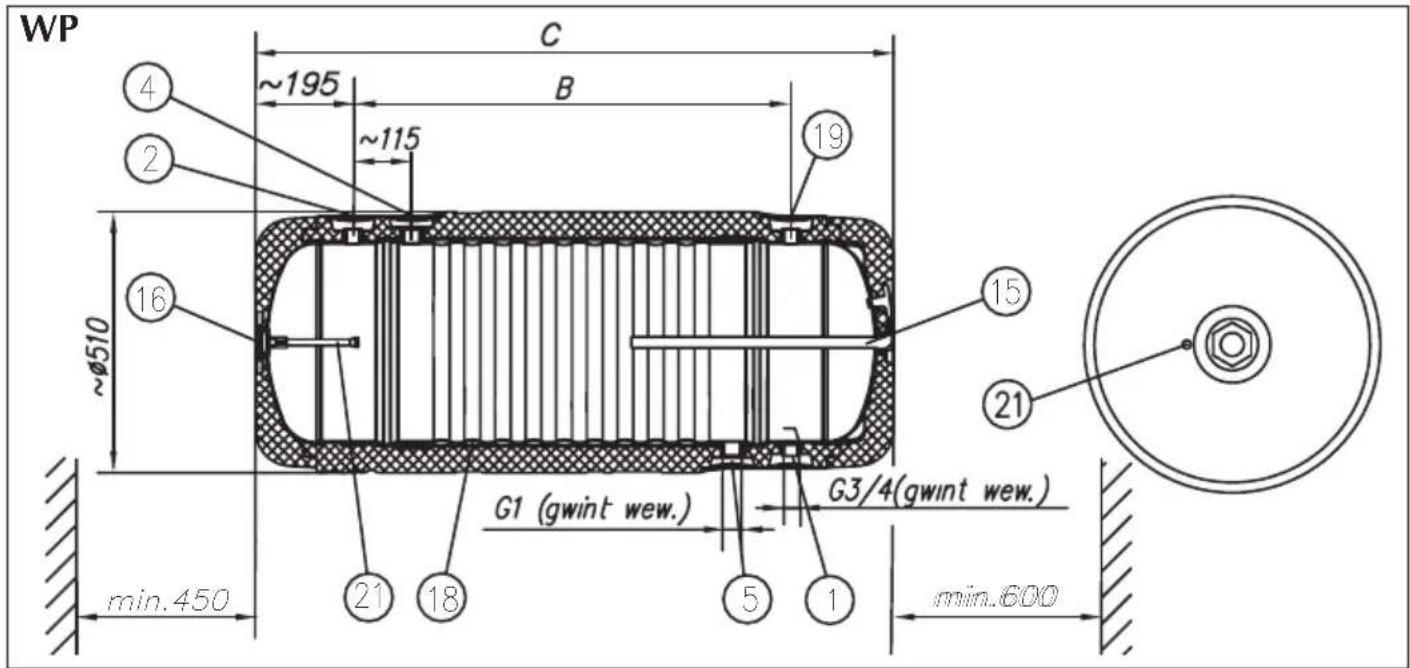

WP C ~195 B ~115 ④ ② ⑲ ⑯ 16 ~Ø510 min.450 21 18 G1 (gwint wew.) G3/4(gwint wew.) ⑤ ① min.600 ⑲ ②1 ⑮ ⑯ ⑰ ⑱

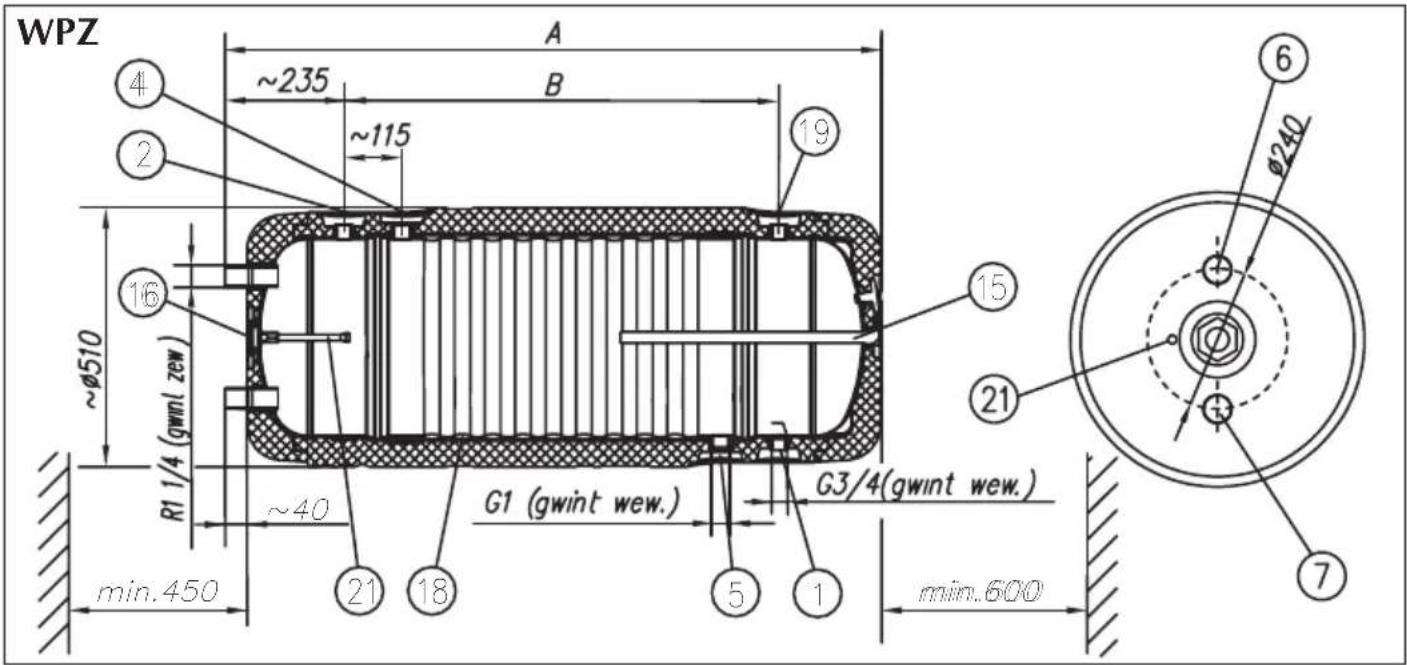

WPZ ~235 A B ~115 19 4 2 16 R1 1/4 (gwint wew.) ~Ø510 ~40 G1 (gwint wew.) min. 450 21 18 5 1 G3/4(gwint wew.) min. 600 15 21 6 Ø240 7

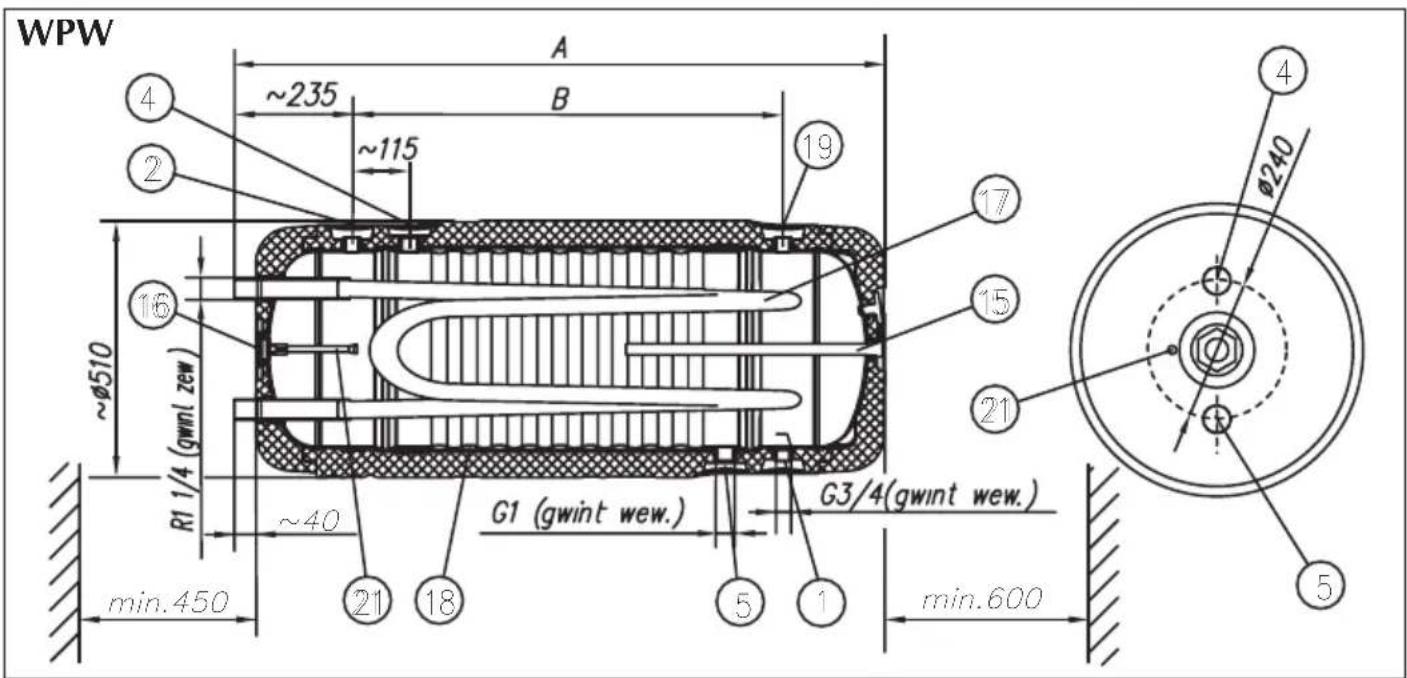

WPW A ~235 B ~115 19 4 ④ ② ⑯ 16 ~Ø510 R1 1/4 (gwint zew) ~40 min.450 G1 (gwint wew.) G3/4(gwint wew.) min.600 ① ⑤ ②1 ⑱ ⑤ ⑦ ⑮ ⑪ ⑫ ⑬ ⑭ ⑮ ⑰ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

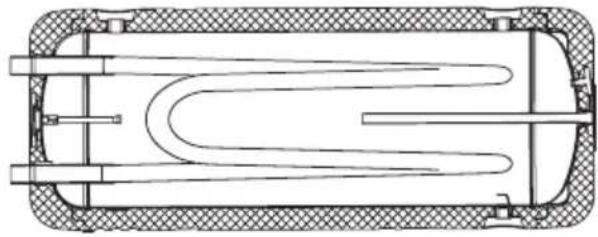

Budowa

[1] - doprowadzenie zimnej wody
[2] - wyprowadzenie ciepłej wody użytkowej
[4] - zasilanie wodą grzewczą
[5] - powrót wody grzewczej
[6], [7] - podłączenie do trzonu kuchennego
[15] - anoda magnezowa
[16] - korek 1½"
[17] - wężownica grzejna
[18] - płaszcz zewnętrzny wymiennika
[19] - króciec cyrkulacji
[21] - rurka czujnika temperatury

A, B, C - wymiary określone w tabeli

Wymiary
Pojemność A B C
80 l 920 483 -
100 l 1125 688 1080
120 l	1295	858 1250
140 l	1365	928 1320

Uruchomienie

Przed uruchomieniem wymiennika należy optycznie sprawdzić połączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wymiennik, instalację grzewczą i wężownicę należy napełnić wodą w następujący sposób:

• otworzyć zawór na doprowadzeniu wody zimnej,
• otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
• zamknąć zawory czerpalne,
• otworzyć zawory łączące instalację grzewczą z wymiennikiem,
• sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie wody grzewczej oraz przy korku 1½" i anodzie magnezowej,
• sprawdzić działanie zaworu bezpieczeństwa (patrz „Eksploatacja”).

Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad.

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, w tym celu należy przekręcić kapturek w prawo lub w lewo tak, aby uniósł się w górę i nastąpił wypływ wody z wylotu, następnie przekręcić kapturek tak, aby przesunął się w poprzednie położenie i docisnąć go do korpusu przez co nastąpi zamknięcie wypływu (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).
• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie.
• Raz w roku należy sprawdzić anodę magnezową.
• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową, odpowiednią do modelu wymiennika.
• W celach higienicznych należy okresowo podgrzewać wodę powyżej 65°C.
• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.
• Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych wężownicy w celu zminimalizowania strat ciepła.
• Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.

Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obsłudze gwarancyjnej.

Opróżnianie zbiornika

W celu opróżnienia zbiornika z wody należy:

• zamknąć zawory łączące wymiennik z obiegiem grzejnym,
• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,
• otworzyć zawór spustowy.

Wymiennik ciepłej wody użytkowej			WZ WW WB				WP ; WPZ WPW
Pojemność znamionowa		I 80	100	120	140	80	100	120	140	80	100	120	140	100	120	140	100	120	140
Ciśnienie znamionowe	zbiornik	MPa	0,6
	wężownica		- 0,6 - 0,6
	płaszcz		- 0,3
Temperatura znamionowa		°C	80
Pojemność	wężownica	dm3							2,0		2,7		2,0		2,7		-			2,0	2,7
	płaszcz		-														3,0	3,9	4,3	3,0	9 4,3
Powierzchnia wymiany ciepła	wężownica	m2	-						0,3		0,4		0,3		0,4		-			0,3	0,4
	płaszcz		-														0,75	0,95	1,05	0,75	0,95
Moc wymiennika 80/15/45°C*	wężownica	kW	-						10		12		10		12		-			10	12
	płaszcz		-														20	27	29	20	27
Masa		kg	24	28,5	33	36	26,5	31	36	39	27	31,5	36,5	39,5	31,5	37	39,5	34	39,5	42,5
Anoda magnezowa 3/4"		mm	420		660		420		660		420		660		420	660		420	660

* 80/15/45°C - temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej; przepływ wody grzewczej 2,5m³/h.

Usuwanie produktu i wyposażenia:

Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi.

Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy.

Należy przestrzegać wszystkich obowiązujących przepisów.

Wycofanie z eksploatacji

Zużyty produkt nie może być traktowany jako odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów.
