Typ produktu	Waga kuchenna cyfrowa
Model	A532020
Marka	Pansam
Kolor	Biały
Materiał	Tworzywo sztuczne
Wymiary	20 x 15 x 2 cm
Waga	300 g
Zasilanie	2 x bateria AAA (brak w zestawie)
Pobór mocy	0,5 W
Wyświetlacz	LCD z podświetleniem
Maksymalny udźwig	5 kg
Dokładność	1 g
Jednostki	kg, lb, oz
Funkcja tara	Tak
Automatyczne wyłączanie	Tak (po 2 minutach bezczynności)
Wskaźnik przeciążenia	Tak
Wskaźnik niskiego poziomu baterii	Tak
Czyszczenie	Przecierać wilgotną szmatką, nie zanurzać w wodzie
Przechowywanie	W suchym i chłodnym miejscu
Bezpieczeństwo	Używać na stabilnej, płaskiej powierzchni
Zawartość zestawu	Waga, instrukcja obsługi
Gwarancja	2 lata

Często zadawane pytania - A532020 Pansam

Jak wymienić baterie w wadze Pansam A532020?

Otwórz pokrywę baterii na spodzie wagi, wyjmij zużyte baterie i włóż dwie nowe baterie AAA zgodnie z oznaczeniami polaryzacji. Zamknij pokrywę.

Jak wyczyścić wagę kuchenną?

Użyj miękkiej, lekko wilgotnej szmatki. Nie używaj agresywnych środków czyszczących ani nie zanurzaj wagi w wodzie.

Jaka jest maksymalna waga, jaką może zważyć waga?

Maksymalny udźwig wynosi 5 kg. Przekroczenie tego limitu może spowodować uszkodzenie wagi.

Co oznacza komunikat błędu na wyświetlaczu?

Komunikat błędu może oznaczać przeciążenie, niski poziom baterii lub nieprawidłowe działanie. Sprawdź baterie i upewnij się, że waga nie jest przeciążona.

Jak zmienić jednostki ważenia?

Naciśnij przycisk UNIT (jednostki), aby przełączać między kilogramami (kg), funtami (lb) i uncjami (oz).

Dlaczego waga nie włącza się?

Sprawdź, czy baterie są prawidłowo włożone i czy nie są wyczerpane. Upewnij się, że włącznik jest w pozycji ON.

Jak korzystać z funkcji tary?

Umieść pusty pojemnik na wadze, a następnie naciśnij przycisk TARE, aby wyzerować wagę. Następnie dodaj składniki do pojemnika.

Co zrobić, gdy waga niedokładnie waży?

Upewnij się, że waga stoi na płaskiej, twardej powierzchni. Skalibruj wagę, jeśli to możliwe, lub wymień baterie.

Jak przechowywać wagę kuchenną?

Przechowuj wagę w suchym, chłodnym miejscu, z dala od bezpośredniego światła słonecznego i wilgoci. Wyjmij baterie, jeśli nie będziesz jej używać przez dłuższy czas.

Czy waga jest wodoodporna?

Nie, waga nie jest wodoodporna. Unikaj kontaktu z wodą i nie zanurzaj jej w cieczach.

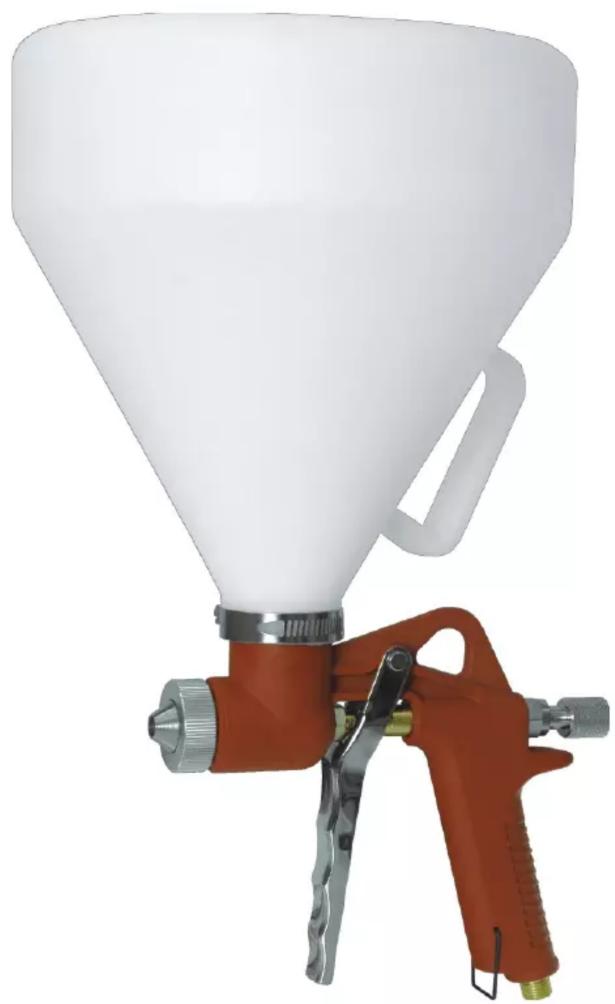

INSTRUKCJA OBSŁUGI A532020 Pansam

PL Pistolet tynkarski pneumatyczny

Instrukcja obsługi

1. Przeznaczenie urządzenia
2. Dane techniczne
3. Bezpieczeństwo i higiena pracy
4. Użytkowanie urządzenia
5. Rysunek złożeniowy, spis części

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

e-mail: [e-mail];

[e-mail]

www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopłowanie lub rozpowszechnianie Instrukcji

Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez

uprzedniego powiadomienia.

1. Przeznaczenie urządzenia

Pistolet do nakładania tynków jest przeznaczony do natryskiwania tynków ozdobnych i strukturalnych, płynnych tapet, farb o dużej gęstości za pomocą sprężonego powietrza. Nadaje się do malowania ścian i podłóg. Duży wybór dys: (4mm, 6mm, 8mm) pozwala na zastosowanie go do różnych materiałów tynkarskich o wielkości ziaren do \~3mm. Duży pojemnik na materiał umożliwia malowanie dużych powierzchni

2. Dane Techniczne

A532020

Średnica przyłącza 1/4"

Średnica dyszy 4mm /6mm /8mm

Zalecane ciśnienie pracy 4 -6 bar

Pojemność kubeczka 5000 ml

Zapotrzebowanie powietrza min. 220L/min

Zalecana średnica przewodu 6mm x dł.5m

Powietrze oczyszczone bez kondensatu i oleju Tak

3. Bezpieczeństwo i higiena pracy

1. Pracować w dobrze wentylowanych pomieszczeniach.
2. Nie dopuszczą dzieci i zwierząt w strefę pracy pistoletu.
3. Nie wolno kierować pistoletu w kierunku osób, dzieci i zwierząt.
4. Pistolet może obsługiwać i konserwować osoba przeszkolona.
5. Przy wszelkiego rodzaju pracach przy pistolecie należy bezwzględnie odłączą go od źródła sprężonego powietrza.
6. Jedynym źródłem zasilania pistoletu może być sprężone powietrze.
7. Nie przekraczać maksymalnego ciśnienia roboczego tzn. 6bar (ciśnienie musi być ustawiane poprzez reduktor ciśnienia).
8. Podczas pracy pistoletem używać środków ochrony osobistej (nauszników, maski przeciwpyłowej, okularów, rękawic ochronnych, kombinezonu ochronnego).
9. W przypadku stwierdzenia nieszczelności natychmiast przerwać pracę i oddzielić pistolet od źródła sprężonego powietrza.
10. Nie stosować cieczy alkalicznych, kwaśnych mogą one spowodować zniszczenie pistoletu.
11. Stosować materiały tylko i wyłącznie przeznaczone do pracy pistoletem (czytać zalecenia producenta zapraw tynkowych).
12. Nie stosować rozpuszczalników halogenowych.
13. Gwint mocujący dyszę smarować smarem, nie używać silikonowych smarów.
14. Używać węży z odprowadzeniem elektrostatycznym.
15. Nie zatykać otworu dyszy palcami.

4. Użytkowanie urządzenia

Przygotowanie powierzchni

Przed rozpoczęciem pracy należy przygotować powierzchnię na którą będziemy nakładać farbę lub inny materiał. Powierzchnia taka powinna zostać umyta wodą i oczyszczona.

Malowanie

Podłączyć pistolet do źródła sprężonego powietrza z zainstalowanym przed nim reduktorem ciśnienia, giętkim przewodem ciśnieniowym z szybkozłączką.

Intensywność rozpylania ustawia się za pomocą pokrętła regulacyjnego znajdującego się w tylnej części pistoletu. Dobrać odpowiednią dyszę w zależności od materiału który chcemy nanosić.

Sposób poprawnego malowania

Aby uzyskać wymagany efekt końcowy:

a) Należy trzymać pistolet prostopadle do malowanej powierzchni.
b) Ruch pistoletu należy rozpocząć przed naciśnięciem spustu oraz zakończyć po zwolnieniu spustu.
c) Należy cały czas utrzymywać odpowiednią odległość pistoletu od malowanej powierzchni.

Czyszczenie i konserwacja

Przed rozpoczęciem czyszczenia należy odłączyć pistolet od sprężonego powietrza.

Nie zanurzać całego pistoletu lakierniczego w rozpuszczalniku, ponieważ może to spowodować uszkodzenie uszczelnień.

Natychmiast po zakończeniu pracy, należy rozkręcić pistolet, poszczególne elementy oraz wnętrze pistoletu oczyścić za pomocą wody i szczotki. Nalać wodę do zbiornika i jeszcze raz długo przepłukiwać pistolet aż przez dyszę poleci czysta woda.

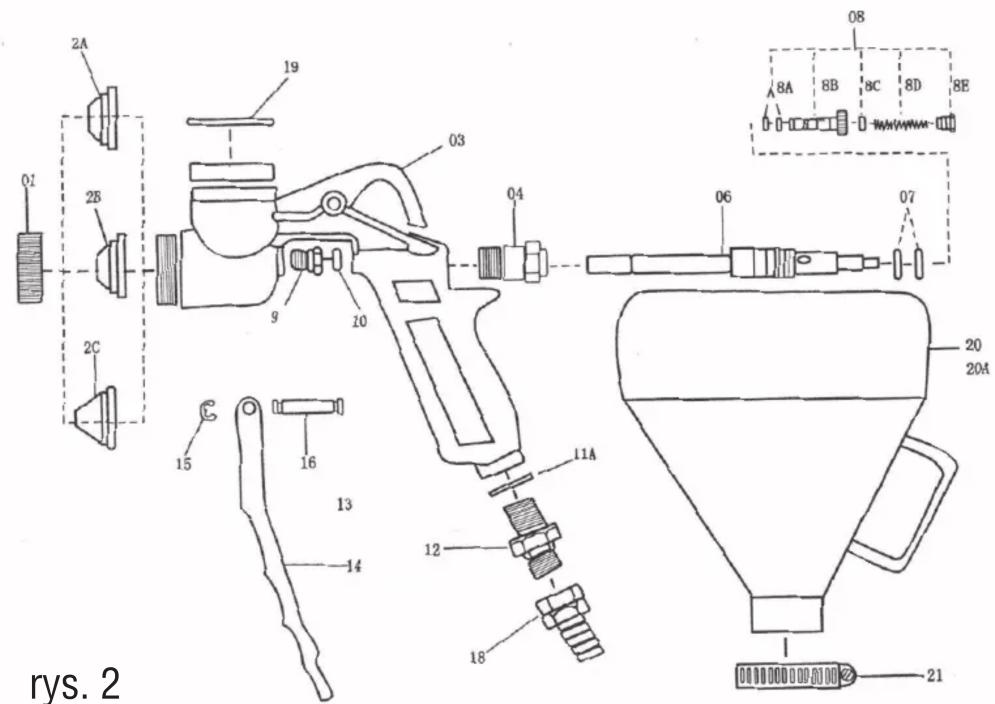

5. Rysunek złożeniowy

01 2A 2B 2C 19 03 04 06 07 8A 8B 8C 8D 8E 15 16 13 14 12 18 20 20A 21 rys. 2

Spis części

Nr Części	Opis Części	ilość	Nr Części	Opis Części	ilość
01	Pierścień mocujący dyszę	1	8E	Śruba	1
2A	Dysza 4mm	1	09	Nakrętka prowadząca	1
2B	Dysza 6mm	1	10	O-ring 9.25 x 1.78	1
2C	Dysza 8mm	1	11A	O-ring 11.5 x 1.5	1
03	Obudowa pistoletu	1	12	Króciec przyłączeniowy	1
04	Nakrętka prowadząca regulację ilości materiału	1	14	Spust	1
06	Iglica regulacyjna	1	15	Pierścień zabezpieczający	1
07	O-ring 10.82 x 1.78	2	16	Trzpień	1
08	Pokrętło komplet	1	18	Przyłącze	1
8A	O-ring 10.82 x 1.78	2	19	O-ring 3.5 x 3	1
8B	Pokrętło ilości przepływu materiału	1	20	Zbiornik	1
8C	Podkładka	1	21	Zacisk	1
8D	Sprężyna	1

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A532020

Nazwa: Pistolet tynkarski

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
