Typ produktu	Podstawka chłodząca/stojak do laptopa
Model	SHADOW X1
Marka	Savio
Wymiary (dł. x szer. x wys.)	350 x 260 x 30 mm
Waga	500 g
Materiał	Tworzywo sztuczne ABS z elementami metalowymi
Zasilanie	USB 2.0/3.0 (5 V, 0.5 A)
Liczba wentylatorów	2
Średnica wentylatorów	120 mm
Prędkość obrotowa wentylatorów	800–1500 obr./min (regulowana)
Poziom hałasu	15–25 dB
Regulacja kąta nachylenia	Tak, 6 stopni (1 poziom)
Podświetlenie LED	Tak, niebieskie
Kompatybilność	Laptopy do 15,6 cala
Funkcje dodatkowe	Wbudowany hub USB 2.0 (2 porty)
Kolor	Czarny z czerwonymi akcentami
Konserwacja i czyszczenie	Przecierać suchą lub lekko wilgotną ściereczką bez detergentów. Nie zanurzać w wodzie.
Bezpieczeństwo	Nie używać na niestabilnych powierzchniach. Chronić przed wilgocią i wysoką temperaturą.
Części zamienne	Możliwość wymiany wentylatorów (kontakt z serwisem Savio)
Gwarancja	24 miesiące

Często zadawane pytania - SHADOW X1 Savio

Jaki jest maksymalny rozmiar laptopa kompatybilnego z SHADOW X1?

Podstawka chłodząca SHADOW X1 jest przeznaczona dla laptopów o przekątnej ekranu do 15,6 cala. Jeśli Twój laptop jest większy, może nie zmieścić się stabilnie.

Czy wentylatory są regulowane?

Tak, wentylatory mają regulowaną prędkość obrotową w zakresie 800–1500 obr./min za pomocą przycisku umieszczonego na krawędzi podstawki.

Jak podłączyć podstawkę do komputera?

Podstawkę podłącza się przez kabel USB (znajdujący się w zestawie) do portu USB w laptopie. Wentylatory i podświetlenie LED zaczną działać automatycznie.

Czy podstawka posiada dodatkowe porty USB?

Tak, SHADOW X1 ma wbudowany hub USB 2.0 z dwoma portami, co pozwala podłączyć dodatkowe urządzenia (myszkę, pendrive itp.).

Jak wyczyścić podstawkę chłodzącą?

Wyłącz urządzenie i odłącz kabel USB. Użyj suchej lub lekko wilgotnej ściereczki z mikrofibry. Nie stosuj żadnych detergentów ani płynów. Unikaj dostania się wody do wnętrza.

Czy podstawka może być używana jako zwykły stojak bez wentylatorów?

Tak, wentylatory można wyłączyć przełącznikiem, a podstawka nadal będzie służyć jako podwyższenie dla laptopa.

Jaki jest poziom hałasu wentylatorów?

Poziom hałasu wynosi od 15 dB (przy minimalnych obrotach) do 25 dB (przy maksymalnych obrotach), co jest bardzo ciche.

Czy mogę używać podstawki z laptopem w etui?

Zalecamy zdejmowanie etui przed umieszczeniem laptopa na podstawce, aby zapewnić pełny przepływ powietrza i stabilność.

Co zrobić, jeśli wentylator przestanie działać?

Sprawdź połączenie USB oraz czy przełącznik prędkości jest w pozycji włączonej. Jeśli problem nie ustąpi, skontaktuj się z serwisem Savio w celu wymiany wentylatora.

Czy podstawka jest bezpieczna dla laptopa?

Tak, podstawka ma antypoślizgowe gumowe nakładki, które zabezpieczają laptop przed zsunięciem. Używaj tylko na stabilnej powierzchni.

INSTRUKCJA OBSŁUGI SHADOW X1 Savio

Figueire/ksztalt		Parts symbol/symbol części	Parts name/nazwa części Quantity/ilość
		A HDD screw/Śruby do dysku HDD 8
		B M/B /SSD screw/Śruby do dysku SSD, płyty głównej 17
		C PSU/GPU screw/Śruby do zasilacza, karty graficznej 7
		D M/B standoff/ Dystanse do płyty głównej 3
		E Cable tie/ Opaski zaciskowe 3
		F PCIE slot cover/śledź maskujący złącze PCIE 4

SPECIFICATION/ SPECYFIKACJA

Model SHADOW X1
Case form structure/Rodzaj obudowy ATX Mid-Tower
Motherboard Compatibility/Kompatybilność płyty głównej		ATX, mATX, ITX, E-ATX
Drive by support/Wspierane formaty dysków		2(1) x 3.5" HDD; 2(3) x 2.5" SSD
I/O Ports/Porty I/O		1 x USB 3.0; 2 x USB 2.0; HD audio
Side Panel/Panel boczny		SPCC
Maximum VGA lenght/Maksymalna długość VGA		340 mm (vertical/pionowy)
Maximum CPU cooler height/Maksymalna wysokość chłodzenia procesora		160 mm
Type of supported PSU/Obsługiwane typy zasilaczy		all type of standard/half modular and modular PSU/wszytskie typy zasilaczy standardowych/pół modularnych i modularnych
PCI expansion slots/Gniazda rozszerzeń PCI 7
Dust filter/Filtr przeciwkurzowy		1 x top/góra, 1 x bottom/dół (PSU), 1 x front/przód
Fans included/Wentylatory w zestawie		1 x 120 mm, 3 pin, 1200 RPM (1 x rear/tyt)
Fan support/Obsługiwane wentylatory:	front/przód		3 x 120/140 mm or/lub 2 x 200 mm
	rear/tyt		1 x 120 mm
	top/góra		2 x 120 (140) mm
	bottom/dół		2 x 120 mm
Watercooling support/Wsparcie dla chłodzenia wodnego:	front/przód		1 x 120/240/360 mm
	rear/tyt		1 x 120 mm
	top/góra		1 x 120/240 mm
Product dimension/Rozmiary produktu		(L x W x H) 396 x 210 x 453.5 mm
Chassis material/Materiał obudowy		SPCC 0.6 mm
Front Panel Material/material przedniego panelu		Small holes mesh/Siatka z małymi otworami
Net/gross weight / Waga netto/brutto		5.1 / 6.2 kg

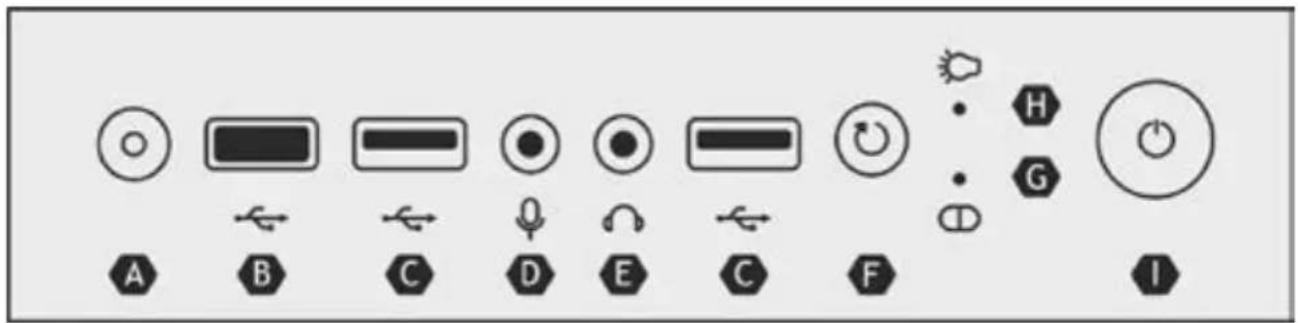

A B C D E F G H I
LED switch/Przełącznik LED	USB 3.0	USB 2.0	Microphone jack/Wejście mikrofonu	Headphone jack/Wyjście słuchawek	Reset button/Przycisk restart	HDD LED/Dioda pracy dysku	Power LED/Dioda zasilania	Power button/Przycisk włączenia

ASSEMBLY OF ELEMENTS/ MONTAŻ KOMPONENTÓW

STEP 1/KROK 1

SIDE PANELS REMOVING/

DEMONTAŻ PANELI BOCZNYCH

EN

1. Odkręć 4 śruby z bocznych paneli.
2. Zdemontuj boczne panele przesuwając je o 2cm do tyłu.

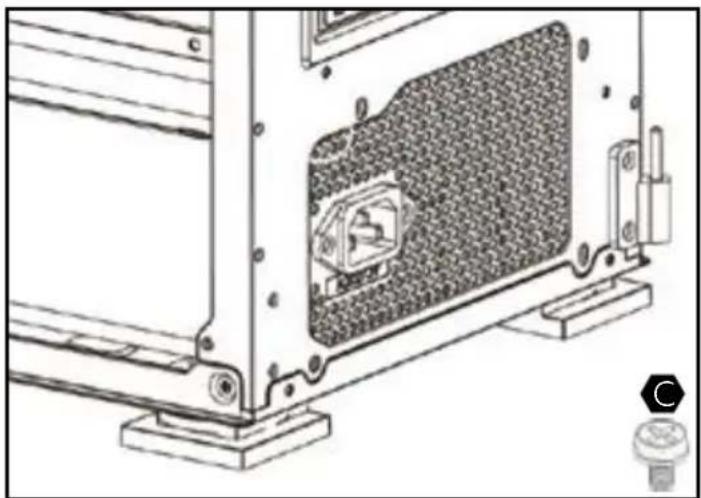

Umieść zasilacz w prawidłowym miejscu, zabezpiecz go śrubami. Wentylator zasilacza powinien być skierowany do dołu.

Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na zdjęciach obok), zabezpiecz go za pomocą śrub.

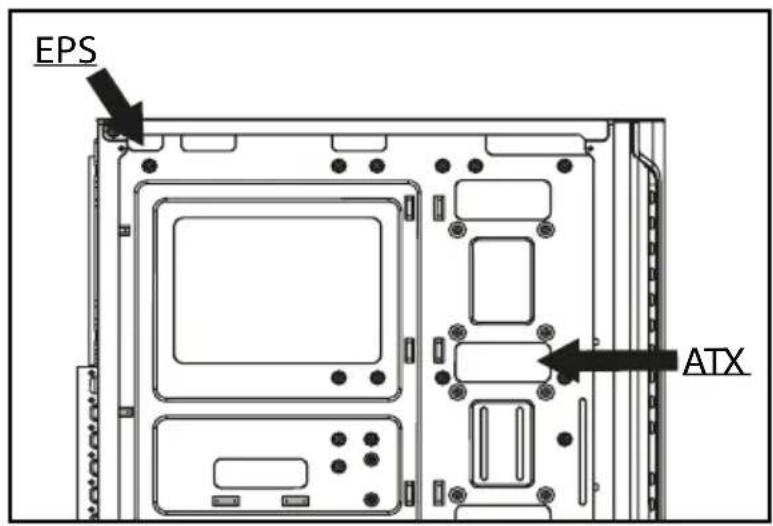

STEP 4/KROK 4

ATX/EPS CABLE/

KABEL ATX/EPS

EN

Przeprowadź kabel ATX/EPS poprzez odpowiednie otwory w obudowie PC.

STEP 5 /KROK 5

MOTHERBOARD INSTALLATION/ INSTALACJA PŁYTY GŁÓWNEJ

EN

W przypadku posiadania płyty głównej o standardzie ATX, konieczny jest montaż dodatkowych dystansów w odpowiednich miejscach w obudowie PC.

1. Umieść maskownicę płyty głównej w tylnej części obudowy.
2. Umieść płyte główną na dystansach.
3. Zabezpiecz śrubami płytę główną.
4. Podłącz przewody EPS i ATX w odpowiednie gniazdo na płycie głównej.

1. Zdemontuj maskownicę karty graficznej.
2. Jeżeli będzie konieczne usuń kilka śledzi maskujących złącze PCI-E.
3. Włóż kartę graficzną do portu PCI-E.
4. Zabezpiecz śrubami kartę graficzną.
5. Podłącz przewód zasilający do karty graficznej.
6. Zamontuj maskownicę karty graficznej.

STEP7/KROK 7

I/O PANEL INSTALLATION/

INSTALACJA PANELU I/O

EN

Panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Dla ich działania podłącz odpowiednie kable obudowy do płyty głównej.

EN

1. Śruby dla dodatkowych wentylatorów nie są dołączone do opakowania.
2. Uchwyt VGA nie jest dołączony do opakowania.
3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z przodu oraz tyle obudowy.
