Typ produktu	Tablet graficzny z ekranem
Marka	Bosto
Model	BT-22UX
Przekątna ekranu	21,5 cala
Rozdzielczość	1920 x 1080 pikseli (Full HD)
Technologia panelu	IPS (In-Plane Switching)
Kolory	16,7 miliona (8-bit)
Kąt widzenia	178° / 178°
Obszar aktywny	476,64 x 268,11 mm
Poziomy nacisku pióra	8192
Technologia pióra	Bateryjne (bez ładowania)
Kąt pochylenia pióra	±60°
Częstotliwość odświeżania	60 Hz
Interfejsy	HDMI, DVI, USB, Audio (3,5 mm)
Zasilanie	Zewnętrzny zasilacz 12 V DC
Wymiary (z podstawą)	516 x 322 x 36 mm
Waga	5,5 kg
Kompatybilność systemowa	Windows, macOS, Linux
W zestawie	Tablet, pióro, podstawka, kable (HDMI, USB, DVI), zasilacz, instrukcja
Czyszczenie	Użyj miękkiej, lekko wilgotnej szmatki; unikaj rozpuszczalników
Środki ostrożności	Nie wystawiać na wilgoć i ekstremalne temperatury
Części zamienne	Dostępne: końcówki pióra, przewody, zasilacz

Często zadawane pytania - BT-22UX Bosto

Czy tablet graficzny Bosto BT-22UX wymaga sterowników?

Tak, zalecane jest zainstalowanie sterowników ze strony producenta dla pełnej funkcjonalności, zwłaszcza dla rozpoznawania nacisku pióra.

Jak podłączyć tablet do komputera?

Podłącz kabel HDMI/DVI do portu graficznego komputera, kabel USB do portu USB oraz zasilacz do gniazdka. Uruchom tablet i komputer.

Czy pióro wymaga baterii?

Nie, pióro jest bezbateryjne i korzysta z technologii rezonansowej. Nie wymaga ładowania ani wymiany baterii.

Jaka jest różnica między tabletem BT-22UX a zwykłym monitorem?

BT-22UX to interaktywny monitor piórkowy – umożliwia rysowanie bezpośrednio na ekranie przy użyciu pióra z rozpoznawaniem nacisku, co nie jest możliwe na zwykłym monitorze.

Czy mogę używać tabletu z systemem Linux?

Tak, tablet działa z Linuxem, ale może wymagać dodatkowej konfiguracji. Sprawdź dostępność sterowników open source.

Jak wyczyścić ekran tabletu?

Użyj miękkiej, lekko wilgotnej szmatki (np. z mikrofibry). Nie używaj alkoholu, amoniaku ani silnych detergentów.

Czy tablet ma wbudowany uchwyt na ścianę?

Standardowo nie ma uchwytu VESA, ale można dokupić odpowiedni adapter.

Jakie są wymagania systemowe dla BT-22UX?

Komputer z portem HDMI/DVI i USB, system Windows 7/8/10/11, macOS 10.11 lub nowszy, lub Linux z obsługą USB HID.

Czy mogę wymienić końcówkę pióra?

Tak, końcówki są wymienne. W zestawie znajduje się zapasowa końcówka oraz narzędzie do wyciągania.

Co zrobić, gdy ekran nie wyświetla obrazu?

Sprawdź połączenia kabli, upewnij się, że tablet jest włączony, a komputer wykrywa nowy monitor. Jeśli to nie pomoże, zresetuj ustawienia lub skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI BT-22UX Bosto

BOSTO Tablet Graficzny

(Model BT-22UX)

DYSTRYBUTOR:

Posfoto Społka z ograniczoną odpowiedzialnością sp.k.

Al. Armii Krajowej 64 bl. 2 / 16

05-200 Wotomin

www.posfoto.pl

Przed użyciem produktu należy przeczytać uważnie niniejszą instrukcję i zachować do przyszłego użytku w bezpiecznym miejscu.

Dziękujemy za zakup produktu marki BOSTO!

1. Przedstawienie produktu


• Rozmiar pędzla +
• Rozmiar pędzla -
• Powiększ
  • Pomniejsz
  ⑤⑥ Scroll
  Zapisz
  Cofnij
• Nowy plik
  Kolor

2. Wymagania systemowe

Do normalnej pracy urządzenia wymagany jest system operacyjny w komputerze:

Windows: 7/8/10(32/64bit) lub nowszy

Mac: OSX 10.8.5 lub nowszy

3. Zawartość pudełka

Regulowana podstawka

Kabel HDMI i USB

Pióro

Wymienne końcówki

Podstawka do pióra

Rękawiczka

Ściereczka

Sterowniki

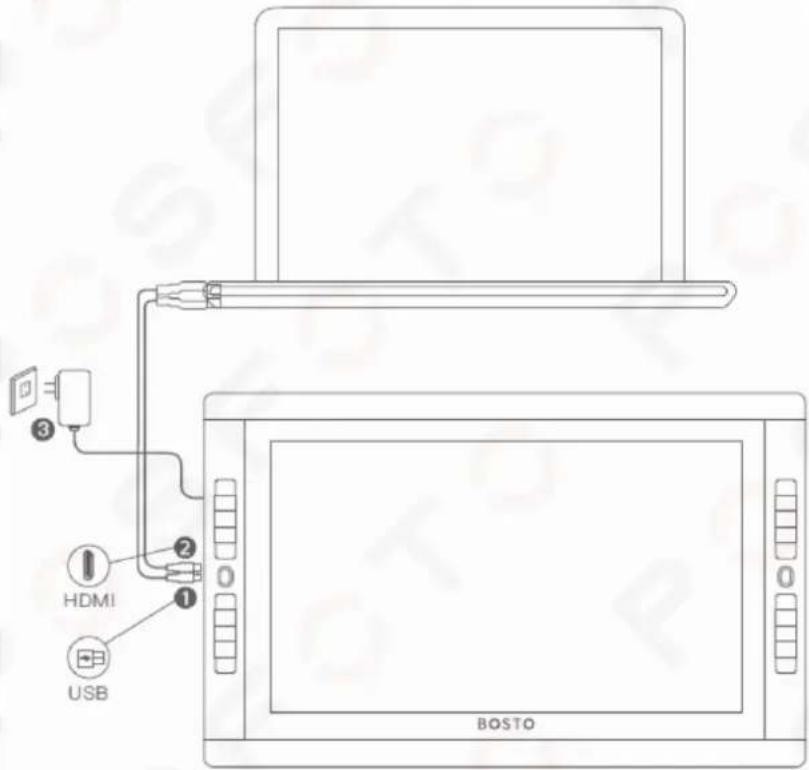

4. Podłączanie tabletu do komputera

• Podłącz kabel USB do tabletu, a następnie drugą końcówkę USB do komputera.
• Podłącz kabel do portu HDMI w tablecie, a drugi koniec do portu HDMI w komputerze.
• Podłącz zasilacz do gniazdka, a następnie drugi koniec do portu zasilania w tablecie.

Uwaga!

Jeżeli nic nie jest wyświetlane na wyświetlaczu tabletu, a dioda świeci na czerwono, odłącz kabel i podłącz ponownie.

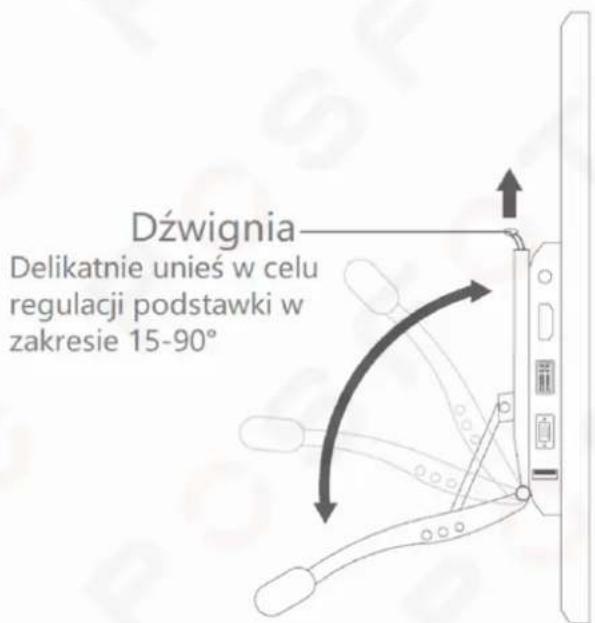

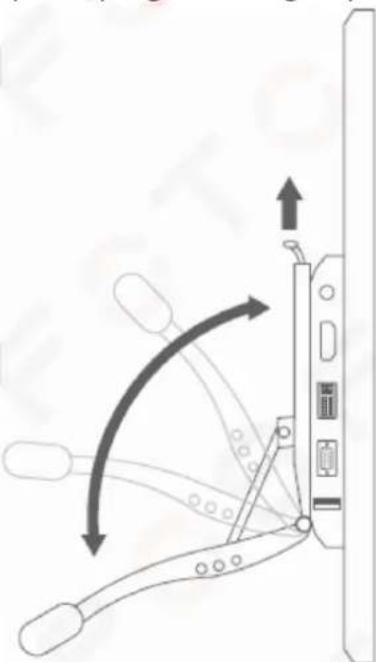

5. Regulowanie wbudowanej podstawki

Dla wygody użytkownika kąt nachylenia tabletu jest regulowany, pociągając uprzednio w górę dźwignię z tyłu tabletu. Cały proces może być wykonywany jedną ręką. Zakres regulacji od 15° do 90° stopni, spełni wymagania każdego użytkownika.

6. Instalacja oprogramowania w komputerze

Przed instalacją oprogramowania do tabletu BOSTO, należy odinstalować wszelkie inne sterowniki od tabletów graficznych innych marek/producentów.

W razie potrzeby wyłącz programy anty-wirusowe i zaporę firewall, w celu poprawnej instalacji. Instalację sterowników powinien dokonać administrator komputera.

• Podłącz do komputera dołączony pendrive ze sterownikami. W razie potrzeby można również pobrać najnowsze oprogramowanie ze strony producenta: http://www.bostotablet.com/down.aspx lub oficjalnej polskiej strony marki https://bostopolska.pl/wsparcie/do-pobrania/
• Zainstaluj oprogramowanie „BOSTO DRIVER” z pendrive lub pobrane ze strony
• Po poprawnej instalacji włącz program „Bosto Tablet / Bosto Digitizer”
• Przed użytkowaniem zaleca się wykonanie kalibracji, która jest dostępna w interfejsie. Uruchom i postępuj zgodnie z komunikatami.

7. Ustawienia zaawansowane

• KALIBRACJA EKRANU

Przy włączonym tablecie, można skalibrować ekran według potrzeb, zgodnie z poniższym rysunkiem.

• REGULACJA WYŚWIETLANIA KOLORÓW

Przy podłączeniu tabletu kablem VGA zaleca się wykonanie kalibracji ekranu w celu uzyskania lepszego efektu wyświetlania, ponieważ VGA jest sygnałem analogowym.

Przy podłączeniu HDMI lub DVI nie trzeba wykonywać kalibracji kolorów, bo są sygnałem cyfrowym.

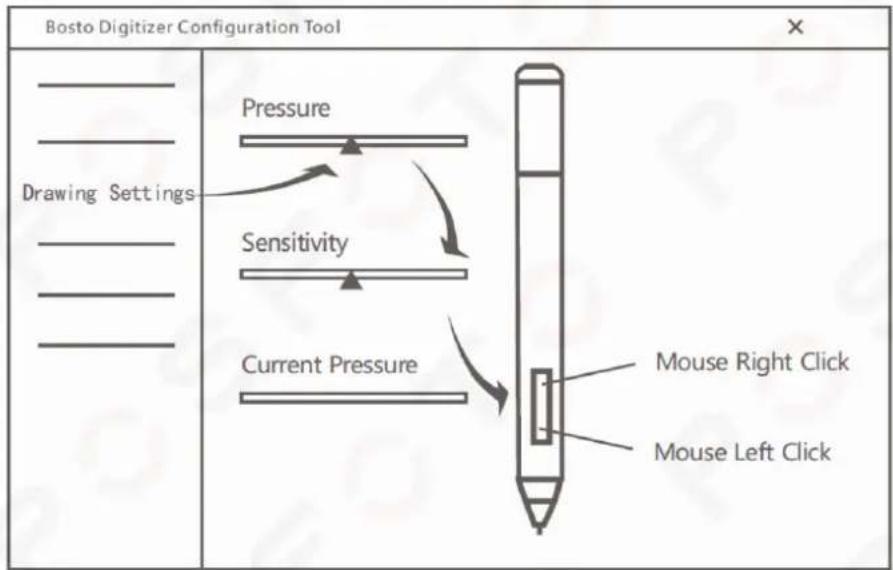

• USTAWIENIA PIÓRA

W oprogramowaniu „BOSTO DIGITIZER” można również dopasować do swoich potrzeb czułość i nacisk pióra na ekranie zgodnie z rysunkiem poniżej.

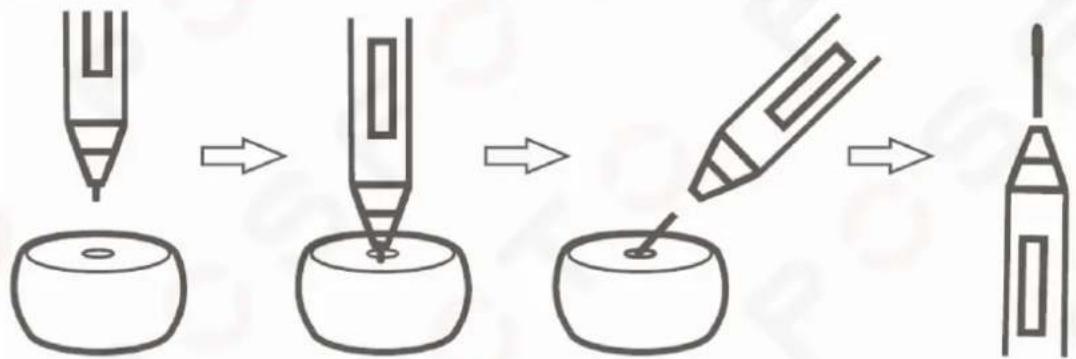

8. Wymiana stalówki/końcówki pióra

W celu wymiany zużytej stalówki/końcówki pióra należy włożyć ją do otworu w dolnej części podstawki od pióra, a następnie delikatnie przechylić pod kątem i wyjąć.

Nową stalówkę należy włożyć w miejsce tej zużytej i wcisnąć w pióro.

9. Czyszczenie i konserwacja

W celu wydłużenia żywotności produktu stosuj się do poniższych zaleceń:

• Do czyszczenia używaj tylko i wyłącznie suchego ręcznika lub ściereczki. Pod żadnym pozorem nie pozwól wodzie, ani innym cieczom na kontakt z urządzeniem.
• NIE naprawiać, demontować ani ponownie montować urządzenia samodzielnie.
• Jeśli przewód zasilający lub wtyczka są uszkodzone, należy natychmiast zaprzestać ich używania, aby uniknąć niebezpieczeństwa i skontaktować się z profesjonalnym centrum konserwacji w celu konserwacji lub wymiany.

10. Specyfikacja techniczna

Nazwa produktu: BOSTO Tablet Graficzny

Model produktu: BT-22UX

Rozmiar wyświetlacza: 21,5"

Rozdzielczość: 1920x1080

Aktywny obszar: 479x271mm

Typ wyświetlacza: H-IPS LCD

Wartość kolorów: 16,7mln

Ekran: w pełni laminowany

Gama kolorów: 120%sRGB

Regulacja nachylenia: 15°\~90°

Rozdzielczość pióra: 5080LPI

Technologia pióra: Pasywna indukcja elektromagnetyczna

Przyciski funkcyjne: 8przycisków + kółko po obu stronach

Prędkość reakcji: 266 punktów/sek

Nacisk pióra: 8192

Rozpoznawanie nachylenia: ±60°

Wysokość indukcji: 15mm

Kąt widzenia: 178° (89°/89°) w poziomie, (89°/89°) w pionie

Współczynnik kontrastu: 1000:1

Czas reakcji: 14ms

Wejście: 100-240V, 50/60Hz

Zasilanie: 12V / 2A

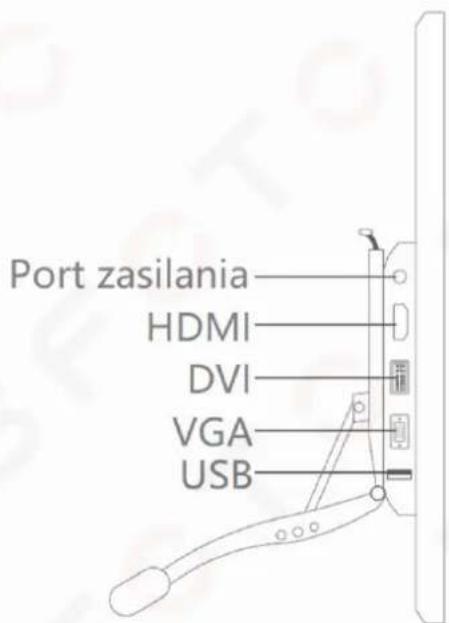

Transmisja danych: HDMI / USB / DC / VGA / DVI

Wymiary urządzenia: 630x385x55mm

Serwis producenta: [e-mail]

Na oficjalnej stronie https://bostopolska.pl/ można zaczerpnąć dodatkowych informacji na temat obsługi i konfiguracji tabletu oraz najczęściej zadawanych pytań(FAQ).

Dodatkowo można pobrać zawsze najnowsze oprogramowanie do danego urządzenia.

11. Postanowienia gwarancyjne

Produkty marki BOSTO są objęte 24-miesięczną gwarancją dla konsumentów lub 12-miesięczną gwarancją dla przedsiębiorców (zakupów na firmę).

Gwarancji nie podlegają: materiały eksploatacyjne(w tym baterie i akumulatory) uszkodzenia produktu będące wynikiem niewłaściwego użytkowania lub powstałe z winy użytkownika włączając w to niewłaściwe przechowywanie, upuszczenie, uderzenie, korozję, brud, piasek, zalanie, zamoczenie, wady spowodowane użytkowaniem innych akcesoriów niż fabryczne oraz szkody powstałe w wyniku niewłaściwego zabezpieczenia przesyłki z reklamowanym urządzeniem.

12. Deklaracja zgodności CE

Producent Bosto Co., Ltd niniejszym oświadcza, że to urządzenie jest zgodne z obowiązującymi dyrektywami i normami europejskimi i ich poprawkami. W celu zaczerpnięcie dokładniejszych informacji proszę zajrzeć na stronę www.bostotablet.com

13. Utylizacja sprzętu i ochrona środowiska

Wszystkie produkty, na których umieszczony jest symbol zostały sklasyfikowane jako odpady elektryczne(WEEE zgodnie z dyrektywą 2012/19/EU). Z tego względu muszą być utylizowane w punktach recyklingu odpadów elektrycznych. Pod żadnym pozorem nie powinny być wyrzucane razem z odpadami komunalnymi.
