Typ produktu	Lodówka wolnostojąca
Marka	Liebherr
Model	KGW 1455
Wysokość (cm)	185
Szerokość (cm)	60
Głębokość (cm)	65
Waga netto (kg)	70
Pojemność całkowita (l)	350
Klasa energetyczna	A+
Napięcie (V)	220-240
Częstotliwość (Hz)	50
Poziom hałasu (dB)	38
System chłodzenia	Statyczny z automatycznym odszranianiem
Liczba półek	4
Liczba szuflad	1
Oświetlenie	LED
Regulacja temperatury	Elektroniczna
Alarm drzwi	Tak
Tryb urlopowy	Nie
Kolor	Biały
Materiał obudowy	Stal blaszana
Gwarancja (lata)	2

Często zadawane pytania - KGW 1455 LIEBHERR

Jak ustawić temperaturę w lodówce Liebherr KGW 1455?

Temperaturę reguluje się za pomocą pokrętła lub panelu elektronicznego. Zalecana temperatura to 5°C dla komory chłodzenia.

Jak prawidłowo rozmrozić lodówkę?

Wyłącz urządzenie, usuń żywność i pozostaw drzwi otwarte. Możesz przyspieszyć proces, wkładając miski z gorącą wodą. Nie używaj ostrych narzędzi do usuwania lodu.

Co zrobić, gdy lodówka nie chłodzi?

Sprawdź ustawienie temperatury, czy drzwi są szczelnie zamknięte, oraz czy wentylacja z tyłu urządzenia nie jest zablokowana. Jeśli problem persists, skontaktuj się z serwisem.

Jak czyścić lodówkę?

Użyj letniej wody z łagodnym detergentem. Unikaj środków ściernych. Wytrzyj wszystkie powierzchnie, w tym uszczelki drzwi. Przed czyszczeniem odłącz urządzenie.

Jakie są wymiary lodówki KGW 1455?

Wymiary to: wysokość 185 cm, szerokość 60 cm, głębokość 65 cm. Przed zakupem upewnij się, że miejsce instalacji ma odpowiednią przestrzeń.

Czy lodówka ma funkcję alarmu otwartych drzwi?

Tak, lodówka Liebherr KGW 1455 jest wyposażona w alarm drzwi, który ostrzega, jeśli drzwi pozostaną otwarte zbyt długo.

Jaka jest klasa energetyczna tego modelu?

Model KGW 1455 posiada klasę energetyczną A+, co oznacza niskie zużycie prądu.

Czy mogę zamontować lodówkę w zabudowie?

Nie, KGW 1455 jest przeznaczona do wolnostojącej instalacji. Nie jest przystosowana do zabudowy meblowej.

Jak wymienić żarówkę w lodówce?

Oświetlenie LED jest trwałe i nie wymaga wymiany. W przypadku awarii skontaktuj się z serwisem.

Gdzie znaleźć numer seryjny urządzenia?

Numer seryjny znajduje się na tabliczce znamionowej wewnątrz lodówki, zwykle z boku lub na górnej ścianie komory.

INSTRUKCJA OBSŁUGI KGW 1455 LIEBHERR

Chłodziarko-zamrażarka

PL

1 Prezentacja urządzenia.... 2

1.1 Przegład urządzenia i wyposażenia.... 2

1.2 Zakres zastosowania urządzenia.... 2

1.3 Zgodność.... 3

1.4 Baza danych produktów EPREL.... 3

1.5 Wymiary do zabudowy.... 3

1.6 Oszczędzanie energii.... 3

2 ogólne wskazówki dotyczące bezpieczeństwa... 4

3 Elementy obsługi i wskaźniki.... 5

3.1 Elementy obsługi i sterowania.... 5

4 Uruchomienie....5

4.1 Transportowanie urządzenia.... 5

4.2 Ustawianie urządzenia.... 5

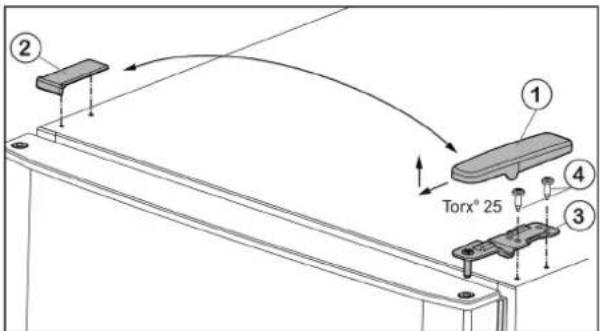

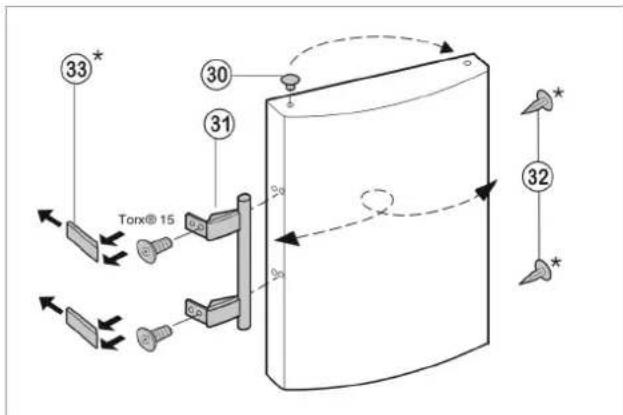

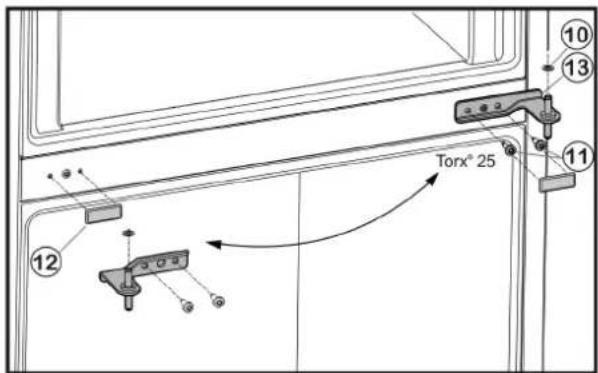

4.3 Zmiana kierunku otwierania drzwi....6

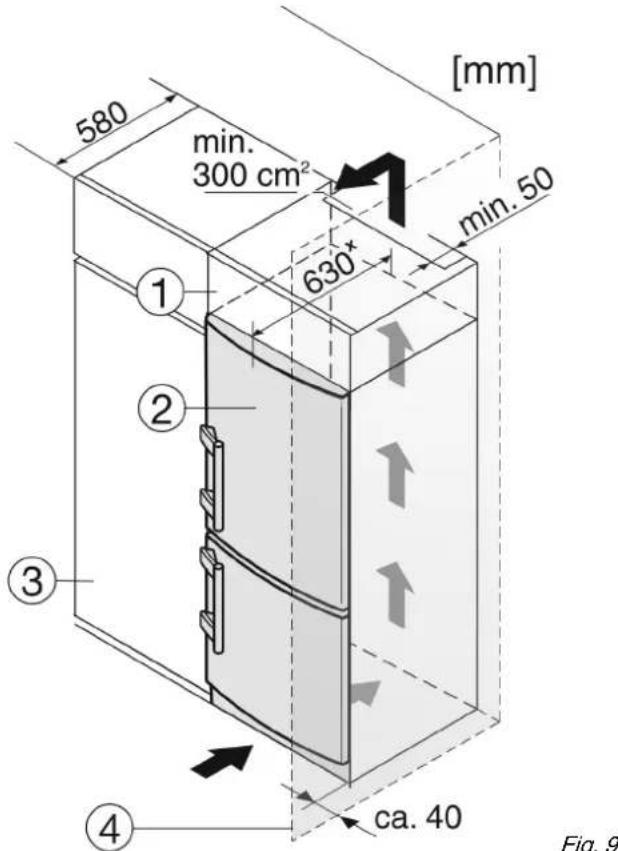

4.4 Zabudowa w ciągu szafek kuchennych.... 8

4.5 Utylizacja opakowania....8

4.6 Podłączanie urządzenia....8

4.7 Włączanie urządzenia....9

5 Obstuga....9

5.1 Chłodziarka....9

5.2 Zamrażalnik....9

6 Konserwacja.... 10

6.1 Rozmrażanie ręczne.... 10

6.2 Czyszczenie urządzenia.... 11

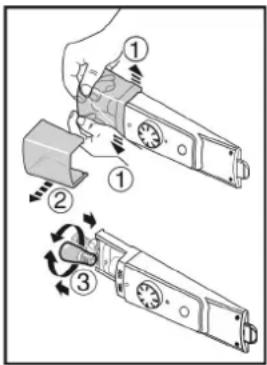

6.3 Wymiana oświetlenia wewnętrznego.... 11

6.4 Serwis....12

7 Usterki....12

8 Wyłączanie urządzenia.... 13

8.1 Wyłączanie urządzenia.... 13

8.2 Wyłączenie urządzenia.... 13

9 Utylizacja urządzenia.... 13

Producent ciągle pracuje nad ulepszaniem wszystkich typów i modeli urządzeń. Dlatego prosimy o zrozumienie, iż jesteśmy zmuszeni zastrzec sobie prawo wprowadzenia zmian kształtu, wyposażenia i rozwiązań technicznych.

W celu zapoznania się ze wszystkimi zaletami nowego urządzenia zalecamy uważne przeczytanie wskazówek zawartych w niniejszej instrukcji.

Instrukcja została opracowana dla kilku modeli urządzeń. Mogą zatem występować pewne różnice pomiędzy opisem i urządzeniem. Fragmenty dotyczące tylko określonych urządzeń są zaznaczone gwiazdką (*).

Instrukcje robocze są wyróżnione symbolem ▶, a wyniki działań symbolem ▷.

Szczegółowe instrukcje można znaleźć za pomocą kodu QR umieszczonego na zewnętrznej stronie niniejszej instrukcji lub na stronie home.liebherr.com/fridge-manuals.

1 Prezentacja urządzenia

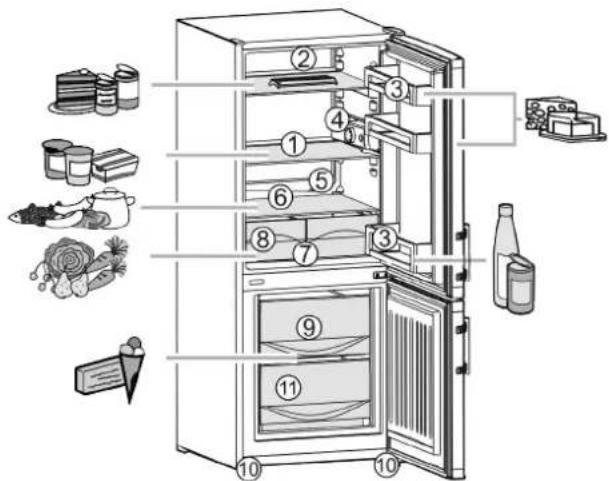

1.1 Przegląd urządzenia i wyposażenia

Wskazówka

▶ Produkty spożywcze podzielić zgodnie z ilustracją. W ten sposób urządzenie pracuje energooszczędnie.

Półki, szuflady lub kosze w stanie dostawy są rozmieszczone tak, by uzyskać optymalną efektywność energetyczną.

(1) Półki, regulowane

(7) Szuflady na warzywa, sałatę, owoce

(2) Półka na jajka

(8) Tabliczka znamionowa

(3) Półki na drzwiach, regu- lowane

(9) Wysokie szuflady zamra- żalnika

(4) Włącznik/wyłącznik i termostat oraz oświetlenie wewnętrzne

(10) Nóżki przednie

(5) Odpływ wody rozto- powej

(11) Pojemnik na kostki lodu

(6) Najzimniejsza strefa komory chłodniczej, do przechowywania deli- katnych, szybko psują- cych się produktów

1.2 Zakres zastosowania urządzenia

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do chłodzenia produktów spożywczych w środowisku domowym lub podobnym. Zalicza się do tego np. użytkowanie

• w prywatnych kuchniach, pensjonatach ze śniadaniem,
• przez gości w dworkach, hotelach, motelach oraz innych miejscach noclegowych,
• przy cateringach oraz podobnych usługach w handlu hurtowym.

Urządzenie nie jest przeznaczone do stosowania w formie urządzenia do zabudowy.

Każde inne zastosowanie jest niedopuszczalne.

Przewidziane użytkowanie niezgodne z przeznaczeniem

Stanowczo zabrania się:

- Przechowywania i chłodzenia leków, plazmy krwi, preparatów laboratoryjnych oraz innych materiałów i produktów wymienianych w dyrektywie dotyczącej produktów medycznych 2007/47/WE

- Stosowania na obszarach zagrożonych wybuchem

Użytkowanie urządzenia niezgodne z przeznaczeniem może doprowadzić do uszkodzenia lub zepsucia przechowywanych towarów.

Klasy klimatyczne

Zależnie od klasy klimatycznej urządzenie jest przeznaczone do pracy w obrębie wskazanych granic temperatury otoczenia. Klasa klimatyczna obowiązująca dla danego urządzenia podana jest na tabliczce znamionowej.

Wskazówka

▶ Aby zagwarantować prawidłową pracę, prze- strzegać podanych temperatur otoczenia.

Klasa klima-tyczna	Temperatura otoczenia
SN 10 °C do 32 °C	°C
N 16 °C do 32 °C	°C
ST 16 °C do 38 °C	°C
T 16 °C do 43 °C	°C

1.3 Zgodność

Szczelność obiegu czynnika chłodniczego została poddana kontroli. Urządzenie spełnia warunki odpowiednich przepisów bezpieczeństwa jak również dyrektyw 2014/35/UE, 2014/30/UE, 2009/125/WE, 2011/65/UE, 2010/30/UE i 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem: www.Liebherr.com

1.4 Baza danych produktów EPREL

Od 1 marca 2021 informacje odnośnie etykietowania energetycznego oraz wymagań dotyczących ekoprojektu można znaleźć w europejskiej bazie danych produktów (EPREL). Baza danych produktów jest dostępna pod adresem https://eprel.ec.europa.eu/. Po wejściu na stronę wyświetl się polecenie wpisania identyfikatora modelu. Identyfikator modelu jest podany na tabliczce znamionowej.

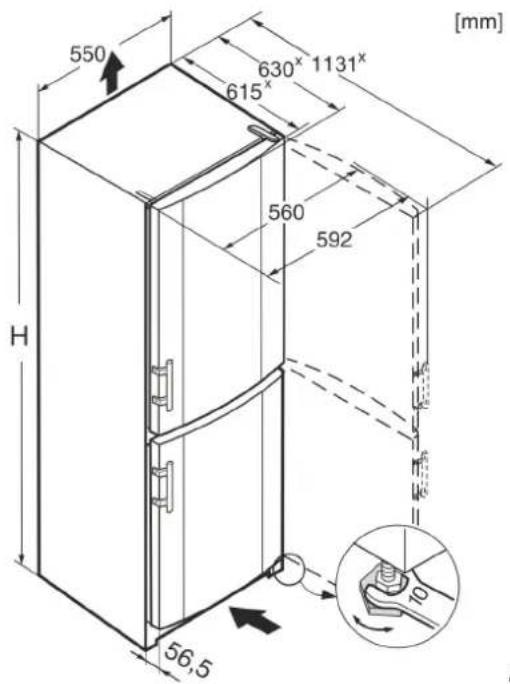

1.5 Wymiary do zabudowy

550 630° 1131° 615° 560 592 H 56.5 [mm]

Fig. 2

	H
CU(el)(b)(fr) 2331	1372

^x W przypadku urządzeń z dołączonymi elementami dystansowymi wymiary zwiększają się o 35 mm (patrz 4.2 Ustawianie urządzenia).

1.6 Oszczędzanie energii

• Należy zawsze dbać o dobrą wentylację. Nie zakrywać otworów wentylacyjnych wzgl. kratek wentylacyjnych.
• Nie należy ustawiać urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych ani obok kuchenki, grzejnika itp.
• Zużycie energii jest zależne od warunków w miejscu ustawienia np. od temperatury otoczenia (patrz 1.2 Zakres zastosowania urządzenia). W przypadku podwyższonej temperatury otoczenia zużycie energii może być większe.
• Otwierać urządzenie na możliwe jak najkrótszy czas.
• Im ustawiona będzie niższa temperatura, tym zużycie energii będzie wyższe.
• Artykuły spożywcze przechowywać posortowane: home.liebherr.com/food.
• Wszystkie produkty spożywcze przechowywać dobrze zapa- kowane lub pod przykryciem. Pozwoli to uniknąć powstania szronu.
• Artykuły spożywcze wyciągnąć na jak najkrótszy czas, by zbytnio się nie nagrzały.
• Wkładanie ciepłych potraw: odczekać aż ostygną do temperatury pokojowej.
• Produkty mrożone rozmrażać w komorze chłodziarki.
• Jeżeli w urządzeniu wytworzyła się gruba warstwa szronu: rozmrozić urządzenie.

Osady kurzu zwiększają zużycie energii:

- Agregat chłodziarki wraz z wymiennikiem ciepła - metalowa kratka z tyłu urządzenia - należy odkurzać raz w roku.

2 ogólne wskazówki dotyczące bezpieczeństwa

Zagrożenia dla użytkownika:

- Urządzenie to może być używane przez dzieci oraz przez osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi i mentalnymi lub przez osoby posiadające niedostateczne doświadczenie oraz wiedzę, gdy znajdują się one pod nadzorem lub jeśli zostały poinformowane o bezpiecznym stosowaniu urządzenia oraz o możliwych zagrożeniach. Dzieci nie mogą się bawić urządzeniem. Czyszczenie i konserwacja nie może być przeprowadzane przez dzieci nie będące pod nadzorem. Dzieci w wieku 3-8 lat mogą umieszczać produkty w urządzeniu oraz je z niego wyjmować. Dzieci w wieku poniżej 3 lat nie mogą przebywać w pobliżu urządzenia, jeżeli nie są w sposób nieprzerwany nadzorowane.

- Podczas odłączania urządzenia od sieci, zawsze chwytać za wtyczkę. Nie ciągnąć kabla.

- W razie usterek wyciągnąć wtyk z gniazda sieciowego bądź wyłączyć bezpiecznik.

- Nie uszkodzić przewodu zasilającego. Nie eksploatować urządzenia z uszkodzonym przewodem zasilającym.

- Naprawy, ingerencje w urządzenie oraz wymianę przewodu zasilającego należy powierzać wyłącznie placówce serwisowej lub odpowiednio wykwalifikowanemu personelowi.

- Montować, podłączać i utylizować urządzenie zgodnie ze wskazówkami zawartymi w instrukcji.

- Niniejszą instrukcję należy starannie przechowywać i przekazać ją wraz z urządzeniem ewentualnemu następnemu użytkownikowi.

Zagrożenie pożarowe:

- Zawarty w urządzeniu czynnik chłodniczy (dane na tabliczce znamionowej) jest przyjazny dla środowiska, ale łatwopalny. Wypływający czynnik chłodniczy może ulec zapło nowi.

- Nie wolno dopuścić do uszkodzenia przewodów obiegu czynnika chłodniczego.

- Wewnątrz urządzenia nie wolno manipułować źródłami zapłonu.

- Wewnątrz urządzenia nie wolno używać żadnych urządzeń elektrycznych (np. myjek parowy, grzejników, lodziarek itp).

- Jeżeli wydostaje się czynnik chłodniczy: Usunąć ogień lub źródła zapłonu, znajdujące się w pobliżu miejsca nieszczel-

ności. Dobrze przewietrzyć pomieszczenie. Powiadomić serwis techniczny.

• W urządzeniu nie wolno przechowywać żadnych materiałów wybuchowych ani puszek zawierających aerozole z palnymi propelentami, takimi jak butan, propan, pentan itp. Takie puszki z aerozolami można rozpoznać na podstawie nadrukowanego opisu zawartości lub symbolu płomienia na puszce. Ewentualnie ulatniające się gazy mogłyby zapalić się w zetknięciu z częściami elektrycznymi.
• Palace się świece, lampy i inne przedmioty z otwartym płomieniem trzymać z dala od urządzenia, aby go nie podpalić.
• Butelki z napojami alkoholowymi lub inne pojemniki z alkoholem należy przechowywać wyłącznie szczelnie zamknięte. Ewentualnie wypływający alkohol mógłby zapalić się w zetknięciu z częściami elektrycznymi.

Niebezpieczeństwo spadnięcia lub wywrócenia:

- Cokołu, szuflad, drzwi itd. nie wolno używać jako podnożków, nie wolno stosować ich jako podparcia. Dotyczy to zwłaszcza dzieci.

Niebezpieczeństwo zatrucia żywnością:

- Nie spożywać żywności z przekroczoną datą przydatności do spożycia.

Niebezpieczeństwo odmrożeń, utraty czucia lub bólu:

- Unikać długotrwałego kontaktu skóry z zimnymi powierzchniami lub z chłodziarkozamrażarką albo przedsięwziąć odpowiednie środki ostrożności, np. użyć rękawic.

Niebezpieczeństwo zranienia osób i uszkodzenia urządzenia:

• Gorąca para może spowodować obrażenia. Do rozmrażania nie wolno używać urządzeń elektrycznych do ogrzewania, urządzeń do czyszczenia parą pod ciśnieniem, otwartego ognia ani sprayów rozmrażających.
• Nie używać ostrych przedmiotów do usuwania lodu.

Ryzyko zgniecenia:

- Nie sięgać do zawiasu podczas otwierania i zamykania drzwi. Może dojść do zakleszczenia się palców.

Symbole na urządzeniu:

Symbol ten może się znajdować na sprężarce. Odnosi się do oleju umieszczonego w sprężarce i wskazuje na następujące niebezpieczeństwo: Może być śmiertelny w przypadku połknięcia i przedostania się do dróg oddechowych. Wskazówka ta jest istotna jedynie w przypadku recyklingu. Brak niebezpieczeństwa w trakcie normalnej eksploatacji.

Symbol ten znajduje się na sprężarce i wska- zuje na zagrożenie związane z substancjami palnymi. Nie usuwać naklejki.

Taka lub podobna naklejka może znajdować się z tytu urządzenia. Dotyczy ona piankowych paneli w drzwiach i / lub w obudowie. Wskazówka ta jest istotna jedynie w przypadku recyklingu. Nie usuwać naklejki.

Należy przestrzegać specjalnych wska- zówek, podanych w innych rozdziałach:

	NIEBEZPIE-CZEŃ-STWO	informuje o bezpośrednio niebezpiecznej sytuacji, która w razie zlekceważenia spowoduje śmierć lub ciężkie obrażenia ciała.
	OSTRZE-ŻENIE	informuje o niebezpiecznej sytuacji, która w razie zlekceważenia może spowodować śmierć lub ciężkie obrażenia ciała.
	OSTRO-ŻNIE	informuje o niebezpiecznej sytuacji, która w razie zlekceważenia może spowodować lekkie lub średnie obrażenia ciała.
	UWAGA	informuje o niebezpiecznej sytuacji, która w razie zlekceważenia może spowodować szkody rzeczowe.
	Wskazówka	oznacza ogólne użyteczne wska-zówki i porady.

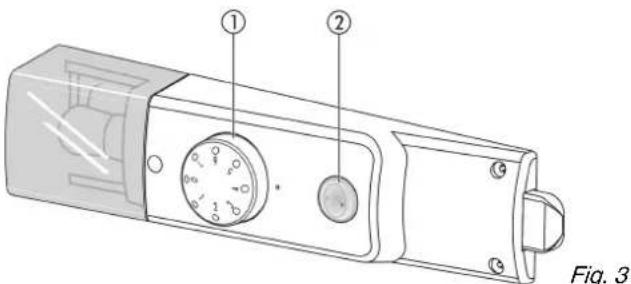

3 Elementy obsługi i wskaźniki

3.1 Elementy obsługi i sterowania

(1) Termostat
(2) Przełącznik Cool Plus

4 Uruchomienie

4.1 Transportowanie urządzenia

▶ Transportować urządzenie w opakowaniu.
▶ Transportować urządzenie w pozycji stojącej.
▶ Nie transportować urządzenia w jedną osobę.

4.2 Ustawianie urządzenia

OSTRZEŻENIE

Niebezpieczeństwo pożaru na skutek wilgoci! W razie zwilżenia elementów znajdujących się pod napięciem lub przewodu zasilającego może dojść do zwarcia.

Urządzenie jest przeznaczone do zastosowań w pomieszczeniach zamkniętych. Nie należy użytkować urządzenia na zewnątrz lub w miejscach wilgotnych albo narażonych na kontakt z rozpryskami wody.

OSTRZEŻENIE

Nieprawidłowe użytkowanie!

Pożar. Jeśli kabel sieciowy / wtyczka zetkną się z tylną stronę urządzenia, kabel sieciowy / wtyczka mogą zostać uszkodzone wskutek wibracji urządzenia tak, że dojdzie do zwarcia.

Urządzenie ustawić w ten sposób, by nie stykało się z żadną wtyczką lub kablem sieciowym.
▶ Nie podłączać urządzeń do gniazdek w obszarze tylnej ściany urządzenia.
▶ Listew zasilających/rozdzielaczy oraz innych elektronicznych urządzeń (jak np. transformator halogenów) nie wolno umieszczać i eksploatować za urządzeniami.

OSTRZEŻENIE

Wyciekający czynnik chłodniczy i olej!

Pożar. Zawarty w urządzeniu czynnik chłodniczy jest przyjazny dla środowiska, ale łatwopalny. Zawarty w urządzeniu olej jest również palny. Wyciekający czynnik chłodniczy i olej mogą ulec zapaleniu, jeżeli stężenie będzie wystarczająco wysokie lub zetkną się z zewnętrznymi źródłami ciepła.

▶ Nie uszkadzać przewodów rurowych obiegu środka chłodniczego i kompresora.

OSTRZEŻENIE

Niebezpieczeństwo pożaru i uszkodzenia urządzenia!

▶ Nie wolno ustawiać na urządzeniu żadnych innych urządzeń, oddających ciepło, np. kuchenek mikrofalowych, tosterów itd.!

UWAGA

Zakryte otwory wentylacyjne!

Uszkodzenia. Urządzenie może się przegrzać, co może skrócić żywotność niektórych elementów urządzenia i spowodować ograniczenie funkcji.

▶ Należy zawsze dbać o dobrą wentylację.

▶ Nigdy nie zakrywać otworów lub kratek wentylacyjnych w obudowie urządzenia oraz w meblach kuchennych (urządzenie do zabudowy).

UWAGA

Niebezpieczeństwo uszkodzenia przez skraplającą się wodę!

▶ Nie ustawiać urządzenia bezpośrednio przy innej chłodziarcę lub zamrażarce.

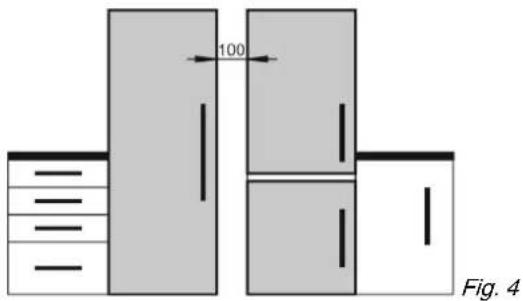

Wskazówka

Kilka urządzeń jest ustawianych obok siebie, pomiędzy tymi urządzeniami należy zachować odstęp wynoszący 100mm. W przypadku niezachowania odstępu, pomiędzy ściankami bocznymi urządzeń tworzy się woda kondensacyjna.

□ W przypadku stwierdzenia uszkodzeń urządzenia należy natychmiast poinformować dostawcę. Nie podłącać urządzenia do sieci.
□ Podłoga w miejscu ustawienia urządzenia musi być pozioma i równa.
□ Nie należy ustawiać urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych ani obok kuchenki, grzejnika itp.
□ Urządzenie należy zawsze ustawiać tylną stronę bezpośrednio przy ścianie i z zastosowaniem elementów dystansowych (patrz poniżej).
□ Urządzenie można przesuwać tylko wtedy, gdy nie jest załadowane.
□ Podłoże urządzenia musi mieć taką samą wysokość jak otaczające podłoże.
□ Nie ustawiać urządzenia bez pomocy.
Im więcej czynnika chłodniczego w urządzeniu, tym większe musi być pomieszczenie, w którym ustawione jest urządzenie. W przypadku pojawienia się przecieku, w zbyt małych pomieszczeniach może powstać mieszanka gazowo-powietrzna. Na 8 g czynnika chłodniczego pomieszczenie, w którym ustawione jest urządzenie, musi mieć wielkość minimum 1 m³. Dane dotyczące zawartego w urządzeniu czynnika chłodniczego podane zostały tabliczce znamionowej we wnętrzu urządzenia.
Zdjąć przewód przyłączeniowy z tyłu urządzenia. Usunąć przy tym uchwyt przewodu, gdyż inaczej urządzenie będzie hałasować na skutek drgań!

UWAGA

Drzwi ze stali nierdzewnej zostały pokryte wysokiej jakości powłoką. Nie wolno ich czyścić dołączonym środkiem pielęgnacyjnym.

Inaczej może dojść do uszkodzenia powłoki.

▶ Powlekane powierzchnie drzwi należy przecierać tylko miękką ściereczką.
Tylko na ściany boczne ze stali szlachetnej nanieść równomiernie w kierunku szlifowania preparat do pielęgnacji stali nierdzewnej. Ułatwi to późniejsze czyszczenie.
Lakierowane ściany boczne należy przecierać tylko miękką, czystą ściereczką.
▶ zdjąć folie ochronne z listew ozdobnych.
▶ Usunąć wszystkie zabezpieczenia transportowe.

W celu uzyskania zadeklarowanej wartości zużycia energii elektrycznej należy stosować elementy dystansowe, dołączone do niektórych urządzeń. Elementy dystansowe zwiększają głębokość urządzenia o ok. 35 mm. Brak elementów dystansowych nie wpływa negatywnie na działanie urządzenia, a jedynie w niewielkim stopniu zwiększa zużycie energii elektrycznej.

Jeżeli do urządzenia dołączone są elementy dystansowe, należy je zamontować z tyłu urządzenia, po lewej i prawej stronie nad sprężarką.
▶ Utylizować opakowanie (patrz 4.5 Utylizacja opakowania).

OSTROŻNIE

Niebezpieczeństwo obrażeń i uszkodzenia na skutek wywrócenia oraz wypadnięcia drzwi urządzenia!

Jeżeli dodatkowa nóżka przy dolnej płytce zawiasu nie przylega odpowiednio do podłoża, może dojść do wypadnięcia drzwi lub wywrócenia urządzenia. Może to być przyczyną uszkodzeń oraz obrażeń.

Wykręcić dodatkową nóżkę przy dolnej płytce zawiasu, aż będzie przylegać do podłoża.
▶ Następnie obrócić o kolejne 90°.

▶ Za pomocą dołączonego klucza płaskiego i przy użyciu poziomicy ustawić nóżki urządzenia (A) w taki sposób, aby stało ono pewnie i równo.

▶ Następnie podeprzeć drzwi: Wykręcić nożkę z koźła tożyskowego (B), aby przylegał on do podłoża i obrócić o dalsze 90°.

Oczyścić urządzenie (patrz 6.2 Czyszczenie urządzenia).

Jeżeli urządzenie zostanie ustawione w bardzo wilgotnym otoczeniu, to na zewnętrznej stronie urządzenia może dojść do skrapłania się wody.

▶ Należy zawsze dbać o dobrą wentylację w miejscu ustawienia.

4.3 Zmiana kierunku otwierania drzwi

W razie potrzeby można zmienić kierunek otwierania drzwi:

Upewnić się, że przygotowane zostały następujące narzędzia:

□ Torx® 15
□ Torx® 25
Śrubokręt
□ ew. wkrętarka akumulatorowa
□ Ew. druga osoba do pomocy podczas montażu

4.3.1 Zdejmowanie górnych drzwi

Wskazówka

▶ Wyjąć żywność z półek na drzwiach przed demontażem drzwi, aby nie wypadła.

② ① Torx° 25 ④ ③

Fig. 5
▶ Wyjąć ostone Fig. 5 (1) do przodu i do góry.
▶ Podnieść osłone Fig. 5 (2).

OSTROŻNIE

Niebezpieczeństwo obrażeń w przypadku wypadnięcia drzwi!

▶ Dobrze trzymać drzwi.
▶ Ostrożnie odstawić drzwi.

▶ Odkręcić górną płytkę zawiasu Fig. 5 (3) (2 razy Torx® 25) Fig. 5 (4) i wyjąć ją do góry.
▶ Wyjąć górne drzwi do góry i odstawić je na bok.

4.3.2 Zdejmowanie dolnych drzwi

▶ Otworzyć dolne drzwi.

OSTROŻNIE

Niebezpieczeństwo obrażeń w przypadku wypadnięcia drzwi!

▶ Dobrze trzymać drzwi.
▶ Ostrożnie odstawić drzwi.

▶ Śruby mocujące Fig. 6 (11) odkręcić (2 x Torx® 25) i z dolnych drzwi wyjąć środkową płytkę zawiasu.
Zdjąć podkładkę z tworzywa sztucznego Fig. 6 (10).
▶ Wyjąć drzwi do góry i odstawić je na bok.

4.3.3 Przekładanie środkowych zawiasów

Torx° 25

Fig. 6

▶ Ostrożnie zdjąć osłonę Fig. 6 (12).
▶ Założyć osłone Fig. 6 (12) po przeciwnej stronie.

4.3.4 Przekładanie dolnych zawiasów

▶ Odkręcić śruby mocujące Fig. 7 (21).
▶ Usunąć dolną płytkę zawiasu Fig. 7 (23), wraz z trzpie-niem zawiasu Fig. 7 (24), podkładką Fig. 7 (26) i nóżką Fig. 7 (22).
Odkręcić cały trzpień zawiasu Fig. 7 (24) z podkładką Fig. 7 (26), przełożyć do przeciwległego otworu mocującego płytki zawiasu i tam dokręcić.
▶ Ostrożnie zdjąć płytkę osłaniającą Fig. 7 (25) i przełożyć na przeciwną stronę.
Całą dolną płytkę zawiasu Fig. 7 (23) wraz z trzpieniem zawiasu Fig. 7 (24), podkładką Fig. 7 (26) i nożką Fig. 7 (22) ponownie przykręcić po nowej stronie zawiasu, ew. przy użyciu wkrętarki akumulatorowej (z siłą 4 Nm).

4.3.5 Przekładanie uchwytów

Wyciągnąć wkładkę Fig. 8 (30) z zawiasu drzwi i przełożyć na drugą stronę.

33* 30 31 Torx® 15 32 *

Fig. 8

Zdemontować uchwyt drzwi Fig. 8 (31), zatyczki Fig. 8 (32) oraz płytki dociskowe Fig. 8 (33) i przełożyć je na przeciwną stronę.
▶ Przy montażu płytek dociskowych po przeciwnej stronie zwracać uwagę na ich prawidłowe zazębienie.

4.3.6 Montaż dolnych drzwi

▶ Założyć dolne drzwi od góry na sworzeń zawiasu Fig. 7 (24).
▶ Zamknąć drzwi.
Środkową płytkę zawiasu Fig. 6 (13) obróconą o 180° włożyć w dolne drzwi i przykręcić po nowej stronie zawiasu za pomocą śrub mocujących Fig. 6 (11) (2 x Torx® 25) (z siłą 4 Nm).
▶ Ponownie założyć podkładkę z tworzywa sztucznego Fig. 6 (10).

4.3.7 Montaż górnych drzwi

▶ Założyć górne drzwi na środkową płytkę zawiasu Fig. 6 (13).

▶ Włożyć w drzwi górną płytkę zawiasu Fig. 5 (3) po nowej stronie zawiasów.
Dokręcić górną płytkę zawiasu (z siłą 4 Nm) (2 razy Torx® 25) Fig. 5 (4). Ewentualnie użyć wkrętarki akumulatorowej.
▶ Założyć ostonę Fig. 5 (1) od zewnątrz odpowiednio po przeciwegtąj stronie i zazębić.
▶ Założyć osłone Fig. 5 (2) od góry odpowiednio po przeciwległej stronie i zazębić.
▶ Wykręcić nóżkę Fig. 7 (22) przy dolnej płytce zawiasu Fig. 7 (23), aż będzie przylegać do podłoża.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń spowodowanych wypadającymi drzwiami!

Jeśli zawiasy nie są przykręcone wystarczająco mocno, drzwi mogą wypaść. Może to spowodować poważne obrażenia. Ponadto drzwi ew. nie zamykają się i urządzenie nie może prawidłowo chłodzić.

▶ Płytki zawiasów przykręcić mocno z siłą 4 Nm.
Wszystkie śruby skontrolować, w razie potrzeby dokręcić.

4.4 Zabudowa w ciągu szafek kuchennych

580 min. 300 cm² 630* min. 50 [mm] ① ② ③ ④ ca. 40 Fig. 9

(1) Szafka nakładana (3) Szafka kuchenna (2) Urządzenie (4) Ściana

^x W przypadku urządzeń z dołączonymi elementami dystansowymi wymiary zwiększają się o 35 mm (patrz 4.2 Ustawianie urządzenia).

Urządzenie może zostać obudowane szafkami kuchennymi. Aby dopasować urządzenie Fig. 9 (2) do wysokości ciągu szafek kuchennych, można nad urządzeniem umieścić szafkę nasadzaną Fig. 9 (1).

W przypadku obudowania szafkami kuchennymi (głębokość maks. 580 mm) urządzenie można ustawić bezpośrednio obok szafki kuchennej Fig. 9 (3) Urządzenie wystaje z boku o 34 mm ^x i na środku urządzenia o 50 mm ^x w stosunku do frontu szafek kuchennych.

UWAGA

Niebezpieczeństwo uszkodzenia poprzez przegrzanie na skutek niedostatecznej wentylacji! W przypadku niedostatecznej wentylacji może dojść do uszkodzenia spreżarki lodówki.

Zadbać o dostateczną wentylację.
Przestrzegać wymogów dotyczących wentylacji.

Wymogi dotyczące wentylacji:

• Z tyłu szafki nasadzanej, na całej jej szerokości konieczne jest wykonanie wycięcia wentylacyjnego mającego przynajmniej 50 mm głębokości.
• Przekrój wentylacyjny pod sufitem powinien mieć przynajmniej 300 cm².
• Im większy przekrój wentylacyjny, tym bardziej energoo- szczędnie pracuje urządzenie.

Jeżeli urządzenie będzie ustawiane z zawiasami do ściany Fig. 9 (4), to pomiędzy urządzeniem i ścianą należy zachować minimalny odstęp, wynoszący 40 mm. Na taką odległość wystaje klamka przy otwartych drzwiach.

4.5 Utylizacja opakowania

OSTRZEŻENIE

Niebezpieczeństwo uduszenia materiałami opakowania i folią! ▶ Nie pozwolić dzieciom na zabawę materiałami opakowania.

Opakowanie wyprodukowane zostało z materiałów nadających się do ponownego wykorzystania:

• Tektura falista/karton
• Części wykonane z polistyrenu
• Folie i woreczki z polietylenu
• Taśmy do opasywania z polipropylenu
• zbita gwoździami drewniana rama z tarczą polietyle-nowa*
  ▶ Materiał opakowania należy oddać w najbliższym punkcie zbiórki surowców wtórnych.

4.6 Podłączanie urządzenia

UWAGA

Nieprawidłowe podłączenie!

Uszkodzenie układu elektronicznego.

▶ Nie stosować falowników wyspowych.
▶ Nie stosować wtyczek energooszczędnych.

OSTRZEŻENIE

Nieprawidłowe podłączenie!

Zagrożenie pożarowe.

▶ Nie stosować przedłużaczy.
▶ Nie stosować listew rozdzielczych.

Rodzaj prądu (prąd przemienny) i napięcie w miejscu ustawienia muszą być zgodne z informacjami umieszczonymi na tabliczce znamionowej (patrz 1 Prezentacja urządzenia).

Gniazdo sieciowe musi być uziemione zgodnie z przepisami i chronione bezpiecznikiem elektrycznym. Prąd rozruchu bezpiecznika musi mieścić się w zakresie od 10 A do 16 A.

Gniazdko sieciowe musi być zawsze łatwo dostępne, aby w sytuacji awaryjnej możliwe było jak najszybsze odłączenie urządzenia od zasilania elektrycznego. Musi się znajdować poza obszarem tylnej ściany urządzenia.

▶ Sprawdzić przyłącze elektryczne.
▶ Wetknąć wtyk sieciowy do gniazda.

4.7 Włączanie urządzenia

Urządzenie należy włączyć ok. 2 godziny przed umieszczeniem w nim produktów.

▶ Termostat Fig. 3 (1) przekręcić w prawo z pozycji 0 na pozycję 3.
▷ Aktywne jest oświetlenie wewnętrzne.

5 Obstuga

5.1 Chłodziarka

Przez naturalną cyrkulację powietrza w chłodziarcę następuje stworzenie różnych stref temperatury. Bezpośrednio nad szufladami na warzywa i przy ściance tylnej jest najzimniej. W górnej przedniej części oraz w drzwiach jest najcieplej.

5.1.1 Chłodzenie żywności

▶ Łatwo psujące się produkty spożywcze, takie jak gotowe potrawy, mięso i wędliny należy przechowywać w najzimniejszej strefie. W górnej części i w drzwiach umieścić masło i konserwy. (patrz 1 Prezentacja urządzenia)
▶ Do pakowania produktów nadają się pojemniki wielokrotnego użytku z tworzywa sztucznego, metalu, aluminium, szkła oraz folie zachowujące świeżość potraw.
Surowe mięso lub ryby należy zawsze przechowywać w czystych, szczelnie zamkniętych pojemnikach na najniższej półce komory chłodniczej, tak aby zapobiegać stykaniu się z innymi produktami spożywczymi lub ociekaniu na nie.
▶ Produkty łatwo oddające lub przyjmujące zapachy i smaki oraz również płyny należy przechowywać zawsze w zamkniętych pojemnikach lub pod przykryciem.
Przednią część dna chłodziarki można wykorzystywać wyłącznie do krótkotrwałego przechowywania żywności, np. podczas porządkowania lub sortowania. Nie pozostawiać tam żadnych produktów, ponieważ po zamknięciu drzwi produkty mogą zostać przesunięte do tyłu lub przewrócone.
▶ Nie stawiać produktów spożywczych za blisko siebie, aby zapewnić dobrą cyrkulację powietrza.

5.1.2 Ustawianie temperatury

Temperaturę można ustawić między 1 punktem (najwyższa temperatura, najniższa moc chłodzenia) a 7 (najniższa temperatura, najwyższa moc chłodzenia).

Zaleca się środkowe ustawienie termostatu, ustawia się wtedy średnia temperatura w komorze lodówki wynosząca ok.5 °C.

W zamrażalniku ustawia się wtedy średnia temperatura ok. -18 °C.

Jeżeli przechowywane są mrożonki i pożądane są niskie temperatury zamrażania, to zaleca się ustawienie termostatu w przedziale od „4“ do „7“. Przy ustawieniu „7“ istnieje możliwość osiągnięcia temperatur poniżej 0 °C w najzimniejszej części chłodziarki.

▶ Przekręcić termostat Fig. 3 (1).

Temperatura zależy od następujących czynników:

• częstość otwierania drzwi
• czas, w którym drzwi pozostają otwarte
• temperatura pomieszczenia w miejscu ustawienia
• rodzaj, temperatura i ilość zamrożonej żywności

▶ W razie potrzeby dopasować temperaturę przy pomocy regulatora.

5.1.3 Funkcja CoolPlus

Przy niskich temperaturach w pomieszczeniu, niższych lub równych 15 °C:

▶ nacisnąć przycisk Cool-Plus Fig. 3 (2).
▷ Niskie temperatury w zamrażarce zostaną zagwarantowane. Gdy temperatura w pomieszczeniu wzrośnie powyżej 15 °C:
▶ Ręcznie dezaktywować przełącznik Cool-Plus Fig. 3 (2).

Wskazówka

▶ Przy normalnych temperaturach w pomieszczeniu, wyższych niż 15 °C, włączenie funkcji Cool-Plus nie jest konieczne, przełącznik Cool-Plus powinien być wyłączony.

5.1.4 Półki

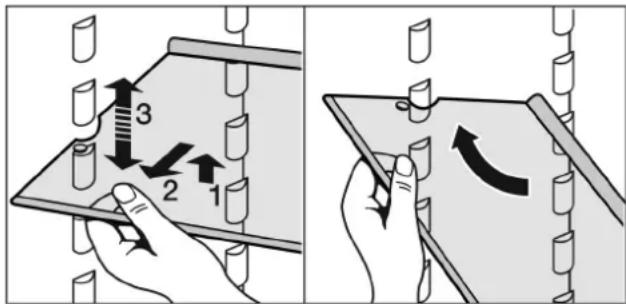

Zmiana położenia lub usuwanie półek

Półki są zabezpieczone stoperami uniemożliwiającymi ich niezamierzone wysunięcie się.

▶ Podnieść półkę i wysunąć ją nieco do przodu.

Zmienić wysokość ustawienia półki. W tym celu wyżtobienia przeciągnąć wzdłuż nakładek.

▶ W celu całkowitego usunięcia półki należy ją ustawić ukośnie i wyjąć do przodu.

Półkę z krawędzią ograniczającą należy wsuwać z tą krawędzią znajdującą się z tyłu i u góry.

▷ Żywność nie przymarza wtedy do ścianki tylnej.

Demontaż półek

▶ Półki można zdemon-tować w celu wykonania czyszczenia.

5.1.5 Półka w drzwiach

Przenoszenie półek w drzwiach

▶ Wyjąć półki zgodnie z ilustracją.

5.2 Zamrażalnik

W zamrażalniku można przechowywać mrożonki, przygotowywać kostki lodu i zamrażać świeżą żywność.

5.2.1 Zamrażanie żywności

W ciągu 24 godzin można zamrozić maksymalnie taką ilość świeżych produktów spożywczych, jaka podana jest na tabliczce znamionowej (patrz 1 Prezentacja urządzenia) w punkcie, "Zdolność zamrażania ... kg/24h".

Szuflady mogą zostać obciążone maks. 25 kg produktów.

Płyty mogą zostać obciążone 35 kg produktów.

Po zamknięciu drzwi powstaje próżnia. Po zamknięciu należy odczekać ok. 1 minuty, wtedy drzwi będzie łatwiej otworzyć.

OSTROŻNIE

Niebezpieczeństwo poranienia przez odłamki szkła!

Butelki i puszki z napojami mogą zostać rozerwane w razie zamrażania. Dotyczy to zwłaszcza napojów, zawierających dwutlenek węgla.

▶ Nie zamrażać butelek ani puszek z napojami!

▶ Na 24 godziny przed zamrażaniem ustawić temperaturę na pozycję środkową do zimnej.
▶ Włączanie funkcji Cool-Plus: nacisnąć przycisk Cool-Plus Fig. 3 (2).
▷ Temperatura zamrażania spada, urządzenie pracuje z najwyższą wydajnością chłodzenia.

Aby produkty spożywcze szybko się zamroziły, nie należy przekraczać następujących ilości na opakowanie:

• Owoce, warzywa do 1 kg
• Mięso do 2,5 kg
  Pakować żywność porcjami w woreczki do zamrażania, pojemniki wielokrotnego użytku z tworzywa sztucznego, metalu lub aluminium.
  Artykuły spożywcze rozkładać możliwie szeroko i uważać aby nie stykały się ze zamrożonymi już produktami, aby nie przymarzły do siebie.
  ▶ Po upływie 24 godzin od włożenia żywności ponownie ustawić normalną temperaturę. Jeżeli temperatura pomieszczenia przekracza 15 °C:
  ▶ wyłączyć funkcję Cool-Plus: nacisnąć przycisk Cool-Plus Fig. 3 (2).

5.2.2 Okresy przechowywania

Orientacyjne okresy przechowywania różnych produktów w zamrażalniku:
lody 2 do 6 miesięcy
wędлина, szynka	2 do 6 miesięcy
chleb, pieczywo	2 do 6 miesięcy
dziczyzna, wieprzowina	6 do 10 miesięcy
ryby, tłuste	2 do 6 miesięcy
ryby, chude	6 do 12 miesięcy
ser	2 do 6 miesięcy
drób, wołowina	6 do 12 miesięcy
warzywa, owoce	6 do 12 miesięcy

Podane okresy przechowywania są wartościami orientacyjnymi.

5.2.3 Rozmrażanie żywności

• w komorze chłodniczej
• w kuchence mikrofalowej
• w piekarniku lub w piekarniku z termoobiegiem
• w temperaturze pokojowej
  ▶ Wyjąć tylko potrzebną ilość żywności. Rozmrożoną żywność należy zużyć możliwe jak najszybciej.
  ▶ Rozmrożoną żywność należy ponownie zamrażać tylko w wyjątkowych przypadkach.

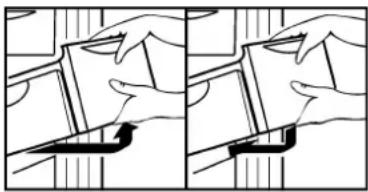

5.2.4 Szuflady

▶ Aby przechowywać zamrożone produkty bezpośrednio na półkach: wyciągnąć szuflady do przodu i wyjąć.

Przemieszczanie półek

▶ Wyjmowanie półek: podnieść z przodu i wyciągnąć.
▶ Ponowne wkładanie półek: po prostu wsunąć do oporu.

5.2.6 VarioSpace

Dodatkowo do szuflad można także wyjmować półki. Dzięki temu dostępne jest miejsce do przechowywania dużych produktów spożywczych, takich jak drób, mięso, duże kawałki dziczyzny, a wysokie pieczywo można zamrażać w całości i następnie tak samo przyrządzać.

▶ Szuflady mogą zostać obciążone maks. 25 kg produktów.
▶ Płyty mogą zostać obciążone 35 kg produktów.

6 Konserwacja

6.1 Rozmrażanie ręczne

Chłodziarka:

Komora chłodziarki rozmraża się automatycznie. Woda wyparowuje dzięki ciepłu ze sprężarki. Pojawianie się kropli wody lub cienkiej warstwy szronu lub lodu na tylnej ściance jest zjawiskiem całkowicie normalnym.

▶ Należy regularnie czyścić otwór odpływowy umożliwiając w ten sposób odpływ wody z rozmrażania (patrz 6.2 Czyszczenie urządzenia).

Zamrażarka:

W zamrażarce po dłuższym okresie użytkowania tworzy się warstwa szronu lub lodu.

Tworzenie się warstwy szronu lub lodu przyśpiesza często otwieranie drzwi urządzenia lub wkładanie ciepłych produktów. Jednak grubsza warstwa lodu powoduje zwiększenie zużycia energii. Dlatego urządzenie należy regularnie rozmrażać:

Proces rozmrażania:

OSTRZEŻENIE

Nieprawidłowe rozmrażanie urządzenia!

Zranienia i uszkodzenia.

W celu przyśpieszenia procesu rozmrażania nie należy używać żadnych przyrządów mechanicznych lub innych środków poza tymi zalecanymi przez producenta.
▶ Nie używać urządzeń elektrycznych do ogrzewania, urządzeń do czyszczenia parą pod ciśnieniem, otwartego ognia ani sprayów rozmrażających.
▶ Nie używać ostrych przedmiotów do usuwania lodu.

▶ Wyłączyć urządzenie.
Wyciągnąć wtyczkę z gniazda lub wyłączyć bezpiecznik
W razie potrzeby zamrożone produkty owinąć papierem gazetowym lub kocami w szufladzie i przechować w chłodnym miejscu.
▶ Postawić na jednej ze środkowych płyt garnek z gorącą, ale nie wrzącą woda.

▷ Przyśpieszy to rozmrażanie.
Podczas rozmrażania drzwi zamrażarki muszą być stale otwarte.
Oddzielające się podczas rozmrażania kawałki lodu należy wyjmować z urządzenia.
▶ W razie potrzeby powtórzyć tę czynność kilkakrotnie.
▶ Wyczyścić urządzenie (patrz 6.2 Czyszczenie urządzenia).

6.2 Czyszczenie urządzenia

Urządzenie należy regularnie czyścić.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń i uszkodzenia urządzenia przez gorącą parę!

Gorąca para może spowodować poparzenia oraz uszkodzenia powierzchni urządzenia.

▶ Do czyszczenia nie używać myjek parowych!

UWAGA

Nieprawidłowe czyszczenie powoduje uszkodzenie urządzenia!

▶ Nie używać stężonych środków czyszczących.
▶ Nie stosować gąbek szorujących lub drapiących lub wełny stalowej.
▶ Nie stosować ostrych, szorujących środków do czyszczenia, zawierających piasek, chlorki lub kwasy.
▶ Nie stosować żadnych rozpuszczalników chemicznych.
▶ Nie uszkodzić ani nie usuwać tabliczki znamionowej, znajdującej się wewnątrz urządzenia. Jest ona ważna dla serwisu.
▶ Nie urywać, załamywać lub uszkadzać przewodów albo innych części.
▶ Nie pozwolić, by woda z czyszczenia dostała się do rynienki odpływowej, kratek wentylacyjnych lub do części elektrycznych.
▶ Używać miękkich szmatek do czyszczenia oraz uniwersalnego środka czyszczącego o neutralnym odczynie pH.
▶ Do czyszczenia wnętrza urządzenia wolno używać tylko środków czystości i środków pielęgnacyjnych, dopuszczonych do kontaktu z żywnością.

▶ Opróżnić urządzenie.

▶ Wyciągnąć wtyk sieciowy z gniazda.

▶ Regularnie czyścić otwory wentylacyjne.
▷ Osad kurzu zwiększa zużycie energii.
Powierzchnie zewnętrzne i wewnętrzne z tworzywa sztucznego czyścić ręcznie letnią wodą z dodatkiem niewielkiej ilości płynu do mycia naczyń.

UWAGA

Drzwi ze stali nierdzewnej zostały pokryte wysokiej jakości powłoką. Nie wolno ich czyścić preparatem do pielęgnacji stali nierdzewnej.

Inaczej może dojść do uszkodzenia powłoki

▶ Powlekane powierzchnie drzwi i lakierowane ściany boczne należy przecierać tylko miękką, czystą ściereczką. Przy silnych zabrudzeniach należy użyć wody lub neutralnego środka czyszczącego. Opcjonalnie można również używać szmatki z mikrowłókna.

▶ Ściany boczne ze stali szlachetnej w razie zabrudzenia czyścić dostępnym w handlu środkiem do czyszczenia stali szlachetnej. Następnie nanieść równomiernie w kierunku szlifowania dołączony preparat do pielęgnacji stali szlachetnej.

▶ Czyszczenie otworu odpływowego: usunąć osady za pomocą cienkiego przedmiotu, np. patyczka kosmetycznego.

▶ Większość elementów wyposażenia można zdemontować w celu wykonania czyszczenia: patrz dany rozdział.
▶ Szuflady czyścić ręcznie letnią wodą z dodatkiem płynu do mycia naczyń.
▶ Inne elementy wyposażenia czyścić ręcznie letnią wodą z dodatkiem płynu do naczyń.

Po czyszczeniu:

▶ Wytrzeć do sucha urządzenie i elementy wyposażenia.

▶ Ponownie podłączyć urządzenie i włączyć go. Gdy temperatura jest wystarczająco niska:

▶ włożyć żywność z powrotem.

6.3 Wymiana oświetlenia wewnętrz- nego

Urządzenie wyposażone jest seryjnie w żarówkę LED do oświetlenia wnętrza.

W przypadku zastosowania zwykłej żarówki:

□ Używać żarówki o mocy maks. 15 W i z oprawką E14.
Rodzaj prądu (prąd zmienny) i napięcie w miejscu ustawienia muszą być zgodne z informacjami umieszczonymi na tabliczce znamionowej (patrz 1 Prezentacja urządzenia).

W przypadku zastosowania żarówki LED:

☐ Wolno zakładać tylko oryginalną żarówkę LED producenta. Żarówkę można uzyskać w serwisie technicznym lub w sklepie specjalistycznym (patrz 6.4 Serwis).

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń przy kontakcie z żarówką LED!

Natężenie oświetlenia LED odpowiada grupie ryzyka RG 2. Jeśli ostona jest usunięta:

▶ Nie należy patrzeć bezpośrednio na źródło światła z niewielkiej odległości i z użyciem urządzeń optycznych. Może to spowodować uszkodzenie wzroku.

OSTRZEŻENIE

Niebezpieczeństwo pożaru spowodowane żarówką LED! W przypadku stosowania innych żarówek LED istnieje niebez- pieczeńństwo przegrzania lub pożaru.

Zakładać tylko oryginalne żarówki LED producenta.

Jeżeli żarówka jest uszkodzona, wymienić ją w następujący sposób:

▶ Wyłączyć urządzenie.
Wyciągnąć wtyk z gniazda sieciowego bądź wyłączyć bezpiecznik.
▶ Ostone żarówki, jak pokazane jest to na rysunku, wewnątrz, w przedniej części rozepchnąć i zdjąć ją w bok.
▶ Wymienić żarówkę.
▶ Nasunąć z powrotem pokrywę i zazębić.

Sprawdzić w pierwszej kolejności, czy błąd można usunąć samodzielnie (patrz 7 Usterki). W przeciwnym razie należy zwrócić się do serwisu. Adres jest podany w dołączonym wykazie placówek serwisowych.

OSTRZEŻENIE

Niefachowa naprawa!

Obrażenia ciała.

▶ Naprawy i ingerencje w urządzenie lub przewód zasilający, które nie zostały wyraźnie opisane (patrz 6 Konserwacja), należy zlecać wyłącznie placówce serwisowej.
▶ Uszkodzony przewód zasilający może być wymieniany wyłącznie przez producenta lub serwis klienta, bądź osobę o zbliżonych kwalifikacjach.
▶ W przypadku urządzeń z wtyczką do urządzeń nieemitujących ciepła wymianę może przeprowadzić klient.

Odczytać z tabliczki znamionowej oznaczenie urządzenia Fig. 11 (1), nr serwisowy Fig. 11 (2) oraz numer seryjny Fig. 11 (3). Tabliczka znamionowa znajduje się po lewej stronie wewnątrz urządzenia.

1 Service-Nr.No.Service: 8888 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Fig. 11

Poinformować serwis i podać opis zakłócenia, oznaczenie urządzenia Fig. 11 (1), nr serwisowy Fig. 11 (2) oraz numer seryjny Fig. 11 (3).
▷ Umożliwi to szybką i sprawną naprawę.
▶ Pozostawić urządzenie zamknięte aż do przybycia pracownika serwisu.
▷ Żywność pozostaje dłużej schłodzona.
Wyciągnąć wtyk z gniazda (nie wolno przy tym ciągnąć za kabel) lub wyłączyć bezpiecznik.

7 Usterki

Urządzenie zostało skonstruowanie i wyprodukowane w sposób zapewniający jego bezawaryjne działanie i dużą żywotność. Jeżeli jednak podczas użytkowana wystąpi zakłócenie, należy upewnić się najpierw, czy nie wystąpiło ono na skutek niewłaściwej obsługi. W takim przypadku będziemy zmuszeni do obciążenia Państwa kosztami naprawy także w okresie gwarancyjnym. Następujące zakłócenia można usuwać samemu:

Urządzenie nie pracuje.

→ Urządzenie nie jest włączone.
▶ Włączyć urządzenie.

→ Wtyk sieciowy nie jest dobrze wetknięty do gniazda.
▶ Sprawdzić wtyk sieciowy.
→ Bezpiecznik gniazda nie jest sprawny.
▶ Sprawdzić bezpiecznik.

Sprężarka działa długo.

→ Przy małym zapotrzebowaniu chłodzenia sprężarka przełącza się na niską prędkość obrotową. Mimo wydłużenia czasu pracy oszczędzana jest energia.
▶ Jest to typowe w modelach energooszczędnych.

Dioda LED z tyłu urządzenia na dole (przy sprężarce) miga regularnie co 15 sekund\*.

→ Inwertor wyposażony jest w diodę diagnozy błędu LED.
▶ Jest to normalne miganie.

Urządzenie pracuje za głośno.

→ Sprężarki o regulowanej prędkości obrotowej* mogą wydawać różne odgłosy pracy zależnie od ustawionej prędkości obrotowej.
▶ Jest to normalny dźwięk.

bulgotanie i szemranie

→ Te odgłosy pochodzą od czynnika chłodniczego, który krąży w obiegu chłodniczym.
▶ Te odgłosy są normalne.

ciche kliknięcie

→ Te odgłosy słychać zawsze, kiedy automatycznie włącza lub wyłącza się agregat chłodniczy (silnik).
▶ Jest to normalny dźwięk.

Buczenie. Staje się ono trochę głośniejsze przez krótki czas, w momencie włączenia się agregatu chłodniczego (silnika).

→ Po włożeniu świeżych produktów lub jeżeli drzwi były przez długi czas otwarte, automatycznie podwyższa się wydajność chłodzenia.
▶ Jest to normalny dźwięk.
→ Temperatura otoczenia jest za wysoka.
▶ Roztwór: (patrz 1.2 Zakres zastosowania urządzenia)

Odgłosy drgań

→ Urządzenie nie jest na stałe przymocowane do podłogi. Wskutek tego pracujący agregat chłodniczy wprawia w drgania stojące obok meble i inne przedmioty.
▶ Wyrównać urządzenie za pomocą nóżek.
▶ Porozsuwać butelki i inne naczynia.

Zewnętrzne powierzchnie urządzenia są ciepłe\*.

→ Ciepło wytwarzane w obiegu chłodniczym jest wykorzystywane do przeciwdziałania skrapłaniu się wody.
▶ To normalne zjawisko.

Temperatura nie jest wystarczająco niska.

→ Drzwi urządzenia nie są dobrze zamknięte.

Zamknąć drzwi urządzenia.

→ Wentylacja jest niewystarczająca.

▶ Odstonić i wyczyścić kratkę wentylacyjną.

→ Temperatura otoczenia jest za wysoka.

▶ Roztwór: (patrz 1.2 Zakres zastosowania urządzenia).

→ Urządzenie było zbyt często otwierane lub było otwarte przez dłuższy czas.

Odczekać, aż wymagana temperatura ustawi się automatycznie. W przeciwnym razie zwrócić się do placówki serwisowej (patrz 6 Konserwacja).

→ Urządzenie stoi za blisko źródła ciepła (piec, ogrzewanie itd.).

Zmienić miejsce ustawienia urządzenia lub źródła ciepła.

Oświetlenie wewnętrzne nie świeci.

→ Urządzenie nie jest włączone.
▶ Włączyć urządzenie.
→ Żarówka (dostawa z żarówką LED) uszkodzona.

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń przy kontakcie z żarówka LED!

Natężenie oświetlenia LED odpowiada grupie ryzyka RG 2. Jeśli osłona jest usunięta:

▶ Nie należy patrzeć bezpośrednio na źródło światła z niewielkiej odległości i z użyciem urządzeń optycznych. Może to spowodować uszkodzenie wzroku.
▶ Wymienić żarówkę (patrz 6 Konserwacja).

Przy temperaturach otoczenia niższych niż 15 °C, urządzenie jest miejscami lekko nagrzane po prawej, wewnętrznej stronie komory chłodniczej.

→ Jest to konieczne ze względów funkcyjnych.
▶ To normalne zjawisko.

8 Wyłączanie urządzenia

8.1 Wyłączanie urządzenia

Przekręcić termostat Fig. 3 (1) do pozycji 0.

8.2 Wyłączenie urządzenia

▶ Opróżnić urządzenie.
▶ Wyłączyć urządzenie (patrz 8 Wyłączanie urządzenia)
▶ Wyjąć wtyczkę sieciową.
Oczyścić urządzenie (patrz 6.2 Czyszczenie urządzenia).
▶ Pozostawić otwarte drzwi, aby zapobiec powstawaniu nieprzyjemnych zapachów.

9 Utylizacja urządzenia

OSTRZEŻENIE

Niebezpieczeństwo zatrzaśnięcia przez dzieci!

Przed utylizacją starej lodówki lub zamrażarki:

Zdemontować drzwi.
▶ Pozostawić półki w urządzeniu, tak aby dzieci nie mogły się łatwo wspiąć do środka urządzenia.

Urządzenie składa się jeszcze z wartościowych materiałów i należy je dostarczyć do skupu oddzielonego od niesortowanych odpadów osiedlowych. Zużyte urządzenia należy utylizować w sposób właściwy i fachowy, zgodnie z przepisami i ustawami obowiązującymi w danym kraju.

OSTRZEŻENIE

Wyciekający czynnik chłodniczy i olej!

Pożar. Zawarty w urządzeniu czynnik chłodniczy jest przyjazny dla środowiska, ale łatwopalny. Zawarty w urządzeniu olej jest również palny. Wyciekający czynnik chłodniczy i olej mogą ulec zapaleniu, jeżeli stężenie będzie wystarczająco wysokie lub zetkną się z zewnętrznymi źródłami ciepła.

▶ Nie uszkadzać przewodów rurowych obiegu środka chłodniczego i kompresora.

Podczas transportu zużytego urządzenia w celu jego utylizacji nie należy uszkodzić obiegu chłodniczego, aby znajdujący się w nim czynnik chłodniczy (informacja na tabliczce znamionowej) oraz olej nie mogły wydostawać się w niekontrolowany sposób.

Urządzenie należy doprowadzić do stanu nieużywalności:

▶ Wyciągnąć z gniazdka wtyczkę sieciową.
Przeciąć kabel zasilający.
