HW120G-B14979U1S - Pralka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Pralka ładowana od przodu
Model	HW120G-B14979U1S
Marka	Haier
Pojemność	12 kg
Maksymalna prędkość wirowania	1400 obr./min
Klasa energetyczna	A
Wymiary (wys. x szer. x gł.)	850 x 600 x 600 mm
Waga	75 kg
Napięcie zasilania	220-240 V, 50 Hz
Silnik	Inwerterowy bezszczotkowy
Poziom hałasu (pranie/wirowanie)	57 dB / 76 dB
Programy prania	Bawełna, Syntetyki, Delikatne, Szybkie 15 min, Eco, Wełna, Program antyalergiczny
Funkcje specjalne	Opcja pary, Sterowanie przez Wi-Fi, Opóźnione zakończenie, Zabezpieczenie przed dziećmi, Czujnik przeciążenia
System kontroli piany	Tak
Wyświetlacz	Cyfrowy LED z dotykowym panelem
Zużycie wody (roczne)	10500 l
Zużycie energii (roczne)	157 kWh
Pojemność bębna	65 l
Materiał bębna	Stal nierdzewna
System zabezpieczenia przed wyciekiem	AquaStop
Samoczyszczący bęben	Tak
Wskaźnik czasu pozostałego	Tak
Możliwość zabudowy	Nie
Kolor	Biały

Często zadawane pytania - HW120G-B14979U1S HAIER

Jaka jest maksymalna pojemność prania w modelu HW120G-B14979U1S?

Model Haier HW120G-B14979U1S ma pojemność 12 kg, co pozwala na pranie dużych ilości ubrań za jednym razem.

Jakie programy prania są dostępne w tej pralce?

Pralka oferuje programy takie jak: Bawełna, Syntetyki, Delikatne, Szybkie 15 min, Eco, Wełna oraz Program antyalergiczny. Można także skorzystać z opcji pary.

Czy pralka ma funkcję Wi-Fi?

Tak, model HW120G-B14979U1S posiada sterowanie przez Wi-Fi za pomocą aplikacji Haier hOn, co umożliwia zdalne zarządzanie praniem.

Jak wyczyścić filtr pompy w pralce Haier?

Aby wyczyścić filtr, odłącz pralkę od zasilania, otwórz klapkę serwisową na dole, odkręć korek filtra, usuń zanieczyszczenia i opłucz pod bieżącą wodą. Zainstaluj ponownie i zamknij klapkę.

Co oznacza kod błędu E12 na wyświetlaczu?

Kod błędu E12 wskazuje na problem z dopływem wody. Sprawdź, czy kran jest odkręcony, wąż dopływowy nie jest zagięty, a filtr na wężu jest czysty.

Jaka jest maksymalna prędkość wirowania?

Maksymalna prędkość wirowania wynosi 1400 obr./min, co zapewnia skuteczne odwirowanie i skraca czas suszenia.

Czy pralka ma blokadę przed dziećmi?

Tak, pralka jest wyposażona w zabezpieczenie przed dziećmi, które blokuje panel sterowania i drzwi podczas pracy programu.

Jakie są wymiary i waga urządzenia?

Wymiary pralki: 850 x 600 x 600 mm (wys. x szer. x gł.), waga około 75 kg. Należy zachować co najmniej 1 cm odstępu po bokach i z tyłu.

Czy pralka wymaga specjalnego podłączenia do instalacji wodnej?

Pralka podłączana jest standardowo do zimnej wody za pomocą węża dopływowego. Można również podłączyć do ciepłej wody, ale nie jest to wymagane. Wąż odpływowy musi być prawidłowo zamocowany do syfonu lub odpływu.

Jak uruchomić program samoczyszczenia bębna?

Aby uruchomić program czyszczenia, wybierz specjalny program 'Czyszczenie bębna' (jeśli dostępny) lub użyj programu bawełna na 90°C bez ubrań, dodając środek czyszczący do bębna.

INSTRUKCJA OBSŁUGI HW120G-B14979U1S HAIER

Instrukcja obsługi Pralka

HW80-B14979U1
HW90-B14979U1
HW100-B14979U1
HW80-S8U1
HW90-S8U1
HW100-S8U1

Dziękujemy za zakup produktu Haier.

Przed użyciem urządzenia prosimy o dokładne zapoznanie się z instrukcją. Instrukcja zawiera ważne informacje, które pomogą Ci uzyskać jak najlepszą pracę urządzenia i zapewnić bezpieczną i prawidłową instalację, użytkowanie i konserwację.

Instrukcję należy przechowywać w dogodnym miejscu, aby zawsze można było znaleźć w niej informacje dotyczące bezpiecznego i prawidłowego korzystania z urządzenia.

W przypadku sprzedaży urządzenia, rozdawać je, lub zostawić w tyle podczas przenoszenia domu, upewnij się, że przekażesz ten podręcznik, aby nowy właściciel mógł zapoznać się z urządzeniem i zasadami bezpieczeństwa.

Legenda

Ostrzeżenie - Ważne informacje dotyczące bezpieczeństwa

Ogólne informacje i wskazówki

Informacje dotyczące środowiska

Utylizacja

Pomóż chronić środowisko naturalne i zdrowie ludzkie. Wyrzuć opakowanie do stosownych pojemników do recyklingu. Pomóż recyklingować odpady z urządzeń elektrycznych i elektronicznych. Nie wyrzucaj urządzeń oznaczonych tym symbolem razem z odpadami domowymi. Oddaj produkt do miejscowego zakładu recyklingu lub skontaktuj się z urzędem miasta.

O!TRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Wyciągnij wtyczkę z kontaktu. Odetnij przewód zasilania i wyrzuć go. Usuń zamek drzwi, aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.

PL

Zawartość

1-Informacje dotyczące bezpieczeństwa 4
2-Opis produktu....7
3-Panel kontrolny....8
4-Programy 12
5-Zużycie 13
6-Codzienne użycie 14
7-hOn....19
8-Pranie przyjazne środowisku....22
9-Konserwacja i czyszczenie 23
10-Rozwiązywanie problemów 26
11-Instalacja....29
12-Dane techniczne 33
13-Obsługa klienta....34

Przed włączeniem urządzenia po raz pierwszy, przeczytaj poniższe wskazówki dotyczące bezpieczeństwa!

RZEŻENIE!

Przed pierwszym użyciem

Upewnij się, że urządzenie nie zostało uszkodzone podczas transportu.
Upewnij się, że wszystkie śruby transportowe i śruby opakowania zostały usu-nięte.
▶ Usuń wszelkie opakowania i trzymaj je poza zasięgiem dzieci.
Zawsze przenoś urządzenie z pomocą co najmniej dwóch osób, ponieważ jest ciężkie.

Codzienne użytkowanie

Urządzenie to może być używane przez dzieci w wieku od lat 8 lub starsze, osoby z obniżoną sprawnością fizyczną, zmysłową lub umysłową, niemające doświadczenia i wiedzy, o ile są one nadzorowane lub poinstruowano je, jak korzystać z tego urządzenia w bezpieczny sposób i zdają sobie sprawę z możli wych niebezpieczeństw.
Dzieci poniżej 3 roku życia trzymać z dala od urządzenia, chyba że są pod sta- łym nadzorem.
▶ Dzieci nie powinny bawić się tym urządzeniem.
Nie pozwalać dzieciom i zwierzętom na podchodzenie do urządzenia, gdy drzwiczki są otwarte.
▶ Środki piorące przechowywać poza zasięgiem dzieci.
Aby zapobiec splątaniu się pranych rzeczy, należy pozapinać zamki, naprawić luźne nitki i uważać na małe przedmioty. W razie potrzeby skorzystać z odpowiedniej torebki lub siatki.
Nie dotykać urządzenia mokrymi lub wilgotnymi rękami albo stopami lub gdy jesteś boso.
▶ Nie zakrywać ani nie przykrywać niczym urządzenia w trakcie pracy lub po zakończonej pracy, aby umożliwiać odparowanie wilgoci.
▶ Nie umieszczać ciężkich przedmiotów ani źródeł ciepła lub wilgoci na urządze- niu.
Nie używać ani nie przechowywać łatwopalnych detergentów ani środków do prania chemicznego w pobliżu urządzenia.
▶ Nie używać żadnych łatwopalnych sprayów w pobliżu urządzenia.
▶ Nie prać odzieży, która wcześniej była czyszczona przy użyciu rozpuszczalnika, jeśli przed praniem taka odzież nie była suszona na świeżym powietrzu.

RZEŻENIE!

Codzienne użytkowanie

▶ Nie wyjmować ani nie wkładać wtyczki w pobliżu łatwopalnego gazu
▶ Materiałów z pianki gumowej lub gąbki nie prać w wysokich temperaturach.
▶ Nie prać rzeczy zabrudzonych mąką.
▶ Nie otwierać szuflady na detergent w trakcie jakiegokolwiek cyklu prania.
▶ Nie dotykać drzwiczek w trakcie prania, ponieważ mocno się nagrzewają.
▶ Nie otwierać drzwi, jeśli poziom wody znajduje się wyraźnie nad otworem drzwiowym.
▶ Nie otwierać drzwiczek siłą. Drzwiczki są wyposażone w urządzenie samozamykające i otworzą się wkrótce po zakończeniu procesu prania.
Po każdym praniu i przed wykonaniem jakiejkolwiek rutynowej konserwacji należy wyłączyć urządzenie i odłączyć je od sieci, aby zaoszczędzić energię elektryczną i zapewnić bezpieczeństwo.
Podczas odłączania urządzenia trzymaj za wtyczkę, a nie za przewód.

Konserwacja/utrzymywanie w czystości

Upewnij się, że dzieci są nadzorowane podczas czyszczenia i konserwacji urządzenia.
Przed podjęciem jakichkolwiek rutynowych prac konserwacyjnych odłącz urządzenie od zasilania elektrycznego.
Utrzymywać w czystości dolną część otworu drzwiowego, a także otwierać drzwiczki i szufladę na detergent, jeśli urządzenie nie jest używane. Zapobiegnie to powstawaniu nieprzyjemnych zapachów.
▶ Nie stosować rozpylacza wodnego ani pary wodnej do czyszczenia urządzenia.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.
▶ Nie próbować samodzielnie naprawiać urządzenia. W przypadku naprawy, prosimy o kontakt z działem obsługi klienta.
▶ Usuń z urządzenia wszystkie obce przedmioty, takie jak metalowe przedmioty, chemikalia, delikatne towary, zapalone świece, zapalone papierosy itp.

Instalacja

▶ Urządzenie powinno być umieszczone w dobrze wentylowanym miejscu. Takie miejsce powinno zapewniać możliwość swobodnego otwierania drzwiczek na oścież.
Nigdy nie należy instalować urządzenia na zewnątrz w wilgotnym miejscu lub w strefie, która może być narażona na wycieki wody, takie jak pod lub w pobliżu zlewu. W przypadku wystąpienia takiego przecieku należy odciąć

zasilanie i umożliwiać urządzeniu wyschnięcie w sposób naturalny.

RZEŻENIE

Instalacja

▶ Urządzenie instalować i używać w warunkach temperaturowych powyżej 5°C.
▶ Nie ustawiać urządzenia bezpośrednio na dywanie lub blisko ściany lub mebli.
▶ Nie instaluj urządzenia w miejscu narażonym na działanie mrozu, wysokiej temperatury, promieni słonecznych lub w pobliżu źródeł ciepła (np. pieców, grzejników).
▶ Upewnij się, że informacje elektryczne na tabliczce znamionowej są zgodne z zasilaniem. Jeśli tak nie jest, skontaktuj się z elektrykiem.
▶ Nie używaj adapterów wtyczek i przedłużaczy.
▶ Używać tylko kabli elektrycznych i węża dołączonych do zestawu.
Upewnij się, aby nie uszkodzić kabla elektrycznego i wtyczki. Jeśli jest uszkodzony jego wymiany musi dokonać elektryk.
Używaj oddzielnego i uziemionego gniazdka, które jest łatwo dostępne po instalacji. Urządzenie musi być uziemione.
Tylko dla Wielkiej Brytanii: Kabel zasilający urządzenie jest wyposażony we wtyczki z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda z 3 przewodami (z uziemieniem).
Nigdy nie odcinaj albo wyjmuj trzeciego bolca (uziemiającego). Po zain-stalowaniu urządzenia, wtyczka powinna być dostępna.
Upewnij się, że złącza węży i przyłącza są solidne i nie ma nieszczelności.

Przeznaczenie

Urządzenie jest przeznaczone do prania rzeczy nadających się do prania w pralce. Za każdym razem należy postępować zgodnie z instrukcjami podanymi na metce odzieży. Urządzenie zostało zaprojektowane do użytku domowego wewnątrz po-mieszczeń. Nie jest ono przeznaczone do zastosowania komercyjnego.

Zmiany i modyfikacje urządzenia nie są dozwolone. Używanie niezgodne z przeznaczeniem może spowodować zagrożenia i utratę wszystkich praw gwarancyjnych.

ga: Odchylenia

Z powodu zmian technicznych i różnych modeli, ilustracje w tym i następnych rozdziałach mogą się różnić od modelu.

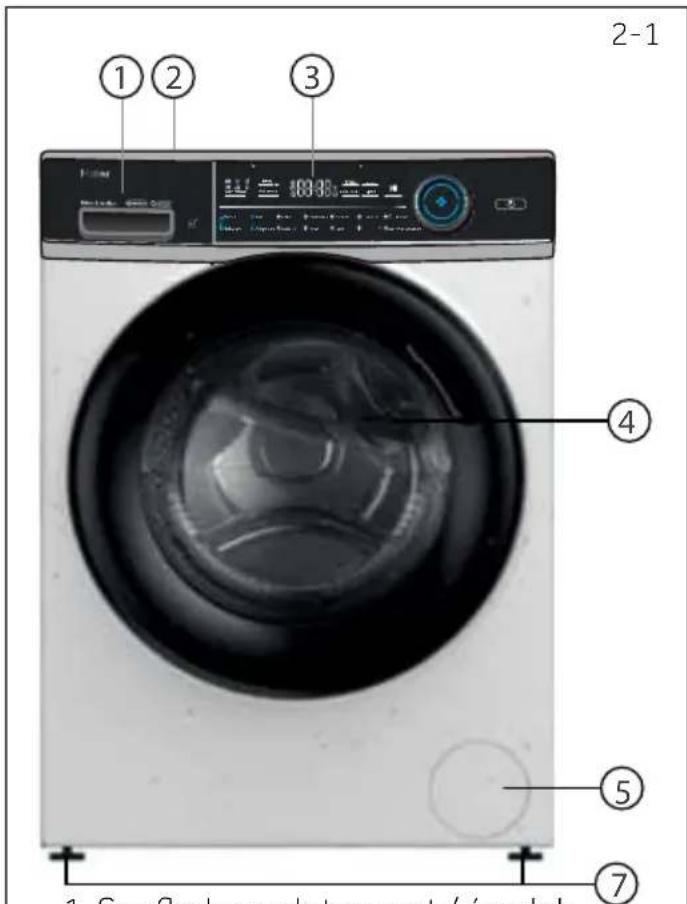

2.1 Zdjęcie urządzenia

Przód (rys. 2.1):
Tyl (rys. 2-2):

1 Szuflada na detergent / środek zmiękczający
2 Blat
3 Panel kontrolny
4 Drzwiczki
5 Ostona filtra
6 Regulowana nóżka

1 Śruby transportowe (T1-T4)
2 Tylna ostona
3 Śruby (7EA) do tylnej osłony
4 Kabel zasilania
5 Wąż spustowy
6 Zawór podawania wody

2.2 Akcesoria

Sprawdź akcesoria i literaturę zgodnie z tą lista (rys. 2.3):

Wąż dopływowy

Zaślepki

Uchwyt węża spustowego

Podkładki redukujące hałas

Instrukcja obstugi

Karta gwarancyjna

2-3

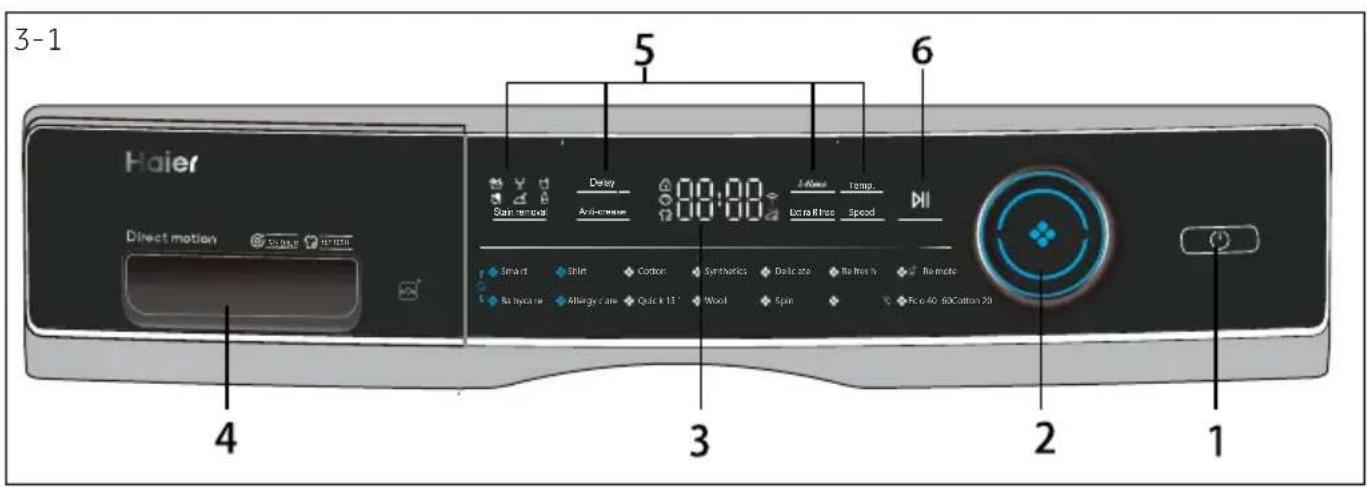

3-Panel kontrolny

1 Przycisk „zasilania" 3. Wyświetlacz 5. Przycisk funkcyjny
2 Wybór programu 4. Szuflada na detergent / płyn do płukania 6. Przycisk „Start/Pauza"

vaga: Sygnał dźwiękowy

Sygnał dźwiękowy nie rozbrzmiewa w następujących przypadkach:

▶ przy wciskaniu przycisku
▶ na zakończenie programu
▶ przy przekręcaniu pokrętła wyboru programu

W razie potrzeby można wybrać sygnał dźwiękowy. Więcej informacji w rozdziale CODZIENNE UŻYWANIE (patrz: str. 18 6.13).

Dotknij delikatnie przycisku (rys. 3-2), aby włączyć urządzenie; zaświeci się wyświetlacz, a kontrolka przycisku „Start/Pauza" zacznie migać. Aby wyłączyć urządzenie, wcisnąć przycisk raz jeszcze i przytrzymać ok. 2 sekundy. Jeśli przez jakiś czas nie zostanie uruchomiony żaden element panelu ani program, maszyna wyłączy się automatycznie.

aga: Wyłączanie

Bez połączenia WIFI włączone urządzenie automatycznie wyłączy się, jeśli nie zostanie aktywowane w ciągu 2 minut przed rozpoczęciem programu lub po zakończeniu programu. Przy połączeniu WIFI czas oczekiwania wynosi 24 godziny.

3.2 Wybór programu

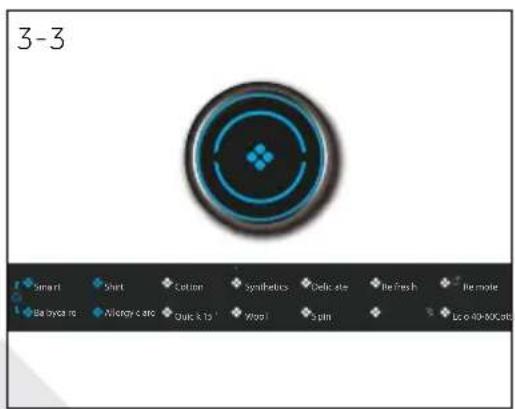

Obracając pokrętło, (rys. 3-3) można wybrać jeden z 12 programów, zaświeci się wówczas powiązana z programem dioda LED i zostaną wyświetlone ustawienia domyślne programu.

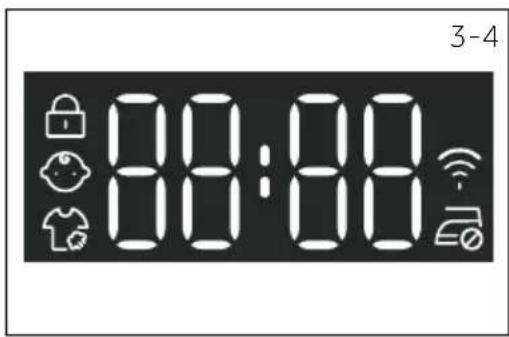

3.3 Wyświetlacz

Wyświetlacz (Rys. 3-4) pokazuje następujące informacje:

▶ Czas prania
▶ Opóźnienie czasu zakończenia
▶ Kody błędów informacje serwisowe
▶ Wyświetl symbole
▶ Prędkość, temperatura itd.

Symbol Znaczenie

Drzwiczki bębna są zablokowane

Panel kontrolny jest zablokowany

Ochrona przed zagnieceniami

Urządzenie jest podłączone do WIFI

3.4 Przyciski funkcyjne

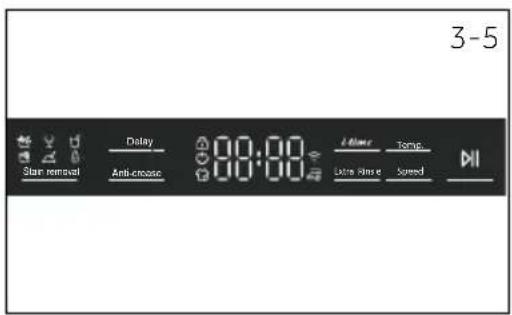

Przyciski funkcyjne (rys. 3-5) umożliwiają wybór dodatkowych opcji wybranego programu prania przed jego rozpo-częciem. Zostaną wyświetlone powiązane wskaźniki. Wszystkie opcje zostaną wyłączone po wyłączeniu urządzenia lub po ustawieniu nowego programu. Jeśli przycisk ma wiele opcji, odpowiednią opcję można wybrać naciskając ten przycisk odpowiednia liczbę razy.

aga: Ustawienia fabryczne

W celu osiągnięcia najlepszych rezultatów dla każdego z programów, firma Haier zdefiniowała określone ustawienia domyślne. W przypadku braku specjalnych wymagań, zaleca się korzystanie z ustawień domyślnych.

3.4.1 - Przycisk funkcji „Opóźnienie“

Wciśnij ten przycisk (rys. 3-6), aby uruchomić program z opóźnieniem. Opóźnienie czasu zakończenia można zwiększać stopniowo co 30 min. od 0,5 do 24 godz. (czas zakończenia będzie dłuższy niż oryginalny czasu programu) Na przykład: wyświetlany czas 6:30 oznacza, że cykl programu zakończy się za 6 godz. 30 min. Naciśnij przycisk „Start/Pauza”, aby aktywować opóźnienie czasowe. Funkcja niedostępna dla programu wirowanie, odśwież, zdalne sterowanie.

Jeśli korzystasz z płynu do prania, nie zaleca się stosowania funkcji opóźnienia czasu zakończenia.

3.4.2 Przycisk funkcji „Ochrona przed zagnieceniami“

W przypadku programów, które mogą wybrać funkcję „Ochrona przed zagnieceniami" (rys. 3-8), naciśnij przycisk „Ochrona przed zagnieceniami", aby wybrać tę funkcję, a odpowiednia ikona zostanie podświetlona. Naciśnij ponownie lub wybierz inny program, aby anulować funkcję. Maksymalna prędkość wirowania w funkcji „Ochrona przed zagnieceniami", zostanie ustawiona na 600 obr./min. Po wirowaniu, pralka utrzymuje przerywaną pracę, aby strząsnąć ubrania, co zapobiega pleśni i nieprzyjemnemu zapachowi, pomaga zmniejszyć zagniecenia i sprawić, że po rozwieszeniu są gładsze. Podczas pracy wyświetlacz LED pokaże „-”, --”, ---”, ----”, a faza ta trwa maksymalnie 12 godzin, aby zakończyć program o w każdej chwili należy nacisnąć przycisk „Start/Pauza".

3.4.3 Przycisk funkcji „Temp.“

Naciśnij ten przycisk (rys. 3-8), aby zmienić temperaturę programu prania. Jeśli żadna wartość nie jest podświetlona (wyświetlacz „--”), woda nie będzie podgrzana.

3.4.4 Przycisk funkcji „Prędkość”

Wciśnij ten przycisk (rys. 3-9), aby zmienić lub odznaczyć program wirowania. Jeśli żadna wartość nie jest podświetlona na ekranie „☐”, pranie nie zostanie odwirowane.

3.4.5 Przycisk funkcji „Dodatkowe płukanie”

Dotknij tego przycisku (rys. 3-10), aby intensywniej wypłukać pranie w czystej wodzie. Funkcja zalecana osobom ze skórą wrażliwą. Można wybrać od zera do trzech dodatkowych cykli poprzez wielokrotne dotknięcie przycisku. Pojawiają się one na wyświetlaczu, oznaczone symbolem P--0/P--1/P--2/P--3. Wyświetlane są różne opcje programu.

3.4.6 Przycisk funkcji „ i-time”

Funkcja ta (rys. 3-11) zwiększa czas prania. Nie wszystkie programy mogą korzystać z tej funkcji. Informacje na temat programów, które korzystać z tej funkcji znajdziesz na s. 12.

3.4.7 Przycisk funkcji „Start/Pauza“

Delikatnie wcisnąć ten przycisk (rys. 3-12), aby uruchomić lub przerwać aktualnie wyświetlany program.

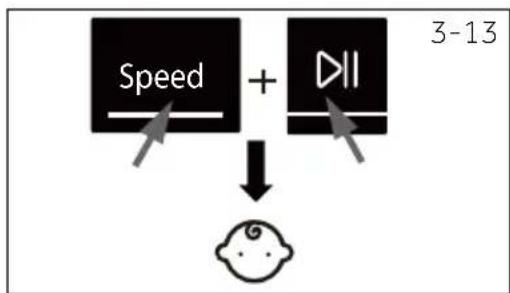

3.5 Blokada klawiszy

Wybierz program, a następnie go uruchom, dotknij jednocześnie przycisków „Prędkość” i “DI” (rys. 3-13- na 3 sekundy, aby zablokować wszystkie elementy panelu przed aktywacją oraz wyświetlacz. Aby odblokować, należy ponownie dotknąć dwóch przycisków. Wskaźnik blokady klawiszy zapala się, gdy blokada jest włączona. Funkcja jest opcjonalna, gdy pralka jest uruchomiona Wyświetlacz będzie pokazywać komunikat CLOI- (rys. 3- 14), jeśli przycisk zostanie wciśnięty gdy włączona jest blokada klawiszy. Zmiana nie zostanie wprowadzona.
    note right of A "3-13"

ga: Blokada rodzicielska

▶ Blokada rodzicielska, która została ustawiona ręcznie, musi zostać anulowana ręcznie lub zostanie anulowana automatycznie po zakończeniu programu. Wyłączenie i informacje o błędzie nie anulują blokady rodzicielskiej. Funkcja nadal będzie aktywna, gdy urządzenie zostanie ponownie włączone.
Jeśli używasz blokady rodzicielskiej, najpierw naciśnij przycisk programu, po czym blokada rodzicielska będzie włączona.
Przytrzymaj go przez 3 sekundy, blokada klawiszy zacznie świecić i zostanie aktywowana.
▶ Blokady klawiszy nie można ustawić ani anulować za pomocą aplikacji hOn.

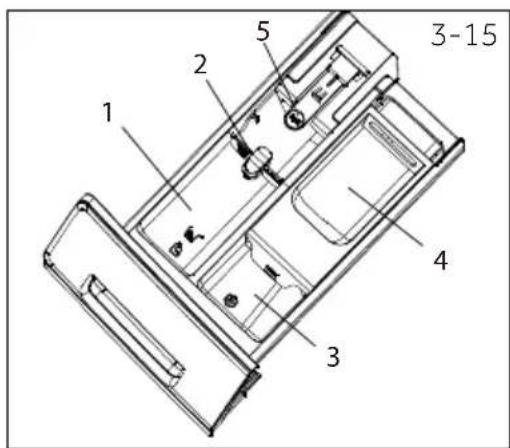

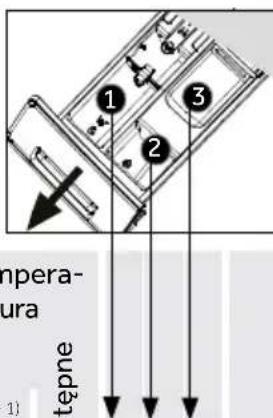

Po otwarciu szuflady dozownika widać trzy komponenty (rys. 3-15):

1. Główna przegródka na detergent w proszku lub w płynie.
2. Klapka wyboru detergentu, podnieś dla detergentu w proszku, zostaw na dole dla detergentu w płynie.
3. Przegródka na zmiękczacz.
4. Przegródka do prania wstępnego na niewielką ilość detergentu w proszku.
5. Zapadka blokująca, naciśnij, aby wyciągnąć szufladę dozownika.

Informacje o rodzaju detergentu odpowiedniego do prania w rożnych temperaturach znajdują się na opakowaniu tego detergentu.

Program

Maksymalna ładownośćw kgHW80/HW90

Temperatura w^^1) zakres do wybo-ru 1 2 3

Ustawienia wstępneRodzaj tkaniny

Wstęp-nie usta-wiona préd-kość wirowa-niaw obr/min

Funkcja

i-time

Ochrona przed zagniecieniami

Dodatkowe płukanie

Opóźnienie

Usuwanie plam

Bawełna

8/9/10 *do 90 40

•

○

○

Bawełna

1400

• • • •

Syntetyki

4/4,5/5 *do 60 40

•

○

○

Materiały syntetyczne lub mieszane

1200

/

• • •

Koszula

2/2,5/2,5 *do 40 40

•

○

○

Syntetyczne

1000

• • • •

Wełna

2/2,5/2,5 *do 40

*

•

○

/

Materiały, które można prać w pralce, wykonane z wełny lub zawierające wełnę

800

•

/

•

•

/

Delikatne

2/2,5/2,5 *do 30 30

•

○

/

Pranie delikatne i jedwabne

600

/

/

•

•

/

AllergyCare

8/9/10 *do 90 60

•

○

○

Bawełna / Syntetyczne

1000

• • • •

Od-świeżanie

1

//////

Bawełna / Syntetyczne

///////

Dziecięce

4/4,5/5 *do 90 40

•

○

○

Bawełna / Syntetyczne

1000

• • •

/

Smart

8/9/10 *do 60 30

•

○

○

Lekko zabrudzone pranie mieszane, baweł-niane i syntetyczne

1000

• • • •

Pranie 15 min2

2/2,5/2,5 *do 40

*

•

○

○

Bawełna / Syntetyczne

1000

•

/

•

•

/

Zdalne sterowanie

/

///////

///////

Wirowanie

8/9/10

/////

/

Niedelikatne tkaniny

1000

/////

Wełna 20°C

8/9/10

/

/

•

○

Bawełna

1000

•

/

•

•

/

Eco 40-60

8/9/10

/

/

•

○

/

/////

* Woda nie jest podgrzewana.
1) Temperaturę 90°C wybierać tylko do prania o specjalnych wymogach higienicznych.
2) Zmniejszyć ilość detergentu w związku ze skróceniem czasu prania.
3) Brak lub niewielka ilość detergentu w proszku.
Dizajn i specyfikacje mogą ulec zmianie bez powiadomienia w celu poprawy jakości.

Zeskanuj kod QR na etykiecie energetycznej, aby uzyskać informacje na temat zużycia energii. Rzeczywiste zużycie energii może różnić się od deklarowanego w zależności od lokalnych warunków.

aga: Automatyczne ważenie

Urządzenie jest wyposażone w rozpoznawanie wagi. W przypadku niektórych programów przy małym załadunku, energia, woda i czas prania zostaną automatycznie zredukowane. Domyślnie wyświetlany czas może różnić się w zależności od wagi wsadu, w przypadku programu „Mieszane, Syntetyki, Bawełna, Bawełna 20°C, Eko 40-60”.

Informacje orientacyjne (zgodnie z rozporządzeniem Komisji (UE) 2019/2023):

Ładow-ność znamionowa	Program	(kg)	(GG:MM)	ENERG†(kWh/cykl)	(L/cykl)	Maks. temperatura(°C)	Rzeczywi-sta prędkość (obr./min)	Wilgotność resztkowa (%)
	Eco 40-60	8.0 03:38	0.680 62.0	30 1400 53.2
	Eco 40-60	4.0 02:45	0.475 40.0	30 1400 53.0
8 kg	Eco 40-60	2.0 02:40	0.245 28.0	25 1400 55.0
	Bawełna 20°C	8.0 01:00	0.320	75.0 20 1000 65.0
	Bawełna 60°C	8.0 01:40	1.800	75.0 57 1400 55.0
	Wełna 30°C	2.0 00:45	0.350	38.0 30 800 37.0
	Szybkie 15' 30°C	2.0 00:23	0.350	38.0 30 1000 65.0
	Eco 40-60	9.0 03:48	0 760	70.0 30 1400 53.0
	Eco 40-60	4.5 02:52	0 525	44.0 30 1400 53.0
	Eco 40-60	2.5 02:45	0.248	33.0 25 1400 55.0
9 kg	Bawełna 20°C	9.0 01:10	0.330	80.0 20 1000 65.0
	Bawełna 60°C	9.0 01:57	2.000	80.0 57 1400 55.0
	Wełna 30°C	2.0 00:50	0.380	40.0 30 800 37.0
	Szybkie 15' 30°C	2.5 00:28	0.380	40.0 30 1000 65.0
	Eco 40-60	10.0 03:58	0.880	78.0 30 1400 52.8
	Eco 40-60	5.0 02:55	0.550	48.0 30 1400 53.0
	Eco 40-60	2.5 02:45	0.248	33.0 25 1400 55.0
10 kg	Bawełna 20°C	10.0 01:10	0.350	85.0 20 1000 65.0
	Bawełna 60°C	10.0 02:01	2.100	85.0 57 1400 55.0
	Wełna 30°C	2.0 00:50	0.400	40.0 30 800 37.0
	Szybkie 15' 30°C	2.5 00:28	0.400	40.0 30 1000 65.0

Wartości podane dla programów innych niż program Eco 40-60 oraz cyklu prania i suszenia mają jedynie charakter orientacyjny.

6-Codzienne używanie

6.1 Zasilanie

Podłącz pralkę do zasilania (220V do 240V\~/50Hz; rys. 6-1). Zobacz także rozdział Instalacja (s. 29)

6.2 Podłączenie wody

▶ Przed podłączeniem sprawdź czystość i drożność doprowadzenia wody.
▶ Odkręć kran (rys. 6-2).

aga: Szczelność

Przed użyciem sprawdź szczelność połączeń między kranem a wężem doprowadzającym wodę, odkręcając kran.

6.3 Przygotowanie prania

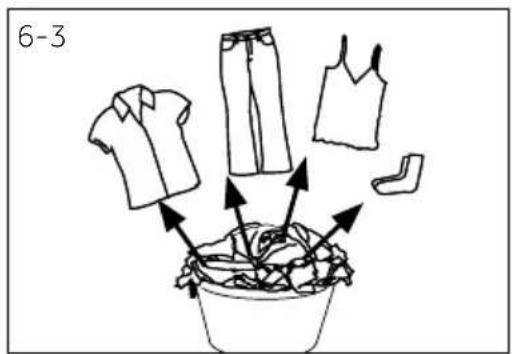

Posortuj ubrania według materiałów (bawełna, syntetyczne, wełna lub jedwab) i stopnia zabrudzenia (rys. 6-3). Należy zwrócić uwagę na instrukcje dotyczące pielęgnacji, umieszczone na metkach ubrań.
▶ Oddzielić rzeczy białe od kolorowych. Materiały ko - lorowe wybrać najpierw ręcznie w celu sprawdzenia, czy nie farbują.
▶ Opróżnić kieszenie (klucze,monety itp.) i zdjąć twardsze elementy ozdobne (np. broszki).
▶ Odzież bez obszytych rąbków, rzeczy delikatne i cienkie tkaniny, takie jak cienkie zasłony, powinny być umieszczone w torebce do prania w celu ich ochrony (lepsze byłoby pranie ręczne lub chemiczne).
Zasunąć zamki, zapiąć rzepy i haftki, upewnić się, że guziki są dobrze przyszyte.
▶ W torebkach do prania umieścić delikatne rzeczy takie jak ubrania bez obszytych rąbków, delikatną bieliżne i małe przedmioty jak skarpetki, paski, staniki itp.
▶ Rozłożyć duże tkaniny jak prześcieradła czy pościel.
Dżinsy i materiały drukowane, zdobione lub mocno barwione przewrócić na lewą stronę. W miarę możliwości prać je oddzielnie.

GA!

Przedmioty nie wykonane z tkanin ani dzianin, jak również małe, obluzowane lub o ostrych krawędziach, mogą być przyczyną awarii i uszkodzenia zarówno odzieży jak i urządzenia.

6.6 Tabela dbałości o pranie

Pranie

	Prać w temp. do 95 °C program normalny		Prać w temp. do 60°C program normalny	_	Prać w temp. do 60°C program łagodny
	Prać w temp. do 40°C program normalny	_	Prać w temp. do 40°C program łagodny	_	Prać w temp. do 40°C program bardzo łagodny
_	Prać w temp. do 30°C program normalny	_	Prać w temp. do 30°C program łagodny	_	Prać w temp. do 30°C program bardzo łagodny
	Prać ręcznie w temp. maks. 40°C	_	Nie brać

Wybielanie

	Dozwolony dowolny wybielacz		Tylko wybielacz tle-nowy/ bez chloru		Jie wybielać
Suszenie
	Możliwość suszenia w suszarce bębnowej w temperaturze normalnej		Możliwość suszenia w suszarce bębnowej w niższej temperaturze		Nie suszyć w su-szarce
	Rozwiesić do suszenia Su		na płasko

Prasowanie

	|Prasować w temperaturze maksymalnej do 200°C		Prasować w temperaturze umiarkowanej do 150°C		Prasować w niskiej temperaturze do 110°C bez użycia pary (prasowanie parowe może spowo - dować nieodwracalne uszkodzenia)
	Nie prasować

Profesjonalna pielęgnacja tkanin i dzianin

	Pranie chemiczne w tetrachloroetylenie		Pranie chemiczne w węglowodorach		Nie prać chemicznie
	Profesjonalne czysz-czenie na mokro		Nie stosować profes-jonalnego czysz-czenia na mokro

Nie wszystkie z tych symboli są wyświetlane w menu urządzenia.

6.4 Ładowanie urządzenia

▶ Wkładaj rzeczy do pralki jedna po drugiej.

▶ Nie przeładuj urządzenia. Zwróć uwagę na różne wartości maksymalnego załadowania pralki w różnych programach! Zasada kciuka przy maksymalnym załadowaniu: Między praniem a górną częścią bębna należy zachować odległość 6 cali.

Ostrożnie zamknij drzwiczki. Upewnij się, że nie przyciąłeś żadnej części ubrania.

6-Codzienne używanie

6.5 Wybór detergentu

Skuteczność i wydajność prania określana jest przez jakość używanego detergentu.
Używać tylko takich detergentów, które zostały dopuszczone do użytku w pralce.
W razie potrzeby używać specjalnych detergentów, np. do wełny lub materiałów syntetycznych.

▶ Patrz wskazówki dotyczące naklejek z detergentami na blaty.

▶ Nie stosuj środków do prania chemicznego takich jak trichloroetylen i podobnych produktów.

Wybór najlepszego detergentu

	Rodzaj detergentu
Program	Uniwersalny	Kolorowe	Delikatne	Specjalny	Zmiękczacz
Bawełna	L/P L/P - - o
Syntetyki	- L/P - - o
Koszula	L/P L/P - - o
Wełna	-	- L/P	L/P	o
Delikatne	-	- L/P	L/P	o
AllergyCare	L/P L/P - - o
Odświeżanie	-	- - -	-
Dziecięce	-	- L/P	L/P	o
AllergyCare	L/P L/P - - o
Smart	-	- L/P	L/P	o
Pranie 15 min	-	L	- - o
Zdalne sterowanie	L/P L/P - - o
Wirowanie	-	- - -	-
Wełna 20°C	L/P L/P - - o
Eco 40-60	L/P L/P			o

L = żel/płyn do prania P = proszek do prania O = opcjonalnie- = bez

Jeśli korzystasz z płynu do prania, nie zaleca się stosowania funkcji opóźnienia czasowego.

Zalecamy stosowanie:

▶ Proszku do prania: 20°C do 90°C* (najlepiej stosować: 40-60°C)
▶ Detergentu do kolorów: 20°C do 60°C* (najlepiej stosować: 30-60°C)

▶ Detergent do wełny/delikatnych rzeczy: 20°C do 30°C (= najlepiej stosować:)

* Temperaturę 90°C wybierać tylko do prania o specjalnych wymogach higienicznych

* Jeśli wybierzesz temperaturę wody 60°C lub wyższą, zalecamy użycie mniejszej ilości detergentu. Prosimy o użycie specjalnego środka dezynfekującego, który jest odpowiedni do bawełny lub tkaniny syntetycznej.

* Lepiej jest używać mniejszej ilości proszku do prania lub proszku niepieniącego się.

6.6 Dodawanie detergentu

1. Wysuń szufladę na detergent.
2. Umieść niezbędne środki chemiczne w odpowiednich przegródkach (rys. 6-4).
3. Wsuń szufladę na detergent.

ga:

Przed kolejnym cyklem prania usunąć pozostałości detergentu z szuflady.
▶ Nie stosować nadmiernych ilości detergentu ani płynu do płukania.
▶ Należy postępować zgodnie z instrukcjami podanymi na opakowaniu detergentu.
▶ Detergent wlewać/wsypywać bezpośrednio przed rozpoczęciem cyklu prania.
▶ Skoncentrowany płyn do prania należy rozcieńczyć przed dodaniem.
Najlepszym sposobem użycia płynu do prania jest użycie kulki dozującej, która jest wkładana wraz z praniem do pralki.
▶ Nie stosuj płynu do prania, jeśli wybrano opcję „Opóźnienie”.
Ostrożnie wybierz ustawienia programu zgodnie z symbolami pielęgnacyjnymi umieszczonymi na wszystkich etykietach prania i zgodnie z tabelą programu.

6.7 Włączanie urządzenia

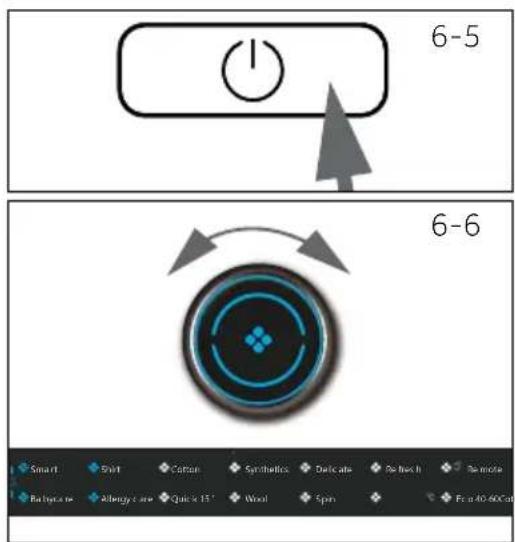

Aby włączyć urządzenie, dotknij przycisku „Zasilanie" (rys. 6-5). LED przycisku „Start/Pauza" zacznie migać.

6.8 Wybór programu

Aby uzyskać najlepsze wyniki prania, wybierz program, który odpowiada stopniowi zabrudzenia i rodzajowi prania.

Przekręć pokrętłem wybierania programu (rys. 6- 6), aby wybrać odpowiedni program. Zapali się odpo-wiednia dioda LED i zostaną wyświetlone ustawienia domyślne.

ga: Usuwanie zapachów

Przed pierwszym użyciem zalecamy uruchomienie programu „BAWEŁNA+90C” +600rpm bez żadnego prania i z niewielką ilością detergentu dodanego do przegródki na detergent (2) lub specjalnego środka do czyszczenia pralek, aby usunąć ewentualne szkodliwe pozostałości.

6.9 Dodaj poszczególne opcje

Wybierz wymagane opcje i ustawienia (rys. 6-7); więcej informacji w rozdziale PANEL STEROWANIA.

6.10 Rozpoczynanie programu prania

Dotknij przycisku „Start/Pauza" (rys. 6-8), aby rozpo- cząć. LED przycisku „Start/Pauza" przestanie migać i zacznie świecić światłem ciągłym.. Urządzenie działa zgodnie z aktualnymi ustawieniami. Zmiany można wprowadzić jedynie poprzez anulowanie programu.

6.11 Przerywanie/anulowanie programu piorącego

Aby przerwać uruchomiony program piorący, należy delikatnie wcisnąć przycisk „Start/Pauza”. Dio-da LED przycisku „Start/Pauza” zacznie migać. Aby wznowić pranie, wciśnij przycisk jeszcze raz.

Aby anulować uruchomiony program i wszystkie ustawienia indywidualne:

1. Dotknij przycisku „Start/Pauza", aby przerwać uruchomiony program.
2. Aby wyłączyć urządzenie, dotknij przycisku „Zasilania” na ok. 2 sekundy.
3. Dotknij przycisku „Zasilanie", aby włączyć urządzenie, uruchom program Wirowania i wybierz „brak prędkości” (kontrolki prędkości są wyłączone), aby spuścić wodę.
4. Po zakończeniu programu w celu ponownego uruchomienia urządzenia wybierz nowy program i uruchom go.

6.12 Po praniu

aga: Blokada drzwi

• Ze względów bezpieczeństwa drzwi są zablokowane częściowo podczas cyklu prania. Drzwi można otworzyć tylko po zakończeniu programu lub po jego anulowaniu w prawidłowy sposób (patrz opis powyżej).
  W przypadku wysokiego poziomu wody, wysokiej temperatury wody i podczas wirowania nie można otworzyć drzwi; Wyświetla się wtedy: Loc I

• Po zakończeniu cyklu prania wyświetla się komunikat End.

• Urządzenie wyłączy się automatycznie.
• Pranie należy wyjąć jak najszybciej, aby zapobiec większemu pognieceniu.
• Zakręć dopływ wody.
• Odłącz urządzenie od zasilania.
• Otworzyć drzwi, aby zapobiec wilgoci i powstawaniu nieprzyjemnych zapachów. Nie używane urządzenie pozostawić otwarte.

ga: Tryb Stand by/ tryb oszczędzania energii

Włączone urządzenie przejdzie w stan uśpienia, jeśli nie zostanie aktywowane w ciągu 2 minut przed rozpoczęciem programu lub po zakończeniu programu. Wyświetlacz wyłączy się. Oszczędza to energię. Aby przerwać tryb czuwania, należy wcisnąć przycisk „Zasilania”.

6.13 Aktywacja i dezaktywacja brzęczyka

W razie potrzeby można wyłączyć sygnał dźwiękowy.

1. Włącz urządzenie.
2. Wybierz program MIX.
3. Dotknij jednocześnie przycisków „Pranie Parowe i „Prędkość” przez ok. 3 sekundy. Wyświetli się komunikat "bEEP oFF" i brzęczyk zostanie zdezaktywowany.

Aby aktywować brzęczyk należy ponownie nacisnąć te same dwa przyciski. Wyświetlony zostanie komunikat „bEEP On”.

nga: Odchylenia

Dzięki ciągłej aktualizacji hOn, funkcje i interfejs ekranu aplikacji mogą się różnić od następującego opisu.

7.1 Ogólne

To urządzenie obsługuje Wi-Fi. Dzięki aplikacji hOn możesz sterować programem za pomocą smartfona.

TRZEŻENIE!

Proszę przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi i upewnić się, że są one przestrzegane nawet podczas pracy urządzenia za pośrednictwem aplikacji hOn, gdy jesteś poza domem. Musisz też postępować zgodnie z instrukcjami zawartymi w aplikacji hOn.

7.2 Wymagania

1. Jeden router bezprzewodowy (protokół 802.11b/g/n) obsługujący tylko pasmo 2,4GHz. Długość SSID routera to 1-31 znaków (w tym 1 i 31), a ha-sto to 8-64 znaków. Minimalna długość hasła musi wynosić 8 znaków. Metody szyfrowania routerów mogą być: otwarte, WPA-PSK i WPA2-PSK.
2. Aplikacja jest dostępna na urządzenia z systemem Android, Huawei lub iOS, zarówno na tablety, jak i smartfony.
3. Urządzenie należy zainstalować w miejscu, w którym może odbierać silny sygnał Wi-Fi. Po prawidłowym parowaniu urządzenia z aplikacją, jeśli nie jest ono prawidłowo połączone z routerem bezprzewodowym, na wyświetlaczu nie pojawi się ikona Wi-Fi.

7.3 Pobieranie i instalacja aplikacji hOn:

Pobierz aplikację hOn na swoje urządzenie, umieszczając w ramce następujący kod QR

lub przez link: go.haier-europe.com/download-app

Wskaźnik częstotliwości (OFR) 2400 MHz - 2483,5 MHz

Maks. moc (EIRP)

20 dBM

Łączność bezprzewodowa

IEEE802.11b/g/n & BLE V4.2

vaga: Rejestracja

Rejestracja jest wymagana przed pierwszym użyciem lub gdy konto zostało usunięte/zamknięte. W celu dalszego wykorzystania po załogowaniu należy wprowadzić nazwę użytkownika i hasło.

7.4 Rejestracja i parowanie z aplikacją

1. Połącz smartfon z WI-FI, z którym chcesz połączyć produkt.
2. Otwórz aplikację.
3. Utwórz profil użytkownika (lub zaloguj się, jeśli został już utworzony wcześniej).
4. Zamknij drzwi.
5. Sparuj urządzenia zgodnie ze wskazówkami na wyświetlaczu.

aga: Sieć WiFi

Nie zaleca się podłączania urządzenia do publicznej sieci WiFi (np.: Może to spowodować nieprawidłowe działanie.

nga: Użyj tego samego WiFi

Połącz smartfon do sieci, z którą chcesz połączyć produkt.

7.5 Włączanie zdalnego sterowania

1. Sprawdź, czy router jest włączony i połączony z Internetem.
2. Załaduj pralkę i zamknij drzwi.
3. Wybierz program „Zdalne sterowanie“ - włączy się blokada drzwi.
4. Uruchom cykl za pomocą aplikacji - panel sterowania wyłączy się.
5. Po zakończeniu cyklu drzwi odblokują się, pilot zdalnego sterowania wyłączy się.
6. Po 2 minutach aplikacja przechodzi w tryb wyłączenia.

nga: Wyłączenie zdalnego sterowania

Po włączeniu zdalnego sterowania, jeśli użytkownik nie uruchomi żadnego cyklu z aplikacji w ciągu 10 minut, urządzenie przejdzie do trybu sieciowego opóźnionego startu i zachowa zdalne sterowanie do 24 godzin, a następnie wyłączy się.

7.6 Wyłączanie zdalnego sterowania

1. Aby wyłączyć zdalne sterowanie w trakcie cyklu, naciśnij przycisk START/PAUZA na panelu sterowania. Cykl zostanie wstrzymany, a ikonka zdalnego sterowania zacznie migać.
2. Jeśli pozwalają na to warunki, drzwi zostaną odblokowane.
3. Aby wznowić cykl, zamknij drzwiczki i naciśnij przycisk START/PAUZA. Zdalne sterowanie zostanie ponownie aktywowane i naprawione.
4. Steruj urządzeniem za pomocą aplikacji.

7.7 Zakończenie cyklu przy włączonym zdalnym sterowaniu

1. Po zakończeniu cyklu drzwi zostaną odblokowane, a zdalne sterowanie wyłączy się.
2. Po 2 minutach urządzenie automatycznie się wyłączy.

7.8 Usuwanie informacji o konfiguracji

1. Wybierz program „Zdalne sterowanie“;
2. Na ekranie wyświetli się „hOn”/“hOFF”.
3. Naciśnij i przytrzymaj przycisk „Opóźnienie“ przez 5 sekund, aż wyświetli się „PARI r”.
4. Aby informacje konfiguracyjne zostały usunięte, a konfiguracje zresetowane, obróć pokrętło, by wybrać inny program lub zamknij, aby wyjść.

nga: Anulowanie/resetowanie danych uwierzytelniających sieci

Postępuj zgodnie z tą procedurą tylko wtedy, gdy zamierzasz sprzedaży urządzenie.

owiedzialność za środowisko naturalne

Aby korzystać z energii, wody, detergentu i czasu w sposób optymalny, zaleca się stosowanie zalecanego maksymalnego obciążenia.
▶ Nie przeładowywać pralki (zachować luz na szerokość dłoni nad praniem).
▶ Dla lekko zabrudzonych ubrać wybierz program Pranie szybkie 15'.
▶ Stosuj dokładne dawki każdego ze środków piorących.
- Wybierać najniższa odpowiednią temperaturę prania - nowoczesne detergenty piorą skutecznie w temperaturze poniżej 60°C.
Podnosić wartości ustawień domyślnych tylko w przypadku mocno zabrudzonych rzeczy.
Jeśli używana jest suszarka domowa., wybrać maksymalną prędkość wirowania.

aga: Ogólne informacje:

Program eco 40-60 umożliwia pranie normalnie zabrudzonej bielizny bawełnianej nadającej się do prania w temperaturze 40°C lub 60°C, razem w tym samym cyklu, oraz że program jest używany do oceny zgodności z prawodawstwem UE dotyczącym ekoprojektu;
Najbardziej wydajne programy pod względem zużycia energii to na ogół te, które działają w niższych temperaturach i przez dłuższy czas;
Prędkość wirowania ma wpływ na hałas i pozostałą zawartość wilgoci: im wyższy poziom hałasu i tym niższa pozostała zawartość wilgoci.

9.1 Czyszczenie szuflady na detergent

Zawsze należy sprawdzać, ze w szufladzie nie ma żadnych pozostałości detergentu. Szufladę czyścić regularnie (rys. 9-1):

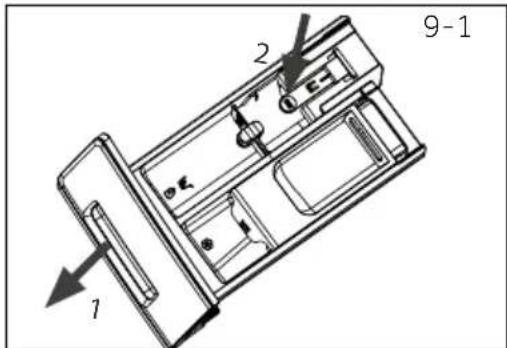

1. Wyciągać szufladę do momentu, aż się zatrzyma.
2. Wcisnąć przycisk zwalniania i wyjąć szufladę.
3. Opłukać szufladę wodą, aż będzie czysta i włożyć ją z powrotem do urządzenia.

9.2 Czyszczenie pralki

▶ W trakcie czyszczenia i konserwacji odłącz pralkę od zasilania.
Obudowę pralki i elementy gumowe czyścić miękką ściereczką i woda z mydłem (rys. 9-2).
▶ Nie używaj chemikaliów organicznych ani żrácych rozpuszczalników.

9.3 Zawór doprowadzania wody i filtr zaworu do- prowadzającego

Aby zapobiec blokowaniu wody przez substancje stałe, takie jak kamień, należy czyścić filtr zaworu doprowadzającego.

▶ Odłącz przewód zasilający i zakręcić wodę.
▶ Odkręć wąż dopływowy wody na zaworze (rys. 9-3).
▶ Przepłukać filtr wodą i wyczyścić szczotką (Ryc. 9-4).
▶ Włożyć filtr i zainstalować wąż.

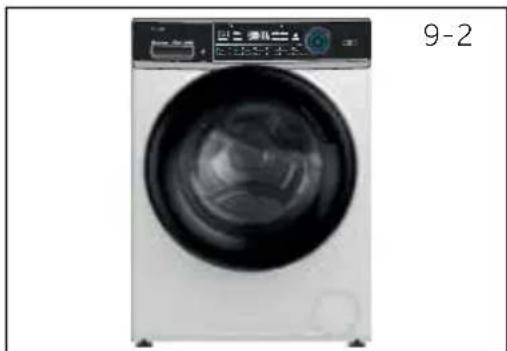

9.4 Czyszczenie bębna pralki

Wyjąć z bębna wyprane przez przypadek metalowe części, takie jak szpilki, monety, itp. (rys. 9-5), ponieważ powodują one plamy od rdzy i uszkodzenia.
▶ Do usuwania plam z rdzy używać środka bez chloru. Przestrzegać wskazówek ostrzegawczych producenta środka czyszczącego.
▶ Do czyszczenia nie używaj twardych przedmiotów ani wełny stalowej.

W celu regularnej konserwacji zalecamy uruchamianie programu „BAWEŁNA + 90°C + 600 obr/min” co 100 cykli, aby uniknąć ewentualnych pozostałości korozyjnych. doda-nego do przegrody na detergent (2) lub specjalnego środka do czyszczenia pralek.

9-Konserwacja i czyszczenie

8.5 Długie okresy nie używania urządzenia

Jeśli urządzenie nie jest używane przez dłuższy czas:

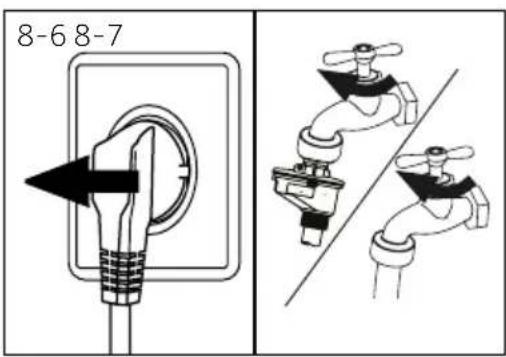

1. Wyciągnąć wtyczkę elektryczną (rys. 8-6).
2. Zakręć dopływ wody. (Ryc. 8-7).
3. Otworzyć drzwi, aby zapobiec wilgoci i powstawaniu nie - przyjemnych zapachów. Nieużywane urządzenie pozostawić otwarte..

Przed następnym użyciem sprawdzić uważnie przewód zasilania oraz węże doprowadzania i odprowadzania wody. Upewnić się, że wszyst ko jest poprawnie zainstalowane i nie ma żadnych przecieków.

8.6 Filtr pompy

Filtr czyścić raz w miesiącu i sprawdzać filtr pompy na przykład, jeśli urządzenie:

▶ nie odprowadza wody.
▶ nie odwirowuje.
▶ wydaje dziwne dźwięki podczas pracy.

TRZEŻENIE!

Ryzyko poparzenia! Woda w pompie może być bardzo gorąca! Przed podjęciem jakichkolwiek działań należy upewnić się, ze woda ostygła.

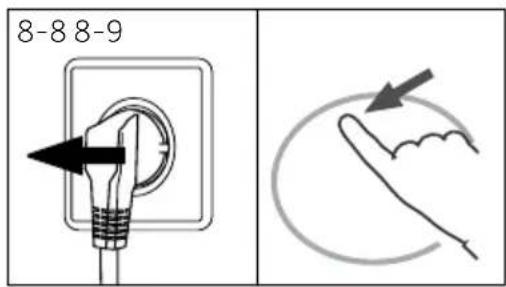

1. Wyłączyć pralkę i odłączyć ją od zasilania (rys. 8-8).
2. Otworzyć pokrywę serwisową. Możesz posłużyć się monetą albo śrubokrętem (Ryc. 8-9).

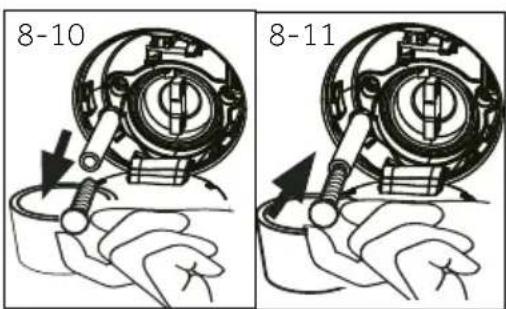

1. Należy zaopatrzyć się w płaski pojemnik w celu zbierania wyciekającej wody
   (rys. 8-10). Wody może być dużo!

2. Wyciągnij wąż odprowadzający wodę i przytrzymajego koniec nad pojemnikiem (rys. 8-10).

3. Wyjmij zatyczkę z węża (rys. 8-10).

4. Po odprowadzeniu wody zatkaj wąż (rys. 8-11) i włóż go z powrotem do pralki.

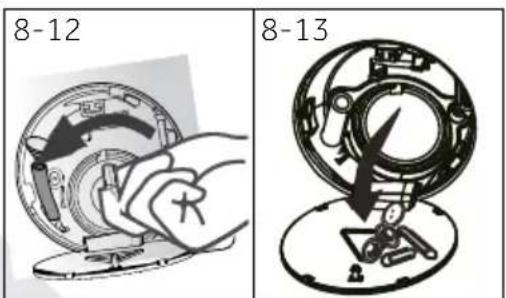

1. Odkręć filtr pompy i wyjmij go obracając w lewo (rys. 8-12).

PL

9-Konserwacja i czyszczenie

1. Usunąć zanieczyszczenia i brud (rys. 8-13).

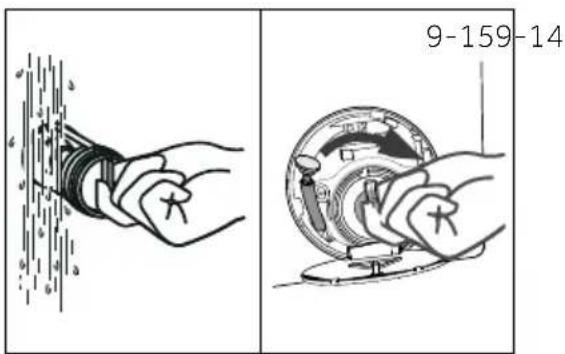

2. Uważnie oczyścić filtr pompy, np. pod bieżącą wodą (Ryc. 9-14).
3. Dokładnie zamocuj go z powrotem (rys. 9-15).
4. Zamknąć pokrywę serwisową

AGA!

• Uszczelka filtra pompy musi być czysta i nieuszkodzona. Jeśli wieczko nie jest dobrze oczyszczone, woda może uciekać.
  ▶ Filtr musi być na swoim miejscu, w przeciwnym razie może dojść do przecieku.

10-Rozwiązywanie problemów

Wiele problemów można rozwiązać samodzielnie, bez specjalistycznej wiedzy. W przypadku problemów prosimy sprawdzić wszystkie pokazane możliwości i postępować zgodnie z poniższymi instrukcjami przed skontaktowaniem się z obsługi posprzedażnej. Patrz: OBSŁUGA KLIENTA.

RZEŻENIE!

Przed przystąpieniem do konserwacji, wyłącz urządzenie i wyjmij wtyczkę z gniazdka sieciowego.
Urządzenia elektryczne powinny być serwisowane tylko przez wykwalifikowanych ekspertów elektrycznych, ponieważ niewłaściwe naprawy mogą spowodować znaczne szkody.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.
- Ze względu na bezpieczeństwo użytkownika końcowego nie zaleca się samodzielnej lub nieprofesjonalnej naprawy. Skontaktuj się z serwisem posprzedażnym

10.1 Kody informacyjne

Poniższe kody są wyświetlane tylko informacyjnie w odniesieniu do cyklu prania. Nie wymagają podjęcia żadnych działań.

Kod Komunikat

1:25	Czas pozostały do zakończenia cyklu prania to 1 godz. i 25 min.
6:30	Czas pozostały do zakończenia cyklu prania, obejmujący opóźnienie zakończenia cyklu, to 6 godz. i 30 min.
End	Skończył się cykl prania. Urządzenie wyłączy się automatycznie.
Loci -	Drzwi są zamknięte z powodu wysokiego poziomu wody, wysokiej temperatury wody lub cyklu wirowania.
bEEP OFF	Brzęczyk jest wyłączony.
bEEP On	Brzęczyk jest włączony.
CLOI -	Klawisze funkcyjne są zablokowane. Zmiana programu jest nieprawidłowa.

10.2 Rozwiązywanie problemów, gdy wyświetlany jest kod

Problem Przyczyna Rozwiązanie
CLrFLtr	Błąd odpływu, w ciągu 6 minut woda nie została całkowicie spuszczona	Wyczyść filtr pompy.Sprawdź instalację węża odprowadzającego wodę.
E2	Błąd blokady	Zamknij dobrze drzwiczki.
E4	Po 12 minutach nie osiągnięto poziomu wody.Wąż odprowadzania wody sam się syfonuje.	Upewnij się, że kran jest odkręcony a ciśnienie wody w normie.Sprawdź instalację węża odprowadzającego wodę.
E8	Poziom ochrony przed wodą - błąd	Skontaktuj się z serwisem posprzedażnym
F3	Błąd czujnika temperatury	Skontaktuj się z serwisem posprzedażnym
F4	Błąd podgrzewania	Skontaktuj się z serwisem posprzedażnym
F7	Błąd silnika	Skontaktuj się z serwisem posprzedażnym
FA	Błąd czujnika poziomu wody	Skontaktuj się z serwisem posprzedażnym
FCO lub FC1 lub FC2	• Niezwyczajny błąd komunikacji	• Skontaktuj się z serwisem posprzedażnym
Unb	• Nierównomierne załadowanie - błąd	• Sprawdź i wyrównaj załadowanie prania w bębnie.Zmniejsz ładunek.

10.3 Rozwiązywanie problemów bez wyświetlania kodu

Problem Przyczyna Rozwiązanie
Pralka nie działa.	Program jeszcze się nie rozpoczął. Sprawdź program i uruchom go.Drzwi nie są dobrze zamknięte. Zamknij dobrze drzwi.Pralka nie została włączona. Włącz pralkę.Awaria zasilania. Sprawdź zasilanie.Aktywowana funkcja Blokady dziecięcej.	Wyłącz funkcję blokady dziecięcej.
Pralka nie napełnia się wodą.	Brak wody.Wąż doprowadzający wodę jest zagięty.Filtr węża doprowadzającego wodę jest zatkany.Ciśnienie wody jest mniejsze niż 0,03 MPa.Drzwi nie są dobrze zamknięte. Zamknij dobrze drzwi.Awaria doprowadzania wody.	Sprawdź kran wody.Sprawdź wąż.Odetkaj filtr węża.Sprawdź ciśnienie wody
Pralka spuszcza wodę podczas napełniania.	Wąż odprowadzania wody znajduje się na wysokości poniżej 80 cm.Końcówka węża może być zanurzona w wodzie.	Zapewnij dopływ wody.Upewnij się, że wąż został prawidłowo zainstalowany.Upewnij się, że wąż nie jest zanurzony w wodzie.
Awaria odpływu wody.	Wąż odprowadzania wody jest zablokowany.Filtr jest zatkany.Końcówka węża odprowadzania wody znajduje się wyżej niż 100 cm nad poziomem podłogi.	Odblokuń wąż.Wyczyść filtr pompy.Upewnij się, że wąż został prawidłowo zainstalowany.
Silne wibracje podczas wirowania.	Nie usunięto wszystkich śrub transportowych.Urzadzenie nie stoi w stabilnej pozycji.Nieprawidłowe załadowanie pralki.	Usuń wszystkie śruby transportowe .Należy zapewnić stałe podłoże i wypoziomować ustawienie.Sprawdź obciążenie pralki i jej równowagę.
Pralka kończy pracę przed zakończeniem cyklu prania.	Awaria wody lub zasilania.	Sprawdzić dopływ wody i zasilanie.
Pralka zatrzymuję pracę na jakiś czas.	Urzadzenie wyświetlą kod błędu.Problem ze względu na wzór obciążenia.Program wykonuje cykl namaczania.	Zastanów się nad wyświetlanych kodem.Zredukuj lub skoryguj załadowanie.Anuluj program i uruchom ponownie.
Nadmiar piany wypływa z bębna lub/i z szuflady na detergent.	Nieodpowiedni detergent.Użyto zbyt dużo detergentu.	Sprawdź zalecenia w kwestii detergentu.Zmniejszyć ilość detergentu.
Automatyczna korekta czasu prania.	Długość programu piorącego będzie dostosowana.	Jest to normalne i nie wpływa na funkcjonalność.

10-Rozwiązywanie problemów

Problem Przyczyna Rozwiązanie
Awaria wirowania.	Nierównowaga prania.	Sprawdź załadowanie pralki i uruchom program wirowania ponownie.
Niezadowalający rezultat prania.	Stopień zabrudzenia niezgodny z wybranym programem.Niewystarczająca jakość detergentu.Przekroczono maksymalne obciążenie.Pranie było nierównomiernie rozmieszczone w bębnie pralki.	Wybierz inny program.Wybierz detergent zgodnie ze stopniem zabrudzenia i specyfikacjami producenta.Zmniejszyć załadowanie pralki.Poluzować pranie.
Na praniu widać po-zostałości proszku do prania.	Nierozpuszczalne cząsteczki detergentu mogą pozostać na praniu w formie białych plamek.	Dodatkowo przepłukać pranie.Spróbuj wyszczotkować plamki z prania.Wybierz inny detergent.
Pranie ma szare plamy.	Plamy po tłuszczach takich jak oleje, kre-my lub macie.	Przed praniem zastosuj specjalny środek czyszczący.

aga: Formowanie się piany

Jeśli podczas cyklu wirowania wytworzy się zbyt dużo piany, silnik wyłączy się i na 90 sekund załączy się pompa spustowa. Jeśli ta operacja powtórzona trzykrotnie nie przyniesie efektów, program zakończy się bez wirowania.

Jeśli pomimo podjętych środków komunikaty o błędach nadal się pojawiają, należy wyłączyć urządzenie, odłączyć zasilanie i skontaktować się z działem obsługi klienta.

10.4 W przypadku awarii zasilania

W przypadku awarii zasilania i przerwania programu prania,

otwarcie drzwiczek jest mechanicznie zablokowane. Aby wyjąć pranie, w szklanym otworze drzwiczek nie powinno być widać wody.

Niebezpieczeństwo poparzenia!

Poziom wody należy obniżyć w sposób opisany w części „Filtr pompy”. Pociągnij dźwignię (A) poniżej klapki serwisowej (rys. 10-1), dopóki drzwi nie otworzą się z delikatnym kliknięciem. Należy następnie ponownie zamocować wszystkie części.

ga: Odblokowanie drzwi

Gdy pralka jest w bezpiecznym stanie (poziom wody poniżej okna, temperatura bębna poniżej 55°C, bęben nie obraca się), można odblokować drzwi pralki.

11.1 Przygotowanie

▶ Wyjmij urządzenie z opakowania.

- Usuń wszystkie materiały opakowaniowe, w tym podstawę z polistyrenu, trzymaj je poza zasięgiem dzieci. Podczas otwierania opakowania można zobaczyć krople wody na plastikowej torbie i okienku w drzwiczkach. To normalne zjawisko wynika z testów z użyciem wody w fabryce.

aga: Utylizacja opakowania

Zachowaj wszystkie materiały opakowania poza zasięgiem dzieci i wyrzucić je w sposób przyjazny dla środowiska.

11.2 OPCJE: Zainstaluj podkładki redukujące hałas

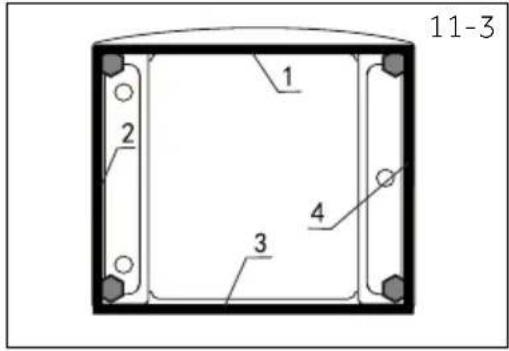

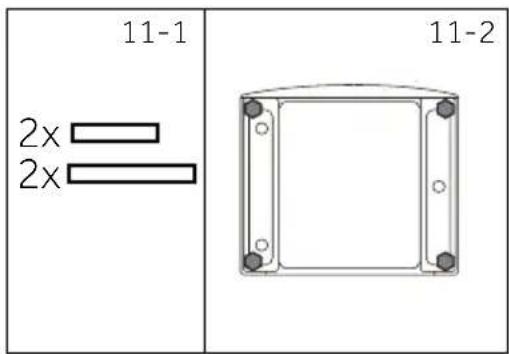

1. Po otwarciu opakowania termokurczliwego znajdziesz kilka podkładek redukujących hałas. Służą one do zmniejszania hałasu (Rys. 11-1).
2. Ustaw pralkę na boku, otworem skierowanym do góry, dolną stronę do (11- 2) siebie.
3. Wyjmij nakładki redukujące hałas i usuń dwustronną warstwę ochronną; naklej na dole; naklej podkładki redukujące hałas pod szafką pralki, jak pokazano na rys. 11-3 (dwie dłuższe podkładki w pozycji 1 i 3, dwie krótsze w pozycji 2 i 4). Wreszcie, ustaw urządzenie w pozycji pionowej.

ga: Podkładka redukująca hałas

Wkładka dźwiękochłonna jest opcjonalna, może pomóc zmniejszyć hałas, zmontują lub nie zgodnie z własnym zapotrzebowaniem.

11.3 Demontowanie śrub transportowych

Śruby transportowe są przeznaczone do zaciskania elementów zabezpieczających przed wibracjami wewnątrz urządzenia podczas transportu, aby zapobiec uszkodzeniom wewnętrznym.

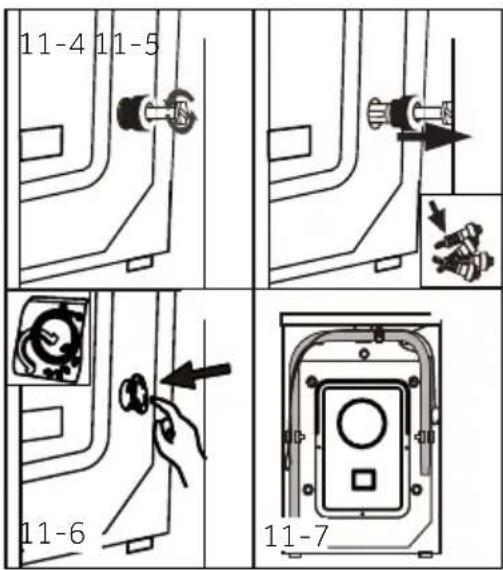

1. Usuń wszystkie 4 śruby z tyłu i zdejmij plastikowe przekładki (Ryc. 11- 4/Rys. 11- 5).
2. Pozostałe otwory zakryj zaślepkami (rys. 11-6/rys. 11-7).

nga: Przechowywać w bezpiecznym miejscu

Śruby transportowe przechowywać w bezpiecznym miejscu w celu ich późniejszego wykorzystania. Za każdym razem, gdy urządzenie trzeba będzie przenieść, należy najpierw zamocować śruby transportowe.

11.4 Przenoszenie urządzenia

Jeśli pralka ma być przeniesiona w odległe miejsce, zamontuj śruby transportowe, aby zapobiec uszkodzeniu: Aby zamontować wykonaj kroki w odwrotnej kolejności.

11.5 Ustawianie urządzenia

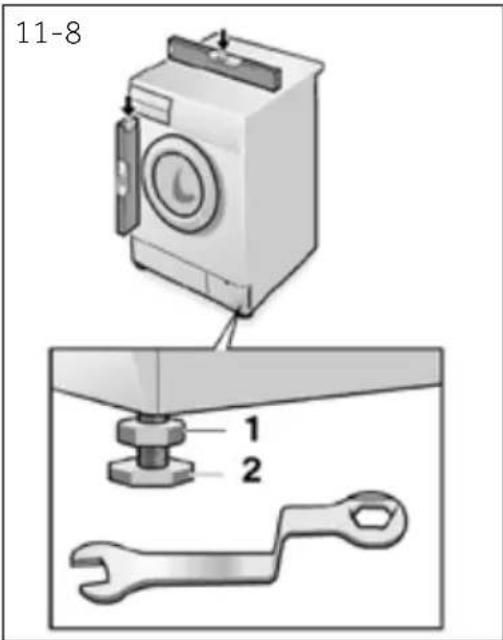

Wyreguluj wszystkie stopki (rys. 11-8), aby wypozio- mować urządzenie. Zminimalizuje to wibracje, a tym samym hałas podczas użytkowania. Zmniejszy to rów- nież zużycie. W celu wyrównania poziomu zalecamy użycie poziomicy. Podłoga powinna być jak najbardziej stabilna i płaska.

1. Zdejmij nakrętkę blokującą (1) za pomocą klucza.
2. Ustaw wysokość, obracając stopę (2).
3. Dokręć nakrętkę zabezpieczającą (1) do obudowy.

11.6 Podłączenie odpływu wody

Zamocować prawidłowo wąż odprowadzający wodę do rurociągu. Wąż musi osiągnąć w jednym punkcie wysokość między 80 a 100 cm powyżej dolnej krawędzi urządzenia! W miarę możliwości zawsze trzymaj wąż spustowy przymocowany do klipsa z tyłu urządzenia.

OSRZEŻENIE!

▶ Do połączenia należy używać wyłącznie dostarczonego przewodu.
▶ Nigdy nie należy używać starych zestawów wężowych!
▶ Podłączaj wyłącznie do źródła wody zimnej.
▶ Przed podłączeniem należy sprawdzić, czy woda jest czysta i przezroczysta.

Możliwe są następujące połączenia:

11.6.1 Wąż spustowy do umywalki

Zawiesić wąż spustowy ze wspornikiem typu U na krawędzi zlewu o odpowiedniej wielkości (rys. 11-9).
▶ Zabezpieczyć odpowiednio wspornik typu U przed ześlizgnięciem się.

11.6.2 Wąż spustowy do systemu odprowadzania wody

Średnica wewnętrzna rury z otworem odpowietrzającym musi wynosić co najmniej 40 mm.
▶ Włożyć wąż spustowy na ok. 80 - 100 mm do rury ściekowej.
Przymocuj wspornik typu U i mocno go zabezpiecz (rys. 11-10).

11.6.3 Wąż spustowy do złącza zlewu

▶ Złącze musi leżeć nad syfonem..
▶ Połączenie czopowe jest zwykle zamykane przez wkładkę (A). Należy ją usunąć, aby zapobiec dysfunkcji (rys. 11-11).
▶ Zabezpieczyć wąż spustowy zaciskiem.

UWAGA!

Wąż odprowadzający nie powinien być zanurzony w wodzie i powinien być bezpiecznie zamocowany oraz szczelny. Jeśli wąż odprowadzający wodę jest umieszczony na ziemi lub jeśli rura znajduje się na wysokości poniżej 80 cm, pralka będzie ciągle spuszczać wodę podczas napełniania.
Węża nie można przedłużać. W razie potrzeby skontaktuj się z serwisem posprzedażnym.

11-Instalacja

11.7 Podłączenie wody pitnej

Upewnij się, że uszczelki są włożone.

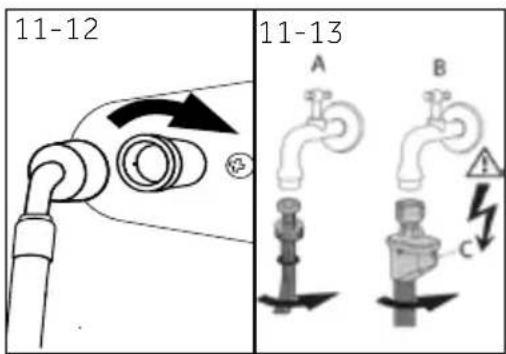

1. Podłącz zakrzywioną końcówkę węża doprowadzającego wodę do urządzenia (rys. 11-12). Ręcznie dokręć śrubę.
2. Drugi koniec podłącz do kranu z gwintem 3/4" (rys. 11-13).

11.8 Podłączenie do prądu

Przed każdym podłączeniem sprawdź, czy:

▶ zasilanie, gniazdko i bezpieczniki odpowiadają informacji na tabliczce znamionowej.
gniazdko jest uziemione i nie zastosowano rozgałęźnika lub przedłużacza.
▶ wtyczka i gniazdo są ściśle dopasowane.
▶ Tylko Wielka Brytania: Brytyjska wtyczka spełnia wymogi normy BS1363A.

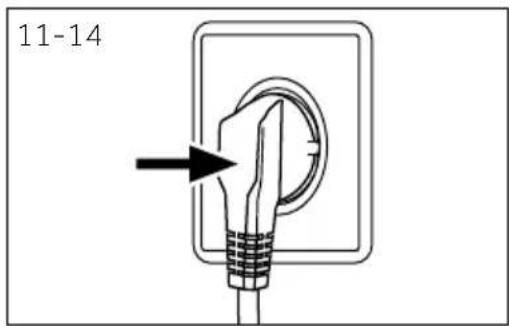

Włóż wtyczkę do gniazdka (rys. 11-14).

O?TRZEŻENIE!

Upewnij się, że wszystkie połączenia (zasilanie, spust wody i wąż doprowadzania wody) są mocne, suche i nie przeciekają!
Zadbaj o to, aby te elementy nie były zgniecione, załamane i skręcone.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez serwisanta (patrz karta gwarancyjna) w celu uniknięcia niebezpieczeństwa.

12.1 Dodatkowe dane techniczne

	HW90/HW80
Napięcie w V 220-240 V~/50Hz
Natężenie prądu, A 10
Maksymalna moc w W 2000
Ciśnienie wody w MPa 0,03≤P ≤1
Waga netto w kg 61

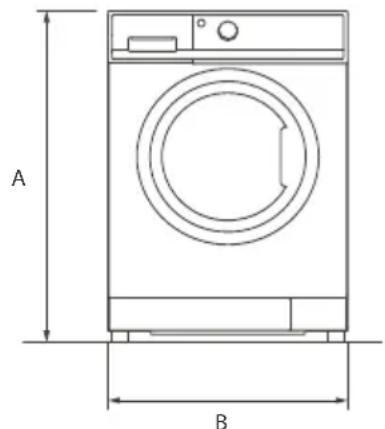

WIDOK Z PRZODU

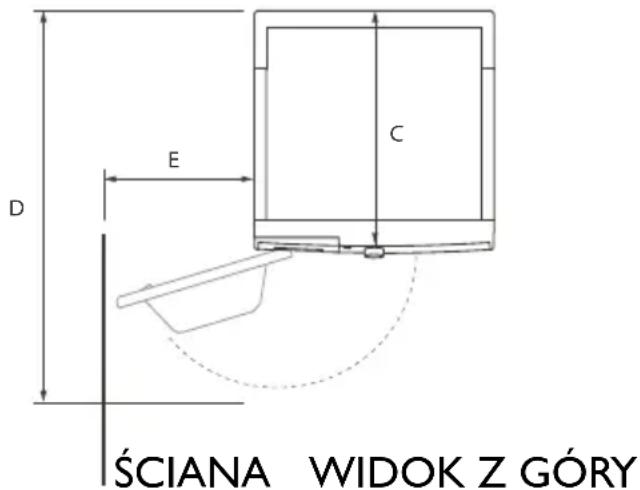

Wymiary produktu HW90/HW80

A: Całkowita wysokość produktu mm	850
B: Całkowita szerokość produktu mm	595
C: Całkowita głębokość produktu (Do wielkości głównej płyty sterującej) mm	437
D: Całkowita głębokość produktu mm	517
E: Głębokość otwartych drzwi mm	1025
F: Minimalny odstęp drzwi od sąsiedniej ściany mm	300

aga: Wymiary

Dokładna wysokość pralki zależy od tego, jak daleko wysunięte są nóżki od podstawy pralki. Przestrzeń, w której zamontujesz pralkę, musi być co najmniej 40mm szersza i 20mm głębsza niż wymiary.

13-Obstuga klienta

Polecamy nasz system Obsługi Klienta Haier i stosowanie oryginalnych części zamiennych.

Jeśli masz problem z urządzeniem, najpierw sprawdź sekcję ROZWIAŻYWANIE PROBLEMÓW.

Jeżeli nie możesz znaleźć rozwiązania, prosimy o kontakt

▶ z twoim lokalnym sprzedawcą lub

- miejscowym serwisem i obsługą klienta w witrynie internetowej www.haier.com, w której można znaleźć numery telefonów i odpowiedzi na często zadawane pytania oraz aktywować zgłoszenie serwisowe.

Aby uzyskać szczegółowe informacje o produkcie, zaloguj się na oficjalnej stronie internetowej Haier https://www.haier-europe.com/en_GB/technical-assistance/i znajdź swój model, naciśnij na produkt, aby przejść do szczegółów, a następnie naciśnij „dokumenty”, aby znaleźć instrukcję obsługi i ją pobrać. Na stronie znajdziesz również informacje o produkcie.

Informacje o modelu są dostępne w bazie danych produktów pod adresem https://eprel.ec.europa.eu/ po wyszukaniu identyfikatora modelu podanego na etykiecie produktu.

Aby skontaktować się z naszym działem obsługi, upewnij się, że masz następujące dane. Informacje można znaleźć na tabliczce znamionowej.

Model ____ Numer seryjny ____

Sprawdź także również kartę gwarancyjną dostarczoną z produktem w przypadku posiada-nia gwarancji.

Poniżej znajdziesz nasze adresy w Europie do ogólnych zapytań biznesowych:

Europejskie adresy Haier
Kraj * Adres pocztowy Kraj * Adres pocztowy
Włochy	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseWŁOCHY	Francja	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANCJA
Hiszpania Portugalia	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaHISZPANIA	Belgia-FRBelgia-NLHolandiaLuksemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIA
Niemcy Austria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenNIEMCY	PolskaCzechyWęgryGrecjaRumuniaRosja	Haier Poland Sp. z o.o.Al. Jerozolimskie 181B02-222 WarszawaPOLSKA
Wielka Brytania	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRWIELKA BRYTANIA
