UT33B+ - Multimetr Uni-T - Bezpłatna instrukcja obsługi

Typ urządzenia	Multimetr cyfrowy
Marka	Uni-T
Model	UT33B+
Zakres napięcia stałego (DC)	200mV, 2000mV, 20V, 200V, 600V
Zakres napięcia zmiennego (AC)	200V, 600V
Zakres rezystancji	200Ω, 2000Ω, 20kΩ, 200kΩ, 20MΩ, 200MΩ
Zakres prądu stałego (DC)	200µA, 2000µA, 20mA, 200mA, 10A
Pomiar baterii	1,5V, 9V, 12V
Test diod	Tak
Test ciągłości obwodu	Tak (sygnał dźwiękowy)
Podświetlenie wyświetlacza	Tak (przycisk)
Funkcja Data Hold	Tak
Wyświetlacz	LCD
Zasilanie	Bateria 9V (6F22)
Bezpieczeństwo	Podwójna izolacja, zgodność z IEC-51010
Maksymalne napięcie pomiarowe	600V
Maksymalny prąd pomiarowy	10A (przez 10s)
Gniazda pomiarowe	COM, VΩmA, 10A
Akcesoria w zestawie	Przewody pomiarowe, instrukcja obsługi
Wymiana baterii i bezpiecznika	Możliwa po odkręceniu osłony

Często zadawane pytania - UT33B+ Uni-T

Jak zmierzyć napięcie stałe za pomocą UT33B+?

Ustaw przełącznik obrotowy w pozycji V. Włóż czarny przewód do gniazda COM, a czerwony do VΩmA. Przyłóż końcówki do punktów pomiarowych. Nie przekraczaj 600V.

Jak zmierzyć rezystancję?

Ustaw przełącznik na Ω. Włóż przewody jak przy pomiarze napięcia. Odłącz zasilanie. Jeśli na wyświetlaczu pojawi się OL, rezystancja przekracza zakres.

Co oznacza symbol OL na wyświetlaczu?

OL (Over Limit) oznacza, że wartość mierzona przekracza maksymalny zakres dla danego ustawienia. Należy przełączyć na wyższy zakres.

Jak sprawdzić ciągłość obwodu?

Ustaw przełącznik w pozycji testu ciągłości (symbol diody i fal dźwiękowych). Włóż przewody do COM i VΩmA. Jeśli rezystancja jest niska, usłyszysz sygnał dźwiękowy.

Jak przetestować baterię 1,5 V?

Ustaw przełącznik na symbol baterii. Wybierz zakres 1,5V. Podłącz czerwony przewód do dodatniego bieguna, czarny do ujemnego. Odczytaj status: GOOD (≥1,31V), LOW (0,95-1,3V), BAD (≤0,94V).

Jak wymienić baterię w multimetrze?

Gdy pojawi się symbol baterii na wyświetlaczu, odkręć śruby na tylnej obudowie, zdejmij osłonę. Wymień baterię na nową 9V (6F22). Załóż osłonę i dokręć śruby.

Jak włączyć podświetlenie wyświetlacza?

Naciśnij przycisk z symbolem żarówki (na obudowie). Podświetlenie włącza się i nie wyłącza automatycznie – należy nacisnąć ponownie, aby wyłączyć.

Czy UT33B+ mierzy pojemność i temperaturę?

Nie, UT33B+ nie ma funkcji pomiaru pojemności ani temperatury. Te funkcje są dostępne w modelach UT33A+ (pojemność) i UT33C+ (temperatura).

Jak używać funkcji Data Hold?

Naciśnij przycisk HOLD/SEL, aby zatrzymać aktualny odczyt na wyświetlaczu. Naciśnij ponownie, aby wznowić pomiar.

Jakie są środki ostrożności przy pomiarach wysokiego napięcia?

Nie mierz napięcia powyżej 600V. Używaj suchych rąk i suchych przewodów. Przed pomiarem ustaw przełącznik na najwyższy zakres, a następnie zmniejszaj. Nie zmieniaj zakresu podczas pomiaru.

INSTRUKCJA OBSŁUGI UT33B+ Uni-T

Multimetr cyfrowy UNI-T UT33 Series

Model	Kod produktu
UT33A+	5015#
UT33B+	5018#
UT33C+	5019#
UT33D+	5020#

Bezpieczeństwo użytkowania

Dziękujemy za zakup miernika UNI-T serii UT33. Jest on zaprojektowany zgodnie z normą IEC-51010. Przed użyciem należy zapoznać się z instrukcją obsługi.

	Wazna informacja !			Podwójna izolacja	Przebieg elektryczny
					AC	DC	AC/DC
	Niebezpieczne napięcie !			Bezpiecznik
	Uziemienie (gniazdo)		[kGX8]	Bateria, akumulator		Zgodność standardu EU

Rysunek 1. Międzynarodowe symbole bezpieczeństwa

• Używaj tylko przewodów, które były dostarczone w komplecie. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych.
• Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego.
• Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności.
• Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania.
  Miernik przeznaczony do użytku wewnątrz pomieszczenia.
  ■ Ustawienie obrotowego przełącznika jest konieczne przed rozpoczęciem pomiaru.
  Zmiana zakresu w trakcie pomiaru może doprowadzić do uszkodzenia miernika.

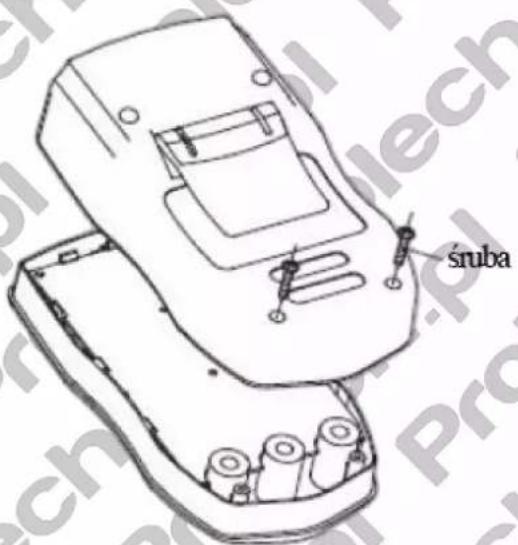

Wymiana baterii i bezpiecznika

Wskaźnik na ekranie LCD oznacza rozładowanie baterii zasilania. Wskazania miernika mogą być nieprawidłowe. Po odkręceniu i zdjęciu osłony, należy wymienić baterię lub bezpiecznik (dane bezpiecznika podane są w specyfikacji urządzenia).

Rysunek 2. Wymiana baterii i bezpiecznika

Schemat urządzenia

1. Ekran LCD
2. Przycisk podświetlenia ekranu – włącz / wyłącz
   Nie wyłącza się automatycznie.
3. Przełącznik obrotowy
4. Gniazdo pomiarowe VΩmA
5. Gniazdo pomiarowe ogólne COM
6. Gniazdo pomiarowe prądu 10A [max]
7. Przycisk Data HOLD

Rysunek 3. Schemat urzqdzenia

Przyciski i ich funkcje według modelu

UT33A+

• SEL/REL – przełącza między trybami mierzenia prądu zmiennego/stałego.
• HOLD – rozpoczyna/kończy pomiar. Naciśnij i przytrzymaj przez około 2 sekundy, aby włączyć/wyłączyć podświetlenie.

UT33B+, UT33C+, UT33D+

• HOLD/SEL – naciśnij, aby rozpocząć/zakończyć pomiar.
• Naciśnij przycisk z symbolem żarówki, aby włączyć/wyłączyć podświetlenie.

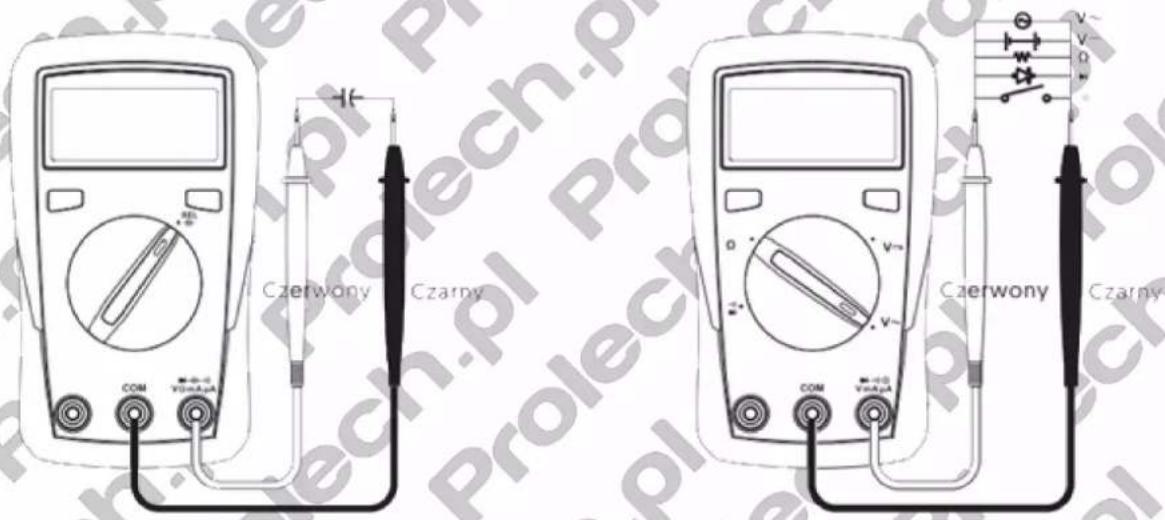

Rysunek 4. Obsługa poszczególnych modeli

Pomiar AC/DC

1. Ustaw przełącznik obrotowy na pozycję V.
2. Wtoż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest napięcie.

Uwagi:

• Nie używaj urządzenia, jeśli napięcie przekracza 600V! Jeśli zakres pomiaru nie jest znany, należy ustawić obrotowy przełącznik na wartość maksymalną i stopniowo ją zmniejszać.
• Zachowaj ostrożność podczas dokonywania pomiarów wysokiego napięcia.

Pomiar rezystancji

1. Ustaw obrotowy przełącznik na pozycję Ω
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest rezystancja

Uwagi:

• W celu zachowania dokładności pomiaru, odłącz urządzenia od źródła zasilania
- Jeśli badana rezystancja przekracza maksymalną wartość zakresu, na wyświetlaczu pojawi się symbol OL.
- Jeśli pomiar rezystancji wynosi mniej niż 0,5(om), należy sprawdzić, czy końcówki przewodów nie są uszkodzone.

Pomiar ciągły

1. Ustaw obrotowy przełącznik na pozycję
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Uwaga: Przed rozpoczęciem pomiaru, należy odłączyć urządzenie od źródła zasilania.

Pomiar diod

1. Ustaw obrotowy przełącznik na pozycję ➤.
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz przewody pomiarowe. Otwarty obwód bądź odwrócona polaryzacja oznaczona jest symbolem OL na wyświetlaczu.
   Najczęstsze prawidłowe wartości: 0,5V – 0,8V

Pomiar pojemności (tylko dla modelu UT33A+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru pojemności.
2. Wtoż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Gdy urządzenie nie jest podłączone, wartość na wyświetlaczu będzie wynosiła 0,4. Dla małych wartości, należy odjąć wartość pomiaru od wartości przed pomiarem.
4. Urządzenie posiada funkcję REL. Funkcja ta odpowiada za automatyczny pomiar i podaje jego dokładną wartość.

Pomiar DC

1. Ustaw obrotowy przełącznik na pozycje pomiaru DC
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Uwagi:

• Odłącz urządzenie od źródła zasilania.
• Jeśli zakres pomiaru nie jest znany, należy ustawić wartość maksymalną i stopniowo ją zmniejszać.
• Podczas pomiaru nie należy podłącać przewodów pomiarowych równolegle, może to skutkować uszkodzeniem urządzenia lub porażeniem prądem!
• Jeśli mierzony prąd ma więcej niż 10 A, czas pomiaru powinien wynosić poniżej 10 sekund.

Pomiar baterii (tylko dla modelu UT33B+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru baterii
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

	Bateria 1,5 V	Bateria 9 V	Bateria 12 V
Rezystancja	30Ω	90Ω	240Ω
NAPIĘCIE
Status GOOD	≥ 1,31V	≥ 7,8V	≥ 10,5V
Status LOW	0,95 – 1,3V	5,7 – 7,7V	7,6 – 10,4V
Status BAD	≤ 0,94V	≤ 5,6V	≤ 7,5V

Pomiar temperatury (tylko dla modelu UT33C+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru temperatury
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Pomiar NCV (tylko dla modelu UT33D+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru NCV
2. Umieść przewód pomiarowy w miejscu pomiaru. Migający symbol minusa wskazuje intensywność pola elektrycznego. Intensywność wskazywana jest poprzez częstotliwość migania symbolu oraz dźwięk brzęczyka.

Specyfikacja techniczna

Dokładność wskazań ±, gwarantowana jest przez rok. Temperatura pracy urządzenia powinna być w zakresie 23 °C do 5 °C. Poniżej wyszczególnione precyzję i zakres pomiarowy dla poszczególnych modeli serii UT33.

Napięcie stałe DC

Zakres	Model	Rozdzielczość	Prezycja
200mV	UT33A+,UT33B+,UT33C+,UT33D+	0,1 mV	±(0,7%+3)
2000mV	UT33A+,UT33B+,UT33C+,UT33D+	1 mV	±(0,7%+2)
20V	UT33A+,UT33B+,UT33C+,UT33D+	0,01 V	±(0,7%+3)
200V	UT33A+,UT33B+,UT33C+,UT33D+	0,1 V	±(0,7%+3)
600V	UT33A+,UT33B+,UT33C+,UT33D+	1 V	±(0,7%+3)

Napięcie zmienne AC

Zakres	Model	Rozdzielczość	Prezycja
200mV	UT33A+	0,1 mV	± (1% + 2)
2000mV	UT33A+	0,001 V	± (0,7% + 3)
20V	UT33A+	0,01 V	± (1% + 2)
200V	UT33A+,UT33B+,UT33C+,UT33D+	0,1 V	± (1,2% + 3)
600V	UT33A+,UT33B+,UT33C+,UT33D+	1 V	± (1,2% + 3)

Rezystancja

Zakres	Model	Rozdzielczość	Prezycja
200 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,1 Ω	±(1%+2)
2000 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,001 Ω	±(0,8%+2)
20 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,01 Ω	±(0,8%+2)
200 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,1 Ω	±(0,8%+3)
20 mΩ	UT33A+,UT33B+,UT33C+,UT33D+	0,01 mΩ	±(1,2%+3)
200 mΩ	UT33A+, UT33D+	0,1 mΩ	±(5%+10)

Pojemność (tylko dla modelu UT33A+)

Zakres	Rozdzielczość	Prezycja
2 nF	0,001 nF	5%+5
20 nF	0,01 nF	±(4%+8)
200 nF	0,1 nF	±(4%+8)
2 μF	0,001 μF	±(4%+8)
20 μF	0,01 μF	±(4%+8)
200 μF	0,1 μF	±(4%+8)
2 mF	0,001 mF	±(10%)

Prąd zmienny AC (tylko dla modelu UT33A+)

Zakres	Rozdzielczość	Prezycja
2 nF	0,1 Ω	±(1,2%+2)
20 nF	1 Ω	±(1,2%+2)
200 nF	0,01 Ω	±(1,2%+2)
2 μF	0,1 Ω	±(1,2%+2)
20 μF	0,01 mΩ	±(1,5%+2)
200 μF	0,1 m Ω	±(1,5%+2)

Prąd stały DC

Zakres	Model	Rozdzielczość	Prezycja
200 μA	UT33A+,UT33B+	0,1 μA	±(1%+2)
2000 μA	UT33A+UT33C+,UT33D+	1 μA	±(1%+2)
20 μA	UT33A+UT33C+,UT33D+	0,01 mA	±(1%+2)
200 mA	UT33A+,UT33B+,UT33C+,UT33D+	0,1 mA	±(1%+2)
2 A	UT33A+	0,001 A	±(1,2%+5)
10 A	UT33A+,UT33B+,UT33C+,UT33D+	0,01 A	±(1,2%+5)

Informacja

Grafika, schematy, symbole mogą się różnić od wersji programu, wersji aplikacji, urządzenia, smartfonu.

Niniejsza instrukcja i zawarte w niej informacje stanowią charakter poglądowy i nie mogą być podstawą reklamacji. Wszelkie prawa zastrzeżone ©
