UT33D+ - Multimetr Uni-T - Bezpłatna instrukcja obsługi

Typ produktu	Multimetr cyfrowy
Model	UT33D+
Marka	Uni-T
Wymiary (przybliżone)	155 x 72 x 35 mm
Masa (przybliżona)	200 g (z bateriami)
Zasilanie	Bateria 9V (6F22) lub 2 x 1,5V AAA (zależnie od wersji) – instrukcja nie podaje precyzyjnie; typowo 9V
Wyświetlacz	LCD, 2000 zliczeń
Podświetlenie wyświetlacza	Tak, przycisk z symbolem żarówki
Pomiar napięcia stałego (DC)	200mV – 600V
Pomiar napięcia zmiennego (AC)	200V, 600V
Pomiar rezystancji	200 Ω – 200 MΩ
Pomiar ciągłości obwodu	Tak, sygnalizacja dźwiękowa
Pomiar diod	Tak, napięcie przewodzenia 0,5–0,8 V
Pomiar prądu stałego (DC)	200 μA – 10 A
Pomiar NCV (bezstykowe wykrywanie napięcia)	Tak, z sygnalizacją optyczną i dźwiękową
Funkcja HOLD	Tak, przycisk HOLD/SEL
Bezpieczeństwo	Podwójna izolacja, kategoria CAT II 600V, zgodność z IEC-51010
Zabezpieczenie przed przeciążeniem	Bezpiecznik w obwodzie pomiaru prądu
Wymiana baterii	Gdy pojawi się symbol rozładowanej baterii na LCD
Wymiana bezpiecznika	Po odkręceniu obudowy; typ bezpiecznika w specyfikacji
Dołączone akcesoria	Przewody pomiarowe, instrukcja obsługi

Często zadawane pytania - UT33D+ Uni-T

Jak zmierzyć napięcie stałe multimetrem UT33D+?

Ustaw pokrętło w pozycji V (DC). Włóż czarny przewód do gniazda COM, czerwony do VΩ. Podłącz końcówki do mierzonego obwodu. Odczytaj wartość na wyświetlaczu. Nie przekraczaj 600V.

Jak zmierzyć napięcie zmienne?

Ustaw pokrętło w pozycji V~ (AC). Podłącz przewody jak przy pomiarze DC. Odczytaj wartość skuteczną. Zakresy: 200V i 600V.

Jak sprawdzić ciągłość obwodu?

Ustaw pokrętło w pozycji pomiaru ciągłości (symbol diody lub fal dźwiękowych). Włóż przewody do COM i VΩ. Dotknij końcówek do badanych punktów. Jeżeli rezystancja jest niska (< 50 Ω), rozlegnie się dźwięk.

Co oznacza symbol OL na wyświetlaczu?

Symbol OL (Over Limit) oznacza przekroczenie zakresu pomiarowego. Należy przełączyć na wyższy zakres lub sprawdzić, czy mierzona wartość mieści się w zakresie przyrządu.

Jak wymienić baterię w UT33D+?

Gdy pojawi się symbol rozładowanej baterii, wyłącz miernik. Odkręć śruby z tyłu obudowy, zdejmij pokrywę i wymień baterię 9V (typu 6F22) na nową. Zamknij obudowę i dokręć śruby.

Jak używać funkcji NCV?

Ustaw pokrętło w pozycji NCV. Zbliż czoło miernika do przewodu lub gniazdka. Jeżeli wykryte zostanie napięcie zmienne, zacznie migać symbol minusa i słychać będzie dźwięk. Im częstsze miganie, tym silniejsze pole.

Czy można mierzyć prąd przemienny (AC) tym modelem?

Model UT33D+ nie mierzy prądu przemiennego. Służy do pomiaru prądu stałego (DC) do 10A. Do pomiaru prądu AC potrzebny jest model UT33A+.

Jakie bezpieczniki są stosowane?

W obwodzie pomiaru prądu zastosowano bezpiecznik. Jego parametry należy sprawdzić w specyfikacji technicznej – typowo bezpiecznik topikowy 250mA/250V dla zakresów mA i 10A/250V dla zakresu 10A.

Czy mogę mierzyć pojemność lub temperaturę?

Model UT33D+ nie posiada funkcji pomiaru pojemności ani temperatury. Te funkcje są dostępne w modelach UT33A+ (pojemność) i UT33C+ (temperatura).

Jak dbać o miernik?

Przechowuj w suchym miejscu, z dala od wilgoci. Czyść miękką szmatką. Nie używaj rozpuszczalników. Wymieniaj baterię przy symbolu rozładowania. Przed pomiarem rezystancji odłącz zasilanie i rozładuj kondensatory.

INSTRUKCJA OBSŁUGI UT33D+ Uni-T

Multimetr cyfrowy UNI-T UT33 Series

Model	Kod produktu
UT33A+	5015#
UT33B+	5018#
UT33C+	5019#
UT33D+	5020#

Bezpieczeństwo użytkowania

Dziękujemy za zakup miernika UNI-T serii UT33. Jest on zaprojektowany zgodnie z normą IEC-51010. Przed użyciem należy zapoznać się z instrukcją obsługi.

	Wazna informacja !		Podwójna izolacja	Przebieg elektryczny
				AC	DC	AC/DC
	Niebezpieczne napięcie !		Bezpiecznik
	Uziemienie (gniazdo)		Bateria, akumulator		Zgodność standardu EU

Rysunek 1. Międzynarodowe symbole bezpieczeństwa

• Używaj tylko przewodów, które były dostarczone w komplecie. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych.
• Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego.
• Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności.
• Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania.
  Miernik przeznaczony do użytku wewnątrz pomieszczenia.
  ■ Ustawienie obrotowego przełącznika jest konieczne przed rozpoczęciem pomiaru.
  Zmiana zakresu w trakcie pomiaru może doprowadzić do uszkodzenia miernika.

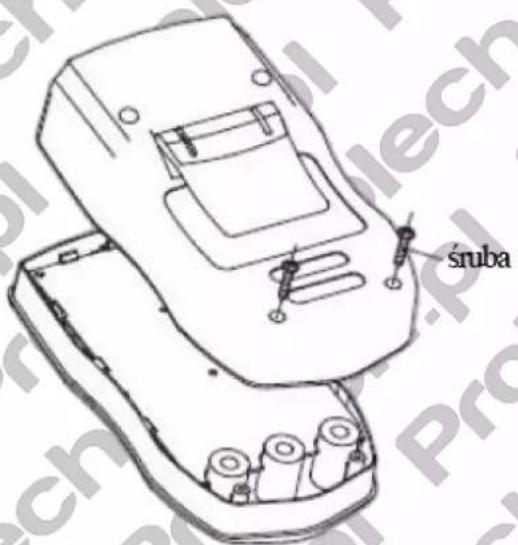

Wymiana baterii i bezpiecznika

Wskaźnik na ekranie LCD oznacza rozładowanie baterii zasilania. Wskazania miernika mogą być nieprawidłowe. Po odkręceniu i zdjęciu osłony, należy wymienić baterię lub bezpiecznik (dane bezpiecznika podane są w specyfikacji urządzenia).

Rysunek 2. Wymiana baterii i bezpiecznika

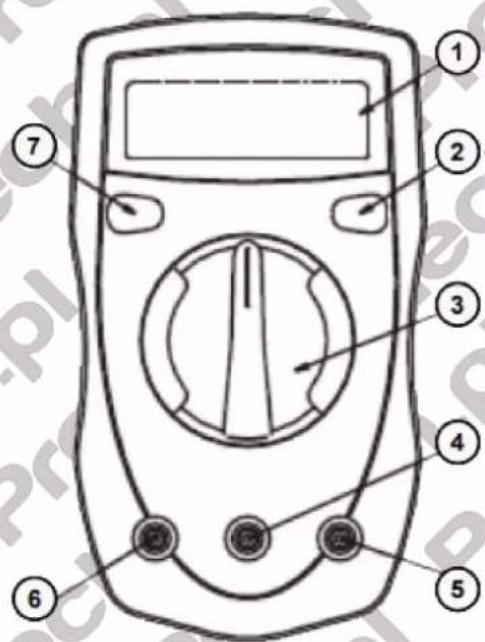

Schemat urządzenia

1. Ekran LCD
2. Przycisk podświetlenia ekranu – włącz / wyłącz
   Nie wyłącza się automatycznie.
3. Przełącznik obrotowy
4. Gniazdo pomiarowe VΩmA
5. Gniazdo pomiarowe ogólne COM
6. Gniazdo pomiarowe prądu 10A [max]
7. Przycisk Data HOLD

Rysunek 3. Schemat urzqdzenia

Przyciski i ich funkcje według modelu

UT33A+

• SEL/REL – przełącza między trybami mierzenia prądu zmiennego/stałego.
• HOLD – rozpoczyna/kończy pomiar. Naciśnij i przytrzymaj przez około 2 sekundy, aby włączyć/wyłączyć podświetlenie.

UT33B+, UT33C+, UT33D+

• HOLD/SEL – naciśnij, aby rozpocząć/zakończyć pomiar.
• Naciśnij przycisk z symbolem żarówki, aby włączyć/wyłączyć podświetlenie.

Rysunek 4. Obsługa poszczególnych modeli

Pomiar AC/DC

1. Ustaw przełącznik obrotowy na pozycję V.
2. Wtoż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest napięcie.

Uwagi:

• Nie używaj urządzenia, jeśli napięcie przekracza 600V! Jeśli zakres pomiaru nie jest znany, należy ustawić obrotowy przełącznik na wartość maksymalną i stopniowo ją zmniejszać.
• Zachowaj ostrożność podczas dokonywania pomiarów wysokiego napięcia.

Pomiar rezystancji

1. Ustaw obrotowy przełącznik na pozycję Ω
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest rezystancja

Uwagi:

• W celu zachowania dokładności pomiaru, odłącz urządzenia od źródła zasilania
- Jeśli badana rezystancja przekracza maksymalną wartość zakresu, na wyświetlaczu pojawi się symbol OL.
- Jeśli pomiar rezystancji wynosi mniej niż 0,5(om), należy sprawdzić, czy końcówki przewodów nie są uszkodzone.

Pomiar ciągły

1. Ustaw obrotowy przełącznik na pozycję
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Uwaga: Przed rozpoczęciem pomiaru, należy odłączyć urządzenie od źródła zasilania.

Pomiar diod

1. Ustaw obrotowy przełącznik na pozycję ➤.
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz przewody pomiarowe. Otwarty obwód bądź odwrócona polaryzacja oznaczona jest symbolem OL na wyświetlaczu.
   Najczęstsze prawidłowe wartości: 0,5V – 0,8V

Pomiar pojemności (tylko dla modelu UT33A+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru pojemności.
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Gdy urządzenie nie jest podłączone, wartość na wyświetlaczu będzie wynosiła 0,4. Dla małych wartości, należy odjąć wartość pomiaru od wartości przed pomiarem.
4. Urządzenie posiada funkcję REL. Funkcja ta odpowiada za automatyczny pomiar i podaje jego dokładną wartość.

Pomiar DC

1. Ustaw obrotowy przełącznik na pozycje pomiaru DC
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Uwagi:

• Odłącz urządzenie od źródła zasilania.
• Jeśli zakres pomiaru nie jest znany, należy ustawić wartość maksymalną i stopniowo ją zmniejszać.
• Podczas pomiaru nie należy podłącać przewodów pomiarowych równolegle, może to skutkować uszkodzeniem urządzenia lub porażeniem prądem!
• Jeśli mierzony prąd ma więcej niż 10 A, czas pomiaru powinien wynosić poniżej 10 sekund.

Pomiar baterii (tylko dla modelu UT33B+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru baterii
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

	Bateria 1,5 V	Bateria 9 V	Bateria 12 V
Rezystancja	30Ω	90Ω	240Ω
NAPIĘCIE
Status GOOD	≥ 1,31V	≥ 7,8V	≥ 10,5V
Status LOW	0,95 – 1,3V	5,7 – 7,7V	7,6 – 10,4V
Status BAD	≤ 0,94V	≤ 5,6V	≤ 7,5V

Pomiar temperatury (tylko dla modelu UT33C+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru temperatury
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Pomiar NCV (tylko dla modelu UT33D+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru NCV
2. Umieść przewód pomiarowy w miejscu pomiaru. Migający symbol minusa wskazuje intensywność pola elektrycznego. Intensywność wskazywana jest poprzez częstotliwość migania symbolu oraz dźwięk brzęczyka.

Specyfikacja techniczna

Dokładność wskazań ±, gwarantowana jest przez rok. Temperatura pracy urządzenia powinna być w zakresie 23 °C do 5 °C. Poniżej wyszczególnione precyzję i zakres pomiarowy dla poszczególnych modeli serii UT33.

Napięcie stałe DC

Zakres	Model	Rozdzielczość	Prezycja
200mV	UT33A+,UT33B+,UT33C+,UT33D+	0,1 mV	±(0,7%+3)
2000mV	UT33A+,UT33B+,UT33C+,UT33D+	1 mV	±(0,7%+2)
20V	UT33A+,UT33B+,UT33C+,UT33D+	0,01 V	±(0,7%+3)
200V	UT33A+,UT33B+,UT33C+,UT33D+	0,1 V	±(0,7%+3)
600V	UT33A+,UT33B+,UT33C+,UT33D+	1 V	±(0,7%+3)

Napięcie zmienne AC

Zakres	Model	Rozdzielczość	Prezycja
200mV	UT33A+	0,1 mV	± (1% + 2)
2000mV	UT33A+	0,001 V	± (0,7% + 3)
20V	UT33A+	0,01 V	± (1% + 2)
200V	UT33A+,UT33B+,UT33C+,UT33D+	0,1 V	± (1,2% + 3)
600V	UT33A+,UT33B+,UT33C+,UT33D+	1 V	± (1,2% + 3)

Rezystancja

Zakres	Model	Rozdzielczość	Prezycja
200 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,1 Ω	±(1%+2)
2000 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,001 Ω	±(0,8%+2)
20 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,01 Ω	±(0,8%+2)
200 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,1 Ω	±(0,8%+3)
20 mΩ	UT33A+,UT33B+,UT33C+,UT33D+	0,01 mΩ	±(1,2%+3)
200 mΩ	UT33A+, UT33D+	0,1 mΩ	±(5%+10)

Pojemność (tylko dla modelu UT33A+)

Zakres	Rozdzielczość	Prezycja
2 nF	0,001 nF	5%+5
20 nF	0,01 nF	±(4%+8)
200 nF	0,1 nF	±(4%+8)
2 μF	0,001 μF	±(4%+8)
20 μF	0,01 μF	±(4%+8)
200 μF	0,1 μF	±(4%+8)
2 mF	0,001 mF	±(10%)

Prąd zmienny AC (tylko dla modelu UT33A+)

Zakres	Rozdzielczość	Prezycja
2 nF	0,1 Ω	±(1,2%+2)
20 nF	1 Ω	±(1,2%+2)
200 nF	0,01 Ω	±(1,2%+2)
2 μF	0,1 Ω	±(1,2%+2)
20 μF	0,01 mΩ	±(1,5%+2)
200 μF	0,1 m Ω	±(1,5%+2)

Prąd stały DC

Zakres	Model	Rozdzielczość	Prezycja
200 μA	UT33A+,UT33B+	0,1 μA	±(1%+2)
2000 μA	UT33A+UT33C+,UT33D+	1 μA	±(1%+2)
20 μA	UT33A+UT33C+,UT33D+	0,01 mA	±(1%+2)
200 mA	UT33A+,UT33B+,UT33C+,UT33D+	0,1 mA	±(1%+2)
2 A	UT33A+	0,001 A	±(1,2%+5)
10 A	UT33A+,UT33B+,UT33C+,UT33D+	0,01 A	±(1,2%+5)

Informacja

Grafika, schematy, symbole mogą się różnić od wersji programu, wersji aplikacji, urządzenia, smartfonu.

Niniejsza instrukcja i zawarte w niej informacje stanowią charakter poglądowy i nie mogą być podstawą reklamacji. Wszelkie prawa zastrzeżone ©
