INSTRUKCJA OBSŁUGI EL01 XD

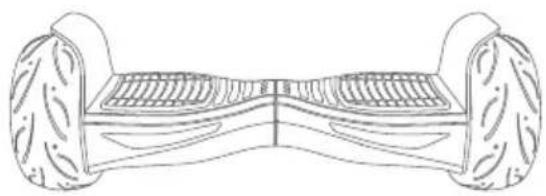

HOVERBOARD XDROID

Line drawing of a two-wheeled electric vehicle chassis (no text or symbols)

Line drawing of a two-hotor hybrid mobility device with wheels and side panels (no text or symbols)

Line drawing of a two-theeled electric vehicle with visible battery, wheels, and decorative panels (no text or symbols)

Prima di procedere all'uso, leggere con attenzione e conservare per un uso futuro.

Grazie per aver scelto di acquistare XDroid.

Il manuale in forma elettronica di XDroid può essere scaricato dal sito www.xd-enjoy.com.

SUPPORTO TECNICO

Il presente prodotto è coperto da garanzia ai sensi della normativa vigente; pertanto per necessità di assistenza tecnica e/o garanzia, rivolgersi al proprio rivenditore.

INFORMAZIONI AMBIENTALI

Questo prodotto può contenere sostanze che possono essere dannose per l'ambiente e per la salute umana se non viene smaltito in modo opportuno. Vi forniamo pertanto le seguenti per migliorare l'uso delle risorse naturali. Le apparecchiature elettriche ed elettroniche non devono essere smaltite tra i normali rifiuti urbani ma devono essere inviate alla raccolta differenziata per il loro corretto trattamento. Il simbolo del bidone barrato, apposto sul prodotto ed in questa pagina, ricorda la necessità di smaltire adeguatamente il prodotto al termine della sua vita. In tal modo è possibile evitare che un trattamento non specifico delle sostanze contenute in questi prodotti, o un uso improprio di parti di essi, possano portare a conseguenze dannose per l'ambiente e per la salute umana. Inoltre si contribuisce al recupero, riciclo e riutilizzo

Symbol of a trash bin crossed with a diagonal line and a horizontal bar below (no text or labels)

di molti dei materiali contenuti in questi prodotti. A tale scopo i produttori e distributori delle apparecchiature elettriche ed elettroniche organizzano opportuni sistemi di raccolta e smaltimento delle apparecchiature stesse. Alla fine della vita del prodotto rivolgetevi al vostro distributore per avere informazioni sulle modalità di raccolta. Al momento dell'acquisto di questo prodotto il vostro distributore vi informerà inoltre della possibilità di rendere gratuitamente un altro apparecchio a fine vita a condizione che sia di tipo equivalente ed abbia svolto le stesse funzioni del prodotto acquistato o, se le dimensioni sono non superiori a 25 cm, le AEE (Apparecchiature Elettriche ed Elettroniche) possono essere rese senza obbligo di acquisto del prodotto equivalente. Uno smaltimento del prodotto in modo diverso da quanto sopra descritto sarà passibile delle sanzioni previste dalla normativa nazionale vigente nel paese dove il prodotto viene smaltito. Vi raccomandiamo inoltre di adottare altri provvedimenti favorevoli all'ambiente: riciclare l'imballo interno ed esterno con cui il prodotto è fornito e smaltire in modo adeguato le batterie usate (solo se contenute nel prodotto). Con il vostro aiuto si può ridurre la quantità di risorse naturali impiegate per la realizzazione di apparecchiature elettriche ed elettroniche, minimizzare l'uso delle discariche per lo smaltimento dei prodotti e migliorare la qualità della vita evitando che sostanze potenzialmente pericolose vengano rilasciate nell'ambiente.

SMALTIMENTO DELLE BATTERIE

Il prodotto contiene una batteria, alla fine del suo ciclo di vita deve essere smaltita separatamente dai rifiuti generici indifferenziati. Gettare negli appositi contenitori per lo smal-

timento batterie. La raccolta e il riciclaggio delle batterie contribuiscono alla tutela dell'ambiente e alla conservazione delle risorse materiali, e permettono il recupero di materiali preziosi.

La marcatura CE (CE) e/o il logo WEEE (☐) posti sull'etichetta di prodotto potrebbero non rispettare le dimensioni minime stabilite dalla normativa o anche non essere presenti, a causa delle ridotte dimensioni di quest'ultima. Tenere la confezione d'imballo per future referenze.

SOMMARIO:

PREFAZIONE 4

AVVERTENZE D'USO....4

DESCRIZIONE......5

Sensori di controllo....7

Dispositivi e informazioni di comando 7

Avvisi di sicurezza 9

Mobile App 9

Bluetooth Speaker 10

UTILIZZO IN SICUREZZA 11

Limiti di peso del conducente 11

Limite di velocità.... 11

Distanze percorribili.... 11

Pendenza....11

COME SI GUIDA.... 12

Per iniziare 12

Operatività 13

Pratica di guida e guida sicura.... 14

BATTERIA 15

Utilizzo della batteria.... 15

Istruzione per la carica della batteria.... 15

Temperatura della batteria e specifiche.... 16

Trasporto delle batterie 16

MANUTENZIONE....16

Pulizia....16

Conservazione 17

NORME DI UTILIZZO SU MARCIAPIEDI....17

SPECIFICHE TECNICHE 17

PREFAZIONE

Grazie per aver acquistato XDroid. XDroid è un passo avanti nel concetto di trasporto; unisce il divertimento di uno skateboard alla concretezza di un mezzo motorizzato a bilanciamento automatico. Buon divertimento con XDroid.

PER GARANTIRE LA VOSTRA SICUREZZA E QUELLA ALTRUI, SI PREGA DI LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO; IL SUO UTILIZZO PUÒ ESSERE PERICOLOSO E LA PERDITA DI CONTROLLO DEL MEZZO, UNO SCONTRO O UNA CADUTA, POSSONO COMPORTARE GRAVI LESIONI, ANCHE LETALI. PER RIDURRE QUESTI PERICOLI, LEGGERE E RISPETTARE TUTTE LE ISTRUZIONI E LE AVVERTENZE CONTENUTE NEL MANUALE D'USO.

AVVERTENZE D'USO

Seguire attentamente le seguenti avvertenze d'uso. Utilizzare XDroid in modo consapevole e responsabile. XDroid è un mezzo di trasporto a doppia pedana, che utilizza una tecnologia di auto-bilanciamento. Pur essendo un prodotto ad altissima tecnologia il suo scorretto o non idoneo utilizzo possono causare lesioni. Al fine di ridurre al minimo rischi di ogni tipo si consiglia di seguire attentamente le seguenti avvertenze:

• Indossare sempre le scarpe, un casco e un appropriato equipaggiamento di sicurezza, come le ginocchiere, gomitiere e polsiere. Si consiglia l'utilizzo di un casco da skate ben allacciato che fornisca protezione per la zona cranica.
• Non utilizzare XDroid senza una formazione adeguata, si prega di consultare il manuale prima del suo utilizzo, in caso contrario si potrebbe perdere il controllo del mezzo e cadere.
• Ricordiamo che l'utilizzo di XDroid è finalizzato al solo intrattenimento personale e qualsiasi altro uso non è consentito.
  • Non utilizzare XDroid nelle corsie riservate ai veicoli a motore.
• XDroid non deve essere utilizzato da bambini, anziani, donne incinta e da persone con ridotte capacità fisiche, mentali o sensoriali.
• Non utilizzare XDroid sotto l'effetto di alcool, droghe o di altre sostanze che possano alterare i riflessi dell'utente.
  • Non trasportare oggetti durante l'utilizzo.
• Durante la guida prestare attenzione agli oggetti intorno. Mantenere una buona visuale dello spazio in cui si sta utilizzando XDroid è fondamentale per mantenerne il controllo.
• Durante la guida assicurarsi che entrambi i piedi siano posizionati correttamente sulla pedana.
• Si consiglia di indossare abiti comodi durante il suo utilizzo.
• XDroid è costruito per trasportare una sola persona. Ne è vietato l'utilizzo da parte di più persone contemporaneamente.
• Si consiglia di non accelerare e di non arrestare il veicolo in maniera improvvisa o eccessivamente brusca; tali comportamenti potrebbero causare la perdita del controllo.
  • Non utilizzare in luoghi bui o poco illuminati.
• Assicurarsi che la velocità con cui XDroid viene utilizzato sia sempre tale da consentirne l'arresto in qualsiasi momento e situazione.
• Si raccomanda di mantenere una distanza di sicurezza idonea dagli altri veicoli durante la guida.
• Sopra a XDroid la vostra altezza aumenta di circa 11, 12 e 14 cm in base al mod. Xdroid acquistato (si veda p. 17-18); considerare tale differenza in caso di soffitti e porte particolarmente basse.
• Non è consentito l'utilizzo di XDroid in presenza di ghiaccio o neve, così come su pietre, rami o altro tipo di vegetazione o in presenza di altri oggetti sul suolo che potrebbero compromettere un idoneo controllo del veicolo.
• È assolutamente vietato l'uso di XDroid in ambienti infiammabili.
  • Non salire ad alta velocità, su terreni sconnessi o in pendenza.
  • Non eseguire acrobazie.
• Non appoggiare alcun oggetto sulle pedane ad eccezione dei piedi; in tal modo si rischia di interferire con i sistemi di rilevamento.
  • Non scendere da XDroid quando si è in movimento.
• I bambini non devono giocare con XDroid e le operazioni di pulizia non devono essere eseguite da bambini.
• XDroid deve essere utilizzato solo con la batteria fornita.

La lettura accurata del presente manuale è fondamentale per il suo corretto utilizzo e per diminuire i possibili rischi alla persona.

PRIMA DELL'USO VERIFICARE CHE LA BATTERIA SIA COMPLETAMENTE CARICA.

DESCRIZIONE

XDroid è uno skateboard elettrico ad auto bilanciamento. Le funzioni di marcia avanti, indietro, di sterzo e di arresto sono controllate mediante lievi ed equilibrati movimenti sulle pedane. Molto semplice da usare, facile da controllare e incredibilmente divertente.

mod. XDELo1

1 2 1 3 3

1) Pedana
2) Indicatori di stato
3) Indicatori di direzione

4 5

4) Pulsante accensione
5) Porta di ricarica

mod. XDELo4R

1 2 1 3 3

1) Pedana
2) indicatori di stato
3) Indicatori di direzione

4 6 5 4

4) Luci dei freni
5) Pulsante di accensione
6) Porta di ricarica

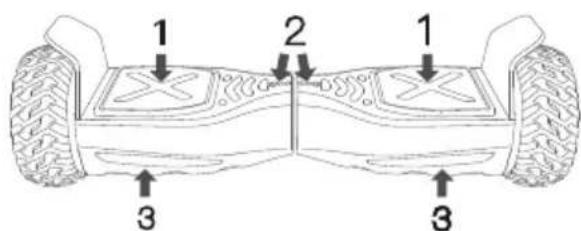

mod. XDELo6

1 2 1 3 3

1) Pedana
2) Indicatori di stato
3) Indicatori di direzione

6 5 4

4) Luci dei freni
5) Pulsante di accensione
6) Porta di ricarica

XDroid si muove grazie al concetto di equilibrio dinamico. Si avvale di un sistema interno di sensori e giroscopi che determinano il suo movimento in base alla variazione del centro di gravità, comandando in tempo reale alle ruote di girare in avanti o indietro per mantenersi nella posizione di equilibrio. Chinandosi in avanti si procederà in tale direzione e in funzione del grado di inclinazione si otterrà una analoga velocità. Per curvare è sufficiente spostare delicatamente il peso su uno dei piedi. XDroid ha un sistema di stabilizzazione inerziale che agevola nel mantenimento della posizione verticale; se dovesse rilevare un'eccessiva pendenza del corpo verso uno dei 2 lati o il rilascio della pedana da parte di uno dei 2 piedi si fermerà automaticamente.

ACCENDERE XDROID

Accendere Xdroid premendo il pulsante di accensione, localizzato nel retro di Xdroid. L'indicatore luminoso si illuminerà indicando che Xdroid è acceso.

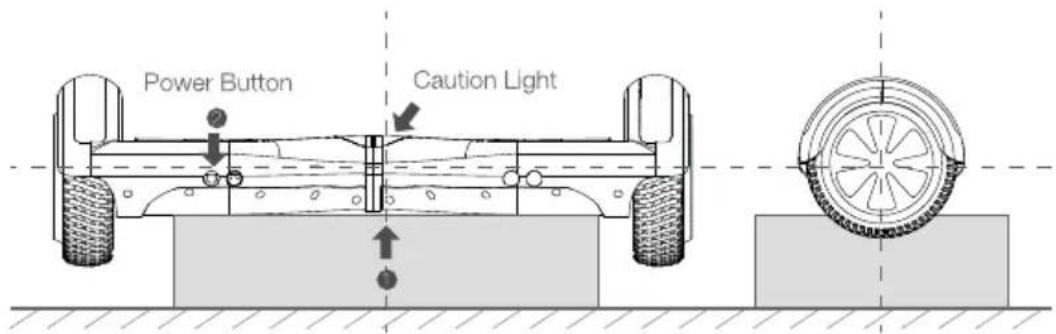

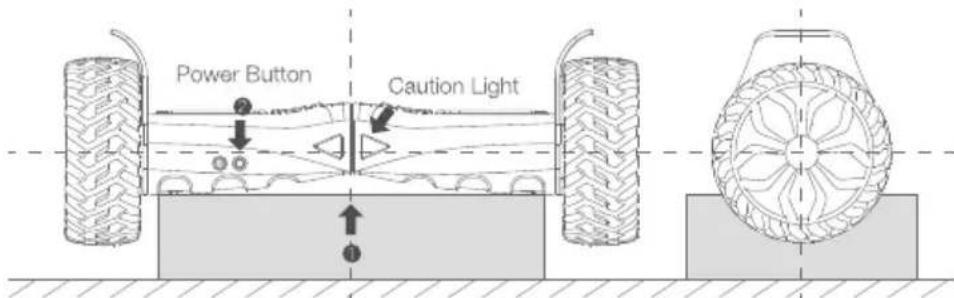

RESETTARE XDROID

Posizionare Xdroid in una superficie dove le ruote non sono a contatto con il suolo. Premere il pulsante di accensione per 3-5 secondi finchè l'indicatore luminoso non lampeggia. Spegnere Xdroid e riaccenderlo.

mod. XDELo1

Power Button Caution Light

mod. XDELo4R

Power Button Caution Light Caution Light

mod. XDELo6

Power Button Caution Light

PRIMA DI EFFETTUARE UNA CURVA È NECESSARIO DIMINUIRE LA VELOCITÀ DI XDROID.

SENSORI DI CONTROLLO

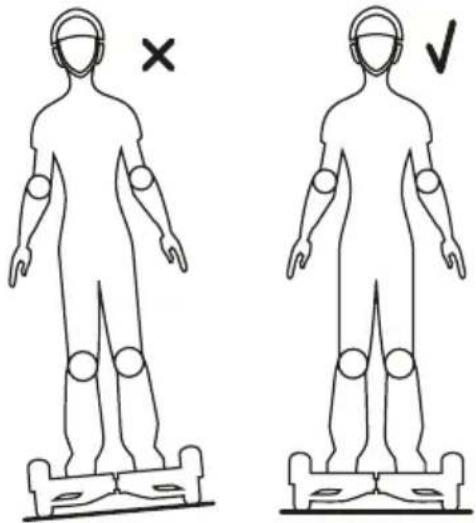

Diagram showing two human body positions with X and ✓ signs indicating different movement or positioning states.

XDroid ha 4 sensori sotto i pedali. Quando si sale sul le pedane XDroid si auto bilancia automaticamente. Per il suo utilizzo è necessario assicurarsi che si stiano toccando entrambe le pedane. Fare attenzione a non poggiare il piede sulla parte esterna delle stesse in quanto XDroid non rileverebbe correttamente la vostra presenza. Non sporgersi eccessivamente in avanti o indietro e non guidare su un pendio. Non appoggiare oggetti sui pedali, così facendo XDroid rileverebbe una presenza costante impedendone l'arresto e aumentando, in modo notevole, la possibilità di cadere o di danneggiarlo.

NON PORTARE IL PESO NELLA PARTE CENTRALE DI XDROID. IN TALE PUNTO E' CONCENTRATA LA PARTE MECCANICA DI STERZO. UN PESO ECCESSIVO RISCHIA DI CAUSARNE LA ROTTURA O IL NON CORRETTO FUNZIONAMENTO.

DISPOSITIVI E INFORMAZIONI DI COMANDO

SENSORE PEDALE

Ci sono quattro sensori sotto il tappetino che, quando l'utente sale sullo scooter, aggiustano e bilanciano automaticamente lo scooter. Assicuratevi di avere sempre i piedi sul tappetino quando siete sullo scooter e non appoggiate mai i piedi al di fuori della pedana. Non appoggiate nessun oggetto sul tappetino, perché altrimenti non sarà possibile spegnere lo scooter e aumenteranno i rischi di collisione e danni.

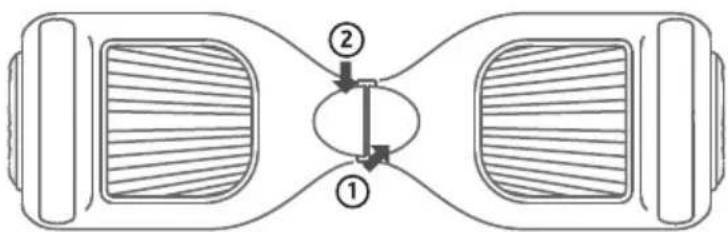

INDICATORI LUMINOSI (per mod. XDELo1)

INDICATORE LUMINOSO (ROSSA)

Quando l'indicatore luminoso rosso lampeggia, significa che c'è un problema (Batteria scarica, velocità elevata, problema di alimentazione).

INDICATORE LUMINOSO (VERDE)

XDROID è pronto per essere guidato.

INDICATORE LUMINOSO DELLO STATO DELLA BATTERIA (VERDE)

Quando la batteria è carica, l'indicatore luminoso dello stato della batteria (1) sarà verde. Se la batteria è scarica, si spegne.

Quando l'indicatore luminoso (2) diventa rosso, spegnere Xdroid e riaccenderlo.

Diagram of a two-port device with labeled components ① and ②, showing internal structure and flow direction.

INDICATORI LUMINOSI (per mod. XDELo4R)

INDICATORE LUMINOSO (ROSSA)

Quando l'indicatore luminoso rosso lampeggia, significa che c'è un problema (Batteria scarica, velocità elevata, problema di alimentazione).

INDICATORE LUMINOSO (VERDE)

XDROID è pronto per essere guidato.

INDICATORE LUMINOSO DELLO STATO DELLA BATTERIA (VERDE)

Quando la batteria è carica, l'indicatore luminoso dello stato della batteria sarà verde. Se la batteria è scarica, si spegne.

INDICATORI LUMINOSI DELLO STATO DELLA BATTERIA

••• 3 indicatori luminosi verdi della batteria, carica circa al 71-100%
●●○ 2 indicatori luminosi verdi della batteria, carica circa al 41-70%
- 00 1 indicatore luminoso verde della batteria, carica circa all'11-40%
○○○ Nessun indicatore luminoso della batteria, carica <10%

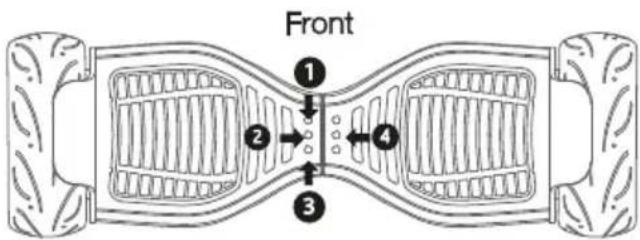

Front ① ② ③ ④

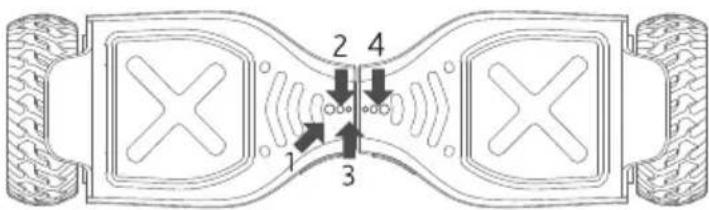

INDICATORI LUMINOSI (per mod. XDELo6)

INDICATORE LUMINOSO (ROSSA)

Quando l'indicatore luminoso rosso lampeggia, significa che c'è un problema (Batteria scarica, velocità elevata, problema di alimentazione).

INDICATORE LUMINOSO (VERDE)

XDROID è pronto per essere guidato.

INDICATORE LUMINOSO DELLO STATO DELLA BATTERIA (VERDE)

Quando la batteria è carica, l'indicatore luminoso dello stato della batteria sarà verde. Se la batteria è scarica, si spegne.

INDICATORI LUMINOSI DELLO STATO DELLA BATTERIA

••• 3 indicatori luminosi verdi della batteria, carica circa al 71-100%
●●○ 2 indicatori luminosi verdi della batteria, carica circa al 41-70%
•oo 1 indicatore luminoso verde della batteria, carica circa all'11-40%
∞∞ Nessun indicatore luminoso della batteria, carica <10%

2 4 1 3

AVVISI DI SICUREZZA

Durante il funzionamento, lo scooter può avvisare gli utenti se ci sono delle irregolarità nel sistema. Se lo scooter rileva un guasto in uno dei suoi sistemi ridondanti o le batterie sono esaurite oltre il limite, rallenta automaticamente i motori. Lampeggia la spia di avvertimento, emette un tono di avviso e disabilita la modalità di auto bilanciamento.

POSSIBILI CAUSE CHE POSSONO ATTIVARE 'INDICATORE LUMINOSO DI PERICOLO.

• Angolo di piattaforma irregolare
• Basso voltaggio di batteria
• Collegato e in carica
• suolo irregolare durante la guida (Arresto del sistema)
• Limite di veocità raggiunto
• Angolo dei poggiapiedi è superiore a 35° (Arresto del sistema)
• Le ruote si bloccano
• Sbalzo di corrente elettrica

A SEGUITO DI QUANTO VISTO SOPRA SCENDERE DA XDROID E SOSPENDERNE L'UTILIZZO: L'AUTO-BILANCIAMENTO POTREBBE NON FUNZIONARE CORRETTAMENTE CON POSSIBILI RISCHI DI CADUTE.

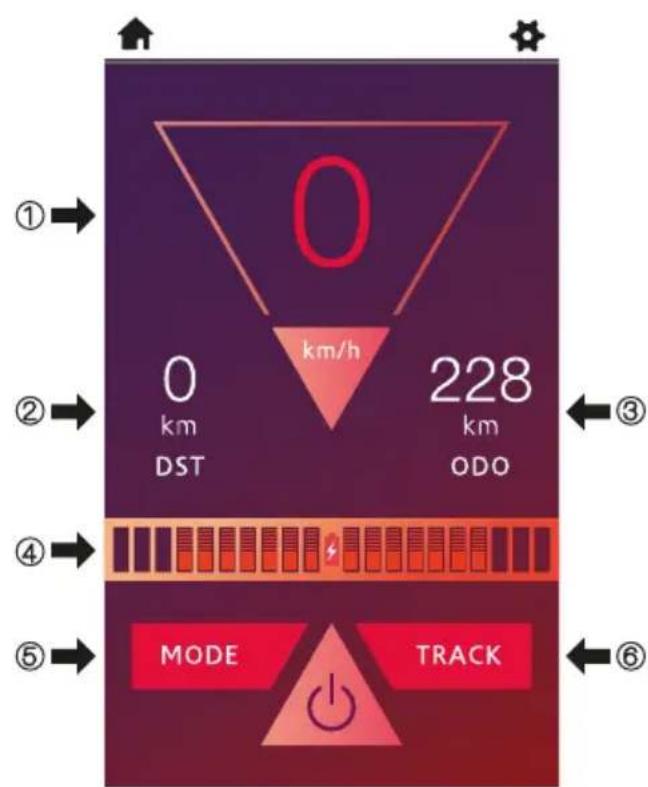

MOBILE APP

①→ 0 km/h 0 km DST 228 km ODO ②→ ③← ④→ MODE TRACK ⑤← ⑥←

① Velocità
② Contachilometri parziale
③ Contachilometri
④ Livello batteria
⑤ Modalità di guida
⑥ Traccia percorsi

Personalizza la tua esperienza di guida dai principianti ai livelli avanzati

Map image with labeled locations and a red line indicating a path or route, featuring Chinese text annotations.

Localizza e traccia i tuoi percorsi

QR code with embedded 'PowerPoint' logo in center

Per Android & iOS
Password: 000000

Il download della APP "Hoverboard I" è possibile anche scansionando il QR Code sopra.

BLUETOOTH SPEAKER

SEGUIRE I SEGUENTI PASSAGGI PER ASSOCIARE XDROID AD UN DISPOSITIVO.

1. Assicurarsi che le funzioni Speaker siano attive su Xdroid e sul tuo dispositivo.
2. Aprire l'applicazione sul dispositivo e connetterlo con XDroid.
3. Nel dispositivo individuare la lista degli Speakers e selezionare nella lista "XDEL01" per il mod. XDELO1, "XDELO4R" per il mod. XDELO4R e "XDELO6" per il mod. XDELO6.

RESETTARE LA MEMORIA DELLO SPEAKER

Per resettare la memoria dello speaker, bisogna resettare XDroid come illustrato a pag. 6

Speaker

mod. XDEL01

Speaker

mod. XDELO4R

Speaker

mod. XDELO6

UTILIZZO IN SICUREZZA

Siamo certi che riuscirete ad utilizzare XDroid in assoluta tranquillità e divertimento. E' sufficiente un po' di pratica iniziale, per impadronirsi appieno di questo nuovo mezzo di locomozione: abbiamo imparato ad andare in bicicletta, sullo skateboard e sugli sci. Queste esperienze vi aiuteranno a padroneggiare in breve tempo il vostro XDroid.

• Leggete attentamente il manuale.
- Assicuratevi al primo utilizzo che gli pneumatici non siano danneggiati e che non vi siano parti meccaniche mancanti.
• Non utilizzate mai XDroid con l'intento di danneggiare cose o persone.
- Non modificarne le parti meccaniche. Trattandosi di un dispositivo ad alta tecnologia, qualsiasi manomissione o modifica può causare comportamenti anomali dello stesso.

Durante l'utilizzo del mezzo assicurarsi che siano prese tutte le necessarie misure di sicurezza; in particolare ricordiamo, ancora una volta, che durante la guida è consigliato indossare casco, ginocchiere, gomitiere e guanti con protezione dei polsi.

LIMITI DI PESO DEL CONDUCENTE

E' fondamentale rispettare il limite di peso per due motivi:

Garantire la sicurezza del conducente. Ridurre il sovraccarico del XDroid.

Mod. XDEL01: il peso massimo del conducente deve essere 90 Kg, il peso minimo 15 Kg

Mod. XDELO4R: il peso massimo del conducente deve essere 120 Kg, il peso minimo 15 Kg

Mod. XDELO6: il peso massimo del conducente deve essere 120 Kg, il peso minimo 15 Kg

LIMITE DI VELOCITÀ

• La velocità massima del XDroid é:
Mod. XDELO1: 9 km orari, mod. XDELO4R 15 Km orari, mod. XDELO6: 15 km orari.
- Sotto tale velocità XDroid mantiene agevolmente l'equilibrio del conducente.
- Si prega di limitare/ridurre la velocità riportandola nel range di sicurezza nel caso questa risulti superiore a quanto sopra indicato.
- XDroid avvertirà il conducente inclinando lo scooter nel momento in cui i limiti di velocità vengono superati.

DISTANZE PERCORRIBILI

• Se la guida viene effettuata su un terreno pianeggiante, la distanza percorribile aumenta, contrariamente si riduce.
• Il peso del conducente influisce sulla distanza da percorrere.
• Una carica e una manutenzione corretta della batteria, ne aumentano la durata di utilizzo. Contrariamente se ne riduce la durata.
• Uno stile di guida con continue accelerazioni e fermate riduce la durata della batteria.

PENDENZA

• Non utilizzare XDroid su percorsi con pendenza superiore a 12°.
• Se la pendenza è superiore a 12° si rischia di perderne il controllo.

COME SI GUIDA

È necessario leggere attentamente le istruzioni qui sotto riportate prima di salire su XDroid

PER INIZIARE

• Premere il pulsante di accensione per avviare XDroid.
• Durante la salita, posizionare un piede su un lato della pedana; XDroid ne avvertirà il peso e azionerà il sistema di auto bilanciamento.
• Sollevare lentamente l'altro piede e quindi rimetterlo a terra.
• Esercitarsi un po' di volte alzando il piede e riportandolo a terra, fino a quando sarà possibile sollevarlo senza far ondeggiare XDroid.
• Tenere il più possibile la testa alta puntando lo sguardo davanti.
• Quando risulterà facile sollevare il piede da terra, senza far muovere XDroid, appoggiare il secondo piede lentamente sulla pedaliera.

PER UNA SALITA SICURA RICORDIAMO ALL'UTENTE CHE È ASSOLUTAMENTE VIETATO SALTARCI SOPRA.

• Assumere il controllo dei movimenti frontali di XDroid, ricordando che gli spostamenti dell'asse corporeo non devono essere di eccessiva ampiezza o effettuati tramite movimenti bruschi e repentini.
• Mantenere sempre il controllo dei movimenti laterali (a destra e a sinistra).
• Prima di scendere da XDroid assicurarsi che sia completamente fermo.
• Effettuare quindi la discesa, rimuovendo i piedi dalla pedana uno alla volta.

È COMUNQUE NORMALE ONDEGGIARE AVANTI E INDIETRO INVOLONTARIAMENTE LE PRIME VOLTE.

ATTENZIONE!

LA DISCESA DEVE SEMPRE ESSERE EFFETTUATA POSTERIORMENTE. IN CASO CONTRARIO, SI POTREBBE PERDERE IL CONTROLLO E CADERE.

SE XDROID NON ESEGUE L'AUTO BILANCIAMENTO, QUANDO SI SALE SULLA PEDANA IL LED DI ALLARME SI ACCENDE. NON UTILIZZARE XDROID, ATTENDERE QUALCHE MINUTO E RIPROVARE. SE SIETE SU UN PENDIO, SPOSTARSI SU UN TERRENO PIANEGGIANTE.

OPERATIVITÀ

Come già specificato XDroid si sposta in base alla percezione del baricentro del corpo su di esso. Di conseguenza:

• Se ci si trova con una eccessiva inclinazione laterale XDroid percepirà più peso sulla pedana esterna e quindi tenderà a curvare.
• Un assetto perfettamente verticale mantiene XDroid in stato di fermo, un lieve spostamento in avanti o indietro farà partire XDroid nella direzione analoga.
• La pressione sulla pedana destra o sinistra farà curvare a destra o a sinistra.

Line drawing of a human figure with marked joints and a cross symbol (no text or labels)

Line drawing of a human body with arms and legs, marked with a checkmark (no text or symbols)

Three human figure diagrams showing vertical motion with arrows indicating left and right movements (no text or symbols)

SI PREGA DI NON EFFETTUARE STERZATE STRETTE E AD ALTA VELOCITÀ: SONO SITUAZIONI PERICOLOSE PER LA GUIDA DI XDROID. SI PREGA DI NON GUIDARE IN PENDII TRASVERSALI O IN RETROMARCIA. QUESTI COMPORTAMENTI INFLUENZANO LA SICUREZZA DI GUIDA DI XDROID.

PRATICA DIGUIDA EGUIDA SICURA

Prima di un utilizzo del veicolo in strada, o comunque in uno spazio esterno, assicurarsi di aver acquisito idonea familiarità con lo strumento:

• È consigliato indossare abiti e scarpe comode al fine di godere di una maggior libertà e flessibilità nei movimenti.
• Non è consigliato utilizzare il veicolo in spazi aperti, se non se ne sono apprese completamente tutte le funzioni (spostamenti in avanti/indietro, destra/sinistra, azionamento/arresto).
• Assicurarsi che la superficie del suolo sia idonea all'utilizzo del mezzo.
• Il veicolo può essere utilizzato su più tipologie di superfici tuttavia, in caso di utilizzo su terreni irregolari o da parte di utenti poco esperti, si consiglia di mantenere bassi livelli di velocità.
• XDroid è un mezzo di trasporto progettato per viaggiare prevalentemente su una superficie liscia; ciò non significa che non possa essere utilizzato su altre tipologie di terreno. In caso di superfici non perfettamente regolari, si consiglia di mantenere una velocità moderata.
• Per utenti inesperti, si consiglia di evitare luoghi affollati, con presenza di ostacoli, o di fattori che possano costituire un pericolo per l'utente stesso o per terzi.
• I bambini, gli anziani e le donne in stato di gravidanza non dovrebbero utilizzare XDroid.
  • Non guidare in stato di ebbrezza o sotto l'effetto di farmaci o droghe.
• Rilassare le gambe durante la guida, tenere le ginocchia leggermente piegate.
  Questo aiuta a mantenere un corretto equilibrio su terreni irregolari.
  • Non trasportare oggetti durante la guida.
• Assicurarsi che i piedi siano sempre sulle pedane; la perdita di aderenza su una pedana causa lo sbilanciamento immediato di XDroid.
• XDroid è stato pensato e progettato per l'utilizzo di una sola persona. Non utilizzarlo mai in 2 o più persone
  • Non avviare o arrestare improvvisamente.
• Il peso del guidatore non deve superare il carico massimo indicato nelle istruzioni; potrebbe danneggiarsi il veicolo o si potrebbe essere soggetti a cadute.
• Il peso non deve essere inferiore al peso minimo indicato nelle istruzioni: in tal caso XDroid non rileverebbe correttamente la presenza di una persona sui sensori; prestare molta attenzione a ciò soprattutto in discesa, dove possono essere raggiunte velocità elevate, senza il corretto controllo del mezzo.
• Mantenere una velocità tale da poter essere sempre in grado di arrestare XDroid in modo adeguato.
• Se si viaggia vicini ad un altro XDroid, o mezzo simile, bisogna mantenere una distanza di sicurezza tra i 2 mezzi per evitare collisioni.
• Quando si passa attraverso le porte, ricordarsi che la vostra altezza è aumentata di 11, 12, 14 cm in base al modello Xdroid acquistato (si veda pagg. 17 e 18).
• Durante le curve prestare attenzione al centro di gravità del vostro corpo.
  Uno scarto repentino può causare una caduta.
  • Non guidare sotto la pioggia.
  • Non guidare all'indietro per lunghe distanze o ad alte velocità.
• XDroid non è un dispositivo medico di mobilità, non è equiparabile a carrozzine motorizzate per disabili o a biciclette a pedalata assistita.
• Evitare di guidare in spazi ristretti o in presenza di ostacoli.

BATTERIA

UTILIZZO DELLA BATTERIA

Verranno ora viste le modalità di ricarica e di mantenimento della batteria, nonché eventuali problematiche che potrebbero verificarsi. Per la sicurezza del consumatore e per prolungare la durata e migliorarne le prestazioni si prega di osservare quanto segue:

• Quando l'indicatore della batteria è rosso indica uno stato di carica non sufficiente. Si consiglia di arrestare XDroid.
• Quando la potenza è bassa, non c'è abbastanza energia per una guida normale. XDroid si arresterà in automatico ed inclinerà le 2 pedaliere, questo al fine di impedirne la salita e scoraggiarne l'utilizzo.
  • Non utilizzare la batteria nei seguenti casi:
• Forte odore e/o calore eccessivo.
• Perdita di liquido da essa.
• Lo smontaggio, manutenzione e sostituzione della batteria devono essere eseguiti esclusivamente da un professionista autorizzato.
  • Non toccare alcuna sostanza fuoriuscita della batteria.
  • Non lasciare che i bambini e gli animali tocchino la batteria.
• Durante la ricarica, XDroid non può essere utilizzato.
• Le batterie contengono sostanze pericolose. Non aprire la batteria e non inserire nulla al suo interno.
• Usare solo il caricabatteria in dotazione offerti dalla nostra società.
  • Le batterie al litio se sovraccaricate possono esplodere.
  • Non gettare nel fuoco.

ISTRUZIONE PER LA CARICA DELLA BATTERIA

• Individuare la porta di ricarica sul retro di XDroid.
  • Assicurarsi che sia ben asciutta.
• Collegare il caricabatterie alla rete elettrica (100V-240V\~; 50/60Hz), verificarne l'avvenuta accensione quindi collegare l'altra estremità del caricatore in XDroid.
• La spia rossa sul caricabatterie indicherà che è correttamente in carica.
• Quando la spia passa da rosso a verde, la batteria è completamente carica, staccare quindi il caricabatterie.
  • Il tempo di ricarica è di circa 2-3 ore.
• Si prega di mantenere i contatti di ricarica puliti e asciutti.
• Se la porta di ricarica è umida, non mettere in carica XDroid.

ATTENZIONE: IL MANTENIMENTO ECCESSIVO IN CARICA DELLA BATTERIA NE RIDURRÀ LA DURATA.

① ② ③ ④ Non inserire la spina del cavo di alimentazione se la porta di ricarica, il cavo di alimentazione o la presa di corrente CA sono bagnati.

Caricabatterie per Xdroid mod. XDELO1

Caricabatterie modello CP2915. Input 100-240V AC, 50/60Hz, Output 29,4V DC 1,5A. Application Company: Coming Data Co., Ltd, ADD: 5F-1 13 Wuchung 1RD Hsin Chung New Taibei 242 Taiwan; Manufacturer: Powsun Electronic Co., Ltd, ADD: 1 XingFa Road, ZhuWu YuLiangWei, QingXi Town, DongGuan GuangDong, China.

Caricabatterie per Xdroid mod. XDELO4R

Caricabatterie modello CP4215. Input 100-240V AC, 50/60Hz, Output 42V DC 1,5A. Application Company: Coming Data Co., Ltd, ADD: 5F-1 13 Wuchung 1RD Hsin Chung New Taibei 242 Taiwan; Manufacturer: Powsun Electronic Co., Ltd, ADD: 1 XingFa Road, ZhuWu YuLiangWei, QingXi Town, DongGuan GuangDong, China.

Caricabatterie per Xdroid mod. XDELo6

Caricabatterie modello CP4215. Input 100-240V AC, 50/60Hz, Output 42V DC 1,5A. Application Company: Coming Data Co., Ltd, ADD: 5F-1 13 Wuchung 1RD Hsin Chung New Taibei 242 Taiwan; Manufacturer: Powsun Electronic Co., Ltd, ADD: 1 XingFa Road, ZhuWu YuLiangWei, QingXi Town, DongGuan GuangDong, China.

TEMPERATURA DELLA BATTERIA E SPECIFICHE

Se si desidera che XDroid operi in modo efficiente, la temperatura della batteria deve essere compresa nella gamma di valori riportata di seguito e la temperatura, prima e durante la carica, deve essere entro i valori raccomandati. L'efficienza della ricarica è tanto maggiore quanto più vicina ai termini indicati. Una temperatura eccessivamente elevata o rigida ne aumenterà il tempo di ricarica e ne diminuirà l'efficienza.

Batteria.... Ioni di Litio

Tempo di carica 2 - 3 ore circa

Volt....25,2 per XDELO1; 36 per XDELO4R e 36 per XDELO6

Ampere....4,0 Ah

Temperatura di utilizzo....-10°C,+45°C

Temperatura di carica 0°C-40°C

TRASPORTO DELLEBATTERIE

Le batterie al litio sono considerate materiale pericoloso. Il loro trasporto è governato dalle leggi di ogni singolo stato. Il diritto internazionale proibisce la spedizione delle singole batterie al litio. Se spedite il vostro XDroid la batteria deve essere al suo interno.

NON E' POSSIBILE SPEDIRE LA BATTERIA SEPARATAMENTE.

MANUTENZIONE

XDroid deve essere mantenuto e pulito dopo il suo utilizzo. Seguire queste poche istruzioni per assicurare una maggiore durata ed un corretto funzionamento del mezzo.

PULIZIA

• Assicurarsi che l'alimentatore sia staccato e che XDroid sia spento prima di procedere.
- Pulire il guscio esterno di XDroid con un panno morbido e asciutto.

• XDroid è conforme allo standard IPX4, questo significa che resiste agli spruzzi, ma non può essere immerso nell'acqua.
• Non lasciare che acqua o altri liquidi entrino al suo interno, questo può causare danni permanenti alla circuiteria elettronica.
• Pulire dopo ogni utilizzo XDroid e non conservare in un ambiente polveroso.

CONSERVAZIONE

In previsione di un mancato utilizzo di XDroid per lungo tempo:

• Caricare completamente la batteria, questo eviterà che si scarichi completamente nel tempo.
  • Per periodi di tempo elevati togliere la batteria e scaricarla/ricaricarla ogni tre mesi.
  • Coprire XDroid con un panno. Polvere e sabbia possono entrare nel motore danneggiandolo.
• Conservare al chiuso, ad una temperatura secca e idonea.
  • Non conservare in un garage non riscaldato o un capannone.

IL TENTATIVO DI RIPARARE O MODIFICARE XDROID ED OGNI SUA MANOMISSIONE AN- NULLANO AUTOMATICAMENTE LA GARANZIA.

NORME DI UTILIZZO SU MARCIAPIEDI

L'UTILIZZATORE, CON RIGUARDO ALLA DISCIPLINA APPLICABILE IN CIASCUN PAESE, È TENUTO A VERIFICARE LE NORME SULLA CIRCOLAZIONE STRADALE RELATIVE AL PAESE IN CUI XDROID SARÀ UTILIZZATO. VERIFICARE ALTRESÌ LA POSSIBILITÀ DI POTER CIRCOLARE ESCLUSIVAMENTE IN AREE PRIVATE O ANCHE LA POSSIBILITÀ E DI CONSEGUENZA LE MODALITÀ DI CIRCOLAZIONE SUL SUOLO PUBBLICO.

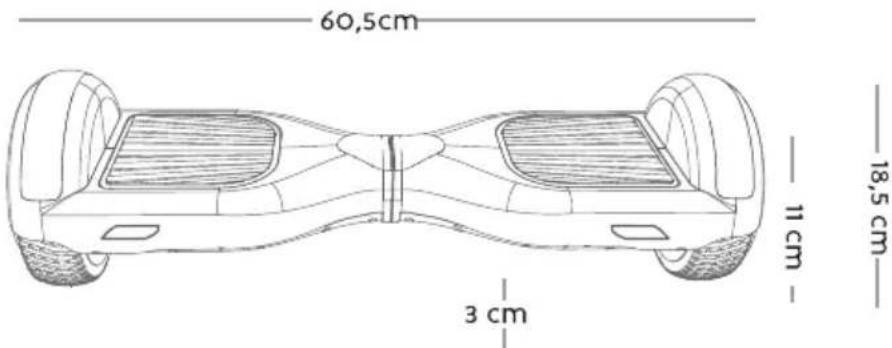

SPECIFICHE TECNICHE mod. XDELo1

Dimensioni prodotto....60.5*18.6*18,5cm
Altezza minima da terra.... 3 cm
Altezza sulle pedane 11 cm
Peso netto prodotto 10 kg
Peso massimo supportato 90 kg
Peso minimo supportato ....15 kg
Velocità massima....9 km/h
Distanza massima percorribile a piena carica.... 9 km
Raggio minimo di curvatura....o°
Massima inclinazione....12°

60,5cm 11 cm 3 cm 18,5 cm

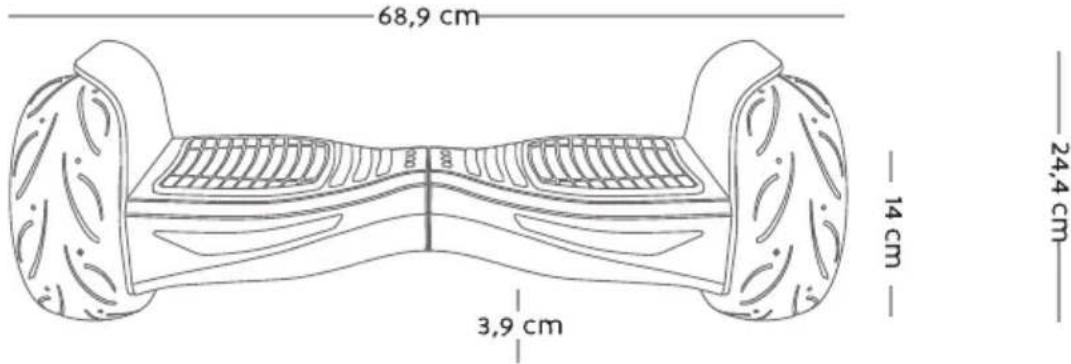

SPECIFICHE TECNICHE mod. XDELo4R

Dimensioni prodotto....68.9*22*24,4cm

Altezza minima da terra....3,9 cm

Altezza sulle pedane 14 cm

Peso netto prodotto 14,5 kg

Peso massimo supportato 120 kg

Peso minimo supportato ....15 kg

Velocità massima 15 km/h

Distanza massima percorribile a piena carica.... 12 km

Raggio minimo di curvatura....o°

Massima inclinazione....12°

68,9 cm 14 cm 3,9 cm 24,4 cm

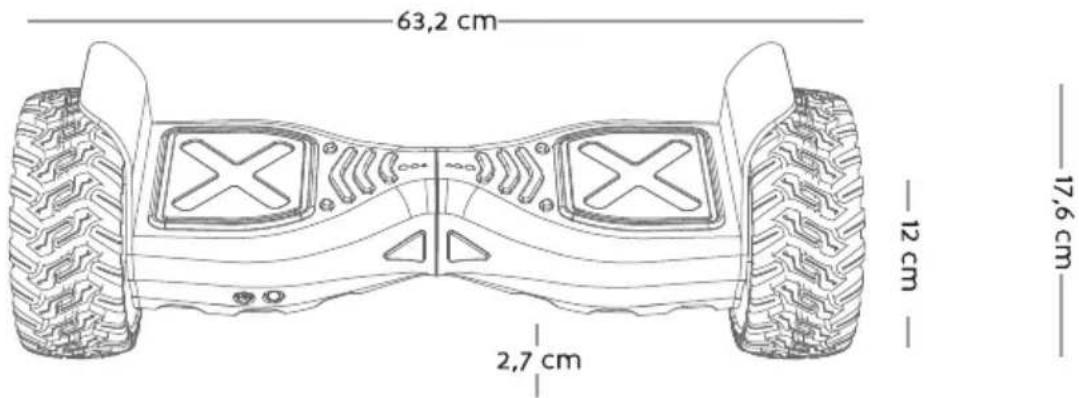

SPECIFICHE TECNICHE mod. XDELo6

Dimensioni prodotto....63,2*16,5*17,6cm

Altezza minima da terra....2,7 cm

Altezza sulle pedane 12 cm

Peso netto prodotto 11 kg

Peso massimo supportato 120 kg

Peso minimo supportato 15 kg

Velocità massima.... 15 km/h

Distanza massima percorribile a piena carica.... 12 km

Raggio minimo di curvatura....o°

Massima inclinazione....12°

63,2 cm 12 cm 2,7 cm 17,6 cm

CONDIZIONI GENERALI DI GARANZIA E ASSISTENZA PRODOTTI XD

Tutti i prodotti XD sono costruiti nel rispetto delle normative nazionali ed internazionali regolanti la qualità dei materiali utilizzati nella fabbricazione. Qualora i prodotti dovessero presentare qualche inconveniente, l'utente è pregato di avvalersi della presente Garanzia, che dà diritto ad usufruire dell'assistenza tecnica. La garanzia dei prodotti XD copre i difetti di funzionamento imputabili al processo di fabbricazione.

Nel rispetto di quanto previsto dal codice del consumo (l.206/2005)

Garanzia del dispositivo:

La durata della garanzia è di:

per usi privati mesi ventiquattro (24) dalla emissione del documento di acquisto (così come previsto dal codice del consumo)

Per usi professionali (per acquisti effettuati con emissione di fattura e partita Iva) Mesi dodici (12) come previsto dall'art. 1490 del CC.

Il cliente, per poter usufruire del servizio di garanzia, dovrà esibire il documento d'acquisto rilasciato dal punto vendita.

Il diritto alla garanzia è sempre subordinato a verifica tecnica che ne certifici la causa.

Non saranno coperti da garanzia:

a) i danni accidentali, o danni causati da trascuratezza, cattivo uso, manomissione ed ogni altro danno dovuto a negligenza del cliente

b) rimozione o danneggiamento dei sigilli di garanzia ed etichette apposte a scopo di identificazione sui prodotti.

c) utilizzo di pezzi e accessori non originali.

e) interventi software (l'installazione di software non compatibile e non autorizzato potrebbe compromettere il corretto funzionamento).

Il venditore non potrà essere ritenuto responsabile per eventuali danni che possano, direttamente o indirettamente, derivare a persone, cose e animali domestici dovuti alla mancata o errata osservazione di quanto riportato nel manuale di istruzioni del prodotto o sul prodotto stesso.

IMPORTANTE:

Prima richiedere l'intervento di assistenza tecnica di un prodotto informatico od elettronico, che conserva nella propria memoria interna od in altri dispositivi removibili dati dell'utente, è necessario salvare tutti i dati poiché potrebbero essere persi durante le fasi di lavorazione.

Informazioni su prodotti e condizioni di garanzia e centri di assistenza sono consultabili sul sito www.xd-enjoy.com o rivolgendosi al punto vendita Trony – Dml dove è stato effettuato l'acquisto.
