INSTRUKCJA OBSŁUGI Divida Isola 90.4 Sensor Globalo

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bezpieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstały wskutek blędnego montazu i wadłowej instalacji wentylacyjnej.

W następujących przypadkach gwarancja nie będzie udzielana:

• Uzytkowanie sprzętu w gastronomii.
• Uzytkowanie sprzętu inne niż w gospodarstwie domowym.
• Uzytkowania niczgodnego z instrukcia obsługi lub niczgodnego z przeznaczeniem.
  • W zdarzeniach losowych, jak: nickontrolowany skok napięcia elektrycznego, zalanie woda, zatkanie przewodu
  wentylacyjnego
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

Towar posladający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianie! Przed montażem okapu należy go rozpakować, dokonać dokładnych oględzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń.

Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmiotów, spowodowanych niestosowaniem się do zaleceń zawartych w niniejszej instrukcji a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności

GLOBALO MAX nie ponosi żadnej odpowiedzialności za nieścistości, wynikające z błędów drukarskich lub edytorskich, występujące w niniejszej instrukcji obsługi i użytkowania.

GLOBALO MAX zastrzega sobie prawo do wprowadzania modyfikacji technicznych produktów, będących w interesie użytkownika i nie mających wpływu na stopień bezpieczeństwa i główne parametry urządzenia.

Kupujący jest zobowiązany przechowywać opakowanie wraz z wszystkimi dokumentami, przez cały okres gwarancyjny.

DEKLARACJA:

Niniejszym, producent deklaruje, że ten produkt spelnia następujące europejskie dyrektywy: 73/23/EEC (dyrektywa niskonapięciowa); 89/336/EEC (dyrektywa kompatybilności olektromagnctycznej) w związku z tym urządzenie zostało oznakowane symbolem CE i wystawiona została deklaracja zgodności.

POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM:

Zgodnie z dyrektywą 2002/96/EG dotycząca postępowania ze zuzytym sprzętem (WEEE), po zakończeniu użytkowania tego urządzenia, naliczy oddać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych, pod żadnym pozorem nie wolno wyrzućać go wraz z odpadami komunalnymi. Informuje o tym odpowiednie oznaczenie na produkcie, instrukcji obsługi lub/łopakowaniu.

Komponenty zawarte do produkcji tego urządzenia nadają się do powtórnego użycia, zgodnie z ich oznaczeniem, dzięki temu, wnoszą Państwo istotny wkład w ochronę środowiska naturalnego.

Informacji o punktach zbierania i usuwania zużytych urządzeń udzieli Państwu właściwy Urząd Gminy.

Wersja instrukcji: 4.1

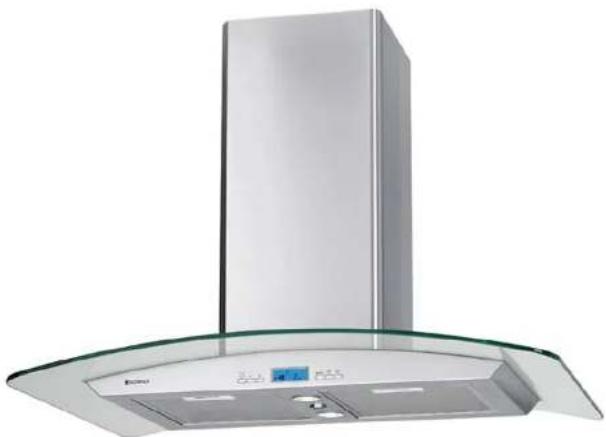

Instrukcja montażu i użytkowania

Okap kuchenny wyspowy:

DIVIDA ISOLA 90.4

Spis treści

Serwis	4
Etykieta energetyczna	4
Iustracja urządzenia	5
Wskazania bezpieczeństwa przy użytkowaniu	5
Wskazania bezpieczeństwa przy konserwacji i czyszczeniu	5
Obsługa okapu	6
Panel obsługi	6
Jaki stopień wydainości należy wybrać?	6
Funkcja BOOST	6
Włączanie i wyłączanie silnika okapu	6
Regulacja prędkości	6
Automatyka wyłączania okapu (TIMER)	6
Włączanie i wyłączanie oświetlenia	6
Konserwacja i czyszczenie	7
Okresy międzykonserwacyjne	7
Czyszczenie okapu	7
Czyszczenie metalowego filtra tłuszczowego	7
Komunikat „FILTER” na wyświetlaczu LCD	8
Wymiana filtra z wegtem aktywnym	8

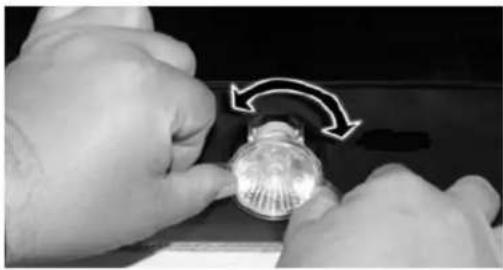

Wymiana lampy diodowe	9
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
Jak radzić sobie z problemami w eksploatacji ?	10
Okap w ogółe nie funkcjonuje	10
Wydainość jest niewystarczałaca
Podwyższony szum eksploatacyjny	10
Lampa diodowa nie działa	10
Wszystkie lampy diodowe nie działają	10
Polawlenie sie komunikatu „FILTER”	10

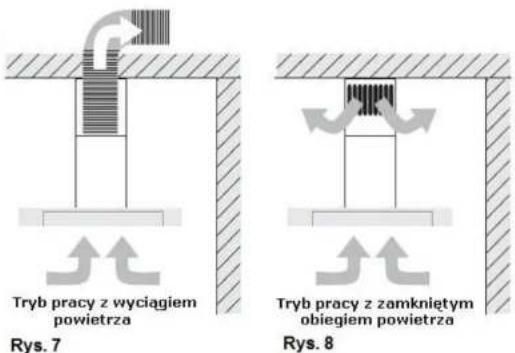

Tryb pracy z wyciągiem lub z wewnętrznym oblegiem powietrza
Sposoby zmniejszenia wpływu procesu gotowania na środowisko

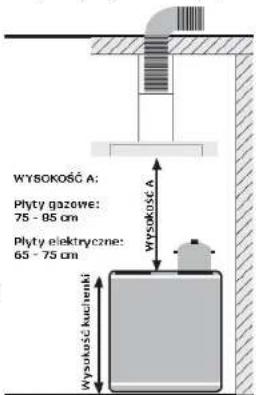

Wskazówki dla poprawnej instalacji okapu
Przylącze elektryczne	12
Zestawlenie dostarczonych części	13
Montaż okapu	14
Montaż do sufitu / konstrukcji sufitowej	14
Zawieszenie sufitowej płyty montażowej	14
Montaż konstrukcji nośnej okapu	15
Montaż katowników nośnych do sufitowej płyty montażowej	16
Montaż korpusu okapu
Wykonanie wewnętrznych połączeń elektrycznych
Wykonanie przylacza sieciowego	18
Montaż przewodu odprowadzającego	18
Montaż maskownic	18
Uruchomienie	18
Wymiary i dane techniczne	19
Informacje o gwarancji	20
Deklaracja	20
Postępowanie ze zużytym sprzętem	20

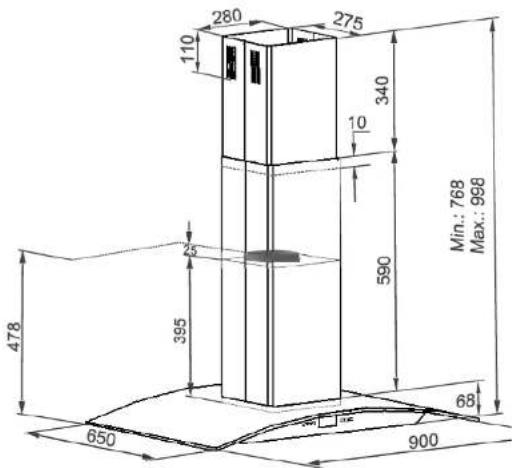

Wymiary i dane techniczne:

Napięcie:	220 - 240V
Częstotliwość:	~50 Hz
Moc silnika:	275 W
Ilość stopni prędkości:	3+1
Ośwletlenie:	2 x 3 W
Moc maksymalna:	281 W
Klasa bezpieczeństwa:	1
Średnica wylotu:	∅ 150 mm+ redukcja ∅ 120 mm

*Blędne podłączenie przewodu wentylacyjnego powaduje spadek wydajności urządzenia, każde zakamanie rury a 90 stopni powaduje spadek wydajności o około 10%. Każdy dodatkowy metr rury lub płaskiego kanału powaduje spadek wydajności o kolejne 5%. Zredukowanie śreśnicty przewodu poprzez redukcja pola przekruju poprezzneto - powoduje spadek wydajności urządzenia. Aby zachować fabryzne parametry urządzenia, należy tak planować montaż aby nie zmniejszać pola powierzchni wylotu turbiny okapu. Zamontowanie filtra węglowego w okapic obniza jego wydajność o około 25-30%.

Kazde situmienie pracy silnika, spowoduje jego przy-spieszenie oraz zwiększenie głośności pracy! W ekstremalnych przypadkach, przy diugotrwałej pracy na najwyższym stopniu prędkości I przy znacznie sdumlonym clągu, może doprowadzić nawet do spalenia silnika elektrycznego okapu.

Wykonanie przyłącza sieciowego

Po zakończeniu montazu konstrukcji nośnej okapu do sufitu, korpusu wraz z wewnętrznymi połączeniami elektrycznymi, należy wiąć wtyczkę we wcześniej przygotowane gniażdko lub kostkę elektryczną umieszczona wcewnątrz konstrukcji urządzenia, sprawdzić wprawność funkcjonowania, jeśli wszystkie funkcje działają poprawnie, należy wyłączyć zasilanie elektryczne poprzez wyłączenie odpowiedniego bezpiecznika w domowej instalacji elektrycznej.

Montaż przewodu odprowadzającego (tylko w wyciągowym trybie pracy)

Do połączenia z otworem wentylacyjnym, należy zastosować rurę z tworzywa sztucznego lub głętki przewód odprowadzający środnicy ∅ 150 mm (min. 120 mm) (nie znajduje się w zostawie).

Ważne: Przewód odprowadzający musi być przygotowany i zamontowany w suficie / konstrukcji suflbowcji przed montażem okapuł

Zamontowana w kanale wentylacyjnym runę, ew. przewód odprowadzający odciąć na odpowiednią długość, pamiątając aby poprowadzony został bez zbędnych zalamań i nierówności i połączyć go z adapterem przyłączniowym okapu. Jeśli używamy przewodu/rury o mniejszej średnicy niż średnica wylotu okapu i stosujemy redukcję, to należy ją zamontować na silikonie aby uniknąć jej ściągnięcia podczas pracy okapu.

Waźne: Jeżeli wyciąg prowadzi bezpośrednio do ściany zewnętrznej, to jego wylot musi być zaopatrzony w samoczynnie otwierającą się pokrywie z lub zawór klapowy ciągu powrotnogo (nie ma w zostawlc, można nabyć w specjalistycznych sklepach z materiplami instalacyjnymi). Wykonanie odprowadzenia zewnętrznego należy zlecić spejalisiće.

Montaż maskownic

Przy trybie pracy z obiegiem zamkniętym (pochłaniacz): maskownicę teleskopową górną ustawić tak, aby szczeliny wylotu powletrza były u góry.

Przy trybie pracy z wyciągiem: maskownicę teleskopową gówą ustawić szczelinami wyłotu powletrza na dół. Szczeliny są wtedy zakryte. Jeśli wymagane rozsumiecle maskownic nie zagwarantuje ukrycia otworów recyrkulacyjnych, wówczas sugerujemy montaż maskownic tak jak w trybie pracy z oblegiem zamkniętym!

Montaż maskownic należy przeprowadzić w następujący sposób:

Na maskownicę gółma nałożyć wykańczający pierścień sufitowy i całość nasunąć na stelaż okapu. Dosunąć maskownicę tak aby przylegała do sufitu i przymecować się za pomocą dwóch dołączonych uchwytów mocujących w sposób jak pokazano na rysunku 28 za pomocą wkrętów.

Dolną maskownicą nasuwamy na korpus tak aby naszła na maskownico gółma ukrywając jci mocowanie. Dolnej maskownicy nie mocujemy w zaden sposób, będzie się ona opierać na korpusie okapu.

Po zawioszeniu maskownic należy zostać pozostałą folię ochronną a w trudnodostępnych miejscach, szczególnie, gdzie maskownice są beleskopowo wsunieła, folię należy bardzo uważnie obciąć zyietką lub innym ostrym narzędziem, pozostawlając niewidoczne fragmenty folii. Ponownie zamontować metalowe filby thuszczowe.

Taki sposób mocowania maskownic pozwoll uniknąć ich porysowania!

Po kompletnym montażu okapu:

• Usunąć wszystkie folie ochronne, usunąć ewentualne pozostałości kleju oraz ewentualne plamy błuszczu i oleju.
• Przeprowadzić test funkcjonowania (patrz rozdział „Obsługa okapu”, strona 6). Możliwym jest wydobywanie się nieprzyjemnego zapachu z urządzenia przez klikadziesiąt minut, szczególnie w oblegu zamkniętym.

Szanowni Klienci,

Gratulujemy Państwu dokonania trafnego wyboru i zyczymy wiele satysfakcji w eksplostacji nowego okapu. Nasze urządzenia prozentują nie tylko dojrzałą technikę ale także funkcjonalność, innowacyjne wzornictwo i przomyślane rozwiązania konstrukcyans.

Prosimy o uważne zapoznanie się z niniejszą Instrukcją a także o przestrzeganie zawartych w niej regul bezpieczeństwa użytkowania.

Zespół Firmy GLOBALO MAX Krzysztof Błażowski

Dia zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowanlu zakupłonego urządzenia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującymi symbolami:

Symbol UWAGA, wskazuje na możliwe niebezpieczeństwa w użytkowaniu okapu. Dia własnego bezpieczeństwa, wskazówki oznaczone tym symbolem należy bezwzględnie przestrzegaći

Symbol POMOC, oznacza użyteczne informacje pomocne w prawidłowej eksploatacji okapu. Wskazówki te mogą ułatwić codzienną eksploatację sprzętu a także zabszczędzić energię i czas.

Centrala Firmy

GLOBALO MAX Krzysztof Błażowski

ul. Maków 10

38-500 SANOK

POLSKA

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.globalo.pl

e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

Serwis.

Jeżeli, pomimo naszej dokładnej kontroll jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupłonego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.

Pracownicy serwisu służą swą pomocą od poniedziałku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy odczytać z tabliczki MODEL okapu.

Te informacje można znaleźć na tabliczce znamionowej. Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów.

Informacja

Zilustrowana obok tabliczka znamlonowa służy jedynie jako przykład. W każdym innym modelu rzeczywiste dane mogą się różnic od powyższych (patrz tabliczka znamlonowa wewnątrz urządzenia).

Usługi serwisowe i części zamienne

Części zamienne można nabyć w sklopach spocjalistycznych lub autoryzowanych punktach serwisowych.

GLOBALO®

Model	DIVIDA ISOLA 90.2SENSOR EKO MAX
Moc silnika	281 W
Moc oświetlenia	2 x 3W
Moc całkowita	281 W
Napięcie /częstotliwość	220-240V/50Hz
Średnica wylotu	∅ 15 cm
Numer serii	7350001
GLOBALO MAXUl. Maków 1038-500 Sanok

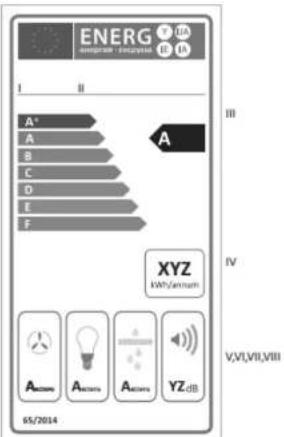

Etykieta energetyczna - Etykieta dla okapu powinna zawierać następujące informacje:

1. Nazwę lub markę dostawcy.

II. Identyfikator modelu dostawcy, czyli kod, zazwyczaj alfanumeryczny, który odróżnia specyliczny model okapu kuchennego do użytku domowego, od innych modeli o tym samym znaku towarowym lub pochodzących od tego samego producenta.

III. Klasę efektywności energetycznej okapu kuchennego do użytku domowego.

IV. Szacowane roczne zużycie energii.

V. Klasę efektywności pochłanianla zanieczyszczeń.

V1. Klase efektywności oświetlenia.

VII. Klasę wydajności filtracji thuszczów.

VIII. Pozlom hałasu.

Montaż korpusu okapu

Dwa haki blaszane (24) przykręcić do korpusu okapu (4) (Rys.22) wkrętami 3,5x10 (17).

Korpus okapu z zamontowanymi hakami nasunąć na blok silnika a haki pcwnie zawiesić w odpowiednich otworach Abb.23.

Korpus okapu (4) połączyć z blokiem silnika przy użycłu czterech śrups M5x20 i odpowiednich podkładek (13) (POŁĄCZENIE A str.13)

Wykonanie wewnętrznych połączeń elektrycznych

Rys. 22

TYL OKAPU

Rys. 23

Kabel do obśw letionia poraczyć z dwoma błarymi dw Bulgarianowymi wtyczami. Zwirość uwagę na to, by po wykonanciu połączenia żaden z kabii nie dotykał lamp lub opraw lamp diodowych oraz żaden z pinów nie jest zagnięty. Otorwoży szarą skrzynkę przy resonzy. W tym celu ścisanę i pocnieść pokrywę (Rys.24). Następnie kostkę z płaskim kabłem od panelu obsługi wełknać w przewoldziane do tego gniażdko (Rys.25). Ponownie natożyć pokrywę i zatrzasnąć ja przez lekkł nackśc (Rys.26). Wewnętrzne okobłowanie jest tym samym wykonane (Rys.27) Identycznie podłączyć czerwoną wytrzcę do cuźnika pary

Rys. 24 Nacisnąć: zójac skrzynke połączeń...

Rys. 26 ...wpleć wtyczku storowania w uniezu...

Rys. 26 ...zalożyć i zopiąć skrzynką połączeń...

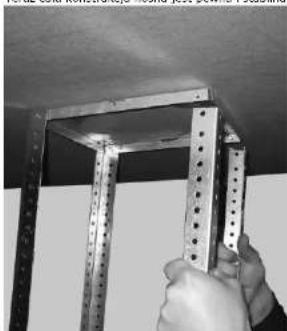

Montaż kątowników nośnych do sufitowej płyty montażowej

W pierwszej kolojności należy zawiesić haki dwóch tylnych kątowników nośnych (23) w otworach sufitowej piyty montażowej (21) (Rys.17), nalczy przy tym zwrócić szczególną uwagę, aby haki kątowników dokładnie zaczopiiły się za te otwory (Rys.18).

W celu zawleszenia dwóch przednich kątowników nośnych na płycie suftowej, należy je pewnie chwydć dłośmi i przekręcić delkatnikie wzdłuż osi pionowej, tak aby wystające haki na kątownikach mogły zostać wsunięte w otwory płyty montażowej (21).

Następnic, wkrętami 3,5x10 mm (17) nalczy pownic dokręcić wszystkie kątowniki nośne (23) do płyty suftowej (21) (Rys.20).

Dla uzyskania odpowiedniej stabilności konstrukcji, należy pomiędzy kątowniki nośne wrożyć wkład stabilizujący (22) i przykrędcę go przy użycłu wkrętów (17).

Teraz cała konstrukcja nośna jest pewna i stabilna (Rys.21).

Rys. 18

Rys. 21

Wkład stabilizujący (22)

1 Otwory wylatowe 2 Maskownica górna 6 Filtry przeciwłuszczowe 7 Oświetlenie
3 Maskownica dolna 4 Korpus okapu 5 Sterowanie 8 Szyba 9 Czujnik pary

Wskazania bezpieczeństwa przy użytkowaniu:

• Instrukcja obsługi jest częścią składową urządzenia i należy ją starannie przechowywać a w przypadku odsprzedaży urządzenia, przekazać nabywcy. Okap może być używany tylko w warunkach domowych nad kuchenkami elektrycznymi i gazowymi. Nasze urządzenia nie są przeznaczone do przemysłowego wykorzystywania. Instrukcję można pobraś ze strony www.globalo.com.pl
• Podczas ekspioatacji okapu metalowe filtry tłuszczowe muszą zawsze być zainstalowane, w przeclwnym razle tłuszcz może gromadzić się w okapie oraz w systemie wentyacyjnym.
• W przypadku użytkowania kuchni gazowych trzeba zwrócić szczególnie uwagę na to, aby nie używać painika bez postawionego na nim naczynia. Przy otwartym piomieniu gazowym części okapu mogą zostać uszkodzone przez silnie wzrastającą ilość ciepla.
• Niedozwolone jest flambirowanie (przygotowanie potraw skropionych alkoholem i ich zapalenic) pod okapom z powodu niebezpieczeństwa pozaru. Wznoszący się płomień moze zapalić tłuszcz nagromadzony w filtrze tłuszczowym.
• Smażenie frytek lub prace kuchenne z uzycem olejów i tłuszczów pod okapem mogą być wykonywane tylko pod stałym nadzorem z powodu niebezpieczeństwa pozaru. W przypadku oleju już używanego rośnie ryzyko powstania samozapłonu.
• lione prase z otwartym ogniem są niedzwalone. Mogą one wywołać pozar i uszkodzić elementy okapu. Wyjątek stanowi właściwe użytkowanie kuchenki qazowej.
• Przy tryble pracy okapu z wyciągem i eksploatacji ogrzewania zależnego od komina (np.: pièce kałlowe, pièce kominowc, kominki) należy zatroszczyć się o wystarczający dopływ święzego powictrza do pomłoszczenia. W każdym z tych przypadków należy zaslegnąć informacji w administracji budynku i uprawnionego komiliarza.

Wskazania bezpieczeństwa przy konserwacji i czyszczeniu:

• Podczas wszystkich prac konserwacyjnych i czyszczeniu okapu, należy wyjąć wtyczkę z sied lub wyłączyć odpowiedni bezpiecznik w domowej instalacji elektrycznej.
• Okapu nie wolno czyścić parowymi urządzeniami czyszczącymi.
• Jeżeli dojdzie do zaniedbania prac konserwacyjnych i czyszczenia, istnieje niebezpieczeństwo pożaru wskutek zapalenia się nawarstwionego Łuszczu.
• Naprawy mogą być przeprowadzane tylko przez autoryzowanego specjalistę. W przypadku samowolnej ingerencji wygasają wszystkie roszczonia z tytułu rękojmi i gwarancji,

Zakupione urządzenie przeznaczone jest wyłącznie do użytkowania tylko w warunkach gospodarstwa domowego, producent i dystrybutor nie ponoszą żadnej odpowiedzialności w przypadku zastosowania sprzętu do innych celów.

Obsługa okapu

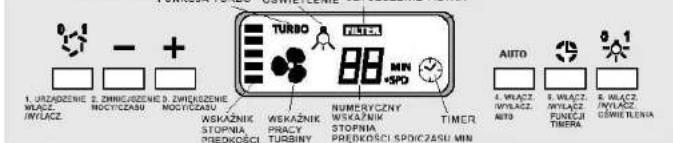

Rys.2 PANEL STEROWANIA ELEKTRONICZNEGO
FUNKOJA TURBO OŚWIETLENIE CZYSZCZENIE FILTRA

Panel obsługi

Panel obsługi znajduje się na frontowej części urządzenia. Posłada ergonomiczny kształt i jest prosty w obsłudze (Rys.2).

Jaki stopień wydajności należy wybrać?

Wydjaść sprzętu powienna być dobrana do ilości gromedzących się oparów podczas gotowania i smażenia, lzn. przy nieznacznych oparach powinien zostać wybrany niski stopion prękośo, a przy silnych oparach wyższy. Naloży przestrzegąć włączenia okapu przed rozpoczęciom gotowania, by mógł wytworzy się ruch powictrza. Wypłwa to pozytywnie na wydjaść zaszysania. Po załośczeniu gotowania urządzenie powinno pracować jeszcze przez jakiś crisis, (modelie z elektroniczną automatyką wylączenia TIMER), aby pozostałe zapachy i結果 wilgiwo mogły został odciągniete.

Włączanie i wyłączanie silnika okapu (klawisz 1)

Przcz naciśnięcie klawisza (1) urządzenie zaczyna pracować, jako domyślny ustawiony jest drugi stopień prędkości.

Regulacja prędkości (kławisz 2, 3)

Naścnieldeć klawisza „*” (2) lub „*” (3) w trakdc pracy urządzenia, spowoduje zmniejszenie lub zwiększenie Flashny a wybrany stopień他の punkości (1,2,3,4), będzie pokazany na wyświetlaczu LCD przy pomocy wkaźnike kreskowego stopnia prędkości i numerycznego „SPD”. Funkcja TURBO zostanie aktywowana, jeśli w trakdc pracy na 4 blegu (BOOST), zostanie wiśnięty klawisz „*” (3), nowczas na wyświetlaczu LCD pojawi się migający napis „TURBO” (Turbina nie przyspleszył), a po upływie około 5 minut, okap zmniejszy prędkość o jeden stopień. Jeśli funkcja nie zostanie wyłączona, okap dabei zmniejszań prędkość w minutowych dostępach crasowych, dan do osiągnięcia 2 blegu. Wtedy funkcja TURBO dezaktywuje się automatycznie. Аby wcześniej wyłączyć tą funkcję, należy wiesnąć klawisz (1)

Funkcja BOOST

Funkcja BOOST czyli pochlaniania intensywnego zostanie uruchomiona po naciśnięciu klawisza „+” (3) w trakcie pracy urządzenia na blegu trzecim. Na wyświetlaczu pojawi się wówczas pulsująca cyfra 4 i pulsujący wskaźnik stopnia predkości. Po upływie około 5 minut okap samoczynnie powróci do pracy na blegu trzecim.

Automatyka włączania okapu przez czujnik pary (klawisz 4)

Wybranie tej funkcji umożliwia automatyczne włączenie się okapu podczas gotowania, dręki zamontowanemu czujnikowi pary. Po wpierenciu trybuAUTO przez około 90 sekund trwa elektroniczna regulacja czujnika. Jeśli nie będzlemy wyłączań funkcji AUTO bo przy następnych włączeniach się okapu regulacja już nie następuje. Regulacja nastąpi po przełożecuń na tryb pracy manusinyl i następnym włączeniu trybu AUTO. Czujnik uruchamia okap zawsze na drugiem biegu, w miarę wzrostu inotswanaścy pary czujnik być zwiększal biegu i z jej spadkiem zmniejsztal az do całkowictwo wyłączenia okapo ok. 3 minutu od ustanja pary. Czujnik posiada 3 poziomy czuloski papy, aby je specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjalne zaliczów specjami. Fabrycznie jest wybrany poziom 2 - najbardzielj optymalni poziom - próg czuloski jest bardzo nikiji poziom 3 tużat czułość na parę jest najwyższa.

Automatyka wyłączania okapu (TIMER) (klawisz 5)

Uzradzenie wyposażone jest w funkcję „TIMER”, która automatycznie wyłącza pracy silnika i/łub oświetlenia. Powlna ona być aktywowana zawsze po zachoczeniu gotowania w celu usquinęta pozostałych oparów. Funkcja ta zostaje aktywowana przez wciwnięcie klawisza (4) na panelu sterującym, wuroczas na wyświetlaczu LCD pojawi się migajączy piktogrami i jednocześnie numeryczny wskaźnik prędkości „SPD” przeschodzi w tryb minutowy „MIN”. Wówiczas przyciskami (2 lub 3) ustawić żazdany czas wyłączenia okapu, (podczas gdy na wyświetlaczu LCD pulsuę symbol –), w zakrosie od 1 do 50 min (comyślnio ustawione 10 min). Zatrwidzenie wyłączenia nastęguje autonycznic, po upływie kilku sukumd bez naciskania przycisków. Czas pozostały do wyłączenia okapu jest odmiorzony i pokazywny na powiąwie kilku minutuć. Po ustawycno „TIMER”, klawiszeni (2, 3) mozymy ponownie regulować pracy silnika. Po upływie ustawionego czasu, silnik okapu i oświetlenie (jesji jest underscoret), rozstate wyłącrzny. Funkcja „TIMER“ może zostać w każdej chwilli wyłączenia poprzez ponownie wciwnięcie klawisza (4). W czasie pracy okapu a TIMERą TIMER, nacnięcie klawisza (1) spowoduje wyłączenie urządzenia i eksakowanie ustawionego czasu automatycznego wyłączenia.

Włączanie i wyłączanie oświetlenia (klawisz 6)

Oświetlenie włącza się lub wyłącza przez naciśnięcie klawisza (5)

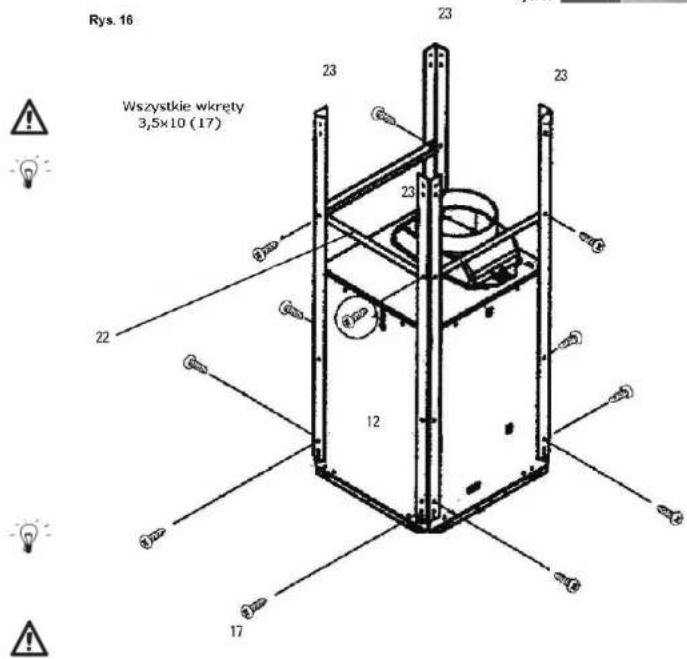

Montaż konstrukcji nośnej okapu

Mając na uwadze wymagania instalacyjne a szczególnie minimalną odległość dolnej części okapu ud powierzchni płyty kuchencj (Rys.9, str. 11; Rys.10, str. 12), należy wyliczyć wymaganą wysokość okapu a tym samym miejsce montażu kątowników nośnych (23) na bloku silnika (12) (Rys. 16).

Kątownki nośne (23) zostały nawiercone na całej długości tak aby w prosty sposób można było zamontować je na optymalnej wysokości.

Dystans pomiędzy blokiem silnika a sufitem (WYSOKOŚĆ C) można wyliczyć korzystając z Rys.9 str.11.

Każdy z czterech kątowników nośnych (23), należy przykręcić do bloku silnika (12) przy pomocy co najmniej czterech wkrętów (17) (Rys.15).

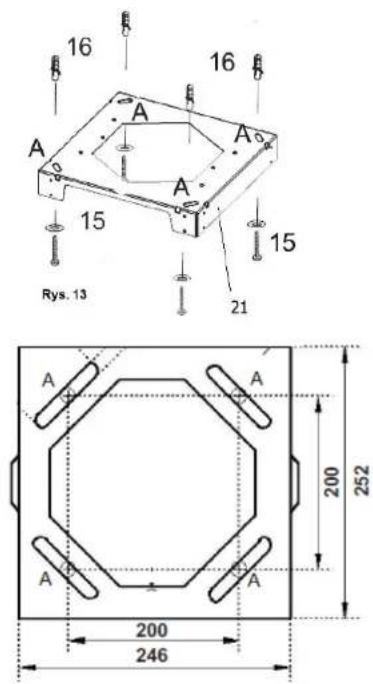

Montaż do sufitu / konstrukcji sufitowej

WYMAGANIA BUDOWLANE: Sufit ew. suftowa konstrukcja nośna, do którego będzie przytwierdzony okap, koniecznie musi być stabilny i przystosowany do jego montażu. Przy wyborze miejsca montażu, należy wziąć pod uwagę wygospodarowanie dostatecznej ilości miejsca jaką zajmuje korpus okapu.

Na podstawie wymiarów odczytanych z Rys.14, nalczy zaznaczyć na sułcie rozstaw otworów montażowych a przed przystąpienłem do wiercenia nalczy w zaznaczone miejsca przyłożyć sułtową płyte montażową i sprawdzić położenie zaznaczonych otworów (UWAGA: pamiełać o właściwym położeniu płyty – otwór B, Rys.13, oznacza przód płyty i okaput).

Suftowa płyta montażowa posiada podłużne otwory, w które wkręca się śruby kotwiące, mamy więc możliwość pewncej regulacji położenia, lecz pomimo tego otwory powinny być wiercone możliwie dokładnie!

Zawleszenie sufitowej płyty montażowej

W zaznaczonych na suficie / konstrukcji sufitowej miejscach, wywiercić cztery otwory ∅ 8 mm, włożyć w nie dyble (16) i czerema śrubami (15) wraz z odpowiednimi podkładkami (15) przykręć suftową płytę montażową (21). Należy zwrócić szczególną uwagę na jej właścowe położenie (przód okapu) oraz stabilne przymocowaneł

Konserwacja i czyszczenie

Uwaga: Przed wszystkimi pracami konserwacyjnymi i czyszczeniem należy wyjąć wtyczkę z sieci, względnie wyłączyć lub odkręcić bezpiecznik w domowej instalacji elektrycznej.

Okresy międzykonserwacyjne

Regularna konserwacja jest bezwarunkowo wymagana, aby zapewnić sprawność urządzenia na długi czas. Kiedy metalowy filtr tuszczowy jest zakany cząsteczkanii tłuszczu i brudu, funkcjonowanie urządzenia jest mocno utrudnione. Wewnątrz okapu i w systemie wontylacyjnym może dojść do niepotrzobnego nagromadzenia się tłuszczu, co z biogiem czasu może prowadzić do poowyzszonego ryzyka pożaru. Filtr z węgtem aktywnym (wymagany tylko przy trybie pracy z wewnątrznym oblegiem powietrza) nie nadaje się ani do prania ani do regeneracji. Diąteło filtr z aktywnym węgtem musi być wymieniąry w regularnych odstąpiach czasu. Pił Frameworką węglegów nie znajduje się w zestawie z okapem, jest dostarczany opcjonalnie.

• Okres między czyszczeniem metalowego filtra tiuszczowego:
  co 2-3 tygodnie (odpowiednio do częstotliwości użytkowania) lub co 20 godzin pracy urządzenia
• Okres między wymianą filtra z aktywnym węglem:
  co 3-6 miesięcy (odpowiednio do częstotliwości użytkowania)

Aby tłuszczne nie osadrzyła się na ścianach i meblach kuchennych, okresy między konserwacją i czyszczeniem powinny być przestregze. Jeśli metalowy filtr przy trybie z wewnętrznym obiegiem powietrza nie jest regularnie czyszczony, to szybłecj swoło właściwości traci filtr weglowy. Zwiększa się także zagrożenie pozarowe gdyż może dojść do zapalcenia się tłuszczu zgromadzonego na filtrach.

Czyszczenie okapu

• Wyjąć wtyczkę z sieci, względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Okapu nie wolno czyścić urządzeniem parowym!
• Niewłaściwe czyszczenie powierzchni ze stali nierdzewnej prowadzi do zmiany koloru i uszkodzeń powierzchnil
• Nieregularnie czyszczony okap może spowodować ubratę gwarancji.

Powierzchnie zewnętrzne okapu mogą być czyszczone młlekka ścilereczką ze środkiem do plelegnacji stall mierdzewnej BERNER, służy on czyszczenia, plelegnacji i konserwacji okapów i innych elementów wykonanych ze stali szlachetnych (inoxu), zarówno tych matowych, jak i polerowanych (z nobeskiem) równolende du struktury sziliu stali szlachetnej.

Z jego pomocą jednym ruchom z łatwość i bez pozostałiamia smug można usunąć pył, brud, płuszczy i odciski palców. Wyczyszczone powłożecznie znacznie dłużej pozostają później czysto i byszczego. Utrzymująca się dlugo warstwa ichronna odporna jest na działanie wody i zapobiega ponownemu przywieraniu zanierczyszczeń. Środek BERNER posiada przez/mcysta, płynną konsystencję oraz ma działanie autystatyczne. Agresynew áradki czyszczące, jak np. plyn oktowy, proszek do szorowania, granulat śclemy, cit i ostre przedmioty uszkadzają powlokę okapu.

- wyjęcie metalowego filtra

Wyjąć filtry przeciwtłuszczowe poprzez naciśnieście listwy uchwytu lekko do tyłu i wyciągnąć filtr ukośnie w dol. Listwa uchwytu posiada zabezpieczenie na wypadek odwrotnego założenia filtra możemy ją także nacisnąć np. za pomocą długopisu.

- czyszczenie metalowego filtra tłuszczowego

• Namoczyć metalowy filtr w ciepiej wodzie z płynem do mycia naczyń, czyścić miękka szczotką, a następnie spłukać lebnią woda. Ewentualnie powtórzyć proces czyszczenia.
• Filtry metalowe mogą być czyszczone także w zmywarkach przy normalnym programie i temperaturze nie wyższej niż 55 °C.

Wskazówka

Przy czyszczeniu metalowego filtra przeciw-tłuszczowego zwracać uwagę na to, aby siatka nie została uszkodzona. Częste mycie i stosowanie agresywnych środków czyszczących może spowodować odbarwienia. Nie mają one wpływu na funkcjonowanie filtra i nie stanowią podstawy do reklamacji!

Po czyszczeniu osuszony filtr metalowy wstawić do ramy okapu najpierw tylną krawędzia. Podnieść filtr do góry, na krótko przycisnąć listwę uchwytu i umieścić filtr w ostatecznym położeniu.

Komunikat „FILTER” na wyświetlaczu LCD

Komunikat „C” pojawia się na wyświetlaczu po upływiec około 20 godzin pracy urządzenia, należy wówczas w założności od zabrudzenia wyczyścić metalowo filtry tłuszczowo.

Po wyczyszczeniu filtrów, komunikat ten nalczy usunąć z wyświetlacja w następujący sposób:

- Wcinesąć i przytrzymąć przez około 3 szk. klawisz włączczenia okapu (1) Rys 2, po jednym, krótkim sygnałe (bcep), komunikat „FILTER” zlnikne z wyświetlacza LCD. Tą czynność możemy przeprowadzić zarówno przy włączonym, jak i wyłączonym urządzeniu. W razie potrzeby filtry metalowe możemy czyścić częścić niż co 20 godzin!

- Informacja o konieczności czyszczenia filtrów tłuszczowych będzie pajawiać się cyklicznie, po około 20 godzinach pracy.

- Jeśli zdarzy się przypadek, że nie powłedzie się usunięcie tego komunikatu w wyżej opisany sposób, należy wówczas odłączyć urządzenie z sieci elektrycznej na około 15 - 20 sek., włączyć ponownie zasilanie i powtórzyć wyżej opisane czynności.

Wymiana filtra z węglem aktywnym

Typ filtra KSC 300 (tylko w trybie pochłaniacza z wewnętrznym obiegiem powietrza).

- Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!

• Filtr węglowy jest widoczny i dostępny po usunięciu filtrów metalowych (Rys.4a).
• Aby wyjąc filtr węglowy, należy woisnąć dwa prawe klipsy mocujące znajdujące się w ramie filtra, wówczas filtr opada lokko w dół i może zostać wyjęty (Rys.4b, Rys.4c).
• Wstawiając nowy filtr Megłowy, należy zwracać uwagę na lo, aby występy mocujące na filtrze megłowym były skierowane zgodnie do odpowiednich klipsów mocujących w ramie filtra (odpowiednie z lewej, lub prawej strony urządzenia).

- Najpierw umieścić filtr w ramie od lewej strony, przytrzymać w celu zabezpieczenia przed wypadnięciem a następnie podnieść przednia krawędź filtra do góry, umieścić w ramie do zapiecia klipsów mocujących.

Rys. 4b

Wskazówka:

- Przy tryblic z obiegiem powiętrza, po zakończeniu procesu gotowania okap powinion być włączony na około 15 minut, aby filtr węglowy został dosuszony. Przy okapach z elektronicznym sterowaniem do tego może zostać użytka automatyka wyłączenia (TIMER).

Zestawienie dostarczonych części

1 - Kabel z wtyczka
2 - Maskownica teleskopowa górna
(2 połowy)
3 - Maskownica dolna
4 - Korpus, ramka okapu
7 - Blok silnika
11 - Plastikowa redukcja 150/125 mm
13 - Mocowanie maskownicy górnej
14 - Wieszak
20 - Redukcja 15/12cm
21 - Płyta montażowa
22 - Wkład stabilizujący
23 - Kątowniki

Wskazówki dla poprawnej instalacji okapu

Przy montażu okapu w trybie wyciągu należy przestrzegać następujących wskazówek;

• W pomieszczeniach, gdzie będzie zainstalowany okap wielkość otworu dolotowego powinna być, co najmniej tak duża jak wielkość wyciągu powietrza, aby nie powstawalo podciśnienie i aby okap funkcjonował prawidłowo.
• Waźne: w mieszkanlach, gdzie eksploatuje się urządzenia z otwartym piomieniem (np.: piece na paliwa stałe i dickło, kominki, termy itp.) z zasady być zapewniony wystarczający dopływ śwłczego powiętza. Najlepiej odbywa się to poprze wentylacyjny kanał wyciągowy i dolotowy lub oklenko uchyline. Instalacja okapu przed uruchomieniem musi być sprawdzona i zaaprobowana przez uprawnionego specjalistę.
  Z reguła, dla zapewnienia właćchnej wentylacji pomleszczeń, w których eksploatowane są inne urządzenia na paliwa stałe lub clokło, dobyw świczego powietrza powinion być trzykrotnie większy od wylotu. Trzoba przy tym wziąć pod uwagę całkowita zdolność wentylacji mieszkania (objęsto pomleszczenia, szczolność oklen itp.) Koniecznych informacji o przygotowaniach technicznych dotyczących wentylacji należy zasięgnąć u uprawnionego specjalisty.
• Okapu nie wolno w zadnym przypadku przyłączać do będących w eksploatacji kominów dymowych lub gazowych innych urządzeń (bojler, kociot, plec itp.). Nie wolno także używać kanałów, które służą do napowietrzania i przewietrzania pomieszczeń z paleniskami.
• Przy podłączeniu do nieczynnych komlnów dymowych lub gazowych trzeba uzyskać zgodę uprawnionego komliniarza.

Zawsze należy stosować się do obowiązujących, krajowych przepisów budowlanych!

Ważne informacje

• Z powodów bezpieczeństwa odstęp między dolną krawędzia okapu i płytą kuchenki elektrycznej musł wynosić co najmniej 65 cm a przy kuchenkach gazowych co najmniej 75 cm.
• Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy podane napięcie na tabliczce znamionowej jest zgodne z istniejącym miejscowym napięciem sieci. Taliczka znamionowa znajduje się wewnątrz okapu i będzie widoczna po zdjęciu metalowych filtrów.
• Przy trybie pracy z wyciągiem, system wentylacyjny musi mieć średnicą, co najmniej 120 mm. Aby zapewnić optymalną wydajność wentylacji i niski szum pracy zaleca się średnice rur 150 mm.
• Przy układaniu kanalu wyciągu trzeba wziąć pod uwagę, co następuje:
• wybierać krótkie, proste odcinki wyciągu,
• używać moziwie jak najmniej kołanek rurowych,
• nie układac rur pod ostrymi katami, lecz w łagodne luki,
• przewody wyciągu i rury 8 srechnicy mniejszej niz d 120 mm są niezdatne do użytku.
• Przy wierceniu wymaganych otworów pod dyble trzeba zatroszczyć się o to, aby podłoże było stabilne oraz aby nie uszkodzić istnicjących instalacji.
• Maksymalna masa przedmiotów umieszczanych na okapie lub powieszonych na nim nie może przekraczać 2 kilogramów!

Przyłącze elektryczne

• Okupy dostarczane są razem z przewodem elektrycznym i wtyczka. Może być ona podłączona do każdego, zainstalowanego zgodnie z przepisami i zabezpieczonego gniazda z uziemieniem (230 V / 50 Hz prąd zmienny).
• Jeśli zastosowane gniazdo po montażu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość odierzenia i celu przysztualgia oraz kongowaczkowych.
• Urządzenie odpowlada I klasie ochrony przeciwporażenlowej.
• Jeśli zaistnieje taka potrzeba można odciąć wtyczkę i przewody wpiąć bezpośrednio do kostki.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko

W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.

Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczenlami wynosi 35h pracy okapu.

Nalczy dbać na bieżące o drożność przewodów wentylacyjnych.

Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej inbansywności gotowania.

Wymiana lampy diodowej

• Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Nie patrzeć bezpośrednio na bardzo jasne światło diodowe! Unikać dłuższego naświetlenia nieosłoniętej skóry.
• Szyba żarówki diodowej jest urządzeniem ochronnym. W przypadku uszkodzenia, życie jej jest zabronione.

Żarówki diodowe można nabyć w sklepach specjalistycznych. Przy zakupie nalczy zwrócić uwagę na to, by dopuszczalna moc lampy [W] i podane napięcie [V] były zgodno z danymi na używanej lampie diodowej.

Wyjąć wtyczkę z sieci lub wyłączyć bezpiecznik w domowej instalacji elektrycznej!

Wyjąć żarówkę, obracając já ¼ obrotu w kierunku przeciwnym do ruchu wskazówek zegara.

Wstawić nową żarówkę (napięcie/moc/rodzaj trzonka - 230 V / 1,2 W / GU 10 lub GZ 10) przez wykonanie % obrołu zgodnie z ruchem wskazówek zegara.

Jak radzić sobie z problemami w eksploatacji?

Okap w ogóle nie funkcjonuje:

• Czy bezpiecznik w domowej instalacji nie został przypadkiem wyłączany? Sprawdzić dopływ pradu względnie bezpiecznik główny.
• Czy wskutok przopiecia nie został przepalony bezpiecznik toplikowy elektroniki sterującej? Sprawdzić stan bezpiecznika, natra Rus. 6
• Czy wskutek wysokiej temperatury wyłączyl się bezpiecznik termiczny silnika?
  Wyraczyć urządzenie, odczekać około 20 - 30 min. aż bezpiecznik termiczny osiągnie właściwą temperaturę i ponownie włączyć okap.
• Czy wtyczka jest włączona do siedi?
• Wyjąć wtyczkę sieciową, aby skasować elektroniką sterującę do stanu wyjściowego. Odczekać ok. 15 – 20 sekund, po czym ponownie wełknąć wtyczkę do gniazdka. Alternatywnie można także wyłączyć odpowiedni bezpiecznik na wyżej podany czas, a następnie znów włączyć.

Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny:

• Czy przekrój przewodu wentylacyjnego jest wystarczający (min. 120 mm), czy nie ma zbyt dużo zaleman i kątów ostrych?
• Czy przypadkiem w kanalc wentylacyjnym nie zakłcszczyła się klapa ciągu powrotnego (jeśli taka jest zamontowana)?
• Jeżeli kanal wentylacyjny zaopatrzony jest w kratkę wahadiową, usunąć ją.
  • Czy filtry metalowe są czyshe?
• Filtr z węglem aktywnym nie powinien być starszy niż 5 miesięcy (tylko przy trybie z zamkniętym obiegiem powietrza).
• Czy ilość powietrza odbiorancego z kuchni jest równoważona przez wystarczający dopływ świeczego powietrza (aby nie powstało podciśnienie)?

Jeżeli wydajność wciąż nie jest zadawalająca, należy zwrócić się o pomoc do naszego serwisu.

Jedna lampa diodowa nie działa:

- Wymienić lampę diodową. W tym celu przeczytać rozdział na stronie 9 „Wymiana lampy diodowej”.

Wszystkie lampy diodowe nie działają:

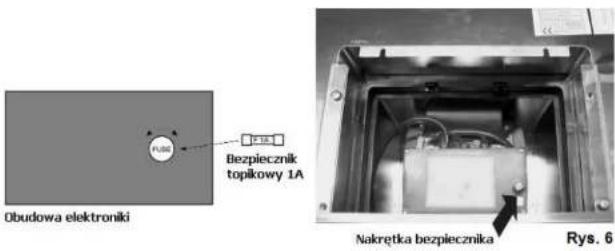

- Przy krótkim spićiu w lampie diodowej reaguje bezpiecznik topikowy w elektronice sterującej. W takim przypedku należy zastąpić uszkodzony bezpiecznik nowym, o tych samych parametrach. W tym celu ODKREĆIĆ (przeciwnic do ruchu wskazówck zogara) gniaźdo bezpiecznika znajdujące się na obudowie elektroniki, wcenątrz bloku silnika (Rys. 6.) i wymielenć go na sprawny.

Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza

Przy trybie z wyciągiem powietrza (Rys 2), opary zostają wyprowadzone do atmosfory kanałem wentylacyjnym przez system wystągu. Przy trybie z obiegiem powietrza (Rys 8) opary zostają uwolnione od resztek thuszu oraz zapachów i ponownie wydmuchiwane do kuchni. Aby zapachy były pochłaniane przez okap, naliczy obowlązkowo zastosować filtr z wiegiem aktywnym. Ten trybo pracy stosowany jest tylko wtedy, kiedy nie ma możliwości wyprowadzenia wyciągu na zownątrz.

Użycie filtra węglowego zmniejsza wydajność okapu o ok. 25-30 % zwiększając przy tym jego głośność.

Okap dostarczany jest z zakładu bez zamontowanego filtra węglowego, tzn. jest przewidziany dla trybu pracy z wyciągiem powietrza. Filtr węglowy można nabyć w naszej sieci sprzedaży.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko

W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.

Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi 35h pracy okapu.

Należy dbać na bieżąco o drożność przewodów wentylacyjnych.

Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.
