BKK-09H - Klimatyzator BEKO - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator przenośny
Model	BKK-09H
Marka	BEKO
Moc chłodnicza	2640 W
Moc grzewcza	2640 W
Przepływ powietrza	380 m³/h
Zasilanie	220-240 V ~50 Hz
Pobór mocy (chłodzenie)	950 W
Pobór mocy (ogrzewanie)	900 W
Pobór prądu (chłodzenie)	4,20 A
Pobór prądu (ogrzewanie)	4,00 A
Czynnik chłodniczy	R410A
Wymiary (szer. x wys. x gł.)	320 x 730 x 360 mm
Masa netto	22,0 kg
Poziom hałasu	56 dB
Zakres temperatur pracy	5°C – 35°C
Tryby pracy	Chłodzenie, ogrzewanie, wentylator, osuszanie, uśpienie
Zegar czasowy	0-24 h (włącz/wyłącz)
Czyszczenie filtra	Co 2 tygodnie
Zabezpieczenie sprężarki	Opóźnienie 3 minuty
Wskaźnik napełnienia wodą	Automatyczne wyłączenie przy pełnym zbiorniku
Długość węża wywiewu	26 – 149 cm (regulowana)

Często zadawane pytania - BKK-09H BEKO

Jak włączyć klimatyzator BKK-09H?

Naciśnij przycisk ZASILANIE na panelu sterowania lub pilocie. Domyślnie uruchomi się w trybie chłodzenia z wentylatorem na niskich obrotach.

Jak ustawić timer włączania/wyłączania?

Gdy urządzenie jest wyłączone, naciśnij CZASOMIERZ i ustaw godzinę włączenia. Gdy jest włączone, naciśnij CZASOMIERZ i ustaw godzinę wyłączenia. Zakres od 0 do 24 godzin.

Co oznacza migająca kontrolka napełnienia wodą?

Kontrolka NAPEŁNIENIE zapala się, gdy zbiornik na wodę jest pełny. Należy spuścić wodę postępując zgodnie z instrukcją: wyłącz urządzenie, odłącz od zasilania, odkręć korek spustowy i opróżnij pojemnik.

Jak czyścić filtr powietrza?

Odłącz klimatyzator od zasilania. Wyjmij filtr, usuń kurz odkurzaczem lub wypłucz w letniej wodzie (max 31°C). Dokładnie osusz przed ponownym założeniem. Czyszczenie co 2 tygodnie.

Dlaczego klimatyzator nie chłodzi dobrze?

Sprawdź, czy filtry nie są zabrudzone, czy wąż wywiewu nie jest zagięty lub zablokowany, czy drzwi i okna są zamknięte, oraz czy urządzenie nie stoi w bezpośrednim świetle słonecznym. Upewnij się również, że temperatura ustawiona jest poniżej temperatury pokojowej.

Czy mogę używać przedłużacza?

Nie. Zgodnie z instrukcją bezpieczeństwa, nie wolno używać przedłużaczy ani rozgałęźników. Podłączaj klimatyzator bezpośrednio do uziemionego gniazdka 220-240 V.

Jak działa tryb uśpienia?

W trybie chłodzenia temperatura po 1 godzinie wzrasta o 1°C, po 2 godzinach o kolejny 1°C i utrzymuje się. W trybie ogrzewania temperatura spada odpowiednio. Tryb uśpienia jest niedostępny w osuszaniu i wentylatorze.

Jak opróżnić zbiornik na wodę przed zimą?

Po zakończeniu sezonu wyłącz urządzenie, odłącz od zasilania, odkręć korek spustowy i spuść wodę. Następnie włącz tryb wentylatora na kilka godzin w suchy dzień, aby wysuszyć wnętrze. Pozostaw otwarty korek na 24 godziny.

Co zrobić, gdy klimatyzator wydaje głośne dźwięki?

Sprawdź, czy urządzenie stoi na równej, stabilnej powierzchni. Jeśli tak, a hałas nadal występuje, skontaktuj się z serwisem. Normalny poziom hałasu to 56 dB.

Jakie są wymiary i waga klimatyzatora?

Wymiary zewnętrzne: 320 x 730 x 360 mm (szer. x wys. x gł.), masa netto: 22,0 kg. Dzięki kółkom i uchwytowi łatwo go przemieszczać.

INSTRUKCJA OBSŁUGI BKK-09H BEKO

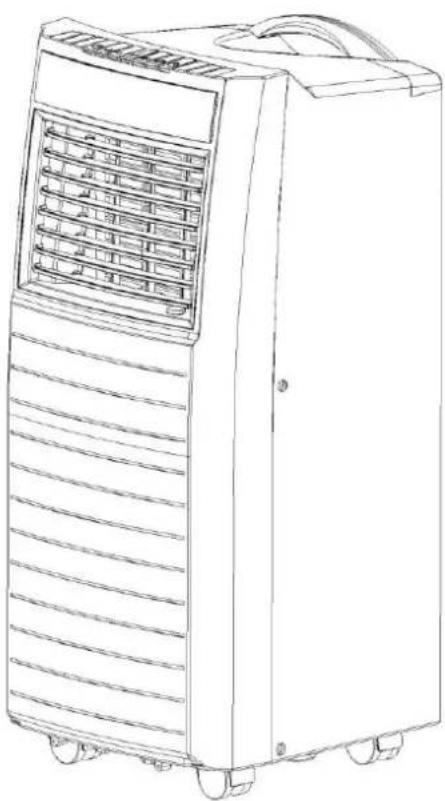

Klimatyzator Przenośny

Instrukcja Obsługi Klimatyzator Przenośny

BKK-09C / BKK-09H

Ważne jest, aby przed użyciem swego nowego nabytku przeczytać niniejszą instrukcję i stanowczo zalecamy, aby zachować ja w bezpiecznym miejscu do wglądu w przyszłości.

Spis treści

Instrukcje zachowania bezpieczeństwa 1-2

Części składowe ....3

Ustawienie 4

Panel sterowania ....5

Pilot zdalnego sterowania....6

Działanie 7

Opróżnianie pojemnika na wodę....8

Czyszczenie....9

Usuwanie usterek ....10

Instrukcje zachowania bezpieczeństwa

UWAGA!

• Urządzenie to przeznaczone jest do pracy wewnątrz pomieszczeń.
• Urządzenie to nie jest przeznaczone do chłodzenia serwerowni, oszkłonych werand, ani pomieszczeń, w których stale wytwarza się znaczne ilości ciepła.
• Dane znamionowe zasilania: Urządzenie to musi być przyłączone do uziemionego gniazdka sieci 220-240V\~ /50Hz.
• Należy je zainstalować zgodnie z przepisami kraju, w którym jest użytkowane. W razie wątpliwości co do instalacji elektrycznej jej sprawdzenie i w razie potrzeby modyfikację należy zlecić wykwalifikowanemu elektrykowi.
• Do przyłączenia tego urządzenia do zasilania nie wolno użyć przedłużacza ani rozgałęźnika.

Jeśli w pobliżu nie ma gniazdka elektrycznego, należy zlecić jego zainstalowanie uprawnionemu elektrykowi.

• Ten klimatyzator jest bezpieczny. Jednakże przy użytkowaniu go, tak jak wszystkich urządzeń elektrycznych, należy zachować ostrożność.
• Trzymajcie go poza zasięgiem dzieci.
• Nie należy go czyścić spryskując wodą ani zanurzając go w wodzie.
• Nie należy wsadzać żadnych przedmiotów do otworów urządzenia.
• Przed czyszczeniem klimatyzatora lub jakichkolwiek jego komponentów należy odłączyć go od zasilania.

OSTRZEŻENIE!

• Nie wolno używać klimatyzatora z uszkodzonym przewodem zasilającym lub wtyczką.
• Nie należy prowadzić przewodu zasilającego ponad ostrymi krawędziami.
• Aby uniknąć zagrożenia, wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi.
• jego agentowi serwisowemu lub wykwalifikowanej osobie.
• Wszelkie czynności obsługowe poza regularnym czyszczeniem i wymiana filtra należy powierzyć autoryzowanemu punktowi serwisowemu. W przeciwnym razie narażacie się na utratę gwarancji.
• Warunki i procedury gwarancji oraz instrukcję korzystania z niej zamieszczono na stronie gwarancji.

Instrukcje zachowania bezpieczeństwa

Klimatyzatora nie należy używać:

Jeśli przewody w kablu zasilającym są przetarte lub odcięte.

Gdy w pobliżu mogą być małe dzieci bez opieki.

Na pochyłej lub nierównej powierzchni.

Blisko źródła ciepła

Urządzenie to nie jest przeznaczone do samodzielnych napraw.

Jeśli zagraża mu rozlanie na nie jakiegoś płynu.

Wewnątrz pomieszczenia, gdzie narażone byłoby na działanie warunków atmosferycznych.

W warunkach stałego i znacznego zawilgocenia.

Do przyłączenia do zasilania nie należy użyć przedłużacza.

Tam, gdzie przewód zasilający może ulec uszkodzeniu.

Gdzie mogą je uszkodzić jakieś chemikalia.

Gdzie zagraża mu ingerencja przy użyciu obcych przedmiotów.

UWAGA!

Przed pierwszym uruchomieniem klimatyzatora prosimy upewnić się, że stał prosto przynajmniej przez 2 godziny przed załączeniem.

Nie należy używać klimatyzatora w temperaturach poniżej 5 °Cani powyżej 35°C

Urządzenie to zawiera R410A. Zużytych urządzeń elektrycznych nie wolno wyrzucać do śmieci razem z innym odpadkami domowymi. Należy je oddać do miejscowego punktu zbiórki surowców wtórnych, gdzie podda się je bezpiecznemu przetworzeniu.

Części składowe

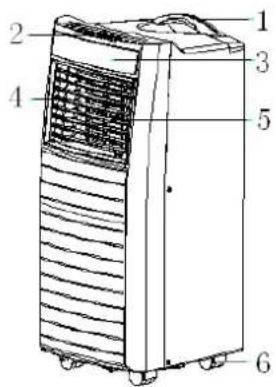

Przód

1. Uchwyt
2. Panel sterowania
3. Ekran
4. Wylot powietrza
5. Łopatka wentylatora
6. Rolka

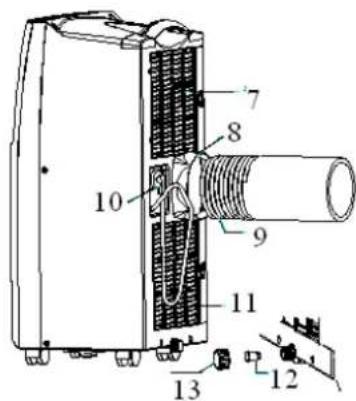

Tyl

1. Ramka górnego filtru
2. Złącze wywiewu
3. Rura wywiewu
4. Komora na przewód zasilający
5. Ramka filtru dolnego
6. Korek gumowy
7. Zakrętka korka

Sprawdź akcesoria do pakowania i przeczytaj instrukcję obsługi, aby dowiedzieć się jak ich używać.

Pilot zdalnego sterowania

Wąż wywiewu Regulowana szyna suwaka okiennego

Złącze spustowe
(tylko dla pompy ciepła)
(tylko dla pompy ciepła)

Ustawienie

Klimatyzator można łatwo przenosić z pokoju do pokoju. Należy przy tym pamiętać, że:

• Klimatyzator musi stać prosto na równej powierzchni.
• Nie należy ustawiać go koło wanny, zlewu, ani w innych miejscach stale mokrych lub wilgotnych.
• Aby zapewnić odpowiedni obieg powietrza, należy zachować co najmniej 45 cm odstęp od ścian, zasłon, firanek i źródeł ciepła.

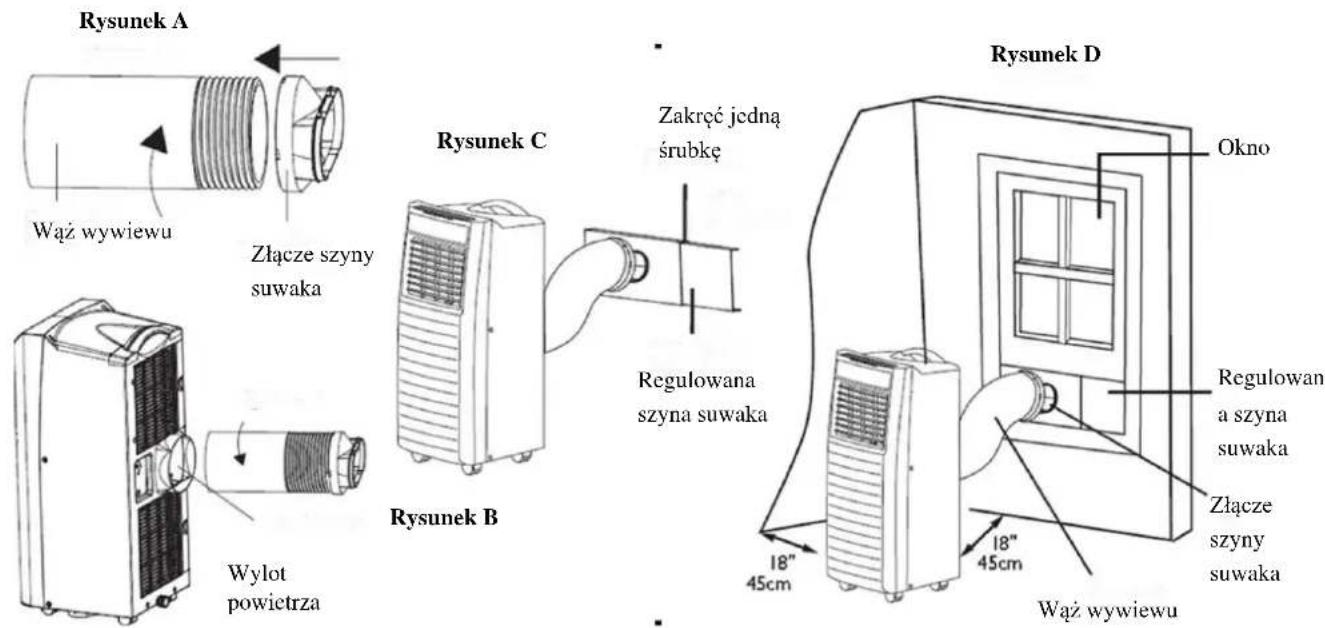

Zakładanie węża wywiewu do szyny suwaka okiennego

Uwaga: Panel okienny przeznaczony jest wyłącznie do instalowania w oknach lub drzwiach przesuwanych.

Panel okienny nie jest przeznaczony do stosowania w oknach typu piwnicznego.

Krok 1.

Przymierz panel okienny do wymiarów swego okna przesuwanego. Jeśli panel jest za duży, można go skrócić piła lub podobnym narzędziem. Jeśli jest za mały, można zamówić dodatkowy panel w sklepie internetowym, aby go przedłużyć.

Krok 2.:

Najpierw przykręć złącze szyny suwaka do węża wywiewu (Rysunek A), następnie wkręć wąż wywiewu w wylot powietrza umieszczony z tyłu klimatyzatora (przeciwnie do ruchu wskazówek zegara) (Rysunek B).

Krok 3.:

Włóż złącze szyny suwaka w regulowana szynę suwaka (Rysunek C). Rozciągnij szynę suwaka na długość odpowiadającą rozmiarowi okna (pionowemu lub poziomemu), a następnie zakręć śrubę aby zachować tę długość (Rysunek D). Upewnij się, że regulowana szyna suwaka jest dobrze dopasowana do okna i nie rusza się. Przejdź do zamykania i ryglowania okna na szynie suwaka zabezpieczonej w swym miejscu (Rysunek E).

UWAGA

Giętki wąż wywiewu można rozciągnąć od 26 cm do 149 cm w celu montażu.

Aby zminimalizować ewentualne straty w pokoju zalecamy, aby wąż był możliwie najkrótszy.

Długość tę specjalnie zaprojektowano stosownie do parametrów klimatyzatora.

Nie należy używać żadnych przedłużaczy tego węża, ani żadnych innych węży zamiast oryginalnego, może to bowiem prowadzić do zakłóceń w działaniu klimatyzatora.

Wywiewane powietrze musi swobodnie przepływać. Wszelkie przeszkody w tym przepływie mogą doprowadzić do przegrzania klimatyzatora.

Z wężem należy obchodzić się ostrożnie, aby go nie ścisnąć ani nie zgiąć.

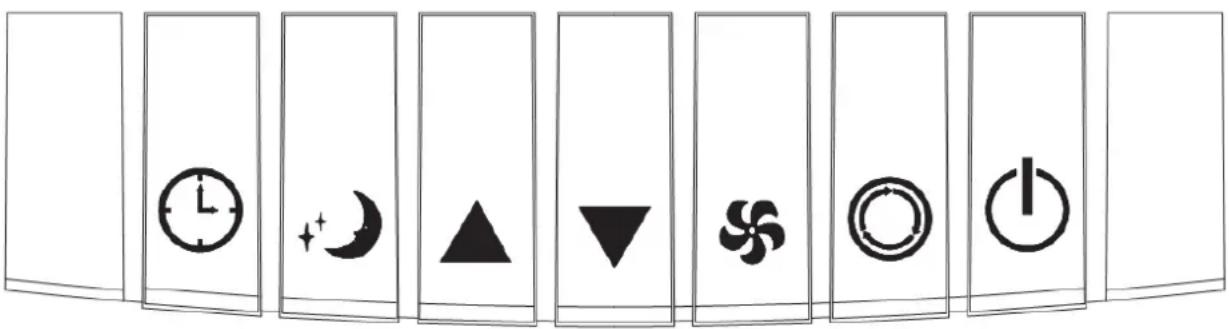

Panel sterowania

Czasomierz Uśpienie W góre W dół Wentylator Tryb Zasilanie

Przyciski na pilocie zdalnego sterowania:

1. ZASILANIE Za naciśnięciem tego przycisku załącza się i wyłącza klimatyzator. Po załączeniu klimatyzatora domyślnym trybem jego pracy jest chłodzenie z wentylatorem o niskiej prędkości.
2. TRYB: Po załączeniu klimatyzatora, w modelach tylko z chłodzeniem, naciśnięciem tego przycisku wybiera się tryb chłodzenia, odwilgacania, wentylatora i nagrzewania(opcja).
3. WENTYLATOR: Po załączeniu klimatyzatora naciska się ten przycisk, aby wybrać prędkość wentylatora (szybką lub wolną).
4. W DÓŁ: W trybie chłodzenia lub nagrzewania przyciskiem tym obniża się temperaturę w zakresie od 16 do 31°C; w trybie czasomierza obniża się nim nastawiona godzinę i minuty załączenia lub wyłączenia klimatyzatora.
5. W GÓRĘ W trybie chłodzenia lub nagrzewania przyciskiem tym podwyższa się temperaturę w zakresie od 16 do 31°C.
6. Uśpienie W trybie chłodzenia przyciskiem tym załącza sie i wyłącza funkcję uśpienia.
7. CZASOMIERZ Gdy klimatyzator jest załączony lub w trybie gotowości, przyciskiem tym nastawia się godzinę załączenia lub wyłączenia z zakresy od 0 do 24 godzin.

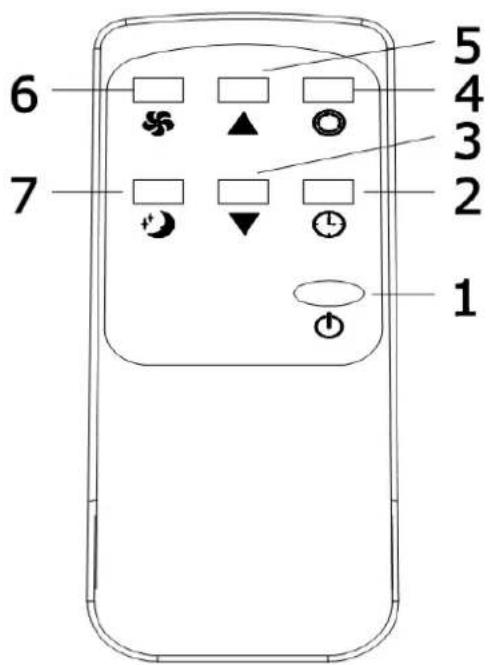

Pilot zdalnego sterowania

1. Zasilanie 2. Czasomierz 3. W dół 4. Tryb
2. W góre 6. Wentylator 7. Uspienie

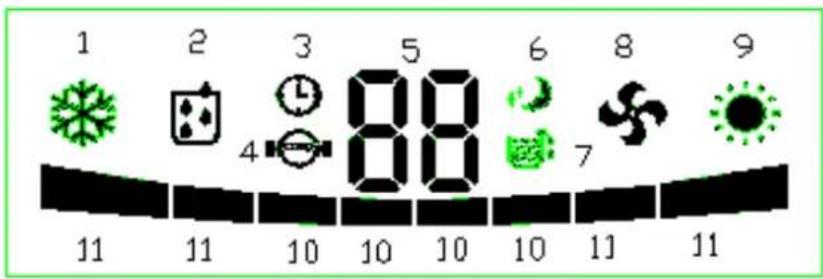

Ekran

1. Wskaźniki trybu chłodzenia
2. Wskaźniki trybu odwilgacania
3. Wskaźniki trybu czasomierza
4. Wskaźniki działania sprężarki
5. Wyświetlacz temperatury
6. Wskaźniki trybu uśpienia
7. Wskaźnik napełnienia wodą
8. Wskaźniki trybu wentylatora
9. Wskaźniki trybu nagrzewania (opcja)
10. Wentylator wolny
11. Wentylator szybki

Metody obsługi

Tryb chłodzenia

Po załączeniu klimatyzatora domyślnym trybem jego pracy jest chłodzenie przy temperaturze 22°C z wentylatorem o niskiej prędkości.

Naciśnij "TRYB" (MODE), aby wybrać tryb chłodzenia, zapalą się wskaźniki trybu chłodzenia.

·Naciśnij “ W GÓRE” (UP) lub “ W DÓŁ” (DOWN), aby nastawić temperaturę (od 16°C do 31°C).

Naciśnij "WENTYLATOR" (FAN), aby wybrać jego wolne lub szybkie obroty.

Tryb nagrzewania (opcja)

-Naciśnij "TRYB" (MODE), aby wybrać tryb nagrzewania, zapalą się wskaźniki trybu nagrzewania.

- Naciśnij “ W GÓRE” (UP) lub “ W DÓŁ” (DOWN), aby nastawić temperaturę (od 16°C do 31°C).

Naciśnij "WENTYLATOR" (FAN), aby wybrać jego wolne lub szybkie obroty.

Uwaga: Gdy klimatyzator pracuje w trybie nagrzewania, jeśli nie chcesz wtedy opróżniać zbiornika na wodę, możesz przyłączyć rurę spustu wody, aby usuwać ją ciągle.

Tryb wentylatora

Naciśnij 'TRYB" (MODE), aby wybrać tryb wentylatora, zapalą się wskaźniki trybu wentylatora.

-Naciśnij "WENTYLATOR" (FAN), aby wybrać jego wolne lub szybkie obroty.

·Funkcji temperatury i uśpienia nastawić nie można.

Tryb czasomierza

W trybie gotowości naciśnij "CZASOMIERZ" (TIMER), aby nastawić czas załączenia klimatyzatora. Czasomierz się załączy.

Gdy klimatyzator jest załączony, "CZASOMIERZ" (TIMER), aby nastawić czas jego wyłączenia. Czasomierz się załączy.

Tryb odwilgacania

Naciśnij 'TRYB" (MODE), aby wybrać tryb odwilgacania, zapalą się wskaźniki trybu odwilgacania.

W trybie odwilgacania funkcji uśpienia nastawić nie można, a wentylator obraca się wolno.

Tryb uśpienia

• Za naciśnięcie przycisku "UŚPIENIE" klimatyzator przechodzi w tryb uśpienia, domyślna wartość obrotów wentylatora to wolno.
• W trybie uśpienia w trakcie chłodzenia po pierwszej godzinie nastawiona temperatura rośnie o 1°C, po drugiej godzinie rośnie o kolejny 1°C i tak już pozostaje; w trakcie nagrzewania po pierwszej godzinie nastawiona temperatura spada o 1°C, po drugiej godzinie spada o kolejny 1°C i tak już pozostaje.
• Uśpienia nie można nastawić w trybach odwilgacania i wentylatora. Sygnał napełnienia wodą, tryb gotowości klimatyzatora i zmiana trybów wyłączają uśpienie.

Zabezpieczenie sprężarki

Trzy minuty po załączeniu lub ponownym uruchomieniu klimatyzatora rusza sprężarka.

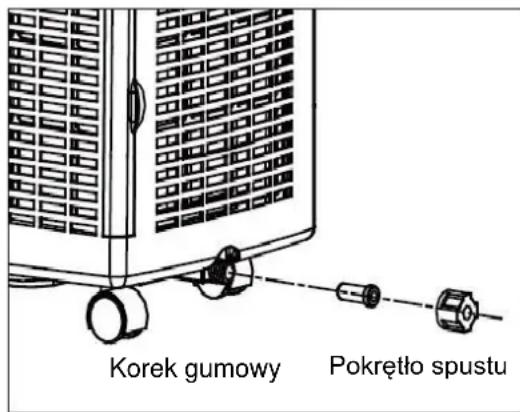

Opróżnianie pojemnika na wodę

Gdy zapali się lampka alarmu NAPEŁNIENI, należy spuścić wodę z klimatyzatora. Na koniec sezonu klimatyzacyjnego należy ją spuścić przed odstawieniem klimatyzatora. W każdym przypadku zalecamy następujące postępowanie.

Wyłącz klimatyzator wyjmij wtyczkę z gniazdka zasilającego.

- Na podłodze pod otworem spustowym postaw jakiś pojemnik lub naczynie. Naczynia tego używa się tylko na czas spuszczania wody, lepiej nie zostawiać go tam, aby ciągle kapała do nie go woda, bo łatwo może się przelać.

Zdejmij zakrętkę spustu.

- Wyjmij gumowy korek, woda wypłynie do naczynia. Gdy naczynie już jest prawie pełne, włóż korek z powrotem, aby przerwać spływ wody, i opróżnij je. Powtarzaj te czynności, aż wyleje się cała woda.

- Przed odstawieniem klimatyzatora na zimę załącz go w trybie wentylatora któregoś ciepłego, suchego dnia na parę godzin, aby całkiem go we wnętrzu wysuszyć. Zalecamy także pozostawienie klimatyzatora na 24 godziny bez korka i zakrętki, aby wysechł w suchym powietrzu.

Wciśnij korek gumowy do otworu spustowego, lampka alarmu napełnienia woda powinna zgasnąć.

Zakręć zakrętkę spustu.

Dodatkowe czynności konserwacyjne przed odstawieniem klimatyzatora na dłużej Oczyć filtry

Schowaj przewód zasilający tak, jak to pokazano, zabezpiecz klimatyzator przed kurzem (z powrotem włóż w jego

oryginalne pudło) i odstaw w suche i niedostępne dla dzieci miejsce.

Aby zabezpieczyć klimatyzator przed kurzem, odstaw go w suche i niedostępne dla dzieci miejsce.

Nie stawiaj na klimatyzatorze żadnych ciężkich przedmiotów.

Czyszczenie

Przed rozpoczęciem czyszczenia nie zapomnij odłączyć klimatyzatora od zasilania (gniazdka).

Obudowa

Obudowę wyciera się do czysta miękką, wilgotną ściereczką.. Nie należy stosować silnych środków chemicznych, wyrobów ropopochodnych, detergentów, tkanin nasączanych chemikaliami, ani żadnych innych środków czyszczących. Mogą one uszkodzić obudowę.

Filtr

Filtry czyści sie co dwa tygodnie, jeśli zatka je kurz lub pył, sprawność klimatyzatora spada.

- Luźny kurz i brud usuwa się z filtrów odkurzaczem lub lekko je trzepiąc, a potem starannie płucze się je pod bieżącą wodą (najwyżej 31°C).

Przed założeniem z powrotem do klimatyzatora starannie wyciera się je do sucha miękka ściereczką.

Usuwanie usterek

Problem	Przyczyna	Rozwiązanie
Klimatyzator nie działa.	Brak zasilania	Załącz zasilanie
	zapala się wskaźnik napełnienia wodą	Spuść wodę
	Zapala się wskaźnik wyłączenia czasomierza.	Wyłącz klimatyzator na trzy minuty i ponownie załącz go.
Klimatyzator często ponownie załącza się automatycznie	Bezpośrednie działanie światła słonecznego	Zaciągnij zasłony
	Otwarte są drzwi i okna, liczne źródła ciepła w pokoju.	Zamknij drzwi i okna, usuń źródła ciepła.
	Zbyt brudne filtry.	Oczyć lub wymień filtry.
	Zablokowany wlot lub wylot powietrza	Udrożnij wlot lub wylot.
Nadmierny hałas	Klimatyzator nie stoi na płaskim podłożu.	Ustaw go na płaskim i solidnym podłożu, unikaj wstrząsów.
Nie działa sprężarka.	Załączyło się zabezpieczenie sprężarki ze zwłoką czasową.	Odczekaj 3 minuty, a potem, gdy temperatura spadnie, ponownie uruchom klimatyzator.

Uwaga:

Upewnij się, że klimatyzator jest włączony bezpośrednio do gniazdka elektrycznego.

Nie używaj przedłużaczy, ani rozgałęźników.

Upewnij się, że domowa instalacja elektryczna wytrzyma zużycie prądu przez klimatyzator.

W sytuacjach nienormalnych wyłącz klimatyzator i wyjmij wtyczkę z gniazdka.

Następnie skontaktuj się z profesjonalnym serwisem, aby zasięgnąć pomocy.

Dane techniczne

Model		BKK-07C	BKK-09C	BKK-09H
Moc chłodnicza (W/godz.)		2050	2640	2640
Moc grzejna (W/godz.)		/	/	2640
Przepływ powietrza (m3/godz.)		380	380	380
Zasilanie (V/Hz)		220-240/50	220-240/50	220-240/50
Znamionowa moc wejściowa (W)	Chłodzenie	880	950	950
	Ogrzewanie	/	/	900
Znamionowy pobór prądu (A)	Chłodzenie	3.90	4.20	4.20
	Ogrzewanie	/	/	4.00
Nazwa chłodziwa		R410A	R410A	R410A
Urządzenic wétrzowe	Wymiary zewnętrzne (mm)	320*730*360	320*730*360	320*730*360
	Waga netto (kg)	20.5	21.5	22.0
	Szum (dB)	55	55	56

Uwagi: 1. Dane techniczne to wielkości standardowe obliczone dla znamionowych warunków pracy. W innych warunkach mogą się różnić.

1. Firma nasza energicznie wprowadza usprawnienia techniczne. Zmiany danych technicznych nie będą zapowiadane. Prosimy odczytać treść tabliczki znamionowej na klimatyzatorze.
2. Wartości znamionowe testowano przy 27/19(We)35/24(Wy)20/15(We)7/6(Wy)
