F88400IM0P - Zmywarka AEG - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka do zabudowy
Marka	AEG
Model	F88400IM0P
Wymiary (wys. x szer. x gł.)	446 x 818–898 x 575 mm
Pojemność	9 standardowych nakryć
Zużycie energii (program ECO)	0,7–0,8 kWh
Zużycie wody (program ECO)	8–9 l
Programy zmywania	AUTO, PRO, SILENT, 30MIN, ECO, 50MIN, Mieszany, Delikatny
Opcje	ÖKO PLUS, ProBoost, Extra Hygiene
Funkcja Multitab	Tak (dla tabletek wieloskładnikowych)
Zmiękczacz wody	Regulowany ręcznie i elektronicznie
Oświetlenie wewnętrzne	LED
Zabezpieczenie przed zalaniem	Tak
Ciśnienie wody doprowadzanej	0,5–8 bar (0,05–0,8 MPa)
Maks. temperatura wody na dopływie	60°C
Napięcie zasilania	Patrz tabliczka znamionowa (typ. 230 V)
Kosze	Górny, dolny, kosz na sztućce
Sterowanie	Dotykowe, wyświetlacz
Czyszczenie	Filtry i ramiona spryskujące – regularnie
Części zamienne	Oryginalne części AEG

Często zadawane pytania - F88400IM0P AEG

Jak uruchomić program zmywania?

Otwórz zawór wody, włącz urządzenie przyciskiem wł./wył., zamknij drzwi, wybierz program przyciskiem Program, a następnie naciśnij Start.

Co oznacza kod błędu 10 na wyświetlaczu?

Kod ,10 oznacza, że urządzenie nie napełnia się wodą. Sprawdź, czy zawór wody jest otwarty, czy ciśnienie jest wystarczające oraz czy filtr w wężu dopływowym nie jest zatkany.

Dlaczego naczynia po zmywaniu są mokre?

Mogło to być spowodowane wybraniem programu bez fazy suszenia lub z niską temperaturą suszenia. Włącz opcję ÖKO PLUS lub po zakończeniu programu uchyl drzwi na kilka minut.

Jak wyregulować twardość wody w zmywarce?

Ustaw poziom zmiękczania wody ręcznie (pokrętło) i elektronicznie. Aby zmienić ustawienie elektroniczne, wejdź w tryb ustawiania, naciśnij jednocześnie Delay i Start, a następnie kilkakrotnie Program, aż pojawi się odpowiedni poziom.

Czy mogę używać tabletek wieloskładnikowych?

Tak, należy włączyć funkcję Multitab przed rozpoczęciem programu. Funkcja ta zatrzymuje dozowanie płynu nabłyszczającego i soli. Pamiętaj, że czas programu może się wydłużyć.

Dlaczego zmywarka nie pobiera wody?

Sprawdź, czy zawór wody jest otwarty, czy wąż dopływowy nie jest zgięty, a filtr w wężu czysty. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak wyczyścić filtry w zmywarce?

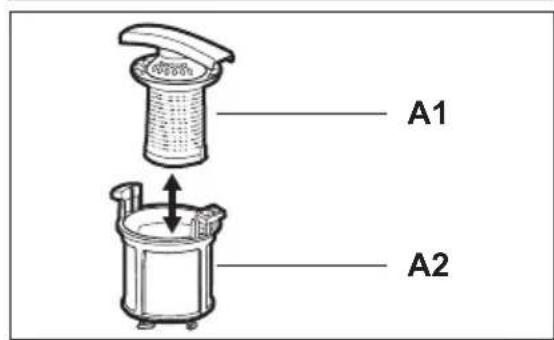

Obróć filtr (A) w lewo i wyjmij go, rozdziel części (A1) i (A2), wyjmij filtr (B). Przepłucz wszystkie elementy pod bieżącą wodą, a następnie złóż i zamontuj w odwrotnej kolejności.

Co zrobić, gdy naczynia są matowe lub mają biały nalot?

Może to być spowodowane zbyt dużą ilością płynu nabłyszczającego lub detergentu. Zmniejsz dawkę płynu nabłyszczającego (pokrętło od 1 do 4) i upewnij się, że używasz odpowiedniej ilości detergentu.

Jak włączyć funkcję Multitab?

Dotknij pole Option kilkakrotnie, aż na wyświetlaczu zapali się wskaźnik Multitab. Funkcję można włączyć lub wyłączyć tylko przed rozpoczęciem programu.

Jak anulować uruchomiony program?

Naciśnij i przytrzymaj jednocześnie przyciski Delay i Start, aż na wyświetlaczu pojawią się dwie poziome linie. Urządzenie przejdzie w tryb ustawiania.

INSTRUKCJA OBSŁUGI F88400IM0P AEG

Materiały oznaczone symbolem ⚙ należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu.

Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem ☒ razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

ODWIEDŹ NASZĄ WITRYNĘ INTERNETOWA, ABY UZYSKAĆ:

• Informacje na temat produktów
• Dostęp do broszur
• Dostęp do instrukcji obsługi
• Pomoc w rozwiązywaniu problemów
• Informacje serwisowe

www.aeg.com

LEGENDA

Ostrzeżenie – Ważne informacje dotyczące bezpieczeństwa.
i Informacje i wskazówki ogólne
Informacje dot. ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia

Z MYŚLĄ O PERFEKCYJNYCH REZULTATACH

Dziękujemy za wybór tego produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażłyśmy w innowacyjne technologie, które ułatwiają życie — nie wszystkie te funkcje można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut na lekturę w celu zapewnienia najlepszego wykorzystania urządzenia.

AKCESORIA I MATERIAŁY EKSPLOATACYJNE

W sklepie internetowym AEG można znaleźć wszystko co niezbędne do utrzymania urządzeń AEG w doskonałym stanie technicznym i wizualnym. Wśród szerokiej gamy akcesoriów, zaprojektowanych i wyprodukowanych zgodnie z wysokimi standardami jakości, oferujemy specjalistyczne naczynia kuchenne, kosze na sztućce, półki na butelki oraz torby do delikatnego prania...

Odwiedź sklep internetowy pod adresem www.aeg.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z serwisem należy dysponować poniższymi informacjami. Informacje te można znaleźć na tabliczce znamionowej.

Model

Numer produktu ____

Numer seryjny ____

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i użyciem urządzenia należy dokładnie przeczytać dostarczone instrukcje. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

BEZPIECZEŃSTWO DZIECI I OSÓB O OGRANICZONYCH ZDOLNOŚCIACH RUCHOWYCH, SENSORYCZNYCH LUB UMYSŁOWYCH

OSTRZEŻENIE!

Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Nie wolno pozwalać obsługiwać tego urządzenia osobom, w tym również dzieciom, o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych albo osobom bez odpowiedniego doświadczenia lub wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną za ich bezpieczeństwo. Nie wolno pozwalać dzieciom na zabawę urządzeniem.
• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.
• Wszystkie detergenty należy przechowywać poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte.

INSTALACJA

OSTRZEŻENIE!

To urządzenie musi zainstalować wykwalifikowana lub kompetentna osoba.

• U s u n ąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzone-go urządzenia.

• Nie instalować ani nie używać urządzenia w miejscach, w których temperatura jest niższa niż 0°C.

• Należy postępować zgodnie z instrukcjami dostarczonymi z urządzeniem.
• Należy zadbać o zainstalowanie urządzenia w meblach spełniających odpowiednie wymogi bezpieczeństwa.

Podłączenie do sieci wodociągowej

• Należy zwrócić uwagę, aby nie uszkodzić węży wodnych.
• Przed podłączeniem urządzenia do nowych rur lub do rur, które nie były używane przez dłuższy czas, należy puścić wodę i odczekać, aż pojawi się czysta woda.
• Przy pierwszym uruchomieniu urządzenia należy sprawdzić, czy nie ma wycieków.

•

Niebezpieczne napięcie.

Wąż dopływowy jest wyposażony w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

- W razie uszkodzenia węża dopływowego należy natychmiast wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z punktem serwisowym w celu wymiany węża dopływowego.

Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażenia prądem elektrycznym.

• Urządzenie musi być uziemione.
• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce

znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.

• Należy zawsze używać prawidłowo zamontowanych gniazd elektrycznych z uziemie-niem.
• Nie używać rozdzielaczy ani przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymia-nę uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Nie ciągnąć za przewód zasilający w celu odłączenia urządzenia. Zawsze ciągnąć za wtyczkę.

EKSPLOATACJA

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń.

• Z urządzenia należy korzystać w warunkach domowych.
• Nie zmieniać parametrów technicznych urządzenia.
• Noże oraz inne ostre sztućce należy wkładać do kosza na sztućce ostrzami skierowanymi w dół lub poziomo.
• Nie pozostawiać otwartych drzwi urządzenia bez nadzoru, aby nie dopuścić do potknięcia się o drzwi.
• Nie siadać ani nie stawać na otwartych drzwiach urządzenia.
• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać instrukcji bezpieczeństwa podanych na opakowaniu detergentu.
• Nie pić wody z urządzenia ani nie bawić się nią.
• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach może znajdować się detergent.

OSTRZEŻENIE!

Zagrożenie porażeniem prądem, wystąpienia pożaru lub doznania oparzeń.

• Nie umieszczać łatwopalnych produktów lub przedmiotów nasączonych łatwopalnymi produktami w urządzeniu, na nim lub w jego pobliżu.
• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.
• W przypadku otwarcia drzwi podczas cyklu pracy może dojść do uwolnienia gorącej pary.

OŚWIETLENIE WEWNĘTRZNE

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń. Widoczne światło emitowane przez diode LED – nie wpatrywać się bezpośrednio w wiąkę światła.

Dioda LED to urządzenie KLASY 2 i jest zgodna z normą IEC 60825-1: 1993 + A1:1997 + A2:2001.

Długość emitowanej fali: 450 nm

Maksymalna moc emisji: 548 μW

Aby wymienić wewnętrzne oświetlenie, należy skontaktować się z punktem serwisowym.

UTYLIZACJA

OSTRZEŻENIE!

Występuje zagrożenie uduszeniem lub odniesieniem obrażeń ciała

• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający i wyrzucić.
• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

OPIS URZĄDZENIA

1 Górne ramię spryskujące
2 Dolne ramię spryskujące
3 Filtry
4 Tabliczka znamionowa
5 Zbiornik soli
6 Pokrętło ustawienia twardości wody

7 Dozownik płynu nabłyszczającego
8 Dozownik detergentu
9 Kosz na sztućce
10 Dolny kosz
11 Górny kosz

PANEL STEROWANIA

1 Przycisk wł./wył.
2 Przewodnik po programach
3 Pole dotykowe Program
4 Wskaźniki programów
5 Wyświetlacz

6 Pole dotykowe Delay
7 Pole dotykowe Start
8 Wskaźniki
9 Pole dotykowe Option

Wskaźniki Opis

		Wskaźnik funkcji Multitab.
≡B		Wskaźnik ProBoost.
		Wskaźnik funkcji Extra Hygiene.
		Wskaźnik fazy zmywania.
		Wskaźnik fazy płukania.
		Wskaźnik fazy suszenia.
→|		Wskaźnik zakończenia programu.
		Wskaźnik płynu nabłyszczającego. Wskaźnik jest wyłączony w trakcie programu.
		Wskaźnik soli. Wskaźnik jest wyłączony w trakcie programu.
		Wskaźnik opóźnienia.
		Wskaźnik drzwi. Włącza się, gdy drzwi nie są zamknięte.
Program Rodzaj zabrudzeniaRodzaj załadunku		Fazy programu Opcje
AUTO1)	DowolneNaczynia stołowe,sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze 45°C lub 70°CPłukaniaSuszenie	ÖKO PLUS
PRO2)	DużeNaczynia stołowe,sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze 70°CPłukaniaSuszenie	ÖKO PLUSProBoost
SILENT3)	ŚrednieNaczynia stołowe i sztućce	Zmywanie wstępneZmywanie w temperatu-rze 50°CPłukaniaSuszenie
30MIN4)	ŚwieżeNaczynia stołowe i sztućce	Zmywanie w temperatu-rze 60°CPłukania
ECO5)	ŚrednieNaczynia stołowe i sztućce	Zmywanie wstępneZmywanie w temperatu-rze 50°CPłukaniaSuszenie	ÖKO PLUS
50MIN	LekkieNaczynia stołowe i sztućce	Zmywanie w temperatu-rze 55°CPłukania
6)	ZróżnicowaneNaczynia stołowe,sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze 70°CPłukaniaSuszenie	ÖKO PLUS
	Średnie lub lekkieDelikatne naczynia i szkło	Zmywanie w temperatu-rze 45°CPłukaniaSuszenie	ÖKO PLUS

1) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas trwania programu.
2) Ten program obejmuje fazę płukania w wysokiej temperaturze w celu zapewnienia lepszych rezultatów higienicznych. Podczas płukania temperatura pozostaje na poziomie 70°C przez 10 do 14 minut.
3) Jest to najcichszy program zmywania. Pompa pracuje na bardzo niskich obrotach, co pozwala obniżyć poziom hałasu. Z tego powodu program ten trwa długo.
4) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Pozwala w krótkim czasie uzyskać dobre efekty zmywania.

5) Standardowy program dla ośrodków przeprowadzających testy. W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. Dane z testów są przedstawione na osobnej, dołączonej do urządzenia naklejce.
6) Program ten umożliwia zmywanie naczyń o różnym stopniu zabrudzenia. Bardzo zabrudzone naczynia w dolnym koszu, a średnio zabrudzone – w górnym. Ciśnienie i temperatura wody w dolnym koszu są wyższe niż w górnym koszu.

Parametry eksploatacyjne

Program 1)	Zużycie energii (kWh)	Woda (l)
AUTO	0.6 - 1.2 7 - 13
PRO	1.1 - 1.2 10 - 11
SILENT	0.8 - 0.9 8 - 9
30MIN	0.7 7
ECO	0.7 - 0.8 8 - 9
50MIN	0.9 - 1.0 8 - 9
1台	1.1 - 1.2 12 - 13
1台	0.6 - 0.7 8 - 9

1) Czas trwania programu jest pokazywany na wyświetlaczu. Czas trwania programu i parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, używanych opcji oraz ilości naczyń.

FUNKCJA MULTITAB

Z tej funkcji można korzystać jedynie w przypadku używania wieloskładnikowych tabletek z detergentem.

Funkcja ta zatrzymuje dopływ płynu nabły- szczającego i soli. Odpowiednie wskaźniki są wyłączone.

Czas trwania programu może się wydłużyć.

ÖKO PLUS

Ta funkcja obniża temperaturę w fazie suszenia. Zużycie energii zmniejsza się o 25%.

Po zakończeniu programu naczynia mogą być mokre. Zaleca się pozostawienie uchylonych drzwi urządzenia do czasu wyschnięcia na- czyń.

PROBOOST

Ta funkcja zwiększa ciśnienie wody o 40% i zapewnia lepsze efekty zmywania w przypadku bardzo mocno zabrudzonych naczyń.

URUCHAMIANIE OPCJI

- Opcje należy włączyć lub wyłączyć przed rozpoczęciem programu. Opcji nie można włączyć ani wyłączyć w czasie trwania programu.

Dotknąć pola do-tykowe-go Op-tion		OKO PLUS	≡B
1 raz	wt.	wył.	wył.
2 razy	wył.	wt.	wył.
3 razy	wt.	wt.	wył.
4 razy	wył.	wył.	wt.
5 razy	wt.	wył.	wt.
6 razy	wył.	wt.	wt.
7 razy	wt.	wt.	wt.
8 razy	wył.	wył.	wył.

W przypadku zaprzestania korzystania z wieloskładnikowych tabletek z detergentem, przed rozpoczęciem stosowania oddzielnie detergentu, płynu nabłyszczającego i soli do zmywarek, należy wykonać poniższe czynności:

1. Wyłączyć funkcję Multitab.
2. Ustawić najwyższy poziom zmiękczania wody.
3. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.
4. Uruchomić najkrótszy program z fazą płukania, bez detergentu i bez naczyń.
5. Ustawić poziom zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.
6. Wyregulować dozowanie płynu nabły- szczającego.

PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy ustawiony poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, ustawić poziom zmiękczania wody. Skontaktować się z miejscowym zakładem wodociągowym, aby ustalić stopień twardości wody doprowadzanej do urządzenia.

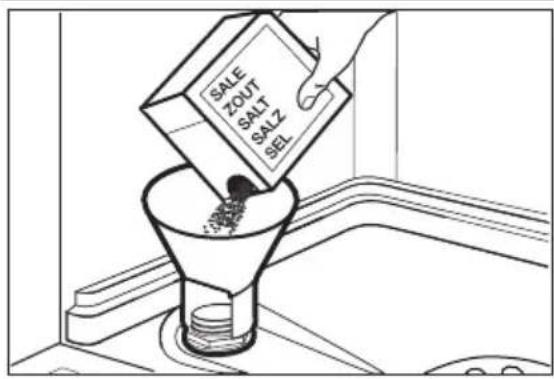

2. Napełnić zbiornik soli.
3. Napełnić dozownik płynu nabłyszczającego.
4. Otworzyć zawór wody.
5. W urządzeniu mogą znajdować się pozostałości z procesu produkcyjnego. Aby je usunąć, należy uruchomić program. Nie należy używać detergentu ani umieszczać naczyń w koszach.

Aby zastosować wieloskładnikowe tabletki z detergentem należy wybrać funkcję Multitab. Te tabletki zawierają detergent, płyn nabłyszczający oraz inne dodatki. Należy sprawdzić, czy te tabletki można stosować w przypadku danej twardości wody. Należy zapoznać się z instrukcjami przedstawionymi na opakowaniu produktu.

REGULACJA ZMIĘKCZANIA WODY

Twarda woda zawiera dużo minerałów, które mogą uszkodzić urządzenie oraz sprawić, że efekty zmywania będą niezadowalające. Zmiękczacz wody neutralizuje te minerały. Sól do zmywarek utrzymuje zmiękczacz wody w czystości oraz w odpowiednim stanie. Tabela zawiera informacje umożliwiające ustawienie odpowiedniego poziomu zmiękczacza wody. Zapewnia ona stosowanie odpowiedniej ilości soli do zmywarek i wody przez zmiękczacz wody.

Poziom zmiękczania wody należy ustawić ręcznie oraz elektronicznie.

Twardość wody				Regulacja zmiekcza-nia wody
stopnie niemieckie (°dH)	stopnie francuskie (°fH)	mmol/l stopnie	Clarka	ręczna elektro-niczna
51 - 70 91 - 125 9.1 - 12.5 64 - 88				21)	10
43 - 50 76 - 90 7.6 - 9.0 53 - 63				21)	9
37 - 42 65 - 75 6.5 - 7.5 46 - 52				21)	8
29 - 36 51 - 64 5.1 - 6.4 36 - 45				21)	7
23 - 28 40 - 50 4.0 - 5.0 28 - 35				21)	6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				21)	51)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	1	2
< 4	< 7	< 0.7	< 5	12)	12)

1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.

Regulacja ręczna

Ustawić pokrętło ustawienia twardości wody w pozycji 1 lub 2.

Regulacja elektroniczna

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Upewnić się, że urządzenie znajduje się w trybie ustawiania. Patrz punkt „Ustawianie i uruchamianie programu”.
3. Jednocześnie nacisnąć i przytrzymać Delay i Start, aż zaczną migać wskaźniki (A), (B) i (C).

4. Nacisnąć Program.

5. Wskaźniki (B) i (C) zgasną.

6. Wskaźnik (A) będzie nadal migać.

7. Na wyświetlaczu będzie widoczne ustawienie stopnia zmiękczania wody. Przykład: S \ L = poziom 5.

8. Nacisnąć kilkakrotnie Program, aby zmienić ustawienie.

9. Wyłączyć urządzenie w celu potwierdzenia.

NAPEŁNIANIE ZBIORNIKA SOLI

UWAGA!

Używać wyłącznie soli do zmywarek. Inne produkty mogą spowodować uszkodzenie urządzenia. Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Zagrożenie wystąpienia korozji. Aby tego uniknąć, po napełnieniu zbiornika soli należy uruchomić program.

1. Obrócić pokrywkę w lewo i otworzyć zbiornik soli.
2. Włać 1 litr wody do zbiornika soli (jedynie za pierwszym razem).
3. Napełnić zbiornik solą do zmywarek.
4. Usunąć sól rozsypaną wokół otworu zbiornika soli.
5. Obrócić pokrywkę w prawo, aby zamknąć zbiornik soli.

NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO

UWAGA!

Należy stosować jedynie płyn nabły- szczający przeznaczony do zmywa- rek. Inne produkty mogą spowodo- wać uszkodzenie urządzenia.

Płyn nabłyszczający jest dozowany podczas ostatniej fazy płukania i zapobiega on powstawaniu smug i plam po wyschnięciu.

1. Nacisnąć przycisk zwalniający (D), aby otworzyć pokrywę (C).
2. Napelnić dozownik płynu nabłyszczającego (A) najwyższej do poziomu oznaczenia „max”.
3. Rozlany płyn nabłyszczający należy usu- nąć za pomocą chłonnej szmatki, aby za- pobiec powstaniu zbyt dużej ilości piany.
4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

Dozowanie płynu nabłyszczającego można wyregulować za pomocą pokrętła (B) pomiędzy pozycją 1 (najmniejsza ilość) a pozycją 4 (największa ilość).

CODZIENNA EKSPLOATACJA

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Upewnić się, że urządzenie znajduje się w trybie ustawiania. Patrz punkt „Ustawianie i uruchamianie programu”.

- Jeśli wskaźnik soli jest włączony, na- pełnić zbiornik soli.

- Jeśli wskaźnik płynu nabłyszczającego jest włączony, napełnić dozownik płynu nabłyszczającego.

1. Załadować kosze.
2. Dodać detergentu.
3. Ustawić i uruchomić odpowiedni program zmywania dla określonego rodzaju naczyń i poziomu zabrudzenia.

ŁADOWANIE KOSZY

Przykłady załadunku koszy przedstawiono w dołączonej broszurze.

- W urządzeniu należy zmywać przedmioty, które są przystosowane do zmywania w zmywarkach.

• Nie wkładać do urządzenia elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.
• Nie wkładać do urządzenia przedmiotów, które mogą pochłaniać wodę (gąbki, ście-reczki).
• Usunąć z naczyń resztki jedzenia.
• Namoczyć przypalone resztki potraw.
• W y d r ązone elementy (kubki, szklanki i mi-ski) układać otworami w dół.
• Upewnić się, że naczynia i sztućce nie przylegają do siebie. Wymieszać łyżki z innymi sztućcami.
• Upewnić się, że szklanki nie stykają się ze sobą
• Małe elementy umieścić w koszu na sztućce.
• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia się nie przemieszczają.
• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swo-bodnie obracać.

STOSOWANIE DETERGENTU

UWAGA!

Stosować wyłącznie detergenty przeznaczone do zmywarek.

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).
2. Umieścić detergent w przegródce oznaczonej symbolem (A).
3. Jeśli program przewiduje fazę zmywania wstępnego, umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.
4. W przypadku korzystania z tabletek do zmywarek, włożyć tabletkę do przegródki (A).
5. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

W czasie krótkich programów zmywania detergent w tabletkach nie rozpuszcza się całkowicie i na naczyniach mogą znajdować się jego pozostałości.

Zalecamy stosowanie detergentu w tabletkach z długimi programami.

USTAWIANIE I URUCHAMIANIE PROGRAMU

Tryb ustawiania

Urządzenie musi znajdować się w trybie ustawiania, aby możliwe było wykonanie określonych czynności.

Urządzenie znajduje się w trybie ustawiania, jeśli po włączeniu:

• Włączą się wskaźniki wszystkich programów.
• Na wyświetlaczu widoczne są dwie poziome linie.

Jeśli na panelu sterowania pokazane są inne ustawienia, należy jednocześnie nacisnąć i przytrzymać Delay i Start, aż urządzenie przełączy się do trybu ustawiania.

Rozpoczynanie programu bez opcji opóźnienia

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
3. Zamknąć drzwi urządzenia.
4. Upewnić się, że urządzenie znajduje się w trybie ustawiania.
5. Nacisnąć kilkakrotnie przycisk Program aż zaświeci się wskaźnik wybranego programu.
6. Na wyświetlaczu zacznie migać czas trwania programu.
7. Zaświecą się wskaźniki faz ustawionego programu.

8. Można ustawić opcje.

9. Nacisnąć Start. Program zostanie uruchomiony.

10. Jedynie wskaźnik aktualnie trwającej fazy programu pozostanie zapalony.

11. Na wyświetlaczu pojawi się czas trwania programu, który będzie aktualizowany co 1 minutę.

Rozpoczynanie programu z opcją opóźnienia

1. Ustawić program i wymagane opcje.
2. Nacisnąć kilkakrotnie przycisk Delay aż na wyświetlaczu pojawi się wymagany czas opóźnienia (od 1 do 24 godzin).

- Na wyświetlaczu zacznie migać czas opóźnienia rozpoczęcia programu.

- Włączy się wskaźnik opóźnienia rozpoczęcia programu.

1. Nacisnąć Start. Rozpocznie się odliczanie czasu.

2. Wyświetlany czas opóźnienia rozpoczęcia programu jest odliczany w krokach co 1 godzinę.

3. Zgasną wskaźniki faz ustawionego programu.

- P o z a k o ńczeniu odliczania zostanie uruchomiony program.

– Włączy się wskaźnik aktualnie trwającej fazy programu.

Otwieranie drzwi podczas pracy urządzenia

Otwarcie drzwi spowoduje zatrzymanie urządzenia. Po ponownym zamknięciu drzwi urządzenie wznawia pracę począwszy od momentu przerwania.

Anulowanie opcji opóźnienia rozpoczęcia programu podczas odliczania czasu

Nacisnąć kilkakrotnie Delay, aż:

- Czas trwania programu jest pokazywany na wyświetlaczu.

• Zaświecą się wskaźniki faz programów.
• Program zostanie uruchomiony.

Anulowanie programu

Jednocześnie nacisnąć i przytrzymać Delay i Start.

• Włączą się wskaźniki wszystkich programów.
• Na wyświetlaczu widoczne są dwie poziome linie.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Zakończenie programu

Po zakończeniu programu zaświeci się wskaźnik zakończenia programu i na wyświetlaczu pojawi się symbol 0.

1. Otworzyć drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie.
3. Zakręcić zawór wody.

Jeśli przycisk wł./wył. nie zostanie naciśnięty, moduł AUTO OFF automatycznie wyłączy urządzenie po kilku minutach. Zapewnia to ograniczenie zużycia energii.

• Aby naczynia lepiej wyschły, należy pozostawić na kilka minut uchylone drzwi urządzenia.
• Należy odczekać aż naczynia wystygną przed ich wyjęciem z urządzenia. Gorące naczynia łatwo ulegają uszkodzeniu.
• Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego.

Na ścianach i na drzwiach urządzenia może występować woda. Stal nierdzewna stygnie szybciej niż naczy-nia.

KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy je regularnie sprawdzać i w razie potrzeby wyczyścić.

CZYSZCZENIE FILTRÓW

1. Obrócić filtr (A) w lewo i wyjąć go.
2. Aby rozebrać filtr (A), należy roz- dzielić części (A1) i (A2).
3. Wyjąć filtr (B).
4. Przepłukać filtry woda.
5. Umieścić filtr (B) w pierwotnym położeniu. Sprawdzić, czy jest zamontowany prawidłowo pod dwoma zaczepami (C).
6. Złożyć filtr (A) i umieścić go w pierwotnym położeniu w filtrze (B). Obrócić w prawo aż filtr zablokuje się.

Nieprawidłowe położenie filtrów może spowodować niezadowalające rezultaty zmywania oraz uszkodzenie urządzania.

CZYSZCZENIE RAMION SPRYSKUJĄCYCH

Nie wolno wyjmować ramion spryskujących. Jeżeli otwory w ramionach spryskujących są zatkane, zabrudzenia należy usunąć przy pomocy cienkiego i zaostrzonego przedmiotu.

Używać wyłącznie neutralnych środków do czyszczenia. Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

CZYSZCZENIE OBUDOWY

Wyczyścić urządzenie za pomocą wilgotnej szmatki.

ROZWIAZYWANIE PROBLEMÓW

Zmywarka nie daje się uruchomić lub przestaje działać podczas zmywania.

W pierwszej kolejności należy spróbować znaleźć rozwiązanie problemu (patrz tabela). W przeciwnym razie należy skontaktować się z serwisem.

Przy niektórych usterkach na wyświetlaczu pojawia się kod alarmowy:

• ,10 - Urządzenie nie napełnia się woda.

• ,20 - Urządzenie nie odpompowuje wody.
• ,30 - Włączyło się zabezpieczenie przed zalaniem.

OSTRZEŻENIE!

Przed przystąpieniem do sprawdzenia urządzenie należy wyłączyć.

Problem	Możliwa przyczyna	Możliwe rozwiązanie
Program nie uruchamia się.	Wtyczki przewodu zasilającego nie włóżono prawidłowo do gniazda elektrycznego.	Włożyć prawidłowo wtyczkę przewodu zasilającego do gniazdka.
	Drzwi urządzenia są otwarte.	Zamknąć drzwi urządzenia.
	Nie naciśnięto Start.	Nacisnąć Start.
Uszkodzony bezpiecznik w skrzynce bezpieczników.		Wymienić bezpiecznik.
	Ustawiono opóźnienie rozpoczęcia programu.	Anulować opóźnione rozpoczęcie programu lub poczekać do końca odliczania czasu.
Urządzenie nie napełnia się woda.	Zawór wody jest zamknięty.	Otworzyć zawór wody.
	Ciśnienie wody jest zbyt niskie.	Skontaktować się z miejscowym zakładem wodociągowym.
	Zawór wody zablokował się lub pokrył osadem kamienia.	Wyczyścić zawór wody.
	Zablokowany filtr w wężu dopływowym.	Wyczyścić filtr.
	Wąż dopływowy wody jest zagie-ty lub przygnieciony.	Upewnić się, że położenie węża jest prawidłowe.
	Włączyło się zabezpieczenie przed zalaniem. W urządzeniu doszło do wycieku wody.	Zamknąć zawór wody i skontaktować się z punktem serwisowym.
Urządzenie nie wypom-powuje wody.	Zatkane rozgałęzienie syfonu zlewozmywaka.	Oczyścić syfon zlewozmywaka.
Wąż spustowy wody jest zagie-ty lub przygnieciony.		Upewnić się, że położenie węża jest prawidłowe.

Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu, w którym został przerwany.

W przypadku ponownego wystąpienia problemu należy skontaktować się z punktem serwisowym.

Jeśli na wyświetlaczu pojawią się inne kody alarmowe, należy skontaktować się z serwisem.

EFEKTY ZMYWANIA I SUSZENIA SA NIEZADOWALAJACE

Problem	Możliwa przyczyna	Możliwe rozwiązanie
Naczynia nie są czyste.	Filtry są zatkane.	Wyczyścić filtry.
	Filtry są nieprawidłowo złożone i zainstalowane.	Upewnić się, że filtry są prawidłowo złożone i zainstalowane.
	Ramiona spryskujące są za-pchane.	Usunąć zabrudzenia cienkim, za-ostrzonym przedmiotem.
Wybrany program nie jest odpo-wiedni dla danego rodzaju zała-dunku lub stopnia zabrudzenia.		Należy wybrać odpowiedni pro-gram dla danego rodzaju zała-dunku i stopnia zabrudzenia.
	Nieprawidłowe ułożenie naczyń i przyborów kuchennych w ko-szach. Woda nie dociera do wszystkich naczyń.	Upewnić się, że rozmieszczenie wszystkich naczyń w koszach jest prawidłowe oraz że woda swo-bodnie dociera do wszystkich na-czyń.
	Ramiona spryskujące nie mogą się swobodnie obracać.	Upewnić się, że rozmieszczenie naczyń w koszach jest prawidło-we i nie powoduje blokowania ra-mion spryskujących.
	Użyto niewystarczającej ilości detergentu.	Upewnić się przed uruchomie-niem programu, że dodano odpo-wiednią ilość detergentu do do-zownika.
Brak detergentu w dozowniku detergentu.		Upewnić się przed uruchomie-niem programu, że dodano deter-gent do dozownika.
Ślady kamienia na na-czyniach.	Zbiornik soli jest pusty.	Upewnić się, że w zbiorniku soli znajduje się sól do zmywarek.
Ustawiony poziom zmiękczania wody jest nieprawidłowy.		Sprawdzić, czy ustawiony poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia.
Pokrywka zbiornika wody jest poluzowana.		Dokręcić pokrywkę.
Białawe smugi i płamy lub niebieskawy nalot na szklankach i naczy-niach.	Zbyt duża dawka płynu nabły-szczającego.	Zmniejszyć dawkę płynu nabły-szczającego.
	Użyto zbyt dużej ilości detergen-tu.	Upewnić się przed uruchomie-niem programu, że dodano odpo-wiednią ilość detergentu do do-zownika.
Ślady kropel wody na kieliszkach i na naczy-niach.	Zbyt mała dawka płynu nabły-szczającego.Przyczyną może być jakość detergentu.	Zwiększyć dawkę płynu nabły-szczającego.Wypróbować detergent innej marki.
Naczynia są mokre.	Program nie obejmował fazy suszenia.Program obejmował fazę suszenia o niskiej temperaturze.	W celu uzyskania lepszych efektów suszenia należy na kilka minut uchylić drzwi urządzenia.
Naczynia są wilgotne i matowe.	Dozownik płynu nabłyszczającego jest pusty.	Upewnić się, że w dozowniku płynu nabłyszczającego znajduje się płyn nabłyszczający.
	Przyczyną może być jakość płynu nabłyszczającego.	Wypróbować płyn nabłyszczający innej marki.
	Przyczyną może być jakość wieloskładnikowych tabletek z detergentem.	Wypróbować wieloskładnikowe tabletki z detergentem innej marki.Uruchomić dozownik płynu nabłyszczającego i użyć płynu nabłyszczającego razem z wieloskładnikowymi tabletkami z detergentem.

Włączanie dozownika płynu nabłyszczającego z włączoną funkcją Multitab

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Upewnić się, że urządzenie znajduje się w trybie ustawiania. Patrz punkt „Ustawianie i uruchamianie programu”.
3. Jednocześnie nacisnąć i przytrzymać Delay i Start, aż zaczną migać wskaźniki (A), (B) i (C).
4. Nacisnąć Option.

- Wskaźniki (A) i (C) zgasną.

- Wskaźnik (B) będzie nadal migać.

- N a w y świetlaczu widoczne jest ustawienie dozownika płynu nabłyszczającego.

0d	Włączone
1d	Włączone

1. Nacisnąć Option, aby zmienić ustawienie.
2. Wyłączyć urządzenie w celu potwierdzenia.
3. Wyregulować dozowanie płynu nabły- szczającego.
4. Napelnić dozownik płynu nabłyszczającego.

DANE TECHNICZNE

Wymiary	Wysokość/szerokość/głębokość (mm)	446 / 818 - 898 / 575
Podłączenie do sieci elektrycznej	Patrz tabliczka znamionowa.
Ciśnienie doprowadzanej wody	Min./maks. (bar/MPa) (0.5 / 0.05 ) / (8 / 0.8 )
Dopływ wody 1)	Zimna woda lub ciepła woda2)	maks. 60°C
Pojemność	Liczba standardowych nakryć	9

1) Podłączyć wąż dopływowy do zaworu z gwintem 3/4".
2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

СОДЕРЖАНИЕ
