Typ produktu	Elektryczny podgrzewacz wody
Marka	Gorenje
Model	OTG80SLSIMBC6
Pojemność	80 litrów
Wymiary (wys. x szer. x gł.)	850 x 460 x 460 mm
Waga	25 kg
Zasilanie	230 V ~ 50 Hz
Moc grzewcza	2000 W
Zakres temperatury	30 °C do 75 °C
Termostat	Regulowany z kontrolą temperatury
Funkcje bezpieczeństwa	Wyłącznik termiczny, zawór bezpieczeństwa, ochrona przed przegrzaniem
Typ instalacji	Montaż ścienny
Materiał	Zbiornik stalowy emaliowany
Izolacja	Pianka poliuretanowa
Klasa efektywności energetycznej	C
Strata ciepła w trybie czuwania	0,8 kWh/24h
Przyłącze wodne	G 1/2" wlot i wylot
Typ sterowania	Pokrętło mechaniczne
Wskaźnik świetlny	Wskaźnik zasilania i grzania
Konserwacja	Coroczne odkamienianie i przegląd anody
Dostępność części zamiennych	Element grzewczy, termostat, anoda, uszczelki
Wskaźnik łatwości naprawy	7,5/10
Gwarancja	2 lata

Często zadawane pytania - OTG80SLSIMBC6 GORENJE

Jak zamontować podgrzewacz wody Gorenje OTG80SLSIMBC6?

Instalację musi przeprowadzić wykwalifikowany specjalista. Urządzenie należy zamontować na ścianie za pomocą dołączonych uchwytów, podłączyć do sieci wodociągowej (przyłącza G 1/2") i podłączyć do zasilania 230 V z odpowiednim uziemieniem. Należy upewnić się, że zawór bezpieczeństwa jest prawidłowo zamontowany.

Jaka temperatura jest zalecana dla podgrzewacza wody?

Zalecana temperatura to od 55 °C do 60 °C, aby zapobiec rozwojowi bakterii (np. Legionella) i uniknąć oparzeń. Ustawić za pomocą pokrętła termostatu.

Jak często należy odkamieniać podgrzewacz wody?

Odkamienianie należy przeprowadzać co najmniej raz w roku, aby usunąć osady wapienne, zwłaszcza w obszarach z twardą wodą. Postępuj zgodnie z procedurą w instrukcji lub skontaktuj się z serwisem.

Co oznacza lampka kontrolna?

Stałe czerwone światło wskazuje, że urządzenie grzeje, a zielone (jeśli występuje) oznacza osiągnięcie zadanej temperatury. Szczegółowe oznaczenia kolorów znajdują się w instrukcji.

Dlaczego woda się nie grzeje?

Możliwe przyczyny: brak zasilania, termostat ustawiony za nisko, zadziałanie wyłącznika termicznego lub uszkodzony element grzewczy. Sprawdź bezpiecznik i zresetuj, jeśli to konieczne. Jeśli problem się powtarza, wezwij technika.

Jak wymienić pręt anodowy?

Anoda magnezowa powinna być sprawdzana corocznie i wymieniana co 2-3 lata, aby zapobiec korozji zbiornika. Wyłącz zasilanie i wodę, opróżnij zbiornik, odkręć anodę (zazwyczaj na górze) i zamontuj nową.

Jakie funkcje bezpieczeństwa ma ten model?

Obejmuje wyłącznik termiczny zapobiegający przegrzaniu, zawór bezpieczeństwa do uwalniania nadmiaru ciśnienia oraz ogranicznik temperatury chroniący przed oparzeniami. Urządzenie ma również stopień ochrony IPX4.

Czy mogę użyć przedłużacza?

Nie, nie używaj przedłużacza. Podgrzewacz wody musi być bezpośrednio podłączony do dedykowanego obwodu z odpowiednim uziemieniem, aby uniknąć pożaru lub porażenia prądem.

Jak opróżnić podgrzewacz wody?

Wyłącz zasilanie i dopływ wody. Podłącz wąż do zaworu spustowego, otwórz zawór i kran z ciepłą wodą, aby wpuścić powietrze. Opróżnij całkowicie przed konserwacją lub dłuższą nieaktywnością.

Jaki jest pobór energii modelu OTG80SLSIMBC6?

Przy mocy grzewczej 2000 W i stracie ciepła w trybie czuwania 0,8 kWh/24h, typowe dzienne zużycie wynosi około 3-5 kWh, w zależności od użytkowania. Klasa energetyczna C.

INSTRUKCJA OBSŁUGI OTG80SLSIMBC6 GORENJE

Instrukcja obsługi 11

Szanowny Kliencie, dziękujemy za kupno naszego wyrobu.

PRZED MONTAŻEM I PIERWSZYM UŻYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI.

URZĄDZENIE NIE JEST PRZEZNACZONE DLA OSÓB (DZIECI WŁĄCZNIE) O OGRANICZONEJ FIZYCZNEJ, ZMYSŁOWEJ LUB PSYCHICZNEGO ZDOLNOŚCIAMI, LUB BRAK DOŚWIADCZENIA I WIEDZY, CHYBA ŻE NADANO NADZORU LUB Z INSTRUKCJAMI DOTYCZĄCYMI UŻYTKOWANIA URZĄDZENIA PRZEZ OSOBĘ ODPOWIEDZIALNĄ ZA ICH BEZPIECZEŃSTWO. DZIECI POWINNY BYĆ MONITOROWANE W CELU ZAPEWNIENIA ICH NIE GRAĆ Z ZESPOŁEM.

Podgrzewacz wody posiada odpowiednie atesty, ponieważ jest on wyprodukowany według ważnych standardów i atestowany w upoważnionych do tego instytutach. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, znajdujcej się pomiędzy przyłączami wody zimnej i wody ciepłej. Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, wymiany antykorozyjnej anody lub usuwanie kamienia wodnego może dokonać tylko upoważniona placówka serwisowa.

MONTAŻ

Podgrzewacz wody należy zawiesić za pomocą odpowiednich śrub w pobliżu miejsca poboru wody. Jeśli grzejnik wody zostanie zamontowany w pomieszczeniu w którym znajduje sie wanna lub tusz, należy uwzględnić wymogi określone w normie IEC 60364-7-701 (VDE 0100, Teil 701). Należy go zamontować do ściany za pomocą śrub o średnicy najmniej 8 mm. Ścianę o słabszej nośności, na której ma być on zawieszony musimy odpowiednio wzmocnić. Podgrzewacze wody można zawiesić na ścianie wyłącznie w pozycji pionowej.

Typ		OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Pojemność [l]		30	50	65	80	100	120
Ciśnienie znamionowe [MPa (bar)]		0,6 (6)
Waga / wraz z wodą [kg]		19/49	24/74	28/93	31/111	36/136	41/161
Ochrona przeciwkorozyjna zbiornika		emaliowany / Mg anoda
Moc podłączeniowa [W]		2000
Napięcie [V~]		230
Klasa zabezpieczenia		I
Stopień ochrony		IP24
Czas zagrzewania do 75 °C 1) [h]		1 05	1 55	2 30	3 05	3 55	4 35
Ilość mieszanej wody przy 40 °C [l]		50	89	120	145	200	236
Zużycie energii 2) [kWh/24h]		0,69	0,94	1,12	1,30	1,54	1,79

1) Czas zagrzewania całej pojemności podgrzewacza wody za pomocą grzałki elektrycznej - temperatura wody zimnej z instalacji wodociągowej wynosi 10 °C.

2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65 °C i przy temperaturze okolicy 20 °C, mierzonej według EN 60379.

	A	B	C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Wymiary montażu i podłączenia podgrzewacza [mm]

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Przyłącza wody zimnej i wody ciepłej na podgrzewaczu oznaczone są kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym.

Podgrzewacz można podłączyć do instalacji wodociągowej w dwojaki sposób. System podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Ze względu na wybrany system podłączenia należy zamontować odpowiednie baterie.

Przy otwartym, nieciśnieniowym systemie podłączenia należy przed podgrzewacz zamontować zawór zwrotny, który zapobiega wyciekaniu wody z zbiornika na skutek braku wody w instalacji. Przy tym systemie należy zastosować baterię przepływową. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.

Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować zawór zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym. Otwór odpływowy zaworu bezpieczeństwa musi posiadać wypust na ciśnienie atmosferyczne. Podczas zagrzewania wody w podgrzewaczu, ciśnienie wody wzrasta do wartości, nastawionej w zaworze bezpieczeństwa.

Ponieważ odpływ wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie wody z otworu odprowadzającego na zaworze bezpieczeństwa. Kapiącą wodę można zbierać do specjalnej nadstawki, po czym odprowadzić ją do zlewu. Rura odprowadzająca, znajdująca się pod wylotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu gdzie nie zamarza.

Jeśli instalacja nie była odpowiednio przeprowadzona w wyniku czego nie mamy możliwości odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa, musimy na rurze doprowadzającej podgrzewacza wody zamontować, zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Aby zawór bezpieczeństwa działał niezawodnie należy okresowo przeprowadzać kontrolę. Podczas kontroli polegającej na przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.


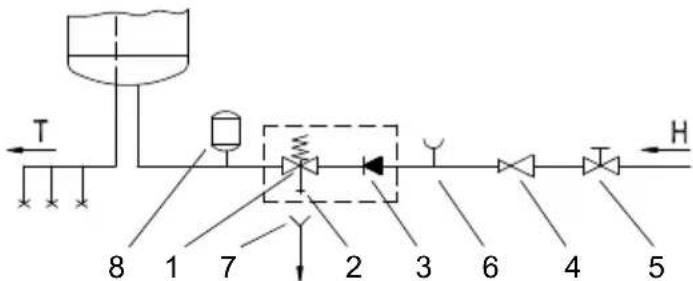

System zamknięty (ciśnieniowy)

System otwarty (nieciśnieniowy)

Legenda:

1 - Zawór bezpieczeństwa
2 - Zawór próbny
3 - Zawór zwrotny
4 - Zawór redukcyjny ciśnienia
5 - Zawór odcinający
6 - Nadstawek próbny

7 - Nadstawek do zbierania wody,

podłączenie do odpływu wody

8 - Zbiornik wyrównawczy

H - Woda zimna

T - Woda ciepła

Pomiędzy podgrzewacz i zawór bezpieczeństwa ne wolno zamontować zaworu odcinającego, gdyż w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,6 MPa (6 barów). Jeśli ciśnienie przekracza 0,6 MPa (6 barów) musimy obowiązkowo wmontować zawór redukcyjny.

Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem do sieci elektrycznej, należy do grzejnika podłączyć kabel o średnicy przynajmniej 1,5 mm² (H05VV-F 3G 1,5 mm²). Można to zrobić w ten sposób, że z podgrzewacza usuwa się pokrywę ochronną.

Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Pomiędzy grzejniekiem wody a instalacją stałą, musi być wbudowane urządzenie służące do rozdzielenia wszystkich biegunów od instalacji sieci elektrycznej, zgodnie z przepisami obowiązującymi w danym kraju.

Legenda:

1 - Termostat
2 - Bezpiecznik temperaturowy
3 - Grzałka
4 - Lampka sygnalizacyjna
5 - Klamra podłączeniowa

L - Przewód fazowy
N - Przewód zerowy
± - Przewód uziomowy

Shemat połączeń elektrycznych

UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musimy wyłączyć z sieci elektrycznej!

UŻYTKOWANIE I UTRZYMYWANIE

Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania. Pożadana temperaturę wody od 25 °C do 75 °C, ustawia się przez przekręcenie pokrętła znajdującego się na termostacie. Radzimy nastawić pokrętło na pozycję “eco”. W tej pozycji osiągamy najbardziej oszczędne działanie podgrzewacza; temperatura wody osiągnie 55 °C, wydzielanie kamienia wodnego i straty cieplne będą mniejsze niż przy nastawieniu na temperatury wyższe.

Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna. Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z sieci elektrycznej, natomiast pokrętło termoregulatora ustawiamy w pozycji “*”. W tej pozycji podgrzewacz wody będzie utrzymywał temperaturę wody na poziomie 10 °C. W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego wypuścić wodę. Wodę z grzejnika wylewa się przez rurę dopływową grzejnika. W tym celu zaleca się przed zamontowaniem grzejnika, umieszczenie specjalnego łącznika T lub zaworu wypustowego, pomiędzy zaworem bezpieczeństwa a rurą dopływową. Grzejnik można również opróżnić bezpośrednio przez zawór bezpieczeństwa, przesuwając rączkę lub ruchomą nakrętkę zaworu do pozycji takiej samej jak przy sprawdzaniu jego działania. Przed opróżnieniem należy grzejnik odłączyć od sieci elektrycznej, po czym otworzyć kurek z ciepłą wodą na baterii wodociągowej. Po opróżnieniu wody przez rurę odpływową w grzejniku pozostaje jeszcze mniejsza ilość wody, która wycieknie przez otwór kryzy, po jej usunięciu.

Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia.

Bezbędne działanie i długowieczność podgrzewacza zapewnią mu regularne przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej anody przeciwkorozyjnej i usuwa kamień wodny, który zależnie od jakości, ilości i temperatury wody osiadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.

Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
