WHT68INB - Okap kuchenny GORENJE - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Gorenje
Model	WHT68INB
Rodzaj instalacji	Kanałowa (wyciąg) lub filtrująca (recyrkulacja)
Minimalna odległość od płyty grzewczej	50 cm (kuchenki elektryczne), 65 cm (kuchenki gazowe lub mieszane)
Rodzaj sterowania	Pokrętło mechaniczne (dla WHT68INB); elektroniczne z samopowrotem dla niektórych modeli
Prędkości silnika	3 prędkości + prędkość intensywna (Boost)
Oświetlenie	Żarówki halogenowe GU10
Filtr tłuszczowy	Aluminiowy, zmywalny (ręcznie lub w zmywarce)
Filtr z węglem aktywnym	Opcjonalny, dla wersji filtrującej
Podłączenie elektryczne	Zasilanie sieciowe, wtyczka lub podłączenie bezpośrednie z wyłącznikiem dwubiegunowym
Przewód zasilający	Specjalny przewód, wymienialny przez Serwis Techniczny
Cechy	Włączanie/wyłączanie świateł, zwiększanie prędkości silnika, tryb automatyczny (w wybranych modelach), funkcja Boost (5 minut)
Konserwacja	Czyścić okap co miesiąc; czyścić filtr tłuszczowy co miesiąc; wymieniać żarówki GU10 po przepaleniu
Bezpieczeństwo	Nigdy nie używać bez kratki; unikać otwartego ognia; regularne czyszczenie, aby zapobiec ryzyku pożaru
Utylizacja	Zgodny z dyrektywą WEEE (2002/96/WE)
Zastosowanie	Tylko do użytku domowego
Gwarancja	Producent nie ponosi odpowiedzialności za nieprzestrzeganie instrukcji
Języki instrukcji	Wiele języków dostępnych online

Często zadawane pytania - WHT68INB GORENJE

Jaka jest minimalna odległość między płytą grzewczą a okapem?

Minimalna odległość to 50 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych. Zawsze postępuj zgodnie z instrukcjami płyty gazowej, jeśli podają większą odległość.

Jak wyczyścić filtr tłuszczowy?

Filtr tłuszczowy należy czyścić raz w miesiącu. Można go umyć ręcznie łagodnymi detergentami lub w zmywarce w niskiej temperaturze, krótkim cyklu. Może wystąpić lekkie odbarwienie, ale nie wpływa to na wydajność.

Jakie żarówki stosuje okap?

Okap używa żarówek halogenowych GU10. Przed dotknięciem zawsze odczekaj, aż żarówki ostygną i wymień na ten sam typ.

Czy mogę używać okapu bez kratki?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanej kratki. Jest to wymóg bezpieczeństwa, aby zapobiec wypadkom.

Jaka jest różnica między wersją kanałową a filtrującą?

W wersji kanałowej opary są wydalane na zewnątrz przez rurę. W wersji filtrującej filtr z węglem aktywnym usuwa tłuszcz i zapachy, a powietrze jest zawracane do pomieszczenia.

Jak przełączyć na tryb Boost?

W modelach ze sterowaniem elektronicznym przekręć pokrętło zgodnie z ruchem wskazówek zegara z pozycji 3 na pozycję P. Silnik pracuje z intensywną prędkością przez 5 minut, a następnie wraca do prędkości 3.

Co zrobić, jeśli światła nie działają?

Najpierw upewnij się, że żarówki są prawidłowo zamontowane. Jeśli nadal nie działają, sprawdź zasilanie. Jeśli problem nie ustąpi, skontaktuj się z Serwisem Technicznym.

Jak często należy czyścić okap?

Czyść zarówno wnętrze, jak i zewnętrzną część okapu co najmniej raz w miesiącu, aby zapobiec ryzyku pożaru. Użyj wilgotnej ściereczki z neutralnym detergentem w płynie. Nie używaj alkoholu ani produktów ściernych.

Czy mogę samodzielnie zamontować okap?

Instalacja powinna być wykonana przez wykwalifikowanego technika. Upewnij się, że ściana/sufit jest wystarczająco mocny, aby utrzymać okap. Dołączone są kołki rozporowe, ale sprawdź ich odpowiedniość dla twojego rodzaju ściany.

Co robi tryb automatyczny?

W modelach z funkcją automatyczną przekręcenie pokrętła w lewo z 0 do A aktywuje automatyczną regulację prędkości w zależności od warunków wykrytych pod okapem. Lampka kontrolna świeci na biało.

INSTRUKCJA OBSŁUGI WHT68INB GORENJE

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Obstuga

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Używać przewodu o jak najgładszej powierzchni wewnętrznej.

! Materiał przewodu musi być zgodny z obowiązującymi normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym

miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji. Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap jest wyposażony w specjalny przewód zasilający. W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedności materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

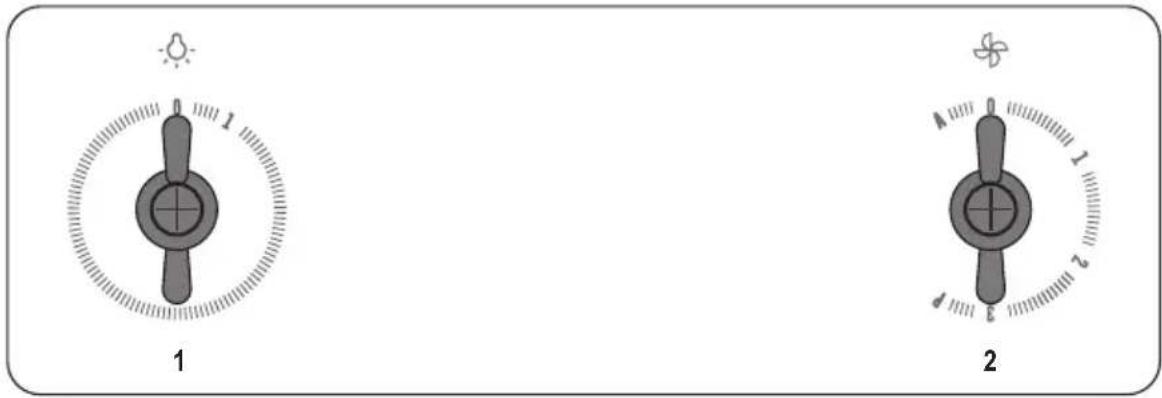

Modele: WHT68INI, WHT68INB

1 Włączenie/ wyłączenie lampek

2 Włączenie/wyłączenie silnika/podwyższenie prędkości

Jeżeli podczas działania pokrętło zostanie przestawione na pozycję "0", wyciąg zostanie wyłączony.

Jeżeli pokrętło zostanie przestawione z pozycji "0" do pozycji "1", wówczas wyciąg zostanie włączony, nastawiony będzie pierwszy stopień prędkości.

Jeśli pokrętło zostanie przestawione w prawo (gdy wyciąg jest włączony), podwyższona zostanie prędkość działania silnika, a mianowicie z pierwszego stopnia na intensywne działanie.

1. stopień prędkości: 1
2. stopień prędkości: 2
3. stopień prędkości: 3

WHT68AINI, WHT68AINB

1. Sterowanie mechaniczne współpracuje z zespołem elektroniki – służy jedynie jako klawiatura. Za załączanie zasilania silnika odpowiedzialny jest zespół elektroniki.

2. Przekręcając pokrętło zgodnie ze wskazówkami zegara z pozycji 0 do pozycji 1, silnik załącza się na pierwszy bieg i pozostaje na nim do momentu manualnej zmiany pozycji.

Działanie odwrotne przywraca stan poprzedni – bieg 0.

1. Przekręcając pokrętło zgodnie ze wskazówkami zegara z pozycji 1 do pozycji 2, silnik załącza się na drugi bieg i pozostaje na nim do momentu manualnej zmiany pozycji.

Działanie odwrotne przywraca stan poprzedni – bieg 1.

1. Przekręcając pokrętło zgodnie ze wskazówkami zegara z pozycji 2 do pozycji 3, silnik załącza się na trzeci bieg i pozostaje na nim do momentu manualnej zmiany pozycji.

Działanie odwrotne przywraca stan poprzedni – bieg 2.

1. Przekręcając pokrętło zgodnie ze wskazówkami zegara z pozycji 3 do pozycji P, silnik załącza się na czwarty bieg i pozostaje na nim przez pięć minut, jeśli w tym czasie nie zostało wykonane przełączenie manualne. Po czasie 5 minut silnik wraca na bieg 3.

Pokrętło w tej pozycji posiada funkcję auto-powrotu – po zwolnieniu pokrętła wraca na pozycje 3.

Działanie powtórne przywraca poprzedni stan - bieg 3.

Podczas działania 4-tego biegu (funkcia BOOST) pulsuje kontrolka w kolorze białym

1. Przekręcając pokrętło odwrotnie do wskazowego zegara, z pozycji 0 na A, załączona zostaje funkcja automatycznego dopasowania predkości silnika w zależności od warunków panujących pod okapem – Automat.

Pokrętło w tej pozycji posiada funkcje auto-powrotu – po zwolnieniu pokrętła wraca na pozycje 0.

Podczas działania Automatu świeci się kontrolka w kolorze białym.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące.

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Wymiana lampek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną. Uwaga! Nie dotykać żarówek dopóki są gorące.

1. Wykręcić żarówkę z oprawy halogenu
2. Wymienić spaloną żarówkę. Należy stosować wyłącznie żarówki do wkładu Gu10. Po wymianie żarówki należy ją wyczyścić.

W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.
