DVG600ZBDX - Okap kuchenny GORENJE - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Gorenje
Model	DVG600ZBDX
Wydajność	305 m³/h
Napięcie znamionowe	220-230 V ~ 50 Hz
Moc całkowita	185 W
Oświetlenie	2 x 35 W max (typ GU10)
Średnica wylotu powietrza	120 mm
Liczba biegów turbiny	3 (1-min, 2-średni, 3-maks)
Tryby pracy	Odprowadzanie na zewnątrz lub recyrkulacja (z filtrem węglowym)
Maksymalna wysokość montażu nad kuchenką elektryczną	≥ 45 cm
Maksymalna wysokość montażu nad kuchenką gazową	≥ 65 cm
Rodzaj filtra przeciwtłuszczowego	Aluminiowy
Częstotliwość czyszczenia filtra aluminiowego	Co 35 godzin pracy
Filtr węglowy (opcjonalny)	Wymiana co 3-6 miesięcy
Zalecany środek czyszczący	Łagodne środki do stali nierdzewnej lub malowanej (bez alkoholu)
Wymienne żarówki	Tak, GU10
Wyposażenie w przewód zasilający	Z wtyczką
Zastosowanie	Domowe
Gwarancja	Standardowa (szczegóły w instrukcji)

Często zadawane pytania - DVG600ZBDX GORENJE

Jak często należy czyścić filtr przeciwtłuszczowy?

Filtr aluminiowy należy czyścić co 35 godzin pracy okapu. Można go myć ręcznie w wodzie z płynem (40-50°C) przez 15 minut lub w zmywarce (może się odbarwić, ale nie traci właściwości).

Jak wymienić żarówki w okapie?

Przed wymianą odłącz okap od zasilania. Odczekaj aż żarówki ostygną. Wymień na nowe żarówki GU10 o mocy maksymalnej 35W każda.

Jaka jest minimalna odległość między okapem a kuchenką?

Dla kuchenek elektrycznych minimalna odległość wynosi 45 cm, dla gazowych lub mieszanych 65 cm. Jeśli instrukcja urządzenia grzejnego podaje większą odległość, należy zastosować się do niej.

Czy okap może pracować w trybie recyrkulacji?

Tak, do trybu recyrkulacji (obiegu zamkniętego) wymagane są filtry węglowe (dostępne osobno). Powietrze jest oczyszczane i wraca do pomieszczenia – okapu nie podłącza się wtedy do kanału wentylacyjnego.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co 3 do 6 miesięcy, w zależności od intensywności użytkowania okapu. Regularna wymiana zapewnia skuteczne pochłanianie zapachów.

Czy mogę używać okapu jednocześnie z gazowym piecem?

Tak, ale pomieszczenie musi być odpowiednio wentylowane (nie dotyczy trybu recyrkulacji). Nie wolno używać otwartego ognia pod okapem.

Jaki rodzaj oświetlenia ma okap?

Okap wyposażony jest w 2 żarówki typu GU10 o maksymalnej mocy 35W każda. Można je wymieniać samodzielnie.

Jakie są wymiary okapu?

Dokładne wymiary nie są podane w dostępnej instrukcji, ale standardowo dla modelu 60 cm szerokość wynosi około 60 cm, głębokość około 50 cm. Zalecamy sprawdzenie w pełnej instrukcji lub u producenta.

Czy okap jest głośny?

Poziom hałasu nie jest podany w instrukcji. Przy wyższych biegach turbiny przepływ powietrza jest większy, co może generować więcej hałasu. Zaleca się używanie najniższego biegu wystarczającego do usunięcia oparów.

Jak podłączyć okap do zasilania?

Okap wyposażony jest we wtyczkę – należy ją podłączyć do gniazda spełniającego wymogi (230V). Jeśli okap nie ma wtyczki, instalację musi wykonać wykwalifikowany elektryk. Przewód nie może dotykać gorących powierzchni.

INSTRUKCJA OBSŁUGI DVG600ZBDX GORENJE

S4

INSTRUKCJA OBSŁUGI

OKAPU KUCHENNEGO

MODEL DVG 600 ZBDX

Parametry techniczne

Wydajność 305m³

Napięcie znamionowe 220V-230V, -50Hz

Moc ogólna 185 W

Moc żarówek 2x35W (max 35W, typ: GU10)

Wylot powietrza ∅120mm

Ogólne warunki bezpieczeństwa i montażu:

• Przy przeprowadzeniu instalacji urządzenia, należy postępować zgodnie z warunkami i wskazówkami, zamieszczonymi w niniejszej instrukcji użytkowania.
• Urządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystania go do celów biznesu gastronomicznego, warunki gwarancji zmieniają się.
• Nie wyciągaj wtyczki z gniazda sieciowego pociągając za przewód.
• Przewód zasilający nie może dotykać goracej powierzchni.
• Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony.
• Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączeń do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).
• Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z instrukcją użytkowania,
• Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby bez odpowiednich uprawnień skutkują wyłączeniem odpowiedzialności producenta za produkt.
• Jeżeli okap nad kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy obiegu zamkniętego).
• Pod okapem nad kuchennym nie wolno używać otwartego ognia,
• Jeżeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu, to powinien być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym.
• Powietrze okapu nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa ( nie dotyczy to okapów z obiegiem zamkniętym
• Przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidiowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i nie został przygnieciony przez okap w trakcie montażu.
• Przed czyszczeniem należy wyjąć wtyczkę z gniazda zasilającego.
• Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją istnieje ryzyko pożaru.

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odzywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo

Przeznaczenie I tryb pracy

Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w trybie filtrującym z wewnętrzna recyrkulacja, obieg zamknięty.

Instalacja okapu

Minimalna odleglość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najnizszą częścią okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm przypadku kuchenek gazowych lub elektryczno-gazowych. Jeżeli w instrukcji urządzenia grzejnego podana jest większa odleglość instalowania okapa kuchennego, należy dostosować się do tałich wksakan. Montaż okapu i rury ostenornej okapu przedstawiony jest na rysunku S3. Podczas montażu okapu należy przestrzegać ogólne obowiązujących przepisów dotyczących odprowadzania powietrza z pomieszczozenia. Należy wziąć pod uwagę, że używanie spiralnych nur alumiowych ogranicza wydajność okapu i powoduje zwiększenie większości przepływającego powietrza.

Podłączenie elektryczne

Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszeczonej we wrętrzu okapu. Jeżeli okap jest wyposażony we wtyczkę należy ją umieście w gniażdu wtykowym spełniającym wymagania obowiązujących przepisów i znajdująmic się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami.

Czyszczenie okapu

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z sieci zasilania energią elektryczną. Urządzenie powinno być myte specjalistycznymi środkami do powierzchni wykonanej z blachy nierdzewnej lub blachy malowanej. Okap należy czyścić lagodnymi środkami, nie należy używać środków siernych. Regularna konserwacja polepszy działanie okapu.

Uwaga: NIE STOSOWAĆ ALKOHOLU!

Filtr przeciw tłuszczowy

Okap jest wyposażony w filtr aluminiowy. Filtr wyjimuje się poprzez przesunięcie zamków w kierunku wskazanym strzańką (Rys.1). Filtr powinien być myty ręcznie w następujący sposób, poprzez zuranzenie przez 15 minut w wodzie z plynem o temperaturze 40-50°C. Po upływie 15 minut należy rozpoczące mycie i dokładnie opłukać filtr. Filtr musi być kompletnie suchy przed ponownym umieszczeniem w okapie. Filtr nie czyszczony regulamie zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Podczas mycia w zmywarce filtr przeciw tłuszczowy może się odbarwić, ale nie ma to wpływu na jego właściowości filtrowania.

Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)

Okap może być wyposażony w filtry węglowe. Filtry należy umieścić na obudowie turbiny, tak jak ilustruje rysunek S5. W tym wypadku oczyszcozone powietrze jest z powrotem odprowadzane do pomieszczenie. Okap nie powinien być würwczas podłączony do kanałów wentylacyjnych. W celu zapewnienia prawidłowej pracy okapu i skutecznego pochłaniania zapachów należy regularnie wymieniać filtry węglowe (co 3 do 6 miesięcy) w zależności od intensywności użytkowania okapu.

Wymiana oświellenia (rys. S2)

Przed przystąpieniem do jakichkolwiek operacji związanych z wymianą oswietlenia, należy wyłączyć okap z sieci zasilania energią elektryczną. Wymianę żarówki należy rozpocząć od odlączenia, okapu od sieci energetycznej. Jeżeli okap był wcześniej włączony należy odczekać klika minut i po ochłodzeniu żarówki można przystąpić do jej wymiany.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymiana filtra aluminiowego - Rys. S1

Wymiłana oświetlenia · Rys. S2

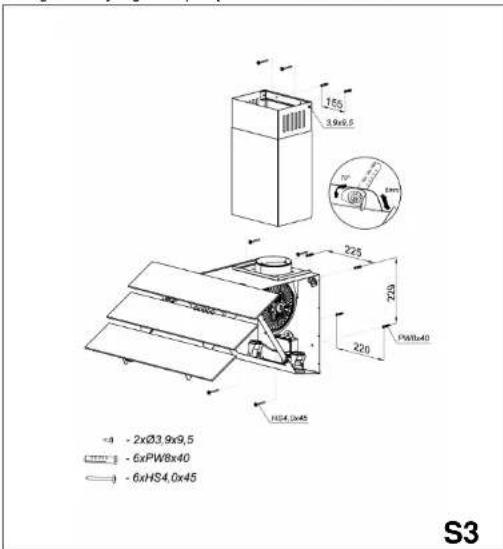

Montaż okapu I komina – Rys S3 (Rysunek A –regulacja poziomu okapu)

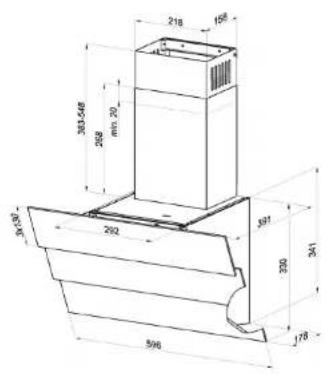

Wymiary okapu - Rys. S4

Wymiana filtrów węglowych - Rys. S5

Kod QR - Rys.S6

Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacja, że niniejszy produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczących utylizacji odpadów. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urządzie, przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony.

Sterowanie mechaniczne

Sterowanie pracą turbiny

• „0” – wyłącza turbine okapu
• „1” - praca turbiny - z minimalną predkościa
• „2” - praca turbiny z średnia predkościa
• "3" - praca turbiny - z maksymalna predkościa

Turbine uruchamlamy poprzez przesunięcie wybranego przycisku. Wyższy bieg oznacza większy przepływ powietrza. Oświetlenie

• „Symbol żarówki” - naciśnięcie przycisku włącza oświetlenie. Powtórne naciśnięcie przycisku wyłącza

oświetlenie.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko:

W celu zmniejszenia zużycia energii należy gołować w naczyniach pod przykrywką.

Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi 35h pracy okapu.

Należy dbać na bieżąco o drożność przewodów wentylacyjnych.

Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.

Dane techniczne w niniejszej instrukcji oraz na dołączonych etykietach, zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

Dziękujemy za zakup okapu Gorenje

Dla prawidłowego działania okapu zamienia się wymianę filtrów węglowych co 3 miesiące

Oryginalne filtry można zamówić w naszym sklepie internetowym na stronie www.gorenje.pl

Zapraszamy
