Typ produktu	Suszarka bębnowa
Marka	MPM
Model	90-SH-41
Wymiary (W x S x G)	85 x 60 x 60 cm (ok.)
Masa netto	40 kg (ok.)
Zasilanie	220-240 V, 50 Hz
Moc znamionowa	2000 W (ok.)
Pojemność suszenia	8 kg (bawełna)
System suszenia	Kondensacyjna z pompą ciepła
Materiał bębna	Stal nierdzewna
Liczba programów	15 (w tym bawełna, syntetyki, delikatne, wełna)
Klasa energetyczna	A++
Poziom hałasu	65 dB(A)
Opóźniony start	Do 24 godzin
Blokada rodzicielska	Tak
Filtr kłaczków	Wyjmowany, czyścić po każdym cyklu
Czyszczenie skraplacza	Wymagane okresowe czyszczenie
Zbiornik na wodę	3.5 L, opróżniać po każdym cyklu
Dostępność części zamiennych	7 lat po zakończeniu produkcji
Instrukcja obsługi	Bezpłatny PDF do pobrania z notice-facile.com

Często zadawane pytania - 90-SH-41 MPM

Jaka jest maksymalna pojemność suszenia MPM 90-SH-41?

Maksymalna pojemność suszenia to 8 kg dla bawełny. W przypadku tkanin syntetycznych i delikatnych zmniejsz ładunek do ok. 4 kg, aby zapewnić optymalne efekty suszenia.

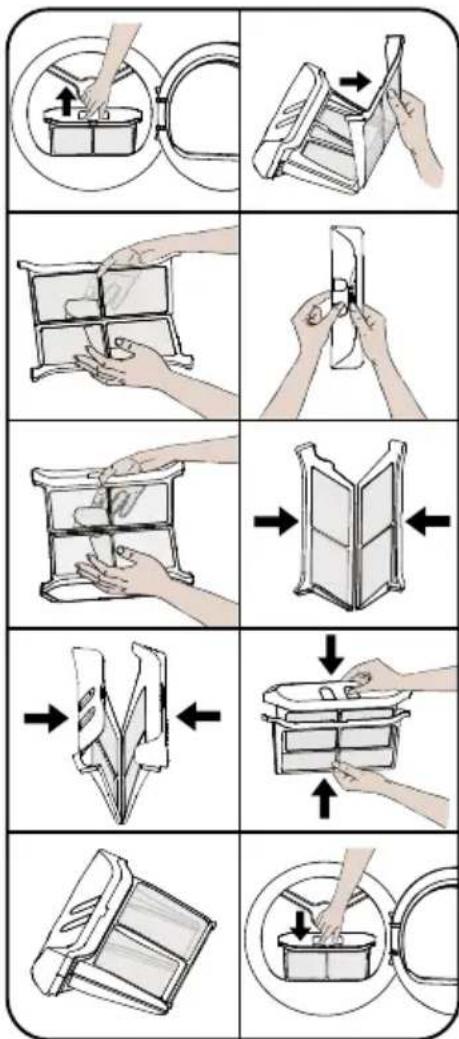

Jak czyścić filtr kłaczków?

Otwórz drzwiczki i wyciągnij filtr kłaczków znajdujący się na dole otworu drzwi. Usuń kłaczki ręcznie lub miękką szczotką. W razie potrzeby opłucz pod wodą, dokładnie osusz i włóż z powrotem. Czyść po każdym cyklu.

Co zrobić, jeśli suszarka zatrzymuje się przed zakończeniem?

Sprawdź, czy zbiornik na wodę jest pełny (w modelu kondensacyjnym) lub czy filtr kłaczków nie jest zatkany. Upewnij się również, że wybrany czas programu jest odpowiedni. Jeśli problem nie ustąpi, zresetuj suszarkę, odłączając ją od zasilania na 5 minut.

Czy mogę zainstalować suszarkę w małym pomieszczeniu?

Tak, ale zapewnij odpowiednią wentylację. Suszarka wytwarza ciepło i wilgoć. W przypadku modelu kondensacyjnego temperatura w pomieszczeniu powinna wynosić od 5°C do 35°C dla optymalnej pracy.

Jak aktywować blokadę rodzicielską?

Naciśnij i przytrzymaj przycisk blokady rodzicielskiej (zwykle oznaczony ikoną kłódki) przez 3 sekundy, aż usłyszysz sygnał dźwiękowy. Dezaktywuj w ten sam sposób. Zapobiega to przypadkowej zmianie ustawień.

Do czego służy funkcja 'Opóźniony start'?

Umożliwia ustawienie opóźnienia od 1 do 24 godzin przed rozpoczęciem cyklu. Użyj jej, aby zaplanować suszenie na dogodną porę, na przykład podczas tańszych godzin nocnych.

Dlaczego moje pranie jest nadal wilgotne po cyklu?

Możliwe przyczyny: przeciążony bęben, zatkany filtr kłaczków, zablokowany skraplacz lub nieprawidłowy wybór programu. Zmniejsz ładunek i zadbaj o właściwą konserwację.

Jak często należy czyścić skraplacz?

Czyść skraplacz co 30 cykli lub gdy zaświeci się wskaźnik 'Wyczyść skraplacz'. Wyjmij skraplacz z dolnej przedniej części, opłucz wodą i osusz przed ponownym zamontowaniem.

Gdzie mogę znaleźć części zamienne do mojej suszarki MPM?

Części zamienne są dostępne w autoryzowanych serwisach lub u sprzedawców internetowych. Użyj numeru modelu 90-SH-41, aby zapewnić zgodność. Firma MPM gwarantuje dostępność przez 7 lat po zakończeniu produkcji.

Jakie jest zużycie energii na cykl?

Zużycie energii różni się w zależności od programu. Dla standardowego cyklu bawełny przy pełnym załadunku suszarka zużywa około 2,5 kWh. Klasa energetyczna to A++.

INSTRUKCJA OBSŁUGI 90-SH-41 MPM

Suszarka bębnowa z pompą ciepła

MPM-90-SH-41

Spis treści

1.INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA....9

1.1 Bezpieczeństwo elektryczne 9
1.2 Bezpieczeństwo dzieci ..... 10
1.3 Bezpieczeństwo produktu....11
1.4 Prawidłowe użytkowanie .... 12
1.5 Instalacja na pralce....14

2.INSTALACJA....16

2.1 Podłączenie do wylotu wody (z opcjonalnym wężem odprowadzenia wody)......16
2.2 Regulacja nóżek....16
2.3 Podłączanie do zasilania....16
2.4 Instalacja pod blatem....16

3.PRZEGLĄD....17

4.PRZYGOTOWYWANIE PRANIA....18

4.1 Sortowanie prania do suszenia ....18
4.2 Przygotowywanie prania do suszenia 19
4.3 Pojemność ładunkowa....19

5.UŻYTKOWANIE SUSZARKI BĘBNOWEJ....20

5.1 Panel sterowania....20
5.2 Tabela wyboru programu i zużycia energii 21

6.CZYSZCZENIE I PIELEGNACJA....26

6.1 Czyszczenie filtrów klaczków 26
6.2 Opróżnianie pojemnika na wodę 27
6.3 Czyszczenie wymiennika ciepła 27
6.4 Czyszczenie czujnika wilgotności....28
6.5 Czyszczenie powierzchni wewnętrznej drzwi załadunkowych .....28

7.DANE TECHNICZNE 30

8.ROZWIAZYWANIE PROBLEMÓW ......31

9. AUTOMATYCZNE OSTRZEŻENIA O USTERKACH I SPOSÓB POSTĘPOWANIA33

10.OCHRONA ŚRODOWISKA I INFORMACJE O OPAKOWANIU ....34

10.1 Informacje o opakowaniu....34

11.ETYKIETA ENERGETYCZNA I OSZCZĘDNOŚĆ ENERGII ......34

11.1 Etykieta energetyczna ....34
11.2 Wydajność energetyczna....35

PODSTAWOWE INFORMACJE

- Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo niemające wprawy i niedoświadczone, jeśli są pod nadzorem lub poinstruowano je w sprawach użytkowania tego urządzenia w sposób bezpieczny i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się tym urządzeniem. Dzieciom bez nadzoru nie należy powierzać czyszczenia i konserwacji.

• Suszarka bębnowa jest przeznaczona wyłącznie do użytku w gospodarstwie domowym wewnątrz pomieszczenia. Użytkowanie komercyjne spowoduje unieważnienie gwarancji.
• Produkt można stosować wyłącznie do suszenia prania z etykietą wskazującą możliwość suszenia w suszarce.
• Dzieci poniżej 3 lat nie powinny przebywać się w pobliżu urządzenia, chyba że są pod stałym nadzorem.
• Producent nie przyjmuje odpowiedzialności za szkody wynikające z nieprawidłowego użytkowania lub transportu.
• Okres eksploatacji suszarki bębnowej wynosi 10 lat. Przez ten okres części zamienne wymagane do prawidłowego funkcjonowania suszarki bębnowej będą dostępne na rynku.
• Pokrycie podłogi nie powinno zakrywać otworów wentylacyjnych.
• Instalacja i naprawy maszyny powinny być wykonywane wyłącznie przez autoryzowanego serwisanta. Producent nie ponosi odpowiedzialności za szkody wynikające z nieautoryzowanych napraw.

⚠ OSTRZEŻENIE: Nigdy nie należy nalewać wody

na suszarkę, żeby ją umyć! Istnieje ryzyko porażenia prądem!

• Pozostawić przynajmniej 3 cm przestrzeni pomiędzy bocznymi i tylnymi ścianami urządzenia i nad nim, jeśli planowane jest umieszczenie urządzenia pod blatem.
• Montaż/demontaż pod blatem powinien zostać przeprowadzony przez autoryzowanego serwisanta.
• Przed instalacją sprawdzić produkt pod kątem widocznych uszkodzeń. W żadnym wypadku nie należy użytkować uszkodzonego produktu.
• Zwierzęta domowe nie powinny mieć dostępu do suszarki.
• Płyny do płukania i podobne produkty należy stosować zgodnie z instrukcjami producenta.
• Wyjąć wszystkie przedmioty, np. zapalniczki i zapałki, z kieszeni.
• Urządzenia nie należy instalować za drzwiami zamykanymi na klucz, drzwiami przesuwnymi lub drzwiami z zawiasami po przeciwnej stronie suszarki bębnowej, jeśli uniemożliwiają one pełne otwarcie drzwi urządzenia.

⚠OSTRZEŻENIE: Otwory wentylacyjne w obudowie urządzenia lub wbudowane w konstrukcję należy utrzymywać wolne od przeszkód.

• Przed skontaktowaniem się z lokalnym autoryzowanym serwisem w celu umówienia instalacji suszarki należy sprawdzić informacje w instrukcji obsługi, aby upewnić się, że instalacja elektryczna i wylot wody są odpowiednie. Jeśli nie są odpowiednie, należy wezwać wykwalifikowanego elektryka i hydraulika w celu dokonania niezbędnych korekt.
• Klient ponosi odpowiedzialność za przygotowanie

miejsca instalacji suszarki oraz za instalację elektryczną i odprowadzenie wody. Przed instalacją należy sprawdzić suszarkę pod kątem uszkodzeń. W przypadku stwierdzenia uszkodzeń suszarki nie należy instalować. Uszkodzone produkty mogą stanowić zagrożenie dla zdrowia.

• Suszarkę należy instalować na stabilnej i płaskiej powierzchni.
• Suszarkę należy użytkować w środowisku wolnym od pyłu i z dobrą wentylacją.
• Odstępu między suszarką a podłogą nie należy zmniejszać przedmiotami, takimi jak dywany, drewno lub taśma.
• Nie blokować kratek wentylacyjnych znajdujących się na cokole suszarki bębnowej.
• Urządzenia nie należy instalować za drzwiami zamykanymi na klucz, drzwiami przesuwnymi lub drzwiami z zawiasami po przeciwnej stronie suszarki bębnowej, jeśli uniemożliwiają one pełne otwarcie drzwi suszarki.
• Po instalacji suszarki połączenia muszą pozostać stabilne. Podczas instalacji suszarki należy się upewnić, że tylna powierzchnia o nic się nie opiera (np. kran, gniazdko).
• Temperatura robocza suszarki wynosi od +5°C to +35°C. Użytkowanie suszarki w temperaturach poza tym zakresem będzie mieć negatywny wpływ na produkt i doprowadzi do jego uszkodzenia.
• Należy zachować ostrożność podczas przenoszenia produktu, ponieważ jest on ciężki. Należy zawsze nosić rękawice ochronne.
• Produkt należy zawsze instalować przy ścianie.

• Tylna część produktu powinna zawsze znajdować się przy ścianie.

• Po umieszczeniu produktu na stabilnej powierzchni należy sprawdzić jego stabilność za pomocą poziomicy. Jeśli produkt nie jest stabilny, należy wyregulować wysokość nóżek. Tą czynność należy wykonywać po każdej zmianie położenia suszarki.

• Nie stawiać suszarki na przewodzie zasilania.

Utylizacja starego produktu

Symbol przekreślonego pojemnika na śmieci, który pokazano na produkcie lub jego opakowaniu oznacza, że tego urządzenia nie można wyrzucać z innymi odpadami domowymi oraz wymaga selektywnego odbioru odpadów. To urządzenie można bezpłatnie zutylizować zgodnie z lokalnym systemem oddawania i odbioru odpadów. Właściwe adresy można uzyskać od rady miejskiej lub odpowiednich władz miejskich. Można również bezpłatnie oddać niewielki sprzęt elektryczny i elektronicznych (WEEE) o długości krawędzi nieprzekraczającej 25 cm dowolnemu sprzedawcy posiadającemu dział powiązany ze sprzętem elektrycznym i elektroniczny (EEE) o powierzchni przynajmniej 400 m2 lub kilka razy w roku sprzedawcy artykułów spożywczych oferującemu EEE o całkowitej powierzchni sprzedażowej wynoszącej 800 m2. Większy sprzęt elektryczny i elektroniczny można oddać do odpowiedniego dostawcy bez opłat, przy zakupie nowego produktu takiego samego typu. W kwestii procedur odbioru sprzętu elektrycznego i elektronicznego w przypadku przesyłki nowo zakupionego produktu, prosimy o kontakt ze sprzedawcą.

Jeśli jest to możliwe, przed oddaniem produktu do utylizacji, prosimy o usunięcie wszelkich baterii i akumulatorów, a także demontowalnych lamp.

Prosimy pamiętać, że to Państwo są odpowiedzialni za usunięcie wszystkich danych osobowych z urządzenia przed oddaniem go do utylizacji.

1. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

W tym punkcie znajdują się instrukcje dotyczące bezpieczeństwa, które będą chronić użytkownika przed ryzykiem obrażeń ciała i szkód na mieniu. Nieprzestrzeganie tych instrukcji spowoduje unieważnienie gwarancji.

1.1 Bezpieczeństwo elektryczne

• Urządzenia nie należy podłącać za pomocą zewnętrznego urządzenia przełączającego, takiego jak programator czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.
• Nie dotykać wtyczki mokrymi rękami. Aby odłączyć urządzenie, należy zawsze wyciągnąć wtyczkę z gniazdka, inne postępowanie wiąże się z ryzykiem porażenia prądem.
• Urządzenie należy podłączyć do uziemionego gniazdka zabezpieczonego bezpiecznikami. Uziemienie musi zostać zainstalowane przez wykwalifikowanego elektryka. Nasza spółka nie ponosi odpowiedzialności za straty/szkody wynikające z korzystania z suszarki bez uziemienia wbrew wymogom lokalnych przepisów.
• Napięcie i dopuszczalne zabezpieczenie bezpiecznikowe są podane na tabliczce znamionowej.(Tabliczka znamionowa; patrz Przegląd)
• Wartości napięcia i częstotliwości wskazane na tabliczce znamionowej muszą być równe wartościom napięcia i częstotliwości sieci zasilania w domu użytkownika.
• Jeśli suszarka nie jest użytkowana przez dłuższy okres, należy ją odłączyć od źródła zasilania. Suszarkę należy również odłączyć od

źródła zasilania przed instalacją, konserwacją, czyszczeniem i naprawami, w przeciwnym razie urządzenie może ulec uszkodzeniu.

- Należy zapewnić dobry dostęp do wtyczki po instalacji urządzenia.

⚠️ Aby uniknąć ryzyka pożaru lub porażenia prądem, nie należy używać przedłużaczy, gniazdek wielokrotnych lub adapterów do podłączenia suszarki do zasilania sieciowego.

1.2 Bezpieczeństwo dzieci

• To urządzenie to nie jest przeznaczone do obsługi przez osoby (w tym dzieci) z ograniczoną sprawnością fizyczną, sensoryczną lub umysłową czy bez odpowiedniego doświadczenia i umiejętności, o ile nie zapewni się im nadzoru lub instrukcji użytkowania ze strony osoby odpowiedzialnej za ich bezpieczeństwo.
• Urządzenie może być użytkowane przez dzieci w wieku od 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nie posiadające doświadczenia i wiedzy, jeżeli otrzymały one nadzór lub instrukcję dotyczącą bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się tym urządzeniem. Dzieciom bez nadzoru nie należy powierzać czyszczenia i konserwacji.
• Nie pozostawiać dzieci bez opieki w pobliżu urządzenia.
• Dzieci mogą zamknąć się w maszynie, co powoduje ryzyko śmierci.
• Podczas pracy maszyny nie należy pozwalać dzieciom dotykać szklanych drzwi. Powierzchnia

bardzo się nagrzewa, co może spowodować uszkodzenia skóry.

• Materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci.
• Mogą wystąpić zatrucia i podrażnienia skóry, jeśli detergent i materiały do czyszczenia zostaną spożyte lub będą mieć kontakt ze skórą i oczami.
• Materiały do czyszczenia należy przechowywać w miejscu niedostępnym dla dzieci. Produkty elektryczne są niebezpieczne dla dzieci.
• Dzieci nie powinny przebywać w pobliżu pracującego urządzenia.
• Aby nie dopuścić do przerwania cyklu suszenia przez dzieci, można zastosować zabezpieczenie przed dziećmi w celu uniemożliwienia wprowadzenia zmian w trwającym programie.
• Nie należy pozwalać dzieciom siadać na urządzeniu, wspinać się na nie, ani wchodzić do jego środka.

1.3 Bezpieczeństwo produktu

⚠️ Ze względu na ryzyko pożaru, następujące rzeczy i produkty do prania NIGDY nie powinny być suszone w suszarce:

• W suszarce bębnowej nie należy suszyć niewypranych artykułów.
• Artykuły, które zostały zabrudzone substancjami takimi jak olej spożywczy, aceton, alkohol, benzyna, nafta, środki do usuwania plam, terpentyna, woski i środki do usuwania wosku należy wyprać w gorącej wodzie po dodaniu dodatkowej ilości detergentu przed wysuszeniem suszarce.
• Ściereczki do czyszczenia i maty, na których znajdują się pozostałości łatwopalnych środków czyszczących lub acetonu, gazu, benzyny, środka

do usuwania plam, terpentyny, wosku, środka do usuwania wosku lub środków chemicznych.

• Pranie, na którym znajdują się pozostałości lakieru do włosów, zmywacza do lakieru i podobnych substancji.
• Pranie, do którego zastosowano środki chemiczne (np. czyszczenie chemiczne).
• Pranie, na którym znajduje się piana, gąbka, guma lub części czy akcesoria podobne do gumy. Należą do nich gąbka lateksowa, czepki prysznicowe, tkaniny wodoodporne, dopasowane ubrania i poduszki piankowe.
• Pozycje z wypełnieniem i uszkodzone (części lub kurtki). Pianka wystająca z takich artykułów może się zapalić podczas suszenia.
• Obsługa suszarki w środowiskach zawierających pył z mąki lub węgla może spowodować wybuch.

⚠️ UWAGA: Bielizny zawierającej metalowe wzmocnienia nie należy wkładać do suszarki. Suszarka może zostać uszkodzona, jeśli metalowe wzmocnienia poluzują się i oderwą podczas suszenia.

POŽAR:R290

Ryzyko pożaru i uszkodzenia!

Produkt ten zawiera przyjazny dla środowiska, ale łatwopalny gaz R290. Przechowywać produkt z dla od otwartego ognia i źródeł zapłonu.

1.4 Prawidłowe użytkowanie

⚠️ UWAGA: Nigdy nie wolno zatrzymywać suszarki bębnowej przed końcem cyklu suszenia, chyba że wszystkie rzeczy są szybko usunięte i rozłożone tak, aby ciepło zostało rozproszone.

⚠️ UWAGA: Należy dopilnować, aby zwierzęta domowe nie weszły do suszarki. Przed użyciem należy sprawdzić wnętrze suszarki.

⚠️ UWAGA: Przegrzanie ubrań wewnątrz suszarki może wystąpić w przypadku anulowania programu lub w przypadku awarii zasilania podczas pracy suszarki. Takie stężenie ciepła może spowodować samozapłon, dlatego zawsze włączać program Odświeżanie, aby schłodzić urządzenie lub szybko wyjąć wszystkie prania z suszarki, aby je rozwiesić i rozproszyć ciepło.

• Suszarkę należy stosować wyłącznie do suszenia prania z gospodarstwa domowego oraz do suszenia ubrań z etykietą wskazującą, że nadają się one do suszenia. Wszelkie inne użytkowanie poza tym zakresem jest niedozwolone.
• Jakiekolwiek użytkowanie komercyjne spowoduje unieważnienie gwarancji.
• To urządzenie jest przeznaczone do stosowania wyłącznie w domach/mieszkianiach prywatnych i należy je umieścić na prostej i stabilnej powierzchni.
• Nie opierać się na drzwiach suszarki ani nie siadać na nich. Suszarka może się przewrócić.
• Aby utrzymać temperaturę, która nie uszkodzi prania (np. żeby pranie się nie zapaliło), po procesie nagrzewania rozpoczyna się chłodzenie. Następnie program się kończy. Po zakończeniu programu należy zawsze niezwłocznie wyjąć pranie.

⚠️ UWAGA: Nigdy nie używać suszarki bez filtra klaczków lub z uszkodzonym filtrem klaczków.

• Filtry kłączków należy oczyścić po każdym użyciu jak wskazano w rozdziale Czyszczenie filtra kłączków.
• Filtr kłączków należy wysuszyć po czyszczeniu na mokro. Mokre filtry mogą powodować nieprawidłowe funkcjonowanie urządzenia podczas suszenia.
• Nie należy dopuścić do akumulacji kłączków wokół suszarki bębnowej (nie dotyczy urządzeń podłączonych do odprowadzenia na zewnątrz budynku)

WAŻNE: Prześwit między suszarką a podłogą nie powinien być zmniejszony przedmiotami takimi jak dywany, drewno lub panele, w przeciwnym razie nie będzie zapewniony wystarczający wlot powietrza do urządzenia.

- Nie instalować suszarki w pomieszczeniach, w których temperatura może spaść poniżej zera stopni. Ujemne temperatury mają negatywny wpływ na działanie suszarki. Skropliny zamarzające w pompie i wężu mogą powodować uszkodzenia.

1.5 Instalacja na pralce

⚠️ UWAGA: Pralki nie można umieścić na suszarce. Instalując suszarkę na pralce, należy zwrócić uwagę na poniższe ostrzeżenia.

⚠️ UWAGA: Suszarkę można umieszczać tylko na pralkach o tej samej lub większej pojemności.

- Do instalacji suszarki na pralce wymagany jest element mocujący pomiędzy tymi urządzeniami. Element mocujący powinien być zainstalowany przez autoryzowany serwis.

- Po zainstalowaniu suszarki na pralce całkowita waga tych produktów może wynosić prawie 150

kilogramów (jeśli wewnątrz nich znajduje się pranie). Urządzenia należy umieścić na solidnym podłożu o odpowiedniej nośności!

Tabela prawidłowej instalacji pralki i suszarki bębnowej
Suszarka bębnowa (Głębokość)	Pralka
	37–41 cm 42	-45 cm 46–49 cm	50–56 cm 57–	63 cm
52,5 cm X		√	√	√	√
56 cm XX			√	√	√
61 cm XXX				√	√
64 cm XXXX					√

(Informacje dotyczące głębokości, patrz 7. Dane techniczne)

Do umieszczenia suszarki na pralce wymagany jest specjalny dodatkowy zestaw montażowy. Aby go otrzymać, należy się skontaktować z biurem obsługi klienta. Wraz z zestawem montażowym zostanie przekazana instrukcja montażu.

Deklaracja zgodności CE

Deklarujemy, że nasze produkty spełniają obowiązujące Dyrektywy Europejskie, Decyzje i Rozporządzenia oraz wymagania wymienione w powołanych normach.

2. INSTALACJA

2.1 Podłączenie do wylotu wody (z opcjonalnym wężem odprowadzenia wody)

W produktach z pompą ciepła woda gromadzi się w pojemniku na wodę podczas suszenia. Nagromadzoną wodę należy opróżnić po każdym suszeniu. Zamiast opróżniać pojemnik na wodę, można również użyć węża odprowadzenia wody dostarczonego wraz z produktem, aby bezpośrednio usuwać wodę na zewnątrz.

2.1.1. Podłączanie węża odprowadzania wody

1. Pociągnąć i wyjąć koniec węża z tyłu suszarki. Do wyjęcia węża nie należy stosować żadnych narzędzi.
2. Jeden koniec węża do odprowadzania wody dostarczonego wraz z produktem należy zamocować do otworu, z którego został wyjęty wąż.
3. Drugi koniec węża odprowadzającego wodę przymocować bezpośrednio do wylotu wody lub zlewu.

⚠ UWAGA: Wąż musi być podłączony w taki sposób, aby nie mógł się przemieszczać. Jeśli wąż wysuwa się podczas spuszczania wody, może dojść do zalania domu.
WAŻNE: Wąż odprowadzający wodę musi być zamontowany na wysokości maksymalnie 80 cm.
WAŻNE: Wąż odprowadzający wodę nie może być zagięty pomiędzy wylotem a produktem, zwinięty ani nadepnięty.

2.2 Regulacja nóżek

• Aby ograniczyć hałas i drgania podczas pracy suszarki, musi być ona stabilna i wyważona na nóżkach. Wysokość nóżek należy wyregulować, aby zapewnić odpowiednie wyważenie produktu.
• Nóżki należy obracać na prawo i lewo, dopóki suszarka nie będzie stać równo i stabilnie.

WAŻNE: Nigdy nie zdejmować regulowanych nożek.

2.3 Podłączanie do zasilania

⚠ UWAGA: Istnieje ryzyko pożaru i porażenia prądem.

• Suszarka jest ustawiona na napięcie 220–240 V i 50 Hz.
• Na końcu przewodu zasilania suszarki znajduje się specjalna wtyczka. Tę wtyczkę należy podłączyć do gniazdka z uziemieniem chronionego 16-amperowym bezpiecznikiem zgodnie z tabliczką znamionową. Wartość natężenia bezpiecznika linii zasilania, do której jest podłączone gniazdko, musi również wynosić 16 amperów. Jeśli użytkownik nie ma takiego wyjścia lub bezpiecznika, powinien skontaktować się z wykwalifikowanym elektrykiem.

- Nasza spółka nie ponosi odpowiedzialności za szkody wynikające z braku uziemienia.

WAŻNE: Eksploatacja urządzenia przy niskich wartościach napięcia skraca okres użytkowania i zmniejsza wydajność urządzenia.

2.4 Instalacja pod blatem

• Pozostawić przynajmniej 3 cm przestrzeni pomiędzy bocznymi i tylnymi ścianami urządzenia i spodem blatu w przypadku instalacji urządzenia pod blatem.
• Montaż/demontaż pod blatem, jeśli istnieje taka konieczność, powinien zostać przeprowadzony przez autoryzowanego serwisanta.

3. PRZEGLĄD

1. Górna taca
2. Panel sterowania
3. Drzwi
4. Cokół
5. Szczelina otwierania cokołu
6. Kratki wentylacyjne
7. Regulowane nóżki
8. Pokrywa cokołu
9. Tabliczka znamionowa
10. Filtr kłączków
11. Pokrywa szuflady

4. PRZYGOTOWYWANIE PRANIA

4.1 Sortowanie prania do suszenia

Postępować zgodnie z instrukcjami dotyczącymi sortowania prania do suszenia. Suszyć wyłącznie artykuły, na których znajduje się symbol/określenie wskazujące, że można je suszyć w suszarce.

- Nie użytkować produktu z nadmiernym ładunkiem i rodzajem prania innym niż podano w punkcie 4.3. Pojemność ładunkowa.

Można suszyć w suszarce	Nie wymaga prasowania	Delikatne suszenie	Nie można suszyć w suszarce
Nie suszyć	Nie czyścić chemicznie	W dowolnej temperaturze	W wysokich temperaturach
W średnich temperaturach	W niskich temperaturach	Na zimno Rozwiesić do suszenia
Rozłożyć do suszenia	Rozwiesić mokre do suszenia	Rozłożyć w cieniu do suszenia	Można prać chemicznie

Nie suszyć razem cienkich, wielowarstwowych i grubych materiałów, gdyż schną one w różnym tempie. Z tego powodu należy suszyć razem ubrania o takiej samej strukturze i typie materiału. Zapewnia to odpowiednie wysuszenie. Jeśli użytkownik uważa, że pranie jest nadal mokre, może wybrać program czasowy, aby je dodatkowo wysuszyć.

Duże (np. kołdry) i małe artykuły należy suszyć osobno, aby pranie nie pozostawało wilgotne.

WAŻNE: Delikatne tkaniny, tkaniny haftowane, tkaniny wełniane/jedwabne, ubrania z delikatnych i drogich tkanin, ubrania hermetyczne i zasłony tiulowe nie nadają się do suszenia w suszarce.

4.2 Przygotowywanie prania do suszenia

Ryzyko wybuchu i pożaru!

Wyjąć z kieszeni wszystkie przedmioty, takie jak zapalniczki i zapałki.

UWAGA: Bęben suszarki i tkaniny gą ulec uszkodzeniu.

• Ubrania mogą splątać się podczas prania. Przed włożeniem ich do suszarki należy je rozdzielić.
• Wyjąć wszystkie przedmioty z kieszeni i wykonać następujące czynności:
• Zawiązać paski materiałowe, sznurki lub użyć woreczka na pranie.
• Zapiąć zamki, zatrzaski, zapięcia i guziki powłok.
• Aby uzyskać optymalne rezultaty suszenia, pranie należy posortować według rodzaju materiału i programu suszenia.
• Usunąć klipsy i inne metalowe elementy z ubrań.
• Wyroby tkane, takie jak t-shirty i odzież dziana z reguły kurczą się przy pierwszym suszeniu. Zastosować program ochronny.
• Nie należy przesuszać syntetyków. Spowoduje to wymięcie materiału.
• Podczas prania bielizny przeznaczonej do suszenia należy dostosować ilość środka zmiękczającego zgodnie z danymi producenta pralki.

4.3 Pojemność ładunkowa

Postępować zgodnie z instrukcjami zawartymi w „Tabeli wyboru programu i zużycia energii”. (Patrz: 5.2 Tabela wyboru programu i zużycia energii). Nie wkładać do urządzenia więcej prania niż wskazano w tabeli.

WAŻNE: Nie zaleca się umieszczania uszarce więcej prania niż wskazano tabeli. W razie przeładowania wydajnośćzenia zmniejszy się, a suszarka i pranie ze ulec uszkodzeniu.

Pranie Waga suchego	wsadu (gr)
Pościel (podwójna) 725
Poszewka na poduszkę 240
Ręcznik kąpielowy 700
Ręcznik do rąk 225
Koszula 190
Koszulka bawełniana 200
Dżins 650
Materiał – spodnie z gabardyny	400
T-shirt 120

5. UŻYTKOWANIE SUSZARKI BĘBNOWEJ

5.1 Panel sterowania

1. Pokrętło wyboru programu
2. Wskaźnik elektroniczny i funkcje dodatkowe

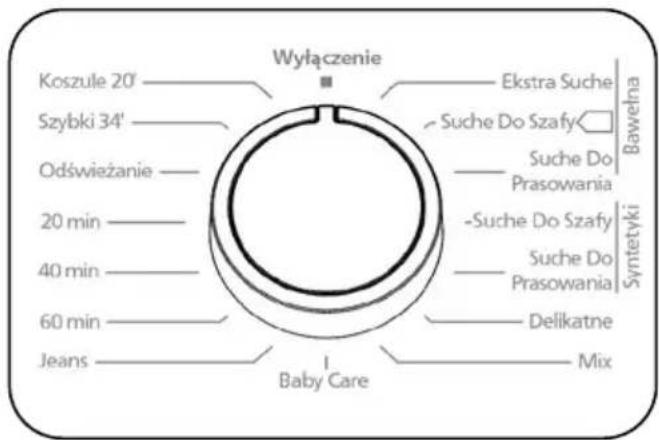

5.1.1. Pokrętło wyboru programu

Pokrętło wyboru programu służy do wyboru pożadanego programu suszenia

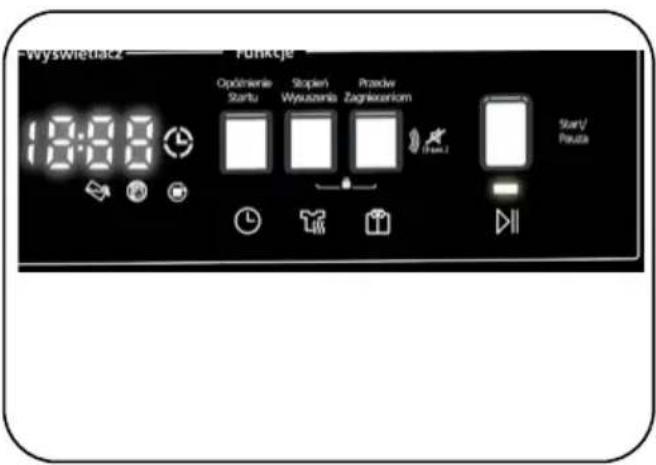

5.1.2. Wskaźnik elektroniczny i funkcje dodatkowe

Symbole wyświetlacza:

Wskaźnik ostrzeżenia pojemnika na wodę
Wskaźnik ostrzeżenia filtra kłączków
Wskaźnik ostrzegawczy czyszczenia wymiennika ciepła

Wskaźnik etapów suszenia:

Suszenie
Chłodzenie
Koniec

- Elektroniczne wskaźniki pokazują postępy w realizacji programu. Na początku każdego etapu programu zapala się odpowiednia dioda LED, a dioda LED ukończonego etapu gaśnie.

5.2 Tabela wyboru programu i zużycia energii

Nacisnąć przycisk Start/Pauza, aby rozpocząć program. Zapali się dioda LED Start/Pauza, która wskazuje, że program się rozpoczął, a na wyświetlaczu będzie widoczny czas pozostały do końca programu.

Program	Ładunek (kg)	Prędkość wirowania pralki	Przybliżona ilość pozostałej wilgoci	Czas trwania (minuty)
Suszenie ekstra tkanin bawełnianych	7 1000 60% 210
Suszenie tkanin bawełnianych 7 1000 60% 188
Suszenie tkanin bawełnianych do prasowania	7 1000 60% 144
Suszenie tkanin syntetycznych do szafy	3,5 800 40% 79
Suszenie tkanin syntetycznych do prasowania	3,5 800 40% 56
Delikatne 2 600 50% 63
Mieszane 4 1000 60% 129
Odzież dziecięca 3 1000 60% 92
Dżins 4 1000 60% 143
60 min --- 60
40 min --- 40
20 min --- 20
Odświeżanie --- 10
Ekspres 34 min	1 1200 50% 34
Koszule 20 min	0.5	1200 50% 20

Wartości zużycia energii
Program	Ładunek (kg)	Prędkość wirowania pralki	Przybliżona ilość pozostałej wilgoci	Wartości zużycia energii (kWh)
Suszenie tkanin bawełnianych	7	1000	60%	2,16
Suszenie tkanin bawełnianych do prasowania	7	1000 60%	1,56
Suszenie tkanin syntetycznych do szafy	3,5	800 40%	0,81
Zużycie energii w „trybie wył.” P_o (W)				0,5
Zużycie energii w „trybie wt.” P_L (W)				1

Program Cotton Cupboard Dry to standardowy program do suszenia, który można uruchomić z pełnym ładunkiem lub z połową ładunku zgodnie z informacjami podanymi na etykiecie. Program charakteryzuje się najwyższą efektywnością energetyczną w suszeniu mokrej odzieży bawełnianej.

* Standardowy program znakowania energii (EN 61121:2013)

Wszystkie wartości w tabeli wyznaczono zgodnie z normą EN 61121:2013. Wartości zużycia energii mogą się różnić od wartości w tabeli w zależności od rodzaju materiału, prędkości wirowania, warunków środowiskowych i wartości napięcia.

5.2.1. Dodatkowe funkcje

Poniżej znajduje się tabela podsumowująca opcje dostępne w poszczególnych programach.

Opcja Opis
Funkcja Anti-Crease	W przypadku wyboru opcji „Anti-Crease” i jeśli drzwi suszarki pozostaną zamknięte po zakończeniu programu, 1-godzinny etap przeciw zagnieceniom zostanie wydłużony do 2 godzin. Po wyborze opcji „Anti-Crease” rozlegnie się ostrzegawczy sygnał dźwiękowy. Aby anulować tę opcję, należy ponownie nacisnąć przycisk. Otwarcie drzwi lub naciśnięcie przycisku Start/Pauza w trakcie wykonywania kroku zapobiegającego zagnieceniom spowoduje anulowanie tego kroku.
Poziom suszenia	Poziom wilgotności uzyskany po zwiększeniu suszenia o 3 poziomy. W ten sposób można wybrać wymagany poziom suszenia. Poziomy, które można wybrać poza standardowym ustawieniem: 1, 2, 3. Po dokonaniu wyboru zapali się dioda LED odpowiedniego poziomu suszenia.
Opóźniony start	Czas rozpoczęcia programu można opóźnić, wybierając opcję 3-godzinną, 6-godzinną lub 9-godzinną. Pożądany czas opóźnienia można aktywować, naciskając przycisk Start/Pauza. Po upływie wyznaczonego czasu program rozpocznie się automatycznie. Podczas czasu opóźnienia można aktywować/ dezaktywować opcje zgodne z programem.
Anulowanie sygnału dźwiękowego	Po obróceniu pokrętła wyboru, naciśnięciu przycisków i zakończeniu programu suszarka wydaje sygnał dźwiękowy. Aby anulować te ostrzeżenia, naciśnąć i przytrzymać przycisk opcji „Anti-Crease” przez 3 sekundy. Po naciśnięciu przycisku rozlegnie się ostrzeżenie dźwiękowe informujące o anulowaniu opcji.
Zabezpieczenie przed dziećmi	Urządzenie jest wyposażone w zabezpieczenie przed dziećmi, które zapobiega wprowadzaniu zmian w programie w wyniku naciśnięcia przycisku w czasie trwania programu. W celu włączenia funkcji zabezpieczenia przed dziećmi użytkownik musi wcisnąć przyciski „Opóźniony start” i „Bez zagnieceń” jednocześnie przez 3 sekundy. Po włączeniu zabezpieczenia przed dziećmi wszystkie przyciski będą nieaktywne. Zabezpieczenie przed dziećmi nie jest automatycznie wyłączane po zakończeniu programu. Aby wyłączyć zabezpieczenie przed dziećmi po zakończeniu programu, należy ustawić pokrętło wyboru programu z położenie „Wył.”. Następnie ustawić pokrętło wyboru programu w pierwszym położeniu. Zabezpieczenie przed dziećmi jest nadal włączone. W celu wyłączenia zabezpieczenia przed dziećmi użytkownik musi wcisnąć przyciski „Opóźniony start” i „Bez zagnieceń” jednocześnie przez 3 sekundy. Podczas włączania/wyłączania zabezpieczenia przed dziećmi dioda LED opcji „Bez zagnieceń” będzie migać i rozlegnie się ostrzeżenie dźwiękowe. Ostrzeżenie: jeśli użytkownik obróci pokrętło wyboru programu podczas pracy urządzenia lub przy włączonym zabezpieczeniu przed dziećmi, rozlegnie się sygnał dźwiękowy. Nawet w przypadku ustawienia pokrętła na inny program wcześniej wybrany program będzie nadal działać. Aby wybrać nowy program, należy wyłączyć zabezpieczenie przed dziećmi, a następnie ustawić pokrętło wyboru programu.

5.2.2. Uruchamianie programu

Dioda LED Start/Pauza będzie migać podczas wyboru programu. Naciśnij przycisk Start/Pauza, aby rozpocząć program. Zapali się dioda LED Start/Pauza, która wskazuje, że program się rozpoczął, oraz dioda LED suszenia.

Program Opis
Suszenie ekstra tkanin bawełnianych (Cotton Extra Dry)	Ten program służy do suszenia grubych i wielowarstwowych materiałów takich jak bawełniane ręczniki, pościel, poszewki na poduszki, szlafroki w wysokich temperaturach, żeby można je było odłożyć do szafy po wyjęciu z suszarki.
Suszenie tkanin bawełnianych (Cotton Cupboard Dry)	Ten program służy do suszenia bawełnianych piżam, bielizny, obrusów itp., żeby można je było odłożyć do szafy po wyjęciu z suszarki.
Suszenie tkanin bawełnianych do prasowania (Cotton Iron Dry)	Ten program służy do suszenia artykułów bawełnianych, które mają zostać wyprasowane. Pranie wyjęte z maszyny będzie wilgotne.
Suszenie tkanin syntetycznych do szafy (Synthetics Cupboard Dry)	Ten program służy do suszenia materiałów syntetycznych, takich jak koszule, T-shirty, bluzki itp. w niższych temperaturach, żeby można je było odłożyć do szafy po wyjęciu.
Suszenie tkanin syntetycznych do prasowania (Synthetics Iron Dry)	Ten program służy do suszenia materiałów syntetycznych, takich jak koszule, T-shirty, bluzki itp. w niższych temperaturach niż tkaniny bawełniane, żeby przygotować je do prasowania. Pranie wyjęte z maszyny będzie wilgotne.
Delikatne	Ten program służy do suszenia cienkich ubrań, takich jak koszule, bluzki i odzież jedwabna, w niskiej temperaturze, aby przygotować je do noszenia.
Mieszane	Ten program służy do suszenia mieszanych ubrań bawełnianych i syntetycznych, które nie farbują, aby przygotować je do noszenia.
Odzież dziecięca	Ten program służy do suszenia delikatnych ubranek niemowlęcych w niskiej temperaturze, aby przygotować je do noszenia.
Dżins Ten program służy do suszenia dżinsu.
Programy czasowe	Aby osiągnąć wymagany stopień suszenia przy niskiej temperaturze, można skorzystać z programów czasowych 20 min, 40 min i 60 min. Niezależnie od stopnia wysuszenia, program zatrzymuje się w wybranym czasie.
Odświeżanie	Ten program zapewnia 10-minutową wentylację bez stosowania ciepła, aby odświeżyć odzież.
Ekspres 34 min	1 kg bawełnianych koszulek odwirowanych z dużą prędkością w pralce suszy się w ciągu 34 minut.
Koszule 20 min 2 lub 3 koszule	są gotowe do prasowania w ciągu 20 minut.

WAŻNE: Nie otwierać drzwiczek podczas trwania programu. Jeśli drzwiczki zostały otwarte, należy je szybko zamknąć.

5.2.3. Wybór gotowości do pracy

Po 15 minutach bez działania użytkownika w trybie wyboru, urządzenie przechodzi w tryb oszczędzania energii ze względu na zmniejszenie zużycia energii.

Dioda „Koniec” musi migać przez 0,5 sekundy ON, 3 sekundy OFF.

Jeśli użytkownik obraca pokrętłem (poza pozycją zerową) i naciska przyciski, nie wykonuje żadnej akcji.

Następnie, aby ponownie uruchomić maszynę, należy ustawić przełącznik w pozycji OFF i ponownie wybrać program.

5.2.4. Postęp programu

Wskaźnik postępu programu pokazuje przebieg uruchomionego programu. Na początku każdego etapu programu zapala się odpowiednia dioda LED, a dioda LED ukończonego etapu gaśnie.

Suszenie:

- Pozostaje on włączony podczas całego stopnia suszenia, aż poziom suszenia osiągnie „Chłodzenie”.

Chłodzenie:

- Zapala się, gdy stopień suszenia osiągnie „Chłodzenie” i pozostaje włączony do następnego kroku.

Koniec:

- Zapala się po zakończeniu programu.

Podczas programu

Po otwarciu drzwiczek podczas trwania programu, produkt przełączy się w tryb gotowości. Po zamknięciu drzwiczek należy nacisnąć przycisk Start/Pauza, aby wznowić program.

Nie otwierać drzwiczek podczas trwania programu. Jeśli drzwiczki zostały otwarte, należy je szybko zamknąć.

Koniec programu

Po zakończeniu programu zapalą się diody ostrzegawcze Start/Pauza, poziomu wody w zbiorniku, czyszczenia filtra i czyszczenia wymiennika ciepła. Dodatkowo po zakończeniu programu rozlegnie się sygnał dźwiękowy. Można wyjąć pranie, aby przygotować urządzenie do kolejnego zadania.

WAŻNE: Po zakończeniu każdego programu należy oczyścić filtr kłączków. Po każdym programie należy opróżnić pojemnik na wodę.

WAŻNE: Jeśli pranie nie zostanie wyjęte po zakończeniu programu, zostanie automatycznie aktywowany 1-godzinny etap przeciw zagnieceniom. Ten program obraca bębnem w regularnych odstępach czasowych w celu niedopuszczenia do powstania zagnieceń.

3.1. Informacja o lampce bębna

• Ten produkt zawiera lampkę LED bębna.
• Lampka włącza się automatycznie po otwarciu drzwi. I gaśnie po chwili również automatycznie.
• Nie ma możliwości regulacji, aby użytkownik mógł ją otworzyć lub zamknąć.
• Proszę nie próbować wymieniać ani modyfikować lampki LED.

PROGRAMY	OPCJE
	Opóźniony start	Anulowanie sygnału dźwiękowego	Zabezpieczenie przed dziećmi	Bez zagnieceń	Poziom suszenia
Suszenie ekstra tkanin bawełnianych (Cotton Extra Dry)	√	√	√	√	√
Suszenie tkanin bawełnianych (Cotton Cupboard Dry)	√	√	√	√	√
Suszenie tkanin bawełnianych do prasowania (Cotton Iron Dry)	√	√	√	√	√
Suszenie tkanin syntetycznych do szafy (Synthetics Cupboard Dry)	√	√	√	√	√
Suszenie tkanin syntetycznych do prasowania (Synthetics Iron Dry)	√	√	√	√	√
Delikatne X	√	√	√	√
Mieszane	√	√	√	√	√
Odzież dziecięca	√	√	√	√	√
Dżins	√	√	√	√	√
60 min X	√	√	√	√
40 min	√	√	√	√	X
20 min	√	√	√	√	X
Odświeżanie	√	√	√	√	X
Ekspres 34 min	√	√	√	√	X
Koszule 20 min	√	√	√	√	X
X Brak możliwości wyboru
√	Wybór

6. CZYSZCZENIE I PIELEGNACJA

WAŻNE: Nie stosować przemysłowych środków chemicznych do czyszczenia suszarki. Nie korzystać z suszarki, która była czyszczona przemysłowymi środkami chemicznymi.

6.1 Czyszczenie filtrów klaczków

WAŻNE: PO ZAKOŃCZENIU KAŻDEGO PROGRAMU NALEŻY PAMIĘTAĆ O WYCZYSZCZENIU FILTRÓW KŁACZKÓW.

Aby wyczyścić filtry kłączków:

1. Otworzyć drzwiczki.
2. Pociągnąć filtry kłączków w górę, aby je wyjąć.

3. Otworzyć filtr zewnętrzny.

4. Wyczyścić filtr zewnętrzny ręką lub miękką ścierką.

5. Otworzyć filtr wewnętrzny.
6. Wyczyścić filtr wewnętrzny ręką lub miękką ścierką.
7. Zamknąć filtry i zamontować haczyki.
8. Umieścić filtr wewnętrzny w filtrze zewnętrznym.
9. Zamontować filtr kłączków z powrotem.

Po korzystaniu z filtra kłączków przez pewien czas może powstać na nim warstwa, której nie da się usunąć ręcznie – w takim przypadku filtr należy umyć ciepłą wodą, aby usunąć zalegającą warstwę. Filtr należy dokładnie osuszyć przed ponowną instalacją.

6.2 Opróżnianie pojemnika na wodę

1. Zdjąć pokrywę szuflady i ostrożnie wyjąć pojemnik.
2. Wylać wodę z pojemnika.
3. Jeśli przy wylocie pojemnika nagromadziły się kłączki, wylot należy oczyścić wodą.
4. Ponownie zainstaluj pojemnik na wodę.

WAŻNE: Nigdy nie należy wyjmować pojemnika w czasie trwania programu. Woda zbierająca się w pojemniku nie nadaje się do spożycia przez ludzi.

WAŻNE: PO ZAKOŃCZENIU KAŻDEGO PROGRAMU NALEŻY PAMIĘTAĆ O USUNIĘCIU WODY Z POJEMNIKA NA WÓDĘ.

6.3 Czyszczenie wymiennika ciepła

WAŻNE: Wymiennik ciepła należy wyczyścić po pojawieniu się ostrzeżenia „Czyszczenie wymiennika ciepła”.
WAŻNE: NAWET JEŚLI DIODA LED OSTRZEŻENIA O CZYSZCZENIU WYMIENNIKA CIEPŁA SIĘ NIE ŚWIECI: WYMIENNIK CIEPŁA NAŁĘŻY CZYŚCIĆ CO 30 PROCESÓW SUSZENIA LUB RAZ W MIESIĄCU.

Po zakończeniu suszenia otworzyć drzwiczki i odczekać, aż urządzenie wystygnie.

1. Otwórz pokrywę ścianki odbojowej tak, jak pokazano na ilustracji.
2. Odblokować pokrywę wymiennika, obra- cając ją w kierunku pokazanym strzałka- mi.
3. Zdjąć pokrywę wymiennika jak pokazano na rysunku.
4. Oczyścić przednią powierzchnię wymiennika, jak pokazano na rysunku.
5. Zamontować pokrywę wymiennika jak pokazano na rysunku.
6. Zablokować pokrywę wymiennika, obra- cając ją w kierunku pokazanym strzałka- mi.
7. Zamknąć pokrywę ścianki odbojowej tak, jak pokazano na ilustracji.

! OSTRZEŻENIE: NIE CZYŚCIĆ GOŁYMI RĘKAMI, PONIEWAŻ LAMELE WYMIENNIKA SĄ OSTRE. MOGA POKALECZYĆ RĘCE

6.4 Czyszczenie czujnika wilgotności

Wewnątrz maszyny znajdują się czujniki wilgotności wykrywające stopień wysuszenia prania.

Aby wyczyścić czujniki:

1. Otwórz drzwiczki urządzenia.

1. Jeśli urządzenie jest nadal gorące, należy odczekać, aż ostygnie.

2. Przetrzyj powierzchnie metalowe czujnika miękką ściereczką zamoczona w occie i osusz je.

WAŻNE: METALOWE POWIERZCHNIE CZUJNIKA NALEŻY CZYŚCIĆ 4 RAZY W ROKU.

WAŻNE: Nie stosować metalowych narzędzi do czyszczenia metalowych powierzchni czujnika.

⚠ OSTRZEŻENIE: Ze względu na zagrożenie pożarem i wybuchem do czyszczenia czujników nie stosować rozpuszczalników, środków czyszczących i innych produktów tego typu.

6.5 Czyszczenie powierzchni wewnętrznej drzwi załadunkowych

! WAŻNE: NIE ZAPOMINAĆ O CZYSZCZENIU WEWNETRZNEJ POWIERZCHNI DRZWI ŁADUNKOWYCH PO KAŻDYM PROCESIE SUSZENIA.

Otwórz drzwiczki suszarki i wyczyść wilgotną ściereczką wszystkie powierzchnie wewnętrzne oraz uszczelkę miękką.

6.5.1. DźWIĘK MASZYNY

ŹRÓDŁO DźWIĘKU DEFINICJA
	Dźwięk pompy
	Pompa włącza się, kiedy maszyna zaczyna pracować a także podczas pracy maszyny, w pewnych odstę pach. W trakcie tego procesu słyszane są dźwięki wydawane przez pompę i wodę, co jest normalne.
	Dźwięk sprężarki
	Podczas pracy maszyny od czasu do czasu słyszany jest metaliczny dźwięk pochodzący od kompresora, co jest normalne.

7. DANE TECHNICZNE

Marka MPM
Nazwa modelu MPM-90-SH-41
Wysokość Min.: 845 mm / Maks.: 855 mm*
Szerokość 596 mm
Głębokość 525 mm
Pojemność (maks.) 7 kg**
Masa netto (z drzwiczkami z tworzywa sztucznego) 39,9 kg
Masa netto (ze szklanymi drzwiczkami) 41,4 kg
Napięcie	220–240 V
Moc	1000 W

* Min. wysokość: Wysokość bez wykorzystania regulowanych nóżek. Maks. wysokość: Wysokość z regulowanymi nóżkami na maksymalnej wysokości.

** Waga suchego prania przed praniem.

WAŻNE: Aby poprawić jakość suszarki, dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia.

WAŻNE: Deklarowane wartości uzyskano w środowisku laboratoryjnym zgodnie z odpowiednimi normami. Wartości te mogą się zmieniać w zależności od warunków środowiskowych i sposobu korzystania z suszarki.

! UWAGA:

1. Ze względów bezpieczeństwa przepisy wymuszają co najmniej 1 m³ kubatury pomieszczenia na każde 8 g czynnika chłodniczego. Dla 150 g propanu minimalna dopuszczalna wielkość pomieszczenia wynosiłaby 18,75 m3.

2. Czynnik chłodniczy: ryzyko pożaru / ryzyko zatrucia / ryzyko strat materialnych i uszkodzenia urządzenia. Urządzenie zawiera czynnik chłodniczy R290, który jest przyjazny środowisku, ale łatwopalny. Nieprawidłowa utylizacja może skutkować pożarem lub zatruciem. Urządzenie należy utylizować w prawidłowy sposób, nie uszkadzając rurek w obwodzie czynnika chłodniczego.

• Typ czynnika chłodniczego: R290
- Ilość gazu: 150 g
- ODP (potencjał niszczenia warstwy ozonowej): 0
• GWP (współczynnik ocieplenia globalnego): 3

1. Ryzyko wybuchu lub pożaru. Wyjąć z kieszeni wszystkie zapalniczki i zapałki.

2. Nie stawiać suszarki w pobliżu otwartego ognia ani źródeł zapłonu.

8. ROZWIĄZYWANIE PROBLEMÓW

Suszarka jest wyposażona w system, który cały czas kontroluje jej działanie podczas suszenia, aby móc podjąć odpowiednie środki i ostrzec użytkownika w przypadku nieprawidłowego funkcjonowania.

⚠ OSTRZEŻENIE: Jeśli problem nie ustępuje po zastosowaniu kroków opisanych w tym punkcie, należy skontaktować się autoryzowanym usługodawcą. Nigdy nie należy podejmować prób naprawy nieprawidłowo działającego produktu.

PROBLEM PRZYCZYNA ROZWIAZANIE
Proces suszenia trwa długo.	Powierzchnia filtra klaczków może być zapchana.	Umyj filtr w letniej wodzie.
	Wymiennik ciepła może być zapchany.	Wyczyść wymiennik ciepła.
	Kratki wentylacyjne z przodu urządzenia mogą być zamknięte.	Otwórz drzwi/okna, aby nie dopuścić do nadmiernego wzrostu temperatury w pomieszczeniu.
	Na czujniku wilgotności może znajdować się osad kamienia.	Wyczyść czujnik wilgotności.
	Suszarka może być nadmiernie załadowana.	Nie obciążaj nadmiernie suszarki.
	Pranie może być niewystarczająco odwirowane.	Wybierz wyższą prędkość wirowania pralki.
Po zakończeniu procesu suszenia pranie jest wilgotne.	⚠ Po zakończeniu procesu suszenia pranie jest gorące i wydaje się bardziej wilgotne.
	Stosowany program może nie być odpowiedni do danego rodzaju prania.	Sprawdź etykiety na poszczególnych artykułach, wybierz program odpowiedni do typu prania oraz zastosuj dodatkowo programy czasowe.
	Powierzchnia filtra klaczków może być zapchana.	Umyj filtr w letniej wodzie.
	Wymiennik ciepła może być zapchany.	Wyczyść wymiennik ciepła.
	Suszarka może być nadmiernie załadowana.	Nie obciążaj nadmiernie suszarki.
	Pranie może być niewystarczająco odwirowane.	Wybierz wyższą prędkość wirowania pralki.
Nie można otworzyć suszarki lub uruchomić programu. Suszarka nie aktywuje się po regulacji.	Suszarka może nie być podłączona do zasilania.	Upewnij się, że wtyczka jest podłączona do gniazdka.
	Drzwiczki mogą być otwarte.	Upewnij się, że drzwiczki załadunkowe są odpowiednio zamknięte.
	Być może użytkownik nie ustawił programu lub nie nacisnął przycisku Start/Pauza.	Upewnij się, że program został ustawiony i że suszarka nie znajduje się w trybie gotowości (pauza).
	Zabezpieczenie przed dziećmi może być aktywne.	Dezaktywuj zabezpieczenie przed dziećmi.
PROBLEM PRZYCZYNA ROZWIĄZANIE
Program został przerwany bez przyczyny.	Drzwiczki mogą nie być poprawnie zamknięte.	Upewnij się, że drzwiczki załadunkowe są odpowiednio zamknięte.
	Mogło dojść do awarii zasilania.	Naciśnij przycisk Start/Pauza, aby rozpocząć program.
	Pojemnik na wodę może być pełny.	Opróżnij pojemnik na wodę.
Ubrania skurczyły się, zmechaciły lub ich jakość się pogorszyła.	Stosowany program może nie być odpowiedni do danego rodzaju prania.	Sprawdź etykiety na poszczególnych artykułach, wybierz program odpowiedni do typu prania.
Przez drzwiczki wycieka woda.	Na wewnętrznych powierzchniach drzwiczek lub na powierzchniach uszczelki drzwiczek mogły zebrać się kłączki.	Wyczyść wewnętrzne powierzchnie drzwiczek lub powierzchnie uszczelki drzwiczek.
Drzwiczki otwierają się samoczynnie.	Drzwiczki mogą nie być poprawnie zamknięte.	Dopchnij drzwiczki, aby rozległ się dźwięk zamykania.
Symbol pojemnika na wodę jest włączony lub miga.	Pojemnik na wodę może być pełny.	Opróżnij pojemnik na wodę.
	Wąż odprowadzania wody może być zagięty.	Jeśli produkt jest podłączony bezpośrednio do wylotu wody, sprawdź wąż odprowadzania wody.
Symbol ostrzegawczy dotyczący czyszczenia wymiennika ciepła jest włączony.	Wymiennik ciepła może być zanieczyszczony.	Wyczyść wymiennik ciepła.
Symbol czyszczenia filtra jest włączony.	Filtr kłączków może być zabrudzony.	Wyczyść filtr.
	Sitko filtra może być zapchane przez kłączki.	Wyczyść obudowę filtra.
	Na powierzchni filtra kłączków może znajdować się warstwa utrudniająca poprawne działanie filtra.	Umyj filtr w letniej wodzie.
Symbole ostrzegawcze dotyczące filtra i wymiennika ciepła migają.	Sitko filtra może być zapchane przez kłączki.	Wyczyść obudowę filtra.
	Na powierzchni filtra kłączków może znajdować się warstwa utrudniająca poprawne działanie filtra.	Umyj filtr w letniej wodzie.
	Wymiennik ciepła może być zapchany.	Wyczyść wymiennik ciepła.
Nie można uruchomić programu, a ostrzegawcza lampka LED filtra miga.	Filtr może nie być zamontowany. Wymień filtr.
	Dioda LED ostrzeżenia filtra miga nawet, gdy filtr jest zamontowany.	Skontaktuj się z serwisem.

9. AUTOMATYCZNE OSTRZEŻENIA O USTERKACH I SPOSÓB POSTĘPOWANIA

Twoja suszarka bębnowa jest wyposażona we wbudowany system wykrywania usterek, które są sygnalizowane przez kombinację migających kontrolek. Poniżej przedstawiono najczęstsze kody usterek.

KOD BŁĘDU ROZWIĄZANIE
E03	Opróżnić zbiornik wody, jeżeli problem nie zostanie rozwiązany, skontaktować się z najbliższym autoryzowanym punktem serwisowym.
E04	Skontaktować się z najbliższym autoryzowanym punktem serwisowym.
E05	Skontaktować się z najbliższym autoryzowanym punktem serwisowym.
E06	Skontaktować się z najbliższym autoryzowanym punktem serwisowym.
E07	Skontaktować się z najbliższym autoryzowanym punktem serwisowym.
E08	Może występować wahanie napięcia w sieci elektrycznej. Odczekać, dopóki napięcie nie będzie odpowiednie dla zakresu roboczego.

10. OCHRONA ŚRODOWISKA I INFORMACJE O OPAKOWANIU

10.1 Informacje o opakowaniu

Opakowanie produktu jest wykonane z materiałów nadających się do recyklingu. Nie utylizować opakowania razem z odpadami z gospodarstwa domowego lub innymi odpadami. Należy je oddać do punktu odbioru odpadów określonego przez władze lokalne.

11. ETYKIETA ENERGETYCZNA I OSZCZĘDNOŚĆ ENERGII

11.1 Etykieta energetyczna

1. Znak towarowy
2. Model
3. Klasa energetyczna
4. Roczny pobór mocy
5. Poziom hałasu podczas suszenia
6. Maksymalna wydajność suszenia (suchy wsad)
7. Czas cyklu Cotton Cupboard Dry
8. Klasa wydajności skraplania
9. Technologia urządzenia

11.2 Wydajność energetyczna

• Należy w pełni korzystać z wydajności urządzenia, nie dopuszczając jednak do jego przeciążenia.
• Podczas prania należy ustawić maksymalną prędkość wirowania. Skróci to czas suszenia i obniży zużycie energii.
• Należy suszyć razem taki sam rodzaj prania.
• Wyboru programu należy dokonywać na podstawie instrukcji obsługi.
• Aby zapewnić prawidłowy obieg powietrza, należy pozostawić odpowiednią odległość z przodu i z tyłu suszarki. Nie zakrywać kratek z przodu urządzenia.
• Jeśli nie jest to konieczne, nie należy otwierać drzwiczek urządzenia podczas suszenia. Jeśli drzwiczki zostały otwarte, należy je szybko zamknąć.
• Nie dodawać dodatkowych (mokrych) artykułów w trakcie suszenia.
• Włosy i kłączki z prania, które unoszą się w powietrzu, zostaną wychwycone przez filtry kłączków. Filtry należy czyścić przed każdym użyciem i po każdym użyciu.
• W przypadku modeli z pompą ciepła należy upewnić się, że wymiennik ciepła jest czyszczony co najmniej raz w miesiącu lub po każdych 30 użyciach.
• Podczas suszenia należy zapewnić dobrą wentylację pomieszczenia, w którym znajduje się suszarka.

KARTA PRODUKTU
Zgodność z rozporządzeniem delegowanym Komisji (UE) nr 392/2012
Nazwa lub znak towarowy dostawcy MPM
Nazwa modelu MPM-90-SH-41
Pojemność znamionowa (kg) 7
Typ suszarki bębnowej Pompa ciepła
Klasa wydajności energetycznej (1)	A+
Roczne zużycie energii (kWh) (2)	276
Automatyczne lub Nieautomatyczne Automatyczne
Zużycie energii przy standardowym programie do bawełny przy pełnym obciążeniu (kWh)	2,16
Zużycie energii przy standardowym programie do bawełny przy częściowym obciążeniu (kWh)	1,33
Zużycie mocy w trybie wyłączenia przy standardowym programie do bawełny przy pełnym obciążeniu P_o (W)	0,5
Zużycie mocy w trybie czuwania przy standardowym programie do bawełny przy pełnym obciążeniu P_L (W)	1,0
Czas trwania trybu czuwania (min.) n.d.
Standardowy program suszenia tkanin bawełnianych (3)	-
Czas trwania programu w przypadku standardowego programu suszenia tkanin bawełnianych przy pełnym wsadzie, T_dry (min.)	188
Czas programu w przypadku standardowego programu suszenia tkanin bawełnianych przy częściowym wsadzie, T_dry1/2 (min.)	124
Ważony czas trwania programu przy standardowym programie do bawełny przy pełnym i częściowym wsadzie ( T_t )	151
Klasa wydajności skraplania (4)	B
Średnia wydajność skraplania przy standardowym programie do bawełny przy pełnym wsadzie C_dry	81%
Średnia wydajność skraplania przy standardowym programie do bawełny przy częściowym wsadzie C_dry1/2	81%
Ważona wydajność skraplania przy standardowym programie do bawełny przy pełnym i częściowym wsadzie C_t	81%
Poziom dźwięku przy standardowym programie do bawełny przy pełnym wsadzie (5)	65
Wbudowane Nie

(1) Skala od A+++ (najbardziej efektywna) do D (najmniej efektywna)
(2) Zużycie energii na podstawie 160 cykli suszenia przy standardowym programie do bawełny przy pełnym i częściowym obciążeniu oraz zużycia przy trybach działania o niskim zużyciu energii. Rzeczywiste zużycie energii w cyklu zależy od sposobu użytkowania urządzenia.
(3) Program „Cotton cupboard dry” stosowany przy pełnym i częściowym obciążeniu jest standardowym programem suszenia, którego dotyczą informacje na etykiecie i karcie produktu. Nadaje się do suszenia prania o normalnym stopniu wilgotności i jest to najbardziej wydajny program do bawełny pod względem zużycia energii.
(4) Skala od G (najniższa wydajność) do A (najwyższa wydajność)
(5) Wartość średniej ważonej – L wA wyrażona w dB(A) dot. 1 pW

Display symbols:

PL Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)

ul. Brzozowa 3, 05-822 Milanówek, Polska

biuro tel.: [phone], serwis tel.: [phone], BDO: 000027599
