| Marka | Güde |
| Model | GHD 105 |
| Typ produktu | Myjka ciśnieniowa |
| Zasilanie | 230 V~50 Hz |
| Moc nominalna | 1400 W |
| Ciśnienie robocze | 70 bar / 7 MPa |
| Maksymalne dopuszczalne ciśnienie | 105 bar / 10,5 MPa |
| Przewidywany przepływ wody | 5,5 l/min |
| Maksymalny przepływ wody | 6,8 l/min |
| Maksymalna temperatura wody | 50 °C |
| Maks. ciśnienie wody na wejściu | 4 bar / 0,4 MPa |
| Waga | 6,1 kg |
| Stopień ochrony | IP X5 |
| Klasa ochronności elektrycznej | II |
| Poziom ciśnienia akustycznego (LpA) | 73 dB(A) |
| Zmierzony poziom mocy akustycznej (LWA) | 85 dB(A) |
| Wartość emisji drgań | ≤ 2,5 m/s² |
| Główne funkcje | Dysza o zmiennym strumieniu, dysza rotacyjna, pistolet wysokociśnieniowy, lanca |
| Konserwacja i czyszczenie | Czyszczenie filtra wody i dyszy; kontrola węży |
| Bezpieczeństwo | Automatyczne wyłączenie w przypadku wycieku, zabezpieczenie przed suchobiegiem, obowiązkowe użycie wyłącznika różnicowoprądowego 30 mA |
| Części zamienne i naprawialność | Oryginalne części dostępne na www.guede.com; naprawy przez wykwalifikowany personel |
| Gwarancja | 24 miesiące dla konsumenta, 12 miesięcy do użytku przemysłowego |
Często zadawane pytania - GHD 105 GUDE
Pytania użytkowników dotyczące GHD 105 GUDE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Myjka ciśnieniowa w formacie PDF za darmo! Znajdź swoją instrukcję GHD 105 - GUDE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GHD 105 marki GUDE.
INSTRUKCJA OBSŁUGI GHD 105 GUDE
Tłumaczenie oryginalnej instrukcji obsługi Myjka wysokociśnieniowa
POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING | UVEDENÍ DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | UVEDBA V POGON | PUESTA EN MARCHA | URUCHOMIENIE ____ 2
PL Transport/magazynowanie
PL Transport/magazynowanie
FR Stockage
IT Stoccaggio
NL Bewaring
CZ Uložení
SK Uloženie
HU Tárolás
3
1

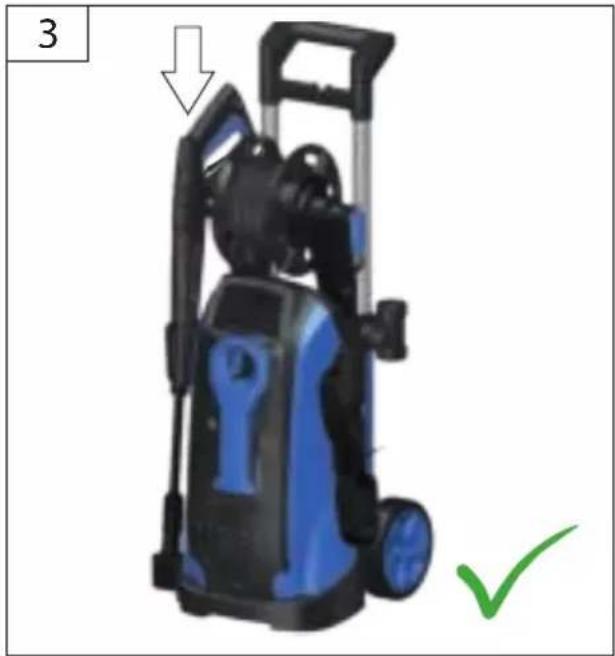

PL Transport/magazynowanie
GHD 165 / 225
| Myjka wysokociśnieniowa | GHD 105 | GHD 135 | GHD 165 | GHD 225 |
| Nr artykułu 85900 85901 85902 85903 | ||||
| Podłączenie 230 V~50Hz 230 V~50Hz 230 V~50Hz 230 V~50Hz | ||||
| Znamionowa moc wyjściowa | 1400 W | 1800 W | 2100 W | 3200 W |
| Ciśnienie nominalne | 70 bar /7 MPa | 90 bar /9 MPa | 110 bar /11 MPa | 150 bar /15 MPa |
| Dopuszczalne ciśnienie maks. | 105 bar /10,5 MPa | 135 bar /13,5 MPa | 165 bar /16,5 MPa | 225 bar /22,5 MPa |
| Nominalne natężenia przepływu | 5,5 l/min 6,0 l/min 6,0 l/min | 7,5 l/min | ||
| Nominalne natężenia przepływu maks. | 6,8 l/min 7,2 l/min 7,5 l/min | 9,0 l/min | ||
| Stopień ochrony IP X5 IP X5 IP X5 IP X5 | ||||
| Maks. temperatura wody | 50 °C | 50 °C | 50 °C | 50 °C |
| Ciśnienie wlotowe wody maks. | 4 bar /0,4 MPa | 4 bar /0,4 MPa | 4 bar /0,4 MPa | 4 bar /0,4 MPa |
| Cieżar | 6,1 kg | 10,6 kg | 17,3 kg | 26,25 kg |
| Dane odnośnie poziomu szumów | ||||
| Poziom ciśnienia akustycznego L_pA^1) | 73 dB (A) | 76 dB (A) | 75 dB (A) | 76 dB (A) |
| Zmierzony poziom mocy akustycznej L_WA^2) | 85 dB (A) | 89 dB (A) | 88 dB (A) | 90 dB (A) |
| Gwarantowany poziom mocy akustycznej L_WA^3) | 88 dB (A) | 92 dB (A) | 91 dB (A) | 93 dB (A) |
| Zmierzone zgodnie z ^1)^3) EN 60335; ^2)^3) 2000/14/WE; ^1)^2) Niepewność K= 3 dB (A); Stosować ochronniki słuchu! | ||||
| Dane dotyczące wibracjiWartość emisji drgań (suma wektorowa trzech kierunków) wyznaczona zgodnie z EN 60335 Niepewność K = 1,5 m/s ^2 | ||||
| Wartość emisji drgań a_h | ≤ 2,5 m/s ^2 | ≤ 2,5 m/s ^2 | ≤ 2,5 m/s ^2 | ≤ 2,5 m/s ^2 |
Używać urządzenia dopiero po dokładnym zapoznaniu się i zrozumieniu instrukcji obsługi. Zapoznać się z elementami obsługi i prawidłowym użytkowaniem urządzenia. Przestrzegać wszystkich wskazówek bezpieczeństwa podanych w instrukcji. Zachowywać się w sposób odpowiedzialny w stosunku do innych osób.
Użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla osób trzecich.
Jeżeli powstaną wątpliwości dotyczące podłączenia i obsługi urządzenia, należy zwrócić się do działu obsługi klienta.
Wskazówki bezpieczeństwa
Maszyny nie mogą być używanę przez dzieci. Należy nadzorować dzieci, aby nie bawiły się urządzeniem.
Ta maszyna może być obsługiwana przez osoby z obnizonymi zdolnościami fizycznymi, sensorycznymi lub psychicznymi, z brakującym doświadczenie i wiedzą, jeśli znajdują się pod nadzorem bądź zostały
poinstruowane odnośnie bezpiecznego używania maszyny, i rozumieją wynikające z niego zagrożenia.
OSTRZEŻENIE Niewłaściwe obchodzenie się ze strumieniem znajdująjącym się pod wysokim ciśnieniem może być niebezpieczne. Strumien nie może być skierowany na osoby, aktywne urządzenia elektryczne ani na samą maszynę.
OSTRZEŻENIE Nie używać urządzenia w zasięgu ludzi, chyba że noszą odziez ochronną.
OSTRZEZENIE Nie kierować strumienia na siebie ani na innych w celu wyczyszczenia odziezy lub obuwia.
OSTRZEZENJE Niebezpieczeństwo eksplozji – Nie rozpylac cieczy łatwopalnych.
OSTRŻEŻENIE Myjki wysokości-niowe nie mogą być obsługiwane przez dzieci ani osoby, które nie zostały poinstruowane w tym zakresie.
OSTRZEŻENIE Weże wysokociśnie- niowe, osprzet i żłączki są ważne dla zachowania bezpieczeństwa maszy-
ny. Używać wyłącznie weży wysokocismieniowych, osprzętu i złączek zalecanych przez producenta. OSTRZEŻENIE Aby zapewnić bezpieczeństwo maszyny, należy używać wyłącznie oryginalnych części zamjennych producenta lub części zamjennych zatwierdzonych przez producenta.
OSTRZEŻENIE Wodę, która przepłyneła przez zawor zwrotny, uwaza się za niezdatną do picia. OSTRZEŻENIE Zawsze wyłącaźcy wyłącznik zaśilania, jeśli maszyna jest pozostawiona bez nadzoru. Stosować wyposażenie ochronne. Podczas prac z maszyną stale nosić okulary ochronne. Zaleca się wykorzystywać odzież ochronna, jak maskę przeciwpyłową, rekawice ochronne, mocne obuwie antypoślizgowe, kask oraz ochronę słuchu. OSTRZEŻENIE Moc odrzutu przy pistolecie natryskowym spowodowana wydostającym się strumjeniem wody przez dyszę wysokocisnie niową. Zadbać o stabilną i pewna pozycię, mocno trzymać pistolet i rurę strumieniową. Pompa nie może pod żadnym po- zorem pracować na sucho. Przed uruchomięniem urządzenia należy sprawdzić, czy kabel elektryczny l/ub gniazdko sieciowe nie są uszkodzone. Nie narażać urządzenia na oddzia- rywanie deszczu i nie używać go w mokrych lub wilgotnych warunkach.
Zastosowanie zgodne z przeznaczeniem
Myjkę wysokociśnieniową można stosować wyłącznie do czyszczenia następujących materiałów:
Dysza Vario: do czyszczenia lekkich zabrudzeń i powierzchni, np. samochód, meble ogrodowe itp.
Dysza obrotowa: do uporczywych zabrudzeń, np. taras, płytki, ściana itp.
Z uwzględnieniem danych technicznych i wskazówek dotyczących bezpieczeństwa.
Proszę pamiętać o tym, że nasze urządzenia, zgodnie z ich przeznaczeniem, nie zostały skonstruowane do użycia do celów komercyjnych, rzemieślniczych lub przemysłowych. Nie udzielamy gwarancji, jeśli urządzenie jest używane w zakładach, zakładach rzemieślniczych lub przemysłowych oraz w przypadku porównywalnych czynności.
⚠ OSTRZEŻENIE Ta maszyna została zaprojektowana do stosowania detergentu dostarczonego lub zalecanego przez producenta. Stosowanie innych środków czyszczących lub środków chemicznych może zagrozić bezpieczeństwu maszyny.
Używać wyłącznie dostępnych na rynku środków czyszczących (szczególnie do myjki wysokociśnie-niowej).
Przestrzegać instrukcji załączonych do środków czyszczących.
Urządzenie może być stosowane wyłącznie do celów zgodnych z przeznaczeniem. W przypadku nieprzestrzegania regulacji wynikających z ogólnie obowiązujących przepisów prawa oraz ustaleń podanych w przedstawianej instrukcji producent może odstąpić od przyjęcia odpowiedzialności za powstałe szkody.
Postępowanie w nagłym przypadku
W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i możliwie jak najszybciej wezwać fachową pomoc lekarską. Zabezpieczyć poszkodowanego przed dalszymi obrażeniami i pozostawić go w spokoju. W przypadku wezwania pomocy należy podać następujące informacje: 1. Miejsce, w którym wydarzył się wypadek; 2. Rodzaj wypadku; 3. Liczba poszkodowanych w wypadku; 4. Rodzaj obrażeń
Symbole
OSTRZEŻENIE/UWAGA!
OSTRZEŻENIE - W celu ograniczenia ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi.
Nosić okulary ochronne!
Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.
Ostrzeżenie przed niebezpiecznym napięciem elektrycznym
Strumień nie może być skierowany na osoby, aktywne urządzenia elektryczne ani na samą maszynę.
Uszkodzony i/lub przeznaczony do usu-nięcia sprzęt elektryczny lub elektroniczny należy przekazać punktom zbiórki w celu recyklingu.
Znak zgodności CE
Elektronarzędzie II klasy ochronności.
Ostrzeżenie! Zgodnie z obowiązującymi przepisami, urządzenie nigdy nie może być eksploatowane bez izolatora przepływu zwrotnego w sieci wody pitnej. Zgodnie z normą EN 12729 typ BA należy zainstalować odpowiedni izolator przepływu zwrotnego. Woda, która przepłynęła przez izolator przepływu zwrotnego, jest klasyfikowana jako nienadająca się do picia.
Przyłączenie do sieci
Wskazówka!
Podczas uruchamiania (rozruchu) tych urządzeń może wystąpić krótki spadek napięcia, zwłaszcza jeśli jakość zasilania jest niska. Te załamania mogą wpływać na inne urządzenia (np. powodować migotanie lampy). Przy impedancji sieci Zmax <0,378MM nie należy oczekiwać takich zakłóceń. (Aby uzyskać więcej informacji, skontaktuj się z lokalnym zakładem energetycznym).
Eksploatacja jest dopuszczalna tylko z ącznikiem różnicowoprądowym (RCD maks. d uszkodzeniowy 30 mA).
ZAGROŻENIE! Porażenie prądem! Istnieje bezpieczeństwo poniesienia obrażeń na skutek du elektrycznego!
Upoważniony elektryk powinien sprawdzić przed uruchomieniem, czy dostępne są wymagane elektryczne środki bezpieczeństwa. Należy przy tym przestrzegać przepisów krajowych.
Przyłącze elektryczne powinno być zrealizowane przez gniazdko wtykowe.
Sprawdzić napięcie. Dane techniczne podane na tabliczce znamionowej powinny być zgodne z napięciem sieci elektrycznej.
Należy zwracać na to uwagę, aby gniazdko przyłączeniowe było z dala od wody i wilgoci oraz aby wtyczka była chroniona przed wilgocią.
Wykorzystywać wyłącznie przedłużacz, który jest dopuszczony do użytku zewnętrznego z ochroną przed wodą rozbryzgową.
Chronić kabel przed wysoką temperaturą, olejem i ostrymi krawędziami.
Konserwacja
⚠️ Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.
Przed użyciem należy zawsze przeprowadzić kontrolę wzrokową, aby sprawdzić przede wszystkim, czy ładowarka nie ma uszkodzonego kabla sieciowego i wtyczki.
Urządzenie nie może być używane, jeżeli jest uszkodzone lub gdy uszkodzone są urządzenia zabezpieczające. Wymieniać części zużyte i uszkodzone.
Uwaga! Jeżeli przewód przyłączeniowy tego urzą dzenia zostanie uszkodzony, musi zostać wymieniony przez producenta lub jego przedstawiciela bądź osobę o takich samych kwalifikacjach, aby uniknąć zagrożeń.
Naprawy i prace, które nie zostały opisane w tej instrukcji, należy powierzać wyłącznie odpowiednio wykwalifikowanym pracownikom.
Stosować tylko oryginalne wyposażenie i części zamienne.
Tylko regularnie konserwowane i starannie utrzymywane urządzenie może spełniać w zadowalający sposób warunki, do których zostało przeznaczone. Brak właściwej konserwacji i pielęgnacji może powodować trudne do przewidzenia wypadki i obrażenia.
W razie potrzeby nasze części zamienne można znaleźć w Internecie na stronie www.guede.com.
Gwarancja
Okres gwarancji wynosi 12 miesięcy w przypadku użytkowania komercyjnego, a 24 miesiące dla użytkowników indywidualnych i rozpoczyna się on w momencie zakupu urządzenia.
Gwarancja dotyczy wyłącznie wad materiałowych i błędów zaistniałych w procesie produkcji. W przypadku roszczeń z tytułu wad towaru należy, zgodnie z warunkami gwarancji, przedstawić dowód zakupu z datą sprzedaży.
Gwarancja nie obejmuje niewłaściwego zastosowania, np.: przeciążenia urządzenia, zastosowania z użyciem siły, uszkodzeń na skutek działania czynników zewnętrznych lub przez ciała obce. Gwarancja nie obejmuje również nieprzestrzegania instrukcji obsługi i zwykłego zużycia części.
Zwracamy uwagę na to, że zgodnie z obowiązującymi normami odnośnie do ewentualnych uszkodzeń spowodowanych przez nasze urządzenia, nie ponosimy odpowiedzialności z tego tytułu
Ważne informacje dla klientów
Należy zwrócić uwagę na to, że przesyłka zwrotna w trakcie okresu obowiązywania gwarancji, a także po jej upływie powinna z zasady następować w oryginalnym opakowaniu. W ten sposób będzie można uniknąć szkód transportowych i ominąć często kontrowersyjne regulacje prawne. Urządzenie jest chronione w sposób optymalny tylko w oryginalnym kartonie, co zapewnia sprawne rozpatrzenie reklamacji.
Serwis
Czy mają Państwo pytania natury technicznej? Może chodzi o reklamację? Czy potrzebują Państwo części zamiennych lub instrukcji obsługi? Na głównej stronie naszego partnera serwisowego firmy Güde GmbH & Co. KG (www.guede.com) w dziale Serwis udzielimy Państwu pomocy szybko i bez zbędnej biurokracji. Prosimy pozwolić nam sobie pomóc. Aby w przypadku reklamacji można było dokładnie zidentyfikować Państwa urządzenie, prosimy podać naszemu partnerowi serwisowemu numer seryjny oraz numer artykułu i rok produkcji. Wszystkie te dane znajdują się na tabliczce znamionowej.
Tel.: +49 (0) 79 04 / 700-360
Faks: +49 (0) 79 04 / 700-51999
E-mail: support@ts.guede.com
Usuwanie błędów
| Usterka Przyczyna Usunięcie usterki | ||
| Silnik nie uruchamia się Wtyczka nie jest podłączona Podłączyć wtyczkę | ||
| Uszkodzona wtyczka sieciowa Użyć innej wtyczki sieciowej | ||
| Zadziałał bezpiecznik Wymienić bezpiecznik | ||
| Uszkodzony przedłużacz Spróbować bez przedłużacza | ||
| Silnik zatrzymuje się Zadziałał bezpiecznik Wymienić bezpiecznik | ||
| Nieprawidłowe napięcie sieciowe Sprawdzić napięcie sieciowe, musi być zgodne ze specyfikacją podanej na tabliczce znamionowej | ||
| Nadmierne ciśnienie robocze | Dysza częściowo zatkana Wyczyścić dyszę | |
| Ciśnienie pulsujące Powietrze w wężu wodnym lub w pompie Wyłączyć myjkę wysokociśnieniową i pozwolić jej pracować z otwartym pistoletem natryskowym i otwartym kranem aż do uzyskania równomiernego ciśnienia roboczego | ||
| Niewłaściwy dopływ wody Sprawdzić, czy podłączenie wody jest zgodne ze specyfikacją podaną w danych technicznych. | ||
| Zatkany filtr wody | ||
| Wąż wodny zgnieciony lub zagięty | ||
| Zbyt niskie ciśnienie | Zużyta dysza | Wymienić dyszę |
| Silnik pracuje, ale nie ma ciśnienia roboczego | Woda nie jest podłączona | Podłączyć wodę |
| Filtr zatkany | Wyczyścić filtr | |
| Myjka wysokociśnienio-wa uruchamia się sama | Nieszczelna pompa lub pistolet natryskowy | Skontaktować się z autoryzowanym specjalistą |
| Detergent nie jest zasysany | Urządzenie nadal pracuje pod wysokim ciśnieniem | Zmniejszyć ciśnienie, np. użyć szczotki lub przestawić dyszę na mniejsze ciśnienie |
W tabeli przedstawiono możliwe błędy oraz ich możliwe przyczyny i środki zaradcze. Jeśli nadal nie można rozwiązać problemu, należy skonsultować się z wykwalifikowanym specjalistą.
Tłumaczenie Deklaracji zgodności WE
Niniejszym oświadczamy, my że koncepcja i konstrukcja przedstawionych poniżej urządzeń w wersji, która jest wprowadzona do obiegu, odpowiada stosownym podsta-wowym wymogom dyrektyw UE dotyczących bezpieczeństwa i higieny. Niniejsza deklaracji przestaje obowiązywać w przypadku zmiany urządzenia, która nie została z nami skonsultowana.
Marka : GUDE
Model : GHD 105
Kategoria : Myjka ciśnieniowa
