INSTRUKCJA OBSŁUGI Pro 50 20 WK500 HARVIA

Firma Harvia produkuje piece, kotły, kominy od dziesięcioleci. Tak długi okres sprawił, że posiada potężne doświadczenie w produkcji tego typu wyrobów. W ofercie firma posiada bardzo bogaty wachlarz wyrobów. Znajdziecie w niej piece zarówno do małych saun rodzinnych jak i dużych obiektów publicznych. Gratulujemy znakomitego wyboru!

SPIS TREŚCI

1. OGÓLNIE ....42

1.1. Dane techniczne 42
1.2. Części pieca 43

1. EKSPLOATACJA PIECA ....43

2.1. Ostrzeżenia 43
2.2. Przygotowanie pieca do użytkowania .....44
2.3. Material opalowy 44
2.4. Kamienie do pieca do sauny 44
2.5. Ogrzewanie sauny piecem 45
2.6. Woda w saunie ....46
2.7. Konserwacja 46
2.8. Rozwiązywanie problemów .....47

1. KABINA SAUNY ....48

3.1. Skutki użytkowania pieca w saunie ....48
3.2. Wentylacja kabiny sauny 48
3.3. Higiena kabiny 48

1. INSTRUKCJA INSTALACJI ......49

4.1. Czynności wstępne 49
4.1.1. Ochrona podłogi ....49

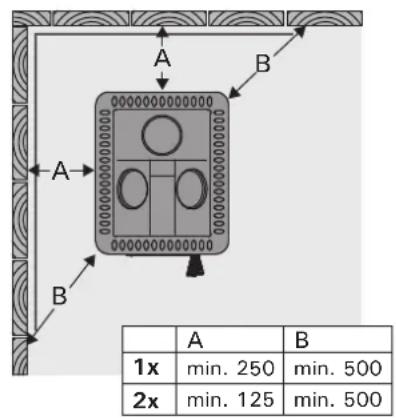

4.1.2. Odległości bezpieczeństwa .....50
4.1.3. Ostony ochronne 51
4.2.Instalacja pieca 52

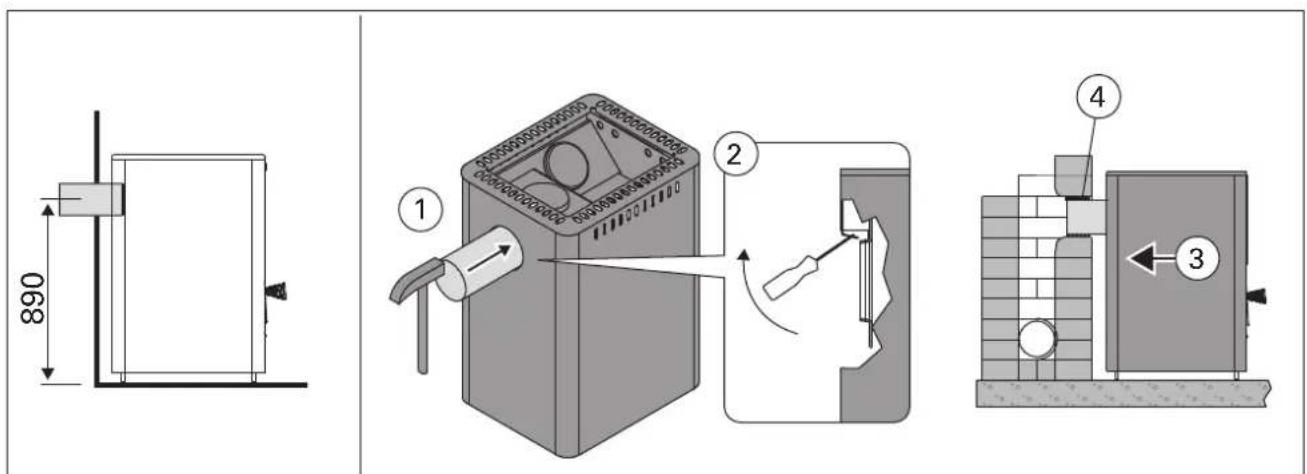

4.2.1. Podłączenie pieca do komina .....52

1. YLEISTÄ

1. ALLMÄNT

1.1. Dane techniczne

	50WK500
Jmenovitý výstup (kW)Moc znamionowa (kW)	40
Objem sauny (m3)Kubatura sauny (m3)	20-50
Požadovaná teplotní třída komínuWymagana klasa temperatury komina	T600
Průměr připojovacího otvoru (mm)Šrednica otworu łączeniowego (mm)	140
Množství kamenů (max. kg)Ilość kamieni (max. kg)	120
Velikost kamenů (cm)Rozmiar kamieni (cm)	∅10-15
Váha (kg)Waga (kg)	160
Šířka (mm)Szerokość (mm)	510
Hloubka (mm)Głębokość (mm)	720
Výška (mm)Wysokość (mm)+ nastavitelné příruby (mm)+ regulowane nóżki (mm)	1050-
Tlouštka krytu ohniště (mm)Grubość osłony komory ogniowej (mm)	10
Maximální délka polene (cm)Maksymalna długość drewna opałowego (cm)	61
Objem nádrže na vodu (l)Pojemność zbiornika wody (l)	-

Uważnie dokonaj wyboru pieca. Piece o zbyt małej mocy muszą ogrzewać pomieszczenie dłużej i intensywniej, co w konsekwencji skraca żywotność pieca.

W przypadku gdy ściany oraz sufit pomieszczenia są słabo izolowane (cegła, szkło, płytki ceramiczne oraz inne powierzchnie betonowe) należy zwiększyć moc pieca względem kubatury sauny. Przy obliczaniu mocy pieca, na każdy jeden metr kwadratowy takiej ściany należy dodać 1.2 m3 kubatury. W przypadku gdy ściany wykonane są z litych bali drewnianych obliczoną kubaturę pomieszczenia należy pomnożyć przez 1.5. Przykłady:

• W przypadku pomieszczenia sauny o kubaturze 10 m3, w której jest jedna ściana z cegły o szerokości 2 m i wysokości 2 m, to przy doborze mocy pieca należy przyjąć wartość około 15 m3.
• W przypadku pomieszczenia sauny o kubaturze 10 m3, w którym są zamontowane drzwi szklane, przy doborze mocy pieca należy przyjąć wartość około 12 m3.
• W przypadku pomieszczenia sauny o kubaturze 10 m3 wykonanej z litych bali drewnianych, przy dobieraniu mocy pieca należy przyjąć wartość około 15 m3.

Dystrybutor lub producent może pomóc wybrać odpowiedni piec. Więcej szczegółów znajduje się również na www.harviasauna.com

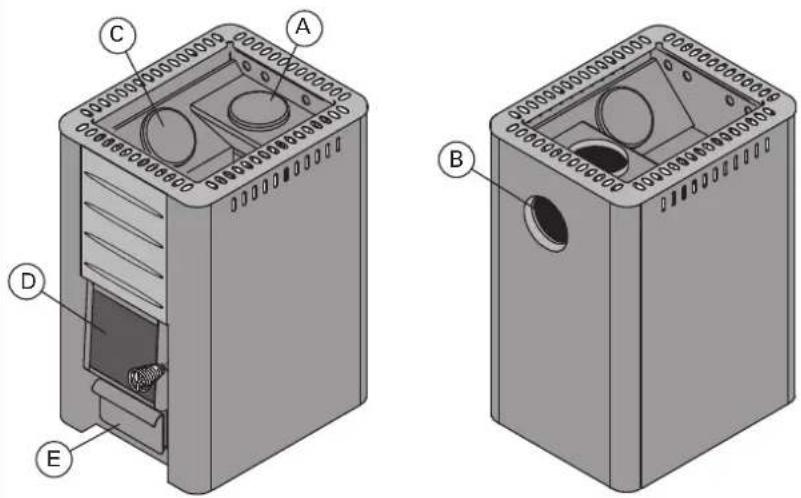

1.2. Součásti kamen

A. Górny otwór podłączeniowy
B. Tylny otwór podłączeniowy
C. Rewizja sadzy (wyczystka)
D. Drzwiczki komory palenia
E. Popielnik

ZH50-200
Obrázek 1. Součásti kamen
Rysunek 1. Części pieca

2. NÁVOD K POUŽITÍ

Przed użyciem pieca zapoznaj się dokładnie z załączona instrukcją.

2.1. Ostrzeżenia

• Przebywanie w rozgrzanej saunie przez dłuższy czas powoduje wzrost temperatury ciała, co może być niebezpieczne dla zdrowia.
• Nie polewać kamieni nadmierna ilością wody. Powstająca para wodna ma temperaturę wrzenia!
• Nie wolno polewać kamieni wodą, gdy w pobliżu pieca znajdują się inne osoby, ponieważ rozgrzana para wodna może spowodować oparzenia.
• Nie pozwalaj dzieciom zbliżać się do pieca.
• Dzieci, osób niepełnosprawnych i chorych nie wolno pozostawiać w saunie bez opieki.
• Zaleca się zasięgnięcie porady lekarskiej odnośnie ewentualnych ograniczeń w korzystaniu z sauny spowodowanych stanem zdrowia.
• W kwestii korzystania z sauny przez małe dzieci należy poradzić się lekarza pediatry.
• W saunie należy poruszać się bardzo ostrożnie, gdyż podest i podłoga mogą być śliskie.
• Nie wolno wchodzić do sauny po alkoholu, narkotykach lub zażyciu silnie działających

CS

• Nigdy nie śpij w gorącej saunie.
• Słone, morskie powietrze i wilgotny klimat może powodować korozję metalowych części pieca.
• Nie należy wieszać ubrań do wyschnięcia w saunie, gdyż może to grozić pożarem.
• Nadmierna wilgotność może także spowodować uszkodzenia podzespołów elektrycznych.

2.2. Przygotowanie pieca do użytkowania

Podczas pierwszego palenia, piec może emitować specyficzny zapach oraz opary spowodowane wypalaniem się farby ochronnej. Dlatego zaleca się dokonanie pierwszego palenia na zewnątrz lub w dobrze wentylowanym pomieszczeniu. Kiedy zapach oraz opary ustaną piec jest gotowy do normalnego użytkowania. Usuń resztki farby mechanicznie, np. szczotką drucianą i odkurzaczem.

Jeżeli pierwsze palenie odbywa się na zewnątrz, zainstaluj rury dymowe zgodnie z ciągiem powietrza. Spowoduje to poprawne odparowanie nieprzyjemnych zapachów.

Obudowa zewnętrzna została pomalowana farbą odporną na wysokie temperatury, która swoje pełne właściwości osiąga podczas pierwszego palenia. Dlatego nie należy czyścić, przecierać, myć zewnętrznej obudowy pieca przed jego pierwszym grzaniem.

• Zapewni to właściwe odparowanie niepożądanych zapachów.
• Pierwszego palenia należy dokonać bez kamieni. Kamienie można ułożyć na piecu dopiero po jego pełnym schłodzeniu, po pierwszym grzaniu.

Nie należy polewać pieca wodą podczas pierwszego grzania.

2.3. Material opalowy

Najlepszym materiałem opałowym dla pieców opalanych drewnem Harvia jest suche drewno. Drewno to powinno być pocięte i porąbane na małe kawałki. Wilgotność drewna ma również wpływ na „czystość” spalania. Do rozpalenia drewna możemy użyć kory brzozowej lub gazety.

Każde drewno wyróżnia się innymi wartościami cieplnymi. Przykładowo, aby uzyskać ten sam efekt cieplny zużyjemy 15% mniej drewna bukowego niż brzozowego. Pamiętajmy, że paląc duże kawałki drewna o wysokich właściwościach cieplnych skracamy żywotność pieca!

Kawałki drewna należy przechowywać w specjalnie wyznaczonym na ten cel miejscu. Małe kawałki drewna możemy przechowywać w bliskiej odległości od pieca jeżeli temperatura otoczenia nie przekracza 80 °C.

Do palenia w piecu nie należy używać:

• Materiałów o wysokich właściwościach cieplnych (np. płyta wiórowa, tworzywa sztuczne, brykiet, węgiel, palety)
• Malowanego lub impregnowanego drewna
• Odpadów (np. elementy PCV, tekstylia, skóra, guma)
• Ogrodniczych odpadów (np. trawa, rośliny)

2.4. Kamienie do pieca do sauny

• Kamienie powinny mieć średnicę 5–10 cm.
• Można używać tylko specjalnych, przeznaczonych do pieców do saun kamieni. Perydotyt, diabazoliwinowy i oliwin to odpowiednie materiały. Kamienie znalezione w naturalnym środowisku niewiadomego pochodzenia mogą zawierać szkodliwe substancje, jak minerały żelaza oraz inne, i dlatego nie należy ich używać.
• Zmyj pył z kamieni przed włożeniem ich do pieca.
• Większe kamienie ułoż na spodzie, natomiast mniejsze

CS

• Kamieni nie należy układać zbyt ciasno, należy pozostawić miejsce na przepływ powietrza przez piec.
• Nie umieszczaj kamieni na górnej obudowie pieca.
• Nie umieszczaj kamieni pomiędzy górną kratką wokół pieca, a boczną ośłoną.

První zatopení v kamnech proved'te venku nebo v dobře větrané místnosti. Podczas pierwszego palenia, piec może emitować specyficzny zapach oraz opary spowodowane wypalaniem się farby ochronnej.

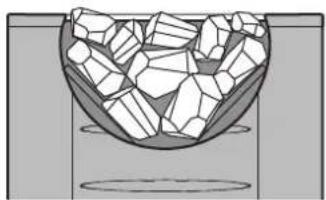

Rysunek 2. Przygotowanie pieca i układanie kamieni

2.5. Ogrzewanie sauny piecem

Przed rozpaleniem ognia w piecu należy upewnić się, czy w bliskiej odległości pieca nie ma żadnych łatwopalnych lub niepotrzebnych przedmiotów.

1. Komora palenia powinna być pusta.
2. Utoż w komorze kawałki drewna. Drewno nie może być układane zbyt ścisło, aby zapewnić odpowiedni przepływ powietrza. Największe kawałki drewna utoż na spodzie, a dopiero na nich mniejsze. Do rozpalenia długość kawałków drewna powinna wynosić 8-12 cm. Zapełnij około 2/3 objętości komory paleniskowej (zachowując odpowiednie właściwości cieplne drewna, ▶2.3.).
3. Na stosie drewna w komorze położ rozpałkę. Rozpalanie drewna od góry sprawia, że mniejsza jest emisja spalin.

4. Podpal rozpałkę i zamknij drzwiczki. W celu polepszenia cugu można otworzyć komorę zbierania się popiołu.

5. Najlepszym rozwiązaniem jest, aby przy rozpalaniu, na jego pierwszym etapie, komora zbierania popiołu była lekko uchylona. Powinno to zapewnić prawidłowe rozpalenie ognia.

6. Zbyt często lub nadmierne zwiększania cugu może skrócić żywotność pieca.

7. W trakcie korzystania z sauny, kiedy pomieszczenie jest już odpowiednio nagrzane, komora może być zamknięta, co wpłynie również na niższe zużycie drewna.

8. W momencie kiedy żar będzie przygasał należy dołożyć drewna. W trakcie palenia w piecu używaj kawałków drewna o długości 12-15 cm. Wystarczy kilka kawałków drewna, żeby utrzymać temperaturę kąpieli.

Długotrwałe, intensywne ogrzewanie może spowodować niebezpieczeństwo pożaru!

• Nadmierne ogrzewanie (np. kilka pełnych załadunków drewna z rzędu) może spowodować przegrzanie pieca i komina. Przegrzewanie skraca żywotność pieca oraz grozi pożarem.
• Bezpieczną temperaturą, gwarantującą długie użytkowanie pieca, jest max. 100 oC.
• Odpowiednie długości i ilości drewna podane są w instrukcji. W razie konieczności, należy pozwolić na ochłodzenie pieca, komina oraz pomieszczenia sauny.

2.6. Woda w saunie

Woda, której używamy do polewania kamieni powinna być odpowiedniej jakości. Dlatego przed użyciem wody w saunie należy upewnić się, że nie zawiera zbyt dużo soli, wapnia, żelaza lub humusu. Nadmierna ilość powyższych składników może spowodować korozję elementów pieca. Szczególnie odradza się stosowanie wody morksiej. Poniżej zestawienie maksymalnych zawartości poszczególnych składników:

• humus < 12 mg / lit
• żelazo <0.2 mg/litr
• wapń <100 mg/litr
  • magnez <0.05 mg/litr

Wodą można polewać tylko kamienie. W wyniku bardzo dużych różnic temperatur, rozlewe wody na gorące powierzchnie stalowe może wodować pojawianie się pęcherzyków iysków farby.

2.7. Konserwacja

Piec

- Komora popiołu powinna być zawsze oczyszczona przed kolejnym użyciem pieca. Zapewni to odpowiedni przepływ powietrza i tym samym chłodzenie rusztu paleniskowego, co w konsekwencji ma wpływ na wydłużenie żywotności pieca. Do usuwania popiołu należy użyć metalowego, stabilnie stojącego na ziemi naczynia. W popiele mogą znajdować się gorące kawałki żaru, dlatego naczynie, do którego będziemy przesypywali popiół nie powinno stać zbyt blisko łatwopalnych elementów.

- Sadza i popiół zbierające się w kanałach kominowych powinny być co jakiś czas usuwane przez element rewizyjny (▶1.2.).

- W związku z dużymi różnicami temperatury kamienie z czasem tracą swoje właściwości. Dlatego powinny być co jakiś czas wymieniane. Czas ten zależy od intensywności użytkowania sauny, ale przyjmuje się, że kamienie powinno się wymieniać w okresach nie dłuższych niż jeden rok. Czasami zachodzi potrzeba wymiany kilku kamieni, które uległy szybszemu zużyciu niż pozostałe.

- Kurz lub inny brud należy usunąć z pieca za pomocą wilgotnej szmatki.

Komin

- System kominowy powinien być czyszczony w regularnych odstępach czasu. Zapewni to odpowiedni ciąg powietrza.

2.8. Rozwiązywanie problemów

Nie ma ciągu powietrza w kanale dymowym. Dym dostaje się do sauny.

• Są nieszczelności w kanale dymowym. Należy uszczelnić połączenia (14.2.2.).
• Murowany kanał dymowy jest zimny.
• Jest niskie ciśnienie spowodowane przez wentylator lub inne urządzenie w pomieszczeniu. Upewnij się czy jest wystarczający dopływ świeżego powietrza w celu wyrównania.
• Kilka ogrzewaczy na paliwo stałe używanych jest w danym momencie. Upewnij się czy jest wystarczający dopływ świeżego powietrza w celu wyrównania.
• Popielnik jest zapełniony.
• Kanały dymowe pieca są zatkane (2.7.).

Pomieszczenie sauny nie dogrzewa się.

• Sauna jest zbyt duża względem mocy pieca ( 1.1.).
• W saunie znajduje się zbyt dużo nie izolowanych powierzchni (1.1.).
• Drewno jest mokre lub bardzo złej jakości ( 2.3.).
• Kanał dymowy ma nieodpowiedni ciąg powietrza.
• Kanały dymowe pieca są zatkane ( 2.7.).

Kamienie na piecu nie nagrzewają się.

• Pomieszczenie sauny jest zbyt małe względem mocy pieca (▶1.1.).
• Kanał dymowy ma nieodpowiedni ciąg powietrza.
• Drewno jest mokre lub bardzo złej jakości (2.3.).
• Kanały dymowe pieca są zatkane (2.7.).
• Sprawdź ułożenie kamieni (24.). Usuń z komory małe kawałeczki kamieni oraz te, które mają średnicę mniejszą niż 10 cm. Uszkodzone zamień na nowe, duże kamienie.

Piec wydziela zapach.

• Zob. podrozdział 2.2.
• Gorący piec może wzmacniać zapachy z powietrza, przy czym nie są one wydzielane przez saunę lub piec. Przykłady: farba, klej, olej, inne dodatki.

3. POTÍRNA

3.1. Skutki użytkowania pieca w saunie

Podłoga w saunie, a w szczególności w otoczeniu pieca, będzie ulegać zabrudzeniu przez popiół jak i małe szczątki kamieni. Dlatego zaleca się użycie do pokrycia podłogi w saunie materiałów w ciemnych kolorach. Na jasnych zabrudzenia będą bardziej widoczne.

Normalnym zjawiskiem w saunie są z czasem ciemniejące ściany. Ciemnienie może być spowodowane przez

• światło słoneczne
• ciepło z pieca
• preparaty ochronne (mają one niską odporność na wysokie temperatury)
• zanieczyszczenia odrywające się od kamieni i unoszące w powietrzu
• dym wydobywający się np. podczas dokładania drewna.

W sytuacji kiedy instrukcja pieca dostarczana przez producenta jest przestrzegana, łatwopalne materiały znajdujące się w saunie nie będą narażone na przegrzewanie.

3.2. Wentylacja kabiny sauny

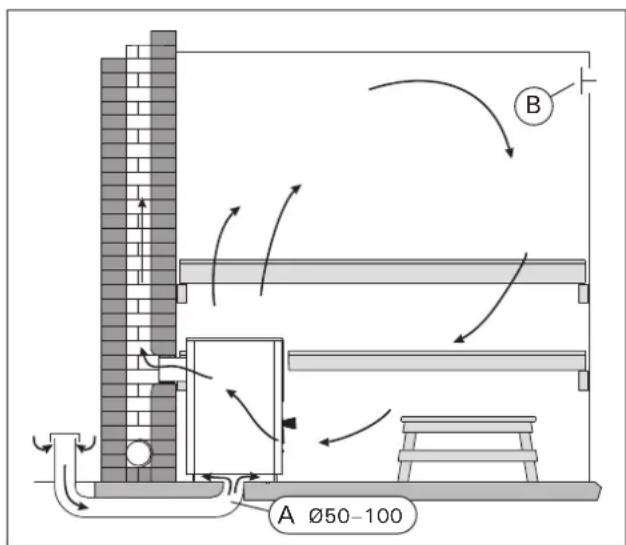

Grawitacyjna wentylacja wylotowa (rysunek 3)

A. Wlot świeżego powietrza musi być umiejscowiony blisko podłogi oraz pieca. Natomiast wylot powinien znajdować się jak najdalej od wlotu, blisko sufitu.
B. Oprócz prawidłowej wymiany powietrza, rozwiązanie takie sprzyja odpowiedniej wentylacji samego pieca jak i osuszeniu sauny po kapieli.

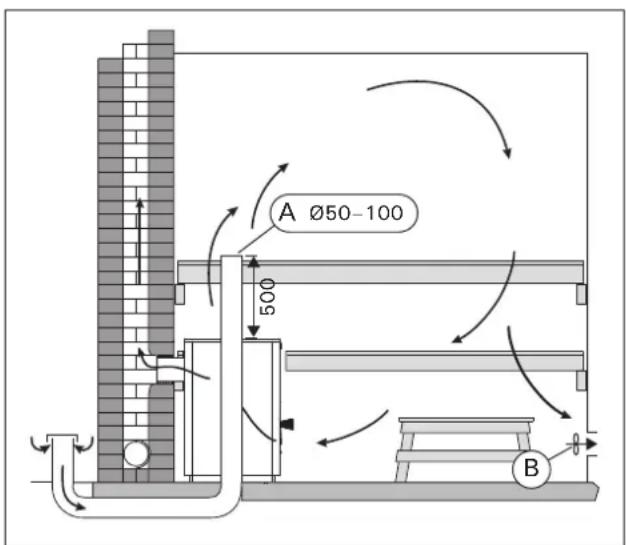

Mechaniczna wentylacja wylotowa (rysunek 4)

A. Wlot świeżego powietrza musi być umiejscowiony około 500 mm nad piecem.
B. Natomiast wylot powinien znajdować się blisko podłogi, np. pod ławką.

3.3. Higiena kabiny

Ręczniki ułożone na ławach zabezpieczają je przed potem spływającym podczas kąpieli.

Ławy, ściany i podłogę sauny należy starannie oczyszczacą przynajmniej raz na sześć miesięcy. Czyścić ostrą szczotką i środkiem do saun.

A Ø50-100 B

Obrázek 3. Samotížné větrání Rysunek 3. Grawitacyjna wentylacja wylotowa

A Ø50-100 500 B

Obrázek 4. Mechanické větrání Rysunek 4. Mechaniczna wentylacja wylotowa

4. NÁVOD K INSTALACI

4.1. Než začne,te

4.1. Czynności wstępne

Przed zainstalowaniem pieca należy upewnić się, czy wszystkie wymiary bezpieczeństwa są zachowane. W bliższej odległości niż bezpieczne nie powinny znajdować się żadne urządzenia elektryczne, przewody oraz materiały łatwopalne. Należy również zwrócić uwagę, aby wymiary te były zachowane w przypadku kanału dymowego!

• W momencie kiedy niemożliwe jest zachowanie wszystkich wymiarów bezpieczeństwa, należy zastosować dodatkowe zabezpieczenia (4.1.3., 4.1.4.).
• W zależności od danego regionu lub kraju mogą występować dodatkowe przepisy przeciwpożarowe.

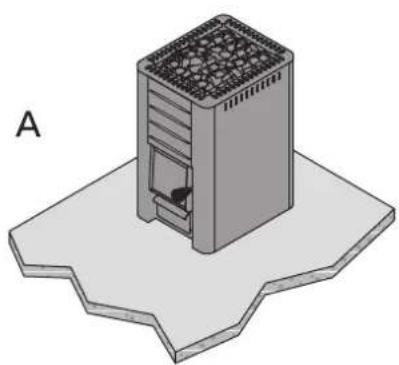

4.1.1. Ochrona podłogi

A. Betonowa podłoga nie wyłożona żadnym materiałem. Piec na drewno może być zainstalowany na posadzce betonowej bez jakiś specjalnych wymagań. Jednak posadzka nie może być cieńska niż 60 mm. Należy jednak dopilnować, aby pod piecem nie znajdowały się żadne przewody elektryczne, ani rurki z woda.
B. Podłoga wykonana z materiału łatwopalnego. Należy ułożyć pod piecem płytę betonową o grubości min. 60 mm. Płyta powinna wystawać poza obrys pieca 300 mm z obydwu boków oraz z tyłu (jeżeli piec nie jest dostawiony do ściany) i 400 mm z przodu pieca. Powierzchnia płyty powinna być pokryta impregnatem gruntującym, aby nie przyjmowała wilgoci. W tym celu można zastosować również podstawy i osłony Harvia (14.1.4.).
C. Wyłożenie na podłodze. Kleje, masy posadzkarskie, wodoodporne materiały nie są odporne na ciepło wytwarzane przez piec. Dlatego dla pewności należy użyć osłon Harvia (4.1.4.) lub podobnych materiałów ochronnych.

4.1.2. Odległości bezpieczeństwa

Rysunek 6.

A. Sufit. Minimalna bezpieczna odległość pomiędzy piecem, a sufitem wynosi 1200 mm. B. Ściany murowane. Należy pozostawić 50 mm pomiędzy piecem, a ścianą zapewniając dostęp powietrza od przodu i jednej z bocznych ścian. W przypadku gdy piec jest zainstalowany we wnęce, dla dobrej cyrkulacji powietrza należy pozostawić 100 mm pomiędzy piecem, a ścianami.

C. Ściany oraz ławy wykonane są z łatwopalnych materiałów. Minimalne odległości bezpieczeństwa dla ścian i ław wykonanych z materiałów łatwopalnych: 500 mm z boków oraz tyłu pieca, 500 mm od przodu.

D. Zalecana przestrzeń dla obsługi i konserwacji. Osoba obsługująca piec potrzebuje co najmniej jeden metr kwadratowy od przodu pieca.

Patrz rysunek 7. Określone odległości bezpieczeństwa od materiałów łatwopalnych mogą być zmniejszone: o połowę w przypadku zastosowania pojedynczej osłony ochronnej, o 1/4 w przypadku zastosowania podwójnej osłony ochronnej.

- Pojedyncza osłona ochronna (1x) może być wykonana z niepalnego, wzmocnionego włóknem materiału (np. płyta mineralna) o grubości 7 mm lub z metalowego arkusza o grubości minimum 1 mm.

- Podwójna osłona ochronna (2x) może być wykonana z podwójnych materiałów opisanych powyżej.

- Miejsca mocowań osłon powinny być na tyle blisko siebie, aby po zamontowaniu osłona stanowiła sztywna strukturę.

- Pozostaw przynajmniej 30 mm pomiędzy powierzchnią chronioną, a osłoną.

- Ostona ochronna powinna wystawać przynajmniej 600 mm ponad górną krawędź pieca.

- Murowana ścianka o grubości minimum 55 mm może stanowić pojedynczą osłone ochronną. Ściana o grubości 110 mm jest wystarczająca jako osłona podwójna. Należy zachować odpowiedni odstęp po bokach pomiędzy ścianą a piecem oraz odległość minimum 30 mm od powierzchni chronionej.

4.2. Instalacja pieca

4.2.1. Podłączenie pieca do komina

W kominie należy wykonać odpowiedni otwór do podłączenia rury dymowej. Otwór powinien być nieznacznie większy niż średnica rury dymowej. Należy zaznaczyć, że otwór w kominie nie musi być na konkretnej wysokości, np. może zaistnieć potrzeba zainstalowania dodatkowych izolacji rury. Zaleca się, aby otwór w kominie miał średnicę ok. 2 cm większą niż średnica rury. Zaleca się usunąć wszelkie krawędzie w otworze dymowym, aby zapewnić prawidłowe odprowadzania spalin.

Podłączenie pieca do komina tylnym otworem (rysunek 8)

1. Podłącz dymową rurę łączeniową (w zestawie) do tylnego otworu dymowego w piecu. Upewnij się czy rura znajduje się ścisło na swoim miejscu. W razie potrzeby użyj młotka.
2. Jeżeli to konieczne, użyj śrubokręta w celu prawidłowego osadzenia rury. Dodatkowo można zastosować wełnę mineralną.
3. Przesuń piec na swoje miejsce. Nie należy zbyt mocno wciskać rury do komina, gdyż może to spowodować jej przytkanie. Jeżeli zachodzi taka potrzeba to należy rurę skrócić.
4. Uszczelnij szczeliny pomiędzy rurą łączeniową, a otworem kominowym. W tym celu można użyć niepalnej wełny mineralnej. Upewnij się, że rura kominowa jest szczelnie i mocno osadzona. W razie potrzeby użyj więcej wełny.

890 ① ② ③ ④

Podłączenie pieca do komina górnym otworem (rysunek 9)

Do końcowego połączenia do komina potrzebne będzie kolano 45° lub 90°.

1. Zdejmij dekiel z górnego otworu dymowego i zamontuj w tylnym otworze.
2. Osadź dekiel ścisło i zaciśnij przy pomocy spreżynujących blaszek.
3. Podłącz dymową rurę łączeniową do górnego otworu dymowego. Upewnij się, że rura jest ścisło osadzona na swoim miejscu.
4. Przesuń piec na swoje miejsce. Nie należy zbyt mocno wciskać rury do komina, gdyż może to spowodować jej przytkanie. Jeżeli zachodzi taka potrzeba to należy rurę skrócić.
5. Uszczelnij szczeliny pomiędzy rurą łączeniową, a otworem kominowym. W tym celu można użyć niepalnej wełny mineralnej. Upewnij się, że rura kominowa jest szczelnie i mocno osadzona. W razie potrzeby użyj więcej wełny.

B A
