X-bee drone 1.0 - Dron Overmax - Bezpłatna instrukcja obsługi

Typ produktu	Dron
Marka	Overmax
Model	X-bee Drone 1.0
Typ baterii	Litowo-polimerowa (akumulator)
Pojemność baterii	150mAh
Napięcie baterii	3.7V
Czas lotu	Do 6 minut
Czas ładowania	Około 30 minut
Wejście ładowarki	5V, 350mA
Bateria kontrolera	4 x AAA (1.5V) nieładowalne
Czas pracy kontrolera	18 godzin
Tryby prędkości	3 (wolny, normalny, szybki)
Tryb bezgłowy	Tak
Tryb akrobacji	Obroty 360°
Typy śmigieł	A (zgodne z ruchem wskazówek zegara) i B (przeciwne do ruchu wskazówek zegara)
Zalecany wiek	14+ lat
Zalecane zastosowanie	Wewnątrz i na zewnątrz
Certyfikaty	CE, RoHS

Często zadawane pytania - X-bee drone 1.0 Overmax

Jak naładować baterię drona?

Używaj wyłącznie dołączonej ładowarki. Podłącz baterię do ładowarki, a następnie podłącz ładowarkę do portu USB (5V). Wskaźnik LED świeci na czerwono podczas ładowania i gaśnie po jego zakończeniu. Czas ładowania wynosi około 30 minut. Zawsze ładuj pod nadzorem osoby dorosłej.

Jakich baterii używa kontroler?

Kontroler wymaga 4 baterii AAA (nieładowalnych). Zainstaluj je z zachowaniem prawidłowej biegunowości (+ -) i nie mieszaj typów baterii. Wyjmij baterie, jeśli nie używasz kontrolera przez dłuższy czas.

Jak zsynchronizować nadajnik z dronem?

Umieść drona na płaskiej powierzchni. Przesuń lewy drążek w prawy dolny róg, a prawy drążek w lewy dolny róg. Przytrzymaj przez 10 sekund. Diody LED drona będą migać, a następnie zaświecą się światłem ciągłym, co oznacza udaną synchronizację.

Co to jest tryb bezgłowy i jak go aktywować?

Tryb bezgłowy sprawia, że kierunek lotu drona jest względny wobec pilota, a nie orientacji drona. Aby aktywować, umieść drona na płaskiej powierzchni, przesuń lewy drążek w lewy dolny róg, a prawy drążek w prawy dolny róg. Diody LED migają, aby potwierdzić. Powtórz tę samą czynność, aby dezaktywować.

Jak wykonać obroty o 360 stopni?

Naciśnij przycisk trybu flip, aby wejść w tryb akrobacji (słychać dźwięk). Następnie przesuń drążek kierunku do przodu, do tyłu, w lewo lub w prawo, aby wykonać obrót drona. Upewnij się, że jest wystarczająco dużo miejsca przed wykonaniem akrobacji.

Jak zmienić prędkość lotu?

Naciśnij przycisk prędkości lotu, aby przełączać się między trzema trybami: wolny (jeden dźwięk), normalny (dwa dźwięki) i szybki (trzy dźwięki). Używaj trybu wolnego dla początkujących.

Jak wymienić śmigła?

Pociągnij śmigło do góry, aby je zdjąć. Zamocuj nowe śmigło zgodnie z oznaczeniem: śmigło A (zgodne z ruchem wskazówek zegara) i śmigło B (przeciwne do ruchu wskazówek zegara). Upewnij się, że pasują do odpowiednich silników.

Jakie środki ostrożności powinienem podjąć?

Nie używaj w pobliżu linii energetycznych ani wody. Zachowaj bezpieczną odległość od ludzi i zwierząt. Zawsze nadzoruj dzieci poniżej 18 roku życia. Nie ładuj baterii przez noc ani nie używaj uszkodzonych baterii. Zużyte baterie utylizuj zgodnie z przepisami.

Czy mogę latać dronem w deszczu?

Nie. Dron i kontroler nie są wodoodporne. Unikaj deszczu, wilgoci i kontaktu z wodą, aby zapobiec uszkodzeniom lub awariom.

Jaki jest maksymalny czas lotu?

Dron może latać do 6 minut na pełnym naładowaniu. Rzeczywisty czas lotu może się różnić w zależności od warunków lotu i stanu baterii.

INSTRUKCJA OBSŁUGI X-bee drone 1.0 Overmax

** Produkt przeznaczony jest dla osób powyżej 14 roku życia**● Tym, którzy dopiero zaczynają przygodę z pilotowaniem dronów, sugerujemy kontakt z osobą o większym doświadczeniu w tej dziedzinie. Obsługa produktu przez użytkowników poniżej 18 roku życia powinna odbywać się wyłącznie pod nadzorem osób dorosłych.● Celem niniejszych zaleceń jest ochrona zarówno samego produktu i osób z niego korzystających, jak i osób postronnych oraz ich mienia.● Nieprawidłowa obsługa produktu może spowodować obrażenia osób oraz zniszczenie mienia.

PRODUKT PRZEZNACZONY DO UŻYTKU WEWNETRZNEGO I ZEWNETRZNEGO● Niniejszy produkt przeznaczony jest do użytku wewnętrznego i zewnętrznego.Przed rozpoczęciem korzystania z produktu należy upewnić się, że wybrany obszar jest wolny od przeszkód, a podczas sterowania zachowywać bezpieczną odległość od ludzi i zwierząt.● Nie należy korzystać z produktu w pobliżu linii elektrycznych.

PRODUKT NALEŻY CHRONIĆ PRZED ZAMOCZENIEMZarówno dron jak i jego kontroler to urządzenia zbudowane z precyzyjnych komponentów elektronicznych, dlatego też nie należy dopuścić do ich zamoczenia. Kontakt z woda, inną cieczą lub narażenie ich na działanie wilgoci mogą spowodować nieprawidłowe działanie urządzeń lub ich uszkodzenie.NIE NALEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU ANI WILGOCI

ZALECENIA ODNOŚNIE BATERIIAby uniknąć potencjalnego zagrożenia pożarowego, nie należy zwierać styków baterii, umieszczać ich w komorze niezgodnie z oznaczeniami polaryzacji, ani przekłuwać. Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.● NIE NALEŻY MIESZAĆ BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI

ZALECENIA DOTYCZĄCE BATERII NI-MH● Upewnij się, że baterie są zainstalowane zgodnie z oznaczeniami polaryzacji (+ - ).NIE NALEŻY MIESZAĆ BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI● Jeśli wiemy, że dron nie będzie używany przez dłuższy okres czasu, należy wyjąć baterie z kontrolera, aby uniknąć wycieku elektrolitu, który mógłby doprowadzić do uszkodzenia urządzenia.ZUŻYTE BATERIE NALEŻY UTYLIZOWAĆ ZGODNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCHDO TEGO MIEJSCACH.

ZALECENIA DOTYCZĄCE BATERII LITOWOPOLIMEROWYCH● W porównaniu z bateriami innego typu, baterie litowo-polimerowe obciążone są większym ryzykiem wystąpienia zdarzeń niepożądanych. Bardzo ważne jest, więc w ich przypadku przestrzeganie wszystkich wytycznych operacyjnych. Producent i sprzedawca nie ponoszą żadnej odpowiedzialności za jakiekolwiek szkody powstałe w wyniku niewłaściwego użytkowania.Aby uniknąć ryzyka pożaru lub wybuchu należy używać wyłącznie ładowarki załączonej w zestawie. NIE NALEŻY zgniatać, demontować, palić, ani umieszczać baterii w komorze niezgodnie z oznaczeniami polaryzacji.Aby uniknąć śpieć, nie należy dopuszczać do sytuacji, w których części metalowe stykają się z bieg unami baterii. POD ŻADNYM POZOREM NIE NALEŻY NIGDY PRZEKŁUWAĆ BATERII, GDYŻ MOŻE TO ZWIĘKSZYĆ RYZYKO POŻARU.● Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.● W przypadku nienaturalnego nadmiernego nagrzewania się baterii lub akumulatorów należy natychmiast zaprzestać ich używania oraz ładowania. W przeciwnym razie może to spowodować ich spuchnięcie, deformację lub wybuch zwiększając tym samym ryzyko wystąpienia pożaru.**ZUŻYTE BATERIE NALEŻYUTYLIZOWAĆ ZGODNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCACH. **NIE NALEŻY WYRZUCAĆ ZUŻYTYCH BATERII WRAZ Z ODPADAMI KOMUNALNYMI.ŁADUJĄCYCH SIĘ BATERII NIE NALEŻY POZOSTAWIAĆ BEZ NADZORU (NP.W NOCY)

PRODUKT NALEŻY TRZYMAĆ Z DALA OD OGNIA I ŻRÓDEŁ CIEPŁAZdalnie sterowane modele wykonane są z różnych rodzajów tworzyw sztucznych, podatnych na deformacje i uszkodzenia pod wpływem działania ekstremalnych temperatur (zarówno gorąca jak i zimna). Produktu nie należy, więc pozostawiać w miejscach, gdzie były by narażony na działanie ekstremalnych temperatur.

POMOC OSOBY MAJĄCEJ DOŚWIADCZENIE W PILOTOWANIU DRONÓW, ·Mimo iż produkt ten może być traktowany, jako zabawka, nie jest on przeznaczony dla osób poniżej czternastego roku życia. Osobom niedoświadczonym w pilotowaniu zdalnie sterowanych modeli dronów przypominamy, że czynność ta, zwłaszcza na etapie początkowym, wymaga stopniowego nabierania wprawy. Aby ułatwić osiągnięcie tej sprawności zalecamy ćwiczenia pod okiem osób wyspecjalizowanych w pilotowaniu modeli dronów.

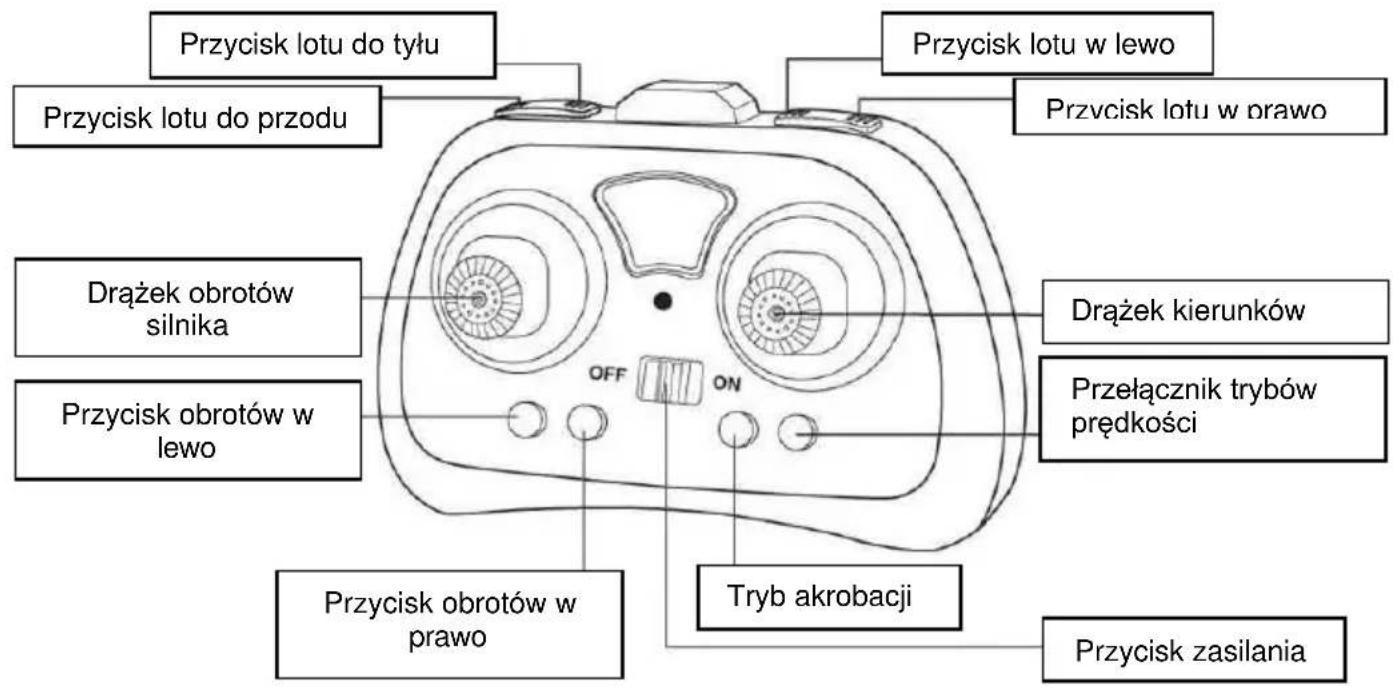

2. SCHEMAT KONTROLERA (NADAJNIKA)

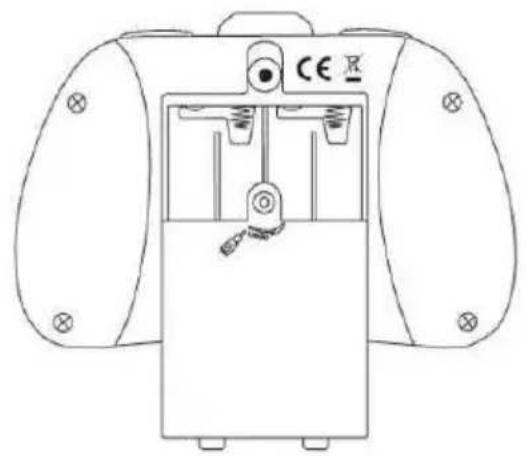

3. INSTALACJA BATERII W KONTROLERZE (NADAJNIKU)

Użyj śrubokręta, aby otworzyć pokrywę baterii.

W komorze baterii umieść 4 baterie typu AAA. Upewnij się, że baterie są umieszczone zgodnie z oznaczeniami polaryzacji (+ -). NIE NALEŻY ŁĄCZYĆ ZE SOBĄ BATERII RÓŻNEGO TYPU. Zamknij pokrywę.

Użyj załączonej do zestawu ładowarki, aby naładować

akumulator drona.

** Do ładowania akumulatorów drona należy używać

WYŁĄCZNIE ładowarki załączonej w zestawie.

Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej.

Wskaźnik LED

Czerwony - świeci	Czerwony - nie świeci
Ładowanie zakończone	Trwa ładowanie

Specyfikacje ładowarki

Wejście	Prąd ładowania	Maksymalne napięcie
5V	350mAh	4.2 ± 0.03V

Zależności pomiędzy typem baterii, czasem pracy na jednym cyklu oraz długością ładowania

Typ baterii	Specyfikacja baterii	Czas pracy	Czas ładowania
Akumulator litowo-polimerowy (Li-Poly)	3,7V 150mAh	Czas lotu drona: do 6 minut	Około 30 minut (przy prądzie ładowania ok. 350mAh)
Bateria cynkowo-węglowa (jednorazowa)	1,5V (GP 15G R4P)	Czas pracy kontrolera (nadajnika): 18 godzin	Jednorazowa (nie należy ładować)

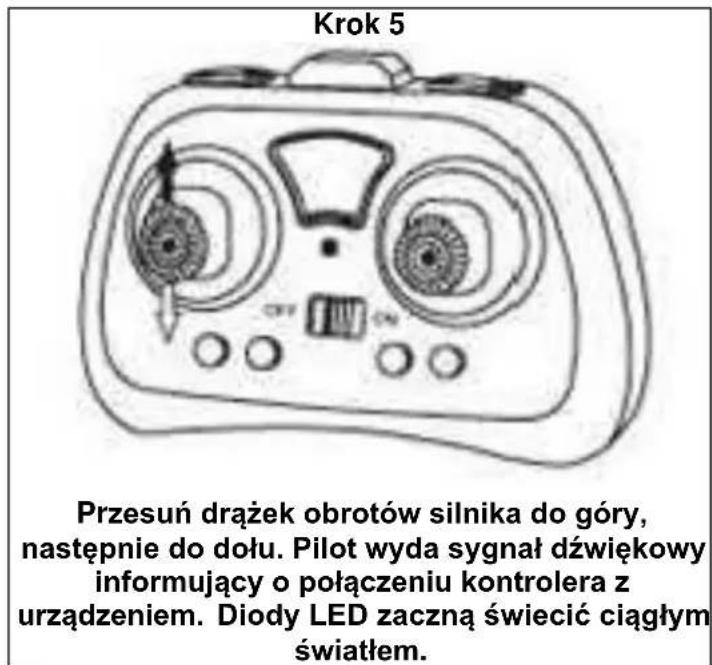

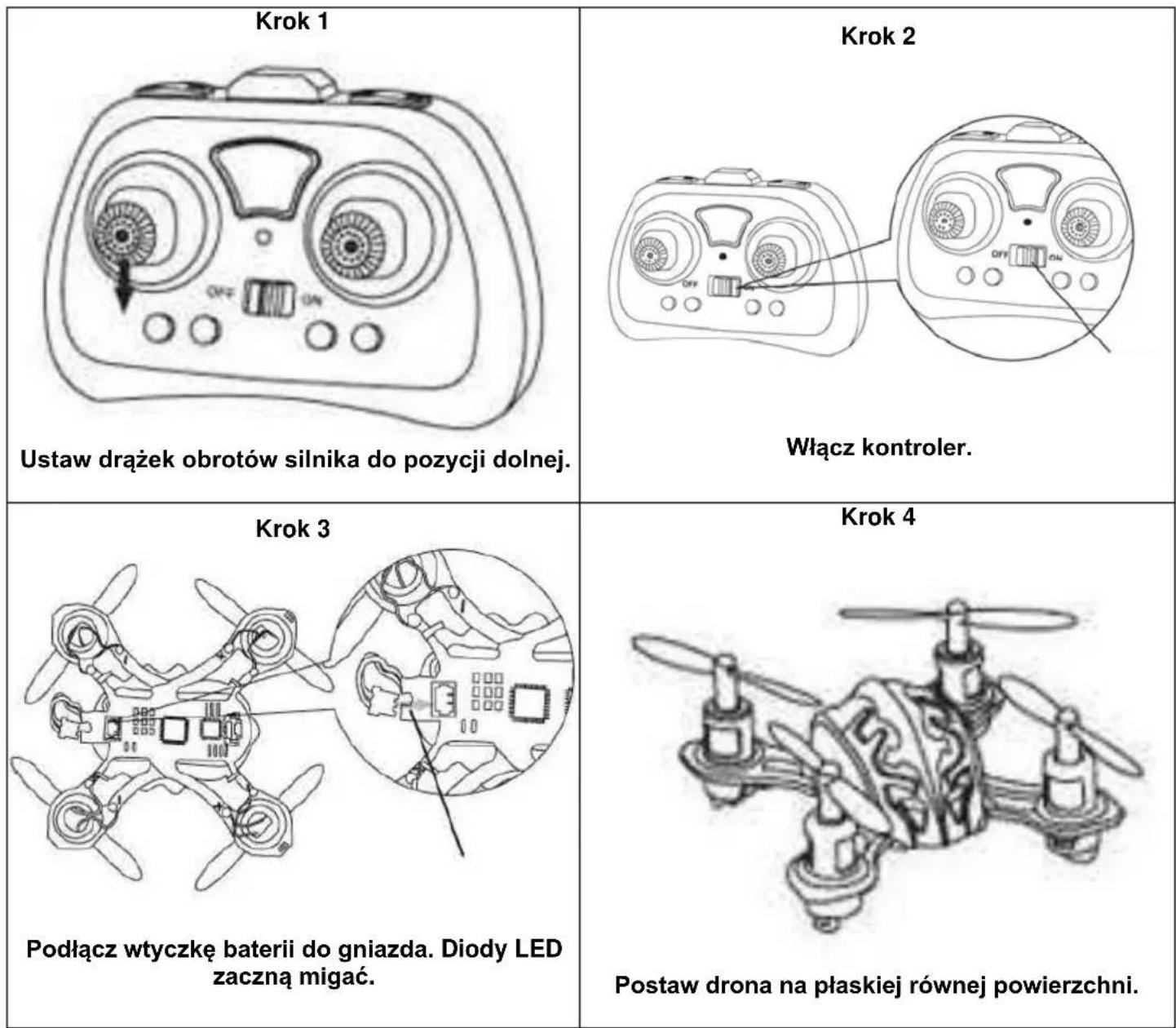

5. SYNCHRONIZACJA NADAJNIKA I ODBIORNIKA RC

Automatyczna kalibracja

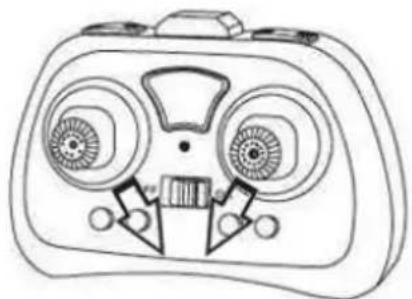

Postaw drona na płaskiej i równej powierzchni. Przestaw lewy analog do pozycji prawy dolny róg oraz prawy analog do pozycji lewy dolny róg, tak jak na rysunku. Utrzymaj tą pozycję przez 10 sekund, diody LED drona mrugną kilka razy, po czym zaczną świecić nieprzerwanie. Następnie zwolnij analogi. Urządzenie jest gotowe do lotu.

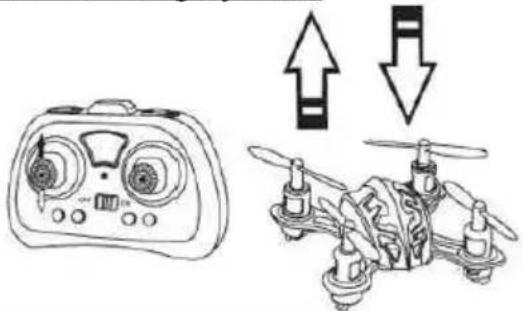

Kontrola lotu do góry / dołu	Przesuń drążek obrotów silnika do przodu, dron poleci do góry.Przesuń drążek obrotów silnika do tyłu, dron poleci do dołu.

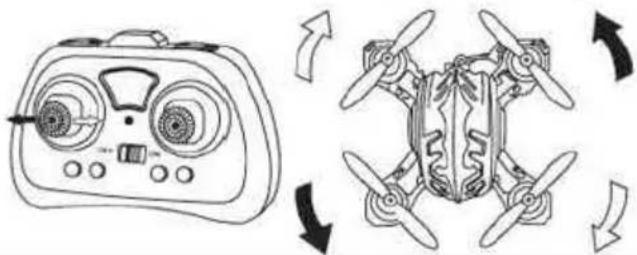

Kontrola obrotu w lewo / prawo	Przesuń drążek obrotów silnika w lewo / prawo, dron obróci się w wybranym kierunku.

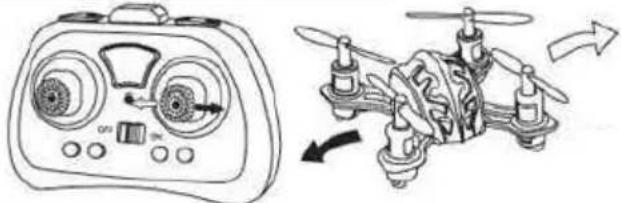

Kontrola lotu w lewo / prawo	Przesuń drążek kierunków w lewo / prawo, dron poleci w wybranym kierunku.

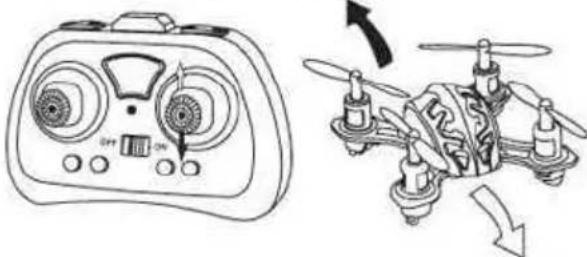

Kontrola lotu do przodu / tyłu	Przesuń drążek kierunków do przodu / tyłu, dron poleci w wybranym kierunku.

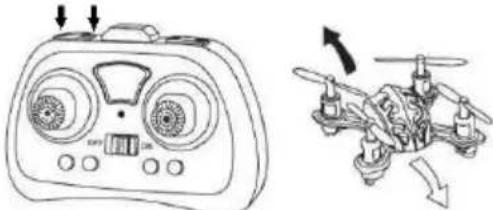

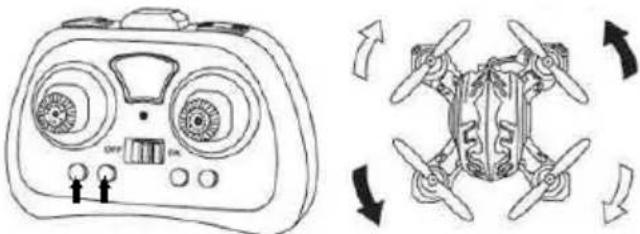

Kalibracja obrotów w lewo / prawo	Naciśnij przycisk obrotów w lewo, jeśli dron obraca się automatycznie w prawo. Naciśnij przycisk obrotów w prawo, jeśli dron obraca się automatycznie w lewo.
Kalibracja lotu w lewo / prawo	Naciśnij przycisk lotu w lewo, jeśli dron leci automatycznie w prawo.Naciśnij przycisk lotu w prawo, jeśli dron leci automatycznie w lewo.

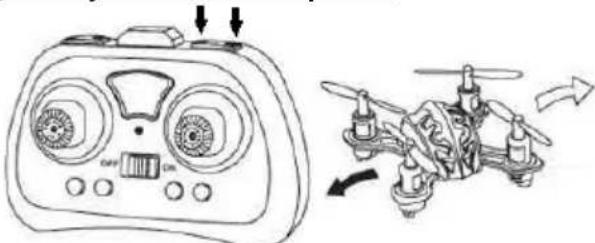

Kalibracja lotu do przodu / tyłu	Naciśnij przycisk lotu do przodu, jeśli dron leci automatycznie do tyłu.Naciśnij przycisk lotu do tyłu, jeśli dron leci automatycznie do przodu.

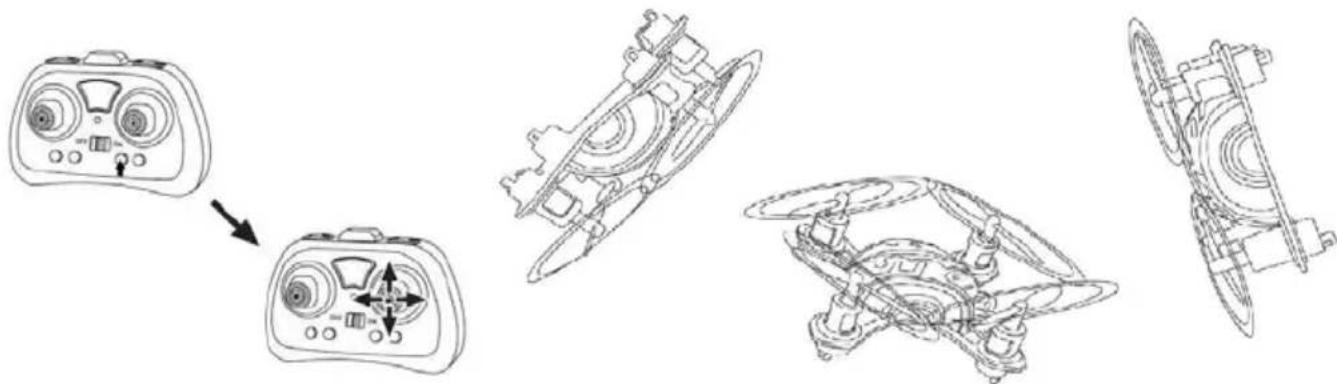

Akrobacje 360 stopni

Po naciśnięciu przycisku trybu akrobacji kontroler wyda sygnał dźwiękowy informujący o gotowości drona do wykonania obrotu o 360 stopni.

W trybie tym, po przechyleniu drążka kierunków w lewo, w prawo, do przodu lub do tyłu, dron wykona w wybranym kierunku obrót o 360 stopni.

Uwaga: przed wykonaniem ewolucji, upewnij się, że w zasięgu drona masz wystarczająco dużo miejsca.

Tryby prędkości

Urządzenie obsługuje trzy tryby prędkości lotu. Naciskaj przycisk trybu prędkości lotu, aby przełączać pomiędzy trybem wolnym, zwykłym i szybkim. O tym, który tryb jest aktywowany, informuje nas ilość sygnałów dźwiękowych. Mode 1 – tryb wolny – jeden sygnał dźwiękowy, Mode 2 – tryb zwykły – dwa sygnały dźwiękowe, Mode 3 – tryb szybki – trzy sygnały dźwiękowe.

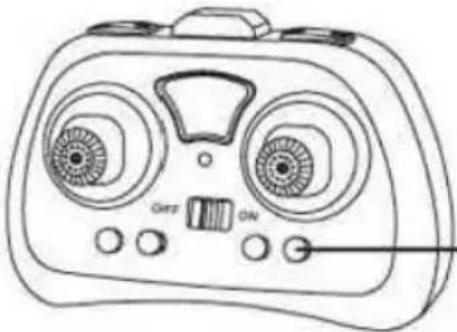

Przełącznik trybów prędkości

7. TRYB HEADLESS (tryb dla początkujących)

Jak włączyć/wyłączyć funkcję HEADLESS?

Postaw drona na płaskiej i równej powierzchni. Przestaw lewy analog do pozycji lewy dolny róg oraz prawy analog do pozycji prawy dolny róg, tak jak na rysunku, diody LED drona zaczną migać. Oznacza to, że jesteś w trybie HEADLESS.

Aby powrócić do zwykłego trybu, przestaw analogi w ten sam sposób, diody LED urządzenia przestaną migać. Oznacza to, że jesteś w trybie normalnym.

Tryb ustawia kierunek lotu do przodu niezależnie od ustawienia drona dla łatwiejszej kontroli.

Jeśli chcesz zmienić ustawienie przodu drona, musisz wyłączyć urządzenie i ustawić je na nowo.

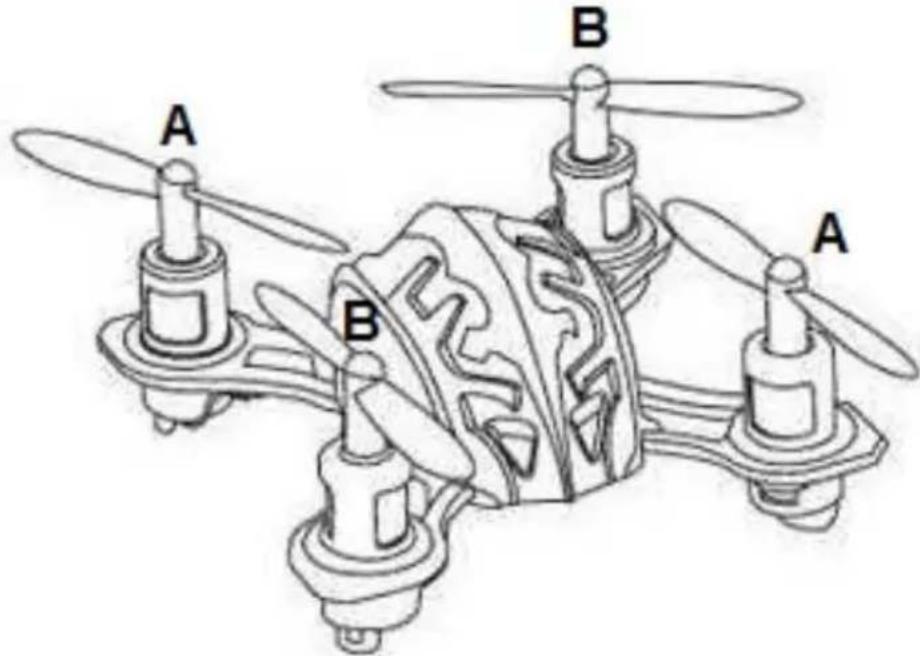

8. WYMIANA ŚMIGIEŁ

Pociągnij za śmigło do góry, aby zdjąć śmigło, następnie założ nowy element według poniższego schematu:
