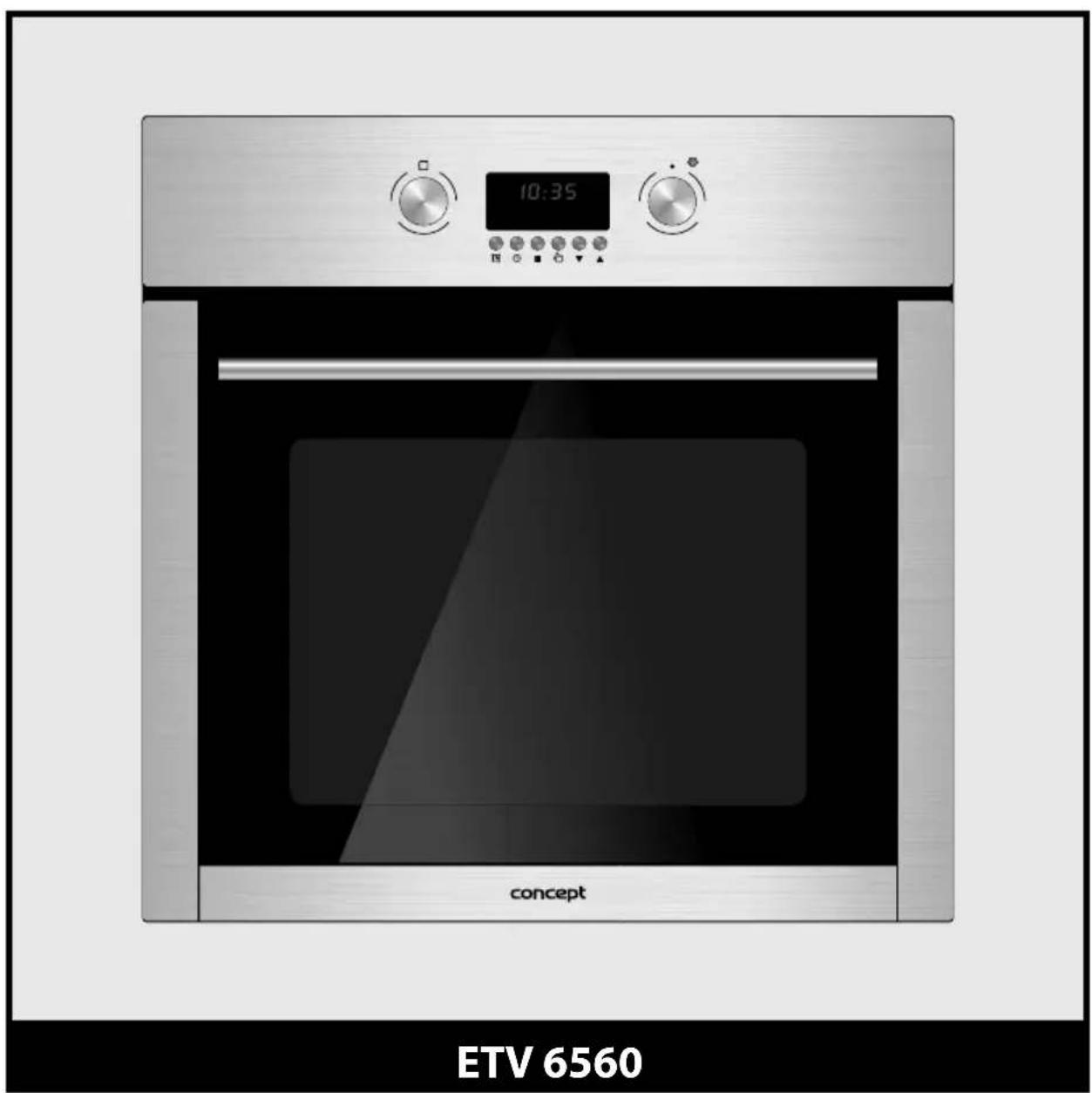

ETV-6560 - Piekarnik Concept - Bezpłatna instrukcja obsługi

Typ produktu	Piec elektryczny
Marka	Concept
Model	ETV-6560
Wymiary (wys. x szer. x głęb.)	59.5 x 59.5 x 54.8 cm
Waga	35 kg
Pojemność	70 L
Zasilanie	230 V ~ 50 Hz
Całkowity pobór mocy	3.5 kW
Klasa efektywności energetycznej	A
Typ sterowania	Pokrętła i timer elektroniczny
Funkcje piekarnika	Konwencjonalna, Z termoobiegiem, Grill, Grill z termoobiegiem, Rozmrażanie, Dolne grzanie
Zakres termostatu	50°C – 250°C
Oświetlenie wewnętrzne	Tak
Timer	Tak, z automatycznym wyłączaniem
Blokada rodzicielska	Tak
Czyszczenie	Wnętrze z łatwą do czyszczenia emalią
Funkcje bezpieczeństwa	Automatyczne wyłączanie, ochrona przed przegrzaniem
Typ instalacji	Do zabudowy
Kolor	Stal nierdzewna / Czarny
Gwarancja	2 lata
Załączone akcesoria	2 półki druciane, 1 blacha do pieczenia, 1 ruszt grillowy

Często zadawane pytania - ETV-6560 Concept

Jak ustawić timer w piekarniku Concept ETV-6560?

Obróć pokrętło timera na żądany czas (do 120 minut). Piekarnik automatycznie się wyłączy po upływie czasu. Użyj funkcji timera do gotowania z precyzyjnym czasem.

Jaki jest najlepszy sposób czyszczenia wnętrza piekarnika?

Po ostygnięciu piekarnika przetrzyj wnętrze wilgotną szmatką i łagodnym detergentem. Unikaj ściernych środków czyszczących. Emalia łatwa w czyszczeniu pomaga zapobiegać uporczywym plamom. W przypadku trudnych zabrudzeń użyj nieściernego środka do czyszczenia piekarników.

Co oznaczają poszczególne symbole funkcji piekarnika?

Typowe symbole: górne i dolne grzanie (konwencjonalne), wentylator z okręgiem (z termoobiegiem), linie zygzakowate (grill), wentylator z zygzakiem (grill z termoobiegiem), płatek śniegu (rozmrażanie). Aby uzyskać szczegółowe informacje, zapoznaj się z instrukcją dla swojego modelu, w której znajduje się przewodnik po symbolach.

Jak prawidłowo zainstalować piekarnik?

Instalacja powinna być wykonana przez wykwalifikowanego fachowca. Upewnij się, że piekarnik jest umieszczony w szafce do zabudowy z odpowiednią wentylacją. Podłącz do zasilania 230 V za pomocą dedykowanego obwodu. Postępuj zgodnie z instrukcjami instalacji w podręczniku.

Czy piekarnik jest energooszczędny?

Piekarnik Concept ETV-6560 ma klasę efektywności energetycznej A, co oznacza, że działa wydajnie. Użyj trybu z termoobiegiem, aby skrócić czas gotowania i zaoszczędzić energię.

Czy muszę nagrzewać piekarnik?

Nagrzewanie jest zalecane w przypadku większości przepisów na pieczenie i opiekanie. Lampka kontrolna piekarnika zgaśnie po osiągnięciu zadanej temperatury. Użyj funkcji nagrzewania dla najlepszych rezultatów.

Jakie funkcje bezpieczeństwa ma piekarnik?

Piekarnik zawiera blokadę rodzicielską zapobiegającą przypadkowemu uruchomieniu, automatyczne wyłączanie timera oraz ochronę przed przegrzaniem. Zawsze nadzoruj dzieci w pobliżu urządzenia.

Piekarnik nie nagrzewa się. Co powinienem sprawdzić?

Upewnij się, że piekarnik jest podłączony do prądu i że wyłącznik obwodu jest włączony. Sprawdź, czy timer jest ustawiony, a wybierak funkcji nie jest ustawiony na "0". Jeśli problem będzie się powtarzał, skontaktuj się z obsługą klienta Concept.

Jak używać funkcji grill?

Wybierz funkcję grill (symbol z liniami zygzakowatymi). Rozgrzej przez 5 minut. Umieść jedzenie na ruszcie grillowym i ustaw go na najwyższym poziomie. Monitoruj gotowanie, aby uniknąć spalenia. Użyj funkcji grill do rumienienia i opiekania.

Czy mogę użyć piekarnika do rozmrażania?

Tak, wybierz funkcję rozmrażania (symbol płatka śniegu). Piekarnik cyrkuluje chłodne powietrze, aby równomiernie rozmrozić zamrożoną żywność. Ustaw timer i temperaturę (zwykle 30-50°C) według potrzeb.

INSTRUKCJA OBSŁUGI ETV-6560 Concept

Elektryczny piekarnik wielofunkcyjny do zabudowy Built-in Multifunctional Electric Oven

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne 23

Ostrzeżenia 24

Opis produktu 25

Opis panelu sterowania 26

Instrukcja obsługi 26

Podstawowe funkcje urządzenia 26

Poszczególne funkcje pieczenia 27

Orientacyjne temperatury, poziomy wsuwania

i czasy pieczenia 28

Rady dotyczące pieczenia 28

Zaawansowane funkcje pieczenia 30

Czyszczenie i konserwacja 31

Instalacja urządzenia 31

Serwis 33

Ochrona środowiska

33

Parametry techniczne
Napięcie	230 V ~ 50 Hz
Maks. pobór mocy	3350 W
Moc górnej płyty grzewczej	1300 W
Moc dolnej płyty grzewczej	1300 W
Pobór mocy tylnego okrągłego elementu grzewczego	2000 W
Pobór mocy elementu grzewczego do grillowania	3200 W
Zakres ustawienia temperatury	0 – 250 °C

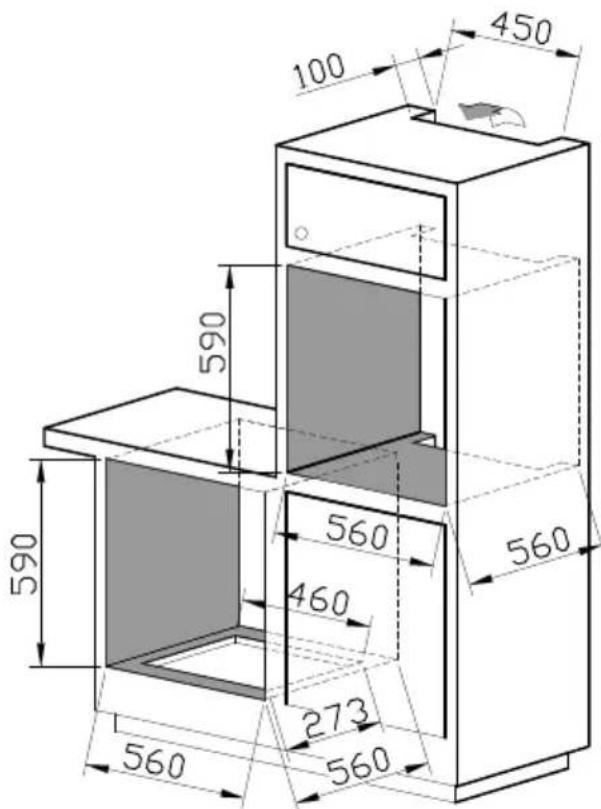

Rozmiary do instalacji (sz x gł x w) 560 x 560 x 590 mm
Wymiary zewnętrzne (sz x gł x w)	595 x 585 x 590 mm
Wymiary wewnętrzne (sz x gł x w) 450 x 345 x 420 mm
Objętość wewnętrzna	66 l
Ciężar	45 kg
Poziom hałasu	< 63 dB(A)

WAŻNE OSTRZEŻENIA

Przy dostarczeniu urządzenia

• Natychmiast po dostarczeniu należy sprawdzić opakowanie i urządzenie, czy nie doszło do ich uszkodzenia podczas transportu.
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po zainstalowaniu będą ukryte, mogą być ostre! Należy uważać, aby nie doszło do zranienia!
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. Należy bezzwłocznie skontaktować się z dostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
• Opakowanie należy we właściwy sposób zutylizować.

Przy instalowaniu

• Podczas instalacji i podłączania urządzenia należy postępować według instrukcji montażu.
• W czasie instalowania nie wolno podnosić urządzenia za uchwyt drzwiczek.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiada wartościom podanym na tabliczce znamionowej urządzenia. Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Po zainstalowaniu urządzenia jego wtyczka elektryczna musi być dostępna.

W czasie normalnego użytkowania

• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Urządzenia należy używać tylko w gospodarstwie domowym i tylko do pieczenia żywności.
• Do wnętrza urządzenia nie wolno wkładać zbyt dużych potraw oraz metalowych przedmiotów. Mogą one spowodować pożar.
• Nie wolno siadać ani stawać na otwartych drzwiczkach urządzenia.
• UWAGA! Przy otwieraniu drzwiczek, z urządzenia może wydostać się duża ilość pary lub może wytrysnąć tłuszcz. Należy zachować ostrożność. Niebezpieczeństwo poparzenia!
• Nie należy dotykać gorących powierzchni i elementów grzewczych w trakcie pracy urządzenia oraz przez pewien czas po jej zakończeniu.
• Nie należy używać urządzenia jako schowka.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• W przypadku awarii, należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.
• Wyłączając urządzenie z gniazdka nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno włączać uszkodzonego urządzenia elektrycznego.
• Nie należy używać urządzenia, jeżeli drzwiczki lub uszczelka drzwiczek są uszkodzone. Należy zlecić naprawę autoryzowanemu serwisowi.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Jeżeli urządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu wyłączone.
• Jeżeli urządzenie jest używane nie należy zostawiać otwartych drzwiczek szafek znajdujących się nad nim, ponieważ mogą ulec uszkodzeniu w wyniku oddziaływania pary i ciepła np. w czasie otwierania drzwiczek urządzenia.
• Nie należy używać sprzętu z uszkodzoną powierzchnią, zużytego lub posiadającego inne wady.

Kiedy w domu są dzieci

• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Nie należy pozwolić im na posługiwanie się urządzeniem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem odpowiedzialnej, poinformowanej osoby.
• Jeżeli w pobliżu urządzenia, w trakcie jego pracy, znajdują się dzieci, należy zachować szczególnie ostrożność.
• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.
• Nie należy używać akcesoriów innych niż zalecane przez producenta.

UWAGA!

Urządzenie należy otwierać tylko na krótko, w celu włożenia i wyjęcia potraw, w przeciwnym razie istnieje ryzyko poranienia, na przykład w skutek potknięcia się.

Dzieci mogłyby zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub narazić się na innego rodzaju niebezpieczeństwa.

Ewentualne usterki

• Napraw i modyfikacji urządzenia może dokonywać tylko wykwalifikowany specjalista. W trakcie napraw i różnych operacji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć bezpiecznik lub wyjąć wtyczkę kabla zasilającego.
• Wyłączając urządzenie z gniazdka nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.

W przypadku nieprzestrzegania wskazówek producenta ewentualne naprawy nie będą uznawane, jako gwarancyjne.

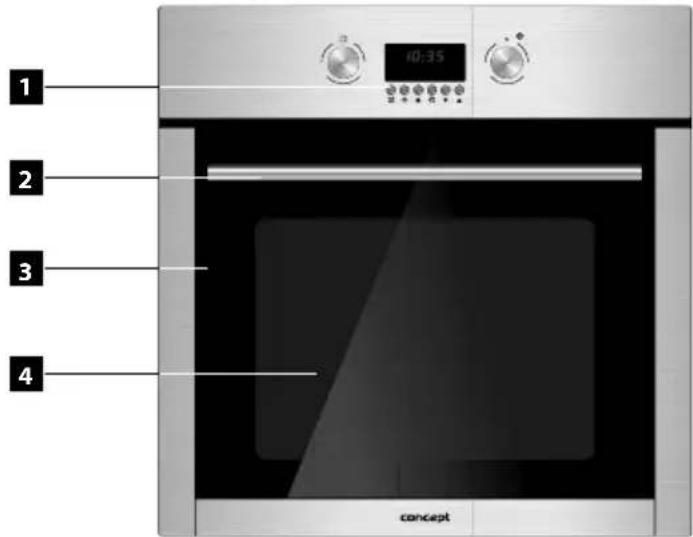

OPIS PRODUKTU

1. Panel sterowania
2. Uchwyt drzwiczek
3. Drzwiczki
4. Okno drzwiczek z potrójną szybą

Akcesoria

A Ruszt duży 1 szt.
B Blach do pieczenia 1 szt
C Blacha do pieczenia głęboka 1 szt.
D Prowadnice teleskopowe 2 pary

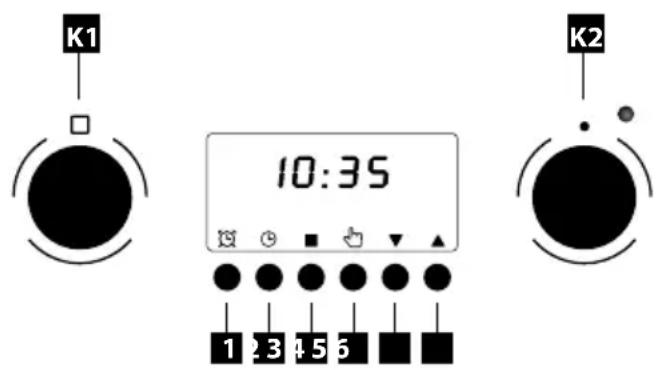

K1. Pole wyboru temperatury K2. Pole wyboru funkcji pieczenia

1-6. przycisk

INSTRUKCJA OBSŁUGI

Przed pierwszym uruchomieniem

Przed rozpoczęciem użytkowania urządzenia należy, ze względów higienicznych, przetrzeć z zewnątrz i wewnątrz wilgotną ściereczką. Wszystkie zdejmowane części urządzenia należy wymić w ciepłej wodzie z dodatkiem płynu do mycia naczyń lub w zmywarce.

Następnie należy włączyć urządzenie na 20 minut bez żywności, ustawiając temperaturę na maksimum (patrz Instrukcja obsługi). Możliwe, że piekarnik w tym czasie będzie wydzielał lekki swąd i dym, które jednak po krótkim czasie powinny zniknąć. W tym czasie należy dokładnie wietrzyć pomieszczenie.

Po włączeniu do sieci

1. Po włączeniu urządzenia do sieci na wyświetlaczu pojawi się symbol 12:00
2. Naciśnięcie przycisku (4) aktywuje możliwość ustawienia godziny. Symbol „:” zacznie migać.
3. Przyciskiem (5) i (6) należy ustawić aktualny czas.
4. Ustawienia zostaną zapisane po 5 sekundach bezczyności. Symbol „:” przestanie migać.

Uwaga: Naciskając przycisk (5) można zmienić natężenie dźwięku (3 stopnie). Naciskając przycisk (6) można zmienić natężenie światła wyświetlacza (3 stopnie).

Podstawowe funkcje

1, Umieść blachę z jedzeniem na odpowiednim poziomie.
2, Obracając pokrętłem (K1) nastaw pożadaną temperaturę.
3, Obracając pokrętem (K2) ustaw odpowiednią funkcję.
4, Po zakończeniu pieczenia ustaw pokrętła (K1) i (K2) w pozycji „0”.

Uwaga: W trakcie podstawowego pieczenia na wyświetlaczu musi widnieć symbol (Rys. 1)

(Rys. 1)

Rys. 1

Poszczególne funkcje pieczenia

Symbol Opis funkcji
	Duży grill - górny element grzewczy z wykorzystaniem promieniowania podczerwonego. Temperaturę można ustawić w zakresie 180–240 °C.Uwaga: Do większych kawałków mięsa. W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika. W czasie grillowania przygotowywaną potrawę należy umieścić jak najwyżej.
	Ogrzewanie piekarnika górnym i dolnym elementem grzewczym.Temperaturę można ustawić w zakresie 50–250 °C.Potrawę należy wkładać do piekarnika po jego nagrzaniu się do wymaganej tempera-tury. W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika.
	Grillowanie łącznie z funkcją wentylatora. Temperatura w piekarniku w wyniku przepływu powietrza jest wyższa w górnej części piekarnika (nad rusztem lub brytfanną). Temperaturę można ustawić w zakresie 50–200 °C.Uwaga: Funkcja ta jest odpowiednia do grillowania lub pieczenia dużych kawałków mięsa przy wyższej temperaturze. Drzwiczki piekarnika powinny być zamknięte.Wstępne nagrzewanie piekarnika nie jest konieczne.
	Ogrzewanie piekarnika okrągłą płytą grzewczą oraz funkcja wentylatora. Przepływ powietrza zapewnia równomierną temperaturę w całym piekarniku. Temperaturę można ustawić w zakresie 50–240 °C.Uwaga: Funkcja ta jest zalecana do pieczenia potraw również na dwóch blachach jednocześnie (odpowiednia do pieczenia wyższego i objętościowo większego rodzaju pieczywa, np. ciasta lub większej ilości potraw). Wstępne nagrzewanie piekarnika nie jest konieczne.
	Powietrze ogrzane przez dolną płytę grzewczą jest rozprowadzane przez wentylator wokół przygotowywanych potraw. Funkcję tę należy wykorzystywać do sterylizacji potraw przy temperaturze 50 – 250 °C. Nagrzewanie piekarnika nie jest konieczne.
	Ta funkcja piekarnika służy do szczególnie oszczędnego rozmrażania produktów spożywczych. Powietrze o temperaturze pokojowej jest wdmuchiwane do wnętrza piekarnika. Uwaga: Funkcja ta jest odpowiednia do rozmrażania potraw i półproduktów przed ich fi nałnym przygotowaniem.
	Ogrzewanie piekarnika tylko dolnym elementem grzewczym. Wstępnie ustawiona temperatura 60°C.Uwaga: Funkcja ta jest zalecana do dopiekania tych potraw, które wymagają od spodu wyższej temperatury (pizza).

Orientacyjne temperatury, poziomy pieczenia i czasy pieczenia dla niektórych potraw

Potrawa	Waga (g)	Poziom pieczenia	Funkcja pieczenia	Zalecana temperatura (°C)	Czas pieczenia (min.)		Użyte naczynie
					1. str. 2. str.
Ciasto	-		3		160		20-30
	-		3		160		20-30
	-		1			160
Jablecznik	-		2		190		50-70
	-		1			190
Rolada szwajcarska - 3 200 10-18 - Blacha			[7x8T]
Kiełbasa, parówki	400 g	4		240	5-10	3-6	Ruszt
Mięso wołowe	1000 g	2		210	10-20	5-15	Ruszt*
Mięso wieprzowe	1000 g	2		190	19-30	11-21	Ruszt*
Kurczak	1300 g	2		180	35-45	15-25	Ruszt
Hamburgery	1000 g	4		240	10-20	5-10	Ruszt*
Wieprzowina w kawałkach	1000 g	4		240	15-25	10-20	Ruszt*
Wołowina w kawałkach	1000 g	4		240	10-20	5-15	Ruszt*

* - na poziomie pieczenia nr 1 należy pod rusztem umieścić blachę z niewielką ilością wody do wychwytywania skapujących soków.

Rady dotyczące pieczenia

• Dokładną temperaturę pieczenia należy wypróbować dla każdego rodzaju potrawy i sposobu pieczenia.
• W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika. Powoduje to przydłużenie czasu pieczenia i przypalanie się potraw.
• Mięso zamarynowane i bez kości piecze się szybciej niż mięso wcześniej nieprzygotowane. Stopień upieczenia mięsa można skontrolować przez jego naciśnięcie (np. widelcem). Jeżeli nie puszcza soków, jest dobrze upieczone.
• Jeżeli mięso jest naszpikowane lub pokryte słoniną nie może być pieczone w zbyt wysokiej temperaturze, aby nie doszło do rozpryskiwania się tłuszczu.
• W czasie pieczenia dużych kawałków mięsa dochodzi do wyparowywania cieczy i jej kondensacji na drzwiczkach piekarnika. Jest to sytuacja normalna i nie stanowi żadnego niebezpieczeństwa podczas używania piekarnika. Po zakończeniu pieczenia należy wytrzeć drzwiczki piekarnika i ich okolice do sucha.
• Pieczywo zaczyna rosnąć dopiero po 2/3 określonego czasu pieczenia. Czas pieczenia zależy od rodzaju użyte nadzienia (owoce, marmolada).
  • Ciasta ubijane nie powinny zawierać zbyt dużo wody, ponieważ przedłuża to czas pieczenia.

- Nie należy wkładać naczyń bezpośrednio na dno piekarnika, ponieważ ogranicza to rozprzestrzenianie się ciepła oraz może uszkodzić emalię w wyniku przegrzania.

- Przy pieczeniu na więcej niż jednej blasze potrawy włożone do piekarnika jednocześnie, niekoniecznie będą gotowe w tym samym momencie.

- Blachy do pieczenia oraz brytfanny nie służą do długiego przechowywania produktów spożywczych (ponad 48 godzin). W celu dłuższego przechowywania należy przełożić potrawy do odpowiednich naczyń.

- Przy pieczeniu bez wentylatora zaleca się wstępne nagrzewanie piekarnika przez około 10-15 minut. Nie należy w czasie pieczenia otwierać drzwiczek piekarnika bez potrzeby.

- Przed grillowaniem należy nagrzać grill przez 5 minut (dopóki element grzewczy grilla nie zrobi się czerwony). Ruszt grilla z potrawą należy umieścić jak najbliżej elementu grzewczego grilla. Blachę z niewielką ilością wody należy umieścić pod rusztem w celu wychwytywania skapujących soków. Przy pomocy grilla można na upieczonym mięsie uzyskać brazowa, chrupiąca skórkę.

UWAGA!

Podczas korzystania z grilla dostępne części piekarnika mogą się nadmiernie nagrzewać. Należy uniemożliwić dzieciom dostęp do gorących elementów piekarnika.

- Przy pieczeniu z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika, za wyjątkiem pieczenia potraw z bardzo krótkim czasem pieczenia lub przy pieczeniu potraw z dużą zawartością wody (np. ciasta z owocami), aby nie doszło do kondensacji pary wodnej. W piekarniku można przygotowywać różne potrawy o podobnej temperaturze pieczenia lub na dwóch blachach jednocześnie również, kiedy czas pieczenia jest inny. Zapach i smak potraw nie wpływają na siebie wzajemnie. Przy wkładaniu i wyjmowaniu potraw z piekarnika nie dochodzi do dużych strat ciepła Temperatura wyrównuje się szybko dzięki wentylatorowi. Temperatury pieczenia są niższe niż wykorzystywane w klasycznych funkcjach pieczenia (o 20-30°C dla pieczywa i o 30-40°C dla mięsa), czas pieczenia jest dłuższy (o około 5-10 minut). Przy pieczeniu drobnego pieczywa na dwóch blachach jednocześnie zaleca się zmianę wysokości obu blach po 2/3 czasu pieczenia, ewentualnie wcześnieisze wyiecie blachy z upieczonym już ciastem.

- Przy rozmrażaniu zmrożone produkty należy położyć w opakowaniu do miski, umieścić w środku piekarnika na ruszcie i włączyć funkcie ▲. Drzwiczki piekarnika musza być zamkniete.

- Przy grillowaniu z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika. Podczas grillowania drzwiczki muszą być zamknięte. Przy tym sposobie grillowania termostat należy ustawić według potrzeby w zakresie od 50 do 200 °C. Odległość pomiędzy potrawą a grzałką grilla musi być proporcjonalna do wymaganego celu:

- mniejsza odległość – brazowa skórka i krwiste wnetrze,

- większa odległość – dobrze wypieczona potrawa.

W celu wychwycenia soków należy umieścić pod potrawą brytfannę z niewielką ilością wody.

ZAAWANSOWANE FUNKCJE URZĄDZENIA

Funkcje zaawansowane rozszerzają możliwości pieczenia, a tym samym zwiększają komfort pracy z urządzeniem. Funkcje czasu nastawia się w środkowej części panelu sterowania.

Funkcja minutnika

1. Naciśnięcie przycisku (1) aktywuje możliwość ustawienia minutnika (alarmu).

2. Na wyświetlaczu pojawi się symbol (Rys. 2)

3. Przyciskiem (5) i (6) należy ustawić pożadany czas odliczania.

4. Ustawienia zostana zapisane po 5 sekundach bezczyności.

5. Po upływie nastawionego czasu odliczania zabrzmi sygnał dźwiękowy, który zostanie wyłączony po naciśnięciu dowolnego przycisku.

Rys. 2

Funkcja nastawienia czasu pieczenia

1. Umieść blachę z jedzeniem na odpowiednim poziomie.
2. Naciśnij przycisk (2) aby ustawić pożądany czas pieczenia.
3. Na wyświetlaczu pojawi się symbol 📞 (Rys.3)
4. Przyciskiem (5) i (6) należy ustawić czas pieczenia. Ustawienia zostaną zapisane po 5 sekundach beczyności.
5. Za pomocą pokrętła (K1) i (K2) wybierz pożądaną temperaturę i funkcję pieczenia.
6. Po zakończeniu pieczenia zabrzmi sygnał dźwiękowy, który zostanie wyłączony po naciśnięciu dowolnego przycisku.
7. Następnie przekręć pokrętła (K1) i (K2) do pozycji „0”.

Rys. 3

Funkcja nastawienia końca pieczenia

1. Umieść blachę z jedzeniem na odpowiednim poziomie.
2. Naciśnij przycisk (3) aby ustawić koniec pieczenia.
3. Na wyświetlaczu pojawi się symbol (Rys.4)
4. Przyciskiem (5) i (6) należy ustawić koniec pieczenia. Ustawienia zostaną zapisane po 5 sekundach beczyności.
5. Za pomocą pokrętła (K1) i (K2) wybierz pożadaną temperaturę i funkcję pieczenia.
6. Po osiągnięciu nastawionego czasu końca pieczenia. piakarnik wyłączy się i zabrzmi sygnał dźwiękowy, który zostanie wyłączony po naciśnięciu dowolnego przycisku.
7. Następnie przekręć pokrętła (K1) i (K2) do pozycji „0”.

Uwaga: dla prawidłowego działania tej funkcji w piekarniku musi być ustawiona aktualna godzina.

Rys. 4

Funkcja nastawienia opóźnionego rozpoczęcia i końca pieczenia

1. Umieść blachę z jedzeniem na odpowiednim poziomie.
2. Naciśnij przycisk (2) aby ustawić pożądany czas pieczenia.
3. Na wyświetlaczu pojawi się symbol (Rys.3)
4. Przyciskiem (5) i (6) należy ustawić czas. po którym piekarnicz rozpocznie pieczenie. Ustawienia zostaną zapisane po 5 sekundach bezczyności.
5. Naciśnij przycisk (3) aby ustawić koniec pieczenia.
6. Na wyświetlaczu pojawi się symbol (Rys.4)
7. Przyciskiem (5) i (6) należy ustawić koniec pieczenia. Ustawienia zostaną zapisane po 5 sekundach bezczyności.
8. Za pomocą pokrętła (K1) i (K2) wybierz pożadaną temperaturę i funkcję pieczenia.
9. Piekarnik zacznie piec zgodnie z ustawionym czasem pieczenie i wyłączy się po upływie ustawionego czasu końca pieczenia.
10. Po osiągnięciu nastawionego czasu końca pieczenia. piakarnik wyłączy się i zabrzmi sygnał dźwiękowy, który zostanie wyłączony po naciśnięciu dowolnego przycisku.
11. Następnie przekręć pokrętła (K1) i (K2) do pozycji „0”.

Uwaga: dla prawidłowego działania tej funkcji w piekarniku musi być ustawiona aktualna godzina.

Wentylator chłodzący

Wentylator umieszczony jest na górnej ścianie piekarnika i wytwarza cyrkulację chłodnego powietrza wewnątrz zabudowy oraz przez drzwiczki piekarnika. Wentylator włącza się automatycznie, jeżeli temperatura zewnętrznej obudowy piekarnika przekroczy 60°C. Po włączeniu piekarnika i ustawieniu termostatu na 200°C wentylator włączy się po około 10 minutach. Wentylator wyłączy się automatycznie, jeżeli temperatura zewnętrznej obudowy piekarnika spadnie poniżej 60°C. Po wyłączeniu piekarnika używanego przy temperaturze 200°C dojdzie do wyłączenia wentylatora po około 10 minutach.

CZYSZCZENIE I KONSERWACJA

W celu zachowania dobrego wyglądu i niezawodności urządzenia należy dbać o jego czystość.

Nowoczesna konstrukcja urządzenia znacznie ułatwia konserwację.

Części urządzenia stykające się z potrawami należy systematycznie czyścić.

• Przed konserwacją i czyszczeniem należy odłączyć kabel zasilający z gniazdka prądu elektrycznego lub wyłączyć zabezpieczenie elektryczne gniazdka urządzenia.
• Wszystkie elementy sterujące należy ustawić na wartości wyłączone.
• Odczekać aż wnętrze urządzenia nie będzie gorące, ale letnie – wówczas czyszczenie jest łatwiejsze niż wówczas, gdy urządzenie całkowicie wystygnie.
• Zewnętrzne powierzchnie urządzenia należy czyścić wilgotną szmatką, delikatną szczoteczką lub miękką gąbką, a następnie wytrzeć do sucha.
• Dno i strop piekarnika można wycierać wilgotną szmatką, miękką szczoteczką lub gąbką. Przy silnym zabrudzeniu należy użyć wody z nieagresywnym środkiem myjącym.
• Nie wolno używać szorstkich, ściernych środków czyszczących lub ostrych metalowych skrobaczek do czyszczenia szyb drzwiczek piekarnika, ponieważ można porysować lub rozbić szkło.
• Nie wolno nigdy zostawiać substancji agresywnych lub kwaśnych (sok z cytryny, ocet) na elementach emaliowanych, lakierowanych lub z blachy nierdzewnej.
• Do czyszczenia urządzenia nie wolno używać czyścików parowych!
• Blachy do pieczenia można myć w zmywarce do naczyń.

INSTALACJA URZĄDZENIA

• Odpowiedzialność za instalację urządzenia ponosi nabywca, nie producent. Gwarancja nie obejmuje wad powstałych w wyniku nieprawidłowej instalacji.
• Nie wolno podnosić urządzenia za uchwyt drzwiczek!
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po zainstalowaniu będą ukryte, mogą być ostre! Należy uważać, aby nie doszło do zranienia!
• Producent nie ponosi odpowiedzialności za szkody dotykające osoby, zwierzęta i rzeczy powstałe w wyniku nieprawidłowej instalacji.
• Umieszczenie urządzenia w odpowiedniej zabudowie zapewni jego prawidłowe funkcjonowanie.
• Urządzenie należy zainstalować w typowej zabudowie kuchennej, przeznaczonej do wbudowania

urządzenia lub w odpowiednio przystosowanej zabudowie, posiadającej wymiary jak na Ryc. 7a, 7b.

- Meble kuchenne muszą być wykonane z materiału o odpowiedniej odporności termicznej. Zastosowane materiały i kleje muszą wytrzymywać ogrzanie urządzenia zgodnie z normą ČSN EN 60335-2-6. Materiały i kleje, które nie odpowiadają tej normie, mogą się zdeformować lub odkleić.

Podłączenie do zasilania

• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Zaleca się użycie samodzielnego obwodu elektrycznego z zabezpieczeniem 16 A.
• Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.

• Nie należy używać rozgałęźników, złączy ani przedłużaczy. Mogą one spowodować pożar w wyniku przegrzania.

• Wtyczka przewodu zasilającego lub odpowiednie zabezpieczenie urządzenia elektrycznego muszą być dostępne bez przeszkód również po jego zainstalowaniu.

• Zmian w zakresie połączeń elektrycznych może dokonywać tylko wykwalifi kowany specjalista.
• Bezpieczeństwo urządzenia pod względem elektrycznym może być zagwarantowane jedynie wtedy, gdy zacisk ochronny urządzenia jest połączony z przewodem ochronnym sieci elektrycznej.
• Producent nie ponosi odpowiedzialności za szkody dotykające osoby i rzeczy w wyniku wadliwego lub błednego połączenia ochronnego.
• Przewód zasilający musi być umieszczony tak, aby nie stykał się z gorącymi elementami urządzenia oraz, aby nie był zdeformowany i nadmiernie zgięty.

Przy instalacji urządzenia należy postępować w następujący sposób:

1. Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
2. Wymiary szafki do zabudowy urządzenia przedstawiono na Rys. 7a, 7b. Z uwagi na konieczną cyrkulację powietrza urządzenie musi być umieszczone zgodnie z wymiarami na rysunkach, a szafka musi mieć taką konstrukcję, aby do jej dolnej części mogło docierać powietrze.
3. Urządzenie należy nasunąć na krawędź szafki i przełożyć przewód przez tylną ścianę szafki, tak, aby po zainstalowaniu możliwy był dostęp do wtyczki.
4. Następnie należy delikatnie wsunąć urządzenie do szafki. Należy uważać, aby nie doszło do przycięcia kabla zasilającego.

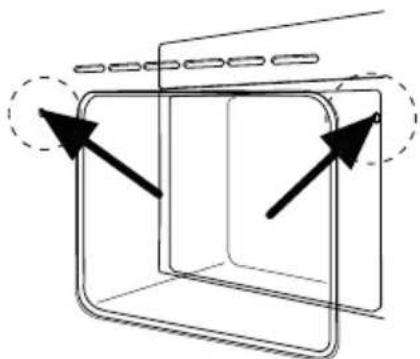

5. Urządzenie należy zamocować w szafce poprzez wkręcenie 2 śrub w otwory w ścianach bocznych urządzenia. Otwory sa widoczne po otwarciu drzwiczek.
6. Następnie należy podłączyć kabel zasilający do gniazdka elektrycznego.

Obr. 7a

Przy demontażu urządzenia ważna jest właściwa kolejność czynności:

1. Najpierw należy odłączyć kabel zasilający od sieci elektrycznej (wyciągnąć wtyczkę lub wyłączyć zabezpieczenia).
2. Odkręcić śruby mocujące.
3. Wysunąć urządzenie i jednocześnie ostrożnie wyciągnąć kabel zasilający.

SERWIS

Wymiana żarówki

Żarówka oświetlenia wewnętrznego piekarnika jest żarówką specjalną o wysokiej odporności temperaturowej (25W, 300°C). Wymianę należy prowadzić w sposób następujący:

• Wyłączyć kabel zasilający z gniazdka elektrycznego lub wyłączyć zabezpieczenie gniazdka urządzenia.
• Odkręcić szybkę osłonową i dokonać wymiany żarówki na nową, tego samego typu!
• Przykręcić z powrotem szybkę osłonową.

UWAGA!

Użytkownik może jedynie dokonywać wymiany żarówki. Konserwację o większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urządzenia należy zlecią profesjonalnemu serwisowi.

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
• Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.

ACKNOWLEDGMENT

Model:
Numer fabryczny:
Data sprzedaży:	Pieczątka i podpis sprzedawcy:
Urzędzenie zgodnie s warunkami technicznymi zainstalował oraz uruchomił:
Data:	Pieczęć i podpis uprawnionej firmy:
Przestawienie na inny rodziaj gazu dokonał:
Rodziaj gazu:
Data:	Pieczęć i podpis uprawnionej firmy:

Sprzedawca ma obowiązek poinformowania konsumenta o funkcjach i parametrach produktu oraz powinien kompletnie i czytelnie wypisać kartę gwarancyjną w dniu sprzedaży produktu.

Bez kompletnie wypełnionych informacji w koniecznym zakresie karta gwarancyjna jest nieważna!

Producent (ewentualnie importer) odpowiada za to, aby właściwości produktu były zgodne z odpowiednimi normami i warunkami technicznymi przez cały okres gwarancyjny. Okres gwarancyjny wynosi 24 miesięcy od daty sprzedaży, jeżeli producent (lub importer) nie określi innych warunków.

Na podstawie gwarancji użytkownikowi przysługuje prawo do bezpłatnego, szybkiego i skutecznego usunięcia wady (patrz poniżej), ewentualnie, jeżeli nie jest to niewspółmierne ze względu na charakter wady, do wymiany wadliwych części produktu. Prawo do wymiany produktu lub odstąpienia od umowy kupna przysługuje w przypadku spełnienia wszystkich przesłanek wynikających z przepisów prawa, wyłącznie wtedy, jeżeli produkt nie jest nadmiernie zużyty lub uszkodzony.

Ważność gwarancji jest uwarunkowana:

• przestrzeganiem wskazówek podanych w instrukcji obsługi produktu,
• przedstawieniem dowodu sprzedaży z wszystkimi wymaganymi elementami lub ważnej karty gwarancyjnej.

Użytkownik może dochodzić praw gwarancyjnych dotyczących wad produktu tylko u sprzedawcy, u którego zakupiony został dany produkt.

Prawa do naprawy można dochodzić w miejscu, gdzie produkt został zakupiony, lub w jednym z autoryzowanych ośrodków serwisowych, których lista dostarczana jest razem z produktem. Listę można znaleźć również na stronie internetowej www.my-concept.pl.

Uwagi dla użytkownika

Użytkownik zobowiązany jest do zachowania karty gwarancyjnej i dowodu sprzedaży produktu. Reklamowany produkt powinien być odpowiednio oczyszczony i bezpiecznie zapakowany, aby nie doszło do jego uszkodzenia w trakcie ewentualnego transportu do autoryzowanego serwisu. W przypadku jeżeli reklamowane urządzenie będzie brudne, serwis może odmówić naprawy i odesłać urządzenia na koszt klienta lub doliczyć koszty czyszczenia.

Producent (ewentualnie importer) zastrzega sobie prawo do obciążenia klienta kosztami związanymi z nieuzasadnioną reklamacją i dochodzenia u reklamującego zwrotu kosztów, których poniesienie było konieczne w związku z weryfikacją uzasadnienia reklamacji i jej rozpatrzeniem.

Prawo do bezpłatnej naprawy produktu, ewentualnie do jego wymiany, nie przysługuje w następujących przypadkach:

• nieprzestrzeganie warunków instalacji, eksploatacji i obsługi produktu, które podano w instrukcji obsługi produktu,
• wada jest skutkiem uszkodzenia mechanicznego, termicznego lub chemicznego, zwarcia lub przepięcia w sieci,
• wada jest skutkiem niefachowej ingerencji w urządzenie,
• wada jest skutkiem działania siły wyższej,
• wada jest skutkiem niedostatecznej lub nieodpowiedniej konserwacji sprzecznej z instrukcją obsługi, łącznie z usterkami spowodowanymi osadami wodnymi i innymi,
• zużycie produktu lub jego części spowodowane jego standardowym użytkowaniem,
• zmiana koloru powierzchni grzewczych lub porysowanie powierzchni w związku z użytkowaniem produktu,
• zmiany wyglądu i funkcjonalności spowodowane promieniowaniem słonecznym, ciepłem lub osadami wodnymi i innymi,
• zużycie niektórych części produktu, np. akumulatory, żarówki itd.

O charakterze powstałej wady może orzekać wyłącznie producent, importer, autoryzowany serwis, ewentualnie biegły sądowy, jednak nie sprzedawca lub użytkownik.

Użytkownik nie ma prawa do zwrotu wadliwych zamiennych części, wymienionych w ramach naprawy gwarancyjnej.

W przypadku odstąpienia od umowy kupna użytkownik powinien zwrócić kompletny produkt łącznie z akcesoriami i dokumentacją dostarczoną z produktem.

Prezenty dołączone do produktu przy sprzedaży, za które nabywca nie zapłacił, nie są objęte gwarancją.

Użytkownik ma wszystkie minimalne prawa wynikające z przepisów prawa.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnie kupującego wynikających z niezgodności towaru z umową.

Uwaga: Reklamacja produktu uszkodzonego przy transporcie podlega regulaminowi reklamacji przewoźnika.

Poszerzona gwarancja CONCEPT GUARANTEE 2+1

CONCEPT GUARANTEE oferuje klientowi oprócz gwarancji ustawowej dodatkowo 1 rok bezpłatnego serwisu, obejmującego usterki powstałe w wyniku wad materiału, niezwiązane z niewłaściwym użytkowaniem produktu. Bezpłatny serwis obejmuje koszty naprawy i cenę części zamiennej. Podane koszty ponosi producent (ewentualnie importer) zamiast Klienta. Bezpłatny serwis nie daje klientowi prawa do wymiany produktu lub odstąpienia od umowy kupna.

Uwaga: Ten rodzaj gwarancji nie jest zobowiązujący dla importerów w innych krajach.

PL Ta karta gwarancyjna obowiązuje tylko w POLSCE.

Producent:

Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Choceň, Republika Czeska,

tel: [phone], fax: [phone], email: [e-mail], www.my-concept.com

Importer:

Elko Valenta Polska Sp. Z. o. o., Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone], Fax: [phone], email: [e-mail], www.my-concept.pl

EN

WARRANTY CERTIFICATE

PRODUCT DATA:

Nazwa	Ulica	Kod pocztowy	Miasto Telefon	Fax	E-mail
Elko Valenta Polska sp. z o.o.	Ostrowskiego 30	53-238	WROCŁAW	071/339-04-44 w. 27	[e-mail]

Jindřich Valenta – ELKO Valenta Czech Republic Vysokomýtská 1800,565 01 Choceň Tel. [phone], Fax: [phone] www.my-concept.cz

ELKO Valenta – Slovakia, s.r.o. Hurbanova 1563/23, 911 01 Trenčín Tel.: [phone], Fax: [phone] www.my-concept.sk

Elko Valenta Polska Sp. Z. o. o. Ostrowskiego 30, 53-238 Wroclaw Tel.: [phone], Fax: [phone] www.my-concept.pl

Verners VT Ltd. Piedrujas iela 5a, Riga, Latvia Tel. + 371 67021021, fakss + 371 67021000 e-pasts: [e-mail] www.verners.lv
