Rodzaj produktu	Zabudowany piekarnik elektryczny
Marka	Concept
Model	ETV 3160bcs
Wymiary (SxWxG)	595 x 595 x 575 mm
Masa netto	35 kg
Zasilanie	230 V, 50/60 Hz, 2450 W
Klasa energetyczna	A
Pojemność piekarnika	65 litrów
Liczba funkcji	8 trybów gotowania
Główne funkcje	Konwekcja, Grill, Pieczenie, Rozmrażanie, Ruszt, Pizza, Termoobieg, Oświetlenie
Typ sterowania	Dotykowe i obrotowe pokrętła
Wyświetlacz	Cyfrowy LED z timerem
Materiał wnętrza	Emalia łatwa do czyszczenia
Rodzaj czyszczenia	Czyszczenie ręczne z powłoką emaliową
Funkcje bezpieczeństwa	Blokada rodzicielska, automatyczne wyłączanie, wskaźnik ciepła resztkowego
Dostępność części zamiennych	Dostępne w centrach serwisowych Concept
Możliwość naprawy	Naprawialny przy użyciu oryginalnych komponentów
Instalacja	Do zabudowy, wymaga wycięcia wentylacyjnego
Akcesoria w zestawie	Blacha do pieczenia, ruszt druciany, rożen
Gwarancja	2 lata

Często zadawane pytania - ETV 3160bcs Concept

Jak nagrzać piekarnik?

Wybierz żądany tryb gotowania za pomocą pokrętła funkcji, następnie ustaw pokrętło temperatury na wymaganą temperaturę. Poczekaj, aż kontrolka nagrzewania zgaśnie. W przypadku większości trybów nagrzewanie zajmuje około 10-15 minut.

Jaki jest najlepszy sposób czyszczenia wnętrza piekarnika?

Po ostygnięciu piekarnika usuń luźne zanieczyszczenia. Przetrzyj emaliowane wnętrze wilgotną ściereczką i łagodnym detergentem. Unikaj ściernych środków czyszczących. W przypadku uporczywych plam użyj nieściernego środka do czyszczenia piekarników.

Czy mogę używać folii aluminiowej w piekarniku?

Tak, ale unikaj całkowitego przykrywania dna piekarnika lub elementów grzejnych, ponieważ może to utrudnić cyrkulację ciepła. Używaj małych kawałków, aby zapobiec kapaniu lub chronić żywność.

Jak aktywować blokadę rodzicielską?

Naciśnij i przytrzymaj przycisk 'Lock' przez 3 sekundy. Na wyświetlaczu pojawi się ikona blokady rodzicielskiej. Aby dezaktywować, naciśnij i przytrzymaj ponownie.

Co zrobić, jeśli piekarnik nie nagrzewa się?

Najpierw sprawdź zasilanie i wyłącznik obwodu. Upewnij się, że timer jest ustawiony. Jeśli nadal nie grzeje, skontaktuj się z wykwalifikowanym technikiem, ponieważ element grzejny lub termostat mogą być uszkodzone.

Jak korzystać z funkcji timera?

Naciśnij przycisk timera, następnie użyj przycisków +/- aby ustawić żądany czas gotowania. Piekarnik automatycznie wyłączy się po upływie czasu. Można również ustawić alarm odliczający bez gotowania.

Jaka jest różnica między konwekcją a konwencjonalnym ogrzewaniem?

Konwekcja wykorzystuje wentylator do cyrkulacji gorącego powietrza, zapewniając równomierne gotowanie i rumienienie. Ogrzewanie konwencjonalne opiera się na statycznym cieple z górnych i dolnych elementów, co może skutkować nierównomierną temperaturą.

Jak wymienić żarówkę w piekarniku?

Odłącz piekarnik od zasilania. Zdejmij szklaną osłonę przez odkręcenie lub delikatne podważenie. Wymień żarówkę halogenową na nową tego samego typu (np. 25W, odporna na 300°C). Przykręć osłonę i podłącz ponownie.

Co oznaczają kody błędów?

Typowe kody błędów: E1 (uszkodzenie czujnika), E2 (przegrzanie), E3 (problem z zamkiem drzwi). Pełna lista znajduje się w instrukcji obsługi. Jeśli błąd się utrzymuje, skontaktuj się z serwisem.

Czy mogę piec chleb w tym piekarniku?

Tak, użyj trybu konwekcji w temperaturze 180-200°C dla optymalnych rezultatów. Rozgrzej piekarnik i umieść ciasto na blasze na środkowym poziomie. Czas pieczenia jest różny, zazwyczaj 30-40 minut.

INSTRUKCJA OBSŁUGI ETV 3160bcs Concept

Elektryczny piekarnik wielofunkcyjny do zabudowy

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwaly się urządzeniem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne 23

Wazne ostrezenia 24

Opis produktu 25

Opis panelu sterowania....26

Instrukcja obsługi 26

Podstawowe funkcje urządzenia 26

Poszczególne funkcje pieczenia 27

Orientacyjne temperatury, poziomy wsuwania i czasy pieczenia....28

Rady dotyczące pieczenia....28

Zaawansowane funkcje urządzenia 29

Czyszczenie i konserwacja 31

Instalacja urządzenia 31

Serwis....33

Ochrona środowiska 33

Parametry techniczne
Napięcie 220-240 V ~ 50/60 Hz
Pobór mocy 3100 W
Pobór mocy górnego elementu grzewczego 950 W
Pobór mocy dolnego elementu grzewczego 1100 W
Pobór mocy tylnego okrągłego elementu grzewczego	2200 W
Pobór mocy elementu grzewczego do grillowania 2100 W
Zakres ustawienia temperatury 50 – 250 °C
Wymiary do instalacji (sz x w x gł) 565 x 595 x 560 mm
Wymiary zewnętrzne (sz x w x gł)	595 x 595 x 620 mm
Wymiary wewnętrzne (sz x w x gł)	428 x 418 x 313 mm
Objętość wewnętrzna	56 l
Ciężar	38 kg
Poziom hałasu	< 63 dB(A)

OSTRZEŻENIA:

Dostawa

• Natychmiast po dostarczeniu należy sprawdzić opakowanie i urządzenie, czy nie doszło do ich uszkodzenia podczas transportu.
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. Należy bezzwłocznie skontaktować się z dostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć marketingowe.
  • Opakowanie należy we właściwy sposób zutylizować.

Instalacja

• Podczas instalacji i podłączania urządzenia należy postępować według instrukcji montażu.
• Podczas instalacji nie wolno podnosić urządzenia za uchwyt drzwiczek.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Po zainstalowaniu urządzenia jego wtyczka elektryczna musi być dostępna.

Użytkowanie urządzenia

• Nie należy używać urządzenia w sposób inny, niż podano w niniejszej instrukcji.
• Urządzenia należy używać tylko w gospodarstwie domowym i tylko do pieczenia żywności.
• Urządzenia nie może być używane przez osoby bose.
• Do wnętrza urządzenia nie wolno wkładać potraw o zbyt dużej objętości oraz metalowych przedmiotów. Mogą one spowodować pożar.
• Nie wolno siadać ani stawać na otwartych drzwiczkach urządzenia.
• UWAGA! Przy otwieraniu drzwiczek, z urządzenia może wydostać się duża ilość pary lub wytrysnąć tłuszcz. Należy zachować ostrożność. Niebezpieczeństwo poparzenia!
• Nie należy dotykać gorących powierzchni i elementów grzewczych w trakcie pracy urządzenia oraz przez pewien czas po jej zakończeniu.
• Nie należy używać urządzenia jako schowka.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
  • W przypadku awarii należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno włączać uszkodzonego urządzenia elektrycznego.
• Nie należy używać urządzenia, jeżeli drzwiczki lub uszczelka drzwiczek są uszkodzone. Należy zlecić naprawę autoryzowanemu serwisowi.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Jeżeli urządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu „wyłączone”.
• Jeżeli urządzenie jest używane, nie należy zostawiać otwartych drzwiczek szafek znajdujących się nad nim, ponieważ mogą ulec uszkodzeniu w wyniku oddziaływania pary i ciepła, np. w czasie otwierania drzwiczek urządzenia.
• Nie należy używać sprzętu z uszkodzoną powierzchnią, zużytego lub posiadającego inne wady.

Kiedy w domu są dzieci

• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Nie należy pozwolić im na posługiwanie się urządzeniem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem odpowiedzialnej, poinformowanej osoby.

• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.

• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.

• Nie należy używać akcesoriów innych niż zalecane przez producenta.

UWAGA!

Urządzenie należy otwierać tylko na krótko, w celu włożenia i wyjęcia potraw, w przeciwnym razie istnieje ryzyko poranienia, na przykład w skutek potknięcia się.

Dzieci mogłyby zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub narazić się na innego rodzaju niebezpieczeństwa.

Ewentualne usterki

• Napraw i modyfikacji urządzenia może dokonywać tylko wykwalifikowany specjalista.
• W trakcie napraw i różnych operacji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć bezpiecznik lub wyjąć wtyczkę kabla zasilającego.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.

W przypadku nieprzestrzegania wskazówek producenta ewentualne naprawy nie będą uznawane, jako gwarancyjne.

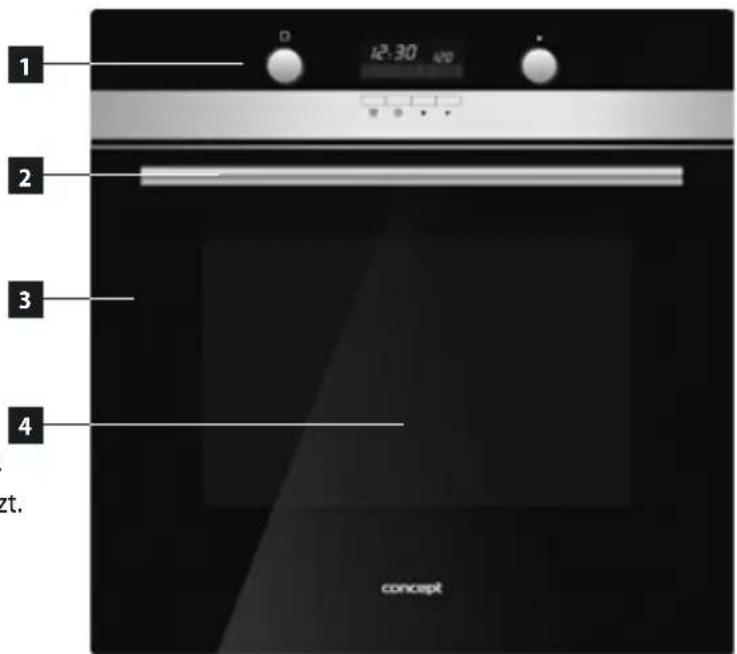

OPIS PRODUKTU

1. Panel sterowania
2. Uchwyt drzwiczek
3. Drzwiczki
4. Okno drzwiczek z potrójną szybą

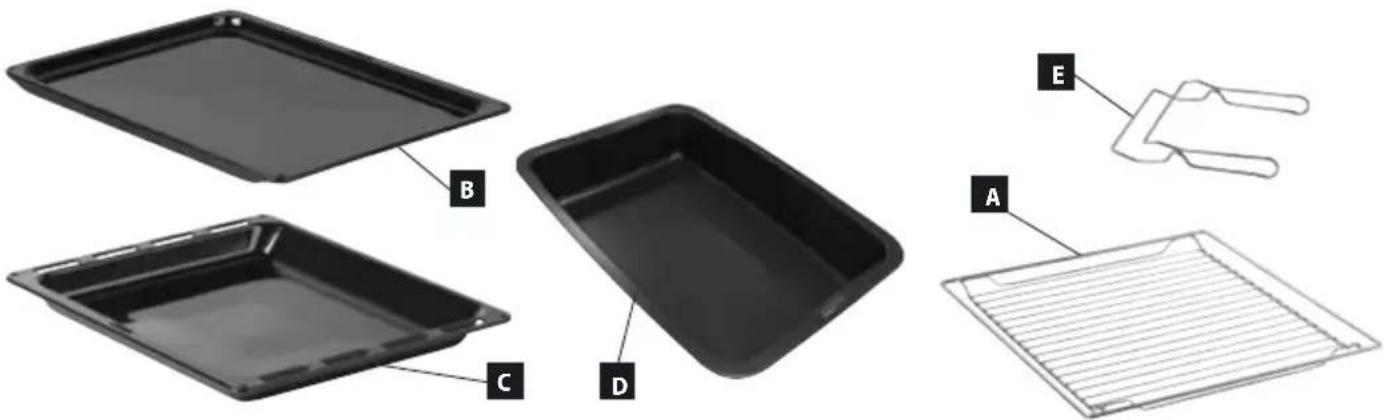

Akcesoria

A Ruszt 2 szt.
B Blacha do pieczenia płytka (głębokość 19 mm) 1 szt.
C Blacha do pieczenia głęboka (głębokość 39 mm) 2 szt.
D Extra głęboka blacha (głębokość 75 mm) 1 szt.
E Uchwyt do blach

1. Pokrętło wyboru funkcji
2. Przycisk ustawiania odliczanego czasu (minutnik)
3. Przycisk ustawiania aktualnego czasu
4. Przycisk STOP
5. Przycisk START
6. Pokrętło wyboru -/+

INSTRUKCJA OBSŁUGI

Przed pierwszym uruchomieniem

Przed rozpoczęciem użytkowania urządzenie należy, ze względów higienicznych, przetrzeć z zewnątrz i od wewnątrz wilgotną ściereczką. Akcesoria należy wymyć w ciepłej wodzie z dodatkiem płynu do mycia naczyń lub w zmywarce. Następnie należy włączyć urządzenie na 20 minut bez żywności, ustawiając temperaturę na maksimum (patrz akapit Instrukcja obsługi). Możliwe, że urządzenie w tym czasie będzie wydzielało lekki swąd i dym, które jednak po krótkim czasie powinny zniknąć. W tym czasie należy dokładnie wietrzyć pomieszczenie.

Uwaga: Pokrętło wyboru funkcji (1) i pokrętło -/+ (6) po naciśnięciu „wyskakują”, aby było możliwe sterowanie pracą urządzenia. Chcąc zapobiec przypadkowej zmianie ustawień w trakcie pieczenia lub po jego zakończeniu, można wcisnąć przycisk aż do oporu, zabezpieczając go w takiej pozycji.

Po podłączeniu do prądu

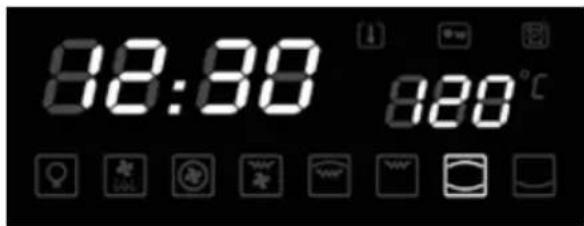

1. Po podłączeniu urządzenia do prądu na wyświetlaczu pojawią się symbole 00:00.
2. Wciśnięcie przycisku ustawiania aktualnego czasu (3) aktywuje tę funkcję. Pozycja godzin miga. Obracając pokrętłem wyboru -/+ można ustawić na wyświetlaczu aktualną godzinę.
3. Poprzez powtórne wciśnięcie przycisku ustawiania aktualnego czasu (3) i obrót pokrętem wyboru -/+ można ustawić aktualne minuty.
4. Wykonane ustawienia należy potwierdzić poprzez naciśnięcie przycisku ustawienia aktualnego czasu. Symb zacznie migać (Ryc.1).

Ryc. 1

Podstawowe funkcje urządzenia

1. Blachę z potrawą należy wsunąć na wybrany poziom (numerowanie od dołu).
2. Obracając pokrętem wyboru funkcji (1), należy wybrać odpowiednią funkcję pieczenia (Ryc. 2).

1. Obracając pokrętem wyboru -/+ (6), należy ustawić wymaganą wartość temperatury.
2. Wciśnięcie przycisku START (5) spowoduje, iż po paru sekundach włączy się ogrzewanie. Ustawiona temperatura miga na wyświetlaczu. Kiedy temperatura osiągnie ustawiony poziom, wartość na wyświetlaczu przestanie migać i będzie świecić stale.
3. Obracając pokrętłem wyboru funkcji (1) można ustawić na wyświetlaczu wymagany czas pieczenia. Należy potwierdź wybór, naciskając przycisk START (5).

Uwaga: Czas pieczenia można wstrzymać poprzez jednokrotne naciśnięcie przycisku STOP (4), aby kontynuować, należy nacisnąć przycisk START (5). Naciskając dwukrotnie przycisk STOP (4), kasujemy aktualny program pieczenia.

1. Po zakończeniu pieczenia urządzenie się wyłączy i odezwie się krótki sygnał dźwiękowy. Na wyświetlaczu pojawi się aktualny czas.

Poszczególne funkcje pieczenia

Symbol Opis funkcji
	Oświetlenie wnętrza piekarnika.
	Ta funkcja piekarnika służy do szczególnie oszczędnego rozmrażania produktów spożywczych. Powietrze o temperaturze pokojowej jest wdmuchiwane do wnętrza piekarnika.Uwaga:Funkcja ta jest odpowiednia do rozmrażania potraw i półproduktów przed ich finalnym przygotowaniem.
	Ogrzewanie piekarnika okrągłą płytą grzewczą oraz funkcja wentylatora. Przepływ powietrza zapewnia równomierną temperaturę w całym piekarniku. Temperaturę można ustawić w zakresie 50–240 °C.Uwaga:Funkcja ta jest zalecana do pieczenia potraw również na dwóch blachach jednocześnie (odpowiednia do pieczenia wyższego i objętościowo większego rodzaju pieczywa, np. ciasta lub większej ilości potraw). Wstępne nagrzewanie piekarnika nie jest konieczne.
	Grillowanie łącznie z funkcją wentylatora. Temperatura w piekarniku w wyniku przepływu powietrza jest wyższa w górnej części piekarnika (nad rusztem lub brytfanną). Temperaturę można ustawić w zakresie 50–200 °C.Uwaga:Funkcja ta jest odpowiednia do grillowania lub pieczenia dużych kawałków mięsa przy wyższej temperaturze. Drzwiczki piekarnika powinny być zamknięte. Wstępne nagrzewanie piekarnika nie jest konieczne.
	Duży grill - górny element grzewczy z wykorzystaniem promieniowania podczerwonego.Temperaturę można ustawić w zakresie 180–240 °C.Uwaga:Do większych kawałków mięsa. W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika. W czasie grillowania przygotowywaną potrawę należy umieścić jak najwyżej.
	Grill na promieniowanie podczerwone.Temperaturę można ustawić w zakresie 180–240 °C.Uwaga:Do mniejszych lub cieńszych kawałków mięsa. W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika. W czasie grillowania należy umieścić przygotowywaną potrawę jak najwyżej.
	Ogrzewanie piekarnika górnym i dolnym elementem grzewczym.Temperaturę można ustawić w zakresie 50–250 °C.Potrawę należy wkładać do piekarnika po jego nagrzaniu się do wymaganej temperatury. W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika.
	Ogrzewanie piekarnika tylko dolnym elementem grzewczym. Wstępnie ustawiona temperatura 60°C.Uwaga:Funkcja ta jest zalecana do dopiekania tych potraw, które wymagają od spodu wyższej temperatury (pizza).

Orientacyjne temperatury, poziomy pieczenia i czasy pieczenia dla niektórych potraw

Potrawa Ciężar (g)		Poziom wsunięcia	Funkcja pieczenia		Zalecana temperatura (°C)	Czas pieczenia (min.)		Użyte naczynie
						1. str. 2. str.
Ciasto	-3 160	20-30 - Blacha
	-3 160	20-30 - Blacha
	-1+3				160	20-30 - Blachy
Jabłecznik	-2 190	50-70 - Blacha
	-1+3				190	50-70 - Blachy
Rolada szwajcarska	-3 200	10-18 - Blacha
Kiełbasa, parówki	400 g	4			240	5-10	3-6	Ruszt
Mięso wołowe	1000 g	2			210	10-20	5-15	Ruszt*
Mięso wieprzowe	1000 g	2			190	19-30	11-21	Ruszt*
Kurczak	1300 g	2			180	35-45	15-25	Ruszt
Hamburgery	1000 g	4			240	10-20	5-10	Ruszt*
Wieprzowina w kawałkach	1000 g	4			240	15-25	10-20	Ruszt*
Wołowina w kawałkach	1000 g	4			240	10-20	5-15	Ruszt*

* na poziomie pieczenia nr 1 należy pod rusztem umieścić blachę z niewielką ilością wody do wychwytywania skapujących soków.

Rady dotyczące pieczenia

• Dokładną temperaturę pieczenia należy wypróbować dla każdego rodzaju potrawy i sposobu pieczenia.
• W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika. Powoduje to przydłużenie czasu pieczenia i przypalanie się potraw.
• Mięso zamarynowane i bez kości piecze się szybciej niż mięso wcześniej nieprzygotowane. Stopień upieczenia mięsa można skontrolować przez jego naciśnięcie (np. widelcem). Jeżeli nie puszcza soków, jest dobrze upieczone.
• Jeżeli mięso jest naszpikowane lub pokryte słoniną nie może być pieczone w zbyt wysokiej temperaturze, aby nie doszło do rozpryskiwania się tłuszczu.
• W czasie pieczenia dużych kawałków mięsa dochodzi do wyparowywania cieczy i jej kondensacji na drzwiczkach piekarnika. Jest to sytuacja normalna i nie stanowi żadnego niebezpieczeństwa podczas używania piekarnika. Po zakończeniu pieczenia należy wytrzeć drzwiczki piekarnika i ich okolice do sucha.
• Pieczywo zaczyna rosnąć dopiero po 2/3 określonego czasu pieczenia. Czas pieczenia zależy od rodzaju nadzienia (owoce, marmolada).

- Ciasta ubijane nie powinny zawierać zbyt dużo wody, ponieważ przedłuża to czas pieczenia. - Nie należy wkładać naczyń bezpośrednio na dno piekarnika, ponieważ ogranicza to rozprzestrzenianie się ciepła oraz może uszkodzić emalię w wyniku przegrzania.

- Przy pieczeniu na więcej niż jednej blasze potrawy włożone do piekarnika jednocześnie, niekoniecznie będą gotowe w tym samym momencie.

- Blachy do pieczenia oraz brytfanny nie służą do długiego przechowywania produktów spożywcz godzin). W celu dłuższego przechowywania należy przełożyć potrawy do odpowiednich naczyń.

- Przy pieczeniu bez wentylatora zaleca się wstępne nagrzewanie piekarnika przez około 10-15 minut. Nie należy w czasie pieczenia otwierać drzwiczek piekarnika bez potrzeby.

- Przed grillowaniem należy nagrzać grill przez 5 minut (dopóki element grzewczy grilla nie zrobi się czerwony). Ruszt grilla z potrawą należy umieścić jak najbliżej elementu grzewczego grilla. Blachę z niewielką ilością wody należy umieścić pod rusztem w celu wychwytywania skapujących soków. Przy pomocy grilla można na upieczonym mięsie uzyskać brazową, chrupiąca skórkę.

UWAGA!

Podczas korzystania z grilla dostępne części piekarnika mogą się nadmiernie nagrzewać. Należy uniemożliwić dzieciom dostęp do gorących elementów piekarnika.

- Przy pieczeniu z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika, za wyjątkiem pieczenia potraw z bardzo krótkim czasem pieczenia lub przy pieczeniu potraw z dużą zawartością wody (np. ciasta z owocami), aby nie doszło do kondensacji pary wodnej. W piekarniku można przygotowywać różne potrawy z podobną temperaturą pieczenia lub na dwóch blachach jednocześnie, również kiedy czas pieczenia jest inny. Zapach i smak potraw nie wpływają na siebie wzajemnie. Przy wkładaniu i wyjmowaniu potraw z piekarnika nie dochodzi do dużych strat ciepła. Temperatura wyrównuje się szybko dzięki wentylatorowi. Temperatury pieczenia są niższe niż wykorzystywane w klasycznych funkcjach pieczenia (o 20-30°C dla pieczywa i o 30-40°C dla mięsa), czas pieczenia jest dłuższy (o około 5-10 minut). Przy pieczeniu drobnego pieczywa na dwóch blachach jednocześnie zaleca się zmianę wysokości obu blach po 2/3 czasu pieczenia, ewentualnie wcześniejsze wyjęcie blachy z upieczonym już ciastem.

- Przy rozmrażaniu zmrożone produkty należy położyć w opakowaniu do miski, umieścić w środku piekarnika na ruszcie i włączyć funkcje 📄. Drzwiczki piekarnika musza być zamkniete.

- Przy grillowaniu z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika. Podczas grillowania drzwiczki muszą być zamknięte. Przy takim sposobie grillowania należy ustawić termostat wg potrzeby w granicach od 50 do 200 °C. Odległość między potrawą i elementem grzewczym grilla zależna jest od rezultatów, jakie chcemy osiągnąć:

- mniejsza odległość – brazowa skórka i krwiste wnetrze,

- większa odległość – dobrze wypieczona potrawa.

W celu wychwycenia soków należy umieścić pod potrawą brytfanne z niewielka ilością wody.

Zaawansowane funkcje urządzenia

a) Funkcja wyświetlania aktualnego czasu w czasie pieczenia

Podczas pieczenia należy nacisnąć przycisk ustawienia aktualnego czasu (3). Na wyświetlaczu pojawi się na kilka sekund aktualny czas.

b) Funkcja blokady przeciw dzieciom

Przez jednoczesne wciśnięcie przycisków STOP (4) i START (5) przez 5 sekund w stanie wyłączonym można włączyć lub wyłączyć funkcję blokady przeciw dzieciom. Blokada powoduje, że przyciski nie działają.

c) Funkcja minutnika

W stanie wyłączonym można wykorzystać urządzenie jako minutnik kuchenny do odliczania ustawionego czasu.

1. Funkcję minutnika można aktywować poprzez wciśnięcie przycisku ustawiania czasu odliczania (2). Pozycja godzin miga. Obracając pokrętem wyboru -/+ (6) można ustawić na wyświetlaczu wymaganą godzinę.

2. Poprzez kolejne wciśnięcie przycisku ustawiania czasu odliczania (2) i obrót pokrętłem wyboru ustawić wymagane minuty.

3. Wybór należy potwierdzić poprzez wciśnięcie przycisku START (5). Symbol „:“ zaczyna migać.
4. Po upływie ustawionego czasu zabrzmi sygnał dźwiękowy.

Uwaga: Aby korzystać z tej funkcji, należy wcześniej ustawić na urządzeniu aktualny czas.

d) Funkcja automatycznego wyłączenia

Jeżeli zostanie wybrana funkcja pieczenia, ale przez 5 minut nie zostanie wciśnięty przycisk START (5), urządzenie wyłączy się automatycznie.

Uwaga: Ręczne lub automatyczne wyłączenie urządzenia kasuje ustawione funkcje i wartości.

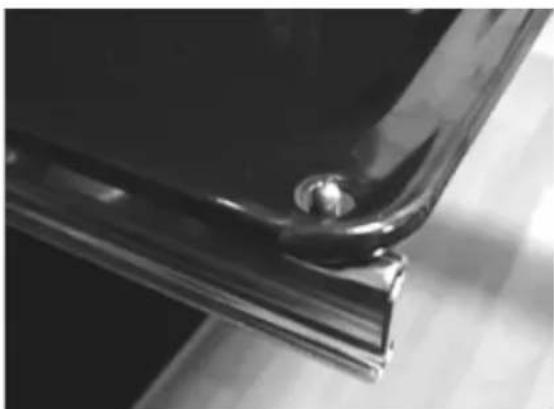

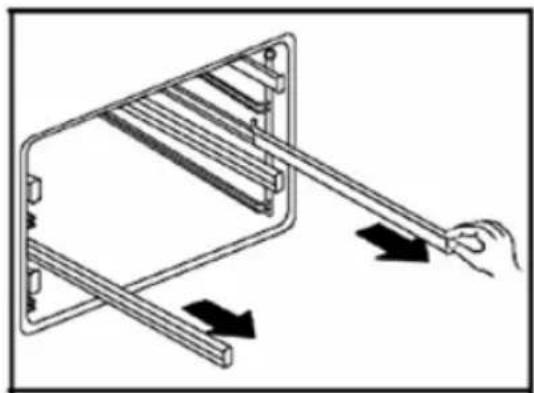

e) Szyny teleskopowe

Urządzenie wyposażone jest w 2 pary szyn teleskopowych, które pozwalają na wysunięcie blach, ułatwiając w ten sposób wkładanie i wyjmowanie blach lub kontrolę potraw podczas pieczenia. (Ryc. 3, 4).

Podczas pracy urządzenia szyny teleskopowe nagrzewają się do wysokiej temperatury. Niebezpieczeństwo poparzenia!

Wkładając blachę do piekarnika, należy osadzić ją na końcach szyn teleskopowych (Ryc. 5).

Wentylator znajduje się na górnej ścianie piekarnika, zapewnia cyrkulację chłodnego powietrza wewnątrz szafki. Wentylator włącza się automatycznie w momencie włączenia piekarnika. Wyłączenie wentylatora następuje po wyłączeniu piekarnika po upływie ok. 15 minut.

CZYSZCZENIE I KONSERWACJA

W celu zachowania dobrego wyglądu i niezawodności urządzenia należy dbać o jego czystość.

Nowoczesna konstrukcja urządzenia znacznie ułatwia konserwację.

Części urządzenia stykające się z potrawami należy systematycznie czyścić.

• Przed konserwacją i czyszczeniem należy odłączyć przewód zasilający z gniazdka lub wyłączyć urządzenia.
• Wszystkie elementy sterujące należy ustawić na wartości wyłączone.
• Odczekać aż wnętrze urządzenia nie będzie gorące, ale letnie – wówczas czyszczenie jest łatwiejsze niż po całkowitym wystygnięciu urządzenia.
• Zewnętrzne powierzchnie urządzenia należy czyścić wilgotną szmatką, delikatną szczoteczką lub miękką gąbką, a następnie wytrzeć do sucha.
• Wnętrze piekarnika można wycierać wilgotną szmatką, miękką szczoteczką lub gąbką. Przy silnym zabrudzeniu należy użyć wody z nieagresywnym środkiem myjącym.
• Do czyszczenia szyb drzwiczek piekarnika nie wolno używać szorstkich, ściernych środków czyszczących lub ostrych metalowych skrobaczek, ponieważ mogłyby one porysować lub rozbić szkło.
• Nie wolno nigdy zostawiać substancji agresywnych lub kwaśnych (sok z cytryny, ocet) na elementach emaliowanych, lakierowanych lub z blachy nierdzewnej.
• Do czyszczenia urządzenia nie wolno używać czyścików parowych!
• Blachy do pieczenia można myć w zmywarce do naczyń.

INSTALACJA URZĄDZENIA

• Odpowiedzialność za instalację urządzenia ponosi nabywca, nie producent. Gwarancja nie obejmuje wad powstałych w wyniku nieprawidłowej instalacji.
• Producent nie ponosi odpowiedzialności za szkody dotykające osoby, zwierzęta i rzeczy powstał nieprawidłowej instalacji.
• Umieszczenie urządzenia w odpowiedniej zabudowie zapewni jego prawidłowe funkcjonowanie.
• Urządzenie należy zainstalować w typowej zabudowie kuchennej, przeznaczonej do wbudowania urządzenia lub w odpowiednio przystosowanej zabudowie, posiadającej wymiary jak na Ryc. 8a, 8b.
• Meble kuchenne muszą być wykonane z materiału o odpowiedniej odporności termicznej. Zastosowane materiały i kleje muszą wytrzymywać ogrzanie urządzenia zgodnie z normą ČSN EN 60335-2-6. Materiały i kleje, które nie odpowiadają tej normie, mogą się zdeformować lub odkleić.

Podłączenie do zasilania

• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Zaleca się użycie samodzielnego obwodu elektrycznego z zabezpieczeniem 16 A.
• Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Nie należy używać rozgałęźników, złączy ani przedłużaczy. Mogą one spowodować pożar w wyniku przegrzania.

• Należy zapewnić swobodny dostęp do wtyczki przewodu zasilającego urządzenia, również po jego zainstalowaniu.
  • Zmian w zakresie połączeń elektrycznych może dokonywać tylko wykwalifikowany specjalista.

• Bezpieczeństwo urządzenia pod względem elektrycznym może być zagwarantowane jedynie wtedy, ochronny urządzenia jest połączony z przewodem ochronnym sieci elektrycznej.

• Producent nie ponosi odpowiedzialności za szkody dotykające osoby i rzeczy w wyniku wadliwego lub błędnego połączenia ochronnego.
• Przewód zasilający musi być umieszczony tak, aby nie stykał się z gorącymi elementami urządzenia oraz, aby nie był zdeformowany i nadmiernie zgięty.

Instalację urządzenia należy wykonać w następujący sposób:

1. Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.

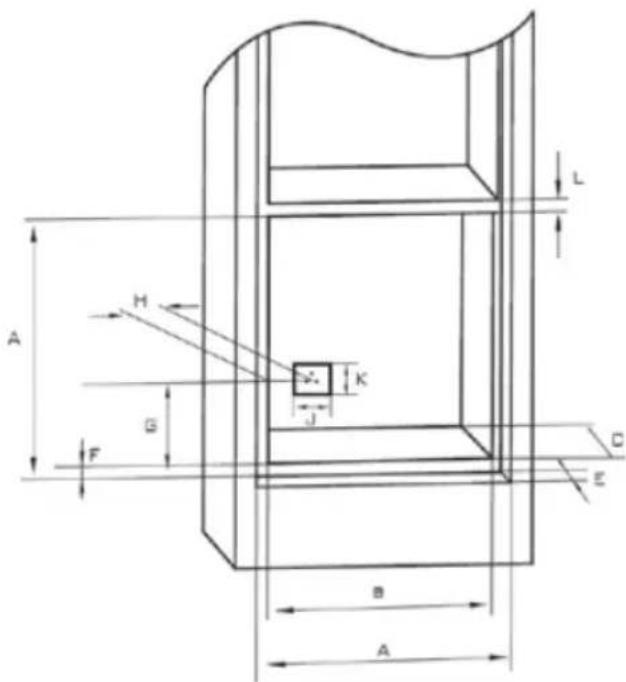

2. Wymiary szafki do zabudowy urządzenia przedstawiono na Ryc. 8a, 8b. Z uwagi na konieczną cyrkulację powietrza urządzenie musi być umieszczone zgodnie z wymiarami na rysunkach, a szafka musi mieć taką konstrukcję, aby do jej dolnej części mogło docierać powietrze.

1. Urządzenie należy nasunąć na krawędź szafki i przełożyć przewód przez tylną ścianę szafki, tak, aby po zainstalowaniu możliwy był dostęp do wtyczki.
2. Następnie należy delikatnie wsunąć urządzenie do szafki. Należy uważać, aby nie doszło do przycięcia kabla zasilającego.
3. Urządzenie należy zamocować w szafce poprzez wkręcenie 4 śrub w otwory w ścianach bocznych urządzenia. Otwory są widoczne po otwarciu drzwiczek.
4. Następnie należy podłączyć kabel zasilający do gniazdka elektrycznego.

Demontaż

Przy demontażu urządzenia ważna jest właściwa kolejność czynności:

1. Najpierw należy odłączyć kabel zasilający od sieci elektrycznej (wyciągnąć wtyczkę lub wyłączyć zabezpieczenia).
2. Odkręcić śruby mocujące.
3. Wysunąć urządzenie i jednocześnie ostrożnie wyciągnąć kabel zasilający.

SERWIS

Oświetlenie wnętrza piekarnika

Żarówka oświetlenia wewnątrz piekarnika jest specjalną żarówką o wysokiej odporności na wysoką temperatuę (25W, 300°C).

• Wyłączyć przewód zasilający z gniazdka lub wyłączyć wyłącznik urządzenia.
• Odkręcić szybkę osłonową i dokonać wymiany żarówki na nową, samego typu!
• Przykręcić z powrotem szybkę osłonową.

UWAGA!

Użytkownik może jedynie dokonywać wymiany żarówki. Konserwację o większym zakresie lub naprawy wymagaj'ce ingerencji w elementy wewnętrzne urz'dzenia należy zlecią profesjonalnemu serwisowi.

Rys. 9

OCHRONA ŚRODOWISKA

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
- Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.

ACKNOWLEDGMENT
