Type de produit	Laminateur grand format à froid
Marque	Canon
Modèle	Kala Starter (disponible en 1080, 1400, 1600)
Largeur de travail maximale	1170 mm (modèle 1080)
Épaisseur maximale document + support	50 mm
Vitesse réglable	1 à 3,60 m/min
Nombre d'axes autobloquants fournis	3
Diamètre de mandrin accepté	76 mm (3 pouces)
Longueur de bobine maximale	100 m (diamètre max. 21 cm)
Puissance	190 W
Alimentation électrique	230 V ou 110 V, 50-60 Hz
Poids de la machine seule	78 kg (modèle 1080)
Dimensions de la machine seule (L x P x H)	1478 x 500 x 775 mm
Fonctions principales	Lamination simple face, lamination et adhésivage simultanés, pose de papier transfert, contrecollage sur panneau rigide
Ouverture des rouleaux	Jusqu'à 5 cm, réglage par une seule poignée
Réglage de pression	Par poignée d'élévation, indicateur LED de couleur
Commande de vitesse	Curseur sur panneau de commande, pédale de contrôle
Sécurité	Arrêt d'urgence, sécurité à la mise sous tension (voyant rouge), réarmement nécessaire
Table d'introduction	Amovible, stockable sous la machine
Options disponibles	Stand à roulettes, barre de défilement et guide document
Entretien et nettoyage	Nettoyer les rouleaux avec un chiffon doux et sec ; vérifier régulièrement l'absence de débris
Pièces détachées et réparabilité	Axes autobloquants, rouleaux, composants électriques : contacter le service après-vente
Certifications	RoHS, CE, fabrication française
Garantie	1 an

FOIRE AUX QUESTIONS - LAMINATEUR KALA STARTER CANON

Comment installer une bobine de film sur l'axe autobloquant ?

Retirez l'axe autobloquant, insérez le mandrin de la bobine (76 mm) sur l'axe en alignant les ergots, puis replacez l'axe dans la machine. Aucun outil n'est nécessaire. Utilisez les graduations pour centrer la bobine.

Comment régler la pression des rouleaux ?

Utilisez la poignée d'élévation pour baisser le rouleau supérieur jusqu'au contact. Tournez ensuite la poignée pour augmenter la pression. Le voyant LED change de couleur : vert pour faible pression, orange pour moyenne, rouge pour haute. Adaptez la pression à votre support.

Que faire si le film se froisse pendant la lamination ?

Vérifiez que la pression est uniforme et que le film est correctement centré sur l'axe. Réduisez la vitesse si nécessaire. Assurez-vous que le support est plat et que la table d'introduction est propre.

Comment nettoyer les rouleaux ?

Débranchez la machine. Avec un chiffon doux et sec, essuyez délicatement les rouleaux pour enlever toute poussière ou résidu de colle. N'utilisez pas de solvants agressifs. Effectuez cette opération régulièrement.

La machine ne démarre pas, que faire ?

Vérifiez que l'arrêt d'urgence n'est pas enclenché (voyant rouge). Tournez le bouton dans le sens horaire pour réarmer. Assurez-vous que la pédale est branchée et que la machine est sous tension. Si le problème persiste, contactez le service technique.

Quelle est la vitesse maximale de lamination ?

La vitesse est réglable de 1 à 3,60 m/min. Utilisez le curseur sur le panneau de commande pour ajuster la vitesse en fonction de l'épaisseur et du type de support.

Peut-on laminer des documents en rouleau ?

Oui, vous pouvez utiliser l'option barre de défilement pour alimenter des impressions en rouleau. Cela évite d'endommager les images et les protège de la poussière avant lamination.

Comment changer le sens de rotation des rouleaux ?

Utilisez l'interrupteur de sélection sur le panneau de commande : position centrale pour l'arrêt, vers la droite pour avance, vers la gauche pour marche arrière. Utilisez la marche arrière pour dégager un document coincé.

Quelles sont les options disponibles pour ce laminateur ?

Le stand à roulettes (recommandé pour les modèles 1400 et 1600) et le kit barre de défilement/guide document sont disponibles en option. Ces accessoires facilitent l'utilisation et la manipulation des grands formats.

Où trouver des axes autobloquants de rechange ?

Contactez votre revendeur ou le service après-vente Canon. Les axes sont des pièces standards compatibles avec les mandrins de 76 mm. Vous pouvez également commander via le site officiel.

MODE D'EMPLOI LAMINATEUR KALA STARTER CANON

entrée de gamme à froid disponible en 3 largeurs : 108 cm (43"), 140 cm (55") et 160 cm (63")

Économique, Starter permet de répondre aux besoins de lamination les plus courants des ateliers d'enseigne, de photographie ou d'imprimerie.

Sa simplicité d'utilisation en fait un instrument utilisable par tous les membres d'une équipe avec des résultats excellents et valorisables dans vos démarches commerciales.

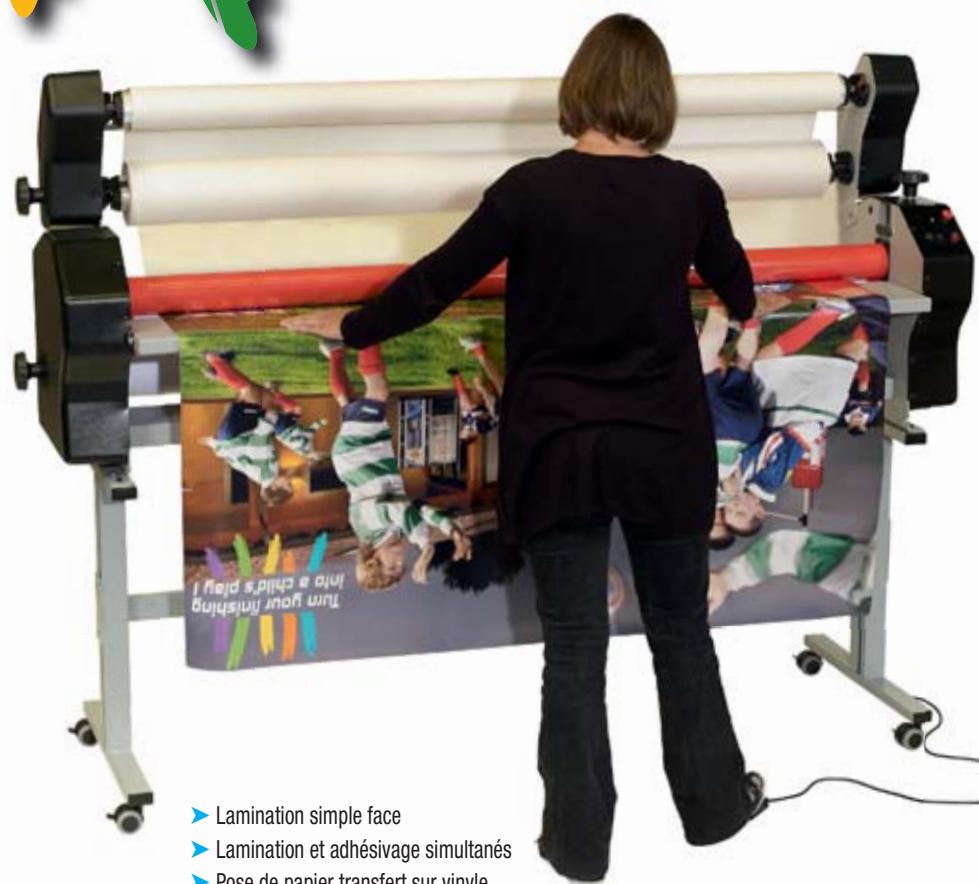

Lamination simple face
Lamination et adhésivage simultanés
▶ Pose de papier transfert sur vinyle
Fonds de couleur
Contre collage sur panneau rigide d'épaisseur 50 mm (2")

- Certifications

RoHS

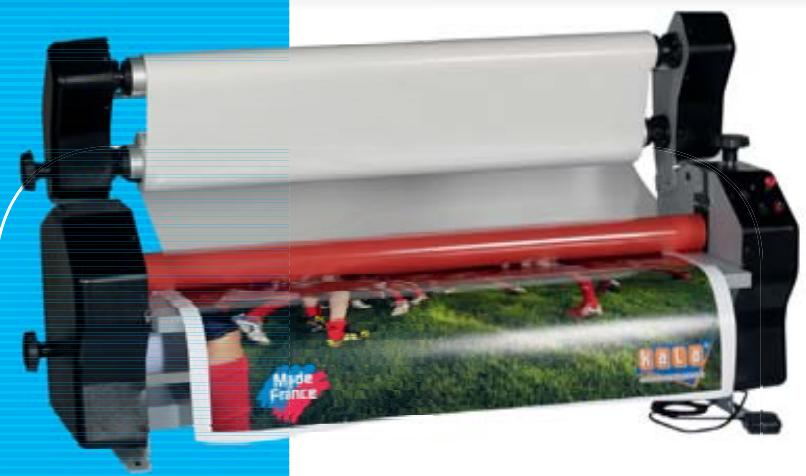

STARTER 1600, 1400 & 1080

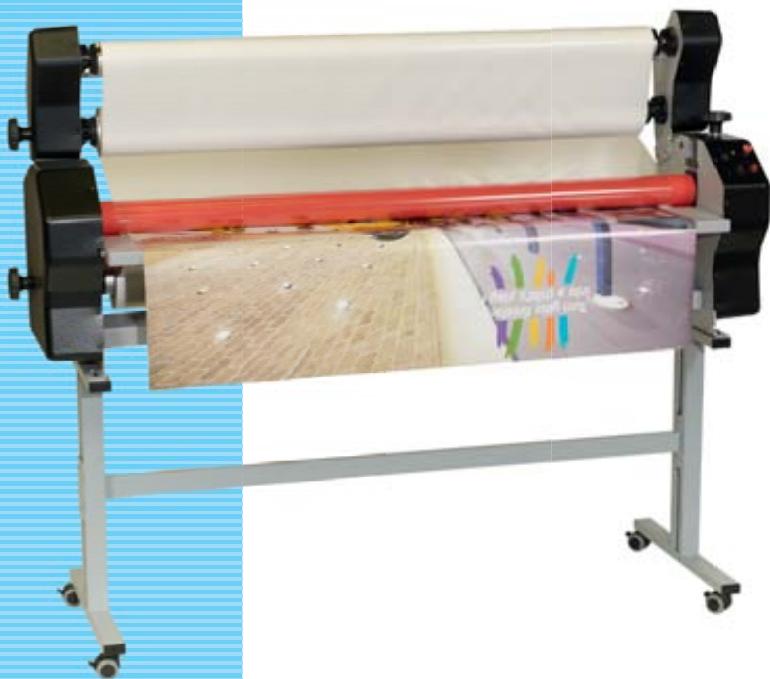

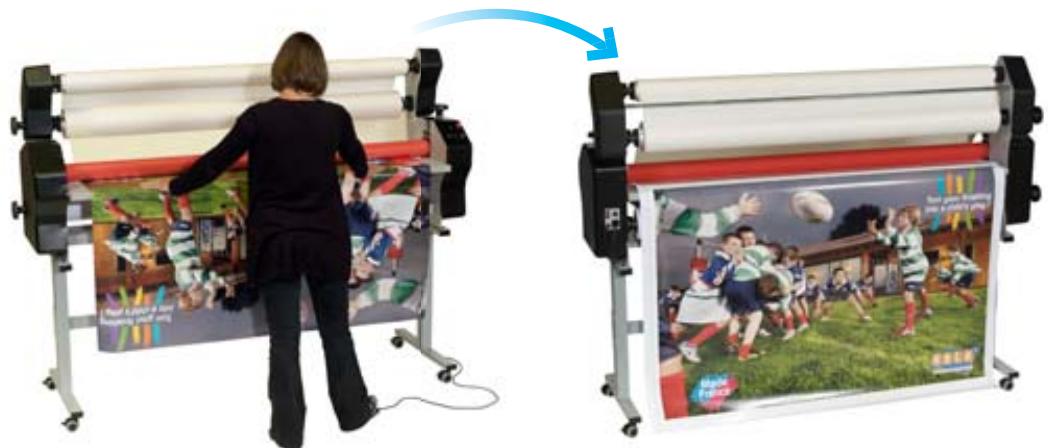

Très facile d'utilisation !

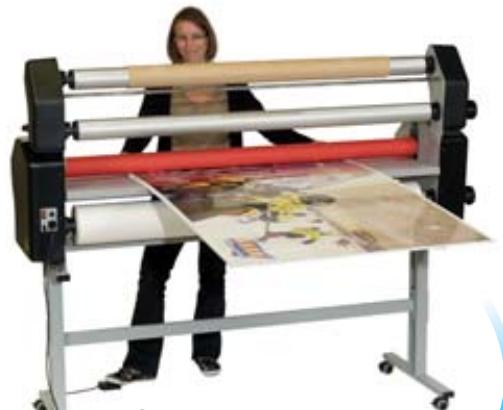

Introduction du poster...
Poster laminé !

Avec Starter, Kala démontre qu'un outil de production moderne peut être produit en France à partir de composants Européens en respect des dernières normes de conformité tout en restant économique.

La démarche pour y parvenir passe par plusieurs étapes :

• Une équipe attentive aux attentes du marché et des ingénieurs aguerris aux technologies utilisées dans les autres laminateurs de la gamme Kala
• La proximité de nos partenaires sous-traitants pour des coûts logistiques réduits et une faible empreinte écologique de nos laminateurs.
• Un travail de recherche constant sur la qualité des composants, en particulier des rouleaux.
• La continuité dans notre chaîne d'approvisionnement et la traçabilité des composants utilisés dans nos laminateurs.

Fort de ces expériences, Kala garantit avec l'acquisition d'un laminateur Starter des résultats de finitions impeccables pour une facilité d'utilisation époustouflante.

La prise en main de cette plastifieuse sera très rapide dans vos ateliers, même pour un novice. Ce poste de lamination grand format sera amorti rapidement avec des pertes de matières très réduites (pas de mauvaises surprises comme avec d'autres matériels).

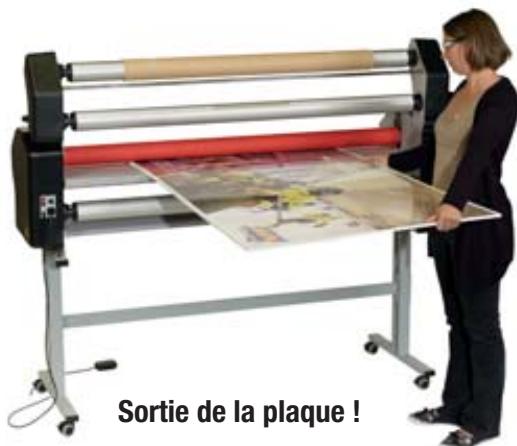

Collage du poster sur une plaque...

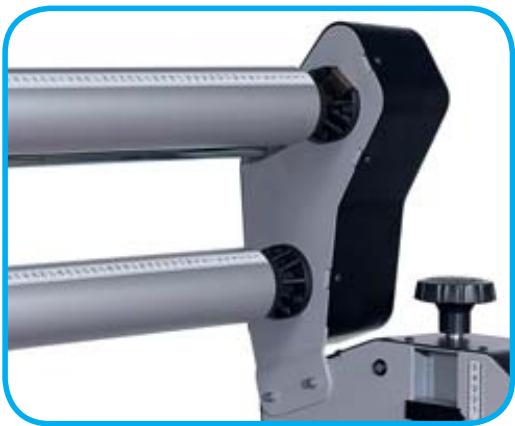

Axes autobloquants :

Starter est livré avec 3 axes autobloquants identiques acceptant un diamètre de mandrin de 76 mm (3") et pouvant être utilisés sur l'une ou l'autre des positions de la machine.

Aucun outil n'est nécessaire pour installer les bobines de matières sur les axes et les graduations permettent un centrage rapide et aisé de celles-ci sur l'axe. Légers et simples d'utilisation, ces axes sont compatibles avec tous les films livrés sur mandrin de 76mm (3") disponibles sur le marché, même en longueur de 100 m (diamètre maximum de bobine de 21 cm).

Bobine de film ou papier transfert

Récupération papier siliconé

Réglage de la tension des bobines de matière. Les deux emplacements matière sont pourvus d'une molette de frein. Le réglage est conservé lors du changement de vos bobines de film.

Papier perdu, documents imprimés en rouleau, adhésif double face.

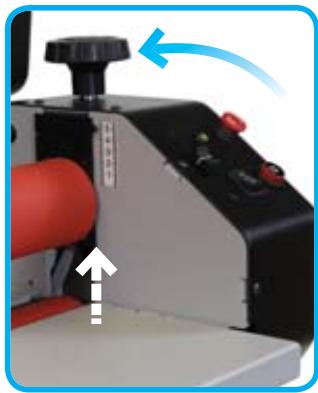

Ouverture des rouleaux :

L'élévation du rouleau supérieur est effectuée à l'aide d'une seule poignée, avec indication de la hauteur d'élévation.

L'ouverture maximum de 5 cm est aisément atteinte avec un nombre de tours de poignée réduit. Le parallélisme des rouleaux est réglé en usine pour la garantie de résultats parfaits en toutes circonstances.

Réglage de la pression :

Il est opéré à l'aide de l'unique poignée d'élévation lorsque le rouleau entre en contact avec un panneau ou le rouleau inférieur. Un voyant LED idéalement situé change de couleur suivant la pression que vous appliquez en tournant cette poignée. Les couleurs affichées par le voyant de pression correspondent chacune à un type d'utilisation :

Commandes de la machine :

L'état de la machine est signalé par la couleur d'un autre voyant LED situé au niveau du panneau de commande :

Vert : avance

Orange : marche arrière

Rouge : l'arrêt d'urgence est enclenché ou la machine vient d'être allumée (sécurité à la mise sous tension). Un réarmement est nécessaire pour travailler.

• Interrupteur de sélection avance – arrêt – marche arrière
• Réglage de la vitesse :
  La vitesse est réglable de 1 m à 3.60m/min à l'aide du curseur de sélection situé sur le panneau de commande.

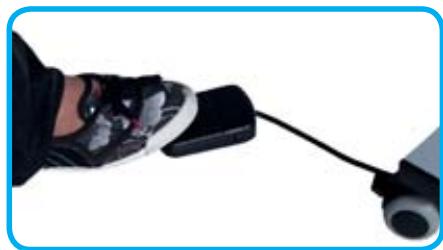

L'avance des rouleaux est contrôlée par l'opérateur avec la pédale.

L'utilisateur travaille ainsi en sécurité

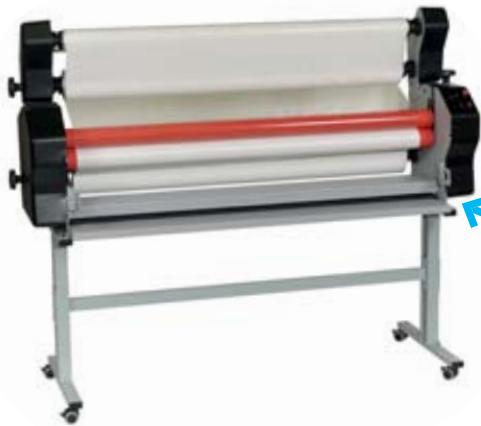

Table d'introduction :

La table d'introduction est amovible et peut être stockée sous la machine à un emplacement prévu à cet effet. La mise en place des matières est ainsi facilitée.

Options

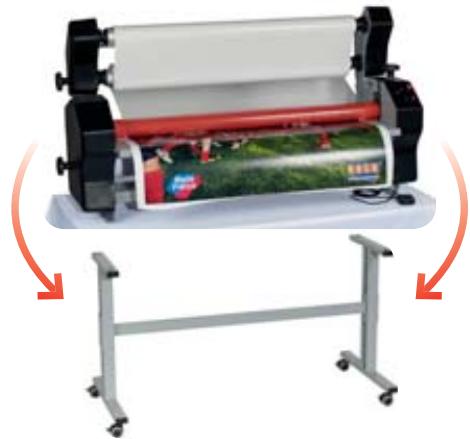

Stand disponible en option :

Starter est directement utilisable comme une machine à poser sur table. Pour les modèles 1400 et 1600, il est toutefois recommandé, si votre espace le permet, de l'associer à son stand à roulettes optionnel.

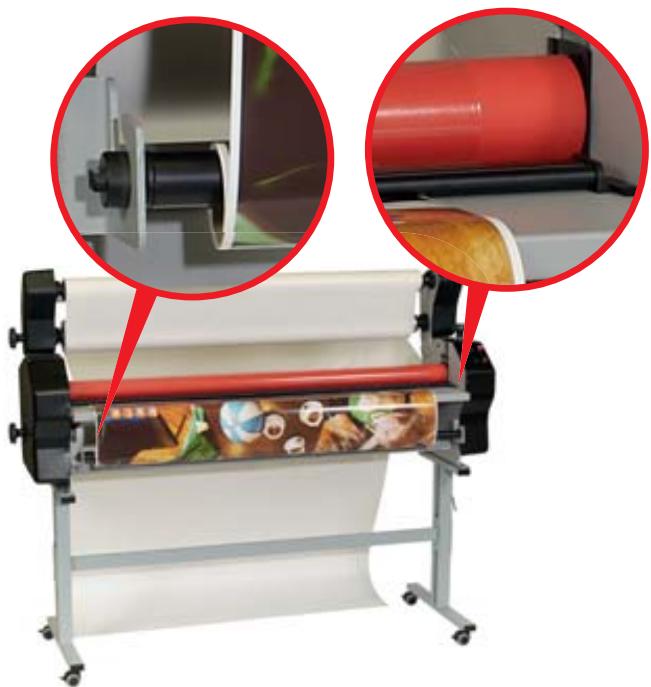

Barre de défilement et guide documents en option.

Ce kit se compose d'un guide document amovible qui permet de maintenir sur la table le papier jusqu'à son introduction entre les rouleaux ainsi que d'une barre de défilement pour alimenter les impressions en rouleau sans endommager les images et en les conservant à l'abri de la poussière.

Avis des experts KALA

Contrairement aux idées reçues, un plus gros diamètre de rouleau n'apporte pas de meilleurs résultats de lamination sur ce type de machine où les vitesses de travail ne dépassent pas plusieurs dizaines de mètres par minute. KALA sélectionne les meilleurs aciers dans des diamètres appropriés et surtout dans une épaisseur conséquente. Ceci se traduit par une pression plus importante que celle délivrée par certaines machines asiatiques avec des rouleaux de diamètre supérieur. Ces tubes d'acier sont recouverts de polymères de synthèse d'une dureté très élevée, modelés selon un profil étudié pour que tout support, de quelque nature qu'il soit, soit avalé uniformément sur des longueurs importantes. L'aspect de la matière sur nos rouleaux est uniforme contrairement à celui des machines bas de gamme, assurant au modèle Starter une longévité largement supérieure en utilisation sur des matières rigides ou souples. Pour finaliser votre décision, n'hésitez pas à demander une démonstration à votre distributeur qui saura vous montrer la supériorité et les nombreux avantages de Starter.

Spécifications

Montage 50 mm Vitesse variable Diamètre 21 cm, bobine 100 m	STARTER 1080	STARTER 1400	STARTER 1600
Epaisseur maximum document + support	50 mm (2“)	50 mm (2“)	50 mm (2“)
Largeur maximum de travail	1170 mm (46“)	1482 mm (58“)	1654 mm (65“)
Longueur des bobines de films utilisables	50 / 100 m (diam. max. 21 cm)	50 / 100 m (diam. max. 21 cm)	50 / 100 m (diam. max. 21 cm)
Diamètre des rouleaux	74 mm max. (2 ^7/8 “)	76 mm max. (3“)	76 mm max. (3“)
Nb d'axes autobloquants livrés	3	3	3
Vitesse réglable m/mn	de 1 à 3,60 m	de 1 à 3,60 m	de 1 à 3,60 m
Vitesse réglable ft/mn	de 3 à 11 ft	de 3 à 11 ft	de 3 à 11 ft
Puissance W	190	190	190
Voltage	230 ou 110 V / 50-60 Hz	230 ou 110 V / 50-60 Hz	230 ou 110 V / 50-60 Hz
Ampérage	1 A	1 A	1 A
Poids de la machine seule	78 kg (171 lbs)	105 kg (231 lbs)	114 kg (251 lbs)
Poids du stand	13 kg (28 lbs)	14 kg (30 lbs)	15 kg (33 lbs)
Poids de la machine sur stand	91 kg (200 lbs)	119 kg (261 lbs)	129 kg (284 lbs)
Dimensions de la machine seule en mmen inch	L 1478 x P 500 x H 775L 58" x P 19,5" x H 30,5"	L 1790 x P 500 x H 775L 71" x P 19,5" x H 30,5"	L 1962 x P 500 x H 775L 77" x P 19,5" x H 30,5"
Dimensions de la machine sur stand mmen inch	L 1478 x P 530 x H 1465L 58" x P 21" x H 57"	L 1790 x P 530 x H 1465L 71" x P 21" x H 57"	L 1962 x P 530 x H 1465L 77" x P 21" x H 57"
Dimensions de la machine emballée cm / poids kgen inch / poids lb	L 185 x P 60 x H 90 / 122 kgL 73" x P 24" x H 36" / 268 lb	L 185 x P 60 x H 90 / 160 kgL 73" x P 24" x H 36" / 330 lb	L 200 x P 60 x H 90 / 170 kgL 79" x P 24" x H 36" / 375 lb
Hauteur de la table de travail sur stand	99,5 cm (39")	99,5 cm (39")	99,5 cm (39")
Garantie	1 an	1 an	1 an

Fabrication française, certification CE, selon les dernières directives européennes Machines et compatibilité électromagnétique CEM par l'Apave.

Les machines présentées en photo sont pour la plupart équipées du stand et du kit barre de défilement/guide document disponibles en option.

Certifications

RoHS
