LAMINATEUR KALA MISTRAL - Laminateur CANON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laminateur à chaud et à froid
Caractéristiques techniques principales	Largeur de laminage jusqu'à 1 600 mm, épaisseur maximale de laminage de 10 mm
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	1 800 mm x 600 mm x 1 200 mm
Poids	150 kg
Compatibilités	Films de laminage de différentes épaisseurs et types (polyester, polypropylène)
Fonctions principales	Laminage à chaud, laminage à froid, découpe
Entretien et nettoyage	Nettoyage régulier des rouleaux, vérification des filtres et des composants internes
Pièces détachées et réparabilité	Disponibilité des pièces de rechange via le service après-vente Canon
Sécurité	Protection thermique, arrêt automatique en cas de surchauffe
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - LAMINATEUR KALA MISTRAL CANON

Comment démarrer le laminage avec le CANON LAMINATEUR KALA MISTRAL ?

Pour démarrer, branchez l'appareil, allumez-le, réglez la température et la vitesse souhaitées, puis insérez le document à laminé dans la poche de laminage.

Que faire si le laminateur ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le bouton d'alimentation est enclenché. Assurez-vous également que la température est réglée correctement.

Comment résoudre les problèmes de bulles d'air dans le laminage ?

Assurez-vous que le document est bien à plat et qu'aucune poussière ou saleté n'est présente. Essayez de laminé à une température légèrement plus élevée.

Le laminage est-il déformé, que faire ?

Vérifiez que le document est bien centré dans la poche de laminage et que la température et la vitesse sont adaptées au type de matériau utilisé.

Comment nettoyer les rouleaux du laminateur ?

Utilisez un chiffon doux légèrement humide pour nettoyer les rouleaux. Évitez d'utiliser des produits abrasifs qui pourraient endommager la surface.

Que faire si le laminateur s'arrête pendant le processus ?

Vérifiez si l'appareil a surchauffé et laissez-le refroidir. Assurez-vous également que le moteur n'est pas bloqué par un document coincé.

Est-il possible de laminer des documents épais ?

Oui, mais assurez-vous de vérifier les spécifications du laminateur concernant l'épaisseur maximale des documents à laminé.

Comment éviter le jaunissement des documents laminés ?

Utilisez des pochettes de laminage de haute qualité et évitez d'exposer les documents à la lumière directe du soleil pendant une période prolongée.

Quel type de pochettes de laminage dois-je utiliser ?

Utilisez des pochettes compatibles avec le CANON LAMINATEUR KALA MISTRAL, généralement disponibles en différentes épaisseurs et finitions.

MODE D'EMPLOI LAMINATEUR KALA MISTRAL CANON

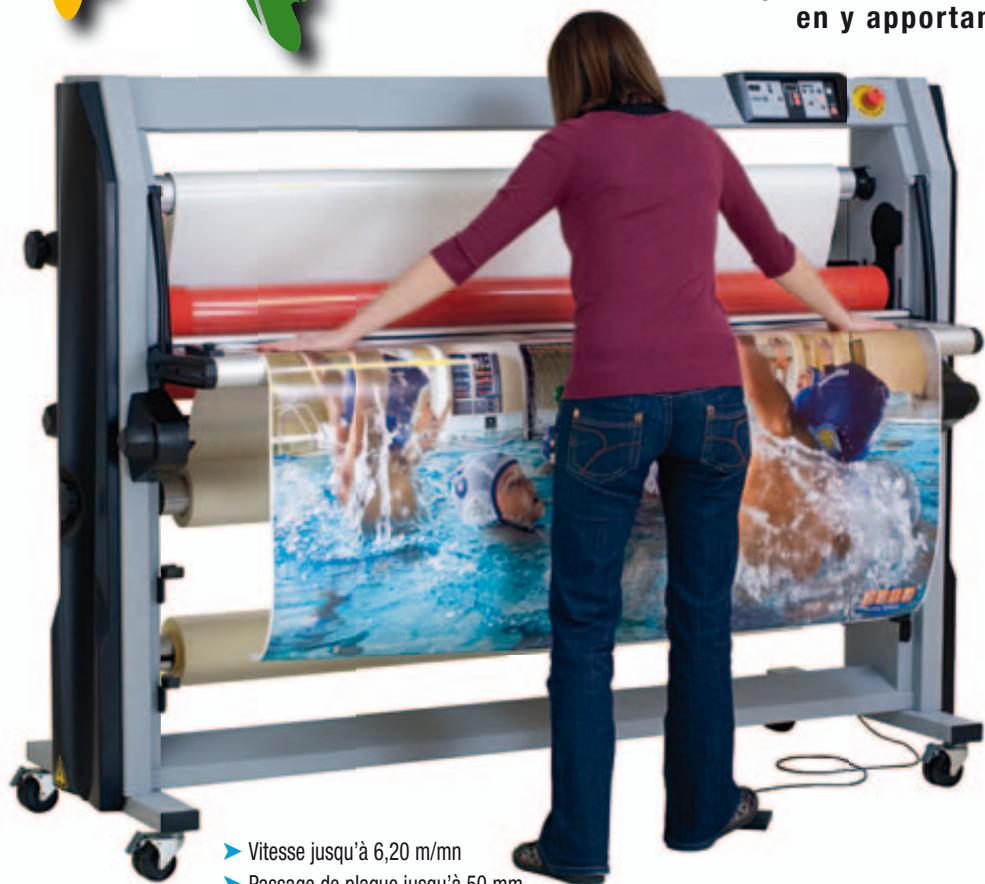

La nouvelle génération de laminateurs mistral offre des performances non égalées à ce niveau de prix

• Lamination simple face avec ou sans papier perdu
• Lamination simple face et adhésivage simultanés Lamination recto & verso en un passage
• Pose d'application tape Fond de couleur
• Contre-collage sur panneau rigide jusqu'à 50 mm (2") d'épaisseur

Vitesse jusqu'à 6,20 m/mn Passage de plaque jusqu'à 50 mm Laminateur haute capacité avec assistance de chauffe (30à 60^) sur le rouleau supérieur

Disponible en 165 cm (65") et 210 cm (83")

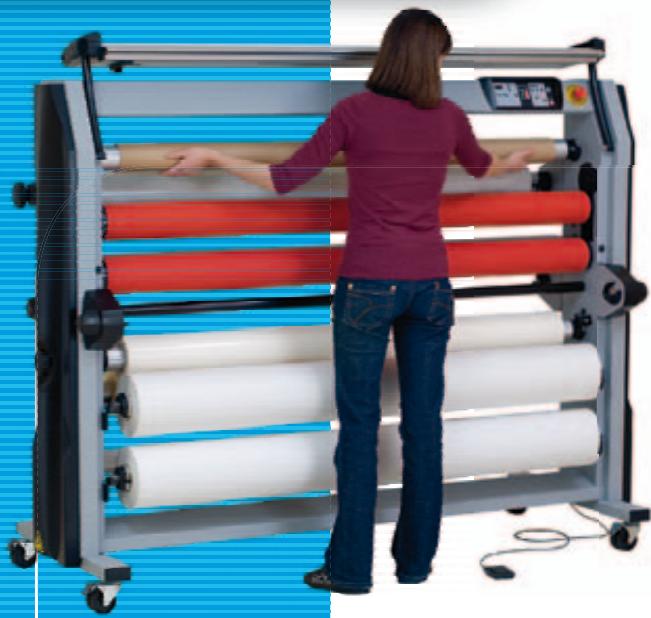

Mistral 1650

Nos nouveaux axes autobloquants, encore plus légers, vous font gagner du temps lors des changements de films car aucun outil n'est nécessaire contrairement à certains produits utilisant des cônes ou un système d'axes pivotants demandant un recul important.

Nos axes sont conçus pour être utilisés sur l'ensemble des emplacements de la machine, dans un sens ou l'autre.

5 axes livrés, plus un axe de défilament

Stockage jusqu'à 4 bobines en position basse

La table de sortie est amovible, vous choisissez ou non de son utilisation.

Installée, elle maintient les panneaux après le passage entre les rouleaux.

Table enlevée, les documents s'enroulent parfaitement sur l'axe du rembobinage.

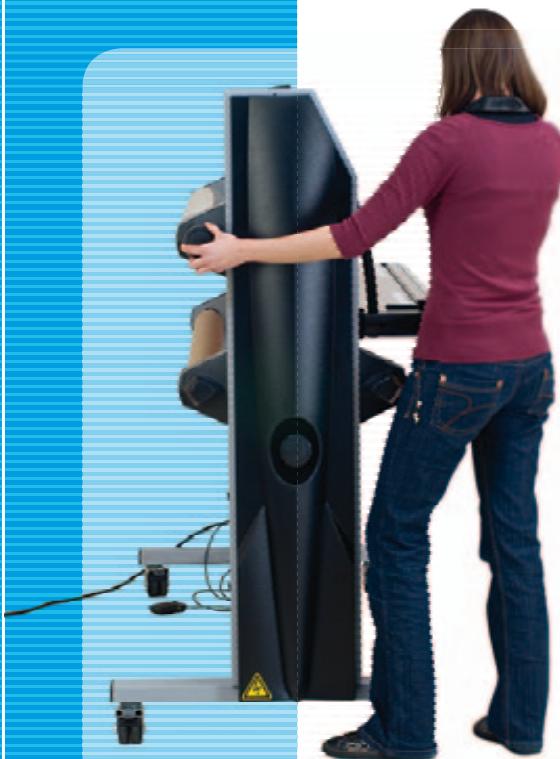

Avec le faible encombrement de la Mistral, vous disposez d'un accès facilitant et limitant les efforts lors du changement des bobines.

Tous les réglages sont à portée de main ; de plus, les réglages de tension des films sont conservés en cas de remplacement des bobines.

Une introduction aisée du papier avec le guide document.

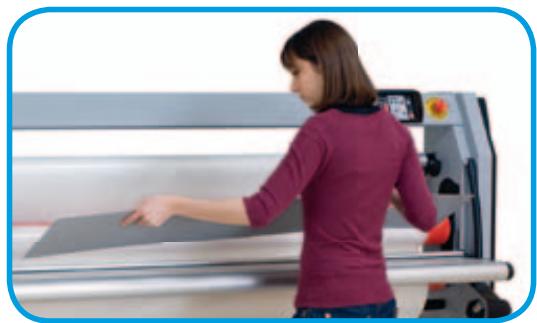

Equerre de positionnement des panneaux rigides pour vos travaux en série.

Table d'introduction épaisse avec bord arrondi qui n'abime pas vos impressions en cours de travail et avec graduation indexée sur celle des 5 axes autobloquants.

La machine est livrée avec une plaque d'introduction qui limitera les pertes de matières et permettra des gains de temps importants lors de la mise en place des films.

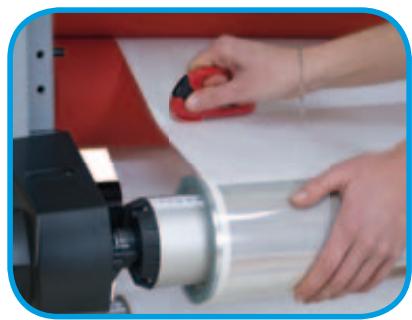

Un cutter de sécurité est livré pour protéger les rouleaux des entailles ou marques que vous pourriez faire avec un cutter non ajusté. Vous préservez ainsi la qualité de lamination de votre investissement pour de très nombreuses années.

Avis des experts KALA

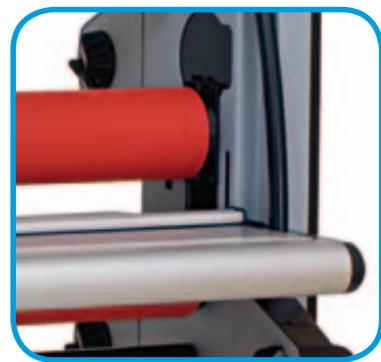

Une ouverture de 50 mm des rouleaux vous permet un panel d'utilisations plus qu'important même si aujourd'hui vous ne disposez pas encore d'un système d'impression à plat.

Notre système de mise en pression commande électroniquement garantit une répartition uniforme de la pression sur la zone de contact des rouleaux.

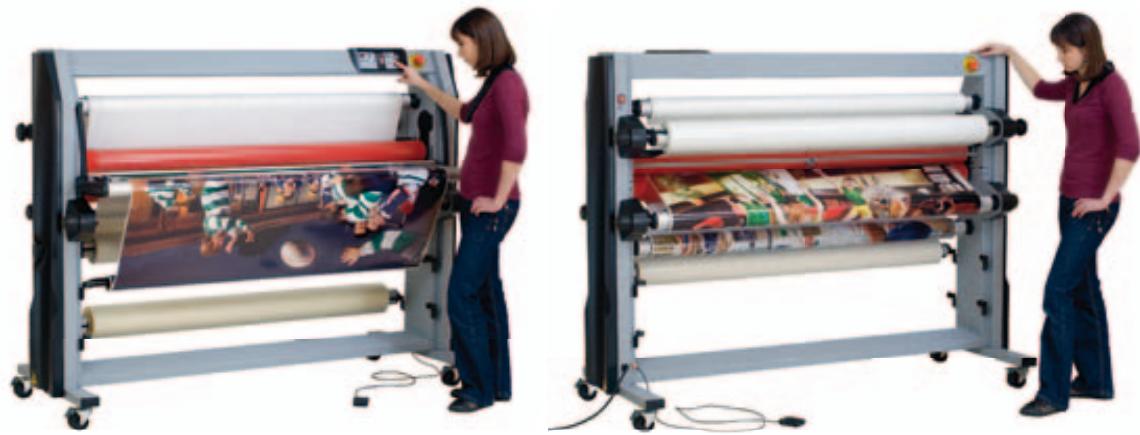

La fonction de "roll to roll

La machine est livrée avec un axe de défilament destiné à recevoir vos séries d'impressions. Qu'elles soient enroulées sur tube carton (Ø 57 ou 76 mm) ou non, cet axe s'adapte sur un des supports de stockage ou sur un emplacement libre de la machine préservant ainsi les impressions de la poussière avant plastification. Les travaux sont ré-embobinés quelques centimètres après leur passage entre les rouleaux sur un axe dédié à cette fonction, que vous pourrez déplacer sans difficulté vers votre poste de découpe.

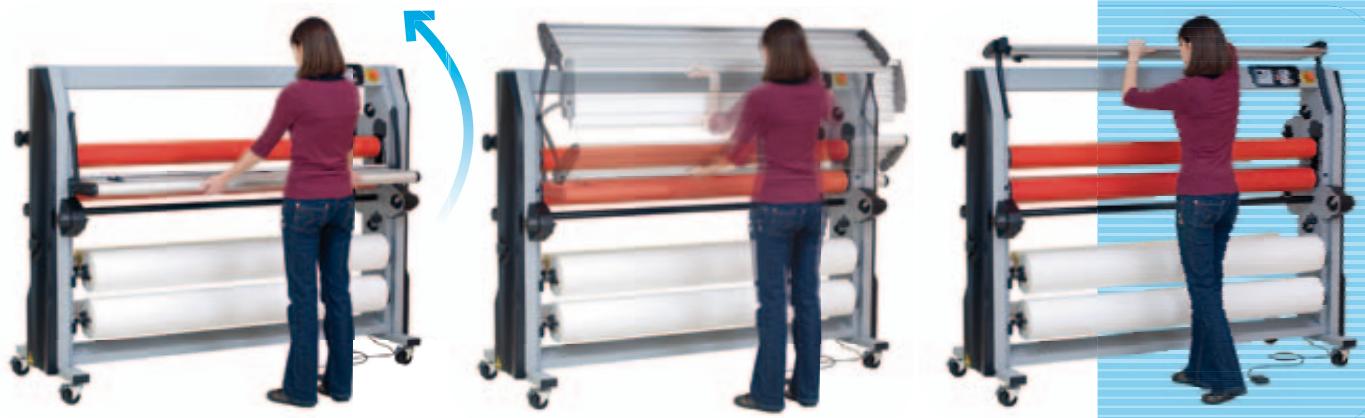

La table d'introduction pivote en position haute, autorisant un accès complet et sécurisé lors de la mise en place des bobines. Table levée, l'avance de la machine ne peut être déclenchée, sécurisant ainsi l'opérateur durant cette période.

Notre expertise combinée à la très haute qualité de nos rouleaux permet à la série Mistral de travailler à des vitesses très élevées (6,20 m/min).

Le fruit de notre expérience nous montre qu'un plus gros diamètre de rouleau n'apporte pas de meilleur résultat si ce n'est sur des vitesses de plusieurs dizaines de mètres par minute.

Il convient de sélectionner le meilleur acier dans des diamètres appropriés mais en épaisseur conséquente. Nous utilisons pour recouvrir cet acier des matières polymères de synthèse d'une durée très élevée, que nous modelons selon un profil étudié afin que vos supports quels qu'ils soient,

soient avalés uniformément, même sur des longueurs importantes.

Nos matières de synthèse, selon les cas, disposant de propriétés particulières (conduction thermique, anti-adhésion, résistance à l'usure élevée).

Notre durété très élevé associée à une répartition de la chaleur optimale vous apporte l'excellence dans l'accomplissement de votre finition que certains autres produits sont incapables de restituer malgré une différence de diamètre de leur rouleau.

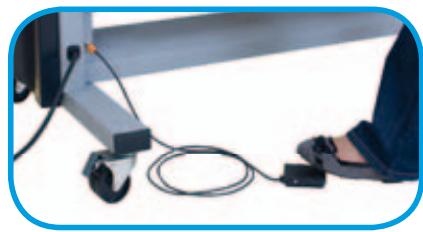

La commande pédale multifonction, une fois activée, permet de déclencher l'avance tout en gardant les mains libres pour l'introduction des documents.

Non activée, un appui arrêté l'avance moteur sans passer par le tableau de commande.

Sécurité et barrière laser

L'opérateur travaille en toute sécurité avec 4 niveaux de protection :

• Faisceau laser visible à l'entrée des rouleaux stoppant net l'avance machine s'il avait été interrompu.
• Sécurité automatique détectant la position haute de la table d'introduction

et empêchant tout déclenchement de l'avance des rouleaux.

• 2 arrêts d'urgence accessibles à l'avant et à l'arrière du laminateur. Si une de ces sécurités est active, le voyant reset du panneau de commande clignote en rouge et vous invite à réarmer le système après avoir corrigé le ou les défauts.
• Un dispositif sonore annonçant la prochaine utilisation de la marche arrière.

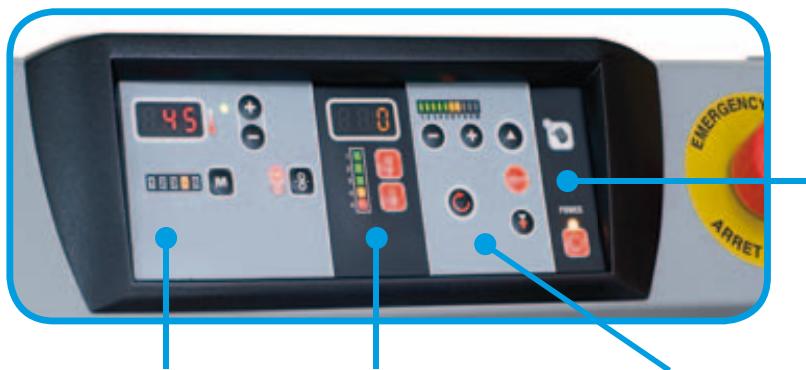

Panneau de commande

Le contrôle des fonctions de la machine est centralisé sur un panneau de commande très compréhensible. Idéalement positionné, il est très accessible.

Sélection de la température de chauffe et mémoires pour des paramètres de travail

Élèvement et mise en pression du rouleau supérieur.

Activation de la commande pédale et mise hors tension de la machine (fonction de préparation des rouleaux, séparation des rouleaux avant extinction).

Réglage de la vitesse, de l'avance, de l'arrêt, de la marche arrière et bouton de réarmement des sécuritéss.

Spécifications

Montage 50 mm	10 vitesses	Diamètre 23 cm, bobine 100 m	MISTRAL 1650	MISTRAL 2100
Epaisseeur maximum document + support			50 mm (2")	50 mm (2")
Largeur maximum de travail			171 cm (67")	216 cm (85")
Largeur maximum des bobines de film			165 cm (64")	208 cm (82")
Longueur des bobines de films utilisables			50 / 100 m (diam. max. 23 cm)
Diamètre des rouleaux			114 mm max.	114 mm max.
Température de chauffe du rouleau supérieur			30 à 60°C par palier de 5° (86 à 140°F par palier de 9°F)
Temps de chauffe de 20° ambient à 40°C			7 minutes	7 minutes
Nb d'axes autobloquants livrés			5 + 1 axe de défilament
Vitesse régliable m/mn			de 0,3 à 6,2	de 0,3 à 6,2
Vitesse régliable ft/mn			de 0,9 à 21	de 0,9 à 21
Puisance W			1800	1800
Voltage			230 ou 110 V / 50-60 Hz	230 ou 110 V / 50-60 Hz
Ampérage			8A/230 V ou 16 A/110V	8A/230 V ou 16 A/110V
Dimensions de la machine (cm)			L 206 x P 82 x H 153	L 250 x P 82 x H 153
Poids net de la machine			210 kg (462 lbs)	260 kg (566 lbs)
Dimensions de la machine emballée (cm)			L 213 x P 93 x H 170	L 257 x P 93 x H 170
Poids de la machine emballée			260 kg (573 lbs)	350 kg (771 lbs)
Garantie			1 an	1 an
Fabrication française, certification CE, selon les directives Européenne Machines et compatibilité électromagnétique CEM.			✓	✓

Fonction de "Roll to Roll" intégrée de série.

Les machines commandées en France sont livrées avec un kit de démarrage idéal pour une prise en main de cet outil (3 bobines représentant plus de 30m² de films adhésifs).
