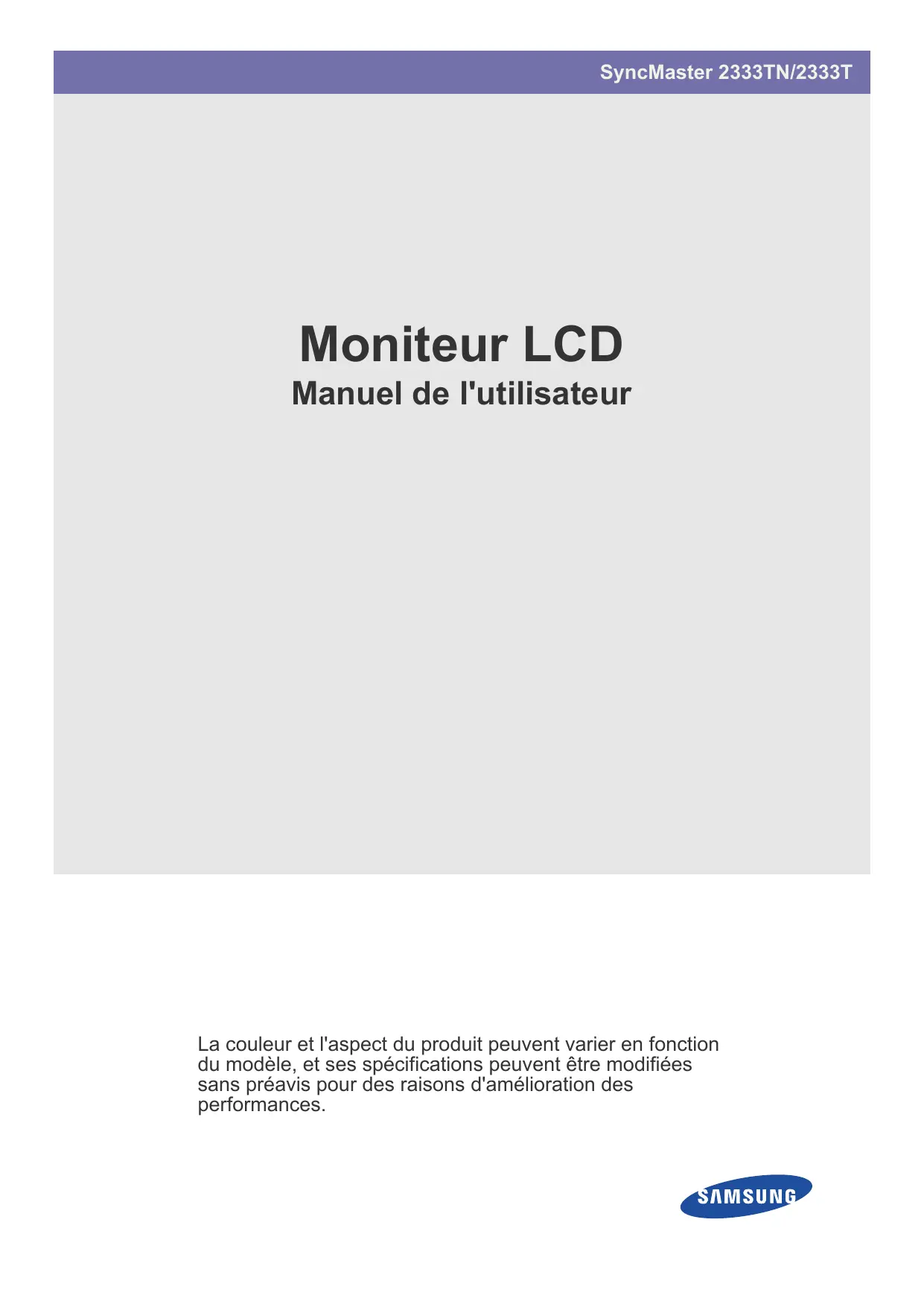

SyncMaster 2333TN/2333T Moniteur LCD Manuel de l'utilisateur La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.
Contenu de l'emballage .. Installation du pied Démontage du pied ........................................ Installation du support pour fixation murale .. Connexion à un PC
UTILISATION DE L'APPAREIL
Réglage de la résolution optimale ............................ Tableau des modes de signal standard .... Installation du pilote de périphérique Boutons de commande de l'appareil .......................... Utilisation du menu de réglage sur écran (OSD) ................. 3-5
Spécifications ............................................. 6-1 Fonction d'économie d'énergie ............................... 6-2 Comment contacter SAMSUNG dans le monde ................. 6-3 Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) - Europe uniquement ...
1 Consignes de sécurité essentielles 1-1 Avant de commencer Icônes utilisées dans ce manuel
ICÔNE NOM SIGNIFICATION
: Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait Attention à A être annulé. Remarque Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction. Utilisation de ce manuel + Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil. + Si un problème survient, reportez-vous à la section "Dépannage". Avis de copyright Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances. Copyright © 2010 Samsung Electronics Co., Ltd. Tous droits réservés. Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd. Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co. Ltd. Le logo SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics, Co., Ltd. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées de la Video Electronics Standard Association. Le logo ENERGY STAR est une marque déposée de l'Agence américaine pour l'environnement. Toutes les autres marques mentionnées dans le présent document appartiennent à leurs propriétaires respectifs. Consignes de sécurité essentielles
1-2 Conservation et entretien Entretien des surfaces extérieures et de l'écran Nettoyez l'appareil à l'aide d'un chiffon sec et doux. + __ Ne nettoyez pas l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant, ni à l'aide d'un chiffon humide. Vous pourriez provoquer une défaillance de l'appareil. + Ne griffez pas l'écran à l'aide d'un ongle ni d'un objet pointu. Vous pourriez rayer où endommager l'appareil. + Ne nettoyez pas l'appareil en projetant directement de l'eau dessus. La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance. + En cas d'emploi d'un humidificateur supersonique, les caractéristiques inhérentes du matériau peuvent entraîner l'apparition d'une tache blanche à la surface du modèle brillant. L'apparence et la couleur peuvent varier en fonction du modèle. Sécurisation de l'emplacement d'installation + Respectez les distances requises entre le produit et d'autres objets (p. ex. murs) pour assurer une ventilation adéquate. Le non-respect de cette consigne pourrait provoquer un incendie ou un problème avec le produit en raison de l'augmentation de la température interne de ce dernier. Installez le produit de manière à respecter les distances requises indiquées sur la figure. L'aspect peut varier en fonction du produit. Installation du produit sur un support Montage mural du produit
| He A propos des images persistantes + L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran. Si vous prévoyez de laisser l'écran allumé sans l'utiliser pendant un laps de temps prolongé, utilisez le mode d'économie d'énergie ou un économiseur d'écran pour épargner le moniteur. + En raison des contraintes technologiques du fabricant de l'écran LCD), il se peut que les images générées par cet appareil semblent plus claires ou plus sombres que la normal, d'environ 1 ppm (part par million) de pixel. Nombre de sous-pixels d'un écran LCD selon le format : Nombre de sous-pixels = résolution horizontale max. x résolution verticale max. x 3 Exemple : Si la résolution maximale est de 1680 x 1050, le nombre de sous-pixels vaut 1680 x 1050 x 3 = 5.292.000. 1-2 Consignes de sécurité essentielles
1-3 Consignes de sécurité Icônes utilisées pour les consignes de sécurité
ICÔNE NOM SIGNIFICATION
: Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-
ges corporels graves, voire mortels. Attention Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma- VAN ges corporels ou matériels. Signification des symboles O Ne pas exécuter. O : Le cordon d'alimentation doit être débranché Ne pas démonter. & de la prise murale. © Ne pas toucher. Alimentation électrique A exécuter. Mise à la terre requise pour éviter tout risque d'électrocution. EÆ L'image du produit utilisée dans les illustrations suivantes pour référence peut différer du produit réel. A Avertissement Evitez d'utiliser une fiche, un cordon où une Evitez de brancher plusieurs appareils élec- prise d'alimentation endommagé. Sex, triques sur une même prise murale. + Cela pourrait provoquer un choc ( + __ Le non-respect de cette consigne électrique ou un incendie. S 7 pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale. Evitez de brancher ou de débrancher l'ali- Branchez solidement le cordon d'alimenta- mentation électrique si vous avez les mains tion. humides. + Le non-respect de cette consigne risque de provoquer un incendie. + Cela engendrerait un risque d'électrocution. Veillez à brancher le cordon d'alimentation Evitez de plier ou de tordre excessivement 7 à une prise murale avec mise à la terre rm le cordon d'alimentation, ainsi que de placer (22 (pour équipements d'isolation de classe 1 = ; À des objets lourds dessus. C1 uniquement). © F +__ Le cordon d'alimentation pourrait être + Cela pourrait provoquer un choc endommagé, ce qui pourrait entraîner électrique ou une blessure. un risque d'électrocution ou d'incendie. Si les broches du cordon d'alimentation ou de la prise murale sont couvertes de pous- sière, essuyez-les à l'aide d'un chiffon sec. Tenez le cordon d'alimentation et l'appareil on) éloigné de tout système de chauffage. +) + Cela pourrait provoquer un choc électrique ou un incendie. + Le non-respect de cette consigne risque de provoquer un incendie. Consignes de sécurité essentielles 1-3
A Attention Evitez de débrancher la prise électrique lorsque l'appareil fonctionne. A) + Vous risqueriez d'endommager le Q] produit en raison d'un choc électrique. Lorsque vous débranchez le cordon d'ali- mentation de la prise murale, veillez à le fl tenir par la prise et pas par le cordon. (@] + Cela pourrait provoquer un choc électrique ou un incendie. Installation A Avertissement Evitez de poser des bougies, des produits insectifuges ou des cigarettes allumées sur l'appareil, ainsi que d'installer l'appareil à proximité d'un système de chauffage. + Le non-respect de cette consigne risque de provoquer un incendie. Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard. si | : Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne. Tenez les sacs en plastique emballant l'appareil hors de portée des enfants. + Un enfant pourrait placer un tel sac sur sa tête et risquer d'étouffer. Veillez à n'employer que le cordon d'alimen- tation fourni par notre société. N'utilisez pas le cordon d'alimentation d'un autre appareil électrique. + Cela pourrait provoquer un choc électrique ou un incendie. Branchez le cordon d'alimentation à une prise murale aisément accessible. + Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique. Demandez à un technicien ou à une société spécialisée d'installer l'appareil si vous vou- lez le fixer à un mur. + Le non-respect de cette consigne risque de provoquer une blessure. + Veillez à employer la fixation murale appropriée. Installez l'appareil à au moins 10 cm du mur afin de garantir son aération. + __ Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne. Evitez d'installe l'appareil à un endroit insta- ble ou exposé à des vibrations excessives, comme sur une étagère instable ou incli- née. + L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels. + Si vous utilisez l'appareil à un endroit exposé à des vibrations excessives, il risque de subir une défaillance ou de provoquer un incendie. Consignes de sécurité essentielles
Evitez d'installer l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (gouttes de pluie, par exemple), ou encore dans un véhicule. + Cela engendrerait un risque d'électrocution ou d'incendie. Installez l'appareil hors de portée des enfants. + Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser. + Comme l'avant de l'appareil est sa partie la plus lourde, installez-le sur une surface plane et stable. AN Attention Ne laissez pas tomber l'appareil lorsque vous le déplacez. + Vous pourriez provoquer une défaillance de l'appareil ou vous blesser. (Q Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci. + L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels. + Veillez à employer une armoire ou une étagère adaptée à la taille de l'appareil. Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérable- ment, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté l'un de nos techniciens à ce sujet. + __ Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc. Nettoyage Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur. + __ Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie. Ne placez pas l'appareil directement face vers le bas sur le sol. + Vous risqueriez d'endommager l'écran ou l'appareil. Lorsque vous abaissez l'appareil, manipu- lez-le avec précaution. + __ Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure. L'emploi d'un détergent contenant une grande quantité d'alcool, de solvants ou d'autres produits chimiques mor-
dants peut provoquer la décoloration ou le fendillement de l'extérieur de l'appareil, ou le décollement de la sur- face de l'écran. Veillez donc à n'employer que les produits nettoyants recommandés. Vous pouvez acheter le produit nettoyant dans un centre de service. Consignes de sécurité essentielles
Avant de nettoyer l'appareil, débranchez le Lorsque vous nettoyez l'appareil, ne proje- cordon d'alimentation. tez pas directement de l'eau sur ses pièces. + Veillez à ce que de l'eau ne s'infiltre pas dans l'appareil. + Cela pourrait provoquer un choc électrique ou un incendie. + __ Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure. AN Attention Evitez de vaporiser une solution détergente Lorsque vous nettoyez l'appareil, débran- directement sur le produit. chez le cordon d'alimentation et utilisez un + Vous risqueriez de provoquer la chiffon sec et doux pour le nettoyage. décoloration ou le fendillement de + Evitez d'utiliser des produits chimiques l'extérieur de l'appareil, ou le pour nettoyer l'appareil, notamment de décollement de la surface de l'écran. la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc. Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus. 4 Frottez l'appareil à l'aide d'un chiffon doux L'extérieur de l'appareil pouvant facilement + et imbibé d'un détergent spécial pour moni- g ) être rayé, veillez à nettoyer ce dernier à Le Ko D ni n : ee . N teurs. l'aide d'un chiffon doux. Toutefois, si le chif- L : : ! F î= fon contient des corps étrangers, il risque + Si vous ne disposez pas d'un tel (e' tac : sh à : : de rayer l'extérieur. Veillez donc à bien détergent, diluez une solution u DT , secouer le chiffon afin d'en éliminer tout nettoyante dans de l'eau en respectant A es : : corps étranger avant de l'utiliser. une proportion de 1:10. Utilisation A Avertissement ‘appareil emploie un courant à haute ten- orsque vous nettoyez l'appareil, ne proje- 5 L' l loi t à haute tk Li tt l il j À = sion. Vous ne devez donc jamais démonter, tez pas directement de l'eau sur ses pièces. os s ec l' : = réparer ou modifier l'appareil. P PP: + Veillez à ce que de l'eau ne s'infiltre pas ©% + Cela pourrait provoquer un incendie ou [@| 3 dans l'appareil. un choc électrique. + Le non-respect de cette consigne + Si l'appareil doit être réparé, contactez pourrait provoquer une défaillance de un centre de service. l'appareil ou une blessure. Ne laissez pas des enfants se suspendre à l'appareil ou grimper dessus. Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'ali- mentation et contactez un centre de ser- vice. + L'appareil risquerait de tomber, ce qui provoquerait une blessure, voire être mortel. + Cela pourrait provoquer un choc électrique ou un incendie. 1-3 Consignes de sécurité essentielles
Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service. Evitez de poser des objets tels que des jouets ou des biscuits sur le dessus de l'appareil. + Si un enfant se suspend à l'appareil + Cela pourrait provoquer un incendie ou pour tenter de prendre un tel objet, celui- un choc électrique. ci peut tomber, tout comme l'appareil, et provoquer des blessures potentiellement mortelles. En cas d'orage, débranchez le cordon d'ali- mentation et ne touchez en aucun cas le câble d'antenne, car une telle situation est dangereuse. Evitez de laisser tomber un objet sur le pro- duit ou de le heurter. + Cela pourrait provoquer un choc électrique ou un incendie. + Cela pourrait provoquer un choc électrique ou un incendie. Evitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou sur le câble d'antenne. En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce. +__ Le non-respect de cette consigne + Une étincelle pourrait provoquer une pourrait endommager le câble et L explosion ou un incendie. entraîner un risque d'électrocution ou + En cas d'orage, ne touchez pas le d'incendie, ou une défaillance de cordon d'alimentation ni le câble l'appareil. d'antenne. Evitez de soulever l'appareil et de le dépla- Evitez d'utiliser ou de poser des aérosols ou cer en tirant sur le cordon d'alimentation ou sur le câble de signal. objets inflammables à proximité de l'appa- reil. +__ Le non-respect de cette consigne + Cela engendrerait un risque d'explosion pourrait endommager le câble et ou d'incendie. entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil. LES Evitez d'obstruer les fentes d'aération en plaçant une nappe ou un rideau devant. Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fen- tes d'aération, ports, etc.). +__ Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne. + Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service. + __ Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie. Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cos- métiques, médicaments) ni d'objets métalli- ques au-dessus de l'appareil. + Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service. +__ Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie. Consignes de sécurité essentielles 1-3
A Attention L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran. + Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou réglez l'écran de veille en mode « image animée ». Réglez la résolution et la fréquence appro- priées pour l'appareil. + Le non-respect de cette consigne risque de provoquer de la fatigue oculaire. Ne regardez pas l'appareil de trop près pen- dant un long moment, car vous risqueriez de subir des troubles oculaires permanents. Il importe de laisser vos yeux se reposer (5 minutes par heure) lorsque vous regardez le moniteur de l'appareil pendant un long moment. + Vous réduirez ainsi votre fatigue oculaire. Conservez les petits accessoires hors de portée des enfants. Evitez de poser un objet lourd sur l'appareil. +__ Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure. zZZ Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'ali- mentation de la prise murale. + __ Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe où un court-circuit, ce qui présente un risque d'incendie ou d'électrocution. Evitez de retourner l'appareil et de le dépla- cer en tenant uniquement son pied. + L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels. Evitez d'employer un humidificateur ou un appareil de cuisson à proximité de l'appa- reil. + Cela pourrait provoquer un choc électrique ou un incendie. L'écran chauffe lorsqu'il est utilisé pendant une longue période. Evitez donc de toucher l'appareil. Faites preuve de prudence lors du réglage de l'angle de l'appareil ou de la hauteur du pied. + Vous pourriez vous blesser en vous coinçant un doigt ou la main. + Si l'appareil est incliné de manière excessive, celui-ci risque de tomber et de provoquer des dommages corporels. Consignes de sécurité essentielles
Position appropriée lors de l'utilisation de l'appareil Veillez à adopter une position appropriée lorsque vous utilisez l'appareil. + __ Le dos doit être droit. + Regardez l'écran depuis une distance de 45 à 50 cm. Faites face à l'écran et placez-le en dessous du niveau des yeux. + Réglez l'angle de l'appareil de façon à ce qu'aucune lumière ne soit réfléchie sur l'écran. + Vos coudes doivent former un angle droit et vos bras être de niveau avec le dos de la main. + Vos coudes doivent former un angle droit. + Posez les talons à plat sur le sol tout en décrivant, avec les genoux, un angle de 90 degrés ou plus. Positionnez vos bras de façon à ce qu'ils se trouvent en dessous du niveau de votre cœur. Consignes de sécurité essentielles 1-3
2 Installation de l'appareil 2-1 Contenu de l'emballage EÆ + Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants. + Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement. + Si un élément est manquant, contactez votre revendeur. + Contactez un revendeur local pour acheter des éléments en option. Moniteur CONTENU
Manuel d'installation Garantie de l'appareil (Non disponible partout) Manuel de l'utilisateur Câble D-Sub
Cordon d'alimentation Chiffon de nettoyage Lien pour rangement des câbles Support PIÈCES EN OPTION. Câble DVI E + La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. *__Le chiffon de nettoyage n'est fourni qu'avec les modèles à finition noire brillante. Installation de l'appareil
2-2 Installation du pied EÆ Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chif- © fon de telle façon que sa partie avant soit tournée vers le bas. Insérez le corps du support dans la base-support comme indiqué dans la figure. Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé. - Attention Ne soulevez pas l'appareil en le tenant uniquement par le pied. QE, EÆ La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. Installation de l'appareil 2-2
2-3 Démontage du pied EÆ Avant de démonter le pied, posez l'appareil sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chif- © fon de telle façon que sa partie avant soit tournée vers le bas. Tournez la vis de connexion, en dessous du pied, afin de le détacher. Tirez la base-support du corps de support pour l'enlever. EÆ La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. 2-3 Installation de l'appareil
2-4 Installation du support pour fixation murale L'appareil est fourni avec un support mural de 100 mm x 100 mm(3,9 pouces x 3,9 pouces ) conforme aux normes VESA. l'A] Fixation du support © support (facultatif)
1. Eteignez l'appareil et débranchez le cordon d'alimentation de la prise murale.
2. Posez un chiffon doux ou un coussin sur une surface plane, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.
3. Démontez le pied.
4. Alignez la fente de la partie de l'appareil à relier au support sur la fente du support (pied de bureau, support pour fixation murale ou autre support) et fixez solidement le support en serrant la vis. [1] + Si vous employez une vis plus longue que nécessaire, vous risquez d'endommager l'intérieur de l'appareil. + Pour les fixations murales non conformes aux spécifications VESA standard, la longueur des vis peut varier, selon leurs spécifications. + N'employez pas de vis non conformes aux spécifications VESA standard et ne forcez pas en les serrant. Vous risqueriez d'endommager l'appareil ou de le faire tomber et de vous blesser. La société décline toute responsabilité quand à d'éventuels dommages matériels ou corporels. + La société décline toute responsabilité quand à d'éventuels dommages de l'appareil ou corporels dus à l'emploi d'un pied non conforme aux spécifications indiquées ou à une installation réalisée par une personne qui n'est pas un installateur agréé. + Lorsque vous installez l'appareil à l'aide d'une fixation murale, optez pour une fixation qui s'écarte au moins de 10 cm du mur. + La société décline toute responsabilité quand à d'éventuels problèmes résultant de l'emploi d'un pied non conforme aux spécifications indiquées. + Utilisez le support mural conformément aux standards internationaux. Installation de l'appareil 2-4
2-5 Connexion à un PC EÆ L'élément de connexion peut varier en fonction du modèle.
1. Branchez l'appareil à un PC conformément à la sortie vidéo prise en charge par le PC.
+ Lorsque la carte graphique comporte une sortie D-Sub (<Analogique>) + Connectez le port [RGB IN ] de l'appareil au port [D-SubD-Sub] du PC à l'aide du câble D-Sub. + Lorsque la carte graphique comporte une sortie DVI (<Digital>) + Connectez le port [DVI IN ] de l'appareil au port [DVI] du PC à l'aide du câble DVI. SAMSUNG EÆ La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). 2. Branchez une extrémité du cordon d'alimentation au port POWER] de l'appareil et l'autre à la prise murale 220V ou 110V. La tension d'entrée est adaptée automatiquement. SAMSUNG Une fois l'appareil connecté au PC, vous pouvez l'allumer et l'utiliser. Lorsque les câbles DVI (<Digital>) et D-Sub (<Analogique>) sont connectés, vous pouvez sélectionner le signal d'entrée <Analogique/Digital> en appuyant sur le bouton ©. 2-5 Installation de l'appareil
2-6 Verrouillage Kensington Un verrouillage Kensington est un dispositif antivol qui permet de verrouiller l'appareil, de manière à pouvoir l'utiliser en toute sécurité dans un lieu public. La forme et l'utilisation du dispositif de verrouillage pouvant varier selon le modèle et le fabricant, consultez le manuel de l'utilisateur du dispositif pour plus d'informations. Vous devez acheter le verrou Kensington séparément. Pour verrouiller le moniteur, procédez comme suit :
1. Enroulez le câble de verrouillage Kensington autour d'un objet massif fixe comme un bureau ou une chaise.
. Glissez l'extrémité du câble avec le verrou attaché au travers de l'extrémité en boucle du câble de verrouillage Kensington.
3. Insérez le dispositif de verrouillage dans le verrou Kensington du moniteur (©
. Fermez le verrou (@ . + Ces instructions ne sont que générales. Pour des instructions exactes, consultez le manuel de l'utilisateur fourni avec le dispositif de verrouillage. + Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique, une boutique en ligne ou notre centre de service. Installation de l'appareil 2-6
3 Utilisation de l'appareil 3-1 Réglage de la résolution optimale Lorsque vous allumez l'appareil pour la première fois, un message relatif au réglage de la résolution optimale s'affiche à l'écran. Choisissez une langue et la résolution désirée. A/Y : vous pouvez sélectionner la langue à l'aide de ces bou- tons. MENU : Si vous appuyez sur ce bouton, le message disparaît. + Ce message s'affiche 3 fois si la résolution optimale n'est pas sélectionnée. + Pour régler la résolution optimale + Lorsque le PC est éteint, branchez l'appareil au PC, puis allumez-le. + Cliquez avec le bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel. + Dans l'onglet Paramètres, réglez la résolution optimale. 3-1 Utilisation de l'appareil
3-2 Tableau des modes de signal standard EÆ Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. nor (ONE MGUEGE MÉGUNE onémitién D'AFFICHAGE (KHZ) VERTICALE (HZ) D'HORLOGE (MHZ } v VESA, 640 x 480 31,469 59,940 25,175 <l- VESA, 800 x 600 35,156 56,250 36,000 ++ VESA, 800 x 600 37,879 60,317 40,000 ++ VESA, 1024 x 768 48,363 60,004 65,000 <l- VESA, 1280 x 800 49,702 59,810 83,500 + VESA, 1280 x 960 60,000 60,000 108,000 ++ VESA, 1280 x 1024 63,981 60,020 108,000 ++ VESA, 1440 x 900 55,935 59,887 106,500 + VESA, 1600 x 1200 75,000 60,000 162,000 ++ VESA, 1680 x 1050 65,290 59,954 146,250 + VESA, 1920 x 1080 67,500 60,000 148,500 ++ Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. Utilisation de l'appareil 3-2
3-3 Installation du pilote de périphérique EÆ Si vous installez le pilote de périphérique, vous pourrez régler la résolution et la fréquence optimales de l'appareil. Ce pilote se trouve sur le CD-ROM fourni avec l'appareil. Si le fichier fourni est endommagé, contactez un centre de service ou consultez le site Web de Samsung Electronics (http:/www.samsung.com/), où vous pouvez télécharger le pilote. Insérez le CD d'installation du pilote dans le lecteur de CD-ROM. Cliquez sur Pilote Windows . Terminez l'installation en suivant les instructions affichées à l'écran. BYSN > Sélectionnez le modèle de votre appareil dans la liste. AMSUNG Select diplay oder on mhch you wat male mantor [ FAOEON 2550 Pig ons Pom El Select the montor mhich you want instal ca) 5. Vérifiez si la résolution et la fréquence de rafraîchissement appropriées sont bien affichées dans le Panneau de configuration. Pour plus d'informations sur la batterie, reportez-vous à la documentation du système d'exploitation Windows. 3-3 Utilisation de l'appareil
3-4 Boutons de commande de l'appareil Boutons de commande de l'appareil
tu] Appuyez sur ce bouton pour afficher le menu sur écran (OSD). MENU Il permet également de quitter le menu OSD ou de revenir au niveau supérieur de ce même menu.
- Blocage des réglages de l'OSD Cette fonction verrouille l'OSD, de façon à conserver les réglages actuels ou d'empêcher qu'ils puissent être modifiés par un autre utilisateur. Marche: Si vous maintenez le bouton MENU enfoncé pendant 5 secondes, la fonction de verrouillage des réglages de l'OSD est activée. Arrêt: Si vous maintenez à nouveau le bouton MENU enfoncé pendant 5 secondes, la fonc- tion de verrouillage est désactivée. Æ Même si la fonction de verrouillage des réglages de l'OSD est activée, l'utilisateur peut régler la luminosité et le contraste, ainsi que configurer la fonction de réglage attribuée èll. AIY Ces boutons permettent de naviguer dans le menu ou d'ajuster une valeur dans l'OSD. re: Ce bouton permet de contrôler la luminosité de l'écran. Œ L'utilisateur peut régler <Touche personneue> pour faire correspondre ce bouton à l'une des fonctions suivantes. Lorsque l'utilisateur appuie sur le bouton personnalisé [H] après l'avoir configuré, la fonction correspondante sera exécutée. +. <MagicBright> - <MagicColor> - <Effet de couleur> - <Taille d'image> ŒÆ Vous pouvez régler la fonction attribuée à <Touche personneue> en choisissant <CONF. ET REINIT.> -> <Touche personneue> dans l'OSD. Utilisation de l'appareil 3-4
ICÔNE DESCRIPTION Ce bouton permet de sélectionner une fonction. Si vous appuyez sur le bouton [63] alors que l'OSD n'est pas affiché, vous alternez entre les deux signaux d'entrée (Analogique/Digital). Lorsque vous modifiez le signal d'entrée en appuyant sur [©] ou lorsque l'appareil est allumé, un message indiquant le signal d'entrée sélectionné s'affiche dans le coin supérieur gauche de l'écran. ŒÆ + Pour choisir le mode Digital, vous devez connecter l'appareil au PC à l'aide du câble DVI. + Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. AUTO Appuyez sur [AUTO] pour régler automatiquement les paramètres de l'écran. ŒÆ Cette fonction n'est disponible qu'en mode Analogique. Si les réglages de résolution sont modifiés dans les Propriétés d'affichage, la fonction Régla- ge Automatique est exécutée.
Appuyez sur ce bouton pour allumer ou éteindre l'appareil. Qindicateur d'alimentation Ce témoin lumineux s'allume en fonctionnement normal et clignote une fois lorsque vos réglages sont sauvegardés. Pour plus d'informations sur la fonction d'économie d'énergie, reportez-vous à la section fonction d'économie d'énergie dans Autres informations. Lorsque vous n'utilisez pas l'appareil pendant une longue période, il est recommandé de débrancher son cordon d'alimentation, de façon à réduire au maximum sa consommation électrique. Utilisation de l'appareil
3-5 Utilisation du menu de réglage sur écran (OSD) Structure du menu de réglage sur écran (OSD) MENUS
SUPÉRIEURS SOUS-MENUS
[] IMAGE Luminosité Contraste Netteté MagicBright Régl. de base Régl. précis Temps de réponse EZCOULEUR MagicColor Rouge Vert Bleu Nuance coul. Effet de couleur Gamma EF] TAILLE ET Position H Position V Taille d'image POS. EACONF. ET REI- | Réinitialiser Transp. des Langue Min. arr. On/Off Régl. min. arr. NIT. menus Source auto Mode PC/AV Aff. heure Touche person- neue [2 INFORMA- TIONS Æ Les fonctions du moniteur peuvent varier selon les modèles. Veuillez vous référer à votre produit. [1 IMAGE IMAGE COULEUR
INFORMA Luminosité ontraste MagicBright Réqgl base Réqgl Temps de réponse MENU DESCRIPTION Luminosité Permet de régler la luminosité de l'écran. Ce menu n'est pas disponible si <MagicBright> est réglé sur <Contraste Dynam.>. Contraste Permet de régler le contraste des images affichées à l'écran. Ce menu n'est pas disponible si <MagicBright> est réglé sur <Contraste Dynam.>. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <intelligent>. Netteté Permet de régler la netteté des détails des images affichées à l'écran. Ce menu n'est pas disponible si <MagicBright> est réglé sur <Contraste Dynam.>. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <intelligent>. Utilisation de l'appareil
MENU DESCRIPTION MagicBright Fournit des réglages d'image prédéfinis optimisés pour divers environnements d'utilisation, comme l'édition d'un document, la navigation sur Internet, le jeu, la visualisation d'événements sportifs ou de films, etc. + __<Personnalisé> Si les modes d'image ne suffisent pas, l'utilisateur peut configurer directement le réglage <Luminosité> et <Contraste> à l'aide de ce mode. + <Texte> Ce mode fournit les réglages d'image appropriés pour l'édition d'un document. + <internet> Ce mode fournit les réglages d'image appropriés pour la navigation sur Internet (texte + images). + <Jeu> Ce mode fournit les réglages d'image appropriés pour utiliser des jeux à contenu graphique important et qui exigent un rafraîchissement rapide de l'écran. + <Sport> Ce mode fournit les réglages d'image appropriés pour regarder un événement sportif très animé. + <Cinéma> Ce mode fournit des réglages de luminosité et de netteté similaires à ceux d'un téléviseur, pour un environnement de divertissement optimal (film, DVD, etc.). + <Contraste Dynam. > Permet de régler automatiquement le contraste de l'image, de façon à équilibrer les images claires et sombres. Régl. de base Elimine les lignes (interférences) verticales de l'écran. L'emplacement de l'écran peut être modifié après ce réglage. Dans ce cas, déplacez l'écran au moyen du menu <Position H> de façon à l'afficher au centre du moniteur. Cette fonction n'est disponible qu'en mode Analogique. Régl. précis Elimine les lignes (interférences) horizontales de l'écran. Si vous ne parvenez pas à éliminer toutes les interférences à l'aide de la fonction <Régjl. précis>, effectuez un réglage à l'aide de <Régl. de base> puis employez à nouveau la fonction <Régl. précis>. Cette fonction n'est disponible qu'en mode Analogique. Temps de réponse Accélère la vitesse de réponse de l'écran LCD au-delà de la vitesse de réponse d'origine, de façon à ce que les images en mouvement soient plus nettes et plus naturelles. + <Normal> + <Rapide> + <Accéléré> + Si vous ne regardez pas un film, il est recommandé d'activer le mode <Normal> ou <Rapide>. + Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Utilisation de l'appareil
NFORMATIONS MENU DESCRIPTION MagicColor Restitue plus nettement les couleurs naturelles, sans modifier la qualité d'image, à l'aide d'une tech- nologie d'amélioration de la qualité des images numériques mise au point par Samsung Electronics. + <Arr.> - Désactive la fonction MagicColor. + <Démo> - Vous pouvez comparer les images traités par MagicColor aux images d'origine. + <Complet> - Génère une image plus nette, y compris dans les zones de teintes similaires à celles de la peau. + <intelligent> - Améliore la couleur des images, sauf dans les zones de teintes similaires à celles de la peau. Rouge Vous pouvez affiner la valeur de couleur rouge des images selon vos préférences. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <intelligent>. Vert Vous pouvez affiner la valeur de couleur verte des images selon vos préférences. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <intelligent>. Bleu Vous pouvez affiner la valeur de couleur bleue des images selon vos préférences. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <intelligent>. Nuance coul. Vous pouvez configurer la température de couleur selon vos préférences. + <Froide> - Règle la température de couleur de l'écran sur une nuance plus froide. + <Normal> - Règle la température de couleur de l'écran sur la température de couleur par défaut. + <Chaude> - Règle la température de couleur de l'écran sur une nuance plus chaude. + __<Personnalisé> - Choisissez ce menu pour régler manuellement la température de couleur. Si les températures de couleur prédéfinies ne vous conviennent pas, vous pouvez les régler manuellement via <Effet de couleur>. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <intelligent>. Effet de couleur Vous pouvez modifier l'ambiance générale en réglant la couleur des images. Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>. + __<Arr.> - Désactive la fonction Effet de couleur. + <Echelle de gris> -Affiche les images en noir et blanc. + __<Vert> - Affiche les images en teinte monochrome verte. + __<Aqua> - Affiche les images en teinte monochrome marine. + _<Sepia> - Affiche les images en teinte monochrome sépia. Gamma Ce menu permet de modifie l'intensité des couleurs de luminosité moyenne. +__<Mode1> - <Mode2> - <Mode3> EY (Non disponible si MagicBright est réglé sur Contraste Dynam..) Utilisation de l'appareil 3-5
INFORMATIC MENU DESCRIPTION Position H Déplace la position de la zone d'affichage de l'écran à l'horizontale. EÆ + Cette fonction n'est disponible qu'en mode Analogique. + Lorsqu'un signal TV est en entrée en mode AV, sélectionnez <Adapter à l'écran> pour ajuster la position horizontale aux niveaux 0-6. Position V Déplace la position de la zone d'affichage de l'écran à la verticale. E + Cette fonction n'est disponible qu'en mode Analogique. + Lorsqu'un signal TV est en entrée en mode AV, sélectionnez <Adapter à l'écran> pour ajuster la position verticale aux niveaux 0-6. Taille d'image Signaux PC + <Auto> - L'image est affichée selon le rapport L/H du signal d'entrée. + <Large> - L'image est affichée en plein écran indépendamment du rapport L/H du signal d'entrée. EÆ + Les signaux ne figurant pas dans le tableau des modes standard ne sont pas pris en charge. + Si la résolution optimale est activée, le rapport L/H ne change pas si <Taille d'image> est réglé sur <Auto> ou <Large>. Signaux AV + __<4:3> : affiche les images au rapport d'aspect 4 : 3. + __<16 : 9> : affiche les images au rapport d'aspect 16 : 9. + <Adapter à l'écran > : si un signal 720P, 1080i ou 1080P est reçu en mode d'entrée DVI, l'image est affichée telle quelle, sans être tronquée. EÆ Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via DVI et que <Mode PC/AV> est réglé sur <AV>. E1 CONF. ET REINIT. IMAGE Transp. des menus LEUR Langue TAILLE ET P Min. arr. On/Off ONF. ET REINIT. # INFORMATIONS Utilisation de l'appareil
MENU DESCRIPTION Réinitialiser Cette fonction permet de rétablir les valeurs d'usine des paramètres de qualité visuelle et de couleur. + <Non> - <Oui> Transp. des menus Vous pouvez sélectionner la transparence de l'OSD. + <Arr. >-<Mar. > Langue Choisissez la langue de l'OSD. + English, Deutsch, Español, Français, Italiano, Svenska, Pycckyä , Português , Türkçe EÆ La langue sélectionnée n'est appliquée qu'à l'OSD de l'appareil. Ce réglage n'a aucun impact sur les autres fonctions du PC. Min. arr. On/Off Vous pouvez activer ou désactiver le minuteur de mise hors tension. + <Arr. >-<Mar. > Régl. min. arr. Coupe automatiquement l'alimentation lorsque le délai configuré est dépassé. Source auto +__<Auto> - Le moniteur sélectionne automatiquement un signal d'entrée. +. _<Manuef - L'utilisateur doit sélectionner manuellement le signal d'entrée. EÆ Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Mode PC/AV Sélectionnez PC lors de la connexion à un PC. Sélectionnez AV lors de la connexion à un périphérique AV. EÆ Cette fonction ne prend pas en charge le mode analogique. Aff. heure L'OSD disparaît automatiquement si l'utilisateur ne fait rien. Vous pouvez déterminer le délai d'attente avant que l'OSD ne disparaisse. + <5 sec.> - <10 sec.> - <20 sec.> - <200 sec.> Touche personneue Vous pouvez régler la fonction du bouton personnalisé sur l'une des valeurs suivantes. + __<MagicBright> - <MagicColor> - <Effet de couleur> - <Taille d'image> [1 INFORMATIONS IMAGE EUR Analogiqu' TAILLE ET POS **kHz “Hz P
INFORMATIONS MENU DESCRIPTION INFORMATIONS Affiche la fréquence et la résolution réglées sur le PC. E Pour les modèles dotés uniquement d'une interface analogique, <Analogique/Digital> n'apparaît pas dans <INFORMATIONS>. Utilisation de l'appareil
4 Installation du logiciel 4-1 Natural Color Qu'est-ce que Natural Color ? Ce logiciel, qui ne fonctionne qu'avec des appareils Samsung, permet d'ajuster les couleurs affichées sur l'appareil et de les adapter aux couleurs des images imprimées. Pour plus d'informations, consultez l'aide en ligne du logiciel (F1). Le Natural Color est fourni en ligne. Vous pouvez le télécharger à partir du site Internet ci-dessous et l'installer ; http:/www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html 4-1 Installation du logiciel
4-2 MagicTune Qu'est-ce que MagicTune ? APE MagicTune MagicTune est un logiciel qui aide l'utilisateur à régler le moniteur, en fournissant une description détaillée de ses fonctions et des instructions conviviales. L'utilisateur peut régler l'appareil à l'aide du clavier et de la souris, sans devoir employer les boutons de l'appareil. Installation du logiciel
1. Insérez le CD d'installation dans le lecteur de CD-ROM.
2. Choisissez le programme d'installation de MagicTune.
Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de MagicTune sur le CD-ROM et double-cliquez dessus.
3. Sélectionnez la langue d'installation et cliquez sur Suivant.
4. Terminez l'installation du logiciel en suivant les instructions affichées à l'écran.
*__ Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. + Il se peut que l'icône MagicTune ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. + Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation (MagicTune'") L'installation de MagicTune"" peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Configuration système requise
+ Windows 2000 + Windows XP Home Edition + Windows XP Professional + Windows Vista 32 bits + Windows 7 32 bits Pour l'utilisation de MagicTune ", il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. Matériel + Au moins 32 Mo de mémoire + Au moins 60 Mo d'espace disque libre sur le disque dur Pour plus d'informations, consultez le site Web. Désinstallation du logiciel Vous ne pouvez désinstaller MagicTune"" que par l'intermédiaire du module [Ajout ou suppression de programmes] de Windows. Pour supprimer MagicTune'", procédez comme suit. Installation du logiciel 4-2
pm» EN Cliquez sur [Démarrer] choisissez [Paramètres], puis choisissez [Panneau de configuration] dans le menu. Sous Windows XP, cliquez sur [Démarrer] puis choisissez [Panneau de configuration] dans le menu. Double-cliquez sur l'icône [Ajout ou suppression de programmes] dans le Panneau de configuration. Dans la fenêtre [Ajouter/Supprimer], sélectionnez MagicTune"" de façon à le mettre en surbrillance. Cliquez sur [Modifier ou supprimer des programmes] pour désinstaller le logiciel. Cliquez sur [Oui] pour entamer la désinstallation de MagicTune". Patientez jusqu'à ce qu'un message vous informe que le logiciel a été totalement supprimé. Pour obtenir de l'assistance technique, consulter les questions fréquentes (FAQ) ou des informations sur la mise à jour logicielle de MagicTune"", visitez notre site Web. Installation du logiciel
4-3 MultiScreen Qu'est-ce que MultiScreen ? ia) MultiScreen MultiScreen permet à l'utilisateur de partager le moniteur en plusieurs sections. Installation du logiciel
1. Insérez le CD d'installation dans le lecteur de CD-ROM.
2. Choisissez le programme d'installation de MultiScreen.
Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de MultiScreen sur le CD-ROM et double-cliquez dessus.
3. Lorsque l'assistant d'installation s'affiche, cliquez sur Suivant.
4. Terminez l'installation du logiciel en suivant les instructions affichées à l'écran.
+ Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. + __Ilse peut que l'icône MultiScreen ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. + Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation (MultiScreen) L'installation de MultiScreen peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Système d’exploitation
+ Windows 2000 + Windows XP Home Edition + Windows XP Professional + Windows Vista 32 bits + Windows 7 32 bits Pour l'utilisation de MultiScreen, il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. Matériel + Au moins 32 Mo de mémoire + Au moins 60 Mo d'espace disque libre sur le disque dur Désinstallation du logiciel Cliquez sur [Démarrer], choisissez [Paramètres]/[Panneau de configuration], puis double-cliquez sur [Ajout ou suppression de programmes]. Sélectionnez MultiScreen dans la liste des programmes, puis cliquez sur le bouton [Ajouter/Supprimer]. Installation du logiciel 4-3
Dépannage 5-1 Autodiagnostic du moniteur + La fonction d'autodiagnostic permet de vérifier le bon fonctionnement de l'appareil. + Si un écran vierge est affiché et que la LED de mise sous tension clignote, alors de l'appareil et le PC sont connectés correctement, exécutez la fonction d'autodiagnostic en procédant comme suit.
1. Eteignez l'appareil et le PC.
2. Débranchez le câble de signal de l'appareil.
3. Allumez l'appareil.
4. Si l'appareil fonctionne correctement, le message <Vérif. câble signal> s'affiche.
Dans ce cas, si un écran vierge s'affiche à nouveau, vérifiez qu'il n'existe aucun problème sur le PC et la connexion. L'appareil fonctionne correctement. 5-1 Dépannage
5-2 Avant de contacter le service d'assistance E Effectuez les vérifications suivantes avant de faire appel au service après-vente. Si le problème persiste, contactez le centre de service Samsung Electronics le plus proche. UN ÉCRAN VIERGE APPARAÎT / IMPOSSIBLE D'ALLUMER L'APPAREIL Le cordon d'alimentation est-il correctement branché ? Vérifiez la connexion du cordon d'alimentation. Le message <Vérif. câble signal> est-il affiché sur l'écran ? Vérifiez le câble qui relie le PC à l'appareil. Si le message s'affiche alors que le câble est connecté cor- rectement, vérifiez à nouveau le signal d'entrée en appuyant sur le bouton = de l'appareil. Le message <Mode non optimal> est-il affiché sur l'écran ? Il signifie que le signal provenant de la carte graphique dépas- se la résolution ou la fréquence maximale de l'appareil. Dans ce cas, réglez la résolution et la fréquence appropriées pour l'appareil. L'écran est-il vierge et la LED de mise sous tension clignote-t- elle toutes les secondes ? Ceci signifie que la fonction d'économie d'énergie est active. Si vous cliquez à l'aide de la souris ou appuyez sur une tou- che du clavier, l'écran s'allumera. Avez-vous établi la connexion à l'aide d'un câble DVI ? Si vous connectez le câble DVI lorsque le PC a terminé son démarrage, ou si vous reconnectez ce câble après l'avoir débranché d'un PC, il se peut que rien ne s'affiche à l'écran, car certaines cartes graphiques n'envoient pas le signal vidéo. Dans ce cas, redémarrez le PC en laissant le câble DVI connecté. L'IMAGE EST TROP CLAIRE OÙ TROP SOMBRE. Réglez la luminosité <Luminosité> et le contraste <Contraste>. (Voir <Luminosité>, <Contraste>) Si <MagicBright> est défini sur <Contraste Dynam.>, la luminosité de l'écran peut différer selon le signal d'entrée. LE MENU DE RÉGLAGE SUR ÉCRAN (OSD) NE S'AFFICHE PAS. Avez-vous annulé le réglage de l'écran ? Vérifiez si la fonction de verrouillage des réglages de l'OSD est bien désactivée LES COULEURS SONT ANORMALES / L'IMAGE EST AFFICHÉE EN NOIR ET BLANC L'écran tout entier est-il affiché dans la même couleur, comme si vous le voyiez à travers un papier transparent ? Vérifiez la connexion du câble à l'ordinateur. Enfoncez entièrement la carte graphique dans l'ordinateur. Vérifiez si la fonction <Effet de couleur> est bien réglée sur <Arr>. La carte graphique est-elle configurée correctement ? Configurez la carte graphique conformément à sa documen- tation. LA ZONE D'AFFICHAGE SAUTE SUBITEMENT VERS UN BORD OÙ VERS LE CENTRE. Avez-vous remplacé la carte graphique ou le pilote ? Appuyez sur le bouton [AUTO ] pour exécuter la fonction de réglage automatique. Avez-vous modifié la résolution et la fréquence d'une façon appropriée pour l'appareil ? Réglez la résolution et la fréquence sur des valeurs appro- priées dans les paramètres de la carte graphique. Reportez-vous au Tableau des modes de signal standard. La carte graphique est-elle configurée correctement ? Configurez la carte graphique conformément à sa documen- tation. Dépannage
LA MISE AU POINT DES IMAGES EST INCORRECTE. Avez-vous modifié la résolution et la fréquence d'une façon appropriée pour l'appareil ? Réglez la résolution et la fréquence sur des valeurs appro- priées dans les paramètres de la carte graphique. Reportez-vous au Tableau des modes de signal standard. L'IMAGE EST AFFICHÉE EN MODE 16 BITS (16 COULEURS). LA COULEUR A ÉTÉ MODIFIÉE APRÈS LE REMPLACEMENT DE LA CARTE GRAPHIQUE. Avez-vous installé le pilote de périphérique de l'appareil ? Windows XP : Définissez de nouveau la couleur en choisis- sant Panneau de configuration —+ Apparence et thèmes — Affichage Paramètres. Windows ME/2000 : Définissez de nouveau la couleur en choisissant Panneau de configuration — Affichage — Para- mètres. Windows Vista : Modifiez les paramètres de couleur en sélectionnant Panneau de configuration — Apparence et per- sonnalisation — Personnalisation — Paramètres d'affichage. Windows 7 : Modifiez les paramètres de couleur en sélection- nant Control Panel (Panneau de configuration) — Appea- rance and Personalization (Apparence et personnalisation) — Display (Affichage) — Adjust resolution (Ajuster la résolution) — Advanced settings (Paramètres avancés) — Monitor (Moniteur). (Pour plus d'informations, consultez la documentation de Win- dows qui accompagne l'ordinateur.) La carte graphique est-elle configurée correctement ? Configurez de nouveau les couleurs conformément au pilote de la nouvelle carte graphique. LORSQUE JE CONNECTE LE MONITEUR, LE MESSAGE « MONITEUR INCONNU, MONITEUR PLUG & PLAY (VESA DDC) DÉTECTÉ » S'AFFICHE. Avez-vous installé le pilote de périphérique de l'appareil ? Installez le pilote de périphérique en suivant les instructions de la section Installation du pilote. Vérifiez dans la documentation de la carte graphique si toutes les fonctions Plug & Play (VESA DDC) sont prises en charge. Installez le pilote de périphérique en suivant les instructions de la section Installation du pilote. LORSQUE J'EXAMINE LES BORDS EXTÉRIEURS DE L'APPAREIL, ILS COMPORTENT DE PETITS CORPS ÉTRANGERS. De tels corps peuvent être visibles, car cet appareil a été revêtu d'un matériau transparent sur ses bords noirs, de façon à pré- senter une apparence lisse. Cette situation ne constitue pas un défaut de l'appareil. UN BIP RETENTIT LORSQUE L'ORDINATEUR DÉMARRE. Si le bip est émis à au moins 3 reprises au démarrage de l'ordinateur, faites appel au service d'assistance de votre ordinateur. Dépannage
TENTEZ L'UNE DES OPÉRATIONS SUIVANTES. Comment puis-je modifier la fréquence (taux de rafraîchisse- ment) du signal vidéo ? Vous devez modifier la fréquence de la carte graphique. Windows XP : Pour modifier la fréquence, sélectionnez Control Panel (Panneau de configuration) —> Appearance and Themes (Apparence et thèmes) — Display (Affichage) — Set- tings (Paramètres) — Advanced (Avancé) — Monitor (Moni- teur), puis modifiez la fréquence de rafraîchissement sous Monitor Settings (Paramètres du moniteur). Windows ME/2000 : Changez la fréquence en sélectionnant Control Panel (Panneau de configuration) — Display (Affi- chage) — Settings (Paramètres) — Advanced (Avancé) — Monitor (Moniteur), puis changez le taux de rafraîchissement sous Monitor Settings (Paramètres du moniteur). Windows Vista : Pour modifier la fréquence, sélectionnez Control Panel (Panneau de configuration) —> Appearance and Personalization (Apparence et personnalisation) — Personali- zation (Personnalisation) —> Display Settings (Paramètres d'affichage) — Advanced settings (Paramètres avancés) — Monitor (Moniteur), puis modifiez la fréquence de rafraîchis- sement sous Monitor Settings (Paramètres du moniteur). Windows 7 : Modifiez la fréquence en sélectionnant Control Panel (Panneau de configuration) — Appearance and Perso- nalization (Apparence et personnalisation) — Display (Affi- chage) — Adjust resolution (Ajuster la résolution) — Advanced settings (Paramètres avancés) — Monitor (Moni- teur), puis en modifiant le taux de rafraîchissement sous Monitor Settings (Paramètres du moniteur). (Pour plus d'informations, consultez la documentation de l'ordinateur ou de la carte graphique.) Dépannage
TENTEZ L'UNE DES OPÉRATIONS SUIVANTES. Comment puis-je modifier la résolution ? Windows XP : Définissez la résolution dans Panneau de configuration — Apparence et thèmes — Affichage Para- mètres. Windows ME/2000 : Définissez la résolution en choisissant Panneau de configuration — Affichage — Paramètres. Windows Vista : Définissez la résolution dans Panneau de configuration —> Apparence et personnalisation —> Personnali- sation — Paramètres d'affichage. Windows 7 : Modifiez la résolution en sélectionnant Control Panel (Panneau de configuration) — Appearance and Perso- nalization (Apparence et personnalisation) — Display (Affi- chage) — Adjust resolution (Ajuster la résolution). (Pour plus d'informations, consultez la documentation de l'ordinateur ou de la carte graphique.) Comment puis-je utiliser la fonction d'économie d'énergie ? Windows XP : Choisissez Panneau de configuration —> Appa- rence et thèmes —> Affichage —> Réglage de l'écran de veille, ou configurez cette fonction dans les réglages du BIOS de l'ordinateur. Windows ME/2000 : Choisissez Panneau de configuration — Affichage — Réglage de l'écran de veille, ou configurez cette fonction dans les réglages du BIOS de l'ordinateur. Windows Vista : Changez les paramètres en sélectionnant Panneau de configuration — Apparence et personnalisation — Personnalisation — économiseur d'écran. Vous pouvez également utiliser le menu BIOS SETUP du PC. Windows 7 : Changez les paramètres en sélectionnant Pan- neau de configuration — Apparence et personnalisation —> Personnalisation — économiseur d'écran. Vous pouvez éga- lement utiliser le menu BIOS SETUP du PC. (Pour plus d'informations, consultez la documentation de Win- dows qui accompagne l'ordinateur.) Dépannage
6 Informations complémentaires 6-1 Spécifications
NOM DU MODÈLE 2333TN 2333T
Ecran LCD Taille 23 pouces (58 cm) Surface d'affichage 509,76 mm (H) x 286,74 mm (V) Pas des pixels 0,2655 mm (H) x 0,2655 mm (V) Synchronisa- | Horizontale 30 - 75 kHz tion n Verticale 56-61 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 @ 60 Hz Résolution maximale 1920 x 1080 @ 60 Hz Signal d'entrée, Terminé RGB Analogique 0,7 Vec + 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut z 2,0V, V bas < 0,8V) RVB analogique, DVI (Digital Visual Interface) 0,7 Vec +5 % Sync H/V distincte, Composite, SOG Niveau TTL (V haut z 2,0V, V bas < 0,8V) Fréquence d'horloge maximale 164 MHz (Analogique) 164 MHz (analogique Digital) Alimentation Ce produit fonctionne sous 100 — 240 V. dans chaque pays, vérifiez l'étiquette à l La tension standard étant différente l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, Câble D-sub 15 broches à 15 broches, détachable détachable Connecteur DVI-D vers DVI-D, déta- chable Dimensions (L x P x H) / Poids (socle sim- ple) 557,3 x 365,8 x 71,5 mm (21,9 x 14,4 x 2,8 pouces) (sans le socle) 557,3 x 415,7 x 218,6 mm (21,9 x 16,4 x 8,6 pouces) (avec le socle) / 6,9 kg (15,2 lbs) Interface de fixation VESA 100 mm x 100 mm / 3,9 pouces x 3,9 pouces Considéra- Fonctionnement Température : 10°C -— 40°C (50'F - 104'F) tions environ- Humidité : 10 % - 80 %, sans condensation nementales Stockage Température : -20°C — 45°C (-4'F - 113'F) Humidité : 5 % - 95 %, sans condensation Incliner -1°(#1,0°)-16° (#1,0°) EÆ La conception et les caractéristiques peuvent être modifiées sans préavis. Æ Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.) Informations complémentaires
6-2 Fonction d'économie d'énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.
FONCTIONNEMENT MODE ÉCONOMIE
Indicateur d'alimentation Marche Clignotant Arrêt Consommation 45W Moins de 1 W Moins de 1 W En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. Informations complémentaires
Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) - Europe uniquement (Applicable dans les pays de l'Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires élec- troniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ména- gers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des auto- rités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. 6-4 Informations complémentaires
