Type de produit	Système home cinéma 5.1 canaux
Marque	Samsung
Modèle	HT-TXQ120T
Dimensions de l'unité principale (L x H x P)	20,5 x 12,6 x 7 pouces
Poids de l'unité principale	11 lb
Consommation électrique	110 W
Alimentation	CA 120 V, 60 Hz
Formats de disque pris en charge	DVD-Audio, DVD-Video, SACD, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, DVD±R/RW, JPEG
Fonctions audio	Dolby Digital, Dolby Pro Logic II, DTS, Super 5.1
Convertisseur numérique-analogique	24 bits / 192 kHz
Sortie vidéo	HDMI (avec mise à l'échelle 1080p), Composante, Composite
Entrée HDMI	1 (pour périphérique externe)
Port USB hôte	Oui (lecture de fichiers MP3, WMA, JPEG, DivX)
Syntoniseur FM	Oui
Puissance de sortie (total)	5 x 167 W (avant, central, arrière) + 165 W (caisson de basses)
Enceintes fournies	4 enceintes satellite, 1 enceinte centrale, 1 caisson de basses
Connexion sans fil pour enceintes arrière	Compatible avec module optionnel SWA-3000
Fonction d'économie d'énergie	Arrêt automatique après 20 minutes en mode veille
Fonction économiseur d'écran	Écran TV éteint automatiquement après 3 minutes en mode Stop
Classe laser	Classe 1
Télécommande	Oui, avec piles AAA
Accessoires inclus	Câble vidéo, câble HDMI, antenne FM, micro d'étalonnage, supports d'enceintes
Température de fonctionnement	5 °C à 35 °C (41 °F à 95 °F)
Humidité de fonctionnement	10 % à 75 %

FOIRE AUX QUESTIONS - HT-TXQ120T SAMSUNG

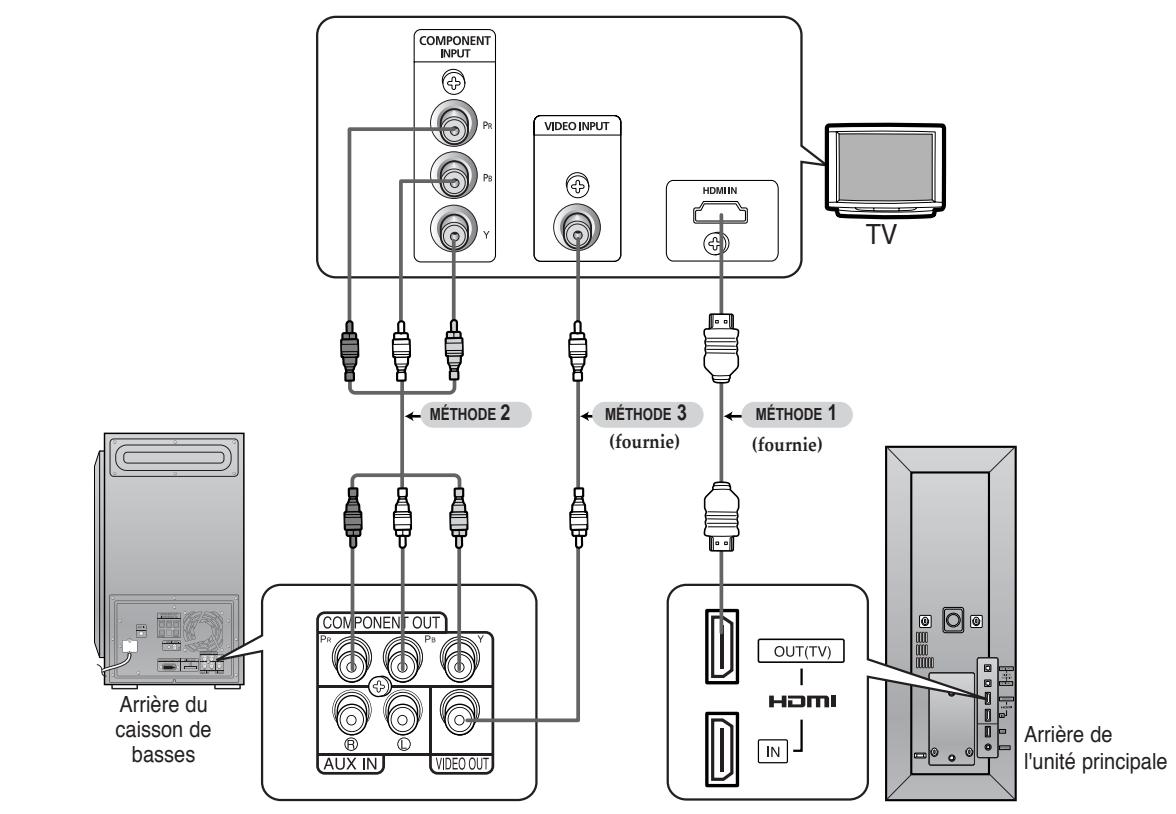

Comment connecter le système à mon téléviseur ?

Utilisez l'un des trois câbles fournis : HDMI pour la meilleure qualité, câble vidéo composante (non fourni) pour une bonne qualité, ou câble vidéo composite (fourni) pour une qualité standard. Branchez la sortie correspondante du caisson de basses à l'entrée de votre téléviseur.

Puis-je lire des fichiers depuis une clé USB ?

Oui, branchez votre clé USB sur le port USB à l'arrière de l'appareil principal. Sélectionnez le mode USB sur la télécommande. Le système lit les fichiers MP3, WMA, JPEG et DivX au format FAT. Retirez la clé en toute sécurité en appuyant deux fois sur Stop.

Comment régler le son surround ?

Appuyez sur la touche PL II MODE pour sélectionner Dolby Pro Logic II ou SUPER 5.1 pour un son surround amélioré. Vous pouvez aussi ajuster les paramètres d'enceintes dans le menu Audio (Speaker Setup) pour optimiser le rendu.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : insérez deux piles AAA neuves en respectant la polarité. La portée est d'environ 7 mètres avec un angle de 30°. Assurez-vous qu'aucun obstacle ne bloque le capteur sur l'appareil.

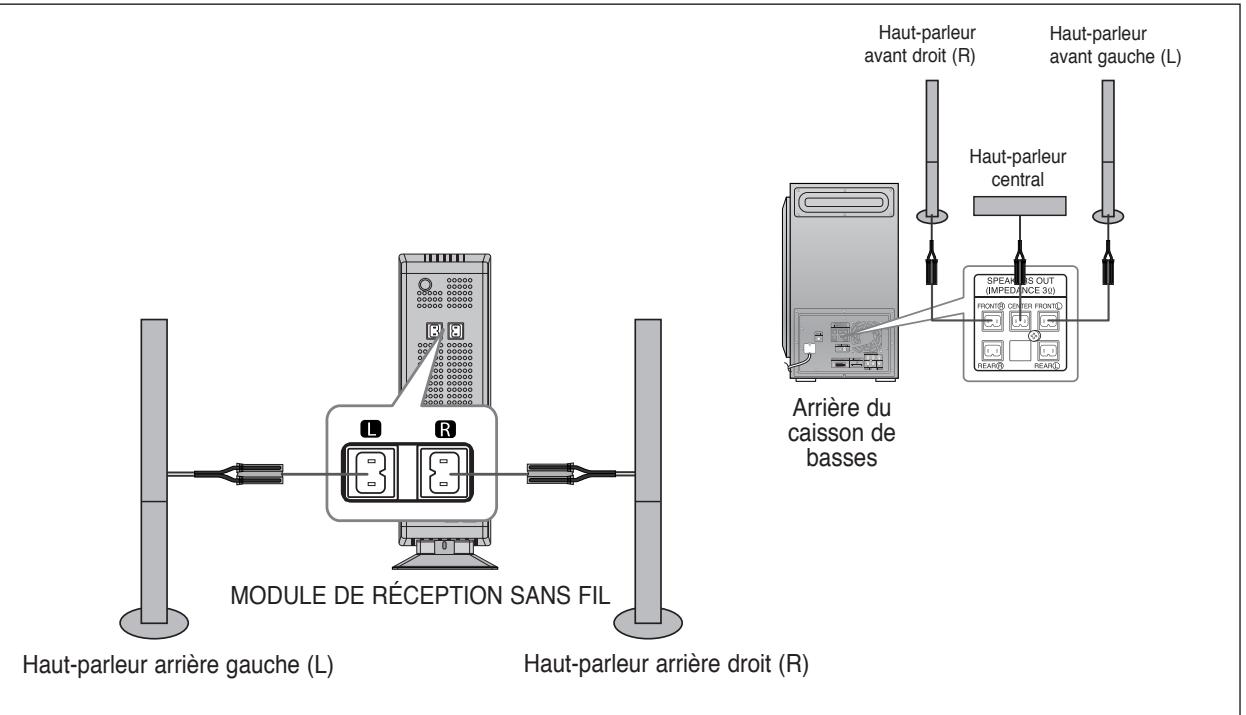

Comment installer les enceintes sans fil arrière ?

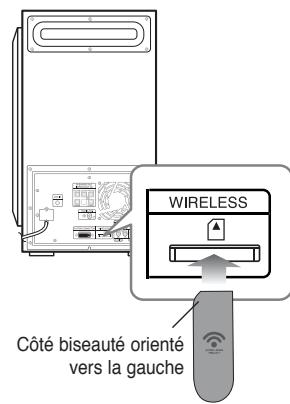

Vous devez acheter le module optionnel SWA-3000. Insérez la carte TX dans le port prévu à l'arrière du caisson de basses. Branchez les enceintes arrière sur le récepteur sans fil et allumez-le. Suivez la procédure de réinitialisation si nécessaire (voir manuel).

Puis-je lire des disques Blu-ray ?

Non, ce lecteur est conçu pour les DVD, SACD, CD et autres formats listés. Il ne lit pas les Blu-ray. Pour lire des Blu-ray, vous avez besoin d'un lecteur spécifique.

Comment mettre à jour le firmware ?

Ce produit ne prend pas en charge les mises à jour par USB ou réseau. Les fonctionnalités sont fixes. Pour tout problème, contactez le service client Samsung.

Pourquoi l'image ne s'affiche-t-elle pas ?

Vérifiez la connexion vidéo (HDMI, composite ou composante) et sélectionnez la bonne source sur votre téléviseur. Assurez-vous que le disque est compatible (code de région, format). Si l'écran reste noir, appuyez sur TV/VIDEO sur la télécommande.

Comment utiliser la fonction d'étalonnage automatique du son ?

Branchez le micro fourni au connecteur ASC du caisson de basses. Placez-le à votre position d'écoute. Appuyez sur la touche ASC de la télécommande. Le système émet des signaux et règle automatiquement les niveaux et retards des enceintes.

Que faire en cas de code d'erreur ?

Les codes d'erreur comme 'Erreur format disque' indiquent un disque incompatible. Assurez-vous que le disque est propre et inséré correctement. Si le problème persiste, éteignez l'appareil, attendez quelques minutes et rallumez. Consultez le manuel pour les codes spécifiques.

MODE D'EMPLOI HT-TXQ120T SAMSUNG

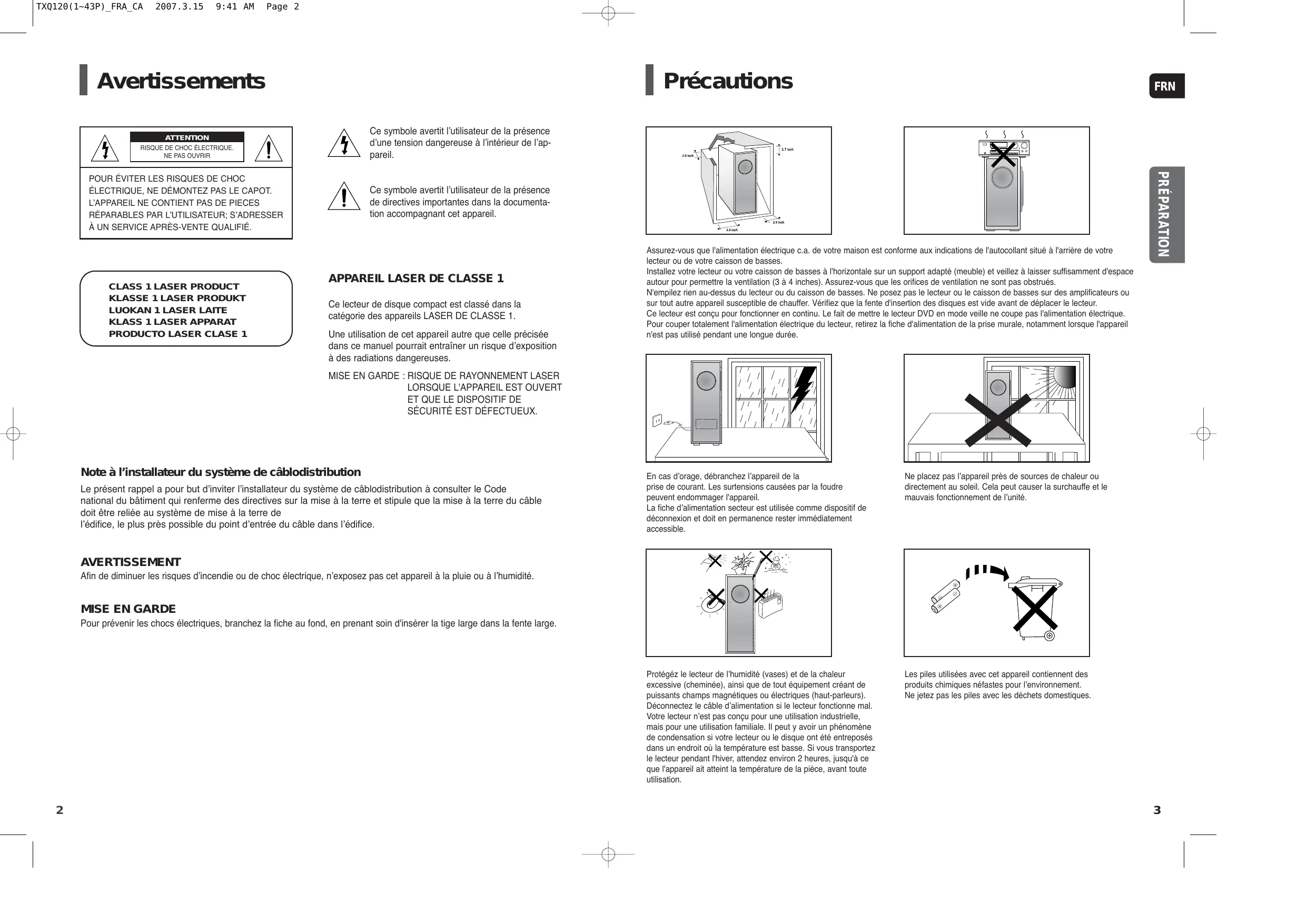

Ce symbole avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

Appareil LASER de CLASSE 1

Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.

Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d'exposition à des radiations dangereuses.

MISE EN GARDE : RISQUE DE RAYONNEMENT LASER

LORSQUE L'APPAREIL EST OUVERT

ET QUE LE DISPOSITIF DE

SECURITE EST DEFECTUEUX.

Note à l'installateur du système de câblodistribution

Le présent rappel a pour but d'inviter l'installateur du système de câblodistribution à consulter le Code

national du bâtiment qui renferme des directives sur la mise à la terre et stipule que la mise à la terre du câble doit être reliée au système de mise à la terre de

l'édifice, le plus près possible du point d'entrée du cable dans l'édifice.

Avertissement

Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Mise en GARDE

Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

Précautions

Assurez-vous que l'alimentation électrique CA de votre maison est conforme aux indications de l'autocollant situé à l'arrière de votre lecteur ou de votre caisson de basses.

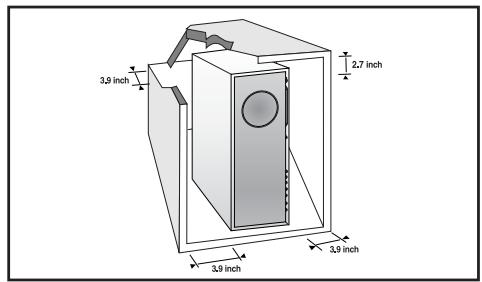

Installez le lecteur ou le caisson de basses à l'horizontale sur un support adaptable (meuble) et veillez à laisser suffisamment d'espace autour pour permettre la ventilation (3 à 4 inches). Assurez-vous que les orifices de ventilation ne sont pas obstrués.

N'empilez rien au-dessus du lecteur ou du caisson de basses. Ne posez pas le lecteur ou le caisson de basses sur des amplificateurs ou sur tout autre appareil susceptible de chauffer. Vérifiez que la fente d'insertion des disques est vide avant de déplacer le lecteur.

Ce lecteur est conçu pour fonctionner en continu. Le fait de mettre le lecteur DVD en mode veille ne coupe pas l'alimentation électrique.

Pour couper totalement l'alimentation électrique du lecteur, retirez la fiche d'alimentation de la prise murale, notamment lorsque l'appareil n'est pas utilisé pendant une longue durée.

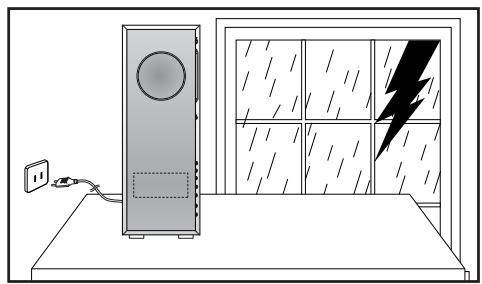

En cas d'orage, débranchez l'appareil de la

prise de courant. Les surtensions causées par la foudre peuvent endommager l'appareil.

La fiche d'alimentation secteur est utilisée comme dispositif de déconnexion et doit en permanence rester immédiatement accessible.

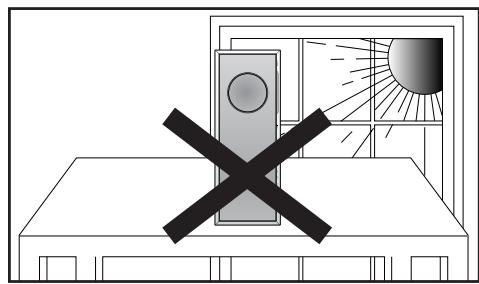

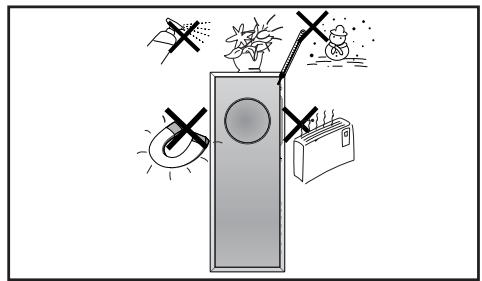

Ne placez pas l'appareil près de sources de chaleur ou directement au soleil. Cela peut causer la surchauffe et le mauvais fonctionnement de l'unité.

Protégez le lecteur de l'humidité (vases) et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs).

Déconnectez le cable d'alimentation si le lecteur fonctionne mal. Notre lecteur n'est pas conçu pour une utilisation industrielle, mais pour une utilisation familiale. Il peut y avoir un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est BASSE. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.

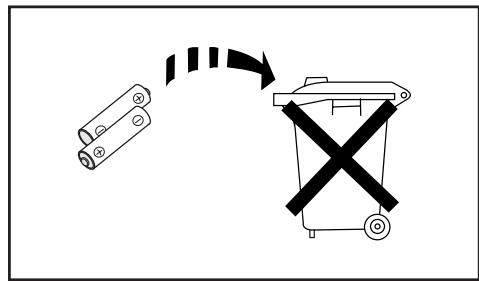

Les piles utilisées avec cet appareil contiennent des produits chimiques néfastes pour l'environnement.

Ne jetez pas les piles avec les déchets domestiques.

Lecture multidisque et syntoniseur FM

Le HT-TXQ120 réunit le comport d'une lecture multidisque, y compris DVD-AUDIO, DVD-VIDEO, ACD, CD, MP3-CD, WMA-CD, DivX, CD-R/RW et DVD±R/RW et un symtonisateur FM de qualité, le tout en un seul lecteur.

Compatible dvd-audio

Essayez la performance audio de qualité très élevée du DVD-Audio. Le convertisseur numérique-analogique 24-bit/192kHz incorpore permet à ce lecteur de fournir un son d'une qualité exceptionnelle en termes de gamme d'amplification, de résolution de niveau faible et de détails de haute fréquence.

Prise en charge de la fonction HOTE USB

Vouleznecter des périhriques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargées à partir d'un ordinateur, écouter de la musique et visionner des images.

Lecture SACD

Vouloir écouter un son multi-canaux d'une qualité supérieure à celle d'un CD ordinaire.

Dolby pro logic II

Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux audio multi-voies qui améliore l'actuel système Dolby Pro Logic.

DTS (digital theater systems)

DTS est un format de compression audio développé par Digital Theater Systems Inc. Il offre un son de canal 5.1 à pleine fréquence.

Fonction économiqueur d'écran du téléviseur

Le HT-TXQ120 allume et éteint automatiquement l'écran de votre téléviseur après 3 minutes en mode Stop. Le HT-TXQ120 passe automatiquement en mode économie d'énergie après 20 minutes en mode économiseur d'écran.

Fonction économique d'énergie

Le HT-TXQ120 se ferme automatiquement après 20 minutes en mode arrêt.

Écran du téléviseur personnalisé

Le HT-TXQ120 vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et la met en fond d'écran.

L'interface HDMI transmet les signaux audio et vidéo du DVD simultanément et génère ainsi une image plus claire. Les supports 1080p produisent des images encore plus claires.

Table des matières

Avertissements 2 Précautions 3 Caractéristiques 4 Remarques sur les disques 6 Description 8

Connexions

Installation des enceintes 12 Installation du lecteur de DVD. 13 Connexion des haut-parleurs 14 Brancher l'amplificateur/récepteur sans fil. 17 Branchement de la sortie vidéo au téléviseur 19 Branchement des entrées/sorties HDMI 20 Fonction HDMI 21 Branchement d'un périphérique audio externe 22 Connexion de l'antenne FM 23

Fonctionnement

Avant de dire le Manuel d'utilisation 24 Avant d'utiliser votre système home cinema. 25 Lecture des disques 26 Lecture SACD (Super Audio CD) 27 Lecture de CD MP3/WMA 28 Lecture de fichier JPEG 29 Lecture DivX 30 Utilisation de la fonction Lecture 32 Affichage des informations du disque. 32 Vérifier la durée résiduelle 33 Lecture rapide 33 Lecture lente 33 Sauter des Scènes/Chansons 34 Répétition de lecture 35 Pour sélectionner le mode Répartition de lecture dans l'écran d'informations du disque 35 Répetition de lecture A-B 36 Fonction Step. 36 Fonction Angle 37 Fonction Zoom (Agrandissement de I'ecran) 37 Fonction EZ VIEW 38 Groupe Bonus. 38 Pages de navigation 38 Fonction de selection de la langue audio. 39 Fonction de selection de la langue des sous-titres..39 Passer directement à une scène ou une chanson...40 Utilisation du menu du disque 41 Utilisation du menu du titre. 41 Lecture de fichiers multimédia à l'aide de la fonction USB HOST (HOTE USB) 42

Paramètres 44 Configuration de la langue. 44 Configuration du type de l'écran du téléviseur 45 Configuration du contrôle parental (Niveau de classement) 46 Configuration du mot de passe 46 Paramètre le papier peint 47 Pour sélectionner l'un des trois papiers peints que vous avez créés. 47 Mode Lecture de DVD 48 Enregistrement DivX (R) 48 Mode de lecture SACD 49 Configuration du mode des enceintes 49 Configuration du temps de retard. 50 Configuration du test de tonalité 51 Configuration audio. 52 Configuration de la compression DRC (Compression de la plage dynamique) 53 Paramétrage AV SYNC 53 Mode Dolby Pro Logic II 54 Effet Dolby Pro Logic II 55

Réglage de l'étalonnage automatique du son............56 Mode Live Surround 58 Écouter la radio 60 Fonctions pratiques 61 Commande du téléviseur avec la télécommande.....62 Dépannage 64 Précautions dans la manipulation et la conservation des disques 66 Liste de code des langues. 67 Liste de produits avec fonction Lecture USB 68 Caractéristiques 69

Remarques sur les disques

AUDIO/VIDEO

DVD (Digital Versatile Disc) offre des images et dessons fantastiques, grâce au son ambiphonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets pleins de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur. (Votre lecteur DVD ne pourrait lire que des DVD ayant le même code de région.)

Disques lisibles

Type de disque	Marque (Logo)	Signaux enregistrés	Taille du disque	Durée maximale de lecture
DVD-AUDIODVD-VIDEO	AUDIO/VIDEO	Audio + Video	5"	Environ 240 minutes (une face)
				Environ 480 minutes (deux faces)
			3 1/2"	Environ 80 minutes (une face)
				Environ 160 minutes (deux faces)
AUDIO-CD	COMPACTDISC DIGITAL AUDIO	Audio	5"	74 min.
			3 1/2"	20 min.
DivX	DIVX	Audio + Video	5"	74 min.
			3 1/2"	20 min.
Super Audio CD	SUPER AUDIO CD	Audio	5"	74 min.

N'utilisez pas les types de disques suivants!

• Les disques LD, CD-G, CD-I, CD-ROM et DVD-ROM ne peuvent être lus avec ce lecteur.

Si vous utilisez ce type de disques, un message (Erreur format disque) s'affiche sur l'écran du téléviseur.

• Des disques DVD achetés à l'étranger pourraient ne pas fonctionner sur ce lecteur.

Si vous utilisez ce type de disques, un message s'affiche sur l'écran du téléviseur.

Protection contre la copie

• De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n'obtenez que des images déformées par le système de protection des disques DVD.
• Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies. L'utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l'usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques ou le démontage sont interdits.

Disques cd-r

• Selon le périphérique utilisé pour la gravure du disque (graveur de CD ou PC) et l'état du disque, il est possible que certains CD-R ne puissent pas être lus.
• Utilisez un disque CD-R de 650Mo/74 minutes. Si possible, n'utilisez pas de disque CD-R d'une taille supérieure à 700Mo/80 minutes étant donné qu'il risque de ne pas être lu.
• Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.
• Seuls les CD-R correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques cd-r MP3

• Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial.
• Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128Kbps.
• Seuls les fichiers ayant l'extension peuvent être lus.
• Seuls les disques multisessions peuvent être lus. S'il y a un segment vide sur le disque Multisession, le disque ne sera lu que jusqu'au segment vide.
• Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c'est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32Kbps ~ 320Kbps), il est possible que le son saute au cours de la lecture.
• Un maximum de 500 pistes peuvent être lues par CD.
• Un maximum de 300 dossiers peuvent être lus par CD.

Disques cdr JPEG

• Seuls les fichiers ayant l'extension peuvent être lus.
• Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).
• Seul un disque multisessions peut être lu. S'il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu'au segment vide.
• Vous pouvez enregistrer jusqu'à 9 999 images sur un CD.
• Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo peuvent être lus.
• Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

Dvd±r/rw, cd-r/rw, disques divx

• Ce produit ne prend en charge que les formats d'encodage autorisés par DivX Networks, Inc. Ainsi, il est possible qu'un fichier DivX créé par l'utilisateur ne puisse pas être lu.
• Toute mise à jour du logiciel avec des formats non pris en charge est impossible.

(Ex. : QPEL, GMC, résolutions supérieures à 720x480 pixels, etc.)

• Les sections comportant un taux d'images élevé ne pourraient peut-être pas être lues pendant la lecture d'un fichier DivX.
• Pour toute information complémentaire sur les formats autorisés par DivX Networks, Inc., visiter le site www.divxnetworks.net.

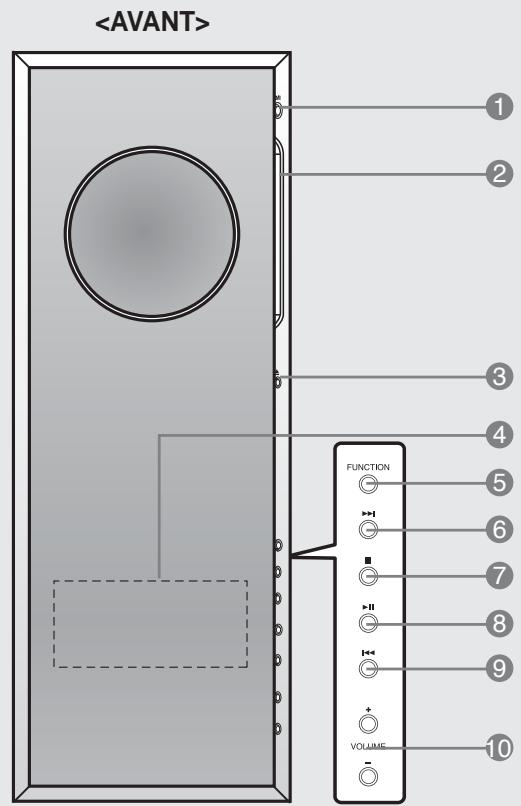

Unité principale

1 Bouton d'alimentation (1/1) 2 Fente d'insertion des disques 3 Bouton d'éjection 4 Panneau d'affichage 5 Touche Function [Fonction] 6 Touche Tuning Up et Skip (▶▶) [Syntonisation + et Saut] 7 Touche Stop (■)

8 Touche Play/Pause (▶II) [Lecture/Pause] 9 Touche Tuning Down et Skip (1) [Syntonisation - et Saut] 10 Commande de réglage du volume 11 Câble de connexion du système 12 Connecteurs d'entrée optique numérique externe 2 Utilisez cette connexion pour les appareils externes avec sortie numérique.

13 Connecteurs d'entrée optique numérique externe 1 Utilisez cette connexion pour les appareils externes avec sortie numérique. 14 Port de sortie HDMI 15 Port d'entrée HDMI 16 Port USB 17 Prise casque

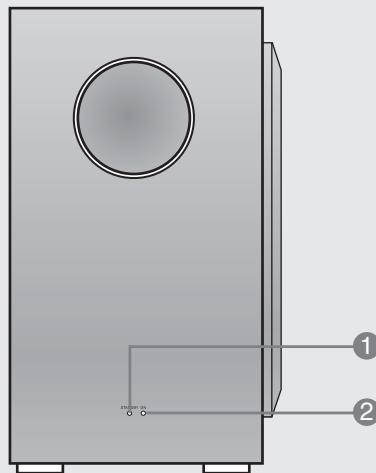

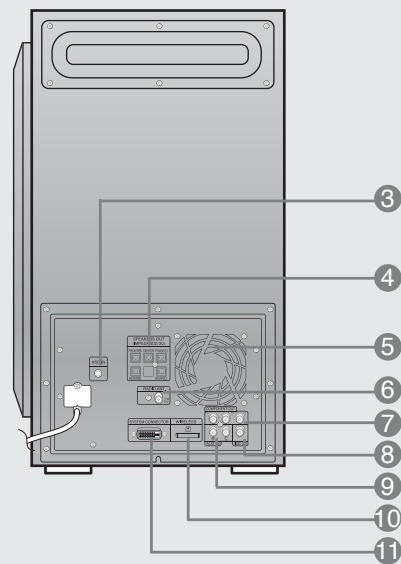

Caisson de basses

1 Voyant de veille 2 Témoin d'alimentation 3 Connecteur d'entrée de calibration du son auto 4 Bornes de sortie des enceintes 5.1 5 Ventilateur de refroidissement

6 Prise COAXIALE 75Ω FM 7 Prises de SORTIE COMPONENTVIDEO Branchez un téléviseur avec des entrées component video sur ces prises. 8 Connecteur de sortie video Branchez les prises d'entrée video du télévisuer (VIDEO IN) au connecteur (VIDEO OUT).

9 Connecteurs d'entrée des périphériques audio extérieurs 10 Port de connexion de carte TX (Wireless) 11 Connecteur du système

Accessoires

Télécommande

Câble video

Micro à étalonnage automatique du son

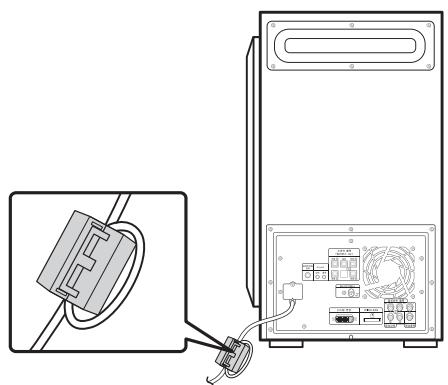

Noyau (4EA) (noyau torque en

Support de câble (3EA)

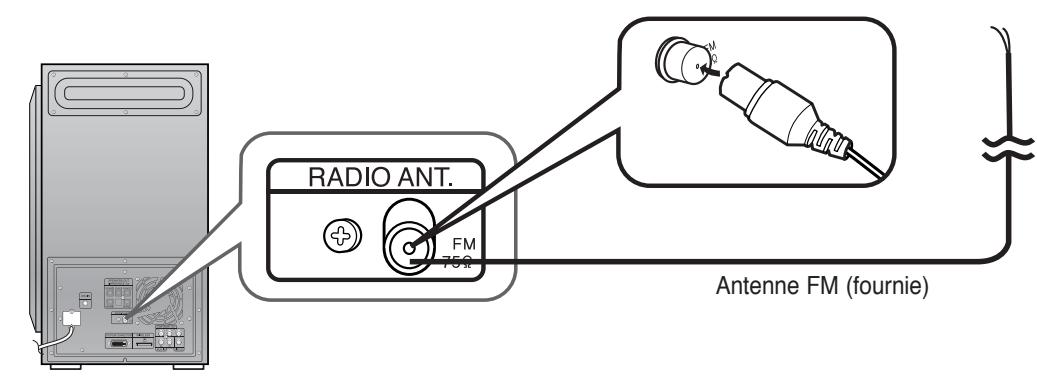

Antenne FM

Cable HDMI

Manuel de l'utilisateur

Base du support

SUPPORT

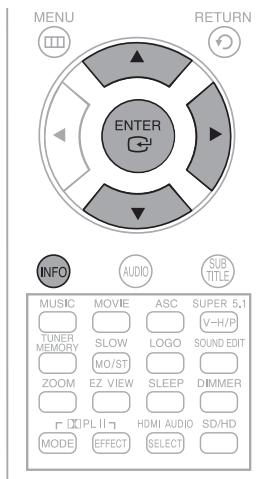

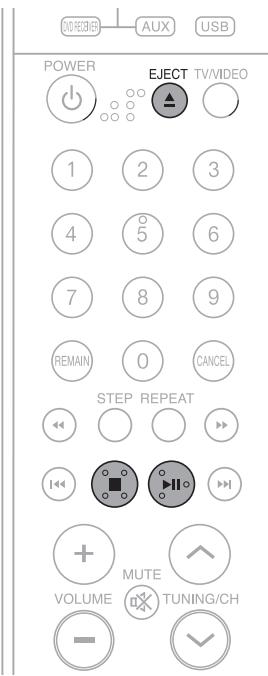

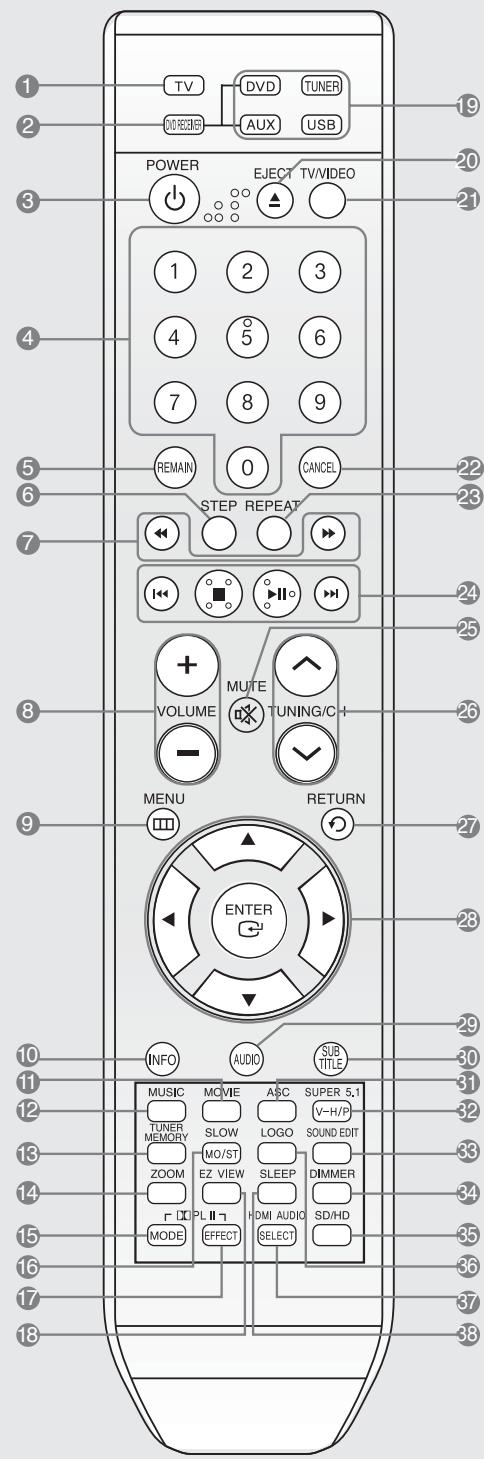

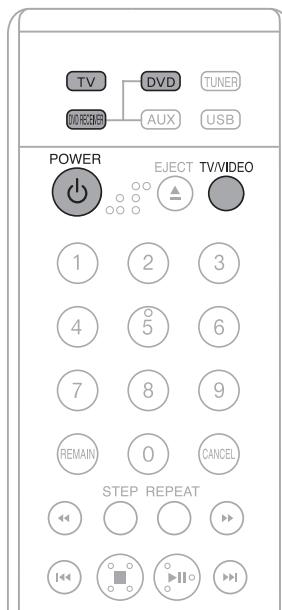

Télécommande

1. Touche TV
2. Touche DVD RECEIVER
3. Touche POWER
4. Touches numériques (0~9)
5. Touche REMAIN (RESTANT)
6. Touche STEP
7. Touche RECHERCHER
8. Touche VOLUME
9. Touche MENU
10. Touche INFO
11. Touche MOVIE
12. Touche MUSIC
13. Touche TUNER MEMORY
14. Touche ZOOM
15. Touche PL II MODE
16. Touche SLOW, MO/ST
17. Touche PL II EFFECT
18. Touche EZ VIEW
19. DVD Touche DVD AUX Touche AUX TUNER Touche TUNER USB Touche USB
20. Touche EJECT
21. Touche TV/VIDEO
22. Touche CANCEL

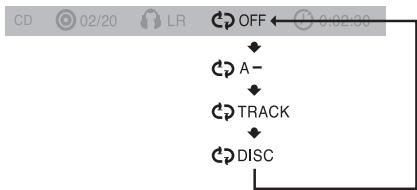

23. Touche REPEAT
24. Touche Play/Pause (Lecture/Pause) Touche Stop Touche de syntonisation des présélections/saut
25. Touche MUTE
26. Touche TUNING/CH
27. Touche RETURN
28. Curseur/Touche Entrée
29. Touche AUDIO
30. Touche SUBTITLE
31. Touche ASC (étalonnage automatique du son)
32. Touche SUPER 5.1, V-H/P (casque audio virtuel)
33. Touche SOUND EDIT
34. Touche DIMMER
35. Touche SD (définition standard)/HD (haute définition)
36. Touche LOGO

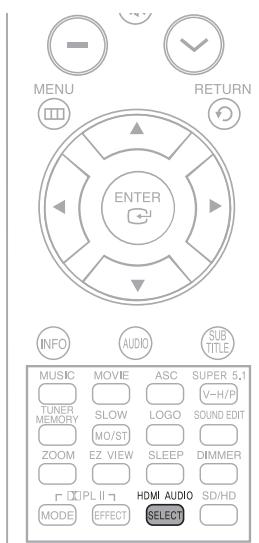

37. Touche HDMI AUDIO SELECT
38. Touche SLEEP

Insérez les piles de la télécommande

1 Retirez la protection de la batterie en suivant la direction de la flèche. 2 Insérez deux piles 1.5V AAA, en prenant soin de bien respecter la polarité (+ et -). 3 Replacez le cache piles.

Suivez ces instructions pour éviter toute sortie ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité: (+) à (+) et (-) à (-).
• Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.
• Remplacez toujours les deux piles en même temps.
• N'exposez pas les piles à la chaleur ou à une flamme.

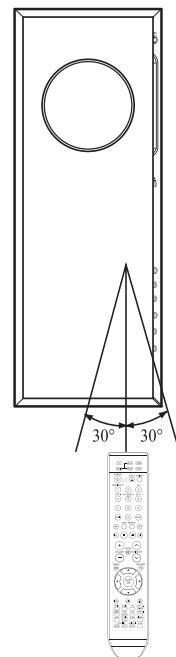

Portée de la télécommande

La télécommande peut être utilisée jusqu'à environ 7 metres/23 pieds en ligne droite.

Elle peut aussi fonctionner avec un angle horizontal de à partir du capteur de l'appareil.

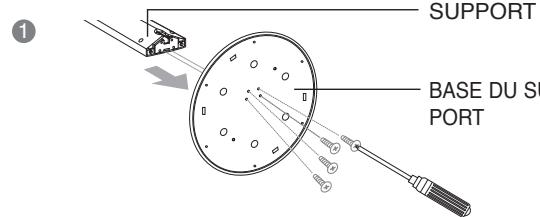

Installation de l'enceinte sur son support

1 Mettez le support la tête en bas et installez-le sur sa base. 2 Serrez les quatre vis situées sur la face inférieure de la base. 3 Posez le support par terre et serrez les deux vis situées derrière lui. 4 Mettez l'enceinte en place sur le support. 5 Serrez les deux vis situées à l'arrière de l'enceinte. 6 Votre enceinte est maintenant correctement assemblée.

• Veillez à ce que l'enceinte soit installée sur une surface plane et stable. Dans le cas contraire, elle risque de basculer et de tomber.

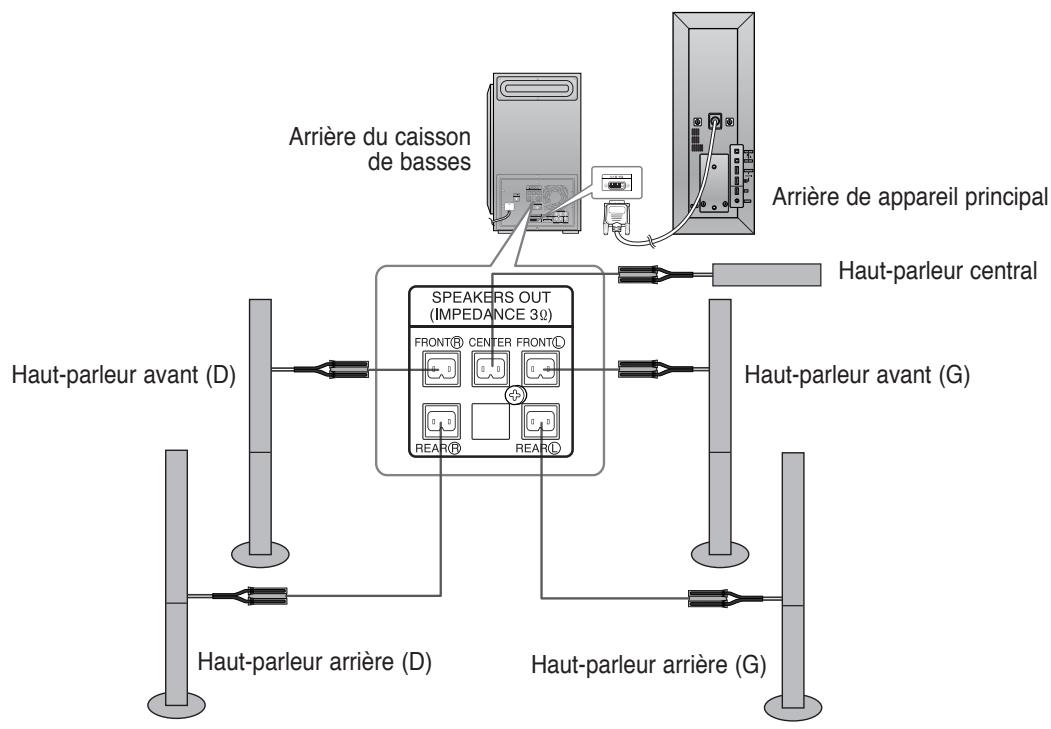

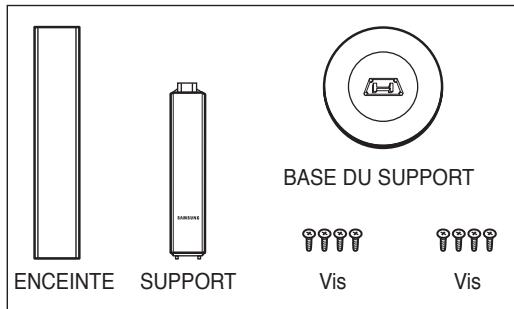

Solutions d'enceintes

Veuillez vérifier que le carton d'emballage contient bien tous les éléments suivants.

Enceinte avant/arrière (4EA)

Les enceintes avant et les enceintes arrière sont emballées séparément tel qu'indiqué sur l'illustration.

Haut-parleur central

Caisson de basses

Accessoires pour enceintes

Cable d'enceinte (5 EA)

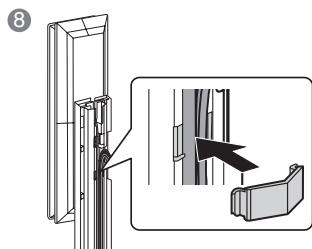

Installation du lecteur de DVD

Noyau du Système de câbles de ferrite toroidaux - connexion appareil principal

9 0

PROTECTION ARRIÈRE

11 Système de câbles de connexion - Appareil principal au caisson de basses SUPPORT BASE DU SUPPORT

1 Mettez le support en place sur sa base et serrez les quatre vis situées au bas de la face inférieure de cette dernière. 2 Desserrez les deux vis situées en bas du panneau de protection arrêté. 3 Déposez le panneau de protection arrêté en le boulevant. Fixez appareil principal en alignant les quatre saillies situées à l'arrière de l'appareil avec les trous de fixation situés sur le support. 5 Serrez les deux vis situées au milieu du support. 6 Ouvrez le tore en tirant vers le haut et branchez le cable de connexion du système. Fermez-le en appuyant vers le bas jusqu'à ce qu'un clic se fasse entendre. 7 Faites passer le cable dans le trou de fixation du cable situé sur le support. 8 Pour fixer le cable, insérez le support de cable dans le trou situé sur le socle. 9 Laissez le cable passer dans le trou situé au fond du panneau de protection arrêté et refermez ce dernier. 10 Resserrez les deux vis situées en bas du panneau de protection arrêté. 11 Ouvrez le tore en tirant vers le haut et branchez le cable de connexion du système. Fermez-le en appuyant vers le bas jusqu'à ce qu'un clic se fasse entendre.

• Le noyau torique toroidal est conçu afin de réduire les ondes électromagnétiques causant des interférences.

Veuillez vérifier que le carton d'emballage contient bien tous les éléments suivants.

BASE DU SUPPORT

Vis (6EA)

Support de câble (3EA)

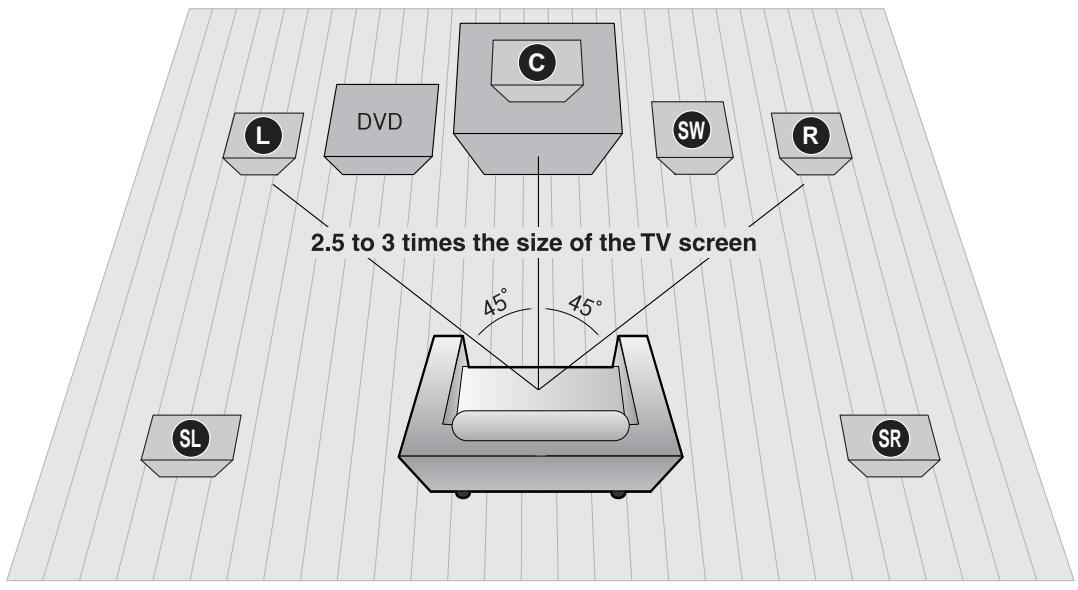

Connexion des haut-parleurs

Avant de déplacer ou d'installer le produit, veillez à ce qu'il soit éteint et débranché.

Emplacement du lecteur DVD

• Placez-le sur un meuble, une étagère ou dans le meuble sous le téléviseur.

Enceintes avant LRR

• Placez les enceintes en avant de votre position d'écoute, de manière à ce qu'elles soient dirigeées vers vous et inclinées vers l'intérieur (environ).
• Placez les enceintes de manière à ce que leur haut-parleur d'aigus soit à la même hauteur que votre oreille.
• Alignez la face avant des enceintes avant avec la partie avant de l'enceinte centrale ou placez-les légèrement en avant de l'enceinte centrale.

Enceinte centrale

• Il est conseillé de l'instruire à la même hauteur que les enceintes avant.
• Vous pouvez également l'instruire directement au-dessus ou en-dessous du téléviseur.

Sélection de la position d'écoute

La position d'écoute devrait se situer à une distance d'environ 2 fois et demi à 3 fois la taille de l'écran du télévisueur.

Pour des téléviseurs 32" 2 à 2,4 m (6 à 8 pieds) Pour des téléviseurs 55" 3,5 à 4 m (11 à 13 pieds)

Enceintes arrière

• Placez ces enceintes derrière votre position d'écoute.
• Si l'espace disponible est insuffisant, placer ces haut-parleurs l'un en face de l'autre.
• Placez-les à environ 60 - 90 cm (2 à 3 pieds) au-dessus de votre oreille, légèrement inclinées vers le bas.

Contrairement aux enceintes avant et centrale, les enceintes arrière sont principalement utilisées pour : gérer les effets sonores. Vous n'entendrez pas de son ensorting systématiquement.

Caisson de basses

• La position du caisson de basses n'est pas aussi critique. Placez-le à l'endroit de votre choix.

Connexion des enceintes

1. Appuyez sur le levier et maintenez-le en position ouverte. 2. Insérez le câble noir dans la borne noire (-) et le câble rouge dans la borne rouge (+) puis relâchez l'ergot. 3. Branchez les connecteurs à l'arrière du caisson de basses.

Assurez-vous que les couleurs des bornes des haut-parleurs correspondent aux couleurs des prises de connexion.

• Ne laissez pas les enfants jouer avec les haut-parleurs. Ils pourraient se blesser si un haut-parleur tombait. Lorsque vous branchez les cables sur les haut-parleurs, assurez-vous de respecter la polarité (+ / - )
• Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afin d’empêcher ces derniers de mettre les doigts ou des substances étrangères dans l’évent (ouverture) du caisson de basses.
• Ne pas suspendre le caisson de basses sur le mur par le trou.

• Si vous placez un haut-parleur à proximité de votre ensemble téléviseur, il se peut qu'il y ait une distorsion au niveau de la couleur de l'écran en raison du champ magnétique produit par le haut-parleur. Dans ce cas, éloignez-le.

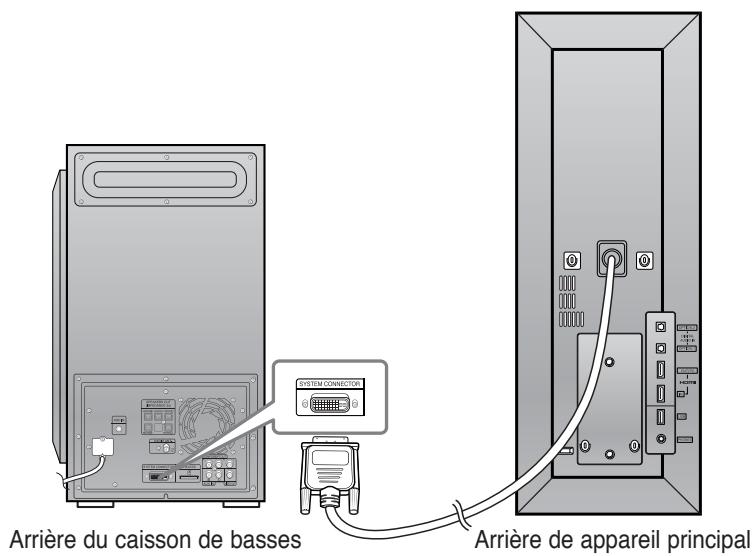

Raccordement du caisson de basses à appareil principal

Branchez le câble de connexion de l'appareil principal au connecteur approprié du caisson de basses.

Fonctions du caisson de basses

Caisson de basses : Grâce à son amplificateur 185 W intégré, le caisson de basses produit des sons riches en basses.

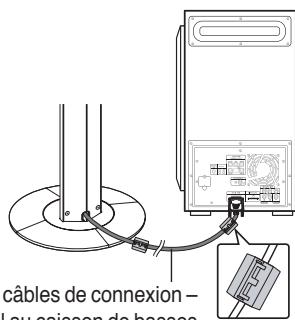

Insertion d'un noyau dans le câble d'alimentation du caisson de basses

L'insertion d'un noyau dans le cordon d'alimentation du caisson de basses permet de prévenir les évventuels dysfonctionnements dus à l'instabilité électrique.

1. Tirez sur la languette de maintien du noyau de ferrite toroidal pour l'ouvrir. 2. Enroulez les fils du haut-parleur. 3. Insérez le noyau de ferrite toroïdal tel qu'indiqué sur l'illustration et appuyez dessus jusqu'à ce que vous entendiez un.

Brancher l'amplificateur/récepteur sans fil

Pour connecter les haut-parleurs arrière à l'aide de la technologie sans-fil, il est nécessaire de faire l'acquisition d'un amplificateur/recepteur sans fil et d'une carte TX auprès de votre fournisseur.

Instructions si vous avez acheté le module de réception sans fil (réf. SWA-3000) proposé en option

CARTE TX

1. Branchez les haut-parleurs avant, le haut-parleur central et le caisson de basses (subwoofer) en suivant les instructions à la page 15 et 16. 2. Après avoir vérifié que le caisson de basses était bien éteint, insérez la carte TX dans le port de lecture de carte TX (WIRELESS) situé à l'arrière du caisson de basses.

Tenez la carte TX de manière à ce que le côté en diagonale soit orienté vers la gauche et insérez-la dans le port. La carte TX permet au caisson de basses et au récepteur sans fil de communiquer entre eux.

3 Branchez les haut-parleurs gauche et droit dans l'amplificateur/récepteur sans fil. 4 Branchez l'alimentation de l'amplificateur/récepteur sans fil dans la prise murale et allumez-le en appuyant sur le bouton.

• Ne pas insérer une autre carte que la carte TX désignée pour ce produit.

Le produit pourrait être endommagé ou la carte difficile à retirer.

• Ne pas insérer la carte TX à l'envers ou dans le mauvais sens.
• Si la carte TX est insérée, aucun son n'est émis des connecteurs du haut-parleur arrêté sur le caisson de basses.

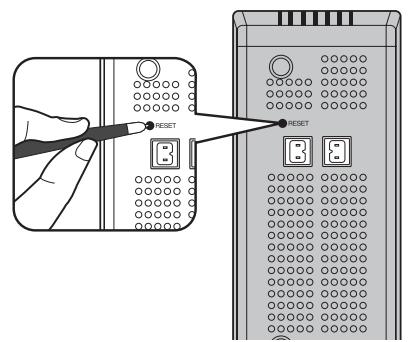

Réinitialisation de la communication sans fil

Réinitialisez le système en cas d'erreur de communication ou si la diode bleue Link (Lien) située sur le récepteur sans fil ne s'allume pas et que le message clignote sur l'écran de l'appareil principal.

Pour réinitialiser le système, l'appareil principal et le module de réception sans fil (SWA-3000) doivent être en mode veille.

1 Éteindre appareil principal et développer la touche REMAIN de la télécommande enfoncée pendant 5 secondes. Le voyant STANDBY (VEILLE) de la façade du module de réception sans fil clignote. 2 Mettre le module de réception sans fil sous tension et, à l'aide de la pointe d'un stylo à bille ou d'une pince à épiler, appuyer 2 ou 3 fois sur la touche RESET située à l'arrière de l'appareil. Le voyant STANDBY (VEILLE) de la façade du module de réception sans fil clignote deux fois. 3 Mettre appareil principal sous tension. Le voyant Link du module de réception sans fil s'allume lorsquela configuration est terminée. Si l'appareil reste en mode veille, répéter les étapes 1 à 3 ci-dessus.

• Une fois la configuration du module de réception sans fil terminée, aucun signal audio ne provient du connecteur de sortie du haut-parleur arrière situé à l'arrière du caisson de basses. Lantenne de réception sans fil est intégrée dans le module de réception sans fil. Maintenir l'appareil à l'abri de l'humidité. Pour des performances d'écoute optimales, vérifier que la zone située autour du module de réception sans fil est dégagée.
• Les haut-parleurs arrière sans fil n'émettront du son qu'en mode DVD 5.1-CH ou Dolby Pro Logic II.
• En mode 2-CH, aucun son ne sera émis par les haut-parleurs arrêté.

• Placer le module de réception sans fil à l'arrière de la position d'écoute. Si le module est trop proche de l'unité principale, des interruptions de son peuvent se produire à cause d'interférences.
• Si vous utilisez un appareil tel qu'un four à micro-ondes, une carte LAN sans fil, un équipement Bluetooth ou tout autre appareil utilisant la même fréquence (2,4 GHz) à proximité du système, des interruptions de son peuvent se produire à cause des interférences.
• La distance de transmission des ondes radio est d'environ 10 mètres, mais elle peut varier en fonction de l'environnement. Si un mur en béton ou une paroi métallique se trouve entre appareil principal et le module de réception sans fil, le système risque de ne pas fonctionner, car les ondes radio ne peuvent pas traverser le métal.

Branchement de la sortie vidéo au téléviseur

Choisissez l'une des trois méthodes de branchement du téléviseur proposées.

Méthode 1 : HDMI.... (qualité optimale)

Branchez le câble HDMI fourni à partir de la prise HDMI OUT située à l'arrière de l'appareil principal à la prise HDMI IN de votre téléviseur.

Méthode 2 : composant.... (meilleure qualité)

Si votre téléviseur est équipéd d'entrées vidéo composante, branchez un câble vidéo composante (non fourni) entre les prises Pr, Pb et Y situées à l'arrière du caisson de basses et les prises correspondantes de tout téléviseur.

Méthode 3 : video composite.... (bonne qualité)

Reliez la prise VIDEO OUT (SORTIE VIDO) située à l'arrête du caisson de basses à la prise VIDEO IN (ENTRÉE VIDO) de votre télévisuer à l'aide du cable video fourni.

• Ce produit utilise le mode Interlace scan [Balayage entrelacé] 480i pour la sortie composante.
• Après avoir fait la connexion vidéo, réglez la source d'entrée vidéo sur votre téléviseur pour faire correspondre la sortie vidéo (HDMI, composante ou composite) sur votre cinéma maison. Consultez le manuel de l'utilisateur fourni avec votre téléviseur pour obtenir plus de renseignements sur la manière de sélectionner la source d'entrée vidéo de votre téléviseur.

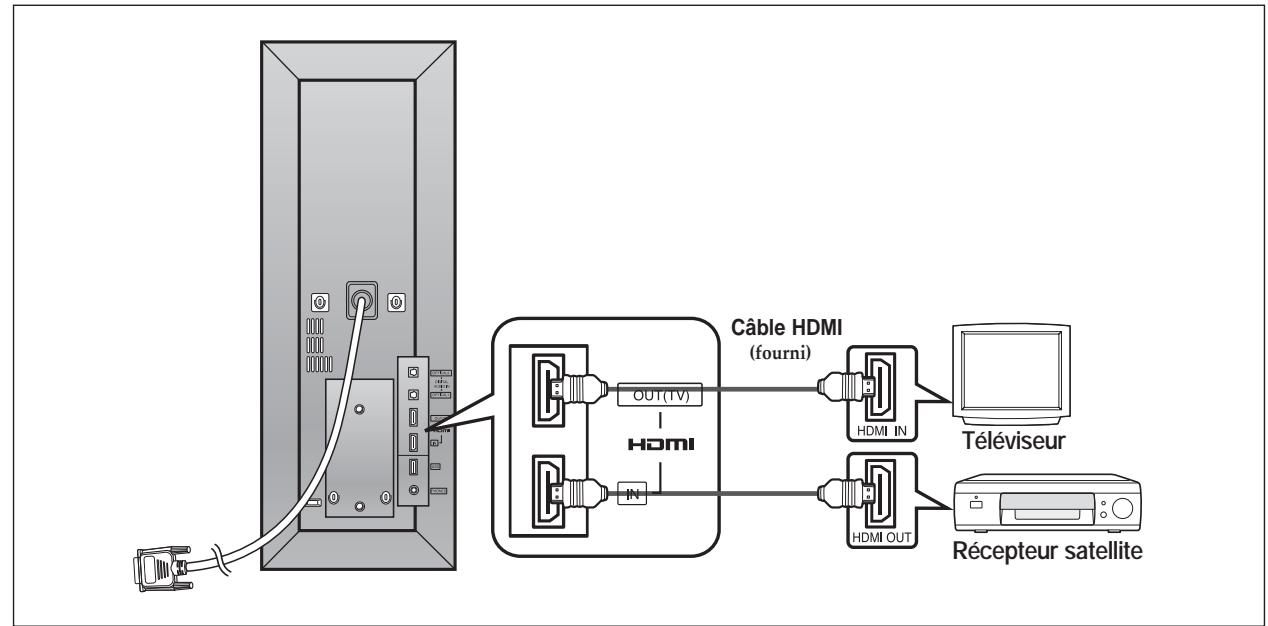

Branchement des entrées/sorties HDMI

L'interface HDMI (High-Definition Multimedia Interface - Interface multimédia haute définition) est une spécification d'interface numérique de type télévision de nouvelle génération qui permet de transmettre des signaux audio et vidéo dérivatifs via un cable unique. De plus, elle vous permet de profiter d'un son numérique multi-canaux.

1. Reliez la prise d'entrée HDMI (HDMI IN) de cet appareil à la prise de sortie HDMI (HDMI OUT) de votre récepteur satellite. 2. Reliez le port de sortie HDMI de cet appareil au port d'entrée HDMI de votre téléviseur. 3. Appuyez sur la touche AUX de la télécommande pour selectionner.

• Vous pouvez également utiliser le bouton FUNCTION (FUNCTION) de l'appareil principal
• Les différents modes disponibles sont définis comme suit :

• Les données audio des disques SACD ne sont pas prises en charge par le mode HDMI. Les DVD dont les droits d'auteurs sont protégés par un dispositif CPPM ne peuvent etre lus que sur un systeme prenant en charge ce dispositif.
• La qualité du son produit via la prise HDMI (fréquence d'échantillonnage et débit binaire) peut être limitée par les performances de l'appareil connecté.
• La connexion HDMI prend en charge les données vidéo et les données audio. Par conséquent, aucun câble audio supplémentaire n'est requis.
• Aucun signal vidéo ou audio HDMI provenant d'un décodeur n'est émis par cet appareil si ce dernier est éteint.
• Il est impossible de modifier la résolution vidéo en mode HDMI IN.
• Lorsque la sortie d’un périhérique externe est branchée sur l’entrée DVI/HDMI de cet appareil, son est émis. Dans ce cas, vous pouvez écouter le son numérique en reliant la sortie optique (Optical OUT) du périhérique source (décodeur) à l’entrée optique (Optical IN 1 ou 2) de cet appareil.

Prise en charge du système de protection des contenus numériques haute définition (HDCP)

Pour lire un contenu numérique au moyen d’une connexion HDMI, le périphérique externe et le téléviseur doivent prendre en charge le système de protection des contenus numériques haute définition (HDCP). Ce produit prend en charge le système HDCP.

COMPATIBILITÉ AVEC UN TÉLÉVISEUR PRENANT EN CHARGE LA TECHNOLOGIE HDMI
Téléviseur équipé d'une prise HDMI.	Vidéo/audio
Téléviseur équipé d'une prise DVI-D(téléviseur prénant en charge le système HDCP)	Vidéo
Téléviseur équipé d'une prise DVI-D(téléviseur ne prénant pas en charge le système HDCP)	-

Fonction HDMI audio on/off

Il est possible d'activer ou de désactiver les sons transmis par l'intermédiaire du cable HDMI.

Appuyez sur la touche HDMI AUDIO SELECT de la télécommande.

• Les sélections disponibles à l'écran alternent entre et.
• ON [ACTIVÉ] : les signaux audio et vidéo sont tous deux transmis par le câble de connexion HDMI. Les sons ne sont alors émis que par les haut-parleurs de votre téléviseur.
• OFF [DÉSACTIVÉ] : seuls les signaux vidéo sont transmis par le câble de connexion HDMI. Les sons ne sont alors émis que par les haut-parleurs de votre système cinéma-maison DVD.

• Par défaut, cet appareil est réglé sur HDMI AUDIO OFF.
• L'interface HDMI AUDIO se règle automatiquement en mode 2 canaux lorsque les sons sont émis par les haut-parleurs du téléviseur.
• Le son HDMI n'est disponible que lorsque vous utilisez la fonction HDMI IN (ENTRÉE HDMI)

Qu'est-ce que la HDMI (Interface multimédia à haute définition)?

Ce dispositif transmet les signaux vidéo du DVD sous forme de signaux numériques sans avoir besoin de les convertir en signaux analogiques.

Vous obtenez des images numériques plus précises en branchant le lecteur au téléviseur à l'aide d'un câble de connexion HDMI.

Sélection de la résolution

Cette fonction permet à l'utilisateur de sélectionner la résolution de l'image pour la sortie HDMI.

En mode stop, pressez et restez appuyé sur le bouton SD/HD (Standard Definition/ High Definition) sur la télécommande.

• Les résolutions disponibles pour les sorties HDMI sont 480p, 720p, 1080i et 1080p.
• La résolution en mode SD (définition standard) est de 480p et la résolution en mode HD (haute définition) est de 720p/1080i/1080p.

• Si la télévision ne fournit une résolution équivalente à cette configurée, vous risquez de ne pas pouvoir voir l'image correctement.
• Reportez-vous au manuel d'utilisation de votre téléviseur pour plus de renseignements sur la manière de sélectionner la source d'entrée vidéo du téléviseur.

Branchement d'un périphérique numérique externe

Périphériques émettant des signaux numériques (décodeur, par exemple)

1. Reliez l'entrée numérique (OPTIQUE 1 ou 2) à la sortie numérique du périphérique numérique externe. 2. Appuyez sur la touche AUX sur la télécommande de l'appareil principal. Les différents modes défilent comme suit : - You can also use the FUNCTION button on the main unit.

Branchement d'un périphérique externe analogique

Périphériques émettant des signaux analogiques (magnétoscope, par exemple)

1 Reliez la prise d'entrée audio (AUX In) du caisson de basses à la prise de sortie audio (Audio Out) du périphérique analogique externe. Veillez bien à respecter les codes couleurs utilisés pour les connecteurs.

2 Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée. - Vous pouvez également utiliser le bouton FUNCTION de l'appareil principal. Les différents modes disponibles défilent comme suit : → → → → → →.

• Pour écouter le son du téléviseur au format 5.1 canaux via appareil principal, appuyez sur la touche Dolby Pro Logic II ou sur la touche SUPER 5.1.
• Vous avez la possibilité de relier la prise (Sortie vidéo) de votre magnétoscope à la télévision et de relier la prise (Sortie audio) du magnétoscope à ce produit.

Connexion de l'antenne FM

1. Branchez l'antenne FM fournie à la borne COAXIAL FM 75Ω. 2. Déplacez lentement le câble de l'antenne jusqu'à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur un mur ou une autre surface rigide.

• Cet appareil ne reçoit pas les émissions en AM.

Ventilateur de refroidissement

Le ventilateur de refroidissement fournit de l'air frais au caisson de basses pour l'empêcher de surchauffer.

Pour des raisons de sécurité, veuillez respecter attentivement ce qui suit.

Vérifiez que l'appareil soit bien ventilé. Une mauvaise ventilation peut entraîner un surchauffement excessif et endommager l'appareil. N'obstruez pas le ventilateur de refroidissement ni les orifices de ventilation (S'ils sont bloqués par un journal ou un tissu, la chaleur risque d'augmenter à l'intérieur de l'appareil ce qui risque de provoquer un incendie.)

Avant de lire le manuel d'utilisation

Assurez-vous de comprendre la signification des termes suivants avant de lire le Manuel d'utilisation.

Icônes utilisées dans ce manuel

Icône	Terme	Définition
DVD	DVD	Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW enregistré en mode video, puis finalisé.
Super Audio CD	Super Audio CD	Necessite une fonction disponible sur un disque Super Audio CD (monocouche, bi-couche ou hybride).
CD	CD	Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
MP3	MP3	Indique une fonction disponible avec un CD-R/-RW.
DivX	DivX	Indique une fonction disponible avec un support enregistré au format MPEG4 (DVD±R/RW, CD-R ou CD-RW).
JPEG	JPEG	Indique une fonction disponible avec un CD-R/-RW.
!	ATTENTION	Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peut-être été annulé.
REMARQUE	REMARQUÉ	Indique un conseil ou une instruction permettant d'utiliser chaque fonction de manière optimale.

• Les instructions du présent manuel indiquées par le symbole "DVD (

” s'appliquent aux disques.

L'énoncé des instructions précise si lesdites instructions s'appliquent à un type de DVD spécifique. - Un DVD-R/-RW qui n'a pas été enregistré correctement au format DVD Video ne pourra pas être lu.

Comment faire fonctionner votre téléviseur samsung avec la télécommande du ht-txq120

La télécommande du DVD Home Theater peut être utilisée pour commander un téléviseur Samsung.

1 Branchez le cordon d'alimentation de l'appareil principal dans une prise murale CA. - Avant de brancher votre système sur la prise murale, vous devez vérifier le réglage de la tension (FACULTATIF). Si la tension de la prise murale ne correspond pas au réglage situé à l'arrêt de l'appareil, vous risquez d'endommager gravement votre système. 2 Appuyez sur le bouton TV pour sélectionner le mode TV. 3 Appuyez sur le bouton POWER (Alimentation) pour allumer votre téléviseur Samsung à l'aide de la télécommande. 4 Sélectionnez mode VIDEO en appuyant sur la touche TV/VIDEO.

5 Appuyez sur le bouton DVD RECEIVER (Récepteur DVD) pour sélectionner le mode DVD RECEIVER. 6 Appuyez sur le bouton FUNCTION de l'appareil ou sur la touche DVD de la télécommande pour sélectionner le mode DVD/CD.

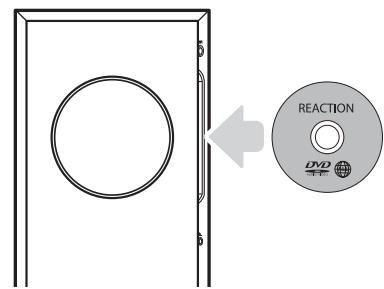

Insérez un disque verticalement dans la fente d'insertion des disques.

Insérez le disque en veillant à ce que son étiquette soit dirigée vers l'avant. La lecture du disque commence automatiquement.

Pour éjecter le disque, appuyez sur la touche EJECT (ÉJECTION).

Pour arrêter la lecture, appuyez sur la touche STOP.

• Si vous appuyez une fois sur cette touche, apparait sur l'écran et l'endroit où la lecture a été interrompue est gardé en mémoire. Il suffit alors d'appuyer sur la touche PLAY/PAUSE (▶II) ou sur la touche ENTER pour reprendre la lecture à l'endroit où elle a été interrompue. (Cette fonction n'est disponible qu'avec les DVD.)
• Si vous appuyez deux fois sur cette touche, apparait sur l'écran. La lecture reprend alors depuis le début si vous appuyez sur la touche PLAY/PAUSE (▶II).
• Appuyez de nouveau sur le bouton PLAY/PAUSE (▶II) pour reprendre la lecture normalement.

• Selon le contenu du disque, il se peut que l'écran initial soit différent. Aucun disque ne doit être lu sur cet appareil. Dans le cas contraire, il s'agit d'une violation des recommandations relatives au CSS (Content Scrambling System : système de protection contre la copie).

Lecture SACD (super audio CD)

Vous pouvez écouter un son multicanaux d'une qualité supérieure à celle d'un CD ordinaire.

1 Chargez un disque SACD. Le menu SACD apparait sur l'écran et la lecture commence. 2 Lorsque la lecture s'arrête, Sélectionnez un piste à l'aide de la touche ▲,▼ puis appuyez sur la touche ENTER (ENTRÉE). Il est impossible de selectionner une piste à l'aide de la touche , pendant la lecture. 3 Appuyez sur la touche STOP (■) pour arrêter la lecture.

Caractéristiques du disque

Élément	CD	SACD	DVD audio
Nombre de canaux et durée de lecture	2 canaux : 70 minutes	2 canaux : 110 minutes 5.1 canaux : 81 minutes	2 canaux : 120 minutes 5.1 canaux : 89 minutes
Fréquence d'échantillonnage	44,1 kHz	2 822,4 kHz (64 fois celle du CD)	44,1 à 192 kHz (4,4 fois celle du CD)
Gamme d'amplification	96 dB	120 dB	144 dB
Fréquence de lecture	~20 KHz	~100 KHz	~96 KHz

• Un disque SACD peut se présenter sous trois formes : le Single Layer Disc (disque monocouche) qui possède une couche HD unique, le Dual Layer Disc (disque bi-couche) qui possède deux couches HD et le disque hybride qui possède à la fois des couches CD et des couches HD. Les disques hybrides peuvent être lus dans des lecteurs CD ordinaires.

Lecture de CD mp3/wma

Les CD de données (CD-R, CD-RW) encodés au format MP3/WMA peuvent être lus.

1 Chargez un disque enregistré au format MP3/WMA.

L'écran du menu MP3/WMA apparait et la lecture démarre. - Selon le disque MP3/WMA, l'aspect du menu peut être différent. - Les documents WMA-DRM ne peuvent pas être lus.

2 En mode Stop, Sélectionnez l'album, , et appuyez ensuite sur la touche ENTER. Utilisez la touche , pour sélectionner la piste. 3 Pour changer d'album, utilisez la touche ,,, pour sélectionner un autre album, puis appuyez sur la touche ENTER. Pour sélectionner un autre album et une autre piste, répétez les étapes 2 et 3 ci-dessus. 4 Appuyez sur la touche STOP pour arrêter la lecture.

• Selon le mode d'enregistrement, il se peut que vous ne puissiez pas lire certains CD-MP3/WMA.
• Le sommaire d'un CD MP3/WMA varie selon le format de la piste MP3 enregistrée sur le disque.

Pour lire un fichier dans l'écran du menu :

Appuyer sur le bouton, , lorsque l'appareil est en mode stop, puis sélectionner l'icône désirée dans la partie supérieure du menu.

Pour lire les fichiers musicaux uniquement, choisissez l'icone. Pour voir les fichiers images uniquement, CHOISSEZ L'icone. Pour voir les documents video uniquement, CHOISSEZ L'icone. All PourCHOISIRTOUSlesfichiers, choisissez L'icone All

Lecture de fichier JPEG

Les images prises avec un appareil numérique, un caméscope ou des fichiers JPEG sur un PC peuvent être enregistrées sur un CD et lues ensuite avec ce lecteur DVD.

Chargez un disque enregistré au format JPEG.

• La lecture du disque commence automatiquement. Chaque image s'affiche pendant 5 secondes avant de laisser la place à l'image suivante. Appuyez sur I ▲ ▶▶I pour passer au diaporama suivant.
• Chaque fois que vous appuyez sur cette touche, le diaporama avance ou recule.

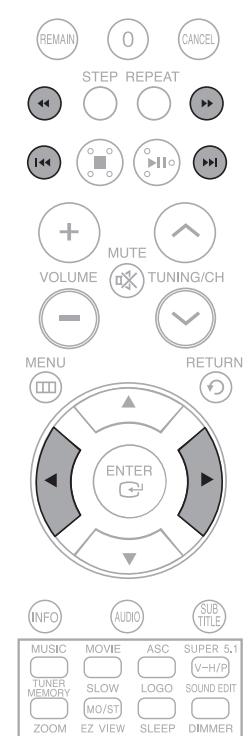

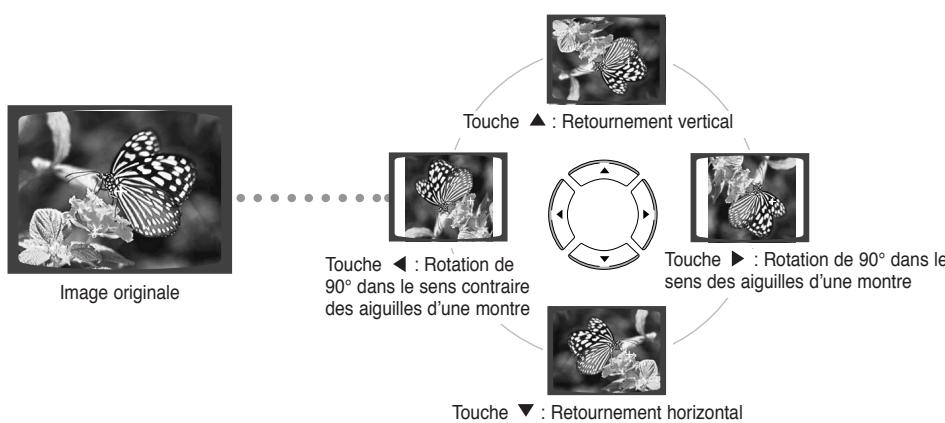

Fonction rotation/retournement

Appuyez sur ◀, △, ◀, ▶ au cours de la lecture.

• Les résolutions maximales prises en charge par ce produit sont 5120 x 3480 (ou 19,0 MPixel) pour les fichiers JPEG standard et 2048 x 1536 (ou 3,0 MPixel) pour les fichiers images progressives.

Les fonctions décrites dans cette page concernent la lecture des disques DivX.

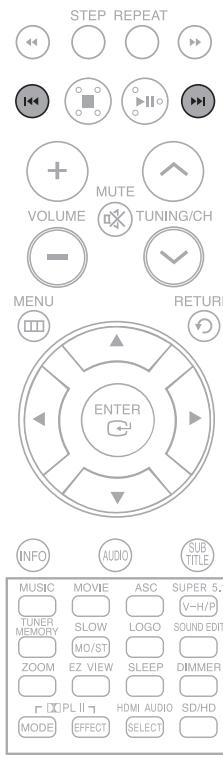

Passer avant/arrière

Au cours de la lecture, appuyez sur la touche I ▲, ▷▶ I.

• Permet d'accéder au fichier suivant lorsque vous appuyez sur la touche I, s'il y a plus de 2 fichiers sur le disque.
• Permet d'accéder au fichier précédent lorsque vous appuyez sur la touche , s'il y a plus de 2 fichiers sur le disque.

Lecture accélérée

Pour dire un disque à une vitesse supérieure, appuyez sur « + » ou « - » pendant la lecture. - Chaque fois que vous appuyez sur un de ces deux boutons, la vitesse de lecture change selon les critères ci-dessous : 2x 4x 8x 32x Normal.

Fonction passer 5 minutes

Au cours de la lecture, appuyez sur la touche.

• Chaque pression sur ce bouton permet de faire avancer la lecture de 5 minutes.
• Chaque pression sur ce bouton permet de faire reculer la lecture de 5 minutes.

Fonction zoom

1 Appuyez sur la touche ZOOM. - Chaque fois que vous appuyez sur cette touche, votre sélection change entre et. 2 Appuyez sur les touches △, ▽, ▲, ▶ pour aller dans la partie que vous souhaitez agrandir.

• Le fichier DivX ne peut être zoomé qu'en mode ZOOM X2.
• Les fichiers DivX ont des extensions de fichiers. Avi, mais tous les fichiers

Affichage audio

Appuyez sur la touche AUDIO.

Si le disque comporte plusieurs pistes sonores, vous avez la possibilité de basculer entre elles. - Chaque fois que vous appuyez sur cette touche, votre sélection change entre et <. >.

s'affiche lorsqu'une langue est prise en charge par le disque.

Affichage des sous-titres

Appuyez sur la touche SUBTITLE

• Chaque fois que vous appuyez sur cette touche, votre sélection change entre et. Si le disque ne comporte qu'un fichier de sous-titres, il sera lu automatiquement. Voir numéro 2 (Fonction sous-titres) ci-dessous pour obtenir plus de renseignements sur l'utilisation des sous-titres avec les disques DivX.

Si le disque contient plusieurs fichiers de sous-titres

Si le disque contient plusieurs fichiers de sous-titres, les sous-titres par défaut ne correspondront pas nécessairement au film que vous souhaitez visionner. Vous devrez alors sélectionner la langue des sous-titres en procédant comme suit :

1 En mode Stop, appuyez sur la touche, pour sélectionner la langue de sous-titres désirée (...) sur l'écran du téléviseur, puis appuyez sur la touche ENTER. 2 La lecture du film se déroule normalement dès que vous avez sélectionné le fichier DivX de votre choix sur l'écran du téléviseur.

DivX (digital internet video express)

Le DivX est un format de fichier vidéo développé par Microsoft et est basé sur la technologie de compression MPEG4. Ce format permet la diffusion en temps réel de données audio et vidéo sur Internet. Le MPEG4 est utilisé pour l'encodage vidéo et le MP3 pour l'encodage audio. Ainsi, les utilisateurs peuvent visionner un film en bénéficiant d'une image et d'un son près de la qualité DVD.

1. Formats pris en charge

Ce produit ne prend en charge que les formats multimédias suivants. Si le format audio et le format vidéo ne sont pas pris en charge, l'utilisateur pourrait faire face à des problèmes tels que des images coupées ou une absence de son.

Formats vidéo pris en charge

Format	AVI	WMV
Supported Versions	DivX3.11~DivX5.1, XviD	V1/V2/V3/V7

Formats audio pris en charge

Format	MP3	WMA	AC3	DTS
Débit binaire	80~384 Ko/s	56~128 Ko/s	128~384 Ko/s	1.5Mbps
Fréquence d'échantillonnage	44,1 kHz		44,1/48 kHz	44.1kHz

• Les documents DivX, y compris les documents audio et vidéo, créés en format DTS peuvent seulement prendre en charge des débits jusqu'à 6 Mbps.
• Ratio d'affichage : la résolution DivX par défaut est de 640 x 480 pixels (4:3), mais ce produit prend en charge des résolutions pouvant atteindre 720X480 pixels (16:9). Les résolutions d'écran supérieures à 800 ne sont pas prises en charge.
• Lorsque vous lisez un disque dont la fréquence d'échantillonnage est supérieure à 48 kHz ou 320 Ko/s, l'image peut trembler pendant la lecture.

2. Fonction caption (légende)

• Vous devez avoir un minimum dans l'extraction et de l'édition vidéo pour pouvoir utiliser cette fonction correctement.
• Pour utiliser la fonction Légende, enregistrez le fichier légende (.smi) sous le même nom de fichier que le fichier DivX (.avi) et placez-le dans le même dossier.

Exemple. Racine Samsung_007CD1.avi

Samsung_007CD1.smi

• Le nom de fichier peut composer jusqu'à 60 caractères alphanumériques ou jusqu'à 30 caractères asiatiques (caractères de 2 octets comme en coréen ou en chinois, par exemple).

Affichage des informations du disque

Affichage des informations du disque

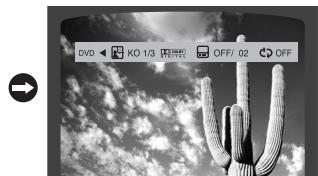

Appuyez sur la touche INFO

• Chaque fois que vous appuyez sur cette touche, vous passez d'un affichage à l'autre dans l'ordre suivant :

Les informations ne sont plus affichées à l'écran

Les informations ne sont plus affichées à l'écran

• Selon le disque, l'écran des informations du disque peut se désactiver de manière différente.
• Selon le disque vous pouvez également sélectionner DTS, DOLBY DIGITAL, ou PRO LOGIC.

Les informations ne sont plus affichées à l'écran

apparaît sur l'écran du téléviseur!

Les informations ne sont plus affichées à l'écran

L'affichage de ce symbole sur l'écran du téléviseur après l'utilisation des touches de fonctions indique que l'opération demandée est impossible lorsque le disque est en cours de lecture.

DVD

Affichage DVD

Affichage TITRE

Affichage TEMPS ÉCOULE

Affichage STEREO (G/D)

Affichage CD

Affichage CHAPITRE

Affichage REPETITION DE LECTURE

MCH Affichage MCH 2 canaux/multi-canaux

DVD AUDIO

Affichage DVD-AUDIO

Affiche PISTE (FICHIER)

Affichage LANGUE AUDIO

DOLBY Affichage DOLBY GITAL DIGITAL

SACD

Affichage SACD

Affichage GROUP

Affichage SOUS-TITRES

Affichage ANGLE

Appuyez sur la touche REMAIN.

Pour vérifier la durée totale et la durée résiduelle d'un titre ou d'un chapitre en cours de lecture.

Chaque fois que vous appuyez sur la touche remain

TITLE ELAPSED

REMAIN

TER

0→0

GROUP ELAPSED

JP R

LAPS

RACK

TRACK ELAPSED

KRE

TOT.

APSE

EMAI

TRACK REMAIN

ELAI

Appuyez sur la touche

• Chaque fois que vous appuyez sur la touche pendant la lecture, sa vitesse changera comme suit :

• Au cours de la lecture rapide d'un CD ou d'un CD MP3, vous entendez le son uniquement à une vitesse 2x et non pas à 4x, 8x et 32x.

Appuyez sur la touche SLOW.

• Chaque fois que vous appuyez sur cette touche au cours de la lecture, la vitesse de lecture change dans l'ordre suivant :

1/4

11/4

/8→

1/4

• Aucun son n'est émis pendant la lecture lente
• La lecture lente à l'envers ne fonctionne pas avec les DivX.

Appuyez sur la touche i<

• Chaque fois que vous appuyez sur ce bouton pendant la lecture, vous lancez le chapitre, la piste ou le répertoire (fichier) suivant ou précédent. Il est impossible de sauter un chapitre.

Répétition de lecture

La répétition de lecture vous permet de répéter un chapitre, un titre, une piste (chanson) ou un réseau (fichier MP3).

Options de la répétition de lecture

CHAPITRE: Lit de manière répétée le chapitre sélectionné.

Titre : Lit de manière répétée le titre sélectionné.

GROUPE : Lit de manière répétée le groupe sélectionné.

ALÉATOIRE: Joue les pistes de manière aléatoire. (Une piste déjà lue peut être lue à no

PISTE: Lit de manière répétée la piste sélectionnée.

DIR : Lit de manière répétée toutes les pistes contenues dans le dossier sélectionné.

DISQUE: Lit de manière répétée l'ensemble du disque.

OFF: Annule la répétition de lecture.

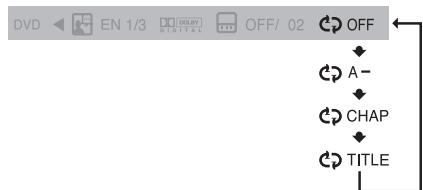

Pour sélectionner le mode répétition de lecture dans l'écran information du disque

1 Appuyez deux fois sur la touche INFO 2 Appuyez sur pour aller à l'affichage RÉPÉTITION DE LECTURE (C). 3 Appuyez sur pour sélectionner le mode souhaité de Repétition de lecture.

Pour sélectionner un autre album ou une autre piste, répétez les étapes 2 et 3 décrites ci-dessus.

4 Appuyez sur la touche ENTER.

• Les disques enregistrés au format DivX, MP3 ou JPEG ne permettent pas de sélectionner la fonction Repeat Play (Répétition de la lecture) à partir de l'écran d'information.

Répétition de lecture a-b

Vous pouvez dire de manière répétée une section d'un DVD.

1 Appuyez deux fois sur la touche INFO. 2 Appuyez sur la flèche pour aller à l'affichage RÉPÉTITION DE LECTURE (C). 3 Appuyez sur les touches △, ▽ pour Sélectionner < A-> puis appuyez sur la touche ENTER au début du segment souhaité.

Lorsque vous appuyez sur la touche ENTER, la position sélectionnée est mémoiree.

4 Appuyez sur la touche ENTER à la fin du segment souhaité. Le segment indiqué sera répété.

A TO B REPEAT ON

Pour revenir à la lecture normale, appuyez sur les touches, pour sélectionner OFF.

• L'image A-B Repeat (Répartition A-B) n'est pas disponible avec les disques enregistrés au format DivX, SACD, MP3 ou JPEG.

Appuyez deux fois sur la touche STEP.

• L'image avance d'une image chaque fois que vous appuyez sur cette touche au cours de la lecture.

• Aucun son n'est émis pendant la lecture du film.

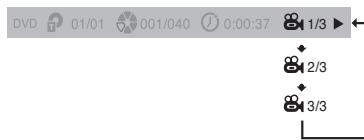

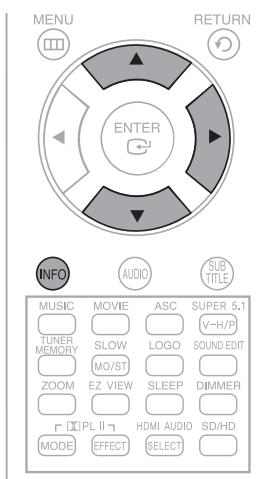

Fonction angle

Cette fonction vous permet de voir la même scène sous des angles différents.

1. Appuyez deux fois sur la touche INFO 2. Appuyez sur pour aller à l'affichage ANGLE (8). 3. Appuyez sur les touches ∇ ou les touches numériques pour sélectionner l'angle que vous souhaitez. - Chaque fois que vous appuyez sur cette touche, vous passez d'un angle à l'autre dans l'ordre suivant :

• La fonction Angle est active uniquement avec les disques sur lesquels plusieurs angles ont été enregistrés.

Fonction zoom (agrandissement de l'écran)

Cette fonction vous permet d'agrandir une partie de l'image affichée.

1. Appuyez sur la touche ZOOM. 2. Appuyez sur △, ▽, ▲, △ pour aller dans la partie que vous souhaitez agrandir. 3. Appuyez sur la touche ENTER.

• Chaque fois que vous appuyez sur cette touche, vous passez d'un niveau à l'autre dans l'ordre suivant :

ZOOM X 1.5 → ZOOM X 2 → ZOOM X 3 → ZOOM OFF

• Lors de la lecture d'un disque enregistré au format DivX, la taille de l'écran double

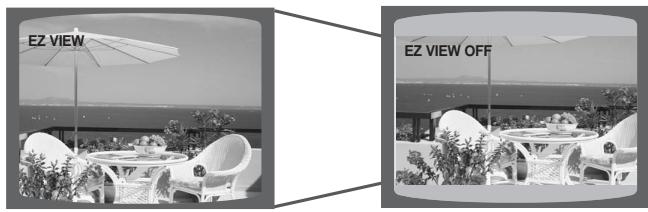

Appuyez sur la touche EZ VIEW.

• Chaque fois que vous appuyez sur cette touche, la fonction zoom passe de On à Off et inversement. Lorsque vous visionnez un film en format grand écran, vous pouvez enlever les bandes noires en haut et en bas de l'écran en appuyant sur la touche EZ VIEW.

• Cette fonction ne fonctionne pas si le DVD est enregistré dans un format angle multi-caméra.
• Il se peut que les bandes noires ne disparaissent pas, car certains DVD ont un rapport intégré en mode vertical et horizontal.
• Cette fonction n'est pas applicable pour les disques DivX.
• Pendant le fonctionnement du EZ View, certains des côtés droit et gauche peuvent être légèrement coupés.

Groupe bonus

Certains disques DVD-Audio disposent d'un groupe 'bonus' extra qui nécessite un numéro à 4 chiffres pour y accéder. Voir l'emballage du disque pour plus de détails et pour connaître ce numéro.

Lorsque vous lisez un disque DVD-Audio qui dispose d'un groupe bonus, l'écran de saisie du numéro apparait automatiquement.

• Si vous éjectez le disque, éteignez l'appareil ou débranchez le lecteur, vous devrez saisir à nouveau le numéro.

Pages de navigation

Lors de la lecture, appuyez sur la touche , de la télécommande.

• Vous pouvez sélectionner l'image que vous souhaitez sur un disque DVD-AUDIO contenant des images fixes. Avec certains disques, selon leur fabrication, il se peut que vous ne puissiez pas sélectionner d'images.

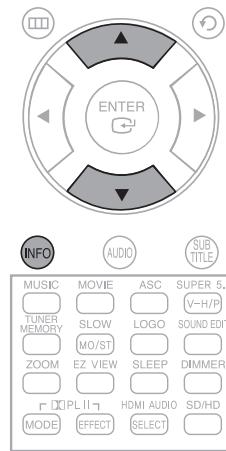

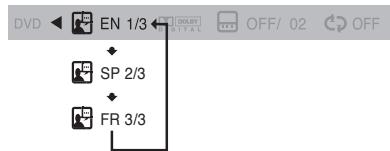

Fonction de sélection de la langue audio

1 Appuyez deux fois sur la touche INFO. 2 Appuyez sur , ou sur les touches numériques pour selectionner la langue sonore que vous souhaitez. - Selon le nombre de langues sur un disque DVD, une autre langue sonore (ANGLAIS, ESPAGNOL, FRANCAIS, etc.) est selectionnée chaque fois que vous appuyez sur la touche.

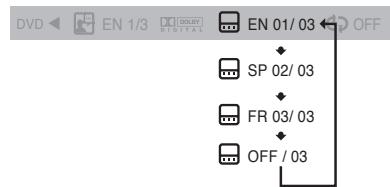

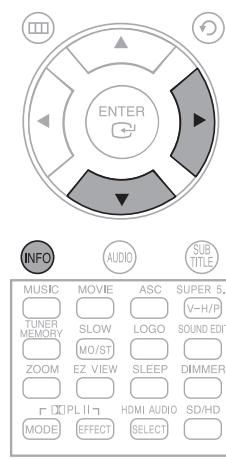

Fonction de sélection de la langue des sous-titres

1 Appuyez deux fois sur la touche INFO. 2 Appuyez sur pour aller à l'affichage SUBTITLE ( ). 3 Appuyez sur ou sur les touches numériques pour sélectionner la langue que vous souhaitez pour les sous-titres.

• Pour utiliser cette fonction, vous pouvez également appuyer sur les touches AUDIO ou SUB-TITLE de la télécommande.
• Selon le disque, il est possible que les fonctions langue audio et sous-titres ne soient pas disponibles.

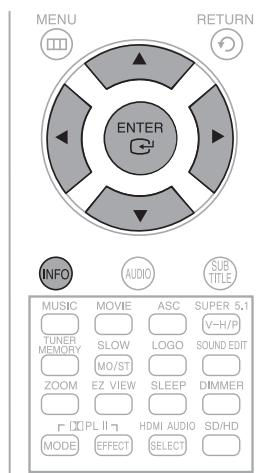

Passer directement à une scène ou une chanson

1 Appuyez sur la touche INFO. 2 Appuyez sur , ou les touches numériques pour sélectionner le titre ou la piste que vous souhaitez et appuyez ( ) ensuite sur la touche ENTER. 3 Appuyez sur, pour aller à l'affichage Chapitre ( ). 4 Appuyez sur , ou les touches numériques pour sélectionner le chapitre que vous souhaitez et appuyez ensuite sur la touche ENTER. 5 Appuyez sur les touches, pour aller à l'affichage de la durée (①). 6 Appuyez sur les touches numériques pour sélectionner le moment souhaité et appuyez ensuite sur ENTER.

01/0

001/040

0:00:3

Appuyez sur les touches numériques.

Le fichier sélectionné sera lu. - Il est impossible d'utiliser la touche pour déplacer le curseur vers un dossier pendant la lecture d'un disque MP3 ou JPEG. Pour déplacer le curseur vers un dossier, appuyer sur STOP() puis sur .

• Vous pouvez presser sur la télécommande pour accéder directement au titre, au chapitre ou à la piste que vous souhaitez.
• Selon le disque, il se peut que vous ne puissiez pas accéder au titre ou au moment sélectionné.

Utilisation du menu du disque

Vous utilisez les menus pour la langue audio, la langue des sous-titres, le profil, etc. Le contenu du menu DVD diffère d'un disque à l'autre.

1 En mode Stop, appuyez sur la touche MENU. 2 Appuyez sur ▲, ▼ pour aller à et appuyez ensuite sur la touche ENTER.

Lorsque vous sélectionnez le menu du disque qui n'est pas supporté par le disque, le message apparait à l'écran.

3 Appuyez sur △, ▽, △, ▹ pour sélectionner l'élément souhaité. 4 Appuyez sur la touche ENTER

Appuyez sur la touche MENU pour sortir de l'écran de configuration.

• L'affichage du menu du disque peut être différent selon le disque.

Utilisation du menu du titre

Pour des DVD contenant plusieurs titres, vous pouvez voir le titre de chaque film. La disponibilité de cette fonction peut varier en fonction du disque utilisé.

1 En mode Stop, appuyez sur la touche MENU. 2 Appuyez sur △,▽ pour aller au
