MODE D'EMPLOI NZ64K7757BK SAMSUNG

Table de cuisson à induction Manuel d'utilisation NZ64K7757BK NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 1 2017-02-03 11:18:09 Table des matières Table des matières Utilisation de ce manuel

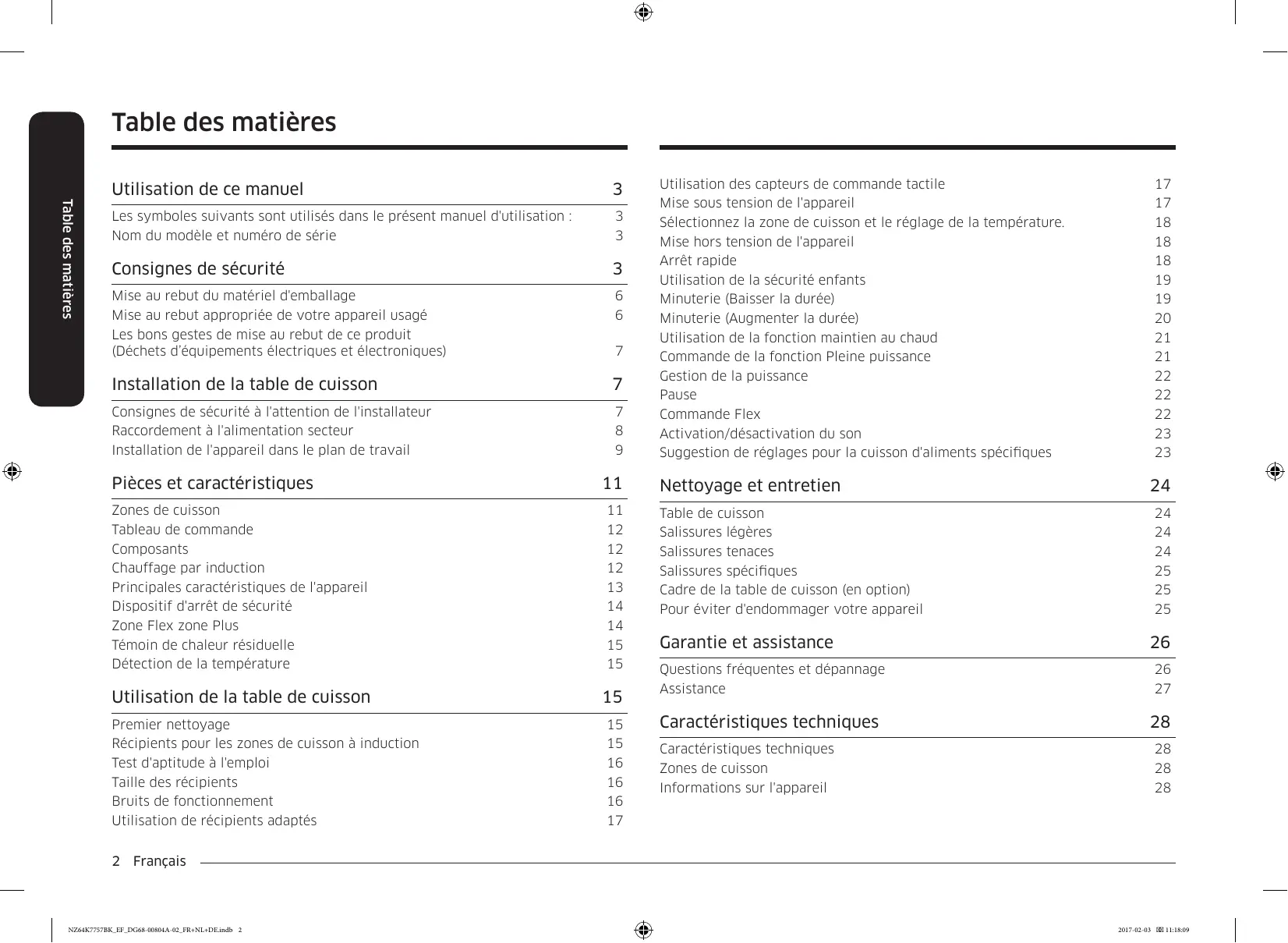

Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Nom du modèle et numéro de série

Consignes de sécurité

Mise au rebut du matériel d'emballage Mise au rebut appropriée de votre appareil usagé Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)

Consignes de sécurité à l'attention de l'installateur Raccordement à l'alimentation secteur Installation de l'appareil dans le plan de travail

Pièces et caractéristiques

Zones de cuisson Tableau de commande Composants Chauffage par induction Principales caractéristiques de l'appareil Dispositif d'arrêt de sécurité Zone Flex zone Plus Témoin de chaleur résiduelle Détection de la température

Utilisation de la table de cuisson

Premier nettoyage Récipients pour les zones de cuisson à induction Test d'aptitude à l'emploi Taille des récipients Bruits de fonctionnement Utilisation de récipients adaptés

Utilisation des capteurs de commande tactile Mise sous tension de l'appareil Sélectionnez la zone de cuisson et le réglage de la température. Mise hors tension de l'appareil Arrêt rapide Utilisation de la sécurité enfants Minuterie (Baisser la durée) Minuterie (Augmenter la durée) Utilisation de la fonction maintien au chaud Commande de la fonction Pleine puissance Gestion de la puissance Pause Commande Flex Activation/désactivation du son Suggestion de réglages pour la cuisson d'aliments spécifiques Nettoyage et entretien

Table de cuisson Salissures légères Salissures tenaces Salissures spécifiques Cadre de la table de cuisson (en option) Pour éviter d'endommager votre appareil Garantie et assistance

Questions fréquentes et dépannage Assistance

Caractéristiques techniques

Caractéristiques techniques Zones de cuisson Informations sur l'appareil

Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 2 2017-02-03 11:18:09 Utilisation de ce manuel Consignes de sécurité Avant d'utiliser votre appareil, veuillez lire attentivement toutes les instructions du présent manuel d'utilisation et notamment les consignes de sécurité figurant dans la section suivante. Conservez soigneusement ce manuel en vue d'une consultation ultérieure. Remettez-le au nouveau propriétaire en cas de vente. Cet appareil est conforme à toutes les normes techniques et de sécurité en vigueur. En tant que fabricant de cet appareil, nous pensons toutefois qu'il relève de notre responsabiliser de vous familiariser avec les consignes de sécurité suivantes. Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant une expérience et des connaissances insuffisantes sur le sujet, sauf si celles-ci sont sous la surveillance de la personne responsable de leur sécurité ou si cette dernière leur a expliqué comment utiliser l'appareil. ATTENTION Risques ou manipulations dangereuses susceptibles d'entraîner des blessures légères ou des dégâts matériels. ATTENTION Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation de la table de cuisson, vous devez respecter ces règles de sécurité de base. REMARQUE Astuces utiles, conseils ou informations aidant les utilisateurs à manipuler l'appareil. Nom du modèle et numéro de série Le nom du modèle et le numéro de série apparaissent tous deux sur l’étiquette apposée en dessous de la base de la table de cuisson. Pour pouvoir vous y reporter ultérieurement, mettez à l’écrit les informations fournies ou apposez l’étiquette produit supplémentaire (située en haut de l’appareil) sur la page actuelle. Nom du modèle Utilisation de ce manuel AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, voire mortelles. AVERTISSEMENT Les enfants doivent rester sous la surveillance d'un adulte afin de s'assurer qu'ils ne jouent pas avec l'appareil. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire, afin d'éviter tout danger. L'appareil doit pouvoir être facilement débranché une fois installé. Pour que l'appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur sur le câblage fixe, conformément aux normes de câblage.

AVERTISSEMENT : Si la surface est fendue, éteignez l'appareil afin

d'éviter tout risque d'électrocution. Numéro de série Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 3 2017-02-03

11:18:10 Consignes de sécurité Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur de la table de cuisson. Consignes de sécurité

AVERTISSEMENT : Les parties accessibles peuvent devenir très chaudes

pendant l'utilisation. Les enfants en bas âge doivent être tenus à l'écart. N'utilisez pas un nettoyeur vapeur pour nettoyer l'appareil. Les objets métalliques, tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds. Après utilisation, éteignez l'élément de la table de cuisson à l'aide de sa commande correspondante et ne vous fiez pas au détecteur de récipient. N'utilisez jamais de produits abrasifs ou de grattoirs métalliques pointus pour nettoyer la vitre de la table de cuisson ; ils pourraient en rayer la surface et, par conséquent, casser le verre. L'appareil n'est pas conçu pour être utilisé avec une minuterie extérieure ou une télécommande séparée.

AVERTISSEMENT : L'appareil et ses pièces accessibles deviennent très

chauds pendant l'utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur de la table de cuisson. Les enfants de moins de 8 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, uniquement s'ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par un enfant sans surveillance.

AVERTISSEMENT : Une cuisson sans surveillance sur une table de cuisson

avec de la matière grasse ou de l'huile peut s'avérer dangereuse et entraîner un incendie. N'essayez JAMAIS d'éteindre un incendie avec de l'eau. Éteignez plutôt l'appareil puis couvrez la flamme, par exemple avec un couvercle ou une couverture anti-feu.

AVERTISSEMENT : Risque d'incendie : n'entreposez pas d'éléments sur les

surfaces de cuisson.

AVERTISSEMENT : Utilisez uniquement les dosserets de table de cuisson

conçus par le fabricant de l’appareil de cuisson. L’utilisation de dosserets inadaptés peut provoquer des accidents. Lors de l'utilisation du four, les surfaces accessibles peuvent devenir très chaudes. Maintenez l'appareil et son cordon hors de portée des enfants âgés de moins de 8 ans. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 4 2017-02-03 11:18:10 L'entretien de cet appareil doit impérativement être effectué par une main d'œuvre qualifiée. Des réparations effectuées par des personnes non qualifiées peuvent causer des blessures ou un grave dysfonctionnement. Si votre appareil doit être réparé, veuillez prendre contact avec le centre de service local. Le non respect de ces instructions peut provoquer des dommages et entraîner l'annulation de la garantie. Le liquide situé entre le fond du plat et la table de cuisson peut produire une pression de vapeur. Cela peut faire sauter le plat. Assurez-vous toujours que la plaque chauffante et le fond du plat restent secs. Les zones de cuisson deviennent très chaudes lorsque vous cuisinez. Veillez à toujours tenir l'appareil hors de portée des enfants en bas âge. Les appareils encastrés ne doivent être mis en marche qu'après avoir été installés dans un meuble et un lieu de travail conformes aux normes en vigueur. Cette mesure vise à éviter tout contact avec les composants électriques, conformément aux normes de sécurité en vigueur. Conservez tous les matériaux d'emballage hors de portée des enfants : les matériaux d'emballage présentent un danger pour les enfants. En cas de dysfonctionnement ou de détérioration (cassure, fêlure) de l'appareil :

• éteignez toutes les zones de cuisson ;
• débranchez la table de cuisson de l'alimentation ; et
• prenez contact avec le centre de service local. Si la surface de cuisson se fend, éteignez l'appareil afin d'éviter tout risque d'électrocution. N'utilisez pas la table de cuisson tant que la surface vitrée n'a pas été remplacée. Cet appareil doit uniquement être utilisé pour la cuisson normale et la friture d'aliments dans le cadre d'un usage domestique. Il n'est pas conçu pour une utilisation commerciale ou industrielle. N'utilisez jamais la table de cuisson pour chauffer la pièce. Soyez prudent lorsque vous branchez des appareils électriques sur une prise murale située à proximité de la table de cuisson. Les câbles de raccordement au secteur ne doivent pas entrer en contact avec la surface de cuisson. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 5 2017-02-03

11:18:10 Consignes de sécurité Assurez-vous que cet appareil est correctement installé et mis à la terre par un technicien qualifié. N'utilisez pas la table de cuisson pour réchauffer du papier aluminium, des produits enveloppés dans du papier aluminium ou des produits surgelés emballés dans des récipients en aluminium. ATTENTION Consignes de sécurité Les huiles ou les matières grasses surchauffées peuvent rapidement s'enflammer. Ne laissez jamais les éléments de surface sans surveillance pendant que vos aliments cuisent dans de l'huile ou de la matière grasse (si vous cuisinez des frites, par exemple). Consignes de sécurité Éteignez les zones de cuisson après les avoir utilisées. Veillez à ce que les tableaux de commandes restent toujours propres et secs. Ne posez jamais d'objets inflammables sur la table de cuisson ; vous risqueriez de provoquer un incendie. Ne tentez pas de réparer, démonter ou modifier vous-même l'appareil. Éteignez toujours votre appareil avant de le nettoyer. Respectez les consignes de nettoyage et d'entretien de la table de cuisson fournies dans ce manuel. Mise au rebut du matériel d'emballage AVERTISSEMENT L'ensemble du matériel utilisé pour emballer l'appareil est entièrement recyclable. Les éléments en papier et en mousse dure portent la mention appropriée. Veuillez jeter le matériel d'emballage et les appareils usagés en respectant les normes de sécurité et l'environnement. Il existe un risque de brûlure si l'appareil est utilisé de manière imprudente. Mise au rebut appropriée de votre appareil usagé Les câbles des appareils électriques ne doivent pas entrer en contact avec la surface chaude de la table de cuisson ou avec des ustensiles chauds. Avant de vous débarrasser de votre appareil usagé, assurez-vous que celui-ci est vraiment inutilisable et qu'il ne représente donc pas une source de danger. Pour cela, demandez à un technicien qualifié de débrancher l'appareil de l'alimentation secteur et de retirer le câble de raccordement au secteur. L'appareil ne doit pas être jeté avec les ordures ménagères. Renseignez-vous auprès du service de voirie de votre ville ou de votre mairie pour connaître les dates de ramassage et les sites de traitement des ordures ménagères. N'utilisez pas la table de cuisson pour faire sécher des vêtements. AVERTISSEMENT Les utilisateurs portant des stimulateurs ou des implants cardiaques actifs doivent maintenir une distance d'au moins 30 cm entre la partie supérieure de leur corps et les zones de cuisson à induction lorsque celles-ci sont allumées. En cas de doute, vous devez consulter le fabricant de votre appareil ou votre médecin. (Modèle avec table de cuisson à induction uniquement)

Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 6 2017-02-03 11:18:10 Installation de la table de cuisson Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html Consignes de sécurité à l'attention de l'installateur

L'installation électrique nécessite un dispositif permettant de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm de large. Les dispositifs d'isolation suivants peuvent être utilisés : disjoncteurs, fusibles (les fusibles à vis doivent être retirés de leur support), disjoncteurs différentiels et contacteurs. En termes de protection incendie, cet appareil correspond à la norme EN 60335-2-6. Ce type d'appareil peut être installé avec un placard en hauteur ou un mur sur l'un des ses côtés. L'installation doit assurer une protection contre les chocs. L'élément de cuisine dans lequel l'appareil est encastré doit être conforme à la norme DIN 68930 en matière de stabilité. Afin d'assurer la protection contre l'humidité, toutes les zones coupées doivent être enduites d'un mastic d'étanchéité. Sur les surfaces carrelées, les joints de la zone sur laquelle repose la table de cuisson doivent être complètement jointoyés. Sur de la pierre naturelle ou artificielle ou des surfaces en céramique, les ressorts à action rapide doivent être fixés à l'aide d'une résine artificielle ou d'un adhésif à deux composants approprié. Assurez-vous que le joint est correctement positionné contre la surface de travail, sans aucun interstice. N'appliquez pas de mastic en silicone supplémentaire. En cas de réparation, le retrait serait plus difficile. Pour retirer la table de cuisson, dégagez-la en la soulevant par dessous. Une planche peut être installée sous la table de cuisson. L'interstice de ventilation entre la surface de travail et l'avant de l'élément situé sous la table ne doit pas être couvert. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 7 2017-02-03

11:18:10 Installation de la table de cuisson Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. AVERTISSEMENT L'installation et la mise à la terre du nouvel appareil doivent impérativement être effectuées par du personnel qualifié. Veuillez vous conformer à ces instructions. Tout dommage résultant d'une mauvaise installation ne sera pas couvert par la garantie. Les caractéristiques techniques figurent à la fin du présent manuel. Installation de la table de cuisson Raccordement à l'alimentation secteur Avant de brancher l'appareil, vérifiez que la tension nominale de l'appareil (tension électrique indiquée sur la plaque signalétique) correspond à la tension d'alimentation disponible. La plaque signalétique est située sur le revêtement inférieur de la table de cuisson. 1N~ (32 A)

Installation de la table de cuisson Coupez l'alimentation du circuit avant de brancher des fils sur le circuit. La tension électrique de l'élément chauffant est de 230 V CA~. Cet appareil fonctionne également très bien sur des réseaux électriques de 220 V CA~ ou 240 V CA~. Le raccordement au réseau de la table de cuisson doit être effectué de manière à prévoir un coupe-circuit sur tous les pôles avec une ouverture des contacts d'au moins 3 mm de large (par ex : disjoncteur de ligne automatique, disjoncteur différentiel ou fusible).

Les branchements de câbles doivent être conformes aux normes en vigueur et les vis de borne correctement serrées. AVERTISSEMENT Une fois la table de cuisson raccordée à l'alimentation secteur, vérifiez que toutes les zones de cuisson sont prêtes à être utilisées en les allumant brièvement une par une et en les réglant sur la puissance maximale à l'aide d'ustensiles de cuisine appropriés.

AVERTISSEMENT Pour éviter d'endommager les composants, vérifiez bien (au niveau de la conformité) l'attribution phase et neutre des branchements de l'habitation et des appareils (cf. schémas de câblage). La garantie ne couvre aucun dommage résultant d'une utilisation inappropriée.

Noir 2 x 1N~ (16 A) : Séparez les fils avant de procéder au branchement.

2N~ (16 A) : Séparez les fils biphasés (L1 et L2) avant de procéder au branchement.

De 220 à 240 V ~ AVERTISSEMENT Pour réaliser correctement le branchement de l'alimentation, veuillez suivre le schéma de câblage joint à proximité des bornes. AVERTISSEMENT Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire, afin d'éviter tout danger.

Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 8 2017-02-03 11:18:10 Installation de l'appareil dans le plan de travail

REMARQUE Veillez à respecter scrupuleusement les indications relatives aux espaces et distances de sécurité minimums exigés. REMARQUE Le bas de la table de cuisson est équipé de d'un ventilateur. S'il y a un tiroir sous la table de cuisson, il ne doit pas être utilisé pour stocker des petits objets ou du papier. Ils pourraient endommager le ventilateur ou interférer avec le refroidissement s'ils sont aspirés à l'intérieur.

Hauteur de l'orifice de ventilation Minimum 2 mm Largeur de l'orifice de ventilation 560 mm

Vérifier les 4 points

Angle droit du point de coupe 90°

Largeur de coupe 560±1 mm

Profondeur de coupe 490±1 mm

Épaisseur de la table Maximum 50 mm, Minimum 20 mm

Distance entre l'extrémité de la table et le point de coupe (arrière) Minimum 60 mm

Distance entre l'extrémité de la table et le point de coupe (côté gauche) Minimum 60 mm

Distance entre l'extrémité de la table et le point de coupe (côté droit) Minimum 60 mm

Distance entre l'extrémité de la table et le point de coupe (avant) Minimum 50 mm Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 9 Installation de la table de cuisson Numéro de série

Recopiez le numéro de série inscrit sur l'étiquette signalétique de l'appareil avant de procéder à l'installation. Ce numéro vous sera demandé si vous faites appel à un service de dépannage. Étant donné qu'il figure sur la plaque signalétique d'origine située sous l'appareil, vous ne pourrez plus y accéder après l'installation. 2017-02-03

Distance entre le mur et la plaque à induction Minimum 40 mm

Profondeur de la plaque à induction 520 mm

Distance entre la plaque à induction et l'extrémité de la table Minimum 40 mm

Distance entre la vitre et le brûleur de fond 25 mm

Distance entre la vitre et le brûleur de fond 15 mm

Distance entre le mur et le brûleur de fond Minimum 60 mm

Profondeur du brûleur de fond 480 mm

Distance entre le brûleur de fond et l'extrémité de la table Minimum 50 mm Explication Dimensions

Largeur de la ventilation arrière Minimum 550 mm

Hauteur de la ventilation arrière Minimum 35 mm

Profondeur du passage du cordon d'alimentation Maximum 65 mm

Largeur du passage du cordon d'alimentation Maximum 100 mm

Hauteur du panneau latté Minimum 5 mm

Zone à induction Flex zone Plus (3300 W) avec le réglage Pleine puissance (3600 W)

Zone de cuisson à induction (1400 W) avec le réglage Pleine puissance (2000 W)

Zone de cuisson à induction (2200 W) avec le réglage Pleine puissance (3200 W)

11:18:11 Pièces et caractéristiques

Pièces et caractéristiques Tableau de commande

Table de cuisson à Ressort du support induction

Chauffage par induction Pièces et caractéristiques

Capteur de la commande Marche/Arrêt

Capteur de la zone Flex zone Plus

Témoins de réglage de la température et de la chaleur résiduelle

Capteur de zone de cuisson

Capteur de la fonction Maintien au chaud

Capteur de réglage de la minuterie et voyant (Baisser la durée)

Capteur de réglage de la minuterie (Augmenter la durée)

Capteur de la commande de verrouillage

Capteur de réglage de la température

Capteur de la fonction Pause avant départ

Bobine à induction Courants induits Circuits électroniques

Le principe du chauffage par induction : lorsque vous placez vos récipients sur une zone de cuisson et que vous l'allumez, les circuits électroniques de votre table de cuisson à induction produisent des "courants induits" dans le fond des récipients, ce qui augmente instantanément leur température. Une vitesse de cuisson et de friture plus élevée : étant donné que la casserole est chauffée directement et non le verre, l'efficacité est plus grande que dans d'autres systèmes car il n'y pas de perte de chaleur. La plupart de l'énergie absorbée est transformée en chaleur. 12 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 12 2017-02-03 11:18:11 Principales caractéristiques de l'appareil

Pièces et caractéristiques

Surface de cuisson en vitrocéramique : la table de cuisson possède des zones de cuisson en céramique très réactives. Capteurs de commande tactile : l'appareil fonctionne à l'aide de capteurs de commande tactile. Nettoyage facile : La table de cuisson plate en vitrocéramique offre un nettoyage facile. Capteur de la commande Marche/Arrêt : le capteur de la commande « Marche/Arrêt » permet d'équiper l'appareil d'un interrupteur secteur séparé. En touchant ce capteur, vous pouvez mettre en marche ou couper l'alimentation entièrement. Voyants de commande et de fonction : l'affichage numérique et les témoins lumineux fournissent des informations sur les réglages et les fonctions activées, ainsi que sur la présence de chaleur résiduelle sur les différentes zones de cuisson. Dispositif d'arrêt de sécurité : un dispositif d'arrêt de sécurité permet d'éteindre automatiquement les zones de cuisson après un intervalle de temps déterminé si aucun réglage n'est modifié. Pleine puissance : utilisez cette fonction pour chauffer le contenu du récipient plus vite qu'avec la puissance maximale . (L'écran affiche Détection automatique de récipient : chaque zone de cuisson comporte un système de détection automatique de récipient. Ce système est réglé de manière à reconnaître les casseroles dont le diamètre est légèrement inférieur à celui de la zone de cuisson. Les récipients doivent toujours être placés au centre de chaque zone de cuisson. Utilisez toujours des ustensiles appropriés. Affichage numérique : paramètres de chauffage sélectionnés

chaleur résiduelle (Maintien au chaud) chaleur résiduelle sécurité enfants activée

message : le capteur tactile n'a pas été touché depuis plus de 8 secondes. message : la plaque de cuisson est surchauffée en raison d'un dysfonctionnement. (exemple : utilisation avec un récipient vide) : le récipient utilisé est inadapté ou trop petit ou aucun récipient n'a été placé sur la zone de cuisson. Maintien au chaud : utilisez cette fonction pour maintenir des aliments cuisinés au chaud. L'écran affiche Pause : utilisez cette fonction pour passer toutes les zones de cuisson en faible puissance. (exemple : pour répondre au téléphone) L'écran affiche Capteur de la zone Flex zone Plus : cette fonction permet d'étendre la zone de cuisson à toute la partie gauche. Zone Flex zone Plus : la zone Flex zone Plus est grande, rectangulaire et conçue pour cuisiner plusieurs plats. Arrêt rapide : cette option permet de réduire le temps nécessaire pour arrêter la cuisson en appuyant une seule fois.

11:18:12 Pièces et caractéristiques Dispositif d'arrêt de sécurité Zone Flex zone Plus Si l'une des zones de cuisson n'a pas été éteinte et que la chaleur n'a pas été réglée après un long intervalle de temps, cette zone de cuisson spécifique s'éteint automatiquement. (pour Toute présence de chaleur résiduelle est signalée par la lettre « chaud ») sur l'affichage numérique correspondant aux zones de cuisson en question. Les zones de cuisson s'éteignent automatiquement après les intervalles de temps suivants : Pièces et caractéristiques Réglage de la température Extinction De 1 à 3 Après 6 heures De 4 à 6 Après 5 heures De 7 à 9 Après 4 heures De 10 à 15 Après 1,5 heure Zone de cuisson 2 Zone de cuisson 3 Zone de cuisson 4 REMARQUE Si la table de cuisson est surchauffée en raison d'un dysfonctionnement, et l'appareil s'éteint. Zone de cuisson 1 s'affiche Avec Zone Flex zone Plus, vous pouvez utiliser une combinaison de zones de cuisson différentes afin d'agrandir la surface de cuisson. Reportez-vous au tableau ci-dessous pour connaître le capteur correspondant à toucher pour activer les différentes combinaisons. Zone de cuisson REMARQUE Brûleur 2 Brûleur 3 Brûleur 4

Si une ou plusieurs zones de cuisson venaient à s'éteindre avant la durée indiquée, reportez-vous à la section « Dépannage ». Toutes les zones de cuisson s'éteignent si un liquide en ébullition déborde et entre en contact avec le tableau de commande. Le dispositif d'arrêt automatique est également activé si vous posez un chiffon mouillé sur le tableau de commande. Dans les deux cas, l'appareil doit être rallumé à l'aide du capteur de la commande Marche/Arrêt principale une fois le liquide essuyé ou le chiffon retiré. Brûleur 1

Si le récipient utilisé est inadapté ou trop petit ou si aucun récipient n'a été placé sur la zone de cuisson, s'affiche. Après 1 minute, la zone de cuisson correspondante s'éteint. Autres motifs pour lesquels une zone de cuisson peut s'éteindre La Zone Flex zone est la grande surface de cuisson située sur le côté gauche de la table de cuisson (reportez-vous à l'illustration ci-dessous). Elle est spécialement conçue pour accueillir simultanément plusieurs casseroles et poêles de formes et tailles variables. La Zone Flex zone possède quatre zones qui sont actionnées par des inducteurs individuels, ce qui vous permet de cuisiner peu importe l'endroit où le récipient est posé sur une zone de cuisson. REMARQUE

Lorsque vous utilisez une seule zone de cuisson, le diamètre du fond du récipient doit être inférieur à 14 cm. Il peut falloir 5 à 10 secondes à la table de cuisson pour reconnaître la position du récipient. Des bruits peuvent être émis lorsque la table de cuisson reconnaît le récipient. Ne retirez pas le récipient pendant la cuisson. Pour des questions de sécurité, la table de cuisson s'arrête automatiquement si le récipient a été retiré pendant plus de 5 secondes. 14 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 14 2017-02-03 11:18:12 Utilisation de la table de cuisson Témoin de chaleur résiduelle Premier nettoyage Lorsque l'une des zones de cuisson ou toute la table est éteinte, la présence de chaleur résiduelle est signalée par (pour « chaud ») sur l'affichage numérique des zones de cuisson en question. Même une fois la zone de cuisson éteinte, le témoin de chaleur résiduelle reste affiché jusqu'à ce que la zone ait complètement refroidi. Vous pouvez utiliser cette chaleur résiduelle pour conserver au chaud ou décongeler des aliments. Nettoyez la surface en vitrocéramique à l'aide d'un chiffon humide et d'un nettoyant spécialement conçu pour ce type de surface. AVERTISSEMENT Le risque de brûlure subsiste tant que le témoin de chaleur résiduelle reste allumé. AVERTISSEMENT Détection de la température Si pour une quelconque raison la température de l'une des zones de cuisson vient à dépasser les niveaux de sécurité, la température de la zone de cuisson se règle automatiquement sur un niveau de puissance inférieur. Après l'utilisation de la table de cuisson, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que les éléments électroniques de la table de cuisson aient refroidi. Le ventilateur de refroidissement s'éteint automatiquement en fonction de la température des éléments électroniques. N'utilisez jamais de nettoyants corrosifs ou abrasifs. Vous risqueriez d'endommager la surface. Récipients pour les zones de cuisson à induction La table de cuisson à induction ne peut être allumée que lorsqu'un récipient à base magnétique est placé sur l'une des zones de cuisson. Vous pouvez utiliser les récipients adaptés suivants. Matériau des récipients Matériau des récipients Adapté Acier, acier émaillé Oui Fonte Oui Acier inoxydable Si recommandé par le fabricant sur l'étiquette Aluminium, cuivre, laiton Non Verre, céramique, porcelaine Non REMARQUE Les récipients adaptés à une table de cuisson à induction sont étiquetés comme tel par le fabricant. REMARQUE Lorsqu'il est utilisé sur des zones de cuisson à induction, le récipient peut émettre des bruits. Ceci est normal. REMARQUE Les récipients qui ne sont pas en inox sont une moins bonne conductibilité thermique que ceux en inox. Utiliser des récipients qui ne sont pas en inox allonge le temps de cuisson. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 15 2017-02-03

11:18:13 Utilisation de la table de cuisson Si l'appareil est mis hors tension, le symbole disparaît et les informations relatives à la chaleur résiduelle ne sont plus visibles. Vous risquez néanmoins toujours de vous brûler. Afin d'éviter tout accident, soyez toujours prudent lorsque vous vous trouvez à proximité de la table de cuisson. AVERTISSEMENT Utilisation de la table de cuisson Test d'aptitude à l'emploi Taille des récipients Les récipients adaptés à la cuisson par induction possèdent un fond magnétique (faites le test avec un aimant) et sont étiquetés comme étant adaptés à ce type de cuisson par le fabricant du récipient. REMARQUE Utilisation de la table de cuisson La cuisson par induction peut ne pas fonctionner correctement avec des récipients non ferreux dont le bord ne colle pas à l'aimant ou avec des récipients non ferreux dont le fond possède un revêtement en fer. Les zones de cuisson à induction s'adaptent automatiquement à la taille du fond du récipient jusqu'à une certaine limite. Cependant, la partie magnétique du fond du récipient doit avoir un diamètre minimal correspondant à la taille de la zone de cuisson. Zones de cuisson Diamètre minimal du fond du récipient Brûleur arrière droit (145 mm) 100 mm Brûleur avant droit (210 mm) 140 mm Zone Flex zone Plus avant ou arrière 140 mm Zone Flex zone Plus 240 mm (dimension dans la longueur), zone de cuisson ovale, poissonnière Bruits de fonctionnement Il se peut que vous entendiez : Craquement : le récipient est constitué de matériaux différents. Sifflement : vous utilisez plus de deux zones de cuisson et le récipient est constitué de matériaux différents. Souffle : vous utilisez des niveaux de puissance élevés. Cliquetis : une commutation électrique se produit. Sifflement, bourdonnement : le ventilateur est en marche. Ces bruits sont normaux et ne traduisent pas un dysfonctionnement. AVERTISSEMENT N’utilisez pas de récipients de taille et de matériau différents. Utiliser des récipients de tailles ou matériaux différent(e)s peut entraîner l'émission de bruits et de vibrations. REMARQUE Utiliser des niveaux de puissance faibles (de 1 à 5) peut provoquer l'émission de cliquetis. 16 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 16 2017-02-03 11:18:13 Utilisation de récipients adaptés REMARQUE Conseils pour économiser de l'énergie REMARQUE Vous pouvez très facilement réaliser des économies d'énergie non négligeables en observant les points suivants : Placez toujours les casseroles et les poêles sur la zone de cuisson avant de l'allumer. Des zones de cuisson et des fonds de récipients sales augmentent la consommation d'énergie. Recouvrez si possible les casseroles et poêles d'un couvercle. Éteignez les zones de cuisson avant la fin de la cuisson afin d'utiliser la chaleur résiduelle pour conserver au chaud ou décongeler des aliments. N'utilisez pas un même récipient sur les deux zones de cuisson gauche et droite. Utilisation des capteurs de commande tactile Si vous souhaitez utiliser les capteurs de commande tactile, touchez du bout de votre doigt le panneau de votre choix jusqu'à ce que le voyant correspondant s'allume/s'éteigne ou jusqu'à ce que la fonction souhaitée s'active. Assurez-vous de ne toucher qu'un seul panneau à capteur lorsque vous utilisez l'appareil. Si vous appuyez du plat de votre doigt sur le panneau, vous risquez d'actionner également le capteur adjacent. Mise sous tension de l'appareil L'appareil peut être mis sous tension à l'aide du capteur de la commande Marche/Arrêt . Touchez le capteur de la commande pendant environ Marche/Arrêt 1 à 2 secondes. L'affichage numérique affiche REMARQUE Une fois l'appareil allumé à l'aide du capteur de la commande Marche/Arrêt , vous avez environ 20 secondes pour sélectionner un réglage de température. Sans quoi, pour des raisons de sécurité, l'appareil s'éteint automatiquement. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 17 Utilisation de la table de cuisson Les meilleurs récipients donnent un résultat optimal. On reconnaît un bon récipient à son fond. Celui-ci doit être le plus épais et plat possible. Vérifiez le diamètre du fond du récipient lors de l'achat de nouveaux récipients. Les fabricants ne mentionnent souvent que le diamètre du bord supérieur du récipient. N'utilisez pas de récipients dont le fond est endommagé (ex : bords rugueux, bavures). Des rayures permanentes peuvent apparaître si vous faites glisser ces récipients sur la surface de la table. À froid, les fonds des récipients sont en général légèrement bombés vers l'intérieur (concaves). Ils ne doivent en aucun cas être bombés vers l'extérieur (convexes). Si vous souhaitez utiliser un type spécial de récipient (ex : autocuiseur, mijoteur ou wok), veuillez suivre les instructions du fabricant. 2017-02-03

11:18:13 Utilisation de la table de cuisson Sélectionnez la zone de cuisson et le réglage de la température.

Pour sélectionner la zone de cuisson, touchez le capteur correspondant à la zone de cuisson souhaitée.

Pour régler et ajuster le niveau de puissance, touchez le capteur de réglage de la température. Mise hors tension de l'appareil Vous pouvez mettre l'appareil entièrement hors tension en utilisant le capteur de la commande Marche/Arrêt . Touchez le capteur de la commande Marche/Arrêt pendant environ 1 à 2 secondes. REMARQUE Après avoir mis l'une des zones de cuisson ou toute la surface de cuisson hors tension, la présence de chaleur résiduelle au niveau des zones concernées est signalée sur l'affichage numérique sous la forme de (pour « chaud »). La température est réduite et disparaît. Utilisation de la table de cuisson Arrêt rapide REMARQUE Pour mettre une zone de cuisson hors tension, appuyez sur le capteur de la zone de cuisson en question pendant 2 secondes. Le niveau par défaut est réglé sur 15 lors de la sélection de la zone de cuisson. REMARQUE Si vous appuyez sur plusieurs capteurs pendant plus de 8 secondes, sur l'affichage des réglages de température. apparaît REMARQUE Le capteur de la zone Flex zone Plus d'arrêt rapide. ne prend pas en charge la fonction 18 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 18 2017-02-03 11:18:14 Utilisation de la sécurité enfants Minuterie (Baisser la durée) La sécurité enfants permet d'éviter une mise sous tension accidentelle d'une zone de cuisson et donc l'activation de la surface de cuisson. Vous pouvez également verrouiller le tableau de commande (à l'exception du capteur de la commande Marche/Arrêt que vous ne pouvez qu'éteindre) afin d'éviter toute modification accidentelle des réglages, par exemple en essuyant le panneau avec un chiffon. Utiliser la minuterie comme dispositif d'arrêt de sécurité : Activation/Désactivation de la sécurité enfants Si une durée spécifique est réglée pour une zone de cuisson, celle-ci s'éteint automatiquement une fois la durée écoulée. Cette fonction peut être utilisée simultanément pour plusieurs zones de cuisson. Réglage du dispositif d'arrêt de sécurité La ou les zones de cuisson pour lesquelles vous souhaitez appliquer le dispositif d'arrêt de sécurité doivent être allumées. Touchez le capteur de la commande Verrouillage pendant environ 3 secondes. Un signal sonore de confirmation retentit.

Une fois allumée, appuyez sur la zone de cuisson correspondante pour activer le signal flash sur l'affichage de la zone de cuisson correspondante.

Touchez n'importe quel capteur de commande. s'affiche sur l'affichage, indiquant que la sécurité enfants a été activée. Pour désactiver la sécurité enfants, touchez à nouveau le capteur de la commande Verrouillage pendant 3 secondes. Un signal sonore de confirmation retentit.

Appuyez sur le capteur de la commande Minuterie . Le nombre 10 apparaît au-dessus de l'affichage de la minuterie.

REMARQUE Que l'appareil soit sous/hors tension, la sécurité enfants est activée. REMARQUE Vous pouvez utiliser la commande Verrouillage pendant la cuisson. Dans ce cas, pour éteindre le brûleur, vous devez désactiver le verrouillage ou mettre l'appareil hors tension. Utilisation de la table de cuisson

REMARQUE Le réglage par défaut de la minuterie est 10.

Utilisez le capteur de réglage de la minuterie ( ou ) pour régler la durée souhaitée, par exemple 15 minutes, après laquelle la zone de cuisson s'éteindra automatiquement. Le dispositif d'arrêt de sécurité est à présent activé. REMARQUE La minuterie peut être réglée de 1 à 99. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 19 2017-02-03

11:18:15 Utilisation de la table de cuisson

Pour annuler les réglages de la minuterie, sélectionnez le brûleur concerné et maintenez le capteur de la commande Minuterie enfoncé pendant 2 secondes. Cela annule les réglages de la minuterie du brûleur avec l'émission d'un signal sonore. Si vous maintenez le capteur de la commande Minuterie enfoncé pendant 2 secondes sans sélectionner de brûleur, cela annule les réglages de la minuterie du dernier brûleur modifié. Utilisation de la table de cuisson Si vous souhaitez afficher la durée restante pour l'une des zones de cuisson, utilisez le capteur de la commande Minuterie , après avoir sélectionné un brûleur. Le témoin de la commande correspondante commence alors à clignoter lentement. Les réglages sont réinitialisés à l'aide du capteur de réglage de la minuterie ( ou ). Une fois la durée spécifiée écoulée, la zone de cuisson s'éteint automatiquement ; un signal sonore de confirmation retentit et le témoin de la minuterie s'affiche. Minuterie (Augmenter la durée) Pour pouvoir augmenter la durée de la minuterie, vous devez allumer l'appareil, mais aucune zone de cuisson ne doit utiliser la minuterie comme dispositif d'arrêt de sécurité.

Touchez le capteur de la commande Minuterie . apparaît sur l'affichage de la minuterie.

La fonction permettant d'augmenter la durée de la minuterie devient active et les nombres sur l'affichage augmentent au fur et à mesure. Pour annuler les réglages de la minuterie, maintenez le capteur de la commande enfoncé pendant Minuterie 2 secondes. Pour arrêter la minuterie, touchez le capteur de la commande Minuterie .

REMARQUE Pour modifier plus rapidement les réglages, maintenez l'un des capteurs de commande enfoncé, jusqu'à ce que la valeur souhaitée s'affiche. 20 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 20 2017-02-03 11:18:15 Utilisation de la fonction maintien au chaud

Utilisez cette fonction pour maintenir des aliments cuisinés au chaud. Touchez le capteur de la zone de cuisson correspondante. Touchez le capteur de la fonction Maintien au chaud

Commande de la fonction Pleine puissance La fonction Pleine puissance permet d'augmenter la puissance de chacune des zones de cuisson. (exemple : porter à ébullition un grand volume d'eau) Zones de cuisson Temps maximal à pleine puissance 145 mm 10 min 210 mm 10 min Zone Flex Plus (avant ou arrière) 10 min Zone Flex Plus (complète) 5 min Une fois cette durée écoulée, les zones de cuisson reviennent automatiquement au niveau de puissance L'affichage du brûleur change. Touchez à nouveau pour éteindre le brûleur. REMARQUE Dans certaines circonstances, la fonction Pleine puissance peut être désactivée automatiquement afin de protéger les composants électroniques internes de la table de cuisson. Par exemple, il n'est pas possible d'émettre la puissance maximale simultanément sur la partie avant et la partie arrière de la zone Flex zone. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 21 Utilisation de la table de cuisson

11:18:15 Utilisation de la table de cuisson Gestion de la puissance Commande Flex Chaque zone de cuisson dispose d'une puissance maximale qui lui est propre. Si la plage de puissance est dépassée lors de l'activation de la fonction Pleine puissance , le dispositif de gestion de la puissance réduit automatiquement le réglage de température de la zone de cuisson. La fonction Flex permet d'activer toute la zone de cuisson de gauche afin d'utiliser un récipient de grande taille. (exemple : récipient ovale, poissonnière)

1 et 2 sont jumelées 3 et 4 sont jumelées Le témoin de cette zone de cuisson alterne pendant quelques secondes entre la température actuellement réglée et la température maximale autorisée. Le témoin passe ensuite de la température réglée à la température maximale possible. Utilisation de la table de cuisson Pause La fonction Pause permute simultanément toutes les zones de cuisson actuellement sous tension sur le réglage de faible puissance, puis à nouveau sur le réglage de température qui était réglé précédemment. Cette fonction peut être utilisée pour interrompre brièvement puis poursuivre le processus de cuisson (par exemple pour prendre un appel téléphonique). Lorsque la fonction Pause est activée, tous les capteurs tactiles sont désactivés, sauf les capteurs des commandes Pause , Verrouillage Marche/Arrêt . Touchez à nouveau sur le capteur de la commande Pause pour reprendre la cuisson. Tableau de commande Pour mettre sous tension Appuyez sur Pause Pour mettre hors tension Appuyez sur Pause Affichage

Touchez le capteur Zone Flex zone Plus .

Pour régler et ajuster le niveau de puissance, touchez le capteur de réglage de la température. REMARQUE

Si vous touchez le capteur Zone Flex zone Plus pendant l'utilisation, la fonction Zone Flex zone Plus sera désactivée. Si vous touchez le capteur Zone Flex zone Plus alors que tous les brûleurs fonctionnent à des niveaux différents, les brûleurs sont réglés à un niveau élevé. Si vous touchez le capteur Zone Flex zone Plus alors que la Zone Flex zone est en marche, cette dernière s'éteint. Lorsque vous déplacez ou ajoutez un récipient sur une nouvelle Zone Flex zone Plus, annulez l'opération en cours, puis appuyez sur le capteur correspondant pour activer la zone de cuisson. Revenir au niveau de puissance précédent 22 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 22 2017-02-03 11:18:16 Activation/désactivation du son

Touchez le capteur de la commande Marche/Arrêt pendant environ 1 à 2 secondes. 10 secondes après la mise sous tension, touchez le capteur de la commande Pause pendant 3 secondes. Le son est désactivé et l'écran. apparaît à Pour changer le réglage du son, recommencez la procédure n°1 et n°2. Le son est activé et apparaît à l'écran. Les chiffres répertoriés dans le tableau ci-dessous sont donnés à titre indicatif. Les réglages de température requis pour les différentes méthodes de cuisson dépendent de plusieurs variables, notamment la qualité du récipient utilisé et le type et la quantité des aliments à faire cuire. Changer de réglage Méthode de cuisson Exemples d'utilisation De 14 à 15 Faire réchauffer Faire sauter Faire frire Faire chauffer de grandes quantités de liquide, faire bouillir des pâtes, saisir de la viande, faire dorer du goulache, braiser de la viande De 8 à 11 Intensive Faire frire Bifteck, aloyau, pommes de terre rissolées, crêpes De 7 à 10 Faire frire Escalope / côtelettes, foie, poisson, rissole, œufs au plat De 5 à 7 Faire bouillir De 2 à 4 Faire cuire à la vapeur Faire mijoter Faire bouillir De 1 à 2 Faire fondre Utilisation de la table de cuisson

Suggestion de réglages pour la cuisson d'aliments spécifiques Faire cuire jusqu'à 1,5 l de liquide, des pommes de terre, des légumes Cuire à la vapeur et faire mijoter de petites quantités de légumes, faire bouillir du riz et des laitages Faire fondre du beurre ou du chocolat, dissoudre de la gélatine REMARQUE REMARQUE Après la mise sous tension, vous ne pouvez pas utiliser la commande d'activation/désactivation du son après 10 secondes. Les réglages de température indiqués dans le tableau ci-dessus sont fournis à titre indicatif. REMARQUE Les réglages de température devront être adaptés en fonction du récipient et des aliments spécifiques. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 23 2017-02-03

11:18:17 Nettoyage et entretien Table de cuisson AVERTISSEMENT N'appliquez aucun produit de nettoyage sur la surface en vitrocéramique lorsque celle-ci est chaude. Tous les produits de nettoyage doivent être retirés avec des quantités d'eau claire appropriées après le nettoyage, car ils peuvent avoir un effet corrosif lorsque la surface devient chaude. N'utilisez aucun produit de nettoyage agressif (ex. : décapants pour grils ou fours, éponges à récurer ou produits vaisselle abrasifs). REMARQUE Après chaque utilisation, attendez que la surface vitrocéramique refroidisse légèrement avant de la nettoyer. Cela permet d'éviter que les éventuelles projections ne brûlent sur la surface. S'il y a lieu, retirez les traces de tartre, d'eau, de graisse et de décoloration métallique à l'aide d'un produit de nettoyage spécialement conçu pour la vitrocéramique ou l'acier inoxydable (disponible dans le commerce). Salissures tenaces

Utilisez un grattoir pour surfaces en verre afin de retirer les traces laissées par les débordements d'aliments pendant la cuisson ou les taches tenaces. Inclinez légèrement le grattoir pour surfaces en verre sur la surface en vitrocéramique. Retirez les salissures en grattant avec la lame. REMARQUE Les grattoirs pour surfaces en verre et les produits de nettoyage pour vitrocéramique sont disponibles auprès de détaillants spécialisés. Salissures légères Nettoyage et entretien

Nettoyez la surface en vitrocéramique à l'aide d'un chiffon humide. Essuyez-la à l'aide d'un chiffon propre. Il ne doit rester aucune trace de produit de nettoyage sur la surface. Nettoyez soigneusement la surface de cuisson en vitrocéramique dans son intégralité une fois par semaine, à l'aide d'un produit spécialement conçu pour la vitrocéramique ou l'acier inoxydable (disponible dans le commerce). Essuyez la surface en vitrocéramique à l'eau claire (attention aux quantités) et essuyez-la à l'aide d'un chiffon propre et sec qui ne peluche pas. 24 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 24 2017-02-03 11:18:17 Salissures spécifiques Cadre de la table de cuisson (en option)

Enlevez immédiatement les traces de sucre brûlé, de plastique fondu, d'aluminium ou de tout autre matériau à l'aide d'un grattoir pour surfaces en verre lorsqu'elles sont encore chaudes. AVERTISSEMENT Faites attention à ne pas vous brûler lorsque vous utilisez le grattoir pour surfaces en verre sur une zone de cuisson chaude.

2. Nettoyez le table de cuisson comme

d'habitude une fois celle-ci refroidie. Si vous laissez refroidir une zone de cuisson sur laquelle un produit a fondu, faites-la chauffer à nouveau avant de la nettoyer. Pour éviter d'endommager votre appareil

N'utilisez pas la table de cuisson comme plan de travail ou pour y entreposer des objets. N'utilisez pas une zone de cuisson si aucun récipient n'y est posé ou si le récipient est vide. La vitrocéramique est très solide et résistante aux écarts de température. Elle n'est cependant pas incassable. Elle peut être endommagée lorsqu'un objet particulièrement pointu ou lourd tombe sur la table de cuisson. Ne placez pas de récipients sur le cadre de la table de cuisson. Vous risqueriez de rayer ou d'endommager la finition. Évitez de répandre des liquides acides (ex. : vinaigre, jus de citron ou détartrant) sur le cadre de la table de cuisson. Des taches sombres pourraient se former. Si du sucre ou une préparation à base de sucre entre en contact avec une zone de cuisson chaude et fond, nettoyez immédiatement la table à l'aide d'un grattoir de cuisine tant que celle-ci est encore chaude. Si vous la laissez refroidir, vous risquez d'endommager la surface en la nettoyant. Ne laissez pas d'objets ou produits susceptibles de fondre (ex. : plastique, papier aluminium ou papier sulfurisé) entrer en contact avec la surface en vitrocéramique. Si un produit de cette nature fond sur la table de cuisson, retirez-le immédiatement à l'aide d'un grattoir. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 25 2017-02-03

11:18:17 Nettoyage et entretien REMARQUE Les rayures ou taches sombres sur la surface en vitrocéramique causées, par exemple, par les bords tranchants d'un récipient ne peuvent pas être enlevées. Ces taches n'entravent cependant pas le bon fonctionnement de la table de cuisson. AVERTISSEMENT N'utilisez jamais de vinaigre, jus de citron ou détartrant pour nettoyer le cadre de la table de cuisson. Des taches sombres risqueraient d'apparaître.

1. Essuyez le cadre à l'aide d'un chiffon mouillé.

2. Humidifiez légèrement les taches ayant séché à l'aide d'un chiffon humide.

Essuyez et séchez bien. Garantie et assistance Questions fréquentes et dépannage Code d'information Une mauvaise utilisation peut entraîner de légers dysfonctionnements. Pour y remédier, suivez les instructions ci-dessous. Ne tentez pas de réparer vous-même la table si les instructions suivantes s'avèrent inopérantes. AVERTISSEMENT Les réparations de l'appareil doivent impérativement être effectuées uniquement par un réparateur qualifié. Des réparations mal réalisées peuvent faire courir de graves dangers à l'utilisateur. Si votre appareil nécessite des réparations, veuillez prendre contact avec le service après-vente. Problème Cause possible

Les fusibles de l'installation électrique du domicile sont intacts.

Si les fusibles sautent de manière répétée, appelez un électricien agréé. Que dois-je faire si les zones de cuisson ne s'allument pas ?

Le capteur de la commande Marche/Arrêt a été actionnée accidentellement. Le tableau de commande est partiellement recouvert d'un chiffon mouillé ou de liquide.

L'appareil est correctement mis sous tension. Nettoyez le tableau de commande. Le capteur de la commande Marche/Arrêt a été actionnée accidentellement. Le tableau de commande est partiellement recouvert d'un chiffon mouillé ou de liquide.

La zone de cuisson n'a été que brièvement utilisée et n'est donc pas devenue suffisamment chaude.

Garantie et assistance Que dois-je faire si l'affichage, hormis pour le témoin de chaleur résiduelle

s'éteint soudainement ? Que dois-je faire si, une fois les zones de cuisson éteintes, le témoin de chaleur résiduelle ne s'allume pas sur l'affichage ?

Solution Que dois-je faire si les zones de cuisson ne fonctionnent pas ?

L'appareil est correctement mis sous tension. Nettoyez le tableau de commande. Si la zone de cuisson est chaude, veuillez appeler un centre de service local. Cause possible Solution Vérifiez le capteur de la Redémarrez l'appareil commande Cuisson automatique. en utilisant le bouton Power (Marche/Arrêt). La température détectée est Si le problème persiste, supérieure à celle spécifiée. débranchez l'alimentation Vérifiez le capteur de la commande Cuisson automatique. pendant plus de 30 secondes. Ensuite, Le moteur CC ne fonctionne redémarrez l'appareil et pas à cause de problèmes avec réessayez. Si le problème la carte de circuit imprimé ou persiste, prenez contact avec le câblage, ou en raison de un centre de service local. perturbations électriques sur la lame du moteur.

Vous avez appuyé sur le capteur Vérifiez si le pavé du capteur pendant plus de 8 secondes. est mouillé ou actionné. Si le problème persiste, redémarrez l'appareil à l'aide du bouton Power (Marche/ Arrêt). Si le problème persiste, prenez contact avec un centre de service local.

Les communications entre la carte de circuit imprimé principale et secondaire échouent.

Le CI tactile communique de façon anormale. Redémarrez l'appareil en utilisant le bouton Marche/Arrêt Si le problème persiste, débranchez l'alimentation pendant plus de 30 secondes. Ensuite, redémarrez l'appareil. Si le problème persiste, prenez contact avec un centre de service local. 26 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 26 2017-02-03 11:18:17 Que dois-je faire si la zone de cuisson ne s'allume pas ou ne s'éteint pas ? Assistance Cela peut être la conséquence de l'une des situations suivantes : Le tableau de commande est partiellement recouvert d'un chiffon mouillé ou de liquide. La sécurité enfants est activée et « L » s'affiche. Avant de faire appel au service d'assistance ou de réparation, veuillez vous reporter à la section « Dépannage ». Si le problème persiste, suivez les instructions figurant ci-dessous. Que dois-je faire si l'affichage s'allume ? Vérifiez les points suivants : Le tableau de commande est partiellement recouvert d'un chiffon mouillé ou de liquide. Appuyez sur le capteur de la commande Marche/Arrêt pour réinitialiser les réglages. Si du liquide a débordé sur le tableau de commande, essuyez-le. Que dois-je faire si l'affichage s'allume ? Vérifiez les points suivants : La table de cuisson surchauffe à cause d'un dysfonctionnement. Après le refroidissement de la table de cuisson, appuyez sur le capteur de la commande Marche/Arrêt pour réinitialiser les réglages. Que dois-je faire si l'affichage s'allume ? Que faire si le ventilateur de refroidissement continue à tourner une fois la table de cuisson éteinte ? Vérifiez les points suivants : Lorsque vous avez terminé d'utiliser la table de cuisson, le ventilateur de refroidissement fonctionne tout seul afin de la refroidir. Une fois les composants électroniques de la table de cuisson refroidis ou la durée maximale écoulée (10 minutes), le ventilateur de refroidissement s'éteint. Si vous demandez l'assistance d'un technicien qualifié suite à une utilisation incorrecte de l'appareil, l'intervention pourra vous être facturée même si le problème survient pendant la période de garantie. Si tel est le cas, veuillez prendre contact avec votre service après-vente. Préparez toujours toutes les informations nécessaires avant de passer votre appel. Cela permettra de déterminer plus facilement la nature du problème et de décider si l'intervention du service après-vente est nécessaire. Veuillez noter les informations suivantes : Quelle est la nature du problème ? À quel moment le problème survient-il ? Avant de passer votre appel, veuillez noter le modèle et le numéro de série de votre appareil. Ces informations figurent sur la plaque signalétique sous la forme suivante :

Description du modèle Code S/N (15 chiffres) Nous vous recommandons de noter les informations fournies à cet emplacement afin de les retrouver facilement.

Modèle : Numéro de série : Dans quels cas les frais d'assistance sont-ils facturés, même pendant la période de garantie ?

Si vous auriez pu remédier vous-même au problème en vous reportant à la section « Dépannage ». Si le technicien de service après-vente est obligé de se déplacer plusieurs fois car vous ne lui avez pas fourni les informations nécessaires avant sa visite, par exemple pour rapporter des pièces. Préparez votre appel en suivant les instructions ci-dessus afin d'éviter de devoir prendre en charge les frais de ces déplacements. Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 27 Garantie et assistance Vérifiez les points suivants : Le récipient utilisé est inadapté ou trop petit ou aucun récipient n'a été placé sur la zone de cuisson. Si vous utilisez un récipient adapté, le message affiché disparaît automatiquement. S'agit-il d'un défaut technique ? 2017-02-03

11:18:17 Caractéristiques techniques Informations sur l'appareil Caractéristiques techniques Dimensions de l'appareil Dimensions extérieures du plan de travail Largeur 600 mm Nom du fournisseur Samsung Electronics Co. Ltd. Profondeur 520 mm Identification du modèle NZ64K7757BK Hauteur 56 mm Type de plaque Encastrable Largeur 560 mm Profondeur 490 mm Technologie de chauffage Zones de cuisson à induction et surface de cuisson Hauteur 72 mm Nombre de zones et/ou aires de cuisson

Rayon d'angle 3 mm Pour les zones de cuisson et/ou surface circulaire(s) : diamètre de surface utile pour la zone de cuisson chauffée électriquement (Ø) 21,0 cm, 14,5 cm Pour les zones de cuisson ou la surface non circulaire(s) : longueur et largeur de surface utile par zone de cuisson ou surface chauffée électriquement (L × W) 24,0 x 38,0 cm De 220 à 240 V ~ 50 / 60 Hz 7,2 kW Tension électrique Puissance connectée maximale Poids Net 13,2 kg Brut 16,0 kg Zones de cuisson Caractéristiques techniques Emplacement Diamètre Puissance Avant droit 210 mm 2200 W / Pleine puissance 3200 W Arrière droit 145 mm 1400 W / Pleine puissance 2000 W Zone Flex Plus (avant)

1800 W / Pleine puissance 2600 W Zone Flex Plus (arrière)

1800 W / Pleine puissance 2600 W Zone Flex Plus (centre)

1800 W / Pleine puissance 3000 W Zone Flex Plus (complète)

3300 W / Pleine puissance 3600 W Consommation d’énergie par zone ou aire de cuisson calculée par kg (EC cuisson électrique) Consommation d’énergie de la plaque de cuisson, calculée par kg (EC plaque électrique) Ø 21,0 cm : 184,2 Wh/kg Ø 14,5 cm : 191,3 Wh/kg 24,0 x 38,0 cm : 199,0 Wh/kg 191,5 Wh/kg

• Données déterminées conformément à la norme EN 60350-2 et aux Règlements de la Commission Européenne (UE) N°66/2014. Conseils pour économiser de l'énergie

Placez toujours les casseroles et les poêles sur la zone de cuisson avant de l'allumer. Des zones de cuisson et des fonds de récipients sales augmentent la consommation d'énergie. L'utilisation d'un autocuiseur permet de réduire le temps de cuisson. 28 Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 28 2017-02-03 11:18:17 Notes Français NZ64K7757BK_EF_DG68-00804A-02_FR+NL+DE.indb 29 2017-02-03

11:18:17 Veuillez noter que la garantie Samsung n'inclut pas les déplacements du service après-vente pour expliquer le fonctionnement de l'appareil, corriger une installation non correcte ou effectuer des opérations de nettoyage ou d'entretien normaux. UNE QUESTION ? DES COMMENTAIRES ? PAYS APPELEZ LE
