VISO FIVE - Système audio NAD - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VISO FIVE NAD au format PDF.
| Type de produit | Récepteur DVD ampli home cinéma |
| Marque | NAD |
| Modèle | VISO FIVE |
| Catégorie | Système audio |
| Puissance de sortie (stéréo) | 2 x 60 W |
| Puissance de sortie (ambiophonique) | 5 x 45 W |
| Puissance dynamique (8 Ω) | 2 x 80 W |
| Puissance dynamique (4 Ω) | 2 x 120 W |
| Distorsion harmonique totale | < 0,08 % |
| Rapport signal/bruit | > 100 dB (pondéré A) |
| Réponse en fréquence | 20 Hz - 20 kHz, ±0,5 dB |
| Sensibilité d'entrée | 300 mV / 47 kΩ |
| Formats audio pris en charge | Dolby Digital, DTS, Dolby Pro Logic II, DTS Neo:6, EARS |
| Formats vidéo pris en charge | DVD-Video, DVD-R/RW, DVD+R/RW, SVCD, VCD, DivX, CD, MP3, WMA, JPEG |
| Section tuner | AM/FM, RDS, DAB (option), XM (option) |
| Connectivité | HDMI, S-Vidéo, composite, composante, SCART, optique, coaxiale, RS-232, MP Dock (iPod) |
| Dimensions (L x H x P) | 435 x 135 x 370 mm |
| Poids net | 12,6 kg |
| Alimentation | 120 V~60 Hz ou 230 V~50 Hz (selon version) |
| Consommation en veille | Environ 0,5 W |
| Nettoyage | Débrancher avant nettoyage, utiliser un chiffon humide, pas de produit liquide ou aérosol |
| Entretien | Ne pas obstruer les fentes de ventilation, éviter l'exposition à l'eau |
| Sécurité | Débrancher en cas d'orage, ne pas ouvrir le boîtier, ne pas toucher au laser |
| Pièces détachées | Utiliser uniquement des pièces recommandées par le fabricant |
| Réparabilité | Confier toute réparation à un technicien qualifié |
| Informations générales | Notice en français, 38 pages, disponible en PDF gratuit |
FOIRE AUX QUESTIONS - VISO FIVE NAD
Questions des utilisateurs sur VISO FIVE NAD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système audio au format PDF gratuitement ! Retrouvez votre notice VISO FIVE - NAD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VISO FIVE de la marque NAD.
MODE D'EMPLOI VISO FIVE NAD
Manuel d'Installation
CONSERVEZ CES INSTRUCTIONS AFIN DE POUVOIR VOUS EN SERVIR ULTRÉIREULEMENT. TENEZ COMPTE DE TOUS LES AVERTISSEMENTS ET SUIVEZ TOUTES LES INSTRUCTIONS QUE VOUS TROUVEREZ SUR LE MATÉRIEL AUDIO.
1 Lizez les instructions - Il est essentiel de dire toutes les consignes de sécurité avant de faire fonctionner le produit.
2 Conserve les instructions - Les consignes de sécurité et les instructions d'utilisation doivent être conservées pour pouvoir les consulter ultérieurement.
3 Tenez compte des Avertissements - Tous les Avertissements imprimés sur le produit et figurant dans les instructions d'utilisation doivent être respectés.
4 Suívez les instructions - Toutes les instructions d'utilisation et de fonctionnement doivent être suivies.
5 Nettoyage - Débranche ce produit de la prise murale avant de procéder à son nettoyage. N'utiliseaucun nettoyant liquide ou aérosol. Servez-vous d'un chiffon humide pour effectuer le nettoyage.
6 Fixations - N'utilisez aucune fixation non recommendée par le fabricant du produit, car cela peut entraîner des risques.
7 Eau et humidité - N'utilise pas ce produit prés de l'eau, par exemple prés d'une baignoire, d'un lavabo, d'un évier ou d'un bac à lessive. Ne l'utilise pas non plus dans une cave humide, prés d'une piscine ou dans un endroit semble.
8 Accessoires - Ne mettez jamais cet appareil sur un chariot, un support, un trépied, une console ou une table instables. L'appareil risquérait de tomber, provoquant des blesses graves chez un enfant ou un adulte et pourrait lui-même subir de sérieux dommages. Utilisez exclusivement un chariot, un support, un trépied, une console ou une table préconisés par le fabricant ou vendus avec l'appareil. Toute fixation du produit doit être réalisée conformément aux instructions du fabricant, et à l'aide d'un accessoire de fixation préconisé par le fabricant.
Un ensemble apparéil et chariot doit toujours être déplace avec précaution. Les arrêts brusques, les efforts excessifs et les sols accidentés risquent de renverser le chariot et l'appareil.
10 Ventilation - Le boitier de l'appareil compte des fentes d'aération évitant au produit de surchauffer et lui permettant de fonctionner de façon fiable. Ces fentes ne doivent donc jamais être obstruées ou recouvertes. Les fentes ne doivent jamais être obstruées en posant l'appareil sur un lit, un canapé, un tapis ou toute autre surface molle similaire. Ce produit ne doit pas être placé dans un ensemble encastré, comme par exemple une bibliothèque vitrée ou un rack, à moins de prévoir une ventilation adequate ou de respecter les instructions du fabricant.
11 Sources d'alimentation - Ce produit doit obligatoirement être alimenté par une source du type indiqué sur l'étiquette. Si vous avec un doute concernant le type d'alimentation sector et utilise dans votre domicile, consultez cette revendeur ou le fournisseur local d'électricité. La principale méthode à utiliser pour isoler l'amplificateur de l'alimentation sector est de débrancher la prise secteur. Assurez-vous que la prise secteur reste accessible à tout moment. Débranchez le cordon secteur de la prise murale si l'appareil ne va pas été utilisé pendant plusieurs mois.
12 Mise à la terre ou Polarité - Il se peut que cet apparéil soit équipé d'une prise secteur alternatif avec système de détrompage (fiche compteant deux broches plates, l'une plus large que l'autre). Cette fiche ne se branche sur la prise murale que dans un sens. Il s'agit d'un dispositif de sécurité. Si la fiche n'est pas complètement dans la prise, essayez de la brancher dans l'autre sens. Si elle n'est always pas, appelezz votre électricien et demandez-lui de replacer votre prise murale obsoLète. Ne bricolez pas le dispositif de sécurité de la prise avec détrompage.
13 Protection du cable d'alimentation - Les cables d'alimentation ne doivent pas passer dans des endroits ou ils risquent d'être piétinés ou pincés par des articles posés dessus ou à côte. Faites particulièrement attention aux cables au niveau des prises, des connecteurs de commodity à l'arrête d'autres appareils, et à leur point de sortie de cet apparéil.
14 Mise à la terre d'une Antenne Extérieure - Si l'appareil est relié à une antenne extérieure ou à un réseau de cables extérieurs, veillez à ce que l'antenne ou le réseau de cables soit mis à la terre afin d'assurer la même protection contre les pics de tension et les charges liées à l'accumulation d'électricité statique. L'article 810 du National Electrical Code (NEC), ANSI/NFPA 70, contient des informations concernant la mise à la terre correcte du mât et de la structure porteuse, la mise à la terre du cable d'amnéée sur un dispositif de décharge d'antenne, le calibre des cables de mise à la terre, l'emplacement du dispositif de décharge d'antenne, le branchement aux electrodes de mise à la terre et les exigences concernant les electrodes de mise à la terre.
NOTE À L'ATTENTION DE L'INSTALLATEUR CATV
Ce rappel a pour but d'attirer l'attention de l'installateur du système d'antenne collective sur la Section 820 40 du National Electrical Code (NEC), qui donne des informations concernant la mise à la terre correcte et qui spécifie, en particulier, que la terre du cable doit être reliée au système de mise à la terre du bâtiment et ce le plus pres possible du point d'entrée du cable.
15 Foudre - Afin d'assurer une meilleure protection de cet apparéil pendant les orages, ou lorsqu'il reste inutilisé et sans surveillance pendant de longues périodes, débranchez la prise murale et déconnectez l'antenne ou le système de câbles. Cela évitera toute détérioration de l' apparéil par la foudre ou par les surtensions de secteur.
16 Cables haute tension - Un système d'antenne extérieure ne doit pas etre place pres de lignes haute tension aeriennes ou d'autres circuits d'éclairage ou de puissance électriques. Lorsque vous installez un système d'antenne extérieure, faites très attention de ne pas toucher de telles lignes haute tension ou de tels circuits, car tout contact pourrait etre mortel.
17 Surcharge électriche - Ne surchargez pas les prises murales, les rallonges électricques ou les connecteurs de commodité des appareils, sous peine de provoquer des chocs électricques ou des risques d'incendie.
18 Pénetration d'objets ou de liquides - N'insérez jamais d'objet de chaque type que ce soit par les ouvertures de l'appareil, car de tels objets risqueraient de toucher des tensions électriques dangereuses ou de court-circuiter des éléments pouvant provoquer un choc électricque ou un incendie. Ne renversez jamais de liquide sur l'appareil.
ATTENTION DANGER : L'APPAREIL NE DOIT PAS ÉTRE EXPOSE AU RUISSELLEMENT DE LIQUIDES OU AUX L'éCLABOSSURES PAR CEUX-CI ; NE PLACEZ JAMAIS DE RÉCIPIENT (VASE, ETC...) CONTENANT UN LIQUIDE SUR L'APPAREIL. COMME POUR TOUT APPAREIL ÉLECTRONIQUE, FAITES ATTENTION DE NE PAS RENVERSER DE LIQUIDE SUR UNE PARTIE QUELCONQUE DU SYSTème. LES LIQUIDES PEUVENT PROVOUER UNE PANNE ET/OU REprésentER UN RISQUE D'INCENDIE.
19 Détériorations nécessitant une intervention en ServiceAprès
Vente - Dans les cas suivants, débranchez cet apparéil de la prise murale et confiez la réparation à un personnel de service après vente qualifié :
a) Si le cable secteur ou sa prise sont endommagés.
b) Si un liquide a été renversé sur l'appareil ou si des corps étrangers sont tombés à l'intérieur.
c) Si l'appareil a ete exposé à la pluie ou a de I'eau.
d) Si le produit ne fonctionne pas normalement lorsque vous suivez les instructions d'utilisation. Ne reglez que les commandes décrites dans les instructions d'utilisation, car tout réglage incorrect des autres commandes risque de provoquer des déterminations nécessitant une intervention importante par un technician qualifié pour remettre l'appareil en état de fonctionnement normal.
e) Si l'appareil est tombé ou a été endommagé d'une manière quelconque.
f) Si les performances de l'appareil changent sensiblement, cela indique qu'une intervention en service après vente est nécessaire.
20 Pièces de rechange - Lorsque des pieces de rechange sont nécessaires, voirlez à ce que le technicien utilise des pieces de rechange préconisées par le fabricant ou ayant des caractéristiques identiques. Toute piece non autorisée risque de provoquer un incendie, un choc électrique ou d'autres dangers.
21 Contrôle de sécurité - Àprouse toute intervention d'entretien ou de réparation sur cet apparéil, demandez au technicien d'effectuer des contrôles de sécurité afin de s'assurer que le produit est en bon état de fonctionnement.
22 Fixation au mur ou au plafond - L'appareil ne doit être fixé au mur ou au plafond que suivant les recommendations du fabricant.
ATTENTION DANGER
POUR EVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, NE JAMAIS EXPOSER CET APPAREL À LA PLUIE OU À L'HUMIDITÉ.
ATTENTION
POUR ÉVITER LES ÉLECTROCUTIONS, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.
ATTENTION
Le present récepteur DVD utilise un dispositif laser. Afin de garantir une utilisation correcte de ce produit, lisez attentivement ce manuel d'utilisation et conserveze-le afin de pouvoir le consulter ultérieurement. Si l'appareil nécessite une intervention de maintenance, contactez un réparateur homologué. Si vous utilise des commandes ou si vous procédez à des réglages ou à des opérations autres que celles spécifiées, vous risquez d'être exposé à un rayonnement dangereux. Afin d'éviter tout risque d'exposition directe au rayon laser, n'essayez pas d'ouvrir le boîtier. Un rayonnement laser visible est émis lorsque le boîtier est ouvert.
NE JAMAIS FIXER DES YEUX LE FAISCEAU LASER.
AVIS FCC:
Cet apparéil a été testé et déclaré conforme aux limites relatives aux dispositifs numériques de classe B, conformément à la section 15 des réglementations de la FCC. Ces limites sont consçues pour assurer une protection raisonnable contre les interférences intempétives lorsque l' apparéil est utilisé dans un environnement résidentiel.
Cet apparéil génére, utilise et peut émettre de l'énergie radiofréquence et s'il n'est pasinstallé etutilisé conformément aux instructions, il risque de provoquer des interférences avec les communications radio. Il est néanmoins impossible de garantir qu'aucune interférence ne se produit dans un environnement spécifique. Si cet apparéil provoque des interférences au niveau de la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'apparéil, il est recommendé d'essayer de les corriger à l'aide de l'une ou de plusieurs des mesures suivantes:
Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre l'appareil et le récepteur.
- Branchez l'appareil sur une prise secteur se trouvant sur un circuit différent de celui du récepteur.
- Consultez votre revendeur ou un technician de radio/TV experimenté si vous avez besoin d'aide.
AVERTISSEMENT FCC
Tout changement ou modification apporté(e) à cet apparéil qui n'est pas expressément approuvée(e) par l'autorité compétente en matière de conformité pourrait entrainer l'annulation de l'autorisation d'utiliser cet apparéil.
EXIGENCES INDUSTRIELLES CANADIENNES
Cet apparéil numérique de classe B répond à toutes les exigences du Règlement canadien sur le matériel brouilleur.
LE SYMBOLE DE L'ÉCLAIR AVEC UNE FLÈCHE À SON EXTRÉMITÉ, DANS UN TRIANGLE ÉQUILATÉRAL, A POUR BUT D'AVERTIR L'UTILISATEUR DE LA PRESENCE D'UNE « TENSION ÉLECTRIQUE DANGEREUSE » NON ISOLÉE À L'INTERIEUR DE L'APPAREIL, QUI POT ÉTRE SUFFISAMMENT PUSSANTE POUR CONSTITUER UN RISQUE D'ÉLECTROCUTION POUR LES PERSONNES.
LE POINT D'EXCLAMATION DANS UN TRIANGLE ÉQUILATERAL A POUR BUT D'AVERTIR L'UTILISATEUR QUE LA DOCUMENTATION LIVREE AVEC L'APPAREIL CONTIENT DES INSTRUCTIONS IMPORTANTES CONCERNANT L'UTILISATION ET L'ENTRETIEN.
L'appareil est alimenté en courant nominal non opérationnel à partir de la prise secteur, lorsque la touche POWER (ALIMENTATION) est en position VEILLE.
La prise électrique doit se trouver à proximé de l'appareil et être facilement accessible.
ATTENTION
Tout changement ou modification apporté(e) à cet apparéil qui n'est pas expressément approuvé(e) par NAD Electronics pourrait entraîner l'annulation de l'autorisation d'utiliser cet apparéil.
MISE EN GARDE RELATIVE À L'EMPLACEMENT
Afin de maintainir une ventilation correcte, veillez à laisser un espace dégagé autour de l'appareil (mesuré par rapport à l'encombrement maximum de l'appareil, parties saillantes incluses) supérieur ou égal aux valeurs indiquées ci-dessous :
Panneaux gauche et droit : 10 cm
Panneau arrête : 10 cm
Panneau supérieur : 50 cm
INFORMATIONS IMPORTANTES POUR LES CLIENTS AU ROYAUIME-UNI
NE PAS couper la fiche d'alimentation de cet apparéil. Si la prise n'est pas adaptée aux prises de votre domicile ou que le cable est trop court pour atteindre la prise, procurez-vous une rallonge électrique appropriée dont la sécurité est démontrée ou consultez votre revendeur. Néanmoins, si la fiche d'alimentation est coupée, RETIREZ LE FUSIBLE et jetez immédiatement la FICHE, afin d'éviter des risques d'électrocution si elle est branchée à la prise électrique par inadvertance. Si ce produit n'est pas livré avec une fiche d'alimentation, ou que celle-ci doit être remplaceée, veillez suivre les instructions ci-dessous :
IMPORTANT
N'EAFFECTUEZ AUCUN branchement sur la borne la plus grande, qui est soit indiquée par la dette « E » ou par le symbole de mise à la terre de sécurité, soit colorée en VERT ou en VERT ET JAUNE.
Les fils présents dans le cable électrique de ce produit sont colorés selon le code suivant :
BLEU - NEUTRE
MARRON - PHASE
Ces couleurs pouvant ne pas correspondre aux marques colorées
identifient les bornes de votre fiche, procededez la maniere suivante :
Le fil BLEU doit être branché à la borne marquee avec la dette « N » ou colorée en NOIR. Le fil MARRON doit être branché à la borne marquee avec la dette « L » ou colorée en ROUGE.
Lors du remplacement du fusible, vous doivent uniquement utiliser un type correctement calibré et approuvé et vous assurer de replacer le couvercle du fusible.
EN CAS DE DOUTE, CONSULTEZ UN ÉLECTRICIEN COMPÉTENT.
REMARQUES SUR LA PROTECTION DE L'ENVIRONNEMENT
13/14
Au terme de sa durée de vie, ce produit ne doit pas être jeté avec les ordures menagères ordinaires, mais returné à un point de collecte pour le recyclage des composants électriques et electroniques. Ce point est souligné par le symbole sur le produit, sur le manuel d'utilisation et sur l'emballage.
Les matérielles peuvent être réutilisés en conformité avec leur marquage. Grâce à la réutilisation et au recyclage des matières premières ou à toute autre forme de recyclage, vous contribuez de manière importante à la protection de l'environnement. Notre municipalité peut vous indiquer où se situe le point de collecte le plus proche.
REMARQUE: LE VISO FIVE N'EST PAS UN RÉCEPTEUR DVD AVEC ADAPTATION AUTOMATIQUE À LA TENSION D'ALIMENTATION. L'APPAREIL DOIT ÉTRE EXCLUSIVEMENT CONNECTÉ À UNE PRISE SECTEUR APPROPRIÉE, C'EST-À-DIRE 120 V - 60 HZ OU 230 V - 50 HZ.
Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par les revendications de procédé de certains brevets américains et par d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et par d'autres titulaires de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Cette technologie est uniquement destinée à un usage domestique et à d'autres utilisations limitées sauf autorisation de Macrovision Corporation. Il est interdit de procédé à toute ingénieerie inverse ou à tout désassemblage.
Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole double-D sont des marques commerciales de Dolby Laboratories.
« DTS » et « DTS Digital Out » sont des marques déposées de DTS, Inc.
PRENEZ NOTE DU NUMERO DE VOTRE APPAREIL (PENDANT QU'IL EST ENCORE VISIBLE)
Le numéro de modulo et le número de série de votre nouveau Viso Five se trouvent à l'arrière de l'enceinte. Pour vous faciliter l'accès à ces références, nous conseillons de les noter ici :
N° de Modèle:
N° de Série:
INSTRUCTIONS IMPORTANTES SUR LA SECURITE 2
INTRODUCTION
A PROPOS DU VISO FIVE. 6
EARS 6
FACILITE D'UTILISATION 6
RS232 6
ÉVOLUTIVITE 6
À PROPOS DE LA TÉLÉCOMMANDE DE CHÂINE HTR 7............6
POUR COMMENCER 7
CE QUE VOUS TROUVEREZ DANS LE CARTON 7
À PROPOS DES INCRUSTATIONS À L'ÉCRAN (OSD). 12
NOUS VOUS REMERCIONS D'AVoir CHOISI NAD.
Le récepteur lecteur de DVD ambiophonique VISO FIVE est un produit technologiquement avancé et de haute capacité — poutrant, nous avons fait de gros efforts pour le rendre simple et d'usage facile. Le VISO FIVE offre une gamme d'options réellement utiles, aussi bien pour l'écoute en stéreo que pour l'ambiophonie, grâce à ses puissant capacities de traitement des signaux et d'un ensemble de circuits audionumériques d'une précision magnifique. Nous avons aussi tout fait pour garantir une transparence sociale et une précision spatiale aussi parfaites que possible, en nous appuyant sur ce que nous avons appris à travers un quart de siècle d'expérience en matière de conception de modules audio et cinema à domicile. Pour ce produit comme pour tous les autres produits NAD, notre philosophie de conception « La Musique d'Abord » a été la ligne directrice dans la conception du VISO FIVE ; il vous offrira donc, pendant de très nombreuses années, à la fois ce qui existe de plus évolué en matière de cinema à domicile avec ambiophonie et une reproduction sociale de qualité audiophile.

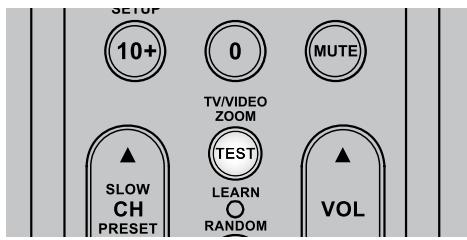

ZOOM 22

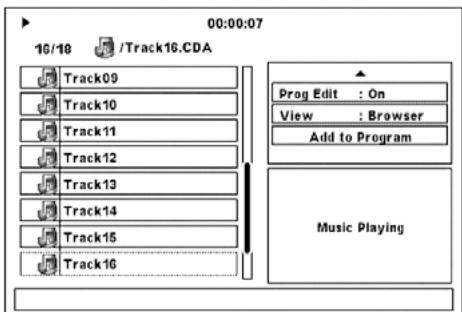

PROGRAMMATION 22
LECTURE DE PROGRAMMES. 23
LECTURE DES FORMATS MP3/WMA/JPEG 23
REGLAGE DU PROGRAMMATEUR. 23
FONCTION D'EXTINCTION AUTOMATIQUE 23
UTILISATION DU VISO FIVE - AM/FM/DB/iPod 24
ECOUTE DE STATION DE RADIODIFUSION AM/FM. 24
A PROPOS DES ANTENNES 24

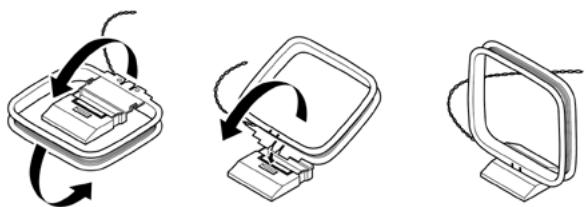

INSTALLATION DE L'ANTENNE CADRE 24
SELECTION DE LA BANDE 24
CONFIGURATION DES STATIONS PRSELECTIONNÉES 24
CHOIX DU MODE TUNER 25
A PROPOS DU RDS 25
LECTURE DU TEXTE RDS. 25
A PROPOS DE LA RADIO DAB. 25
BRANCHEMENT DU MODULE DAB 25
FONCTIONNEMENT DE LA DAB 26
LIST DE SERVICES. 26
MODETUNER DAB 26
Nous vous recommendons vivement de consacrer tout de suite quelques minutes à la lecture de l'intégrality de ce manuel. Si vous investissez un petit peu de temps maintainant, en amont, vous en economiserez beaucoup ultérieurement ; de plus, vous apprendrez à tirer tous les avantages de votre achat d'un NAD VISO FIVE et à profiter pleinement de ce module puissant et flexible pour chaire de cinéma à domicile. Une dernière chose : Nous vous conseillons d'enregistrer votre achat du VISO FIVE sur le site Web de NAD :
Pour toute information concernant la garantie, veuillez prendre contact avec votre revendeur local.
A PROPOS DU VISO FIVE
Le VISO FIVE fait partie des récepteurs DVD intégrés les plus puissants et élaborés du marché. Nous avons consacre tous nos efforts à la conception d'un dispositif de home cinéma de haute qualité sonore, à l'image de la philosophie de conception de NAD « La musique d'abord ». Vous trouverez ci-dessous quelques examples :
- Les composants haute performances, systématiquement utilisés pour réaliser les circuits audio analogiques du VISO FIVE, garantissant une qualité maximalie pour toutes les sources y compris les sources analogiques multivoies comme les DVD-Audio.
- Le VISO FIVE est d'une facilité d'emploi exceptionnelle. Le VISO FIVE peut dire les DVD-Video, les DVD-R/-RW/+R/+RW, les DVD-A, les SVCD avec ou sans gestion de lecture (PBC), les VCD, les DivX, les CD-R/-RW et les Audio CD, dont les fichiers MP3 enregistrés, les fichiers WMA protégés par le droit d'auteur et les fichiers JPEG.
- Un port RS-232 permettant une commande des zones à l'aide d'un compatible PC fonctionnant sous Windows®.
- Les connecteurs dorés équipant le VISO FIVE garantissant une intégrité maximale du signal.
EARS
L'un des éléments clés des capacité musicales uniques du VISO FIVE est le Systeme de Reproduction Améliorée de l'Ambiance [Enhanced Ambience Recovery System (EARS)], breveté par NAD. À l'opposé de la plupart des modes d'ambiophonie sociale de type « synthèse d'environnement, » le système EARS exploite la grande puissance DSP du VISO FIVE pour canaliser le contenu ambiance, qui est « code » dans presque tous les enregistrents d'acoustique naturel, vers les haut-parleurs appropriés (principalux, central et ambiophoniques), sans avoir recours à des réverbérations ou à des régénérations créées artificiellement. L'ambiance naturelle d'EARS donne un mode ambiophonique subtotal mais exceptionnellement efficace, qui améliore naturellement la représentation spatiale pour satisfaire au moins l'auditeur exigeant lorsqu'il écoute de la musique.
Les modes Dolby Pro Logic II Music et DTS Neo: 6 Music perpetual, eux aussi, de creer une ambiance très agreable à partir de sources 2-voies.
Côté numérique, le VISO FIVE allie un traitement DSP à des vitesses extraordinairement élevées grâce à l'un des « moteurs » DSP les plus évolués du marché et doté, sur toutes les voies Une seule et même horloge maitresse, de haute précision, synchronise tous les circuits numériques afin d'éliminer les erreurs de synchronisation (instabilités) qui peuvent compromètre les performances sonores. Résultat : un décodage ambiophonique réellement à la pointe du progrès, à partir de sources Dolby Digital et DTS, ainsi qu'une reproduction en mode 5.1 voies, le tout avec une qualité sonore réellement supérieure dans tous les modes.
FACILITÉ D'UTILISATION
NAD a investi tous ses efforts dans les performances acoustiques du VISO FIVE mais également dans l'incroyable facilité d'utilisation. Le VISO FIVE est un dispositif sophistique dont la conception est exceptionnelle simple. L'utilisation de la télécommande universelle HTR 7, du panneau avant et des incrustations à l'écran (OSD) est également très facile.
RS232
Voussouspoucez configurer vouré chaîne en toute souplesse,gracé à l'interface RS-232 et le progiériel NAD compatible avec Windows®. Nous sommes aussi des partenaires certifiés d'AMX et de Crestron et nos produits supportent toutes les fonctions de ces appareils externes. Cette interface permet de télécommander toutes les fonctions du VISO FIVE depuis n'importe où, via le PC.Toutes les fonctionnalités de la télécommande sont disponibles grâce au logiciel d'interface.Consultez vos spéciaiste audio NAD pour
ÉVOLUTIVITE
Le VISO FIVE est assez soupé pour évoluer très facilement. Pour ce qui concerne les mises à jour logicielles, qui sont des situations plus probables, nous avons fait en sorte qu'elles soient plus facés à réaliser grâce au port RS-232 haut débit qui se trouve sur le panneau arrêté du VISO FIVE (et en association avec le commutateur LOAD SW également sur le panneau arrêté). Les propriétaires ayant enregistré leur VISO FIVE sur notre site web international www. NADelectronics.com serontAVISés des mises à jour. Certaines mises à jour peuvent être gratuites, alors que d'autres seront disponibles en contrepartie du paiement de royalties, suivant le type d'évolution. L'utilisateur averti pourrait effectuer ces mises à jour en se connectant à notre site web. Il receva les fichiers par e-mail et n'aura plus qu'à les installer en reliant le VISO FIVE à son PC. Sinon, le revendeur qui vous a vendu votre VISO FIVE devrait pouvoir vous aider à réaliser ces mises à jour.

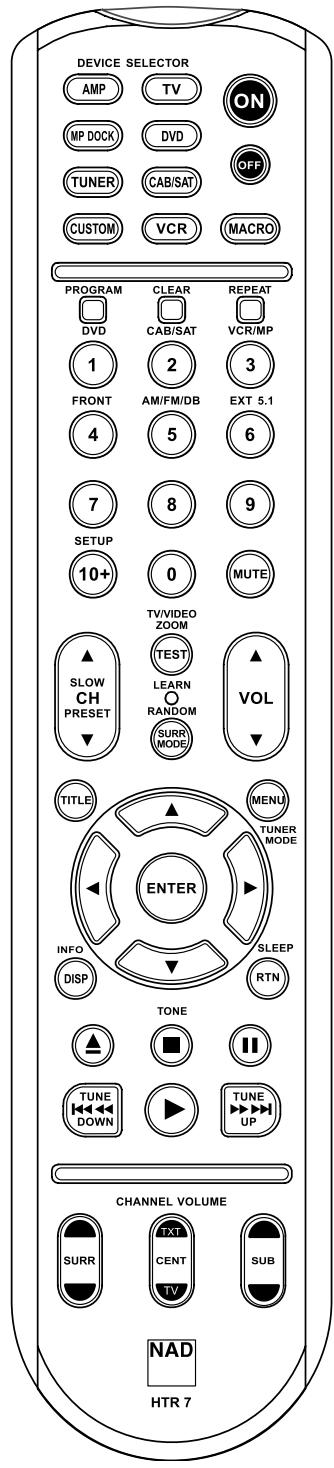

À PROPOS DE LA TÉLECOMMANDE DE CHÂINE HTR 7
Dans l'emballage de votre VISO FIVE, vous trouvez la télécommande NAD HTR 7, une télécommande de chaîne complète spécialement désçue pour être facile à utiliser et facile à comprendre. Lisez bien la rubrique « Fonctionnement de la Telecommande HTR 7 » afin de vous familiariser avec la disposition et les fonctions de la télécommande, avant de procéder à la configuration de votre VISO FIVE. Vous pouze désirir d'utiliser votre télécommande HTR 7 comme outil principal de commande de votre chaîne A/V au grand complet. Vous pouze utiliser la télécommande HTR 7 pour commander d'autres modules NAD ou de marques différentes, comme par exemple un lecteur de DVD/CD, un téléviseur, un récepteur satellite / tuner HDTV, un magnétoscope ou pratiquement n'importe queel apparéil pouvant être commandé à l'aide d'une télécommande infrarouge.
CE QUE VOUS TROUVEREZ DANS LE CARTON
Dans l'emballage de votre VISO FIVE, vous trouvez
Une antenne cadre AM.
- Une antenné filiaire FM, sous forme de cable plat, équipée d'un adaptateur « balun ».
- Un cable secteur déconnectable (si vous le souhaitez, vous pourrez replacer le cable fourni par n'importe quel autre cable secteur aux normes CEI, d'une puissance appropriée)
- La télécommande HTR 7, livrée avec 4 (quatre) piles de type AAA.
- Ce manuel d'utilisation.
CONSERVEZ L'EMBALLAGE
Veuillez conserveur le carton ainsi que tous les éléments de calage et de protection utilisés pour vous livrer notre VISO FIVE. Si vous déménagez ou si vous avez besoin de transporterer votre VISO FIVE, c'est de loin le moyen le plus fiable pour le protégger. Trop souvent nous avons constaté que des éléments en parfait état ont été endommagés lors du transport à cause d'un carton inapproprié. S'il vous plait, pensez à conserver l'emballage!
Choisissez un emplacement bien aéré (avec un dégagement d'au moins 7 à 10 cm sur les cotés et derrière) et assurez-vous que la ligne de visée entre la face parlante du VISO FIVE et l'endroit principal d'écoute est dégagé et que la distance est inférieure ou égale à 7 mètres ; cela garantira le bon fonctionnement de la télécommande infrarouge. Le VISO FIVE dégage un peu de chaleur - mais rien de suffisant pour nuire au bon fonctionnement des éléments situés à proximité.
Vous pouvez, sans aucun problème, poser le VISO FIVE sur d'autres éléments de votre châne, mais il faut en principe éviter de faire l'inverse. Il est néanmoins préférible de placer le VISO FIVE seul, dans un endroit qui lui est spécifique réservé. Il est particulièrement important de prévoir une bonne ventilation. Si vous pensez placer le VISO FIVE dans une vitrine ou dans tout autre meuble, consultez vosures spécialiste audio/video NAD qui saura vous conseiller pour ce qui concerne un début d'air suffisant pour l'appareil.
MISE EN ROUTE RAPIDE
Si vous étés impatient de découvert les performances de votre nouveau VISO FIVE, voici quelques instructions de « Mise en route rapide ». Avant de passer aux étapes ci-dessous, branche le VISO FIVE à un monitre/ téléviseur.
Veillez à ce que le récepteur VISO FIVE ne soit pas branché sur le secteur avant de procédé aux branchements. Il est également recommendé d'éteindre ou de débrancher tous les dispositifs associés pendant que vous établissez ou coupez unquelconque signal ou que vous réaliszer un branchement secteur.
LECTURE D'UN CD OU D'UN DVD
Reliez la prise jack MONITOR OUT (SORTIE MONITEUR) video composite ou S-Video du VISO FIVE à l'entrée correspondante de votre téléviseur ou moniteur.
- Branchez vos haut-parleurs aux bornes FRONT R (Avant droit), FRONT L (Avant gauche), SURROUND R (Ambiophonie droite), SURROUND L (Ambiophonie gauche) et CENTER (Voie centrale) de votre VISO FIVE. Si votre système inclut un caisson de basse sous tension, connectez la prise SUBWOOFER PRE-OUT (PREAMPLI CAISSON DE BASSE) du VISO FIVE à l'entrée ligne du caisson.
- Branchez le cordon d'alimentation CA au connecteur CA puis à une prise de courant; le voyant témoin à LED situé pres de l'interrupteur POWER doit s'allumer en jaune pour indiquer que le VISO FIVE est en mode de veille, pré à receivevoir les commandes de l'interrupteur du panneau avant ou de la télécommande HTR 7.
- Appuyez sur la touche DVD de la télécommande HTR 7, puis sur la touche [OPEN/CLOSE] (Ouverture/Fermeture).
- Introduisez le DVD dans le VISO FIVE, puis appuyez sur la touche [▶] [PLAY] (Lecture) pour démarrer la lecture. Vousdez entendre un son stéreo ou ambiophonie et voir une image sur le téléviseur ou moniteur. Si l'un ou l'autre ne marche pas, vérifie la configuration d'entrée de votre téléviseur/moniteur video ou les branchements audio/video de votre VISO FIVE.
Profitez du film ou de la musique, mais n'oubliez pas de prévoir un peu de temps pour dire l'intégralité de ce manuel afin de connecter, étalonner et paramétrorer votre VISO FIVE en y apportant toute l'attention qui se doit.

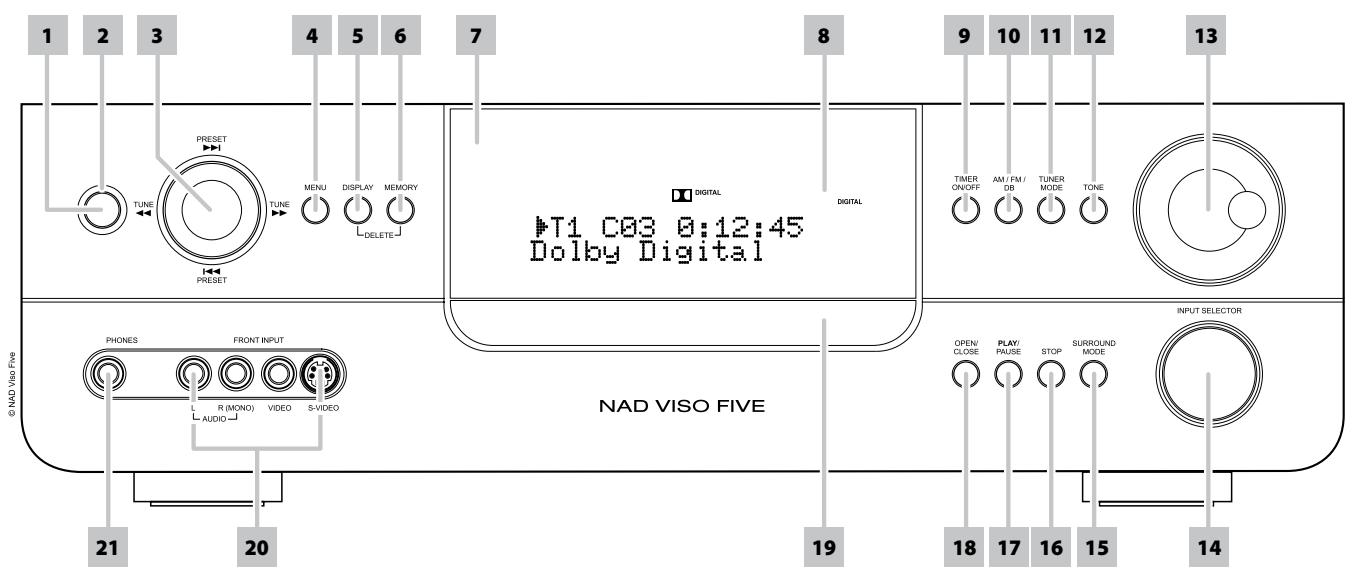

PANNEAU AVANT
1 BOUTON MARCHE/ARRÉT (POWER): appuyez sur ce bouton ou sur le bouton MARCHE [ON] de la télécommande HTR 7 pourmettre le VISO FIVE en marche. La LED témoin de Veille passera de l'orange au bleu et l'Affichage Vide-Fluorescent (VFD) s'allumera sur la face parlante. Une nouvelle impulsion sur le bouton de marche remet l'appareil en mode veille.
Veuillez notes que lorsque vous désissez demettre l'appareil en mode veille en appuyant sur la touche Power (Alimentation) du panneau avant, le dispositif de sauvegarde de la mémoire du VISO FIVE enregistre le niveau des voies, les prêrglages du tuner et d'autres paramétrages pendant plusieurs semaines même si l'appareil est hors tension.
La pression du bouton [OPEN/CLOSE] du panneau avant ou du bouton [▲] de la télécommande HTR 7 allumera le VISO FIVE à partir du mode veille et ouvrira en même temps le plateau de disque.
REMARQUE
Il faut environ 10 secondes pour que le VISO FIVE repasse en mode veille complet lorsqu'il est eteint depuis d'autres entrées de source que le DVD. Dans ce cas, il faut environ le même temps pour que levoyant témoin à LED passé du bleue au jaune.
2 LED DE VEILLE: cevoyant est jaune lorsquel VISO FIVE est en veille. Lorsque le VISO FIVE est allumé, levoyant passa au bleu.
3 Boutons NAVIGATION et ENTRÉE (ENTER): les boutons de navigation [PRESET▶/▶] / [TUNE▶/▶] utilisés conjointement au bouton [ENTER] permettent de parcourir les options OSD, titre et menu.
En mode AM/FM/XM, appuyez sur [PRESET |▶/▶] pour basculer entre les stations de radio préseLECTIONnées stockées dans la mémoire. Les stations préselectionnées « inutilisées » sont ignores par ces boutons. Notez que les prêrglages doivent avoir été enregistrés au préalable. Reportez-vous également à la rubrique « CONFIGURATION DES STATIONS PRESELECTIONNEEs » dans « FONCTIONNEMENT - UTILISATION DU VISO FIVE - AM/FM/DB/iPod »
Si vous appuyez temporairement sur les touches [TUNE / ], cela permet de balayer manuelles le bande AM ou FM. Appuyez et maintenez enfoncé pendant plus de 2 secondes les touches [TUNE / ] pour effectuer une recherche automatique. Le tuner du VISO FIVE s'arrête des qu'il capte un signal suffisamment puissant. Veuillez noter que cette fonction est « circulaire», c'est à dire qu'elle poursuit sa recherche en repartant à l'autre bout de la bande AM ou FM.
En mode DVD, appuyez sur [▶▶] pour passer à la piste, au fichier ou au chapitre suivant ou sur [■▶] pour revenir à la piste, au fichier ou au chapitre précédent. Appuyez sur [▲/■▶] pendant la lecture d'un disque pour sélectionner la vitesse de lecture.
Lors du réglage de la minuteur, utilisez les touches [1/▶] pour régler les heures et les minutes.
4 MENU: appuyez sur ce bouton pour afficher le menu de disque DVD pendant la lecture, l'arrêt, la pause ou la reprise de la lecture. En mode FM/XM/DAB, le bouton MENU fonctionne de la même manière que le bouton TUNER MODE. Voir également la description de TUNER MODE ci-dessous.

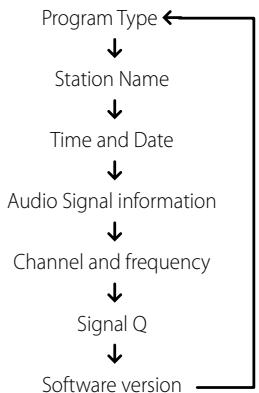

5 DISPLAY (AFFICHAGE): en mode TUNER, appuyez sur ce bouton multifonction pour afficher sur le VFD les renseignements relatifs à la station FM, XM ou DAB en cours d'écoute.
En mode CABLE/SAT, VCR ou de source avant, appuyez sur le bouton DISPLAY pour selectionner l'entrée audio optique, coaxiale ou l'entrée audio analogique affectee à la source particulière.
En mode DVD, appuyez sur le bouton DISPLAY pour afficher également l'état général de lecture du disque du menu de navigation d'affichage DVD.
6 MEMORY (MÉMOIRE): cette touche permet de stocker les stations régées dans les emplacements de préselection en mémoire du VISO FIVE. Reportez-vous également à la rubrique « CONFIGURATION DES STATIONS PRESELECTIONNEEs » dans « FONCTIONNEMENT - UTILISATION DU VISO FIVE - AM/FM/DB/iPod »
7 CAPTEUR DE TÉLECOMMANDE: dirigez la télécommande HTR 7 vers le capteur et appuyez sur les touches. N'expose pas le capteur de télécommande du VISO FIVE à une puissant source de lumière, comme la luzière du soleil ou un éclairage direct par exemple. Si la luzière ambiente est trop forte, vous risquez de ne pas pouvoir faire fonctionner le récepteur avec la télécommande.
Distance: Environ 7 metres devant le capteur.
Angle: Environ 30^ de chaque coto du capteur.
8 AFFICHAGE Fluorescent A VIDE (VFD): affiche des informations visuelles concernant les modes importants, les réglages et les fonctions de l'appareil, ainsi que l'état de la source active comme la durée de lecture du disque et autres informations.
9 TIMER ON/OFF (MINUTERIE MARCHE/ARRÉT): en association avec les boutons [PRESET▶/▶] et [MEMORY], appuyez et maintainez appuyé ce bouton pour régler l'horloge et activer ou désactiver leprogrammateur ainsi que ses modes. Reportez-vous également à la rubrique « CONFIGURATION DES STATIONS PRESELECTIONNEEs » dans « FONCTIONNEMENT - UTILISATION DU VISO FIVE - FONCTIONS »
10 AM/FM/DB: appuyez plusieurs fois sur ce bouton pour sélectionner les fonctions tuner AM, FM, DAB (version Europe) ou XM (version Amérique du Nord).
11 TUNER MODE (MODE TUNER): en mode FM, ce bouton permet de passer entre FM StéRéo et FM mono. Choisissez FM Mono (les iconônes FM STEREO et Silencieux FM MUTE sur le VFD sont éteintes) pour les stations reçues avec beaucoup d'interférences ou dont le signal est trop faible. Pour la radio DAB (version Europe uniquement) ou XM (version Amérique du Nord uniquement), ce bouton active les menus de radio numérique en combinaison avec les boutons Navigation et Entrée.
En mode FM/XM/DAB, le bouton MENU fonctionne de la même manière que le bouton TUNER MODE.
12 TONE (TONALITE): appuyez sur ce bouton pour alterner entre les graves (Bass) et les aiguës (Treble), et entre « Tone Defeat » (Tonalité Arrêt) et « Tone Active » (Tonalité Marche). En mode Graves ou Aigus, tournez le bouton VOLUME dans le sens des aiguilles d'une montre ou dans le sens inverse pour régler le niveau des graves et des aigus dans la plage de ±12 dB.
13 VOLUME (SETUP) (RéGLAGE DU VOLUME): tournez cette touche dans le sens horsaire pour augmenter le volume ou dans le sens anti-horaire pour le diminuer.
Tournez le bouton VOLUME dans le sens des aiguilles d'une montre ou dans le sens inverse en association avec le bouton TONE pour régler le niveau des graves et des aigus.
14 INPUT SELECTOR (SELECTIONEUR D'ENTREE): utilise ce bouton pour sélectionner une entrée audio/vidéo avec ses entrées analogiques ou numériques. Tournez le bouton en sens horsaire ou en sens anti-horaire pourCHOISIR entre: DVD interne Cable/Sat VCR (iPod) Front AM/FM/XM (DAB) Ext 5.1 puis return à DVD interne
15 SURROUND MODE: appuyez sur ce bouton pour sélectionner les options du mode SURROUND (ambiophonie). Reportez-vous également à la rubrique « MODE D'ÉCOUTE » dans « FONCTIONNEMENT - UTILISATION DU VISO FIVE - MENU DE CONFIGURATION AUDIO »
REMARQUES
En fonction du format de l'entrée actuellment selectionnée (numérique ou analogique; stéreo ou multivoies), différents modes seront disponibles.
Pour obtenir lesassageursresultats lorsquevoueffectuez un enregistrement sur magnetooscope, selectionnez «Mode:Stereo » et « Sub:Off » sur l'affichage des menus à I'écran [OSD] du VISO FIVE.
16 STOP (ARRÊT): lors de la lecture d'un disque, appuyez sur cette touche pour arrêter etmettre en pause la lecture. Le message « RESUME » apparait. Si vous appuyez sur la touche [PLAY/PAUSE] (LECTURE/PAUSE), la lecture du disque reprend à l'endetroit où elle a été arrêtée. Si on appuie sur le bouton [STOP] successivement pendant la lecture, la lecture du disque s'arrête complètement. A l'arrêt complet, « STOP » est affché sur le VFD pour la lecture d'un DVD, ainsi que le nombre total de pistes et le temps total de lecture pour la lecture d'un CD; « CLIPMENU » est affché pour la lecture d'un fjichier MP3/WMA/JPEG.
17 PLAY/PAUSE (LECTURE/PAUSE): appuyez sur cette touche pour basculer entre les modes Lecture et Pause d'un DVD/VCD/CD ou tout autre support compatible. Si le plateau de disque est ouvert, appuyez sur cette touche pour fermer automatiquement le plateau et lancer la lecture si le disque est charge.
18 OPEN/CLOSE: appuyez sur cette touche pour ouvrir et fermer le plateau de disque et pour selectionner en même temps le lecteur DVD interne. Si le VISO FIVE est en veille, cette touche permet à la fois de l'allumer et d'ouvir le plateau de disque.
19 PLATEAU DE DISQUE : lorsque le PLATEAU DE DISQUE est ouvert, introduisez un DVD, VCD, CD ou tout autre support orienté vers le bas sur le plateau. Si vous avez charge le disque à l'envers et qu'il s'agit d'un disque mono face, le message « NO DISC » (Aucun disque) apparait à la fois sur le panneau d'affichage VFD du VISO FIVE et à l'écran du télévisieur/moniteur.
20 FRONT INPUT (ENTREE AVANT): utilisez ces prises d'appoint pour les sources occasionnelles, comme par exemple un caméoscope, un lecteur de cassettes, une console de quelques video ou toute autre source audio analogique, video composite ou S-Video. Sélectionnez l'entrée avant à l'aide de la télécommande HTR 7 ou le bouton INPUT SELECTOR du panneau avant.
Si vous source dispose d'une seule prise jack de sortie audio ou que l'indication « sortie mono » est presente, branche-la dans l'entrée avant R (Droit) (mono) du VISO FIVE. À l'inverse, si vous source dispose de deux prises de sortie stéreo, branche les deux prises dans les entrées avant L (Gauge) et R (Droit) (Mono) correspondantes du VISO FIVE pour obtenir une sortie en stéreo.
21 PHONES (CASQUE): cette prise est prévue pour un casque stéréophonique doté d'une fiche stéreo standard de 1/4" (utilisez un adaptateur approprié si votre casque est équipé d'une fiche plus petite). Le son des haut-parleurs est automatiquement coupé lorsque vous branchez le casque (cependant ce n'est pas le cas sur les prises jack AUDIO OUT (SORTIE AUDIO) du magnétoscope lorsque le SCART OUT (version Europe uniquement)). Reportez-vous également à la rubrique « DOLBY HEADPHONE » dans « FONCTIONNEMENT - UTILISATION DU VISO FIVE - MENU DE CONFIGURATION AUDIO »

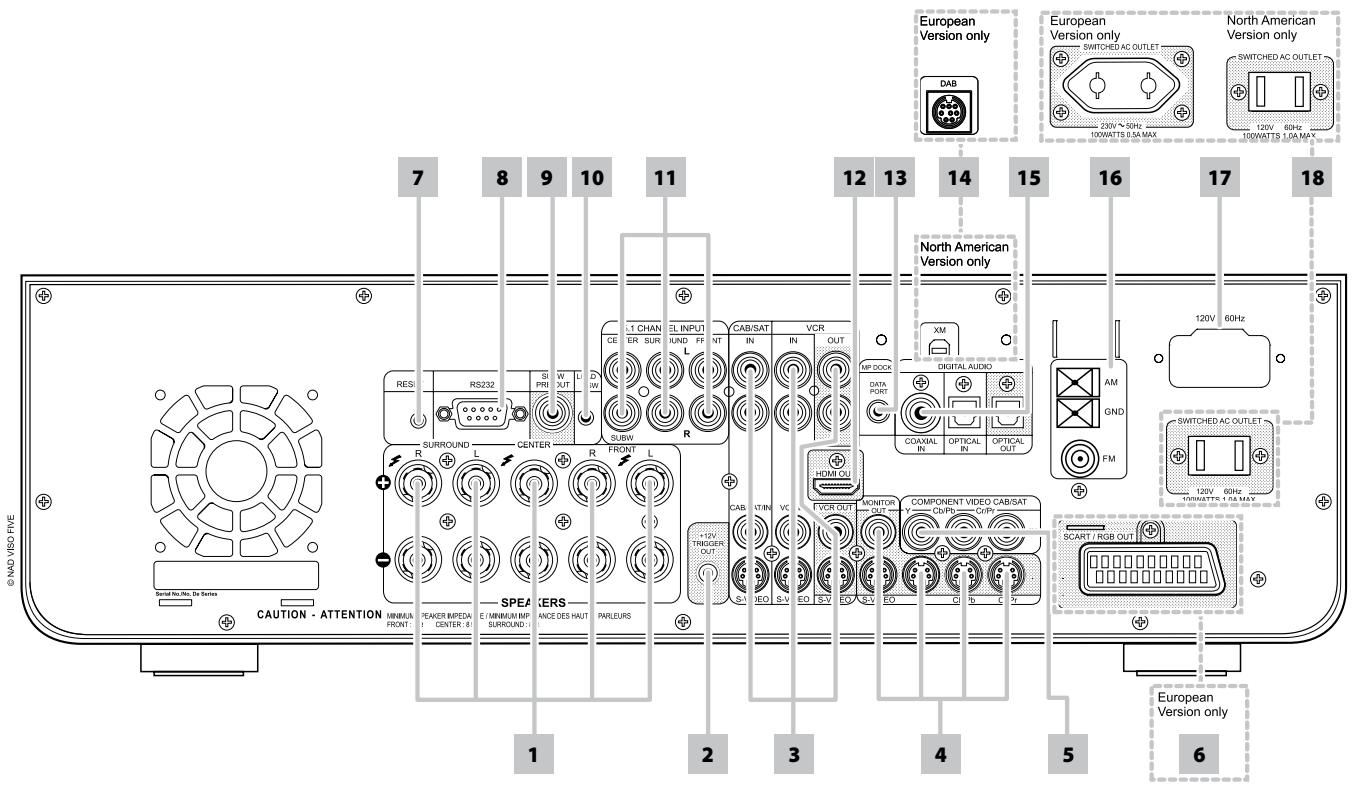

PANNEAU ARRIÈRE
ATTENTION!
Faies attention de mettre le VISO FIVE hors tension ou de le débrancher avant de proceder à unquelconque branchement. Il est aussi recommandé d'eteindre ou de débrancher tous les modules associés pendant que vous établissez ou coupe unquelconque signal ou que vous réaliszer un branchement secteur.
1 HAUT-PARLEURS: reliez les voies respectives AVANT G (FRONT L), AVANT D (FRONT R) AMBIO D (SURR R), AMBIO G (SURR L), et CENTRE (CENTER) à leurs haut-parleurs correspondants. La borne « + » (rouge) et la borne « - » (noire) de chaque sortie doivent être reliées aux bornes « + » et « - » correspondantes du haut-parleur. Veillez à ce qu'aucun fil ou brin ne créé un court-circuit entre les bornes, ni sur le récepteur ni sur le haut-parleur. Le VISO FIVE est concu pour produit une qualité sonore optimale lorsqu'il est relié à des haut-parleurs dont l'impédance est dans sa plage de fonctionnement. Veillez à ce que tous les haut-parleurs aient une impédance d'au moins 8Ω.
REMARQUE
Utilisez que du fil multi-brins de calibre 16 AWG (1,5mm^2) au minimum.
Vous pouze réaliser les branchements au VISO FIVE en utilisant des fiches banane (modèle USA uniquement), ou alors avec des cables dénudés ou des broches. Pour un cable dénudé ou une broche, utilisez le trou transversal percé dans la tige de la borne. Àpès avoir dévisse l'écrou en plastique de la borne, réalisez un branchement propre puis revisisse l'écrou avec précaution. Pour réduire au minimum le risque de court-circuit, voirlez à ce que la longueur dénudée du cable ou la longueur de la broche utilisées pour le branchement ne soit pas supérieure à 12 mm.
2 12V trigger out (SORTIE ASSERVISSEMENT 12 V): la SORTIE
ASSERVISSEMENT 12 V (12V TRIGGER OUT) permit de commander des apparèils externes équipés d'une entrée d'asservissement 12 V. Cette sortie est au potentiel 12 V lorsque le VISO FIVE est en marche, ou au potentiel 0 V lorsque l'appareil est étant ou en mode veille.
3 CABLE/SAT & VCR: branchez sur ces entrées S-Viséo, video
composites et audio analogiques des appareils sources comme des démodulateurs de télévision par cable, des syntoniseurs satellites, un autre lecteur de DVD ou d'autres appareils auxiliaires compatibles. Reliez les prises de sortie audio/vidéo VCR (Magnétoscope) du VISO FIVE aux entrées d'enregistrement de ces dispositifs. Veuillez notes
que l'entrée VCR (Magnétoscope) peut très bien être utilisée pour des dispositifs de lecture seule, auquel cas il n'est pas nécessaire de connecter les prises OUT (SORTIE).
4 MONITOR (S-VIDEO, VIDEO)(SORTIE MONITEUR): reliez cette sortie à l'entrée video du moniteur ou du télévisuer, en utilisant des cables RCA et/ou des cables S-video de bonne qualité conçus pour les signaux video. La connexion S-video étant généralement de qualité supérieure, nous vous recommendons de l'utiliser si votre télévisuer ou moniteur possède une entrée correspondante.
5 COMPONENTVIDEO IN;COMPONENTVIDEO OUT(ENTREE
VIDEO DECOMPOSEE; SORTIE VIDEO DECOMPOSEE): reliez l'entree
Video Dé composée aux sorties Video Dé composée de modules source compatibles, typiquement un lecteur DVD et un tuner terrestre ou satellite HDTV. Reliefa sortie Video Dé composée (Component Video OUT) à l'Entrée Video Dé composée d'un moniteur video/téléviseur compatible. Faites attention à l'homogénéité des connexions lorsque vous branchez les jacks Y,Cb/Pb,Cr/Pr aux sources/entrées correspondantes.
6 SCART/RGB OUT (SORTIE PÉRITEL/RGB) (version Europe
uniquement)/PAL unquirement):reliez la sortie SCART/RGB OUT
(SORTIE PÉRITEL/RGB) du VISO FIVE à l'entrée video SCART/RGB (PÉRITEL/RGB) d'un monieur video/téléviser compatible. Veiliez à orienter le connecteur SCART/RGB (PÉRITEL/RGB) dans le bon sens. Assurez-vous également de bien définir « Video Output » (Sortie Video) sur RGB dans le «menu « Video disque » pour que la video soit stable au niveau de la sortie SCART/RGB (PÉRITEL/RGB).
7 RESET (REINITIALISATION): au cas improbable où le VISO FIVE deviendrait impossible à utiliser ou se bloquérer, appuyez sur ce bouton pour le réinitialiser.
RS-232: Connectez cette interface, à l'aide d'un cable série RS-232 (non fourni), à n'importe quel PC compatible Windows® afin de pouvoir telécommander le VISO FIVE à l'aide du propiciel PC de NAD ou d'autres contrôleurs externes compatibles. NAD est aussi un des partenaires certifiés d'AMX et de Crestron et ses produits supportent toutes les fonctions de ces apparèils externes. Consultez votre spécialiste audio NAD pour plus d'informations.
9 SUBW (SUBWOOFER)PREOUT (PREAMPLI CAISSON DE BASSE):
reliez cette sortie à un caisson de basse amplifié (actif) ou à une voie d'amplificateur de puissance pilotant un système passif.
10 LOAD SW (MISE A NIVENAU):pour les mises à niveau à partir,utilise ce bouton et le connecteur RS232 pourmettre à niveau le VISO FIVE. Les propriétaires ayant enregistré leur VISO FIVE sur notre site web international www.NADelectronics.com serontavisés des mises à jour. Notreinstallateur ouvoirenvendeurepeutvousaideràmettreàniveau etàconfigurercorrectementvotreVISOFIVE.
11 5.1 CH. INPUT (ENTRÉE 5.1 VOIES): cette entrée est à relier aux sorties audio analogiques correspondantes d'une source multivoies, comme par exemple un lecteur DVD-Audio ou encore d'un décodeur multivoies externe (les formats protégés contre la copie des disques ne permettent que le transfert des signaux analogiques). Les signaux Presents sur ces connecteurs pourront être entendus en faisant tourner le commutateur INPUT SELECTOR jusqu'à la position « Ext 5.1 » comme source d'entrée.
Aucune gestion des graves ni:aucun autre type de traitement (autre que la commande générale de volume) ne sont disponibles sur cette ENTREE 5.1 VOIES (5.1 CH. INPUT). Il est possible de relier les sorties audio multivoies d'un lecteur DVD-Viséo à ces jacks, mais vous obtiendrez normalement deaillesurs résultats si vous utilisez le decodage DTS et les convertisseurs numérique-analogique internes du VISO FIVE, via les entrées numériques.
12 HDMI OUT (SORTIE MONITEUR HDMI): branchez la SORTIE Moniteur HDMI (HDMI Monitor OUT) à un téléviseur HDTV ou à un projecteur muni d'une entrée HDMI.
ATTENTION DANGER
Avant de brancher ou de débrancher un cable HDMI, il est essentiel demettre hors tension et de débrancher le VISO FIVE et aussi la sourceauxiliaire de la prise secteur. Si vous ne respectez pas cette consigne,vous risquez d'endommager irréparabledment tout le matériel connectéaux prises HDMI.
AVIS IMPORTANT
Lors de la lecture de programmes enregistrés en DTS (ou Dolby Digital), veillez à ce que le volume sonore de votre téléviseur équipé en HDMI soit coupé. Il peut y avoir un bruit soudain très fort si votre téléviseur ne peut pas décoder les signaux DTS (ou Dolby Digital); la plupart des téléviseurs sont incapables de proceper à ce décodage.
13 MP DOCK (PORT POUR LECTEUR DE MEDIA): le VISO FIVE est équipé d'un port de données situé sur le panneau arrêté, sur lequel vous pourrez connecter un socle iPod 1 « IPD 1 » de NAD (en option). Branchez le connecteur jack repéré « MP DOCK (DATA PORT) » PORT MP (PORT DONNÉES) du VISO FIVE au « DATA PORT » (PORT DE DONNÉES) correspondant du IPD 1 NAD, disponible en option.
14 ENTRÉE MODULE XM (version Amérique du Nord uniquement): branchez le cable de radio XM à cette prise. Suivez les instructions fournies avec votre radio XM. Avec la radio XM, vous disposez de plus de 100 stations de musique, d'actualités, de sport, de comédie, de débats et de divertissement. Vous verrez que la couverture comprend l'ensemble du continent. La qualité de la musique est numérique sur des nombreuses stations commerciales.
REMARQUE
- Vous avez des questions? Visitez le site www.xmradio.com Les auditeurs pourront s'abonner en visiterant la radio XM sur le Web à l'adresse www.xmradio.com, ou alors en appelant le Service Auditeurs [Listener Care] au (800) 853 9696 (ce numéro est valable à la date d'édition du présent manuel). Munissez-vous de l'identificateur de votre Radio, que vous pourrez trouver sur la radio en sélectionnant la Station 0.
ENTRÉE MODULE DAB (version Europe uniquement): branchez l'autre extrémité du connecter Mini-Din provenant du port de sortie du module Adaptateur DAB DB1 de NAD sur cette prise. Le VISO FIVE est uniquement compatible avec l'Adaptateur DAB DB1 de NAD; consultez donc votre revendeur NAD pour connaître la disponibilité de ce module. Grâce à la DAB, vous pouvez receivevoir les émissions avec une qualité équivalente à celle des enregistements sur CD, sans interférence et sans distorsion du signal.
15 COAXIAL IN, OPTICAL IN (ENTRÉES NUMÉRIQUES - OPTIQUE, COAXIALE: reliez cette entree à la sortie numérique au format S/PDIF coaxiale/optique de sources comme les lecteurs CD ou DVD ou les tuners HDTV ou satellite, ou à autres apparéils similaires. Connectez l'entrée numérique OPTICAL/COAXIAL (OPTIQUE/COAXIALE) à une sortie numérique au format S/PDIF. OPTICAL OUT (SORTIE NUMÉRIQUE OPTIQUE): reliez le port OPTICAL DIGITAL OUT (SORTIE NUMÉRIQUE OPTIQUE) à l'entrée numérique S/PDIF correspondante d'un dispositif enregistreur tel qu'un graveur de CD, une platine DAT ou une carte son d'ordinateur ou à tout autre processeur numérique.
16 ENTRÉES ANTENNES FM, AM: L'antenne filaire « dipôle » FM se branche au connecteur FM à l'aide de l'adaptateur « balun » fourni. En principe, elle fonctionnera moins si elle est fixée sur une surface verticale comme un mur, par exemple, les bras étant étendus horizontally pour former un « Te » perpendicular au point d'origine du signal.
Connectez l'antenne cadre AM fournie à ces bornes. Si vous utilisez une Antenne FM extérieure, réaliserez les branchements aux bornes AM et GND (MASSE) conformément aux instructions fournies avec l'antenne. Reportez-vous aussi à la rubrique « ECOUTE DE STATION DE RADIODIFUSION AM/FM »
CA C.I.E.): l'appareil NAD VISO FIVE est fourni avec un cordon d'alimentation CA détachable. Avant de brancher le cordon dans une prise de secteur murale sous tension, il faut d'abord vérifier que le cordon soit bien enforcé jusqu'en butée dans la prise d'entrée alimentation CA du VISO FIVE. Toujours débrancher le cordon de la prise de secteur murale d'abord, avant de débrancher le cordon de la prise d'entree alimentation sur le VISO FIVE.
18 SWITCHED AC OUTLET (PRISE SECTEUR AUXILIAIRE COMMUTÉE) :
cette prise jack d'appoint permet d'alimenter un autre dispositif ou accessoire avec du courant de secteur commuté. Il est possible de l'activer et de le désactiver à l'aide de la touche MARCHÉ/ARRÊT du panneau avant ou à l'aide des touches ON (MARCHÉ) et OFF (ARRÊT) de la télécommande HTR 7.
CONFIGURATION DU VISO FIVE
À PROPOS DES INCRUSTATIONS À L'ÉCRAN (OSD)
Le VISO FIVE possède un menu explicé à l'écran qui s'affiche sur le moniteur ou le téléviseur auquel il est relié. Ce « menu » apparait sur le moniteur video/téléviseur connecté à l'appareil et est nécessaire lors du processus de configuration (il est également utile lors de l'utilisation quotidienne); veillez donc à connecter le moniteur / téléviseur avant de procédér à la configuration.
AFFICHAGE DU MENU DE CONFIGURATION
Pour tous les modes de source, appuyez sur le bouton [SETUP] de la télécommande HTR 7 pour que le menu de configuration apparaisse à l'écran. À l'aide des boutons de navigation de la télécommande, vous pouvez désirier entre les différents menus. Si le menu de configuration ne s'affiche pas, vérifie les connexions video applicables.
REMARQUE
Le menu de configuration n'apparaitra pas si un casque est branché sur la prise PHONES du panneau avant. Débranchez le casque pour le menu de configuration apparaissé lorsque l'on appuie sur le bouton [SETUP] de la télécommande HTR 7.

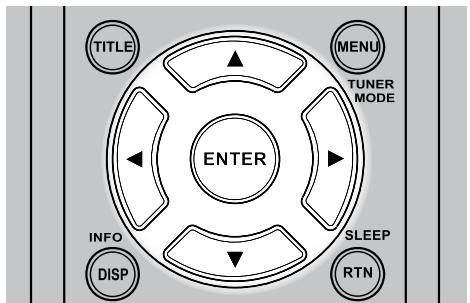

NAVIGATION DANS LE MENU DE CONFIGURATION À L'ÉCRAN ET MODIFICATION DES PARAMÉTRES
Pour naviguer entre les options du menu de configuration affiché à l'écran, suivez les instructions en utilisant la télécommande HTR 7:
1 Appuyez sur les touches [ / ] pour vous déplacer vers le haut ou vers le bas dans le menu.
2 Appuyez sur [ENTER] pour selectionner un menu.
3 Utilisez les touches [▲▶] ou [ENTER] pour faire défiler les options d'un menu particulier.
4 Pour sauvegarder un élément de menu que vous avez configuré, utilisez la touche [▼] pour faire dérouler le menu et Sélectionnez l'option « Sauvegarder et quitter » de ce menu particulier. Appuyez sur [ENTER] pour sauvegarder les paramètres et quitter le menu en même temps. Sélectionné « Quitter sans sauvegarder » si vous désissez de ne pas conserver les réglages que vous avez configurés.
Pour quitter le menu de configuration ou une option du menu sans l'enregistrer, appuyez sur la touche [SETUP] de la télécommande HTR 7.
AFFICHAGE DU DISQUE À L'ÉCRAN
Voupez afficher l'etat general de lecture du disque sur I'ecran du téléviseur. Certains éléments sont modifiables depuis le menu. Pour utiliser I'affichage à I'ecran :
1 Appuyez sur [DISP] lors de la lecture.
2 Utilisez les touches [▲/▲] pour sélectionner un élément. L'élement sélectionné est mis en évidence.
3 Saisissez le chiffre voulu ou appuyez sur [ENTER], selon le cas.
REMARQUES
- La fonction d'affichage n'est pas disponible pour tous les supports disque et dépend du support concerné.
L'affichage OSD ne s'appique pas aux disques audio comme les CD et aux fichiers MP3/WMA/JPEG puisqu'ils sont deja presentés dans leurs écrons de menus respectifs.
Le bouton [DISP] du panneau avant et de la télécommande HTR 7 affiche successivement les configurations titre/chapitre/temps (ou groupe/piste/temps pour un disque DVD-A) et audio/sous-titres/affichage angle.
Au bout de 10 secondes sans instruction de votre part, l'affichage à l'écran disparaît.
CHOIX DES SOURCES
Vous pouvez désigner vosource d'entree en faisant tournier le bouton INPUT SELECTOR qui selectionne successivement :
DVD interne Cable/Sat VCR (iPod) Front AM/FM/XM (DAB) Ext 5.1 puis retard à DVD interne
La même source peut être seLECTIONnée directement à l'aide de la télécommande HTR 7.
1 Reglez DEVICE SELECTOR de la télécommande HTR 7 sur « AMP »
2 Sélectionnez la source désirée en appuyant sur la touche correspondant à son affectation sur le clavier numérique. L'étiquette orange située directement au dessus des touches du clavier numérique indique la source affectée à cette touche – exemple : « 1 » pour DVD, « 2 » pour CAB/SAT, etc.
Lorsque vous changez de source, le VFD affiche la nouvelle entrée sur sa ligne supérieure.
RéGLAGE DU VOLUME
Outre le bouton Volume, vous pouvez utiliser les touches [VOL ▲/▼] de la télécommande HTR 7 pour régler le volume du VISO FIVE, en augmentant ou en diminuant complètement les voies. En appuyant brievement sur les touches [VOL ▲/▼] de la télécommande HTR 7, vous pouze modifier le volume par incréements d'1 dB. Si vous maintainez les touches [VOL ▲/▼] enforcées, l'augmentation ou la diminution du volume se fait de façon « continue » jusqu'à ce que vous relâchiez la touche.
Comme le niveau général des enregistrements varie considérablement, il n'y a aucune raison de se limiter à un seul réglage du volume. Un niveau de volume de -20 peut sembler tout aussi « fort » pour un CD ou un DVD qu'un niveau de -10 pour un autre.
Le VISO FIVE passé du mode veille en mode marche au dernier niveau de volume principal utilisé ; mais si le réglage précédemment utilisé était supérieur à -15 dB, le VISO FIVE se met en mode marche à -15 dB. Cela évite de commencer avec un niveau de volume sonore excessif.
COUPURE DU SON
Utilisez la touche Mute (Muet) de la télécommande HTR 7 pour couper complètement le son de toutes les voies (« Mute » est affiché à la ligne inférieure du VFD). La fonction Mute (Muet) est toujours disponible, quel que soit lechioïde la source ou du mode d'écoute.
REMARQUE
Le réglage du volume principal à l'aide du bouton de la télécommande HTR 7 ou du panneau avant libre automatiquement la fonction silencieux.
REGLAGE «À LA VOLEE» DES NIVEAUX RESPECTIFS DES VOIES
Vouvas est la possibilité de modifier les niveaux relatifs des sorties centre, ambiophonique et subwoofer sans avoir à acceder au menu des « Niveau des voies ». Cette fonctionnalité est très utile si, par exemple, vous voulez augmenter (ou diminuer) le niveau sonore des dialogues d'un film en augmentant (ou en diminuant) la voie centrale, ou si vous voulez réduire (ou augmenter) les graves profonds en augmentant (ou en diminuant) le niveau du subwoofer.
Utilisez les touches « AMBIOPH » (SURR), « CENTRE » (CENTER) et « SUB » de la télécommande HTR 7 pour acceder directement au réglage des niveaux respectifs de ces voies sur une plage de ±12 dB.
Le bouton [SURR] réglera d'abord le niveau de la voie ambiophonique de gauche (SL). Pour régler le niveau de la voie ambiophonique de droite, appuyez et relâchéz le bouton [SURR], le VFD affichera « SL » et le niveau actuel de la voie ambiophonique de gauche. Attendez l'affichage de « SR » et du niveau actuel de la voie ambiophonique de droite. Vous pouvez à présent régler votre niveau préfééré pour la voie ambiophonique de droite en appuyant sur le bouton [SURR].
REMARQUE
La ligne inférieure du VFD affichera la voie en cours de réglage et son niveau correspondant.
RéGLAGE DES COMMANDES DE TONALITE
Les réglages des graves et des aigus du VISO FIVE s'effectuent à l'aide du bouton [TONE] en association avec le bouton VOLUME du panneau avant. Les touches [TONE] et [VOL ▲/▼] correspondantes de la télécommande HTR 7 peuvent également effectuer les mêmes fonctions.
En examinant la ligne inférieure du VFD, appuyez sur le bouton [TONE] pour selectionner « Bass » (Graves), « Treble » (Aigus), « Tone Active » (Tonalité active) ou « Tone Defeat » (Tonalité neutre). Que ce soit en mode Graves ou Aigus, tournez le bouton VOLUME dans le sens des aiguilles d'une montre ou dans le sens inverse pour régler le niveau des graves et des aigus dans la plage de ±12 dB.
Le réglage des graves/aiguës n'affectent que les voies avant gauche/droite et affectent tous les Modes d'Écoute.
Selectionnez « Tone Defeat » pour contourer les Commandes de Tonalité, ce qui a pour effet supprimer l'effet des circuits de commande de tonalité. Si vous selectionnez « Tone Active » pour la fonction de Tonalité Neutre, les circuits de Commande de Tonalité sont actifs.
CONFIGURATION D'ORIGINE PAR DÉFAUT
Il arrive parfois que des pointes et/ou coupures de courant secteur entrainent un fonctionnement incorrect de l'appareil. La procEDURE decrite ci-dessous permet de rétablier la configuration d'origine par défaut du VISO FIVE.
1 Mettez le VISO FIVE en mode AM.
2 Appuyez rapidement sur les trois touches du panneau avant : - [PLAY/PAUSE], [STOP] (ARRÉT) puis sur [DISPLAY], en maintainant ce dernier,enforcé pendant plus de 7 secondes. Le VISO FIVE s'eteint puis se rallume en mode DVD.
Notez que le rétablissement de la configuration d'origine par défaut du VISO FIVE efface toutes les stations AM, FM et DAB préseLECTIONnées. Cela réinitialisera également tous vos réglages de programmeur.
UTILISATION DU VISO FIVE - MENU DE CONFIGURATION AUDIO
Le récepteur VISO FIVE est doté de modes d'écoute différents, configurés spécifique pour différents types d'enregistements ou de programmes. Pour une source à deux voies (Stereo), vous pouvez sélectionner les modes d'écoute suivants:
PRO LOGIC PLII
Dolby Pro Logic II est une évolution plus récente du traitement original ambiophonique Dolby Pro Logic. Elle donne une imagerie plus stable et un spectre de fréquences complèt pour les voies arrêté en mode Cinéma, ce qui donne un son plus proche du décodage Dolby Digital. Les enregistements stéréophoniques, qu'ils soient ou non codés avec des signaux ambiophoniques, sont reprouits en mode de traitement ambiophonique Dolby Pro Logic, donnant des sorties vers les voies avant gauche, centre et droite ainsi que vers les voies ambiophoniques discrétés droite et gauche (dans la mesure où ces voies sont générées dans la « Configuration des Haut-parleurs » active.
Le mode PLII MOVIE (Cinéma) est optimisé pour les bandes sonores de films.
Le mode PLII ÉMULATION est utilisé pour le décodage d'enregistements d'origine de films et de musique en Dolby Surround.
Le mode PLII MUSIC (Musique) est optimé pour les enregistements de musique.
DIMENSION (-3 à +3): Régle l'intensité de l'effet ambiophonique, indépendamment des niveaux relatifs des différentes voies. LARGEUR CENTRE (0 à 7): Modifie le « censure fort » de l'image centrale en mélangeant progressivement le contenu monophonique centré avec le signal envoyé aux haut-parleurs Avant gauche et droit. Avec une valeur de 0, le signal monophonique est envoyé exclusivement à la voie centrale, c'est à dire la configuration par défaut, alors qu'une valeur de 7 généra une voie centralefantôme à part entière. PANORAMA (Marche/Arrêt): Ajoute un effet « ambiophonique » en envoyant une partie du contenu stéréophonique aux voies ambiophoniques.
EARS
Les enregistements stéréophoniques, qu'ils soient ou non codés avec des signaux abiophoniques, sont produits par le mode de traitement abiophonique breveté par NAD, donnant des signaux de sortie vers les voies avant gauche, centre et croite ainsi que vers les voies abiophoniques discrètes droite et gauche et aussi vers le subwoofer (dans la mesure où ces voies sont représentes dans la « Configuration des Haut-parleurs » active.
EARS extrait l'ambiance naturelle presente dans presque tous les enregistrements stérophoniques de bonne qualité. Il ne synthétise aucune ambiance ou autres éléments sonores, ce qui donne une reproduction plus fidèle au son de la performance sociale d'origine que celle obtenue avec la plupart des autres options de musique ambiophonique.
Choisissez EARS pour écouter les enregistements et émissions de musique en stéreo. EARS produit une ambiance subtile mais très naturelle et crédible, à partir de quasiment n'importe quel enregistrement stéréophonique « acoustique naturelle. » Des examples de ce type d'enregistrement sont la musique classique, le jazz et le folk et bien d'autres encore. Parmi ses qualités on peut citer une image sonore du devant de scène réaliste et stable, avec une « acoustique virtuelle » ambiente spacieuse mais non exagérée, qui reste fidèle à l'enregistrement d'origine.
STEREO AMELIOREE
Tous les enregistements sont produits en stéreo via le complément maximum de haut-parleurs définis dans la « Configuration des Haut-Parleurs » active. Le mode Stéreo Amélioré peut s'avérer utile pour obtenir un volume maximum sur toutes les voies, ou pour une musique de fond dans plusieurs haut-parleurs (soirée cocktail). Dans ce mode, il est possible d'activer/désactiver à souhait les haut-parleurs Avant, Centre et Ambiophonique.
La technologie Dolby « Virtual Speaker » creée une expérience d'écoute 5.1-voies vraiment captivante en utilisant un minimum de deux haut-parleurs. Voilà donc la solution ideale si vous n'avez pas assez de place pour un jeu complet de haut-parleurs ambiophoniques.
Dolby « Virtual Speaker » transforme le son d'une châne de lecture et crée deux environnements d'écoute distincts, basés sur des mesures acoustiques réalisées dans de vérables salles :
Référence DVS correspond à une petite salle avec un bon amortissement acoustique, adaptée aussi bien aux films qu'aux des enregistements musicaux.
Largeur DVS correspond à une salle plus grande, comme une salle de concert ou de cinéma par exemple.
STEREO
La totalité du signal de sortie est dirigé vers les voies avant droite et gauche. Les basses fréquences sont envoyées au subwoofer, si un subwoofer est prévu dans la Configuration des Haut-Parleurs. Sélectionnez le mode « Stéreo » si vous souhaitez écouter une production stéropheonique (ou monophonique), comme par exemple un CD ou une émission FM, sans amélioration abiophonique. Les enregistements stéropheoniques, qu'ils soient sous forme PCM/numérique ou analogique, et qu'ils soient ou non codés avec des signaux abiophoniques, sont produits tels qu'ils sont enregistrrés. Les enregistements multivoies (Dolby Digital ou DTS) sont produits en mode « Combiné-Mixé » uniquement via les voies avant droite et gauche, sous forme de signaux Gt/Dt (gauche total et droit total).
UTILISATION DU VISO FIVE - MENU DE CONFIGURATION AUDIO
Les Modes d'Écoute suivants nécessitant un signal spécifique code qui doit être present en format numérique à décoder par le VISO FIVE. Ces modes sont actifs automatiquement des que le flux de données approprié est détecté. Le flux de données souhaité doit parfois être sélectionné dans le menu de configuration du support de la source.
DOLBY DIGITAL
Dolby Digital est le format de signal numérique multivoies développé par la société Dolby Laboratoires. Les disques portant le symbole « DOLBY/ Digital » ont été enregistrés avec jusqu'à 5.1 voies de signaux numériques, reproduisant ainsi une qualité sonore bien meilleure que celle de l'ancien format Dolby Surround, avec des sensations sonores dynamiques et spatiales encore plus impressionnantes.
CONTRÔLÉ DE LA PLAGE DYNAMIQUE (PLAGE DYN)
Voupez selectionner la plage dynamique effective (plage relative entre un son faible et un son fort) pour dire les bandes sonores en son Dolby Digital. Pour un effet de qualite cinema, selectionnez toujours 100% (reglage par defaut). Les reglages à 75% 50% et 25% réduisent progressivement la plage dynamique, ce qui entraine dessons faibles relativement plus elevés tout en limitant le pic d'intensité dessons forts.
Le réglage à 100% génére la plage la moins dynamique et est recommendé pour les séances tardives ou à d'autres moments lorsque vous souhaitez dévelopir les dialogues intelligibles tout en réduisant les niveaux de volume globaux. Pour garder une plage dynamique complète, désactive « Plage DYN »
AVIS IMPORTANT
« Plage DYN » n'apparaitra comme l'une des options du menu « Mode d'écoute » que si le format du disque lu est Dolby Digital. La même chose s'applique lorsque vous scélectionnez l'entrée audio numérique (coaxiale ou optique) comme source audio – Le réglage de plage dynamique ne sera apparent dans le menu « Mode d'écoute » que si le format du signal audio détecté est Dolby Digital. Pour les piste sonores enregistrées en Dolby Digital 2.0, réglez le « Mode » du menu « Mode d'écoute » en « Dolby Digital 2v » (« DD 2V Stéreo » si vous appuyez sur le bouton [SURROUND MODE]) pour que l'options « Plage DYN » apparaissée.
DTS
L'ambiophonie Digital Theater System Digital Surround (que l'on appelle tout simplement « DTS ») est un format de signaux numériques multivoies capable deTRAitter des débits supérieurs à ceux dont est capable le format Dolby Digital. Si Dolby Digital et DTS sont tous deux des formats pour supports avec 5.1 voies, les disques portant le symbole « DTS » sont réputés donner une meilleure qualité sonore grâce au fait que le taux de compression audio nécessaire est moins important. Ce format apporte aussi une dynamique plus large afin de produit une qualité sonore vérablement magnifique.
Downmix 2Ch (Remélange 2 Voies): les signaux de format Dolby Digital ou DTS peuvent être remélangés automatiquement pour produit des signaux audio stéroye sur deux voies.
DOLBYHEADPHONE
La technologie Dolby Headphone, compatible avec n'impropere quel casque classique, simule avec précision l'expérience d'écoute d'un ensemble de haut-parleurs 5.1-voies correctement configuré dans un auditorium, sans générer l'effet génant de « fatigue de l'auditeur » qui caractérisse les autres systèmes d'ambiophonie virtuelle sur casque que l'on調查 sur le marché. La technologie Dolby Headphone est parfaite pour une écoute personnelle de divertissements multivoies, sans déranger les autres personnes dans la pierce.
Dolby Headphone transforme le son d'une chaîne de lecture et crée trois environnements d'écoute distincts, basés sur des mesures acoustiques réalisées dans de vérables salles:
DOLBY HP MODE 1 correspond à une petite salle avec un bon amortissement acoustique, adaptée aussi bien aux films qu'aux enregistements musicaux. Ce processus de décodage est appelé « Salle de Référence » Dolby Headphone.
DOLBY HP MODE 2 correspond à une salle dotée d'une acoustique plus dynamique, qui convient à l'écoute de musique mais aussi très bien aux films.
DOLBY HP MODE 3 correspond à une salle plus grande, comme une salle de concert ou de cinéma par exemple.
Selectionnez DOLBY HP OFF (Dolby HP désactive) pour l'écoute normale au casque.
CONFIGURATION DES ENTREES
ENTREE
Le VISO FIVE est équipé de quatre entrées configurable; 3 entrées audio-video dénommées « Cable/Sat », « VCR » (iPod) et « Front » (« FRONT INPUT » sur la face parlante), et une entrée uniquement audio, dénommée Ext 5.1. Ces associations seront activées chaque fois que vous sélectionnerez l'entrée concernée.
Utilizez [▲▶] pour sélectionner DVD, Cable/Sat, VCR (iPod), Ext 5.1 et revenir à DVD.
ENTREEVIDEO
Une entrée videoe particulière peut être affectée à n'importe laquelle des entrées source suivantes - Cable/Sat, VCR (iPod), Front (Entrée avant) et Ext 5.1. De préférence, une entrée videoe présente à l'entrée d'une source videoe particulière devant être affectée à la même source d'entrée. Par exemple, une entrée videoe présente à l'entrée S-video VCR (Magnétoscope) doit correspondre à l'entrée videoe d'un magnétoscope. De fait, c'est la configuration par défaut. Mais vous pouvez la modifier en affectant une entrée videoe active à une source videoe différente de cette prévue par défaut.
Selectionnez « Arrêt » si vous préférez ne pas réaffecteter une entrée video à une autre source particulière que celle prévue.
ENTREE AUDIO
Les signaux audio numériques et analogiques entrant par l'entrée numérique ou analogue sont affectables à n'arrête laquelle des sources d'entrée suivantes - Cable/Sat, VCR and Front. Utilisez la touche [▲/▲] pour afferer l'entrée audio coaxiale, optique ou analogue à l'une quelconque des sources mentionnées plus haut.
L'entrée audio affectée sera appelée à chaque selection de cette entrée via les touches INPUT SELECTOR (SELECTIONTEUR D'ENTREE) du panneau avant ou de la télécommande HTR 7.
Il n'est pas nécessaire de connecter simultanément une entrée audio analogique et numérique pour chaque entrée video utilisée. Il est préféable de ne brancher qu'une entrée audio numérique au VISO FIVE en cas de lecture audio. Cela évite les eventuelles confusions et permet de garantir que l'ensemble des circuits audio haute performances numériques du VISO FIVE seront toujours utilisés.
UTILISATION DU VISO FIVE - MENU DE CONFIGURATION AUDIO

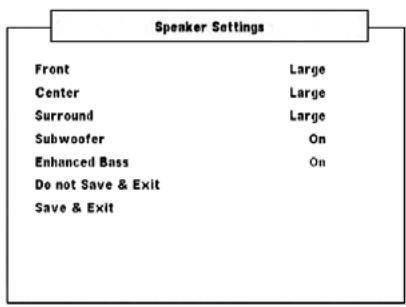

CONFIGURATION DES HAUT-PARLEURS
Toute chaîne ambiophonique nécessite une « gestion des graves » pour diriger le contenu BASSE fréquence d'une ou plusieurs voies vers les haut-parleurs les plus à même de le produit. Pour que cette fonction marche correctement, il est important que vous identifiiez les capacités de vos haut-parleurs. Nous utilisons les termes « Grand », « Petit », « Mini » et « Arrêt », mais il est à noter que la taille physique peut n'avoir aucun rapport avec ces désignations.
- Un « Petit » haut-parleur correspond à tout modele n'ayant pas une réponse significative dans les fréquences très graves. Choisissez « Petit » si vous haut-parleur ne peut pas Traitser les fréquences inférieures à 100 Hz.
- Un « Grand » haut-parleur est n'importe quel modele avec une plage de fréquences complète, c'est à dire avec une bonne réponse dans les fréquences très graves. Choisissez « Grand » si vous haut-parleur peut traiter les signaux sur la pleine bande des fréquences allant de 20 Hz à 20 kHz.
- Choisissez « Mini » si votre haut-parleur ne peut pas Traitser les fréquences inférieures à 150Hz .
- Configurez le « Subwoofer » sur « Marche » ou « Arrêt », sachant que vous doivent seLECTIONner « Marche » que si un subwoofer est relié au jack de sortie SUBW du VISO FIVE.
- Un haut-parleur «Arrêt » correspond à un haut-parleur nonprésent sur votre chaine. À titre d'exemple, votre chaine peut être dépourvue de « Subwoofer »; dans ce cas, vous configureriez l'élement « Subwoofer » sur «Arrêt »
La Configuration des Haut-Parleurs est « globale »; cela peut dire que la configuration reste en vigueur pour toutes les entrées et pour tous les modes d'écoute.
GRAVES AMÉLIORÉS
Lorsque le subwoofer est configuré sur « Marche » et qu'au moins un des haut-parleurs est configuré sur « Grand», les Graves Améliorés sont aussi disponibles. Normalement, lorsque les haut-parleurs sont configurés sur « Grand», le subwoofer n'est pas actif. L'option Graves Améliorés permet d'exploiter les haut-parleurs sur la totalité de leur plage de fréquences, tout en bénéficiant de la contribution du subwoofer. Cette fonctionnalité est particulièrement utile si vous souhaitez profiter d'un maximum de graves. Veuillez notes que, du fait des effets d'annulations acoustiques, il se peut que la réponse dans les graves soit non-homogène dans cette configuration.
Vous pouvez configurer Subwoofer sur « Marche » même si vous avez validé « Grand » pour les haut-parleurs avant, auquel cas le contenu grave de toutes les voies que vous avez régliées sur « Petit » sera envoyé à la fois au subwoofer et aux haut-parleurs avant ; le signal de la voie EBF [LFE] sera envoyé uniquement au subwoofer. Pour la plupart des chaînes équipées d'un subwoofer, la(Meilleure solution consiste néanmoins à configurer les haut-parleurs avant sur « Petit »
DISTANCE DES HAUT-PARLEURS
Pour les haut-parleurs, le réglage de la distance permet d'indiquer la distance que le son doit parcourir pour atteindre votre point d'écoute. Ainsi lessons émis par chaque haut-parleur peuvent atteindre l'auditeur en simultanéité.
Cette distance est réglabre entre 0,30 m (1 pied) et 9 m (30 pieds)
Le réglage de la distance ne s'applique pas au caisson d'extrêmes graves.

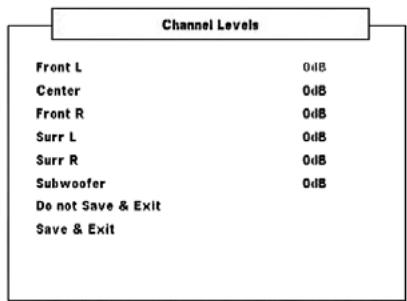

NIVEAUXS DES VOIES
En réglant la balance relative des haut-parleurs de votre châne, vous faites en sorte que les enregistements ambiophoniques (qu'il s'agisse de musique ou de films) reproduisent l'équilibre d'effets, de musique et de dialogue youlu par les artistes. De plus, si votre châine comporte un subwoofer, cette opération établit le rapport correct entre le volume du subwoofer et celui des autres voies, et donc l'équilibre des basses fréquences (graves) par rapport aux autres éléments sonores.
UTILISATION D'UN SONOMETRE
Il est tout a fait possible de procéder aux opérations de configuration de niveau sonore du VISO FIVE « à l'oreille; » en faisant bien attention, les résultats seront suffisamment précis. Néanmoins, l'utilisation d'un sonomètre ou mesureur de « pression sonore » [SPL], comme par exemple le sonomètre Récidence 33-2050 de Radio Shack, facilitée cette tâche et en augmente la précision et la reproductibilité. Cet outil, si vous en possèdez un, peut s'avérer très utile pour les réglages audio. Voitre spécialiste audio NAD sera peut-être en mesure de mettre un sonomètre-temporairement à votre disposition.
Le sonomètre doit être positionné à l'endroit d'écoute principal, approximativement à la hauteur de la tête de l'auditeur en position assiste. L'idéal est de-disposer d'un trépied, mais en vous servant d'un rouleau de ruban adhésiF large vous pourrez utiliser à peu pres n'importe quoi comme support (une lampe sur pied, un pupitre ou une chaise avec un dossier « en échelle.» La seule précaution à prendre est de s'assurer qu'aucune surface importante refléchissant les sons ne se trouve devant ou a proximate du microphone.
Orientez l'appareil en pointant le microphone (qui se trouve généralement à l'extrémité du boitier) directement vers le plafond (et non dans la direction des haut-parleurs), puis vérifie que l'échelle de pondération « C » a été sélectionnée. Configurez le sonomètre pour afficher 75 dB SPL. Sur les sonomètres Radio Shack, vous pourrez soit caler le sonomètre sur le calibre 80 dB et régler le niveau à -5 points, soit le caler sur le calibre 70 dB et régler le niveau à +5 points.
REGLAGE DU NIVEAUX DES VOIES A L'AIDE DU MODE TEST
Alors que le menu « Niveau des voies » est affiché, appuyez sur la touche « Test » de la télécommande HTR 7 pour activer le signal de test de balance des Niveau des voies du VISO FIVE (la ligne inférieure du VFD affichera l'indication « Test Tone »). Vous entendrez un bruit « d'écume » alors que vous passerez d'un haut-parleur à l'autre, en commençant par l'Avant Gauche. Si vous n'entendez pas le signal de test, vérifie les branchements de vos haut-parleurs ou le paramétrage du menu incrusté « Configuration des haut-parleurs »
Utilisèz à présent les touches [▲/▲] de la télécommande pour régler le volume du bruit émis par la voie qui le reproduit, de manière à obtenir le niveau requis (en principe, le plus simple consiste à commencer par le haut-parleur avant gauche). Au fur et à mesure que votre signal de test fait le tour des haut-parleurs, le menu incrusté indique la voie concernée. L'indication de « décalage de niveau » (level offset) à droite changera par incréments de 1 dB; le réglage est possible sur une plage de ±12 dB. Appuyez sur [▲/▼] pour régler le haut-parleur suivant.
REMARQUE
Si vous effectuez l'équilibrage « à l'oreille, » choisissez l'un des haut-parleurs (en principe le haut-parleur central) comme reférence, puis réglez successivement les autres de manière à ce que leur niveau sonore « semble aussi fort » que celui du haut-parleur de reférence. Restez bien à l'emplacement d'écoute principal pendant que vous effectuez l'équilibrage de toutes les voies.
Pour obtenir la même indication sur le sonomètre (ou le même volume sonore subjectivement apprécié), servez-vous des touches [▲/▲] de la télécommande pour régler chaque haut-parleur.
REMARQUES
Tous les haut-parleurs doivent se couver à leur emplacement définitif avant de procéder au réglage des niveaux.
- Voiture subwoofer (si vous en avez un) doit être configuré en mettant son filtré séparateur interne hors circuit, ou alors (s'il ne peut pas être mis hors circuit) il doit être régle à sa plus haute fréquence si vous utilisez la sortie Subwoofer du VISO FIVE. Il est souvent utile de procéder à un réglage final du subwoofer « à l'oreille, » en écouteant de la musique ou une bande sonore de film.
- A cause des effets acoustiques de la pièce, le calibrage des haut-parleurs apparis par paires (avant, ambiophoniques) ne sera pas toujours obtenu en affchant exactement les mêmes valeurs de décalage.
Vous pouvez quitter le mode « Test » à tout moment en appuyant sur la touche [Test] de la télécommande HTR 7.
UTILISATION DU VISO FIVE - MENU DE CONFIGURATION VIDEO
Réglez le FORMAT afin de sélectionner un format d'image correspondant à celui de votre téléviseur/monitreur.
Choisissez « Cinémascope 4:3 » ou « Pan Scan 4:3 » si le téléviseur relié est un téléviseur standard 4:3.
Cinémascope 4:3 : Affiche une large image et des bandes dans les parties supérieure et inférieure de l'écran.
Pan Scan 4:3 : Affiche automatiquement une large image dans la totalité de l'écran et coupe les parties qui ne peuvent être affichées.
REMARQUE
Meme si vous disposez d'un téléviseur 16:9 et que vous ave regle le « Format » par défaut sur « Ecran large 16:9», cela ne signifie pas que vous verrez toujours des films dans ce format – Le format Ecran large 16:9 doit être pris en charge par le disque en cours de lecture afin que le film puisse être vu dans ce format.
MODE SIGNAL
Selon le type de téléviseur utilisé, Sélectionnez le mode Signal dans lequel vous souhaitez lui votre disque. Consultez le manuel d'utilisation de votre téléviseur/moniteur pour vérifier ses normes télévisuelles disponibles.
Auto: détecte automatiquement la norme télévisuelle de votre téléviseur/moniteur.
NTSC: à sélectionner lorsque vous télévisueur/moniteur est à la norme NTSC.
PAL: à sélectionner lorsque vous téléviseur/moniteur est à la norme PAL.
RES.HDMI (RÉSOLUTION)
La résolution video HDMI est régliable lorsque le VISO FIVE est branché à un apparéil compatible HDMI par le connecteur HDMI OUT (Sortie HDMI).
480P/576P, 720P, 1080i: réglez la résolution可以选择 en fonction de la capacité de votre téléviseur ou moniteur.
Auto: permet deCHOISIR automatiquement la résolution correspondant le moins a la capacité de votre téléviseur ou moniteur.
Off: à scélectionner pour désactiver la sortie HDMI.
REMARQUES
Pour les réglages autres qu' [Auto], assurez-vous que la résolution可以选择 peut fonctionner sur votre moniter compatible HDMI. Si la résolution可以选择 n'est pas compatible, elle est automatiquement modifiée au réglage le mieux adapté.
La qualité de l'image peut être affectée lorsque le cable HDMI est supérieur à 5 m de long.
REMARQUE IMPORTANTE CONCERNANT LE BRANCHEMENT ET LA CONFIGURATION HDMI
Lorsque la sortie HDMI OUT est branchée à un apparéil compatible HDMI, la sortie videoe composante et la sortie videoe composite et S-video ne sont disponibles que lorsque « Res. HDMI » est réglée sur « 480P/576P » ou sur « Arrêt » Pour rétabrir la sortie videoe composante, composite et S-video, débranchez le cable HDMI ou procédez de la manière suivante :
1 En mode DVD et sans disque charge (affichage de « NO DISC »), appuyez et maintenez le bouton [DISPLAY]. La ligne inférieure du VFD affichera le réglage actuel de la résolution HDMI.
2 Utilisez les touches [▲/▲] de la télécommande ou appuyez sur le bouton [MEMORY] pour sélectionner 480P/576P, 720P, 1080I, AUTO ou ARRET. Sélectionnez « 480P/576P » ou « ARRET » pour rétablier les sorties video composante, composite et S-Video. Pour désir la résolution préféree, arrêtez-vous à ce réglage en libreant les touches [▲/▲] ou le bouton [MEMORY].
BRIGHTNESS (LUMINOSITE)
Réglage de la luminosité globale de l'image. Règla la luminosité sur une plage de ± 7 . Sélectionné « Basique » pour conserver le réglage de luminosité par défaut.
SHARPNESS (FINESSE)
La netteté de l'image peut se perdre facilement pendant le processus d'enregistrement et de lecture. Réglez-la pour améliorer la finesse des détails de l'image. Règle la netteté sur une plage de ± 7 dB. Sélectionnez « Basique » pour conserver le réglage de finesse par défaut.
VIDEO OUTPUT (VERSION EUROPE UNIQUEMENT)
Sélectionnez « Component » (Composante) ou « RGB » pour votre apparéil branché à la sortie video. Vérifie que la sortie video appropriée du VISO FIVE est branchée à l'entrée video correspondante de votre téléviseur/moniteur.
Le choix « RGB » est préférible si votre télévisueur est branché sur la sortie SCART OUT (Péritel). Avec la sortie videoe RGB, le signal videoe est divisé selon ses trois couleurs fondamentales, rouge, vert et bleu (en angeis, RGB), ce qui produit une résolution supérieure et élimine les artefacts associés aux signaux videoe composites traditionnels.
Délectionnez « Component » (Composante) si vous n'utilise pas la sortie SCART OUT.
AUDIO DISQUE
SORTIE NUMERIQUE
Configuéz le paramètre SORTIE NUMÉRIQUE du VISO FIVE selon le type de système audio utilisé.
BITSTREAM (BINAIRE): Sélectionnez BITSTREAM (BINAIRE) si vous avez connecté la prise jack OUT (SORTIE) numérique du VISO FIVE à un amplificateur ou à un autre équipement doté d'un écodeur Dolby Digital, DTS ou MPEG.
PCM: Sélectionnez PCM dans le cas d'une connexion à un amplificateur stéreo numérique à deux voies. Les DVD encodés en Dolby Digital ou MPEG sont automatiquement réduits en audio PCM à deux voies.
TYPE DE DISQUE
Certsains DVD audio contiennent également des elements video. Vous pouvez désirer le modeDVD-audio ouDVD-video selon votre preference.
DVD-Audio: Sélectionnez cette option pour生存 à la fois les éléments audio et video contenus sur le DVD. Les éléments audio du DVD peuvent être répertés, selon le type de DVD.
DVD-Video: Sélectionnez cette option pour ne dire que les éléments video contenus sur le DVD.
REMARQUES
- Ce réglage n'est disponible que lorsque le VISO FIVE est vide.
Le mode sélectionné est appliqué une fois que le menu de configuration est fermé.
Lorsqu'un disque DVD-Audio est en cours de lecture, « DVD Audio » est affché sur le VFD.
Lorsque vous sélectionnez « DVD-Video », « DVD-Video » est affché brievement sur le VFD, celui-ci présente alors à nouveau les renseignements de lecture normaux.
DéPLACEMENT VERS UN AUTRE GROUPE
Sur certains DVD Audio, le contenu est réparti en plusieurs groupes. Voitre VISO FIVE vous permet d'acceder rapidement aux différents groupes pendant la lecture, grâce à l'affichage à l'écran.
1 Appuyez sur [DISP] pendant la lecture ou en mode arrêté.
2 Utilisez les flèches [▲/▶] pour sélectionner « G »
3 Indiquez le numero de groupe à l'aide des touches numériques 0-9.
FORMATPCM
Le VISO FIVE est compatible à la fois avec les formats PCM 48 kHz et 96 kHz.
96kHz: à sélectionner pour Traits les signaux échéantillonnés à 96 kHz – chaque type de signal passera sans aucun autre traitement.
96kHz > 48kHz: à sélectionner pour que les signaux échantillonnés
à 96 kHz soit convertis automatiquement à 48 kHz activant ainsi le décodage des supports compatibles.
LANGUE DISQUE
AUDIO/SOUS-TITRES/MENU
Selon le support DVD, seules les langues de audio, menu et sous-titrage enregistrées sur le support DVD concerné sont disponibles. Une fois la langue seLECTIONnée, elle est paramétrée par défaut, sauf si le support DVD comporte un dispositif annulant votre configuration. Sélectionnez Anglais, Français, Allemand, Néerlandais, Espagnol, Italien), Russé et Suédois pour la langue de sous-titrage. Si vous ne voulez pas de sous-titrage, sélectionnez « Arrêt »
CONTROLE PARENTAL

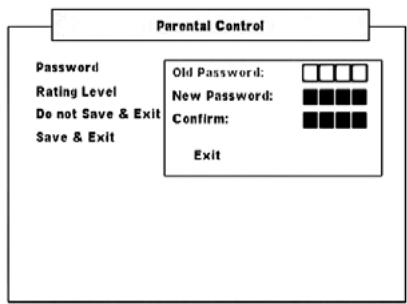

MOT DE PASSE
Un MOT DE PASSE est nécessaire pour acceder au « Niveau de contrôle » ci-dessous. Les étapes nécessaires pour activer ou pour changer le mot de passer sont les suivantes :
1 En étant sur la ligne « Mot de passer » du menu, appuyez sur [ENTER]. Un écran de menu comme celui présenté ci-dessous s'affiche.
2 Entrez les 4 chiffres de l' «Ancien mot de passage » - l' «Ancien mot de passage » par défaut est « 2580 »
3 Vous pouze à partir de définir votre nouveau mot de passer en entrant vos quatre chiffres choisis à la ligne « Nouveau mot de passer ». Appuyez sur [ENTER].
4 Àpres avoir entree nouvelle mot de passé, confirmez-le en retapant ses 4 chiffres à la ligne « Valider ». Àpres avoir entree le mot de passage correct à la ligne « Valider», la fenêtre du menu de mot de passage disparaîtra laissant place à l'écran du menu « Contrôle parental »
REMARQUE
Si le mot de passée entree à la ligne «Ancien mot de passage » ou «Valider » est incorrect, vous resterez à la meme ligne de menu telle que «Ancien mot de passage » ou vous returnemez à la ligne « Nouveau mot de passage » . Vous ne pourrez pas passer à l'etape suivante tant que le mot de passage correct n'aura pas ete entree. Selectionnee « Quitter » a l'ecran du menu du mot de passage pour quitter celui-ci si vous etes dans l'incapacite d'entrer le mot de passage correct.
UTILISATION DU VISO FIVE - MENU DE CONFIGURATION VIDEO
NIVEAU DE CONTROLE (VERSION AMÉRIQUE DU NORD UNIQUEMENT)
Certain films contiennent des scènes pouvant ne pas convenir aux enfants.
Un grand nombre de ces disques présente des informations sur le contrôle parental s'appliquant à l'intégralité du disque ou à certaines scènes.
Les films et scènes sont évalués de 1 à 8, selon le pays. Certains disques proposent des scènes plus appropriées en alternative.
La fonction de niveau de contrôle permet d'interdire l'accès aux scènes évaluées en dessous du niveau que vous avez indiqué, protégéant vos enfants des images que vous jugez inappropriées. Pour activer le [Niveau de contrôle], suivez les instructions suivantes :
1 En étant sur la ligne « Niveau de contrôle » du menu, appuyez sur [ENTER].
2 « Mot de passer __ __ » apparaitra pour indiquer qu'un mot de passage est nécessaire pour changer le niveau de contrôle.
3 Saisissez le code que vous avez programmé dans la section « Mot de passer » (voir ci-dessus). Appuyez sur [ENTER].
4 Une fois que vous aurez saisi�antly code, vous pourrez programmerme le niveau de contrôle parental que vous souhaitez. Utilisez les touches [</>>] pour parcourir les differents niveaux de contrôle.
5 Lorsque vous avez besoini Your nivea de controle,utilisez la touche [▼] pour atteindre l'option « Sauvegarder et quitter ». Appuyez sur [ENTER] pour sauevgarder le nivea de controle choisi.
NIVEAUX 1À8
Le premier Niveau 1 est celuiprésentant la restriction la plus élevé et Niveau 8 celuiprésentant la plus faible.
DEVERROUILLAGE
Si vous sélectionnez « DÉVERROUILLAGE», le contrôle parental est désactifé et le disque est lu dans son intégralité.
REMARQUE
Si vous avez oublie votre mot de passer, restaurez la configuration d'origine par défaut du VISO FIVE (voir la rubrique « CONFIGURATION D'ORIGINE PAR DEFAULT » de la rubrique « CONFIGURATION - CONFIGURATION DU VISO FIVE »).
MENURREGLAGEDIVX
SOUS-TITRE DIVX
Selon le support DivX, seuis les sous-titres DivX enregistrres sur le support DivX sont disponibles. Voici les formats linguistiques des sous-titres DivX disponibles et leur couverture linguistique correspondante.
Ouest Européen : albanais, breton, catalan, danois, hollandis, anglais, féroésien, finnois, français, gaélique, allemand, islandais, irlandais, italien, norvégien, portugais, espagnol et suédois
Turc : albanais, danois, hollandais, anglais, finnois, français, gaélique, allemand, italien, kurde (caracteres latins), norvégien, portugais, espagnol, suédois et Turc
Central Européen : albanais, crote, tchéque, hollandais, anglais, allemand, hongrois, irlandais, polonais, roumain, slovaque, slovène et serbe
Cyrillique: bulgare, biélorusse, anglais, macédonien, moldave, russe, serbe et ukrainien
Grec:anglais et grec moderne
Hébreux:angsais et hêbreux moderne
Arabe:arabe
Balte: balte
Vietnam: vietnamien
Unicode: par défaut.
INSCRIPION DIVX
Les enseignements du code d'inscription DivX pour le service VOD (Vidente sur demande) peuvent etre affiches en appuyant sur [ENTER] tout en etant dans l'options « Inscription DivX » du menu.
LANGUE OSD
OSD (ON-SCREEN DISPLAY - AFFICHAGE SUR ECRAN)
L'affchage à l'écran du VISO FIVE peut se faire dans l'une des huit langues suivantes - Anglais, Français, Allemand, Néerlandais, Espagnol, Italien), Russe et Suédois. Sélectionnez la langue souhaïée.
UTILISATION DU VISO FIVE - FONCTIONS
A PROPOS DU LECTEUR DE DVD INTERNE DU VISO FIVE
Le VISO FIVE est d'une facilité d'emploi exceptionnelle. Le VISO FIVE peut dire les DVD-Video, les DVD-R/RW/+R/+RW, les DVD-A, les SVCD avec ou sans gestion de lecture (PBC), les VCD, les DivX, les CD-R/RW et les Audio CD, dont les fichiers MP3 enregistrés, les fichiers WMA protégés par le droit d'auteur et les fichiers JPEG.
REMARQUE
Vous ne pouvez dire aucun disque autre que ceux enumerated ci-dessus. Les CD de données tels que les CD ROM, les CD-Extra, les CD-G, les CD photo ou les CD i sont exclus. Si vous tentez de dire ces types de disques, vous risquiez demettre le VISO FIVE définitivement hors d'etat de marche.
INFORMATIONS RELATIVES À LA GESTION RÉGIONALE
Le lecteur DVD interne du VISO FIVE a eté concu pour répondre aux informations relatives à la gestion régionale enregistrées sur le disque DVD. Si le numéro de région inscrit sur le disque DVD ne correspond pas au numéro situé à l'arrière du VISO FIVE, le lecteur de DVD interne ne pourrait pas dire ce disque. Les panneaux d'affichages VFD (affichage fluorescent à vide) indiqueront « REG Err » (« Région incorrecte » à l'écran) en cas d'insertion d'un disque dont la région est incompatible avec le VISO FIVE.
CHARGEMENT DU DISQUE ET LECTURE
Vou pouve ouvr le plateau de disque en appuyant sur la touche [OPEN/ CLOSE] même lorsque le VISO FIVE est en mode veille. La LED témoin de Veille (Standby) passera de l'jaune au bleu. Placez un disque sur le plateau en orientant la face de lecture vers le bas.
Il existe deux tailles de disques. Positionné le disque dans le guide approprié du plateau de disque. Si le disque n'est pas bien positionné dans le guide, il risque d'être endommage et pourrait entraîner un dysfonctionnement du VISO FIVE. Le message « DISC Err » (Erreur disque) apparait à l'écran du VISO FIVE et sur le télévisuer/moniteur si le disque est placé à l'envers (et qu'il s'agit d'un disque monoface).
Prenoz en compte les instructions suivantes lors du chargement d'un disque
- Ne poussez pas le plateau de disque pendant son déplacement. Vous risquez d'endommager le fonctionnement du VISO FIVE.
- Ne soulevez pas le plateau de disque et n'y placez que des disques.
Vous risquez d'endommager le fonctionnement du VISO FIVE. - N'approche pas vos doigs du plateau de disque lors de sa fermeture. Faites particulièrement attention aux doigs des enfants, car ils pourraient subir des blessures graves.
Appuyez sur [PLAY/PAUSE]. Le plateau de disque se refère automatiquement et la lecture commence. Appuyez sur les touches de navigation de la télécommande HTR 7 puis sur [ENTER] ou utilisez le pavé numérique pour sélectionner la piste souhaitation (CD). La lecture de l'objet selectionné commence. Selon le disque DVD ou le support disque utilisé, certaines opérations peuvent différer ou être restreintes. Reportez-vous à la jaquette ou au boitier du disque que vous avez charge dans le VISO FIVE.
Appuyez deux fois sur la touche [STOP] de la télécommande HTR 7 en cours de lecture pour afficher le nombre total des pistes et la durée de lecture totale d'un CD audio sur le panneau d'affichage VFD.
Après avoir lu tous les chapitres du titre, le lecteur DVD du VISO FIVE s'arrête automatiquement et revient à l'écran du menu.
REMARQUES
- Ne déplacez pas le VISO FIVE pendant la lecture. Vous risquez d'endommager le fonctionnement du VISO FIVE.
- Les touches [▲], [■], [■], [■/■] [■/■] et [■] de la télécommande HTR 7 ne sont pas transférées comme touches de fonction. Pour les utiliser lors de la lecture d'un disque, vérifie que le DEVICE SELECTOR de la télécommande HTR 7 est situé sur « DVD »
Le lecteur DVD interne du VISO FIVE propose d'autres fonctions de base, selon le support utilisé. Vérifie que vous avec choisi DVD dans la section de sélection du dispositif de la télécommande HTR 7 avant d'effectuer la fonction spécifique.

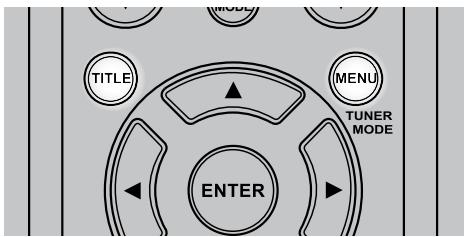

TOUCHES TITLE (TITRE) ET MENU
Ces deux touches ne se trouvent que sur la télécommande HTR 7. Les touches [TITLE] (TITRE) et [MENU] permettent d'afficher à l'écran les titres et les menus disponibles sur le DVD et sur d'autres supports. Certains disques de films peuvent contirnir deux titres, voire plus. Si un menu titre a été enregistré sur le disque, la touche [TITLE] (TITRE) permet de désoir le titre du film. Les détails relatifs au fonctionnement varient d'un disque à un autre.
Appuyez sur [TITLE] (TITRE) et une liste de titres disponibles sur le disque s'affiche. En fonction du disque, appuyez à nouveau sur [TITLE] (TITRE) pour reprendre la lecture à partir de la scene en cours lors de la première impulsion sur [TITLE] (TITRE).
Appuyez sur [ENTER] (VALIDER) ou sur [PLAY] (LECTURE), ou utilisez le pavé numérique pour sélectionner le titre souhaïte. La lecture du titre désisi commence.
Certains DVD ont une structure de menu unique appelée menus DVD. Par exemple, les DVD programmes avec une table des matières complexe proposent des menus de navigation, alors que ceux enregistrés en plusieurs langues comportent un menu permettant de désirir la langue de la bande sonore et des sous-titres.
Appuyez sur [MENU] pendant la lecture; le menu DVD disponible sur le disque s'affiche aussi. Appuyez à nouveau sur [MENU] pour reprene der lecture à l'endetroit où vous avez appuyé pour la première fois sur la touche [MENU].

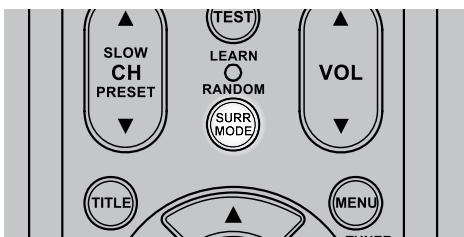

RANDOM (ALEATOIRE)
Appuyez sur la touche RANDOM (ALEATOIRE) de la télécommande HTR 7 pendant la lecture d'un disque et « Random » s'affichera brièvement à la ligne supérieure du VFD. « Ran » s'affichera ensuite sur le VFD à côté du numéro de la piste et du temps de lecture. Appuyez sur [▶/▶] pour dire aléatoirement les pistes audio. Appuyez de nouveau sur [RANDOM] pour rétablier la lecture normale.
Pour les enregistrement sur iPod, « Ran Song » ou « Ran Album » sera affchéé sur le VFD s'il y a lieu. « Ran Song » signifie lecture aléatoire des enregistrents contenu dans un album ou une liste de lecture. Par ailleurs, « Ran Album » lit aléatoriumment tous les enregistrents d'un album. Ensuite, un autre album est sélectionné aléatoriumment et tous les enregistrentes de cet album sont également lus aléatoriumment.
UTILISATION DU VISO FIVE - FONCTIONS

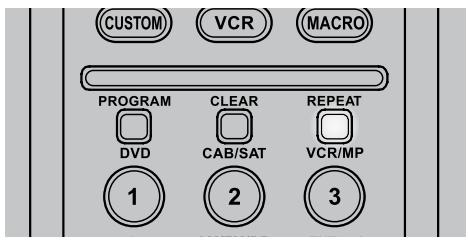

REPEAT (RÉPÉTITION)
Pour répéter la lecture d'une piste ou d'un chapitre spécifique, appuyez une fois sur la touche [REPEAT] (RéPÉTITION) de la télécommande HTR 7. Si vous appuyez une deuxième fois sur la touche [REPEAT] (RéPÉTITION), toutes les pistes ou tous les titres seront répétés. Désactiver le mode de répétition en appuyant sur la touche [REPEAT] (RéPÉTITION) une troisième fois.
Selon le mode de répétition désiré, les messages suivants seront affichés ou mis en surbrillance sur le VFD à côté du temps de lecture :
Rpt - Repétition de la piste, fichier ou du enregistrement
RpA - Répétition de toutes les pistes, de tous les fichiers ou de tous enregistements d'un album
Rpf -Répartition du dossier MP3/WMA/JPEG
«T» clignotant - Répétition du titre d'un DVD
C clignant - Répétition d'un chapitre d'un DVD
« G » – Répétition d'un groupe audio d'un DVD
SLOW (RALENTI)
Appuyez sur [SLOW / ] pendant la lecture. Le VISO FIVE exécuté le mode SLOW (RALENTI). Appuyez plusieurs fois sur [SLOW / ] pour sélectionner la vitesse désirée. Pour quitter le mode Ralenti, appuyez sur [PLAY] (LECTURE).

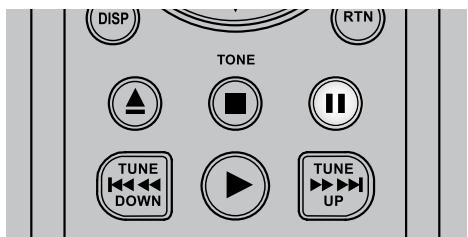

ARRÊT SUR IMAGE ET LECTURE IMAGE PAR IMAGE
Appuyez sur la touche [II] (PAUSE) de la télécommande ou sur [PLAY/ PAUSE] (LECTURE/PAUSE) sur le panneau avant pendant la lecture. Avancez image par image en appuyant plusieurs fois sur [II]. Pour quitter le mode Arrêt sur image, appuyez sur [▶] (LECTURE).
ZOOM
Utilise la fonction [ZOOM] pour agrandir l'image video. Appuyez sur ZOOM pendant la lecture ou pendant l'arrêt sur image pour activer la fonction Zoom. En fonction du support, chaque pression sur la touche ZOOM modifie l'écran du télévisuer selon la série suivante : ZOOM X 1, ZOOM X 2 et ZOOM X 3. Utilise les touches [▲/▼/▲▶] de la télécommande HTR 7 pour vous déplacer dans l'image zoomée. Pour revenir à la lecture normale, appuyez sur [ZOOM] plusieurs fois jusqu'à « ZOOM Off »
REMARQUE
Le zoom ne fonctionne pas sur certains DVD.
PROGRAMMATION
La fonction de programmation vous permet de stocker vos chansons préféées à partir de n'importe quel disque dans la mémoire du VISO FIVE. Lorsque vous programmez une série de chansons, le VISO FIVE doit être en mode Arrêt. Le programme peut containir jusqu'à 30 pistes. Pour programmer la série
1 Insérez un disque.
CD Audio ou disques MP3/WMA : le menu CD ou MP3/WMA apparait.
2 Appuyez sur [▶] pour aller sur « Visu » – volet droit de l'écran du menu.
3 Appuyez sur [] pour aller sur « Modif Prog: Arrêt ». Appuyez sur [ENTER] pour changer la configuration en « Modif Prog: Marche ». Appuyez sur [] pour vérifier si vous étés en mode « Vue browser » – si la configuration est en mode « Vue programme », appuyez sur [ENTER] pour passer au mode « Vue browser ».
4 Appuyez sur [ ] pour aller sur la selection des pistes sur le volet gauche de l'écran du menu. Sélectionné la piste ou le fichier que vous souhaitez ajouter à la liste de votre programme et appuyez ensuite sur [ENTER] – une coche « ✔ » apparaitra à gauche de la piste ou du fichier sélectionné.
5 Appuyez sur [▶] pour returner sur le volet droit de l'écran du menu. Appuyez sur [▼] pour aller jusqu'à « Ajouter programme »; appuyez sur [ENTER] pour ajouter la piste sélectionnée à la liste de votre programme.
6 Repetez les etapes 4 et 5 pour ajouter d'autres pistes ou fichiers à la liste.
7 Retournez à « Modif Prog: Arrêt » afin de terminer la procédure de programmation – appuyez sur les touches [▲/▼] pour aller à « Modif Prog: Arrêt ».
REMARQUE
Le mode Programme peut être désactif « Modif Prog: Arrêt » ou activé « Modif Prog: Marche » en appuyant sur la touche [PROGRAM] de la télécommande HTR 7. Vérifie que le « DEVICE SELECTOR » de votre télécommande HTR 7 est réglé sur « DVD ».
LECTURE DE PROGRAMMES
Pour commencer la lecture du programme, vérifie que vous étés en mode « Vue programme » comme l'explainé l'etape 2 pour aller sur « Visu ». Appuyez sur [▶] (Play) pour commencer la lecture du programme. « Prg » sera affiché sur le VFD en même temps que le nombre de la piste pendant la lecture du programme.
SUPPRESSION D'UNE PISTE DE LA LISTE DU PROGRAMME
Pour supprimer une piste de la liste du programme, vérifie que vous étés en mode « Vue programme » comme l'explique l'étape 2 pour aller sur « Visu ».
1 Appuyez sur [ ] pour aller sur le volet gauche de I'ecran du menu.
2 Sélectionnez la piste que vous souhaitez supprimer de la liste du programme. Appuyez sur [ENTER].
3 Appuyez sur [▶] pour returner sur le volet droit de l'écran du menu. Appuyez sur [▼] pour aller jusqu'à « Effacer programme ». Appuyez sur [ENTER] - la piste sélectionnée est supprimée de la liste du programme.
REMARQUES
Au lieu de selectionner « Effacer programme», une piste programmée peut également se supprimer directement en appuyant sur la touche [CLEAR] de la télécommande HTR 7. Vérifie que le « DEVICE SELECTOR » de votre télécommande HTR 7 est règla sur « DVD».
Pour supprimer plusieurs ou la totalité des pistes programmées, Sélectionné ces pistes une par une en appuyant sur la touche ENTER à chaque fois. Toutes les pistes marquées avec « » seront supprimées en appuyant sur le bouton [CLEAR] (ou lorsque que « Effacer programme » sera sélectionné).
REPRISE DE LA LECTURE NORMALE
Vérifie que vous étés en mode « Vue browser » comme l'explique l'étape qui explique comment aller sur « Visu ». Appuyez sur [▲] pour aller sur le volet gauche de l'écran du menu. Appuyez sur [ENTER] ou sur [▶] (Play) pour reprendre la lecture normale.
LECTURE DES FORMATS MP3/WMA/JPEG.
Le récepteur VISO FIVE peut dire des enregistrements au format MP3/WMA sur CD-R ou CD-RW et afficher des disques contenant des fichiers JPEG. Vous pouvez mélanger tous les types de fichier prêsentes sur le disque.
Chargez le disque concerné. Les dossiers ou fischiers sont affichés à l'écran sous forme de liste. Utilisez les touches [▲/▼/▲/▲] de la télécommande HTR 7 pour naviguer dans les dossiers ou les fischiers. Le lecteur doit être en mode Arrêt pour pouvoir acceder aux dossiers situés dans la partie gauche de la fenêtre de menu.
Appuyez sur [ENTER] ou sur [PLAY] pour commencer la lecture du programme. Pour chaque type de fidchier lu, le numero de fidchier est precedé de la lecture « M», « W » ou « J » pour indiquer que le fidchier lu est respectivement de type MP3, WMA ou JPEG.
POUR PIVOTER UNE IMAGE
Appuyez sur les touches [▲/▼/▲] pendant l'affichage de l'image pour faire pivoter l'image à 90^ , 180^ , 270^ ou rétabir son « No rotation » (position normale originelle).
Vous trouvrez ci-dessous les étapes nécessaires au réglage de l'horloge du VISO FIVE, du réglage de l'heure à laquelle vous souhaitez que le VISO FIVE soit mis en marche à partir du mode veille ON TIME (HEURE D'ALLUMAGE) ou returné à ce mode veille OFF (HEURE D'EXTINCTION).
1 Appuyez et maintenez appuyé le bouton [TIMER ON/OFF] pendant plus de 4 secondes. « TIME » s'affiche sur le VFD avec le réglage actuel de l'horloge – la valeur de « l'heure » clignote.
2 Utilisez les boutons [PRESET/▶] pour modifier le réglage de « l'heure ».
3 Appuyez sur le bouton [MEMORY] pour passer au réglage des « minutes » - la valeur de « minutes » clignote. Utilisez les boutons [PRESET/▶▶] pour modifier le réglage de « minutes »
4 Appuyez sur le bouton [MEMORY] pour passer au réglage des « ON TIME ». Répétez les étapes 2 et 3 ci-dessus pour régler « l'heure » et les « minutes » de l'allumage (ON TIME).
5 Appuyez sur le bouton [MEMORY] pour terminer le réglage « ON TIME » (Heure d'allumage). « ON TIME YES » (Activation d'allumage) s'affiche sur le VFD. Utilisez les boutons [PRESET▶▶] pour afficher « ON TIME YES » ou « ON TIME NO » (Désactivation d'allumage).
6 Appuyez sur le bouton [MEMORY] pour sélectionner « ON TIME YES » pour permettre l'allumage à l'heure régée par « ON TIME » ou « ON TIME NO » si vous ne souhaitez pas l'allumage du VISO FIVE à cette heures-là.
7 « OFF TIME » (HEURE D'EXTINCTION) se règle de la même manière.
REGLAGES DES INDICATEURS DU PROGRAMMATEUR
Si vous avez seLECTIONné « ON TIME YES » et/ou « OFF TIME YES», un indicateur coloré correspondant s'allume dans la partie supérieure gauche du VFD - VERT indique que le réglage « ON TIME » est activé; ROUGE indique que le réglage « OFF TIME » est activé. Pour désactiver directement le(les) réglage(s) duprogrammateur, appuyez sur le bouton TIMER ON/OFF - l'indicateur coloré correspondant s'éteint. Appuyez de nouveau sur le bouton TIMER ON/OFF pour réactiver vos réglages du programmateur - l'indicateur coloré correspondant s'allume de nouveau.
FONCTION D'EXTINCTION AUTOMATIQUE
En mode DVD, le VISO FIVE est arrêté automatiquement et passé en mode veils si aucun disque n'est chargependant un laps de temps de 8 minutes environ.
UTILISATION DU VISO FIVE - AM/FM/DB/iPod
ECOUTE DE STATION DE RADIODIFUSION AM/FM
Le tuner AM/FM interne du VISO FIVE permet d'obtenir un son de très grande qualité des émissions radio. La réception et la qualité du son dépendent toujours, dans une certaine mesure, du type d'antenne(s) utilisé, ainsi que de la proximité de l'émetteur, du relief géographique et des conditions météorologiques.
À PROPOS DES ANTENNES
L'antenne FM fourni, de type cable plat, se branche sur l'entrée d'antenne FM du panneau arrirée à l'aide de l'adaptateur « balun » fourni; cette antenne doit être complètement déployée pour former un « T ». Cette antenne dipôle reliée fonctionner généralement mistrés si elle est orientée verticalément, les bras du « T » étant complètement déployés perpendicularément à l'émetteur de l'émission souhaïée. Il n'este toutefois aucune règle à ce sujet et vous pourrez essayer plusieurs emplacements et orientations pour obtenir le son le plus clair et le bruit de fond le plus faible.
Dans les zones où la qualité de réception FM est mauvaise, une antenné FM extérieure peut augmenter considérablement la qualité de réception. Si vous écoutez beaucoup la radio, vous aurez peut-être interêt à consulter un installerateur professionnel d'antennes pour améliorer votre installation.
L'antenne AM de type cadre fournie avec le récepteur sera normalement suffisante pour une bonne réception. Vous pouvez cependant installer une antenné extérieure AM pour améliorer la réception. Faites appel à un installateur professionnel d'antennes pour plus d'informations.
INSTALLATION DE L'ANTENNE CADRE
1 Faites pivoter le cadre externe de l'antenne.
2 Insérez le bord inférieur du cadre externe dans la rainure du support.
3 Etendez le fil de l'antenne.
SELECTION DE LA BANDE
Pour sélectionner le mode Tuner du VISO FIVE, tournez le bouton « INPUT SELECTOR » du panneau avant pour sélectionner le mode AM/FM ou appuyez sur la touche « 5 » de la télécommande HTR 7 lorsque celle-ci est réglée à la page de selection d'appareil AMP.
Appuyez momentarilyément sur [TUNE / ] sur le panneau avant pour changer les fréquences AM ou FM.
Appuyez et maintenez enforcé pendant plus de 2 secondes les touches [TUNE / ] pour effectuer une recherche vers le haut ou vers le bas. Le tuner du VISO FIVE s'arrête des qu'il capte un signal suffisamment puissant. Une pression sur [TUNE / ] interrupt la recherche.
ACCORD DIRECT
Si vous connaissiez la fréquence affectée à la station que vous souhaitez écouter, vous pouvez accorder le VISO FIVE directement sur cette station.
1 Appuyez sur le bouton [ENTER] « ENTRÉE » pour passer alternatively du mode « Preset » au mode « Tune » (voir la ligne inférieure du VFD). Sélectionné le mode « Tune ».
2 A l'aide des touches numériques de la télécommande, tapez la fréquence affectée à la station. Par exemple, pour saisir 104.50MHz, appuyez sur « 1 », « 0 », « 4 », « 5 » et sur « 0 » ou appuyez sur « 1 », « 0 », « 4 » et sur « 5».
REMARQUE
Vérifiez que le « DEVICE SELECTOR » de votre télécommande HTR 7 est réglé sur « TUNER »
CONFIGURATION DES STATIONS PRÉSELECTIONNÉES
Le récepteur VISO FIVE peut stocker jusqu'à 60 stations de radio (30 stations FM et 30 stations AM) parmi vos stations préféries afin que vous puissiez les rappeler instantanément.
1 Pour enregistrer une station préselectionnée, réglez d'abord la fréquence souhaitiée (voir ci-dessus), puis appuyez sur la touche [MEMORY] sur le panneau avant. Le VFD affiche une icône « MEMORY » clignotante et le numéro de prênéglage disponible suivant.
2 Appuyez à nouveau sur la touche [MEMORY] pour enregistrer la fréquence souhaitee sur le numéro de station préseLECTIONnée affché ou utilisez les touches [14/10] pour sélectionner un numéro de station préselectionnée disponible.
3 Appuyez ensuite de nouveau sur la touche [MEMORY]. Voitre fréquence désirée est à présent stockée dans le prérglage choisi.
Les stations de radio préseLECTIONnées doivent être enregistrées à partir du panneau avant. Cette fonction de configuration n'est pas accessible depuis la télécommande HTR 7.
Utilisez les touches [▶▶] sur le panneau avant pour faire défiler les stations préseLECTIONnées. Appuyez et maintenez enforcée la touche [▶▶/▶▶] pour vous déplacer continulement vers le haut ou vers le bas. Les touches [PRESET] (PRÉSELECTION) de la télécommande HTR 7 fonctionnement de la même manière. Pendant le réglage des stations préselectionnées, les numeros de station préselectionné vides sont ignorés.
RAPPEL DIRECT D'UN PRE-REGLAGE
You pouvez rappeler directement un numéro de pré-réglage.
1 Appuyez sur le bouton [ENTER] « ENTRÉE » pour passer alternatively du mode « Preset » au mode « Tune » (voir la ligne inférieure du VFD). Sélectionné le mode « Preset ».
2 A l'aide des touches numériques de la télécommande, tapez le numero de pré-réglage désire. Par exemple, pour saisir le préréglage 5, appuyez sur « 5 »
PRESET AUTO
Voussouspèzeaussiprogrammerles « Presets »defacon automatique pour la totalitéde la bande FM(ouAM).
1 Appuyez sur le bouton [AM/FM/DB] pour selectionner la bande AM ou FM.
2 Appuyez sur le Bouton [Memory] et le maintainir enforcé jusqu'à ce que l'indication de fréquence commence à augmenter.
3 Relâchéz le bouton et observer que le tuner recherche sur la totalité de la bande FM (ou AM) et qu'il s'arrête, brièvement, sur chaque station dont la puissance du signal est acceptable. 30 des更好地 stations FM (ou AM) réceptionnées seront automatiquement enregistrées en préselection.
UTILISATION DU VISO FIVE - AM/FM/DB/iPod
SUPPRESSION D'UNE STATION PRÉSELECTIONNÉE
Vou pouve libérer une préselection en effaçant les informations qui y sont stockées.
1 Sélectionnez le numéro de station préselectionnée à effacer.
2 Appuyez d'abord sur la touche [DISPLAY] et maintenez-la enforcée. Sans relâcher la touche [DISPLAY], appuyez sur la touche [MEMORY] pendant une demi-seconde environ, puis relâchez la touche [MEMORY].
3 La préselection est alors supprimée et le mot « 删除ED » (SUPPRIMÉE) défile sur l'affichage.
Pour effacer en même temps toutes les préseLECTIONs, repêzez l'étape 2 mais ne relâchez pas la touche [MEMORY]. Maintenez les deux touches enforcées jusqu'à ce que le numéro de préselection actuel affché sur le panneau d'affichage VFD disparaisse. Toutes les préselections sont alors supprimées.
CHOIX DU MODETUNER
La touche [TUNER MODE] du panneau avant est une touche à deux fonctions. En position normale, les icônes FM STEREO et FM MUTE sur le panneau d'affchage VFD sont allumés. Seules les stations dont le signal est puissant peuvent être reçues et le bruit entre les stations est supprimé.
Un nouvelle pression sur la touche [TUNER MODE] (les icones FM STEREO et FM MUTE sont eteints) permit de receivevoir les stations distantes et eventuellesment brouillées. Le brouillage est réduit si le niveau du signal de la station FM est inférieur au seuil de la stéreophonie FM (puisque la FM monophonique est par définition moins susceptible d'être brouillée). En revanche, vous perdez l'effet stérophonique.
À PROPOS DURDS
Le « Radio Data System » (RDS) permet aux tuners FM compatibles d'afficher du texte transmis en même temps que l'émission radio. Le récepteur VISO FIVE prend en charge deux modes RDS, le nom de la station (mode PS) et le texte de la radio (mode RT). Cependant, toutes les stations FM n'intègrent pas le RDS dans leur signal de diffusion. Dans la plupart des endroits, vous trouvrez jusqu'à plusieurs stations intégrant le RDS mais il est tout à fait possible que vos stations de radio préférentes ne diffusent pas de données RDS.
LECTURE DUTEXTERDS
Lorsque vous captez une émission FM intégrant le RDS, le icône « RDS » s'allume avec un léger décalage sur le panneau avant du VISO FIVE et la section texte indique le nom de la station (PS) : « ROCK101 » par exemple.
Appuyez sur la touche [DISPLAY] du panneau avant pour basculer entre cette information et le texte de la radio (RT) émis par la station (le cas échéant), c'est à dire un texte défilant indiquant le nom d'une chanson ou d'un artiste, ou tout autre message souhaité par la station.
À PROPOS DE LA RADIO DAB
Auparavant, les signaux radio analogiques FM ou AM subissaient toutes sortes d'interférences entre l'émetteur et votre poste de radio. Ces problèmes étaient causés par les montagnes, les immeubles et les conditions météorologiques. Grâce à la DAB, vous pouvez aujourd'hui recevoir les émissions radio avec une qualité équivalente à celle des enregistements sur CD, sans interférence et sans distorsion du signal.
Les émissions audio numériques (DAB) utilisent des signaux numériques只不过 que des émissions analogiques traditionnelles, assurant ainsi une réception nette et de grande qualité. Grâce à la DAB, et dans la mesure où vous vous trouvez dans une zone où la couverture est bonne, la réception est beaucoup plus fiable et pratiquement exempTE de souffle ou de grésillement.
Avec le système DAB, l'auditeur peut parcouir une liste de stations disponibles - et ensuite accorder instantanément le recepteur sur la station de sonchoix. Il n'est pas nécessaire de se souvenir des fréquences d'émission des stations. Toutes les stations de radiodiffusion sont selectionnées simplement en appelant le nom du service.
Le VISO FIVE vous permet de profiter des émissions DAB. Le VISO FIVE compte une prise pour un module de Radio Numérique « Digital Audio Broadcast » (DAB) sur le panneau arrêté, afin de permettre l'adjonction d'un module DAB spécifique par NAD et vendu séparément : l'Adaptateur DAB DB 1 de NAD. Tous les logiciels de commande pour ce format sont inclus dans le VISO FIVE ; il vous suffit de brancher le module pour commencer à profiter d'un son de qualité CD et du contenu plus riche offre par la DAB.
BRANCHEMENT DU MODULE DAB
Branchez l'autre extrémité du connecteur DIN (fourni avec votre Adaptateur DAB DB 1 de NAD) entre le port de sortie du module DAB et la prise d'entrée pour module DAB correspondante, qui se trouve sur le panneau arrêté du VISO FIVE. Sélectionnez le mode DAB sur le VISO FIVE en appuyant plusieurs fois sur le bouton « AM/FM/DB » de la face parlante.
REMARQUES
Veuillez vous reporter au Guide d'Installation de l'Adaptateur DAB DB 1 de NAD pour connaître la bonne configuration de branchement du DB1 au VISO FIVE.
- Les boutons [TUNER MODE] et [MENU] du panneau avant fonctionnement de la même manière en mode DAB. Le bouton équivalent sur la télécommande HTR 7 est la touche [MENU/TUNER MODE] pour les deux fonctions.
- Si aucun Adaptateur DAB DB 1 de NAD n'est connecté, le VFD affiche « Vérifiez le Tuner DAB » (Check DAB Tuner).
UTILISATION DU VISO FIVE - AM/FM/DB/iPod
FONCTIONNEMENT DE LA DAB
Après avoir branché l'adaptateur DAB DB1 de NAD, vendu séparation, vous pouvez régler le VISO FIVE pour receivevoir les émissions DAB.
1 Appuyez successivement sur le bouton [AM/FM/DB] pour afficher le mode DAB. Lorsque le mode DAB est selectionné, le VFD affiche « DAB initialize - Please wait » (DAB en cours d'initialisation - Veuillez patienter) et passer ensuite en mode « Full Scan » (Balayage de toute la bande). Le mode « FULL SCAN » (BALAYAGE COMPLET) permettra de rechercher des émissions sur toute la gamme des fréquences numériques (Bande I|I et Bande-L). Il n'est pas possible d'interr compromise cette séquence. Les flèches indiquent la progression de la séquence. Lorsque le balayage est terminée, le dernier chiffre affché dans le coin supérieur droit du VFD correspond au nombre total de stations de radiodiffusion DAB trouvées. Ensuite, l'appareil s'accorde sur la première station (Reportez-vous à la section « Alphanumeric » ci-après pour comprendre l'ordre dans lequel les stations sont classées).
2 Il est possible d'afficher la puissance du signal entrant sur l'affichage VFD; pour cela, il suffit d'appuyer sur le bouton ENTREE [ENTER]. Plus le nombre de segments affichés est important, plus le signal est puissant. Vous pourrez augmenter la puissance du signal en réglant la position de l'antenne. Vous avez aussi la possibilité d'utiliser une antenne extérieure. Consultez un installerateur d'antennes professionnel pour plus d'informations.
REMARQUES
L'affichage VFD indiquera aussi « No stations Available» (Pas de station disponible) si aucune station n'a été trouvée lors du processus de recherche. Si cela se produit, vérifie le branchement et le positionnement de votre antenné DAB, ouappelez les fournisseurs locaux de services DAB pour leur demander des informations sur la couverture géographique de leurs émissions.
Lorsque vous utiliseces ces boutons de la télécommande HTR 7 pour naviguer dans les options DAB, assurez-vous que le « DEVICE SELECTOR » (SELECTIONEUR D'APPEARI) de votre télécommande HTR 7 est bien regle sur « TUNER »
LIST DE SERVICES
Suivez les étapes ci-dessous pour faire votrechoix parmi les stations trouvées émettant un service DAB.
1 En mode DAB mode, appuyez sur [TUNE / ] pour faire défiler une la liste des stations disponibles, qui s'afficheront sur la dernière ligne de l'affichage VFD.
2 Appuyez sur [ENTER] pour selectionner la station souhaitee.
MODETUNER DAB
En plus des fonctions « Full Scan » (Balayage complet) décrites ci-dessus, le fait d'appuyer sur le bouton [MENU] vous donnera accès à autres options, à savoir « Local Scan » (Balayage local), « Preset Tune », « Station Order » (Ordre des Stations), « Tune Aid », « Dynamic Range » (Compression de la Plage Dynamique) et « Prune List » (Éditer la liste).
Le mode « LOCAL SCAN » (BALAYAGE LOCAL) effectue un balayage local des services DAB disponibles dans votre région. Consultez votre revendeur ou visitez le site web www.WorldDAB.org pour connaître les fréquences de transmission numériques applicables à votre région.
1 Alors que vous écoutez une émission DAB, appuyez sur le bouton [MENU] de la face parlante, puis sur [TUNE / ] pour sélectionner « Local Scan » (Balayage Local). Appuyez ensuite sur [ENTER].
2 Le VISO FIVE effectuera un balayage automatique pour rechercher les stations radio numériques disponibles localement. Les flèches indiquent la progression de la séquence. Lorsque le balayage est terminée, le dernier chiffre affché dans le coin supérieur droit du VFD correspond au nombre total de stations de radiodiffusion DAB trouées. Ensuite, l'appareil s'accorde sur la première station.
PRESET TUNE (ACCORD PRESELECTIONNNE)
Utilisez cette option pour sélectionner une station DAB préseLECTIONnée.
1 Alors que vous écoutez une émission DAB, appuyez sur le bouton [MENU] de la face parlante, puis sur [TUNE / ] pour sélectionner « Preset tune ». Appuyez ensuite sur [ENTER].
2 Utilisez les touches [TUNE / ] sur le panneau avant pour faire défiler les stations préselectionnées. Notez que les prêrglages doivent avoir ete enregistrres au prealable.
3 Appuyez sur [ENTER] pour selectionner le numero de prereglage desire.
CONFIGURATION DES PRE-REGLAGES DAB
Le VISO FIVE peut enregistrer un maximum de 99 de vos stations de radiodiffusion DAB favorites pour rappel immédiat.
1 Pour enregistrer un préréglage DAB, accordez d'abord le VISO FIVE sur la station de radiodiffusion DAB désirée, puis appuyez sur la touche [MEMORY] sur le panneau avant. Le VFD affichera « Preset Memory » et le numéro de préréglage disponible suivant (le numéro clignote).
2 Appuyez à nouveau sur la touche [MEMORY] pour enregistrer la fréquence souhaitee sur le numéro de station préseLECTIONnée affché ou utilisez les touches [TUNE /▶] pour selectionner un numéro de station préselectionnée disponible.
3 Appuyez ensuite de nouveau sur la touche [MEMORY]. Voitre fréquence désirée est à présent stockée dans le préréglage choisi.
STATION ORDER (ORDRE DES STATIONS)
Utilissez « Station Order » (Ordre des Stations) pour modifier l'ordre dans lequel les stations sont listedes. Il existe quatre ordres possibles – Alphanumeric (Alphanumericique), Active (Actives), Ensemble (Ensembles) et Favorite )(Favorites).
1 Alors que vous écoutez une émission DAB, appuyez sur le bouton [MENU] de la face parlante, puis sur [TUNE / ] pour sélectionner « Station Order ». Appuyez ensuite sur [ENTER].
2 Appuyez successivement sur [TUNE / ] pour désir entre « Alphanumeric » (Alphanumericque), « Active » (Actives), « Ensemble » (Ensembles) et « Favourite » (Favorites).
3 Appuyez sur ENTREE [ENTER] pour confirmer l'ordre souhaite des stations.
ALPHANUMERIC(ALPHANUMÉRIQUE)
Il s'agit de l'ordre par défaut. Les stations sont disposées d'abord par ordre numérique, puis par ordre alphabetique.
ACTIVE (ACTIVES)
Les stations actives sont représentées en haut de la liste des stations. Les stations représentées dans la liste mais n'ayant pas de service actif seront affichées à la fin de la liste.
ENSEMBLE (ENSEMBLES)
La radio numérique est émise sous forme de groupes de données appelées ensembles. Chaque ensemble contient un certain nombre de stations, émises à une fréquence fixe. Lorsque vous Sélectionnez « Ensemble » (Ensembles) comme mode d'affichage de vos stations, les stations radio sont triées suivant l'ordre des noms d'ensembles.
REMARQUE
Certains fournisseurs de services DAB utilisent le terme « multiplex», qui ne peut dire la même chose que le terme « Ensemble »
FAVOURITE (FAVORITES)
Le VISO FIVE mémorise les dix stations que vous écoutez en priorité lorsque vous accordez le récepteur. Elles seront représentées en haut de la liste des stations.
UTILISATION DU VISO FIVE - AM/FM/DB/iPod
DYNAMIC RANGE (COMPRESSION DE LA PLAGE DYNAMIQUE)
Le niveau de compression des stations peut se régler pour compenser les différences de plage dynamique ou de niveau sonore entre les stations de radiodiffusion. La musique populaire a généralement un taux de compression supérieur à celui de la musique classique, ce qui entraîne une différence de volume sonore lorsque vous passez d'une station à une autre. Le fait de paramétrer le plage dynamique à « D-Range 0 » donne une compression nulle, « D-Range ½ » donne une compression moyenne et « D-Range 1 » donne une compression maximale. Il est recommendé de n'utiliser aucune compression, surtout pour la musique classique.
1 Alors que vous écoutez une émission DAB, appuyez sur le bouton [MENU] de la face parlante, puis sur [TUNE / ] pour sélectionner « Dynamic Range ». Appuyez ensuite sur [ENTER].
2 Appuyez successivement sur [TUNE /▶] pour désirer entre « D-Range 0», « D-Range 1/2 » et « D-Range 1». La ligne supérieure affiche le réglage actuel de la plage dynamique, tandis que la ligne inférieure affiche les choix des valeurs de plage dynamique.
3 Appuyez sur ENTREE [ENTER] pour selectionner le niveau de plage dynamique souhaite.
ASSISTANCE A L'ACCORD
Cette option vous permet d'accorder manuellement le VISO FIVE sur une station et de voir l'amplitude actualisée en continu du signal reçu. Vous pouvez aussi utiliser la TUNE AID pour vous aider à bien positionner l'antenne pour la meilleure réception d'une station donnée.
1 Alors que vous écoutez une émission DAB, appuyez sur le bouton [MENU] de la face parlante, puis sur [TUNE / ] pour sélectionner « Tune aid ». Appuyez ensuite sur [ENTER]. La chaîne actuelle et la fréquence sont affichées sur la première ligne de l'affichage VFD. Les « o » sur la dernière ligne de l'affichage VFD indiquent la puissance du signal de la chaîne en cours.
2 Pour sélectionner d'autres chaînes, appuyez successivement sur [TUNE / ] pour faire défilier la liste des chaînes. Relâchez les boutons [TUNE / ] dés que vous obtenez la chaîne que vous recherchez. Pour améliorer la réception de la chaîne sélectionnée, réglez ou repositionné z'antienne DAB de manière à atteir la meilleure indication de puissance de réception.
3 Appuyez sur [ENTER] pour accorder la chaine selectionnee.
REMARQUE
Le nombre d'ensembles et de stations que vous pourrezmettre en mémoire dépendra de l'endetroit où vous vous trouvez.
PRUNE LIST (ÉDITER LA LISTE)
Il peut arriver que certaines stations deviennent inactives. L'option « Prune List » (Éditer laliste) vous permet de supprimer ces stations inactives de la liste des services disponibles.
1 Alors que vous écoutez une émission DAB, appuyez sur le bouton [MENU] de la face parlante, puis sur [TUNE / ] pour sélectionner « Prune List » (Éditer la liste).
2 Appuyez ensuite sur [ENTER]. Appuyez sur [TUNE / ], puis sur [ENTER] pour selectionner « Cancel » ou « OK? [SELECT] ». Toutes les stations inactives (normalement precedées d'un « ? ») sont automatiquement supprimées lorsque « OK? [SELECT] » est selectionné. Dans le cas contraire, selectionné « Cancel »
CONFIGURATION DES INFORMATIONs
Tout en écouteant un programme DAB radiodiffuse, le type d'information affché à la ligne inférieure de l'affichage VFD peut varier. Appuyez sur [DISPLAY] pour parcourir les différentes options d'affichage:
PROGRAM TYPE (LETYPE DE PROGRAMME)
Il s'agit d'une description du type de programme émis par la station, telle Pop, Rock, Drame et autres.
STATION NAME (NOM DE LA STATION)
Le nom ou l'identification de la station émettant la DAB est affché. Il s'agit de l'affchage par défaut.
TIME AND DATE (LA DATE ET L'HEURE)
La date et l'heure du jour fournies par la station DAB sont affichées
AUDIO SIGNAL INFORMATION (INFORMATION SIGNAL AUDIO)
Affiche le débit binaire et le type de signal audio (stéreo, mono or stéreo conjoint), tel qu'il est émis par le fournisseur de l'émission DAB. Ces paramètres sont configurés par l'organisme émetteur en fonction du type et de la qualité de ce qui est émis.
CHANNEL AND FREQUENCY (LE CANAL ET LA FRÉQUENCY)
Le nom et la fréquence de la station DAB réceptionné est affichés.
SIGNAL Q (QUALITÉ DU SIGNAL)
Affiche le taux d'erreur numérique (0 à 99) de la station réceptionnée – plus ce taux est faible, plus la qualité de réception du programme est élevée.
SOFTWARE VERSION (VERSION DU LOGICIEL)
Le numero de version du logiciel installé est affichée.
À PROPOS DE LA RADIO XM
Le VISO FIVE est « Prét pour le XM, » ce qui peut dire qu'en ajoutant le Mini-Tuner XM CPC-9000 et le support « Home Dock » pour Mini-Tuner XM, vendus séparément, vous arez tout ce qu'il vous faudra pour écouter la radio XM en direct. Tout le reste est incorpore directement dans le VISO FIVE. Il vous suffira de vous abonner au service XM et votre VISO FIVE sera paré pour receivevoir le contenu XM du service souscrit.
REMARQUE
- Vous avez des questions ? Visitez le site www.xmradio.com Les auditeurs pourrait s'abonner en visiter la radio XM sur le Web à l'adresse www.xmradio.com, ou alors en appelant le Service Auditeurs (Listener Care) au (800) 853 9696 (ce numéro est valable à la date d'édition du précédent manuel). Munissez-vous de l'identificateur de votre Radio, que vous pourez追究er sur la radio en seLECTIONnant la Station 0.
- Consultez votre spécialiste audio NAD pour d'autres versions du Mini-Tuner XM compatibles avec le VISO FIVE.
UTILISATION DU VISO FIVE - AM/FM/DB/iPod
BRANCHEMENT DE L'ANTENNE XM
Branchez l'extrémité de l'antenne XM à la prise XM correspondante, sur le panneau arrêté du VISO FIVE. Appuyez sur le bouton [DISPLAY] de la face parlante et le maintainir enforcé pour vérifier la puissance du signal de la station XM sélectionnée, affichée sur le VFD et l'OSD. Appuyez à nouveau sur le bouton [DISPLAY] pour quitter l'affichage de la puissance du signal.
REMARQUES
- Reportez-vous aussi au guide de votre radio XM pour savoir comment installer l'antenne XM de manière à receivevoir des signaux optimaux.
- Les boutons [TUNER MODE] et [MENU] du panneau avant fonctionnement de la même manière en mode XM. Le bouton équivalent sur la télécommande HTR 7 est la touche [MENU/TUNER MODE] pour les deux fonctions.
Lors de l'utilisation de ces boutons de la télécommande HTR 7 pour naviguer parmi les options du menu XM, vérifie que le réglage « DEVICE SELECTOR » de votre télécommande est sur « TUNER »
S'il n'existe pas de tuner XM branché à la borne correspondante d'entrée XM, le VFD affichera le message « CHECK XM TUNER » (Vérifier le tuner XM).
ACCORDAGE DES STATIONS
Il existe trois façon d'accorder la station XM que vous souhaitez écouter. Veiliez d'abord à régler le Sélecteur d'Appareil de votre télécommande HTR 7 sur « TUNER » avant de procéder aux opérations d'accordage suivantes.
1 ALL CH SEARCH (Recherche de tous les canaux): appuyez sur le bouton [MENU] de la face avant pour selectionner « ALL CH SEARCH » Utilisez les boutons [TUNE «/»] du panneau avant ou de la télécommande HTR 7 pour faire passer à la position supérieure ou inférieure l'accord vers chaque canal XM disponible. Appuyez sur les boutons [TUNE «/»] en les maintainant enfoncés pour faire défiler les stations XM plus rapidement.
2 CATEGORY SEARCH (Recherche par genre) : les canaux XM sont regroupés par genre pour en faciliter la sélection.
a Appuyez de façon repétée sur le bouton [MENU]. « CATXM » et la catégorie correspondante s'affichent sur le VFD. « CATXM » signifie les catégories dans lesquilles les stations sont regroupées, à savoir Country, Rock, Jazz & Blues, etc.
b Appuyez de façon repétée sur les boutons [▲/▼] de la télécommande HTR 7 (ou [PRESET▶/▶]) du panneau avant) pour faire défilier les catégories disponibles vers le bas ou vers le haut.
c Appuyez sur les boutons [▶▶] ou [TUNE▶▶▶▶▶] de la télécommande HTR 7 (ou [TUNE▶▶▶] du panneau avant) pour selectionner les canaux XM pour le genre choisi. L'accordage sera restreint aux stations tombant dans la catégorie可以选择.
d Répétez l' étape « b » ci-dessus pour désir un autre genre.
3 PRESET SEARCH (Recherche d'un prépréglage): appuyez sur le bouton [MENU] pour sélectionner « PRESET SEARCH ». Pour cette option de menu, un prépréglage enregistré peut se rappeler directement en entrant son numéro à l'aide des boutons numériques de la télécommande HTR 7.
DIRECT CHANNEL CALL (APPEL DIRECT D'UN CANAL)
Que ce soit en mode CATEGORY SEARCH (Recherche par genre) ou ALL CH SEARCH (Recherche de tous les canaux), un canal peut toujours être appelé directement à l'aide des boutons numériques de la télécommande HTR 7. Pour appeler les canaux XM qui ont moins de 3 chiffres, appuyez sur « 0 » à la place des chiffres manquants ou appuyez sur [ENTER] après avoir entre le numéro de canal. Par exemple, pour appeler le canal XM 8, appuyez sur « 0», « 0 » et sur « 8' ou appuyez sur « 8 » puis sur [ENTER].
AFFICHAGE DES INFORMATIONS XM
Appuyez de façon répétée sur le bouton [DISPLAY] pour afficher les informations XM de la station sélectionnée, comme par exemple le nom de l'artiste, le titre de la chanson, la catégorie ou tout autre texte émis par la station.
CONFIGURATION DES PRE-REGLAGES XM
La procédure pourmettre en mémoire les stations XM est la même que celleutilisée pour la « CONFIGURATION DES STATIONS PRESELECTIONNNEES » décrite à rubrique « ECODET DE STATION DE RADIODIFUSION AM/FM »
Pour rappeler immédiatement les prérégliages XM enregistrés, appuyez sur le bouton [PRESET▶/▶] du panneau avant ou [PRESET ▲/▼] de la télécommande HTR 7 pour prérégler les canaux XM enregistrés à la position supérieure ou inférieure.
À PROPOS DE LA FONCTIONNALITE ENTRÉE iPod [iPod INPUT]
Le VISO FIVE est équipé d'un port de données sur son panneau arrière, sur lequel il est possible de connecter un socle iPod 1 « IPD 1 de NAD » (NAD IPD 1) (en option). En reliant votre lecteur iPod au VISO FIVE via socle iPod NAD, vous pourrait profiter de toutes vos pistes et de tous vos playlists préféres et aussi visionner les images fixes et les séquences video.
Vouss pourrez commander votre lecteur iPod à l'aide des boutons affectés sur la face parlante du VISO FIVE. Aussi, grâce aux touches de fonction correspondantes de la télécommande HTR 7, vous pourrez désirir les enregistremes stockés sur votre iPod et les dire, mais aussi acceder à beaucoup d'autres de ses fonctions, et tout cela à distance. Le socle iPod NAD (NAD IPD 1) disponible en option vous permet même de recharger votre lecteur iPod lorsqu'il est connecté au VISO FIVE.
REMARQUES
Le socle iPod NAD (NAD IPD 1) et le lecteur iPod sont des options et ne sont pas fournis avec votre VISO FIVE.
- Les fonctions, fonctionnalités et capacité de lecture de votre iPod accessibles via le VISO FIVE dépendront du modèle de votre lecteur iPod.
Lorsque vous utiliserez la télécommande HTR 7 pour commander les fonctions de votre iPod, n'oubliez pas de configurer la Sélection d'Appareil sur « MP DOCK »
BRANCHEMENT DU SOCLE iPod NAD (NAD IPD 1) ET DUCTEUR iPod OPTIONNELS AU VISO FIVE
Assurez-vous que tous les-appareils sont débranchés du secteur avant de proceder aux branchements.
1 Branchez le connecteur du Socle iPod NAD (NAD IPD 1) au port de données « SOCLE Lecteur de Media » (MP DOCK) du VISO FIVE.
2 Connectez aussi les sorties S-Video et audio du Socle iPod à l'entrée VCR du VISO FIVE (affecté par défaut à la source iPod par le VISO FIVE). Vous pouvez aussi brancher les connecteurs de sortie audio et video à n'importe celle entree affectable du VISO FIVE.
3 Mettez voire lecteur iPod sur le Socle iPod NAD (NAD IPD 1).
4 Àpres avoir relié ensemble votre lecteur iPod, le Socle iPod NAD (NAD IPD 1) et le VISO FIVE, vous pourrez alors les brancher à leurs alimentations électriques respectives.
5 Sur votre VISO FIVE, le lecteur iPod et sa station d'accueil NAD IPD 1 étant tous deux allumés, tournez le bouton INPUT SELECTOR pour sélectionner la source « iPod ». La ligne supérieure du VFD affichera « iPod »
REMARQUE
Lorsque le lecteur iPod est retire de sa station d'accueil NAD IPD 1, la ligne inférieure du VFD affiche brievement le message « Disconnected » (Déconnecté). Reposez votre lecteur iPod sur la station d'accueil, et la ligne inférieure affichera brievement le message « Connected » (Connecté).
UTILISATION DU VISO FIVE - AM/FM/DB/iPod
OPTIONSDU MENU iPod
Il existe deux options pour le menu iPod – Menu mode (Mode Menu) et Simple mode (Mode simple). En « Menu mode», la navigation entre les fichiers du iPod se fera et sera guidée par l'intermédiaire du VFD du VISO FIVE. En « Simple mode», tout sera guidé par l'intermédiaire du propre écran du iPod, comme vous le fériez lors de son utilisation normale.
« Menu mode » est l'option de menu par défaut. La procédure pour passer de l'un à l'autre est la suivante.
1 Appuyez et maintenez le bouton [MENU] du panneau avant (ou la touche [MENU/TUNER MODE] de la télécommande HTR 7) pendant 3 secondes environ et relâchez le bouton.
2 « Menu mode » ou « Simple mode » sera affché. Vous étés en « Menu mode » si la ligne inférieure du VFD affiche brièvement « Connected » et affiche ensuite le temps écoulé et le temps restant du morceau de musique en cours de lecture. Vous étés en « Simple mode » si la ligne inférieure du VFD affiche le mode d'écoute en cours, p. ex. PLII Music. Sélectionnez votre préférence en relâchant le bouton lorsque le mode que vous désirez apparait.
MENUMODE
En « Menu mode», il existe plusieurs options de menu disponibles etsemblables à celles que vous pouvez trouver sur un lecteur iPod. Pendantla lecture, appuyez sur [MENU], et vous serez dirigé sur l'option « Playlists »du « Menu mode ». Utilizez [▲/▼] de la télécommande HTR 7 (ou lesboutons [PRESETI/▶I] du panneau avant) pour selectionner lesautres options du « Menu mode » telles qu'Artists, Albums, Songs, Podcasts,Genres, Composers et Audiobook. En utilisant les boutons correspondantsdu panneau avant ou de la telecommande HTR 7, parcourez et selectionnzeles options du « Menu mode » sur le VFD comme vous le feriez en utilisantvotre lecteur iPod independamment.
REMARQUE
En « Menu mode», la molette de verrouillage et les commandes du lecteur iPod sur sa station d'accueil ne seront plus opérationnelles. Notre lecteur iPod affichera le logo NAD sur son écran. Utilisez les boutons correspondants du panneau avant du VISO FIVE ou de la télécommande HTR 7 pour parcourir les options du « Menu mode »
SIMPLE MODE
En « Simple mode», reportez-vous à l'écran de votre iPod place sur la station d'accueil pour parcourir et utiliser totalement ses fonctionnalités. Utilisez la molette et les commandes de votre lecteur iPod sur la station d'accueil ou les boutons correspondants du panneau avant du VISO FIVE ou de la télécommande HTR 7 pour sélectionner les options disponibles affichées à l'écran du lecteur iPod.
FONCTIONNALITES DE COMMANDE
Utilisez les boutons de commande suivants en parcourant les options de menu de votre lecteur iPod. Cela s'applique aussi bien aux boutons du panneau avant du VISO FIVE que de la télécommande HTR 7. Puisque cette télécommande sera probablement le contrôleur principal dans la plupart des cas, nous décrirons le fonctionnement par commande à distance.
DISP
Pendant la lecture, appuyez sur la touche [DISP] de la télécommande HTR 7 pour afficher les informations suivantes à la ligne inférieure du VFD
- Temps de lecture écoulé et restant du morceau de musique en cours de lecture
Le titre de la Chanson
Le Nom de l'Artiste
Le titre de l'Album
Si aucune information n'est disponible, l'affichage indiquera « ARTIST: Unknown Artist » ou « ALBUM: Unknown Album » suivant le cas.
Sur la face parlante du VISO FIVE, le bouton [DISPLAY] correspond à la touche [DISP] de la télécommande.
MENU
Appuyez sur [MENU] pour returner à une option précédente ou au menu de seLECTION.
BOUTONS DE NAVIGATION [▲/▼]
A partir des options de menu ou des listes de selection, appuyez sur [▲/▼] pour parcourir les options, les listes ou les titres des enregistements dans un sens ou dans l'autre. Appuyez et maintenez enfoncée les touches [▲/▼] pour faire défiler rapidement les titres des enregistements. Sur la face parlante du VISO FIVE, le bouton [PRESET | ▲/▶] correspond à la touche [▲/▼] de la télécommande.
ENTER
Appuyez sur [ENTER] pour sélectionner une option ou démarrer la lecture lorsque cela s'applique.
TUNE [I<1
Pendant la lecture ou en mode PAUSE, appuyez sur [TUNE▶/▶] pour direpiment le enregistrement actuel en avant ou en arrriere. Appuyez sur la touche [TUNE▶▶] pour passer directement au enregistrement suivant ou sur [TUNE▶▶] pour revenir directement au enregistrement précédent. Sur la face parlante du VISO FIVE, le bouton [SCAN▶/▶] correspond à la touché [TUNE▶/▶] de la télécommande.
Appuyez sur PAUSE [II] pendant la lecture pour arrêté provisoirement celle-ci. Pour repreneindre la lecture, appuyez à nouveau sur PAUSE [III] ou appuyez sur (PLAY) [▶].
REMARQUE
Pour les autres fonctions de navigation, veuillez consulter le manuel d'utilisateur de votre lecteur iPod. Suivant le modele du lecteur iPod, il se peut que certaines autres fonctions soient accessibles depuis les commandes de navigation correspondantes du VISO FIVE.
POUR VISIONNER LES IMAGES FIXES OU LES VIDÉOS CHARGÉES DANS VOTRE IPOD
Vos pouvez visionner directement les videos ou les images fixes téléchargeés dans votre iPod via le VSO FIVE. Pour le faire, il suffit de suivre les étapes ci-après :
1 Vérifiez que la configuration « Sortie TV » (TV Out) du menu de Configuration Video (ou image fixe) de votre iPod est en mode « Activé » (On) et que le type de Signal TV approprié a été sélectionné.
2 Le choix du fjichier Video (ou image fixe) et les procédures de lecture sont gérés directement depuis votre lecteur iPod ou à travers le « Simple mode ».
3 Maintenant que vous avei relié la SORTIE S-VIDEO (S-VIDEO OUT) et la SORTIE AUDIO (AUDIO OUT) du socle iPod à l'entrée VCR de votre VISO FIVE, ou a toute autre entrée affectable de celui-ci, vous pouvez profiter de toutes vos séquences video (ou image fixe) teléchargees dans votre iPod. Faites attention de selectionner l'entrée source correct du VISO FIVE.
iPod est une marque commerciale de la société Apple, Inc., déposée aux USA et dans d'autres pays.
CHARACTERISTIQUES
- Permet de commander jusqu'à 8 apparèils.
44 touches de fonction.
Apprend jusqu'à 352 commandes. - Enregistre jusqu'à 44 macros, dont chacune peut composer 64 commandes.
- Fonctions d'accès direct configurables.
- Éclairage des touches avec temporisation programmable.
- Évolutive.
- Contient une bibliothèque préprogrammée de télécommandes NAD.
Aussitôt déballée, la télécommande NAD HTR 7 est déjà prête à commander le Viso Five ; mais son principal outa! est qu'elle constitue, à elle seule, huit télécommandes distinctes. Chacune des 8 touches de Sélection d'Appareils en haut du combiné permet d'appeler une nouvelle « page » de télécommandes à transmettre grâce aux 44 autres touches. Vous pouvez « enregistrer » des commandes à partir de n'importe quel apparéil télécommandé en infrarouge,quelle qu'en soit la marque, et les enregistrer sous une, plusieurs ou toutes ces touches.
Il est évident que la démarche la plus logique consiste à enregistrer les commandes de votre lecteur DVD sur la « page » de Sélection d'Appareil [DVD], ceux de votre télévisuer sur la page [TV], et ainsi de suite, mais rien n'est obligatoire : Vous pouvez enregistrer n'importe qu'elle commande sous n'importe qu'elle touche de n'importe celle page (reportez-vous à la rubrique « Apprentissage des Commandes d'Autres Télécommandes » ci-dessous).
La télécommande HTR 7 est déjà préprogrammée avec un jeu complet de commandes pour le Viso Five, sur la page de Sélection d'Appareil AMPLI [AMP], ainsi qu'avac des commandes de bibliothèque permettant de faire fonctionner la plupart des appareils NAD de type DVD ou CD sur les « pages » de Sélection d'Appareils correspondantes. Ces commandes par défaut sont permanentes : Meme si vous utilisez la fonction d'apprentissage pour les replacer par d'autres commandes, les commandes sous-jacentes de la bibliothèque resteront toujours en place et vous pourrez facilement les rappeler plus tard, si jamais vous ajoutez un nouvel apparéil NAD à votre chaine (reportez-vous à la rubrique « Mode d'Effacement » ci-dessous).
NOTA
Pour une utilisation avec le Viso Five, vous ne devriez pas avoir besoin de reprogrammer des touches sur la page AMPLI [AMP] de la télécommande HTR 7. Néanmoins, si vous souhaitez commander d'autres modules spécifiques de marque NAD à l'aide de la télécommande HTR 7, vous aurez peut-être besoin de charger une ou plusieurs bibliothèques de commandes différentes; reportez-vous à la rubrique « Chargement des Bibliothèques de Commandes » ci-dessous.
POUR COMMANDER LE VISO FIVE
La télécommande HTR 7 est divisée en deux parties principales : Les huit touches de Sélection d'Appareils en haut de la télécommande (AMPLI [AMP], [DVD], [TV], etc.) renvoie les autres touches du combiné de télécommande à une « page » de commandes, afin de commander un apparéil spécifique. Une touche Sélection d'Appareil ne fait que définir l' apparéil qui sera commandé par la télécommande HTR 7 ; elle ne réalise aucune fonction sur le Viso Five. Toutes les autres touches sont des touches de fonction capables « d'apprendre » les codes de commande de pratiquement n'importe qu'elle télécommande infrarouge, ce qui vous permet d'enregister les commandes de vos apparéils dans la télécommande HTR 7,quelle qu'en soit la marque.
Mais le HTR 7 est déjà préprogrammé pour commander le Viso Five. Toutes les touches de fonction sur la page de Sélection d'Appareil AMPLI [AMP] réalisent des fonctions du Viso Five. (La HTR 7 peut aussi commander de nombreux autres apparciels NAD, à partir de ses pages [DVD], [CD], [TUNER] et [CUSTOM]).
Il est important de savoir que certaines touches de la télécommande HTR 7 assurent des fonctions différentes, suivant la page de Sélection d'Appareil sélectionnée. La couleur de l'étiquette sur la touche Sélection d'Appareil correspond aux étiquettes des touches de fonction. La page la plus au milieu, c'est à dire la touche de Sélection d'Appareil noire AMPLI [AMP], correspond aux étiquettes de sélection d'entrées noires au dessus des touches numériques : Lorsque la page Sélection d'Appareil AMPLI [AMP] de la télécommande HTR 7 est active, ces touches permettent de sélectionner les entrées du Viso Five. De la même façon, la « page » mauve de la touche de Sélection d'Appareil [DVD] correspond à plusieurs légendes mauves, la « page » verte de Sélection d'Appareil [TV] correspond à des légendes vertes, et ainsi de suite.
SELECTION DES SOURCES
Pour modifier ou sélectionner directement les sources à l'aide de la télécommande HTR 7, réglez d'abord votre DEVICE SELECTOR sur « AMP ». Appuyez sur la touche numérique correspondant à la source que vous souhaitez sélectionner (l'étiquette orange située directement au dessus des touches du clavier numérique indique la source affectée à cette touche). Par exemple, appuyez sur « 2 » pour sélectionner le mode source « Cable/Sat », sur « 1 » pour sélectionner le mode « DVD», etc.
UTILISATION DE LA TÉLECOMMANDE HTR 7
APPRENTISSAGE DES COMMANDES D'AUTRES TÉLECOMMANDES
Commencez par placer la télécommande HTR 7 « nez à nez » avec la télécommande d'origine, de manière à ce que la fenêtre infrarouge de chaque télécommande se trouve à environ 5 centimétres de l'autre.
- Activez le Mode d'Apprentissage: Sur la télécommande HTR 7, appuyez simultanément sur une touche de Sélection d'Appareil et sur la touche [▲] et maintenez ces touches enforcées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] au milieu de la télécommande HTR 7 s'allume en vert et de façon fixe.
- Appuyez sur la touche de Fonction de la télécommande HTR 7 dans laquelle vous pouze enregistrer une commande; la LED d'Apprentissage [Learn] devient orange.
- Appuyez de façon continue sur la touche de fonction de la télécommande d'origine : La LED d'Apprentissage [Learn] de la télécommande HTR 7 clignote pendant une ou deux secondes puis devient verte et reste allumée de façon fixe. La commande a ete apprise.
- Appuyez à nouveau sur la touche de Sélection d'Appareil la télécommande HTR 7 pour quitter le mode d'apprentissage.
Si la LED d'Apprentissage [Learn] ne clignote pas en orange, il vous faudra peut'être varier la distance entre les deux télécommandes. Si la LED d'Apprentissage [Learn] devient rouge au lieu de revenir verte, cela peut dire que la commande concernée n'a pas pu être enregistrée.
Exemple : Programmation de la fonction « Pause DVD »
Positionnéz télécommande HTR 7 et la télécommande de votre lecteur DVD suivant les indications données ci-dessus.
- Sur la télécommande HTR 7, appuyez simultanément et de façon continue sur [DVD] et sur [▲]; la LED d'Apprentissage [Learn] clignote en orange puis devient verte et reste allumée de façon fixe.
- Appuyez sur la touche [II] (pause) de la télécommande HTR 7; la LED d'Apprentissage [Learn] devient orange.
- Appuyez de façon continue sur la touche « pause » de la télécommande du lecteur DVD; la LED d'Apprentissage [Learn] de la télécommande HTR 7 clignote en orange puis devient verte et reste allumée de façon fixe. La commande a été apprise.
- Appuyez à nouveau sur la touche [DVD] pour quitter le mode d'apprentissage.
ANNULATION DE L'OPÉRATION
Vou puez annuler la configuration d'une touche en appuyant sur la touche de Sélection d'Appareil active avant la fin de la séquence d'apprentissage; la LED d'Apprentissage [Learn] devient rouge.
ACCÉS DIRECT
La fonction « accès direct » de la télécommande HTR 7 vous permet de conserver une même touche de fonction sur plusieurs « pages » de Sélection d'Appareil différentes de manière à ce que, par exemple, la fonction MODE AMBIOPHONIQUE [SURR MODE] du dispositif AMPLI puisse toujours commander le Viso Five alors que la page de Sélection d'Appareil DVD est active sur la télécommande.
NOTA
Les touches de Volume [VOL] de la télécommande HTR 7 sont préprogrammées en « accès direct » sur toutes les pages de Sélection d'Appareil : les touches [VOL] agissant donc sur le volume général du Viso Five quel que soit l'appareil sélectionné. De la même façon, les commandes de volume des Voies Ambioph. [Surr.], CENTRE [CENTER] et [SUB] sont préprogrammées en accès direct pour tous les appareils.
Pour configurer un accès direct, après avoir activé le Mode d'Apprentissage et avoir appuyé sur la touche à programmer en accès direct, il vous suffit d'appuyer deux fois sur la touche de sélection correspondant à l'appareil vers lequel vous voulez un accès direct. La LED d'état devient verte; appuyez à nouveau sur la touche de Sélection d'Appareil pour quitter le Mode d'Apprentissage.
Exemple : Accès direct de la touche MODE AMBIOPHONIQUE [SURR MODE] de l'AMPLI depuis la « page » DVD
- Sur la télécommande HTR 7, appuyez simultanément et de façon continue sur [DVD] et sur [▲]; la LED d'Apprentissage [Learn] clignote en orange puis devient verte et reste allumée de façon fixe.
- Appuyez sur la touche MODE AMBIOPH. [SURR MODE]; la LED d'Apprentissage [Learn] devient orange.
- Appuyez deux fois sur AMPLI [AMP]; la LED d'Apprentissage [Learn] devient verte.
- Appuyez à nouveau sur la touche [DVD] pour quitter le mode d'apprentissage.
REMARQUE
Les touches [▲], [■], [■], [▲/▲] et [▼] de la télécommande HTR 7 ne sont pas transférées comme touches de fonction. Pour les utiliser lors de la lecture d'un disque, vérifie que le DEVICE SELECTOR de la télécommande HTR 7 est situé sur « DVD »
COPIE D'UNE COMMANDE DEPUIS UNE AUTRE TOUCHE
Vou puez copier une commande de n'importe qu'elle touche de la télécommande HTR 7 vers n'importe qu'elle autre touche. Pour copier la fonction d'une touche, après avoir acceded au Mode d'Apprentissage et avoir appuyé sur la touche vers laquelle copier la commande, il vous suffit d'appuyer sur la touche à partir de laquelle vous souhaitez copier (après avoir d'abord appuyé sur la touche de Sélection d'Appareil correspondante, si la touche à copier se trouve sur une autre « page »). La LED d'état devient verte ; appuyez à nouveau sur la touche de Sélection d'Appareil pour quitter le Mode d'Apprentissage.
Exemple : Pour copier la commande de Pause de la page CD vers la touche AMPLI [II]:
- Sur la télécommande HTR 7, appuyez simultanément et de façon continue sur [AMP] et sur [▲]; la LED d'Apprentissage [Learn] clignote en orange puis devient verte et reste allumée de façon fixe.
- Appuyez sur [Ⅲ] (pause); la LED d'Apprentissage [Learn] devient jaune.
- Appuyez sur [CD] ; appuyez sur [II] (pause) ; la LED d'Apprentissage [Learn] devient verte.
- Appuyez à nouveau sur la touche AMPLI [AMP] pour quitter le mode d'apprentissage.
NOTA
Les fonctions Copie et Accès Direct se ressemblant. Néanmoins, si vous copiez une commande avant d'effacer ou d'écraser la commande d'origine (celle de la touche source), la commande copée sur la nouvelle touche reste inchangée. Si vous créez un accès direct vers une commande avant d'éffacer ou d'écraser la commande de la touche faisant l'objet de l'accès direct, les fonctions auxquelles vous accédez via l'accès direct sont, elles aussi, effacées ou écrasées.
MACRO-COMMANDES
Une « macro-commande » est une série d'au moins deux commandes de télécommande émise automatiquement à partir d'une seule impulsion sur une touche. Vous pouze, par exemple, utiliser une macro pour automatiser une simple séquence comme « Allumer le lecteur DVD puis appuyer sur 'Lecture'.» Ou vous pouze compilerer une macro complexe pourmettre sous tension une chaine complète d'appareils, Sélectionner une source, désir un Mode d'Écoute et lancer la lecture, le tout grâce à une seule touche macro. Chaque touche de fonction de la télécommande HTR 7 peut containir une macro (les touches de Sélection d'Appareils ne peuvent pas containir de macro).
NOTA
Les macros fonctionnent indépendamment de l'appareil actuellement sélectionné.
UTILISATION DE LA TÉLECOMMANDE HTR 7
ENREGISTREMENT DE MACROS
Pour enregistrer une macro, appuyez simultanément et continulement, pendant trois secondes, sur la touche [MACRO] et sur la touche de fonction de la télécommande HTR 7 dans laquelle vous souhaitez enregistrer votre macro, jusqu'à ce que la LED d'etat devienne verte. La touche macro s'allume aussi.
Appuyez sur la suite de touches de fonction à enregistrer dans la macro, sans oublier de commencer par une impulsion sur la touche de Sélection d'Appareil pour chaque fonction (vous pouvez changer d'appareil aussi souvent que nécessaire); ce qui vous permet de créé une macro contenant des commandes correspondant à plus d'une « page » de Sélection d'Appareil.
Lorsque vous avez terminé l'enregistrement de la série de commandes souhaitée, appuyez à nouveau sur la touche [MACRO] pour sauvegarder la macro ; la LED d'Apprentissage [Learn] et l'éclairage de la touche [MACRO] s'éteignent.
NOTA
Chaque macro peut stocker un maximum de 64 pas de commande. Si vous dépassez ce nombre, la macro est automatiquement sauvegardée après l'ajout de la 64ème commande.
Exemple: Enregistrez une Macro dans la touche [0] pour Allumer le Viso Five, Choisissez « Entre 1 » [Input 1] (Source 1), puis Début Lecture [Commence Playback] de l'appareil connecté à la Source 1 ( comme pour un lecteur de DVD):
- Sur la télécommande HTR 7, appuyez simultanément et de façon continue sur [MACRO] et [0] (le zéro sur le pavé numérique); la LED d'Apprentissage [Learn] devient verte et reste allumée de façon fixe.
- Appuyez sur AMPLI [AMP]; appuyez sur MARCHE [ON]; appuyez sur [1] (« DVD » en rouge); appuyez sur [DVD]; appuyez sur▶(Lecture); la LED d'Apprentissage [Learn] clignote chaque fois que vous ajoutez un pas.
- Appuyez à nouveau sur [MACRO] pour quitter le mode d'enregistrement des macros.
Pour effacer une macro, procédez de la manière ci-dessus mais en n'entrant aucune commande.
EXÉCUTION DES MACROS
Pour exécuter une macro, appuyez brièvement sur [MACRO]; cette touche s'allume pendant 5 secondes. Pendant qu'elle est allumée, appuyez sur une touche HTR 7 dans laquelle vous ave déjà enregistré une macro.
La macro correspondante est executée; lors de l'exécution de chaque pas, la touche de Sélection d'Appareil « mère » dont elle dépend s'allume brièvement; à la fin de l'exécution, la touche [MACRO] s'était. Toute impulsion sur une autre touche de la télécommande HTR 7 pendant l'exécution d'une macro provoquera l'arrêt de l'exécution de la macro. Noubliez pas de tener la télécommande HTR 7, pendant toute l'exécution de la macro, de manière à ce que son émetteur infrarouge puisse activer les appar兼s concernés.
NOTA
Lors de l'exécution d'une macro, un délambda de 1 seconde est automatiquement inséré entre les commandes. Si vous voulez un délambda de plus d'une seconde après certaines commandes (par exemple pour permettre la mise sous tension correcte et complète d'un apparéil), vous pouvez enregistrer des pas « vides » dans la macro; pour cela, il vous suffit de changer de page de Sélection d'Appareil sans pour autant enregistrer des fonctions de commande proprement dites.
TEMPS D'ÉCLAIRAGE DES TOUCHES
L'éclairage des touches de la télécommande HTR 7 peut être configurée pour rester actif pendant 0 à 9 secondes. La valeur par défaut est de 2 secondes. Pour régler le temps d'éclairage, appuyez simultanément et continulement, pendant 3 secondes, sur la touche AFFICH. [DISP] de la télécommande HTR 7 et sur une touche [0-9] du pavé numérique, c'est à dire sur le chiffre correspondant au temps d'éclairage souhaïte; la LED d'Apprentissage [Learn] clignote deux fois pour confirmer le nouveau réglage. Si le temps est réglé à zéro, l'éclairage ne s'allume pas du tout.
NOTA
L'éclairage des touches constitue la plus grande consommation de puissance des piles du HTR 7. En réglant un temps d'éclairage des touches court, vous augmenterez la durée de vie des piles; si vous n'utilise pas du tout d'éclairage des touches (réglage du temps d'éclairage = 0), vous augmenterez encore davantage la durée de vie des piles.
RéTABILSSEMENT DES VALEURS D'ORIGINE (REMISE À ZÉRO)
Il est possible de remettre à zéro la télécommande HTR 7 afin de rétablier ses valeurs d'origine, avec effacement de toutes les commandes programmées (apprises), toutes les touches copieses et d'accès direct, les macros et les autres informations de configuration, ce qui a pour effet de redonner à toutes les touches leurs commandes d'origine de la bibliothèque préprogrammée.
Pour effectuer une remise à zéro des valeurs d'origine, appuyez simultanément et continulement sur les touches MARCHE [ON] et RETOUR [RTN] de la télécommande HTR 7 pendant 10 secondes ; la LED d'Apprentissage [Learn] commence à clignoter en vert. Relâchéz les touches MARCHE [ON] et RETOUR [RTN] avant la fin du deuxième clignotement ; la LED d'Apprentissage [Learn] devient rouge, pour indiquer que la télécommande a été remise à zéro.
NOTA
Vous doivent obligatoirement relâcher les touches MARCHE [ON] et RETOUR [RTN] avant la fin du deuxième clignotement, sinon la remise à zéro ne s'effectuera pas; si cela arrive, repreneze la procédure entière depuis le début.
MODE D'EFFACEMENT
La télécommande HTR 7 peut stocker, sur n'importe qu'elle touche, les commandes apprises, copiees ou provenant de la « bibliothèque par défaut » (les commandes de la bibliothèque par défaut sont des commandes NAD préprogrammées, comme par exemple les commandes d'origine du Viso Five sur la page AMPLI [AMP]).
Vous pouvez effacer les commandes stockées sur n'importe qu'elle touche, et ce par couches successives, en revenant progressivement « en arrrière » jusqu'à la commande de la bibliothèque par défaut, de manière à effacer les commandes apprises, les fonctions d'accès direct et les touches copiees.
NOTA
Il est impossible d'effacer les commandes de la bibliothèque par défaut. Vous ne risquez donc aucune perte irrécupérable lorsque vous utilisez le Mode d'Effacement.
UTILISATION DE LA TÉLECOMMANDE HTR 7
Pour acceder au Mode d'Effacement, appuyez simultanément et continulement sur la touche de Sélection d'Appareil souhaïée et sur la touche RÉTOUR [RTN], pendant 3 secondes; la LED d'Apprentissage [Learn] devient verte. Appuyez sur la touche de fonction dont vous poulez effacer le commande; la LED d'Apprentissage [Learn] clignote. Le nombre de clignotements indique le type de fonction devenue active - reportez-vous au tableau ci-dessous. Appuyez à nouveau sur la touche de Sélection d'Appareil pour quitter le Mode d'Effacement.
NOTA
Vous pouvez effacer plusieurs commandes de touches de fonction sur la même « page » de Sélection d'Appareil, mais pour en effacer sur plus d'une page de Sélection d'Appareil vous devez quitter le Mode d'Effacement, acceder à la page voulue, puis rappeler le Mode d'Effacement.
| Clignotements | Type de commande |
| 1 | Commande de la bibliothèque par défaut |
| 2 | Commande copié depuis la bibliothèque |
| 3 | Commande programmée (apprise) |
CHARGEMENT DE BIBLIOTHÉQUES DE COMMANDES
La télécommande HTR 7 peut stocker en mémoire une bibliothèque de commandes NAD par défaut sur chacune de ses « pages » de Sélection d'Appareils. Si la bibliothèque par défaut d'origine ne commande pas votre lecteur CD, platine à cassettes, lecteur DVD ou autre apparéil NAD, appliquez la procédure suivante pour changer de bibliothèque de commandes.
Vérifiez d'abord que l'appareil que vous voulez commander avec la télécommande HTR 7 est branchée au secteur et qu'il est sous tension (en « marche » et non en « veille »). Pour acceder au Mode Bibliothèque de la télécommande HTR 7, appuyez simultanément sur la touche de Sélection d'Appareil souhaïée et sur la touche [PROGRAM] et maintenez ces touches enforcées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] passe au vert.
En maintainant la télécommande HTR 7 pointée vers l'appareil, entrez le premier code à trois chiffres correspondant à votre appareil que vous trouvez dans le tableau ci-dessous. Appuyez sur [OFF]. Si l'appareil s'estint, appuyez sur ENTREE [ENTER] pour accepter ce nombre de bibliothèque de commandes et quitter le Mode Bibliothèque. Si l'appareil ne s'estint pas, entrez le code à trois chiffres suivant du tableau.
Lorsque vous entrez le chiffre correct, l'appareil s'esteint ; appuyez alors sur ENTREE [ENTER] pour accepter ce numero de bibliothèque de commandes et quitter le Mode Bibliothèque.
| CODE DE BIBLIOTHEQUE | DESCRIPTION DU PRODUIT NAD | CODE DE BIBLIOTHEQUE | DESCRIPTION DU PRODUIT NAD |
| 100 | RéCEPTeur avec Marche / Arrêt discret | 301 | L75, L76 Tuner |
| 101 | RéCEPTeur avec Marche / Arrêt à bascule | 302 | L70 Tuner |
| 102 | S170 | 303 | L53 Tuner |
| 103 | L75 | 304 | L73 Tuner |
| 104 | Second Zone Commands (Commandes de seconde zone) | 305 | C425 |
| 105 | L70 | 306 | C445 |
| 106 | L76 | 307 | Tuners série Txx5 |
| 107 | 118 | 400 | Magnétophone B |
| 108 | L53 | 401 | Magnétophone A |
| 109 | L73 | 500 | TV 280 |
| 110 | RéCEPTeur/Amplificateur stéroyo | 501 | MR13 |
| 111 | Stereo Second Zone (Seconde zone stéroyo) | 502 | MR20 |
| 112 | Série Txx5 | 503 | PMR45 |
| 200 | Lecteur de CD | 600 | T535, T562, T585, M55 |
| 201 | Lecteur de CD (ancien) | 601 | T550, L55 |
| 202 | 5170, 5240, 5340 | 602 | T512, T531, T532, T571, T572 |
| 203 | 5325 | 603 | L70, L73 DVD |
| 204 | 5060 | 604 | L56 |
| 205 | M5 | 605 | T513, T514, T515, T524, T533, T534 |
| 300 | Tuner | 606 | L53 DVD |
UTILISATION DE LA TÉLECOMMANDE HTR 7
MODE RECHERCHE
Sieldomeducedsutableau,unefoisetre,nepermattaltelecommandede mette l'appareil sous tension,et queyouestetoutafaitcertaind'aviooapplique laprocedureci-dessus enentier etdefoncnprecise，youpouvezessayerla methodede«recherche»suivante：
Accédez au Mode Bibliothèque en appuyant simultanément sur la touche de Sélection d'Appareil souhaïée et sur la touche [PROGRAM] et maintenez ces touches enforcées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] passue au vert. Maintenant, appuyez continuèlement sur la touche ▲ ou ▼ de la télécommande HTR 7 ; la télécommande fera défiler toutes les commandes disponibles à une vitesse d'environ 1 commande par seconde.
Lorsque l'appareil s'estint, relâchéz immédiatement la touche scourer; appuyez sur ENTRÉE [ENTER] pour accepter ce numéro de bibliothèque de commandes et quitter le Mode Bibliothèque. Essayez quelques commandes; s'il s'avère que vous avez dépasse la bibliothèque de commandes nécessaire, rappelez le Mode Bibliothèque et utilisez la touche scourer pour revenir en arrière.
NOTA
Il arrive que le mode recherche trouve des bibliothèques de commandes qui commandent, tout au moins partiellement, certains apparêls de marques autres que NAD. Vous pouvez bien entendu exploiter de telles fonctions dans la mesure où vous les trouvez. Néanmoins, comme nous garantissons la complétude ou la précision des bibliothèques NAD uniquement, nous ne pouvons assurer aucun support pour le fonctionnement de la télécommande HTR 7 avec des apparêls d'autres marques.
CONTRÔL DU NUMÉR DE LA BIBLIOTHÉQUE DE COMMANDES
Vous pouvez vérifier le numéro de la bibliothèque de commandes active sur n'importe qu'elle touche de Sélection d'Appareil en procédant de la manière suivante. Accédez au Mode Bibliothèque en appuyant simultanément sur la touche de Sélection d'Appareil souhaïée et sur la touche [APS] et maintenez ces touches enforcées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] passe au vert. Appuyez sur la touche AFFICH. [DISP]; la télécommande HTR 7 indique la bibliothèque de commandes active en faisant clignoter ses touches [CUSTOM], MAGNETOSCOPE [VCR], et [MACRO].
Par exemple, pour indiquer la bibliothèque de commandes N° 501, la télécommande HTR 7 fera clignoter la touche [CUSTOM] 5 fois, puis marquera une pause, puis fera clignoter la touche [MACRO] une fois. Il sera sans doute utile de noter les numérios des bibliothèques de commandes de vos apparèils.
RÉSUMÉ DES MODES DE LA TÉLECOMMANDE HTR 7
| Mode | Touches sur lesquelles il faut appuyer (pendant 3 secondes) |
| Programmer / Copier / Accès Direct | Touché d'Appareil + Touche [▲] |
| Mode d'Effacement | Touché d'Appareil + Touche RTN |
| Enregistrement de Macro | Touché Macro + Touche de Fonction |
| Mode Bibliothèque | Touché d'Appareil + Touche PROGRAM |
| Temps de Rétro-éclairage | Touché d'DISP + Touche Numérique |
| Rétablissement des valeurs d'origine (remise à zéro) | Reportez-vous à la rubrique « Rétablissement des valeurs d'origine » ci-dessus |
SLEEP (MODE SOMMEIL)
La miniterie du SLEEP « Mode Sommeil » met automatiquement le Viso Five en mode Veille [Standby] après un nombre de minutes préréglié. Une impulsion unique sur le bouton [SLEEP] « MODE SOMMEIL » de la télécommande HTR 7 affiche l'increment du temps de sommeil actuellément réglé. Une deuxieme impulsion sur le bouton [SLEEP] « MODE SOMMEIL » de la télécommande HTR 7, dans les trois secondes qui suivent, et chaque impulsion successive par la suite, augmentent le temps de sommeil d'un intervalle de 30 minutes; une fois le temps de sommeil écoué, le Viso Five se met automatiquement en mode Veille [Standby]. L'increment de temps de sommeil s'affiche sur l'Affichage Vide-Fluorescent [VFD] de la face parlante du Viso Five, en même temps que l'icône [SLEEP] « MODE SOMMEIL »
Pour régler la minuterie de sommeil, appuyez deux fois sur le bouton [SLEEP] « MODE SOMMEIL » de la télécommande HTR 7; la première impulsion affiche les temps de sommeil actuellesment réglé, puis la deuxième incrémente la valeur. Chaque impulsion successive augmente le temps de sommeil de 30 minutes, pour aller de 30 minutes jusqu'à 90 minutes. Pour annuler le mode sommeil, continuez à appuyer sur le bouton [SLEEP] « MODE SOMMEIL » de la télécommande HTR 7 jusqu'à ce que [SLEEP OFF] « SOMMEIL ARRÊTÉ » soit affché sur le VFD. Si vous commutez le Viso Five en mode Veille, en appuyant soit sur le bouton [OFF] « ARRÊT » de la télécommande HTR 7, soit sur le bouton MARCHE/ARRÊT [POWER] du Viso Five, cela annule aussi le mode sommeil.
REMARQUE
Afin de pouvoir utiliser le bouton SLEEP, verifies que la page DEVICE SELECTOR de la telecommande HTR 7 est reglee sur « AMP »
| PROBLÉME | CAUSES POSSIBLES | SOLUTIONS POSSIBLES |
| Aucun son sur aucune voie. | • Alimentation secteur débranchée. | • Vérifiez le branchement du cable secteur et de la prise. |
| • Appareil hors tension. | ||
| • Prise non alimentée. | ||
| Aucun son sur certaines voies. | • Câbles défectueux /manquants. | • Vérifiez les cables. |
| • Liaisons défectueuses vers les haut-parleurs. | • Vérifiez les branchements des haut-parleurs. | |
| • La/les voie(s) dans la « Configuration des Haut-parleurs » « Déactivée » [Off]. | • Vérifiez le menu de « Configuration des Haut-parleurs » . | |
| Aucun son sur le caisson de basse. | • Le caisson de basse est étêt, non alimenté ou mal branché. | • Mettez le caisson de basse sous tension, vérifiez la prise d'alimentation ou les branchements. |
| • Le niveau du caisson de basse est réglié trop bas. | • Corrigez le niveau du caisson de basse en réglant le niveau à l'aide de la touche SUB de la télécommande HTR 7. | |
| Le VISO FIVE ne répond pas à la télécommande HTR 7. | • Les piles sont usées ou mal insérées. | • Vérifiez les piles. |
| • La fenêtre de transmission IR de la télécommande ou la fenêtre de réception IR du VISO FIVE est obstruée. | • Vérifiez les fenêtes IR et assurez-vous que la ligne de visée est dégagée entre la télécommande et le VISO FIVE. | |
| • Le panneau avant du VISO FIVE se trouve dans un endroit fortement éclairé (soleil ou spots, etc.). | • Diminuez l'éclairage. | |
| Le VISO FIVE ne répond pas aux commandes du panneau avant ou de la télécommande. | • Erreur de microproessesur. | • Mettez le VISO FIVE hors tension à l'aide de la touche Power (Alimentation) du panneau avant et débranchez-le de la prise secteur. |
| • Le VISO FIVE a peut-être surchauffé. | • Attendez cinq minutes, rebranchez le VISO FIVE, puis mettez-le sous tension. | |
| L'appareil est sous tension mais le lecteur DVD interne fonctionne pas. | • Aucun disque n'a été charge dans l'appareil. | • Insérez un disque. |
| Aucune image. | • Le téléviseur n'est pas configuré pour receivevoir le signal DVD. | • Sélectionnnez le mode d'entrée video approprié sur le téléviseur de manière à ce que l'image du lecteur DVD apparaisse à l'écran du téléviseur. |
| • Le cable video n'est pas correctement branché. | • Connectez correctement le cable video dans les prises jack. | |
| • Le téléviseur connecté à l'apparil n'est pas sous tension. | • Mettez le téléviseur sous tension. | |
| • Le connecteur HDMI est branché et « HDMI Res. » est réglié sur 720P, 1080i ou AUTO. | • Débranchez le cable HDMI relié à la sortie HDMI OUT de la face arrière. | |
| • En mode DVD et sans disque charge (message « NO DISC » affchéé)1 Appuyez et maintainez le bouton [DISPLAY]. La ligne inférieure du VFD affichera le réglage actuel de la résolution HDMI.2 Utilisitez les touches [«/»] de la télécommande ou appuyez sur le bouton [MEMORY] pour sélectionner 480P/576P, 720P, 1080i, AUTO ou ARRET. Sélectionnze « 480P/576P' ou « ARRET » pour rétablier les sorties vidéo composante, composite et S-Video. Arétez-vous au réglage de résolution préfééré en libérant les touches [«/»] ou le bouton [MEMORY]. | ||
| L'image est mauvaise lors de la lecture. | • Le disque est sale. | • Nettoyez le disque. |
| Le lecteur DVD interne ne se met pas à dire le disque. | • Aucun disque n'a été charge dans l'appareil. | • Insérez un disque. |
| • Le disque inséré n'est pas lisible. | • Insérez un disque lisible (verifiez le type de disque, le système de couleur et le code Régional). | |
| • Le disque a été inséré à l'envers. | • Placez le disque sur le plateau en orientant la face de lecture vers le bas. | |
| • Le disque n'a pas été inséré dans le guide. | • Positionnze correctement le disque dans le guide du plateau. | |
| • Un menu est affchéé à l'écran du téléviseur. | • Appuyez sur SETUP pour faire disparaitre le écran du menu. | |
| • Le disque est sale. | • Nettoyez le disque. | |
| Impossible de modifier le contrôle parental. | • Le mot de passer saïsi est incorrect. | • Saisissez le mot de passer correct. |
| • Le mot de passer a été oublé. | • Rétabisséz la configuration d'origine par défaut du VISO FIVE.1 Mettez le VISO FIVE en mode AM.2 Appuyezrapidement sur les trois touches du panneau avant; [PLAY/PAUSE] puis [STOP] puis [DISPLAY], enMAINANT la touche [DISPLAY] enforcée pendant plus de 7 secondes. Le VISO FIVE s'estiptionsuis se rallume en mode DVD.3 Remarque: Le mot de passage par défaut est 2580. |
CHARACTERISTIQUES
SECTION AMPLIFICATEUR
| Puissance de sortie en mode stéreo | 2 x 60 W | |
| Puissance dynamique IHF ; 8 Ω | 2 x 80 W | |
| Puissance dynamique IHF ; 4 Ω | 2 x 120 W | |
| Puissance de sortie en Mode Ambiophonique | 5 x 45 W | |
| Distorsion harmonique totale à la puissance nominale | <0,08 % | |
| Distorsion d'intermodulation à la puissance nominale | <0,08 % | |
| Facteur d'amortissement, 8 Ω | >60 | |
| Sensibilité et impédance d'entrée | 300 mV/47 KΩ | |
| Réponse en fréquence | ±0,5 dB Réf. 1 kHz, 20 Hz - 20 kHz | |
| Rapport signal/bruit | >100 dB Puissance nominale de référence / 8 Ω (Pondéré A) | |
| Rapport signal/bruit | >85 dB Réf 1 W / 8 Ω (Pondéré A) | |
| SECTION TUNER | ||
| SECTION AM | Plage de fréquences | 530 kHz - 1710 kHz (version nord-amérique, incréments de 10 kHz) |
| 522 kHz - 1620 kHz (version européen, incréments de 9 kHz) | ||
| Sensibilité utilisable | 60 dB | |
| Rapport signal/bruit | 40 dB | |
| Distorsion harmonique totale | 1,5 % | |
| SECTION FM | Plage de fréquences | 87,50MHz - 108MHz |
| Sensibilité utilisable, MONO | 10 dB | |
| Rapport signal/bruit MONO | 70 dB | |
| Rapport signal/bruit STéRéo | 65 dB | |
| Distorsion harmonique totale, MONO | 0,3 % | |
| Distorsion harmonique totale, stéRéo | 0,3 % | |
| Déparation des canaux | 50 dB | |
| Sensibilité de décodage RDS | 0,2 % | |
| SECTION DVD | ||
| SYSTEME | Système de signaux | PAL/NTSC/Auto |
| Laser | Diode laser à deux longueurs d'onde | |
| CD | Longueur d'onde 790 nm | |
| DVD | Longueur d'onde 650 nm | |
| Rapport signal/bruit (audio) | >100 dB (Pondéré A) | |
| Plage dynamique (audio) | >95 dB (Pondéré A) | |
| Distorsion harmonique totale | 0,02 % | |
| SORTIE | Sortie videoe | 1 Vcrête à crête / 75 Ω |
| Sortie S-Videoe (signal Y) | 1 Vcrête à crête / 75 Ω | |
| Sortie S-Videoe (signal C) | 0,286 Vcrête à crête / 75 Ω | |
| Sortie videoe en composante (signal Y) | 1 Vcrête à crête / 75 Ω | |
| Sortie videoe en composantes (signal Cb/Cr) | 0,7 Vcrête à crête / 75 Ω | |
| Sortie videoe péritel (signal R/V/B) (Europe uniquement) | 0,7 Vcrête à crête / 75 Ω | |
| Sortie audio/videoe (HDMI) | Ver. 1.0 x 1 | |
| Sortie audio (optique) | de -15 à -21 dBm | |
| Sortie numérique (coaxiale) | 0,5 Vcrête à crête / 75 Ω | |
CHARACTERISTIQUES PHYSIQUES
| Dimensions (L x H x P) | 435 x 135 x 370 mm |
| Poids net | 12,6kg |
| Poids à l'expédition | 15,6kg |
Remarque: L'encombrement comprend les pieds, le bouton de volume sonore et les bornes pour haut-parleurs supplémentaires.
les démié rstions concenlant le VISO FIVE.
Fabriqué sous licence sous les brevets US N's: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.616; 6.487.535 ainsi que d'autres brevets U.S. et internationaux établis ou en cours. DTS, DTS Digital Surround et ES sont des marques déposées; les logos et le Symbole DTS and DTS 96/24 sont des marques commerciales de la société DTS, Inc. ©1996-2007 DTS, Inc. Tous Droits Résvendés.
Produit officiel DivX® Certified
Lit toutes les versions de video DivX® (y compris DivX® 6) avec lecture standard des fidchiers supports DivX*.
DivX, DivX Certified et les logos associés sont des marques commerciales de DivX, Inc. et utilisés sous licence.
Fabriqué sous licence de Dolby Laboratories. « Dolby, » « Pro Logic, » et le symbole double-D sont des marques déposées de la société Dolby Laboratories.
HDMI, le logo HDMI et la désignation High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC.
Les nom XM, XM Ready et les logos associés sont des marques déposées à la société XM Satellite Radio Inc.
Ce produit intégre une technologie de protection des droits d'auteur qui est protégée par les revendications de procédé de certains brevets amerçains et par d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et par d'autres titulaires de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Cette technologie est uniquement destinée à un usage domestique et à autres utilisations limitées sauf autorisation de Macrovision Corporation. Il est interdit de procédé à toute ingénieie inverse ou à tout désassemblage
