MODE D'EMPLOI T762 NAD
Récepteur à Sonorisation Enveloppante
Manuel d'Installation

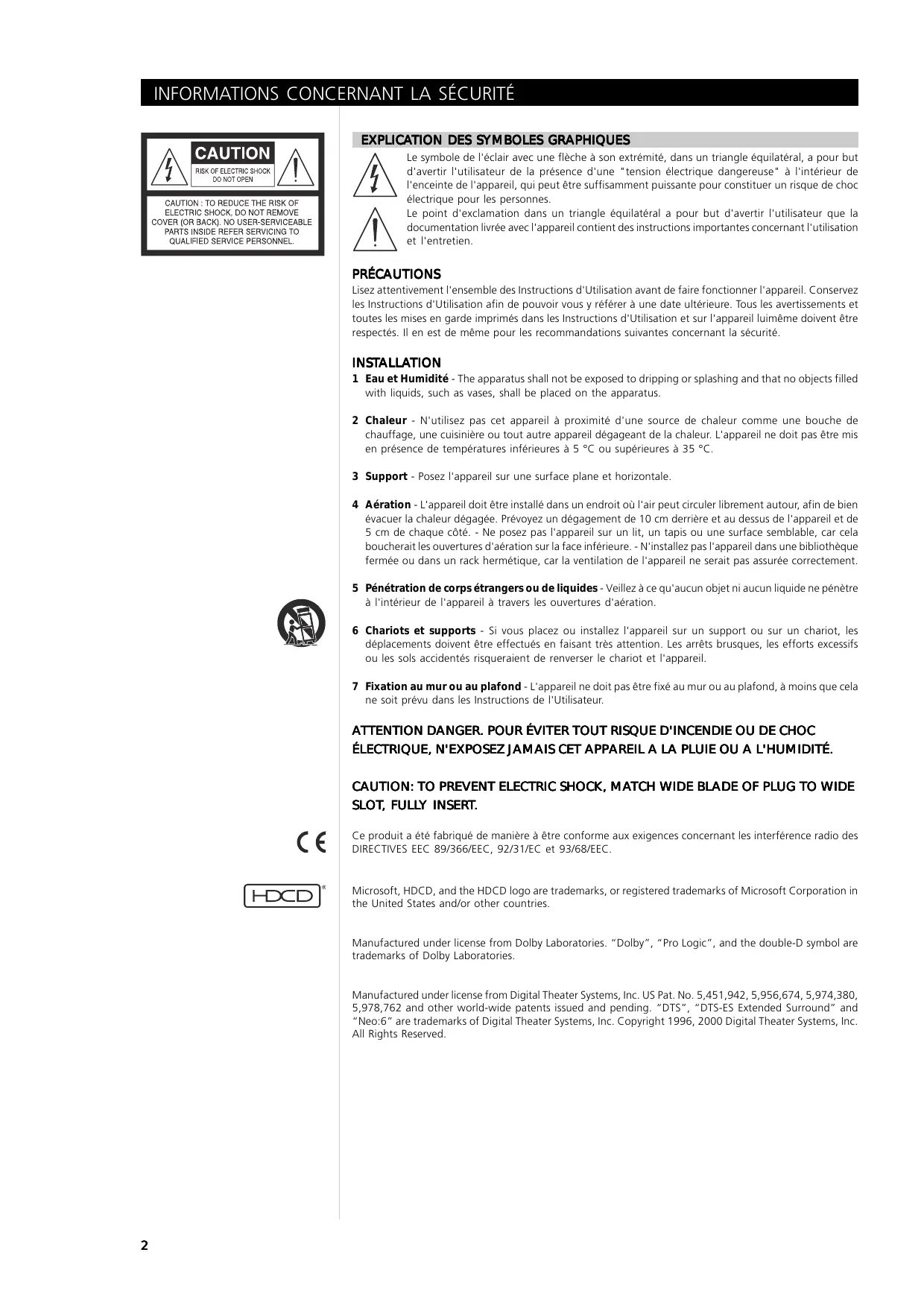

Explication des symboles graphiques
Le symbole de l'éclair avec une flèche à son extrémité, dans un triangle équilatéral, a pour but d'avertir l'utilisateur de la présence d'une "tension électrique dangereuse" à l'intérieur de l'enceinte de l'appareil, qui peut être suffisamment puissante pour constituer un risque de choc électrique pour les personnes.
Le point d'exclamation dans un triangle équilatéral a pour but d’avertir l’utilisateur que la documentation livrée avec l’appareil contient des instructions importantes concernant l’utilisation et l’entretien.
Lisez attentivement l'ensemble des Instructions d'Utilisation avant de faire fonctionner l'appareil. Conservez les Instructions d'Utilisation afin de pouvoir vous y référer à une date ultérieure. Tous les avertissements et toutes les mises en garde imprimés dans les Instructions d'Utilisation et sur l'appareil lui-même doivent être respectés. Il en est de même pour les recommandations suivantes concernant la sécurité.
Installation
1 Eau et Humidité - L'appareil ne doit pas être exposé à la gouttière ou à l'éclaboussure et que aucun objet rempli de liquides, tels que des vases, ne soit placé sur l'appareil. 2 Chaleur - N'utilisez pas cet appareil à proximité d'une source de chaleur comme une bouche de chauffage, une cuisinière ou tout autre appareil dégageant de la chaleur. L'appareil ne doit pas être mis en présence de températures inférieures à 5°C ou supérieures à 35°C. 3 Support - Posez l'appareil sur une surface plane et horizontale. 4 Aération - L'appareil doit être installé dans un endroit où l'air peut circuler librement autour, afin de bien évacuer la chaleur dégagée. Prévoyez un dégagement de 10 cm derrière et au-dessus de l'appareil et de 5 cm de chaque côté. - Ne posez pas l'appareil sur un lit, un tapis ou une surface semblable, car cela boucherait les ouvertures d'aération sur la face inférieure. - N'installez pas l'appareil dans une bibliothèque fermée ou dans un rack hermétique, car la ventilation de l'appareil ne serait pas assurée correctement. 5 Pénétration de corps étrangers ou de liquides - Veillez à ce qu'aucun objet ni aucun liquide ne pénètre à l'intérieur de l'appareil à travers les ouvertures d'aération. 6 Chariots et supports - Si vous placez ou installez l'appareil sur un support ou sur un chariot, les déplacements doivent être effectués en faisant très attention. Les arrêts brusques, les efforts excessifs ou les sols accidentés risqueraient de renverser le chariot et l'appareil. 7 Fixation au mur ou au plafond - L'appareil ne doit pas être fixé au mur ou au plafond, à moins que cela ne soit prévu dans les Instructions de l'Utilisateur.
Attention DANGER. pour éviter tout RISQUE d'incendie ou de CHOC électrique, n'exposez JAMAIS cet appareil a la PLUIE ou a l'humidite.
Ce produit a été fabriqué de manière à être conforme aux exigences concernant les interférences radio des DIRECTIVES EEC 89/366/EEC, 92/31/EC et 93/68/EEC.
1 Sources d'alimentation - Ce produit doit obligatoirement être alimenté par une source du type indiqué dans les Instructions d'Utilisation et sur l'appareil lui-même. 2 Polarité - Pour des raisons de sécurité, il se peut que cet appareil soit équipé d'une prise secteur alternative avec système de détrompage interdisant tout branchement dans le "mauvais sens". Si la fiche n'entre pas (ou pas complètement) dans la prise murale, essayez de la brancher dans l'autre sens. Si elle n'entre plusieurs pas, appelez un electricien qualifié pour faire réparer ou replacer votre prise murale. Afin de ne pas déteriorer le dispositif de sécurité de la prise détrompée, n'essayez pas de la brancher de force dans la prise murale. 3 Cordon d'alimentation secteur - Lorsque vous débranchez le cordon d'alimentation secteur, tirez sur la fiche secteur et non sur le cordon.
- Ne touchez jamais la fiche ou la prise secteur si vous avez les mains mouillées, car vous risqueriez de subir un choc électrique ou de provoquer un incendie.
- Les câbles d'alimentation ne doivent pas passer dans des endroits où ils risquent d'être piétinés ou pincés ou tordus excessivement. Faites particulièrement attention à ces détails pour ce qui concerne le câble entre l'appareil et la prise murale.
- Évitez de surcharger les prises de secteur murales et/ou les rallonges, car cela risquerait d'entraîner un incendie ou de provoquer un choc électrique.
4 Rallonge électrique - Afin de contribuer à éviter les chocs électriques, ne branchez jamais une fiche secteur détronpée sur une rallonge électrique, une embase ou une quelconque autre source de courant si la fiche ne peut pas être complètement enfichée dans la prise : les broches de la fiche doivent être inaccessibles. 5 Lorsque l'appareil n'est pas utilisé - Débranchez le cordon secteur de la prise murale si l'appareil ne va pas être utilisé pendant plusieurs mois. Lorsque le cordon reste branché, un courant faible est débité par l'appareil, même s'il est hors tension.
Attention
En cas de réglage ou de modification dont la conformité n'aura pas été expressément approuvée par le fabricant, le droit de l'utilisateur de faire fonctionner l'appareil risque d'être retiré.
Entretien
Nettoyez cet appareil conformément aux recommandations données dans les Instructions de l'Utilisateur.
Détériorations nécessitant une intervention
Dans les cas suivants, faites réparer l'appareil par un technicien de service après-vente qualifié :
- Détérioration de la fiche d'alimentation secteur.
- Pénétration de corps étrangers ou de liquides à l'intérieur de l'appareil. L'appareil a été exposé à la pluie ou à l'humidité - L'appareil semble ne pas fonctionner correctement.
- Les performances de l'appareil se sont sensiblement déteriorées. L'appareil a subi une chute, ou le boîtier a été endommagé.
NE TENTEZ AUCUNE réparation vous-même.
Pour simplifier vos démarches, notez ci-dessous le numéro de modèle et le numéro de série de votre appareil (vous les trouvez à l'arrière de l'appareil lui-même). Veuillez les rappeler lorsque vous contactez votre revendeur, en cas de problème.
N^ de Modèle:
N^ de Série:
TABLE des matières
Informations concernant la sécurité 2-3
POUR PROFITER AU MAXIMUM DU NAD T762 5
Ce que vous trouverez dans le carton 6
Choix d'un emplacement 6
À PROPOS DU T762 7
E.A.R.S., Matrix et Digital Surround 7
Facilité d'utilisation 7
Intégration 7
Deuxième Zone (MULTISOURCE) 7
RS-232 8
Evolutivite 8
MISE EN ROUTE RAPIDE 9
Lire un film sur DVD 9

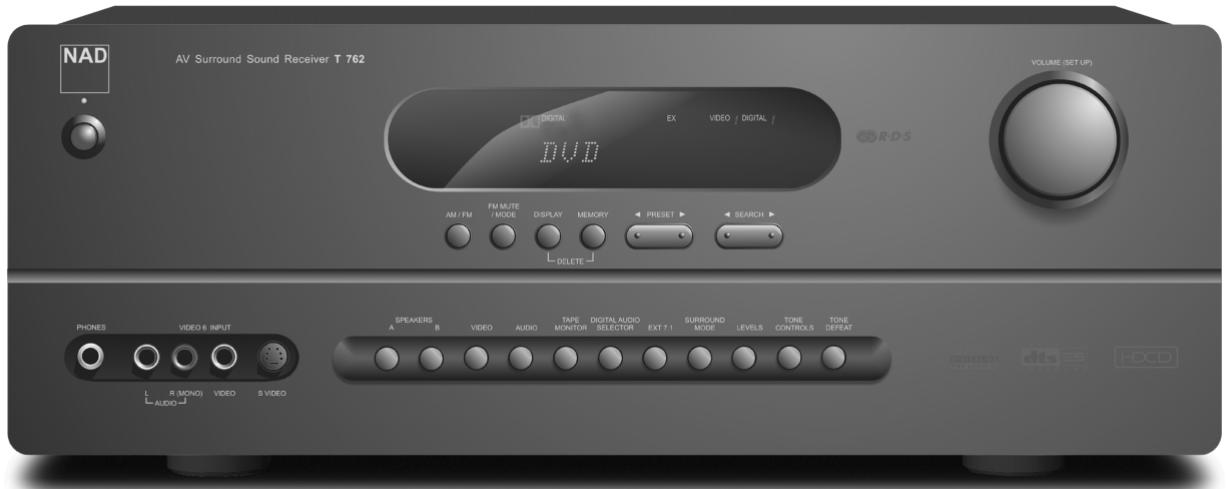

FACE PARLANTE 10-11
PANNEAU ARRIÈRE 12-13
Attention! 12
CONFIGURATION DU T762 14
Pour commencer 14
Résolution des problèmes de bourdonnement et de bruits 14
À PROPOS DES INCRUSTATIONS À L'ÉCRAN (OSD) ET DES INDICATIONS SUR LA FACE PARLANTE.. 15

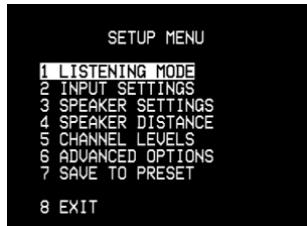

Affichage des menus à l'écran (OSD) 15
Navigation dans le système d’incrustations et modification des paramètres 15
Réglage de l'entrée 15
Définition des Entrées 15

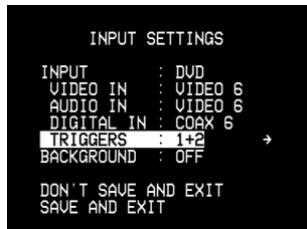

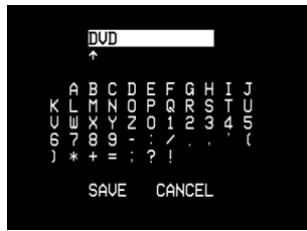

Configuration des Entrées 15

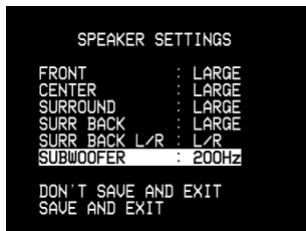

Définition des Haut-Parleurs 16
Configuration des Haut-parleurs 16

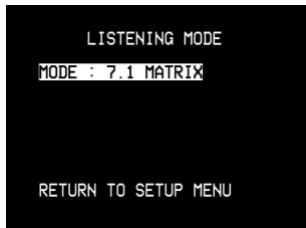

Mode d'écoute 16

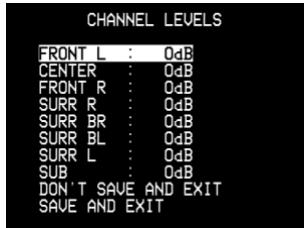

Configuration (Test) de l'Équilibre des Voies 16
Utilisation d'un Sonomètre 16
Réglage de l'Équilibre des Voies 16
Distance des Haut-parleurs 17

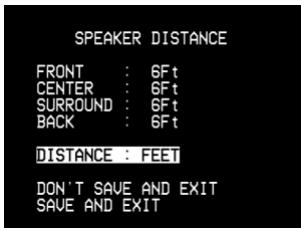

Configuration de la Distance des Haut-parleurs 17

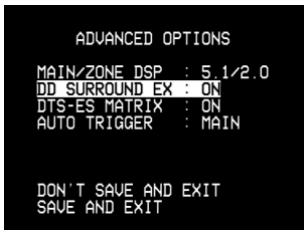

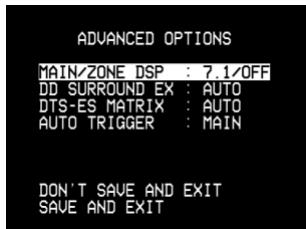

Options avancées 17

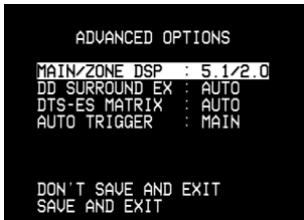

Options avancées 17
Dolby Digital Surround EX Decoding 17
DTS-EX Matrix 17
Création et Utilisation des Configurations Préréglées [Presets] 17

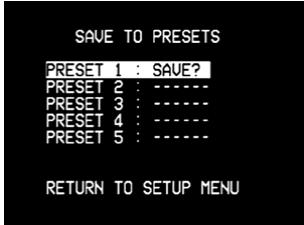

Création des Configurations Préréglées 17
Rappel des configurations préréglées 17
UTILISATION DU T762 18
Choix des sources 18
Réglage du Volume 18
Coupure du son 18
Écoute de la radio 18
Sélection de la Bande 18
Accordage des Stations 19
Configuration des Stations Prééglées 19
Rappel des Stations Préréglées 19
Choix de Silencieux FM / Mode FM [FM Mute/ Mode] 19
Définition des Noms d'Utilisateurs 19
Affichage du Mode Signal 21

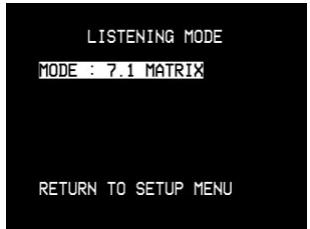

Sélection des Modes d'Écoute 21
Paramétrage des Modes d'Écoute 22
Réglage "À la Volée" des niveaux respectifs des voies 22
Pour régler le Niveau des Voies 22
Réglage des commandes de tonalité 22
Utilisation de la télécommande HTR 2 23
Caractéristiques 23
Pour commander le T762 23
Apprentissage des Codes d'Autres Télécommandes 23
Accès Direct 24
Copie d'une commande depuis une autre touche 24
Macro-commandes 24
Enregistrement de Macros 24
Mode d'effacement 24
Temps d'éclairage des touches 25
Rétablissement des valeurs d'origine (remise à zéro) 25
Mode d'effacement 25
Chargement de bibliothèques de codes 25
Résumé des modes de la télécommande HTR 2 26

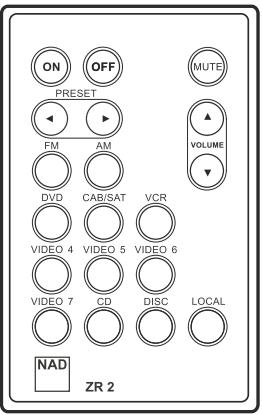

Utilisation de la télécommande ZR 2 26
Configuration des Asservissements 26

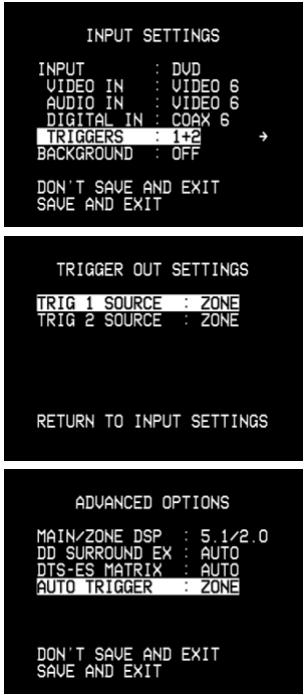

Assigner la sortie de déclenchement 26
Dépannage 27
CHARACTERISTIQUES 28
Nous vous remercions d'avoir choisi NAD.
Le Récepteur A/V à Sonorisation Enveloppante T 762 est un produit d'avant-garde doté de capacités très évoluées — il est pourtant simple et facile à utiliser, car nous avons également tout fait pour cela. Le T 762 offre une gamme d'options réellement utiles, aussi bien pour l'écoute en stéréo que pour la sonorisation enveloppante, grâce à ses puissantes capacités de traitement des signaux et d'un ensemble de circuits audio-numériques d'une précision magnifique. Nous avons aussi tout fait pour garantir une transparence sonore et une précision spatiale aussi parfaites que possible, en nous appuyant sur ce que nous avons acquis à travers un quart de siècle d'expérience en matière de conception de modules audio et cinéma à domicile. Pour ce produit comme pour tous les autres produits NAD, notre philosophie de conception "La Musique d'Abord" a été la ligne directrice dans la conception du T 762; il vous offrira donc, pendant de très nombreuses années, à la fois ce qui existe de plus évolué en matière de cinéma à domicile avec sonorisation enveloppante et une reproduction sonore de qualité audiophile.
Nous vous recommandons vivement de consacrer tout de suite quelques minutes à la lecture de l'intégralité de ce manuel. Si vous investissez un petit peu de temps maintenant, en amont, vous en économiserez beaucoup ultérieurement ; de plus, vous apprendrez à tirer tous les avantages de votre achat d'un NAD T762 et à profiter pleinement de ce puissant et flexible élément de système de cinéma à domicile.
Une dernière chose : Nous vous conseillons d'enregistrer votre achat du T762 sur le site Web de NAD :
Pour toute information concernant la garantie, veuillez prendre contact avec votre revendeur local.
Ce que vous trouverez dans le CARTON
Dans l'emballage de votre récepteur T762, vous trouvez :
- Une antenne cadre AM.
- Une antenne filiaire FM, sous forme de câble plat, équipée d'un adaptateur "balun".
- Un câble secteur déconnectable (si vous le souhaitez, vous pourrez replacer le câble fourni par n'importe quel autre câble secteur aux normes CEI, d'une puissance appropriée)
- La télécommande HTR 2, livrée avec 4 (quatre) piles de type AAA.
- La télécommande de zone ZR 2, livrée avec une pile 3V CR2025.
- Ce manuel d'utilisation.
Conservez l'emballage
Veuillez conserver le carton ainsi que tous les éléments de calage et de protection utilisés pour vous livrer votre T762. Si vous déménagez ou si vous avez besoin de transporter votre récepteur, c'est de loin le moyen le plus fiable pour le protéger. Trop souvent nous avons constaté que des éléments en parfait état ont été endommagés lors du transport à cause d'un carton inapproprié. S'il vous plaît, pensez à l'emballage !
Choisissez un emplacement bien aéré (avec un dégagement d’au moins 7 à 10 cm sur les côtés et derrière) et assurez-vous que la ligne de visée entre la face parlante du récepteur et l’endroit principal d’écoute est dégagée et que la distance est inférieure ou égale à 8 mètres ; cela garantira le bon fonctionnement de la télécommande infrarouge. Le T762 dégage un peu de chaleur - mais rien de suffisant pour nuire au bon fonctionnement des éléments situés à proximité. Vous pouvez, sans aucun problème, poser le T762 sur d’autres éléments de votre chaîne, mais il faut en principe éviter de faire l’inverse. Il est néanmoins préférable de placer le T762 seul, dans un endroit qui lui est spécifique réservé. Il est particulièrement important de prévoir une belle ventilation ; si vous pensez placer le T762 dans une vitrine ou dans tout autre meuble, consultez votre spécialiste audio/vidéo NAD qui saura vous conseiller pour ce qui concerne un début d’air suffisant pour l’appareil.
Le T762 fait partie des récepteurs A/V les plus puissants et élaborés que l'on puisse acheter, mais nous avons aussi consacré un travail considérable à l'objet d'en faire l'un des éléments de cinéma à domicile les plus musicalement transparents; c'est cela que nous voulons dire quand nous parlons de la philosophie de conception "La Musique d'abord" de NAD. Voici quelques exemples des très nombreuses qualités du T762 :
- Toutes les voies du T762 utilisent la technologie amplificateur Power Drive™, breveté par NAD, pour garantir une reproduction précise et linéaire avec tout type de haut-parleur. Cette topologie des amplificateurs de puissance, d'une efficacité égale, apporte les avantages d'une grande puissance dynamique équivalente à l'environnement sonore du monde réel, sans aucune compromis pour des haut-parleurs de faible impédance. Le résultat : un son dynamique, précis et détaillé qui n'a rien d'une "reproduction", aussi bien en mode stéréo qu'en mode multivoies. Les circuits exclusifs Soft Clipping™ [Écriture Doux] de NAD améliorent encore plus la qualité du son et augmentent le potentiel dynamique.
- Les composants haute performance, systématiquement utilisés pour réaliser les circuits audio analogiques du récepteur, garantissent une qualité maximale pour toutes les sources, y compris les sources analogiques multivoies comme les DVD-Audio ou les SACD.
- Les jacks de sortie préamplificateur (toutes les voies) et les jacks d'entrée amplis principaux donnent un maximum de possibilités d'expansion de votre chaîne.
- Un deuxième jeu de bornes pour haut-parleurs (Haut-parleurs B) pour une écoute dans une autre pièce.
- Alimentation préampli et vidéo de deuxième zone (MULTISOURCE) avec commande d'asservissement 12 V CC affectable.
- Un port RS-232 permettant une commande des zones à l'aide d'un compatible PC fonctionnant sous Windows®
- Tous les connecteurs de l'appareil sont dorés à l'or fin, afin de garantir une intégrité maximale des signaux.
E. A. R. s., MATRIX et digital surround
L'un des éléments clés des capacités musicales uniques du T762 est le Système de Reproduction Améliorée de l'Ambiance [Enhanced Ambience Recovery System (EARS)], breveté par NAD. À l'opposé de la plupart des modes ambiophoniques de type "synthèse d'environnement", le système EARS exploite la grande puissance DSP du T762 pour canaliser le contenu ambiance, qui est "codé" dans presque tous les enregistrements d'acoustique naturelle, vers les haut-parleurs appropriés (principaux, central et ambiophoniques), sans avoir recours à des réverbérations ou à des régénérations créées artificiellement. L'ambiance naturelle d'EARS donne un mode ambiophonique subtil mais exceptionnellement efficace, qui améliore naturellement la représentation spatiale pour satisfaire au moins l'auditeur exigeant lorsqu'il écoute de la musique. Le T762 compte aussi un deuxième mode ambiophonique breveté par NAD, le Matrix 7.1. Ce mode génère un environnement complet 6.1/7.1 voies à partir d'enregistrements stéréophoniques ou ambiophoniques, généralement avec un résultat extraordinairement bon. Les modes Dolby ProLogic II Music et DTS Neo:6 Music permettent, eux aussi, de créer une ambiance très agréable à partir de sources 2-voies.
Côté numérique, le T762 allie un traitement DSP à des vitesses extraordinaires élevées grâce à l'un des "moteurs" DSP les plus évolués du marché et doté, sur toutes les voies, de convertisseurs N/A capables d'un échantillonnage sur 24 bits, à 192kHz. Une seule et même horloge maîtresse, de haute précision, synchronise tous les circuits numériques afin d'éliminer les erreurs de synchronisation ("instabilités") qui promeuvent les performances sonores. Résultat: un décodage ambiphonique réellement à la pointe du progrès, à partir de sources Dolby Digital et DTS, ainsi qu'une reproduction en mode 6.1/7.1 voies, le tout avec une qualité sonore réellement supérieure dans tous les modes.
Facilité d'utilisation
Les performances sonores du récepteur T762 sont le fruit d'un travail considérable de la part de NAD, mais nous n'avons pas non plus ménagé nos peines pour faire de ce récepteur un produit particulièrement facile à utiliser. Sa conception est d'une simplicité hors pair pour un appareil si sophistiqué, et le fonctionnement de la télécommande universelle HTR 2 est aussi très facile à comprendre, comme le sont la face parlante du T762 lui-même et les incrustations à l'écran. Son système de "configurations prérégliées", simple mais très puissant, vous permettra de mettre au point votre configuration d'écoute en fonction de différentes conditions ambiantes, des sources ou même de l'auditoire, et de rappeler ces paramétrages multiples par une simple impulsion sur une touche.
Integration
Le récepteur T762 compte de nombreuses options très couplées d'intégration à votre chaîne, grâce à ses sorties et son entrée d'asservissement 12 Vcc paramétrables, ou encore via son protocole normalisé de communications IR entre modules. Les sorties d'asservissement CC sont affectables à des emplacements locaux et/ou de zone.
Deuxième ZONE (multisource)
Le récepteur T762 est équipé d'un jeu de commandes complet pour seconde zone, grâce à la télécommande ZR 2, et permet aussi l'utilisation des sorties audio de niveau vidéo et préampli. Vous avez un accès complet aux commandes de volume et de Marche/Arrêt, ainsi qu'à toutes les sorties y compris la sortie locale.
RS-232
Voulez configurer toute chaîne en toute souplesse, grâce à l'interface RS-232 et le propiciel NAD compatible avec Windows®. Cette interface permet de télécommander toutes les fonctions du T762 depuis n'importe où, via le PC. Toutes les fonctionnalités de la télécommande sont disponibles grâce au logiciel d'interface. Consultez librement le spécialiste audio NAD pour plus d'informations.
Évolutivité
Le récepteur T762 vous permet d'agrandir votre chaine d'une manière flexible, grâce à des jacks de SORTIE PREAMPLI [PRE-OUT] et d'entrée amplis principaux [MAIN-IN], accessibles individuellement pour toutes les voies. Vous pourrez donc utiliser des amplificateurs externes pour une ou plusieurs voies avant, tout en conservant l'usage des voies d'amplification de puissance intégrées au récepteur, que vous pourrez utiliser pour des voies supplémentaires, des liens vers d'autres pieces, ou toute autre application utile et appropriée. Il va sans dire que les sorties des voies Ambiophoniques Arrière du T762 permettent d'étendre votre chaine en passant de 5.1 voies à 6.1 ou 7.1 voies; pour cela, il vous suffira d'ajouter un amplificateur externe d'une ou deux voies. Reportez-vous au paragraphe "Panneau Arrière (Sortie Préampli Audio [AUDIO PRE-OUT])" ci-dessous.

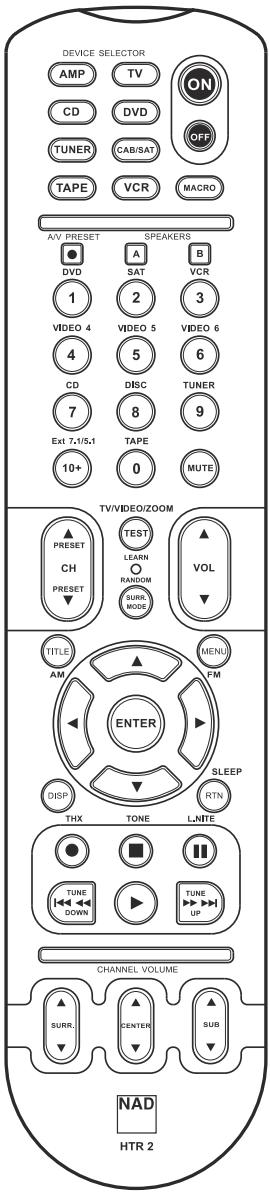

À PROPOS de la télécommande de chaîne HTR 2
Dans l'emballage de votre récepteur T762, vous trouvez la télécommande NAD HTR 2, une télécommande de chaîne complète spécialement conçue pour être facile à utiliser et facile à comprendre. Lisez bien la rubrique "Fonctionnement de la Télécommande HTR 2" ci-après, afin de vous familiariser avec la disposition et des fonctions de la télécommande avant de procéder à la configuration de votre récepteur.
Il est probable que vous souhaiterez utiliser votre télécommande HTR 2 comme outil principal de commande de votre chaîne A/V au grand complet. Vous pouvez utiliser la télécommande HTR 2 pour commander des d'autres modules NAD ou de marques différentes, comme par exemple un lecteur de DVD/CD, un téléviseur, un récepteur satellite / tuner HDTV, un magnétoscope ou pratiquement n'importe quel appareil pouvant être commandé à l'aide d'une télécommande infrarouge.
Si vous ne pouvez juste pas attendre avant d'essayer les performances de votre nouveau récepteur NAD T762, voici quelques instructions de "Mise en route rapide" pour vous permettre de vous lancer. Les opérations suivantes permettent de relier votre lecteur DVD à l'entrée DVD du T762; veillez bien à la rubrique "Configuration des entrées" ci-dessous.
LIRE un FILM sur DVD
- Reliez le jack SORTIE MONITEUR [MONITOR OUT] vidéo composite ou S-Video du T762 à l'entrée correspondante de votre téléviseur ou moniteur. Reliez la sortie vidéo composite ou S-Video de votre lecteur DVD à l'entrée DVD correspondante du T762. Reliez la sortie numérique optique du lecteur DVD à l'ENTREE NUMÉRIQUE Optique [DIGITAL IN 1] du T762 (Câble optique non fourni). Reliez vos haut-parleurs avant droit et gauche aux sorties AVANT Droit et Gauche [FRONT L et R] du T762, en faisant attention de connecter le conducteur rouge à la borne rouge (^ + ^ ) et le conducteur noir à la borne noire (^ - ^ ), et en veillant à ce qu'aucun brin de fil ne provoque un court-circuit entre les bornes. (Connectez aussi un haut-parleur central, des haut-parleurs arrière et des haut-parleurs arrière, si vous le souhaitez). Si votre chaîne compte un subwoofer actif, reliez le(s) jack(s) de SORTIE PRE-AMPLI AUDIO [AUDIO PRE OUT] du T762, SW1 ou SW2 ou les deux, aux entrées ligne du subwoofer.
- Enfoncez l'interrupteur vert de mise sous tension (bouton-poussoir vert) sur la face avant du T762 (cela met le T762 en mode VEILLE [STANDBY] et allume une LED verte pour indiquer que l'appareil est prêt à recevoir des télécommandes), puis utilisez la touche [MARCHE] [ON] de la télécommande HTR 2 pour mettre le récepteur sous tension. Veillez à ce que le téléviseur ou le moniteur soit sous tension et que l'entrée appropriée soit sélectionnée.
- Démarrez la lecture sur le lecteur de DVD. Appuyez sur la touche de sélection [Ampli] [Amp] de la télécommande HTR 2, puis sur sa touche rouge DVD/numérique 1 pour sélectionner l'entrée DVD. Vous devez entendre un son multivoies ou stéréo et voir une image sur le téléviseur ou moniteur. (Si le son ou l'image ne sont pas opsisens, il vous faudra peut-être utiliser le système de menus incrustés à l'écran pour vérifier l'affection correcte des entrées audio, vidéo, et numérique; reportez-vous à la rubrique "Configuration du T762", ci-dessous).
Profitez du film ou de la musique, mais n'oubliez pas de prévoir un peu de temps pour l'intégralité de ce manuel afin de connecter, établir et paramétrer avec toute l'attention qui se doit.

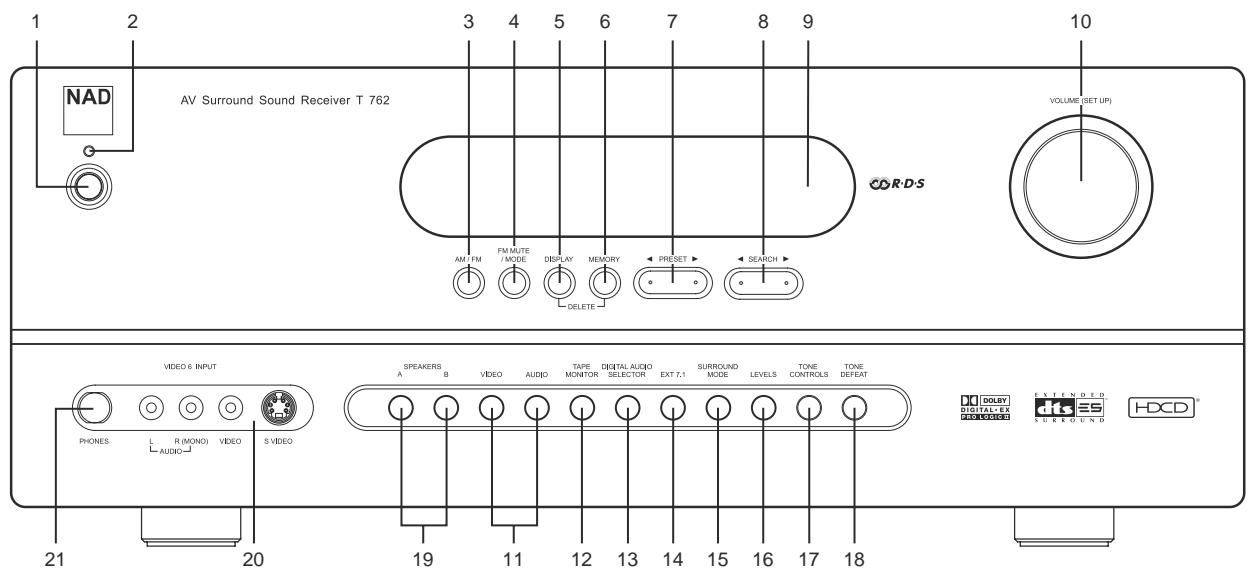

1 ALIMENTATION [POWER] : Enforcez ce bouton pourmettrele récepteur en mode Veille; le témoin orange (2) au dessus du bouton d'alimentation s'allume, mais l'affichage VFL reste nombre et I'appareil consomme très peu de courant. Une impulsion sur n'importe qu'elle autre touche de la face parlante, ou sur le bouton «MARCHE» [«ON»] de la télécommande HTR 2, met I'appareil en mode Marche et fait passer le témoin de Veille au vert, tout en allumant I'affichage VFL. Une impulsion sur n'importe qu'elle autre bouton de la face parlante (mis a part le bouton d'ALIMENTATION [POWER]) permit aussi de mettre le récepteur en marche. Appuyez sur le bouton «ARRÉT» [«OFF»] de la télécommande pour revenir en mode Veille. Une deuxieme impulsion sur le bouton d'ALIMENTATION [POWER] met I'appareil complètement HORS TENSION, ce qui est recommandé si vous n'avoz pas l'intention d'utiliser votre récepteur pendant une période assez longue. Il est normal (et parfaitement acceptable) de laisser le T 762 en mode Veille entre vos séances de musique ou de cinéma. Il est à noter que lorsque vous choisissez de mettre I'appareil hors tension à partir du mode Veille, en appuyant sur le bouton d'ALIMENTATION [POWER] de la face parlante, le dispositif de sauvegarde de la mémoire du T 762 retient la châne, les prêrglages du tuner et d'autres paramétrages pendant plusieurs semaines alors que I'appareil est hors tension, ou même débranché du secteur. 2 Veille [Standby]: Ce témoin s'allume en orange lorsque le T 762 est en mode Veille, ou en vert jusqu'il est en mode Marche; il clignote momentanément chaque fois que le récepteur recoit une commande infrarouge de la télécommande HTR 2. Le Mode Protection est indiqué par l'allumage de ce témoin en rouge, ce qui veut dire qu'il existe un problème au niveau de votre configuration ou que l'appareil lui-même est en panne. Dès que le problème aura été corrigé, le fonctionnement normal pourra être rétabli (il sera peut-être nécessaire, pour cela, d'éteindre complètement l'appareil puis de le rallumer). Ce témoin ne reste complètement étant que lorsque l'ALIMENTATION [POWER] est coupée (ou que l'appareil est débranché du secteur). 3 AM/FM: Appuyez sur ce bouton pour permuter entre les bandes AM et FM du tuner. 4 Silencieux FM / Mode FM [FM Mute/Mode]: Lorsque ce selecteur est à sa position normale, seules les stations dont le signal est fort peuvent être reçues, ce qui permet de supprimer le bruit entre les stations. Une impulsion sur le bouton Silencieux FM / Mode FM [FM Mute/Mode] permet de recevoir les stations plus lointaines (et évientuelles bruyantes). (Reportez-vous à la rubrique "Écoute de la Radio" ci-dessous). 5 Affichage [Display] : Appuyez sur ce bouton pour afficher le mode de configuration des voies de la source actuellément selectionnee (sauf pour le tuner AM/FM interne), dans le format "avant / arriere / LFE". À titre d'exemplé, une source Dolby Digital ou DTS 5.1-voies sera affichée comme 3/2.1. À noter que l'affichage indique les voies utilisées par les signaux et non les haut-parleurs; par exemple, une source analogue ou numérique à 2 voies (qu'elle soit stéroe ou codée pour une sonorisation enveloppante) sera affichée sous la forme 2/0.0, même si la [ ] du récepteur est paramétrée pour utiliser le subwoofer avec toutes les sources, et que le Mode d'Écoute actif utilise le haut-parleur central et/ou les haut-parleurs de sonorisation enveloppante.
Lorsque l'entrée sélectionnée est le tunes AM/FM, des impulsions successives sur le bouton d’Affiche [Display] permettent de visualiser les données RDS de la station écoutée, c’est-à-dire successivement les informations Radio-Texte et Nom de Station de la station écoutée (reportez-vous à la rubrique "Écoute de la Radio" ci-dessous).
6 Mémoire [Memory]: Utilisez ce bouton pour mettre en mémoire les stations accordées dans les 40 emplacements de stations préréglées du T 762. (Reportez-vous à la rubrique "Écoute de la Radio" ci-dessous). 7 Préréglage <> [Preset <> ]: Appuyez sur ce bouton pour aller à la station préréglée suivante ou précédente; le nombre de stations préréglées disponibles est de 30 en FM et de 10 en AM. À noter que cette fonction est "circulaire": Si vous appuyez sur le bouton >, vous passerez de la Station Préréglée 30 à la Station Préréglée 1, ou inversement si vous utilisez le bouton <. Les stations préréglées "inutilisées" sont ignorées par ces boutons. (À noter qu'il faut avoir préalablement mis des stations en mémoire; reportez-vous à la rubrique "Écoute de la Radio" ci-dessous). 8 Recherche < > [Search < > ]: Appuyez brièvement sur l'un de ces boutons pour monter ou descendre la gamme de fréquences FM ou AM par incréments. Appuyez continuellement sur Recherche < > [Search < > ] pendant plus de 2 secondes pour effectuer une recherche vers le haut ou vers le bas; le tuner du T 762 s'arrêtera dès qu'il capte un signal suffisamment puissant. À noter que cette fonction est elle aussi circulaire, c'est-à-dire qu'elle poursuit sa recherche en repartant à l'autre bout de la bande AM ou FM.
A noter que la fonction Recherche < > [Search < > ] accorde la bande FM par incréments de 0,05 MHz (une précision deux fois supérieure à celle de la plupart des tuners et récepteurs). Sur la bande AM, la fonction Recherche < > [Search < > ] fonctionne par incréments / décréments de
10 kHz ou de 9 kHz. Pour modifier la valeur des incréments / décréments, appuyez simultanément sur les boutons Silencieux FM / Mode FM [FM Mute/Mode] et AM/FM.
9 Affichage EL : L'affichage EL fournit des informations visuelles sur tous les modes, fonctions, réglages importants du T 762 pour les emplacements principale et deuxième zone. 10 Volume (Configuration [Setup]) : Tournez ce bouton en sens horaire pour augmenter le volume général, ou en sens anti-horaire pour le diminuer. Le réglage est visualisé sur l'affichage VFL ainsi que sur l'incrustation à l'écran, en décibels ; les valeurs possibles sont de -60 à +18.
Le bouton Volume (Configuration [Setup]) permet aussi de régler, par incréments/décréments, le volume individuel des différentes voies ainsi que les autres paramètres régles.
11 Video : Utilisez ce bouton pour sélectionner une entrée vidéo avec ses entrées audio et numériques (reportez-vous à la rubrique "Configuration des Entrées" ci-dessous). Appuyez de façon répétitive sur ce bouton pour faire défiler les entrées vidéo du T 762. Audio : Utilisez ce bouton pour sélectionner une entrée audio analogique indépendamment de l'entrée vidéo. Appuyez de façon répétitive sur ce bouton pour faire défiler les entrées audio du T 762. Reportez-vous à la rubrique "Configuration des Entrées" ci-dessous. 12 Moniteur de Bande [Tape Monitor] : Appuyez sur ce bouton pour activer la boucle Moniteur de Bande. Vous pouvez alors écouter le signal présent sur les jacks d'ENTRÉE MONITEUR DE BANDE [TAPE MONITOR IN] sur la face arrière. Appuyez à nouveau puis relâchez pour revenir à l'entrée précédemment sélectionnée. NOTA : Le fait de sélectionner une autre entrée après avoir engagé le Moniteur de Bande a pour effet de quitter ce mode. 13 Sélecteur Audio Numérique [Digital Audio Selector] : Utilisez ce bouton pour sélectionner une entrée audio numérique indépendamment de l'entrée vidéo, en faisant défiler les six entrées audio numériques du T 762 (OPT 1-2; Coaxial 3-6). Appuyez de façon répétitive pour faire défiler les entrées audio numériques du T 762. Les entrées numériques sont représentées de façon collective sous la forme "Digital 1-6" dans un petit encart dans un coin de l'affichage VFL. Il est possible d'affecter n'importe quelle entrée numérique à n'importe quelle entrée vidéo (DVD, SAT, MAGNETOSCOPE [VCR], VIDEO 4-6). Le tableau suivant montre les affectations par défaut ; reportez-vous à la rubrique "Configuration des Entrées" ci-dessous.
| Jack d'Entrée Numérique | Affectation par Défaut |
| OPT 1 | DVD |
| OPT 2 | SAT |
| Coax 3 | MAGNETOSCOPE [VCR] |
| Coax 4 | VIDÉO 4 |
| Coax 5 | VIDÉO 5 |
| Coax 6 | CD |
NOTA : Les entrées numériques sont prioritaires : Le T 762 lit automatiquement un signal actif lié au niveau de l'entrée numérique sélectionnée ; si aucun signal n'est lié, il "se replie" sur l'entrée analogue affectée à l'entrée Vidéo concernée. Il est possible de configurer les entrées Numériques sur ARRÊT [OFF] afin d'écouter l'entrée analogue d'une source ayant une entrée numérique désignée.
NOTA : Si vous modifiez l'entrée audio numérique à l'aide du Sélecteur Audio Numérique [Digital Audio Selector], il s'agit d'une configuration provisoire qui sera perdue si vous mettez le récepteur en mode Veille ou ARRÊT. (Reportez-vous à la rubrique "Configuration des Entrées" ci-dessous, pour réaffecter les entrées vidéo ou les entrées audio).
14 EXT 7.1: Appuyez sur ce bouton pour écouter la source reliée aux jacks d'ENTREE 7.1 VOIES [7.1 CH. INPUT] du T 762 (typiquement un lecteur DVD Audio ou SACD Multivoies). La touche «Ext. 7.1/5.1» ("10+" de la télécommande HTR-2) fonctionne de la même façon. 15 Mode Sonorisation Enveloppante [Surround Mode] : Utilisez ce bouton pour sélectionner le Mode d'Écoute du T 762. Appuyez de façon répétitive pour faire défiler les Modes d'Écoute du T 762
NOTA : En fonction du format de l'entrée actuellement sélectionnée (numérique ou analogue ; stéréo ou multivoies), différents modes seront disponibles
Niveau [Levels]: Appuyez de façon répétitive sur ce bouton pour sélectionner la voie, puis utilisez le bouton Volume (Configuration [Setup]) pour régler successivement les niveaux respectifs des 7 voies/paires du T 762 : avant gauche, centre, droit, enveloppants, enveloppants arrière, subwoofer. La voie apparaît sur l'affichage VFL et en tant qu'incrustation à l'écran ; utilisez le bouton de Volume (Configuration [Setup]) pour régler son niveau par rapport aux autres, sur une plage de réglage de ±12 dB. Vous pouvez aussi régler le niveau des voies grâce aux menus incrustés à l'écran ; reportez-vous à la rubrique "Réglage du Niveau des Voies" ci-dessous.
NOTA : Les touches «Son. Enveloppp.» [«Surr.»], «Centre» [«Center»] et «Sub» ∩ ∨ de la télécommande HTR 2 permettent d'acceder directement aux niveaux relatifs de ces voies, mais dans ce cas, les modifications ne sont que provisoires et ne sont pas gardées en mémoire.
17 Commandes de Tonalité [Tone Controls]: Appuyez sur cette touche pour pouvoir régler les aigus à l'aide du bouton Volume (Configuration [Setup]) sur une plage de ±12 dB; appuyez une deuxième fois pour régler les graves, puis une troisième fois pour quitter la fonction de réglage de la tonalité.
18 Tonalité Neutre [Tone Defeat] : Appuyez sur cette touche pour désactiver les commandes de tonalité; appuyez à nouveau pour les rétablir (si vous voulez, par exemple, faire la comparaison entre un réglage de tonalité à un son non-modifié). NOTA : Tant que la fonction Tonalité Neutre est engagée, la touche Commandes de Tonalité [Tone Controls] restera sans effet. 19 Haut-parleurs A et B : Appuyez sur haut-parleur A ou B ou les deux pour sélectionner l'ensemble de haut-parleurs que vous souhaitez écouter. Les haut-parleurs A sont l'ensemble principal de haut-parleurs multicanaux frontaux et surround. Les haut-parleurs B sont un ensemble auxiliaire pour les emplacements distants, comme d'autres pièces dans votre maison. Pour la sélection de haut-parleurs B, toutes les sources de son surround sont combinées en stéréo comme l'indique l'affichage fluorescent. 20 Entrées Video 6 [Video 6 Input]: Utilisez ces jacks de commodité pour les sources occasionnelles, comme par exemple un caméscope, un lecteur portable de MP3 ou bandes magnétiques, une console de jeux vidéo ou tout autre source audio analogue, vidéo composite ou S-Video. Sélectionnez l'entrée Video 6 à l'aide de la télécommande HTR 2, ou en appuyant sur la touche Video de la face avant. 21 Casque [Phones]: Cette prise jack est prévue pour un casque stéréophonique doté d'une fiche jack stéréo standard de 14 (utilisez un adaptateur approprié si votre casque est équipé d'une fiche plus petite).
NOTA: Le fait de brancher le casque met automatiquement le T 762 en mode "Stéréo".
T 762 (C) EUROPEAN VERSION
Attention!
Veuillez réaliser tous les branchements de votre récepteur T 762 alors que l'appareil est hors tension ou débranché. (Il est aussi recommandé d'éteindre ou de débrancher tous les modules associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un branchement secteur).
L'antenne filaire "dipôle" FM se branche au connecteur FM à l'aide de l'adaptateur "balun" fourni. En principe, elle fonctionnera le mieux si elle est fixée sur une surface verticale comme un mur, par exemple, les bras étant étendus horizontalement pour former un "T" perpendiculaire au point d'origine du signal. Essayez plusieurs emplacements et orientations pour trouver la position dans laquelle le son est le plus clair et le bruit de fond est le plus faible. Dans les zones où la réception FM est difficile, une antenne FM extérieure peut augmenter très considérablement la qualité de réception; consultez votre spécialiste audio NAD ou un installateur professionnel d'antennes.
L'antenne cadre AM fournie avec T 762 (ou une antenne équivalente) est nécessaire pour la réception AM. Ouvrez le levier de la borne à ressort, insérez que le fil, puis refermez que le levier en vous assurant qu'il maintient bien le fil en place. Essayez différentes positions pour l'antenne si vous pouvez améliorer la réception; une orientation verticale donne généralement les meilleurs résultats. Si l'antenne se trouve à proximité d'éléments métalliques de taille importante (appareils, radiateurs), la réception risque d'être déteriorée; il en sera de même si vous tentez d'allonger le câble de branchement de l'antenne cadre.
NOTA : Une antenne AM extérieure peut améliorer considérablement la réception des stations lointaines ; consultez un spécialiste audio NAD ou un installateur professionnel d'antennes. Ne branchez rien d'autre qu'une antenne cadre à la borne d'ANTENNE AM [AM ANTENNA]. Ne débranchez pas l'antenne cadre AM.
Les six canaux intégrés de l'amplificateur de puissance T 762 offriront une excellente qualité même avec les systèmes de haut-parleurs de cinéma maison à faible sensibilité les plus exigeants. Toutefois, il est également possible d'utiliser le T 762 comme préamplificateur avec des amplificateurs actifs externes pour certains canaux (retirer les cavaliers fournis) si nécessaire. Contrairement aux six canaux de gamme complète, aucun amplificateur de puissance n'est intégré dans le T 762 pour un caisson d'extrêmes graves.
Raccordez la sortie SW 1, 2 ou les deux aux caissons d'extrêmes graves alimentés (« actifs ») (ou aux canaux de l'amplificateur de puissance qui activent un système passif).
La prise SURR-BACK-R transmet le même signal à partir du canal arrière gauche surround si les prises du T 762 sont configurées ainsi (voir « réglage du haut-parleur » ci-dessous). Un ou deux des canaux sont disponibles en mono ou en stéréo selon le « réglage du haut-parleur ». Raccordez à un ou deux canaux d'un amplificateur de puissance externe approprié ou à un autre composant amplifié pour amplifier un ou deux haut-parleurs arrière surround. Votre spécialiste audio NAD sera ravi de vous conseiller.
NOTA: Ne reliiez jamais les sorties haut-parleurs du T 762 et les sorties haut-parleurs d'un amplificateur externe aux mêmes haut-parleurs.
3 ÉCRÉTAGE DOUX [SOFT CLIPPING]: Active les circuits d'Écétage Doux [Soft Clipping], brevetés par NAD, sur toutes les voies. L'écétage Doux limite en douceur la sortie du T 762 afin de réduire au minimum la distorsion audible, même si le récepteur est poussé au-delà de ses limites. NOTE: Vous pouvez tout simplement laisser la fonction d'écétage Doux active en permanence, de manière à réduire le risque d'une distorsion audible provoquée par un réglage excessif du volume sonore. Il se peut néanmoins, pour une écoute critique, que vous souhaitiez conserver la dynamique optimale du signal, auquel cas il vous suffira de vous servir de cette commande pour la désactiver. 4 SORTIE MONITOR [MONITOR OUT]: Reliez cette sortie à l'entrée video du moniteur ou du télévisuer, en utilisant des cables RCA jumelés ou S-Video de bonne qualité concès pour les signaux video. La connexion S-Video est généralement de qualite supérieure et doit etre utilise si voiretélévisuer / moniteur possede une entree correspondante. NOTA: Le T 762 "transcode" les signaux S-Video en signaux video composite, de maniere à ce que les signaux S-Video reliés aux entrées DVD, SAT, MAGNETOSCOPE [VCR], et VID04?6 soit presents aussi bien sur les jacks S-Video que sur les jacks composite de SORTTIE MONITEUR [MONITOR OUT], lorsque l'une de ces entrées est selectionnée. Cette fonctionnalité permet de limiter le branchement entre le T 762 et le Televiseur / monitor à une seule liaison video (généralement S-Video). 5 MS OUT (SORTIE MULTISOURCE): Raccordez cette sortie préampli et video composite à d'autres zones à l'aide de câbles de raccordement haute qualité pour réduire le bruit engendré par les installations sur de grandes distances. 6 CD : Reliez la sortie analogique stéreo d'un lecteur de CD ou autre source audio de niveau ligne à cette entree. 7 IR : Ces mini-jacks acceptent et émettent des codes de télécommande en format électrique, en utilisant des protocoles normalisés de l'industrie; ils s'utilisent sur les chaînes mettant en œuvre des "relais IR" et des configurations multisalles, ou toute technologie similaire. Consultez cette spécialiste NAD pour plus d'informations.
ENTREE/SORTIE ASSERVISSEMENT 12 V [12 V TRIGGER IN/OUT]:
L'ENTREE ASSERVISSEMENT [TRIGGER IN] est à relier à la sortie asservissement 12 V de modules compatibles, comme par exemple les gestionnaires d'alimentation ou les dispositifs de domestique. Le selector ASSERVISSEMENT AUTO/DESACTIVE [TRIGGER AUTO/OFF] sélectionne la Sortie Asservissement 12 V et désactive la fonction MARCHE [ON] de la face parlante.
La SORTIE ASSERVISSEMENT [TRIGGER OUT] est à relier à l'entrée asservissement 12 V de modules compatibles (comme par exemple les amplificateurs et les adaptateurs de projecteur) pour permettre d'en asservir la mise sous tension ou les fonctions de marche/arrêt. Reportez-vous à la rubrique "Configuration des asservissements" ci-dessous; votre spécialiste audio NAD sera aussi en mesure de vous donner plus d'informations concernant l'utilisation des fonctions d'asservissement du T 762.
9 COMPONENT VIDEO IN 1-3; OUT: Raccordez les entrées de COMPOSANT VIDÉO 1, 2 et 3 aux sorties composant vidéo à partir de sources de composants compatibles, habituellement un lecteur DVD et un tuner de HDTV terrestre ou par satellite. Raccordez LE COMPOSANT VIDÉO OUT du T762 à l'entrée de composant vidéo d'un écran vidéo/TV compatible. Assurez-vous de raccorder les prises Y/Cr/Cb (certains sources et composants TV les appelant Y/Pb/Pr) aux sources/entrées correspondantes; ne vous fiez pas uniquement aux codes de couleur des prises qui ne sont pas toujours les mêmes d'une marque à une autre. Le routage des entrées composant vidéo est fixe: COMPOSANT VIDÉO IN 1 est achemé vers les prises de COMPOSANT VIDÉO OUT lorsque l'entrée DVD est sélectionnée; COMPOSANT VIDÉO IN 2 est sélectionné lorsque l'entrée SAT est active; COMPOSANT VIDÉO IN 3 est sélectionné lorsque l'entrée VCR (magnétoscope) est active; les entrées audio et numérique assignées au DVD, SAT et VCR seront utilisées (voir également, « réglage de l'entrée » ci-dessous).
NOTA : les entrées et sorties vidéo composante du T 762 sont des voies à bande large entière, compatibles avec tous les formats HDTV. Le T 762 n'affiche pas ses menus incrustés à l'écran sur sa sortie vidéo composante. Pour utiliser les menus incrustés, vous devrez réaliser une connexion S-Video ou vidéo composite entre le T 762 et le moniteur / téléviseur, puis sélectionner cette liaison pour obtenir l'affichage des menus à l'écran.
10 ENTRÉES NUMÉRIQUES OPTIQUE 1-2 et COAX 3-6 [DIGITAL IN OPT 1-2 et COAX 3-6]: Utilisez l'entrée optique pour les signaux numériques au format S/PDIF optique; utilisez l'entrée coaxiale pour les signaux au format S/PDIF provenant de sources comme les lecteurs de CD ou de DVD, les tuners HDTV ou satellite, ou tout autre module de type similaire.
SORTIE NUMERIQUE [DIGITAL OUT]: Reliez les portes de SORTIE NUMERIQUE [DIGITAL OUT] optique et/ou coaxiale à l'entrée numérique S/PDIF correspondante d'un apparéil enregistrer comme par exemple un graveur de CD, une platine DAT ou une carte son d'ordinateur. Reportez-vous à la rubrique « Réglage du T762 », ci-dessous.
11 RS-232: Raccordez cette interface via le câble série RS-232 (non fourni) à n'importe quel PC compatible WindowsMD pour permettre le contrôle à distance du T 762 par le biais du logiciel breveté pour PC de NAD. Veuillez consulter votre spécialiste audio NAD pour plus de renseignements.
12 PRISE SECTEUR AUXILIAIRE COMMUTEE [SWITCHED AC OUTLET]: Ce jack de commodite permeit d'alimenter un autre module ou accessoire avec du courant de secteur commutee. Il est alimenté ou delaslemente en fonction de I'etat du bouton d'ALIMENTATION [POWER] de la face parlante (ou a l'aide des touches «MARCHE» [«ONs] et «Arrêt» [«Off»] de la telecommande HTR2).
NOTA : La consommation totale de tous les appareils connectés à ce jack ne doit pas dépasser 120 watts.
13 Entrée d'alimentation secteur [AC power inlet]: A brancher au câble secteur déconnectable fourni, conforme aux normes CEI, ou à un cordon secteur compatible.
14 SPEAKERS A et B: Raccordez les sorties de haut-parleurs frontaux gauche et droit, central, surround gauche et droit et surround arrière aux haut-parleurs correspondants. Chaque connexion « + » (rouge) et « - » (noir) de sortie doit être raccordée aux connexions « + » et « - » correspondantes du haut-parleur. Veillez à ce qu'aucun fil ou brin ne crée un court-circuit entre les bornes, ni sur le récepteur ni sur le haut-parleur.
Raccordez les sorties de haut-parleurs gauche et droit SPEAKERS B aux haut-parleurs distants correspondants. Lorsque les haut-parleurs B sont actives, la sortie utilisée est celle des canaux gauche et droit et toute source sonore est « réduite » au format stéréo, comme l'indique l'affichage fluorescent.
NOTA : Utilisez un câble multi-brins de calibre 16 (AWG) minimum ; un câble spécialement conçu pour haut-parleurs sera certainement très utile (consultez tout spécialiste audio NAD). Vous pouvez réaliser les branchements au T 762 en utilisant des fiches banane, ou alors avec des câbles dénudés ou des broches, auquel cas vous devez dévisser l'écrou en plastique de la borne, réaliser un branchement propre puis revisser avec précaution l'écrou en plastique (pour un câble dénudé ou une broche, utilisez le trou transversal percé dans la tige de la borne). Pour réduire au minimum le risque de court-circuit, veillez à ce que la longueur dénudée du câble ou la longueur de la broche utilisés pour le branchement ne soit pas supérieure à 12 mm.
NOTA : Cet appareil est conçu pour produire une qualité sonore optimale lorsqu'il est relié à des haut-parleurs dont l'impédance est dans la plage de fonctionnement du récepteur. Veuillez vérifier que l'impédance nominale est d'au moins 4 Ω par haut-parleur ; cela concerne les haut-parleurs avant, central et de sonorisation enveloppante.
NOTE IMPORTANTE : Pour des performances optimales en sonorisation enveloppante, la configuration et les niveaux des haut-parleurs du T 762 doivent être correctement réglés à l'aide des procédures de configuration du récepteur ; reportez-vous à la rubrique "Configuration du T 762" ci-dessous.
15 DVD, SAT, MAGNETOSCOPE [VCR], VIDEO 4, VIDEO 5 : Il s'agit des principales entrées du T 762. Reliez à ces entrées les signaux S-Video, video composite et audio stéréo analogue provenant de modules sources comme par exemple les lecteurs de DVD ou les tuners HDTV/satellite (voir également « réglage de l'entrée » ci-dessous). Les entrées MAGNETOSCOPE [VCR] et VIDEO 4 peuvent être utilisées avec des modules d'enregistrement tels que des magnétoscopes ou des graveurs de DVD; reliez les jacks de SORTIE S-Video/video composite [S-Video/composite video OUT] du T 762 aux entrées d'enregistrement des modules concernés. (À noter que les entrées MAGNETOSCOPE/VIDEO 4 [VCR/VIDEO 4] peuvent très bien être utilisées pour des appareils de lecture seule, auquel cas les jacks de SORTIE [OUT] restent non-connectés).
16 ENTREE/SORTIE BANDE MAGNETIQUE [TAPE IN/OUT]: Reliez les jacks de SORTIE BANDE MAGNETIQUE [TAPE OUT] du T 762 aux entrées stéreo analogiques d'un appareil d'enregistrement audio tel qu'une platine à cassettes ou un graveur CD, ou d'un processeur audio analogue extérieur tel qu'un égaliseur graphique stéréo; reliez les jacks d'ENTREE BANDE MAGNETIQUE [TAPE IN] aux sorties correspondantes du même appareil. Les signaux présents sur les jacks d'ENTREE BANDE MAGNETIQUE sont accessibles à l'écoute en appuyant sur le bouton MONITEUR DE BANDE [TAPE MONITOR] de la face parlante, ou sur la touche «Bande Magnétique» ([Tape]) (zéro) de la télécommande HTR 2.
NOTA : Le signal présent sur les jacks de SORTIE BANDE MAGNETIQUE dépend du dernier signal sélectionné à l'aide des touches Video ou Audio de la face parlante (ou à l'aide des touches de sélection des entrées de la télécommande HTR 2).
NOTA : Les signaux des entrées numériques ne sont pas disponibles sur les jacks de SORTIE BANDE MAGNETIQUE ; ces signaux ne sont disponibles que sur les jacks de SORTIE NUMÉRIQUE [DIGITAL OUT].
DISQUE [DISC] : Reliez la sortie analogique stéréo d'un deuxième lecteur de CD ou autre source audio de niveau ligne à cette entrée.
NOTA : Pour connecter une platine tourne-disque au T 762, vous aurez besoin d'un module préampli phono magnétique extérieur, comme par exemple le NAD PP1; vous ne pouvez pas connecter une platine tourne-disque directement aux entrées DISQUE [DISC].
ENTREE 7.1 VOIES [7.1 CH. INPUT]: Cette entrée est à relier aux sorties audio analogiques correspondantes d'une source multivoies, comme par exemple un lecteur DVD-Audio ou un lecteur SACD-multivoies, ou encore d'un décodeur multivoies externe. Ces sources produisent généralement une sortie 5.1-voies, auquel cas les jacks de SONORISATION ENVELOPPANTE ARRIERE [SURROUND BACK] du récepteur resteront inutilisés. Vous pourrez entendre les signaux présents sur ces jacks en appuyant sur le bouton EXT. 7.1 de la face avant, ou sur la touche «Ext 7.1/5.1» de la télécommande HTR 2. Reportez-vous à la rubrique "Sélection des Sources" ci-dessous.
NOTA : Aucune gestion des graves ni aucun autre type de traitement (autre que la commande générale de volume) ne sont disponibles sur cette ENTREE 7.1 VOIES [7.1 CH. INPUT]. Il est possible de relier les sorties audio multivoies d'un lecteur DVD-Video à ces jacks, mais vous obtiendrez normalement de meilleurs résultats si vous utilisez le décodage DTS et les convertisseurs numérique-analogique internes du T 762, via les entrées numériques.
Pour commencer
Avant de commencer à brancher votre T762, vous devez d'abord faire un plan de disposition (ne serait-ce que rudimentaire) des éléments de votre auditorium / salle de cinéma à domicile, ainsi que de votre mobilier. Le début concernant ces questions vitales que sont le positionnement des haut-parleurs et les places qu'occuperont les auditeurs / spectateurs dépasse malheureusement le cadre de ces instructions. Précisons néanmoins que ces deux questions auront une influence toute aussi grande sur les performances de votre chaîne que vos choix d'appareils électroniques et de haut-parleurs. Notre revendeur spécialiste audio NAD se fera un plaisir de vous conseiller et de vous recommander des ouvrages de référence à ce sujet.
NOTA : Vous aurez besoin du combiné de télécommande HTR 2 pour configurer votre T762. Reportez-vous à la rubrique "Utilisation de la Télécommande HTR T762", ci-après.
Résolution des problemes de bourdonnement et de BRUITS
L'élimination du bourdonnement et des bruits constitue parfois un véritable défi sur les chaînes audio complexes à plusieurs voies. Prenez note des points suivants, qui vous aident à éviter les problèmes de bourdonnement et de bruits :
- Alimentez tous les éléments de votre chaîne en utilisant des prises secteur reliées au même circuit de câblage de votre domicile. Dans la mesure du possible, alimentez tous les éléments audio en utilisant la même prise ou des prises adjacentes sur le même circuit. Il est parfois utile d'alimenter les moniteurs vidéo (et les ordinateurs!) à partir d'un autre circuit, rundown si le circuit concerné est connecté à une autre phase de l'alimentation générale.
- Ne faites pas passer les câbles audiologiques à côté des câbles d'alimentation secteur, ou à côté des câbles audionumériques coaxiaux. Si ces câbles doivent absolument être proches les uns des autres, l'idéal consiste à les croiser de façon perpendiculaire.
- Utilisez exclusivement des câbles audio de très bonne qualité, avec un très bon blindage électrique. Assurez-vous aussi que toutes les connexions sont bien solides.
- Vous pourrez utiliser une gomme à crayon pour nettoyer les contacts en cuivre ou plaqués or, de manière à obtenir un bon contact et une résistance très faible ; il existe aussi de bons produits spécialement destinés au nettoyage des contacts. Évitez de débrancher et de rebrancher inutillement les connecteurs, car le plaquage en or (ou en cuivre) de la plupart des connecteurs (même de très bonne qualité) est très mince and s'use rapidement.
Dépistez les problèmes de bourdonnement/bruit un appareil à la fois, en remontant progressivement les voies à partir du récepteur. Pour cela : Reliez les haut-parleurs au récepteur seul, puis écoutez si vous entendez un bourdonnement. Connectez ensuite un seul module (un lecteur CD, par exemple), sans brancher d'autres modules, puis écoutez si vous entendez un bourdonnement. Connectez les autres modules au récepteur, un à la fois, et écoutez chaque fois si vous entendez un bourdonnement. À chaque étape, si vous constatez un bourdonnement ou des bruits, vérifiez le cheminement du câblage audio et de l'alimentation secteur de l'appareil qui vient d'être connecté. Dans certains cas, le fait de brancher le câble d'alimentation secteur du nouvel appareil sur une autre prise murale ou d'isoler son cordon d'alimentation de la terre (utilisation d'un adaptateur 3/2 broches) permet d'éliminer le bourdonnement.
Le récepteur T762 utilise un système de "menus" incrustés, tous aussi simples et conviviaux les uns que les autres. Ces menus sont affichés à l'écran du moniteur vidéo ou du téléviseur relié au récepteur. Ces menus vous seront nécessaires lors de la procédure de configuration (et s'avéreront utiles dans le cadre de votre utilisation courante). N'oubliez donc pas de connecter le moniteur / téléviseur avant de procéder à la configuration.
NOTA : Les incrustations à l'écran sont disponibles à la fois sur les jacks de sortie S-Video et sur les jacks de sortie MONITEUR [MONITOR OUT], mais ne sont pas générées dans le signal de sortie vidéo composante.
Affichage des MENUS à l'écran (OSD)
Appuyez sur n'importe quelles touches centrales de la télécommande HTR 2 ([<], [A], [>], [V], ou «Entrée» [«Enter»]) pour afficher le menu principal de [ ] du T 762 sur votre moniteur vidéo ou votre téléviseur. Si l'incrustation n'apparaît pas, vérifie vos branchements de SORTIE MONITEUR [MONITOR OUT].
NOTA : l'incrustation n'est pas présente sur la sortie vidéo composante du T 762, ni sur les sorties d'enregistrement VIDÉO 3 ou 4 ; ces sorties sont destinées à l'enregistrement et non à l'affichage.
Navigation dans le système d'incrustations et modification des paramètres
Utilisez les touches [AVV] de la télécommande HTR 2 pour vous déplacer vers le haut ou vers le bas dans la liste des du menu de Configuration ; utilisez la touche «Entree» [«Enter»] pour sélectionner un élément du menu et utilisez les touches [< / >] pour modifier la valeur (ou le réglage) d'un paramètre de n'importe quel élément. Sélectionnez [ ] pour "remonter" jusqu'au menu principal de [ ], en sauvegardant toute modification des paramètres dans la mémoire du T 762 ; vous pouvez aussi revenir au menu principal de en sélectionnant [ ], mais dans ce cas vous abandonnez toute modification faite sur le menu précédent. Si vous sélectionnez l'option [ ] du menu principal de, vous quittez complètement le système des menus incrustés (OSD), en sauvegardant toute modification des paramètres que vous avez réaliséeAAParavant.
RéGLAGE DE L'ENTREE
Le T762 est équipé de neuf entrées configurables et identifiables : six entrées audio-video portant les indications DVD, SAT, VCR, et VIDEO 4-6 (y compris VIDEO 6 sur la partie frontale) et trois entrées audio uniquement portant les indications CD, DISC et EXT 7.1. Elles peuvent être configurées et identifiées avec flexibilité : pour chaque position de prise d'entrée vidéo identifiée (DVD, SAT, VCR, VIDEO 4-6) selon l'affichage sur la ligne du menu, vous pouvez assigner comme bon vous semble : une entrée audio analogue sélectionnée sur la ligne ; et une entrée numérique sélectionnée sur la ligne. Elles deviendront actives dès que cette entrée sera sélectionnée.
Definition des ENTRES
Le T 762 est équipé de huit entrées configurables : six entrées audio-vision repérées DVD, SAT, MAGNETOSCOPE [VCR], et VIDEO4-6 (l'entrée VIDEO 6 se trouvant sur la face avant), et deux entrées audio simples repérées CD et DISQUE [DISC]. La configuration de ces entrées est souple : À chaque emplacement de jack vidéo repéré (DVD, SAT, MAGNETOSCOPE [VVCR], VIDEO4-6), conformément à ce qui est affiché sur la ligne des [ ] du menu de [ ], vous avez la possibilité d'associer en toute liberté : une entrée audio analogue sélectionnée sur la ligne des [ ] et une entrée numérique sélectionnée sur la ligne des [ ]. Ces associations seront activées chaque fois que vous sélectionnerez l'entrée concernée.
NOTA : Un signal numérique entrant, présent à l'entrée numérique désignée, aura toujours la priorité sur l'entrée audio analogue désignée, même si les deux signaux sont présentés. Il est possible de mettre le signal numérique provisoirement sur "ARRÉT" ["OFF"] à l'aide du bouton SELECTIONEUR AUDIO NUMÉRIQUE [DIGITAL AUDIO SELECTOR] sur la face parlante.
Configuration des ENTRES
À partir du menu de [ ], Sélectionnez l'objet de menu [ ] à l'aide des touches [N/V] et «Entrez» [«Enter»] de la télécommande HTR 2. En vous servant des touches [< / >], Sélectionnez l'entrée video (DVD, SAT, VCR, Video 1-6) que vous souhaitez configurer. Utilisez les touches [N/V] pour vous déplacer jusqu'à la ligne d' [ ], puis servez-vous des touches [< / >] pour désirir l'entrée audio analogique que vous souhaitez relier à cette entree (ce sera, en principe, la même, c'est à dire "DVD" avec "DVD", "Védo 4" avec "Védo 4", et ainsi de suite).
NOTA: Il n'est pas nécessaire qu'une entrée audio analogue soit connectée pour chaque entrée vidéo que vous utilisez. En fait, dans certains cas (celui d'un lecteur DVD, par exemple), il est parfois préférable de ne réaliser qu'une liaison audio numérique coaxiale ou optique vers le T 762 pour la lecture audio. Cela évite les éventuelles confusions et permet de garantir que les circuits haute performances numériques et de sonorisation enveloppante du T 762 seront toujours utilisés.
Utilisez maintenant les touches [NV] pour accéder à la ligne des [ ] et séquencez l'entrée numérique ("Opt 1-2", "Coax 1-4") que vous souhaitez associer à cette entrée. Si vous configurez l' [ ] sur "Désactivé" ["Off"], aucun signal numérique entrant ne sera séquencez par cette entrée. (Ne configurez une sur "Désactivé" que si vous voulez garantir que cette entrée ne lira aucun signal binaire entrant, même si un tel signal est présent).
NOTA : La ligne de [ ] du menu de [ ] est utilisée pour configurer l'asservissement 12 volts du T 762. Reportez-vous à la rubrique "Configuration de l'Asservissement" ci-dessous.
Les entrées video composante ne sont pas configurable. Le fait de désirir l'entrée DVD envoie l'ENTREE VIDEO COMPOSANTE 1 [COMPONENT VIDEO IN 1] aux jacks de SORTTE VIDEO COMPOSANTE [COMPONENT VIDEO OUT]; Le fait de désirir SAT envoie l'ENTREE VIDEO COMPOSANTE 2 [COMPONENT VIDEO IN 2] aux jacks de SORTTE VIDEO COMPOSANTE [COMPONENT VIDEO OUT]. À noter que les menus incrustés (OSD) ne sont pas prêts sur la sortie video composante.
À NOTER QUE : L'association d'une entrée audio analogue avec une entrée numérique, définie ci-dessus, sera toujours rappelée chaque fois que vous sélectionnez l'entrée concernée à l'aide de la touche VIDEO de la face parlante, ou à l'aide des touches de sélection des entrées de la télécommande HTR 2, ou en rappelant une configuration préenregistrée;
Il est possible d'outrepasser les entrées numériques et analogiques associées à une entrée vidéo en utilisant les touches de SELECTION AUDIO et AUDIO NUMÉRIQUE [AUDIO et DIGITAL AUDIO SELECTOR] de la face parlante; néanmoins, l'entrée associée revient lorsque vous sélectionnez à nouveau cette entrée vidéo, que ce soit à l'aide du bouton VIDEO de la face parlante ou des touches de selection des entrées de la télécommande HTR 2 (ou par le biais d'une configuration prérgélée).
La boucle MONITEUR DE BANDE [TAPE MONITOR] n'est pas configurable et n'apparaît pas dans le défilement; n'importe quelle entrée audio et n'importe quelle entrée numérique peut être configurée sur n'importe quelle entrée vidéo; aussi, les différentes entrées analogiques et/ou numériques peuvent être individuellement affectées à plusieurs entrées vidéo.
L'entrée analogue sélectionnée sur la ligne des [ ] est aussi envoyée aux jacks de SORTIE BANDE MAGNETIQUE [TAPE OUT].
NOTA : Les signaux en provenance des entrées numériques ne sont pas disponibles sur les jacks de SORTIE BANDE MAGNETIQUE [TAPE OUT].
Definition des haut-parleurs
Toute chaîne ambiophonique nécessite une "gestion des graves" pour diriger le contenu basse fréquence d'une ou plusieurs voies vers les haut-parleurs les plus à même de le reproduire. Pour que cette fonction marche correctement, il est important que vous identifiiez les capacités de vos haut-parleurs.
Nous utilisons les termes "Petit" et "Grand" (et aussi "Inactif" [Off]), mais il est à noter que la taille physique peut n'avoir aucun rapport avec ces désignations.
- Un "Petit" haut-parleur correspond à tout modèle n'ayant pas une réponse significative dans les fréquences très graves, c'est-à-dire en dessous d'environ 80 Hz, sans tenir compte de sa dimension physique.
- Un "Grand" haut-parleur est n'importe quel modèle avec une plage de fréquences complète, c'est-à-dire avec une bonne réponse dans les fréquences très graves.
- Un haut-parleur "Inactif" [Off] correspond à un haut-parleur non représenté sur votre chaîne. À titre d'exemple, cette chaîne peut être dépourvue de haut-parleurs ambiophoniques arrêtés ; dans ce cas, vous configureriez l'objet [ ] sur "Inactif" [Off].
Configuration des haut-parleurs
À partir du menu principal de [ ] des incrustations à l'écran (OSD), sélectionnez la ligne [ ] à l'aide des touches [ʌʌ] et [Enter] de la télécommande HTR 2. En vous servant des touches [< / >], configurez les haut-parleurs comme "Grand" ["Large"] ou "Petit" ["Small"], suivant le type de haut-parleurs principaux avant dont vous disposez, en vous basant sur les indications données ci-dessus. En procédant de manière analogue, configurez les éléments [, ] et ] [ ] comme "Grand" ["Large"], "Petit" ["Small"] ou "Inactif" ["Off"], suivant le type de haut-parleurs de votre chaîne. Configurez l'élément sur "Actif" ["On"] ou "Inactif" ["Off"], sachant que vous ne devez sélectionner "Actif" que si un subwoofer est relié au jack de sortie analogique SUB du T762.
NOTA : Les réglages en matière de Configurations des Haut-Parleurs est "globale" ; cela peut dire qu'elle reste en vigueur pour toutes les entrées et pour tous les modes d'écoute. La configuration des haut-parleurs fait néanmoins partie du système des Configurations Préregliées du T762 Preset ; cela peut dire que vous pouvez mettre en mémoire plusieurs configurations des haut-parleurs afin de pouvoir les rappeler facilement, en fonction des besoins des différents types d'enregistrements ou de modes d'écoute. Reportez-vous à la rubrique "Creation et Utilisation des Configurations Préregliées" ci-dessous.
NOTA : Vous pouvez configurer Subwoofer sur "Actif" ["On"] même si vous avez validé "Grand" ["Large"] pour les haut-parleurs avant, auquel cas le contenu grave de toutes les voies que vous avez réglées sur "Petit" ["Small"] sera envoyé à la fois au subwoofer et aux haut-parleurs avant ; le signal de la voie EBF [LFE] sera envoyé uniquement au subwoofer. Pour la plupart des chaînes équipées d'un subwoofer, laudaille solution consiste néanmoins à configurer les haut-parleurs avant sur "Petit" ["Small"].
À partir du menu principal de [ ], des incrustations à l'écran (OSD), sélectionnez la ligne [ ] à l'aide des touches [▼▼] et [Entree] [Enter] de la télécommande HTR 2. À l'aide des touches [< / >], sélectionnez les valeurs 5.1/2.0 ou 7.1/OFF pour les lieux d'écoute "principal" et "zone".
REMARQUE: Si vous sélectionnez l'entrée 7.1, la sortie "zone" est désactivée.
Mode d'écoute
À partir du menu principal de [ ] des incrustations à l'écran (OSD), Sélectionnez la ligne à l'aide des touches [A/V] et «Entree» [«Enter»] de la télécommande HTR 2. En vous servant des touches [A/V] et [< / >], vous pouvez scélectionner toute une variété de modes en fonction du Mode d'Écoute en cours. Pour plus d'informations, reportez-vous à la rubrique "À propos des Modes d'Écoute du T 762" ci-dessous.
NOTA: Le Mode d'Écoute fait partie du système de Configurations préréglées du T762. Reportez-vous à la rubrique "Création et Utilisation des Configurations Préréglées" ci-dessous.
NOTA: Le Mode d'Écoute utilisé la dernière fois qu'une entrée donnée a été sélectionnée est rappelée dès que cette même entrée est sélectionnée à nouveau, à moins que cela ne soit outrepassé par un signal Dolby Digital ou DTS, car ces signaux appellent automatiquement leurs Modes d'Écoute appropriés.
Configuration (TEST) de l'équilibre des VOIES
En réglant l'équilibre relatif des haut-parleurs de votre chaîne, vous faites en sorte que les enregistrements ambiphoniques (qu'il s'agisse de musique ou de films) reproduisent l'équilibre d'effets, de musique et de dialogue voulu par les artistes. De plus, si vous chaîne compte un subwoofer, cette opération établit le rapport correct entre le volume du subwoofer et celui des autres voies, et donc l'équilibre des basses fréquences (graves) par rapport aux autres éléments sonores.
Utilisation d'un sonometre
Il est tout à fait possible de procéder aux opérations de configuration de Niveau Sonore du T762 "à l'oreille" ; en faisant bien attention, les résultats seront suffisamment précis. Néanmoins, l'utilisation d'un sonomètre (ou mesureur de "pression sonore" [SPL]), comme par exemple le sonomètre Référence 33?2050 de Radio Shack, facilite cette tâche et en augmente la précision et la reproductibilité. Vous trouverez sans doute qu'un appareil de ce type vous rendra de nombreux services en tant qu'utils audio ; votre spécialiste audio NAD sera peut-être en mesure de vous en prêter un si vous ne souhaitez pas l'acheter.
Le sonomètre doit être positionné à l'endroit d'écoute principal, approximativement à la hauteur de la tête de l'auditeur en position assise. L'idéal est de disposer d'un trépied, mais en vous servant d'un rouleau de ruban adhésif large vous pourrez utiliser à peu près n'importe quoi comme support (une lampe sur pied, un pupitre ou une chaise avec un dossier "en échelle"). La seule précaution à prendre est de s'assurer qu'aucune surface importante réfléchissant le son ne se trouve devant ou approximativement du microphone. Orientez l'appareil en pointant le microphone (qui se trouve généralement à l'extrémité du boîtier) directement vers le plafond (et non vers l'avant, vers les haut-parleurs), puis vérifiez que son échelle de pondération "C" a été sélectionnée. Configurez le sonomètre pour afficher 75 dB SPL. (Sur les sonomètres Radio Shack, vous pourrez soit caler le sonomètre sur le calibre 80 dB et régler le niveau à −5 points, soit le caler sur le calibre 70 dB et régler le niveau à +5 points.)
Réglage de l'équilibre des VOIES
Appuyez sur la touche [Test] de la télécommande HTR 2 pour activer le signal de test pour l'équilibrage des voies du T762, et aussi pour appeler le menu [ ] des incrustations à l'écran (OSD). Vous entendrez un bruit de "souffle" passant d'un haut-parleur à l'autre, en commençant par le haut-parleur avant gauche. Si vous n'entendez pas le signal de test, vérifiez les branchements de vos haut-parleurs (voir ci-dessus) ainsi que le paramétrage du menu incrusté [ ] (voir ci-dessus).
Au fur et à mesure que le signal de test fait le tour des haut-parleurs, le menu incrusté indique la voie concernée (l'affichage VFL de la face parlante affiche aussi cette information). Utilisez à présent les touches [ / > ] de la télécommande pour régler le volume du bruit émis par la voie qui le produit, de manière à obtenir le niveau requis (en principe, le plus simple consiste à commencer par le haut-parleur avant gauche). L'indication de "décalage de niveau" ["level offset"] à droite changera par incrément de 1 dB ; le réglage est possible sur une plage de ± 12 dB.
NOTA: Si vous effectuez l'équilibrage "à l'oreille", choisissez l'un des haut-parleurs (en principe le haut-parleur central) comme référence, puis de réglez successivement les autres de manière à ce que leur niveau sonore "semble aussi fort" que celui du haut-parleur de référence. Restez bien à l'emplacement d'écoute principal pendant que vous effectuez l'équilibrage de toutes les voies.
En vous servant des touches [ ] et [< / >] de la télécommande, régalez chaque haut-parleur pour obtenir la même indication sur le sonomètre (ou le même volume sonore subjectivement apprécié). Il est à noter que:
- Tous les haut-parleurs doivent être couverts à leur emplacement définitif avant de procéder au réglage des niveaux.
- Votre subwoofer (si vous en avez un) doit être configuré en mettant son filtre séparateur interne hors circuit, ou alors (s'il ne peut pas être mis hors circuit) il doit être réglé à sa plus haute fréquence si vous utilisez la sortie SUBWOOFER du T 762. Il est souvent utile de procéder à un réglage final du subwoofer "à l'oreille", en écoutant de la musique ou une bande sonore de film.
- A cause des effets acoustiques de la pièce, l'étalonnage des haut-parleurs appariés par paires (avant, sonorisation enveloppante, arrière) ne sera pas toujours obtenu en affichant exactement les mêmes valeurs de décalage.
Distance des haut-parleurs
Le paramétrage de la distance des haut-parleurs de votre chaîne constitue un perfectionnement subtil mais important pour votre installation. En individuant au T762 les distances entre l'auditeur et chaque haut-parleur, celui-ci intégrera automatiquement les retards corrects pour chaque voie, de manière à optimiser l'image sonore, l'intelligibilité et l'ambiophonie. Entrez vos distances avec une précision d'environ 30 cm.
Configuration de la distance des haut-parleurs
À partir du menu principal de [ ] incrusté, CHOISSEZ l'élément [ ] à l'aide des touches [N/V] et «Entrée» [«Enter»] de la télécommande. En vous servant des touches [< / >], configurez les haut-parleurs [ ] et [ ] suivant la distance entre votre position d'écoute principale et la surface avant des haut-parleurs avant et centre. En vous servant des mêmes touches sur la télécommande, configurez les haut-parleurs de [ ] suivant la distance du haut-parleur de sonorisation enveloppante le plus proche.
NOTA : La distance est affichable en pieds ou en mètres, suivant le paramétrage de l'objet du menu de distance des haut-parleurs.
Options avancees
Le T 762 permet le réglage des options d'écoute et de système spéciales. Ces options ne se règlent habituellement qu'une seule fois et il est inutile de les régler à nouveau après cela.
Décodage DSP principal-zone
À partir du menu principal du panneau d'affichage, sélectionnez les options de décodage DSP. Il existe deux options : décodage 5.1 et 7.1. Avec le décodage 7.1, la sortie zone sera éteinte.
Décodage dolby digital surround EX
Sélectionnez Auto ou On. Si On est sélectionné, le décodage Surround EX sera en place et Dolby Digital 5.1 deviendra ainsi 6.1 Matrix.
DTS-EX matrix
Sélectionnez Auto ou On. Si On est sélectionné, EX Matrix sera en place et DTS 5.1 deviendra 6.1 Matrix.
Creation et utilisation des configurations préréglees [presets]
Le système de "Configurations Prérgélées" du T762, simple mais extrêmement souple, vous permet de personnaliser pratiquement tous les aspects de vos lectures audio-video et de rappeler ces configurations personnalisées en appuyant sur une simple touche. Tous les paramètres de fonctionnement du T762 accessibles via le menu de [ ], c'est-à-dire la configuration des entrées, des niveaux, des retards, des haut-parleurs et le réglage du mode et des paramètres d'écoute, sont mis en mémoire ensemble sous forme d'une Configuration Prérgélée unique. Vous pouvez, par exemple, créer une Configuration Prérgélée optimisée pour la musique pop et une autre pour la musique classique, ou des Configurations Prérgélées permettant de rappeler la configuration préférée de chaque membre de la famille, ou encore une Configuration Prérgélée pour la lecture de films avec tous les sons du cinéma à domicile et une autre pour les films à regarder tard dans la nuit, en réglant le mode ambisonique, le niveau des différentes voies et la configuration des haut-parleurs de chaque Configuration Prérgélée pour correspondre à un scénario ou à une préférence particulière.
Creation des configurations préréglees
La Création d'une Configuration Préréglée consiste tout simplement à mettre en mémoire un ensemble complet de tous les paramétrages accessibles à partir du menu principal de [ ], y compris le réglage des Commandes de Tonalité. Pour mettre en mémoire un ensemble de paramètres dans une Configuration Préréglée, utilisez les touches [A/V] de la télécommande HTR 2 pour vous positionner sur l'objet principal [ ]. Utilisez les touches
[A/W] pour aller à la ligne (1-5) de la Configuration Préréglée souhaitée ; Le mot [ ] clignote. Appuyez maintenant sur la touche «Entree» [«Enter»] de la télécommande HTR 2 pour permettre la Configuration Préréglée en mémoire ; Le mot [ ] ne clignote plus, ce qui confirme la mise en mémoire de la Configuration Préréglée.
NOTA : La Configuration Prééglée [Preset] sélectionnée reste active jusqu'au moment où vous sélectionnez une autre Configuration Prééglée.
NOTA : Il est fortement conseillé de laisser "vide" la Configuration Prééglée N° 1 ; autrement dit, mettez-la en mémoire avant d'avoir modifié quoi que ce soit par rapport aux valeurs étalonnées que vous avez définies sur chacune des lignes du menu de [ ]. De cette manière, il vous sera facile de retrouver les valeurs par défaut que vous aurez étalonnées à l'origine.
RAPPEL Des configurations prereglees
Appuyez rappeler une Configuration Préréglée à tout moment ; la Configuration Préréglée appelée remplace la Configuration Préréglée actuelle (s'il y avait déjà une). Les Configurations Préréglées ne peuvent être rappelées qu'avec la télécommande HTR 2 :
Appuyez sur la touche carrée [PréRégl. A/V] [A/V Preset] (point rouge) de la télécommande HTR 2, puis appuyez sur la touche numérique [1-5] correspondant à la configuration préréglée souhaitée.
NOTA : La touche [PréRégl. A/V] [A/V Preset] fonctionne comme une touche "majuscules" à effet momentané : Vous devez l'utiliser chaque fois que vous souhaitez appeler une Configuration Préréglée à l'aide d'une touche numérique.
Vous pouvez commander le récepteur T762 à partir de sa face parlante ou alors à l'aide de la télécommande HTR 2. Comme la télécommande constituera, dans la plupart des cas, le principal dispositif de commande, nous nous concentrerons sur le fonctionnement en utilisant la télécommande. N'oubliez pas de lire aussi la rubrique "Face Parlante" ci-dessus.
Choix des sources
Une fois que vous aurez sélectionné l'appareil [Ampli] [Amp] de la télécommande HTR 2, le pavé numérique de la télécommande permet de sélectionner directement les entrées du récepteur, en plus du Tuner interne ([Tuner]), du Moniteur de Bande ([Bande Magnétique[Tape]]), et de l'entrée multivoies ([Ext. 7.1/5.1]) ; ces fonctions sont indiquées par les étiquettes rouges juste au-dessus de chaque touche.
- Lorsque vous sélectionnez une source uniquement audio (CD, DISC, TUNER), le dernier signal vidéo sélectionné reste actif jusqu'à ce qu'une autre source audio-vidéo soit sélectionnée.
- Lorsque vous changez de source, l'affichage VFL indique la nouvelle entrée dans sa zone d'affichage principale.
- Le mode d'écoute (Stéréo, EARS, Pro Logic II, etc.) d'une entrée qui vient d’être sélectionnée reviendra au mode pour lequel il a été configuré au niveau de la ligne [ ] du menu de configuration, à moins que le signal d’entrée ne soit une source Dolby Digital ou DTS, auquel cas l’entrée sera automatiquement configurée pour le mode de décodage approprié.
Réglage du volume
Utilisez les touches [ ] de la télécommande HTR 2 pour régler le "volume principal" du T762, en augmentant ou en BAASSANT toutes les voies en même temps. Il est à noter que :
- Une ou des impulsion(s) momentanée(s) sur la touche correspondante permettent d'augmenter ou de diminuer le volume principal par pas de 1 dB ; si vous maintenez enfoncée la touche [ ], l'augmentation ou la diminution du volume se fait de façon "continue" jusqu'à ce que vous relâchiez la touche.
- L'incrustation à l'écran du T762 affichera le volume sonore sous forme de graphisme linéaire, au-dessus duquel un affichage numérique donne la valeur en dB par rapport au niveau de référence.
Comme le niveau moyen des enregistrements varie considérablement, il n'y a aucune raison de se limiter à un seul réglage du volume principal. Un niveau de -20 peut sembler tout à fait aussi "fort" pour un CD ou un DVD qu'un niveau de -10 pour un autre.
- Si la fonction Coupure du son a été activée (voir ci-après), le fait de régler le volume principal à l'aide de la télécommande HTR 2 ou du bouton sur la face avant a pour effet d'annuler automatiquement la fonction de coupure.
- La mise en mode veille et la remise sous tension du T762 ne modifie pas le réglage du volume sonore ; si, par contre, le réglage avant la mise en veille était supérieur à ?20 dB, le T762 se remettra sous tension à -20 dB. Cela évite de commencer avec un volume sonore trop élevé.
Coupure du son
Utilisez la touche [ ] de la télécommande HTR 2 pour couper complètement le son de toutes les voies. La fonction de coupure du son est toujours available, quel que soit le choix de source ou de mode d'écoute. Il est à noter que :
- Le fait de passer en mode Veille ou d’éteindre le récepteur n’annule pas le mode muet ; le T762 se remet sous tension, à partir du mode Veille, en mode muet s’il était déjà en mode muet quand il a été mis en veille.
- Le fait de changer de mode d'écoute ou d'entrée n’annule pas le mode muet.
- Le fait d'augmenter le volume principal à l'aide de la télécommande HTR 2 ou du bouton sur la face parlante a pour effet d'annuler automatiquement le mode muet.
Le tuner AM/FM interne du T762 permet d'obtenir un son de très grande qualité à partir des émissions radio. À noter que la réception et la qualité du son dépendront toujours, dans une certaine mesure, du type d'antennes utilisé, ainsi que de la proximité de l'émetteur, du relief géographique et des conditions météorologiques.
L'antenne filaire FM fournie, qui a la forme d'un câble plat, se branche sur l'entrée d'antenne FM du panneau arrière avec l'aide de l'adaptateur "balun" fourni ; cette antenne doit être complètement déployée pour former un "T". Cette antenne dipôle reliée fonctionnera généralement le mieux si elle est orientée verticalement, les bras du "T" étant complètement déployés perpendiculairement à l'émetteur de l'émission souhaitée. Il n'existe aucune "règle" immuable à ce sujet et vous pourrez essayer plusieurs emplacements et orientations pour trouver la position dans laquelle le son est le plus clair et le bruit de fond est le plus faible. Dans les zones où la réception FM est difficile, une antenne FM extérieure peut augmenter très considérablement la qualité de réception. Si vous écoutez beaucoup la radio, vous aurez peut-être intérêt à consulter un installateur professionnel d'antennes pour optimiser votre installation.
Écoute de la RADIO
L'antenne AM de type cadre fournie avec le récepteur sera normalement suffisante pour une bonne réception. Vous pouvez néanmoins utiliser une antenne AM extérieure pour améliorer la réception; consultez un professionnel d'antennes pour plus d'informations.
Selection de la BANDE
Pour sélectionner le mode de réception radio du récepteur, appuyez sur la touche AM/FM de la face parlante du T762, sur la touche orange [Tuner] (touche numérique [9]) de la télécommande HTR 2, ou sur les touches jaunes [AM] ou [FM]. Chaque impulsion sur l'une de ces touches permutera le mode de réception entre les bandes FM et AM.
Accordage des stations
Donnez une impulsion sur l'une des touches Recherche ≤slant [Search ≤slant ] de la face parlante pour incrémenter ou décrementer la fréquence FM ou AM. Appuyez continuellement sur Recherche ≤slant [Search ≤slant ] pendant plus de 2 secondes pour effectuer une recherche vers le haut ou vers le bas; le tuner du T762 s'arrêtera dès qu'il capte un signal suffisamment puissant. Reportez-vous à la rubrique "Face Parlante" ci-dessus. Si vous donnez une impulsion sur l'une des touches Recherche ≤slant [Search ≤slant ] pendant la recherche, celle-ci s'arrête aussitôt.
Après avoir appuyé sur la touche de sélection de mode [Tuner] de la télécommande HTR 2, permettre celle-ci en mode de commande des fonctions radio, appuyez sur l'un des boutons [Accordage Bas] [Tune Down] ou [Accordage Haut] [Tune Up] de la télécommande HTR 2 (lettres jaunes) ; maintenez le bouton enfoncé pour effectuer une recherche manuelle lente, ou donnez une simple impulsion pour lancer une recherche automatique (voir ci-dessus).
Configuration des stations prereglees
Le T762 peut garder en mémoire jusqu'à 40 de vos stations radio préférées, afin que vous puissiez les rappeler instantanément : 30 stations FM et 10 stations AM. Pour permettre une station en mémoire, commencez par accorder la fréquence souhaitée (voir ci-dessus), puis appuyez sur le bouton Mémoire [Memory] de la face parlante. Appuyez sur la touche Stat. Préreglée < > [Preset < > ] pour désigner le numéro de présélection à utiliser. Appuyez à nouveau sur la touche Mémoire. Le message STOCKÉE [STORED] apparait sur l'Affichage VFL.
NOTA : Les stations préreglées doivent être mises en mémoire à partir de la face parlante ; cette fonction de configuration n'est pas accessible à partir de la télécommande HTR 2.
NOTA : Les Stations Préréglées du T762 sont distinctes des Configurations Préréglées que vous pourrez utiliser pour : gérer l'écoute et pour configurer différents modes et niveaux. Reportez-vous à la rubrique "Utilisation des Configurations Préréglées" ci-dessus.
RAPPEL Des stations prereglees
Appuyez sur la touche Stat. Préregée [Preset ] de la face parlante pour faire défiler les stations prerégées une à une, vers le haut ou vers le bas ; appuyez de façon continue sur le bouton Préregée [Preset ] pour faire défiler les stations prerégées de façon continue, vers le haut ou vers le bas. Les touches [Pré-régl. ∧V] [Preset ∧V] de la télécommande HTR 2 fonctionnent de la même manière.
Choix de silencieux FM / mode FM [FM MUTE/ mode]
La touche Silencieux FM / Mode FM [FM Mute/Mode] sur la face parlante est une touche à deux fonctions. Tout d'abord, elle "permute" le T762 entre les modes de réception stéreo avec silencieux et stéreo sans silencieux (en supposant qu'une station multiplex-stéreo d'une puissance suffisante a été accordée). Le Silencieux FM [FM Mute] élimine le bruit émis sur les fréquences FM "vides", mais il élimine aussi les stations très faibles ou lointaines ; pour cette raison, la fonction de recherche ne les détecte pas. Si vous désactivez le Silencieux FM, cela réduira le bruit à condition que le niveau du signal de la station FM émettrice soit inférieur au seuil de la Stérophonie FM (puisque la FM monophonique est, par définition, moins susceptible d'être bruyante) ; le désavantage est que vous perdrez l'effet stéréophonique.
NOTA : Il est possible de mettre la même station en mémoire dans deux stations préréglées distinctes, l'une avec le Silencieux FM [FM Mute] activé et l'autre avec le Silencieux FM [FM Mute] désactivé.
NOTA : Le fait de permuter entre l'activation et la désactivation du Silencieux FM [FM Mute] coupe aussi le circuit silencieux du T762 FM. Si vous souhaitez écouter une émission particulièrement faible ou lointaine, désactivez le Silencieux FM et accordez la station manuellement.
Le "Radio Data System" (RDS) permet aux récepteurs FM compatibles d'afficher du texte transmis en même temps que l'émission radio. Le T762 supporte deux modes RDS, le nom de station (mode PS) et le radio texte (mode RT). Néanmoins, toutes les stations FM n'in corporpent pas le RDS dans leur signal émis ; dans la plupart des zones, vous trouvez un à plusieurs stations émettant en mode RDS, mais il est tout à fait possible que vos stations préférées n'émettent aucune donnée RDS.
Pour LIRE du TEXTE RDS
Lorsque vous êtes accordé sur une émission FM avec RDS, le symbole "RDS" s'allume sur l'affichage de la face parlante du T762 après un court délambda et la section texte indique le nom de la station (PS) : "ROCK101" par exemple. Appuyez sur la touche Affichage [Display] de la face parlante pour permuter entre cette information et le radio-texte (RT) émis par la station (le cas échéant), c'est-à-dire un texte chenillard indiquant le nom d'une chanson ou d'un artiste, ou tout autre message souhaité par la station.
A PROPOS des NOMS d'utilisateurs
Vous avez la possibilité d'affecter un "Nom d'Utilisateur" de huit caractères à chaque station de radio préréglée ; ce nom s'affichera sur l'affichage de la face parlante chaque fois que vous rappellerez la station préréglée concernée.
Definition des NOMS d'utilisateurs
À titre d'exemple, pour donner à une station préréglée la désignation "VARIÉTÉS" : rappelez la station préréglée concernée, puis appuyez une fois sur la touche Mémoire [Memory] de la face parlante dans les cinq (5) secondes qui suivent ; appuyez ensuite sur la touche AFFICHAGE [DISPLAY] de la face parlante ; l'affichage montre une boîte clignotante. Utilisez les touches d'ACCORDAGE <> [TUNE <>] pour désirir la première lecture du nom ("V" dans ce cas) dans la liste alphabetique ; appuyez sur l'une des touches de PRÉRéGLAGE <> [PRESET <>] pour valider le caractère et passer au suivant. Reprenez cette même démarche pour chaque caractère de la série ; une fois terminé, appuyez à nouveau sur la touche Mémoire [Memory] pour sauvégarder le Nom d'Utilisateur dans la mémoire et pour quitter le mode d'entrée de texte.
A PROPOS des MODES d'écoute du T762
Le récepteur T762 est doté de neuf modes d'écoute différents, configurés spécifiques pour différents types d'enregistrements ou de programmes. Le tableau ci-dessous indique les modes disponibles pour les différents signaux d'entrée.
Pour une source à deux voies (STÉRÉO), vous pouvez sélectionner les modes d'écoute suivants :
- Stéréo reproduction
- Combiné-Mixé
La totalité du signal de sortie est dirigé vers les voies avant droite et gauche ; les basses fréquences sont envoyées au Subwoofer, si un subwoofer est prévu dans la Configuration des Haut-Parleurs. Sélectionnez le mode Stéréo si vous souhaitez écouter une production stéréophonique ou monophonique, comme par exemple un CD ou une émission FM, sans amélioration ambisonique. Les enregistrements stéréophoniques, qu'ils soient sous forme PCM/numérique ou analogique, et qu'ils soient ou non codés avec des signaux ambisoniques, sont produits tels qu'ils sont enregistrés ; les enregistrements multivoies (Dolby Digital ou DTS) sont produits en mode "Combiné-Mixé", uniquement via les voies avant droite et gauche, sous forme de signaux Gt/Dt (gauche total et droit total).
- Dolby Pro Logic Dolby Pro Logic II (PLII)
Les enregistrements stéréophoniques, qu'ils soient ou non codés avec des signaux ambiophoniques, sont produits en mode de traitement ambiophonique Dolby Pro Logic, ou ProLogic II, donnant des sorties vers les voies avant gauche, centre et droite ainsi que vers les voies ambiophoniques discrètes droite et gauche (dans la mesure où ces voies sont générées dans la [ ] active. Le mode PLII n'utilise pas les haut-parleurs ambiophoniques arrière (s'il en existe).
NOTA : ProLogic II est une évolution plus récente du traitement original ambiophonique Dolby ProLogic. Elle donne une imagerie plus stable et un spectre de fréquences complet pour les voies arrière en mode Cinéma, ce qui donne un son plus proche du décodage Dolby Digital.
Le T762 compte deux variantes du PLII: CINÉMA [MOVIES] et MUSIQUE [MUSIC]. Reportez-vous à la rubrique "Configuration des Modes d'Écoute" ci-dessous.
DTS Neo:6
Les enregistrements stéréophoniques, qu'ils soient ou non codés avec des signaux binauraux, sont produits en mode binaural Neo:6, donnant des sorties vers les voies avant gauche, centre et droite ainsi que vers les voies binaurales discrètes droite et gauche (dans la mesure où ces voies sont générées dans la [ ] active).
Le T762 compte deux variantes du DTS Neo:6 : CINÉMA [MOVIES] et MUSIQUE [MUSIC]. Reportez-vous à la rubrique "Configuration des Modes d'Écoute" ci-dessous.
EARS
Les enregistrements deux voies, qu'ils soient codés en stéreo ou ambiophonie, sont reproduits par un traitement des signaux ambiophoniques breveté par NAD, avec des sorties vers les voies avant gauche, centre et droite, vers les voies ambiophoniques discrètes droite et gauche, ainsi que vers le subwoofer (dans la mesure où ces voies sont générées dans la [ ] active). Le mode EARS n'utilise pas les haut-parleurs ambiophoniques arrière (s'il en existe). EARS extrait l'ambiance naturelle présente dans presque tous les enregistrements stéréophoniques de bonne qualité. Il ne synthétise aucune ambiance ou autres éléments sonores, ce qui donne une reproduction plus fidèle au son de la performance musicale d'origine que celle obtenue avec la plupart des autres options de musique ambiophonique.
Choisissez EARS pour écouter les enregistrements et émissions de musique en stéréo. EARS produit une ambiance mais très naturelle et crédible, à partir de quasiment n'importe quel enregistrement stéréophonique "acoustique naturel" ; des exemples de ce type d'enregistrement sont la musique classique, le jazz et le folk et bien d'autres encore. Parmi ses qualités on peut citer une image sonore du devant de scène réalisée et stable, avec une "acoustique virtuelle" ambiance spacieuse mais non exagérée, qui reste fidèle à l'enregistrement d'origine.
- Matrix 7.1
Les enregistrements deux voies, qu'ils soient codés en stéreo ou ambiophonie, sont produits par un traitement des signaux ambiophoniques breveté, avec la suite complète de sorties vers les voies avant, les voies ambiophoniques et un ou deux haut-parleurs ambiophoniques arrière (dans la mesure où ces voies sont présentes dans la [ ] active), ainsi que vers le subwoofer (s'il y en a un). Le mode Matrix 7.1 est capable de produire une ambiophonie toutes voies très naturelle et cohérente, à partir d'enregistrements de très bonne qualité, aussi bien de musique stéréophonique que de programmes musicaux ou cinématographiques avec codage ambiophonique.
Tous les enregistrements sont produits en stéréo (Combine-Mixé, à partir de sources multivoies Dolby Digital/DTS), via le complément maximum de haut-parleurs définis dans la [ ] active. ST1 peut s'avérer utile pour obtenir un volume maximum sur toutes les voies, ou pour une musique de fond dans plusieurs haut-parleurs (soirée cocktail).
- Stereo Amélioré 2 (ST2)
Tous les enregistrements sont produits en stéréo (combine-mixé, à partir de sources multivoies Dolby Digital/DTS), via les haut-parleurs ambiophoniques uniquement (plus le subwoofer s'il y en a un), dans la mesure où ces haut-parleurs sont définis dans la [ ] active. ST2 peut s'avérer utile dans certains cas d'écoute tard dans la nuit ou à volume très faible.
Les Modes Ambiophoniques suivants nécessitent un signal spécifique codé qui doit être présent en format numérique à décoder par le T 762. Ces modes sont actifs automatiquement dès que le flux de données approprié est détecté. Le flux de données souhaité doit parfois être sélectionné dans le menu de configuration du support de la source.
- Dolby Digital
- Dolby Digital EX
- Dolby Digital Surround Sound EX DTS
- DTS EX Matrix
- DTS ES 6.1
Les Modes Ambiophoniques suivants nécessitent un signal spécifique codé qui doit être présent en format numérique à décoder par le T 762. Ces modes sont actifs automatiquement dès que le flux de données approprié est détecté. Le flux de données souhaité doit parfois être sélectionné dans le menu de configuration du support de la source.
NOTA : Le lecteur DVD doit envoyer un signal binaire Dolby Digital ou DTS à partir de sa sortie numérique. Voitre lecteur de DVD a probabilitément son propre menu de configuration qui (entre autres) vous permet de sélectionner le format de signal binaire par défaut; il existe généralement une configuration "Auto" qui commande le lecteur afin qu'il désisse les signaux Dolby Digital/DTS chaque fois qu'ils sont disponibles. Dans certains cas, vous aurez peut-être à configurer manuelle le signal numérique sur "DD/CTS" ou une valeur équivalente. Dans le cas des DVD comportant à la fois Dolby Digital et DTS, vous devrez désirir l'un ou l'autre à partir du menu du disque (en not celui du lecteur).
Notez aussi que si la plupart des enregistrements Dolby Digital sont des productions ambiphoniques 5.1-voies, certains enregistrements plus anciens seront peut-être multivoies, 2-voies, voir même monophoniques; Le T 762 produit automatiquement le signal Dolby Digital avec le maximum de voies disponibles.
Les enregistrements Dolby Digital/EX et DTS/ES 6.1-voies sont, les uns comme les autres, produits en utilisant la voie ambiophonique arrêtée, si celle-ci est définie dans la Configuration des Haut-Parleurs ; de plus, le T 762 crée un signal ambiophonique arrêté à partir des enregistrements non-EX/ES, Dolby Digital 5.1-voies et DTS.
Le Dolby Digital EX crée six voies de sortie à bande de fréquences complète à partir de n'importe quel enregistrement Dolby Digital 5.1-voies. Les meilleurs de tous les résultats possibles s'obtiennent avec les films ou autres programmes portant la marque Dolby Digital Surround EX, produits spécialement pour tirer pleinement parti de ce mode de lecture.
Le tableau ci-dessous indique les modes d’écoute disponibles pour les deux types de source de signal : 2 voies entrée numériques ou analogiques (que le signal réel soit monophonique, stéréophonique ou ambiophonique), et multivoies numérique (Dolby Digital ou DTS). Lorsqu’un mode d’écoute n’est pas disponible pour une source donnée, il n’apparaît pas dans le défilement circulaire [ ].
2 voies analogiques ou PCM
| Sté reproduction | Combé-Mixé [Downmix] |
| EARS | -- |
| HDCD | -- |
| -- | Dolby Digital/EX ou DTS/ES |
| Dolby Pro Logic II | -- |
| DTS Neo:6 | -- |
| Matrix 7.1 | -- |
| Sté reproduction Améliorée I | Sté reproduction Améliorée I* |
| Sté reproduction Améliorée II | Sté reproduction Améliorée II* |
| * signaux combinés-mixés |
Affichage du mode SIGNAL
Si vous appuyez sur le bouton d'Affichage [Display] de la face parlante ou sur la touche [Affich.] [Disp] de la télécommande HTR 2, l'affichage VFL indiquera le mode-voies du signal d'entrée actuellement sélectionné, au format "avant / ambiophonique subwoofer" (reportez-vous au paragraphe "4) Affichage" de la rubrique "Face Parlante" ci-dessus).
Le tableau suivant donne des exemples d'affichages obtenus avec les différents types de signaux :
Source
| Analogue | Analogue [Analog] |
| PCM Numérique / HDCD | PCM Numérique [Digital PCM] / HDCD |
| Multivoies (Dolby Digital) | Dolby D 3/2/.1 (envel. totale [full surround]) |
| Dolby D 3/1/.1 | |
| Dolby D 2/0 | |
| etc. | |
| Multivoies (DTS) | dts 3/2/.1 (envel. totale [full surround]) |
| dts 3/1/.1 | |
| dts 2/0 | |
| etc. |
Selection des MODES d'écoute
Lorsque vous appuyez sur la touche [Mode Son. Ambioph.] [Surr Mode], vous faites défiler un à un les Modes d'Écoute du T762 disponibles pour le signal d'entrée actuel. Vous obtenez aussi l'affichage du Mode d'Écoute en incrustation à l'écran (OSD).
NOTA : En changeant de type de signal d'entrée, il se peut que vous changez aussi automatiquement le Mode d'Écoute : Si le nouveau signal est un enregistrement Dolby Digital ou DTS, il appellera automatiquement son propre mode. L'inverse est vrai aussi, si Dolby Digital ou DTS était sélectionnés auparavant.
Paramétrage des MODES d'écoute
Plusieurs modes d'écoute du T762 ont une ou plusieurs variantes sélectionnables et réglables que vous pourrez modifier en fonction de votre chaîne, de l'enregistrement ou de vos goûts personnels.
Servez-vous de la touche "Mode Son. Ambioph." ["Surr Mode"] de la télécommande HTR 2, ou de la touche Mode Ambiophonique [Surround Mode] de la face parlante pour sélectionner le Mode d'Écoute que vous souhaitez afficher et écouter; ce mode sera affiché sur l'Affichage VFL du T762. Vous pouvez aussi sélectionner les variantes à l'aide des touches de curseur [< / >] de la télécommande HTR 2, pour accéder à la ligne de l'incrustation à l'écran (OSD). Utilisez les touches de curseur [ʌʌ] et [< / >] de la télécommande HTR 2 pour naviguer au sein des paramètres régulables de ce mode (s'il en existe) et pour les modifier.
NOTA : Les modifications des paramètres de Mode d'Écoute sont maintenues lorsque vous changez de mode d'écoute. Vous pouvez aussi sauvegarder un Mode d'Écoute modifié afin de pouvoir le rappeler ainsi, à l'aide d'une Configuration Prééglée (reportez-vous à la rubrique "Utilisation des Configurations Prééglées" ci-dessus).
Le mode PLII CINÉMA [MOVIES] est optimisé pour les bandes sonores de films.
Le mode PLII MUSIQUE [MUSIC] est optimisé pour les enregistrements de musique.
DIMENSION (-3 à 3): Réglez l'intensité de l'effet ambiophonique, indépendamment des niveaux relatifs des différentes voies.
LARGEUR DU CENTRE [CENTER WIDTH] (0 à 7): Modifie le "centrage fort" de l'image centrale en mélangeant progressivement du contenu monophonique centré au signal envoyé aux haut-parleurs avant gauche et droit; avec une valeur de 0, le signal monophonique est envoyé exclusivement à la voie centrale, c'est-à-dire la configuration par défaut, alors qu'une valeur de 7 génère une voie centrale fantôme à part entière.
PANorama (ACTIF/INACTIF [ON/OFF]): Ajoute un effet "ambiophonique" en envoyant une partie du contenu stéréophonique aux voies ambiophoniques.
DTS NEO:6
Le mode Neo:6 CINÉMA [MOVIES] est optimisé pour les bandes sonores de films, alors que le mode Neo:6 MUSIQUE [MUSIC] est optimisé pour les enregistements musicaux.
HDCD (Stereo PCM)
Combiné-Mixé [Downmix]
Dolby Digital
Dolby Digital EX
PLAGE DYNAMIQUE [DYN. RANGE] (25, 50, 75, 100PCT): Vous pouvez désirer la plage dynamique effective (plage subjective de faible à fort) pour la lecture des bandes sonores Dolby Digital. Pour un effet cinéma total, choisissez toujours 100PCT, c'est-à-dire la valeur par défaut. Les valeurs de 75, 50, et 25PCT réduisent progressivement la plage dynamique, augmentant ainsi le volume des sons faibles tout en limitant le volume créé des sons forts; la valeur 25PCT donnera sera la plage dynamique la plus faible et la plus adaptée aux séances tard dans la nuit, ou alors lorsque vous voulez que le dialogue reste intelligible alors que le niveau des autres sons est maintenu à un volume global faible.
Réglage "à la volée" des niveaux respectifs des VOIES
Vous avez la possibilité de modifier les niveaux relatifs des sorties centre, stéréophonique et subwoofer. Cela peut s'avérer utile dans plusieurs cas ; par exemple, si vous voulez augmenter (ou diminuer) le niveau sonore des dialogues d'un film, vous pouvez régler la voie centrale, ou si vous voulez réduire (ou augmenter) les graves profonds, vous pouvez régler le niveau du subwoofer sans avoir à accéder au menu incrusté (OSD) NIVEAUX DES VOIES [CHANNEL].
Pour régler le niveau des VOIES
Servez-vous des touches [Son. Ambioph.] [Surr.], [Centre] [Center] et [Sub] [A/V] de la télécommande pour accéder directement au réglage de ces voies, sur une plage de ±12 dB. Vous pouvez aussi régler toutes les voies à l'aide de la touche Niveaux [Levels] de la face parlante (reportez-vous à la rubrique "Face Parlante" ci-dessus), ou en accédant à la ligne [ ] du menu de Configuration [Setup] général.
Les modifications de Niveau des Voies effectues à l'aide de la télécommande HTR 2 sont retenues même si vous mettez le récepteur en mode Veille.
Les modifications de Niveau des Voies effectues à l'aide de la télécommande HTR 2 sont retenues même si vous mettez le récepteur en mode Veille.
Le réglage des voies s'ajoute à ou se sousstrait des niveaux de configuration définis en suivant la procédure d'étalonnage des niveaux du T 762, accessible en appuyant sur la touche "Test" de la télécommande HTR 2. Néanmoins, le fait de désirer une quelconque Configuration PréRéglée rétablit les valeurs stockées dans la Configuration PréRéglée.
Réglage des commandes de tonalite
Les commandes des graves et des aigus du T762 se règlent à l'aide des boutons Commandes de Tonalité [Tone Controls] (et Tonalité Neutre [Tone Defeat]) de la face parlante ; reportez-vous à la rubrique "Face Parlante" ci-dessus.
NOTA: Le réglage des graves / aigus n'affecte que les voies avant gauche/droite et affecte tous les modes d'écoute. Les réglages des graves / aigus font partie des Configurations Prérgélées : un réglage donné des graves / aigus que vous avez défini avant de mettre en mémoire une Configuration Prérgélée est rétabli chaque fois que vous rappelez cette même Configuration Prérgélée.
- Permet de commander jusqu'à 8 appareils. 44 touches de fonction. Apprend jusqu'à 352 commandes.
- Enregistre jusqu'à 44 macros, dont chacune peut composer 64 commandes.
- Fonctions d'accès direct configurables.
- Éclairage des touches avec temporisation programmable.
- Evolutive.
- Contient une bibliothèque préprogrammée de télécommandes NAD.
Aussitôt déballée, la télécommande NAD HTR 2 est déjà prête à commander le récepteur T 762 ; mais son principal atout est qu'elle constitue, à elle seule, huit télécommandes distinctes. Chacune des 8 touches de Sélection d'Appareils en haut du combiné permet d'appeler une nouvelle "page" de télécommandes à transmettre grâce aux 44 autres touches. Vous pouvez "enregistrer" des codes à partir de n'importe quel appareil télécommandé, quelle qu'en soit la marque, et les enregistrer sous une, plusieurs ou toutes ces touches. Il est évident que la démarche le plus logique consiste à enregistrer les codes de votre lecteur DVD sur la "page" de Sélection d'Appareil [DVD], ceux de votre téléviseur sur la page [TV], et ainsi de suite, mais rien n'est obligatoire : vous pouvez enregistrer n'importe quelle commande sous n'importe quelle touche de n'importe quelle page (reportez-vous à la rubrique "Apprentissage des Codes d'Autres Télécommandes" ci-dessous).
La télécommande HTR 2 est déjà préprogrammée avec un jeu complet de commandes pour le récepteur T762, à la page de Sélection d'Appareil [Ampli] [Amp], ainsi qu'avec des commandes de bibliothèque permettant de faire fonctionner la plupart des appareils NAD de type DVD, CD ou "MAGNETOPHONE" [TAPE] sur les "pages" de Sélection d'Appareils correspondantes. Ces commandes par défaut sont permanentes : Même si vous utilisez la fonction d'apprentissage pour les remplacer par d'autres commandes, les commandes sous-jacentes de la bibliothèque resteront toujours en place et vous pourrez facilement les rappeler plus tard, si jamais vous ajoutez un nouvel appareil NAD à votre chaîne (reportez-vous à la rubrique "Mode d'Effacement" ci-dessous).
NOTA : Pour une utilisation avec le T 762, vous ne devriez pas avoir besoin de reprogrammer des touches sur la page [Ampli] [Amp] de la télécommande HTR 2. Néanmoins, si vous souhaitez commander d'autres modules spécifiques de marque NAD à l'aide de la télécommande HTR 2, vous aurez peut-être besoin de charger une ou plusieurs bibliothèques de codes différentes ; reportez-vous à la rubrique "Chargement des Bibliothèques de Codes" ci-dessous.
Pour commander LET 762
La télécommande HTR 2 est divisée en deux parties principales : Les huit touches de Sélection d'Appareils en haut de la télécommande ([Ampli] [Amp], [DVD], [TV], etc.) renvoient les autres touches du combiné de télécommande à une "page" de commandes, afin de commander un appareil spécifique. Une touche Sélection d'Appareil ne fait que définir l'appareil qui sera commandé par la télécommande HTR 2 ; elle ne réalise aucune fonction sur l'appareil concerné. Toutes les autres touches sont des touches de fonction capables "d'apprendre" les codes de commande de pratiquement n'importe quelle télécommande infrarouge, ce qui vous permet d'enregistrer les commandes de vos appareils dans la télécommande HTR 2, quelle qu'en soit la marque.
Mais la télécommande HTR 2 est déjà préprogrammée pour commander le T 762. Toutes les touches de fonction sur la page de Sélection d'Appareil [Ampli] [Amp] réalisent des fonctions du T 762 (La HTR 2 peut aussi commander de nombreux autres appareils NAD, à partir de ses pages [DVD], [CD], [TUNER] et "MAGNETOPHONE" [TAPE].
Il est important de savoir que certaines touches de la télécommande HTR 2 assurent des fonctions différentes, suivant la page de Sélection d'Appareil sélectionnée. La couleur de l'étiquette sur la touche Sélection d'Appareil correspond aux étiquettes des touches de fonction. La page la plus au milieu, c'est-à-dire la touche de Sélection d'Appareil rouge [Ampli] [Amp], correspond aux étiquettes de sélection d'entrées rouges au droit des touches numériques : Lorsque la page Sélection d'Appareil [Ampli] [Amp] de la télécommande HTR 2 est active, ces touches permettent de sélectionner les entrées du récepteur. De la même façon, la "page" mauve de la touche de Sélection d'Appareil [DVD] correspond à plusieurs légendes mauves, la "page" verte de Sélection d'Appareil [TV] correspond à des légendes vertes, et ainsi de suite.
Apprentissage des CODES d'autres télécommandes
Commencez par placer la télécommande HTR 2 "nez à nez" avec la télécommande d'origine, de manière à ce que la fenêtre infrarouge de chaque télécommande se trouve à environ 5 centimètres de l'autre.
- Activez le Mode d'Apprentissage: Sur la télécommande HTR 2, appuyez simultanément sur une touche de Sélection d'Appareil et sur la touche "d'enregistrement" [●] (qui se trouve juste sous la touche «Affich.» [«Disp»]) et maintenez ces touches enfoncées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] au milieu de la télécommande HTR 2 s'allume en vert et de façon fixe.
- Appuyez sur la touche de Fonction de la télécommande HTR 2 dans laquelle vous pouvez enregistrer une commande ; la LED d'Apprentissage [Learn] devient orange.
- Appuyez de façon continue sur la touche de fonction de la télécommande d'origine : la LED d'Apprentissage [Learn] de la télécommande HTR 2 clignote pendant une ou deux secondes puis devient verte et reste allumée de façon fixe. La commande a été apprise.
- Appuyez à nouveau sur la touche de Sélection d'Appareil de la télécommande HTR 2 pour quitter le mode d'apprentissage.
Si la LED d'Apprentissage [Learn] ne clignote pas en orange, il vous faudra peut-être varier la distance entre les deux télécommandes, ou mettre des piles neuves dans les deux télécommandes. Si la LED d'Apprentissage [Learn] devient rouge au lieu de revenir verte, cela peut dire que la commande concernée n'a pas pu être enregistrée.
Annulation de l'Opération :
Vouspez annuler la configuration d'une touche en appuyant sur la touche de Sélection d'Appareil active avant la fin de la série d'apprentissage; La LED d'Apprentissage [Learn] devient rouge.
Exemple : programmation de la fonction "pause DVD" :
Positionnez la télécommande HTR 2 et la télécommande de votre lecteur DVD suivant les indications données ci-dessus.
- Sur la télécommande HTR 2, appuyez simultanément et de façon continue sur «DVD» et sur [•] (enregistrer); la LED d'Apprentissage [Learn] clignote en orange puis devient verte et reste allumée de façon fixe.
- Appuyez sur la touche [Ⅱ] (pause) de la télécommande HTR 2; la LED d'Apprentissage [Learn] devient orange.
- Appuyez de façon continue sur la touche "pause" de la télécommande du lecteur DVD ; la LED d'Apprentissage [Learn] de la télécommande HTR 2 clignote en orange puis devient verte et reste allumée de façon fixe. La commande a été apprise.
- Appuyez à nouveau sur la touche «DVD» pour quitter le mode d'apprentissage.
Accès DIRECT
La fonction "accès direct" de la télécommande HTR 2 vous permet de conserver une même touche de fonction sur plusieurs "pages" de Sélection d'Appareil différentes de manière à ce que, par exemple, la fonction «Mode Son. Envelopp.» [«Sur Mode»] du dispositif «AMPLI» [«AMP»] puisse toujours commander le T 762 alors que la page de Sélection d'Appareil DVD est active sur la télécommande.
NOTA : Les touches de Volume « Vol » de la télécommande HTR 2 sont préprogrammées en "accès direct" sur toutes les pages de Sélection d'Appareil : « Vol » agissant donc sur le volume général du T 762quel que soit l'appareil sélectionné. De la même façon, les commandes de volume des Voies «Son. Envelopp}.
[«Surr.»] «Centre» [«Center»] et «Sub» sont préprogrammées en accès direct pour tous les appareils. Il ne suit configurer un accès direct, après avoir activé le Mode d'Apprentissage et avoir appuyé sur la touche de l'emploi. L'emploi est courant en accès direct, il vous suffit d'appuyer deux fois sur la touche de sélection correspondant à l'emploi vers lequel vous pouvez un accès direct. La LED d'état devient verte ; appuyez à nouveau sur la touche de Sélection d'Appareil pour quitter le Mode d'Apprentissage.
Exemple : accès direct à la touche «mode son. envelopp.» [«surr mode»] du dispositif «AMPLI» [«AMP»] à partir de la "page" DVD :
- Sur la télécommande HTR 2, appuyez simultanément et de façon continue sur «DVD» et sur [•] (enregistrer); la LED d'Apprentissage [Learn] clignote en orange puis devient verte et reste allumée de façon fixe.
- Appuyez sur la touche «Mode Son. Envelopp.» [«Surround Mode»]; la LED d'Apprentissage [Learn] devient orange.
- Appuyez deux fois sur «Ampli» [«Amp»]; la LED d'Apprentissage [Learn] devient verte.
- Appuyez à nouveau sur la touche «DVD» pour quitter le mode d'apprentissage.
COPIE d'une commande depuis une autre TOUCHE
Vous souhaitez copier une commande de n'importe quelle touche de la télécommande HTR2 vers n'importe quelle touche. Pour copier la fonction d'une touche, après avoir accédé au Mode d'Apprentissage et avoir appuyé sur la touche vers laquelle vous souhaitez copier la commande, il vous suffit d'appuyer sur la touche à partir de laquelle vous souhaitez copier (après avoir d'abord appuyé sur la touche de Sélection d'Appareil correspondante, si la touche à copier se trouve sur une autre "page"). La LED d'état devient verte ; appuyez à nouveau sur la touche de Sélection d'Appareil pour quitter le Mode d'Apprentissage.
Exemple : pour copier la commande de pause de la page CD vers la touche AMPLI [ II ] :
- Sur la télécommande HTR 2, appuyez simultanément et de façon continue sur «Ampli» «Amp» et sur [+] (enregistrer); la LED d'Apprentissage [Learn] clignote en orange puis devient verte et reste allumée de façon fixe.
- Appuyez sur [Ⅱ] (pause); la LED d'Apprentissage [Learn] devient jaune.
- Appuyez sur «CD»; appuyez sur [Ⅲ] (pause); la LED d'Apprentissage [Learn] devient verte.
- Appuyez à nouveau sur la touche «Ampli» [«Amp»] pour quitter le mode d'apprentissage.
NOTA : Les fonctions Copie et Accès Direct se ressemblent. Néanmoins, si vous copiez une commande avant d'effacer ou d'écraser la commande d'origine (celle de la touche source), la commande copiée sur la nouvelle touche reste inchangée. Si vous créez un accès direct vers une commande avant d'effacer ou d'écraser la commande de la touche faisant l'objet de l'accès direct, les fonctions auxquelles vous accédez via l'accès direct sont, elles aussi, effacées ou écrasées.
Macro-commandes
Une "macro-commande" est une série d'au moins deux codes de télécommande émise automatiquement à partir d'une seule impulsion sur une touche. Vous pouvez, par exemple, utiliser une macro pour automatiser une simple série comme "Allumer le lecteur DVD puis appuyer sur Lecture". Ou vous pouvez compiler une macro complexe pour permettre sous tension une chaîne complète d'appareils, sélectionner une source, CHOISIR un Mode d'Écoute et lancer la lecture, le tout grâce à une seule touche macro. Chaque touche de fonction de la télécommande HTR 2 peut contenir une macro (les touches de Sélection d'Appareils ne peuvent pas contenir de macro).
NOTA : Les macros fonctionnement independamment de l'appareil actuellément selectionné..
Enregistrement de MACROS
Pour enregistrer une macro, appuyez simultanément et continuellement, pendant trois secondes, sur le bouton «MACRO» et sur la touche de fonction de la télécommande HTR 2 dans laquelle vous souhaitez enregistrer votre macro, jusqu'à ce que la LED d'état devienne verte. Le bouton macro s'allume aussi. Appuyez sur la suite de touches de fonction à enregistrer dans la macro, sans oublier de commencer par une impulsion sur la touche de Sélection d'Appareil pour chaque fonction (vous pouvez changer d'appareil aussi souvent que nécessaire) ; ce qui vous permet de créer une macro contenant des commandes correspondant à plus d'une "page" de Sélection d'Appareil. Lorsque vous avez terminé l'enregistrement de la séquence de commandes souhaitée, appuyez à nouveau sur le bouton «MACRO» pour sauvegarder la macro ; la LED d'Apprentissage [Learn] et l'éclairage du bouton «MACRO» s'éteignent.
NOTA : Chaque macro peut stocker un maximum de 64 pas de commande. Si vous dépassez ce nombre, la macro est automatiquement sauvegardée après l'ajout de la 64ème commande.
Exemple : enregistrez une macro dans la touche [0] pour allumer le t 762, sélectionner l'entrée DVD, puis lancer la lecture :
- Sur la télécommande HTR 2, appuyez simultanément et de façon continue sur «MACRO» et «0» (le zéro sur le pavé numérique) ; la LED d'Apprentissage [Learn] devient verte et reste allumée de façon fixe.
- Appuyez sur «Ampli» [«Amp»]; appuyez sur «MARCHE» [«ON»]; appuyez sur «1» ("DVD" en rouge); appuyez sur «DVD»; appuyez sur [«play»] (la LED d'Apprentissage [Learn] clignote chaque fois que vous ajoutez un pas). o exit the macro-record mode.
- Appuyez à nouveau sur «MACRO» pour quitter le mode d'enregistrement des macros.
Pour effacer une macro, procédez de la manière ci-dessus mais en n'entrant aucune commande.
Exécution des MACROS
Pour exécuter une macro, appuyez brièvement sur «MACRO» ; ce bouton s'allume pendant 5 secondes. Pendant qu'il est allumé, appuyez sur une touche HTR 2 dans laquelle vous avez déjà enregistré une macro. La macro correspondante est exécutée ; lors de l'opération de chaque pas, la touche de Sélection d'Appareil "mère" dont elle dépend s'allume brièvement ; à la fin de l'opération, le bouton «MACRO» s'éteint. Toute impulsion sur une autre touche de la télécommande HTR 2 pendant l'opération d'une macro provoquera l'arrêt de l'opération de la macro. N'oubliez pas de tenir la télécommande HTR 2, pendant toute l'opération de la macro, de manière à ce que son émetteur infrarouge puisse activer les appareils concernés.
NOTA : Lors de l'exécution d'une macro, un délai de 1 seconde est automatiquement inséré entre les commandes. Si vous posez un délai de plus d'une seconde après certaines commandes (par exemple pour permettre la mise sous tension correcte et compte d'un appareil), vous pouvez enregistrer des pas "vides" dans la macro ; pour cela, il vous suffit de changer de page de Sélection d'Appareil sans pour autant enregistrer des fonctions de commande proprement dites.
Temps d'éclairage des touches
L'éclairage des touches de la télécommande HTR 2 peut être configurée pour rester allumée pendant 0 à 9 secondes. La valeur par défaut est de 2 secondes.
Pour régler le temps d’éclairage, appuyez simultanément et continuellement, pendant 3 secondes, sur la touche «Affich.» [«Disp»] de la télécommande HTR 2 et sur une touche «0-9» du pavé numérique, c’est-à-dire sur le chiffre correspondant au temps d’éclairage souhaité ; la LED d’Apprentissage [Learn] clignote deux fois pour confirmer le nouveau réglage. Si le temps est réglé à zéro, l’éclairage ne s’allume pas du tout.
NOTA : L'éclairage des touches constitue la principale consommation de l'énergie fournie par les piles de la télécommande HTR-2. En définissant un temps d'éclairage court pour les touches, vous augmentez très sensiblement la longévité de vos piles ; en coupant complètement l'éclairage (c'est-à-dire en réglant la valeur à zéro seconde), vous augmenterez encore plus la vie de vos piles.
Rétablissement des valeurs d'origine (REMISE à zéro)
Il est possible de remettre à zéro la télécommande HTR 2 afin de rétablir ses valeurs d'origine, avec effacement de toutes les commandes programmes ("apprises"), toutes les touches copies et d'accès direct, les macros et les autres informations de configuration, ce qui a pour effet de redonner à toutes les touches leurs commandes d'origine de la bibliothèque préprogrammée. Pour effectuer une remise à zéro des valeurs d'origine, appuyez simultanément et continuellement sur les touches «MARCHE» [«ON»] et «RTN» de la télécommande HTR 2 pendant 10 secondes; la LED d'Apprentissage [Learn] commence à clignoter en vert. Relâchez les boutons «MARCHE» [«ON»] et «RTN» avant la fin du deuxième clignotement; la LED d'Apprentissage [Learn] devient rouge, pour indiquer que la télécommande a été remise à zéro.
NOTA : Vous devez obligatoirement relâcher les boutons «MARCHE» [«ON»] et «RTN» avant la fin du deuxième clignotement, sinon la remise à zéro ne s'effectuera pas; si cela arrive, reprenez la procédure entière depuis le début.
Mode d'effacement
La télécommande HTR 2 peut stocker, sur n'importe quelle touche, les commandes apprises, copiées ou provenant de la "bibliothèque par défaut". (Les commandes de la bibliothèque par défaut sont des codes NAD préprogrammés, comme par exemple les commandes sur récepteur T 762 sur la page «Ampli» [«Amp»]). Vous pouvez effacer les commandes stockées sur n'importe quelle touche, et ce par couches successives, en revenant progressivement "en arrêté" jusqu'à la commande de la bibliothèque par défaut, de manière à effacer les commandes apprises, les fonctions d'accès direct et les touches copiées.
NOTA : Il est impossible d'effacer les commandes de la bibliothèque par défaut. Vous ne risquez donc aucune perte irrécupérable lorsque vous utilisez le Mode d'Effacement.
Pour accéder au Mode d'Effacement, appuyez simultanément et continuellement sur la touche de Sélection d'Appareil souhaitée et sur la touche «RTN», pendant 3 secondes ; la LED d'Apprentissage [Learn] devient verte. Appuyez sur la touche de fonction dont vous pouvez effacer le commande ; la LED d'Apprentissage [Learn] clignote. Le nombre de clignotements indique le type de fonction devenue active (reportez-vous au tableau ci-dessous). Appuyez à nouveau sur la touche de Sélection d'Appareil pour quitter le Mode d'Effacement.
NOTA : Vous pouvez effacer plusieurs commandes de touches de fonction sur la même "page" de Sélection d'Appareil, mais pour en effacer sur plus d'une page de Sélection d'Appareil, vous devez quitter le Mode d'Effacement, accéder à la page voulue, puis rappeler le Mode d'Effacement.
Type de commande
1 Commande de la bibliothèque par défaut 2 Commande copiée depuis la bibliothèque par défaut 3 Commande programmée (apprise)
Chargement de bibliotheques de CODES
La télécommande HTR 2 peut stocker en mémoire une bibliothèque de codes NAD par défaut sur chacune de ses "pages" de Sélection d'Appareils. Si la bibliothèque par défaut d'origine ne commande pas votre lecteur CD, platine à cassettes, lecteur DVD ou autre appareil NAD, appliquez la procédure suivante pour changer de bibliothèque de codes.
Vérifiez d'abord que l'appareil que vous voulez commander avec la télécommande HTR 2 est branché au secteur et qu'il est sous tension (en "marche" et non en "veille"). Pour accéder au Mode Bibliothèque de la télécommande HTR 2, appuyez simultanément sur la touche de Sélection d'Appareil souhaitée et sur la touche «Prérégl. A/V» [«A/V Preset»] et maintenez ces touches enfoncées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] passe au vert. En maintenant la télécommande HTR 2 pointée vers l'appareil, entrez le premier code à trois chiffres correspondant à votre appareil que vous trouvez dans le tableau ci-dessous. Si l'appareil s'éteint, appuyez sur «Entrez» [«Enter»] pour accepter ce numéro de bibliothèque de codes et quitter le Mode Bibliothèque. Si l'appareil ne s'éteint pas, entrez le code à trois chiffres suivant du tableau. Lorsque vous entrez le chiffre correct, l'appareil s'éteint ; appuyez alors sur «Entrez» [«Enter»] pour accepter ce numéro de bibliothèque de codes et quitter le Mode Bibli.
Appareil de marque NAD
Lecteur CD (nouveau)
Lecteur CD (ancien)
MAGNETOPHONE
Platine cassettes B
Platine cassettes A
DVD
T562
T550, L55
T512, T531, T532
T571, T572
Mode recherche
Sieldomes codes du tableau, une fois entrés, ne permettent à la télécommande de mettre l'appareil sous tension, et que vous êtes tout à fait certain d'avoir appliqué la procédure ci-dessus en entier et de façon précise, vous pouvez essayer la méthode de "recherche" suivante:
Accédez au Mode Bibliothèque en appuyant simultanément sur la touche de Sélection d'Appareil souhaitée et sur la touche «PréprégL. A/V» [«A/V Preset»] et maintenez ces touches enfoncées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] passe au vert. Maintenant appuyez continuellement sur la touche [A] (ou [V]) de la télécommande HTR 2; la télécommande fera défiler tous les codes disponibles à une vitesse d'environ 1 code par seconde. Lorsque l'appareil s'éteint, relâchez immédiatement la touche curseur; appuyez sur «Entrée» [«Enter»] pour accepter ce numéro de bibliothèque de codes et quitter le Mode Bibliothèque. Essayez quelques commandes; s'il s'avère que vous avez dépassé la bibliothèque de codes nécessaire, rappelez le Mode Bibliothèque et utilisez la touche curseur pour revenir en arrière.
NOTA : Il arrive que le mode recherche trouve des bibliothèques de codes qui commandent, tout au moins partiellement, certains appareils de marques autres que NAD. Vous pouvez bien entendu exploiter de telles fonctions dans la mesure où vous les trouvez. Néanmoins, comme nous ne pouvons garantir la complétude ou la précision que des bibliothèques NAD, nous ne pouvons assurer aucune support pour le fonctionnement de la télécommande HTR 2 avec des appareils d'autres marques.
Contrôle du numéro de la bibliothèque de codes
Vous pouvez vérifier le numéro de la bibliothèque de codes active sur n'importe quelle touche de Sélection d'Appareil en procédant de la manière suivante. Accédez au Mode Bibliothèque en appuyant simultanément sur la touche de Sélection d'Appareil de l'appareil souhaité et sur la touche «Préreg. A/V» [«A/V Preset»] et maintenez ces touches enfoncées pendant 3 secondes, jusqu'à ce que la LED d'Apprentissage [Learn] passe au vert. Appuyez sur la touche «Affich.» [«Disp»]; la télécommande HTR indique la bibliothèque de codes active en faisant clignoter ses touches «Bande Magnétique» [«Tape»], «Magnétoscope» [«VCR»], et «MACRO». Par exemple, pour indiquer la bibliothèque de codes N0 501, la télécommande HTR 2 fera clignoter la touche «Bande Magnétique» [«Tape»] 5 fois, puis marquera une pause, puis fera clignoter la touche «MACRO» une fois. Il sera sans doute utile de noter les nombres des bibliothèques de codes de vos appareils.
Mode d'emploi
Programmer / Copier / Accès Direct
Mode d'Effacement
Enregistrement de Macro
Mode Bibliothèque
Temps de Rétro-éclairage
Rétablissement des valeurs d'origine
(réinitialisation)
Touches sur lesquelles il faut appuyer (pendant 3 secondes)
Touche d'Appareil + Touche Enregistrement
Touche Appareil + touche Retour
Bouton Macro + Touche de Fonction
Touche d'Appareil + touche de Configuration Préréglée
Touche d'Affichage + Touche Numérique
(reports you to rubrique "Rétablissement des valeurs)
d'origine ci-dessus)
Utilisation de la télécommande ZR 2
La télécommande ZR 2 est compacte et discrète. Elle permet de contrôler le T762 à partir d'autres pièces que la pièce principale. La télécommande ZR 2 permet un contrôle séparé total de la sélection de source en dehors de la pièce principale. Ceci signifie que l'entrée de zone peut être complètement différente, audio et vidéo, de l'entrée principale et qu'il en est de même pour les niveaux de son correspondants. Si vous souhaitez utiliser la même source que dans la pièce principale, la télécommande ZR 2 dispose d'une touche [LOCAL] qui permet une écoute simultanée mais avec des niveaux de son séparés.
L'affichage frontal fluorescent du T762 indiquera l'activité de la zone de contrôle afin que les occupants de la pièce principale soient informés de la zone d'activité de la télécommande. De plus, s'il n'y a pas d'activité dans la pièce principale, seul l'indicateur de zone sera actif sur l'affichage fluorescent du T762.
Configuration des asservissements
La sortie ASSERVISSEMENTS [TRIGGER] du récepteur T 762 peut être affectée à n'importe laquelle des six entrées AV : DVD, SAT, MAGNETOSCOPE [VCR], VIDEO 4-6. Chaque fois que l'entrée affectée est sélectionnée, soit manuellement, soit par rappel d'une Configuration Présélectionnée, la sortie ASSERVISSEMENTS [TRIGGER] génère une tension de +12 Vcc, utilisable pour activer un appareil ou système relié à cette sortie. Consultez votre spécialiste audio NAD pour plus d'informations.
Assigner la SORTIE de déclenchement
À partir du menu principal du panneau d'affichage, sélectionnez à l'aide des touches [ANV] et [< / >] ; utilisez les mêmes touches pour afficher les lignes. Vous pouvez sélectionner l'entrée vidéo (DVD, SAT, VCR, ou VIDEO 4-6) que vous souhaitez assigner à la sortie TRIGGER 1. De plus, la sortie de déclenchement (Trigger) 1 ou 2 peut être assignée à la pièce principale ou aux deux emplacements. Voir OPTIONS AVANCEES pour plus de détails sur le réglage. Sélectionnez pour enregistrer le déclenchement assigné.
| PROBLÈME | CAUSE(S) POSSIBLE(S) | SOLUTIONS(S) POSSIBLE(S) |
| AUCUN SON SUR AUCUNE VOIE | L'alimentation secteur est débranchéeL'appareil n'est pas sous tensionLa prise murale n'est pas alimentéeLe Moniteur de Bande est activé | Vérifiez le cable secteur, son branchement et la prise muraleDésactivez le Moniteur de Bande |
| AUCUN SON SUR CERTAINES VOIES | Câbles défectueux / manquantsLes voies sont définies comme "Aucun" dans le menu de <Configuration des Haut-Parleurs [<Speaker Settings>]L'amélificateur de puissance ou les liaisons haut-parleurs sont défectueux | Vérifiez les câblesVérifiez le menu <Configuration des Haut- parleurs [<Speaker Settings>]Vérifiez l'amélificateur de puissance, le câblage et les haut-parleurs |
| AUCUN SON SUR LES VOIES DE SONORISATION ENVELOPPANTE | Aucun mode d'écoute avec sonorisation enveloppante n'est actifLes voies de sonorisation enveloppante sont définies comme "Aucun" dans le menu <Configuration des Haut-Parleurs [<Speaker Settings>]Le niveau des voies de sonorisation enveloppante est réglié trop bas dans le menu <Niveau des Voies>[Channel Levels>] | Sélectionnez le mode d'écoute appropriéCorrigez la <Configuration des Haut-Parleurs [<Speaker Settings>] ou les <Niveau des Voies>[Channel Levels>] |
| AUCUN SON DU SUBWOOFER | Le subwoofer est étient, n'est pas alimenté ou est mal brancheLe subwoofer est défini comme "Inactif" dans le menu <Configuration des Haut- Parleurs [<Speaker Settings>]Le niveau du subwoofer est réglié trop bas dans le menu <Niveau des Voies>[Channel Levels>] | Mettez le subwoofer sous tension, vérifie la prise murale alimentant le subwoofer, vérifie les branchementsCorrigez la <Configuration des Haut-Parleurs [<Speaker Settings>] ou les <Niveau des Voies>[Channel Levels>] |
| AUCUN SON SUR LA VOIE CENTRALE | La source est un enregistrement 2/0 (etc.) Dolby Digital or DTS sans voie centraleLa voie centrale est défini comme "Aucun" dans le menu de <Configuration des Haut- Parleurs [<Speaker Settings>]Le niveau de la voie centrale est réglié trop bas dans le menu <Niveau des Voies>[Channel Levels>] | Utilisez un enregistrement 5.1-voies ou selectionnez le mode Dolby Pro Logic ou MonoCorrigez la <Configuration des Haut-Parleurs [<Speaker Settings>] ou les <Niveau des Voies>[Channel Levels>] |
| PAS DE DOLBY DIGITAL/DTS | La sortie numérique de la source n'est pas reliée à une entree numérique du T 762L'apparil source n'est pas configuré pour produire une sortie numérique multivoies | Vérifiezlez branchementsVérifiez la configuration de l'apparéil source |
| LE T 762 NE RÉAGIT PAS À LA TÉLÉCOMMANDE HTR 2 | Les batteries sont à plat ou ne sont pas correctement inséréesLa fenêtre IR émettrice de la télécommande, ou la fenêtre IR de réception du T 762 est obstruéeLa face parlante du T 762 est située sous une lumière ambiente très forté ou est exposé directement aux rayons du soleil | Vérifiez les pilesVérifiez les fenétres IR et assurez-vous que l'espace entre la télécommande et le T 762 est dégagéRéduisez l'éclairage de la pièce ou son exposition au soleil |
| LE T 762 NE RÉAGIT PAS AUX COMMANDES DE LA FACE PARLANTE | Erreur de microprocesseurLe T 762 a peut-être surchauffé | Désalimentez le T762 en utilisant le bouton d'Alimentation [Power] sur la face parlante, et débranchez-le de la prise secteur muraleattendez cinq minutes, rebranchez le T762, puis mettez-le sous tension. |
| OU DE LA TÉLÉCOMMANDE | L'ENTREE-SORTIE ASSERVISSEMENT 12 V [12 V TRIGGER IN/OUT] est en position AUTO ou Marche | Mettez en position ARRÊT [OFF] |
RéCEPTEUR A/V À SONORISATION ENVELOPPANTE T762
| Section Amplificateur | |
| Puisance de sortie en Mode Stéréo | |
| (8 ohms dans les limites de la distorsion nominale) | 2 x 120W |
| Puisance dynamique IHF ; 8 ohms | 2 x 180 W (23 dBW) |
| Puisance dynamique IHF ; 4 ohms | 2 x 230 W (24 dBW) |
| Puisance de sortie en Mode Sonorisation Enveloppante | 6 x 100W |
| Distorsion harmonique totale à la puissance nominale | 0.08% |
| Distorsion IM à la puissance nominale | 0.08% |
| Facteur d'amortissement 8 ohms | 60 |
| Sensibilité et impédance à l'entrée | 200mV / 50k ohms |
| Réponse de fréquence | 5 to 20,000 Hz ±0.8dB |
| Rapport signal/bruit ; ref puissance nominale / 8 ohms (A-WTD) | >90dB |
| Rapport signal/bruit ; ref 1 W / 8 ohms (A-WTD) | >80dB |
| Télécommande | HTR 2 / ZR 2 |
| Section Tuner | |
| Sensibilité de l'entrée, Mono | 16.1dBf |
| 50 dB Stéréo : | 36.1dBf |
| Distorsion Harmonique ; FM Mono | 0.25% |
| Distorsion Harmonique ; FM Stéréo | 0.5% |
| Rapport signal/bruit : Mono | 60dB |
| Rapport signal/bruit : Stéréo | 55dB |
| Déparation stéréo à 1 kHz | 40dB |
| Réponse de Fréquence ; ±1,5 dB | 30Hz - 15kHz |
| Caracteristiques Physiques | |
| Dimensions (L x H x P) | 17-1/8 x 5-3/8 x 16.5-3/4" (435 x 168 x 419 mm) |
| Masse nette | 40.7 lbs (18.5 kg) |
| Masse en condition d'expédition | 46.2 lbs (21 kg) |
Les caractéristiques de ce matériel peuvent être modifiées sans préavis. Pour la documentation au dernier indice et les caractéristiques les plus récentes, veuillez vous connecter sur www.nadelectronics.com, où vous trouvez les dernières informations concernant votre T762.
NAD
