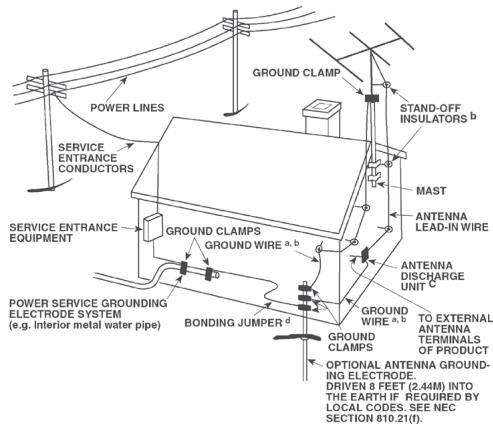

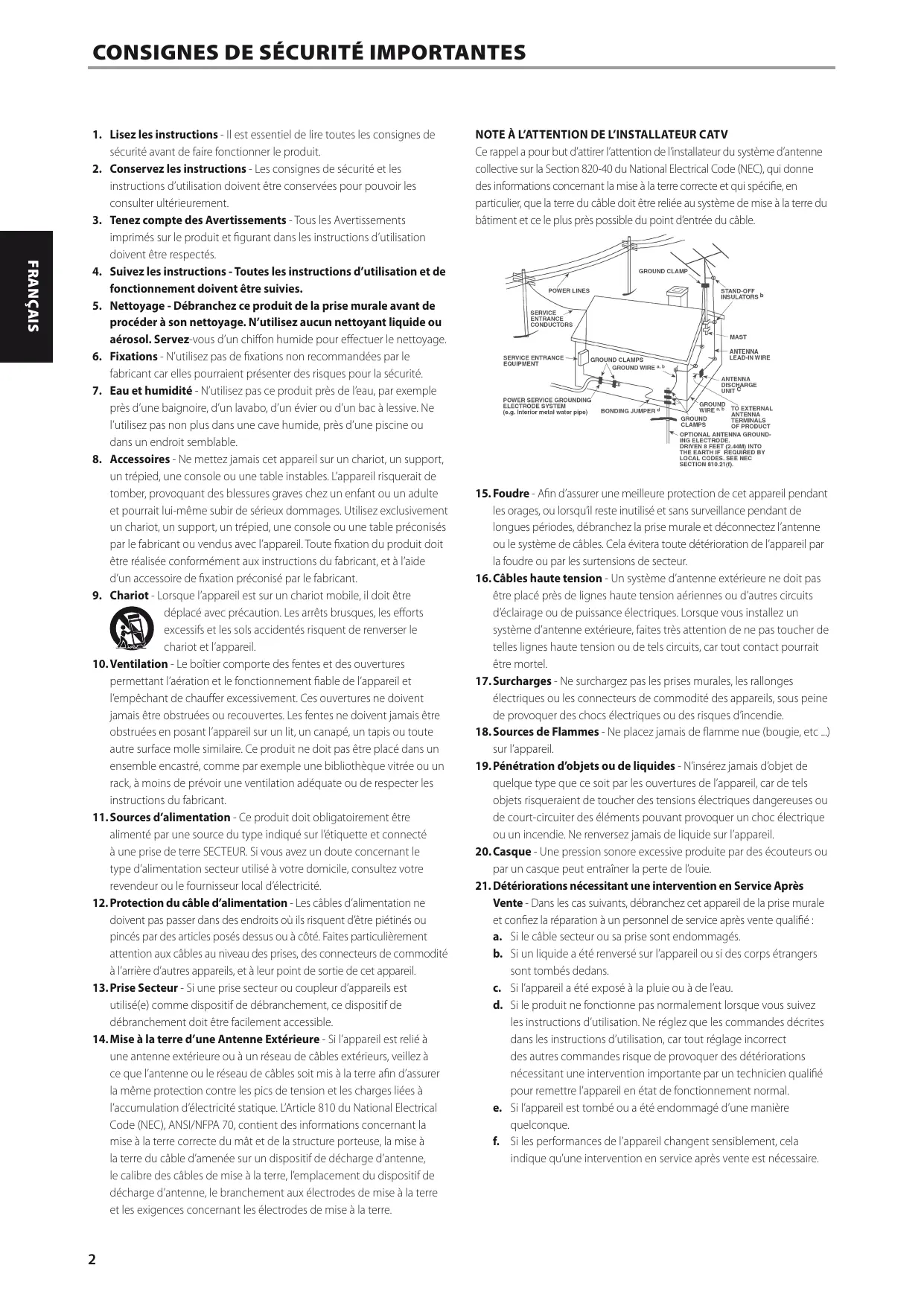

NOTE À L'ATTENTION DE L'INSTALLATEUR CATV

Ce rappel a pour but d'attirer l'attention de l'installateur du système d'antenne collective sur la Section 820-40 du National Electrical Code (NEC), qui donne des informations concernant la mise à la terre correcte et qui spécifie,en particulier, que la terre du céble doit être reliée au système de mise à la terre du bâtiment et ce le plus près possible du point d'entrée du câble

15. Foudre - Afin d'assurer une meilleure protection de cet appareil pendant

les orages, ou lorsqu'il reste inutlisé et sans surveillance pendant de longues périodes, débranchez la prise murale et déconnectez l'antenne ou le système de câbles. Cela éviter toute détérioration de l'appareil par la foudre ou par les surtensions de secteur. 16.Cäbles haute tension - Un système d'antenne extérieure ne doit pas être placé près de lignes haute tension aériennes ou d'autres circuits d'éclairage ou de puissance électriques. Lorsque vous installez un système d'antenne extérieure, faites très attention de ne pas toucher de telles lignes haute tension ou de tels circuits, car tout contact pourrait être mortel. 17.Surcharges - Ne surchargez pas les prises murales, les rallonges électriques ou les connecteurs de commodité des appareils, sous peine de provoquer des chocs électriques ou des risques d'incendie. 18.Sources de Flammes - Ne placez jamais de flamme nue (bougie, etc.) sur l'appareil 19.Pénétration d'objets ou de liquides - N'nsérez jamais d'objet de quelque type que ce soit par les ouvertures de l'appareil, car de tels objets risqueraient de toucher des tensions électriques dangereuses ou de court-circuiter des éléments pouvant provoquer un choc électrique ou un incendie. Ne renversez jamais de liquide sur l'appareil

20. Casque - Une pression sonore excessive produite par des écouteurs ou

par un casque peut entrainer la perte de louie. 21.Détériorations nécessitant une intervention en Service Après Vente - Dans les cas suivants, débranchez cet appareil de la prise murale et confez la réparation à un personnel de service après vente qualifié a. Sile câble secteur ou sa prise sont endommagés. b. Siunliquide a été renversé sur l'appareil ou si des corps étrangers sont tombés dedans. € Si l'appareil a été exposé à la pluie ou à de l'eau d. Sile produit ne fonctionne pas normalement lorsque vous suivez les instructions d'utilisation. Ne réglez que les commandes décrites dans les instructions d'utilisation, car tout réglage incorrect des autres commandes risque de provoquer des détériorations nécessitant une intervention importante par un technicien qualifié pour remettre l'appareil en état de fonctionnement normal Si l'appareil est tombé ou a été endommagé d'une manière quelconque. £._ Siles performances de l'appareil changent sensiblement, cela indique qu'une intervention en service après vente est nécessaire.

22.Pièces de rechange - Lorsque des pièces de rechange sont nécessaires, veillez à ce que le technicien utilise des pièces de rechange préconisées par le fabricant ou ayant des caractéristiques identiques. Toute pièce non autorisée risque de provoquer un incendie, un choc électrique ou d'autres dangers. 23.Élimination des piles usagées - Lorsque vous vous débarrassez des piles usagées, veuillez vous conformer aux règles gouvernementales ou aux règles définies pas les instructions publiques relatives à l'environnement applicables à votre pays ou à votre région.

24. Contrôle de sécurité - Après toute intervention d'entretien ou de

réparation sur cet appareil, demandez au technicien d'effectuer des contrôles de sécurité afin de s'assurer que le produit est en bon état de fonctionnement. 25.Fixation au mur ou au plafond - L'appareil ne doit être fixé au mur ou au plafond que suivant les recommandations du fabricant ATTENTION DANGER Le symbole de l'éclair avec une flèche à son extrémité, dans un triangle équilatéral, a pour but d'avertir l'utilisateur de la présence d'une « tension électrique dangereuse » et non- isolée à l'intérieur de l'enceinte de l'appareil, qui peut être suffisamment puissante pour constituer un risque de choc électrique pour les personnes. Le point d'exclamation dans un triangle équilatéral a pour but d'avertir l'utilisateur que la documentation livrée avec l'appareil contient des instructions importantes concernant l'utilisation et l'entretien: CAUTION

Afin d'assurer une ventilation correcte, faites attention de laisser un espace dégagé autour de l'appareil. Les dimensions de cet espace (mesurées par rapport à l'encombrement maximum l'appareil, y compris les parties saillantes) doivent être au moins égales aux valeurs indiquées ci-dessous Panneaux Gauche et Droit : 10 cm Panneau arrière : 10 cm Panneau supérieur: 10 cm INFORMATIONS IMPORTANTES POUR LES CLIENTS AU ROYAUME UNI NE COUPEZ PAS la prise secteur moule sur le câble d'alimentation de cet appareil ia prise secteur de l'appareil ne convient pas aux prises murales de votre domicile, ou sile câble d'alimentation est trop court pour atteindre une prise murale, achetez une rallonge homologuée ou consultez votre revendeur. Si prise secteur moulée a néanmoins été coupée du câble d'alimentation, ÔTEZ LE FUSIBLE et jetez immédiatement la prise, afin d'éviter tout risque de choc électrique en cas de branchement par inadvertance sur une prise murale. Sice produit niest pas livré avec une prise secteur ou alors sil s'avère nécessaire d'en monter une, suivez les instructions données ci-dessous IMPORTANT NE BRANCHEZ AUCUN fi sur la plus grosse fiche, repérée par la lettre « E » ou par le symbole de sécurité représentant la terre, ou de couleur VERTE ou VERT ET JAUNE. Les couleurs des conducteurs dans le câble secteur de ce produit sont conformes au code suivant

Dans la mesure où ces couleurs ne corespondront peut-être pas aux couleurs des fiches dans votre prise secteur à monter, procédez comme indiqué ci-dessous + Le fil BLEU doit être relié à la fiche repérée par la lettre «N » ou de couleur noire + Le fil MARRON doit être relié à la fiche repérée par la lettre « L» ou de couleur rouge. + Lorsque vous remplacez le fusible, utilisez exclusivement un fusible homologué de calibre et de type corrects; faites attention de bien remettre le cache fusible. EN CAS DE DOUTE, FAITES APPEL A UN ÉLECTRICIEN COMPÉTANT. € Ce produit a été fabriqué de manière à être conforme aux exigences concernant les interférences radio de la DIRECTIVE CEE 2004/108/EC.

NOTES CONCERNANT LA PROTECTION DE L'ENVIRONNEMENT

À la fin de sa vie utile, i ne faut pas jeter ce produit avec les déchets ménagers. I faut l'apparter à un point de collecte pour le recyclage des matériels électriques et électroniques Le symbole figurant sur le produit, dans le manuel de PR anisaeur et sur l'emballage vous indique cette obligation. Les matériaux sont réutilisables conformément aux marquages qui figurent dessus. Grâce au recyclage des matières premières, ou aux autres formes de recyclage de produits anciens, vous apportez une contribution importante à la protection de notre environnement. Votre administration locale pourra vous indiquer où se trouve le point de collecte de déchets concerné. PRENEZ NOTE DU NUMÉRO DE MODÈLE DE VOTRE APPAREIL (TOUT DE SUITE, PENDANT QU'IL EST ENCORE VISIBLE). Le numéro de modèle et le numéro de série de votre nouveau T 175 se trouvent à l'arrière de l'enceinte de celui-ci. Pour vous faciliter l'accès à ces références, nous vous suggérons de les noter ici N° de Modèle N° de Série NAD est une marque de commerce de NAD Electronics International, une ditsion de Lenbrook Industries Limited Tous droits réservés 2010, NAD Electro 5 Inter sional, une division de Lenbrock Industries Limited

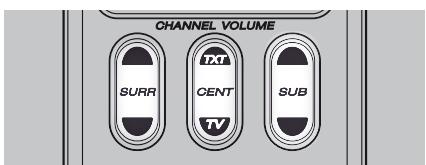

RÉGLAGE « À LA VOLÉE » DES NIVEAUX RESPECTIFS DES VOIES …. 27

NOUS VOUS REMERCIONS D'AVOIR CHOISI NAD. Le Tuner Préamplificateur AWT 175 est un produit d'avant garde doté de capacités très évoluées — ist pourtant simple et facile à utiliser, car nous avons vraiment tout fait pour cela. Le T 175 offre une gamme d'options réellement utiles, aussi bien pour l'écoute en stéréo que pour l'ambiophonie, gréce à ses puissantes capacités de traitement des signaux et d'un ensemble de circuits audionumériques d'une précision magnifique. Nous avons pris grand soin de faire du 175 un appareil aussi transparent musicalement, fidèle à chaque détail vidéo et précis spatialement que possible, en y incorporant beaucoup de ce que notre expérience d'un quart de siècle nous a appris en terme de conception de composants audio, vidéo et de home-cinéma. Pour ce produit comme pour tous les autres produits NAD, notre philosophie de conception « La Musique d'Abord » a été la ligne directrice dans la conception duT 175 ;ilvous offrira donc, pendant de très nombreuses années, à la fois ce

DÉPANNAGE CARACTÉRISTIQUES . quiexiste de plus évolué en matière de cinéma à domicile avec ambiophonie etune reproduction musicale de qualité audiophile. Nous vous recommandons vivement de consacrer tout de suite quelques minutes à la lecture de l'intégralité de ce manuel. Si vous investissez un petit peu de temps maintenant, en amont, vous en économiserez beaucoup ultérieurement ; de plus, vous apprendrez à tirer tous les avantages de votre achat d'un NADT 175 et à profiter pleinement de ce module puissant et flexible pour chaîne de cinéma à domicile. Une dernière chose : Nous vous conseillons d'enregistrer votre achat du T175 sur le site Web de NAD http ://NADelectronics.com/w/Registration.html Pour toute information concernant la garantie, veuillez prendre contact avec votre revendeur local

INTRODUCTION LeT 175 fait partie des Tuner Préamplificateur AM les plus puissants et élaborés que l'on puisse acheter, mais nous avons aussi consacré un travail considérable à l'objectif d'en faire l'un des éléments de cinéma à domicile les plus musicalement transparents ; c'est cela que nous voulons dire quand nous parlons de la philosophie de conception « La Musique d'abord » de NAD. Voici quelques exemples des très nombreuses qualités du T 175 + Les composants hautes performances, systématiquement utlisés pour réaliser les circuits audio analogiques du T 175, garantissent une qualité maximale pour toutes les sources, y compris les sources analogiques multivoies comme les DVD-Audio ou les SACD. +__ Les jacks de sortie préampli donnent un maximum de possibilités d'expansion de votre chaîne. + Alimentation préampli et vidéo de Zone avec commande d'asservissement 12 V CC affectable + Un port RS-232 permettant une commande des zones à l'aide d'un compatible PC fonctionnant sous Windows’. + Tous les connecteurs de l'appareil sont dorés à l'or fin, afin de garantir une intégrité maximale des signaux E.A.R.S. ET DIGITAL SURROUND L'un des éléments clés des capacités musicales uniques du T 175 est le Système de Reproduction Améliorée de l'Ambiance [Enhanced Ambience Recovery System (EARS), breveté par NAD. À l'opposé de la plupart des modes d'ambiophonie musicale de type « synthèse d'environnement, » le système EARS exploite la grande puissance DSP du T 175 pour canaliser le contenu ambiance, qui est « codé » dans presque tous les enregistrements d'acoustique naturel, vers les haut-parleurs appropriés (principaux, central et ambiophoniques), sans avoir recours à des réverbérations ou à des régénérations créées artificiellement. l'ambiance naturelle d'EARS donne un mode ambiophonique subtil mais exceptionnellement efficace, qui améliore naturellement la représentation spatiale pour satisfaire au mieux l'auditeur exigeant lorsqu'il écoute de la musique. Les modes Dolby Pro Logic Ilx Music et DTS Neo: 6 Music permettent, eux aussi, de créer une ambiance très agréable à partir de sources 2-voies. Côté numérique leT 175 allie un traitement DSP à des vitesses extraordinairement élevées grâce à l'un des « moteurs » DSP les plus évolués du marché et doté, sur toutes les voies, de convertisseurs N/A capables d'un échantillonnage sur 24 bits, à 192 kHz. Une seule et même horloge maîtresse, de haute précision, synchronise tous les circuits numériques afin d'éliminer les erreurs de synchronisation (instabilités) qui peuvent compromettre les performances sonores. Résultat : un décodage ambiophonique réellement à la pointe du progrès, à partir de sources Dolby Digital et DTS, ainsi qu'une reproduction en mode 6.1/7. voies, le tout avec une qualité sonore réellement supérieure dans tous les modes. À PROPOS DUT 175 FACILITÉ D'UTILISATION Les performances sonores du T 175 sont e fruit d'un travail considérable de la part de NAD, mais nous n'avons pas non plus ménagé nos peines pour faire de ce Tuner Préamplcateur un produit particulièrement facile à utliser. Sa conception est d'une simplicité hors pair pour un appareil si sophistiqué, ete fonctionnement de la télécommande universelle HTRC 1 estaussitrès facile à comprendre, comme le sont la face parlante du 175 lui-même etles incrustations à l'écran. Son système de « configurations préréglées » ou « Presets,» simple mal très puissant, vous permettra de mettre au point votre configuration d'écoute en fonction de différentes conditions ambiantes, des sources ou même de l'audhtoire, et de rappeler ces paremétrages multiples par une simple impulsion sur une touche.

[ra INTÉGRATION LeT 175 comporte de nombreuses options très souples d'intégration à votre chaîne, grâce à ses sorties et son entrée d'asservissement 12 Vcc paramétrables, ou encore via son protocole normalisé de communications IR entre modules. Les sorties d'asservissement CC sont affectables à des emplacements Locaux et/ou de Zone. ZONE LeT 175 est équipé de rois Zones configurables qui exploitent pleinement es sorties vidéo et audio de niveau préampli. La télécommande ZR 4 vous permet d'accéder librement aux applications de Zone 2, y compris l'accès à l'Arét/Marche, au volume et à toutes ls entrées de sources. La Zone 3 et la Zone 4 doivent être configurées et gérées via le menu O$D de Zone approprié, en utilisant es touches de navigation dl la face parlante ainsi que les touches correspondantes de la télécommande HTRC 1 RS232 Vous pouvez configurer votre chaîne en toute souplesse, grâce à l'interface RS-232. Cette interface permet de télécommander toutes les fonctions du T 175 depuis nimporte où, viale PC. NAD est aussi un des partenaires certifiés d'AMX et de Crestron et ses produits supportent toutes les fonctions de ces appareils externes. Consulter le site NAD pour connaître là compatibilité d'AMX et de Crestron avec NAD. Consultez votre spécialiste audio NAD pour plus d'informations. À PROPOS DE LA TÉLÉCOMMANDE DE CHAÎNE HTRC 1 Dans l'emballage de votre T 175, vous trouverez la télécommande NAD HTRC 1, une télécommande de chaîne complète spécialement conçue pour être face à utiliser et facile à comprendre. Lisez bien la rubrique « Fonctionnement de la Télécommande HTRC 1,» afin de vous familiariser avec la disposition etles fonctions de la télécommande avant de procéder à la configuration de votre T175. Vous pouvez choisir d'utiliser votre télécommande HTRC 1 comme outil principal de commande de votre chaîne AW au grand complet. Vous pouvez utilisera télécommande HTRC 1 pour commander d'autres modules NAD ou de marques différentes, comme par exemple un lecteur de DVD/CD,un téléviseur, un récepteur satelite / tuner HDTV, un magnétoscope ou pratiquement importe quel appareil pouvant être commandé à l'aide d'une télécommande infrarouge

SIVÈNVUA INTRODUCTION POUR COMMENCER CE QUE VOUS TROUVEREZ DANS LE CARTON Dans l'emballage de votre T 175, vous trouverez + Une antenne cadre AM + Une antenne filaire FM, sous forme de câble plat, équipée d'un adaptateur « balun » + Un câble secteur déconnectable (si vous le souhaitez, vous pourrez remplacer le câble fourni par n'importe quel autre câble secteur aux normes CE, d'une puissance appropriée) + La télécommande HTRC 1, livrée avec 4 (quatre) piles de type AA + La télécommande de zone ZR 4 livrée avec une pile 3V CR2025 + Ce manuel d'utilisation CONSERVEZ L'EMBALLAGE Veuillez conserver le carton ainsi que tous les éléments de calage et de protection utilisés pour vous livrer votre T 175 . Si vous déménagez ou si vous avez besoin de transporter votre T 175, c'est de loin le moyen le plus fiable pour le protéger Trop souvent nous avons constaté que des éléments en parfait état ont été endommagés lors du transport à cause d'un carton inapproprié. Sil vous plaît, pensez à conserver l'emballage !

CHOIX D'UN EMPLACEMENT

Choisissez un emplacement bien aéré (avec un dégagement d'au moins 7 à 10 cm sur les cotés et derrière) et assurez-vous que la ligne de visée entre la face parlante du 175 et l'endroit principal d'écoute est dégagé et que la distance est inférieure ou égale à 8 mètres ; cela garantir le bon fonctionnement de la télécommande infrarouge. Le T 175 dégage un peu de chaleur - mais rien de suffisant pour nuire au bon fonctionnement des éléments situés à proximité. Vous pouvez, sans aucun problème, poser le T 175 sur d'autres éléments de votre chaîne, mais il faut en principe éviter de faire l'inverse.

Dans l'emballage de votre T 175, vous trouverez un Guide de Mise en Marche Rapide qui vous guidera pour réaliser les configurations et réglages typiques avec vos appareils auxiliaires. En plus des procédures de mise en marche, le Guide de Mise en Marche Rapide énumère aussi le contenu de votre emballage T 175.LeT 175 est configuré de la façon suivante par défaut Source Entrée Audio Entrée Vidéo Source 1 Entrée HDMI Entrée HDMI 1 2 Entrée Audio 1 &, Entrée Optique 2/ ie 2 Source2 ; Entrée Vidéo Décomposée 2 4 Entrée Audio 2 El ses Entrée Coaxale 3/ Entrées dés na me Entrée Audio 3 metres Source4 Entrée Audio 4 Entré Vidéo 4 iPod Entrée Audio 5 Entrées Vidéo 5 Source7 Entrée 7.1 Entrée Vidéo Décomposée 3 | Entrée Optique Face Parlante/ Entrée Audio LL Entrée Face Parlante Entré Vidéo 3 Face Parlante Face Pariante Lecteur P ” We Entré Audio MP Tuner Pour la sortie vidéo, sélectionnez le format de qualité vidéo le plus élevé sur votre moniteur/téléviseur etutilisez-le pour la connexion Sortie Moniteur [Moniteur Out] du 175 au téléviseur/moniteur. Dans la plupart des cas, s'agira de HDMI, mais pour d'autres téléviseurs/moniteurs sans entrée HDMI les meilleures connexions par ordre prioritaire de qualité vidéo seraient les entrées vidéo en composantes, sidéo et vidéo composite. Pour savoir comment modifier la configuration par défaut ci-dessus, et pour vous permettre de mieux comprendre la configuration des sources, veuillez consulter la rubrique concernant la « Configuration des Sources » de la discussion concernant le « Menu de Configuration » REMARQUE Lentrée numérique aura toujours la priorité sur l'entrée audio analogique, même si les deux signaux sont présents.

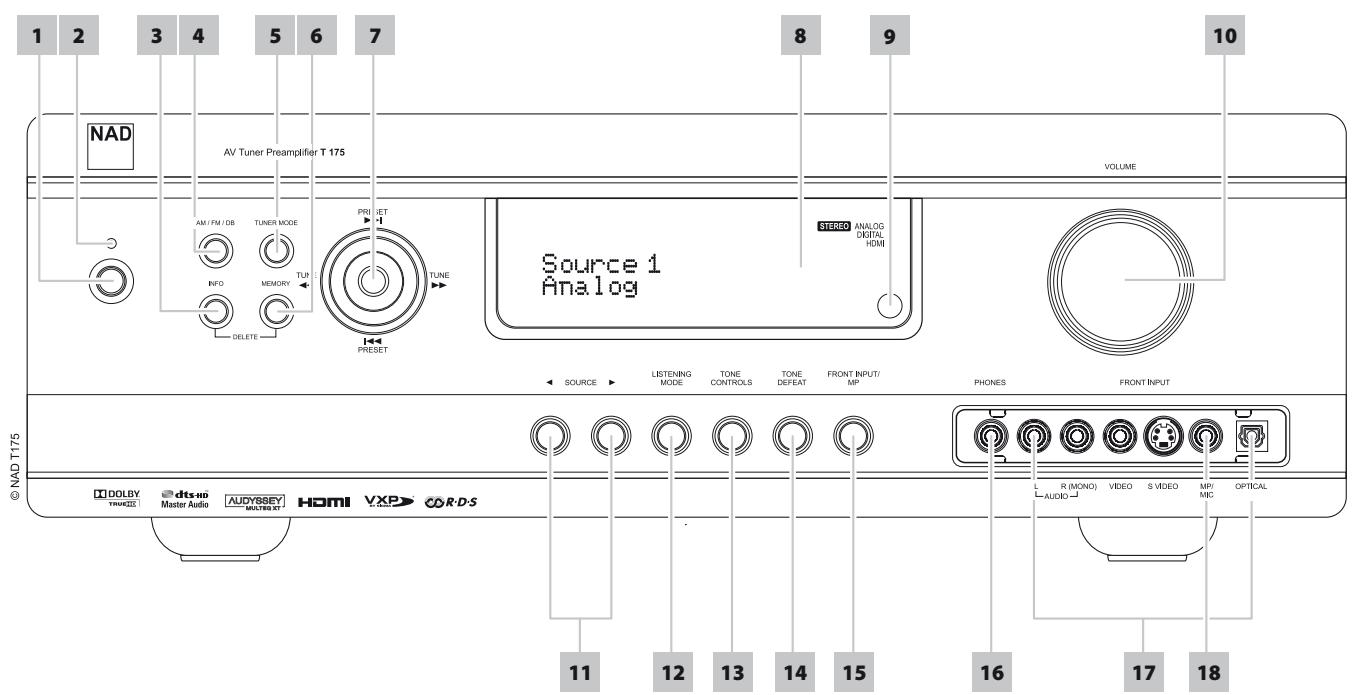

1 BOUTON STANDBY (MISE EN VEILLE) : Appuyez sur ce bouton ou sur le bouton MARCHE [ON] de la télécommande HTRC 1 pour mettre leT 175 en marche. La LED témoin de Veille (Standby) passera de l'orange au bleu etlAfichage Vide-Fluorescent (VFD) sallumera sur la face parlante. Une nouvelle impulsion sur le bouton de marche remet l'appareil en mode veil. Vous pouvez aussi mettre le T 175 en MARCHE à partir du mode veille en appuyant sur nimporte quel bouton de la face parlante. iles sections Principale et Zones sont toutes deux en MARCHE, appuyez sur e bouton et le maintenir enfoncé pendant plus de cinq secondes pour les mettre en mode veille. REMARQUES + L'interrupteur de MARCHE/ARRÊT (POWER) du panneau arrière doit être en position MARCHE [ON] pour que le bouton STANDBY soit actif. Si la fonction d'ENTRÉE Auto Avertissement (Auto Trigger IN) du menu de Configuration des Avertissements (Trigger Setup) est affectée à « Principale » ou « Toutes » etque le sélecteur d'AVERTISSEMENT [TRIGGER) est réglé sur le mode « AUTO » le bouton STANDBY sur la face parlante ainsi que les touches de fonction MARCHE/ARRÉT [ON/OFF] correspondantes de la télécommande HTRC 1 seront désactivés, ce qui a pour effet d'affecter cette fonction à un dispositif de commande externe. (Reportez-vous aussi à la rubrique concernant la « Configuration des Avertissements » (Trigger Setup) des discussions concemant le « Menu de Configuration ». 2 LED DEVEILLE: Ce témoin s'allume lorsque le T 175 est en état de veille. Lorsque les sections Principale et Zones du T 175 main sont en état de MARCHE [ON], ce témoin s'allume en bleu. Dans le cas peu probable où le T 175 se mettrait en état de protection, ce témoin s'llumerait en rouge. Ce témoin clignote aussi chaque fois que l'appareil reçoit une commande de la télécommande HTRC 1 3 INFO: Appuyez sur ce bouton de façon répétée (commencez par appuyer et maintenir enfoncé si l'appareil est en mode tuner, puis appuyez successivement) pour afficher ce qui suit, à la fois sur Affichage Vide- Fluorescent (VFD) et sur les Incrustations à l'Écran (OSD): Source Actuelle, Volume, Mode d'Écoute, Format de la Source Audio, Codec audio, Mode vidéo et Zones actives et leurs entrées correspondantes. Alors que l'appareil est'en mode Tuner, appuyez plusieurs fois sur ce bouton pour faire défiler successivement le Nom du « Preset », le nom RDS et le texte RDS.

4 AM/FM/DB: Appuyez plusieurs fois sur ce bouton pour sélectionner les fonctions tuner AM, FM, DAB (version 230 V seulement) ou XM (version 120V seulement). 5 MODE TUNER (TUNER MODE) : En mode FM, ce bouton permet de passer entre FM Stéréo et FM mono. Choisissez FM Mono [les icônes FM stéréo et Silencieux FM Mute sur le VFD sont éteintes) pour les stations reçues avec beaucoup d'interférences ou dont le signal est trop faible. Pour la radio DAB (version 230 V seulement) ou XM (version 120 seulement) ce bouton active les menus de radio numérique en combinaison avec les boutons Navigation et Entrée 6 MÉMOIRE (MEMORY) : Appuyez sur ce bouton stocker des stations radio AM, FM et numériques dans les 40 mémoires « Preset » du 175. Il est possible de mettre en mémoire nimporte quelle combinaison de stations radio AM, FM et numériques dans les 40 mémoires « Preset » disponibles.

7. BOUTONS NAVIGATION ET ENTRÉE (ENTER) : Ces boutons sont utilisés

pour naviguer dans les menus incrustés à l'écran duT 175, Balayage Rapide Avant Tuner [41] et Balayage Rapide Arrière Tuner [#4], Saut Avant Preset [b-»] et Saut Arrière Preset [ #4], ainsi que pour naviguer dans les fonctions tuner de la radio numérique DAB (version 230 V seulement) et de la radio XM (version 120 V seulement) et iPod. 8 AFFICHAGE VIDE-FLUORESCENT: Affiche des informations visuelles surles paramètres courants, notamment la source active, le volume, le mode d'écoute, le format audio, le mode RDS/XM/DAB applicable ainsi que les informations et inhérentes au iPod, ainsi que d'autres indicateurs. Reportez-vous aussi au paragraphe concernant le « MODE D'ÉCOUTE {LISTENING MODE) » de la rubrique « FONCTIONNEMENT DUT 175 - MENU DE CONFIGURATION » de la section « FONCTIONNEMENT ».

9 CAPTEUR DE TÉLÉCOMMANDE : Dirigez la télécommande HTRC 1 vers le capteur et appuyez sur les touches. N'exposez pas le capteur de télécommande du T 175 à une puissante source de lumière, comme la lumière du soleil ou un éclairage direct par exemple. Si la lumière ambiante est trop forte, vous risquez de ne pas pouvoir faire fonctionner le récepteur avec la télécommande du T 175. Distance : environ 7 mètres devant le capteur. Angle : environ 30° de chaque côté du capteur. 10 VOLUME : Utilisez cette commande pour régler le contour global des signaux à la SORTIE PREAMPLI AUDIO (AUDIO PRE-OUT) Le volume par défaut est de -20 dB, Utilisez aussi le bouton de VOLUME pour augmenter/diminuer d'autres paramètres réglables comme les Commandes de Tonalité 11 ASOURCER : Appuyez sur ces boutons pour faire défiler les sélections d'entrées - Source 1, Source 2, Source 3, Source 4, iPod, Source 7, Entrée Face Parlante [Front Input], Lecteur Média [Media Player] et Tuner {mode AM/FM/DAB/XM applicable). I est possible d'accéder à d'autres sources grâce à ces boutons, à condition de les avoir validées au moyen du Menu de Configuration [Setup Menu] (Reportez-vous à la rubrique « Configuration des Sources » de la discussion concernant le Menu de Configuration) 12 MODE D'ÉCOUTE (LISTENING MODE) : Utilisez cette commande pour faire défiler les différents modes d'écoute du T 175, comme indiqué à la rubrique « À propos des Modes d'Écoute du T 175 ». Différents modes sont disponibles, en fonction du format de l'entrée actuellement sélectionnée (numérique ou analogique ; stéréo ou multivoies) 13 COMMANDES DE TONALITÉ (TONE CONTROLS) : Appuyez pour accéder à la commande des AIGUS [TRÉBLE] via le bouton de commande de VOLUME, qui agit sur une plage de +10 dB. Appuyez une deuxième fois pour accéder à la commande des GRAVES (BASS), puis une troisième fois pour accéder à la commande de DIALOGUE [DIALOG]. Reportez-vous aussi à la rubrique concernant les «Commandes de Tonalité » des discussions concernant le « Menu de Configuration ». FACE PARLANTE 14 TONALITÉ NEUTRE (TONE DEFEAT) : Les Commandes de Tonalité sont activées ou désactivées par simple appui sur ce bouton. Les commandes de tonalité sont mises hors circuit (contournées) lorsque la « Tonalité Neutre » (Tone Defeat) est sélectionnée, puis réactivées lorsque vous sélectionnez « Tonalité Active » (Tone Active). Reportez- vous aussi à la rubrique concernant les « Commandes de Tonalité » des discussions concernant le « Menu de Configuration». 15 ENTRÉE FACE PARLANTE / MP (FRONT INPUT/MP) : Utilisez ce bouton pour sélectionner directement l'Entrée Face Parlante et le Lecteur Média, Appuyez successivement sur ce bouton pour permuter entre l'Entrée Face Parlante [Front Input] et l'entrée Lecteur de Média [Media Player] 16 CASQUE : Cette prise jack est prévue pour un casque stéréophonique doté d’une fiche jack stéréo standard de 1/4 pouce (utilisez un adaptateur approprié si votre casque est équipé d'une fiche plus petite). Pour écouter avec un casque, il faut que les haut-parleurs avant soient configurés en tant que « Grands » à la rubrique de Configuration des Haut-Parleurs du Menu de Configuration, sinon la réponse des graves sera limitée dans le casque. Le fait de brancher le casque met automatiquement le T 175 en mode Stéréo, Combiné-Mixé (Stereo Downmix) ou Contournement Analogique (Analog Bypass). 17 Jacks d'ENTRÉE FACE PARLANTE : Utilisez ces prises de commodité pour les sources occasionnelles, comme par exemple un caméscope, un lecteur de bandes magnétiques, une console de jeux vidéo ou toute autre source audio analogique, audio numérique et vidéo composite ou S-Vidéo. Si votre source ne comporte qu'un seul jack de sortie audio, ou si elle est repérée « sortie monophonique, » branchez cette fiche à l'entrée Avant D (Mono) [Front R (Mono)] du T 175. Si, par contre, votre source comporte deux jacks de sortie, ce qui indique qu'elle à une sortie stéréophonique, branchez ces deux jacks dans les prises correspondantes Avant G et D (Mono) [Front Let R (Mano)] des entrées du T 175 pour obtenir un son stéréophonique. 18 ENTRÉE LM / MICRO (MP/MIC) : Branchez le jack de casque standard de votre lecteur MP3 à cette entrée. | s'agit de la même entrée que celle où l'on branche le jack du microphone Audyssey (Reportez-vous aussi à la discussion concernant « AUDYSSEY AUTO CALIBRATION (Auto- Calibrage Audyssey » ).

Faites attention de mettre le T 175 hors tension ou de le débrancher avant de procéder à un quelconque branchement. l'est aussi recommandé d'éteindre ou de débrancher tous les modules associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un branchement secteur. 1 ENTRÉE 7.1 VOIES (7.1 CH. INPUT): Cette entrée est à relier aux sorties audio analogiques correspondantes d'une source mulivoies, comme par exemple un lecteur DVD-Audio ou un lecteur SACD- multivoies, ou encore d'un décodeur mulivoies externe (les formats protégés contre la copie des disques ne permettent que le transfert des signaux analogiques). Ces sources produisent généralement une sortie 5.1-voies, auquel cas les prises d'Ambiophonie Arrière (Surround Back) duT 175 resteront inutilisés. Vous pourrez entendre les signaux présents sur ces jacks en sélectionnant la Source 7 (Lentrée audio 7.1 Externe est configurée par défaut sur cette source) Aucune gestion des graves ni aucun autre type de traitement (autre que la commande générale de volume) ne sont disponibles sur cette ENTRÉE 7.1 VOIES (7.1 CH. INPUT). Il est possible de relier les sorties audio multivoies d'un lecteur DVD-Vidéo à ces jacks, mais vous obtiendrez normalement de meilleurs résultats si vous utilisez le décodage DTS et les convertisseurs numérique-analogique internes du T 175, via les entrées numériques. 2 SORTIE PRÉAMPLI AUDIO (AUDIO PRE-OUT) : Connectez les sorties préampli AVANT G (FRONT L), AVANT D (FRONT R), CENTRE (CENTER), AMBIO D (SURR R), AMBIO G (SURR L), AMBIO-AG (SURR-BL) et AMBIO- AR (SURR-BR) aux entrées des voies respectives d'un ou plusieurs amplificateurs de puissance alimentant les haut-parleurs concernés. Contrairement aux voies à bande complète, la voie destinée au subwoofer ne comporte pas d'amplificateur de puissance interne dans leT 175. Reliez la/les sortie(s) SUBW 1 et/ou SUBW 2 à des subwoofers ampliñés (actifs) (ou à des voies d'ampliicateur de puissance pilotant des subwoofers passifs)

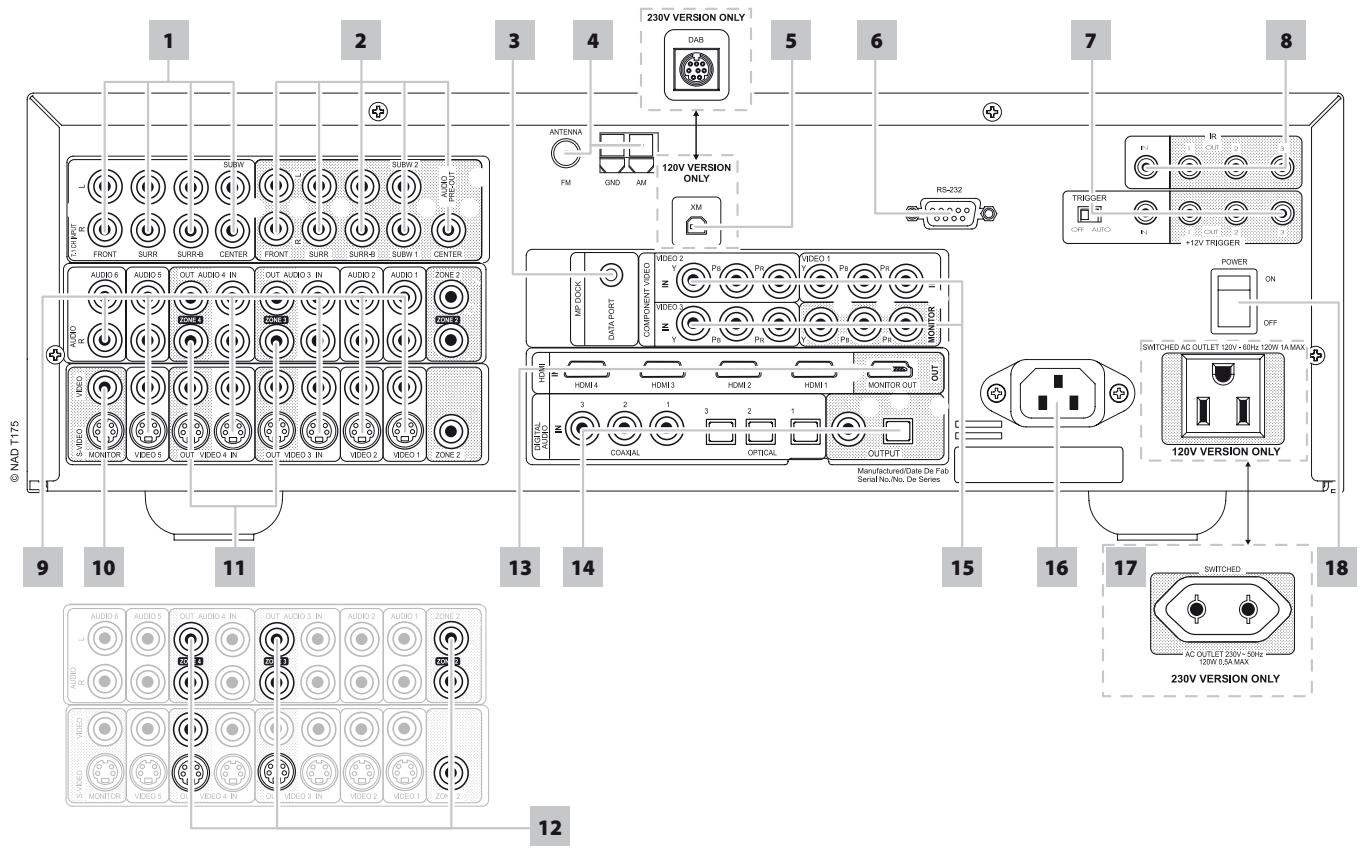

3 PORT MP (MP DOCK) : Le T 175 est équipé d'un port de données situé sur le panneau arrière, sur lequel on peut connecter un socle NAD IPD (NAD IPD Dock for iPod) 1, NAD IPD 2 ou toute autre version ultérieure disponibles en option. Branchez le jack MP DOCK (DATA PORT) (PORT MP (PORT DONNÉES)) du T 175 au « PORT DE DONNÉES » correspondant du IPD NAD disponible en option. Reportez-vous aussi au paragraphe concernant le « ÉCOUTE DE VOTRE LECTEUR iPod » de la rubrique « UTILISATION DUT 175 - AM/FM/DB/Pod » de la section «FONCTIONNEMENT » REMARQUE Le socle « NAD IPD (NAD IPD Dock for iPod) » externe n'est pas fourni avec votreT 175. 4 ENTRÉES ANTENNES FM, AM: l'antenne filaire « dipôle » FM se branche au connecteur FM à l'aide de l'adaptateur « balun » fourni En principe, elle fonctionnera mieux si elle est fixée sur une surface verticale comme un mur par exemple, les bras étant étendus horizontalement pour former un « Té » perpendiculaire au point d'origine du signal. Connectez l'antenne cadre AM fournie à ces bornes. Si vous utilisez une Antenne FM extérieure, réalisez les branchements aux bornes AM et GND (MASSE) conformément aux instructions fournies avec l'antenne.

5 ENTRÉE MODULE XM (version 120 V seulement) : Branchez le câble de radio XM à cette prise. Suivez les instructions fournies avec votre radio XM. Avec la radio XM, vous disposez de plus de 100 stations de musique, d'actualités de sport, de comédie, de débats et de divertissement. Vous verrez que la couverture comprend l'ensemble du continent. La qualité de le musique est numérique sur de nombreuses stations commerciales REMARQUE La radio XM externe n'est pas fournie avec le T 175. ENTRÉE MODULE DAB (version 230 V seulement) : Branchez l'autre extrémité du connecter Mini-Din provenant du port de sortie du module Adaptateur DAB DB1 de NAD sur cette prise. Le T 175 est uniquement compatible avec l'Adaptateur DAB DB1 de NAD ; consultez donc votre revendeur NAD pour connaître la disponibilité de ce module. Grâce à la DAB, vous pouvez recevoir les émissions avec une qualité équivalente à celle des enregistrements sur CD, sans interférence et sans distorsion du signal REMARQUE Le module « adaptateur NAD DAB DB 1 » externe n'est pas fourni avec votre T 175. 6 RS-232: Connectez cette interface, à l'aide d'un câble série RS-232 {non fourni), à n'importe quel PC compatible Windows® afin de pouvoir télécommander le T 175 à l'aide du progiciel PC de NAD ou d'autres contrôleurs externes compatibles. NAD est aussi un des partenaires certifiés d'AMX et de Crestron et ses produits supportent toutes les fonctions de ces appareils externes. Consultez votre spécialiste audio NAD pour plus d'informations. 7 SORTIE ASSERVISSEMENT +12 V (+12 V TRIGGER OUT) : L'appareil est doté de trois SORTIES ASSERVISSEMENT +12 V (+-12VTRIGGER OUTPUT) configurables. Utilisez un connecteur mini-jack de 3,5 mm pour envoyer un signal de +12 volts d'une intensité maximale de 50 milliampères aux appareils auxiliaires comme un amplificateur multi-voies ou un subwoofer. Le conducteur central (actif) du jack de 3,5 mm constitue le signal de commande. Le conducteur extérieur (blindage) est le retour à la masse. L'ENTRÉE ASSERVISSEMENT (TRIGGER IN) accepte la sortie asservissement 12 V de modules compatibles, comme par exemple les gestionnaires d'alimentation ou les dispositifs de domotique. ASSERVISSEMENT DÉSACTIVÉ/AUTO (TRIGGER OFF/AUTO) : Lorsque ce sélecteur est en position AUTO le T 175 sélectionne l'Entrée Asservissement 12 V à activer [ON] (sans la mesure où l'entrée a été affectée à l'aide du menu de Configuration des Asservissements) et désactive en même temps la fonction MARCHE/ARRÊT de la télécommande HTRC 1 et de la face parlante. Lorsque ce sélecteur est en position DÉSACTIVÉ [OFF], l'entrée d'asservissement est désactivée. ATTENTION! Sila fonction d'ENTRÉE Auto Avertissement (Auto Trigger IN) du menu de Configuration des Avertissements (Trigger Setup) est affectée à « Principale » or «Toutes »et que le sélecteur d'AVERTISSEMENT (TRIGGER) est réglé surle mode «AUTO», le bouton STANDBY sur la face parlante ainsique les touches de fonction MARCHE/ARRÊT [ON/OFF] correspondantes de la télécommande HTRC 1 seront désactivés, ce qui aura pour effet d'affecter cette fonction äun dispositifde commande exteme Mettezle sélecteur d'AVERTISSEMENT (TRIGGER) en position ARRÊT [OFF] pour conserver les fonctions de MARCHE/ARRÊT [ON/OFF] normales. Reportez-vous à la discussion concernant la « Configuration des Asservissements » de la rubrique décrivant comment configurer les ENTRÉES/SORTIES ASSERVISSEMENTS (TRIGGER IN/OUT)

ENTRÉE / SORTIE IR (IR IN/OUT) : Ces mini-jacks acceptent et émettent des commandes de télécommande en format électrique, en utilisant les protocoles normalisés de l'industrie ; ils s’utlisent sur les chaînes mettant en œuvre des « relais IR » et des configurations mulisalles, ou toute technologie similaire. ENTRÉE IR (IR IN) : Cette entrée est reliée à la sortie d'un relais IR (infrarouge) (Xantech ou similaire), ou à la sortie IR d'un autre élément permettant de commander le T 175 depuis un endroit éloigné. SORTIE IR (IR OUT 2) : Lorsque cette sortie est reliée à l'ENTRÉE IR d'un appareil auxiliaire, vous pouvez viser le récepteur infrarouge du T 175 avec la télécommande de l'appareil pour commander l'appareil connecté. ENTRÉE IR (IR IN) et SORTIE IR 3 (IR OUT 3) : Connectez l'ENTRÉE IR RIN) du T 175 à la SORTIE IR d'un appareil auxiliaire. Connectez aussi la SORTIE IR 3 (IR OUT 3) du T 175 à un autre appareil équipé d'une ENTRÉE IR. Dans cette configuration, le T 175 fonctionne comme un «Relais-IR» et permet à l'appareil relié à l'ENTRÉE IR (IR IN) du T 175 de commander l'autre appareil relié à la SORTIE IR 3 (IR OUT 3) du 175. SORTIE IR 1 (IR OUT 1): Utilisée en combinaison avec l'ENTRÉE IR UR IN), la SORTIE IR 1 (IR OUT 1) peut être utilisée comme un « Relais-IR » tout comme la SORTIE IR 3 (IR OUT 3) décrite ci-dessus. Elle peut aussi fonctionner seule, comme une SORTIE IR similaire à celle de la fonction SORTIE IR 2 (IR OUT 2) Tous les produits NAD équipés de fonctionnalités ENTRÉE IR / SORTIE IR sont entièrement compatibles avec le T 175. Pour les modèles d'autres marques, veuillez vous informer auprès des spécialistes de service après vente de votre autre produit pour savoir sîls sont compatibles avec les autres fonctionnalités du T 175. ENTRÉE AUDIO 1-6 / ENTRÉE VIDÉO 1-5 / ENTRÉE S-VIDÉO 1-5 (AUDIO 1-6 IN / VIDEO 1-5 IN /S-VIDEO 1-5 IN) : Ces entrées constituent l'entrée principale du T 175. Connectez ces entrées aux sorties S-Vidéo, vidéo composite et audio stéréo analogique provenant d'éléments sources comme par exemple les lecteurs DVD ou les tuners HDTV/ satellite. Les entrées AUDIO 3-4 / VIDÉO 3-4 / S-VIDÉO 3-4 peuvent êtres utilisées avec des appareils d'enregistrement comme des magnétoscopes ou les enregistreurs DVD ; pour cela, i suffit de relier les entrées d'enregistrement de ces appareils aux jacks d'entrée AUDIO 3 / VIDÉO 3/S-VIDÉO 3 ou AUDIO 4 / VIDÉO 4 / S-VIDÉO 4 correspondantes duT 175. Les AUDIO 3 / VIDÉO 3 / S-VIDÉO 3 ou AUDIO 4 / VIDÉO 4 / S-VIDÉO 4 peuvent très bien être utilisées pour des appareils de lecture seule, auquel cas leurs jacks de SORTIE (OUT) restent non-connectées. Reportez-vous aussi à la discussion concernant les SORTIE AUDIO 3-4 / SORTIE VIDÉO 3-4 / SORTIE S-VIDÉO 3-4 (AUDIO 3-4 OUT/VIDEO 3-4 OUT/S-VIDEO 3-4) ci-dessus. L'entrée AUDIO 6 est idéale pour la connexion de la sortie analogique des sources audio de niveau ligne comme les lecteurs CD ou les tuners stéréo. 10 MONITEUR (S-VIDEO, VIDEO) : Reliez cette sortie à l'entrée vidéo du moniteur ou du téléviseur en utilisant des câbles RCA jumelés ou S-Vidéo de bonne qualité conçus pour les signaux vidéo. La connexion S-Vidéo est généralement de qualité supérieure et doit être utilisée si votre téléviseur / moniteur possède une entrée correspondante.

11 SORTIE AUDIO 3-4 / SORTIE VIDÉO 3-4 / SORTIE S-VIDEO 3-4 (AUDIO 3-4 OUT/VIDEO 3-4 OUT/S-VIDEO 3-4 OUT) : Branchez les jacks de SORTIE AUDIO 3-4 / SORTIE VIDÉO 3-4 / SORTIE S-VIDEO 3-4 {AUDIO 3-4 OUT/VIDEO 3-4 OUT/S-VIDEO 3-4 OUT) du T 175 à l'entrée audio / vidéo analogique d'un appareil d'enregistrement comme une platine à cassettes, un enregistreur DVD ou un processeur audio / vidéo externe. Branchez les jacks d'entrée AUDIO 3-4 / ENTRÉE VIDÉO 3-4 / ENTRÉE S-VIDÉO 3-4 (AUDIO 3-4 IN / VIDEO 3-4 IN / S-VIDEO 3-4 IN) du 1175 à la sortie correspondante de l'appareil Le signal présent sur ces jacks de SORTIE AUDIO / DÉO (AUDIO/VIDEO OUT) duT 175 dépend de la dernière source sélectionnée à l'aide des touches Source de la face parlante ou des touches de sélection des entrées de la télécommande HTRC 1, à l'exception de la Source 3 ou de la Source 4. Aucune sortie ne sera présente à la SORTIE AUDIO 3 / SORTIE VIDÉO 3 / SORTIE S-VIDEO 3 (AUDIO 3 OUTAIDEO 3 OUT/S- VIDEO 3 OUT) tant que la Source 3 (ENTRÉE Audio 3 / ENTRÉE Vidéo 3 / ENTRÉE S-VIDÉO 3 (AUDIO 3 IN / VIDEO 3 IN / S-VIDEO 3 IN) n'aura pas été sélectionnée. De même, aucune sortie ne sera présente à la SORTIE AUDIO 4 / SORTIE VIDÉO 4 / SORTIE S-VIDEO 4 (AUDIO 4 OUT/MIDEO 4 OUT/S-VIDEO 4 OUT) tant que la Source 4 (ENTRÉE Audio 4 / ENTRÉE Vidéo 4 / ENTRÉE S-VIDÉO 4 (AUDIO 4 IN / VIDEO 4 IN/ S-VIDEO 4 IN)) sera la source d'entrée active. Cela empêche les retours du signal via l'appareil d'enregistrement, évitant ainsi le risque d'endommagement de vos haut-parleurs. Une fois configurées, les SORTIES AUDIO 3 / VIDÉO 3 / S-VIDÉO 3 {AUDIO 3 OUTMIDEO 3 OUT/S-VIDEO 3) et SORTIES AUDIO 4 / VIDÉO 4 / S-VIDÉO 4 (AUDIO 4 OUT/VIDEO 4 OUT/S-VIDEO 4) sont les mêmes ports de sortie respectifs pour la Zone 3 et la Zone 4. Reportez-vous aussi à la description de la sortie Zones ci-dessous. 12 ZONE 2, ZONE 3, ZONE 4 : Envoient les sources de sortie audio et vidéo sélectionnées aux entrées audio et vidéo correspondantes d'une autre zone distincte. Utilisez des câbles de liaison de très bonne qualité pour éviter les parasites sur les liaisons longues. Pour mieux comprendre la configuration des zones, lisez la rubrique ci-dessous concemant les « Commandes de Zones » de la discussion sur le « Menu Principal », ainsi que le détail concernant la « Configuration des Zones » dans les instructions concernant le « Menu de Configuration. » REMARQUE La télécommande ZR 4 ne permet de commander que les applications de Zone 2. La Zone 3 et la Zone 4 doivent être configurées et gérées via le menu OSD de la Zone concernée, en utilisant les boutons de navigation de la face parlante ainsi que les touches correspondantes de latélécommande HTRC 1. 13 HDMI (HDMI 1-4, SORTIE MONITEUR HDMI) : Branchez les entrées HDMI aux connecteurs de SORTIE HDMI (HDMI OUT) d'appareils sources comme un lecteur DVD ou un décodeur satellite/cäble HDTV. Branchez la SORTIE Moniteur HDMI (HDMI Monitor OUT) à un téléviseur HDTV ou à un projecteur muni d'une entrée HDMI ATTENTION DANGER ‘Avant de brancher ou de débrancher un câble HDMI iest essentiel de mettre hors tension et de débrancher le T 175 et aussi la source auxiliaire de la prise secteur. Si vous ne respectez pas cette consigne, vous risquez d'endommager iréparablement tout le matériel connecté aux prises HDMI

14 ENTRÉE AUDIO NUMÉRIQUE - OPTIQUE 1-3, COAXIALE 1-3 {DIGITAL AUDIO IN - OPTICAL 1-3, COAXIAL 1-3) : Reliez cette entrée aux sorties numériques coaxiales au format S/PDIF de sources comme les lecteurs CD ou DVD ou les tuners HDTV ou satellite, ou à d'autres appareil similaires. L'association des entrées Coaxiale (Coaxil) et Optique (Optical) est configurable grâce au Menu de Configuration. SORTIE AUDIO NUMÉRIQUE - OPTIQUE, COAXIAL (DIGITAL AUDIO OUT - OPTICAL, COAXIAL) : Reliez les ports de sortie NUMÉRIQUE (DIGITAL) optique ou coaxiale à l'entrée numérique S/PDIF correspondante d'un appareil enregistreur comme par exemple un graveur de CD, une platine DAT ou une carte son d'ordinateur ou à tout autre processeur numérique. 15 ENTRÉES VIDÉO DÉCOMPOSÉE 1-3 ; SORTIE VIDÉO DÉCOMPOSÉE (COMPONENT VIDEO IN 1-3 ; COMPONENT VIDEO OUT) : Reliez les ENTRÉES 1-3 Vidéo Décomposée aux sorties Vidéo Décomposée de modules source compatibles, typiquement un lecteur DVD et un tuner terrestre ou satellite HDTV. Reliez la SORTIE Vidéo Décomposée {Component Video OUT) à l'Entrée Vidéo Décomposée d'un moniteur vidéo / téléviseur compatible. Faites attention à l'homogénéité des connexions lorsque vous branchez les jacks Y/Pb/Pr aux sources / entrées correspondantes. Le parcours des entrées vidéo décomposée est entièrement configurable grâce au Menu de Configuration. 16 ENTRÉE CÂBLE SECTEUR PRINCIPAL (AC MAINS INPUT) : Le T 175 est fourni avec un câble secteur principal séparé. Avant de brancher le câble à une prise murale, assurez-vous quil est raccordé fermement au port d'entrée de câble secteur principal du T 175. Branchez uniquement l'appareil dans la prise secteur décrite, cest-è-dire 120V/ 60 Hz (modèles 120V duT 175 seulement) ou 230 V / 50 Hz. Débranchez toujours d'abord la fiche du câble secteur principal dela prise murale avant de débrancher le câble de la prise d'entrée secteur principal du T 175 17 PRISE SECTEUR AUXILIAIRE COMMUTÉE (SWITCHED AC OUTLET) : Cette prise de commodité permet d'alimenter un autre module ou accessoire avec du courant de secteur commuté. Avec l'interrupteur MARCHE/ARRÊT (POWER) du panneau arrière en position ON (Marche), l'alimentation de cette prise est commandée par l'entremise du bouton STANDBY (Veille) de la face parlante ou des touches ON/OFF (Marche/Arrêt) de la télécommande HTRC 1 La consommation totale de tous les appareils connectés à cette prise ne doit pas dépasser 120 watts. 18 MARCHE/ARRÊT (POWER) : L'interrupteur de MARCHE/ARRÊT (POWER) met le T 175 sous tension secteur. Lorsque cet interrupteur est en position MARCHE [ONI, le T 175 est en mode veille indiqué par la couleur orange de la LED de veille. Si vous n'avez pas l'intention d'utiliser le T 175 pendant une longue période (par exemple si vous partez en vacances), mettez l'interrupteur MARCHE/ARRÊT (POWER) à la position ARRÊT [OFF]. Lorsque l'interrupteur MARCHE/ARRÊT (POWER) est en position ARRÊT [OFF], il est impossible de mettre le 1175 sous tension à l'aide du bouton STANDBY de la face parlante, de la télécommande HTRC 1 ou de la télécommande ZR 4.

À PROPOS DE L'AFFICHAGE À L'ÉCRAN (OSD) LeT 175 utilise un système de « menus » incrustés, tous aussi simples et conviviaux les uns que les autres. Ces menus sont affichés à l'écran du moniteur vidéo ou du téléviseur relié au T 175. Ces menus vous seront nécessaires lors de la procédure de configuration (et s'avéreront utiles dans le cadre de votre utilisation courante). N'oubliez donc pas de connecter le moniteur / téléviseur avant de procéder à la configuration AFFICHAGE DES MENUS INCRUSTÉS (0SD) Appuyez sur les boutons & ou ENTRÉE [ENTER] de la télécommande HTRC 1 ou de la face parlante pour afficher le Menu Principal du 175% sur votre moniteur vidéo / Téléviseur. Si lincrustation n'apparaît pas, vérifiez vos branchements de SORTIE MONITEUR (MONITOR OUT) NAVIGATION DANS LE SYSTÈME DE MENUS INCRUSTÉS ET

MODIFICATION DES PARAMÈTRES

Pour naviguer dans les options du menu OSD, procédez de la manière suivante en vous servant de la télécommande HTRC 1 ou des boutons correspondants de la face parlante 1 Appuyez sur pour sélectionner un élément de menu. Utilisez les touches A/Y, ou dans certains cas la touche ENTRÉE [ENTER], pour monter ou descendre dans les choix proposés par un Menu. Appuyez de façon répétitive sur la touche pour avancer ou aller plus loin dans les sous-menus d'un choix proposé par un menu: 2 Utilisez les touches A/W pour définir ou modifier la valeur d'un paramètre d'un choix proposé par un menu 3 Appuyez sur la touche 4 pour sauvegarder les paramètres ou les modifications effectuées dans le menu ou sous-menu actuel. Le fait d'appuyer sur la touche 4 permet aussi de revenir au menu précédent ou de quitter un menu donné. MENU PRINCIPAL (MAIN MENU) Main Menu Listening Mode DSP Options Tone ControLs Picture Controls ne Controls Setup Menu (Press » to Advance {Press 4 to Retur Le Menu Principal contient les options de menu pour le « Mode d'Écoute », les « Options DSP», les « Commandes de Tonalité », les « Contrôles d'image », les « Commandes de Zones » et l'accès au « Menu de Configuration ». Pour naviguer dans ces options du Menu Principal et dans leurs choix de sous-menus, reportez-vous aux instructions données dans les rubriques « Afficher l'OSD » et « Navigation dans l'OSD et Modification des Paramètres. REMARQUE Les paramétrages spécifiques définis dans « Mode d'Écoute », « Options DSP » et « Commandes de Tonalité » et « Contrôles d'image » sont reportés chaque fois que vous les activez lors de la configuration des Préréglages AN. Reportez-vous aussi à la rubrique « Préréglages AN » (AW Presets) pour plus d'informations. FONCTIONNEMENT

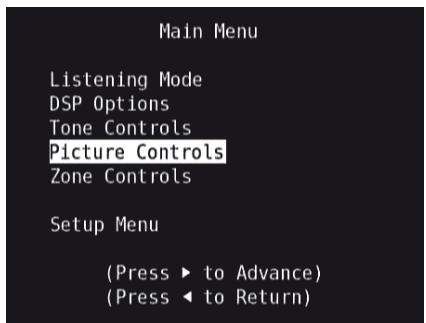

FONCTIONNEMENT DUT 175 - MENU PRINCIPAL

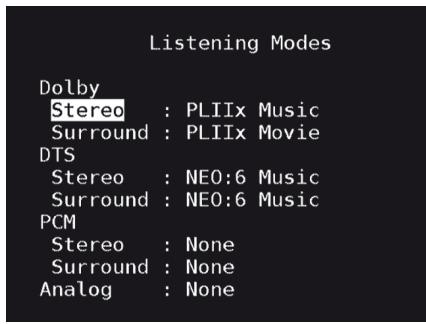

MODE D'ÉCOUTE (LISTENING MODE) Listening Mode LCL: IX Movie] LeT 175 est doté de modes d'écoute différents, configurés spécifiquement pour différents types d'enregistrements ou de programm Pour une source à deux voies (Stéréo), vous pouvez sélectionner les modes d'écoute suivants AVIS IMPORTANT LeT 175 est uniquement un Tuner Préamplificateur et ne dispose donc d'aucun haut-parleur. Toute référence aulx) « Haut-Parleur(s)» dans ce manuel concerne donc les haut-parleurs de l'amplifcateur externe que votreT 175. vous avez connect

La totalité du signal de sortie est dirigé vers les voies avant droite et gauche. Les basses fréquences sont envoyées au subwoofer, si un subwoofer est prévu dans la Configuration des Haut-Parleurs, Sélectionnez le mode «Stéréo » si vous souhaitez écouter une production stéréophonique (ou monophonique), comme par exemple un CD ou une émission FM, sans amélioration ambiophonique. Les enregistrements stéréophoniques, qu'ils soient sous forme PCM/numérique ou analogique, et quils soient ou non codés avec des signaux ambiophoniques, sont reproduits tels quils sont enregistrés. Les enregistrements mulivoies (Dolby Digital ou DTS) sont reproduits en mode « Combiné-Mixé, » uniquement via les voies avant droite et gauche, sous forme de signaux Gt/Dt (gauche total et droit total) DIRECT Les sources analogiques ou numériques sont automatiquement jouées dans leurs formats natifs. Toutes les voies audio de la source sont reproduites directement. Ce mode recrée le plus fidèlement la sonorité d'origine et produit par conséquent une qualité sonore supérieure et exceptionnelle PRO LOGIC Les enregistrements stéréophoniques, qu'ils soient ou non codés avec des signaux ambiophoniques, sont reproduits en mode de traitement ambiophonique Dolby Pro Logic, donnant des sorties vers les voies avant gauche, centre et droite ainsi que vers les voies ambiophoniques discrètes s dans la droite et gauche (dans la mesure où ces voies sont présen «Configuration des Haut-parleurs » active.

DOLBY PRO LOGIC PLIIx Dolby Pro Logic Ix assure le traitement des signaux aussi bien stéréo que 51, pour les transformer en une sortie 6.1 voies ou 7.1 voies. Pour le Dolby Pro Logic I, vous pouvez choisir entre les modes PLIx Movie (Cinéma PLIx) et PLIx Music (Musique PLIx) pour adapter votre écoute à la source sonore concernée. Le traitement de signal ambiophonique Dolby Pro Logic Iix donne une imagerie plus stable et un spectre de fréquences complet pour les voies arrière en mode Cinéma, ce qui donne un son plus proche du décodage Dolby Digital. Pour les signaux deux voies, le mode Pro Logic x Music comporte aussi trois autres commandes utilisateur : Dimension, Largeur Centre [Center Width] et Panorama. Reportez-vous à la rubrique «Configuration des Modes d'Écoute » ci-dessous. Le tableau suivant montre les voies disponibles, dans la mesure où elles ont été validées dans le menu OSD « Configuration des Haut-parleurs. » ' Voies de Sortie Décodées Actives Mode d'Écoute Cane Dental Système Haut-Parleurs | Système Haut-Parleurs Avant (gauche & droit), Avant (gauche & droit), Centre, Anbioph Centre, Ambiophonie Dolby Pro Logic Music | M ïà de {gauche & droite) et Dolby Pro Logic Movie | PEAR) Arrière Ambiophonie Ambiophonie arrière, (gauche et droite) et Subwoofer subwoofer DTS NEO:6 Les enregistrements stéréophoniques, qu'ils soient ou non codés avec des signaux ambiophoniques, sont reproduits en mode ambiophonique Neo 6, donnant des sorties vers les voies avant gauche, centre et droite ainsi que vers les voies ambiophoniques discrètes droite et gauche et aussi vers le subwoofer (dans la mesure où ces voies sont présentes dans la « Configuration des Haut-parleurs » active. Le T 175 comporte deux variantes du Neo: 6 CINEMA (Cinéma) et MUSIC (Musique). Reportez-vous à la rubrique « Configuration des Modes d'Écoute » ci-dessous. EARS Les enregistrements stéréophoniques, qu'ils soient ou non codés avec des signaux ambiophoniques, sont reproduits par le mode de traitement ambiophonique breveté par NAD, donnant des signaux de sortie vers les voies avant gauche, centre et droite ainsi que vers les voies ambiophoniques discrètes droite et gauche et aussi vers le subwoofer (dans la mesure où ces voies sont présentes dans la « Configuration des Haut-parleurs » active. Le mode EARS n'utilise pas les haut-parleurs ambiophoniques arrière (sil en existe). EARS extrait l'ambiance naturelle présente dans presque tous les enregistrements stéréophoniques de bonne qualité. II ne synthétise aucune ambiance ou autres éléments sonores, ce qui donne une reproduction plus fidèle au son de la performance musicale d'origine que celle obtenue avec la plupart des autres options de musique ambiophonique. Choisissez EARS pour écouter les enregistrements et émissions de musique en stéréo. EARS produit une ambiance subtile mais très naturelle et crédible, à partir de quasiment n'importe quel enregistrement stéréophonique «acoustique naturelle.» Des exemples de ce type d'enregistrement sont la musique classique, le jazz et le folk et bien d'autres encore. Parmi ses qualités on peut citer une image sonore du devant de scène réaliste et stable, avec une « acoustique virtuelle » ambiante spacieuse mais non exagérée, qui reste fidèle à l'enregistrement d'origine. STÉRÉO AMÉLIORÉE (ENHANCED STEREO) Tous les enregistrements sant reproduits en stéréo via le complément maximum de haut-parleurs définis dans la « Configuration des Haut-Parleurs » active. Le mode Stéréo Amélioré peut s'avérer utile pour obtenir un volume maximum sur toutes les voies, ou pour une musique de fond dans plusieurs haut-parleurs (soirée cocktai). Dans ce mode il est possible d'activer/désactiver à souhaït les haut-parleurs Avant, Centre, Ambiophonique et Arrière. CONTOURN. ANALOGIQUE (ANALOG BYPASS) Tous les signaux analogiques restent dans le domaine analogique sans aucune conversion analogique-numérique. Avec le Contournement Analogique (Analog Bypass) les circuits DSP sont contournés mais vous conservez toutes les fonctions de commande de la tonalité. Les fonctions « Gestion des Graves » (Bass management) et Définition des Haut-Parleurs sont aussi désactivées, car ce sont des fonctions DSP.

Plusieurs modes d'écoute du T 175 ont une ou plusieurs variantes sélectionnables et réglables que vous pourrez modifier en fonction de votre chaîne, de l'enregistrement ou de vos goûts personnels. Dans k menu Modes d'Écoute, combinez les touches ENTRÉE [ENTER] et A/Y pour naviguer et réaliser la configuration que vous souhaitez. REMARQUE Les modifications des paramètres de Mode d'Écoute sont maintenus lorsque vous changez de mode d'écoute. Vous pouvez aussi sauvegarder un Mode d'Écoute modifié afin de pouvoir le rappeler aisément, à l'aide d'une Configuration Préréglée appelée « PRESET » (reportez-vous à la rubrique « Préréglages AV » (AN Presets) ci-dessous, dans les discussions concernant le Menu de Configuration).

PRO LOGIC Iix Le mode PLiix MOVIE (Cinéma) est optimisé pour les bandes sonores de fils Le mode PLiix MUSIC (Musique) est optimisé pour les enregistrements de musique. LARGEUR DU CENTRE [CENTER WIDTHI (0 à 7) : Modifie le « centrage fort» de l'image centrale en mélangeant progressivement le contenu monophonique centré avec le signal envoyé aux haut-parleurs Avant gauche et droit. Avec une valeur de 0, le signal monophonique est envoyé exdusivement à la voie centrale, cest à dire la configuration par défaut, alors qu'une valeur de 7 génère une voie centrale fantôme à part entière. DIMENSION (-7 à +7) : Règle l'intensité de l'effet ambiophonique, indépendamment des niveaux relatifs des différentes voies PANORAMA (ACTIF/NACTIF [On/Off]): Ajoute un effet <ambiophonique » en envoyant une partie du contenu stéréophonique aux voies ambiophoniques REMARQUE Le mode Pro Logic x sera décodé comme le mode Pro Logic I lorsque les haut-parleurs surround arrière sont désactivés (sélection « Off») dans le menu « CONFIGURATION DES HAUT-PARLEURS » (SPEAKER CONFIGURATION). Voir également la section « CONFIGURATION DES HAUT-PARLEURS » (SPEAKER CONFIGURATION) sous « DEFINITION DES HAUT-PARLEURS (SPEAKER SETUP) » du MENU DE CONFIGURATION. DTS NEO:6 Le mode NEO: 6 Cinema (Cinéma) est optimisé pour les bandes sonores de films Le mode NEO: 6 Music (Musique) est optimisé pour les enregistrements de musique. GAIN DE LA VOIE CENTRALE [CENTER GAIN (0 à 0,5): Réglez ce paramètre pour optimiser l'image centrale par rapport aux voies ambiophoniques DSP OPTIONS (OPTIONS DSP) DSP Options : Oms HuLtEQ NAD Dyn E on y Dyn Volume : Medium Les paramètres de traitement de signal suivants peuvent être modifiés depuis le menu « DSP Options » (Options DSP) AVIS IMPORTANT LeT 175 estuniquement un Tuner Préamplificateur et ne dispose donc d'aucun haut-parleur. Toute référence aulx) « Haut-Parleur(s) » dans ce manuel conceme donc les haut-parleurs de l'amplificateur externe que vous avez connecté à votre T 175. LIP SYNC DELAY (RETARD SYNCHRO LÈVRES) Les Options DSP comportent la fonction « Lip Sync Delay » (Retard Synchro Lèvres) permettant de compenser tout décalage constaté entre l'image et le son. En faisant varier le « Lip Sync Deley » (Retard Synchro Lèvres) entre 0 ms et 120 ms il est possible de retarder la sortie audio de manière à la synchroniser avec l'image vidéo. FONCTIONNEMENT

FONCTIONNEMENT DUT 175 - MENU PRINCIPAL

AUDYSSEY MultEQ Audyssey Mult£Q est disponible dans les « DSP Options » (Options DSP) uniquement après avoir réalisé avec succès l'auto-calibrage Audyssey {accessible depuis le Menu de configuration). Reportez-vous aussi au paragraphe concernant le « AUDYSSEY AUTO CALIBRATION (AUTO- CALIBRAGE AUDYSSEY) » de la rubrique « FONCTIONNEMENT DUT 175 MENU DE CONFIGURATION » de la section « FONCTIONNEMENT ». Audyssey MultEQ peut étre réglé aux niveaux suivants Audyssey : courbe cible mise au point par Audyssey Flat (Plate) : ce paramètre est approprié pour les très petites pièces ou les pièces dans lesquelles l'auditeur est positionné très près des haut-parleurs. Les filtres MultEQ sont utilisés de la même manière que la courbe Audyssey; par contre ils n'affaiblissent pas les hautes fréquences NAD : réponse idéale « dans la pièce » mise au point parles ingénieurs NAD et les ingénieurs Audyssey. Off (Désactivée) : les filtres Mult£Q ne sont pas utilisés ou aucun traitement de mesure. REMARQUES + «AUDYSSEY » ainsi qu'une icône de boîte verte sont allumés sur le VFD si « NAD », « Audyssey » ou « Flat» (Plat) est sélectionné. Si « Off» (Désactivé) est sélectionné, « AUDYSSEY » et l'icône de boîte verte sont éteints. SieNAD», « Audyssey » ou « Flat » (Plat) est sélectionné et que des modifications sont effectués dans les paramètres « Tone Controls » (Commandes de tonalité) ou « Speaker Distance » (Distance des haut- parleurs), « AUDYSSEY » et l'icône de boîte rouge sont allumés sur le VFD. Récupérez les paramètres Audyssey calibrés auparavant en régjustant les configurations modifiées. Les options d'Audyssey MultEQ peuvent également être sélectionnées ou modifiées directement en appuyant sur la touche AUDYSSEY de la télécommande HTRC 1 avec le « DEVICE SELECTOR » (SÉLECTEUR D'APPAREIL) réglé sur « AMP». Appuyez continuellement sur la touche AUDYSSEY pour sélectionner « Audyssey MultEQ », puis utilisez les touches [ AY ] pour parcourir les options d'Audyssey MultEQ. Appuyez de nouveau sur la touche AUDYSSEY pour sauvegarder l'option sélectionnée et passer au paramètre de menu suivant ou quitter le paramètre de menu.

AUDYSSEY DYN EQ (AUDYSSEY DYNAMIC EQ) Audyssey Dynamic EQ résout le problème de dégradation de la qualité sonore lorsque le volume est réduit en prenant en compte la perception de l'ouie humaine et l'acoustique de la pièce. En combinant soigneusement les données des niveaux de source d'entrée et les niveaux sonores de sortie réels de la pièce, Audyssey Dynamic EQ réalise une reproduction sonore insurpassée à tout volume Audyssey Dynamic EQ sélectionne la réponse en fréquence adéquate et les niveaux de volume ambiophonique à tout moment. La réponse des basses, l'équilibre d'une octave à l'autre et la sensation ambiophonique résultants demeurent les mêmes malgré la variation de volume. Audyssey Dynamic EQ est conçu pour être utilisé en association avec Audyssey MultEQ. Audyssey Dynamic EQ détermine la compensation de contour (basse) appropriée en fonction des mesures de niveau sonométrique fournies par Audyssey MultEQ. Audyssey Dynamic EQ, de concert avec Audyssey Mult£Q assurent des conditions d'écoute maximales pour tous les auditeurs, et ce, à tous les niveaux sonores. On (Activée) : active la fonction Audyssey Dynamic EQ. Off (Désactivée) : désactive la fonction Audyssey Dynamic EQ. REMARQUE Audyssey Dynamic EQ et Audyssey Dynamic Volume (voyez ci-dessous) peuvent également être sélectionnées ou modifiées directement en appuyant sur la touche AUDYSSEY de la télécommande HTRC 1 avec le « DEVICE SELECTOR » (SÉLECTEUR D'APPAREIL) réglé sur « AMP ». Appuyez continuellement sur la touche AUDYSSEY pour sélectionner «<Dyn EQ » ou « Dyn Vol», puis utilisez les touches { A Y ] pour parcourir leurs options respectives. Appuyez de nouveau sur la touche AUDYSSEY pour sauvegarder le paramètre et passer au paramètre de menu suivant ou quitter le paramètre de menu.

AUDYSSEY DYNAMIC VOLUME

Audyssey Dynamic Volume assure des niveaux de volume uniformes pendant l'écoute, anticipant les points et les chutes brusques du volume et effectuant une compensation en temps réel. Audyssey Dynamic Volume surveille à tout moment le volume du programme audio pour maintenir le niveau d'écoute désiré de tout contenu tout en optimisant la plage dynamique pour conserver l'impact Audyssey Dynamic Volume inclut Audyssey Dynamic EQ qui effectue une compensation pour toute dégradation de la qualité sonore lorsque le volume est réduit en prenant en compte la perception de l'ouïe humaine et l'acoustique de la pièce. Ces deux technologies permettent de reproduire la réponse en fréquence totale du niveau d'origine de la source, et ce, à tout niveau d'écoute. Et même au volume d'écoute le plus bas, Dynamic Volume assure la conservation de la richesse et de la dynamique des fréquences

Audyssey Dynamic Volume peut être réglé aux niveaux suivants. Light (Léger) : pour un ajustement le plus faible des niveaux sonores le plus fort ou le plus faible. Medium (Moyen) : pour prévenir une hausse marquée des sons forts et faibles comparativement à leurs niveaux sonores moyens respectifs. Heavy (Élevé) : affecte le volume au maximum en permettant à tous les sons d'avoir le même contour. REMARQUE Audyssey Dynamic EQ doit être réglé sur « Activé » (On) pour activer Audyssey Dynamic Volume. Si Audyssey Dynamic EQ est réglé sur « OH» (Désactivé), Audyssey Dynamic Volume sera également réglé à « Off» (Désactivé). REMARQUE IMPORTANTE Sil'auto-calibrage (Auto Calibration) Audyssey n'a pas été exécuté, l'équilibre relatif des caissons de basse de votre système doit alors être réglé manuellement (en utilisant un sonomètre) pour que les fonctions «Audyssey Dynamic Volume » et « Audyssey Dynamic EQ » soient actives. Siles haut-parleurs ne sont équilibrés correctement, les réponses correspondantes de « Audyssey Dynamic Volume » et de « Audyssey Dynamic EQ » peuvent être déformées. Reportez-vous également à la rubrique « UTILISATION D'UN SONOMÈTRE » de la section « NIVEAUX DES HAUT-PARLEURS (SPEAKER LEVELS) » ci-dessous.

COMMANDES DE TONALITÉ (TONE CONTROLS) Tone Controls off Treble dB Bas: 0dB center Dialog dB Le T175 comporte trois niveaux de Commande de la Tonalité - Aigus, Graves et Dialogue Centre. Les commandes des Graves et des Aigus n'affectent que les fréquences graves les plus basses et les fréquences aiguës les plus hautes, de manière à ne pas affecter les fréquences de la plage centrale critique. La commande de Dialogue Centre [Center Dialog] renforce la « présence » de la plage centrale, ce qui rend la parole plus intelligible. ommandes vous permettent d'affiner à la volée la réponse de fréquence de la source pendant la lecture. Vous pouvez régler ces commandes en naviguant dans le menu O$D des Commandes de Tonalié, en combinant les touches ENTRÉE [ENTER] et A/Y. Vous pouvez aussi faire ces réglages directement en appuyant sur le bouton COMMANDES DE TONALITÉ (TONE CONTROLS) de la face parlante puis en tournant le bouton de Volume pour obtenir le réglage souhaité. Les valeurs maximum et minimum de ces trois Commandes de Tonalité sont de +/-10 dB. La Tonalité Neutre (Tone Defe: tonalité ou le contournement total des circuits de réglage de tonalité du T 175. Si vous sélectionnez « Désactivée » (Off) pour la fonction de Tonalité donne le choix entre le réglage de la Neutre, les circuits de Commande de Tonalité sont actifs Sélectionnez « Active » (On) pour contourner les Commandes de Tonal ce qui a pour effet supprimer l'effet des circuits de commande de tonalité. REMARQUE Les options de Commandes de tonalité peuvent également être sélectionnées ou modifiées directement en appuyant sur la touche TONE de la télécommande HTRC 1 avec le « DEVICE SELECTOR » (SÉLECTEUR D'APPAREIL) réglé sur « AMP». Appuyez continuellement sur la touche TONE pour sélectionner « Treble » (Aigus), « Bass » (Graves) ou « Dialog » (Dialogue) puis utilisez les touches [ A /Y ] pour régler leurs niveaux respectifs. Appuyez de nouveau sur la touche TONE pour sauvegarder les paramètres et passer au paramètre de menu suivant ou quitter le paramètre de menu. FONCTIONNEMENT

FONCTIONNEMENT DUT 175 - MENU PRINCIPAL

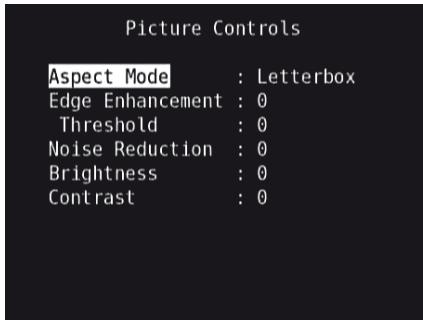

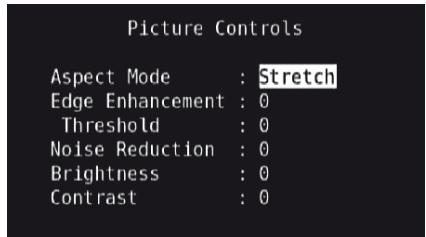

CONTRÔLES D'IMAGE (PICTURE CONTROLS) Picture Controls Aspect Mode] : Letterbox Edge Enhancement Threshold Noise Reduction Brightness Contrast Le menu « Contrôles d'image » (Picture Controls) permettent de régler l'image provenant de la source ou des périphériques source en fonction de vos goûts personnels. Réglez les niveaux ou paramètres suivants selon le niveau désiré en fonction de votre préférence. MODE ASPECT (ASPECT MODE) Le mode Aspect permet de paramétrer la configuration de la sortie vidéo duT 175. Letterbox: Conserve le format d'origine tout en préservant les proportions d'image d'origine. Les zones non utilisées de l'écran sont laissées vides. Agrandir (Zoom) : Rempli l'écran en appliquant un zoom sur l'image ou la scène, tout en coupant certaines parties de l'image. Les zones non utilisées de l'écran sont laissées vides (p.ex, bandes noires) Étirer (Stretch) : L'image ou la scène sont étirées sur la verticale. Les zones non utilisées de l'écran sont laissées vides (p. ex, bandes noires) REMARQUE IMPORTANTE Aucune modification de l'affichage vidéo ne sera visible ni perceptible pour les trois modes d'aspect ci-avant si les paramètres « Format d'image » (Aspect Ratio ) de la source et du menu « Configuration de la vidéo » du T 175 (reportez-vous à la discussion concernant le « Format d'image » du menu « Configuration de la vidéo » (Video Setup) de la section « Menu de configuration ») sont les mêmes. AMÉLIORATION DES CONTOURS (EDGE ENHANCEMENT) Les détails des contours de l'image sont mieux définis, sans ajouter de flous ni de halos. Sélectionnez le niveau auquel la zone détectée sera rehaussée. Seuil (Threshold) : Règle la sensibilité du mécanisme de détection des contours. Un seuil plus bas permet d'obtenir des zones couleur plus définies identifiées comme étant des contours. Un seuil trop bas peut entrainer des petites zones de surface texturée, de grain ou de bruit identifiées incorrectement comme étant des contours RÉDUCTION DU BRUIT (NOISE REDUCTION) Ce paramètre permet de réduire les distorsions vidéo comme le bruit vidéo et la pixelisation. CONTRAST (CONTRASTE) Règle les zones lumineuses (niveau de blanc) du moniteur vidéo. BRIGHTNESS (LUMINOSITÉ) Règle la luminosité globale du moniteur vidéo. REMARQUE Les options de contrôles d'image peuvent également être rappelées et réglées en appuyant sur la touche numérique « 0» de la télécommande HTRC 1 avec le SÉLECTEUR D'APPAREIL (DEVICE SELECTOR) réglé sur <AMP». Appuyez sur les touches { A /Y ] pour parcourir les paramètres d'une option particulière ou régler ses niveaux.

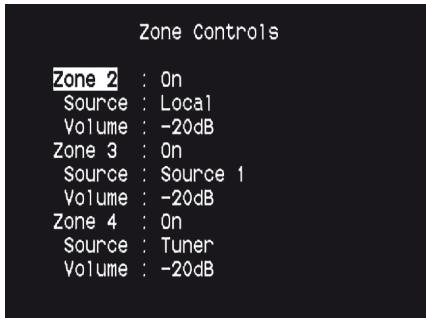

COMMANDES DE ZONES (ZONE CONTROLS) Zone Controls zone 2 : 0H n fonction des paramétrages effectués au moyen du menu spécifique de «Configuration des Zones » décrit à la rubrique concernant le « Menu de Configuration,» il est possible de configurer et de gérer la Zone concernée grâce à cette fenêtre de « Commande des Zones, » Zone Controis Volume Sélectionnez « Activée » (On) pour activer la Zone concernée. Lorsqu'une Zone est « Activée » (On), vous pouvez définir l'entrée Source de cette Zone ves (AI ntrée Face Parlante (Front Input), Lecteur Média (Media en la sélectionnant grâce aux entrées suivantes - Toutes Sources enabled Sources), Player) Tuner et Loc orsqu'une Zone est « Désactivée » (Off), elle est hors tension «Volume » concerne le niveau de Volume de Zone que vous pouvez augmenter ou diminuer grâce aux boutons A/Y de la Télécommande HTRC 1 ou les boutons de navigation correspondants de la face parlante Sélectionnez «Locah en tant qu'entrée de Source de votre Zone si vous voulez écouter la même source que dans la Zone principale et permettre une écoute simultanée, tout en conservant un réglage complet et individuel du volume sonore à chaque endroit Lorsqu'une Zone es un numéro de Zone correspondant est allumé sur l'affichage VFD. La Zone 2 est toujours disponible pour être configurée par le menu « Commandes de Zones ». Pour que la Zone 3 et la Zone 4 soient disponibles dans la fenêtre de « Commande des Zones, » il est nécessaire de configurer leur « Mode » dans le menu de « Configuration des Zones » (accessible via le « Menu de Configuration ») sur « Zone (Audio Uniquement) » [Zone (Audio REMARQUE La télécommande ZR 4 ne permet de commander que les applications de Zone 2. La Zone 3 et la Zone 4 doivent être configurées et gérées via le menu OSD de Zone approprié, en utilisant les boutons de navigation de la face parlante ainsi que les touches correspondantes de la télécommande HTRC 1.

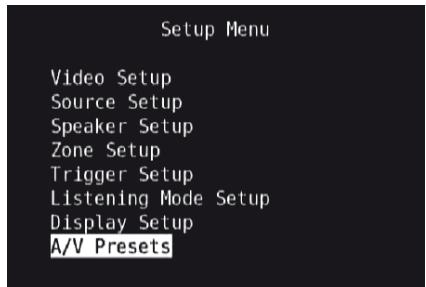

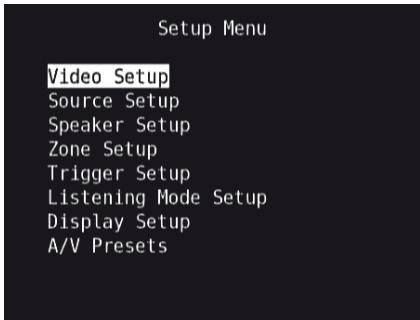

MENU DE CONFIGURATION (SETUP MENU) Setup Menu Source Setup Speaker Setup Zone Setup Trigger Setup Listening Mode 5 Display Setup A/V Pres Le Menu de Configuration vous permet de personnaliser le fonctionnement duT 175 en fonction des appareils auxiliaires dont vous disposez sur votre chaîne A/V. Si votre chaîne ne correspond pas exactement à la configuration par défaut indiquée dans le Guide de Mise en Marche Rapide fourni il vous sera nécessaire d'utiliser le menu de configuration pour configurer les entrées du T 175 Grâce au Menu de Configuration, vous pouvez configurer les aspects suivants Configuration de la Vidéo (Video Setup), Configuration des Sources, Définition des Haut-parleurs, Configuration des Zones, Configuration de l'Amplificateur, Configuration des Asservissements, Configuration du Mode d'Écoute. Configuration de l'Affichage et Préréglages AW. Pour naviguer dans le Menu de Configuration et dans les choix de ses sous-menus, reportez-vous aux instructions dont es dans les rubriques « Afficher Navigation dans l'OSD et Modification des Paramètres. CONFIGURATION DE LA VIDÉO (VIDEO SETUP) Video S Resolution Frame Rate : 50 Aspect Ratio : 16:9 Apply Changes Ce menu permet de régler la résolution du moniteur vidéo du T 175, ainsi que la fréquence d'images et le format d'image correspondants, Résolution (Resolution) : Le T 175 possède une excellente capacité de conversion ascendante du contenu vidéo de définition ordinaire en signaux vidéo haute définition. Selon les capacités de résolution vidéo de votre téléviseur/moniteur, sélectionnez les paramètres de résolution applicables «Auto », «480», « 480p », « 576», « 576p », « 720p », « 1080!» et « 1080p». Lorsque « Auto » est séle T 175 sélectionne automatiquement la résolution la plus élevée compatible avec le téléviseur/moniteur vidéo raccordé. Notez que si le moniteur vidéo est raccordé au connecteur « Monitor OU » (SORTIE moniteur) « Composite » ou « S-Video » (S-Vidéo), la résolution de sortie vidéo doit être réglée absolument à 480i ou à 576i. Fréquence d'images (Frame Rate) : La fréquence d'images est le nombre de fois par seconde qu'une image est actualisée à l'écran. En fonction de la région et des capacités vidéo de votre téléviseur/moniteur vidéo, les options de fréquences d'image suivantes sont offertes (notez que la fréquence d'images est fonction de la résolution de sortie: les paramètres de fréquence d'images ne sont pas tous sélectionnables pour toutes les résolutions). 50Hz : Paramètre sélectionné normalement pour l'Europe et la plupart des pays de l'Asie, Pour les paramètres de résolution « 576i » et « 576p », «50 Hz» est la seule option off 60Hz : Paramètre normalement sélectionné pour l'Amérique du Nord. Pour les paramètres de résolution « 4801 » et « 480p », « 60H » est la seule option offerte. 24Hz: Sélectionnez pour obtenir des caractéristiques de mouvement de type film. «24 Hz» peut être sélectionné uniquement pour le paramètre de résolution « 1080p ». Format d'image (Aspect Ratio) : Sélectionnez un format d'image correspondant à celui de votre téléviseur/moniteur. électionnez ce paramètre lorsqu'un téléviseur 4/3 standard est branché. « 43 » ne peut être sélectionné lorsqu'une résolution supérieure à 480, 480p, 576 ou 576p est sélectionnée. 16:9 : Sélectionnez ce paramètre lorsqu'un téléviseur 16/9 est branché.

[ra «169 » est la seule option offerte lorsque la résolution est de 720p. 1080i ou 1080p. Une fois les paramètres « Résolution » (Résolution), « Fréquence d'images » {Frame Rate) ou « Format d'image » (Aspect Ratio) modifiés, défilez jusqu'à «Appliquer les modifications » (Apply Changes) et appuyez sur [Be ] pour valider ces paramètres. Un nouveau message de l'OSD s'affiche comme suit Appuyez sur [D] pour sauvegarder la nouvelle résolution ou sur [4] pour retourner à la résolution courante. Si vous appuyez sur [à ], un nouveau message de l'OSD s'affiche comme suit Appuyez sur [D] pour sauvegarder la nouvelle résolution ou sur [4] pour annuler la modification de la résolution. Si vous n'appuyez pas sur [D] ou sur [4] et qu'un certain temps sécoule, la nouvelle résolution n'est alors pas sélectionnée et la résolution courante demeure sélectionnée AVIS IMPORTANT Si vous avez sélectionné involontairement un paramètre de résolution (comme 1080p) que votre téléviseur/moniteur vidéo ne prend pas en charge, l'affichage séteint. Pour restaurer l'affichage vidéo, appuyez simultanément sur les touches LISTENING MODE (MODE D'ÉCOUTE) et TONE DEFEAT (TONALITÉ NEUTRE) de la face parlante, puis relâchez- les - « Réinitialiser vidéo » (Video Reset) s'affiche sur le VFD et l'OSD. Les paramètres des menus « Commandes d'image » (Picture Controls) et « Configuration de la vidéo » (Video Setup) seront restaurés à leurs valeurs par défaut une fois la réinitialisation vidéo effectuée. REMARQUES + Lorsque la sortie vidéo composante est utilisée, les signaux vidéo de définition ordinaire peuvent être convertis jusqu'à 1080i. + Lorsque le paramètre « Résolution » (Resolution) est réglé sur « Auto », les options « Fréquence d'image » (Frame Rate) et « Format d'image » (Aspect Ratio) ne sont pas offertes. CONFIGURATION DES SOURCES (SOURCE SETUP) Source Setup Source Setup_(Normal View) Source Setup (Table View) iPod Setup Dans le menu de configuration (Setup), appuyez sur pour accéder au menu de Configuration des Sources (Source Setup], grâce auquel vous pourrez régler, affecter ou modifier la configuration des éléments suivants — Configuration des Sources (Présentation Normale), Configuration des Sources (Présentation Tableau) et Configuration iPod iPod Setup)

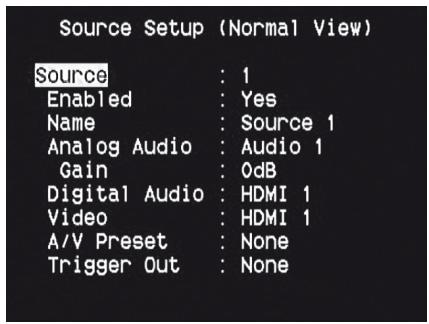

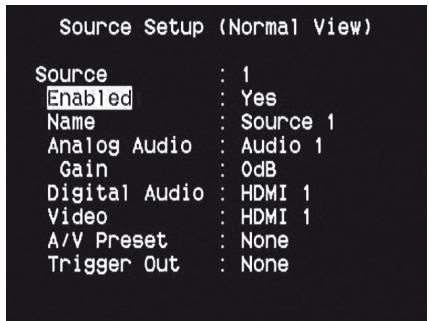

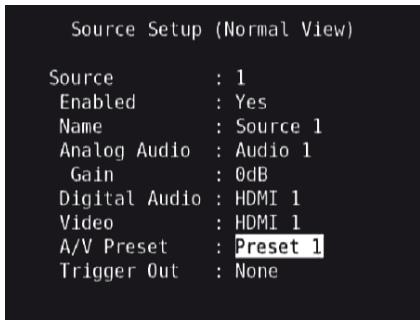

CONFIGURATION DES SOURCES (PRÉSENTATION NORMALE) Source Setup Enabled Name Analog Audio Gain Digital Audio : Video A!V Preset Trigger Out Le menu de Configuration des Sources (Présentation Normal Setup (Normal View] vous permet de définir allouer ou modifier paramètres suivants SOURCE LeT 175 est équipé de dix En chaque Source déper des c concernant la fenêtre définissan Pour modifier ou faire défiler les S «Source, » appuyez sur les boutons D, où A/VP REMARQUE La Source 5 est affectée par défaut tre Si {Normal View)

Yes Source 1 Audio 0dB HDMI 1 : HDMI 1 : None None configurables : Le paramétrage de gurations définies dans les paramètres rce. rces, faites défiler le menu jusqu'à puis appuyez sur les touches ENTRÉE ur faire monter ou descendre la Source sélectionnée. au iPod. Pour pouvoir modifier la Source 5 et l'affecter à d'autres entrées, accédez au menu «Configuration iPod » (iPod Setup) via le menu « Configuration des Sources » (Source Setup). Dans le menu « Configuration iPod, » réglez l'option « Actif» (Enabled) sur « Non » (No) - vous pouvez désormais affecter la Source 5 à d'autres entrées ou configurations. ACTIVÉE (ENABLED) Ilest possible d'activer/désactiver une rce grâce à cette option. Cette option est très utile si vous ne disposez que d'un petit nombre de sources et que vous sélectionnez vos sources directement vi la face pariante, car Source Setup Source Enab1 ed Name Analog Audio Gain Digital Audio Video A/V Preset Trigger Out Pour activer ou dé: r une Soi {Normal View)

Yes : Source 1 : Audio 1 0dB HDMI 1 HDMI 1 : None None donnée, s défiler le menu jusqu'à «Activée » (Enabled) puis appuyez sur les touches A/Y pour sélectionner «oi ) ou « Non » (

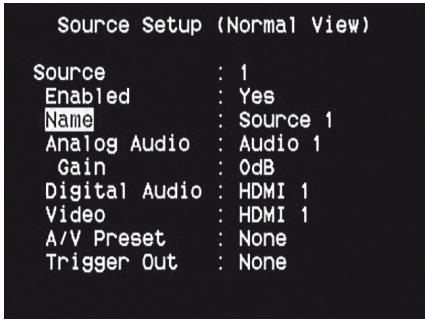

NOM (NAME) Vous pouvez affecter un nouveau nom à une étiquette de source. Par exemple, si votre | renommer « Sou eur DVD est relié à la « Source 1, » vous pouv en «Lecteur DVD.» Source Setup (Normal View) Source Enabled [ane] Analog Audio Gain Digital Audio Video A/V Preset

Yes : Source 1 : Audio 1 0dB HDMI 1 HDMI 1 None Trigger Out None Pour renom: défiler le menu jusqu'à er une étiquette de Sol <Nom » (Name) puis appuyez sur pour atteindre les caractères. ts caractères Appuyez ensuite sur es touches AY pour choisir les diff alphanumériques. suivant et en même Appuyez sur les touches 4/» pour passer au caract temps sauvegarder les modificatio uées sur le caractère en cours. Le nom peut comporter jusqu'à douze caractères aussi sur l'OSD. eau nom s'affichera sur le VFD et AUDIO ANALOGIQUE (ANALOG AUDIO) ntrées analogiques, y compris l'entrée 7.1. Vous r ces entrées analogiques, c'est à dire Audio 1, Audio 2, Audio , Audio 5, Audio 6, Audio Face Parlante (Audio Front), Audio MP et 7.1, chaque S omporte neu urce Source Setup (Normal View) Source 1 Enabled Yes Name Source 1 DEEE : Audio ! Gain Digital Audio Video A/V Preset Trigger Out Faites défiler le menu jusqu'à « Audio Ana Analog Audio) puis appuyez sur la touche puis A/Y pour sélectionner et affecter une entrée audio analogique à la Source spécifique. Il existe trois choix possibles — Audio, Entrée 7.1 [7.1 Input] ou DÉSACTIVÉE [Off]. Sélectionnez « Entrée 7.1 » (7.1 Input) pour choisir le signal audio envoyé à » (7.1 Channel Input, Si vous sélectionnez « Désactivée » (Off), aucun signal audio entrant n'est sélectionné par la Source concernée Si vous sélectionnez « Au appuyer sur ches b puis A/Y pour sélectionner et affecter l'entrée audio souhaitée : 1 à 6, Face Parlante [Front et MP Entrée 7.1 Voi REMARQUE Un signal numérique entrant, présent à l'entrée numérique désignée, aura toujours la priorité sur l'entrée audio analogique désignée, même si les deux signaux sont présents. Pour maintenir l'entrée audio analogique sur la Source spécifique, sélectionnez « Désactivé » (Off) pour le paramètre « Audio Numérique » (Digital Audio) du même menu «Source. »

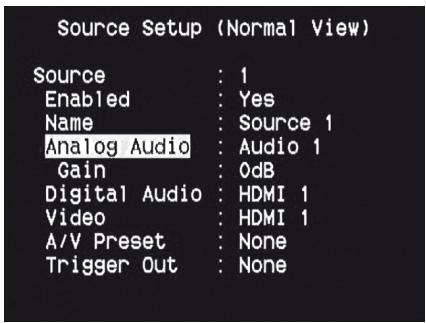

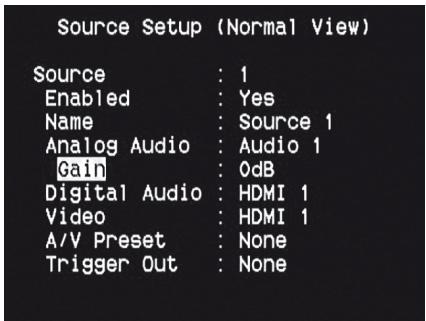

GAIN Le réglage du Gain permet à toutes les sources de reproduire les sons au même volume sonore, de façon à vous éviter d'avoir à régler le volume chaque réduire le niveau de l'entrée la plus puissante plutôt que d'augme que vous sélectionnez une nouvelle source. I est préférable de

niveau des sources plus faibles Source Setup (Normal View) Source 1 Enabled Yes Name Source 1 Analog Audio : Audio 1 à À] 0dB Digital Audio : HDMI 1 Video HDMI 1 A/V Preset None Trigger Out None Faire défiler le menu jusqu'à « Gain, » puis appuyez sur les touches b puis A/Y pour faire défiler le niveau souhaité de -12 dB à 12 dB.

Pour profiter des circuits haut ambiophoniques du T Numériques performances numériques et trées Audio 5, il est conseillé de sélectionner ses Source Setup (Normal View) Source 1 Enabled Yes Name Source 1 Analog Audio Audio 1 Gain Digital Audio] Video A/V Preset Trigger Out Ilexiste trois types d'entrées Audio Numériques pour le T 175. Ce sont les

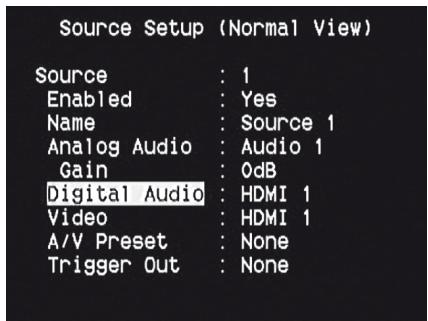

ées HDMI Optiques et Numériques Coaxiales. Une quatrième option, «Désactivée» [Of] est prévue pour qu'aucun signal numérique entrant ne soit sélectionné pour une Source do née L'entrée audio numérique souhaitée pour une Source donnée est tionnable en faisant défiler le menu jusqu'à Audio Numérique» {Digital Audiol, puis en appuyant sur et ensuite A/ Y pour rechercher la source d'entrée numérique souhaitée. Après avoir confirmé le type d'entrée Audio Numérique souhaité A/Y pour sélectionner lent appuyez à nouveau sur es touches be puis ée Audio Numérique souhaitée. Onze entrées Audio Numériques sont sélectionnables pour le T 1 sont les suivants

HDMI HDMI 1, HDMI 2, HDMI 3, HDMI 4

Optique + Optique 1, Optique 2, Optique 3, Optique Face Avant Coaxiale > Coaxiale 1, Coaxiale 2, Coaxiale 3 REMARQUE Un signal numérique entrant, présent à l'entrée numérique désignée, aura toujours la priorité sur l'entrée audio analogique désignée, même si les deux signaux sont présents. Pour maintenir l'entrée audio analogique sur la Source spécifique, sélectionnez «Désactivée» [Of] pour le paramètre «Audio Numérique» [Digital Audio] du même menu «Source». VIDÉO l'est possible d'affecter quatre types d'entrée vidéo à une Source donnée. |! s'agit des entrées HDMI, Vidéo Décomposée [Component], $-Vidéo et Vidéo. Une cinquième option, « Désactivée » (Off) permet de faire en sorte qu'une Source donnée ne sélectionne aucune entrée Vidéo. Source Setup (Normal View) Source 1 Enabled Yes Nane Source 1 Analog Audio : Audio 1 Ga. dB Digital Audio : HDMI 1 HDMI A/V Preset None Trigger Out None

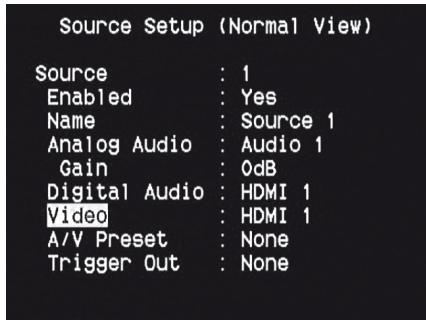

[ra La navigation dans les sélections d'entrées Vidéo se fait en combinant les appuis sur les touches & puis A/Y pour faire défiler les sélections. Les entrées suivantes sont sélectionnables comme entrées Vidéo

HDMI HDMI 1, HDMI 2, HDMI 3, HDMI 4

Vidéo Décomposée > Vidéo Décomposée 1, Vidéo Décomposée 2, Vidéo Décomposée 3 S-Vidéo =? S-Vidéo 1, S-Vidéo 2, $-Vidéo 3, S-Vidéo 4, S-Vidéo 5, S-Vidéo Face Parlante Vidéo =? Vidéo 1, Vidéo 2, Vidéo 3, Vidéo 4, Vidé Parlante Vidéo Front Face

FORMAT DE CONVERSION VIDÉO

LeT1 navant équipé d'un simplifie le branchement vidéo ent ur TVlorsque vous utilisez plusieurs formats vidéo, comme par exemple les formats Vidéo (CVBS), S-Vidéo et Vidéo Décomposée (YUV). Ce changement est réalisé par codage du signal vidéo analogique, de façon à conserver la meilleure qualité d'image possible. eur de Formats Vide st Cela vertiss eT 175 et votre moi Composit de format Une fois en numérique, le signal d'entrée vidéo peut également être disponible aux autres connecteurs de sortie pour ur incluant 1DMI MONITOR OUT (SORTIE MONITEUR HDMI). Ainsi, Is n'avez pas besoin d'affecter nécessairement la sortie vidéo d'un signal d'entrée vidéo composite à MONITOR OUT (SORTIE MONITEUR) (vidéo composite). Le signal d'entrée vidéo composite peut également être perçu au connecteur 1DMI MONITOR OUT (SORTIE MONITEUR HDMI) à une résolution sélectionnée en fonction de la résolution de votre téléviseur/moniteur vidéo. Certains téléviseurs/moniteurs vidéo afficheront automatiquement le signal vidéo à 480p/576p sils ne peuvent afficher la résolution 48 Si votre téléviseur/moniteur vidéo n'est pas doté d'une entrée HDMI sélectionnez le format de la qualité vidéo la plus élevée sur votre téléviseur/ moniteur vidéo et utilisez ce format comme SORTIE moniteur favorite du

175. Dans la plupart des cas, il s'agira de la Vidéo Décomposée. Sur les

téléviseurs plus anciens, par contre, la meilleure qualité disponible sera peut-être la S-Vidéo Reportez-vous également à la rubrique « CONFIGURATION DE LA VIDÉO » ciavant.

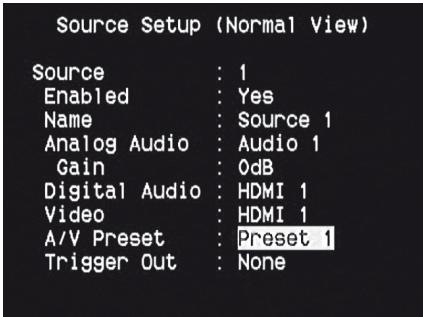

PREREGLAGES A/V (A/V PRESET) Îlest possible d'affecter à une Configuration Préréglée, appelée « Preset ». Les paramètres définis dans le numéro de Preset choisi seront appliqués à la Source spécifique à laquelle il est affecté (Reportez-vous à la rubrique spécifique concernant les « Préréglages AW » (A/Presets) pour en savoir plus sur la configuration des Presets) Source Setup (Normal View) Source 1 Enabled Yes Name Source 1 Analog Audio : Audio 1 Gain dB Digital Audio : HDMI 1 Video HDMI 1 A/V Preset Trigger Out None En faisant défiler le menu jusqu'à « Preset AW » (A/V Preset) et en appuyant sur les touches puis A/Y, ilest possible d'affecter une Preset entre 1 et 5 à une Source donnée. Si vous ne souhaitez affecter aucune Preset à une Source donnée, sélectionnez « Désactivée » (Off) SORTIE ASSERVISSEMENT (TRIGGER OUT) La Sortie Asservissement pour une Source donnée dépend des configurations réalisées à l'aide d'un autre menu de Configuration des Asservissements (Reportez-vous à la rubrique « Configuration des Asservissements » ci-dessous). Si les trois sorties d'Asservissement sont affectées à la « Configuration des Sources » au moyen de la fenêtre ments » spécifique, une Source particulière eut avoir les combinaisons Sortie Asservissement suivantes «Configuration des Asservis: Source Setup (Normal View) Source cal Enabled Yes Name : Source 1 Analog Audio Audio 1 Gain 0dB Digital Audio : HDMI 1 Video HDMI 1 A/V Preset : None Trigger Out Sortie Asservissement => 1 =? 2 => 1 +2 3-3 1 +3 24314243 Ces combinaisons dépendent des affectations réalisées grâce à la «Configuration des Sources » pour la « Sortie Asservissement 1, Sortie Asservissement 2 ou Sortie Asservissement 3 » (Trigger 1 Out, Trigger 2 Out ou Trigger 3 Out) à l'aide du menu de Configuration des Asservissements. Une autre option disponible est « Désactivé » (Off) pour le cas où une Source donnée ne soit affectée d'aucune Sortie Asservissement. Afin que la fonction « Sortie Asservissement » soit activée et affectable via le menu de « Configuration des Sources (Présentation Normale) » [Source Setup {Normal View) veillez à effectuer ou prendre note de ce qui suit, au préalable + laide du menu spécifique « Configuration des Asservissements » (Trigger Setup), affectez la « Sortie Asservissement 1, Sortie Asservissement 2 ou Sortie Asservissement 3 » (Trigger 1 Out, Trigger 2 Out ou Trigger 3 Out) à la « Configuration des Sources (Source Setup) :_ Lafonction «Sortie Asservissement» (Trigger Out n'apparaît pas comme option dans le menu de Configur si auniveau du menu spécifique de «Configuration des Asserissements » (Trigger Setup) les « Sortie Asservissement 1, Sortie Asservissement 2 et Sortie ement 3» (Trigger 1 Out Trigger 2 (Main) ou àla « Zone 2,» la «Zone 3,»la«Zone 4»ou jon des Sources (Présentation Normale) Asserviss ut et Trigger 3 Out) sont affectées àlazone ePrindip: aux« Zones 24344 » ; si aucun port de « Sortie Asservissement » nest alloué dans «Configuration des Sources» (Source Setup)

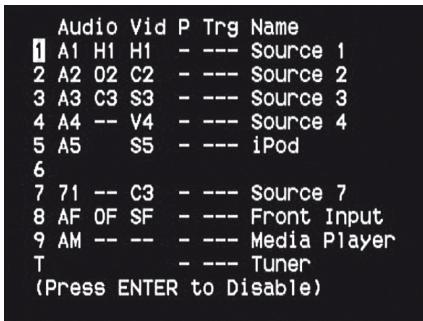

CONFIGURATION DES SOURCES (PRÉSENTATION TABLEAU) La fonction Configuration des Sources (Présentation Tableau) rappelle la configuration effectuée à l'aide du menu de Configuration des Sources Présentation Normale) Tous les réglages de la Configuration des Sources sont résumés et affichés sous forme de tableau par la fonction Configuration des Sources (Présentation Tableau) [Source Setup (Table Views] Name î Source 1 2 Source 2 3 Source 3 4 Source 4 5 iPod

Source 7 Front Input Media Player = === Tuner Press ENTER to Disable) Quand vous naviguez dans le Tableau Configuration des Sources grâce à une combinaison des touches puis A/ Y, vous aurez la possibilité de modifier directement les configurations « Audio, » «Vidéo,» « Preset, » <Asservissements» (Trigger) et « Désignation de Source » (Source Name) sans avoir à revenir au menu de Configuration des Sources (Présentation Normale) CONFIGURATION iPod (iPod SETUP) iPod Setup Yes Auto Connect : Yes Menu Timeout : 308 Le menu de Configuration iPod (iPod SETUP) vous permet de prédéfinir es réglages associés suivants, lorsque le lecteur iPod est la source sélectionnée Actif [Enabled] : Choisissez « Oui» [Yes] pour activer le lecteur iPod comme Source, ou « Non » [No] pour le désactiver. Auto Connect [Connexion auto] : Choisissez « Oui » [Yes] pour activer et connecter automatiquement le lecteur iPod présent sur le socle iPod connecté viala liaison ND), chaqu (source par défaut du lecteur Pod sur le T 175). Choi que vous sélectionnerez la Source 5 ez « Non » [No ne souhaitez pas que la connexion iPod se fasse automatiquement. Temporisation Menu [Menu Timeout] : Cette fonction vous permet de régler le délai de retour à l'affichage OSD « Lecture en Cours » {Now Playing) si vous n'appuyez sur aucune touche (défilement ou navigation) pendant un temps défini. Pour que l'affichage OSD indique «Lecture en Cours » (Now Playing) il faut qu'un morceau de musique ou une chanson ait é re au moment où vous n mode pause ou lecl avez appelé le menu iPod. Vous pouvez régler la Temporisation Menu à une valeur de 5 à 60 secondes, par incréments de 5 secondes. Si vous ne voulez pas que le menu disparaisse après un délai de temporisation, choisissez « Désactivé » [Off]

DÉFINITION DES HAUT-PARLEURS (SPEAKER SETUP) Speaker Setup udyssey Auto Calibration ker Configur Après avoir connecté toutes les sources auxliaires et autres configurations le menu ce Définition des Haut-parleurs vous guidera sur la façon de gérer et de définir vos haut-parleurs de manière à obtenir une acoustique optimale dans votre environnement d'écoute. Les rubriques suivantes sont présentes dans le Menu Définition des haut- parleurs [Speaker Setup] AVIS IMPORTANT LeT 175 est uniquement un Tuner Préamplifcateur et ne dispose donc d'aucun haut-parleur. Toute référence aulx) « Haut-Parleur(s) » dans ce manuel conceme donc les haut-parleurs de l'amplificateur externe que vous avez connecté à votre T 175. AUTO-CALIBRAGE AUDYSSEY (AUDYSSEY AUTO CALIBRATION) Audyssey Auto Calibration Please connect the measurement microphone to the TI75 Position the microphone in the main listening position at ear height. [Start Speaker Detoctl Îla été démontré que beaucoup des chaînes ambiophoniques, voire même la plupart, ne sont pas configurées et calibrées avec précision. Pour être correctement réalisée, le calibrage demande des connaissances particulières et des appareils de mesure que la plupart des personnes ne possèdent pas. LAuto-confi 175 utilise un ration et Calibrage Audyssey présent sur microphone associé à l'électronique numérique sophistiquée incorporée dans votre T 175 pour configurer et calibrer automatiquement le T 175 en fonction du type exact et de l'emplacement des haut-parleurs de votre propre Home Cinéma. Audyssey Auto Calibration Front Left Yes CT Yes Front Right : Yes Surround Right : Yes Back Right Yes Back Left Yes Surround Left : Yes Subwoofer : No oceed to Next St: Les mesures suivantes sont effectuées + Détection: La configuration est détectée et inclut le nombre de haut- parleurs ambiophoniques et si vous avez connecté un subwoofer et une voie centrale. + Taille : Le fitre séparateur du T 175 est configuré en fonction da la capacité de traitement de signal de chaque voie et le filtre séparateur du subwoofer est configuré automatiquement. + Niveau: Le niveau sonométrique de chaque haut-parleur est apparié à 1 dB près, à l'emplacement du microphone. + Distance : La distance est mesurée avec précision, à 30 centimètres près, entre le microphone et l'emplacement de chaque haut-parleur. + Polarité : Le programme de configuration détecte tout haut-parleur incorre peut détruire l'llusion de réalité obtenue grâce à l'ambiophonie. tement branché et en informe l'utilisateur. Une mauvaise polarité 11 s'agit d'une configuration une fois pour toutes, sauf, bien sûr, si vous déplacez les haut-parleurs, auquel cas vous devrez refaire ce calibrage. CORRECTION DE L'ACOUSTIQUE DE LA PIÈCE AVEC AUDYSSEY MultEQ XT Le son réfléchi sur les cloisons peut modifier llusion spatiale de l'ambiophonie et peut aussi déformer l'équilibre tonal de la chaîne Les ingénieurs acoustiques professionnels ajoutent souvent des traitements spéciaux sur les murs et cloisons, et il leur arrive même de déplacer les haut-parleurs pour améliorer les performances, mais pour la plupart des installations Home Cinéma il s'agit d'une solution soit trop onéreuse, soit trop difficile à mettre en œuvre. En effectuant de nombreuses mesures depuis les emplacements réels des auditeurs et en traitant ces informations à l'aide d'un dispositif de traitement de signal très sophistiqué, Audyssey Mult£Q XT est capable de « pré- conditionner » le signal de manière à faire disparaître les murs et cloisons de l'environnement sonore. Cela permet de créer une zone d'écoute idéale {sweet spot) assez grande pour toute la famille, dans laquelle le son et les repères spatiaux sont reproduits avec une grande précision. Mult£Q XT est conçu pour adapter l'acoustique de la pièce sans modifier le caractère sonore de vos haut-parleurs Si elle est capable de tirer le maximum des haut-parleurs que vous possédez cette fonctionnalité ne transformera pas arleurs de mauvaise qualité en haut-parleurs de bonne qu: Connectez le jack du microphone Audyssey à l'entrée Lecteur Média / Micro [MP/MIC] de la face parlante ; le Wizard d'Auto-Calibrage Audyssey vous guidera grâce à une configuration pas à pas très simple.Une fois la configuration et le calibrage effectués, l'amélioration suivante la plus impressionnante est obtenue en éliminant les interférences acoustiques dues à l'interaction entre les cloisons de la pièce et vos haut-parleurs. LA PREMIÈRE OPÉRATION CONSISTE À EFFECTUER LES MESURES Le son à l'emplacement de chaque auditeur (jusqu'à 8 emplacements) envutlisant le même microphone que celui utilisé lors de la phase de configuration. Une tonalité spéciale de test est envoyée à chaque haut-parleur et les informations sont mises en mémoire parle T 175. La durée de l'opération de configuration varie en fonction du nombre de haut-parleurs que comporte votre chaîne. Une fois les mesures effectuées, Audyssey calcule la réponse idéale de la chaîne pour votre pièce et pour votre configuration de haut-parleurs. st étalonné Siune incohérence ou une diverge ibrage Audyssey, est possible que le processus s'nterrompe ou que le problème soit affiché dans la fenêtre de configuration spécifique. Un écran d'avertissement approprié s'affiche. Après avoir suivi les instructions affichées, relancez le calibrage Audyssey. Une fois les mesures finalisées, Aud cule la réponse idéale de la chaîne pour votre pièce et pour votre configuration de haut-parleurs est détectée pendant k NOTA La tonalité de test émise pendant la mesure est puissante. Il se peut que ce son soit génant pour vous, pour votre foyer, voire même pour vos voisins,

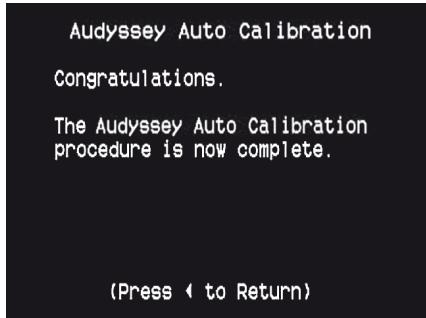

ENSUITE, IL FAUT CHOISIR UNE COURBE CIBLE eurs de haut-parleurs prévoient que leurs produits seront utilisés dans des pièces domestiques typiques, is sont « sonorisés » pour fonctionner dans une telle ambiance. On part du principe que la pièce va ajouter des graves renforcées et quelle va absorber une partie de l'énergie des aigus. sensuit que si nous « éliminons » les cloisons en appliquant la correction de la pièce et que nous configurons les haut- parleurs pour une réponse plate, il est possible que vous trouviez le son trop puissant en ce qui concerne les aigus et trop faible dans la zone des graves. Comme les con Les ingénieurs NAD ont fait des recherches très poussées dans ce domaine de l'acoustique des pièces et, en collaboration avec les ingénieurs Audyssey, ont mis au point ce que nous considérons comme la courbe de réponses idéale pour une pièce. Nous incluons cette courbe EQ NAD, avec un courbe EQ mise au paint par Audyssey, comme les deux meilleurs choix. Les courbes de réponse données ci-dessous sont typiques du processus de correction acoustique d'une pièce à l'aide de NAD EQ Audyssey ne pièce mesurée parle m Fitre de ComectionInverse calculé pare NAD 175 Réponse Co Une troisième option incluse est une courbe EQ plate, mais nous ne la recommandons pas pour l'écoute (elle est utile pour vérifier les performances de la chaîne si vous utilisez des appareils de mesure extemes).

Choisissez la Courbe Cible que vous trouvez la plus satisfaisante en appuyant sur la touche Audyssey de la télécommande. Vous pouvez aussi contourner la réponse corrigée MultEQ XT si vous le souh Audyssey Auto Calibration Congratulat ion The Audyssey Auto Calibration procedure is now complete. {Press 4 to Return) Nous vous conseillons de profiter au maximum de la fonctionnalité de Calibrage Audyssey du T 175 pour réaliser la configuration de vos haut- parleurs. Toutefois, si vous souhaitez configurer manuellement vos haut- parleurs ou que vous avez déjà exécuté la Calibrage Audyssey et vous voulez réaliser des réglages supplémentaires, vous pouvez aussi suivre et mettre en œuvre les rubriques suivantes concemant la Configuration des Haut-Parleurs, les Niveaux des Haut-Parleurs et la Distance des Haut-Parleurs. NOTA Lors de la configuration manuelle de vos haut-parleurs, il vous est possible de récupérer les paramètres Audyssey calibrés auparavant ; pour cela, il vous suffit de réajuster les configurations repérées par un astérisque, cest à dire celles déjà modifiées par Audyssey.

CONFIGURATION DES HAUT-PARLEURS

(SPEAKER CONFIGURATION) Speaker Configuration Front SE 80H * Center Large Surround Large Back 2 Large Subyoofer On * #Restore Audyssey Values oute chaîne ambiophonique nécessite une « gestion des graves » pour diriger le contenu basse fréquence d'une ou plusieurs voies vers les haut-parleurs les plus à même de le reproduire. Pour que cette fonction marche correctement, il est important que vous identifiez les capacités de vos haut-parleurs. Nous utilisons les termes « Pe et «Grand » (et aussi «inactif» [Off]), maïs il est à noter que la taille physique peut n'avoir aucun rapport avec ces désignations. + Un «Petit» haut-parleur correspond à tout modèle n'ayant pas une réponse significative dans les fréquenc: ès graves, c'est à dire en dessous d'environ 200 Hz, sans tenir compte de sa dimension physique. + Un «Grand » haut-parleur est n'importe quel modèle avec une plage de fréquences complète, c'est à dire avec une bonne réponse dans les fréquences très graves. + Unha parleur « Inactif» [Of] correspond à un haut-parleur non présent sur votre chaîne. À titre d'exemple, votre chaîne peut être dépourvue de haut-parleurs ambiophoniques arrière ; dans ce cas, vous configureriez l'élément « Ambiophonique » (Surround) sur « Désactivé » [Off].

En fonction du rapport entre les haut-parleurs, les choix possibles pour chaque haut-parleur sont les suivants AvantG/D | Centre | Ambioph.@/D Arrière Super GRAND FORMAT LARGE) GRAND FORMAT

ARRET à La Configuration des Haut-Parleurs est « globale; » cela veut dire que la configuration reste en vigueur pour toutes les entrées et pour tous les modes d'écoute. Néanmoins, la configuration des haut-parleurs fait partie du système de Configurations préréglées (Presets) du T 175. Pour cette raison, vous pouvez mettre en mémoire plusieurs configurations des haut- parleurs afin de pouvoir les rappeler facilement, en fonction des besoins des différents types d'enregistrements ou de modes d'écoute. Vous pouvez gérer et régler la Configuration des Haut-parleurs en combinant les touches b puis A/Y . Configurez les haut-parleurs « Avant » [Front], « Centre » [Center] et « Ambiophoniques » [Surround] sur « Grand » [Largel, « Petit » [Small] ou « Désactivé » [OF] suivant les haut-parleurs présents sur votre sous-chaîne. Les haut-parleurs « Arrière » [Back peuvent être constituées d'un ou deux haut-parleurs. Configurez « Arrière » [Back] sur « 1 » ou « 2 » haut-parleurs, suivant le nombre réel de haut-parleurs. Configurez le « Subwoofer » sur «Actif» [On] ou «Inactif» [Off], sachant que vous ne devez sélectionner < Actif» que si un subwoofer est relié au jack de sortie SUBWI ou SUBW2 duT 175

GRAVES AMÉLIORÉS [ENHANCED BASS]

Lorsque le subwoofer est configuré sur ACTIF [ON] et Avant haut-parleur est configuré sur GRAND [LARGE] les GRAVES AMÉLIORÉS [Enhanced Bass] sont aussi disponibles. Normalement, lorsque les haut-parleurs sont configurés sur GRAND [LARGE], le subwoofer nest pas actif L'option GRAVES AMÉLIORÉS [Enhanced Bass] permet d'exploiter les haut-parleurs sur la totalité de leur plage de fréquences, tout en bénéficiant de la contribution du subwoofer. Cette fonctionnalité est particulièrement utile si vous souhaitez profiter d'un maximum de graves. Veuillez noter que, du fait des effets d'annulations acoustiques, il se peut que la réponse dans les graves soit non-homogène dans cette configuration. Vous pouvez configurer Subwoofer sur « Actif» [On] même si vous avez validé «Grand » [Large] pour les haut-parleurs avant, auquel cas le contenu grave de toutes les voies que vous avez réglées sur « Petit » [Small sera envoyé à la fois au subwoofer et aux haut-parleurs avant ; le signal de la voie EBF (LFE] sera envoyé uniquement au subwoofer. Pour la plupart des chaînes équipées d'un subwoofer, la meilleure solution consiste néanmoins à configurer les haut- parleurs avant sur « Petit» [Small]. La totalité du contenu basses fréquences des haut-parleurs peut être directement réglée dans la plage de 40 Hz à 200 Hz. REMARQUE Les configurations définies dans la « Définition des Haut-Parleurs (Speaker Setup) » sont rappelées chaque fois qu'elle est activée lors de la configuration d'une Preset AW. Reportez-vous aussi à la rubrique «Presets AV » pour plus d'informations. NIVEAUX DES HAUT-PARLEURS (SPEAKER LEVELS) Front Right Surround Right Surround

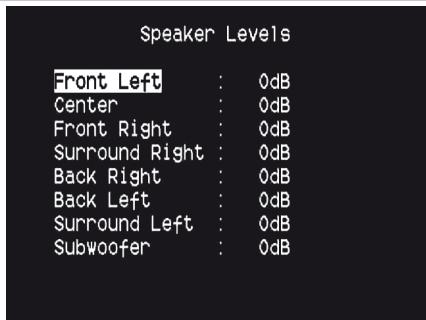

En réglant la balance relative des haut-parleurs de votre chaîne, vous faites en sorte que les enregistrements ambiophoniques (quil s'agisse de musique ou de films) reproduisent l'équilibre d'effets, de musique et de dialogue voulu par les artistes. De plus, si votre chaîne comporte un subwoofer, cette opération établit le rappart correct entre le volume du subwoofer et celui des autres voies, et donc l'équilibre des basses fréquences (graves) par rapport aux autres éléments sonores.

UTILISATION D'UN SONOMÈTRE

Ilesttout à fai possible de procéder aux opérations de configuration de niveau sonore du T 175 « à l'oreille; » en faisant bien attention, les résultats seront suffisamment précis. Néanmoins, l'utilisation d'un sonomètre ou mesureur de « pression sonore » [SPL], comme par exemple le sonomètre Référence 33-2050 de Radio Shack, facilite cette tâche et en augmente la précision et la reproductibilité. Cet outil si vous en possédez un, peut s'avérer très utile pour les réglages audio. Le sonomètre doit être positionné à l'endroit d'écoute principal approximativement à la hauteur de la tête de l'auditeur en position assise. Lidéal est de disposer d'un trépied, mais en vous servant d'un rouleau de ruban adhésiflarge vous pourrez utiliser à peu près n'importe quoi comme support {une lampe sur pied, un pupitre ou une chaise avec un dossier «en échelle. » La seule précaution à prendre est de s'assurer qu'aucune surface importante réfléchissant les sons ne se trouve devant ou à proximité du microphone.

Orientez l'appareil en pointant le microphone (qui se trouve généralement à l'extrémité du boitier) directement vers le plafond (et non dans la direction des haut-parleurs), puis vérifiez que l'échelle de pondération « C » a été sélectionnée. Configurez le sonomètre pour afficher 75 dB SPL. Sur les sonomètres Radio Shack, vous pourrez soit caler le sonomètre sur le calibre 80 dB et régler le niveau à 5 points, soit le caler sur le calibre 70 dB et régler le niveau à +5 points. RÉGLAGE DU NIVEAU DES HAUT-PARLEURS À L'AIDE DU MODE TEST Alors que le menu « Niveaux Haut-parleurs » [Speaker Levels] est affiché, appuyez sur la touche «Test » de la télécommande HTRC 1 pour activer le signal de test de balance des Niveaux haut-parleurs du T 175. Vous ndrez un bruit « d'écume » alors que vous passerez d'un haut-parleur à l'autre (le mot «test» apparaît à droite du haut-parleur en cours de test), en commençant par l'Avant Gauche. Si vous entendez pas le signal de test vérifiez les branchements de vos haut-parleurs ou le paramétrage du menu incrusté « DEFINITION DES HAUT-PARLEURS » (SPEAKER SETUP Utilisez à présent les touches A/Y de la télécommande pour régler le volume du bruit émis par la voie qui le reproduit, de manière à obtenir le niveau requis (en principe le plus simple consiste à commencer par le haut- parleur avant gauche). Au fur et à mesure que votre signal de test fait le tour des haut-parleurs, le menu incrusté indique la voie concernée. Lindication ent de « décalage de niveau » (level offset) à droite changera par incréments de 1 dB; le réglage est possible sur une plage de +12 dB. Appuyez sur «ENTRÉE » [ENTER] pour régler le haut-parleur suivant. REMARQUE Sivous effectuez l'équilibrage « à l'oreille, » choisissez l'un des haut- parleurs (en principe le haut-parleur central) comme référence, puis réglez successivement les autres de manière à ce que leur niveau sonore «semble aussi fort » que celui du haut-parleur de référence. Restez bien à l'emplacement d'écoute principal pendant que vous effectuez l'équilibrage de toutes les voies. Pour obtenir la même indication sur le sonomètre (ou le même volume sonore subjectivement apprécié) servez-vous des touches A/ de la ommande pour régler chaque haut-parleur. REMARQUES + Tous les haut-parleurs doivent se trouver à leur emplacement définitif avant de procéder au réglage des niveaux. Votre subwoofer (si vous en avez un) doit être configuré en mettant son filtre séparateur interne hors circuit, ou alors (s'il ne peut pas être mis hors circuit) il doit être réglé à sa plus haute fréquence si vous utilisez la sortie Subwoofer du T 175. Ilest souvent utile de procéder à un réglage final du subwoofer « à l'oreille, » en écoutant de la musique ou une bande sonore de film. A cause des effets acoustiques de la pièce, le calibrage des haut-parleurs appariés par paires (avant, ambiophoniques, arrière) ne sera pas toujours obtenu en affichant exactement les mêmes valeurs de décalage. Vous pouvez quitter le mode « Test» à tout moment en appuyant deux fois sur la touche 4 ce qui vous ramène au menu de « Définition des Haut- Parleurs (Speaker Setup). »

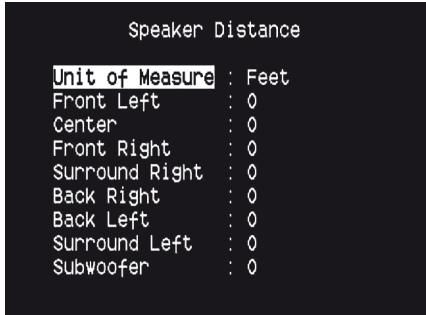

DISTANCE DES HAUT-PARLEURS (SPEAKER DISTANCE) Speaker Distance Surround Right ack Right Le paramétrage de la distance des haut-parleurs de votre chaîne constitue un perfectionnement subtil mais important pour votre installation. En indiquant au T 175 les distances entre l'auditeur et chaque haut-parleur, celui-ci intégrera automatiquement les retards corrects pour chaque voie, de manière à optimiser l'image sonore, l'ntelligibilité et l'ambiance ambiophonique. Entrez vos distances avec une précision d'environ 30 cm:

CONFIGURATION DE LA DISTANCE DES HAUT-PARLEURS

Alors que le menu « Distance des Haut-parleurs » (Speaker Distance) est affiché, utilisez les touches A/Y pour régler individuellement les haut-parleurs Avant Gauche, Centre, Avant droit, Ambiophonique Droit, Arière Ambiophonie gauche et droite), Ambiophonique Gauche et Subwoofer à la distance exacte entre votre position d'écoute principale et la face avant du haut-parleur Iles possible de définir une distance jusqu'à 30 pieds ou 9,1 mètres Vous pouvez afficher la distance en pieds ou en mètres grâce à l'élément «Unité de Mesure » [Unit of Measure] du menu

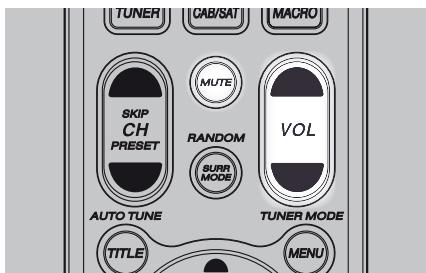

FUNER]) [[CAMSAT]) | MACRO) ©) (æ En plus du bouton de Volume utilisez les touches VOL A/Y de la télécommande HTRC 1 pour régler le volume principab du T 175, cest à dire pour augmenter ou baisser toutes les voies en même temps. Une impulsion momentanée sur la touche correspondante permet d'augmenter ou de diminuer le volume principal par pas de 1 dB. Si vous maintenez enfoncée la touche VOL A/Y, l'augmentation ou la diminution du volume se fait de façon «continue» jusqu'à ce que vous relâchiez la touche Comme le niveau moyen des enregistrements varie considérablement, il n'y a aucune raison de se limiter à un seul réglage du volume principal. Un niveau de -20 dB peut sembler tout à fait aussi «fort» pour un CD ou un DVD qu'un niveau de -10 dB pour un autre. La remise sous tension du T 175 à partir du mode veille ne modifie pas le réglage du volume sonore; s, par contre, le réglage avant la mise en veille était supérieur à -20 dB, le T 175 se remettra sous tension à -20 dB. Cela évite de commencer avec un volume sonore trop élevé.

COUPURE DU SON (FONCTION «MUET») Utilisez la touche «Muet» [Mute] de la télécommande HTRC 1 pour couper complètement le son de toutes les voies. La fonction de coupure du son est toujours disponible, quel que soit le choix de source ou de mode d'écoute. REMARQUES + __Lefait de changer de mode d'écoute ou d'entrée n'annule pas le mode muet. + _ Le réglage du volume principal à l'aide de la télécommande HTRC 1 ou du bouton sur la face parlante a pour effet d'annuler automatiquement le mode muet. RÉGLAGE « À LA VOLÉE » DES NIVEAUX RESPECTIFS DES VOIES Vous avez la possibilité de modifier les niveaux relatifs des sorties centre, ambiophonique et subwoofer sans avoir à accéder au menu des « Niveaux Haut-parleurs » [Speaker Levels]. Cette fonctionnalité est très utile si par exemple, vous voulez augmenter (ou diminuer) le niveau sonore des dialogues d'un film en augmentant (ou en diminuant) la voie centrale, ou si vous voulez réduire (ou augmenter) les graves profonds en augmentant (ou en diminuant) le niveau du subwoofer Utilisez les touches « AMBIOPH » [SURR], « CENTRE » [CENTER] et « SUB » de la télécommande HTRC 1 pour accéder directement au réglage des niveaux respectifs de ces voies sur une plage de +6 dB. Les voies ambiophoniques arrière (si présent e règlent proportionnellement aux voies ambiophaniques latérales. REMARQUE Le réglage des voies « à la volée » s'ajoute aux ou se soustrait des niveaux de configuration définis en suivant la procédure de calibrage des niveaux du T 175, accessible en appuyant sur la touche « Test » de la télécommande HTRC 1. Néanmoins, le fait de choisir une quelconque Configuration Préréglée (Preset) rétablit les valeurs stockées dans la Configuration Préréglée (Preset). Cela permet aussi d'annuler les niveaux définis sur le T 175 par le Auto-Calibrage Audyssey. CONFIGURATION DES ZONES (ZONE SETUP) Zone Setup Variable Zone (Audio Only} Variable Zone 4 Mode Record Ou fonctionnalité Zone vous permet de profiter, en même temps et dans différentes zones de la maison, de plusieurs sources sonores et des sources vidéo correspondantes, ainsi que des entrées Face Parlante, Lecteur Média et Tuner. LeT 175 comporte trois Zones configurables - Zone 2, Zone 3 et Zone 4. Combinez les touches b ou ENTRÉE [ENTER] et A/Y pour naviguer dans les paramètres du menu de Configuration des Zones. VOLUME La Zone 2 est dotée d'une commande de volume Fixe et Variable. Lorsque sur « Variable » et depuis le menu « Zone Controls » (Commandes de zones) de l'OSD), le niveau du volume de Zone 2 peut être réglé en utilisant les touches { A/Y) de la télécommande HTRC 1, les boutons de navigation correspondants de la face parlante ou directement via les touches [VOL A /Y ] du ZR 4. Par contre, si le Volume configuré comme «Fixe,» le Volume de la Zone 2 est réglé à un niveau en dB fixe, après quoile volume dans la zone pourra être réglé grâce à la commande de volume de l'amplificateur distinct qui reçoit le signal. MODE La Zone 3 et la Zone 4 sont configurables en deux modes : Sortie Enregistrement [Record Out] et Zone (Audio Uniquement). Si le mode sélectionné est Sortie Enregistrement |

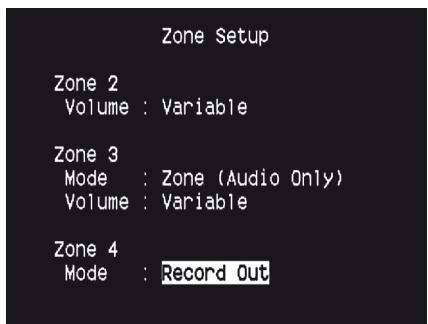

[ra cord Out} l'audio et le signal vidéo applicable sont envoyés directement à la Sortie Audio/Vidéo applicable {Reportez-vous à l'Alinéa 11. SORTIE AUDIO 3 / SORTIE VIDÉO 3 / SORTIE S-VIDÉO 3 (AUDIO 3 OUTAIDEO 3 OUT/S-VIDEO 3 OUT), SORTIE AUDIO 4 / SORTIE VIDÉO 4 / SORTIE S-VIDÉO 4 (AUDIO 4 OUT/VIDEO 4 OUT/S-VIDEO 4 OUT) de la discussion concernant le PANNEAU ARRIÈRE). Lorsque la Zone 3 ou la Zone 4 sont configurées en mode Sortie Enregistrement [Record Out] elles ne sont disponibles dans la section « Commandes de Zones » (Zone Controls) de la fenêtre Menu Principal La configuration « Sortie Enregistrement » [Record Out] est idéale pour réaliser des enregistrements sur un magnétoscope ou sur d'autres appareils similaires. Cette configuration est aussi utlisée pour les installations mult- zones utilisant des commandes de volume passives avec « appariement des impédances.» Consultez votre revendeur NAD pour des informations spécifiques concernant l'intégration de votre T 175 dans une chaîne de distribution audio multisalles. Sile « Mode » pour la Zone 3 or la Zone 4 est configuré sur « Volume, » il fonctionnera de la même façon que celle décrite dans la rubrique ci-dessus concernant le «Volume » de la Zone 2 Reportez-vous aussi à la discussion concernant les « Commandes de Zones » (Zone Controls) à la rubrique « Menu Principal » REMARQUE La télécommande ZR 4 ne permet de commander que les applications de Zone 2. CONFIGURATION DES ASSERVISSEMENTS (TRIGGER SETUP) Trigger Setup rigger 1 Out Trigger 2 Out Delay 05 Trigger 3 Out Zone 2+3+4 Delay Auto Trigger In : Main Le 1175 comporte trois Sorties Asservissement +12 V CC [+12V DC Trigger Output] que vous pouvez ut alimente. Une entrée asservissement est aussi prévue pour pouvoir mettre er pour activer un appareil ou une chaîne quil en marche le lien applicable auquel il est associé. Combinez les touches ou ENTRÉE [ENTER] et A/Y pour naviguer dans le menu des paramètres de Configuration des Asservissements.

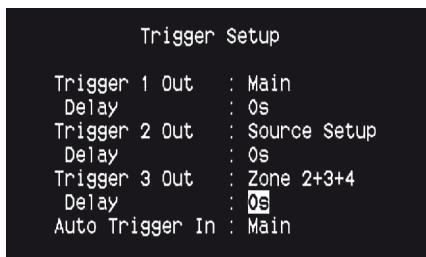

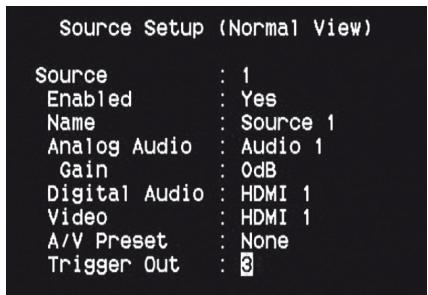

SORTIE ASSERVISSEMENT Les asservissements sont des signaux bass tension utilisés pour allumer/ éteindre d'autres appareils conformes. Les trois Sorties Asservissement +12V CC duT 175$ [Trigger 1 Out, Trigger 2 Out et Trigger 3 Out] dépendent du mode auquel elles sont associées. Vous pouvez choisir entre six endroits où les sorties +12VCC seront affectées, à savoir: Principal [Main], Zone 2, Zone 3, Zone 4 Zone 2+3+4 et Configuration Source [Source Setupl Prince: Le signal +12 V CC est disponible au niveau de la Sortie Asservissement désignée lorsque le T 175 est sous tension. Zone 2, Zone 3, Zone 4, Zone 2+3+4: Lorsque la Zone concernée est sous tension, le signal +12 V DC est disponible au niveau de la Sortie Asservissement désignée. Configuration des sources : Si la Sortie Asservissement est affectée àla « Configuration des sources » [Source Setup], le signal +12 V DC est disponible au niveau de la Sortie Asservissement chaque fois que la Source désignée est sélectionnée. Reportez-vous aussi à la discussion concernant la «Sortie Asservissement » (Trigger Out) à la rubrique « Configuration des Sources (Présentation Normale) » [Source Setup (Normal View) RETARD (DELAY) La disponibilité du signal +12 V CC au niveau de la Sortie Asservissement et Trigger Out peut être réglée. Si vous souhaitez que le signal +12 V CC soit disponible immédiatement sans retard au moment ou la Sortie Asservissement est reliée à sa destination affectée, réglez le Retard à Os. Sinon, vous pouvez choisir un retard de 1 s à ENTRÉE AUTO AVERTISSEMENT (AUTO TRIGGER IN) ENTRÉE Auto Avertissement [Auto Trigger IN] permet aux dispo: externes de commande de la chaîne de basculer la partie concemée du 1175 entre «Veille » et « Marche » et inversement. Lorsque l'interrupteur d'ASSERVISSEMENT [TRIGGER] sur le panneau arrière est sur MARCHE [ON], un signal d'entrée +12 V CC surl'ENTRÉE Asservissement [Trigger IN] met en MARCHE la partie à laquelle l'ENTRÉE Asservissement est affectée. Princ: À partir du mode veile, le T 175 se meten MARCHE lorsqu'un signal +12V CC est appliqué au niveau de l'ENTRÉE Asservissement [Trigger IN Zone 2, Zone 3, Zone 4 : La Zone concernée est mise en MARCHE chaque fois qu'un signal +12 V CC est présent au niveau de l'ENTRÉE Asservissement [Trigger IN] Tout [AII]: Les sections Principale [Main], Zone 2, Zone 3 et Zone 4 décrites ci-dessous seront toutes activées si un signal +12 V CC est présent au niveau de l'ENTRÉE Asservissement [Trigger IN ATTENTION Si la fonction d'ENTRÉE Auto Avertissement [Auto Trigger IN] du menu de Configuration des Avertissements [Trigger Setup] est affectée à « Principale » or «Toutes » et que le sélecteur d'AVERTISSEMENT [TRIGGER) est réglé sur le mode « AUTO » le bouton Standby sur la face parlante ainsi que les touches de fonction MARCHE/ARRÉT [ON/OFF] correspondantes de la télécommande HTRC 1 seront désactivés, ce qui aura pour effet d'affecter cette fonction à un dispositif de commande externe. Mettez le sélecteur d'AVERTISSEMENT [TRIGGER] en position « ARRÊT » [OFF] pour conserver les fonctions de MARCHE/ARRÊT [ON/OFF] normales. Reportez-vous aussi à l'alinéa 7. SORTIE ASSERVISSEMENT +12 V [+12 V TRIGGER OUT], ENTRÉE ASSERVISSEMENT [TRIGGER IN], ASSERVISSEMENT AUTO/DÉSACTIVÉ [TRIGGER AUTO/OFF] de la discussion concernant le PANNEAU ARRIÈRE REAR PANEL, ainsi qu'à la discussion concernant les «Sorties Asservissement » (Trigger Out) à la rubrique « Configuration des Sources (Présentation Normale) » [Source Setup (Normal View)

CONFIGURATION DU MODE D'ÉCOUTE (LISTENING MODE SETUP) Listening Mode Setup Listening Modes Dolby Setup DTS Setup Enhanced Stere LeT 175 vous offre différentes options d'Écoute, dont la plupart sont configurables. Elles sont prévues pour reproduire différents effets sonores suivant le contenu de la source à lire. Combinez les touches & ou ENTRÉE ENTER] et A/W pour configurer les paramètres suivants. MODES D'ÉCOUTE (LISTENING MODES) Le format audio détecté par la Source sélectionnée peut être configuré et traité de façon automatique, grâce aux options suivantes DOLBY Dolby Digital est le format de signal numérique mulivoies développé par la société Dolby Laboratoires. Les disques portant le symbole « DOLBY/ Digital » ont été enregistrés avec jusqu'à 5.1 voies de signaux numériques, reproduisant ainsi une qualité sonore bien meilleure que celle de l'ancien format Dolby Surround, avec des sensations sonores dynamiques et spatiales encore plus impressionnantes Dotb Éte eo PLIIx Music Surround : PLIIx DTS Stereo : NE0:6 Music Surround : NE0:6 Music PCM Stereo None Surround : None Analog None Une er trée audio Dolby Digital est configurable pour ce qui concerne son format comme suit: Stereo: Si le format audio détecté est Dolby stereo, vous pouvez le basculer par défaut à l'un des réglages suivants - Pro Logic, PLIIx Movie PLix Music ou None: Surround: Si le format audio détec: est Dolby Surround, vous pouvez le basculer par défaut à l'un des réglages suivants - Surround EX, PLI: Movie, and PLIIx Music, Stereo Downmix ou None: <Aucun » (None) est sélectionné, le signal Dolby Digital basculera par défaut aux réglages ‘Stereo'ou'Surround'définis à l'option « PCM ». Reportez-vous à la discussion ci-dessous concernant l'option « PCM ». None:

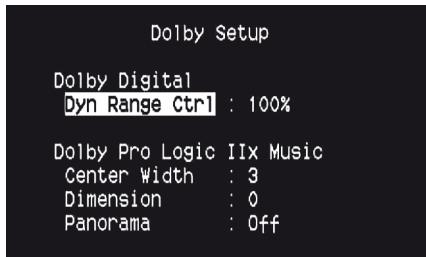

Dolby Digital Plus est une technologie audio de prochaine génération mise au point pour tous les programmes et supports haute définition. Le Dolby Digital Plus présente non seulement des programmes audio multi-voies sur un maximum de 7.1 voies et prend en charge de nombreux programmes à train binaire unique avec un potentiel maximal de 6 M bit/s et une performance maximale de 3 Mbit/s pour les DVD HD et de 1,7 Mbit/s pour les disques Blu-ray, mais transmet aussi les données binaires du Dolby Digital qui peuvent être lues sur les systèmes Dolby Digital courants. Le Dolby Digital Plus peut reproduire précisément le son tel qu'il a été conçu par les régisseurs et producteurs. Il présente aussi le son multk-voies à sortie discrète, le mixage interactif t la capacité multimédia caractéristiques des systèmes perfectionnés. Pris en charge par le HDMI (interface média haute définition), permet de transmettre un son et une image haute définition via une liaison numérique à câble unique.

DOLBY TrueHD Dolby TrueHD est la nouvelle technologie de codage sans perte mise au point pour les disques optiques haute définition. Dolby TrueHD offre un son séduisant, cent pour cent identique aux originaux de studio et dévoile ce que la nouvelle génération de disques optiques haute définition est capable doffir. Il prend en charge les débits binaires d'un maximum de 18 Mbit/s et enregistre séparémentjusqu'à 8 voies pleine gamme avec un son de 24 bits/96 kHz. intègre aussi des métadonnées importantes dont la normalisation des dialogues etle contrôle de la plage dynamique. Pris en charge parle HDMI interface mécia haute définition) il permet de transmettre un son et une image haute définition via une liaison numérique à céble unique. Les normes des DVD HD et des disques Blu-ray présentent actuellement un nombre de voies audio maximal imité à huit tandis que le Dolby Digital Plus et le Dolby TrueHD prennent en charge plus de huit voies audio. Notez que leT 175 prend en charge 7.1 voies.

En utilisant un décodeur Matrix, cette méthode crée la voie arrière (parfois appelée la voie «ambiophonique centrale ») en utilisant des signaux sur les voies ambiophoniques gauche et droite enregistrées en Dolby Digital 5.1, la reproduction étant assurée en Ambiophonie 6.1. Cette méthode doit être sélectionnée pour les sources partant le symbole « DOLBY/Digital -EX, » enregistrés en Dolby Digital Surround EX. Grâce à cette voie supplémentaire, vous bénéficierez d'une dynamique améliorée et d'une meilleure sensation de mouvement à l'intérieur du champ sonore. Si les supports enregistrés en Dolby Digital EX sont décodés avec un décodeur Digital EX, le format est détecté automatiquement etle mode Dolby Digital EX est sélectionné. arrive néanmoins que certaines sources enregistrées en Dolby Digital EX soient détectées comme de simples sources Dolby Digital. Dans ce cas, i faut sélectionner manuellement le mode Dolby Digital EX. REMARQUE Reportez-vous à la rubrique « Mode d'Écoute » dans les discussions concernant le Menu Principal pour une description des modes Pro Logic, PLiix Movie, PLIIx Music et Stereo Downmix. DTS L'ambiophonie Digital Theater System Digital Surround (que l'on appelle tout simplement « DITS ») est un format de signaux numériques multivoies capable de traiter des débits supérieurs à ceux dont est capable le format Dolby Digital. Si Dolby Digital et DTS sant tous deux des formats pour supports avec 5.1 voies, les disques portant le symbole « DTS » sant réputés donner une meilleure qualité sonore grâce au fait que le taux de compression audio nécessaire est moins important. Ce format apporte aussi une dynamique plus large afin de produire une qualité sonore véritablement magnifique Une entrée audio DTS peut être configurée pour ce qui concerne son format comme suit Stere ile format audio détecté est DITS, vous pouvez le basculer par défaut à l'un des réglages suivants - NEO:6 Cinema, NEO:6 Music ou None Surround: Si le format audio détecté est DTS Surround, vous pouvez le basculer par défaut à l'un des réglages suivants - NEO:6 Cinema, NEO:6 Musie, Stereo Downmix ou None. None: Si « Aucun » (None) est sélectionné, le signal DTS basculer par défaut aux réglages Stereo'ou'Surround'définis à l'option « PCM ». Reportez-vous à la discussion ci-dessous concernant l'option « PCM ». REMARQUE Reportez-vous à la rubrique « Mode d'Écoute » dans les discussions concernant le Menu Principal pour une description des modes Stereo Downmix et DTS Neo:6 ambiophonie. PCM PCM (Pulse Code Modulation) est la représentation numérique du signal audio standard converti avec peu ou sans compression. Si Aucun [None] est sélectionné pour l'un ou plusieurs des réglages Dolby ou DTS ci-dessus, cette section‘PCM'basculera par défaut le signal audio comme suit Stereo: Le format audio stéréo détecté sera configuré à l'une des options suivantes - Pro Logic, PLIIx Movie, PLIIx Music, NEO: Cinema, NEO: Music EARS, Enhanced Stereo ou None. Surround: Le format audio surround détecté sera configuré à l'une des options suivantes - PLIIx Movie, PLIIx Music, NEO:6 Music, NEO: Cinema, Stereo Donnmix ou None ANALOG (ANALOGIQUE) Si l'entrée audio est un signal analogique, les modes suivants sont les modes ambiophoniques pour lesquels l'entrée peut être configurée par défaut : Pro Logic, PLIIx Movie, PLIx Music, NEO: 6 Cinema, NEO: 6 Music, EARS, Enhanced Stereo, Analog Bypass et None. REMARQUE Tous ces Modes d'Écoute pour « Dolby Digital, » « DTS », « PCM» et «Analog » peuvent être modifiés directement en appuyant sur le bouton « Mode d'Écoute » [Listening Mode] de la face parlante ou en sélectionnant l'option « Mode d'Écoute » (Listening Mode) dans la fenêtre du Menu Principal. The format audio choisi sera retourné à la configuration concernée dans « Configuration du Mode d'Écoute » Listening Mode Setup). CONFIGURATION DOLBY (DOLBY SETUP) Doiby Setup Dolby Digital Don range ctr'B Dolby Pro Logic I1x Music Center Width Dimension Panorama off Grèce à ce menu, vous pouvez régler aussi bien le Contrôle de la Plage Dynamique Dolby Digital que les paramètres du mode Pro Logic Ix Music Dolby Digital Contrôle de la Plage Dynamique (Dyn Range Ctrl): Vous pouvez choisir la plage dynamique effective (plage subjective de faible à fort) pour la lecture des bandes sonores Dolby Digital. Pour un effet cinéma total, choisissez toujours 100 %, c'est à dire la valeur par défaut. Les valeurs de 75 %, 50 % et 25 % réduisent progressivement la plage dynamique, augmentant ainsi le volume des sons faibles tout en limitant le volume crête des sons forts La valeur 25 % donnera la plage dynamique la plus faible et la plus adaptée aux séances tard dans la nuit, ou alors lorsque vous voulez que le dialogue reste intelligible alors que le niveau des autres sons est maintenu à un volume global faible Dolby Pro Logic IIx Music : Reportez-vous à la même description de « PLIx Music» de la rubrique « PARAMÉTRAGE DES MODES D'ÉCOUTE » de « FONCTIONEMENT DUT 175 - MENU PRINCIPAL ».

CONFIGURATION DTS (DTS SETUP) Grâce à ce menu, vous pouvez régler aussi bien le Cont Je de la Plage Dynamique Dolby Digital que les paramètres du mode DTS Neo: 6 Music. Contrôle de la Plage Dynamique (Dyn Range Ctrl) :|| s'agit de la même fonctionnalité configurable de Contrôle de la Plage Dynamique que celle décrite ci-dessus à la rubrique Configuration Dolby, à la seule différence que la piste sonore est, dans ce cas, en format DITS. DTS Neo: 6 Music : Reportez-vous à la même description de « NEO: 6 Music » de la rubrique « PARAMÉTRAGE DES MODES D'ÉCOUTE » de <FONCTIONEMENT DUT 175 - MENU PRINCIPAL ».

DTS Neo:6 Music center Gain Les descriptions ci-dessus sont des descriptions plus détaillées des modes ambiophoniques DTS surround

Le DTS-HD Master Audio est une technologie restituant les sources audio telles qu'elles ont été enregistrées dans les studios professionnels, sans aucune perte de données, et préservant la qualité du son. Le DTS-HD Master Audio adopte des taux de transfert variables, facilitant le transfert des données avec un taux maximal de 24,5 Mbit/s pour les disques Blu-ray et de 18 Mbit/s pour les DVD HD qui sont beaucoup plus rapides que les taux de transfert des DVD ordinaires. Grâce à ces taux de transfert élevés, les sources audio de 96 kHz/24 bits, 7.1 voies ne subissent aucune perte pendant la transmission et le son original ne subit donc aucune détérioration. Le DTS-HD Master Audio est une technologie unique pouvant reproduire fidèlement le son voulu parles auteurs de musique et de films, DTS - ES EXTENDED SURROUND "* (DTS ES) 11 s'agit d'un nouveau format numérique multivoies qui améliore de façon très sensible la sensation spatiale 360° de l'Ambiophonie, grâce à une meilleure expansion spatiale des signaux ambiophoniques, tout en assurant ès bonne compatibilité avec le format DTS traditionnel En plus des 5.1 vois le format Expanded DTS-ES Sumound offre aussi une voie ambiophonique arrière (parfois appelée «ambiophonie centrale») pour la reproduction, ce qui donne 61 voies en tout. Le format Expanded DTS-ES Surround comprend deux formats distincts, chacun étant caractérisé par sa propre méthode registrement: signauxambiophoniques ;les deux méthodes sont décrites craprès une

DTS-ES" DISCRETE 6.1 Dans la mesure où les signaux des 6.1 voies Ambiophoniques (y compris la voie arrière) sont parfaitement indépendants il est possible de donner l'impression que l'image acoustique se déplace librement au milieu des bruits de fond, sur un cercle de 360° autour de l'auditeur. Bien qu'l soit possible d'accéder à la qualité optimale à partir de pistes sonores enregistrées grâce à ce système, il faut pour cela que le signal passe par le décodeur DTS-ES, car un décodeur DTS traditionnel réaliserait un combiné-mixé de la voie arrière dans les voies ambiophoniques droi et gauche de la chaîne ambiophonique, de manière à ce qu'aucune information sonore ne soit perdue.

DTS-ES" MATRIX 6.1 Avec ce format, les signaux supplémentaires de la voie arrière sont soumis à un encodage matriciel et sont injectés dans les voies ambiophoniques droite et gauche. Lors de la lecture, ils sont décodés et envoyés aux voies ambiophoniques droite, gauche et arrière. Dans la mesure où ce format de signal binaire est 100 % compatible avec les signaux DTS traditionnels i est possible d'obtenir l'effet du format DTS-ES Matrix 6.1 en utilisant des sources basées sur les signaux DTS-E: Ilest bien évidemment possible de reproduire, aussi, à l'aide d'un décodeur DTS 5.1 voies, les signaux enregistrés en format DTS-ES 6.1 Lorsqu'un décodeur DIS-ES traite un signal discret DTS-ES 6.1 ou Matrix 6.1, ces formats sont détectés automatiquement etle mode ambiophonique optimal est sélectionné. arrive néanmoins que certaines sources DTS-ES Matrix 6.1 soient détectées comme des signaux DTS. Si cela arrive, il faut sélecti manuellement le mode DTS-ES Matrix afin d'obtenir une reproduction correcte. nine

DTS NEO: 6" SURROUND

Ce mode exploite les signaux 2-voies traditionnels, comme par exemple les signaux PCM numérique ou stéréo analogique, dans le décodeur matriciel numérique haute précision utilisé pour le DTS-ES Matrix 6.1, de manière à obtenir une lecture ambiophonique 6.1 voies. DTS Neo: 6 surround comprend deux modes permettant de sélectionner le décodage optimal des sources de signaux DTS NEO: 6 CINEMA : Ce mode est parfait pour la reproduction de films. Le décodage seffectue en soulignant la séparation afin d'obtenir la même atmosphère avec les sources 2 voies qu'avec les sources

DTS NEO: 6 MUSIC : Ce mode est surtout recommandé pour là reproduction de la musique. Les voies avant droite et gauche ne passent pas par le décodeur et sont reproduites directement, de manière à ce qu'il ny ait aucune perte de qualité sonore, alors que les effets des voies ambiophoniques droite et gauche, de la voie centrale et de la voie ambiophonique arrière apportent une impression naturelle d'élargissement du champ sonore STEREO AMELIOREE (ENHANCED STEREO) Reportez-vous à la même description de « STEREO AMELIOREE » LENHANCED STEREO) de la rubrique « MODE D'ÉCOUTE » de «FONCTIONEMENT DUT 175 - MENU PRINCIPAL ». CONFIGURATION DE L'AFFICHAGE (DISPLAY SETUP) Display Setup VED Disprayl on Dimmer Bright Line 1 Main Source Line 2 Listening Mode Temp Line Line 2 os) Temp Digp : On L'Affichage Vide-Fluorescent (VFD) et les Incrustations à l'Écran (OSD) peuvent afficher les informations de différentes façons, grâce aux paramètres qui se trouvent dans le menu « Configuration de l'Affichage » {INFO Setup]. Combinez les touches b ou ENTRÉE [ENTER] et A/Y pour naviguer dans les rubriques du menu de « Configuration de l'Affchage. » REMARQUE Les configurations définies dans la « Configuration de l'Affchage » sont rappelées chaque fois qu'elle est activée lors de la configuration d'une Preset AW. Reportez-vous aussi à la rubrique « Presets AV » ci-dessous.

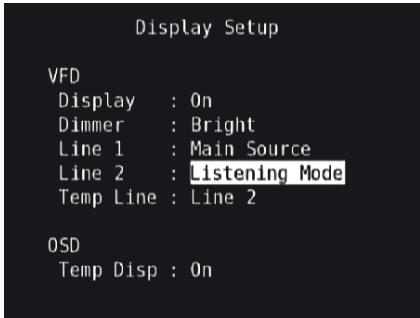

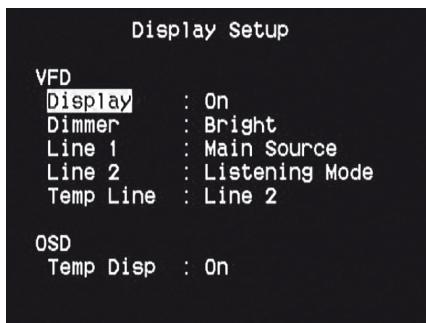

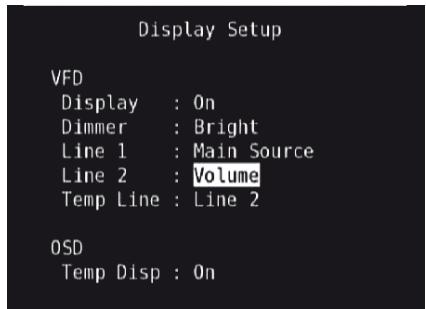

AFFICHAGE VIDE-FLUORESCENT (VFD) Affichage (Display) : Sélectionnez « Activée » [On] pour afficher toutes les données applicables ou tous les caractères sur l'affichage VFD. Rien ne sera affiché sur l'affichage VFD si l'option « Temp » a été sélectionnée. Toutefois, pour la configuration « Temp, » chaque fois que vous activerez l'une des commandes de la face parlante ou les touches correspondantes sur la télécommande, les caractères VFD appropriées seront provisoirement affichés avant de disparaître progressivement. Il est à noter que si une ou plusieurs Zones est/sont sous tension, elles seront affichées en permanence sur la VFD, même si celle-ci est configurée avec « Temp. » Réglage de luminosité (Dimmer) : Si vous souhaitez réduire le luminosité de l'affichage VFD, réglez la luminosité [Dimmed sur « Dim » (faible. Sinon, sélectionnez « Bright» (ford pour revenir à la luminosité normale de l'affichage VFD. Ligne 1, Ligne 2 (Line 1, Line 2): L'affichage VFD comporte deux lignes principales d'informations et de caractères La ligne 2 est la ligne de données ou de caractères située tout en bas de la VFD, alors que la Ligne 1 se trouve juste au dessus. Pour ces deux lignes, vous pouvez choisir quel affichage doit apparaître en sélectionnant parmi des options suivantes Source Principale (Main Source) : Montre la Source active. Volume : Le Volume actuel est affiché. Mode d'Écoute (Listening Mode) : Le Mode d'Écoute choisi est indiqué. Format Audio Src (Audio Src Format) : Affiche le format audio détecté au niveau de la Source active. Audio Codec (Codec audio) : Affiche le format du flux audio détecté notamment Analog (Analogique), PCM Surround, Dolby TrueHD, DTS- HD Master Audio et autres formats. Video Mode (Mode vidéo) : Indique la résolution vidéo de la source d'entrée active. Les détails montrés comprennent la résolution vidéo avec fréquence d'images. Pour une meilleure compréhension de ces détails vidéo, consultez votre spécialiste audio NAD ou le service technique de votre distributeur. Source Zone 2 - Zone 3 : Zone 4. La Source affectée à la Zone applicable est indiquée. Inactif (Off): Sélectionnez « Inactif » [Of] si vous ne souhaitez afficher aucune donnée sur la ligne concernée. Ligne Temp (Temp Line) : Choisissez la Ligne 1 [Line 1] ou la Ligne 2 [Line 2] comme ligne sur laquelle vous voulez que l'affichage VFD apparaisse temporairement, si « Temp » a été sélectionné pour l'option «Affichage » [Display] comme décrit ci-dessus. AFFICHAGE À L'ÉCRAN (OSD) AffTemp (Temp Disp}: Cela s'applique à l'affichage OSD qui apparaît temporairement à la sortie vidéo chaque fois que vous activez l'une des commandes de la face parlante ou les touches correspondantes sur là télécommande. Choisissez « Actif» [On] si vous souhaitez afficher l'OSD concerné sur le moniteur / téléviseur ; sinon, choisissez « Inactif» [Off]. PREREGLAGES A/V (A/V PRESETS) A/V Presets Preset| Nane Listening M DSP Options Tone Control Pict Controls : No Speaker Setup: No Display Setup : No ave Current Setup to Pr oad Defaults to Preset The système de « Configurations Préréglées » ou « Presets» du 175, simple mais extrêmement souple, vous permet de personnaliser pratiquement tous les aspects de vos lectures audio-vidéo et de rappeler ces configurations personnalisées en appuyant sur une simple touche. Les paramètres « Mode d'Écoute » (Listening Mode), « Options DSP » (DSP Options) « Commandes de Tonalité» (Tone Controis) et «Contrôles image » (Picture Controls) accessibles viale « Menu Principal», ainsi que la «Définition des Haut-Parleurs» (Speaker Setup) etla « Configuration de lAffichage » (Display Setup) accessibles viale « Menu de Configuration » sont stockés ensemble sous la forme d'une seule Preset. Vous pouvez, par exemple, créer une Configuration Préréglée [Preset] optimisée pour la musique pop et une autre pour la musique classique. Vous pourrez configurer une ou plusieurs Presets pour rappeler la configuration préférée de chaque membre de la famille, ou encore une Preset pour la lecture de films avec tous les sons du cinéma à domicile et une autre pour les films à regarder tard dans la nuï, en réglant précisément chaque Preset pour correspondre à un scénario ou à une préférence particulière. CRÉATION DES CONFIGURATIONS PRÉRÉGLÉES [PRESETS] Pour créer une Preset il suffit simplement de mettre en mémoire un ensemble complet de paramètres décrits sous « Mode d'Écoute » (Listening Mode), « Options DSP » (DSP Options), « Commandes de Tonalité » (Tone Controls) et « Contrôles d'image » (Picture Control) accessibles via le « Menu Principal », ainsi que la « Définition des Haut-Pareurs » (Speaker Setup) etla « Configuration de l'Affichage » (Display Setup) accessibles via le « Menu de Configuration». Utilisez les touches A /Y pour atteindre « AW Presets » afin de sauvegarder un ensemble des dits paramétrages dans une Preset. Choisissez un numéro de Preset puis, en combinant les touches A /, vous pouvez sélectionner et stocker dans la Preset concemée nimporte quel paramétrage mentionné ci-dessous en choisissant « Oui» [Yes]. Si vous décidez de ne pas inclure un paramétrage donné dans la Preset concemée, sélectionnez « Désactivé » [Off] Maintenant, pour sauvegarder les configurations choisies dans le numéro de Preset concemé, descendez jusqu'à « Sauvegarder la configuration courante dans le préréglage » [Save Current Setup to Preset] puis appuyez sur la touche >. Si vous décidez de charger plutôt les paramétrages par défaut, descendez jusqu'à « Chargez les Paramètres par Défaut dans la Preset » [Load Default to Preset] puis appuyez sur la touche à pour rétablir la configuration par défaut. En plus des paramétrages, il est possible de renommer l'étiquette de la Preset. Ce nouveau nom s'affichera sur le VFD et aussi sur l'OSD. Pour renommer une étiquette de Preset, faites défiler le menu jusqu'à «Nom » [Name] puis appuyez sur pour atteindre le caractère. Appuyez ensuite sur les touches A/Y pour choisir les différents caractères alphanumériques. Appuyez sur les touches 4h pour passer au caractère suivant ou revenir au caractère précédent et en même temps sauvegarder les modifications effectuées sur le caractère en cours. REMARQUE La Configuration Préréglée [Preset] sélectionnée reste active jusqu'au moment où vous sélectionnerez une autre Configuration Préréglée.

1. Réglez d'abord vos paramètre:

ces options par l'entremise de leur page de menu respective) oris pour les options suivantes (accédez à Mode d'Écoute (Listening Mode) : Stereo Listening Mode Mode SIVÈNVUA Options DSP (DS Options): 5 ms Options Lip Sync Delay : FE Tone Controls (Commandes de tonalité) : Tone Defeat (Tonalité Neutre) On (Activée) Tone Controls Tone Defeat On Configuration de l'affichage (Display Setup) : Réglez « Line 2 » (Ligne sur « Mode d'écoute » (Listening Mode) Display Setup VFD Display on Diner : Bright

Contrôles d'imi Picture Controls Edge Enhancenent Threshold Noise Reduction Brightnes: Cont rast Letterbox Speaker Setup (Définition des Haut-parleurs): depuis le menu « Speake Setup » (Définition des haut-parleurs), accéd

usous-menu « Speaker Confgurtion» (Configuration des haut rs) et réglez « Subwoofer » sur « Off» (Désa arge » (Grand) est alors sélectionné pour « Front » (Avant) Speaker SeLup alibration aker Configuration] Speaker Levels s Distance Eco re er Configuration Front Lar nte SnalL 30Hz round Small 80Hz k 2 Small 8 Subwoofer 8

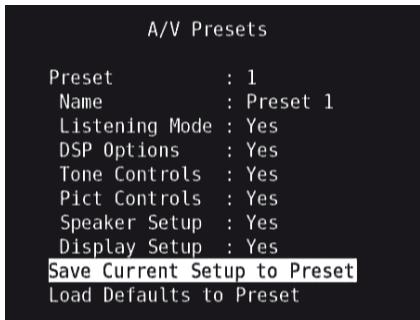

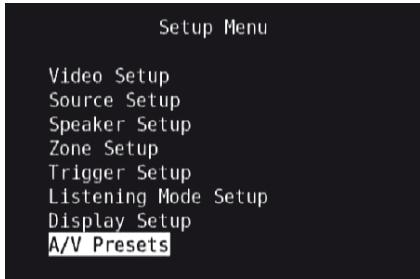

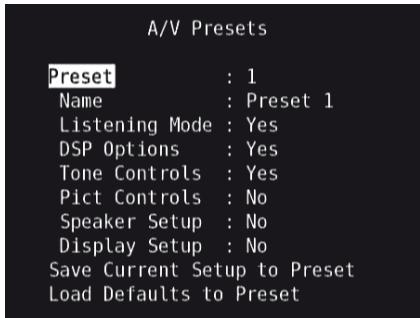

2. Avec les paramètres ci-dessus réglés, accédez à «Préréglages AW» (AW

(MENU DE CONFIGURATION) ges AMV » (MY Presets) Presets) depuis la page « SETUP MENU » Appuyez sur [D ] pour à Setup Speaker Setup Trigger Setup Listening Hode 3 Dans la page « AW Presets » (Préréglages AM), réglez « Preset: 1» Préréglage : 1) en fonction des conditions suivantes - appuyez sur CA/Y [ENTER] pou ctionner « Yes » (Oui) ou « No » (Non) et appuyez sur nfirmer la sélection et pas r au paramètre suivant. A/V Presets Pre Listening Mode : Yes DSP Options Tone Controls Pict Controls Speaker Setup: Yes Display Setup _: Yes Save Current Setup to Preset] Load Defaults Avec la ligne de menu « Save Current Setup to Preset » (Sauvegarder la configuration courante dans le préréglage) sélectionnée, appuyez sur [ pour sauvegarder les paramètres ci-dessus dans le « Preset 1 » (Préréglage 1). LOSD ci-dessous s'affiche pour confirme ue les paramètres ci-dessus ont été sauvegardés dans le « Preset (Préréglage 1) L'ARAL EU Current setup has been saved to preset. « to Return) Lorsque vous rappelez le « Preset 1 » (Préréglage 1) en utilisant la mmande (HTRC 1 :« AN les valeurs préréglées ci

attribuées au « Preset 1 » Préréglage 1) (pa rontrés dans les saisies d'OSD de l'étape 1) seront rappel mètres les et validées pour la source courante 4 Répétez maintenant l'étape 1 ci-avant, mais cette fois-ci en utilisant les réglages suivants Mode d'Écoute (Listening Mode) : PLIIx Music Listening Mode : JET Center Width Dimension Panorama

Options DSP (DSP Options) :0 ms DSP Options Lip Sync Delay Tone Controls (Commandes de tonalité) : Tone Defeat (Tonalité Neutre) Of (Dé: Tone Controls Bas nter Dialog OdB 2 «Line 2» (Lig Configuration de l'affichage (Display Setup): Rég sur «Volume » Display Setup VFD Display : On : Bright : Main Source Temp Disp : Contrôles d'image (Picture Controls) : Mode Aspect (Aspect Mode) - Stretch Picture Controls Asp Mode Edge Enhancement Threshold Noise Reduction Brightne Contrast Avec les paramètres ci-dessus réglés, accédez à « Préréglages AW » (AN Menu de Configuration). Appuyez glages AW » (A/V Presets). Presets) depuis la page « Setup Menu sur [à] pour accéder au menu « Setup Henu Video Setup Source Setup Speaker Setup Zone Setup Trigger Setup Listening Mode Setup Display Setup AV Preset sl

6 Dans la page « AW Presets » Préréglages AW) réglez « Preset: 2 (Préréglage

2) en fonction des conditions suivantes - appuyez sur | A/W ] pour

sélectionner » (Ouÿ) au « No » (Non) et appuyez sur [ENTER] pour confirmer la sé passer au paramètre suivant. A/V Presets Preset Listening Mode : Yes DSP Options Yes Tone Controls : Yes Pict Controls : Yes Speaker Setup: No Display Setup 5 Save Current Setup to Presetl Load Defaults to Pr Avec la ligne de menu « Save Current la configuration courante dans le prérégla sélectionnée, appuyez sur LD ] pour sauvegarder les paramètres ci-dessus dans le « Preset 2 » (Préréglage 2. Lorsque vous rappelez le « Preset 2 » ( ET » + 2» (Préréglage 2) éréglage 2) en utilisant la télécommande (HTRC 1 :« AWF ), les valeurs préréglées ci-dessus attribuées au « Pr paramètres montrés dans les saisies d'OSD de l'étape 4) seront rappelées et validées pour la source courante. Notez que « Speaker p » (Définition des haut-parleurs) est réglé sur « No » (Non). Dans cette condition, aucune valeur de définition de parleurs ne sera attribuée au préréglage 2. Les paramètres de la section « Speaker Setup » (Définition des haut-parleurs) qui seront appliqués au préréglage 2 seront ceux des paramèt courants ou antérieurs qui, dans cet exemple, sont les mêmes paramètres que ceux montrés à l'étape 1 nir jusqu'à 5 préréglages. Ces mêmes préréglages peuvent également être associés (sélectionnés par défaut) à chaque source dans la fenêtre « Configuration des Sources (Présentation Normale) » Setup - Normal View) ci-après. Source Setup (Normal View) Source 1 Enabled : ves Nane Source 1 Analog Audio : Audio 1 Gain OdB Digital Audi Video A/V Preset Trigger Out None Dans l'exemple ci-dessus, les paramètres de « Preset 1 » (Préréglage 1) sont séle les para

1. Vous pouvez tout de même sélectionner manuellement un autre

ionnés pour la source 1. Lorsque la source 1 est accédée êtres de « Preset 1 » (Prérégl

1) sont appliqués à la source

préréglage pour une source spécifiée en appuyant sur les touches de la élécommande appropriées.

[ra RAPPEL DES CONFIGURATIONS PRÉRÉGLÉES Vous pouvez rappeler une Preset à tout moment à l'aide de la élécommande HTRC 1. Appuyez sur la touche ra touche numérique 1-5 correspondant à la conl AIV PSET, puis appuyez guration préréglée oute Preset (Preset) souhaitée. La Pr rappelée est vée ou rempla déjà active (sil en existe)

Le tuner AM/FMinterne duT 175 permet d'obtenir un son de très grande qualité à partir des émissions radio. La réception et la qualité du son dépendront toujours, dans une certaine mesure, du type d'antennes) utilisé ainsi que de la proximité de l'émetteur du relief géographique et des conditions météorologiques.

À PROPOS DES ANTENNES

L'antenne filaire FM fourni, qui al forme d'un câble plat se branche sur l'entrée d'antenne FM du panneau arrière laide de l'adaptateur « balun » fourni; cette antenne doit être complètement déployée pour former un «Té.» Cette antenne dipôle repliée fonctionnera généralement le mieux si elle est orientée verticalement, les bras du «Té » étant complètement déployés perpendiculairement à l'émetteur de l'émission souhaitée. nexiste aucune «règle » immuable à ce sujet et vous pourrez essayer plusieurs emplacements etorientations pour trouver la position dans laquelle le son est le plus clair etle bruit de fond est le plus faible. Dans les zones où la réception FM est difficile, une antenne FM extérieure peut augmenter très considérablement la qualité de réception. Si vous écoutez beaucoup la radio, vous aurez peut-être intérêt à consulter un installateur professionnel d'antennes pour faire optimiser votre installation: L'antenne AM de type « cadre » fournie avec le T 175 sera normalement suffisante pour une bonne réception. Vous pouvez néanmoins utiliser une antenne AM extérieure pour améliorer la réception. Consultez un professionnel d'antennes pour plus d'informations. REMARQUE IMPORTANTE À moins d'être spécifiquement indiqué, on peut utiliser la télécommande HTRC 1 ou les touches de la face parlante pour la navigation ou l'accès aux fonctions AM/FM. Si lon retrouve la touche de commande ou l'icône de touche concernée sur la télécommande HTRC 1 et de la face parlante, la référence à cette touche est applicable à la télécommande HTRC 1 et de la face parlante. La même condition s'applique à leurs boutons équivalents. REMARQUE Lorsque vous utilisez la télécommande HTRC 1 pour effectuer des commandes AM/FM, assurez-vous que « TUNER » est sélectionné dans la partie « DEVICE SELECTOR » (SÉLECTION D'APPAREIL).

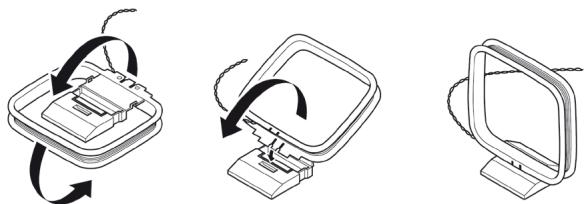

ASSEMBLAGE DE L'ANTENNE CADRE

1 Faites tourner le cadre extérieur de l'antenne.

2. Insérez le bord inférieur du cadre extérieur dans la rainure du socle.

3 Déployezle câble d'antenne.

SÉLECTION D'UNE BANDE DE TUNER

Appuyez sur la touche [AM/FM/DB] de la face parlante ou sur la touche +10] du pavé numérique du HTRC 1 alors que la page de sélection AMP ou TUNER est affichée. Appuyez à plusieurs reprises sur l'une de ces touches pour sélectionner l'un après l'autre le mode de réception AM, FM et XM (ou DAB). Relächez la touche pour choisir la bande désirée.

1 Donnez une impulsion sur l'une des touches ACCORDAGE [TUNE] @@/ >» de la face parlante pour incrémenter ou décrémenter la fréquence AM ou FM. 2 Appuyez continuellement sur ACCORDAGE [TUNE] dou ACCORDAGE LTUNEJR» pendant plus de 2 secondes pour effectuer une recherche vers le haut ouvers le bes le tuner du 175 s'arrête dès quil capte un signal suffisamment puissant. Sivous appuyez sur les touches ACCORDAGE [TUNE] <U/»» pendant la recherche, celle-ci arrête aussitôt. 3 Après avoir appuyé sur la touche « TUNER » (lettres jaunes) de la page Sélection d'Appareil de la télécommande HTRC 1, pour mettre celle-ci en mode de commande des fonctions Tuner, appuyez sur l'une des touches ACCORDAGE [TUNE] 4 ou ACCORDAGE [TUNE] BR de la télécommande HTRC 1 (lettres jaunes) ; donnez une simple impulsion pour effectuer une recherche manuelle lente, ou maintenez la touche enfoncée pour lancer une recherche automatique. ACCORD DIRECT Si vous connaissez la fréquence affectée à la station que vous souhaitez écouter vous pouvez accorder le T 175 directement sur cette station. 1 Appuyez sur le bouton [ENTER] « ENTRÉE » pour passer alternativement du mode « Preset » au mode « Tune » (voir la ligne inférieure du VFD) Sélectionnez le mode « Tune ». 2 A l'aide des touches numériques de la télécommande, tapez la fréquence affectée à la station. Par exemple, pour entrer 104,50 MHz, appuyez sur 1,0, 4,5 et 0 ou appuyez 1,0, 4,5 et sur [ENTER] CONFIGURATION DES PRÉRÉGLAGES A/V The T 175 peut garder en mémoire un panachage de vos 40 stations radio AM, FM et numériques préférées (XM ou DAB), afin que vous puissiez les rappeler instantanément. 1 Pour mettre une station en mémoire Preset, commencez par accorder la fréquence souhaitée (voir ci-dessus), puis appuyez sur la touche MÉMOIRE [MEMORY] de la face parlante.

2. Le VFD affichera le numéro de préréglage non utilisé suivant (Preset__

Free). Sil n'existe pas de numéro de préréglage non utilisé, vous pouvez sélectionner un numéro de préréglage déjà utilisé et remplacer son contenu en appuyant sur les touches [ A/Y ] de la télécommande HTRC 1 ou les boutons de navigation correspondants de la face parlante pour sélectionner le numéro de préréglage. 3 Ensuite, appuyez à nouveau sur la touche « MÉMOIRE » [MEMORY] pour sauvegarder la station dans le numéro de Preset indiqué et afficher «P___» (les deux espaces correspondront au numéro de Preset mis en mémoire, de « O1 » à «40 » au maximum) sur l'affichage VFD. 4 Appuyezsurle bouton PRESET 4/4 de la face parlante pour faire monter ou descendre le numéro de Preset Maintenezle bouton PRESET 4/Dlenfoncé pour faire « défler»les numéros de Presets en continu. Les touches de «PRÉSÉLECTION » IPRESET] de latélécommande HTRC 1 fonctionnent de la même manière. REMARQUE Les Stations Préréglées [Presets Radio] du T 175 sont distinctes des Configurations Préréglées [Presets] que vous pourrez utiliser pour gérer l'écoute et pour configurer différents modes et niveaux. Reportez-vous à la rubrique Prereglages AW ci-dessus.

RAPPEL DIRECT D'UN PRE-REGLAGE

Vous pouvez rappeler directement un numéro de pré-réglage 1 Appuyez sur le bouton [ENTER] « ENTRÉE » pour passer alternativement du mode « Preset » au mode « Tune » (voir la ligne inférieure du VFD) Sélectionnez le mode « Preset ». 2 A l'aide des touches numériques de la télécommande, tapez le numéro de pré-réglage désiré.

1 Sélectionnezle numéro de pré-réglage à supprimer. 2 Appuyez et maintenez le bouton [MEMORY], et appuyez et relâchez ensuite le bouton [INFO] - les paramètres du pré-réglage enregistré et sélectionné seront effacés. Les pré-réglages radio ne peuvent être effacés qu'à l'aide des boutons de la face parlante du T 175.

La touche « MODE TUNER » [TUNER MODE] sur la face parlante est une touche à deux fonctions. Lorsque ce sélecteur est à sa position normale, les icônes Silencieux FM [FM Mutel et FM Stéréo sont allumées sur l'affichage VFD ; dans ce cas, vous ne pourrez écouter que les stations dont le signal est fort, ce qui permet de supprimer le bruit entre les stations. Si vous appuyez à nouveau sur la touche « MODE TUNER » [TUNER MODE (les icônes Silencieux FM [FM Mutel et FM Stéréo séteignent sur l'affichage VFD) le tu- ner pourra recevair les stations lointaines et éventuellement bruyantes. Le bruit sera réduit sile niveau du signal dela station FM émettrice estinférieur au seul de la Sté- réophonie FM (puisque la FM monophonique est, par définition, moins susceptible d'être bruyante), maïs le désavantage est que vous perdez l'effet stéréophonique. REMARQUE Il est possible de mettre la même station en mémoire dans deux stations préréglées [Presets] distinctes, l'une avec le MODE TUNER activé et l'autre avec le MODE TUNER désactivé.

À PROPOS DES NOMS D'UTILISATEURS

Vous avez la possibilité d'affecter un « Nom d'Utilisateur » de huit caractères à chaque station de radio présélectionnée (ou « Preset ») ce nom s'affichera sur l'affichage de la face parlante chaque fois que vous rappellerez la station présélectionnée concernée.

DÉFINITION DES NOMS D'UTILISATEURS

Pour définir le nom d'une Preset radio « ACTUALITÉS, » procédez de la manière suivante 1 Rappelez la station présélectionnée (Preset radio) concernée 2 Appuyez ensuite une fois sur la touche MÉMOIRE [MEMORY] de la face parlante dans les cinq (5) secondes qui suivent; puis appuyez sur la touche AFFICHAGE [INFO] de la face parlante ; l'affichage montre une boîte clignotante. 3 Utilisezles touches d'« PRÉSÉLECTION » [PRESET 4 / 41] pour choisir le premier caractère du nom («A dans ce cas) dans la liste alphabétique. 4 Appuyez sur la touche d'ACCORDAGE [TUNE > ] pour valider le caractère et passer au suivant. (Appuyez sur la touche d'ACCORDAGE LTUNE 44] Pour revenir au caractère précédent. Reprenez cette même démarche pour chaque caractère de la série. 5 Appuyez à nouveau sur la touche MÉMOIRE [MEMORY] pour sauvegarder le Nom d'Utilisateur dans la mémoire et pour quitter le mode d'entrée de texte.

Le « Radio Data System » (RDS) permet aux récepteurs/tuner préamplificateurs FM compatibles d'afficher du texte transmis en même temps que l'émission radio. Le T 175 supporte deux modes RDS, le nom de station (mode PS) et le radio texte (mode RT). Néanmoins, toutes les stations FM n'incorporent pas le RDS dans le signal quelles émettent. Dans la plupart des zones vous trouverez une ou plusieurs stations émettant en mode RDS, mais il est tout à fait possible que vos stations préférées n'émettent aucune donnée RDS.

Lorsque vous êtes accordé sur une émission FM avec RDS, le symbole « RDS » s'allume sur l'affichage de la face parlante duT 175 après un court délai et la section texte indique le nom de la station (PS): « ROCK101 » par exemple. Appuyez sur la touche AFFICHAGE [INFO] de la face parlante pour permuter entre cette information et le radio-texte (RT) émis par la station (le cas échéant), c'est à dire un texte chenillard indiquant le nom d'une chanson ou d'un artiste, ou tout autre message souhaité par la station. UTILISATION DU T 175 - AM/FM/DB/iPod

ÉCOUTE DE LA RADIO XM

Le T175 est « Prêt pour le XM, » ce qui veut dire qu'en ajoutant le Mini- Tuner XM CPC-9000 et le support « Home Dock » pour Mini-Tuner XM, vendus séparément, vous aurez tout ce qu'il vous faudra pour écouter la radio XM en direct. Tout le reste est incorporé directement dans le T 175.1 vous suffira de vous abonner au service XM et votre T 175 sera paré pour recevoir le contenu XM du service souscrit. REMARQUES + Lorsque vous utilisez la télécommande HTRC 1 pour effectuer des com- mandes XM, assurez-vous que « TUNER » est sélectionné dans la partie « DEVICE SELECTOR » (SÉLECTION D'APPAREIL) En mode XM et avec « TUNER » sélectionné dans la partie DEVICE SELECTOR (SÉLECTION D'APPAREIL), la touche [FM MUTE] de la télécommande HTRC 1 ala même fonction que la touche [TUNER MODE de la face parlante. Consultez votre spécialiste audio NAD pour d'autres versions du Mini- Tuner XM compatibles avec le T 175.

[ra REMARQUE IMPORTANTE À moins d'être spécifiquement indiqué, on peut utiliser la télécommande HTRC 1 ou les touches de la face parlante pour la navigation ou l'accès aux fonctions XM. Si lon retrouve la touche de commande ou l'icône de touche concernée sur la télécommande HTRC 1 et de la face parlante, la référence à cette touche est applicable à la télécommande HTRC 1 et de la face parlante. La même condition s'applique à leurs boutons équivalents.

BRANCHEMENT DE L'ANTENNE XM

1. Branchez l'extrémité de l'antenne XM à la prise XM correspondante, sur

le panneau arrière du T 175

2. Appuyez sur le bouton MODE TUNER [TUNER MODE] de la face parlante

etle maintenir enfoncé pour vérifier la puissance du signal de la station XM sélectionnée, affichée sur le VFD et l'OSD. Appuyez à nouveau sur le bouton « MODE TUNER » [TUNER MODE] pour quitter l'affichage de la puissance du signal. Reportez-vous aussi au guide de votre radio XM pour savoir comment installer l'antenne XM de manière à recevoir des signaux optimums,

ACCORDAGE DES STATIONS

Il existe trois façons d'accorder la station XM que vous souhaitez écouter. Veillez d'abord à régler le Sélecteur d'Appareil de votre télécommande HTRC 1 sur « TUNER » avant de procéder aux opérations d'accordage suivantes, Les boutons A/W/4/ sont ceux de la télécommande HTRC 1 Ces mêmes touches correspondent aux boutons de navigation « PRESET H4/BB1/TUNE 44/22 » de la face parlant 1 Accordage Manuel: Appuyez de façon répétée surles boutons 4/» pour faire défiler chaque station XM. Appuyez sur les boutons 4/2 en les maintenant enfoncés pour faire défiler les stations XM plus rapidement. Les touches «TUNE <> de le télécommande HIRC 1 assurent les mêmes fonctions.

2. Appel direct d'une station: En vous servant des claviers numériques de

la télécommande HTRC 1, entrez directement le numéro de la station que vous souhaitez écouter et cette station s'accordera automatiquement. 3 Catégorie: Appuyez de façon répétée sur le bouton « MODE TUNER » LTUNER MODE] jusqu'à ce que « CAT" » et la catégorie correspondante s'affichent sur le VFD. « CAT" » signifie les catégories dans lesquelles les stations sont regroupées, à savoir Country, Rock, Jazz & Blues, et. Appuyez de façon répétée sur les boutons A/Y pour faire défiler les catégories disponibles vers le bas ou vers le haut Après avoir sélectionné la catégorie souhaitée, procédez de la même manière que pour l'Accordage Manuel des stations XM. L'accordage sera restreint aux stations tombant dans la catégorie choisie. Appuyez de façon répétée sur les boutons AY pour choisir une autre catégorie, puis accor- dez à nouveau une station.

Appuyez de façon répétée sure bouton « INFO » pour afficher les informations XM de la station sélectionnée, comme par exemple le nom de l'artiste, le titre de la chanson, la catégorie ou tout autre texte émis par la station.

STATIONS PRÉRÉGLÉES [PRESETS]

La procédure pour mettre en mémoire les stations XM est la même que celle utilisée pour la « Configuration des Stations Présélectionnées {Presets] » décrite à la rubrique « Écoute de la Radio. » Pour rappeler insantanément les Presets XM enregistrés, appuyez de façon répétée sur le bouton « MODE TUNER » [TUNER MODE] pour faire afficher «P__» (les deux espaces correspondent au numéro de Preset) sur le VFD. Appuyez sur le bouton « PRESET Ké«/ PRESET we» de la face parlante, ou sur les touches A/Y de la télécommande HTRC 1, pour faire défiler vers le haut ou vers le bas les Presets en mémoire, ces Presets pouvant être un mélange de stations AM, FM et XML

ÉCOUTE DE LA RADIO DAB

Auparavant, les signaux radio analogiques FM ou AM subissaïent toutes sortes d'interférences entre l'émetteur et votre poste de radio. Ces problèmes étaient causés par les montagnes, les immeubles et les conditions météorologiques. Grâce à la DAB, vous pouvez aujourd'hui recevoir les émissions radio avec une qualité équivalente à celle des enregistrements sur CD, sans interférence et sans distorsion du signal Les émissions audio numériques (DAB) utilisent des signaux numériques plutôt que des émissions analogiques traditionnelles, assurant ainsi une réception nette et de grande qualité. Grâce à la DAB, et dans la mesure où vous vous trouvez dans une zone où la couverture est bonne, la réception est beaucoup plus fiable et pratiquement exempte de souffle ou de grésilement. Avec le système DAB, l'auditeur peut parcourir une liste de stations disponibles - et ensuite accorder instantanément le T 175 sur la station de son choix. Il n'est pas nécessaire de se souvenir des fréquences d'émission des stations. Toutes les stations de radiodiffusion sont sélectionnées simplement en appelant le nom du service. LeT 175 vous permet de profiter des émissions DAB. Le T 175 comporte une prise pour un module de Radio Numérique « Digital Audio Broadcast » (OAB) sur le panneau arrière, afin de permettre l'adjonction d'un module DAB spécifié par NAD et vendu séparément :l'Adaptateur DAB DB 1 de NAD. Tous les logiciels de commande pour ce format sont inclus dans le 1175 ;il vous suffit de brancher le module pour commencer à profiter d'un son de qualité CD et du contenu plus riche offert par la DAB REMARQUE IMPORTANTE À moins d'être spécifiquement indiqué, on peut utiliser la télécommande HTRC 1 ou les touches de la face parlante pour la navigation ou l'accès aux fonctions DAB.Si l'on retrouve la touche de commande ou l'icône de touche concernée sur la télécommande HTRC 1 et de la face parlante, la référence à cette touche est applicable à la télécommande HTRC 1 et de la face parlante. La même condition s'applique à leurs boutons équivalents. REMARQUES + Lorsque vous utilisez la télécommande HTRC 1 pour effectuer des commandes DAB, assurez-vous que « TUNER » est sélectionné dans la partie « DEVICE SELECTOR » (SÉLECTION D'APPAREIL). Les touches FM SILENCE [FM MUTE], ENTRÉE [ENTER] et | 41 ] de la télécommande HTRC 1 sont les touches équivalentes de la télécommande et correspondent respectivement aux touches MODE TUNER (TUNER MODE], ENTRÉE [ENTER] ET ACCORDAGE [TUNE 44 / de la face parlante.

Branchez l'autre extrémité du connecteur DIN (fourni avec votre Adaptateur DAB DB 1 de NAD) entre le port de sortie du module DAB et la prise d'entrée pour module DAB correspondante, qui se trouve sur le panneau arrière du T 175. Sélectionnez le mode DAB sur leT 175 en appuyant plusieurs fois sur le bouton « AM/FM/DB » de la face parlante. REMARQUES + Veuillez vous reporter au Guide d'installation de l'Adaptateur DAB DB 1 de NAD pour connaître la bonne configuration de branchement du DB1 au T 175. Si aucun Adaptateur DAB DB 1 de NAD n'est connecté, le VFD affiche «Vérifiez le Tuner DAB » (Check DAB Tuner). La radio DAB externe (l'Adaptateur DAB DB1 de NAD) n'est pas fournie avecleT 175.

FONCTIONNEMENT DE LA DAB

Après avoir branché l'adaptateur DAB DB1 de NAD, vendu séparément, vous pouvez régler le T 175 pour recevoir les émissions DAB. 1 Appuyez successivement sur le bouton [AM/FM/DB] pour afficher le mode DAB. L'affichage VFD indiquera « No Service List » (Aucune liste de services), ce qui veut dire qu'aucun service d'émission DAB n'a été capté pour l'instant. s'agit du mode par défaut du DB1 DAE

2. Pour accorder des émissions DAB, appuyez sur MODE TUNER TUNER

MODE] puis appuyez successivement sur les boutons d'ACCORDAGE LTUNE 44/2 ] de la face parlante pour sélectionner soit « Full Scan » (Balayage complet, soit « Local Scan » (Balayage local) Le mode «FULL SCAN » (BALAYAGE COMPLET) permettra de rechercher des émissions sur toute la gamme des fréquences numériques (Bande I et Bande). Le mode « LOCAL SCAN » (BALAYAGE LOCAL) effectue un balayage local des services DAB disponibles dans votre région. Consultez votre revendeur ou visitez le site web mwwWorldDABorg pour connaître les fréquences de transmission numériques applicables à votre région. 3 Une fois que vous aurez choisi « Full Scan » (Balayage complet) ou «Local Scan » (Balayage local le balayage automatique commencera Les barres indiquent la progression de la séquence. Une fois le balayage terminé, le dernier numéro indiqué dans la partie droite de l'affichage VFD correspond au nombre total de stations émettant des services DAB trouvées. Ensuite, l'appareil s'accorde sur la première station (Reportez- vous à la section « Alphanumérique » caprès pour comprendre l'ordre dans lequel les stations sont classées)

FONCTIONNEMENT 4 lest possible d'afficher la puissance du signal entrant sur l'affichage VFD ; pour cela, il suffit d'appuyer sur le bouton ENTRÉE [ENTER]. Plus le nombre de segments affichés est important, plus le signal est puissant. Vous pourrez augmenter la puissance du signal en réglant la position de l'antenne. Vous avez aussi la possibilité d'utiliser une antenne extérieure. Consultez un installateur d'antennes professionnel pour plus d'informations. REMARQUE + L'affichage VFD indiquera aussi « No Service List » (Aucune liste de services) si aucune station n'a ététrouvée lors du processus de recherche. Si cela se produit vérifiez le branchement et le positionnement de votre antenne DAB, ou appelezles fournisseurs locaux de services DAB pour leur demander des informations sur la couverture géographique de leurs émissions.

Suivez les étapes ci-dessous pour faire votre choix parmi les stations trouvées émettant un service DAB. 1 En mode DAB mode, appuyez sur ACCORDAGE [TUNE 44/2] pour faire défiler une la liste des stations disponibles, qui s'afficheront sur la dernière ligne de l'affichage VFD. 2 Appuyez sur ENTRÉE [ENTER] pour sélectionner la station souhaitée.

En plus des fonctions « Full Scan » (Balayage complet) ou « Local Scan » (Balayage local) décrites ci-dessus, le fait d'appuyer sur le bouton MODE TUNER [TUNER MODE] vous donnera accès à d'autres options, à savoir « Station Order» (Ordre des Stations), « DRC » (Compression de la Plage Dynamique), « Manual Scan » (Balayage Manuel), « Prune List » (Éditer la Liste) et Reset (Remise à Zéro). STATION ORDER (ORDRE DES STATIONS) Utilisez « Station Order » (Ordre des Stations) pour modifier l'ordre dans lequel les stations sont listées. I existe trois ordres possibles - Alphanumeric (Alphanumérique), Ensemble et Active station (Stations actives). 1° Alors que vous écoutez une émission DAB, appuyez sur le bouton MODE TUNER [TUNER MODE] de la face parlant, puis sur ACCORDAGE LTUNE 44/2> ] pour sélectionner « Station Order » (Ordre des Stations). Appuyez ensuite sur ENTRÉE [ENTER] 2 Appuyez successivement sur ACCORDAGE [TUNE 44/2 ] pour choisir entre « Alphanumeric » (Alphanumérique), « Ensemble » (Ensembles) et « Active » (Actives). 3 Appuyez sur ENTRÉE [ENTER] pour confirmer l'ordre souhaité des stations. ALPHANUMERIC (ALPHANUMÉRIQUE) Ils'agit de l'ordre par défaut. Les stations sont disposées d'abord par ordre numérique, puis par ordre alphabétique ENSEMBLE (ENSEMBLES) La radio numérique est émise sous forme de groupes de données appelées ensembles. Chaque ensemble contient un certain nombre de stations, émises à une fréquence fixe. Lorsque vous sélectionnez « Ensemble » Ensembles) comme mode d'affichage de vos stations, les stations radio sont triées suivant l'ordre des noms d'ensembles. UTILISATION DUT 175 - AM/FM/DB/iPod REMARQUE Certains fournisseurs de services DAB utilisent le terme « multiplex », qui veut dire la même chose que le terme “Ensemble” ACTIVE (ACTIVES) Les stations actives sont présentées en haut de la liste des stations. Les stations présentées dans la liste mais n'ayant pas de service actif seront affichées à la fin de la liste. DRC (COMPRESSION DE LA PLAGE DYNAMIQUE) Le niveau de compression des stations peut se régler pour compenser les différences de plage dynamique ou de niveau sonore entre les stations de radiodiffusion. La musique populaire à généralement un taux de compression supérieur à celui de la musique classique, ce qui entraine une différence de volume sonore lorsque vous passez d'une station à une autre. Le fait de paramétrer le DRC à « 0 » donne une compression nulle, <> donne une compression moyenne et « 1 » donne une compression maximale. | est recommandé de n'utiliser aucune compression, surtout pour la musique classique. 1 Alors que vous écoutez une émission DAB, appuyez sur le bouton MODE TUNER [TUNER MODE] de la face parlante, puis sur ACCORDAGE LTUNE 44/2] pour sélectionner « DRC ». Appuyez ensuite sur ENTRÉE (ENTER)

2. Appuyez successivement sur ACCORDAGE [TUNE 44/2» ] pour

choisir entre « DRC 0 », « DRC V4 » et « DRC 1 ». 3 Appuyez sur ENTRÉE [ENTER] pour sélectionner le niveau de DRC souhaité. MANUAL SCAN (BALAYAGE MANUEL) Cette option vous permet d'accorder manuellement le T 175 sur une station et de voir l'amplitude actualisée en continu du signal reçu. Vous pouvez aussi utiliser la Recherche Manuelle pour vous aider à bien positionner l'antenne pour la meilleure réception d'une station donnée.

1. Alors que vous écoutez une émission DAB, appuyez sur le bouton MODE

TUNER [TUNER MODE] de la face parlante, puis sur ACCORDAGE (TUNE <@/»] pour sélectionner « Manual Scan » (Balayage Manuel. Appuyez ensuite sur ENTRÉE [ENTER]. La chaîne actuelle et la fréquence sont affichées sur la première ligne de l'affichage VFD. Les"barres'sur la dernière ligne de l'affichage VFD indiquent la puissance du signal de la chaîne en cours.

2. Pour sélectionner d'autres chaînes, appuyez successivement sur

ACCORDAGE [TUNE #4 /& ] pour faire défiler la liste des chaînes. Relächez les boutons ACCORDAGE [TUNE 44/22 ] dès que vous obtenez la chaîne que vous recherchez. La chaîne et la fréquence sont affichées sur la première ligne de l'affichage VFD. Les « barres » sur la dernière ligne de l'affichage VFD indiquent la puissance du signal de la chaine en cours. Pour améliorer la réception de la chaîne sélectionnée, réglez ou repositionnez l'antenne DAB de manière à obtenir la meilleure indication de puissance de réception 3 Appuyez sur ENTRÉE [ENTER] pour accorder la chaîne sélectionnée. REMARQUE Le nombre d'ensembles et de stations que vous pourrez mettre en mémoire dépendra de l'endroit où vous vous trouvez.

SIVÈNVUA FONCTIONNEMENT UTILISATION DUT 175 - AM/FM/DB/iPod PRUNE LIST (ÉDITER LA LISTE) Il peut arriver que certaines stations deviennent inactives. L'option « Prune List » (Éditer la Liste) vous permet de supprimer ces stations inactives de la liste des services disponibles. 1 Alors que vous écoutez une émission DAB, appuyez sur le bouton MODE TUNER [TUNER MODE] de la face parlant, puis sur ACCORDAGE LTUNE 44/22 ] pour sélectionner « Prune List » (Éditer la Liste) 2 Appuyez ensuite sur ENTRÉE [ENTER]. Toutes les stations éventuellement inactives seront supprimées automatiquement. RESET (REMISE À ZERO) Loption"Remise à zéro' permet de réinitialiser l'adaptateur DAB NAD DB {vendu séparément) pour rétablir ses valeurs par défaut. 1 Alors que vous écoutez une émission DAB, appuyez sur le bouton MODE TUNER [TUNER MODE] de la face parlante, puis sur ACCORDAGE LTUNE 44/2» ] pour sélectionner « Reset » (Remise à Zéro) 2 Appuyez ensuite sur ENTRÉE [ENTER] « Reset? No » (Remise à Zéro ? Non) s'affichera sur la dernière ligne de l'affichage VFD. Appuyez sur ACCORDAGE [TUNE 44/2 ] pour afficher l'option « Reset? Ves » {Remise à Zéro ? Oui) 3 Pour sélectionner « Reset? No » (Remise à Zéro ? Non) ou « Reset? Ves » {Remise à Zéro ? Oui), appuyez sur ENTRÉE [ENTER] lorsque l'option souhaitée est affichée. Si vous choisissez « Reset? Yes » (Remise à Zéro ? Oui) les paramètres usine par défaut du DB1 seront rétablis

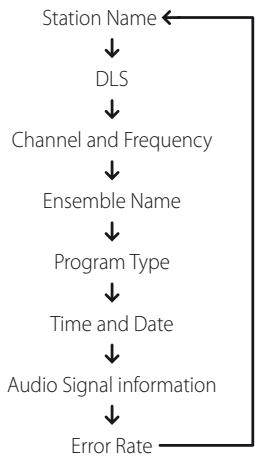

Tout en écoutant un programme DAB radiodiffusé, le type d'information affiché à la ligne inférieure de l'affichage VFD peut varier. Appuyez sur LINFO] pour parcourir les différentes options d'affichage Station Name ——

Error Rate STATION NAME (NOM DE LA STATION) Le nom ou l'identification de la station émettant la DAB est affiché. s'agit de l'affichage par défaut DLs Le Dynamic Label Segment (DLS -Segment d'étiquetage dynamique) est le texte déroulant fourni par la station de radiodiffusion. Il peut contenir des informations comme le titre du morceau de musique ou autres informations concernant le programme ou la station. CHANNEL AND FREQUENCY (LE CANAL ET LA FRÉQUENCE) Le nom et la fréquence de la station DAB réceptionnée sont affichés ENSEMBLE NAME (NOM DE L'ENSEMBLE) Le nom de l'ensemble émetteur du programme est affiché. PROGRAM TYPE (LE TYPE DE PROGRAMME) Il s'agit d'une description du type de programme émis par la station, telle Pop, Rock, Drame et autres TIME AND DATE (LA DATE ET L'HEURE) La date et l'heure du jour fournies par la station DAB sont affichées AUDIO SIGNAL INFORMATION (INFORMATION SIGNAL AUDIO) Affiche le débit binaire et le type de signal audio (stéréo, mono or stéréo conjoint, tel quil est émis par le fournisseur de l'émission DAB. Ces paramètres sont configurés par l'organisme émetteur en fonction du type et de la qualité de ce qui est émis. ERROR RATE (TAUX D'ERREURS) Affiche le taux d'erreur numérique (0 à 99) de la station réceptionnée - plus ce taux est faible, plus la qualité de réception du programme est élevée.

FONCTIONNEMENT ÉCOUTE DE VOTRE LECTEUR iPod LeT 175 est équipé d'un port de données sur le panneau arrière, grâce auquel vous pourrez brancher un socle NAD IPD (NAD IPD Dock for iPod) disponible en option, En reliant votre lecteur iPod au T 175 via socle NAD IPD, vous pourrez profiter de toutes vos pistes et de tous vos playlists préférés et aussi visionner les images fixes et les séquences vidéo. Vous pourrez commander votre lecteur iPod à l'aide des boutons affectés sur la face parlante du T 175. Aussi, grâce aux touches de fonction correspondantes de la télécommande HTRC 1, vous pourrez choisir les enregistrements stockés sur votre iPod et les lire, mais aussi accéder à beaucoup d'autres de ses fonctions, et tout cela à distance. Le socle NAD IPD disponible en option vous permet même de recharger votre lecteur iPod lorsqu'il est connecté au T 175. REMARQUES + Le socle NAD IPD (NAD IPD Dock for iPod) est offert actuellement en deux versions - NAD IPD 1 et NAD IPD 2. Ces deux modèles NAD IPD ainsi que les versions ultérieures sont compatibles avec le T 175. Le socle NAD IPD (NAD IPD Dock for iPod) et le lecteur iPod sont des options et ne sont pas fournis avec votre T 175. Les fonctions, fonctionnalités et capacités de lecture de votre iPod accessibles via le T 175 dépendront du modèle de votre lecteur iPod. Lorsque vous utiliserez la télécommande HTRC 1 pour commander les fonctions de votre iPod, n'oubliez pas de configurer la Sélection d'Appareil sur « AMPLI» [AMPI. BRANCHEMENT DU SOCLE NAD IPD ET DU LECTEUR iPod OPTIONNELS AUT 175 Assurez-vous que tous les appareils sont débranchés du secteur avant de procéder aux branchements. 1 Reliez le port DATA PORT (PORT DONNÉES) du NAD IPD au port de données « MP DOCK » (PORT MP) correspondant du T 175.

2. Connectez aussi les sorties S-Vidéo et audio du Socle NAD IPD à l'entrée

Audio 5 Midéo 5 du T 175 (affecté par défaut à la source iPod par le T 175). Vous pouvez aussi brancher les connecteurs de sortie audio et vidéo à n'importe quelle entrée affectable duT 175 3 Mettez votre lecteur iPod sur le Socle NAD IPD. NAVIGATION DANS LES FONCTIONS ET FONCTIONNALITÉS DU LECTEUR IPOD Après avoir relié ensemble votre lecteur Pod, le Socle NAD IPD et le T175, vous pourrez alors les brancher à leurs alimentations électriques respectives. 1 Une fois que votre T 175, votre lecteur iPod et votre Socle NAD IPD sont en MARCHE [ONI, sélectionnez la SOURCE 5 de votre T 175. Votre lecteur iPod affichera le logo NAD dans son affichage, ainsi que la mention « OK pour déconnecter » (OK to disconnect) juste en dessous. Sur l'affichage VD du 175, la ligne supérieure indiquera « Menu iPod » {iPod Menu) et la ligne inférieure indiquera « Playlists. » Le contenu de la ligne inférieure dépendra du menu sélectionné. En même temps, l'OSD du T 175 affichera tous les choix du Menu iPod comme Playlists, Artistes, Albums, Chansons, Podcasts, Genres, Compositeurs et Livres Audio.

2. Naviguez dans les choix du menu iPod en vous servant des touches

AIVIA». REMARQUES + Laroue tactile et les commandes du iPod ne fonctionnent pas lorsque celui-ci est correctement branché au T 175 via le socle NAD. Pour quitter le Menu iPod à la Source 5, appuyez sur la touche [ 4] pour revenir à l'affichage OSD « Choix de Menu » (Menu Select). Suivez les instructions qui vous sont données. UTILISATION DUT 175 - AM/FM/DB/iPod FONCTIONNALITÉS ET RÉGLAGES DES COMMANDES Les fonctionnalités et réglages des commandes suivantes peuvent être sélectionnés ou activés à l'aide des boutons de la face parlante ou des touches de la télécommande HTRC 1. Comme la télécommande HTRC 1 sera le dispositif de commande principal dans la plupart des cas, nous nous concentrerons sur le fonctionnement télécommandé. Notez que d'autres modèles de socle NAD IPD, comme le NAD IPD 2, ont leur propre télécommande. Les commandes ci-dessous s'appliquent également aux touches correspondantes de télécommande de tels modèles NAD IPD applicables

Appuyez sur ENTRÉE [ENTER] pour atteindre le menu de « Configuration iPod » (iPod Settings), à partir duquel vous aurez la possibilité de configurer les options suivantes: Aléatoire [Shuffle] : Choisissez « Aléatoire » (Shuffle) pour obtenir une lecture aléatoire des listes de morceaux ou « Chansons » (Songs), ou alors des listes d'Albums (Albums). Pour désactiver le mode aléatoire, choisissez Désactivé [Off] Répétition [Repeat] : Choisissez « Titre » (One) pour obtenir une lecture répétée du morceau en cours. Choisissez « Tous » (A) pour obtenir une lecture répétée de la totalité de votre liste sous «Chansons » (Songs) Vitesse Livre Audio : Vous pouvez faire varier la vitesse de lecture de votre livre audio en fonction de votre préférence. Pendant la lecture d'un livre audio, réglez la vitesse de lecture à « Normale » (Normal), «Rapide » (Fast) ou « Lente » (Slow)

SIVÈNVUA FONCTIONNEMENT UTILISATION DU T 175 - AM/FM/DB/iPod DISP Pendant la lecture, appuyez successivement sur la touche AFFICH. [DISP] de la télécommande HTRC 1 pour afficher, sur la ligne supérieure de l'affichage VFD du 175, le titre de la Chanson, le Nom de l'Artiste et le titre de l'Album: Si aucune information n'est disponible, l'affichage indiquera « Aucune Chanson » (No Song), « Aucun Artiste » (No Artist) ou « Aucun Album » {No Album) suivant le cas. En plus de ces informations, la ligne inférieure affichera le numéro de piste affecté au tire actuel etle temps écoulé Sur la face parlante du 175, le bouton [INFO] correspond à la touche AFFICH. [DISP] de la télécommande. BOUTONS DE NAVIGATION 4A/v En mode lecture, appuyez sur la touche A pour passer directement au morceau suivant ou sur Y pour revenir directement au morceau précédent Pour faire défiler plus rapidement la liste, appuyez sur les touches A/V et maintenez-les enfoncées. Pendant que les options menu ou les listes de choix sont affichées, appuyer successivement sur les touches A/Y pour faire défiler les options ou listes vers le haut ou ver le bas. Sur la face parlante du T 175, les boutons PRÉSÉLECTION [PRESET 4/1] correspondent aux touches A/Y de la télécommande. SAUT / CHAP / PRÉSÉLECTION A /v [ A/V SKIP/CH/PRESET] Appuyez sur les touches «SAUT / CHAP / PRÉSÉLECTION A/W » [A/W SKIP/ CH/PRESET] de la télécommande HTRC 1 pour faire défiler vers le haut ou vers le bas la liste des morceaux ou « Chansons » (Songs), une page (ou au moins 8 titres) à la fois. Appuyez et maintenez enfoncée les touches « SAUT / CHAP / PRÉSÉLECTION A/W » pour faire défiler rapidement les titres de morceaux ou de chansons. Pendant le défilement rapide, la première lettre de la chanson est affichée dans le coin inférieur droit de l'OSD au fur et à mesure que le titre change.

LECTURE RAPIDE [SCAN] 44/2» / PAUSE 1/ LECTURE [PLAY]

Appuyez sur PAUSE II pendant la lecture pour arrêter provisoirement celle-ci. Pour reprendre la lecture, réappuyez sur PAUSE 11 ou appuyez sur LECTURE [PLAY] D. Pendant la lecture ou en mode PAUSE, appuyez sur LECTURE RAPIDE [SCAN] ædet pour lire rapidement le morceau actuel en avant ou en arrière. NAD IPD2 Le NAD IPD 2 comporte sa propre télécommande DR 1. Pour commander le NAD IPD 2 en utilisant la télécommande DR 1, vous devez accéder au menu «iPod Setup » (Configuration iPod). veuillez consulter la sous-rubrique « Configuration iPod » de la rubrique « FONCTIONNEMENT DUT 175 - MENU DE CONFIGURATION » de la section « FONCTIONNEMENT », puis paramétrer «Auto Connect » (Connexion auto) sur « No » (Non). Avec ce réglage, vous pouvez utiliser la télécommande DR 1 pour commander le iPod placé dans le socle NAD IPD 2. Notez que si « Auto Connect » (Connexion auto) est paramétré sur « No » (Non) avec la source 5 de sélectionnée, vous devez choisir une autre source et retourner à la source 5 pour que le réglage modifié entre en vigueur. Lorsque vous utilisez la télécommande DR 1 pour commander le iPod placé dans le socle NAD IPD 2, vous devez consulter l'écran du iPod pour utiliser efficacement cette fonction: il n'existe pas d'OSD pour cette condition. Cependant, chaque fois que vous appuyez sur le bouton [D] de la télécommande HTRC 1 ou [TUNER ] du panneau avant, l'OSD de sélection de menu s'affiche. Si vous sélectionnez « iPod Menu » (Menu iPod) dans cette option de sélection de menu, le socle NAD IPD 2 est connecté

manuellement. La commande du NAD IPD 2 sera de nouveau effectuée par l'entremise du T 175 en utilisant les boutons applicables du panneau avant ou de la télécommande HTRC 1 en se référant à l'OSD; le NAD IPD 2 ne réagira pas aux commandes de la télécommande DR 1 En plus des commandes courantes de la télécommande DR 1, vous trouverez ci-dessous la description des autres boutons de la télécommande DR 1 LIGHT (ÉCLAIRAGE) Appuyez sur [LIGHT] pour activer le rétroéclairage de votre lecteur iPod sil est en mode veille. MENU Appuyez sur [MENU] pour retourner à une option précédente ou au menu de sélection. ENTER Appuyez sur [ENTER] pour sélectionner une option ou démarrer la lecture lorsque cela s'applique. > (REPEAT) Appuyez à plusieurs reprises pour sélectionner un mode de répétition comme suit - lecture répétée d'une chanson, lecture répétée de toutes les chansons ou annule le mode répétition 2 (RANDOM) Appuyez à plusieurs reprises pour lancer la lecture en ordre aléatoire. Trois modes sont offerts - « Shuffle Song » (Aléatoire chanson), « Shuffle Album » {Aléatoire album) ou « Shuffle Off» (Aléatoire non) POUR VISIONNER LES VIDÉO OU LES PHOTOS CHARGÉS DANS VOTRE iPod Vos pouvez visionner directement les vidéos les photos téléchargés dans votre iPod via le T 175. Pour le faire il suffit de suivre les étapes ci-après 1 Vérifiez que la configuration Sortie TV [TV Out] du menu de Configuration Vidéo de votre iPod est en mode Activé [On] et que le type de Signal TV approprié a été sélectionné.

2. Sélections de fichiers vidéo ou photo et les procédures de lecture

sont gérés directement depuis votre lecteur iPod et non à travers le 1175. Vous devez quitter complètement le Menu de Configuration {Setup] ou l'affichage Choix de Menu [Menu Select] de l'OSD du 11755 pour pouvoir naviguer dans les options du menu de lecture de votre iPod. Une manière plus directe consiste à aller dans le menu de «Configuration iPod » (iPod Setup) et de configurer « Activé » (Enabled) sur Non [No). 3 Maintenant que vous avez relié la SORTIE S-VIDÉO [S-VIDEO OUT] et la SORTIE AUDIO [AUDIO OUT] du socle iPod à l'entrée AUDIO/MIDÉO 5 de votre T 175, ou à toute autre entrée affectable de celui-ci, vous pouvez profiter de toutes vos séquences photo ou vidéo téléchargées dans votre iPod. Faites attention de sélectionner le «Numéro de Source» [Source Number! correct du T 175. REMARQUE Pour les autres fonctions de navigation, veuillez consulter le manuel d'utilisateur de votre lecteur iPod. Suivant le modèle du lecteur iPod, ilse peut que certaines autres fonctions soient accessibles depuis les commandes de navigation correspondantes du T 175. iPod est une marque commerciale de la société Apple, Inc, déposée aux USA et dans d'autres pays.

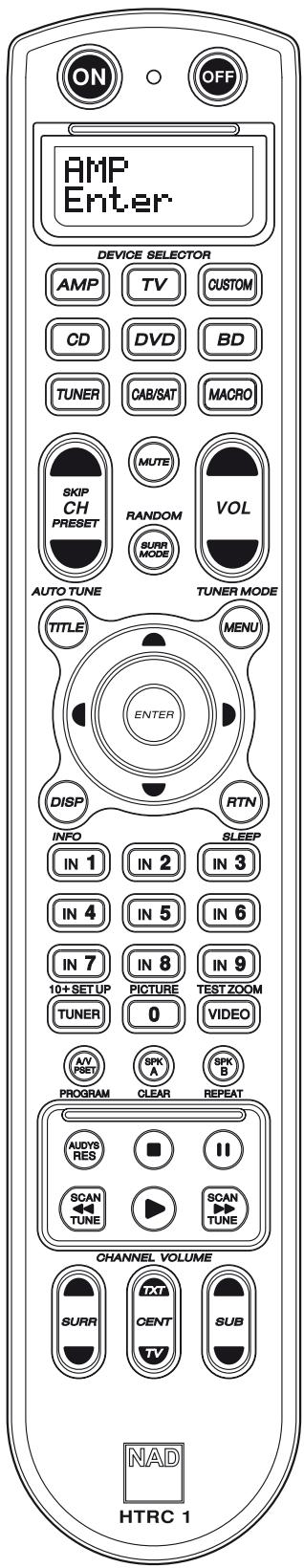

+ La partie tout à fait en haut comporte les boutons ON/OFF (Marche/Arrêt] et l'écran LCD (à cristaux liquides) rétroéclaié. + __ La partie en dessous comporte huit touches DEVICE SELECTOR (Sélection de périphériques) comprenant une touche programmable CUSTOM DEVICE SELECTOR (Sélection personnalisée d'un périphérique) et une touche supplémentaire MACRO. +__ La partie du milieu supérieure comporte les boutons Channel (voie) volume, MUTE (Muet) et de modes surround (ambiance) + La partie du milieu comporte les boutons de navigation de lecteur de DVD, BD, CD, TUNER et OSD (Affichage sur écran des menus). + La partie du milieu inférieure comporte les boutons numériques de 0 à 9, AM PSET (Préréglage audio/vidéo), de fonction SPEAKER (Haut-parleurs) et CD, de REGLAGE DVD/BD et de TEST et de RETARD du Tuner Préamplificateur. + La partie inférieure comporte les boutons de transport DVD, BD et CD. les touches de fonction audio du Tuner Préamplificateur ainsi que les boutons de résolution DVD. + La partie tout en bas comporte les boutons d'ajustement CHANNEL VOLUME (Volume desvoies) INTRODUCTION La télécommande HTRC 1 ressemble un peu à huit télécommandes virtuelles réunies en une seule. Les huit touches DEVICE SELECTOR (Sélecteur de périphérique) peuvent servir à choisir entre les huit télécom- mandes virtuelles ou entre les périphériques. Lorsque la télécommande HTRC 1 est au repos, le nom du périphérique actuellement sélectionné est affiché sur a première ligne de l'écran LCD. Dès que l'on appuie sur une touche de fonction, le nom de cette fonction sera affiché sur a seconde ligne de l'écran LCD. Cette seconde ligne sera effacée rapidement après relèchement de la touche de fonction. POINTS FORTS + Commande possible de 8 périphériques. + Ecran d'affichage LCD à deux lignes indiquant le périphérique sélectionné (DVD) et la commande envoyée (PLAY) (Lecture par exemple) + Préprogrammation avec toutes les télécommandes NAD incluant la Zone 2. + Fonction d'apprentissage - permettant d'apprendre jusqu'à 360 commandes issues d'autres télécommandes, + Opérations macro - programmation d'un maximum de 52 macro commandes avec 64 commandes dans chacune d'elles pour automatiser les séquences de commandes couramment utilisées + Opérations de transfert forcé (Punch Though) permettant d'accéder facilement aux fonctions couramment utilisées sans avoir à resélectionner un périphérique. + _ Eclairage complet avec capteur de lumière et temporisation réglable permettant de simplifier l’utilisation dans des conditions de faible éclairement + Emission de signaux IR avec une fréquence porteuse jusqu'à 500 kHz. + _ Interface PC mini USB permettant la programmation depuis un ordinateur personnel La télécommande HTRC 1 est déjà préprogrammée avec un ensemble complet de commandes NAD dans sa page AMP DEVICE SELECTOR, et avec des commandes de bibliothèque pour faire fonctionner la plupart des périphériques NAD DVD. CD.ou TUNER affectés aux touches DEVICE SELECTOR correspondantes. Ces commandes par défaut sont permanentes: même si lon apprend de nouvelles commandes à la télécom mande HTRC 1 qui prendront leur place, les commandes de la bibliothèque sous jacente demeurent en place et peuvent facllement être rappelées sion ajoute ultérieurement un périphérique NAD au système. SE FAMILIARISER AVEC LA TÉLÉCOMMANDE HTRC 1 La télécommande HTRC 1 se divise en trois parties principales. L'affichage LCD en haut du boîtier, les touches DEVICE SELECTOR (Sélecteur de périphérique) et les 44 touches de commande restantes. Les huit touches DEVICE SELECTOR en haut ; AMP TV, CUSTOM, CD, DVD, BD, TUNER et CABLE/SAT déterminent quel périphérique les 44 touches restantes feront fonctionner. Une touche DEVICE SELECTOR détermine quel périphérique la télécommande HTRC 1 fera fonctionner; avec les réglages d'usine par défaut elle n'effectue aucune fonction sur le T 175, Les touches DEVICE SELECTOR sont réparties en trois colonnes de trois touches chacune. La colonne de gauche commande tous les périphériques audio et la colonne du centre commande tous les périphérique vidéo. Toutes les touches DEVICE SELECTOR et de fonction peuvent «apprend » des codes de commande issus de pratiquement toutes les télécommandes par infrarouge, permettant de faire apprendre à la télécommande HTRC 1 tous les codes de tout le matériel composant le système, quelle qu'en soit la marque. Toutes les touches de fonction correspondant à la touche AMP DEUCE SELECTOR sont préprogrammées pour commander des amplificateurs, préemplificateurs et récepteurs NAD. (La télécommande HTRC 1 peut également commander de nombreux autres périphériques NAD depuis ses pages DVD, 8D, CD) TUNER et TV) HTRC 1

SIVÈNVUA FONCTIONNEMENT UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 Puisque les touches de la télécommande HTRC 1 peuvent effectuer différentes fonctions selon la touche sélectionnée dans la partie DEVICE SELECTOR, la télécommande HTRC 1 utilise un codage par couleurs pour indiquer la fonction des touches de fonction lorsque des touches de périphérique différentes sont choisies. Ainsi la couleur du libellé des touches DEVICE SELECTOR correspond à celle des touches de fonction (de la même manière que pour une calculatrice). Par exemple, le libellé rouge-gris de la touche AMP DEVICE SELECTOR correspond au libellé de sélection d'entrée gris adjacent aux touches numériques : lorsque la page AMP DEVICE SELECTOR de la télécommande HTRC 1 est active, ces touches sélectionnent les entrées de l'amplificateur, préamplificateur ou du récepteur. De même, le libellé rouge de la touche DVD DEVICE SELECTOR correspond à plusieurs libellés rouges, le libellé vert de la touche TV DEVICE SELECTOR correspond à plusieurs libellés verts, et ainsi de suite

La simple pression sur une touche DEVICE SELECTOR changera le périphérique actif sur la télécommande HTRC 1. À ce moment, aucune commande IR ne sera transmise à ce périphérique. Le nom du périphérique sélectionné s'affichera sur la première ligne de l'écran LCD. REMARQUE Toute commande IR peut être associée à une touche DEVICE SELECTOR pendant les processus de « copie » et « d'apprentissage ». Une fois que la fonction associée aura été affectée à la touche DEVICE SELECTOR, la pression et le maintien de cette touche pendant plus de deux secondes enverra la commande associée en même temps que le signal de commutation vers ce périphérique actif.

Une macro commande peut être associée à chaque touche de la télécommande HTRC 1 à l'exception de la touche MACRO elle-même. Un total de 52 macro commandes peut être enregistré. Pour exécuter une macro: + Appuyer sur la touche MACRO. La première ligne de l'écran LCD affichera MACRO ». + Dans les cinq secondes qui suivent, appuyer sur la touche à laquelle est associée la macro commande. + Pendant que la macro commande s'exécute, un petit « M» s'affiche dans le coin supérieur droit de l'écran LCD Reportez-vous également à la rubrique « MACRO » sous la section « MENU DE REGLAGE HTRC 1 » pour savoir comment configurer des macro commandes.

Îlexiste 44 touches de fonction dédiées sur la télécommande HTRC 1. Lorsque lon appuie sur une touche de fonction le nom de la fonction s'affiche sur la seconde ligne dl l'écran LCD pendant que la commande est transmise. TOUCHE A/V PSET (PRÉRÉGLAGES A/V) Dans la configuration par défaut de la télécommande HTRC 1, la touche AM PSET se comporte comme une fonction de préfire lorsque le périphérique AMP est sélectionné. Lorsque lon appuie une fois sur la touche AW PSET, le mot « reset » s'affiche sur la première ligne de écran LCD. Si dans les cinq secondes qui suivent, on appuie surun chiffre de 0 à 9,la fonction du préréglage A correspondante sera transmise. REMARQUE La télécommande HTRC 1 est de type universel, certains récepteurs ou préamplificateurs NAD peuvent ne pas avoir plus de 5 préréglages AV.

NUMÉRO DE VERSION DU LOGICIEL

Appuyer simutanément sur les touches ON + TEST pendant cinq secondes pour afficher le numéro de version

MENU SETUP (RÉGLAGE) Appuyer et maintenir les touches SETUP et ENTER pendant cinq secondes pour entrer dans le menu de réglage. I n'est pas possible d'entrer dans le menu de réglage si la télécommande affiche actuellement le message «Low Bat » (Piles faibles. Cela évite de corrompre le réglage lorsque les piles sont faibles. Veuillez vous reporter à la section « MENU DE REGLAGE HTRC 1 » ci-dessous pour obtenir une description de la structure globale et du fonctionnement de base du Menu de réglage.

+ Appuyer et maintenir les touches SETUP+ ENTER pendant 5 secondes pour entrer dans le menu de réglage. + _ Iles possible de quitter les menus en sélectionnant Exit (Quitter) ou en appuyant sur la touche MACRO. + La touche MACRO est une fonction d'annulation pour tous les modes de réglage sauf mention contraire + Utiisezles touches de curseur [A/V] pour sélectionner un menu différent. + Pourles options modifiables le touches Vers la droite etVers la gauche sont utilisées pour parcourir les options disponibles. Des flèches vers la gauche et vers la droite seront affichées à l'écran pour indiquer qu'une option est modifiable + Appuyer sur ENTER pour sélectionner une option de menu ou pour confirmer une valeur. + Lorsqu'une page de menu de réglage est en cours d'exécution, la première lettre dela fonction de réglage sélectionnée (par ex « L» lorsque « Library» este REGLAGE sélectionné) est affichée dans le coin supérieur droit de l'écran. Voici les paramètres du menu de REGLAGE. BATTERY (PILES) Au lieu d'attendre que le message « Low Batt » soit affiché, i est possible de vérifier le niveau des piles à l'aide de cette option. Elle présente un diagramme à barres représentant le niveau effectif des piles. Lorsque les piles sont neuves, le diagramme montre 8 barres. Lorsque le diagramme à barres est proche de zéro, le message « Low Batt » commence à s'afficher.

Sila télécommande HTRC 1 détecte que ses piles sont faibles, elle affiche le message « Low Bat» sur la seconde ligne de son écran LCD à chaque fois quelle est au repos. Lorsque cela se produi les piles doivent être remplacées immédiatement. BACK LIGHT SENSITIVITY (B LIGHT) - SENSIBILITÉ DU RÉTROÉCLAIRAGE La télécommande HTRC 1 est dotée d'un rétroéclairage pour améliorer sa visibilité dans des conditions de faible éclairement. Elle comporte également un capteur de lumière. Par défaut, si on appuie sur une touche quelconque et que ce capteur détecte une lumière faible, le rétroéclairage s'allume. I séteindra cinq secondes après la pression de la dernière touche Le comportement et la temporisation du rétroéclairage sont réglables. Setue E Light TIMEOUT: La temporisation du rétroéclairage est réglable entre 0 et 20 secondes. I s'agit de la durée pendant laquelle le rétroéclairage restera allumé après avoir relâché la dernière touche. E Light | [Timeout | Timeoutl | le 5 =

FONCTIONNEMENT MODE: Les modes de rétroéclairage suivants sont disponibles E Light klode î Re, + Off (Eteint}: Le rétroéclairage ne s'allumera jamais hode OFF _ + Sense (Détection): Le rétroéclairage ne s'allumera que sie capteur de lumière détecte des conditions de faible éclairement hode <£Sense — + On (Allumé}: Le rétroéclairage s'allumera à chaque fois que l'on appuie sur une touche. Reportez-vous également à l'explication « SENSE LEVEL {Sen Lu) » ci-dessous) Mode <Ûn SENSE LEVEL (Sen Lvl): Pour régler ce niveau, rendez-vous dans une zone à éclairage tamisé où vous pensez que le rétroéclairage devrait être activé étant donné les conditions d'éclairement sombres, Appuyez ensuite sur LENTER] dans le menu «B Light - Sen Lwl». L'écran affichera le niveau de sensibilité actuel Voici un exemple ci-dessous. E Light FF Sen Lui

Lorsque le niveau de sensibilité recherché est atteint, appuyez sur [ENTER] Appuyez sur [YES] pour terminer le réglage du niveau de sensibilité. LIBRARY (BIBLIOTHÈQUE) La télécommande HTRC 1 peut stocker en mémoire une bibliothèque de commandes NAD par défaut sur chacune de ses « pages » de Sélection d'Appareils. Si la bibliothèque par défaut d'origine ne commande pas votre lecteur CD, platine à cassettes, lecteur DVD ou autre appareil NAD, appliquez la procédure suivante pour changer de bibliothèque de commandes. Veuillez vous reporter au tableau ci-dessous pour obtenir une liste des codes de bibliothèque NAD téléchargés Exemple: téléchargez le code de bibliothèque du lecteur de DVD NADT 585 comme périphérique « DVD » de la télécommande HTRC 1 1 Appuyez sur [DVD] dans la page DEVICE SELECTOR 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTER]. Appuyez sur [ Y] pour sélectionner « Library » (Bibliothèque) Setue Library 3 Appuyez sur [ENTER] DVD L SES <L: UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 4 Le code de bibliothèque pour le modèle NAD T585 est « 600 ». Appuyez sur [4] pour sélectionner « 600 ». Appuyez sur (ENTER 5 Appuyezsur [-4/® ] pour sélectionner « No » (le code de bibliothèque n'est pas téléchargé) ou «Ves » (le code de bibliothèque est téléchargé et sauvegardé dans la page du périphérique applicable) REMARQUE Au lieu de parcourir la liste des codes de bibliothèque, vous pouvez également saisir directement ce code relevé dans la liste des codes de bibliothèque suivante.

CODE DE CODE DE DESCRIPTION DU

100 Récepteur avec Marche / Arrêt discret 300 Tuner 101 Récepteur avec Marche / Arrët à bascule 301 L75, L76 Tuner 102 S170 302 L70 Tuner 103 175 303 LS3 Tuner Second Zone Commands ve {Commandes de seconde zone) eu tuner 3112 Zone3 305 C425 4112 Zone4 306 C445 105 L70 307 Tuners série DxS 106 176 400 Magnétophone B 107 118 401 Magnétophone A 108 L53 500 TV280 109 173 501 MR 110 Récepteur/Amplificateur stéréo 502 MR20 im Stereo Second done 503 PMRAS {Seconde zone stéréo) à T535,1562, 1585, 112 Série TxxS 600 MSS 200 Lecteur de CD 601 7550, L55 T512,1531,1532, 201 Lecteur de CD (ancien) 602 T5A,1572

LEARN (APPRENTISSAGE) Cette fonction permet de faire apprendre à la télécommande HTRC 1 les commandes IR d'une autre télécommande. Exemple: apprentissage de la fonction « MENU » d'une télécommande TV dans le bouton MENU du périphérique TV de la télécommande HTRC 1 Commencez par placer la télécommande HTRC 1 « nez à nez » avec la télécommande d'origine, de manière à ce que la fenêtre infrarouge de chaque télécommande se trouve à environ 5 centimètres de l'autre. 1 Appuyezsur [TV] dans la page DEVICE SELECTOR. 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTERI Appuyez sur [ Y ] pour sélectionner « Learn ».

SIVÈNVUA FONCTIONNEMENT UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 3 Appuyez sur [ENTER] T4 L LEUT 4 Appuyez sur le bouton [MENU] de la télécommande HTRC 1 - ce bouton est celui où la fonction de la touche MENU correspondante de la télécommande TV sera apprise. T4 L Learn. 5 Appuyez et maintenez le bouton [MENU] correspondant de la télécommande TV jusqu'à ce que « Success » (Succès) soit affiché à l'écran. (Reportez-vous également à l'explication « MODE » ci-dessous). T4 L 6 «Success » sera affiché à l'écran si la touche de fonction [MENU] est <apprise » avec succès. Vous pouvez à présent relâcher la touche IMENUI] de la télécommande TV.

7. Attendez que « Success » soit éteint à l'écran pour terminer le processus.

REMARQUE «Failed» (Echec) sera affiché à la ligne inférieure de l'écran si «l'apprentissage » de la touche de fonction désirée échoue. Répétez les étapes 3 à 7 jusqu'à ce que «l'apprentissage » de la touche désirée réussisse. MODE Il existe trois modes d'apprentissage d'une touche de fonction. Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTER]. Appuyez sur [ #] pour sélectionner « Learn ». Appuyez sur [ENTER]. Appuyez sur ['W ] pour sélectionner « Mode ». Les modes suivants sont disponibles Learn | Mode Ê Normal : il s'agit du mode d'apprentissage habituel. Une touche de fonction est apprise jusqu'à ce que « Success » soit affiché à l'écran: L'exemple ci-dessus est en mode d'apprentissage « Normal ». Learn | Learn 4 2 Pass : Certaines télécommandes utilisent un « bit de sélection » IR (infrarouge). Cela signifie que si vous appuyez deux fois sur la même touche d'une ligne. le signal IR sélectionne deux variantes différentes de la même commande Mode <S Pass =

En mode « 2 Pass », l'étape 5 et suivantes de l'exemple ci-dessus seraient les suivantes (les étapes 1 à 4 sont inchangées) 5 Appuyez et maintenez le bouton [MENU] correspondant de la télécommande TV.

7. «Pass 2» signifie que vous devez appuyer de nouveau sur le bouton

[MENU]. Appuyez jusqu'à ce que « Success » soit affiché à l'écran T4 L Success 8 «Success » sera affiché à l'écran si la touche de fonction [MENU] est «apprise » avec succès. Vous pouvez à présent relâcher la touche [MENU] de la télécommande TV. 9 Attendez que « Success » soit éteint à l'écran pour terminer le processus. Narrow (impulsion étroite) : Certaines télécommandes utlisent des impulsions infrarouge très étroites. Si vous ne parvenez pas à obtenir l'apprentissage de votre télécommande en mode normal ou 2 Pass, vous pouvez essayer ce mode. Le même exemple du mode « Normal » ci-dessus s'applique au mode « Narrow ».

PUNCH-THROUGH (PUN THR) - TRANSFERT FORCÉ

La fonction « punch through » (transfert forcé ou accès direct) de la télécommande HTRC 1 vous permet de conserver une même touche de fonction sur plusieurs « pages » de Sélection d'Appareil (DEVICE SELECTOR) différentes de manière. Exemple: transfert forcé de la touche « SURR MODE » à la page « DVD ». 1 Appuyezsur [DVD] dans la page DEVICE SELECTOR. 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTERI Appuyez sur [ Y ] pour sélectionner « Pun Th. Setup Pur hrs 3 Appuyez sur [ENTER] DVD P Heu? 4 Appuyezsurle bouton [SURR MODE] - c'est la touche de fonction qui sera transférée. DVI F Ta Deur

FONCTIONNEMENT 5 Appuyez sur le bouton [AMP] de la page DEVICE SELECTOR. 6 Appuyez sur [ 4/» ] pour sélectionner « No » (la touche transférée désirée ne sera pas sauvegardée) ou «Yes » (la touche transférée sera sauvegardée et le processus se terminera) REMARQUE Les touches de Volume [VOL] de la télécommande HTRC1 sont préprogrammées en « transfert forcé » sur toutes les pages de Sélection d'Appareil les touches [VOL] agissent donc sur le volume général de la chaine NAD quel que soit l'appareil sélectionné. De la même façon, les commandes de volume des Voies Ambioph. [Surr.], CENTRE [CENTER] et ISUB] sont préprogrammées en transfert forcé pour tous les appareils.

TRANSFERT FORCE D'UNE MACRO COMMANDE

Une macro commande enregistrée peut également être «transférée ». Cela constitue un moyen d'exécution d'une macro commande en appuyant sur une seule touche. Exemple : transfert forcée d'une macro commande enregistrée à la touche [0] à la touche [RTNI de la page [BD] 1 Appuyez sur [BD] dans la page DEVICE SELECTOR 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTER]. Appuyez sur [ # ] pour sélectionner « Pun Th». EL F Key? >

3 Appuyez sur [ENTER] EL P To Leur 4 Appuyez sur le bouton [RTN]. Wacro PF Feu

5 Appuyez sur le bouton [MACRO] de la page DEVICE SELECTOR. Saue? P Mo > 6 Appuyez sur le bouton [0] -i s'agit de celui auquel la macro commande est affectée 7 «Save » ete No? » sont affichés à l'écran. Appuyez sur | 4/2 ] pour sélectionner « No» (la macro commande transférée désirée ne sera pas sauvegardée) ou « Yes » (la macro commande transférée sera sauvegardée et le processus se terminera)

EXECUTION D'UNE MACRO COMMANDE TRANSFEREE

Pour rappeler la macro commande transférée selon l'exemple ci-dessus, appuyez sur [BD] dans la page DEVICE SELECTOR et ensuite sur [RTNI la macro commande sera alors exécutée. Reportez-vous également à la section « MACRO » ci-dessous pour savoir comment configurer des macro commandes. UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 COPY (COPIE) Cette fonction permet de copier des fonctions d'une touche vers une autre. Exemple : copie de la commande « PAUSE » [HI] de la page DVD vers le bouton AMP [11] 1 Appuyezsur [AMP] dans la page DEVICE SELECTOR. 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et (ENTERI Appuyez sur [ Y ] pour sélectionner « Copy ». Setup L Cora à 3 Appuyez sur [ENTER] AMP __ © From 4 Appuyez sur [DVD] depuis la page DEVICE SELECTOR DYT C From? 5 Appuyez sur le bouton [II] - il s'agit de la touche de fonction qui sera copiée. DVD C Tor 6 Appuyez sur [AMP] depuis la page DEVICE SELECTOR AMP C To? 7 Appuyezsurle bouton [II] il agit du bouton où la fonction sera copiée. Copy? € Ho > 8 Appuyez sur [-4/® ] pour sélectionner « No » (la touche de fonction désirée ne sera pas copiée) ou « Yes » (la touche de fonction sera copiée et le processus se terminera). REMARQUE Les fonctions Copie et Transfert Forcé (ou accès direct) se ressemblent. Néanmoins, si vous copiez une commande avant d'effacer ou d'écraser la commande d'origine (celle de la touche source), la commande copiée sur la nouvelle touche reste inchangée. Si vous créez un transfert forcé vers une commande avant d'effacer ou décraser la commande de la touche faisant l'objet de l'accès direct, les fonctions auxquelles vous accédez via l'accès direct sont elles aussi, effacées ou écrasées.

SIVÈNVUA FONCTIONNEMENT UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 DELETE (SUPPRESSION) Chaque touche peut avoir plusieurs types de fonctions enregistrés en elle. Toutefois, seul le type de plus haute priorité sera actif Lorsque l'on supprime une fonction, une fonction de priorité immédiatement inférieure peut devenir la fonction active. Pour effacer complétement la fonctionnalité d'une touche, il faut exécuter la fonction de suppression plusieurs fois Par exemple, si on supprime une commande apprise, une commande de priorité inférieure peut devenir active. Lordre de priorité pour chaque type de fonction est le suivant:

3 Commande copiée de la bibliothèque (Copied Library Command) 4 Commande par défaut de la bibliothèque (Default Library Command) Exemple: suppression de la touche de fonction « SURR MODE » de la page DVD (voir l'exemple de TRANSFERT FORCE ci-dessus) 1 Appuyez sur [DVD] dans la page DEVICE SELECTOR 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTER]. Appuyez sur [ # ] pour sélectionner « Delete ». Setue Delete

3 Appuyez sur [ENTER] DVI D Heu? 4 Appuyez sur le bouton [SURR MODE] Lelete? D Ho E 5 Appuyezsur [-4/® ] pour sélectionner « No » (la touche de fonction désirée ne sera pas supprimée) ou « Yes » (la touche de fonction désirée sera supprimée et le processus se terminera). RENAME (REDESIGNATION) Toutes les touches peuvent être renommées à l'exception de la touche MACRO. Exemple: changement du nom de la touche «Input 1 » de la page « AMP » par le nom «DVD». 1 Appuyez sur [AMP] dans la page DEVICE SELECTOR. 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTER]. Appuyez sur [ # ] pour sélectionner « Rename ». 3 Appuyez sur [ENTER] AP F EU? 4 Appuyez sur le bouton [1] AMP FR Input À

5 Appuyezsur les boutons [ A/Y] pour sélectionner la première lettre du nom (« D » depuis la liste alphabétique) AMP FR Dueut À 6 Appuyez sur le bouton [B] pour sélectionner le caractère et avancer àla position suivante. (Appuyez sur [ 4] pour retourner au caractère précédent). Répétez ce processus pour chaque caractère successivement. 7 Puisque « DVD » ne comporte que trois caractères et que « Input 1 » en comporte six, remplacez les caractères restants par des espaces. L'espace ou le caractère blanc peut aussi se sélectionner à l'aide des boutons [ A/Y] - déroulez la liste jusqu'au caractère blanc. 8 Appuyez sur [ENTER] lorsque vous avez terminé le changement de nom. 9 L'écran affiche « Save? » et « No » - appuyez sur [-@/] pour sélectionner « No » (le nouveau nom ne sera pas sauvegardé) ou « Yes » {le nouveau nom sera sauvegardé et le processus se terminera) MACRO Une « macro-commande » est une série d'au moins deux commandes de télécommande émise automatiquement à partir d'une seule impulsion sur une touche. Vous pouvez, par exemple, utiliser une macro pour automatiser une simple séquence comme « Allumer le lecteur DVD puis appuyer sur Lecture». Ou vous pouvez compiler une macro complexe pour mettre sous tension une chaîne complète d'appareils, sélectionner une source, choisir un Mode d'Écoute et lancer la lecture, le tout grâce à une seule touche macro. Chaque touche de fonction de la télécommande HTRC 1 peut contenir une macro (les touches de Sélection d'Appareils ne peuvent pas contenir de macro). Les macro commandes sont exécutées avec le même timing que celui avec lequel elles ont été enregistrées. La durée pendant laquelle chaque commande est envoyée correspond également à la durée pendant laquelle la touche a été maintenue appuyée lors de l'enregistrement Exemple: affectation d'une macro commande à la touche [0] pour mettre le NADT 175 sous tension, sélectionner [Input 1], mettre le lecteur de DVD NADT515 sous tension et commencer la lecture du disque du périphérique branché à Input 1 (c'est-à-dire le lecteur de DVD NADT515) 1 Appuyezsur [AMP] dans la page DEVICE SELECTOR. 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et (ENTERI Appuyez sur | ] pour sélectionner « Macro ».

Appuyez sur [ENTER] 4 Lécran affiche « Macro » et « Key » - appuyez sur le bouton [0] AMP h Start... 5 Appuyezsur [AMP], [ONI, [1], [DVD], [ON] et sur ['W (Lecture). La durée pendant laquelle chaque commande est envoyée correspond également à la durée pendant laquelle la touche a été appuyée lors de l'enregistrement de la macro commande.

FONCTIONNEMENT 6 Appuyez sur [MACRO] pour terminer la séquence des commandes 7 Appuyezsur | 4/à ] pour sélectionner « No » (la macro commande ne sera pas sauvegardée) ou « Yes » (la macro commande sera sauvegardée etle processus se terminera)

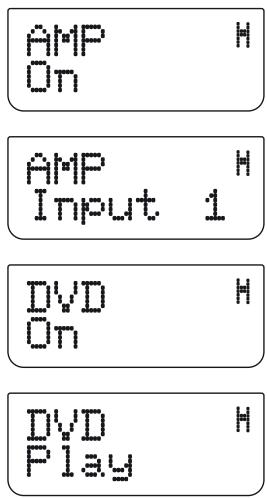

EXECUTION D'UNE MACRO COMMANDE

Pour exécuter l'exemple de macro commande ci-dessus, appuyez sur [MACRO] puis sur (OI AP h

AP # InRUE À DVD # DVD 4 La macro commande correspondante sera exécutée ; l'écran affichera chaque étape/commande au fur et à mesure de l'exécution de la macro commande. Toute impulsion sur une autre touche de la télécommande HTRC 1 pendant l'exécution d'une macro provoquera l'arrêt de l'exécution de la macro. Par défaut, lorsqu'une macro commande est exécutée, le périphérique sélectionné actuellement retournera à ce qu'il était avant que cette macro commande ne soit exécutée. Toutefois, si a toute dernière touche appuyée lors de l'enregistrement de la macro commande est une touche DEVICE SELECTOR, le périphérique actif sera changé à la fin de l'exécution de la macro commande UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 RESET (RÉINITIALISATION) Sélectionner cette option et répandre « Yes » (Oui) à toutes les demandes de confirmation pour réinitialiser les options de la télécommande HTRC 1 à leurs paramètres d'usine par défaut. Toutes les configurations personnalisées, les macro commandes et la programmation personnalisées de périphériques seront effacées. 1 Appuyezsur [AMP] dans la page DEVICE SELECTOR. 2 Appuyez et maintenez les boutons [TUNER (10+/SETUP)] et [ENTER] Appuyez sur [ Y ] pour sélectionner « Reset » (Réinitialisation. 3 Appuyez sur [ENTER] 4 Appuyezsur | 4/à] pour sélectionner « No » (la télécommande HTR C1 ne sera pas réinitialisée) ou «Ves » (la télécommande HTR C1 sera réinitialisée à ses paramètres d'usine par défaut) Lorsque vous sélectionnez «Yes », un autre message de demande de confirmation s'affiche 5 Sélectionnez « Yes » pour réinitialiser la télécommande HTR C1 et terminer le processus Reset...

SIVÈNVUA FONCTIONNEMENT UTILISATION DE LA TÉLÉCOMMANDE HTRC 1 INTERFACE USB La télécommande HTRC 1 permet de télécharger vers l'amont ou vers l'aval la configuration à l'aide d'un ordinateur sous Windows et du logiciel de programmation HTRC 1 exclusif de NAD. Voir la figure ci-dessous pour savoir comment brancher un cäble muni de connecteurs USB À mâle et mini USB 8 mâle 5 broches (non fourni à la télécommande HTRC 1 REMARQUE Consulter le site web www.nadelectronics.com pour obtenir la dernière version du logiciel de commande d'interface de la télécommande HTRC 1. L'installateur ou le revendeur peut déterminer le montage et la configuration corrects de l'interface mini USB et du logiciel.

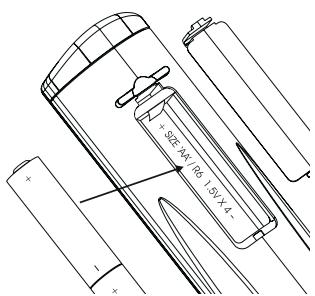

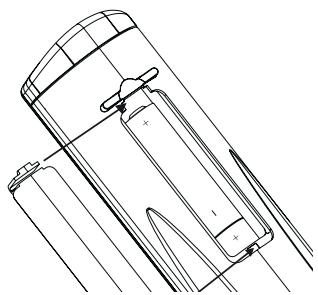

Enfoncez et relevez languette pour retirer le couvercle du compartiment des piles. Appuyez sur le couvercle du compartiment des piles pour le mettre un place (vous ressentirez un déclic).

FONCTIONNEMENT SLEEP (MODE SOMMEIL) La minuterie du SLEEP « Mode Sommeil» met automatiquement le 1175 en mode Veille [Standby] après un nombre de minutes préréglé. Une impulsion unique sur le bouton [SLEEP] « MODE SOMMEIL » de la télécommande HTRC 1 affiche l'incrément du temps de sommeil actuellement réglé. Une deuxième impulsion sur le bouton [SLEEP] « MODE SOMMEIL » de la télécommande HTRC 1, dans les trois secondes qui suivent, et chaque impulsion successive par la suite, augmentent le temps de sommeil d'un intervalle de 15 minutes ; une fois le temps de sommeil écoulé, leT 175 se met automatiquement en mode Veille [Standby] L'incrément de temps de sommeil s'affiche sur Affichage Vide-Fluorescent VFD] de la face parlante du T 175, en même temps que l'icône [SLEEP] «MODE SOMMEIL » Pour régler la minuterie de sommeil, appuyez deux fois sur le bouton ISLEEP] « MODE SOMMEIL » de la télécommande HTRC 1; la première impulsion affiche le temps de sommeil actuellement réglé, puis la deuxième incrémente la valeur Chaque impulsion successive augmente le temps de sommeil de 15 minutes, pour aller de 15 minutes jusqu'à 90 minutes, Pour annuler le mode sommeil, continuez à appuyer sur le bouton ISLEEP] « MODE SOMMEIL » de la télécommande HTRC 1 jusqu'à ce que ISLEEP OFF] « SOMMEIL ARRÊTÉ » soit affiché sur le VFD. Si vous commutez leT 175 en mode Veille, en appuyant soit sur le bouton [OFF] « ARRÊT » de la télécommande HTRC 1, soit sur le bouton STANDBY du T 175, cela annule aussi le mode sommeil UTILISATION DE LA TÉLÉCOMMANDE ZR 4 La télécommande ZR 4 est une télécommande compacte discrète permettant de commander le T 175 à partir de différentes pièces, autres que la pièce principale. La télécommande ZR 4 permet de commander, d'une façon indépendante, toutes les fonctions de sélection des sources sans tenir compte de la pièce principale. Cela veut dire que l'entrée utilisée par la zone peut être complètement différente, pour l'audio comme pour la vidéo, de l'entrée utilisée pour la pièce principale ; les niveaux de volume sonore sont donc indépendants aussi Si vous souhaitez écouter la même source aux deux endroits, la télécommande ZR 4 comporte une touche [LOCAL] permettant de configurer instantanément une écoute simultanée de la même source, mais avec des niveaux de volume sonore totalement indépendants. Pour couper le son dans la Zone, appuyez sur la touche [MUTE] « MUET » de la télécommande ZR 4. Si le menu OSD « Commandes de Zone » (Zone Controls) est [ON] « ACTIF », la rubrique « Volume » de Zone affichera le mot IMUTE] « MUET » L'affichage fluorescent du T 175 indique l'activité de la commande de zone ; les occupants de la pièce principale voient donc l'activité dans la zone éloignée. De plus, sil n'y à aucune activité dans la pièce principale, seul l'affichage correspondant à la zone éloignée du T 175 est actif. REMARQUE La télécommande ZR 4 ne permet de commander que les applications de Zone 2. La Zone 3 et la Zone 4 doivent être configurées et gérées via le menu OSD de Zone approprié, en utilisant les touches de navigation de la face parlante ainsi que les touches correspondantes de la télécommande HTRC 1. UTILISATION DE LA TÉLÉCOMMANDE HTRC 1

DÉPANNAGE PROBLÈME Aucun son sur toutes les voies. Aucun son sur certaines voies. Aucun son sur les voies ambiophoniques. SIVÈNVUA Aucun Son du Subwoofer. Aucun son sur la voie Centrale. Pas de Dolby Digital/DTS. Aucun affichage Le T 175 ne réagit pas à la télécommande HTRC 1. Le T 175 ne réagit pas aux commandes de la face parlante et de la télécommande. CAUSES PROBABLES + Alimentation secteur débranchée + Chaîne désalimentée. + La prise murale est sans courant. + Cäbles défectueux/ manquants + La/les voie(s) dans la « Configuration des Haut-parleurs » {Speaker Configuration) sur « Désactivée » [Off]. - Liaisons défectueuses vers le T 175. + Aucun mode d'écoute avec ambiophonie n'est actif - Les voies ambiophoniques sont définies comme «Désactivée » dans le menu de « Configuration des Haut- parleurs » (Speaker Configuration). + Le volume sonore des voies ambiophoniques a été réglé trop bas via le menu « Niveaux des Haut-parleurs » (Speaker Level) + Le subwoofer est désactivé, désalimenté ou mal branché. + Le subwoofer a été configuré sur « DÉSACTIVÉ » [OFF] via le menu « Configuration des Haut-parleurs » (Speaker Configuration) + Le volume sonore du subwoofer a été réglé trop bas via le menu « Niveaux des Haut-parleurs » (Speaker Levels). + La source est un enregistrement 2/0 (etc. - Enregistrement Dolby Digital ou DTS sans voie centrale. La voie Centrale est définie comme « Désactivée » dans le menu de « Configuration des Haut-parleurs » (Speaker Configuration) + Le niveau de la voie centrale est réglé trop bas dans le menu « Niveaux des Haut-parleurs » (Speaker Levels). + La sortie numérique de la Source n'est pas reliée à une entrée numérique du T 175

• L'appareil source n'est pas configuré pour produire une sortie numérique multivoies.

• Le paramètre de résolution nest pas pris en charge parle téléviseur/moniteur. + Les piles sont usées ou mal insérées + La fenêtre de transmission IR de la télécommande, ou la fenêtre de Réception IR du T 175, est obstruée. + La face parlante du T 175 se trouve dans un endroit fortement éclairé (soleil ou spots, etc + Erreur de microprocesseur. + LeT175 a peut-être surchautfé.

+ L'ENTRÉE-SORTIE ASSERVISSEMENT 12 V [12 VTRIGGER IN/

OUT] est en position AUTO. SOLUTIONS POSSIBLES + Vérifiez le branchement du câble secteur et la prise murale. + Vérifiez les câbles. + Vérifiez le menu de « Configuration des Haut- parleurs » (Speaker Configuration) + Vérifiez leT 175 etle céblage + Sélectionnez le mode d'écoute approprié + Corrigez le paramétrage dans « Configuration des Haut-parleurs » (Speaker Configuration) ou dans « Niveaux des Haut-parleurs » {Speaker Levels) + Alimentez le subwoofer, vérifiez la prise murale alimentant le subwoofer, ou vérifiez les branchements. + Corrigez le paramétrage dans « Configuration des Haut-parleurs » (Speaker Configuration) ou dans « Niveaux des Haut-parleurs » {Speaker Levels) + Assurez-vous que l'enregistrement est bien un enregistrement 5.1 voies, ou sélectionnez le mode Dolby Pro Logic IIx Music (Musique). + Corrigez le paramétrage dans « Configuration des Haut-parleurs » (Speaker Configuration) ou dans « Niveaux des Haut-parleurs » {Speaker Levels) + Vérfez les branchements - Vérifiez le configuration de l'appareil source - Pour restaurer l'affichage vidéo, appuyez simultanément sur les touches LISTENING MODE (MODE D'ÉCOUTE) et TONE DEFEAT (TONALITÉ NEUTRE), puis relächez-les. + Vérifiez les piles + Vérifiez les fenêtres IR et assurez-vous que la ligne de visée est dégagée entre la télécommande et le 175 + Diminuez l'éclairage. + Désalimentez le T 175 en utilisant l'interrupteur Marche/Arrêt [Power] sur la face arrière, et débranchez-le de la prise secteur murale. + Attendez cinq minutes, rebranchezle T 175, puis mettez-le sous tension. + Mettez la commande en position ENTRÉE-

SORTIE ASSERVISSEMENT 12 V DÉSACTIVÉE

Configuration par défaut pour la version 120V seulement : Appuyez simultanément sur les touches [ Source 4] + Entrée Face Parlante/MP [Front Input/MP] Configuration par défaut pour la version 230V seulement : Appuyez simultanément sur les touches [ Source ] + Entrée Face Parlante/MP [Front Input/MP] Les réglages de la Calibrage Audyssey et les autres Presets stockés en mémoire seront tous effacés lorsque vous rétablirez les valeurs par défaut du T 175.

Sensibilité et impédance à l'entrée Réponse de fréquence Taux de distorsion harmonique Rapport signal/bruit Rapport signal/bruit Sensibilité d'entrée Impédance de sortie Niveau de sortie maximum SECTION TUNER SECTION AM Plage de Fréquences Sensibilité Utile Rapport signal/bruit Taux de Distorsion Harmanique Sensibilité du cadre (20 dB S/N) SECTION FM Plage de Féquences Sensibilité Utile, MONO IHF (3% Distorsion Harmonique Totale) Rapport signal/bruit MONO Rapport signal/bruit STÉRÉO Taux de Distorsion Harmonique, MONO Taux de Distorsion Harmonique, STÉRÉO Séparation des voies Sensibilité de décodage RDS

Dimensions (Lx H x P} Masse Nette Masse en condition d'expédition CARACTÉRISTIQUES 350 m/50 kQ 205 dB réf 20 Hz 20 kHz <0.08% >93d8 réf. 500mV (A-WTD) >83 dB réf. 2 V (A WTD) 330mV réf. 2V <150 ohms >35V 530 kHz-1710 kHz (version 120 V seulement, par pas de 10 kHz) 531 kHz -1602 kHz (version 230 V seulement, par pas de 9 kHz) 30 dBu 38 dB <3% 66 dBu 87,50MHz - 108,50MHz <16,1 dBf 18 d8u 60 d8 55d8 025% 05% 40 d8 28 d8u 435 x 145 x 380 mm (Hors-tout)* 8kg 125kg *- Les dimensions hors tout comprennent les pieds, la commande de volume et les bomes des haut-parleurs. Les caractéristiques de ce matériel peuvent être modifiées sans préavis. Pour la documentation au dernier indice et les caractéristiques les plus récentes concernant le T 175, veuillez vous connecter à wwwnadelectronics.com. Fabriqué sous licence sous les brevets US N's : 451,942, 5956674; ,974,380:5,978,762: 6226616; Fabriqué seus licence de Dolby Laboratories 7212872: 7.383829, 7392165, 7.272567 ainsi que d'autres brevets US. et internationaux ét cours DIS est une marque déposée commercial ;les logos et le Symbale DTS, DTS-HD et DTS-HD Master Auch sont des marques commerciales de la soiciété DTS, Inc. 1986-2009 DTS, Inc. Tous x Dolby» «Pro Logic,» ete symbol double-D sont des marques déposées de la société Dolby Laboratories. HDML Le logo HDMI et désignation High Definition Multimedia interface sont des marques commerciales ou des marques déposées del société HDMI Licensing LLC. Les nom XX Read etes logos associés sont des marques déposées de La société XM Sale Rai nc. Fabriqué sous licence d'Audhaseÿ Laboratories. Brevets LIS. et étranges en cours. Audssey MuKEQ XT est une marque commerciale de la société Audssey Laboratories. Ce produit intègre une technologie de protection des droits d'auteur qui est protégée parles revendications de procédé de certains brevets américains et par d'autres droits de propriété intellectuelle détenus par Macrovision Corparation et par d'autres titulaires de dr. L'utilisation de cette technologie de protection des droits d'auteur doi être autorisée par Macrousion Corporation. Cette technologie est uniquement destinée à un usage domestique et à d'autres utilisations limitées suf autorisation de Macrovsion Corporation. st interdit de procéder à toute ingénierie inverse ou à tou désassemblage.
