Type de produit Panneau solaire bifacial HIT Double
Modèle HIP-186DA3
Marque SANYO
Dimensions (LxLxH) 1351 x 898 x 60 mm
Poids 23 kg
Puissance nominale (STC) 186 W
Puissance maximale avec gain bifacial Jusqu'à 238 W (+30%)
Tension à puissance maximale (Vpm) 54,8 V
Tension en circuit ouvert (Voc) 67,5 V
Courant à puissance maximale (Ipm) 3,4 A
Courant de court-circuit (Isc) 3,68 A
Tension système maximale 600 V
Efficacité des cellules 18,4 %
Efficacité du module (STC) 15,3 %
Température nominale (NOCT) 45 °C
Nombre de diodes de dérivation 4
Longueur des câbles 1000 mm chacun
Type de connecteur MC3
Charge statique maximale 2400 Pa (50 PSF)
Classification incendie Classe A
Résistance à la grêle 25 mm à 23 m/s
Certifications UL 1703, cUL, CEC
Garantie 2 ans main-d'œuvre / 20 ans puissance
Structure Double verre
Fonctions principales Conversion photovoltaïque, effet bifacial
Entretien et nettoyage Nettoyer avec de l'eau et un chiffon doux ; éviter les produits abrasifs
Sécurité Lire la notice avant utilisation ; installation par un professionnel
Pièces détachées et réparabilité Aucune pièce réparable par l'utilisateur ; contacter SANYO

FOIRE AUX QUESTIONS - HIT DOUBLE SANYO

Qu'est-ce que l'effet bifacial et comment augmente-t-il la production d'énergie ?
L'effet bifacial permet au panneau de générer de l'électricité à partir de la lumière solaire réfléchie sur la face arrière, en plus de la face avant. Selon la conception du système et l'albédo du site, cela peut augmenter la production d'énergie jusqu'à 30% supplémentaires par rapport à la puissance nominale STC.
Quelle est la puissance réelle du panneau HIT Double ?
La puissance nominale en conditions STC est de 186 W. Cependant, grâce à l'effet bifacial, le panneau peut produire jusqu'à 238 W (gain de 30%) selon l'installation et l'environnement.
Comment installer le panneau pour maximiser le gain bifacial ?
Pour maximiser la production, surélevez le panneau au-dessus de la surface, placez-le sur des surfaces de couleur claire et évitez que les rails de support ne fassent ombre sur la face arrière. L'orientation verticale peut également être bénéfique.
Quelles sont les conditions de garantie ?
SANYO offre une garantie de 2 ans sur la main-d'œuvre et de 20 ans sur la puissance de sortie. La tolérance de puissance est de +10%/-0% à l'achat.
Le panneau fonctionne-t-il par temps nuageux ?
Oui, le panneau produit de l'électricité même par faible luminosité, mais la puissance est réduite proportionnellement à l'irradiance. Les courbes I-V montrent une dépendance à l'irradiance.
Comment entretenir le panneau solaire ?
Nettoyez régulièrement la surface avec de l'eau et un chiffon doux pour enlever la poussière et les débris. Évitez les produits abrasifs ou les nettoyants chimiques qui pourraient endommager le verre.
Puis-je installer moi-même le panneau ?
Il est fortement recommandé de faire appel à un professionnel qualifié pour l'installation. La notice indique de lire attentivement les instructions et de respecter les consignes de sécurité.
Quelles sont les certifications de sécurité ?
Le panneau est certifié UL 1703, cUL et CEC. Il est classé Classe A pour la sécurité incendie et résiste à un impact de grêle de 25 mm à 23 m/s.
Quelle est la perte de puissance due à la température ?
Le coefficient de température de Pmax est de -0,34 %/°C. Cela signifie que la puissance diminue de 0,34% pour chaque degré Celsius au-dessus de 25°C. Cependant, les panneaux HIT Double ont une meilleure performance à haute température que les panneaux conventionnels.
Quels types d'applications conviennent à ce panneau ?
Les panneaux HIT Double sont adaptés pour les applications architecturales (auvents, balcons, abribus, BIPV), les couvertures de ponts et terrasses, les carports, les façades, les clôtures, les treillis et les systèmes de suivi solaire.

Questions des utilisateurs sur HIT DOUBLE SANYO

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Panneaux solaires au format PDF gratuitement ! Retrouvez votre notice HIT DOUBLE - SANYO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HIT DOUBLE de la marque SANYO.

MODE D'EMPLOI HIT DOUBLE SANYO

Bifacial Photovoltaic Module

HIT® Double 186

Power per Square Foot up to 18.2 Watts

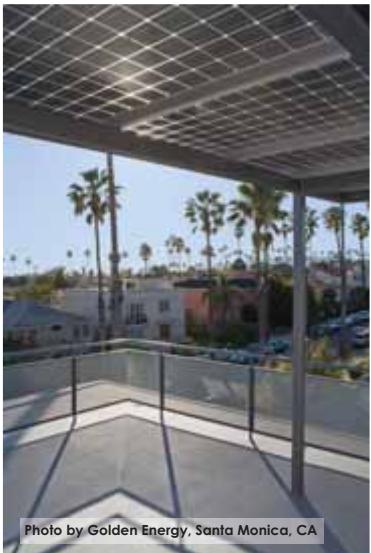

SANYO HIT DOUBLE - Power per Square Foot up to 18.2 Watts - 1

natural_image Exterior view of a modern solar panel shelter with palm trees and residential buildings in the background (no signage)

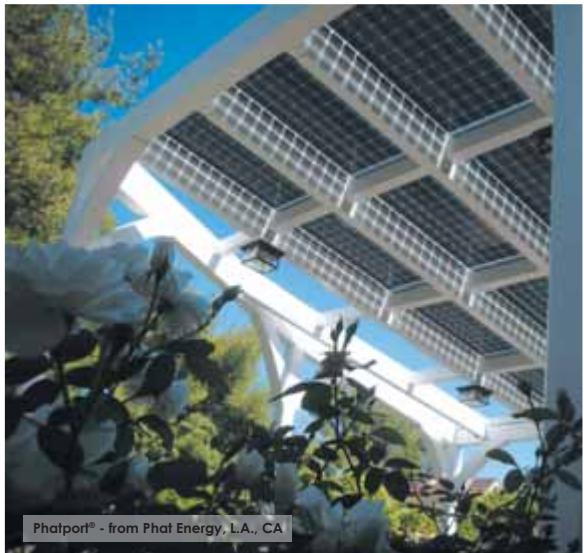

SANYO HIT DOUBLE - Power per Square Foot up to 18.2 Watts - 2

natural_image Solar panel array installed under a white arched frame, with greenery and trees in the foreground (no text or symbols visible on the panels)

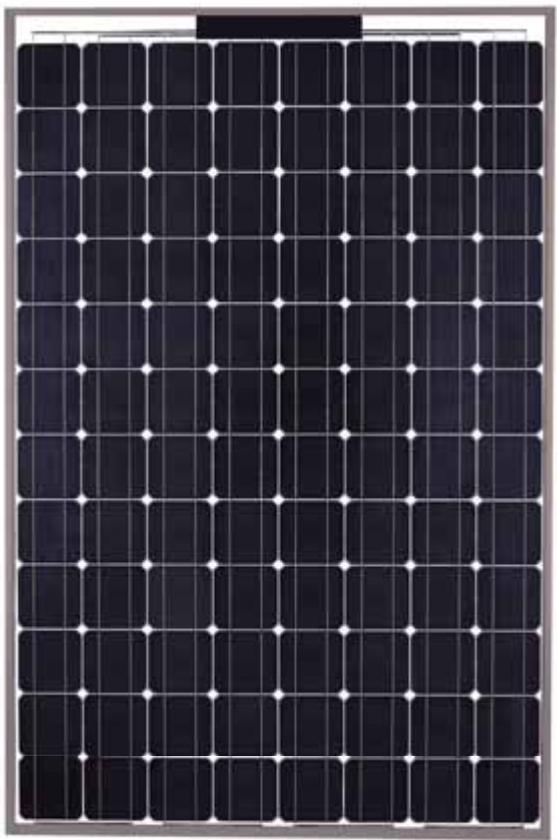

SANYO HIT DOUBLE - Power per Square Foot up to 18.2 Watts - 3

natural_image Close-up of a solar panel with grid pattern and mounting holes (no text or symbols visible)

High Efficiency

HIT ^® Double bifacial solar panels are the World leaders in sunlight conversion efficiency, helping customers to enjoy the maximum power per square foot from available space.

Power Guarantee

SANYO guarantees customers will receive 100% of the panel's rated power (or more) at the time of purchase, enabling owners to generate more kWh per rated watt.

Bifacial Effect

The back face of HIT Double solar panels generates electricity from ambient light reflected off surrounding surfaces, and combines with power from the front face of the panel. Dependant upon system design and site albedo, this results in up to 30% higher power generation (more kWh) per square foot.

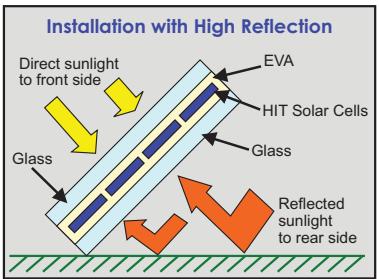

SANYO HIT DOUBLE - Bifacial Effect - 1

text_image Installation with High Reflection Direct sunlight to front side EVA HIT Solar Cells Glass Glass Reflected sunlight to rear side

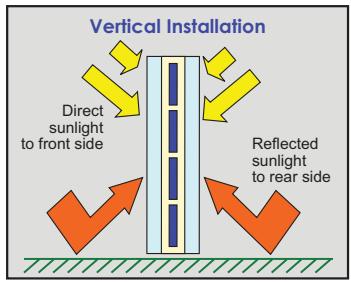

SANYO HIT DOUBLE - Bifacial Effect - 2

text_image Vertical Installation Direct sunlight to front side Reflected sunlight to rear side

Application Possibilities

  • Architectural, Awnings, Balconies, Bus Shelters, BIPV
  • Deck & Porch Coverings, Canopies, Carports, Facades
  • Fences, Siding, Trellises, Tracking Systems

Proprietary Technology

HIT bifacial solar cells are hybrids of single crystalline silicon surrounded by ultra-thin amorphous silicon layers, available solely from SANYO.

High Temperature Performance

As temperatures rise, HIT Double solar panels produce more electricity than conventional solar panels at the same temperature, for good performance in high temperature sites.

Quality Products

SANYO silicon wafers are made in California USA, and assembled in Mexico at SANYO's certified factory. ISO 9001 (quality), 14001 (environment), 18001 (safety).

Valuable Features

HIT Double panels operate silently and have no moving parts. A double glass structure allows some sunlight to penetrate portions of the panel, creating brilliant light and shadows for aesthetic and architectural applications. HIT Double panels are perfect for areas with performance-based incentives and tradable energy credits.

Electrical Specifications

Model: HIP-186DA3 STC^1 5%10%15%20%25%30%
Rated Power (Pmax) ^1 186 W195 W203 W212 W220 W229 W238 W
Maximum Power Voltage (Vpm)54.8 V54.8 V54.8 V54.9 V54.9 V55.0 V55.1 V
Maximum Power Current (Ipm)3.4 A3.55 A3.71 A3.86 A4.01 A4.16 A4.32 A
Open Circuit Voltage (Voc)67.5 V67.7 V67.8 V67.9 V68.0 V68.0 V68.2 V
Short Circuit Current (Isc)3.68 A3.86 A4.05 A4.23 A4.42 A4.60 A4.78 A
Max. System Voltage (Vsys)600 V——————
Series Fuse Rating15 A——————
Temperature Coefficient (Pmax)-0.34% / °C——————
Temperature Coefficient (Voc)-0.189 V / °C——————
Temperature Coefficient (Isc)1.67 mA / °C——————
Warranted Tolerance+10/-0%——————
Cell Efficiency18.4%——————
Module Efficiency ^2 15.3%16.0%16.7%17.5%18.2%18.9%19.6%
Power per Square Foot14.2 W14.9 W15.6 W16.2 W16.9 W17.5 W18.2 W

Mechanical Specifications

Internal Bypass Diodes4 Bypass Diodes
Module Area 13.06 Ft^2 (1.21 m^2)
Module Weight50.7 Lbs. (23 kg)
Module Dimensions LxWxH53.2 x 35.35 x 2.36 in. (1351 x 898 x 60 mm)
Cable Lengths39.4 in. each (1000 mm)
Cable Size / Connector TypeNo. 12 AWG / MC3TM Connectors
Static Load50 PSF (2400 Pa)
Pallet Dimensions LxWxH54.3 x 36 x 70.1 in. (1379 x 912 x 1781 mm)
Full Pallet Quantity & Weight20 pcs. / 1014 Lbs. (460 kg)
Quantity per 20'/40'/53' Container200 pcs., 420 pcs., 540 pcs.

Safety Ratings & Limited Warranty

Fire Safety ClassificationClass A
Hail Safety Impact Velocity1" hailstone (25 mm) at 52 mph (23 m/s)
NOCT (°C)113°F (45°C)
Safety & Rating CertificationsUL 1703, cUL, CEC
Limited Warranties2 Years Workmanship / 20 Years Power Output
^1 Standard Test Conditions: Cell Temperature 25°C, Air Mass 1.5, 1000 W/m ^2 ^2 Equivalent module efficiency, including power from the back face.Note: Specifications and information above may change without notice.

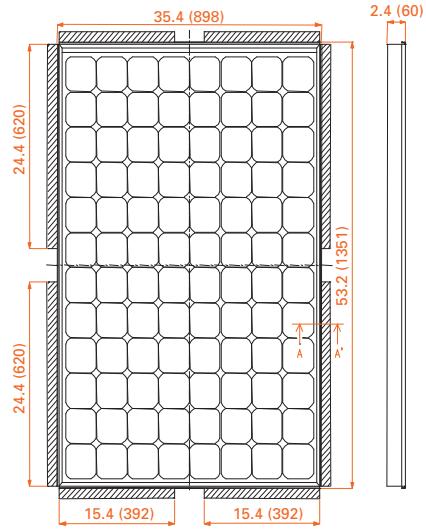

Dimensions Unit: inches (mm)
SANYO HIT DOUBLE - Valuable Features - 1

text_image 35.4 (898) 24.4 (620) 24.4 (620) 15.4 (392) 15.4 (392) 2.4 (60) 53.2 (1351)

FRONT
SIDE

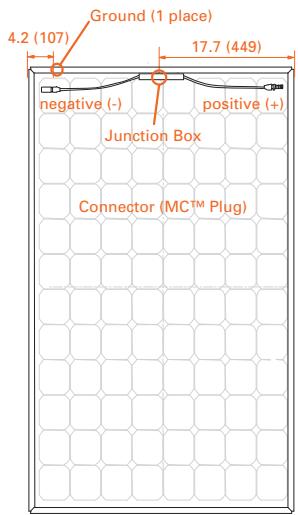

SANYO HIT DOUBLE - Valuable Features - 2

text_image Ground (1 place) 4.2 (107) 17.7 (449) negative (-) positive (+) Junction Box Connector (MC™ Plug)

BACK

To Maximize Power

  1. Elevate panels above a surface as much as possible.
  2. Place panels over light-colored surfaces.
  3. Do not allow support rails to shade the panel's back face.

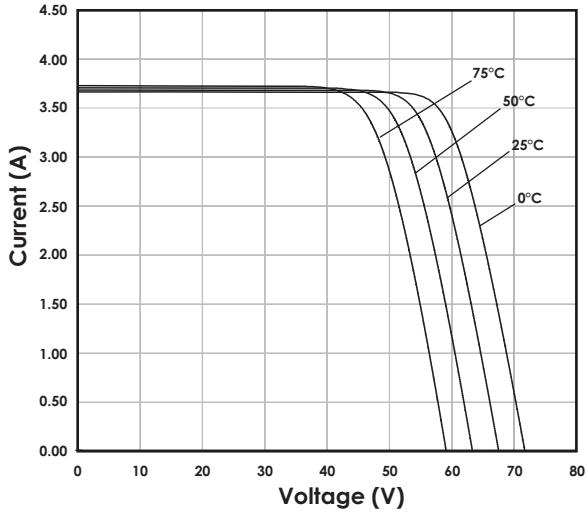

Dependence on Temperature
SANYO HIT DOUBLE - To Maximize Power - 1

line | Voltage (V) | Current (A) at 0°C | Current (A) at 25°C | Current (A) at 50°C | Current (A) at 75°C | |-------------|--------------------|---------------------|---------------------|---------------------| | 0 | 3.7 | 3.7 | 3.7 | 3.7 | | 10 | 3.7 | 3.7 | 3.7 | 3.7 | | 20 | 3.7 | 3.7 | 3.7 | 3.7 | | 30 | 3.7 | 3.7 | 3.7 | 3.7 | | 40 | 3.7 | 3.7 | 3.7 | 3.7 | | 50 | 3.5 | 3.6 | 3.7 | 3.8 | | 60 | 2.0 | 2.5 | 3.0 | 3.5 | | 70 | 0.5 | 1.0 | 1.5 | 2.0 | | 80 | 0.0 | 0.0 | 0.0 | 0.0 |

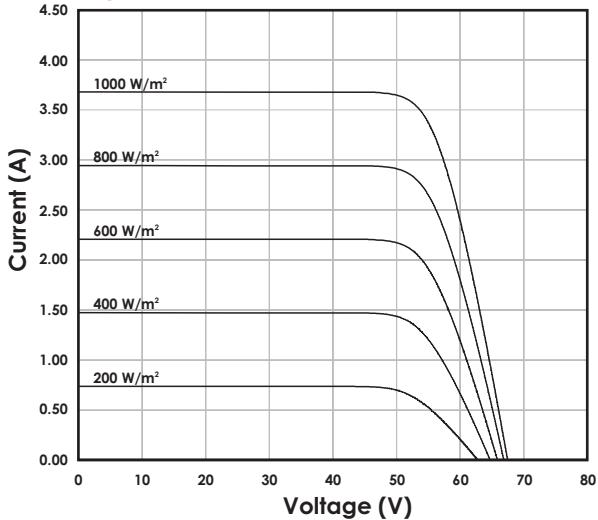

Dependence on Irradiance
SANYO HIT DOUBLE - To Maximize Power - 2

line | Voltage (V) | 1000 W/m² | 800 W/m² | 600 W/m² | 400 W/m² | 200 W/m² | |-------------|-----------|----------|----------|----------|----------| | 0 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | | 20 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | | 40 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | | 50 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | | 60 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | | 70 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | | 80 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 |

IMPORTANT: The rated power of HIT® Double bifacial solar panels is measured under Standard Test Conditions (STC). STC does not account for power produced from the back face of panels. Therefore, HIT Double panels will produce more power than their STC rating, up to 30% more, depending upon the system design and site albedo. Account for the additional power when sizing, selecting system components and wiring.

SANYO HIT DOUBLE - To Maximize Power - 3
Section A-A'

Note: A module must be installed on a support structure rail using four symmetrical mounting points within Range A

SANYO HIT DOUBLE - To Maximize Power - 4

SANYO HIT DOUBLE - To Maximize Power - 5

CAUTION! Read the

operating instructions carefully before use of these products

SANYO HIT DOUBLE - To Maximize Power - 6

SANYO North America

Energy System Solutions Division

550 S. Winchester Blvd., Suite 510

San Jose, CA 95128, U.S.A.

www.sanyo.com/solar
