MODE D'EMPLOI 90 SCS METABO

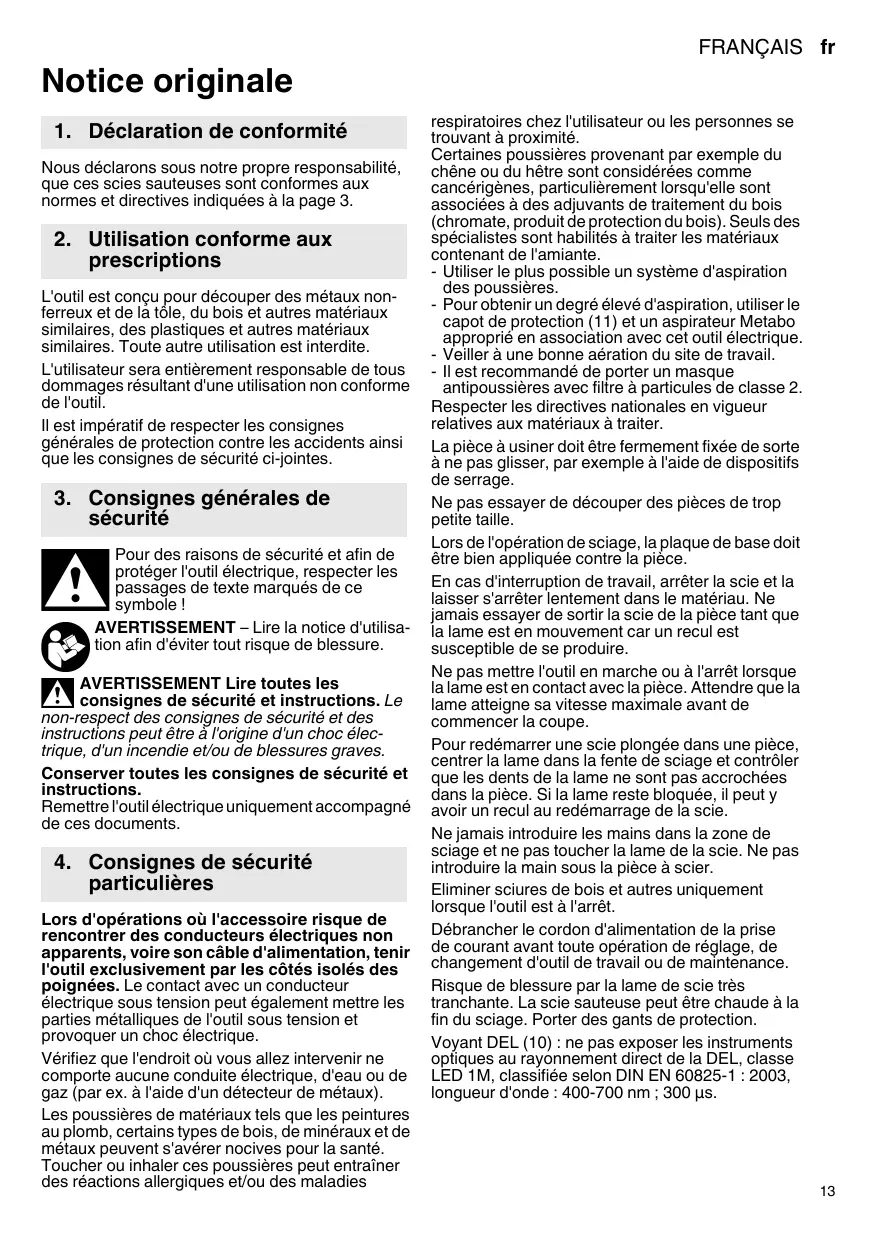

Notice originale 1. Déclaration de conformité Nous déclarons sous notre propre responsabilité, que ces scies sauteuses sont conformes aux normes et directives indiquées à la page 3.

2. Utilisation conforme aux prescriptions

L'outil est conçu pour découper des métaux nonferreux et de la tôle, du bois et autres matériaux similaires, des plastiques et autres matériaux similaires. Toute autre utilisation est interdite. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme de l'outil. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Remettre l'outil électrique uniquement accompagné de ces documents.

4. Consignes de sécurité particulières

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux). Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies

FRANÇAIS fr respiratoires chez l'utilisateur ou les personnes se trouvant à proximité.

Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Pour obtenir un degré élevé d'aspiration, utiliser le capot de protection (11) et un aspirateur Metabo approprié en association avec cet outil électrique. - Veiller à une bonne aération du site de travail. - Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter. La pièce à usiner doit être fermement fixée de sorte à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Ne pas essayer de découper des pièces de trop petite taille. Lors de l'opération de sciage, la plaque de base doit être bien appliquée contre la pièce. En cas d'interruption de travail, arrêter la scie et la laisser s'arrêter lentement dans le matériau. Ne jamais essayer de sortir la scie de la pièce tant que la lame est en mouvement car un recul est susceptible de se produire. Ne pas mettre l'outil en marche ou à l'arrêt lorsque la lame est en contact avec la pièce. Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe. Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame reste bloquée, il peut y avoir un recul au redémarrage de la scie. Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de la scie. Ne pas introduire la main sous la pièce à scier. Eliminer sciures de bois et autres uniquement lorsque l'outil est à l'arrêt. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance. Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Voyant DEL (10) : ne pas exposer les instruments optiques au rayonnement direct de la DEL, classe LED 1M, classifiée selon DIN EN 60825-1 : 2003, longueur d'onde : 400-700 nm ; 300 µs.

5. Vue d'ensemble Voir page 2. 1 Levier tendeur pour bloquer la lame de la scie 2 Serre-lame 3 Disque de support de la lame 4 Lame * 5 Guide métallique 6 Elément de guidage 7 Touche de déverrouillage permettant de retirer l'élément de guidage 8 Plaquette anti-éclats 9 Plaque de base 10 Voyant DEL 11 Capot de protection 12 Etrier de protection contre tout contact accidentel avec la lame 13 Levier de réglage du mouvement pendulaire 14 Bouton de commande du souffleur de copeaux 15 Interrupteur coulissant 16 Clé à six pans 17 Molette de réglage de la vitesse 18 Raccord d'aspiration 19 Vis de réglage de la plaque de base 20 Embase graduée indiquant l'angle de coupe * suivant version/non compris dans la fourniture

Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant. Faire tourner l'outil sans lame. 6.1

Mise en place de la plaquette anti-éclats

Risque de blessure par la lame de scie très tranchante. Pour insérer la plaquette anti-éclats (8), il faut retirer la lame de la scie. Retourner l'outil pour orienter la plaque de base vers le haut. Insérer la plaquette anti-éclats depuis l'avant en respectant les 2 points suivants : • La face lisse de la plaquette est orientée vers le haut. • La fente est orientée vers l'arrière (vers le câble d'alimentation). Pour travailler à l'aide d'une plaque de protection apposée (voir chapitre Accessoires10.), il faut insérer la plaquette anti-éclats dans la plaque de protection.. 6.2

Système de coupe avec guide pour coupe droite (SCS)

Le guide métallique (5) de l'élément de guidage (6) s'insère dans la fente et stabilise l'outil pour une coupe encore plus droite. Retrait de l'élément de guidage : - Tenir l'outil par le dessous, au niveau de la plaque de base. - Appuyer sur la touche de déverrouillage afin que l'élément de guidage sorte de son support dans la 14

(Si l'élément ne sort pas automatiquement, insérer une clé à six pans (16) dans le trou pour le retirer.) Insertion de l'élément de guidage : Pour obtenir une coupe droite, insérer l'élément de guidage de sorte que le guide métallique (5) soit orienté vers le bas, dans le sens opposé à la plaque de base. Pour obtenir une coupe biaise ou courbe, insérer l'élément de guidage de sorte que le guide métallique (5) disparaisse dans la plaque de base. - Lorsque la touche de déverrouillage est enfoncée, insérer l'élément de guidage dans la plaque de base. Remarque : L'élément de guidage ne peut être inséré que si son ouverture est orientée vers l'arrière (vers le câble d'alimentation). 6.3

Insérer la lame de scie

Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Utiliser une lame bien adaptée au matériau à scier. - Tourner le levier tendeur (1) jusqu'à la butée et le maintenir. - Insérer la lame (4) jusqu'à la butée. Ce faisant, veiller à ce que les dents de la lame soient orientées vers l'avant et que la lame soit correctement placée dans la rainure du disque de support (3). - Relâcher le levier tendeur (1). (Il retourne automatiquement dans sa position d'origine. La lame est maintenant serrée). 6.4 Placer / retirer le capot de protection Placer : Avancer le capot de protection (11) jusqu'à ce qu'il s"enclenche Retirer : Saisir le capot de protection (11) des deux côtés, soulever lentement, puis tirer vers l'avant. 6.5 Scier avec un aspirateur - Brancher un aspirateur adéquat sur les embouts d'aspiration (18). Utiliser un flexible d'aspiration dont le raccord a un diamètre de 30 mm. - Pour une aspiration optimale, placer le capot de protection (11). - Eteindre le souffleur de copeaux (voir chapitre 7.1). 6.6 Scier sans aspirateur - Travailler sans le capot de protection (11) (pour le retirer, voir chapitre 6.4). 6.7 Coupes biaises Retirer le capot de protection (11), la plaquette antiéclats (8) et le flexible d'aspiration. Ces pièces ne peuvent pas être utilisées pour des coupes biaises. - Retirer l'élément de guidage (6) (voir chapitre 6.2). - Desserrer la vis (19).

- Pousser la plaque de base (9) légèrement vers l'avant et la pivoter. - Ensuite, pousser la plaque de base (9) vers l'arrière ou vers l'avant dans l'un des crans (les crans sont visibles à travers l'ouverture semicirculaire à l'arrière de la plaque de base (9)). L'angle réglé est indiqué sur l'embase graduée (20) sur la plaque de base. Changer l'angle à l'aide d'un rapporteur. - Resserrer la vis (19). - Replacer l'élément de guidage (6) (voir chapitre 6.2). 6.8 Sciage près du mur Retirer le capot de protection (11), la plaquette antiéclats (8) et le guide circulaire et parallèle. Ces pièces ne peuvent pas être utilisées pour des coupes près du mur. - Retirer l'élément de guidage (6) (voir chapitre 6.2). - Desserrer la vis (19) jusqu'à ce que la plaque de base (9) se soulève légèrement. - Soulever légèrement la plaque de base (9) et la glisser vers l'arrière jusqu'à la butée. - Resserrer la vis (19). - Replacer l'élément de guidage (6) (voir chapitre 6.2).

7.1 Souffleur de copeaux Souffleur commutable pour dégager la vue sur la coupe. Marche :Appuyer sur le bouton de commande (14) sur le côté droit de la machine. (Le symbole est visible sur le côté gauche de la machine). Arrêt : Appuyer sur le bouton de commande (14) sur le côté gauche de la machine. (Le symbole est visible sur le côté droit de la machine). 7.2 Régler le mouvement pendulaire Régler le levier de réglage (13) sur le mouvement pendulaire souhaité. Position "0" = Mouvement pendulaire arrêté ... Position "III" = Mouvement pendulaire maximal Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique. 7.3 Régler la vitesse maximale Régler la vitesse maximale sur la molette (17). Ceci est également possible pendant la marche. Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.

Marche/arrêt, fonctionnement en continu

Évitez les démarrages intempestifs : l'outil doit toujours être arrêté lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Tenir toujours l'outil avec les deux mains au niveau de la poignée, veiller à un bon équilibre et travailler de manière concentrée. Marche : Pousser l'interrupteur coulissant (15). Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'au cran. Arrêt : Appuyer sur l'arrière de l'interrupteur coulissant (15), puis relâcher. 7.5 Voyant DEL Pour les travaux dans des lieux mal éclairés. Le voyant DEL (10) s'allume lorsque la machine est en marche.

8. Nettoyage, maintenance

Nettoyer régulièrement la machine. Aspirer en même temps les fentes d'aération du moteur à l'aide d'un aspirateur. Souffler régulièrement et en profondeur le serrelame à l'air comprimé. Si besoin est, nettoyer les ouvertures derrière le disque de support de la lame (3). De temps en temps, verser une goutte d'huile sur le disque de support de la lame (3).

9. Conseils et astuces

Perçage Il est possible de percer les matériaux minces et souples avec la scie sauteuse sans nécessité de les trouer au préalable. Utiliser exclusivement des lames de scie courtes. Toujours régler l'angle sur 0°. Voir illustration page 2. Positionner le levier de réglage (13) sur "0" (le mouvement pendulaire est arrêté). Placer la scie sauteuse avec le bord avant de la plaque de base (9) sur la pièce. Maintenir fermement la scie en marche et la guider lentement vers le bas. Lorsque la lame est sortie, le mouvement pendulaire peut être activé. Sur les matériaux plus épais, il faut préalablement percer un trou dans lequel introduire la lame de la scie.

Utiliser uniquement des accessoires Metabo. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéristiques indiquées dans la présente notice d'utilisation. Monter correctement les accessoires. Si la machine est utilisée dans un support : fixer correctement la

fr FRANÇAIS machine. En cas de perte de contrôle, il y a un risque de blessures.

Voir page 4. A Guide circulaire et parallèle Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal. 10.1 Placer le guide circulaire et parallèle Pour scier des cercles ( Ø 100 - 360 mm) et effectuer des coupes parallèles sur un bord (max. 210 mm). Placer les éléments de blocage (page 4, ill. I) Poser les éléments de blocage (a) avec l'ouverture vers l'avant et l'alésage vers le haut sur la plaque de base (9). Serrer les vis (b) par le dessous. Après emploi, retirer les éléments de blocage pour ne pas endommager le dispositif de serrage de la lame (2) lors de coupes biaises. Placer le guide circulaire (page 4, ill. II) - Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le bas). - Régler le rayon souhaité (d). - Serrer les vis (b). Placer le guide parallèle (page 4, ill. III) - Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le haut). - Dévisser la pointe de centrage (c). - Régler la mesure (e) - Serrer les vis (b).

Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

12. Protection de l'environnement

Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

13. Caractéristiques techniques

Commentaires sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique. M = Couple T1 = Epaisseur de matériau sup. dans bois T2 = Epaisseur de matériau sup. dans métaux non-ferreux T3 = Epaisseur de matériau sup. dans tôle acier n0 = Vitesse à vide P1 = puissance absorbée P2 = Puissance débitée m = poids sans cordon d'alimentation Valeurs de mesure calculées selon EN 60745. Outil de la classe de protection II ~ Courant alternatif Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut varier plus ou moins.. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 : ah,CM = Valeur d’émission de vibrations (Sciage de tôle métallique) ah,CW = Valeur d’émission de vibrations (Sciage de bois) Kh,... = Incertitude (oscillation) Niveau sonore typique pondéré A : LpA = niveau de pression acoustique LWA = niveau de puissance sonore KpA, KWA= Incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit !
