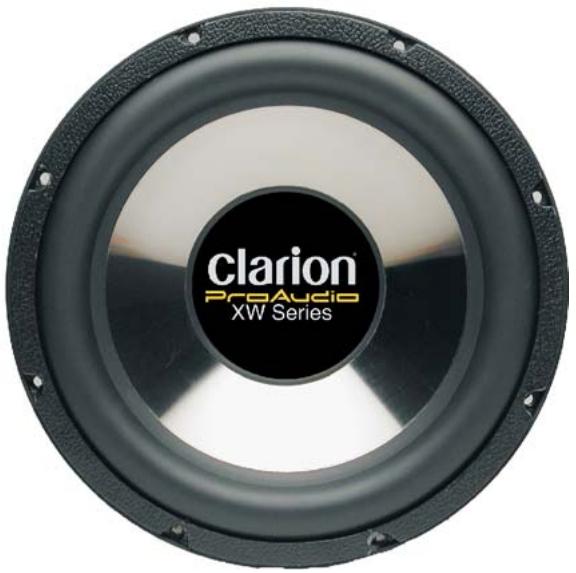

Type de produit	Subwoofer de voiture
Marque	CLARION
Modèle	XW1500
Diamètre du haut-parleur	15 pouces (381 mm)
Profondeur de montage	196 mm
Diamètre du trou de montage	370 mm
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc
Type de bobine mobile	Double 4 ohms, résistante à la chaleur
Matériau de l'aimant	Ferrite de strontium
Puissance maximale admissible (bobines en série)	1200 W
Puissance continue (bobines en série)	600 W
Sensibilité	88 dB à 1 W / 1 m
Réponse en fréquence	20 Hz - 1,5 kHz
Impédance nominale (parallèle)	1,9 Ohm
Poids de l'aimant	85,5 oz (2425 g)
Poids approximatif total	10 kg
Type de caisson recommandé	Scellé ou bass-reflex
Volume caisson scellé (non rembourré)	1,81 ft³ (51,2 L)
Volume caisson bass-reflex	3,67 ft³ (104 L) avec accord à 20 Hz
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits chimiques.
Sécurité	Ne pas exposer à l'eau ou à une humidité excessive. Respecter les puissances nominales.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un professionnel. Contacter le service après-vente CLARION.

FOIRE AUX QUESTIONS - XW1500 CLARION

Comment brancher le CLARION XW1500 ?

Le XW1500 possède deux bobines mobiles de 4 ohms chacune. Pour une impédance de charge de 2 ohms, branchez les bobines en parallèle. Pour 8 ohms, branchez-les en série. Assurez-vous que l'amplificateur supporte l'impédance choisie.

Quel type de caisson utiliser pour ce subwoofer ?

Le XW1500 est conçu pour les caissons scellés ou bass-reflex. Pour un caisson scellé, un volume de 1,81 ft³ (51,2 L) est recommandé. Pour un caisson bass-reflex, un volume de 3,67 ft³ (104 L) avec un évent de 3,5 pouces de diamètre et 3,14 pouces de longueur donne une réponse plate maximale.

Quelle puissance d'amplificateur est recommandée ?

La puissance continue du subwoofer est de 600 W (bobines en série). Un amplificateur délivrant entre 600 et 1200 W RMS sous l'impédance choisie est idéal pour exploiter pleinement le haut-parleur sans risque d'endommagement.

Quelle est l'impédance de charge optimale ?

L'impédance nominale en parallèle est de 1,9 ohm, ce qui est proche de 2 ohms. En série, elle est de 8 ohms. Choisissez l'impédance que votre amplificateur peut supporter. La plupart des amplificateurs monoblocs sont stables à 2 ohms.

Quelle est la réponse en fréquence du XW1500 ?

La réponse en fréquence est de 20 Hz à 1,5 kHz. Ce subwoofer est conçu pour reproduire les fréquences graves (sub-basses et basses). Il peut être utilisé jusqu'à environ 80-100 Hz selon le réglage du filtre passe-bas.

Quelles sont les dimensions de montage ?

Le diamètre extérieur est de 15 pouces (381 mm), le trou de montage doit être de 370 mm et la profondeur de montage est de 196 mm. Assurez-vous que le caisson dispose de suffisamment d'espace pour l'aimant.

De quels matériaux est composé le CLARION XW1500 ?

Le cône est en polypropylène, la suspension en caoutchouc, la bobine mobile est double 4 ohms résistante à la chaleur, et l'aimant est en ferrite de strontium. Le panier est en alumine.

Quel est le poids du subwoofer ?

L'aimant pèse 85,5 oz (environ 2,4 kg). Le poids total approximatif du haut-parleur est d'environ 10 kg. Manipulez-le avec précaution.

Comment entretenir le CLARION XW1500 ?

Nettoyez régulièrement la membrane et la suspension avec un chiffon sec et doux. Évitez l'humidité, les rayons directs du soleil et les produits chimiques. Vérifiez les connexions périodiquement.

Le CLARION XW1500 est-il garanti ?

Oui, ce produit bénéficie de la garantie constructeur CLARION. La durée standard est de 2 ans à compter de la date d'achat. Conservez la facture pour toute réclamation.

MODE D'EMPLOI XW1500 CLARION

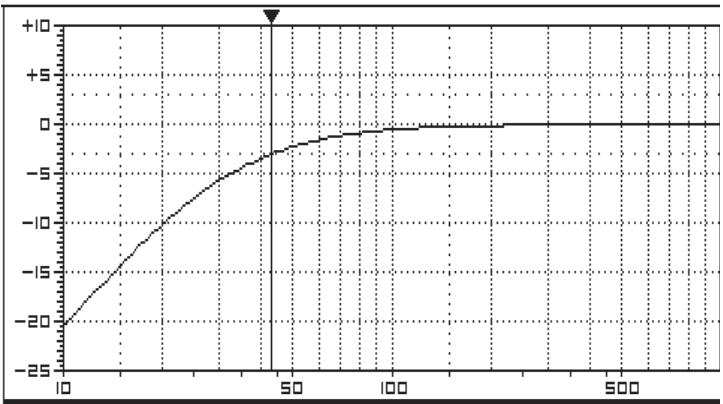

Sealed/Acoustic Suspension

OPTIMUM

Enclosure Airspace (Unfilled) = 1.81ft3

Enclosure Airspace (Filled) = 1.60 ft3

F_C = 31.7Hz

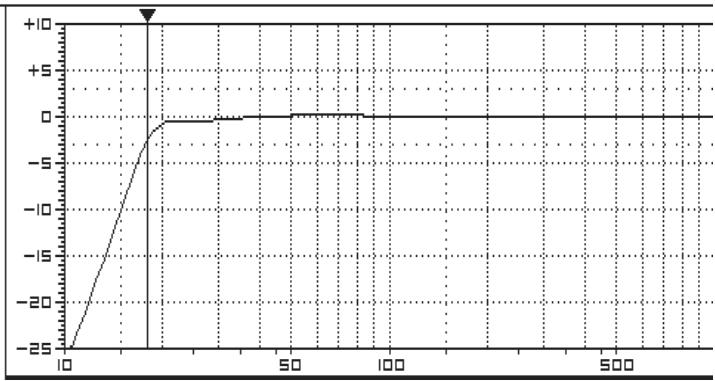

Vented/Bass Reflex

MAXIMUM FLAT

Enclosure Airspace = 3.67ft_3

F_b = 20 ~Hz

F_3 = 17Hz

Port Size =3.5" I.D. x 3.14"Length

Model: XW-1500

• Polypropylene Cone
  Rubber Surround
• Dual 4 Ohm Heat Resistant Voice Coil
  Rear Vented Pole Piece
  Large Strontium Ferrite Magnet
  Rubber Magnet Cover
• For Small Sealed or Small Vented Design

Maximum Power Handling (Coils in Series) ...1200W

Continuous Power (Coils in Series) 600W

SPL (Coils in Series) 88dB@ 1W/1M

Frequency Response 20HZ~1.5KHZ

Woofer Cone Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Woofer Magnet .Ferrite

Woofer Basket .Alumina

Woofer Surround .Rubber

Thiele Small Parameters

Outside Dia	15"
Mounting Hole	370mm
Mounting Depth	196mm
Sensitivity	88dB
Max. Peak Music	600W*2
Continuous Power	300W*2
Nominal Impedance	1.9 Ohm (paralleled)
Re DC Imp (± 10%)	3.7 Ohm
Le	1.36mH@1kHz
V.C. Diameter	2.5"
V.C. Length	33mm
Air Gap	8 mm
Piston Diameter	330 mm
Sd	0.0855 sqM
Vas	134.084 L (paralleled)
Fs	27.7 HZ (paralleled)
Qts	0.5434 (paralleled)
Qes	0.6186 (paralleled)
Mms	235.5258 g (paralleled)
Mmd	241.1505 g (paralleled)
Rms	9.394kgs-1 (paralleled)
BI	1.6877 TM (paralleled)
Speaker Displacement	06.87 CM3(paralleled)
Xmax	12.5mm
Magnet Weight	85.5 oz
