XW1200 - Amplificateur automobile CLARION - Notice d'utilisation et mode d'emploi gratuit

Type	Haut-parleur de graves (Subwoofer) pour automobile
Marque	CLARION
Modèle	XW1200
Diamètre extérieur	12 pouces (305 mm)
Profondeur de montage	168 mm
Diamètre de découpe	294 mm
Matériau du cône	Polypropylène avec revêtement dépôt de titane
Suspension	Caoutchouc
Bobine vocale	Double 4 ohms, résistante à la chaleur
Aimant	Ferrite de strontium large, 85,5 oz (2,42 kg)
Puissance maximale (bobines en série)	1000 W
Puissance continue (bobines en série)	500 W
Puissance maximale musicale (par bobine)	500 W
Puissance continue (par bobine)	250 W
Impédance nominale (bobines en parallèle)	1,9 ohm
Sensibilité	89 dB (1W/1m)
Réponse en fréquence	20 Hz - 1,8 kHz
Fréquence de résonance (Fs)	38 Hz
Volume d'enceinte clos recommandé (non rembourré)	1,38 ft³ (39 L)
Volume d'enceinte clos recommandé (rembourré)	1,10 ft³ (31 L)
Volume d'enceinte bass-reflex recommandé	2,64 ft³ (75 L), accord à 38 Hz
Dimensions du port bass-reflex	Diamètre 3 pouces, longueur 3,76 pouces
Xmax (excursion linéaire)	11 mm
Matériau du panier	Alumine
Protection	Capuchon d'aimant en caoutchouc
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'exposition à l'eau ou à l'humidité.
Sécurité	Installation par un professionnel recommandée. Respecter la polarité. Ne pas dépasser la puissance nominale.
Pièces détachées et réparabilité	Les pièces détachées ne sont pas disponibles individuellement. Contacter le service client Clarion pour réparation.
Informations générales	Utilisation dans un système audio de voiture. Nécessite une enceinte adaptée.

FOIRE AUX QUESTIONS - XW1200 CLARION

Quelle est la puissance maximale du XW1200 ?

La puissance maximale en configuration bobines en série est de 1000 W, et la puissance continue de 500 W. En parallèle, la puissance maximale musicale est de 500 W par bobine (soit 1000 W au total) et la puissance continue de 250 W par bobine.

Quelle est l'impédance du haut-parleur ?

Chaque bobine a une impédance de 4 ohms. En parallèle, l'impédance nominale est de 1,9 ohm. En série, elle est de 8 ohms.

Quelle est la sensibilité du XW1200 ?

La sensibilité est de 89 dB pour 1 watt à 1 mètre, ce qui est relativement élevé pour un subwoofer.

Quels sont les volumes d'enceinte recommandés ?

Pour une enceinte close, le volume non rembourré recommandé est de 1,38 ft³ (39 L) et rembourré de 1,10 ft³ (31 L). Pour une enceinte bass-reflex, le volume recommandé est de 2,64 ft³ (75 L) avec un port de 3 pouces de diamètre et 3,76 pouces de long, accordé à 38 Hz.

Quelle est la fréquence de résonance du haut-parleur ?

La fréquence de résonance (Fs) est de 38 Hz en configuration bobines en parallèle.

Comment brancher les bobines du XW1200 ?

Le subwoofer possède deux bobines de 4 ohms. Vous pouvez les câbler en série pour obtenir 8 ohms ou en parallèle pour 2 ohms (nominal 1,9 ohm). Assurez-vous que votre amplificateur supporte l'impédance choisie.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 168 mm. Assurez-vous que votre caisson peut accueillir cette profondeur.

Puis-je utiliser ce subwoofer dans une enceinte bass-reflex ?

Oui, le XW1200 est conçu pour les enceintes closes et bass-reflex. Les paramètres Thiele-Small fournis permettent de concevoir une enceinte bass-reflex optimale avec un volume de 2,64 ft³ et un port accordé à 38 Hz.

Quels sont les matériaux de fabrication du XW1200 ?

Le cône est en polypropylène avec revêtement titane, la suspension en caoutchouc, le panier en alumine et l'aimant en ferrite de strontium avec un capuchon en caoutchouc.

Comment nettoyer le subwoofer ?

Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de liquides ou de produits chimiques. Évitez l'exposition à l'humidité et à la poussière excessive.

MODE D'EMPLOI XW1200 CLARION

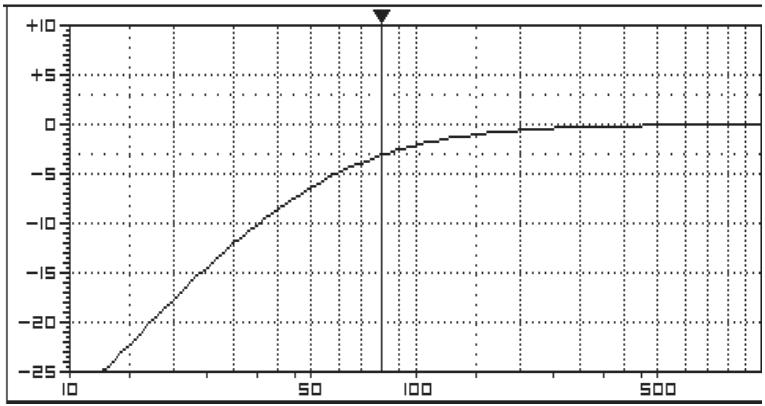

Sealed/Acoustic Suspension

OPTIMUM

Enclosure Airspace (Unfilled) = 1.38 ft₃

Enclosure Airspace (Filled) =1.10 ft3

F_C = 51.3 H Z

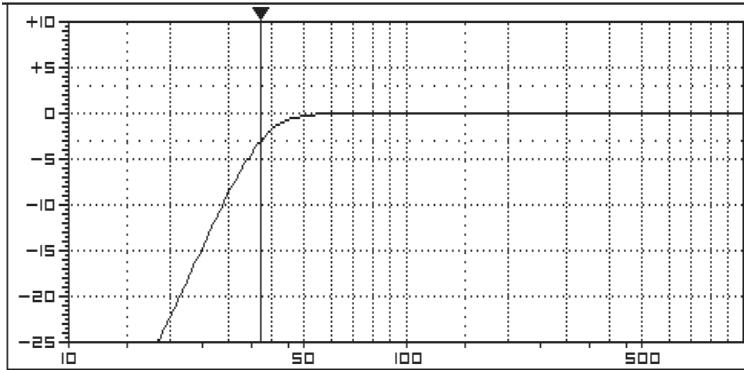

Vented/Bass Reflex

MAXIMUM FLAT

Enclosure Airspace = 2.64ft_3

F_b = 38 H Z

F_3=37 H Z

Port Size = 3'' I.D. x3.76" Length

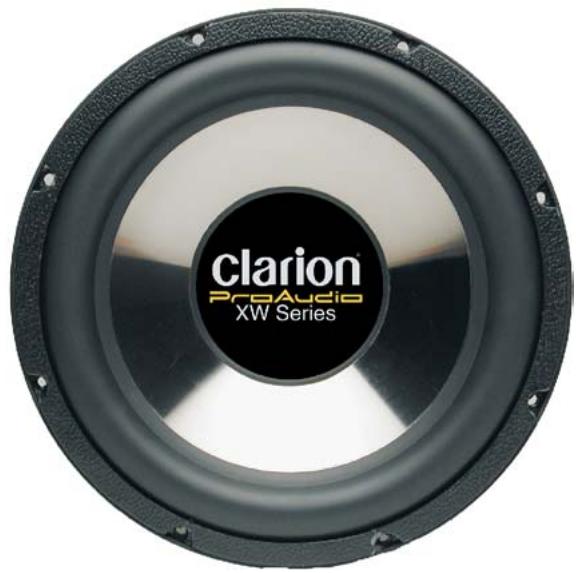

Model: XW-1200

• Polypropylene Cone W/Titanium Deposition coating
  Rubber Surround
• Dual 4 Ohm Heat Resistant Voice Coil
  Rear Vented Pole Piece
  Large Strontium Ferrite Magnet
  Rubber Magnet Cover
• For Small Sealed or Small Vented Design

Maximum Power Handling (Coils in Series) ...1000W

Continuous Power (Coils in Series) 500W

SPL (Coils in Series) 89dB@ 1W/1M

Frequency Response 20HZ~1.8KHZ

Woofer Cone Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Polypropylene

Woofer Magnet .Ferrite

Woofer Basket .Alumina

Woofer Surround .Rubber

Thiele Small Parameters

Outside Dia	12"
Mounting Hole	294mm
Mounting Depth	168mm
Sensitivity	89 dB
Max. Peak Music	500W*2
Continuous Power	250W*2
Nominal Impedance	1.9 Ohm (paralleled)
Re DC Imp (± 10%)	3.7 Ohm
Le	1.15 mh@1khz
V.C. Diameter	2"
V.C. Length	30mm
Air Gap	8mm
Piston Diameter	260mm
Sd	0. 0531 sqm
Vas	68.119 L (paralleled)
Fs	38.025 HZ(paralleled)
Qts	0.4058 (paralleled)
Qes	0.433 (paralleled)
Mms	114.934 g (paralleled)
Mmd	107.29 g (paralleled)
Rms	3.968 kgs-1(paralleled)
BI	10.98 TM (paralleled)
Speaker Displacement	58.4 CM3(paralleled)
Xmax	11mm
Magnet Weight	85.5 oz
