MODE D'EMPLOI DVH L21 LISTO
Notice d'utilisation
Consignes de sécurité
AVANT D'UTILISER CET APPAREIL, LISEZ ATTENTIVEMENT LA NOTICE CAR ELLE CONTIENT DES INSTRUCTIONS TRES IMPORTANTES SUR L'INSTALLATION DE L'APPAREIL, SON USAGE ET SON ENTRETIEN. CONSERVEZ CES INSTRUCTIONS POURPOUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.
POUR ÉVITER TOUT DANGER, L'INSTALLATION, LES RACCORDEMENTS, LA MISE EN SERVICE ET LA MAINTENANCE DE VOTRE APPAREIL DOIVENT ÉTRE EFFECTUES UNIQUÉMENT PAR UN PROFESSIONNEL QUALIFIE, CONFORMÉMENT AUX NORMES DE SECURITÉ ET AUX LOIS EN VIGUEUR. NE TENTEZ PAS D'OUVRIR NI DE RÉPARER L'APPAREIL VOUS-MÉME.
Precautions avant l'utilisation
- Retirez tous les éléments de l'emballage.
- L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
- Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
- Retirez toutes les étiquettes et autocollants du verre vitrocéramique.
- Ne transformez ou ne modifiez pas les caractéristiques de l'appareil.
- La plaque de cuisson ne doit pas servir de support ou de plan de travail.
- La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
- Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
- L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance.
- L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisseau ou d'un séche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
Utilisation de l'appareil
- Coupez toujours les foyers après utilisation.
- Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
- N'oubliez pas que cet appare pendant le fonctionnement que pendant le temps nécessaire au refroidissement après l'extinction.
Il convient de veiller à ne pas toucher les éléments chauffants.
- Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
- MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
- NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
- MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur les surfaces de cuisson.
Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
- Ne placez aucun objet métallique autre que les récipi fondre ou de commencer à brûler.
- Ne couvrez jamais l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité nent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants, sans surveillance.
- Faites attention aux poignées des casseroles. Disposez-les de façon à prévenir les chutes eventuelles.
- Ne laissez pas l'appareil sans surveillance lors de la cuisson.
Precautions pour NE PAS détériorer l'appareil
- Les casseroles à semelle brute (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
- Évitez de faire chuter des objets, même petits (par exemple une salière), sur la vitrocéramique car ils peuvent occasionner des fissures dans la plaque en vitrocéramique.
- Ne chauffez pas les bords de la vitre avec les casseroles.
- Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
- Ne posez pas ou ne laissez pas de casseroles vides sur la plaque de cuisson.
- Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique : arrêtez l'appareil et retirez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
- Ne placez jamais de récipients chauds au-dessus du bandeau de commande.
- Si un tiroir est installé sous l'appareil encastré, respectez un écart suffisant (20 mm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
- Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la plaque de cuisson. Les éventuels casiers à couverts doivent être en matière au résistant à la chaleur.
- Ne pas utiliser d'appareil de nettoyage à vapeur.
Precautions en cas de défaillance de l'appareil
- Si vous constatez un défaut, arrêtez l'appareil et coupez l'alimentation électrique.
- En cas de fêlure ou de fissure de la vitrocéramique, débranchez impérativement l'appareil du réseau électrique et contactez votre service après-vente.
- ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.
- Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès de votre revendeur ou de son service après-vente. Les caractéristiques de ce câble sont mentionnées dans le tableau en page 12.
AUTRES protections
Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
Mise au rebut
- Si l'on décide de ne plus utiliser cet appareil, avant de l'éliminer, il est recommandé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pourraient constituer un danger pour les enfants (couper le cordon d'alimentation au ras de la plaque de cuisson).
Caractéristiques techniques
CHARACTERISTIQUES TECHNIQUES
| Type | Puisance totale | Position du foyer | Puisance nominale* | Diamètre du foyer |
| 2 foyersHighlight | 3000 W | Avant | 1200 W | 155 mm |
| Arrière | 1800 W | 190 mm |
- La puissance peut varier en fonction des dimensions et des matériaux des cassettles.
Alimentation : 230 V~ 50/60 Hz. Calibre de protection : 16 A
Commandes sensibles 9 niveaux de puissance Fonction « Accélérateur de chauffe » (automatisme de cuisson) Témoins de chaleur résiduelle - Arrêt débordement Verrouillage des commandes Détection mauvais branchement - Arrêt automatique
Accessions fournis
Joint périphérique d'installation
Le montage relève de la compétence exclusive des spécialistes.
L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.
Mise en PLACE du JOINT d'étanchéité

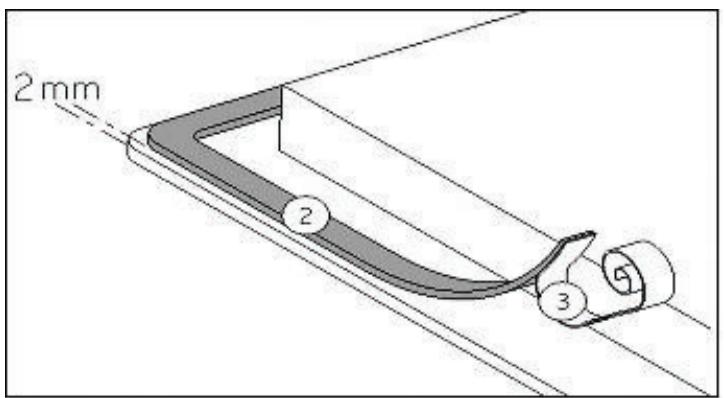

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec soin selon le schéma ci-dessous.
Collez le joint (2) sur le rebord de la plaque à 2 mm du bord externe, après avoir ôté la feuille de protection (3).
Encastrement
La découpe dans le plan de travail sera de : 280 × 490 mm (figure A). La dimension de la vitre est de : 520 mm x 290 mm. La distance entre la plaque de cuisson et le mur à l'arrière doit être au minimum de 50 mm (figures A et B).
Figure A Dimensions d'encastrement

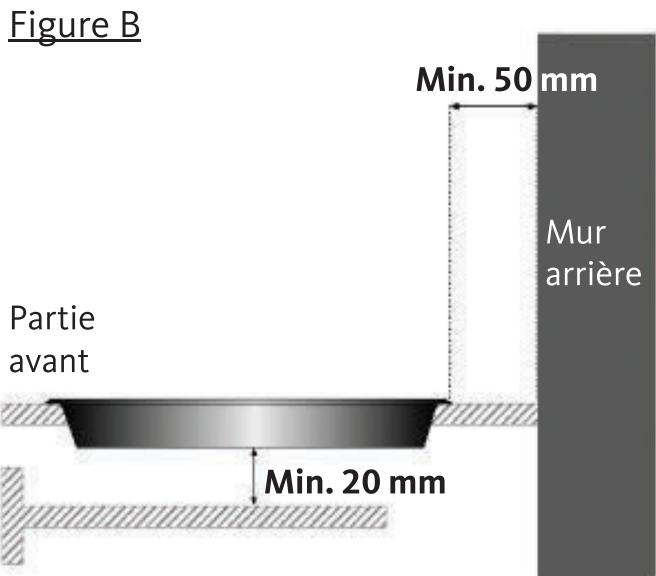

- Si la plaque de cuisson doit être installée à côté d'un meuble de cuisine, veillez à laisser un espace d'au moins 55 mm entre le rebord de la plaque de cuisson et le côté du meuble (figure A).
- La plaque de cuisson est un appare rir sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
- Les placages et revêtements des plans de travail doivent être réalisés en matériel ou résistant à la chaleur (100^).
- Les baguettes de bord murales doivent être thermo-résistantes.
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquez un vernis ou une colle spéciale.
- N'installez pas la plaque au-dessus d'un four non ventilé ou d'un lave-vaisselle. Veillez à laisser un espace de 20 mm sous le fond du caisson de l'appareil pour assurer une bonne circulation de l'air de refroidissement de l'électronique (Figure B).
- Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables et des objets non résistants à la chaleur. L'écart de sécurité entre la plaque de cuisson et la hotte aspirante placée au-dessus doit respecter les indications du fabricant de la hotte. En cas d'absence d'instructions, respectez une distance minimum de 760 mm (voir figure C).
- Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique (un tiroir par exemple).
Branchement électrique
Le branchement de l'appareil au réseau électrique doit être réalisé par une personne spécialisée, connaissant les normes de sécurité et la législation en vigueur.
- Avant d'effectuer une opération quelconque concernant la partie électrique de l'appareil, il faut absolument le déconnecter du réseau électrique.
- Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil. Cet appareil est conçu pour une alimentation en 230V 50 / 60Hz. Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation.
- La mise à la terre de l'appareil est obligatoire.
- Cet appareil doit être branché au réseau électrique par l'intermédiaire d'un interrupteur omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs) avec un écartement minimal de 3 mm entre les contacts. N'utilisez pas de rallonge, multiprise secteur ni d'adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques. Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation. Le câble d'alimentation doit être placé de sorte qu'il ne touche pas de parties chaudes de la plaque de cuisson.
Branchement de la PLAQUE
Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

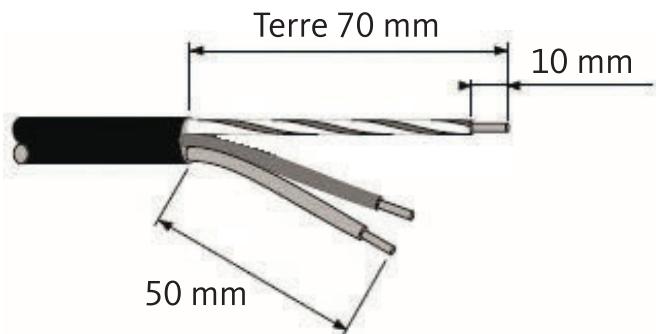

1 - Dénudez environ 70 mm de gaine du cordon d'alimentation.
Remarque : le fil de terre jaune/vert doit toujours être branché à la borne portant le symbole et doit être plus long que les autres fils.
2 - Dénudez les fils électriques sur une longueur de 10 mm.

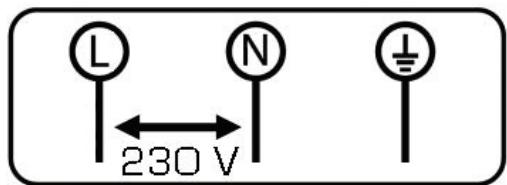

Veuillez respecter le schéma de câblage et vous référer aux caractéristiques du câble indiquées ci-après :
| Réseau | Raccordement | Section du cable | Type de cable |
| 230 V~ 50/60 Hz | 1 Phase + N | 3 x 1,5 mm² | H 05 RR - F ou H 05 VV - F |
3- Connectez la plaque au réseau électrique. Le fil vert/jaune correspond au fil de terre, le fil bleu correspond au fil neutre (N) et le fil marron au fil de phase (L).
Attention! Veillez à bien engager les fils dans les plots et à bien serrer les vis.
Avant la première utilisation
Nettoyez la plaque de cuisson avec un chiffon humide, puis séchez-la. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.
Première utilisation
Lors de la première utilisation, il est possible qu'une odeur particulière se dégage. Ceci est normal et disparaitra rapidement.

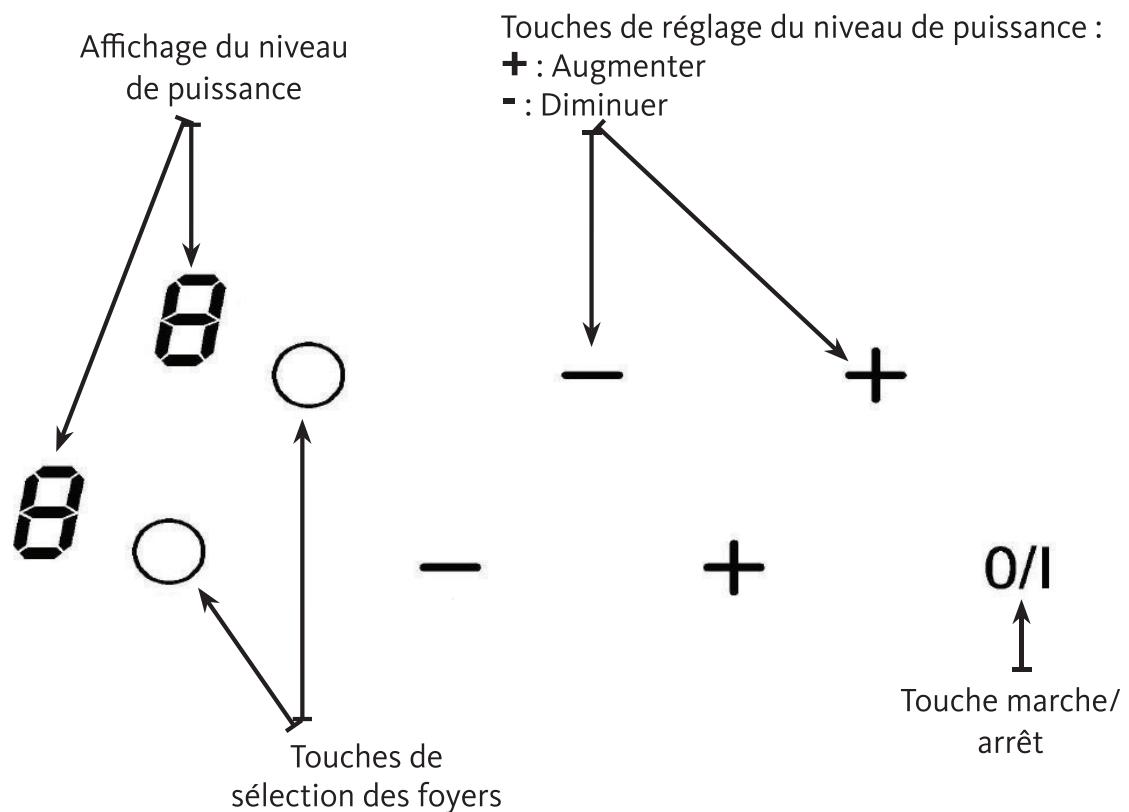

Touches sensitives
Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active son fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.
Affichage
| Affichage | Désignation | Fonction |
| O. | Zéro | La zone de chauffe est active |
| I à 9 | Niveau de puissance | Choix du niveau de cuisson |
| R | Accélérateur de chauffe | Automatisation de cuisson |
| E | Message d'erreur | Défaut du circuit électronique |
| H | Chaleur résiduelle | La zone de cuisson est chaude |
Mise en ROUTE
Allumer/éteindre la plaque de cuisson
| Action | Bandeau de commande | Afficheur |
| Allumer la plaque | Appuyez sur la touche « 0/1 » | 2 x « 0 » s'affichent |
| Éteindre la plaque | Appuyez sur la touche « 0/1 » | Aucun affichage ou « H » |
- Sélection du foyer de cuisson et du niveau de puissance
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone | Appuyez sur la touche de scélection de la zone « O » | « O » |
| Augmenter la puissance | Appuyez une ou plusieurs fois sur « + » | « I » jusqu'à « 9 » |
| Diminuer la puissance | Appuyez une ou plusieurs fois sur « - » | « 9 » jusqu'à « I » |
| Arrêtier la zone | Appuyez simultanément sur « + » et « - » | « O » ou « H » |
| Ou appuyez sur « - » | « O » ou « H » |
Si vous n'effectuez aucun réglage dans un délai de 20 secondes, l'affichage revient en position d'attente.
Indicateur de chaleur résiduelle (affichage « h »)
Après l'arrêt des zones de cuisson ou l'arrêt complet de la plaque, les zones de cuisson sont encore chaudes : elles sont signalées par le symbole « H ».
Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!
Le symbole « H » s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.
Fonction « accélérateur de chauffe » (affichage « H »)
Les 2 foyers sont équipés d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.
- Mise en route de l'automatisme
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone | Appuyez sur la touche de sélection de la zone « O » | « O » |
| Activer la pleine puissance | Appuyez plusieurs fois sur « + » | Passe de « I » à « 9 » |
| Activer l'automatisation | Ré-appuyez sur « + » | « 9 » clignote avec « R » |
| Sélectionner le niveau de puissance pour la suite de la cuisson (Par exemple « 7 ») | Appuyez sur « - » (jusqu'à « 7 ») | « 9 » passée à « 8 » puis, « 7 » puis, « 7 » clignote avec « R » |
- Arrêt de l'automatisme
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone (Par exemple « 7 ») | Appuyez sur la touche de scélection de la zone « 0 » | « 7 » clignote avec « 9 » |
| Sélectionner le niveau de puissance pour le reste de la cuisson (Par exemple « 3 ») | Appuyez plusieurs fois sur « 4 » ou « 5 » (par exemple jusqu'à « 3 ») | Niveau sélectionné (ici, « 3 ») |
Exemples de réglage des puissances de cuisson
Les informations ci-dessous sont données à titre indicatif.
| 1 à 2 | Faire fondreRéchauffer | Sauces, beurre, chocolat, gélatinePlats pré-cuisinés |
| 2 à 3 | GonflerDécongélation | Riz, pudding et plats cuisinésLégumes, poissons, produits congélés |
| 3 à 4 | Vapeur | Légumes, poissons, viande |
| 4 à 5 | Eau | Pommes de terre à l'eau, soupes, pâtesLégumes frais |
| 6 à 7 | Cuire à feu doux | Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes |
| 7 à 8 | CuireFrière | Pommes de terre, beignets, galettes |
| 9 | FrièrePorter à ébullition | Steaks, omelettesEau |
Laissez refroidir la plaque de cuisson avant de procéder à son nettoyage pour éviter les risques de brûlures.
- Nettoyez immédiatement les débordements de liquide et notamment les aliments à haute teneur en sucre ou les éclaboussures de sucre pour éviter qu'ils ne brûlent sur la surface vitrocéramique. Retirez les résidus carbonisés à l'aide d'un racloir et de produits de nettoyage spécifiques.
- Pour nettoyer votre plaque de cuisson vitrocéramique, utilisez une éponge douce et de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
- Séchez l'appareil avec un chiffon doux et propre.
- Ne nettoyez jamais votre plaque de cuisson au moyen d'un appareil de nettoyage à pression ou à vapeur. N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (tels que tampon abrasif ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
GUIDE de dépannage
La plaque de cuisson ou les zones de cuisson ne fonctionnent pas :
La plaque est mal connectée au réseau électrique. Le fusible de protection a sauté. - Les touches sensibles sont couvertes d'eau ou de graisse. - Un objet est posé sur les touches sensibles.
Le symbole « E » s'affiche :
- Éteignez puis rallumez la plaque de cuisson.
- Appelez le service après-vente.
L'une des zones ou l'ensemble du plan de cuisson s'arrête :
- Le déclenchement de sécurité a fonctionné. Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.
Si les informations ci-dessus ne vous ont pas permis de résoudre votre problème spécifique, arrêtez et débranchez la plaque de cuisson et veillez contacter le service après-vente de votre magasin revendeur. N'effectuez aucune réparation vous-même sur l'appareil.
Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelconque moyen que ce soit, sera jugée et considérée comme une contrefaçon.
Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).
La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.
Conditions de garantie :
Ce produit est garanti contre toute défaillance résultant d’un vice de fabrication ou de matériaux. Cette garantie ne couvre pas les vices ou les dommages résultant d’une mauvaise installation, d’une utilisation incorrecte, ou de l’usure normale du produit. La durée de garantie est spécifiée sur la facture d’achat.
