ZAPBOX PLUG-IN 2 - Adaptateur TV METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur TNT (Télévision Numérique Terrestre)
Marque	METRONIC
Modèle	ZAPBOX PLUG-IN 2
Dimensions (approx.)	120 x 80 x 30 mm
Poids (approx.)	200 g
Alimentation	5V, 1A (adaptateur secteur fourni)
Consommation en veille	Faible (veille automatique après 3h)
Connectivité	Péritel TV, entrée antenne (ANT), sortie antenne (TV/VCR), entrée 5V, entrée déport infrarouge
Fonctions principales	Recherche automatique et manuelle des chaînes, fonction SOS (recherche rapide), guide électronique des programmes (EPG), contrôle parental par code PIN, listes de chaînes favorites, sous-titres DVB, télétexte, programmateur d'enregistrement, veille automatique réglable
Télécommande	Télécommande infrarouge avec touches numériques, navigation, touches de couleur, SOS, EPG, etc. (piles AAA 2x1.5V non incluses)
Entretien et nettoyage	Utiliser un chiffon sec ou très légèrement humide. Ne pas utiliser de solvants ni détergents.
Sécurité	Ne pas ouvrir l'appareil (haute tension). Ne pas obstruer les ouvertures d'aération (distance minimale 5 cm). Ne pas exposer à l'eau ou à des sources de flammes. Débrancher avant tout nettoyage.
Piles usagées	Ne pas jeter avec les ordures ménagères. Recycler dans les points de collecte prévus.
Garantie	2 ans pièces et main d'œuvre (transport aller à la charge du client, retour pris en charge)
Service après-vente	Assistance technique téléphonique (0892 350 315) et email ([e-mail])

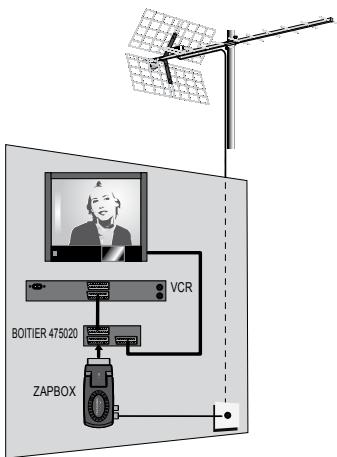

Accessoires optionnels	Multiprise automatique (réf. 475020 ou 475003), antenne UHF, amplificateur

FOIRE AUX QUESTIONS - ZAPBOX PLUG-IN 2 METRONIC

Comment installer l'adaptateur ZAPBOX PLUG-IN 2 ?

Branchez l'antenne râteau sur l'entrée ANT, connectez l'adaptateur à la prise péritel du téléviseur, branchez l'alimentation secteur, puis allumez le téléviseur et sélectionnez le mode AV/EXT. Un menu de langue apparaît ; validez par OK pour lancer la recherche automatique des chaînes.

Que faire si la recherche automatique ne trouve aucune chaîne ?

Vérifiez que votre antenne est correctement orientée. Utilisez la fonction de recherche manuelle (MENU / Installation / Recherche manuelle) pour ajuster l'orientation en maximisant le niveau et la qualité du signal. Si aucune chaîne n'est trouvée, votre zone n'est peut-être pas encore couverte par la TNT.

Comment utiliser la fonction SOS ?

La touche SOS (bleue) de la télécommande permet de lancer une recherche automatique des chaînes en cas de perte de signal. Appuyez simplement sur cette touche pendant 3 secondes pour lancer la recherche.

Comment configurer le contrôle parental ?

Allez dans MENU / Système / Verrouillage parental. Le code PIN par défaut est 0000. Vous pouvez modifier le code, activer le verrouillage des menus et bloquer des chaînes individuellement ou par limite d'âge (12 ans, etc.).

Comment programmer un enregistrement ?

Visualisez la chaîne à enregistrer, puis allez dans MENU / Système / Réglage Timer / Programmation. Choisissez un numéro, réglez le mode (une fois, quotidien, etc.), la date, l'heure et la durée. Validez et réglez également un timer sur votre magnétoscope ou enregistreur DVD sur la chaîne AV.

Comment afficher les sous-titres ?

Appuyez sur la touche dédiée aux sous-titres (symbole ☐). Dans le menu, activez l'affichage des sous-titres et sélectionnez la langue si disponible. Les sous-titres DVB sont diffusés par certaines chaînes.

Que signifie le voyant de l'adaptateur ?

Le voyant d'état est rouge en veille et vert en marche. Il se trouve sur la face avant de l'adaptateur.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Allez dans MENU / Outils / Réinitialisation. Entrez le code PIN (0000 par défaut), confirmez et patientez. Toutes les personnalisations seront perdues.

Puis-je utiliser une télécommande universelle ?

Oui, certaines télécommandes universelles sont compatibles. Utilisez les codes METRONIC fournis par le fabricant de la télécommande. En cas d'échec, essayez une recherche automatique. METRONIC ne peut pas fournir d'assistance pour les télécommandes d'autres marques.

Comment économiser l'énergie avec cet adaptateur ?

L'adaptateur se met automatiquement en veille après 3 heures d'inactivité. Vous pouvez désactiver cette fonction dans MENU / Système / Réglage Timer / Veille auto. Pour un maximum d'économie, éteignez l'adaptateur avec la touche ⏻ lorsqu'il n'est pas utilisé.

MODE D'EMPLOI ZAPBOX PLUG-IN 2 METRONIC

Adaptateur Numérique Terrestre

FR

L'intérieur de votre adaptateur contient des composants soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retiré le cordon d'alimentation. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre adaptateur ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prêtez toute l'attention nécessaire au texte important qu'il repère.

Lorsque la télévision analogique s'éteindra dans votre région, certaines chaînes de la TNT vont changer de fréquence. La conséquence pratique sera que vous perdrez ces chaînes. Grâce à la touche SOS (touche bleue de la télécommande) vous pourrez récupérer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

- Allez dans MENU / Installation / Recherche manuelle.

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche ▼ pour sélectionner le menu Installation et appuyez sur OK.
• Appuyez sur la touche ▼ pour sélectionner le sous-menu Recherche manuelle.
• Appuyez sur OK pour valider.

- Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.

SOMMAIRE

FR

1 Installation 06

2 Description de la télécommande 10

3 Description de l'adaptateur 12

4 Utilisation au quotidien 12

5 Personnaliser la liste des chaînes 13

6 Blocage parental 14

7 Réinitialiser l'adaptateur 16

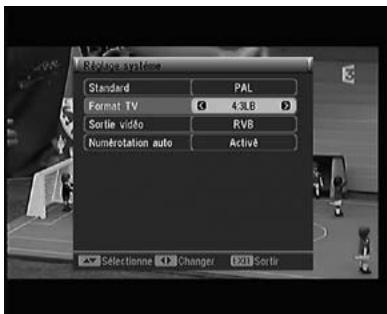

8 Réglages de l'écran 16

9 Radios 17

10 EPG 17

11 Programmateur 18

12 Recherche de chaînes 20

13 Sous-titres et télétexte 20

14 Télécommandes universelles 21

15 Economie d'énergie 22

16 Accessoires utiles 22

17 En cas de problème de réception 23

18 Glossaire 25

ASSISTANCE ET CONSEILS 26

QUESTIONNAIRE QUALITÉ 27

GARANTIE 28

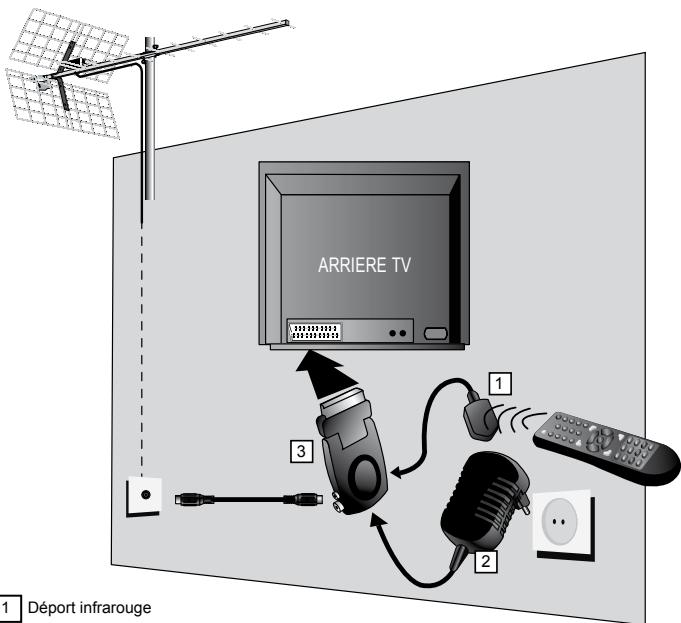

A - Installation simplifiée

Référez-vous au schéma d'installation ci-dessous.

L' alimentation étant débranchée du secteur, connectez directement l'antenne râteau à l'entrée ANT de l'adaptateur. Branchez le connecteur de l'alimentation sur l'entrée 5V, ainsi que le déport infrarouge sur l'entrée IR. Insérez la Zapbox Plug-in 2 dans la prise péritel de votre téléviseur. Allumez le téléviseur et branchez l'alimentation sur le secteur. Insérez les piles dans la télécommande.

ARRIERE TV 1 Déport infrarouge

1 Déport infrarouge
2 Alimentation
3 Adaptateur

Le déport IR a un point vert allumé. Un menu de sélection de langue s'affiche à l'écran du téléviseur. Si ce n'est pas le cas, vérifiez les connexions péritel et/ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Si le Français vous convient comme langue de menus, vous n'avez pas à sélectionner la langue, tapez simplement sur la touche OK.

La recherche automatique de chaîne démarre. A l'issue de cette recherche, le terminal affiche la première chaîne, l'installation de base est terminée.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

English Français Italiano Portugues Español Polsu Cesky EAurváda Nederlands Installation automatique METRONIC

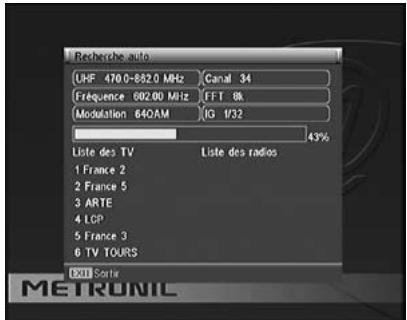

Reduzette mini UHF 4760-852.0 MHz Canal 34 Fréquence 802.00 MHz FFT 8k Modulation 640AM IG 1/32 Liste des TV Liste des radios 1 France 2 2 France 5 3 ARTE 4 LCP 5 France 3 6 TV TOURS EXXI Série METRONIC

B - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre antenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Cas n°1

Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Allez dans Menu / Installation/ Recherche manuelle.
• Descendez sur la troisième ligne et sélectionnez avec les flèches ◀ un numéro de canal utilisé dans votre région
• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.

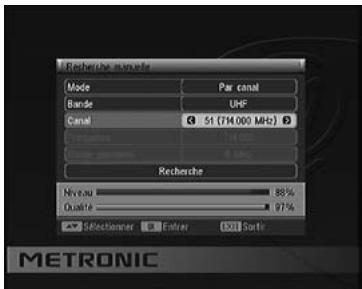

Recherche module Mode Par canal Bande UHP Canal 51 (714.000 MHz) Recherche Niveau 88% Double 97% Sélectionnaire Enter Sortie METRONIC

• Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le numéro de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto ou appuyer 3 secondes sur la touche SOS de votre télécommande, et la recherche démarrera automatiquement.

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Installation / Recherche auto.) ou appuyer 3 secondes sur la touche SOS de votre télécommande, et la recherche démarrera automatiquement.

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche i pour afficher l'indicateur de signal. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

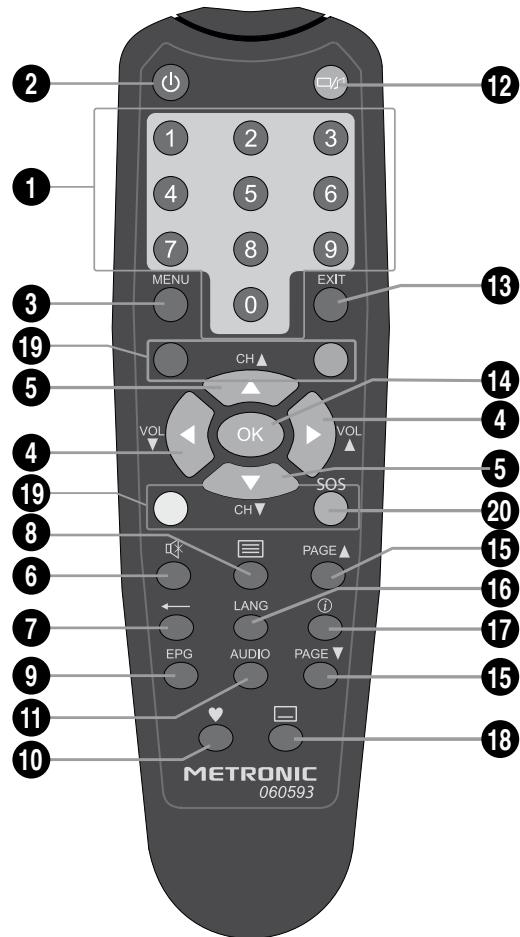

FR 2 - Description de la télécommande

2 1 3 19 5 4 19 8 6 7 9 MENU 0 EXIT CH▲ VOL OK VOL SOS CH▼ PAGE▲ LANG EPG AUDIO PAGE▼ METRONIC 060593

1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.
2 Touche ⏻. Permet de mettre en veille l'adaptateur ou de l'allumer.
3 Touche MENU. Permet d'entrer dans le menu principal.
4 Touches ◀ ▶ . En mode normal, permet de régler le volume. Dans le menu, permet de modifier les différents paramètres.
5 Touches ▼▲. En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante.
6 Touche ✗. Permet de couper le son (pour répondre au téléphone par exemple).
7 Touche ← . Permet de revenir à la dernière chaîne regardée.
8 Touche ☐. Pour accéder au magazine télétexte.
9 Touche EPG (guide électronique des programmes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.
10 Touche ♥. Pour accéder à la liste des chaînes favorites.
11 Touche AUDIO. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission.
12 Touche ☐/☐. Permet le passage du mode TV au mode Radio et inver-sement.
13 Touche EXIT. Pour revenir d'un écran en arrière dans les menus et sortir complètement des menus.
14 Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.
15 Touches Page ▼/▲. Permet de passer de page en page dans les longues listes.
16 Touche LANG. Permet de choisir la langue de l'émission lorsque plusieurs voies audio sont transmises.
17 Touche ①. Un premier appui fait apparaître la bannière information de la chaîne, comprenant, entre autre, le titre de l'émission actuelle et de la prochaine. Un double appui fait apparaître les caractéristiques techniques, y compris le niveau de signal.
18 Touche ☐. Pour activer ou désactiver les sous-titres (DVB).
19 Touches de couleurs. Utilisées dans le navigateur du magazine télétexte.
20 Touche SOS. Si vous ne recevez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne.

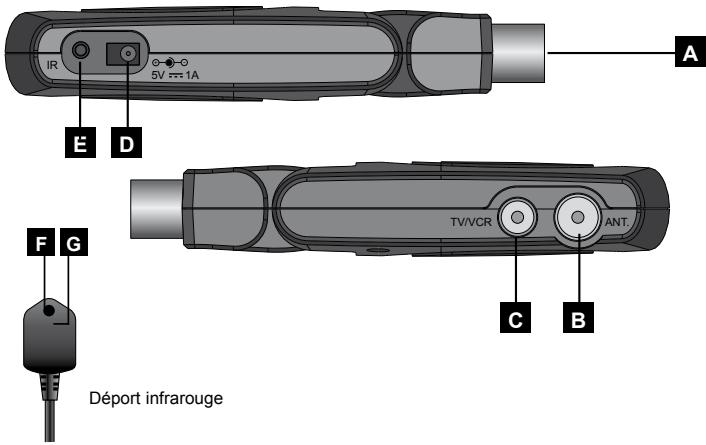

FR 3 - Description de l'adaptateur

IR 5V ≈ 1A E D TV/VCR ANT F G C B Déport infrarouge

A Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
B Entrée antenne terrestre (râteau).
c Sortie d'antenne pour le téléviseur ou le magnétoscope
D Alimentation secteur.
E Connecteur déport infrarouge.
F Voyant d'état. Rouge en veille et vert en marche.
G Récepteur infrarouge. Reçoit les ordres de la télécommande.

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes :

• Touches ◀ ▶ pour régler le volume sonore.
• Touches ▼▲ pour changer de chaîne.
• Touche ✉ pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à la liste des chaînes TV.

5 - Personnaliser la liste des chaînes

Effacer des chaînes

• Appuyer sur la touche OK ou allez dans Menu / Chaînes / Liste des TV.
• Appuyez sur la touche ① pour entrer dans le menu Editer.
• Avec les flèches ▲▼, sélectionnez la chaîne à supprimer.
• Appuyez sur la touche OK, une marque de sélection apparaît après le nom de la chaîne.

- Vous pouvez sélectionner ainsi plusieurs chaînes.

- Appuyer sur la touche ④ pour supprimer les chaînes sélectionnées.

- Une fenêtre de confirmation apparaît, appuyer sur ◀ et OK.

- Tapez plusieurs fois sur EXIT pour quitter tous les menus.

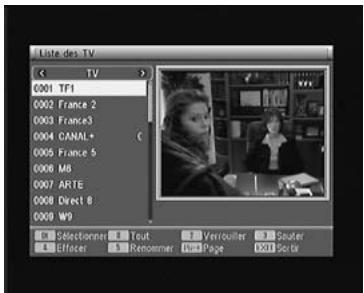

Liste des TV 0001 TF1 0002 France 2 0003 France3 0004 CANAL+ 0005 France 5 0006 MB 0007 ARTE 0008 Direct 8 0009 W9 C Éclementner Teut Verrouiller Studier Effacer Renommer Dual Page EXIT Sorter

Chaînes favorites

• Appuyer sur la touche OK ou allez dans Menu / Chaînes / Liste des TV.
• Appuyez sur la touche ① pour entrer dans le menu Editer.
• Avec les flèches ▲▼, sélectionnez la chaîne que vous voulez ajouter à la liste des chaînes favorites.
• Appuyer sur la touche ①, une icône de sélection apparaît après le nom de la chaîne.
• Vous pouvez sélectionner ainsi plusieurs chaînes.
• Tapez plusieurs fois sur EXIT pour quitter tous les Menus.

Visualiser les chaînes favorites

• Appuyer sur la touche ♥ pour afficher la liste des chaînes favorites. Choisir la chaîne avec les flèches ▲▼ puis valider par OK.

• Un appui sur la touche OK ou les touches CH▲ et CH▼ vous permettent de revenir dans la liste complète des chaînes.

• Appuyer sur la touche OK ou allez dans MENU / Chaînes / Liste des TV.

• Avec les flèches ▲▼, sélectionnez la chaîne à déplacer.
• Appuyez sur la touche ④, un petit curseur apparaît après le nom de la chaîne.
• Avec les flèches ▲▼, déplacez la chaîne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Une fenêtre de confirmation apparaît, appuyer sur ◀ et OK.
• Tapez plusieurs fois sur EXIT pour quitter tous les menus.

Note : Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Système / Réglage Système / Numérotation Auto sur Eteint avec les touches ◀ ▶. Tapez plusieurs fois sur EXIT pour quitter tous les menus.

6 - Blocage parental

Votre adaptateur Zapbox Plug-in 2 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous voulez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans MENU / Système / Verrouillage parental.
• Entrez votre mot de passe (0000 en sortie d'usine).
• Sur la ligne Verrouillage menus, sélectionnez Activé avec la flèche
• Sur la ligne Nouveau PIN, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le PIN, entrez à nouveau le nouveau code.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Votre adaptateur utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si votre enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

Pour sélectionner le niveau moral :

• Allez dans MENU / Système / Verrouillage parental.
• Entrez le mot de passe (0000 si vous n'avez pas modifié le mot de passe à l'étape précédente).
• Sélectionnez la ligne Chaînes bloquées avec la flèche ▼.
• Sélectionnez le paramètre avec les flèches ◀ ▶.
• Tapez 3 fois sur la touche EXIT pour sortir des menus.

Verreouillage menu Étent Chains blouses C Age:12 Nouveau PN ---- Selectionen Changer Entiree XOX Sorta

Bloquer des chaînes

• Allez dans MENU / Système / Verrouillage parental.
• Entrez le mot de passe (0000 en sortie d'usine)
• Sur la ligne Verrouillage menus, sélectionnez Activé avec la flèche ▶.
  • Appuyez 3 fois sur EXIT.
• Appuyez sur la touche OK.
• Appuyez sur la touche ① pour entrer dans le menu Editer.
• Entrez à nouveau votre mot de passe.
• Avec les flèches ▲▼, sélectionnez la chaîne à verrouiller.
• Appuyez sur la touche ② entrez à nouveau votre mot de passe, un cadenas apparaît après la chaîne.
• Tapez plusieurs fois sur EXIT pour quitter tous les menus.

Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

FR | 7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.

• Allez dans MENU / Outils / Réinitialisation.
• Entrez votre mot de passe (0000 en sortie d'usine).
• Tapez ◀ puis OK pour confirmer, patientez jusqu'à ce que le menu de sélection de langue apparaisse.

8 - Réglages de l'écran

Le MENU / Système / Réglage Système permet de choisir différentes options :

• La ligne Standard, permet de forcer un mode vidéo.
• La ligne Format TV permet de gérer les écrans 4:3 et 16:9 :
• 4:3LB. Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3PS. Pour un téléviseur 4:3.Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.

- 16:9. Pour un téléviseur au format large 16:9. Si votre téléviseur

est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

• La ligne Sortie Vidéo permet de choisir entre le mode RVB et le mode classique CVBS. Le RVB donne une meilleure image sur la plupart des téléviseurs.
• La ligne Numérotation Auto permet de désactiver la numérotation automatique des chaînes.

Replace systeme Standard PAL Format TV 4.3LB Sortie vidéo RVB Numérotation auto Activé Selectionne Changer Edit Sortie

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche 📄/ʃ, vous entrez dans le mode radio. Si aucune radio n'a été installée, l'écran vous affiche alors le message «Pas de radio».

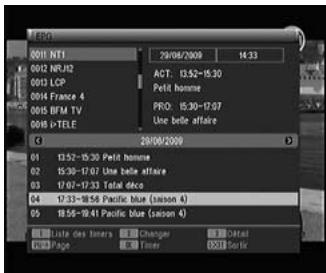

10 - EPG

La partie en haut à gauche de l'écran présente la liste des chaînes, la partie en haut à droite affiche l'événement en cours et le suivant, alors que la partie basse affiche les événements en cours et les suivants lorsqu'ils sont diffusés par la chaîne. Appuyez sur la touche ② pour passer de la liste des chaînes à la liste des émissions. Avec les flèches, vous pouvez sélectionner une émission et appuyer sur la touche ③ pour afficher les détails (si diffusés par l'opérateur). Pour information, à l'heure où nous rédigeons cette notice, seules TF1, NT1 et TMC émettent ce type d'information parmi les chaînes gratuites.

Certaines chaînes diffusent des informations détaillées sur les programmes, vous pouvez appuyer sur la touche ① pour y accéder. La fenêtre reste vide si les informations ne sont pas diffusées.

001 NT1 002 NR/02 003 LCP 004 France 4 005 BFM TV 006 >TELE 29/08/2009 14:33 ACT: 13:52-15:30 Petit homme PRO: 15:30-17:07 Une belle affaire 29/08/2009 01 13:52-15:30 Petit homme 02 15:30-17:07 Une belle affaire 03 17:07-17:33 Total disco 04 17:33-18:58 Pacific blue (saison 4) 05 18:58-19:41 Pacific blue (saison 4) Liste des timers Change Offel Page Timin 2021 Soiriz

11 NTI 17:33-18:50 Pacific blue (saison 4) Jamie imagine une couverture qui pourrait la permettre de se les d'amitié avec un adolescent, témoin d'un meutre. Monica Harper estaine une liaison passionnée avec le policier McKinnon.

Note : Vous avez la possibilité de programmer l'enregistrement d'une émission en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

Pensez également à programmer votre enregistrement sur votre magnétoscope ou enregistreur DVD.

FR 11 - Programmateur

Votre Zapbox Plug-in 2 n'est pas équipée de prise péritel magnétoscope. Elle n'est donc pas prévue pour être connectée à un téléviseur ET à un magnétoscope.

Toutefois, il existe des boîtiers multiprise automatique (475020 ou 475003, par exemple dans la gamme MÉTRONIC) qui permettent de connecter ensemble le magnétoscope, le téléviseur et l'adaptateur. La fonction timer sert donc dans ce cas.

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour lire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÎNE EN MÊME TEMPS.

Pour information, il existe dans notre gamme de produits TNT un adaptateur double tuner permettant de regarder une chaîne et d'en enregistrer une autre différente en même temps.

VCR BOITIER 475020 ZAPBOX

Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

• Allez dans MENU / Système / Réglage Timer / Programmation.
• Sur la ligne Numéro, choisissez un numéro libre (la première fois, choisissez 1).

- Sur la ligne Mode, choisissez Une fois avec la flèche ▶.

- Sur la ligne Programme, la chaîne en cours s'affiche. Vous pouvez encore changer de chaîne à ce stade.

- Sur la ligne Date, choisissez le jour avec les flèches ◀ ▶.

- Sur la ligne Mois, choisissez le mois avec les flèches ◀ ►.

- Sur la ligne Heure, Tapez OK puis l'heure du début de l'émission avec les touches numériques, et validez avec OK.

- Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).

- Appuyez sur EXIT et confirmez par Oui.

- Appuyez plusieurs fois sur EXIT pour quitter tous les menus.

Lundi, 29/06/2009, 14:38 Numéro 1 Mode Line basis Programme NT1 Date 29 Mois 6 Heure 10.55 Durfe 02:30 Selectioner Enter Exit Sorts METRONIC

Réglez maintenant un timer sur votre magnétoscope, pour qu'il enregistre la chaîne AV au même moment.

Note 1 : Sur la ligne Mode, vous pouvez choisir Quotidien, Hebdomadaire ou Mensuel pour déclarer un événement périodique.

Note 2 : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

FR | 12 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

Méthode A :

• Allez dans MENU / Installation / Recherche auto.
• Sur la ligne Mode, laissez Tout.
• Allez sur la ligne Recherche et appuyez sur OK.
• Confirmez par OUI pour supprimer les chaînes et lancer la recherche automatique.

Note 1 : Sur la ligne Mode, vous pouvez choisir Clair pour limiter la recherche aux chaînes qui diffusent gratuitement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première, TPS Star,...) seraient ignorées si la chaîne est cryptée au moment de la recherche.

Méthode B :

- Votre adaptateur possède la fonction SOS. Pour une recherche simplifiée, appuyer 3 secondes sur la touche bleue marquée SOS et la recherche démarrera automatiquement.

13 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche ____.
• Sur la ligne Affichage des sous-titres appuyez sur la flèche pour afficher standard.
• Si la ligne Langue affiche «Pas de sous-titrage» en gris, c'est qu'il n'y a pas de sous-titrage disponible.
• Si la ligne Langue affiche, p. ex, fra(1/2), c'est que du sous-titrage en français est disponible ; tapez OK sur cette ligne.

14 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.

Pour une télécommande universelle de la marque METRONIC (voir exemple au chapitre 16 ou gamme complète sur www.metronic.com), il y a deux options :

• Soit la référence de votre adaptateur est clairement indiquée (télécommandes évolution 5 ou supérieures), il suffit de rentrer le code indiqué.
• Soit la référence n'apparaît pas, vous devrez utiliser le code d'un autre adaptateur METRONIC compatible.

FR 15 - Economie d'énergie

Afin de limiter la consommation d'énergie inutile, et conformément à la réglementation européenne relative aux appareil qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutilement.

Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l'utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche VOL, par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction :

-Allez dans MENU / Système / Réglage Timer / Veille auto
- Sélectionnez Eteint à l'aide des flèches
- Appuyez sur EXIT pour quitter les menus.

16 - Accessoires utiles

Pour compléter votre installation, il existe dans la gamme de produit METRONIC des produits compatibles avec votre adaptateur Zapbox Plug-in 2.

- La gamme de télécommandes universelles évolution 4.

- Zap 6 Learning (495336) : sa fonction learning permet de mémoriser toutes les touches de votre télécommande d'origine.

17 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre antenne pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur.	Modifiez l'orientation de votre antenne (voir paragraphe 1b page 8).
Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Vous habitez en appartement.	Votre système d'antenne collective n'est pas adapté au numérique terrestre.	Consultez votre propriétaire ou votre syndic de co-propriété.
Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre zone n'est pas encore couverte par le numérique terrestre.	Aucune solution dans l'immédiat. Attendez que votre zone soit couverte.
Vous recevez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n'est pas très élevé. En analogique, votre image n'est pas parfaite.	Vous êtes situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plus performante.

FR

Symptôme	Cause possible	Solution(s) à essayer
Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s'allume, par exemple).	Vous êtes perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le câble entre l'antenne et la prise.
Vous recevez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous êtes victimes d'échos.	1 - modifiez légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grilles anti-échos plus performantes.
Vous recevez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout.	Votre antenne coupe le haut de la bande UHF.	Procurez-vous une antenne performante sur toute la bande UHF.
Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antenn ne capte qu'une partie de la bande UHF.	Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires.	Vous êtes en limite de zone.	Procurez-vous une antenne plus performante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

18 - Glossaire

FR

Adaptateur	Appareil permettant de recevoir les chaînes en clair de la TNT.
Terminal	Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.
Analogique	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20^e siècle. Avec l'arrivée du numérique, l'analogique terrestre est voué à disparaître à court terme.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuit. Vient de l'anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

Malgré le soin que nous avons avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appel : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes AVANT TOUT APPEL :

- Modèle d'adaptateur : ZAPBOX Plug in 2 (441576)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

QUESTIONNAIRE QUALITÉ

FR

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui □ non □

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? oui □ non □

Si oui, avez-vous eu recours à un installateur ? oui □ non □

Avez vous eu recours à l'assistance téléphonique METRONIC ? oui □ non □

Si oui, globalement, êtes vous satisfait de ce service. oui □ non □

Globalement êtes-vous satisfait de votre achat ? oui □ non □

La notice vous paraît-elle bien réalisée pour installer votre récepteur TNT? oui □ non □

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

METRONIC

CERTIFICAT DE GARANTIE

Le terminal ZAPBOX Plug-in 2 est garanti deux ans pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX Plug-in 2 (441576)

Date d'achat : ____

N° de série : ____

A renvoyer à SAV METRONIC, 100 rue Gilles de Gennes

NODE PARK TOURAINE

37310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

METRONIC BENELOM LINIA METRONIC IBERICA METRONIC ITALIA HOT LINE

FRANCE Assistance technique : 0892 350 315

Prix d'appel 0,34€ TTC / min depuis un poste fixe

BENELUX [phone]

METRONIC ITALIA [phone]

METRONIC IBERICA Servicio técnico : 807 11 70 08

100 Rue Gilles de Gennes

Node Park Touraine

37 310 TAUXIGNY

FRANCE

www.metronic.com

Produit fabriqué en Asie

Made in Asia
