Type de produit	Antenne TV UHF
Modèle	425024
Marque	METRONIC
Nombre d'éléments	22
Canaux supportés	21 à 69 (UHF)
Connecteur	Fiche F
Polarisation	Horizontale ou verticale (selon l'émetteur)
Installation	Extérieure sur mât ou sous combles
Fixation	Sur mât avec écrous de serrage
Couplage multiple	Possible avec coupleurs (réf. 412311, 412312)
Amplification possible	Oui, avec amplificateurs (réf. 410140, 410160)
Protection contre la foudre	Non intégrée, utiliser bouchon de sécurité (réf. 438112)
Câble recommandé	Câble coaxial neuf, si court que possible
Dimensions (estimation)	Environ 100 x 60 x 10 cm
Poids (estimation)	Environ 1,2 kg
Alimentation	Passive (aucune alimentation externe nécessaire)
Matériau	Aluminium et acier inoxydable
Contenu de l'emballage	Antenne et notice d'installation
Référence produit	425024

FOIRE AUX QUESTIONS - 425024 METRONIC

Comment installer l'antenne METRONIC 425024 ?

Branchez votre câble coaxial sur la fiche F du dipôle. Faites glisser le manchon d'étanchéité sur le câble et accrochez-le au boîtier. Fixez l'antenne sur le mât en orientant vers l'émetteur et bloquez les écrous de serrage.

Quelle polarisation choisir pour l'antenne ?

La polarisation dépend de l'émetteur local : verticale ou horizontale. Renseignez-vous sur la polarisation de votre émetteur pour disposer l'antenne correctement (verticalement ou horizontalement).

Puis-je installer l'antenne dans les combles ?

Oui, si la réception est suffisante, vous pouvez installer l'antenne sous les combles. Assurez-vous qu'il n'y a pas d'obstacles majeurs et que le câble est le plus court possible.

Comment améliorer la réception si l'image est neigeuse ?

Utilisez un amplificateur de signal. Placez-le le plus près possible de l'antenne pour une meilleure efficacité. Les modèles recommandés sont les références 410140 (kit amplificateur coupleur) ou 410160 (amplificateur universel).

Peut-on connecter plusieurs antennes ensemble ?

Oui, à l'aide de coupleurs. Les coupleurs METRONIC réf. 412311 (2 entrées UHF/VHF) et 412312 (2 entrées UHF) permettent de coupler plusieurs antennes. Ils laissent passer le courant continu pour ajouter des amplificateurs.

L'antenne est-elle protégée contre la foudre ?

Non, l'antenne n'est pas protégée contre la foudre. Pour protéger votre téléviseur en cas d'orage, utilisez un bouchon de sécurité réf. 438112.

Quel type de câble utiliser ?

Utilisez un câble coaxial neuf pour une meilleure réception. Le câble doit être aussi court que possible et ne doit pas passer dans les conduits de cheminée. Fixez-le au mât avec du ruban adhésif ou des colliers PVC.

Comment orienter l'antenne pour une réception optimale ?

Orientez l'antenne vers l'émetteur ou sur l'écho (regardez les antennes voisines). Inclinez-la si nécessaire pour optimiser la réception, puis bloquez les écrous de serrage sur le mât.

Que faire si je dois répartir le signal sur plusieurs téléviseurs ?

Utilisez des répartiteurs blindés. Par exemple, le répartiteur en T réf. 436201 (1 entrée mâle/2 sorties femelles) ou le répartiteur satellite + terrestre à 2 ou 4 sorties (réf. 416302 ou 416304).

Où trouver la notice complète de l'antenne 425024 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en renseignant votre email.

MODE D'EMPLOI 425024 METRONIC

Antenne terrestre UHF 22 éléments Canaux 21 à 69

www.metronic.com

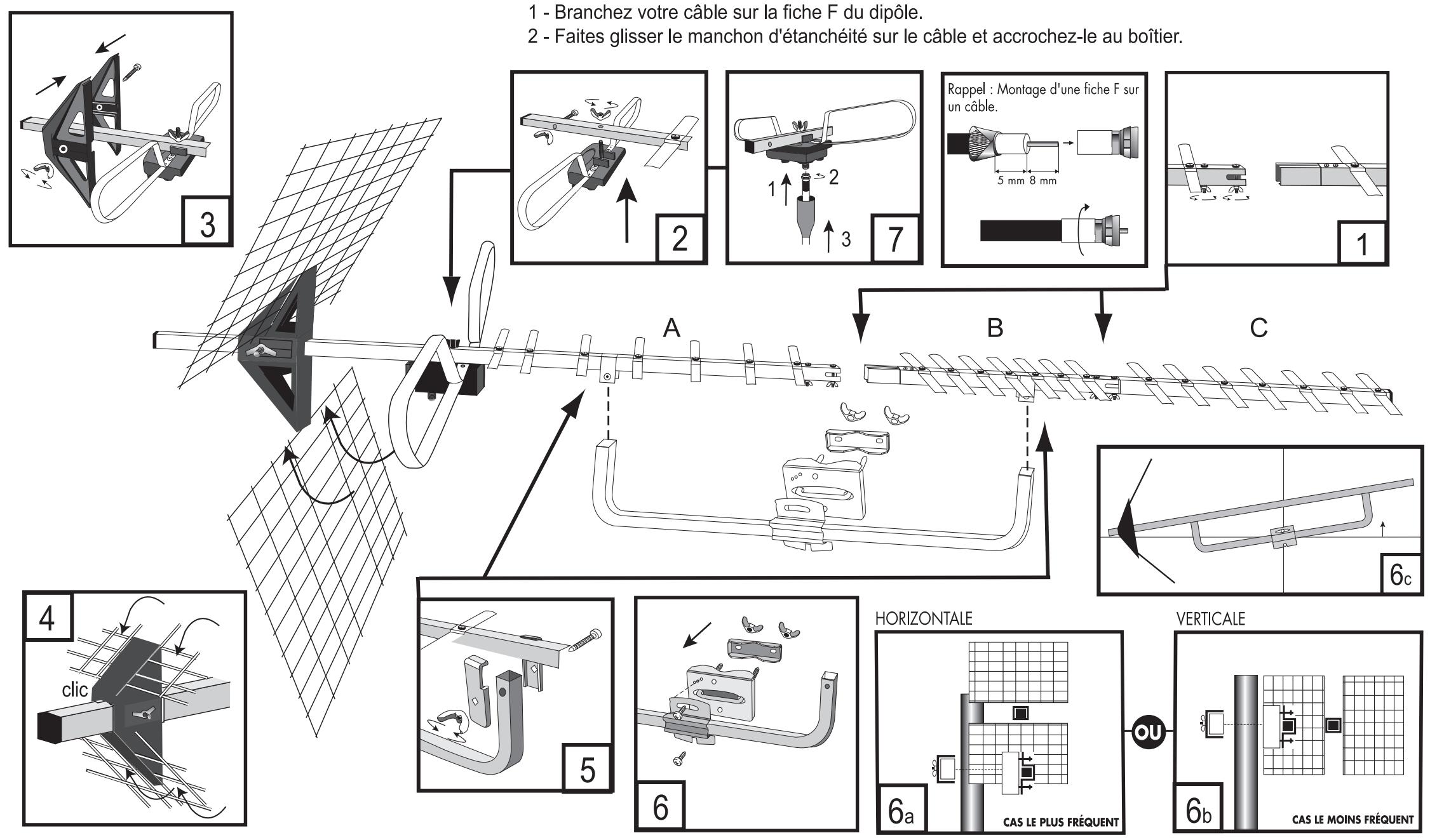

1 - Branchez votre câble sur la fiche F du dipôle.
2 - Faites glisser le manchon d'étanchéité sur le câble et accrochez-le au boîtier.

NOTICE DE MONTAGE DES ANTENNES Réf . 425024 (UHF/ 22 ELEMENTS) (photo de l'emballage non contractuelle)

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez de vous offrir afin d'optimiser votre réception. Nous vous présenterons également des conseils et astuces afin de vous faciliter l'installation de votre antenne.

2. INSTALLATION

- Suivre attentivement la notice au recto de cette présente feuille. - Pour le raccordement du câble au boîtier (de couleur noire) de l'antenne, utilisez de préférence un câble neuf afin d'avoir la meilleure réception possible. - Renseignez-vous sur la polarisation de l'émetteur près de chez vous (verticale/6b, horizontale/6a) car ceci déterminera la façon de disposer votre antenne (verticalement, horizontalement). - Si votre réception est suffisante, vous pouvez installer votre antenne sous les combles.

3. COUPLER PLUSIEURS ANTENNES

Tous nos coupleurs sont à passage de courant continu, ils permettent donc de rajouter des amplificateurs. Coupleur découpleur étanche satellite + terrestre - Réf.412499

Coupleur 2 entrées UHF/VHF C.C - Réf 412311 Coupleur 2 entrées UHF C.C./UHF - Réf 412312

Pour en savoir plus, n'hésitez pas à demander conseil

4. AMPLIFIER LE SIGNAL RECU

Analogique : l'image sur votre téléviseur est neigeuse ou de mauvaise qualité (moirure).

L'émetteur est trop éloigné, de faible puissance, ou la longueur de votre câble est trop importante. Vous devez amplifier le signal pour augmenter la qualité de réception.

Remarque : plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification.

- Kit amplificateur coupleur à réglage de gain (alimentation fournie) 410140

(couple deux antennes et amplifie le signal quel que soit le type ou la marque de votre antenne). Amplificateur universel pour tout type d'antenne quel que soit l'émetteur. Réf. 410160

Les amplificateurs d'intérieurs (quel que soit le type et la marque de l'antenne)

- Amplificateur d'interieur ou repartiteur 2 sorties pour combles, 30 dB, blinde, 2 sorties fiche F, avec alimentation - Réf. 410113 Amplificateur 30 dB, 2 sorties TV 9.52, avec alimentation. Réf. 410113

- Amplificateur 20 dB maximum (gain réglable), avec alimentation - Réf. 440112.

- Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée mâle/2sorties femelles (Réf. 436201), soit 1 entrée femelle/ 2 sorties mâles (Réf. 436201).

- Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 416302.

- Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 416304.

F - IMPORTANT

• Passer le câble au plus court dans l'habitation.

- Ne jamais faire passer le câble dans les conduits de cheminée. - Votre antenne n'est pas protégée contre la foudre. Si celle-ci s'a

endommagé : pour protéger votre TV utilisez un bouchon de sécurité - Réf. 438112.

- Fixer le cable coaxial sur le mat à l'aide de ruban adhesif ou de coller PVC. - Orientation :

Analogique : orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes)

direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât.

Incliner l'antenne (schéma 6c) pour optimiser la réception dans le
