MODE D'EMPLOI SRT7404 STRONG

Manuel d'utilisation

12V

compatible

Direct

diféré

USB

enregistrement

Installation

facile

Veille

éco

DOLBY AUDIO

viaccess-orca

Le terminal STRONG SRT 7404, est garanté 24 mois à partir de la date d'achat chez vous distributeur, en application de nos consignes de sécurité notifiedes en page 2 du manuel.

Vous trouvrez dans cet emballage une carte d'accès Viaccess nécessaire à la réception des émissions.

Les droits d'accès de la carte TNTSAT s'activent automatiquement à la première insertion de la carte dans le terminal, pour une durée de 48 mois. Il est recommendé de réaliser cette activation avant la date limite d'initialisation de la carte.

La carte d'accès TNTSAT, tout comme le terminal STRONG SRT 7404, sont garantis 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiedes en page 2 du manuel.

Si vous rencontres des difficultés lors de l'installation ou lors de la mise en service de votre terminal, veuillez contacter:

SFS au: 0826 029 928

(coût de l'appe!: 0,15€ par minute)

Une assistance répondra à vos questions.

Si l'assistance téléphonique détermine la défectuosité du produit, SFS vous communiquera la procédure à suivre.

SFS

150 rue de la Pierre D'Angeroux

74800 la Roche sur Foron

France

La durée de validité de la carte TNTSAT est de 4 ans. Voir conditions de renouvellement au terme de ces 4 ans sur le site www.tntsat.tv

Utilisation d'un décodeur et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

Fig. 1

Fig. 2

Fig. 3

Fig. 5

Fig. 4

Fig. 6

SERVICE CENTER

FR [e-mail] 0826 029 928 (€ 0,15 par mn poste fixe en France)

Fourni par STRONG & Co, Japon

Representé par STRONG Ges.m.b.H.

Franz-Josefs-Kai 1

1010 Vienne

Autriche

Email: [e-mail]

www.tntsat.tv www.canalready.fr www,strong.tv

TABLE DES MATIÈRES

1.0 INTRODUCTION

1.1 Consignes de sécurité
1.2 Stockage
1.3 Installation de l'appareil
1.4 Accessoires
1.5 Utilisation d'un périphérique USB

2.0 VOTRE TERMINAL

2.1 Façade
2.2 Face arriere
2.3 Telekomande
2.4 Installation des piles
2.5 Utilisation de la télécommande

3.0 BRANCHEMENTS

3.1 Branchement TV
3.2 Branchement à l'amplificateur audio numérique
3.3 Raccordement de la parabole au terminal
3.4 Connecter et utiliser une extension IR

4.0 PREMIÈRE MISE EN MARCHE

4.1 Sélection Langue
4.2 Preferences
4.3 Contrôle parental
4.4 Réglage code PIN
4.5 Reglage de l'antenne
4.6 Processus d'installation
4.7 Sélection chaîne régionale

2 5.0 MENU PRINCIPAL

5.1 Installation
5.2 Configuration Systèmes
5.3 Organisation chains
5.4 Avance 12
5.5 Carte à Puce 13

3 6.0 MISE À JOUR AUTOMATIQUE DE LA LISTE

DES CHÂINES 14

7.0 MISE À JOUR LOGICIEL AUTOMATIQUE 14

8.0 REGARDER LATV ET ÉCOUTER LA RADIO 14

8.1 Guide des Programmes (EPG)
8.2 Regarder un programme protégé par le contrôle parental 15
8.3 Bannières de zapping et d'information 15
8.4 Listedeschaines 15
8.5 Sélection de la liste favoris 15
8.6 Sélection satellite 16
8.7 Sélection de la langue son 16
8.8 Fonction telétexte 16
8.9 Fonction sous-titres 16

9.0 ENREGISTREMENT 16

9.1 Enregistrement instantané
9.2 Enregistrement « Direct différé »

10.0 DÉPANNAGE

11.0 SPECIFICATIONS

17

1.0 INTRODUCTION

1.1 Consignes de sécurité

NE PAS INSTALLER VOTRE TERMINAL:

• Dans une armoire exiguè ou insuffisamment ventilée, directement sur ou sous un autre apparéil, ou bien encore sur une surface qui pourrait obtruer les ouïes d'écation.

NE PAS EXPOSER LETERMINAL ET SES ACCESSOIREs:

■ Aux rayons solaires directs, à la chaleur d'un apparéil de chauffage, à la pluie ou à une forte humidité, à d'importantes vibrations ou à des chocs qui pourrait l'endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc.
- Ne pas utiliser de cordon d'alimentation endommagé; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d'électrocution.
- Ne jamais ouvrir le capot. L'intérieur de l'appareil abrite des tensions élevées qui peuvent désigner des risques de chic électrique. La garantie est annulée si l'appareil est ouvert.
Si l'appareil est inutilisé pendant une longue période, le débrancher du secteur.
- Ne pas nettoyer l'appareil avec de l'alcool ni du détergent ammoniaique. Le cas échéant, nettoyer l'appareil avec un chiffon doux et propre humidifié d'eau savonneuse après l'avoir débranché du secteur. Veillez à ce que rien ne pénétre dans les ouïes de ventilation pour ne pas provoquer d'accendie ou de chic électrique.
- Ne rien poser sur le dessus de l'appareil pour ne pas obstruer les ouïes d'aération et provoquer de surchauffe des composants.

Consignes de sécurité

• Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié.
  Lorsque you effectuez le branchement des cables, veillez a ce que l'appareil soit débranché. Attendre quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement.
  N'utiliser que des cables et des rallonges qui soient compatibles avec la puissance absorbée de l'appareil. Verifier que l'alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l'arrière de l'appareil.

Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la presente notice, contactez votre revendeur.

1.2 Stockage

Votre apparéil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protégér contre les chocs électriques et l'humidité. Lorsque vous déballez l' apparéil, vérifie qu'il est complèt et conservez l'emballage à l'écart des enfants. Pour transporter l' apparéil ou nous le returner dans le cadre de la garantie, le remettre dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous voulez néanmoins l'installer vous-même, procédez comme suit:

Munissez-vous de la notice d'utilisation de votre téléviseur et de leur antenné.

Vérifiez que le cable HDMI ou PERITEL et les éléments extérieurs sont en bon état et que les connexions HDMI ou PERITEL sont correctement blindées.

Cette notice vous explique en détaill comment installer et utiliser votre terminal. Les symboles utilisés sont les suivants:

ATTENTION: Signale une mise en garde.

CONSEILS: Signale une information importante ou utile.

Fait reference à une touche de la télécommande ou du terminal (caracteres gras)

Aller à Fait référence à une rubrique du menu affchéé (caracteres italiques)

1.4 Accessoires

Notice d'utilisation
- Telecommande
2x piles (type AAA)
Carte service TNTSAT

REMARQUE:

Les piles ne doivent pas'être rechargées, démontes, court-circuitées ni mélangées à des piles d'un autre type.

1.5 Utilisation d'un périphérique USB

Il est recommandé d'utiliser un périphérique USB 2.0. Si vous périphérique n'est pas compatible avec les specifications USB 2.0. Le bon fonctionnement de la lecture et l'enregistrement n'est pas garantie.
Pour assurer un fonctionnement performant de votre périphérique USB, SVP formatez votre périphérique en FAT32 à l'aide du terminal. Les autres systèmes fichiers ne sont pas supportés par le terminal.
Si vous utilisez un disque dur exter (HDD), l'alimentation necessaire au bon fonctionnement de votre disque dur n'est peut-etre pas supporte par le terminal (5 V/500 mA). Dans ce cas il faut connecter une alimentation adaptee a sua tve terminal.
STRONG ne peut pas garantir un bon fonctionnement avec tous les types de périhérique de stockage USB.
■ Il est conseilé de ne pas sauvegarder d'information importante sur le périhérique de stockage USB utilisé avec le terminal. Nous vous conseillons de toujours sauvegarder les données sur un autre périhérique de stockage. STRONG ne peut être tenu responsable pour toutes pertes d'information ou conséquences de ces pertes d'information.

2.0 VOTRE TERMINAL

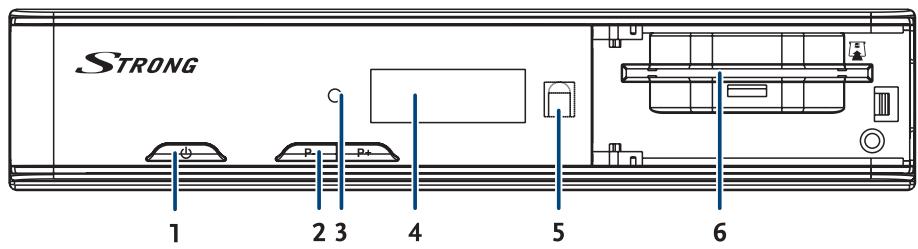

2.1 Façade

Fig. 1

1. Touche marche/arrêt

Mise en veille

1. - / + Acceder à la chaine précédente/suivante
2. Voyant ROUGE indique que le terminal est en veille
3. Afficheur à 4 caractères

En mode VEILLE, affichage de l'heure

En mode MARCHE, numéro du canal sélectionné

1. Récepteur IR Récepteur IR télécommande
2. Fente pour carte à puce

Insérer la carte TNTSAT avec la puce orientée vers le haut pour pouvoir acceder aux chaînes cryptées.

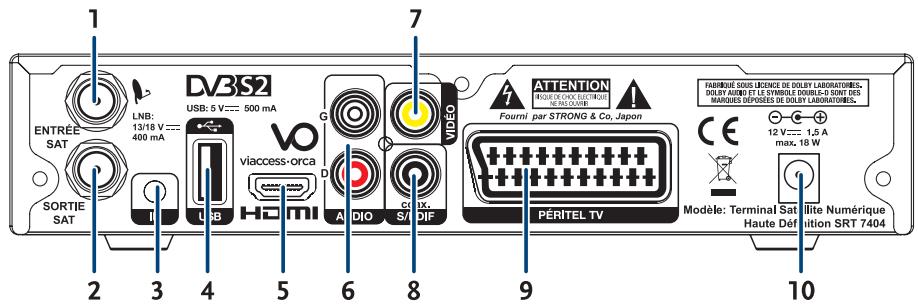

2.2 Face arrêté

Fig. 2

1. Entrée SAT Permet de raccorder le cable coaxial du convertisseur de fréquences de la parabole.

2. Sortie SAT Permet de connecter un autre terminal (analogue ou numérique).

3. Entrée extension infrarouge

Permet de connecter l'extension infrarouge (accessoire non inclus, disponible sur commande à [e-mail])

1. Port USB Permit de connecter un périhérique de stockage USB
2. Connecteur HDMI

Cette connexion permet de diffuser le signal video en résolution HD vers votre TV équipé d'une entree HDMI. Cette connexion délivre le signal audio et video sur un seul cable.

1. Connecteurs audio (gauche (G) et droit (D)) RCA

Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogique par un cable RCA. La fiche rouge correspond au canal audio droit, et la fiche blanche au canal gauche.

1. Connecteur video RCA

Permet de relier votre terminal à votre télévisuer par un cable RCA.

1. Sortie audio numérique S/PDIF

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

1. Péritel TV Permet de relier votre terminal à votre téléviseur avec un cable péritel.

2. Câble d'alimentation

Votre terminal fonctionne avec une alimentation de 100 - 240 V ca (auto-reglable), 50/60 Hz +/-5%. Verifiez que votre alimentation secteur réponde à ces caractéristiques avant de brancher votre terminal dans la prise murale.

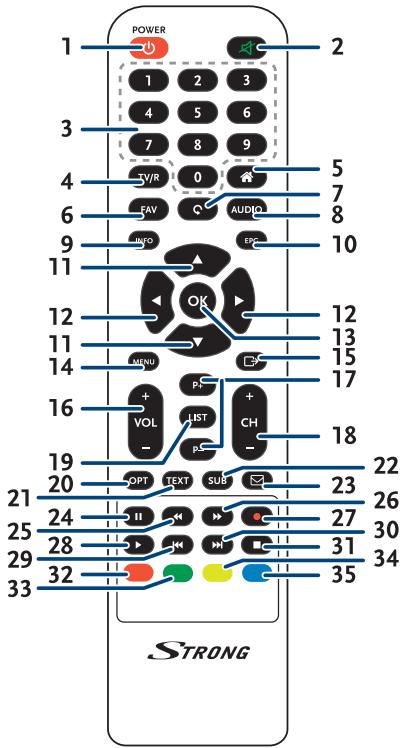

2.3 Telecommande

Fig. 3

1. Mise en marche/arrêt du terminal

2. Coupe la sortie audio du terminal

3. 0~9 Contrôle des touches et changement de chaine direct

4. TV/R Bascule entre les modes TV et RADIO

5. Sans fonction

6. FAV Affiche la liste des groupes de canaux

7. Q Revient au canal precedent

8. AUDIO Affiche la liste des langues audio disponibles pour le canal regardé

9. INFO Affiche les informations sur le canal en cours

10. EPG Affiche le guide des programmes sans menu

11. ▲▼ Change le programme pour le programme précédent/suivant

12. Augmente/diminue le niveau sonore en l'absence de menu.

Modifie les valeurs de réglage pour la rubrique de menu sélectionnée

1. OK Valide la rubrique de menu en surbrillance.

En l'absence de menu, affiche la liste courante des canaux

1. MENU Affiche le menu principal

2. Permet de quitter le menu ou sous-menue et annule la fonction en cours, le cas échéant

3. VOL+/VOL- Augmente/diminue le niveau du volume du terminal
4. P + / P Permet de passer à la chaine suivante / precedente
5. CH + / CH- Change le programme pour le programme precedént/suivant en l'absence de menu
6. LIST Affiche la liste des satellites installés
7. OPT Ouvre les réglages du format TV, ratio aspect et résolution
8. TEXT Affiche la page de télétexte, le cas échéant
9. SUB Affiche la liste des langues de sous-titrage disponibles pour le canal en cours. Affiche la liste des langues de télétexte disponibles pour le canal en cours
10. Donne accès aux messages de l'opérateur
    24.11 Démarre enregistrement «Pause live TV»
11. Retour rapide lors de la lecture
12. Avance rapide lors de la lecture
13. ● Enregistre le programme de télévision sur le périphérique de stockage connecté
14. Demarrer la lecture de l'enregistrement selectionné
    29.11 Sans fonction
15. Sans fonction
16. Stop la lecture de l'enregistrement
17. ROUGE Pour fonction télétexte et fonction spécifique dans le menu
18. VERTE Pour fonction télétexte et fonction spécifique dans le menu
19. JAUNE Pour fonction télétexte et fonction spécifique dans le menu
20. BLEUE Pour fonction télétexte et fonction spécifique dans le menu

2.4 Installation des piles

Fig. 4

Enlever le couvercle du compartment de la télécommande et y insérer 2 piles AAA. Le schéma à l'intérieur du compartment de la télécommande indique la manière correcte de placer les piles.

1. Enlever le couvercle 2. Positionner les piles 3. Fermer le couvercle

REMARQUE:

Les piles ne doivent pas'être recharges, court-circuites, mélangées ou utilisées avec d'autres types de piles.

2.5 Utilisation de la télécommande

Fig. 5

Diriger la télécommande en direction du terminal numérique. La télécommande a un rayon d'action pouvant aller jusqu'à 7 m du terminal avec un angle de 60 degrés au plus.

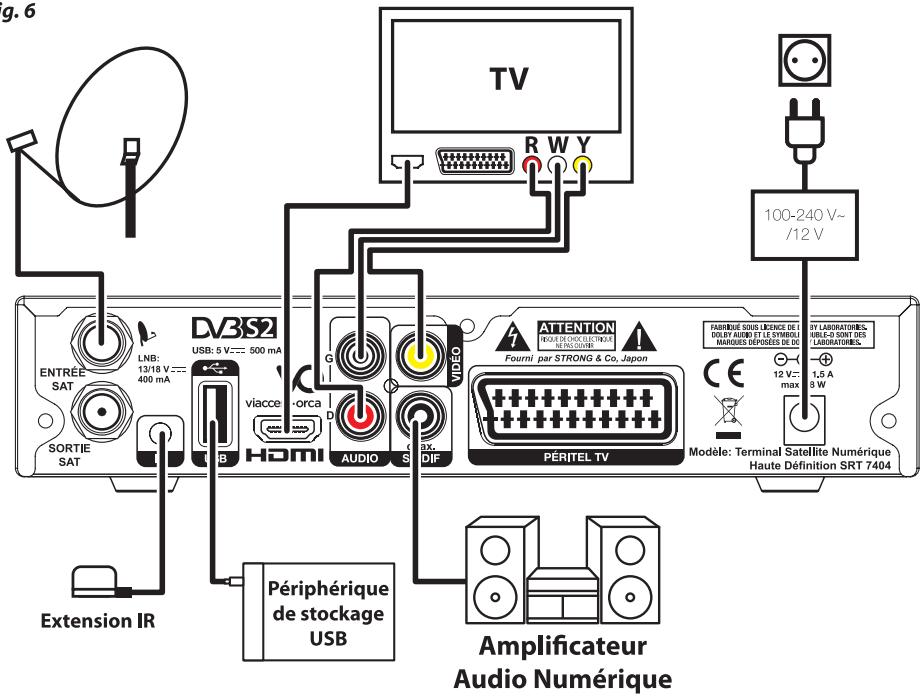

3.0 BRANCHEMENTS

3.1 Branchement TV

Branchement par cable HDMI

Fig. 6

Connector la sortie HDMI du terminal à l'entrée HDMI de la TV avec un cable HDMI.

Branchement avec un cable péritel ou RCA

Fig. 6

Raccorder le connecteur TV péritel situé à l'arrêt du terminal au connecteur péritel (entree péritel) de voiture télévisuer.

3.2 Branchement à l'amplificateur audio numérique

Fig. 6

Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre amplificateur

3.3 Raccordement de la parabole au terminal

Fig. 6

Votre parabole doit etre dirigée sur le satellite Astra à 19.2 Est.Demandez a tou revendeur d'orienter
votre parabole sur ce satellite.Brancher un cable coaxial entre tou convertisseur LNB et le connecteur
SAT Entrée de toue terminal.

Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur chaque entrée DiSEqC le satellite Astra 19.2 E est connecté. Si vous connectez le terminal sur votre signal de réception existant, vérifiez sur quel connecteur DiSEqC votre entrée ASTRA 19.2 est connectée.

3.4 Connecter et utiliser une extension IR

Fig. 6

Accessoire non inclus, disponible sur commande à [e-mail].

Une extension IR vous permet de placer le terminal hors de vue (dans un meuble) tout en pouvant le contrôle. Branchez le connecteur de l'extension IR à l'arrière du terminal. Placez le capteur IR de manière à ce qu'il puisse receivevoir le signal de la télécommande. Une fois l'emplacement du capteur IR choisi. Retirez le film protecteur de l'adhesif à l'arrière du capteur, et collez-le en l'appuyant légèrement sur la surface ou vous désirez le placer.

4.0 PREMIÈRE MISE EN MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise murale. Insérer la carte à puce TNTSAT puce vers le haut (contact doré vers le haut).

Mettre le terminal en marche. L'assistant d'installation apparait a l'écran s'il s'agit de la première mise en marche. Nous vous conseillons de suivre les étapes pas a pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Sélection Langue

Selectionnez la langue OSD à l'aide des touches ▲▼ et appuyez sur OK pour désir la langue de votre choix.

4.2 Preférences

Dans ce menu vous pouvez régler le format de sortie SD, la résolution de sortie HD, la norme péritel, le ratio aspect, la norme SPDIF, la norme HDMI, la langue audio et la langue sous-titre. S'il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages

correspondants Sélectionnez vos préférences à l'aide des touches et appuyez sur OK pour confirmer et continuer l'installation.

4.3 Contrôle parental

Ce menu vous permet de régler vos préférences contrôle parental.

Verrouillage menu

Si activé, le code PIN sera demandé pour acceder au menu principal.

Niveau de maturité

Selectionner la tranche d'âge correspondante aux programmes que vous ne souhaitez pas rendre accessibles aux enfants du même âge ou d'un âge inférieur.

4.4 Réglage code PIN

Il faut définir le code PIN et le confirmer. A l'aide des touches numéroétées entrez le code souhaïte et confirmez le. Il fautémoriser ce code PIN, il vous sera demandé pour acceder à certains menus et certains programmes dont le niveau de moralité dépassent celui préréglé dans le terminal. Le code PIN "0000" n'est pas valide.

REMARQUE:

Si vous utilisez une carte CANAL+ CANAL READY, lorsque vous insérez la carte CANAL READY pour la 1ère fois, Il faut enter le Code PIN du terminal (crié lors de la 1ère installation) et ensuite le code de la carte CANAL READY. Les codes PIN de la carte et du terminal seront alors automatiquement synchronisés avec le N° de PIN de la carte.

4.5 Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite Astra à 19.2^ Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, selectionner l'entrée correspondante. Le cas échéant, réglez progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes.

Essayez d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux.

REMARQUE:

Des barres indicatrices de puissance/qualité de signal de couleur rouge indiquent que votre parabole est dirigée sur le mauvais satellite.

4.6 Processus d'installation

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminalcherche les chaînes correspondantes au bouquet de la carte à puce insérée

4.7 Sélection chaine régionale

Une fois les chaînes de l'offre TNTSAT trouvées et enregistrées, il vous sera demandé de seLECTIONner le décrochement régional de chaînes nationales.

Le terminal affichera une liste de chaînes régionales associées aux chaînes nationales.

A l'aide des touches Sélectionnez la chaine souhaitee et appuyer sur OK. Lorsque you regarderez une chaine nationale et qu'un décrochement régional sera diffusé, le terminal affichera automatiquement le contenu du décrochement régional préalablement sélectionné.

Vou pouvez modifier votrechioix de chaîne régionale dans le menu Organisation chaine - Editor Chaines régionales.

5.0 MENU PRINCIPAL

Appuyez sur la touche MENU le Menu Principal s'affichera.

Tous les réglages et fonctions du terminal peuvent être opérés à partir du menu. Le menu principal est constitué de 6 sous-menus Installation, Configuration Systèmes, Organisation chaines, Avancé, Carte à Puce.

5.1 Installation

Le menu installation contient les sous-menus suivants:

RéglagesSatellite

Permet de configurer votre parabole.

Editor Satellite

Permet de modifier la liste des satellites.

Installation Manuelle

Permet d'installer des chaînes à partir d'un satellite et d'un transpondeur préselectionnés.

Installation rapide

Permet d'installer automatique l'offre des chaînes disponibles sur le satellite ASTRA 19.2°E dont l'offre TNTSAT.

5.1.1 Réglages satellite

Ce menu est destiné à configurer les paramètres de l'antenne.

Antenne No

Avec une LNB simple utilisez 1, pour un contrôle personnelé sélectionnez Sortie DiSEqC si possible.

Type LNB

Sélectionnez le type de convertisseur à l'aide des touches . Si vous choisissez le type Personnelisé, vous doivent enter dans la rubrique Fréquences LNB la fréquence de l'oscillateur local. Pour une utilisation avec une LNB standard sélectionnez Universel.

Basse Fréquence

Ce réglage n'est disponible que si le type de convertisseur sélectionné est «personnalisé». Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaïée à l'aide des touches numériques.

Haute Fréquence

Ce réglage n'est disponible que si le type de convertisseur sélectionné est «personnalisé». Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaïée à l'aide des touches numériques.

Puisssance LNB

Ce réglage est disponible si le type de convertisseur sélectionné est Universal. Sélectionnez la valeur désirée à l'aide des touches Réglez sur On pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande, ou sur Off pour désactiver le signal de commande.

LNB 22K

Ce réglage est disponible si le type de convertisseur sélectionné est autre que Universel. Sélectionnez la valeur désirée à l'aide des touches Réglez sur On pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande 22kHz ou sur Off pour désactiver le signal de commande.

Type de Switch Pour selectionner le type de commutateur present sur votre réseau cable. Selectionnez Aucun, s'il n'y a pas de commutateur sur votre réseau.

Entree Switch Indiquez le numero de I'entree a laquelle est connecte le convertisseur.

Une fois vos réglages effectués, appuyez sur la touche ROUGE pour sauvegarder.

5.1.2 Editor Satellites

Ce menu permet de modifier la liste des satellites. A l'aide des touches seLECTIONnez un satellite.

Editor satellite (ROUGE) Permet d'editor le nom et la position orbite du satellite sélectionné.

Ajouter satellite (VERT) Permet d'ajouter un nouveau satellite à la liste.

Supprimer satellite (JAUNE) Permet de supprimer le satellite sélectionné.

Pour éoperator la liste des transpondeurs du satellite sélectionné appuyer sur la touche pour déplacer le focus sur la liste des transpondeurs.

Dans la liste des transpondeurs:

Editor Tp (ROUGE) Permet d'editor les paramètres du transpondeur sélectionné.

Ajouter Tp (VERT) Permet d'ajouter un nouveau transpondeur.

Supprimer Tp (JAUNE) Pour supprimer le transpondeur sélectionné.

Sauvegarder (BLEU) Pour sauvegarder les modifications

5.1.3 Installation manuelle

Ce menu permet d'installer des chaînes à partir d'un satellite dans plusieurs modes.

Satellite Indique le nom du satellite.

Antenne No Indique le N° de la parabole utilisée. Vous pouvez changer les Régages LNB. La description détaillée des réglages LNB. La description détaillée des réglages LNB est décrite en 5.1.1.

Transpondeur Déplacez le focus sur ce menu et appuyez sur OK, la liste des transpondeurs s'affichera à la droite de l'écran. Vous pouvez selectionner un transpondeur afin de vérifier la force et la qualité du signal réceptionné.

La liste des transpondeurs comporte des transpondeurs prédéfinis.

Mode Scan Sélectionnez Toutes les chaînes pour permettre au terminal de scanner et de sauvegarder toutes les chaînes "cryptées" pour installer seulement les chaînes cryptées et "FTA" pour installer seulement les chaînes en clair.

Type Service Sélectionnez Tous ou Radio seules ou TV seules

Une fois les réglages effectués vous pouvez commencer la recherche des chaînes.

Appuyez sur la touche ROUGE pour installer les chaînes à partir de tous les transpondeurs du satellite.

Si le transpondeur que vous souhaitez scanner n'est pas sur la liste, appuyez sur la touche JAUNE pour installer les paramétres du transpondeur et appuyez sur la touche VERTE pour scanner le transpondeur ajusté.

5.1.4 Installation rapide

Choisissez ce menu et appuyer sur OK pourmettre à jour automatiquement la liste des chaînes de l'offre de service TNTSAT.

5.2 Configuration Systemes

Ce menu permet de configurer les paramètres Sorties, Langues, Contrôle parental, Réglages de l'heure et Information système

5.2.1 Réglages Sorties

Dans ce menu vous pouvez régler le format de sortie SD, la résolution de sortie HD, la norme péritel, le ratio Aspect, la norme SPDIF, la norme HDMI. S'il vous plait consultez les notices des autres équipements connectés au terminal afin de selectionner les réglages correspondants. Vous pouvez également régler la durée d'affichage de la bannière d'information et le niveau de transparence du menu OSD.

Selectionnez vos préférences à l'aide des touches « et appuyez sur OK pour confirmer et continuer l'installation.

Une fois vos réglages effectuels, Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.2 Langue

Dans ce menu vous pouvez selectionner la langue du menu OSD, de l'audio et des sous-titres. Déplacez le curseur à l'aide des touches ▲▼ ▲▶ pour changer les valeurs. Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

Mettez la langue des sous titres sur Off si vous ne souhaitez pas de sous titres

Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.3 Contrôle parental

Ce menu permet d'activer ou désactiver le verrouillage menu, de modifier le code PIN et de définir le niveau de maturité.

Le code Pin vous sera demandé pour acceder au Menu.

Verrouillage menu

Si activé, le terminal vous demandera un code PIN pour acceder au menu principal. Activez cette fonction pour empêcher d'autre personne de modifier vos réglages.

Modifier code PIN

Si vous souhaitez changer le code PIN, entrez le code PIN courant dans le champ Code PIN actuel, ensuite entrez le nouveau code PIN dans le champ Nouveau code PIN et confirmez le nouveau code PIN dans le champ Confirmer code PIN

Niveau dematurité

Certaines émissions ne sont pas destinées aux enfants. Choisissez un groupe d'âges dans la liste proposée (10; 12; 16; 18 ans) afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieure à celle qui est autorisée dans le terminal, il faudra entre le code PIN avant de pouvoir afficher l'audio et la video

5.2.4 Réglages de l'heure

GMT

Si réglé sur On, l'heure se règlera automatiquement au démarriage. Si GMT est sur Désactivé, après arrêt de l'alimentation électrique toutes les données dates et heures seront perdues. Il faut à nouveau les régler.

Fuseaux Horaires

Vous doivent désigné le mode Auto

Heure d'etre

Vousdevezreglerheured'etusrOnsidisponible.

Date locale

Réglez ce champ Si GMT est régle sur Off

Heure locale

Réglez ce champ Si GMT est régle sur Off

Mise en veille automatique

Vous aide à réduire votre consommation d'énergie.

Cette option mettra le terminal en veille si aucune commande est effectuer pendant un temps préalablement régle, les réglages possibles sont OFF/1/2/3/4/5/6 heures.

Appuyez la touche ROUGE ou VERTE pour sauvégarder les réglages.

5.2.5 Information Systeme

Ce menu indique les versions Hardware et software du terminal.

5.3 Organisation chains

A l'écran Menu Principal, Sélectionnez ▲▼ pour sélectionner le Organisation chaines et appuyez sur OK ou ▷ pour acceder au menu, qui se compose des sous-menus Editor les chaines, Manager de favorsis, Trier les chaines et Editor chaine régionales.

5.3.1 Editor chaine

Ce menu permet de renommer, supprimer et verrouiller des chaînes

Renommer
Vous pouvez éoperator le nom des chaînes qui n'appartiennent pas à l'offre de service TNTSAT. Appuyer sur la touche JAUNE (renommer). Un clavier virtuel s'affichera à l'écran. Sélectionnéz les lettres à l'aide des touches fléchéées. Pour effacer un caractère, sélectionnéz le symbole et appuyez sur OK. Une fois terminée appuyez sur la touche BLEUE pour sauvégarder le nouveau nom.

Verrouillage
Cette fonction permet de bloquer l'accès à certains canaux. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les canaux de votrechioix. Les canaux verrouillés sont repérés par un symbole Cadenas. Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir votre code PIN. La chaîne sera verrouillée dans toutes les listes.

Supprimer Vou ne pouvez pas supprimer les chaines appartenant a l'offre de service TNTSAT.

Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner un canal, sélectionnez le et ré-appuyez sur la touche JAUNE. Le ou les canaux ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche BLEUE (sauvegarder).

ATTENTION:

Après sauvegarde, le ou les canaux seront supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche 2 .

5.3.2 Manager de favoris

Ce menu permet d'organiser vos listedes de programmes favors. Vous ne pouvez pas modifier la liste des chaînes de l'offre de service TNTSAT.

Vouse pouvez creer vos propres listedes de favors. Selectionnez un groupe FAV1, FAV2, FAV3, FAV4, FAV5, FAV6 FAV7 et appuyez sur la touche pour déplacer le focus sur la liste de chaine. Dans la liste de chaine selectionnez la chaînes que vous souhaitez ajouter à la liste favorsis et appuyez sur OK pour la marquer. Un petit cœur apparait a côté de la chaine. Répétez l'opération pour toutes les chaînes que vous souhaitez ajouter à la liste de favors.

Appuyez sur la touche JAUNE ou VERTE pour sauvegarder les modifications.

Pour déplacer/trier les chaînes dans une liste merci de vous référez au point 5.3.3

5.3.3 Trier les chaînes

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie de l'offre de service TNTSAT, il est interdit par l'opérateur à l'utilisateur de modifier l'ordre des chaines de l'offre de service TNTSAT.

Changer la position d'une seule chaine

A l'aide des touches ▲▼ ▲▶ sélectionnez la chaîne que vous souhaitez déplacer appuyez sur la touche VERTE la chaîne à déplacer sera alors marquee par un petit rectangle bleu, vous pouvez alors désirir le nouvel emplacement du canal à l'aide des touches ▲▼ ▲▶. Appuyez sur OK pour confirmer la nouvelle position de la chaîne. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et sortir)

Voupeuz trier les chaines de vos listedes de chaines favorites et donc modifier le N^ des chaines dans la liste lorsque vous etes dans le menu trier les chaines appuyez sur la touche FAV selectionnez la liste que vous souhaitez et reordonner et appliquez la procedure indiquee precedemment.

5.3.4 Editor Chaine régionale

Ce menu permet de changer de chaîne régionale préféree. Sélectionnez la chaîne régionale de votrechioix sur la liste affichée et appuyez sur OK pour confirmer votre sélection.

5.4 Avancé

Ce menu est composé de Programmateur, Explateur financier, Mise à jour et Régles Usine.

5.4.1 Programmateur

Voussoupvezprogrammervoretterntypoureffectuerdesactions.Appuyezsurla toucheROUGEpourtcrer uneprogrammation.

Les réglages suivants sont disponibles.

Cycle	Utiliser les touches ↓▶ pourCHOISIR entreUne fois,Quotidien,Hebdomadaire.
Hebdomadaire	Disponible si le cycle est Hebdomadaire.SÉLECTIONNZe le jour de la semaine de votrechoix.
Type de programme	Vous pouvezCHOISIR entreLecture enregistrement mise en veille démarrage.
Date de départ	Vous pouvez régler la date. Appuyer sur OK pour afficher le calendrier.
Heure de départ	UtilisEZ les touches NUMÉROTÉES pour entrer l'heure de départ souhaitée.
Durée	Utilisé les touches NUMÉROTÉES pour rentrer la durée souhaitée.
Chaine	Appuyer sur la touche OK pour afficher la liste des chaines en cours et séléctionner avec les touches de navigation. Vous pouvez séléctionner TV ou radio à l'aide de la touche TV/R.
Rappel	Choisissez combien de seconde vous serez avertit avant le programme

Appuyez sur la touche ROUGE pour sauvegarder les modifications.

5.4.2 Explorateur fichier

Lecture des fichiers préalablement enregistrés

Tous les programmes enregistrés seront dans le dossier DVR de votre périphérique de stockage USB. Ouvrez ce dossier comme déscrit ci-dessus et Sélectionnez l'enregistrement de votre choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture les fonctions disponibles sont:

Avance et retour rapide.

ou Revenir à l'explorateur de fichier.

5.4.3 Mise à jour

Ce menu permet de mettre à jour le logiciel du terminal, sauvegarder et restaurer les données de réglages des chaines du terminal. Appuyez 2 fois sur OK

Voues avec le choix entre: ROUGE Mise à jour logiciel, VERTE Sauvegarder base de données, JAUNE Restaurer base de données.

Mise à jour Logiciel Assurez-vous que le fichier de mise à jour est bien copie sur le dossier racine du périphérique USB et que ce dernier soit bien connecté au terminal. Appuyez sur la touche ROUGE pour lancer la mise à jour. ÀpRES la mise à jour le terminal s'eteindra et redémarrera. L'avancée de la mise à jour s'affichera sur la façade du terminal.

ATTENTION: Ne JAMAIS étéindre le terminal ou déconnecter le périphérique USB pendant la mise à jour.

Sauvegarde base de données

Appuyez sur la touche VERTE pour sauvegarder les données des chaines et des réglages du terminal sur le périhérique USB. Un fjichier "dbase.bin" sera créé sur le dossier racine du périhérique USB.

Restaurer base données Appuyez sur la touche JAUNE pour restaurer les données préalablement sauvegardées sur le fjichier "dbase.bin" créé sur le dossier racine du périphérique USB.

5.4.4 Réglages Usines

Cette action effacera tous les réglages et toutes les chaines installées. Le terminal redémarrera sur le menu installation. Appuyez sur OK党的建设 code PIN vous sera demandé avant le « réglage usine »

5.5 Carta à Puce

Quand la carte est en place, vous pouze acceder à ce menu pour obtenir les informations sur l'activation des droits de la carte, gérer les échéances et le code PIN.

Niveau de maturité	Certains contenus de programme ne sont pas prévus pour des enfants. Choisissez un âge entre 0 et 15. Le niveau de moralité correspond à l'âge de l'enfant en diminuant de 3 ans. Par exemple vous avez un enfant de 6 ans, dans ce cas vous doivent avoir choisis 3 comme niveau de moralité. Si vous enfant a 10 ans, choisissez 7 comme niveau de moralité.
Boîte de message	Dans ce menu vous pouvez dire les messages qui sont envoyés par l'opérateur.
Changer code PIN	Permet de modifier le code Pin de la carte. Il faut saisir le code existant (ancien), puis enter et confirmer le nouveau.
Consultation	Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits.
Identification du terminal	L'information de ce menu pourrait être nécessaire quand vous appelez le centre d'accap. Vous pouvez obtenir, l'adresse unique de votre carte, la

version du système inclus par Viaccess, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

REMARQUE:

Si vous utilisez une carte CANAL+ CANAL READY, lorsque vous insérez la carte CANAL READY pour la 1^ère fois, il faut enter le Code PIN du terminal (créé lors de la 1^ère installation) et ensuite le code de la carte CANAL READY. Les codes PIN de la carte et du terminal seront alors automatiquement synchronisés avec le N° de PIN de la carte.

6.0 MISE À JOUR AUTOMATIQUE DE LA LISTE DES CHÂINES

La liste de chaînes de la TNT disponibles par satellite avec TNTSAT sera mise à jour automatiquement par le terminal chaque fois que le diffuseur modifie la liste, ajout de nouvelles chaînes, suppression de chaînes ou modification de noms de chaînes. Le terminal mettra aussi la liste de chaîne à jour si une nouvelle liste est proposée par l'offre de service TNTSAT. La mise à jour prendra quelques instants, s'il vous plaît patientez, pendant le processus un message correspondant sera affché à l'écran.

7.0 MISE À JOUR LOGICIEL AUTOMATIQUE

Chaque fois que vous terminé la disposibilité d'une mise à jour du logiciel. Si un nouveau logiciel est disponible, il vous sera demandé de procéder à la mise à jour. Confirmez la mise à jour. Afin de lancer la mise à jour, le processus est indiqué sur l'afficheur avant du terminal. Une fois la mise à jour terminée libreteriinal redemarrera automatiquelement. Dans certains cas le diffuseur peut decide d'imposer la mise à jour. Le cas échéant la mise à jour s'effectuera sans votre confirmation.

REMARQUE:

Vous ne pouvez pas refuser une mise à jour plus de 2 fois. Si vous refusez la mise à jour 2 fois, lors de la mise en marche suivante le terminal commencerà la mise à jour automatiquement.

ATTENTION:

Ne pas déconnecter votre terminal de l'alimentation électrique et du signal d'antenne pendant la mise à jour logiciel.

8.0 REGARDER LA TV ET ÉCOUTER LA RADIO

8.1 Guide des Programmes (EPG)

L'EPG affiche le programme des émissions pour la chaine en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion. Le guide peut donc ne pas être disponible pour toutes les chânes.

En mode visualisation, appuyez sur le bouton EPG, le menu EPG apparaitra.

Choisissez la chaîne dans la liste à l'aide des touches ▲▼. Pour naviguer entreliste des chaînes et liste des programmes,utilisez les touches ▲▶. Surlignez le programme de votre choix pour faire apparaitre la description courte du programme à l'aide des touches ▲▶ ▲▼.

L'écran se divisera en 3 parties principales. Sur le côté gauche, vous trouvrez la liste des chaînes. Sur le côté droit vous trouvrez la liste des programmes et en partie inférieure un texte qui fournit, une description courte, ainsi que l'heure de début et de fin du programme.

Sélectionnez le jour suivant/précedent du programme à l'aide des touches ROUGE/VERTE.

La touche JAUNE permit d'afficher davantage d'informations sur l'émission.

Vous pouvez programmer un enregistrement ou une action pour le programme selectionné directement en appuyant sur la touche BLEUE.

Dans les détails du programme:

Faites défiler les informations à l'aide des touches ▲ ▼.

Pour revenir à la liste des programmes, appuyez sur

8.2 Regarder un programme protégé par le contrôle parental

Il vous sera demandé d'entrez le code PIN pour regarder les programmes avec un niveau de contrôle parental supérieur à celui régled dans le terminal. Vous avez 3 tentatives pour enter le code valide. Si vous n'entrez pas le code valide après 3 tentatives, le terminal ne vous permettra pas d'effectuer une nouvelle tentative avant 15 minutes.

8.3 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaine en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le nombre de canal et le nom de l'émission en cours, le programme et sa date d'échéance. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de réglages système Réglage de l'affichage à l'écran.

Pour afficher la banniere d'information, appuyez sur la touche INFO.

La bannière de zapping, renseigne aussi sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaine en cours, le mode son, l'existence du son numérique.

La bannière d'information peut basculer entre mode étendu et signal par appui sur la touche ROUGE (étendu) et VERTE (signal). En mode étendu, un bref résumé (s'il existe) du programme en cours peut être affché.

En mode signal, les informations qui s'affichent sont d'ordre technique: paramètres du répéteur, PID audio et video du canal en cours, puissance et qualité du signal.

8.4 List des chaînes

Pour afficher à l'écran la liste des canaux en cours, appuyez sur OK en mode visualisation. Sélectionnez le canal à l'aide des touches ▲▼ ▲▶ et appuyez sur OK pour passer en mode visualisation plein écran.

Commutez entre TV et radio à l'aide de la touche TV/R.

Vous pouvez aussi ajouter des chaines à vos groupes de favors directement à partir de cette liste en appuyant sur la touche VERTE.

8.5 Sélection de la liste favoris

Selectionnez une liste de favors en appuyant sur la touche FAV de la télécommande à l'aide des touches ▲▼ et appuyez sur OK pour confirmer la sélection.

Ajouter aux FAV à l'aide des touches VERTE et JAUNE vous pouze directement ajouter ou supprimer une chaine favorite à partir des listes FAV1 à FAV7. Un symbole en forme de cœur apparaître à côté du nom des chaines ajoutées. Vous pouze sortir des listes favoris à l'aide de la touche LIST en seLECTIONnant Tous réseaux

8.6 Sélection satellite

Si vous ave installé des chaines provenant de plus d'un satellite, utilisez la touche LIST de la télécommande. La liste des satellites s'affichera. Sélectionnez un satellite à l'aide des touches ▲▼ et appuyez sur OK pour confirmer.

8.7 Sélection de la langue son

Appuyez sur la touche AUDIO de la télécommande. A l'aide des touches , Sélectionné dans la liste la langue souhaïée pour le son. A l'aide des touches , Sélectionné la voie pour le son: gauche, droite ou stéreo. Choisissez la langue audio à l'aide des touches . Vous pouvez sélectionner plusieurs langues Audio si diffusées.

Appuyez sur OK pour confirmer.

8.8 Fonction telétexte

En mode visualisation deschains, appuyez sur la touche TEXT. Si le têletexte est disponible en plusieurs langues, sélectionné la langue de votre besoin dans la liste. Utilisez les touches NUMÉROTÉES pour naviguer entre les pages. Appuyez sur 3 pour returner au visionnage deschains.

8.9 Fonction sous-titres

En mode visualisation des chaînes, appuyez sur la touche SUB. La liste des langues de sous-titrage disponibles s'affiche à l'écran.

A côtés du nom de la langue, apparaître l'information additionnelle montré comme DVB-N; DVB-HH.

DVB-N Signifie des sous-titres pour les personnes ayant une audition normale

DVB-M Signifie des sous-titres pour les personnes malentendantes ou ayant une audition faible

OFF Arrêt des Sous titres

Déjectionnez la langue à l'aide des touches et confirmez par OK. Pour désactiver le sous-titrage, choisissez Déactivé dans la liste de langues.

9.0 ENREGISTREMENT

9.1 Enregistrement instantané

Votre terminal permet d'effectuer des enregistements instantanés du programme que vous regardez. Appuyez simplement sur ● pour démarrer l'enregistrement. Pour entrer la durée souhaïée de l'enregistrement, appuyez sur ● une nouvelle fois et utilisez les touches 0~9 pour rentrer la durée d'enregistrement souhaïée. Pendant l'enregistrement une bannière indiquant le temps d'enregistrement écoué sera affichée en haut à droite de l'écran. Pour arrêter l'enregistrement appuyez sur la touche ■.

9.2 Enregistrement « Direct diffé ré »

Votre terminal permet d'effectuer des enregistements « Direct differé ». Pour démarrer la fonction Direct différé appuyer sur la touche II. Video sera en pause et le son sera coupé. Pour reprendre le programme là où vous l'avez laissé appuyez de nouveau sur II.

REMARQUE:

S'il vous plait connectez un périhérique de stockage USB avec suffisamment de mémoire libre. Pour enregistrer un programme HD un périhérique de stockage « haute vitesse » est nécessaire.

10.0 DÉPANNAGE

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué cï-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvoir le capot du terminal, cela peut être dangereux.

Symptôme	Cause	Recours
Les LED de la façade ne s'allument pas.	Le cordon d'alimentation n'est pas branché.	Vérifiez que le cordon d'alimentation est bien branché dans la prise murale.
Pas d'image ou de son.	Mauvais branchement de la sortie audio/vidéo du terminal au téléviseur.	Branchez correctement la sortie A/V du terminal au téléviseur.
	Son coupé.	Appuyez sur la touche Ⓞ.
	TV hors tension.	Allumez le téléviseur.
Pas d'image.	Le terminal ne recoit pas de signal.	Vérifiez le cable d'antenna; remplacez ou resserrez sa connexion au terminal.
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu installation, régler correctement les valeurs des paramètres du tuner.
	Mauvaise orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande ou les piles sont à plat.	Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles; si elles sont à plat, les replacer.

11.0 SPECIFICATIONS

Démodulator

Modulation:

QPSK, 8PSK

Débit de symboles d'entrée:

2~45 Ms/s

Signaux SCPC & MCPC des satellites à bande Ku

Syntoniseur

Front:

DVB-S/DVB-S2

Gamme des fréquences d'entrée:

950-2150MHz

Impedance RF:

75 Ohms +/- 5%

Niveau de signal:

-65~ -25 dBm

Impedance du signal d'entrée:

75 Ohms + / - 5%

Puissance LNB polarisation:

13/18 V, 400 mA, surcharge protégée

Versions DiSEqC:

1.0, 1.1

Vidéo

Débit d'entrée:

60 Mbit/s max.

Résolution video:

SD 720 x 576p; HD: 1920 x 1080p, 1920 x 1080i, 1280 x 720p

Aspect conversion:

Letter Box, Pan & Scan

Audio

Vitesse d'échantillonnage:

Modes audio:

32,44.1,48kHz

Stereo, Mono

Mémoires et système

Processeur:

Memoire flash:

Mémoire système:

STIH237 @ 650 MHz

4 MB SPI+128 MB

256 MB

Connecteurs

Entree SAT

Sortie SAT

HDMI

1 Peritel TV (RGB/CVBS)

S/PDIF coaxiale

3 RCA (Audio G & D, Video)

USB 2.0

Entrée extension infrarouge

Entrée d'alimentation

USB interface

USB 2.0 Grande vitesse

Connecteur type A

Charge maximaè à 5 V / 500 mA (max.)

\section*{Caracteristiques générales}

Alimentation:

Gamme des tensions d'entrée:

Tension en sortie:

Puissance consommée:

Consommation en veille:

Température de fonctionnement:

Température de stockage:

Gamm d'humidité de fonctionnement:

Le produit est conforme aux exigences de base et aux autres dispositions et directives applicable 2004/108/EC et 73/23/EC, RoHS 2002/95/EC

Sujet à modification. En conséquence de la recherche et du développement continu, les spécificités techniques, le design et l'apparure du produit peuvent changer. Fabriqué sous licence de Dolby Laboratories. Dolby est une marque enregistrée du laboratoire Dolby, HDMI, le logo HDMI et « High-Definition Multimedia Interface » sont des marques ou des marques enregistrées appartenant à HDMI Licensing LLC aux Etats Unis et dans les autres pays. ASTRA est une marque déposée de SES ASTRA, TNTSAT et CANAL READY sont des marques de GROUPE CANAL+, Viaccess est une marque de Viaccess, tous les autres produits ou marques sont des marques déposées de leurs propriétaires respectifs.

TOUTES FORMES D'UTILISATION DE CE PRODUIT AUTRES QUE PERSONNELLE QUI REPEND AU STANDARD MPEG-2 POUR ENCODAGE DE L'INFORMATION POUR LES PAQUETS MEDIA SONT FORMELLEMENT INTERDITES SANS UNE LICENSE D'EXPLOitation DU BREVET APPARTENANT AU PORTEFEUILLE DU BREVET MPEG-2, LICENSE DISPONIBLE AUPRES DE MPEG LA, LLC, 6312 S. Fiddlers Green Circle, Suite 400E, Greenwood Village, Colorado 80111 U.S.A.

CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS AVC. CE PRODUIT EST STRICTEMENT RESERVE A UN USAGE PARTICULIER, PRIVE ET NON COMMERCIAL POUR (i) ENCODER DE LA VIDEO EN CONFORMITE AVEC LA NORME AVC («VIDEO AVC») ET/OU (ii) DÉCÔTER DE LA VIDEO AVC QUI A ETE CODEE PAR UN UTILISATEUR PARTICULIER DANS UNE ACTIVité PERSONNELLE PRIVEE ET NON COMMERCIALE ET / OU OBTENUES D'UN FOURNISSEUR VIDEO SOUS LICENCE POUR FOURNIR DES VIDEOS AVC. AUCUNE LICENCE N'EST ACCORDÉE OU TACITE POUR Toute AUTRE UTILISATION. DES INFORMATIONS COMPLEMENTAIRES PEUVENT ÉTRE OBTENUES DE MPEG LA, LLC SUR HTTP://WWW.MPEGLA.COM

© STRONG 2015. Tous droits réservés.
