MODE D'EMPLOI LSA6246X SMEG
- Avertissements concernant la sécurité et l'utilisation 2
- Installation et pose 5
3. Description des commandes 9
- Utilisation 15
5. Nettoyage et entretien 27
- Guide de dépannage 31
Nous vous remercions d'avoir besoin notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.
Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l'appareil, les textes sont facilement compréhensibles et font référence à des images détaillées.
On y donne des conseils utiles pour l'utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes.
Les conseils de nettoyage permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle.
Ce manuel, d'une consultation facile, vous permettra de satisfaire toutes les demandes qui pourraient surgir sur l'utilisation du lave-vaisselle.
INSTRUCTIONS POUR L'INSTALLATEUR: elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essai de l'appareil.
INSTRUCTIONS POUR L'UTILISATEUR: elles indiquent les conseils d'utilisation, la description des commandes et les correctes opérations de nettoyage et d'entretien de l'appareil.
1. Avertissements concernant la sécurité et l'utilisation
CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L'APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÉS DE L'APPAREIL. AVANT L'UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L'INSTALLATION DEVRA ÉTRE EFFECTUÉ PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PREVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX DIRECTIVES 73/23 CEE, 89/336 (Y COMPRIS 92/31 ET 93/68) ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L'ELIMINATION DES BROUILLAGES. L'APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SECHAGE DE LA VAISSELLE; TOUT AUTRE EMPLOYI EST À CONSIDERER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRÊNTS DE CEUX ÉTANT INDIQUÉS.
LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMERO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÉTRE ENLEVEE.
NE PAS LAISSER RÉSIDUS DE L'EMBALLAGE SANS SURVEILLANCE DANS L'HABITATION. SEPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.
LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SECURITE DE L'INSTALLATION ÉLECTRIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR D'EVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU À UN BRANCHEMENT DEFECTUEUX À LA TERRE.
SI L'APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
APRÉS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR EVITER UNE DISPERSION D'ENERGIE ÉLECTRIQUE.
UNE FOIS MIS HORS SERVICE, L'APPAREIL DOIT ETRE RENDU INUTILISABLE. COUPER LE CORDON D'ALIMENTATION APRES AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ETRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.).
CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMMEMENT A LA DIRECTIVE EUROPEENNE 2002/96/CE CONCERNANT LES DECHETS D'ÉQUIPements ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE OU WEEE). EN PROCEDANT CORRECTEMENT A LA MISE AU REBUT DE CET APPAREIL, VOUS CONTRIBUEREZ A EMPECHER TOUTE CONSEQUENCE NUISIBLE POUR L'ENVIRONNEMENT ET LA SANTE DE L'HOMME.
LE SYMBOLE PRESENT SUR L'APPAREIL OU SUR LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE POT EN AUCUN CAS ETRE TRAITE COMME DECHET MENAGER. IL DOIT PAR CONSEQUENT ETRE REMIS A UN CENTRE DE COLLECTE DES DECHETS CHARGE DU RECYCLAGE DES EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES. POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES A L'ELIMINATION DES DECHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION. POUR OBTENIR DE PLUS AMPLES DETAILS AU SUJET DU TRAITEMENT, DE LA RECUPERATION ET DU RECYCLAGE DE CET APPAREIL, VEUILLEZ VOUS ADRESSER AU BUREAU COMPETENT DE VOTRE COMMUNE, A LA SOCIÉTE DE COLLECTE DES DECHETS OU DIRECTEMENT A VOTRE REVENDEUR.
EN CAS D'ANOMALIE DE FONCTIONNEMENT, DEBRANCHER LE LAVEVAISSELLÉ DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L'EAU.
NE PAS UTILISER D'APPAREILS ENDOMMAGÉS PAR LE TRANSPORT! EN CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L'APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.
LE LAVE-VAISSELLE DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N'EST ADMISE QUE SOUS LA SUPERVISION D'un RESPONSABLE POUR LEUR SECURITE. NE PAS LAISNER A LA PORTEE DES ENFANTS LES DETERSIFS, POUDRES DE LAVAGE ET LES MATERIALAUX DE L'EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRENE, ETC.), NE PAS LES LAISNER S'APPROCHER DU LAVE-VAISSELLE ET JOUER AVEC; IL POURRAIT Y AVOIR, A L'INTERIEUR, DES RESIDUS DE DETERSIF POUVANT CAUSER DES LESIONS IRREPARABLES AUX YEUX, A LA BOUCHE ET A LA GORGÉ, ET MEME PROVOUVER L'ETOUFFEMENT.
NE PAS INTRODUIRE DE SOLSVANTS COMME L'ALCOOL OU LA TÉRéBENTHINE QUI POURRAIENT PROVOQUER L'EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS.
S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVEVAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OU DANGER POUR LES PERSONNES.
NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER.
NE PAS BOIRE L'EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SECHAGE.
LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU'ILS NE DEPASSENT PAS DU PANIER.
Modeles dotés d'acquastop
ACQUASTOP EST UN DISPOSITIF QUI EMPECHE LE DÉBORDEMENT EN CAS DE FUITES D'EAU. APRES L'INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNIÇIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODELES DÔTÉS D'ACQUASTOP LE TUYAU D'ALIMENTATION EN EAU CONTIENT UNÉ ÉLECTROVALVE. NE PAS COUPER LE TUYAU ET NE PAS LAISSE TOMBER L'ÉLECTROVALVE DANS L'EAU. SI LE TUYAU D'ALIMENTATION EN EAU EST ENDOMMAGE, DEBRANCHER L'APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.
TOUT DE SUITE APPRES L'INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DéFAUT DE FONCTIONNEMENT, DEBRANCHER L'APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D'ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L'APPAREIL.
LE LAVE-VAISSELLÉ RÉPOND À TOUTES LES CONDITIONS IMPOSEES PAR LES NORMES DE SECURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D'EVENTUELS CONTROLES TECHNIQUES NE DEVONT ÉTRE EFFECTUÉS QUE PAR UN PERSONNEL SPECIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÉTRE ÉGÀLEMENT UNE SOURCE DE DANGER POUR L'UTILISATEUR.
Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange non d'origine.
2. Installation et pose
Retirer les pièces de polystyrène qui bloquent les paniers.
Placer l'appareil à l'endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lavevaisselle est installé à proximité d'une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d'installation, les tuyaux d'alimentation et d'évacuation sont orientables dans toutes les directions ; contrôle que ces derniers ne soient pas pliés ou étranglés et qu'ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d'alimentation, le trou doit avoir un diamètre minimum de 8 cm.
Mettre à niveau l'appareil au sol à l'aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.
Il est absolument interdit d'encastrer le lave-vaisseau sous une table de cuisson en vitrocéramique.
Il est possible d'encastrer le lave-vaiselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaiselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.
Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d'autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimales, mise en place, etc.).
Seulement pour les modes de pose libre :
- Il est absolument interdit de monter une table de cuisson sur un lave-vaisselle pose libre.
- Si l'appareil ne se trouve pas dans une niche et est donc accessible sur un côté, revêtez la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou le SAV.
- Pour encastrer le lave-vaisse, il faut acheter le
Certains modèles sont dotés d'un seul pied postérieur à crémaillère régable à l'avant à l'aide d'une vis placée en bas sur la partie antérieure de l'appareil.
2.1 Raccordement au réseau de distribution d'eau
Prévenir les risques d'engorgement ou de dommage : si la tuyauterie de l'eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s'assurer que l'eau soit limpide et sans impuretés afin d'éviter d'endommager l'appareil. Pour le raccordement du lave-vaiselle au réseau hydrique, utiliser exclusivement des tuyaux neufs ; deux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.
Raccordement à la prise d'eau
Raccorder le tuyau d'alimentation à une prise d'eau froide avec raccord filtré 34 gaz en interpolant le filtre. Bien visser la bague du tuyau avec les mains puis compléter l'opération en serrant d'environ 14 de tour avec une pince.
Dans les modèles dotés d'ACQUASTOP, le filtre est déjà présent dans la bague filtrée.
Il est conseilé d'alimenter le lave-vaisselle avec de l'eau ne dépassant pas 60^. En alimentant l'appareil avec de l'eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toute fois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l'eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d'eau froide.
Raccordement au TUYAU d'evacuation
Introduire le tuyau spécial dans une conduite d'évacuation au diamètre minimum de 4 cm ; en alternative, le mettre dans l'évier en utilisant le support du tuyau fourni avec l'appareil, mais en prenant soin soit d'éviter les étranglements ou les courbures excessives. Il est important d'éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d'un orifice grâce auquel il est possible de le fixer à l'aide d'un lacet au mur ou au robinet.
L'extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l'eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d'évacuation à une hauteur maximale de 85 cm du sol.
2.2 Branchement électrique et avertissements
VÉRIFIER QUE LES VALEURS DE TENSION ET DE FREQUENCY DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D'IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.
LA FICHE À L'EXTRÉMITÉ DU CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVROUT ÉTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.
LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L'INSTALLATION.
NE JAMAIS OTER LA FICHE EN TIRANT LE CABLE.
EN CAS D'ENDOMMAGEMENTS DU CABLE D'ALIMENTATION, LE FAIRE REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ.
ÉVITER L'UTILISATION D'ADAPTATEURS OU DE DÉRIVATEURS CAR ILS POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRULURES.
Si l'appareil n'est PAS MUNI de FICHE mais seulement du cable d'alimentation:
PREVOIR SUR LA LIGNE D'ALIMENTATION DE L'APPAREIL UN DISPOSITIF D'INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPérieURE À 3,5MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE.
LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHEMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.
$$
\begin{array}{l} L = m a r r o n \ \mathbf {N} = \text {b l e u} \ \oplus = \text {j a u n e - v e r t} \ \end{array}
$$
Le remplacement du câble d'alimentation doit être effectué par le fabricant ou par un SAV agréé afin d'éviter tout risque.

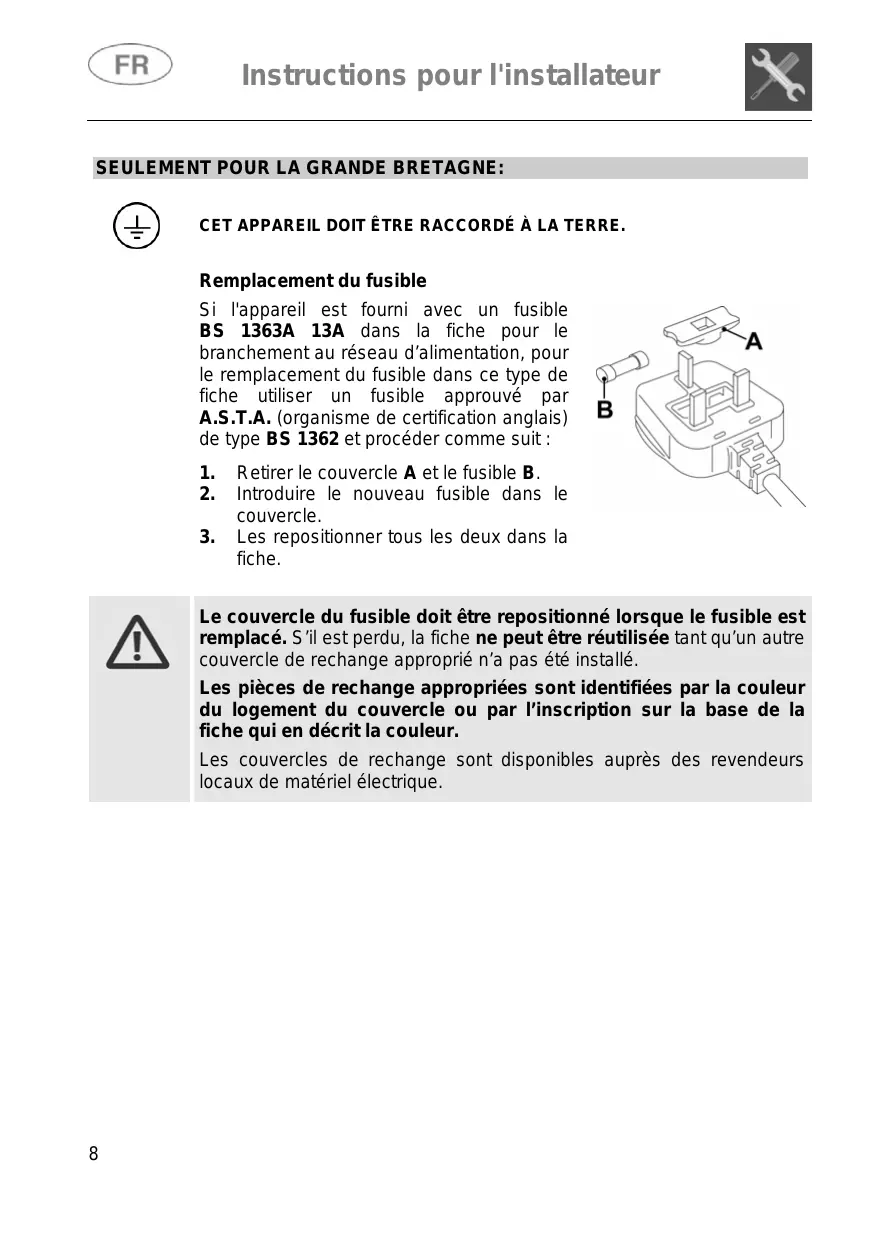

Remplacement du fusible
Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d'alimentation, pour le remplacement du fusible dans ce type de fiche, utiliser un fusible apprové par A. S. T. A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :
- Retirer le couvercle A et le fusible B.
- Introduire le nouveau fusible dans le couvercle.
- Les repositionner tous les deux dans la fiche.
Le couvercle du fusible doit être repositionné lorsque le fusible est remplaced. S'il est perdu, la fiche ne peut être réutilisée tant qu'un autre couvercle de rechange approprié n'a pas été installé.
Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l'inscription sur la base de la fiche qui en décrit la couleur.
Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

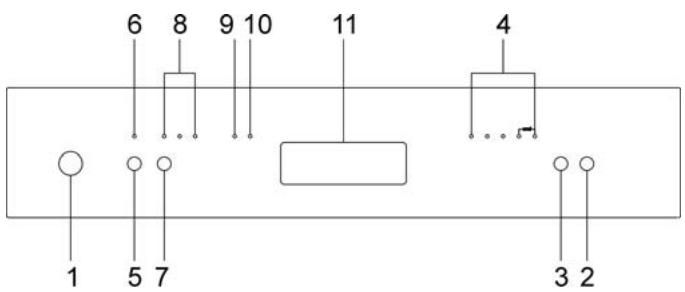

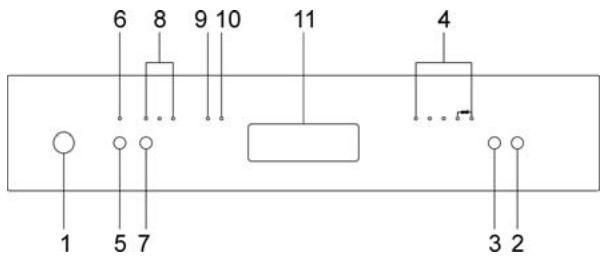

3.1 Le bandeau de commandes frontal
Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal. La programmation et le choix des options ne sont possibles qu'avec la porte fermée.
1 TOUCHE ON/OFF 2 TOUCHE MARCHE/PAUSE 3 TOUCHE SELECTION DES PROGRAMMES 4 VOYANTS PROGRAMMES 5 TOUCHE OPTION « 3/1 » (selon les modèles) 6 VOYANT OPTION « 3/1 » (selon les modèles) 7 TOUCHE RETARD PROGRAMME (selon les modèles) 8 VOYANTS RETARD PROGRAMME (selon les modèles) 9 VOYANT MANQUE DE SEL (selon les modèles) 10 (selon les modèles) 11 POIGNEE ENCASTRÉE POUR OUVERTURE PORTE
Configuration du programme de LAVAGE
Pour sélectionner le programme le plus approprié au type de linge à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature du linge et du degré de saleté.
| PROGRAMME | SELECTION | TYPE ET DEGRÉDE SALETEDE LA VAISSELLÉ | DÉROULEMENTPROGRAMME | DUREE | CONSOMMATION |
| MINUTES(2) | EAU LITRES (1) | ÉNERGIE KWh (2) |
| TREMPAGE | | CASSEROLES ETVAISSELEEN ATTENTE DE COMPLETERLE CHARGEMENT | Prélavage à froid | 15' | 6 | 0,03 |
| LEGÈR | | VAISSELLEDÉLICATE PEU SALE | Lavage à 45°C Rinçage à froidRinçage à 70°C Sèchage | 70' | 15 | 1,15 |
| ECO (*)EN 50242 | Eco | VAISSELLENORMALEMENTSALE, LAVEE TOUT DESUITE APRès L'UTILISATION | Lavage à 50°C Rinçage à froidRinçage à 66°C Sèchage | 180' | ** | ** |
| NORMAL | | CASSEROLES ETVAISSELLENORMALEMENTSALES, MÉME AVECDES RÉSIDUS SECS | Prélavage à froidLavage à 65°C Rinçage à froidRinçage à 70°C Sèchage | 100' | 20 | 1,40 |
| ULTRA CLEAN | 70°C | CASSEROLES ETVAISSELLTRÉSSALES, MÉME AVECDES RÉSIDUS SECS | Prélavage à 45°C Lavage à 70°C 2 rincçages à froidRinçage à 70°C Sèchage | 115' | 24 | 1,77 |
Effectuer le trempage uniquement en demi-charge.
Les options « 3/1 » (5) et DEPART DIFFÉRÉ (7) ne peuvent pas être utilisées avec le programme trempage.
( ) Programme de référence selon la norme EN 50242. (^ *) Voir étiquette énergie (1) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2. (2) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et de l'ambiance, du type et de la quantité de vaisselle.
Le programme ULTRA CLEAN termine par un rinçage antibactérien supplémentaire qui garantit une réduction des bactéries.
Si, au cours de cette phase du programme, la température n'est pas maintenue constante (par ex. pour l'ouverture de la porte ou à cause d'une panne de courant), les voyants des programmes (4) clignotent pour indiquer que l'action antibactérienne n'est pas garantie.
Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.
3.2 Programmes de lavage
Le lave-vaisse est doté d'un bandeau de commandes décrit au chapitre "3. Description des commandes", à partir desquels il est possible d'effectuer toutes les opérations d'allumage, d'extinction et de programmation.

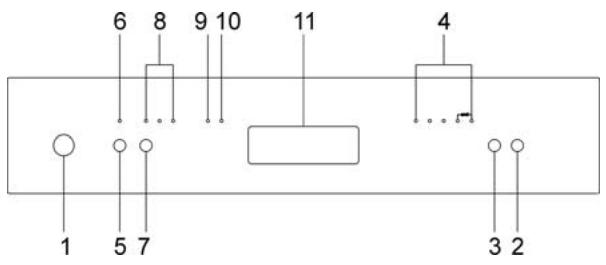

Avant de faire démarrer un programme de lavage, vérifier que :
Le robinet de l'eau soit ouvert. Il y a du sel régénérant dans le réservoir de l'adoucisseur. Il y a la dose adéquate de détergent dans le réservoir du distributeur sur la porte. Les paniers sont chargés correctement. Les bras de lavage tournent librement et sans obstacles. La porte du lave-vaiselle soit bien fermée.
Allumage
En pressant la touche ON/OFF (1), le lave-vaisselle s'allume. Les voyants donneront l'indication de l'état du lave-vaisselle.
Programmation
Les opérations de programmation ne sont possibles que si la porte est fermée. Avec la porte ouverte, les voyants PROGRAMMES (4) restent éteints.
Selection du programme
Presser la touche de SELECTION DES PROGRAMMES (3) plusieurs fois jusqu'à l'allumage du voyant correspondant au programme désiré.
Départ du programme
Pour permettre le démarrage du lave-vaiselle, presser la touche MARCHE/PAUSE (2) pendant quelques secondes, jusqu'à ce que le voyant du programme sélectionné commence à clignoter (bip de confirmation). Le déroulement du programme sera mis en évidence par le clignotement du voyant, pendant toute la durée du programme.
Fin du programme
La fin du programme est indiquée par un bref signal sonore et par le clignotement simultané des voyants des programmes n. 4 et 5 (marqués « end »).
Interruption d'un programme
Pour interrompre un programme en cours, procéder comme suit :
- presser la touche MARCHE/PAUSE (2), le voyant du programme en cours reste allumé (bip de confirmation);
- faire repartir le programme en pressant de nouveau la touche (2) jusqu'au redémarrage, ou changer ou annuler le programme (lire « CHANGER DE PROGRAMME », « ANNULER UN PROGRAMME »).
Changer de programme
Pour changer un programme en cours, il faut :
- interrompre le programme en cours (voir « INTERRUPTION D'UN PROGRAMME »);
- sélectionner le nouveau programme;
- faire partir le programme (voir « DEPART DU PROGRAMME »).
Annuler un programme
Pour annuler le programme, tenir pressée la touche MARCHE/PAUSE (2) jusqu'à l'interruption du programme (voyant allumé et bip de confirmation).
Presser de nouveau la touche (2) et la tenir pressée jusqu'à l'allumage des voyants n. 4 et 5 (marqués « end »).
L'eau de la cuve sera évacuée et le programme prendra fin au point où il avait été interrompu.
Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire partir le programme comme décrit au point « DEPART DU PROGRAMME ». Le programme reprendra du point où il a été interrompu.
Si la température dans la cuve est supérieure à 50°C, le programme commencera après environ 30 secondes.
TOUCHE OPTION "3/1
(présent seulement sur certains modules)
(disponible dans tous les programmes sauf le trempage)
En pressant la touche (5) on active l'option "3/1", confirmée par l'allumage du voyant correspondant. Cette option est étudiée pour l'utilisation de détergents (en poudre ou en pastilles) avec des substances intégrées qui remplacent le sel et le produit de rinçage, connus sur le marché sous le nom de « 3 en 1 » ou « triple effet »; dans ce cas, le lave-vaiselle utilisera le produit de façon optimale en évitant la consommation de sel et de produit de rinçage, éventuellement déjà présents dans le lave-vaiselle.
Remarque: si l'on sélectionne la touche "3/1", il est normal que les voyants Sel/produit de rincage restent allumés, si les bacs correspondants sont vides.
Départ différé
(présent seulement sur certains modules)
(disponible dans tous les programmes sauf le trempage)
Le bouton DÉPART DIFFÉRÉ (7) permet de retarder le début du programme de lavage de 3, 6, 9 heures. Cela permet de faire fonctionner le lave-vaisselle à l'horaire désiré. Le retard étant sélectionné, faire partir le programme (voir le paragraphe correspondant). Le lave-vaisselle effectuera un prélavage; une fois ce prélavage terminé, le « départ différé » programme commence (le voyant (8) correspondant au temps manquant au début du programme).
et le voyant (4) indiquant le programme sélectionné clignotent).
Conseils pour économiser de l'énergie !... et respecter l'environment
- Essayer d'utiliser le lave-vaiselle toujours en pleine charge.
- Ne pas rincer avant la vaisselle à l'eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge.
- Ne pas effectuer de rincages préliminaires.
- Raccorder le lave-vaiselle à une installation d'eau chaude jusqu'à 60°C (si disponible).
Pour réduire les consommations de détergent!... et respecter l'environnement
Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé:
- de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées; de ne pas verser le détergent directement sur la vaisselle.
Enlevement de la vaisselle
À la fin du programme de lavage, attendre au moins 20 minutes avant de pouvoir enlever la vaisselle de la cuve, de sorte qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.
4. Utilisation
Après avoir correctement installé le lave-vaisse, le préparer afin qu'il puisse entrer en fonction en effectuant les opérations suivantes:
- Régler l'adoucisseur d'eau;
- Introduire du sel régénérant;
- Introduire du produit de rinçage et du détergent.

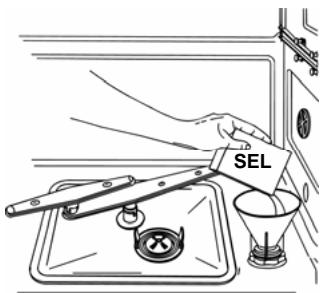

4.1 Utilisation de l'adoucisseur d'eau
La quantité de calcaire contenu dans l'eau (indice de dureté de l'eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipé d'un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l'eau les substances durcissantes.
Le lave-vaisselle est prédisposé en usine pour une dureté de niveau 3 (dureté moyenne 41-60°dF - 24-31°dH).
En utilisant de l'eau d'uneure moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Après avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'une montre et verser le sel en utilisant l'entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l'ouverture du goulot.
- À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un livre d'eau.
- ÀpRES chaque remplissage du réservoir, s'assurer que le bouchon soit soignement reférmé. Le mélange d'eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela comprométrait le fonctionnement de l'installation de ré génération. Dans ce cas la garantie ne serait plus valable.
- N'utiliser que du sel regénérant pour lave-vaiselles domestiques. Si on utilise du sel en pastilles, ne pas remplir complètement le réservoir.
- Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur.
- Lorsque cela est nécessaire, effectuer l'opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l'eau ; un séjour prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave-vaisselle n'est pas utilisé.
Faire attention à ne pas confondre l'emballage du sel avec celui du détergent : l'introduction de détergent dans le réservoir du sel endommagera l'adoucisseur.

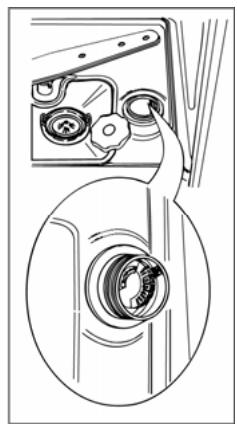

Réglage de l'adoucisseur
Le lave-vaisselle est doté d'un dispositif qui permet de personnaliser le réglage de l'adoucisseur en fonction de la dureté de l'eau du réseau.
Selon les modèles, le sélecteur qui agit sur le réglage peut être :
- dans l'embout en plastique qui se trouve sur le côté droit, à l'intérieur du lave-vaisseau;
- à l'intérieur de l'adoucisseur, juste sous le bouchon.
Les deux permettent le réglage sur 5 positions :
TABLEEAU DE LA DURETE DE L'EAU
| DURETÉ DE L'EAU | RéGLAGE |
| Duretés Allemandes (°dH) | Duretés Françaises (°dF) |
| 0 - 4 | 0 - 7 | Position N. 1 PAS DE SEL |
| 5 - 15 | 8 - 25 | Position N. 1 |
| 16 - 23 | 26 - 40 | Position N. 2 |
| 24 - 31 | 41 - 60 | Position N. 3 |
| 32 - 47 | 61 - 80 | Position N. 4 |
| 48 - 58 | 81 - 100 | Position N. 5 |
Demander les informations relatives au degré de dureté de l'eau à l'entreprise hydrique de distribution.

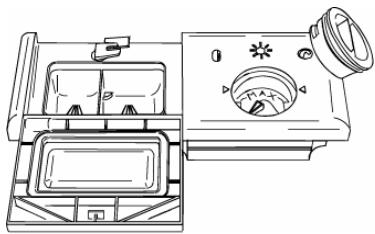

4.2 Utilisation du distributeur du produit de lavage et de rinçage
Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.
À l'exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose ajustée de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.
Le produit de rinceage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire; il est automatiquement ajouté à l'eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté interieur de la porte.
Pour ajouter le produit de rinceage:
Ouvrir la porte. - Tourner le couvercle du réservoir d' 1 / 4 de tour dans le sens contraire des aiguilles d'une montre et l'enlever. - Introduire le produit de rincege jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé près du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rincege lorsque l'indicateur optique devient clair ou lorsque le voyant du niveau de produit de rincege s'allume sur le bandeau frontal. - Remettre le couvercle et le tourner en sens horaire. - Nettoyer à l'aide d'un chiffon le produit de rincege éventuellement sorti car il pourrait produire de la mousse.
Réglage du DOSAGE du produit de rinçage
Le lave-vaisselle sort de l'usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l'intérieur du doseur sur la position nécessaire : la dose sera proportionnelle à la position du sélecteur.
Pour accéder au réglage du doseur, il est nécessaire de tourner le bouchon d'un quart de tour dans le sens contraire des aiguilles d'une montre et de l'enlever. - Tourner ensuite à l'aide d'un tournevis le sélecteur du dosage jusqu'à la position désirée. - Remettre le bouchon en le tournant en sens horaire.
La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. - Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.
Chargement du détergent
Pour ouvrir le couvercle du distributeur de détergent, appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage, le couvercle du distributeur sera ouvert automatiquement.
- Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartiment G/H (selon les modèles).
- N'utiliser que des détergents spécifiques pour lave-vaisse. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage. Garder les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.
- Ne pas utiliser de produits détergents de vaiselle que l'on utilise pour laver la vaisselle à la main car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.
- Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais représente par contre qu'un gaspillage.
- contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.
- Les détergents avec phosphates agissent plus sur les graisses et sur les amides au-delà de 60^.
- Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avec des programmes à 65°C. Pour la protection de l'environnement nous conseillons l'emploi de détergents sans phosphates ni chlore.
Pour l'utilisation de détergents avec sel et produit de rincege combinés, vérifier si le lave-vaisselle est équipé de la «touche option 3/1» en se reportant à la page «Description des commandes» et donc au paragraphe qui explique son utilisation.
Dans le cas contraire, il est conseillé d'utiliser des produits traditionnels (détergent, sel et produit de rincege séparés), car les produits «3/1» avec les cycles de lavage traditionnels pourraient donner des problèmes tels que traces blanchâtres, résultats de séchage médiocres, résidus sur la vaisselle.
L'introduction de détergent, même liquide, dans le réservoir du produit de rincege endommagera le lave-vaisselle.
4.3 Avertissements et conseils généraux
Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de suivre les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers.
Il n'existe généralement pas de limites quant au lavage de la vaisselle d'usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.
Avant de disposer la vaisselle dans les paniers, il est nécessaire :
- d'éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage;
- faire tremper les casseroles ou les poêles qui doivent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement; les placer ensuite dans le PANIER INFÉRIEUR.
Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représenté un gaspillage inutile d'eau.
Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représente un gaspillage inutile d'eau.
Une disposition correcte de la vaisselle assure de bons résultats de lavage.
Attention!
S'assurer que la vaisse soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement; - Ne pas introduire de petits objets dans les paniers; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage; - Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau; - Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu'ils se couvrent réciproquement; - Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.
S'ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisselle.
Vaisselle ne pouvant être lavée dans un lave-vaisselle :
- Casseroles et vaisselle en bois : elles peuvent s'abimer à cause des températures de lavage élevées;
- Objets d'artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager;
- Vaisselle en plastique: la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselet objets en cuivre, étain, zinc et laiton: elle tend à tacher;
- Argenterie : la vaisselle en argent peut se tacher;
- Verre et cristal: les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisseau. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages; pour ce type de matériaux, nous conseillons de plusieurs utiliser le programme le moins agressif du tableau des programmes;
- Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselles, même s'il peut arriver que leurs couleurs palissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.
4.4 Utilisation des paniers
Le lave-vaisselle a une capacité de 12 couverts, y compris le vaisselle de service.
PANIER inférieur
Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaisselle la plus "difficile" et la plus sale.
Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de disposer la vaisselle, les casseroles et les poèles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.
Avec supports fixes
Pour exploiter au maximum l'espace dans le panier lorsque l'on charge de la vaiselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.
Avec supports basculants
Chargement du PANIER inférieur
Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.
Exemples de chargement :

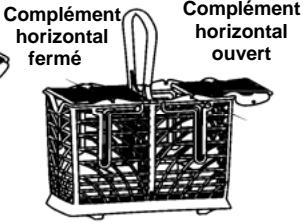

PANIER à couverts
On devrait disposer les couverts dans le panier de façon homogène, avec leur manche dirigée vers le bas et en faisant particulièrement attention à ne pas se blesser avec les lames des couteaux. Il est destiné à contenir toute sorte de couverts, à l'exception des couverts ayant une longueur telle qu'elle pourrait empêcher la rotation du bras de lavage supérieur. On peut disposer les cuillères, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention que la pointe des couteaux ne dépasse pas le panier.
Le lave-vaisse est équipé de deux paniers à couverts, solution qui permet d'en enlever un, en libérant de l'espace dans le panier inférieur, si les couverts sont peu nombreux.
Les paniers sont dotés d'un système exclusif avec tablettes rabattables indépendantes l'une de l'autre, qui permettent une série de combinaisons utiles afin de bien utiliser l'espace à disposition.
Compléments verticaux
Mouvement pour l'extraction des compléments
PANIER supérieur
Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d'une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus BASSE, on pourra également y charger des plats à condition que ces derniers soient peu sales.

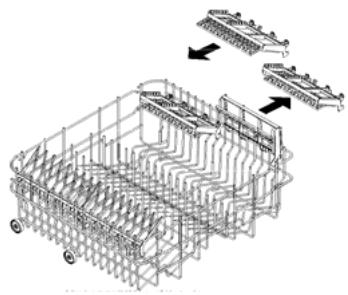

Le panier supérieur est doté (sur la gauche) de deux grilles en plastique rabattables pour laisser la place à des verres hauts, p. ex. verres à pied. Sur la droite se trouvent deux tablettes porte-couverts destinées aux couteaux et aux petites cuillers ; si elles ne sont pas utilisées, elles peuvent rester en position verticale et être accrochées au panier. Pour utiliser les espaces réservés aux petites cuillers, extraire la tablette comme indiqué dans les illustrations.
Chargement du PANIER supérieur
Mettre les assiettes tournées vers l'avant ; les tasses et les récipients creux seront placés avec l'ouverture tournée vers le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.
Exemples de chargement :
Réglage du PANIER supérieur
Le panier supérieur est réglable sur deux positions, selon les nécessités de l'utilisateur et en fonction de la hauteur de la vaisselle à laver dans le panier inférieur. Procéder de la façon suivante:
extraire le rail à glissière droit du panier; - enlever la butée en bout de rail en le décrochant comme indiqué sur la figure; pousser le rail pour libérer les roulettes; - introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré; - repositionner la butée dans sa position d'origine.

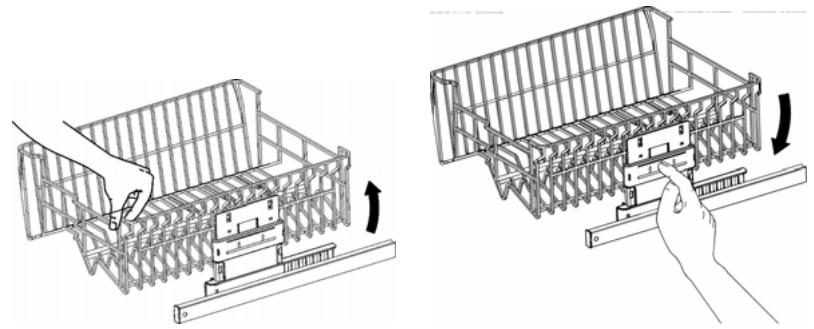

- extraire le panier en fin de course et en tirer vers le haut le côté droit. À ce point il sera possible de disposer des assiettes plus grandes dans le panier inférieur.
- Pour revenir à la position initiale, extraire une nouvelle fois le panier supérieur et appuyer sur le levier de déblocage.
Version C: le panier supérieur est réglable sur trois positions différentes des deux côtés. Le panier doit être au même niveau des deux côtés.

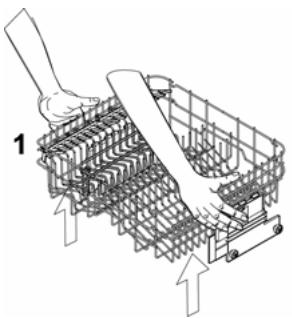

Pour lever le panier, le soulever en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée, tandis que pour le baisser, il faut tirer le levier de déblocage (2).
Ces opérations sont également possibles avec le panier charge ; dans ce cas, quand on le baisse, il est préférible de le retenir avec une main pour éviter des coups à la vaisselle.
5. Nettoyage et entretien
Avant d'effectuer l'entretien de l'appareil, enlever la fiche ou interrompre l'alimentation par le dispositif d'interruption omnipolaire.
Éviter l'emploi de détergents abrasifs ou acides.
Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l'aide d'un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d'étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l'eau.
Nettoyage du filtre d'arrivée d'eau
Le filtre d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. Après avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, stérer le filtre A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d'arrivée d'eau.
Nettoyage des BRAS de LAVAGE
Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d'eau et les réintroduire soigneusement dans leurs logements, en vérifier que leur mouvement circulaire ne soit en aucun cas entravé.
- Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R.
- Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu. Pour enlever le bras de lavage orbital il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d'eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés.
Nettoyage du GROUPE filtrant
- Il est opportun de contrôler périodiquement le microfiltre central C et, s'il le faut, le nettoyer. Pour l'enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut; pousser par en bas le filtre central D pour l'extraire du microfiltre;
- séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par les flèches; retirer le filtre central en le soulevant.
Instructions et conseils pour un BON entretien :
- Les filtres doivent être nettoyés à l'eau courante avec une brosse dure.
- Vérifier qu'il n'y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d'aspersion.
- Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaiselle ne peut pas fonctionner si les filtres sont engorgés.
- Remettre soigneusement les filtres dans leur logement afin d'éviter d'endommager la pompe de lavage.
Si le lave-vaisselle RESTE inutilisé pendant longtemps :
Effectuer le programme de trempage deux fois de suite. - Débrancher la fiche de la prise de courant. - Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage. - Remplir le doseur de produit pour le rinçage. Fermer le robinet d'eau.
Avant de réutiliser le lave-vaisselle apres un arrêt prolongé:
- Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie ; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.
Élimination de PETITS inconvénients
Dans certains cas, il est possible d'éliminer personnellement des eventuels inconveniens avec l'aide des instructions suivantes :
Si le programme ne démarre pas, vérifier que :
Le lave-vaisseau soit branché au réseau électrique; La distribution d'énergie électrique n'ait pas été interrompue; Le robinet d'eau soit ouvert; La porte du lave-vaisselle ait été correctement fermée.
Si de l'eau stagné dans le lave-vaisselle, vérifier que :
- le tuyau d'évacuation ne soit pas plié ; le siphon de vidange ne soit pas bouché ; les filtres du lave-vaiselle ne soient pas engorgés.
Si la vaisselle n'est pas propre, vérifier que :
le détergent ait été introduit en quantité suffisante; - il y ait du sel régénérant dans le réservoir spécifique; la vaisselle ait été disposée correctement; - le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle; - tous les filtres soient propres et correctement insérés dans leurs logements; les orifices de sortie d'eau des bras de lavage ne soient pas bouchés; - aucun objet n'ait bloqué la rotation des bras de lavage.
Si la vase ne s'est pas ou reste opaque, vérifier que :
- il y ait du produit de rinçage dans le distributeur spécifique ; le réglage de la distribution de ce produit soit correct ;
- le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).
Si la vaisselle présente des rayures, des taches... vérifier que :
le réglage du dosage du produit de rinçage ne soit pas excessif.
Si des traces de rouille sont visibles dans la cuve :
- La cuve est en acier inox résistant à la corrosion et donc des taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches, il existe dans le commerce des produits spécifiques.
- Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d'autres.
- Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.
Si, après l'application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.
ATTENTION: les interventions effectuées sur l'appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l'usager.
6. Guide de dépannage
Le lave-vaisse est en mesure de signaler une série de mauvais fonctionnements par l'allumage simultané de plusieurs voyants dont le sens est le suivant :
| ANOMALIE | DESCRIPTION |
| E1 | | | | Problème acquastopIntervention du système anti-debordement.Intervention en cas de fuites d'eau. S'adresser au service après-vente. |
| E2 | | | | Niveau de sécuritéIntervention du système qui limite le niveau d'eau dans le lave-vaisselle. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'adresser au service après-vente. |
| E3 | | | | Anomalie chauffage de l'eauLe chauffage de l'eau n'est pas effectué ou est effectué d'une façon anomale. Effectuer de nouveau le programme de lavage; si le problème persististe, s'adresser au service après-vente. |
| E4 | | | | Anomalie relevé de la température de l'eauInterrompré le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'adresser au service après-vente. |
| E5 | | | | Anomalie arrivée de l'eauL'arrivée de l'eau dans le lave-vaisselle ne fait pas ou se fait d'une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d'entrée de l'eau est ouvert et si le filtre n'est pas obstrué. Si le problème persististe, s'adresser au service après-vente. |
| E6 | | | | Anomalie évacuation de l'eauL'évacuation de l'eau ne se fait pas ou se fait d'une façon anomale. Vérifier que le tuyau d'évacuation ne soit pas plié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persististe, s'adresser au service après-vente. |
| ANOMALIE | DESCRIPTION |
| E7 | | | Eco | | end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end | Anomalie petite turbine La quantité d'eau chargée n'est pas mesurée de façon précise. Interrompore le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'accuser au service après-vente. |
| E8 | ○ | ○ | ○ | ○ | end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end | Anomalie système de lavage alterné Interrompore le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'accuser au service après-vente. |
| E9 | ○ | ○ | ○ | ○ | end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end end | Anomalie système d'arrivée de l'eau S'accuser au service après-vente. |
Voyant clignotant
Si une situation d'alarme se produit, la machine interrompt le programme de lavage.
- Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours.
- Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue, le programme reprend.
- L'alarme E7 est visualisée à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n'est pas compromis.
Permettre à "zero" une alarme, il faut:
ouvrir et fermer la porte ; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.
Si l'anomalie persiste, se mettre en contact avec le service assistance agréé.
| DONNÉES TECHNIQUES |
| Largeur | 597 ÷ 599 mm |
| Profondeur mesurée au profil externe du bandeau de commandes | Installation libre: 600 mmIntégrable: 570 mm |
| Hauteur (selon les modèles) | Installation libre: de 850 mm à 870 mmde 890 mm à 910 mmIntégrable: de 820 mm à 870 mnde 860 mm à 910 mm |
| Capacité | 12 Couverts standards |
| Pression eau d'alimentation | min. 0,05 - max. 0,9 MPa (min. 0.5 - max. 9 bars) |
| Données électriques | Voir plaque des caractéristiques |
Méthode pour hauteur du panneau de commandes ; faire correspondre l'index relatif à la valeur avec le profil supérieur de la porte en question ; tracer la positionnement des crochets de la porte
Palliers de sécurité pour empêcher
Le système est doté de sept palliers de sécurité pour éviter les fuites d'eau et protège ainsi le logement contre d'éventuels dégâts matériels. Si le tuyau d'arrêt d'eau n'est pas étanche ou si la machine fuit, ce dispositif arrête l'écoulement d'eau. Le boulter de sécurité qui contrôle l'arrêt d'eau est situé sur le tuyau et contient des parties électriques. Il ne faut donc pas le tremper dans l'eau. S'il est endommagé pour une raison quelconque, débranchez immédiatement l'appareil en retirant la prise.
Dispositif de blocage de fesu
Le tuyau d'alimentation est équipéd'un dispositif de blocage d'eau. Dans le cas où le tuyau intérieur devait se déteriorer à cause d'une usure naturelle, ce dispositif bloquera l'entrée d'eau. Cet inconvénient est signalé par l'apparition d'un secteur rouge dans la petite fenêtre "A". Dans ce cas fermez le robinet d'eau et remplacez le tuyau.
