GA-G41M-COMBO - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Chipset	Intel G41 Express
Socket processeur	LGA775
Processeurs compatibles	Intel Core 2 Quad, Core 2 Duo, Pentium Dual-Core, Celeron (45 nm et 65 nm)
FSB supporte	800 / 1066 / 1333 MHz
Slots memoire	2x DDR2 + 2x DDR3 (4 slots, un seul type a la fois)
Capacite RAM maximale	8 Go en DDR2 ou 4 Go en DDR3
Frequences DDR2 supportees	800 / 1066 MHz
Frequences DDR3 supportees	1066 / 1333 MHz
Slots d'extension	1x PCIe x16, 1x PCIe x1, 2x PCI 32 bits
Ports de stockage	4x SATA II (3 Gb/s), 1x IDE (PATA)
Ports USB	8x USB 2.0 (4 arriere + 4 via connecteurs internes)
Audio	Realtek ALC888, HD Audio 7.1 canaux
Reseau	Realtek Gigabit Ethernet, 1x RJ-45
Graphique integre	Intel GMA X4500, sortie VGA D-Sub
Format	Micro ATX, 244 x 210 mm
Alimentation	ATX 24 broches + connecteur P4 4 broches

FOIRE AUX QUESTIONS - GA-G41M-COMBO GIGABYTE

Quels processeurs sont compatibles avec la GIGABYTE GA-G41M-COMBO ?

Cette carte mère supporte les processeurs Intel au socket LGA775 : Core 2 Quad, Core 2 Duo, Pentium Dual-Core et Celeron (gravures 45 nm et 65 nm). Le bus frontal (FSB) supporté va de 800 à 1333 MHz. Les processeurs Core i (LGA1155, LGA1156) ne sont pas compatibles avec ce socket.

Peut-on utiliser de la DDR2 et de la DDR3 en même temps ?

Non, il est impossible de mélanger les deux types. La carte dispose de 2 slots DDR2 et 2 slots DDR3, mais vous devez choisir l'un ou l'autre. Installer des barrettes DDR2 et DDR3 simultanément empêche le démarrage du système.

Quelle est la capacité maximale de RAM acceptée ?

En DDR2, la carte accepte jusqu'à 8 Go (2 x 4 Go) aux fréquences 800 ou 1066 MHz. En DDR3, la capacité maximale est de 4 Go (2 x 2 Go) aux fréquences 1066 ou 1333 MHz. Un seul type de mémoire peut être utilisé à la fois.

Combien de ports SATA y a-t-il et quel est leur débit ?

La GA-G41M-COMBO dispose de 4 ports SATA II offrant un débit de 3 Gb/s chacun. Un connecteur IDE (PATA) est également présent pour les anciens disques durs ou lecteurs optiques.

La sortie vidéo intégrée Intel GMA X4500 est-elle utilisable directement ?

Oui. Si aucune carte graphique dédiée n'est installée dans le slot PCIe x16, la sortie VGA intégrée s'active automatiquement. Elle convient à un usage bureautique basique mais ne supporte pas DirectX 11 ni les jeux 3D récents.

Comment mettre à jour le BIOS de la GA-G41M-COMBO ?

Téléchargez le fichier BIOS correspondant à votre révision (1.3, 1.4 ou 2.0) sur le site officiel GIGABYTE. Utilisez l'utilitaire @BIOS sous Windows ou flashez via Q-Flash au démarrage depuis une clé USB. Ne coupez jamais l'alimentation pendant la mise à jour.

La carte mère est-elle compatible avec Windows 10 ou Windows 11 ?

Windows 10 32/64 bits fonctionne correctement sur cette carte. Windows 11 est incompatible : le processeur LGA775 ne figure pas dans la liste de compatibilité Microsoft et le TPM 2.0 est absent. Les pilotes chipset et audio sont disponibles sur le site GIGABYTE.

Combien de ports USB cette carte mère propose-t-elle ?

La GA-G41M-COMBO offre 8 ports USB 2.0 au total : 4 accessibles à l'arrière du boîtier et 4 via des connecteurs internes (headers) pour les façades. L'USB 3.0 n'est pas pris en charge par cette carte.

Que faire si l'ordinateur ne démarre pas ou n'affiche rien à l'écran ?

Vérifiez d'abord que la RAM est bien installée dans les bons slots (DDR2 ou DDR3, jamais les deux simultanément). Contrôlez le câblage des connecteurs 24 broches ATX et P4 4 broches. Si le problème persiste, retirez la pile CMOS pendant 30 secondes pour réinitialiser le BIOS.

Quelle alimentation électrique est nécessaire pour cette carte mère ?

Une alimentation ATX standard avec connecteur 24 broches et connecteur P4 4 broches 12V est requise. Une puissance de 300 à 400 W est généralement suffisante pour une configuration bureautique avec cette carte.

Quels connecteurs audio sont disponibles à l'arrière ?

Le codec Realtek ALC888 assure un son HD 7.1 canaux. A l'arrière se trouvent 3 prises jack 3,5 mm (Line-in, Line-out, Microphone). Un connecteur interne HD Audio permet de raccorder la prise audio en façade du boîtier.

Peut-on installer une carte graphique dédiée sur cette carte mère ?

Oui, le slot PCIe x16 accepte toute carte graphique PCIe moderne (dans la limite de l'alimentation disponible). L'installation d'une carte dédiée désactive automatiquement la sortie VGA intégrée Intel GMA X4500.

MODE D'EMPLOI GA-G41M-COMBO GIGABYTE

Carte mère à socket LGA775 pour les familles de processeurs Intel® Core™/Intel® Pentium® /Intel® Celeron®

Manuel d'utilisation

Rév. 1301

Chapitre 1 installation matérielle 3

1-1 Précautions d'installation 3 1-2 Spécifications du produit 4 1-3 Installation du processeur et de son dispositif de refroidissement. 7

1-3-1 Installation du processeur 7 1-3-2 Installation du dispositif de refroidissement de l'unité centrale. 9

1-4 Installation de la mémoire 10

1-4-1 Configuration de mémoire à canal double. 10 1-4-2 Installation d'une mémoire 11

1-5 Installation d'une carte d'extension 12 1-6 Connecteurs du panneau arriere 13 1-7 Connecteurs internes 14

• Pour en savoir plus sur ce produit, veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE.

1-1 Précautions d'installation

La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s'abîmer suite à une décharge électrostatique (ESD). Avant l'installation, lisez attentivement le manuel d'utilisation et suivez les procédures suivantes:

• Avant l'installation, ne pas retirer ou casser l'étiquette du numéro de série de la carte mère ou l'étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie.
• Toujours éteindre l'alimentation secteur en débranchant le cordon d'alimentation de la prise murale avant de installer ou d'enlever la carte mère ou autres composants matériels.
• Quand vous branchez les composants matériels sur les connecteurs internes de la carte mère, assurez-vous qu'ils sont branchés correctement et fermement.
• Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs métalliques.
• Il est préférible de porter une manchette à décharge electrostatique (ESD) lorsque vous manipulez des composants électroniques comme une carte mère, une unité centrale ou une mémoire. Si vous n'avez pas de manchette à décharge electrostatique, gardez les mains sèches et touchez d'abord un objet métallique pour éliminer l'électricité statique.
• Avant d'installer la carte mère, veuillez la placer au sommet d'un disque antistatique ou dans un conteneur de protection électrostatique.
• Avant de débrancher le cable d'alimentation électrique de la carte mère, assurez-vous que l'alimentation électrique a été coupée.
• Avant la mise sous tension, assurez-vous que la tension d'alimentation a été définie en fonction des normes locales relatives à la tension électrique.
• Avant d'utiliser le produit, veuillez vérifier que tous les câbles et les connecteurs d'alimentation de vos composants matériels sont connectés.
• Pour éviter d'endommager la carte mère, veuillez ne pas laisser de vis en contact avec les circuits de la carte mère ou ses composants. Assurez-vous qu'il n'y a pas de vis ou de composants métalliques restant placés sur la carte mère ou dans le boîtier de l'ordinateur.
• Veuillez ne pas placer le système de l'ordinateur sur une surface inégale.
• Veuillez ne pas placer le système de l'ordinateur dans un environnement à température élevée.
• N'allumez pas l'ordinateur pendant la procédure d'installation, vous pourriez endommager les composants du système et créer un risque de blessure à l'utilisateur.
• Si vous n'êtes pas sûr(e) des étapes d'installation ou si vous rencontrez des problèmes quant à l'utilisation du produit, veuillez consulter un informaticien agréé.

1-2 Spécifications du produit

Proesseur	Support pour un processeur Intel® Core™ 2 Extreme/Intel® Core™ 2 Quad / Intel® Core™ 2 Duo/Intel® Pentium®/Intel® Celeron® dans la boîte du LGA775(Visitez le site Web de GIGABYTE pour voir la dernière liste des processeursupportés).Mémoire cache L2 en fonction du processeur
Bus latéral avant	1333/1066/800 MHz FSB
Jeu de puce	Pont Nord: Jeu de puce Intel® G41 ExpressPond Sud: Intel® ICH7
Mémoire	DDR3:- 2 x Support DDR3 DIMM 1,5V prénant jusqu'à 4 GB de mémoire système en charge (Remarque 1)- Architecture de mémoire à canaux doubles- Compatible avec les modules de mémoire DDR3 1333 (O.C.)/1066/800 MHzDDR2:- 2 x supports DIMM DDR2 1,8V prénant en charge jusqu'à 8 GB demémoire système (Remarque 1)- Architecture de mémoire à canaux doubles- Prise en charge des barrettes de mémoire DDR2 1066(O.C.)/800/667 MHz(Remarque: Mixed mode, populating DDR2 and DDR3 memory modulessimulta-neously is not supported. Allez sur le site Web de GIGABYTE pour lesdernières vitesses et modules de mémoire supportés)
Graphiquesintérês	Pont nord:- 1 x Port D-Sub
Audio	Codec VIA VT1708SSon haute définition2/4/5.1-canauxSupporte la sortie S/PDIFPrise en charge pour CD In
LAN	1 x Puce Atheros AR8151 (10/100/1000 Mbits)
Fentesd'extension	1 x fente PCI Express x16, marchant à x161 x fente PCI Express2 x fentes PCI
Interface d'estockage	Pond Sud:- 1 x connecteur IDE prénant en charge ATA-100/66/33 et jusqu'à 2périphériques IDE- 4 x connecteurs SATA 3Go/s, permettant de connecter jusqu'à 4 dispositiFSATACo/sPuce iTE IT8718F:- 1 x connecteur de lecteur de disquettes prénant en charge jusqu'à 1lecteur de disquettes
USB	Pond Sud- Jusqu'à 8 ports USB2.0/1.1 (4 sur le panneau arrêté, 4 via les bracketsUSB connectés aux connecteurs internes USB)
Connecteurs internes	1 x connecteur d'alimentation principal ATX 24 broches 1 x connecteur d'alimentation à 4 broches ATX 12V 1 x connecteur de lecteur de disquettes 1 x connecteur IDE 4 x connecteurs SATA 3Go/s 1 x connecteur de ventilateur du processeur 1 x connecteurs de ventilateur du système 1 x connecteur du panneau avant 1 x connecteur audio du panneau avant 1 x connecteur d'entrée CD 1 x connecteur de sortie S/PDIF 2 x connecteurs USB 2.0/1.1 1 x connecteur de port série 1 x cavalier d'effacement du CMOS
Connecteurs du panneau arrêté	1 x port clavier PS/2 1 x port souris PS/2 1 x port parallele 1 x port série 1 x port D-Sub 4 x ports USB 2.0/1.1 1 x ports RJ-45 3 x Jacks audio (Entrée ligne/Sortie ligne/Microphone)
Contrôleur E/S	iTE IT8718F
Moniteur matériel	Détection de tension du système Détection de température du processeur/du système Détection de vitesse de ventilateur CPU/système Alerte de surchauffe CPU Alerte de panne ventilateur CPU/Système Contrôle de vitesse de ventilateur CPU (Remarque 2)
BIOS	2 x 8 Mbit flash Utilisation de AWARD BIOS agrêté Prise en charge de DualBIOSTM PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Fonctions uniques

Prise en charge de @BIOS Prise en charge de Q-Flash Prise en charge de Xpress BIOS Rescue Prise en charge de Center de Download Prise en charge de Xpress Install Prise en charge de Xpress Recovery 2 Prise en charge de EasyTune (Remarque 3) Prise en charge de Easy Energy Saver (Remarque 4) Prise en charge de SMART Recovery Prise en charge de Auto Green Prise en charge de ON/OFF Charge Prise en charge de Q-Share

Logiciel intégré

Norton Internet Security (version OEM)

Système d'exploitation

Prise en charge de Microsoft® Windows® 7/Vista/XP

Facteur de forme

(Remarque 1) En raison de la limitation du système d'exploitation Windows à 32 bits, quand plus de 4 GB de mémoire physique est installé, le volume réel de la mémoire affiché est inférieur à 4 GB. (Remarque 2) Si la fonction de contrôle de la vitesse du ventilateur du CPU est prise en charge dépendra du refroidisseur de processeur que vous installerez. (Remarque 3) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de cartes mère. (Remarque 4) À cause des limitations du matériel, vous devez installer une unité centrale Intel® Core™ 2 Extreme/Core™ 2 Quad/Core™ 2 Duo/Pentium Dual-Core/Celeron Dual-Core/Celeron 400 Series pour activer le support de la fonction Economie facile d'énergie.

1-3 Installation du processeur et de son dispositif de refroidissement

Lisez les lignes directrices qui suivent avant de commencer à installer le processeur:

• Veuillez vous assurer que la carte mère prend en charge l'unité centrale.
• (Allez sur le site Web de GIGABYTE pour voir la liste des unités centrales les plus récentes prisées en charge.)
• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant avant d'installer l'unité centrale afin de prévenir tout endommagement du matériel.
• Localisez la broche un de l'unité centrale. Le processeur ne peut pas être insérée si elle est orientée de manière incorrecte. (Ou vous pouvez repérer les encoches sur les deux côtés du processeur et les clés d'alignement sur le support du processeur.)
• Appliquez une couche fine égale de graisse thermique sur la surface de l'unité centrale.
• Ne pas mettre l'ordinateur sous tension si le dispositif de refroidissement de l'unité centrale n'est pas installé, autrement il peut se produire une surchauffe et un endommagement de l'unité centrale.
• Veuillez régler la fréquence hôte de l'unité centrale pour correspondre aux specifications de l'unité centrale. Il est déconseilé de régler la fréquence du bus système sur une valeur supérieure aux specifications matérielles, car cela ne correspond pas aux normes requises pour les périphériques. Si vous souhaitez régler la fréquence sur une valeur supérieure aux specifications appropriées, veuillez ce faire en fonction des specifications de votre matériel, notamment celles du processeur, de la carte graphique, de la mémoire, du disque dur, etc.

1-3-1 Installation du processeur

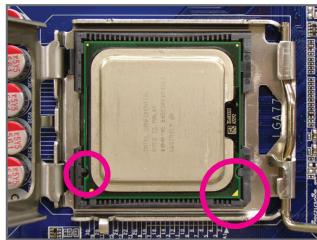

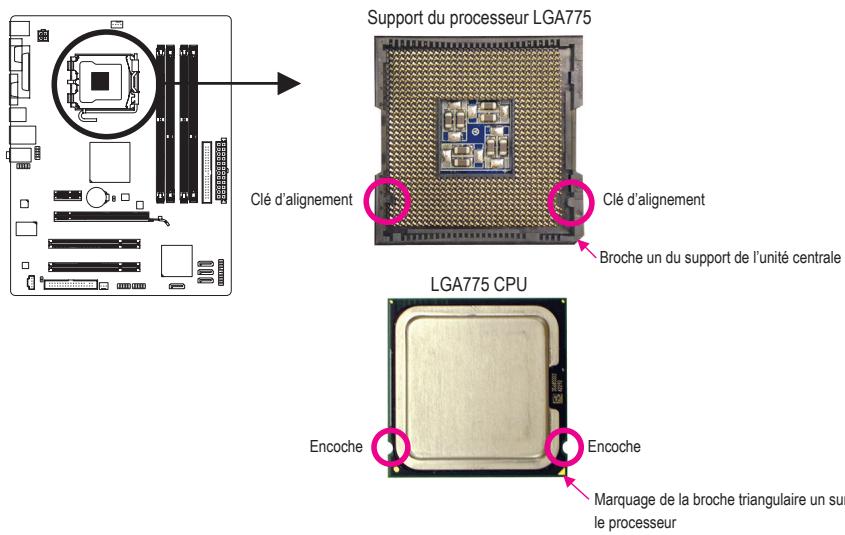

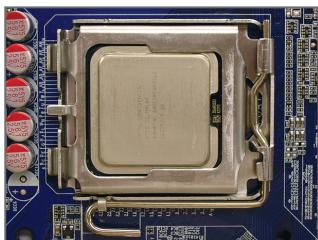

A. Localisez les clés d'alignement sur le socket d'unité centrale de la carte mère et les encoches sur le processeur.

B. Suivez les étapes ci-dessous pour installer correctement le processeur dans le socket de l'unité centrale de la carte mère.

Avant d'installer l'unité centrale, assurez-vous de toujours éteindre l'ordinateur et de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout endommagement de l'unité centrale.

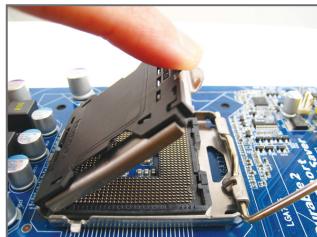

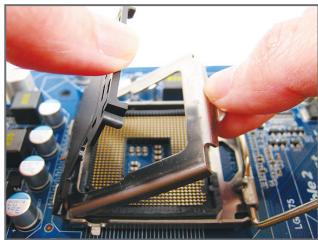

Etape 1: Redresse complètement le levier du support de l'unité centrale.

Etape 3: Enlevez le couvercle de protection de la prise sur le plateau frontal. (Pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise quand le processeur n'est pas installé)

Etape 5: Une fois que l'unité centrale est correctement insérée, veuillez replacer la plaque de chargement et repousser le levier du support de l'unité centrale à sa position d'origine.

Etape 2: Retirez le couvercle de protection de la prise de la plaque de chargement. (NE touchez PAS les contacts des de la prise)

Étape 4: Tenez l'unité centrale avec le pouce et l'index. Alignez le marquage de la broche un (triangle) de l'unité centrale sur le coin de la broche un du support de l'unité centrale (ou vous pouvez aligner les encoches de l'unité centrale sur les clés d'alignement du support) et insérez délicatement l'unité centrale en position.

1-3-2 Installation du dispositif de refroidissement de l'unité centrale

Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l'unité centrale sur la carte mère. (La procédure suivante utilise le dispositif de refroidissement encadré Intel® comme dispositif de refroidissement d'exemple.)

Étape 1: Appliquez une couche fine homogène de graisse thermique sur la surface de l'unité centrale installée.

Etape 3: Placez le dispositif de refroidissement au sommet de l'unité centrale, en alignant les quatre broches à pousser à travers les orifices de broche sur la carte mère. Appuyez vers le bas pour pousser les broches à pousser diagonalement.

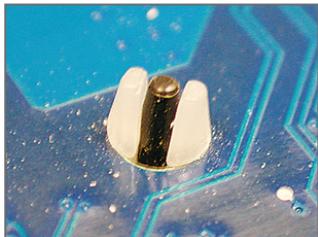

Etape 5: Après l'installation, vérifie le dos de la carte mère. Si la broche à poussoir est insérée comme dans l'illustration ci-dessus, l'installation est terminée.

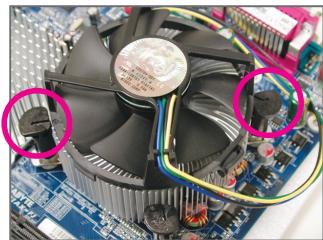

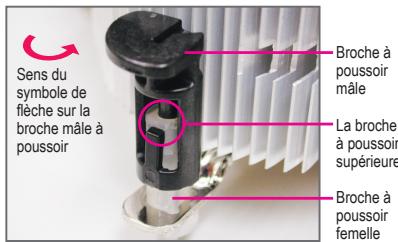

Etape 2: Avant d'instruire le dispositif de refroidissement, notez le sens du symbole de la flèche sur la broche à pouvoir mâle. (En faisant tourner la broche à pouvoir dans le sens de la flèche pour retarder le dispositif de refroidissement, dans le sens contraire pour l'instruire.)

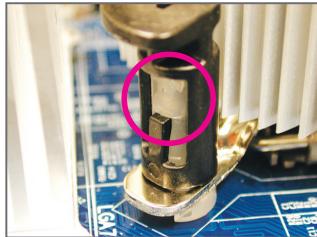

Etape 4: Vous nevez entendre un "déclic" lorsque vous poussez chaque broche à pouvoir. Veuillez vous assurer que les broches à pouvoir mâle et femelle se rejoignent fermement. (Référez-vous à l'installation du dispositif de refroidissement de votre unité centrale pour des instructions sur l'installation du dispositif de refroidissement).

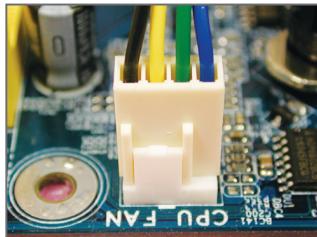

Étape 6: Pour finir, veuillez connecter le connecteur d'alimentation du dispositif de refroidissement de l'unité centrale à l'embête du ventilateur de l'unité centrale (CPU_FAN) sur la carte mère.

Soyez extrêmement prudent(e) lorsque vous retirez le dispositif de refroidissement de l'unité centrale, car la graisse/bande thermique entre le dispositif de refroidissement de l'unité centrale et l'unité centrale peut adhérer à cette première. Un mauvais retrait du dispositif de refroidissement de l'unité centrale peut endommager cette dernière.

1-4 Installation de la mémoire

Lisez les lignes directrices suivantes avant de commencer à installer la mémoire:

• Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d'utiliser une mémoire de mêmes capacité, marque, vitesses et puces. (Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés)
• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant avant d'installer l'unité centrale afin de prévenir tout endommagement du matériel.
• Les modules de mémoire possèdent une conception d'insertion à sécurité intégrée. Un module de mémoire peut être installé dans un sens seulement. Si vous n'arrivez pas à insérer le module, veuillez changer de sens.

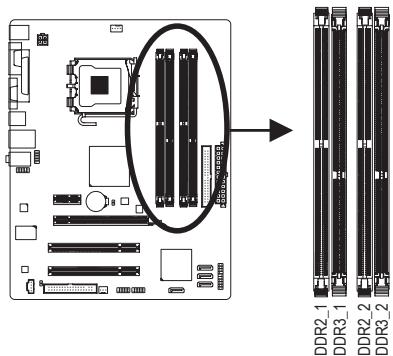

1-4-1 Configuration de mémoire à canal double

Cette carte mère possède deux fentes de mémoire DDR2 et deux fentes de mémoire DDR3 et prend en charge la technologie Canal double. Après installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L'activation du mode de mémoire à canal double doublera la largeur de bande de la mémoire.

Les deux fentes de mémoire DDR3 (DDR3_1, DDR3_2) sont divisées en deux canaux, chaque canal possédant une fente de mémoire comme suit:

Canal 0: DDR3_1

Canal 1: DDR3_2

Les deux fentes de mémoire DDR2 (DDR2_1, DDR2_2) sont divisées en deux canaux, chaque canal possédant une fente de mémoire comme suit:

Canal 0: DDR2_1

Canal 1: DDR2_2

Configuration de mémoire à canal double ddr3/ddr2:

A cause des limites de la puce, lisez les instructions suivantes avant d'installer la mémoire en mode canal double.

1. Le mode à canal double ne sera actif que si un module de mémoire DDR3/DDR2 est installé.
2. Lors de l'activation du mode à canal double avec deux modules de mémoire, il est conseillé d'utiliser une mémoire de capacité, marque, vitesse et puce identiques.

1-4-2 Installation d'une mémoire

Avant d'installer un module de mémoire, assurez-vous d'éteindre l'ordinateur et de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire.

Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR.

Veuillez ne pas installer des barrettes DIMM DDR sur cette carte mère.

L'utilisation des modules de mémoire DDR2 et DDR3 en même temps n'est pas supportée.

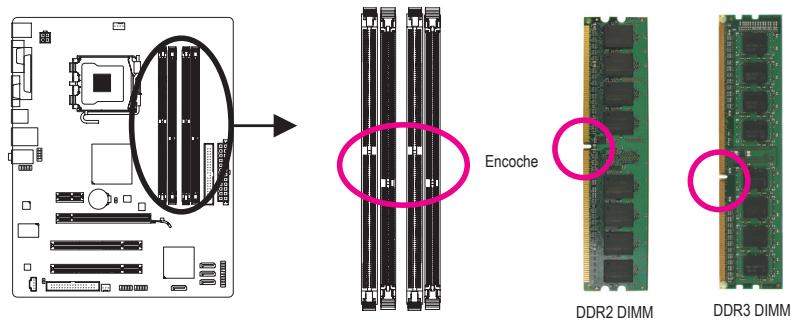

Un module de mémoire DDR3/DDR2 possède une encoche pour être inséré dans un sens uniquement. Suivez les étapes ci-dessous pour installer correctement vos modules de mémoire dans les supports de la mémoire.

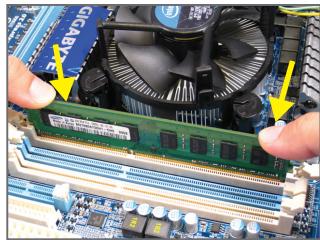

Étape 1:

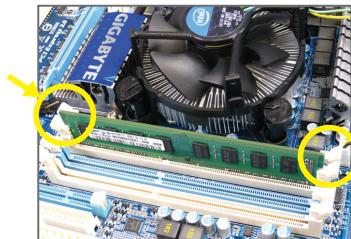

Notez l'orientation du module de la mémoire. Ecartez les agrafes de butée des deux extrémités du support mémoire. Placez le module de mémoire sur le support. Comme illustré dans la figure de gauche, placez les doigts sur le bord supérieur de la mémoire, poussez-la vers le bas et insérez-la verticalement dans le support mémoire.

Etape 2 :

Les clips des deux côtés de l'emplacement devraient automatiquement se fermer lorsque le module de mémoire est correctement inséré.

1-5 Installation d'une carte d'extension

Lisez les lignes directrices suivantes avant de commencer à installer une carte d'extension:

• Veuillez vous assurer que la carte mère prend en charge la carte d'extension. Lisez attentivement le manuel fourni avec votre carte d'extension.
• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant avant d'installer une carte d'extension, afin de prévenir tout endommagement du matériel.

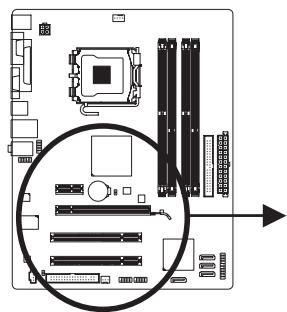

Fente PCI Express x1

Fentes PCI Express x16

Fente PCI

Suivez les étapes ci-dessous pour installer correctement votre carte d'extension dans la fente d'extension.

1. Localisez une fente d'extension qui prend votre carte en charge. Retirez le couvercle métallique de la fente du panneau arrière du châssis.
2. Alignez la carte sur la fente et appuyez sur la carte vers le bas jusqu'à ce qu'elle soit en place dans la fente.
3. Assurez-vous que les contacts métalliques sur la carte sont totalement insérés dans la fente.
4. Sécurisez le support métallique de la carte au panneau arrière du châssis avec une vis.
5. Avec avoir installé toutes les cartes d'extension, remplacez le(s) couvercle(s) du châssis.
6. Allumez l'ordinateur. Si nécessaire, allez dans la configuration BIOS pour effectuer des changements de BIOS nécessaires pour votre ou vos cartes d'extension.
7. Installez le pilote fourni avec la carte d'extension dans votre système d'exploitation.

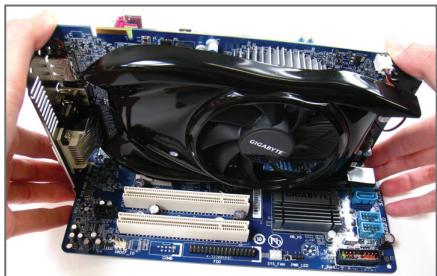

Exemple: Installation et retrait d'une carte graphique PCI Express:

• Installation d'une carte graphique: Poussez gentiment vers le bas sur le bord supérieur de la carte jusqu'à ce qu'elle soit complètement insérée dans la fente PCI Express. Assurez-vous que la carte soit bien fixée dans la fente et ne pivote pas.

• Enlèvement de la carte: Poussez gentiment vers l'arrière le levier sur la fente et ensuite levez tout droit la carte en dehors de la fente.

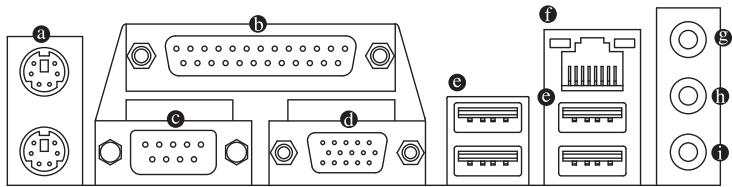

1-6 Connecteurs du panneau arrêté

Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour connecter un clavier PS/2.

Port parallèle

Utilisez le port parallèle pour connecter des appareils comme une imprimante, un scanner, etc. Le port parallèle est aussi appelé un port d'imprimante.

Utilisez le port série pour connecter des appareils comme une souris, un modem ou des autres périphériques.

Le port D-Sub supporte un connecteur D-Sub à 15 broches. Connectez un moniteur qui prend en charge une connexion D-Sub sur ce port.

• Port USB

Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.

• Port LAN rj-45

Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gbps. Ce qui suit décrit les états des DEL du port LAN.

DEL de connexion/ DEL de Vitesse d'activité Port LAN

DEL de connexion/DEL de vitesse:

Etat	Description
Orange	Débit de 1 Gbps
Vert	Débit de 100 Mbps
Eteinte	Débit de 10 Mbps

DEL d'activité:

Etat	Description
Clignote	Transmission de données ou réception en cours
Eteinte	Aucune transmission de données ou réception en cours

Entrée de ligne (bleu)

La prise de l'entrée ligne par défaut. Utilisez ce connecteur audio pour des périhériques à entrée de ligne comme un lecteur optique, un walkman, etc.

Le connecteur de sortie de ligne par défaut. Utilise ce connecteur audio pour des écouteurs ou un haut-parleur à deux canaux. Ce connecteur peut servir à brancher des haut-parleurs avant dans une configuration audio à un canal 4/5.1

Connecteur d'entrée MIC (rose)

La prise de l'entrée MIC par défaut. Le microphone se connecte à ce connecteur.

• Lorsque vous enlevez le cable relié au connecteur du panneau arrêté, enlevez d'abord le cable de l'appareil puis de la carte mère.
• Lorsque vous enlevez le cable, tirez tout droit pour le sortir du connecteur. Pour éviter un court-circuit électrique à l'intérieur du connecteur du cable, ne le balancez pas d'un côté à l'autre.

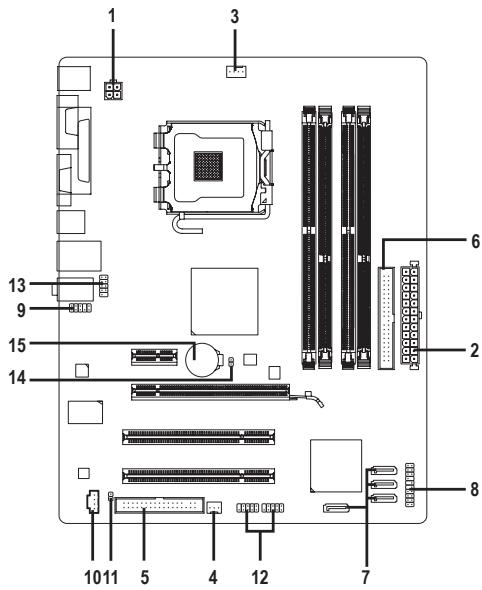

1-7 Connecteurs internes

Lisez les lignes directrices suivantes avant de connecter des périphériques externes:

Assurez-vous d'abord que vos périhériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter. - Avant d'installer les périhériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter d'endommager les périhériques. - Après avoir installé le périhérique et avoir allumé l'ordinateur, assurez-vous que le cable du périhérique a été correctement branché au connecteur sur la carte mère.

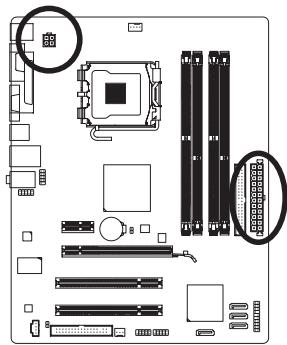

1/2) Atx_12v/atx (connecteur d'alimentation 2X2 12V et connecteur d'alimentation principale 2X12)

Avec l'utilisation du connecteur d'alimentation, l'alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d'alimentation, veuillez d'abord vous assurer que l'alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d'alimentation possède une conception à sécurité intégrée. Branchez le câble d'alimentation électrique au connecteur d'alimentation dans le bon sens. Le connecteur d'alimentation de 12V fournit du courant à l'unité centrale principalement. Si le connecteur d'alimentation de 12V n'est pas branché, le système ne démarrera pas.

Il est conseillé d'utiliser une alimentation électrique capable de soutenir une haute consommation d'énergie (500W ou plus) pour satisfaire aux conditions d'extension. Si vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut aboutir à un système instable ou incapable de démarrer.

ATX_12V:

Broche N.	Définition
1	MASSE
2	MASSE
3	+12V
4	+12V

ATX:
Broche N.	Définition	Broche N.	Définition
1	3,3V	13	3,3V
2	3,3V	14	-12V
3	MASSE	15	MASSE
4	+5V	16	PS_ON (Marche/Arrêt doux)
5	MASSE	17	MASSE
6	+5V	18	MASSE
7	MASSE	19	MASSE
8	Bonne tension	20	-5V
9	5VSB (veille +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Seulement pour ATX à 2x12 broches)	23	+5V (Seulement pour ATX à 2x12 broches)
12	3,3V (Seulement pour ATX à 2x12 broches)	24	MASSE (Seulement pour ATX à 2x12 broches)

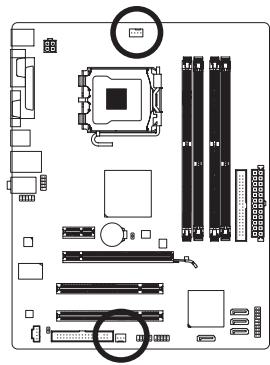

3/4) CPU_FAN/sys_fan (connecteurs des ventilateurs)

La carte mère possède un connecteur de ventilateur d'unité centrale à 4 broches (CPU_FAN) et un connecteur de ventilateur du système à 3 broches (SYS_FAN). La plupart des connecteurs des ventilateurs possèdent une conception d'insertion à sécurité intégrée. Lors de la connection d'un câble de ventilateur, assurez-vous de le connecter dans l'orientation correcte (Le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l'unité centrale, ce qui nécessite d'utiliser un ventilateur d'unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d'installer un ventilateur système à l'intérieur du chassis.

CPU_FAN:

Broche N.	Définition
1	MASSE
2	+12V
3	Capteur
4	Commande de vitesse

SYS_FAN:

Broche N.	Définition
1	MASSE
2	+12V
3	Capteur

• Veillez à connecter les câbles de ventilateur aux connecteurs de ventilateurs pour éviter à votre unité centrale et au système de surchauffer. Une surchauffe risque d'endommager l'unité centrale ou le système peut tomber en panne.
• Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de couvercle de cavalier sur les en-têtes.

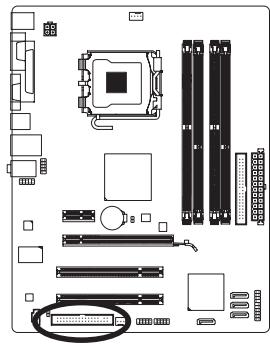

5) FDD (connecteur du lecteur de disquettes)

Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en charge sont les suivants: 360 KB, 720 KB, 1,2 MB, 1,44 MB et 2,88 MB. Avant de connecter un lecteur de disquette, assurez-vous de localiser la broche 1 du connecteur et le câble du lecteur de disquette. La broche 1 du câble est de façon typique désignée par une bande de couleur différente. Pour acheter le câble de lecteur de disquette optionnel, veillez prendre contact avec votre détaillant.

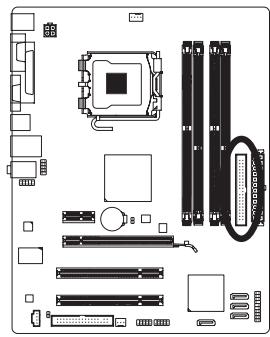

6) IDE (connecteur IDE)

Le connecteur IDE prend en charge jusqu'à deux périphériques IDE, comme des disques durs et des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez connecter deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (Pour des informations sur la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.)

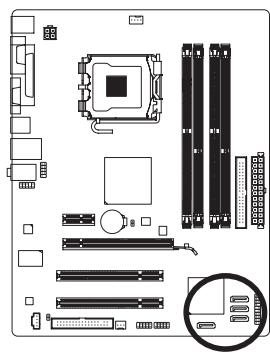

7) Sata2_0/1/2/3 (connecteurs SATA 3gb/s)

Les connecteurs SATA sont conformes à la norme SATA 3Go/s et sont compatibles avec la norme SATA 1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA.

Broche N.	Définition
1	MASSE
2	TXP
3	TXN
4	MASSE
5	RXN
6	RXP
7	MASSE

Veuillez raccorder l'extrémité en L du câble SATA à votre disque dur SATA.

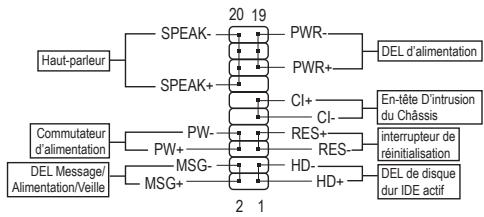

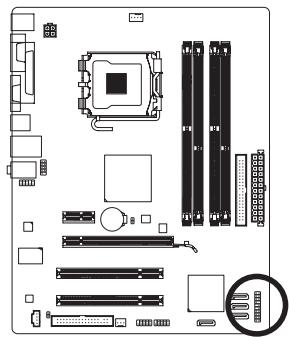

8) F PANEL (connecteur du panneau avant)

Connectez le commutateur d'alimentation, le commutateur de réinitialisation, les haut-parleurs et le témoin d'état système sur le panneau avant du châssis à cet en-tête en fonction des allocations de broches représentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles.

• MSG/PWR (DEL de message / Alimentation / Sommeil):

Etat du système	DEL
S0	Allumée
S1	Clignote
S3/S4/S5	Eteinte

Se connecte à l'indicateur d'état d'alimentation sur le panneau avant du châssis. La DEL est allumée quand le système est en cours de fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1. La DEL est éteinte quand le système est en état de sommeil S3 /S4 ou hors tension (S5).

• PW (Interrupteur d'alimentation):

Connecte le commutateur d'alimentation sur le panneau avant du chassin. Vous pouvez configurer la façon d'éteindre votre système à l'aide du commutateur d'alimentation (référez-vous au chapitre 2, "Configuration BIOS", "Configuration de la gestion de l'alimentation" pour plus d'informations).

• SPEAK (Haut-parleur):

Connecte le haut-parleur sur le panneau avant du châssin. Le système fait un rapport sur l'état de démarrage du système en émettant un code bip. Un simple bip court sera émis si aucun problème n'est détecté au démarrage du système. Si un problème est détecté, le BIOS peut émettre des bips de formes différentes pour indiquer le problème. Référez-vous au chapitre 5 “Dépannage” pour des informations sur les codes de bips.

• HD (DEL d'activité du disque dur IDE):

Connecte la DEL d'activité du disque dur sur le panneau avant du chassin. La DEL est allumée quand le disque dur est en train de lire ou d'écrire des données.

• RES (Interrupteur de réinitialisation):

Connecte le commutateur de réinitialisation sur le panneau avant du châssin. Appuie sur le commutateur de réinitialisation pour redémarrer l'ordinateur si ce dernier gèle et n'effectue pas un redémarrage normal.

CI (En-tête d'intrusion du châssis):

Connectez au capteur/détecteur d'ouverture du chassin qui peut détecter si le couvercle du chassin a été ouvert. Cette fonction nécessite un chassin avec capteur/détecteur d'ouverture du chassin.

La conception du panneau avant peut différer en fonction du chassin. Un module de panneau avant se compose principalement d'un commutateur d'alimentation, d'un commutateur de réinitialisation, d'une DEL d'alimentation, d'une DEL d'activité du disque dur, de haut-parleur, etc. Quand vous connectez le module du panneau avant de votre chassin à cet connecteur, veillez à ce que les allocations des câbles et des broches correspondent bien.

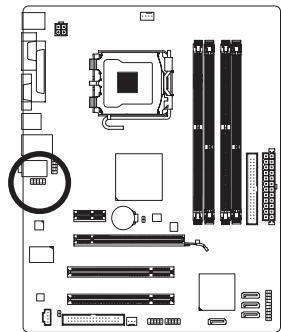

9) Faudio (connecteur du panneau avant)

Le connecteur audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC'97. Vous pouvez connecter le module audio du panneau avant de votre chassin à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l'en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et le connecteur de la carte mère empêchera le périphérique de fonctionner, voir l'endommagera.

Pour le son HD du panneau avant:

Broche N.	Définition
1	MIC2_L
2	MASSE
3	MIC2_R
4	-ACZ_DET
5	LINE2_R
6	MASSE
7	FAUDIO_JD
8	Pas de broche
9	LINE2_L
10	MASSE

Pour le son AC'97 du panneau avant:

Broche N.	Définition
1	MIC
2	MASSE
3	Alimentation MIC
4	NC
5	Sortie de ligne (D)
6	NC
7	NC
8	Pas de broche
9	Sortie de ligne (G)
10	NC

Le connecteur audio en face avant prend en charge l'audio HD par défaut. Si vous chassaiss possède un module son AC'97 de panneau avant, référez-vous aux instructions sur la façon d'activer la fonctionnalité AC'97 via le logiciel audio dans le chapitre 5, "Configuration audio à un canal 2/4/5.1/7.1" - Les signaux audio sont présents simultanément sur les deux connexions audio en face avant et en face arrière. Si vous pouze couper le son du panneau audio arrière (pris en charge uniquement lors de l'utilisation d'un module audio de panneau avant HD), consultez le chapitre 5, "Configuration 2/4/5.1/7.1-Chaîne audio." - Certains châssis fournissant un module audio de face avant disposant de connecteurs séparés sur chaque fil, au lieu d'une fiche unique. Pour des informations sur la connexion d'un module audio du panneau avant qui possède différentes allocations de câbles, veuillez contacter le fabricant du châssis.

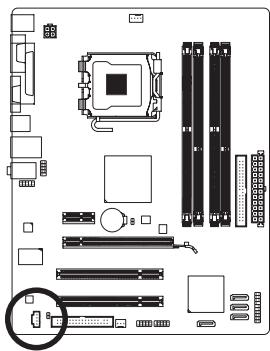

10) CD_IN (connecteur d'entrée CD)

Vous pouvez connecter le câble audio fourni avec votre lecteur optique à l'en-tête.

Broche N.	Définition
1	CD-L
2	MASSE
3	MASSE
4	CD-R

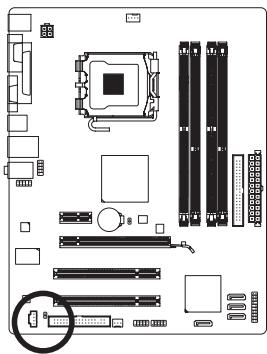

11) Spdif_o (connecteur sortie s/pdif)

Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un cable audio numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d'extension comme les cartes graphiques et les cartes audio. Par exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un cable audio numérique S/PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez un écran HDMI capable d'afficher sur la carte graphique et d'avoir en même temps la sortie audio de l'écran HDMI. Pour de plus amples informations concernant la connexion du cable audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d'extension.

1 8

Broche N.	Définition
1	SPDIFO
2	MASSE

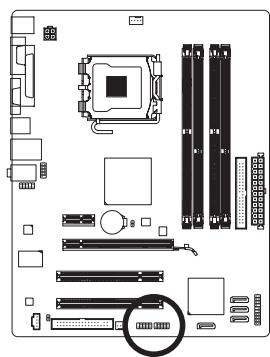

12) F_USB1/f_usb2 (connecteur USB)

Les connecteurs sont conformes aux spécifications USB 2.0/1.1. Chaque connecteur USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local.

9 1 10 2

Broche N.	Définition
1	Alimentation (5V)
2	Alimentation (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	MASSE
8	MASSE
9	Pas de broche
10	NC

• Ne branchez pas le câble (à 2x5 broches) du support IEEE 1394 dans le connecteur USB.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du support USB.

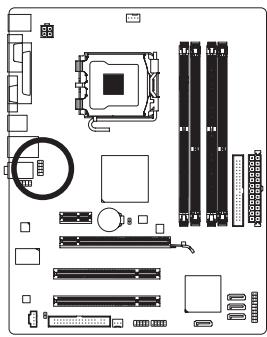

13) COMB (connecteur de port série)

Le connecteur COM permet d'avoir un port série par le biais d'un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant.

Broche N.	Définition
1	NDCD-
2	NSIN
3	NSOUT
4	NDTR-
5	MASSE
6	NDSR-
7	NRTS-
8	NRTS-
9	NRI-
10	Pas de brochure

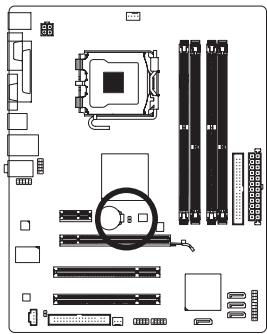

14) Clr_cmos (effacer le cavalier du CMOS)

Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.

Ouvir: Normal

Courir : Libérer la mémoire CMOS

• Toujours éteindre votre ordinateur et débrancher le cordon d'alimentation de la prise de courant avant d'effacer les valeurs du CMOS.
• Après avoir effacé les valeurs du CMOS et avant d'allumer votre ordinateur, veillez à retirer le couvercle de cavalier. Dans le cas contraire, cela peut endommager la carte mère.
• À propos le redémarrage du système, allez dans la configuration BIOS pour charger les paramètres usine par défaut (sélectionnez Load Optimized Defaults) ou configurez manuellement les paramètres BIOS (référez-vous au chapitre 2, "Configurations BIOS").

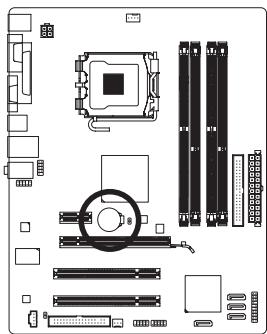

15) BAT (batterie)

La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d'heure) dans le CMOS quand l'ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues.

Vous pouvez effacer les valeurs CMOS en retirant la batterie:

1. Eteignez l'ordinateur et débranchez le câble d'alimentation.
2. Sortez délicatement la batterie du support de batterie et mettez-la de côté pendant une minute. (Sinon vous pouvez utiliser un objet métallique comme un tournevis pour toucher les bornes positive et négative dans le support de la batterie et les court-circuiter pendant cinq secondes)
3. Remplacez la batterie.
4. Branchez la fiche d'alimentation et redémarrez l'ordinateur.

• Eteignez toujours votre ordinateur et débranchez le câble d'alimentation avant de replacer la batterie.
• Remplacez la batterie par une batterie équivalente. DANGER d'explosion si la batterie n'est pas correctement replacée.
• Contactez le lieu d'achat ou le revendeur local si vous ne pouvez pas replacer la batterie par vous-même ou si vous n'êtes pas certain(e) du modèle de batterie.
• Quand vous installez la batterie, notez l'orientation du côté positif (+) et du côté négatif (-) de la batterie (le côté positif devrait être tourné vers le haut).
• Les batteries usagées doivent être manipulées en fonction des réglementations locales.
