3.2 Votre respect de l’environnement 52
4.1 Description des commandes du panneau frontal 54
6.1 Avertissements et conseils généraux 59 6.2 Allumage des brûleurs du plan 59 6.3 Conseils pratiques pour l'utilisation des brûleurs du plan de cuisson 59 6.4 Diamètre des récipients 60
7.1 Avant d'utiliser l'appareil 61 10.4 Démontage du joint (à l'exception des modèles à pyrolyse) 79 10.5 Démontage des vitres internes 80
11.1 Montage dans les meubles de la cuisine 81 11.2 Ventilation des locaux et évacuation de la combustion 82 11.3 Raccordement du gaz 83 11.4 Branchement électrique 85 11.5 Positionnement du dosseret (sur certains modèles uniquement) 86 11.6 Positionnement et nivellement de l’appareil 86
12.1 Remplacement des injecteurs du plan de cuisson 87 12.2 Disposition des brûleurs 88 12.3 Tableaux des caractéristiques des brûleurs et injecteurs 89 12.4 Opérations finales 90
N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur, sous peine de dysfonctionnements.
Cet appareil est marqué conformément à la directive européenne 2002/96/CE relative aux appareils électriques et électroniques (Waste Electrical and Electronic Equipment - WEEE). Elle définit les normes de collecte et de recyclage des appareils usagés en vigueur sur tout le territoire de l’union européenne. La plaque d'identification avec les données techniques, le numéro de série et le marquage, est visiblement positionnée sur le tiroir (s'il est présent) ou à l'arrière de l'appareil. Une copie de la plaque est reproduite dans la notice : on conseille de l'appliquer à l'endroit prévu a l'intérieur de la couverture. N’enlevez jamais la plaque. Avant de mettre l'appareil en fonction, enlevez toutes les étiquettes et les films de protection appliqués sur les surfaces externes. Evitez absolument d’utiliser des éponges métalliques et des racloirs tranchants susceptibles d'endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d’ustensiles en bois ou en plastique. Rincez soigneusement et séchez avec un chiffon doux. Evitez de laisser sécher dans le four des résidus d'aliments à base de sucre (tels que la confiture). Elles risquent, si elles sèchent trop longtemps, d’abîmer l’émail qui recouvre l’intérieur du four. N'utilisez pas de vaisselle ni de récipients en plastique. Les hautes températures à l'intérieur du four risquent de faire fondre ce matériau et d'endommager l'appareil. Après chaque utilisation de l'appareil, vérifiez toujours que les manettes de commande sont sur “zéro” (éteint). N'utilisez pas de boîtes ni de récipients fermés à l'intérieur de l'appareil. Des surpressions risquent de se produire à l'intérieur des récipients durant la cuisson, avec un risque d'explosion. Durant la cuisson, ne couvrez pas la sole du four avec des feuilles d'aluminium et n’y posez pas de casseroles ni de lèchefrites pour éviter d'endommager la surface émaillée. Ne placez pas sur le plan de cuisson des casseroles dont le fond n'est pas parfaitement plat et régulier. L'instabilité des récipients peut provoquer des brûlures. Ne pas s'appuyer ni s'asseoir sur la porte ouverte de l'appareil. Une charge excessive peut en compromettre la stabilité.
Ne versez pas d'eau directement sur les lèchefrites durant une cuisson, si les surfaces sont encore très chaudes. La vapeur d'eau risque de provoquer des brûlures et d'endommager les surfaces émaillées.
Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.
Les appareils au gaz ou électriques doivent toujours être désinstallés par des personnes compétentes. Avant de brancher l'appareil, contrôlez que les données figurant sur la plaque correspondent à celles du réseau. Si l'appareil est installé sur des plates-formes rehaussées, bloquez-le avec des moyens de fixation adéquats.
Installez le produit de manière à ce qu'en ouvrant les tiroirs ou les vantaux des meubles positionnés à la hauteur du plan de cuisson, on ne heurte pas accidentellement les casseroles qui s'y trouvent. Immédiatement après l'installation, effectuez un essai rapide de bon fonctionnement de l'appareil d'après les instructions indiquées ci-après. En cas de dysfonctionnement, débranchez l'appareil et contactez le service d'assistance technique le plus proche. La fiche à raccorder au câble d'alimentation et la prise correspondante devront être du même type et conformes aux normes en vigueur. La prise devra être accessible après l'installation de l'appareil. Ne jamais ôtez la fiche en tirant sur le câble. Si le câble d'alimentation est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer. La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. L’appareil et ses parties accessibles deviennent chaudes durant l'utilisation. Veillez à ne pas toucher les éléments chauffants. Eloignez les enfants de moins de 8 ans, à moins de les surveiller constamment. N'introduisez jamais d'objets inflammables dans le four : En cas d'allumage involontaire, un incendie pourrait se déclarer. L'appareil est destiné à être utilisé par des adultes. Ne permettez pas aux enfants de s'approcher et de jouer avec l'appareil. Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques et mentales réduites ou dépourvues d'expérience et de connaissances, à condition d'être surveillés ou d'avoir été instruits quant à l'utilisation sécurisée de l'appareil et s'ils sont en mesure d'en comprendre les risques connexes. Ne permettez pas aux enfants de jouer avec l'appareil. Ne permettez pas aux enfants sans surveillance d'effectuer des opérations de nettoyage et d'entretien. N'essayez jamais de réparer l'appareil. Toute réparation doit être effectuée par un technicien autorisé ou auprès d'un centre d’assistance technique agréé. L’utilisation impropre d'outils peut représenter un danger.
Faites attention lorsque vous utilisez d'autres appareils électriques dans la cuisine (ex. mixers, grillepain, etc.). Les câbles d'alimentations ne doivent jamais se trouver au contact des zones de cuisson chaudes. N'utilisez pas de jets de vapeur pour nettoyer l’appareil. La vapeur risque d'atteindre les parties électriques, de les endommager et de provoquer des courtscircuits. N'utilisez pas de sprays à proximité de l'appareil ménager lorsque celui-ci est en fonction. N'utilisez pas de produits en spray tant que le produit est encore chaud. Les gaz contenus dans les bombes risquent de prendre feu. Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.
3. RESPECT DE L’ENVIRONNEMENT 3.1 Notre respect de l’environnement Aux termes des Directives 2002/95/CE, 2002/96/CE, 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les équipements électriques et électroniques, ainsi qu'à l'élimination des déchets, le symbole de la poubelle barrée appliqué sur l'appareillage indique que le produit doit être collecté séparément des autres déchets, à la fin de sa vie utile. L’utilisateur devra donc confier l'appareillage destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou le remettre au revendeur au moment de l'achat d'un appareillage équivalent, à raison d'un contre un. La collecte sélective adéquate pour l'envoi successif de l'appareillage mis au rebut vers le recyclage, le traitement et l'élimination écologiquement compatible, contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux qui le composent. L'élimination illégale du produit de la part de l'utilisateur entraîne l'application de sanctions administratives. L'appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.
Pour l’emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l’environnement et recyclables. Nous vous remercions de collaborer en procédant à une élimination correcte de l’emballage. Informez-vous auprès de votre revendeur ou auprès des organisations locales compétentes pour connaître l'adresse des centres de collecte, recyclage, élimination des déchets. N’abandonnez pas l’emballage ni des parties de ce dernier et ne le laissez jamais sans surveillance. Ces derniers peuvent représenter un danger d'asphyxie pour les enfants, notamment les sachets en plastique. Il est nécessaire également de mettre à la décharge correctement votre ancien appareil. Important : remettez l’appareil au centre le plus proche autorisé à collecter les appareils électroménagers obsolètes. Une élimination correcte permet de récupérer intelligemment les matériaux précieux. Avant de jeter votre appareil, il est important de démonter les portes et de laisser les plaques dans leur position d'utilisation, pour éviter que les enfants, par jeu, ne puissent s'enfermer à l'intérieur. Par ailleurs, coupez le câble de branchement sur le réseau électrique et enlevez-le avec sa fiche.

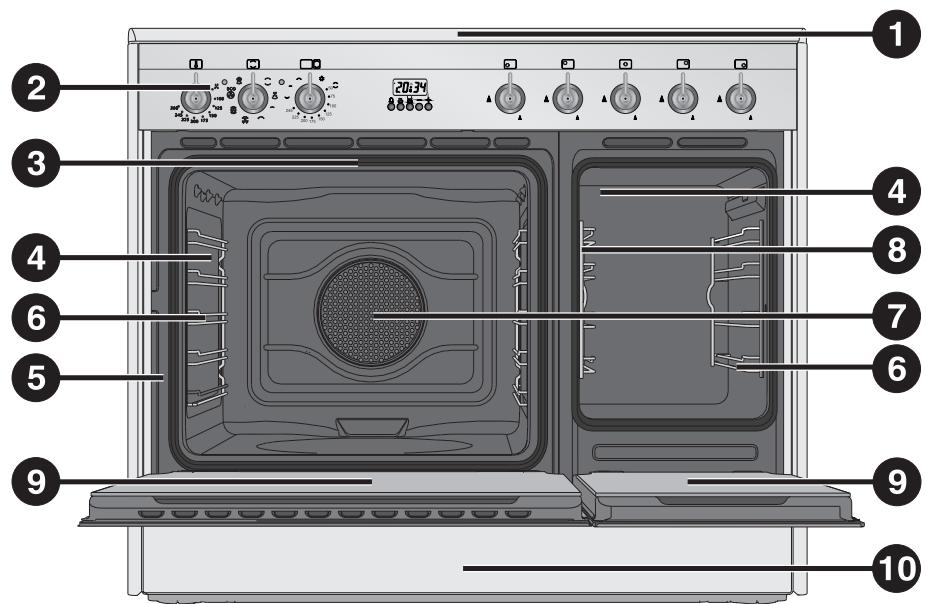

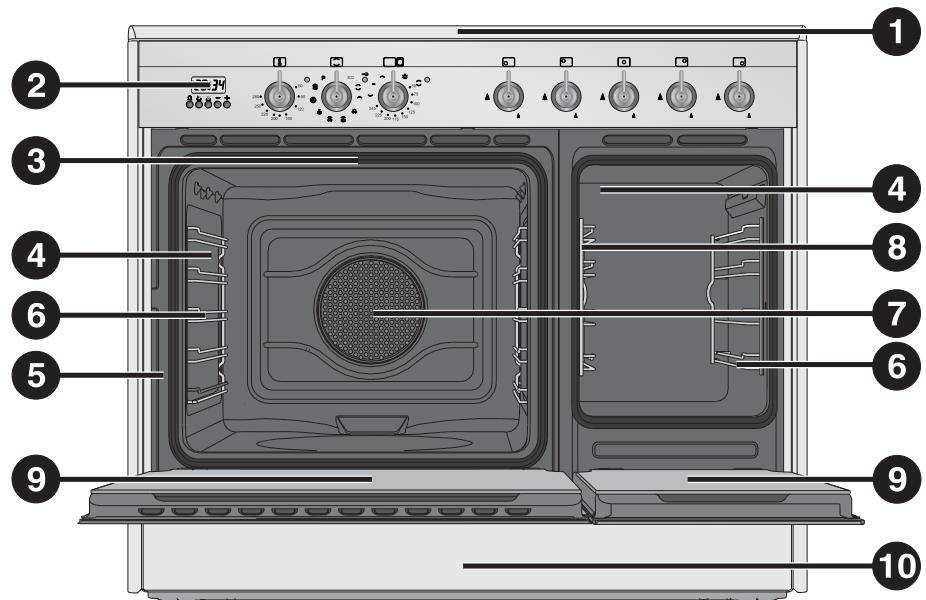

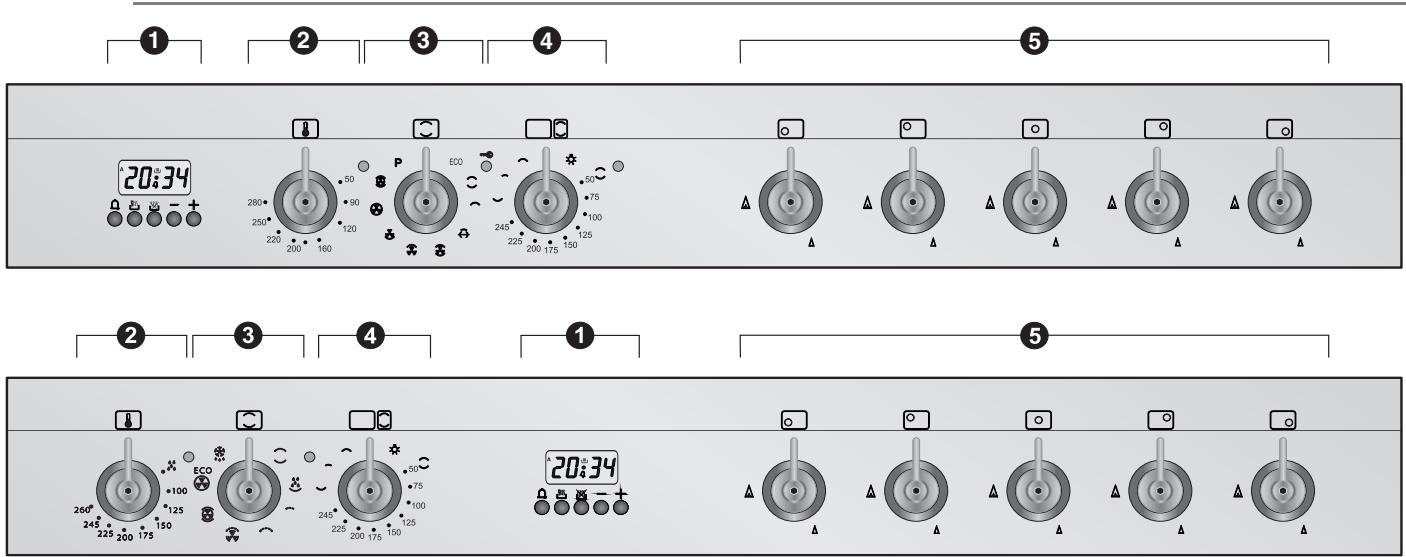

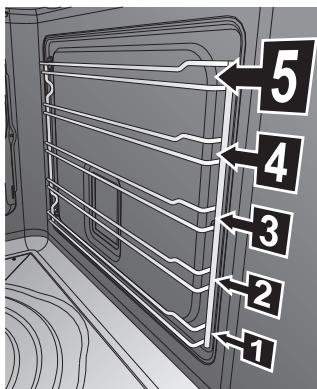

4. FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL Plan de cuisson Panneau de commandes Joint du four Lampe d’éclairage interne Capteur porte (sur certains modèles uniquement) Châssis de support pour grilles et lèchefrites Turbine On choisit la température de cuisson en tournant la manette en sens horaire sur la valeur souhaitée, comprise entre le minimum et le maximum. Cette manette permet également de sélectionner la température pour la fonction de nettoyage VAPOR CLEAN (sur certains modèles uniquement). (Sur le modèles multifonction uniquement) Le voyant s'allume pour signaler que le four est en phase de réchauffement. Son extinction indique que la température sélectionnée est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constamment au niveau programmé. (Sur les modèles à pyrolyse uniquement) Lorsqu'il clignote, il indique que le four chauffe pour atteindre la température sélectionnée par l'intermédiaire de la manette du thermostat. Une fois que le four a atteint la température sélectionnée, le voyant cesse de clignoter et reste allumé jusqu'à l'extinction du four. Le voyant s'allume également au début du cycle de nettoyage automatique (pyrolyse) et reste allumé tant que le cycle n'est pas terminé. 4.1.3 Manette de sélection des fonctions Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, programmez la température de cuisson par la manette du thermostat. Pour de plus amples informations concernant les fonctions de cuisson, voir : “8. CUISSONS AU FOUR”. Le voyant du bloque-porte ( nettoyage automatique.
Cette manette permet de sélectionner la fonction de cuisson et la température de cuisson (uniquement en fonction statique) pour le four auxiliaire. En tournant la manette sur on allume la lumière du four auxiliaire. Pour positionner la manette sur “O” toujours la tourner en sens inverse horaire. Le voyant s'allume pour signaler que le four est en phase de réchauffement. Le voyant s'éteint pour indiquer que la température programmée a été atteinte. Il clignote régulièrement pour signaler que la température à l'intérieur du four est maintenue en permanence au niveau programmé. Si l’on ne sélectionne aucune durée de cuisson, positionner la manette du temporisateur sur le symbole (manuel). 4.1.5 Manette de commande des brûleurs du plan de cuisson Pour allumer la flamme, appuyez sur la manette tout en la tournant en sens inverse horaire jusqu'au symbole de la flamme maximale (
. (Le symbole ci-contre indique le brûleur antérieur gauche).
Grille pour lèchefrite : à poser au-dessus d’une lèchefrite pour la cuisson d’aliments qui peuvent goutter.
• Demandez les accessoires d’origine fournis ou en option aux Centres d’Assistance Agréés. • Utilisez uniquement les accessoires d’origine du fabricant.

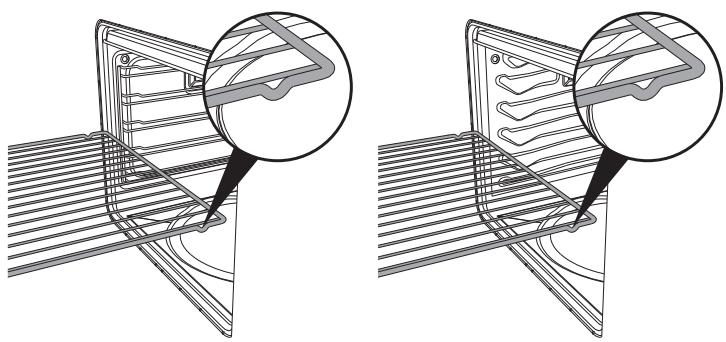

Les grilles ou les lèchefrites sont munis d'un dispositif de blocage mécanique de sécurité qui en empêche l'extraction accidentelle. Pour une introduction correcte de la grille ou de la lèchefrite, contrôlez que ce dispositif de blocage est tourné vers le bas (d'après la figure ci-contre). Pour l'extraction, soulevez légèrement la grille ou la lèchefrite par l'avant. Le dispositif de blocage mécanique (ou le dosseret s'il est présent) doit toujours être tourné vers l'arrière du four. Introduisez complètement les grilles et les lèchefrites dans le four jusqu'à l'arrêt. Sur les modèles à glissières, nettoyez les lèchefrites avant la première utilisation. L’opération de nettoyage évite que les éventuels résidus de fabrication ne créent de légères abrasions sur les parois latérales de la cavité lorsqu'on introduit la lèchefrite.

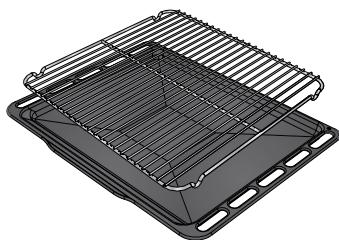

Introduisez la grille d'appui à l'intérieur de la lèchefrite (d'après la figure). On peut ainsi cuire des aliments en recueillant la graisse tout en la séparant des aliments que l'on est en train de cuisiner.

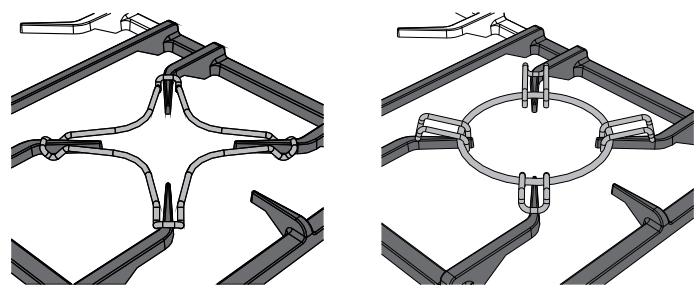

Les grilles de réduction doivent être posées sur les grilles du plan de cuisson d'après les figures ci-contre. Assurez-vous qu'elles sont positionnées de façon stable. La grille WOK ne peut être utilisée qu'avec des récipients spécifiques.

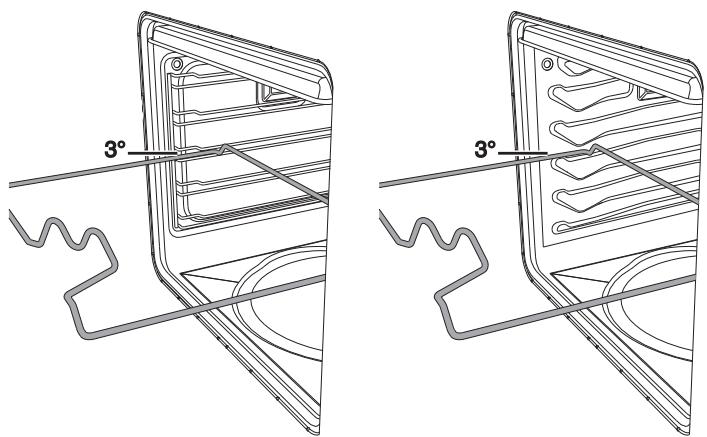

Ensuite, préparez le tournebroche en embrochant la pièce à rôtir au moyen des fourchettes à clip fournies. Pour manipuler aisément le tournebroche avec l'aliment embroché, vissez la poignée fournie. Après avoir préparé le tournebroche avec la pièce à rôtir, posez-le sur la glissière d'après la figure. Introduisez la tige dans le trou (détail B) de manière à l'embrayer dans son moteur. Veillez à ce que le cliquet soit correctement placé sur la glissière (détail A).
6. UTILISATION DU PLAN DE CUISSON 6.1 Avertissements et conseils généraux Avant d'allumer les brûleurs, assurez-vous que les couronnes, les chapeaux et les grilles sont correctement positionnés.
Toutes les commandes et les contrôles de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué le brûleur correspondant. L'appareil est doté d'un dispositif d'allumage électronique ; pour l'allumage, il suffit d'enfoncer et de tourner la manette en sens inverse horaire sur le symbole de la flamme maximale, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas au cours des 15 premières secondes, tournez la manette sur "0" et attendez 60 secondes avant d'effectuer un nouvel essai. Après l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud. Attendez quelques instants et répétez l'opération en maintenant la manette enfoncée plus longuement. Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité intervient et bloque l'émission de gaz, même si le robinet est ouvert. Dans ce cas, tournez la manette sur "éteint" et attendre 60 secondes avant d'essayer de rallumer le brûleur.

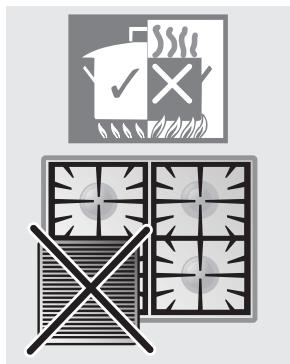

Pour un meilleur rendement des brûleurs et une consommation minimum de gaz, il faut : utilisez des casseroles avec un couvercle et proportionnées au brûleur, de façon à éviter que la flamme n'en effleurent les parois (voir paragraphe “6.4 Diamètre des récipients”). Au moment de l'ébullition, réduisez la flamme pour empêcher que le liquide ne déborde. En cas de débordement, éliminez le liquide en excès du plan de cuisson. Durant la cuisson, tous les récipients ou grils à viande doivent être positionnés à l'intérieur du périmètre du plan de cuisson pour éviter de se brûler ou d'endommager le plan de cuisson. Tous les récipients doivent avoir un fond plat et lisse. En cas d'extinction accidentelle de la flamme, fermez la manette de commande et essayez de la rallumer après avoir attendu au moins 1 minute. Faites attention en utilisant des graisses ou des huiles car elles risquent de prendre feu en surchauffant.
6.4 Diamètre des récipients

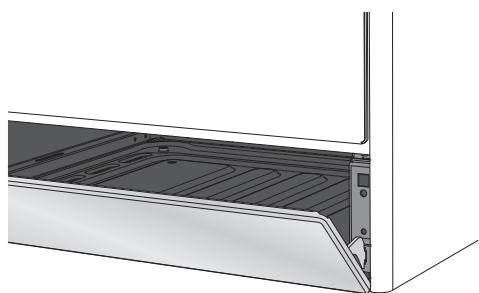

Le compartiment de rangement se trouve en bas de la cuisinière. N’y rangez en aucun cas des matériaux inflammables tels que des chiffons, du papier ou autre, mais uniquement les accessoires métalliques de l’appareil.
Evitez tout contact avec la vitre du couvercle en présence de casseroles ou de récipients encore chauds car celui-ci risque de se fendre et de se briser en raison de la forte chaleur. Le couvercle doit rester soulevé (en position ouverte) durant l'utilisation du four ou du plan de cuisson. Avant d'allumer les brûleurs, soulevez le couvercle en verre ; avant de le renfermer, éteignez tous les brûleurs et attendez qu'ils refroidissent.
L’appareil est doté d’un système de refroidissement qui se met en marche au démarrage d’une cuisson. Le fonctionnement de la turbine crée un flux d'air normal qui s'échappe par l’arrière de l'appareil et peut continuer pendant un court moment même après son extinction.
L'éclairage interne du four s'allume en ouvrant la porte (sur certains modèles uniquement) ou en sélectionnant une fonction quelconque.

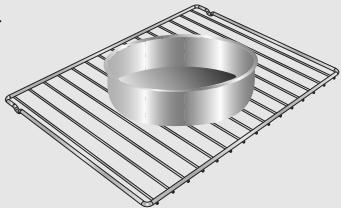

Pour une cuisson optimale, on conseille de placer le plat au centre de la grille.

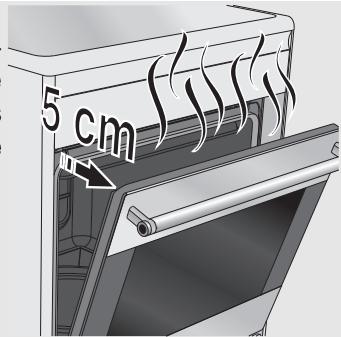

Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention. Pour éviter les surchauffes dangereuses en utilisant le four, le couvercle (s'il est prévu) de l'appareil doit toujours être soulevé. Chauffez l'appareil à vide à la température maximale, afin d'éliminer les éventuels résidus de fabrication qui risquent de transmettre des odeurs désagréables aux aliments.

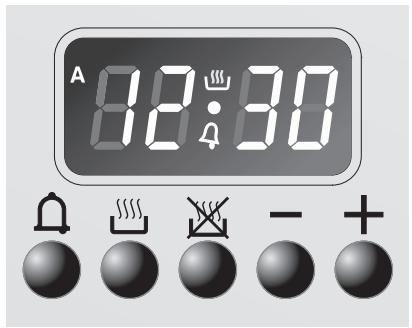

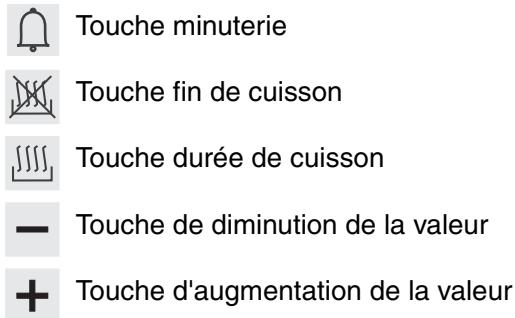

Touche de diminution de la valeur Touche d'augmentation de la valeur 7.8.1 Réglage de l’heure A la première utilisation, ou après une coupure de courant, le symbole de l'appareil. Enfoncez les touches
: Le temps augmentera ou diminuera d'une minute par pression. Pressez une des deux touches de variation de la valeur jusqu’à l'affichage de l'heure actuelle. Avant tout réglage du programmateur, activez la fonction et la température souhaitées. 7.8.2 Cuisson semi-automatique On entend par cuisson semi-automatique la fonction qui permet de commencer une cuisson et de la terminer après le temps donné sélectionné par l’utilisateur. Enfoncez la touche
Après avoir relâché la touche
, le comptage de la durée de cuisson programmée commencera et sur
, le cadran s’allume et indique les chiffres
En appuyant sur la touche
le cadran affichera la somme de l'heure actuelle et de la durée de
Lorsque l'on relâche la touche actuelle et les symboles A et
montrer l'heure de fin de cuisson, appuyez sur la touche . La programmation de valeur incohérente est logiquement impossible (par ex. une durée de cuisson allant au-delà de l'heure de fin de cuisson programmée ne sera pas acceptée par le programmateur).
7.8.4 Fin de cuisson A la fin de la cuisson, le four s’éteint automatiquement et simultanément une sonnerie intermittente se met en marche. Après la désactivation de la sonnerie, l’afficheur montre de nouveau l’heure courante et le symbole
Le programmateur peut également servir de simple minuterie. Enfoncez la touche
7.8.6 Réglage du volume de la sonnerie On peut modifier le volume de la sonnerie (3 niveaux) pendant son fonctionnement en pressant la touche
La sonnerie s'arrête automatiquement au bout de sept minutes environ. Il est possible de la désactiver manuellement en enfonçant simultanément les touches et Pour éteindre l'appareil, reportez ensuite les manettes sur 0.
Après avoir programmé une cuisson semi-automatique ou automatique, il est possible d'annuler cette programmation en maintenant enfoncée la touche de la fonction qui vient d'être programmée tout en appuyant sur les touches ou jusqu'à ce que l'indication s'affiche. Le programmateur interprètera l'annulation du programme avec une fin de cuisson. 7.8.9 Modification des données saisies Les valeurs sélectionnées pour la cuisson programmée peuvent être modifiées à n’importe quel moment. Il suffit pour cela de maintenir la touche de fonction enfoncée tout en appuyant sur les touches ou
8. CUISSONS AU FOUR Sur les modèles multifonction uniquement : Le symbole ECO indique la fonction avec laquelle on réalise la consommation d'énergie minimale. ECO : (modèles à pyrolyse) La combinaison entre le gril et la résistance inférieure est particulièrement indiquée pour les cuissons sur un seul niveau, à faibles consommations d’énergie.
Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d’aliments particuliers. La cuisson traditionnelle, appelée également statique ou thermoradiante, est indiquée pour cuisiner un plat à la fois. Idéal pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l’oie ou le canard. GRIL : La chaleur émanant de la résistance du gril permet d’obtenir d’excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combiné au tournebroche (si prévu), il permet un dorage uniforme en fin de cuisson. Idéal pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande. PETIT GRIL : (sur certains modèles uniquement) Cette fonction permet, grâce à la chaleur qui se dégage du seul élément central, de griller de petites portions de viande ou de poisson, de préparer des brochettes, des toasts et tous les plats de légumes au gril.
Le tournebroche fonctionne en combinaison avec la résistance du gril, permettant un dorage parfait des aliments.
DECONGELATION : (sur le modèle multifonction uniquement) La décongélation rapide est favorisée par l’activation de la turbine spécifique qui assure une répartition uniforme de l’air à l’intérieur du four.
8.1 Conseils et suggestions pour la cuisson 8.1.1 Conseils généraux • On conseille d’enfourner les aliments après avoir préchauffé le four. Ensuite, enfournez les aliments, uniquement lorsque le voyant de cuisson s'éteint. •
Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.
, vous pouvez également griller vos viandes en les enfournant dans le four froid ; on conseille de le préchauffer si vous souhaitez modifier l'effet de cuisson.
Rôti de dinde Cou de porc au four Poulet rôti
Filet mignon Filet de bœuf Tranches de foie Saucisses Boulettes de viande
électriques, de les endommager et de provoquer des courts-circuits.
N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages). On conseille d'utiliser les produits de nettoyage distribués par le constructeur.
Pour une bonne conservation de l’acier inox, nettoyez-le régulièrement après chaque utilisation, après l’avoir laissé refroidir.
Evitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces. Utilisez les produits normaux, non abrasifs, en vous servant éventuellement d’outils en bois ou en matière plastique. Rincez soigneusement et séchez avec un chiffon doux ou en microfibre. Evitez de laisser sécher à l’intérieur du four des résidus d’aliments à base de sucre (tels que la confiture). Elles risquent, si elles sèchent trop longtemps, d’abîmer l’émail qui recouvre l’intérieur du four.

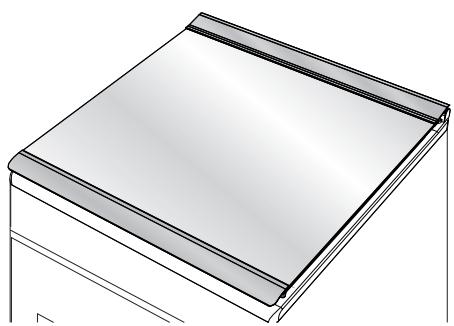

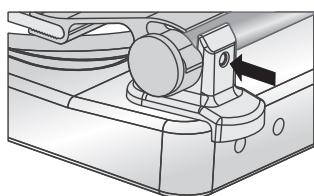

9.4.1 Le couvercle en verre (s'il est présent) Si des liquides tombent sur le couvercle fermé, éliminez-les soigneusement avec un chiffon avant de l'ouvrir. Pour faciliter les opérations de nettoyage, on peut extraire le couvercle des charnières. 1 Positionnez le couvercle en position de fermeture. 2 Desserrez les vis situées à l'arrière des deux charnières (indiquées pour les différents modèles par la flèche sur la figure) et soulevez-le vers le haut. 3 Procédez au nettoyage. 4 Repositionnez le couvercle en l'introduisant dans les glissières. Serrez les vis de fixation des charnières en position de fermeture.
9.4.2 Les grilles Extrayez les grilles et nettoyez-les avec de l'eau tiède et un détergent non abrasif, en veillant à éliminer toute incrustation. Séchez-les soigneusement et repositionnez-les sur le plan de cuisson. Le contact continu des grilles avec la flamme peut provoquer dans le temps une altération de l'émail à proximité des zones exposées à la chaleur. Ce phénomène est tout à fait naturel et ne compromet en aucun cas la fonctionnalité de ce composant. Ne lavez pas ces éléments au lave-vaisselle. 9.4.3 Les chapeaux et les couronnes Les chapeaux, les couronnes et les brûleurs sont amovibles pour faciliter le nettoyage. Lavez avec de l'eau chaude et du détergent non abrasif en veillant à éliminer toute incrustation et attendez qu'ils soient parfaitement secs. Remontez les couronnes en s'assurant qu'elles sont bien en place dans leurs logements avec leurs chapeaux, en veillant à ce que les orifices des couronnes A soient bien en face des bougies et des thermocouples.

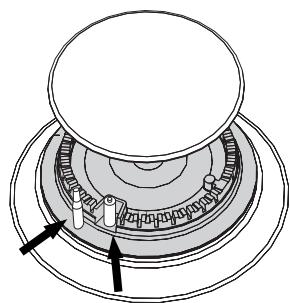

9.4.4 Les bougies et les thermocouples Pour bien fonctionner, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Eliminez les résidus secs avec un cure-dent en bois ou une aiguille.

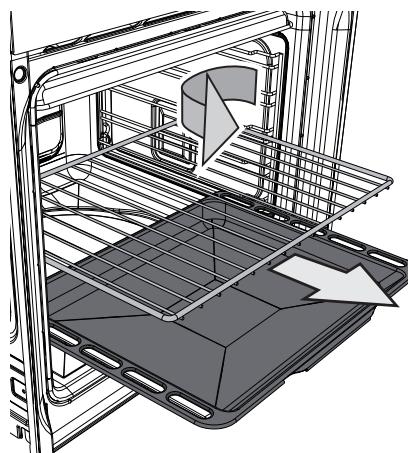

Extrayez toutes les parties amovibles. • •
Pour faciliter le nettoyage, on peut enlever la porte (voir paragraphe “10.3 Démontage de la porte”).

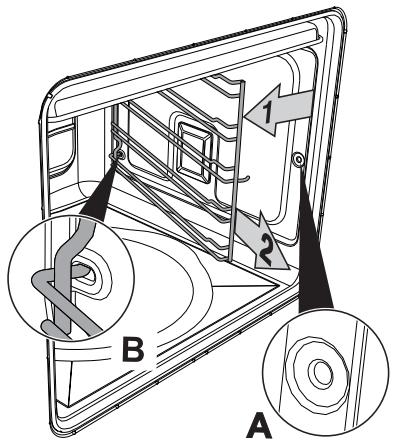

9.5.1 Démontage des glissières et des panneaux autonettoyants (si présents) Le démontage des glissières et des panneaux autonettoyants est un avantage de plus pour nettoyer les parties latérales ; en outre, effectuez cette opération chaque fois que vous utilisez le cycle de nettoyage automatique (sur certains modèles uniquement). Pour démonter les glissières : 1 Tirez la structure vers l'intérieur du four pour la dégager de l'encastrement A, puis extrayez-la des logements situés à l'arrière B. 2 Au terme du nettoyage, répétez les opérations qu'on vient de décrire pour repositionner les glissières.

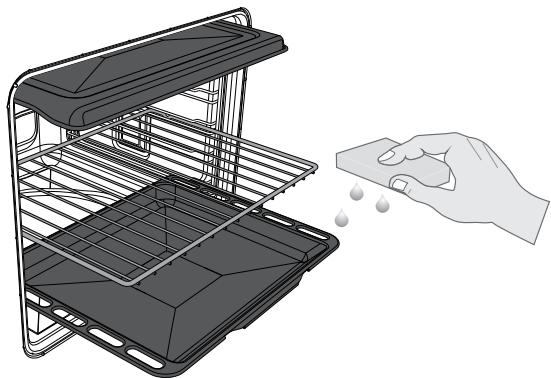

Nettoyez d'abord la sole et la protection supérieure avec un chiffon en microfibre imbibé d'eau et de détergent neutre pour la vaisselle et rincez bien. Sélectionnez un cycle de régénération en sélectionnant une fonction ventilée à la température maximale pendant une heure. (Voir “6.7 Sélection d’une fonction de cuisson”). Si les panneaux sont particulièrement sales, après le cycle de régénération, les démonter et les laver avec un détergent neutre pour vaisselle. Ensuite, les rincer et les sécher. Remontez les panneaux et sélectionnez une fonction ventilée à la température de 180° C pendant une heure, de manière à bien les sécher. On conseille d'effectuer un cycle de régénération des panneaux autonettoyants tous les 15 jours.
9.5.3 Nettoyage des vitres de la porte Elles doivent toujours rester bien propres. Utilisez du papier essuie-tout ; en cas de saleté résistante, lavez-les avec une éponge humide et un détergent ordinaire. Ne pas utiliser de détergents abrasifs ou corrosifs pour le nettoyage des éléments en verre de la porte (ex. produits en poudre, détachants et éponges métalliques). Evitez les matériaux rêches, abrasifs, ou les racloirs métalliques tranchants pour nettoyer les portes en verre du four car ils peuvent en rayer la surface. 9.5.4 Nettoyage du joint Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et de l'eau tiède. Le joint doit être souple et élastique (à l'exception des modèles à pyrolyse). Sur les modèles à pyrolyse, le joint pourrait s'écraser avec le temps et perdre sa forme initiale. Pour lui redonner sa forme, pincez le joint surtout le périmètre ; cette opération est également utile pour éliminer la saleté qui s'y est déposée.
Durant le premier cycle de nettoyage automatique, des odeurs desagreables peuvent se degager ; elles sont dues à l'evaporation normale des substances huileuses de fabrication. Ce phenomene est tout a fait normal et disparait apres le premier cycle de nettoyage. Avant de commencer le cycle de nettoyage automatique, assurez-vous que le four ne contient pas d'aliments ni d’abondants résidus de débordement de cuissons précédentes. Pendant le cycle de pyrolyse un dispositif de blocage de la porte empêche toute tentative d'ouverture. 9.6.1 Avant de faire démarrer le cycle de nettoyage automatique La Pyrolyse peut être effectuée à tout moment du jour ou de la nuit (si l'on veut bénéficier du tarif dégressif nocturne). •
Pour ne pas endommager la vitre interne, il est vivement conseillé, avant de démarrer le cycle de nettoyage automatique, de la nettoyer en suivant les indications usuelles de nettoyage (voir 9.5.3 Nettoyage des vitres de la porte). En cas d'incrustations plus obstinées, bloquez la porte avec les axes fournis et démontez la vitre. Vaporisez sur la vitre un produit pour le nettoyage des fours (lire les avertissements figurant sur l'emballage) ; laissez agir 60 minutes puis rincez et séchez la vitre avec du papier de cuisine ou un chiffon en microfibre. Au terme de ces opérations, remettez la vitre en place et démontez les axes de blocage. •
Une minute après le début du cycle de nettoyage (Pyrolyse), un bloque-porte intervient et empêche l'ouverture de la porte. L’intervention de ce blocage est signalée par l'allumage du voyant spécifique.
Pour sélectionner un cycle de nettoyage différé, après avoir sélectionné la durée, appuyez sur la touche nettoyage.

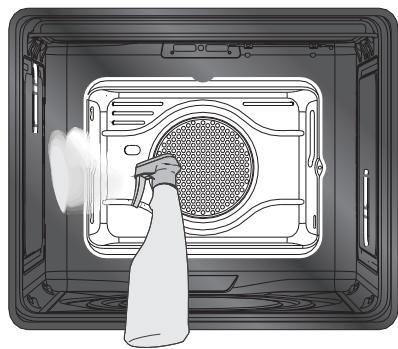

Avant de commencer le cycle de nettoyage assisté, assurez-vous que le four ne contient pas d'aliments ni d'importants résidus de débordement de cuissons précédentes.

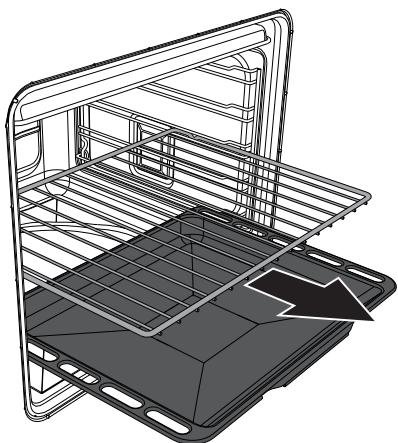

9.8.1 Avant de démarrer le cycle de nettoyage assisté modèles avec châssis
à l'intérieur du four (si celle-ci est présente).
Démontage des glissières et des panneaux autonettoyants (si présents)”.

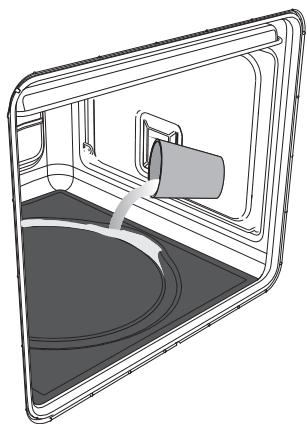

(La zone colorée indiquée audessus illustre les endroits où Versez environ 40 cl d'eau sur la vous pouvez nébuliser la sole du four (d'après la figure). solution). Veillez à ne pas sortir de la A la fin des opérations, fermez la cavité. porte et programmez le cycle de nettoyage.
1 Tournez la manette des fonctions sur le symbole
, correspondant à la fonction VAPOR CLEAN. 2 Programmez une durée de cuisson de 15 minutes avec le programmateur (voir 7.8 Programmateur électronique (sur certains modèles uniquement)). 3 A la fin du cycle de nettoyage assisté, la minuterie désactivera les éléments chauffants du four. 9.8.3 Fin du cycle de nettoyage assisté L'eau résiduelle à la fin du cycle de nettoyage assisté ne doit pas rester trop longtemps à l'intérieur du four (par exemple durant la nuit).
A la fin du cycle de nettoyage, ouvrez la porte et agissez sur la saleté légère avec un chiffon en microfibre ; éliminez les incrustations plus résistantes avec une éponge anti-rayures à filaments en laiton. Pour faciliter l'accès aux zones étroites, on conseille de démonter la porte d'après les indications fournies au paragraphe “10.3 Démontage de la porte”. Remettez en place les panneaux autonettoyants et les glissières démontés précédemment. Par souci d'hygiène et pour éviter que les aliments ne prennent une odeur désagréable, on conseille de procéder au séchage du four en utilisant la fonction ventilée à 160° C pendant 10 minutes environ. Pour sélectionner la fonction, voir “4.1.3 Manette de sélection des fonctions”. Si le cycle de VAPOR CLEAN est activé après des cuissons grasses, en particulier de viandes, il peut être nécessaire, au terme du cycle de nettoyage, d'utiliser un produit pour le nettoyage des fours facilitant l'élimination de la saleté.
10. ENTRETIEN EXTRAORDINAIRE Périodiquement, le four exige de petites interventions d'entretien ou de remplacement des pièces sujettes à usure, telles que les joints, les lampes, etc. Les instructions spécifiques de chaque intervention de ce type sont décrites ci-après. Débranchez l'appareil avant toute intervention exigeant l’accès à des pièces sous tension.
S'il faut remplacer une lampe usée ou grillée, démontez les glissières (voir “9.5.1 Démontage des glissières et des panneaux autonettoyants (si présents)”). Ensuite, enlevez le couvercle de la lampe avec un outil (par ex. un tournevis). Enlevez la lampe en la dévissant (pour les lampes à filament) ou en l'extrayant (pour les lampes halogènes) dans le sens indiqué. Remplacez la lampe par une lampe identique (25W pour les lampes à filament ou 40W pour les lampes halogènes).

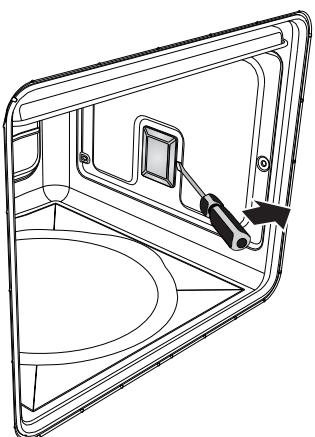

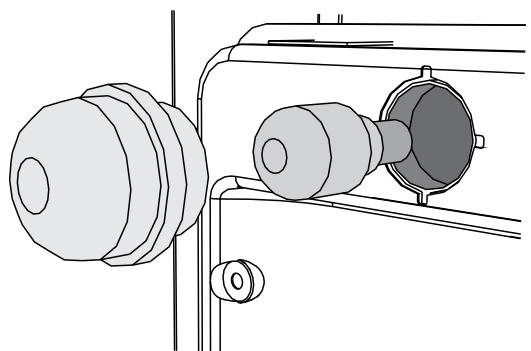

S'il faut remplacer une lampe usée ou grillée, dévissez le couvercle de la lampe. Enlevez la lampe en la dévissant puis remplacez la lampe par une lampe identique (25W).

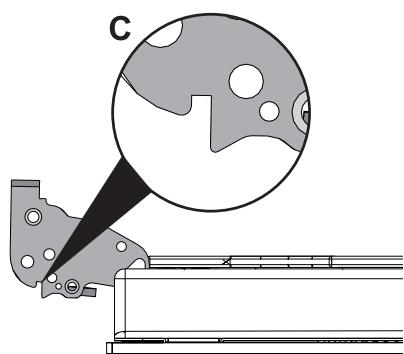

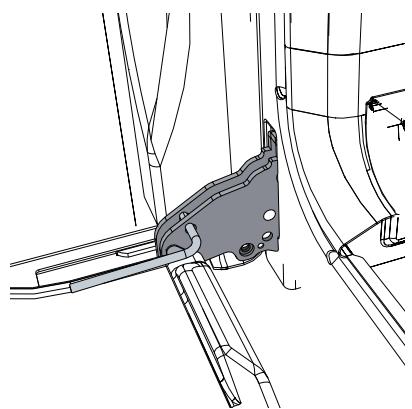

10.3 Démontage de la porte
Introduisez un pivot dans le trou de la charnière. Répétez l'opération pour les deux charnières.

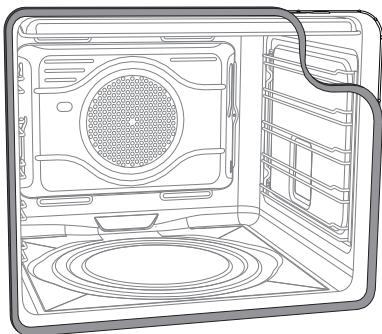

Pour pouvoir nettoyer soigneusement le four, enlevez le joint de la porte. Des crochets situés aux quatre coins la fixent au bord du four. Tirez les bords du joint vers l'extérieur pour détacher les crochets. Le joint doit être remplacé lorsqu'il perd son élasticité et qu'il durcit.

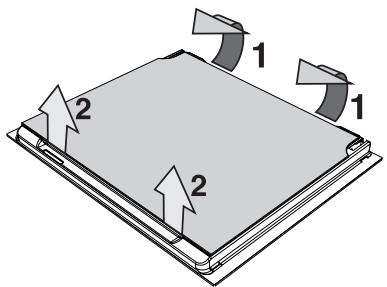

Attention : avant d’extraire les vitres, vérifiez si au moins une des charnières de la porte est bloquée en position ouverte d’après le chapitre “10.3 Démontage de la porte”. Cette opération pourrait être nécessaire même pendant l’extraction des vitres si la porte se débloquait accidentellement. Démontage de la vitre interne : • Démontez la vitre interne en la tirant délicatement par l'arrière vers le haut, en suivant le mouvement indiqué par les flèches (1). • Ensuite, tirez la vitre par l'avant vers le haut (2). • De cette manière, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four. Démontage des vitres intermédiaires : • Les modèles à pyrolyse sont équipés de deux vitres intermédiaires accouplées au moyen de 4 blocs. Démontez les vitres intermédiaires en les soulevant vers le haut. •

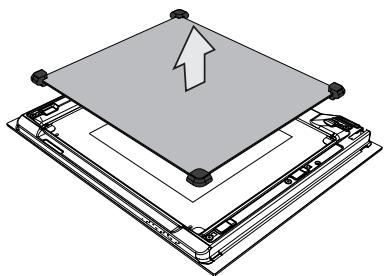

• Remettez les vitres en place en suivant les opérations de démontage en sens inverse. • Repositionnez la vitre interne en veillant à centrer et à encastrer dans leurs logements les 4 pivots fixés à la vitre sur la porte du four, par une légère pression.

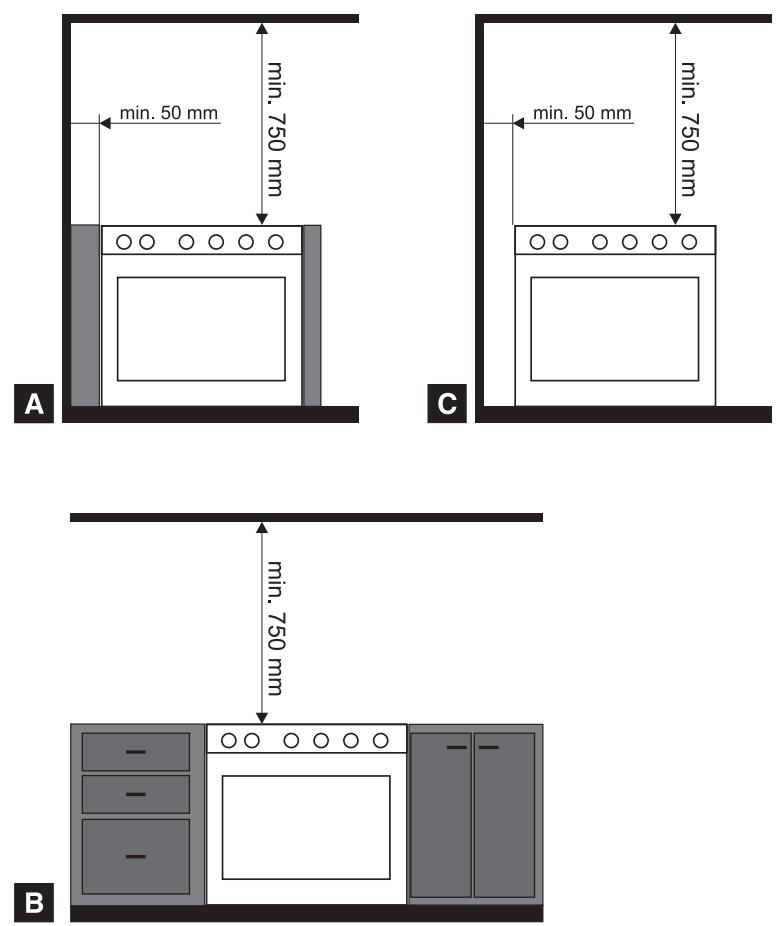

Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum 90°C). Ils risquent de se déformer dans le temps s'ils ne sont pas suffisamment thermorésistants. L'appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur. Suivant le type d'installation, cet appareil appartient à la classe 2-sous-classe 1 (Fig. A - Fig. B) ou à la classe 1 (Fig. C). Il peut être installé contre des parois ; l'une d'entre elles doit dépasser en hauteur le plan de travail à une distance minimale de 50 mm du côté de l’appareil, comme l'illustrent les figures A et B des classes d’installation. Installez les meubles suspendus au-dessus du plan de travail à une distance minimale de 750 mm. Celle-ci peut être réduite jusqu'à 650 mm en cas d'installation d'une hotte aspirante. Appareil encastré (Classe 2 sous-classe 1) L'appareil ne peut être installé que dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air de la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. L'appareil devra être constamment aéré pour éliminer la chaleur et l'humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs. L'évacuation des produits de la combustion doit être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d'aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes. A la fin de l’intervention, l'installateur devra délivrer un certificat de conformité. Evacuation par l'intermédiaire d'une hotte. Evacuation en l'absence d'une hotte. Dans une cheminée individuelle à tirage naturel. Dans une cheminée individuelle avec un électroventilateur. Directement dans l'atmosphère avec un électroventilateur mural ou sur une vitre. Directement dans l'atmosphère externe à travers le mur.

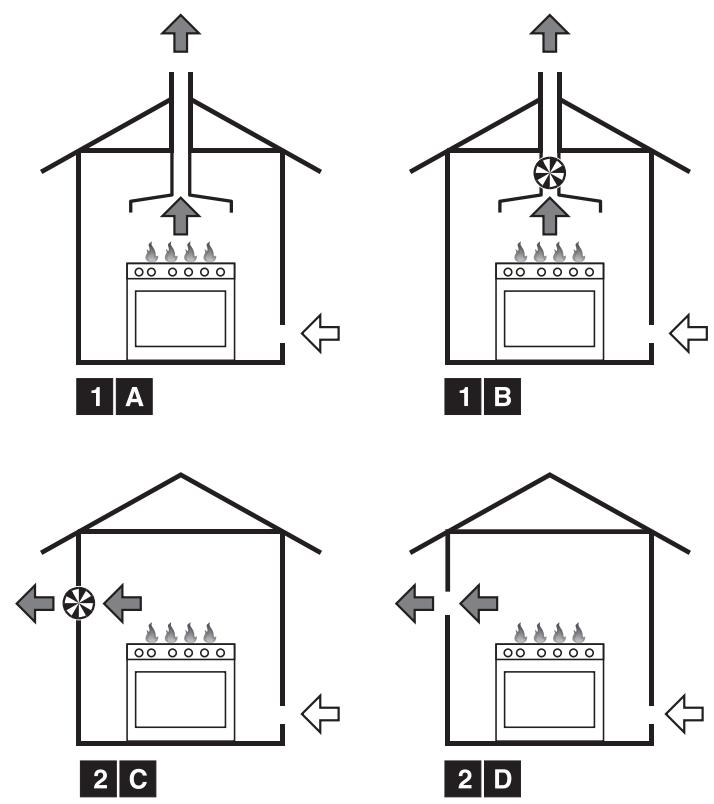

Produits de la combustion Electroventilateur
Si l'appareil fonctionne au gaz liquide, utilisez un régulateur de pression conforme à la règlementation en vigueur et réaliser le raccordement à la bouteille dans le respect des prescriptions établies par la norme en vigueur. Assurez-vous que la pression d'alimentation respecte les valeurs indiquées dans le tableau “12.3 Tableaux des caractéristiques des brûleurs et injecteurs“. 11.3.1Raccordement avec un tuyau en caoutchouc ATTENTION : Les instructions suivantes sont exclusivement valables pour les installations appartenant à la Classe 1. Voir fig. C au chapitre “11.1 Montage dans les meubles de la cuisine”. Le raccordement avec un tuyau en caoutchouc conforme à la réglementation en vigueur ne peut être réalisé que s'il est possible d'inspecter le tuyau sur toute sa longueur. Le diamètre interne du tuyau doit être de 8 mm pour le GAZ LIQUIDE et de 13 mm pour le METHANE et le GAZ DE VILLE.
Vérifiez que toutes les conditions suivantes sont respectées : • que le tuyau soit fixé à son embout avec des colliers de serrage ; • que le tuyau ne soit jamais au contact des murs chauds, tout le long de son parcours (max. 50 °C) ; • que le tuyau ne soit sujet à aucun effort de traction ou tension et ne présente de virages serrés ni d'étranglements ; • que le tuyau ne soit pas au contact de corps tranchants ou d'angles vifs ; • si le tuyau n'est pas parfaitement étanche et est cause des fuites de gaz dans l'environnement, n'essayez pas de le réparer : remplacez-le par un tuyau neuf ; • vérifiez que les termes d'expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés.

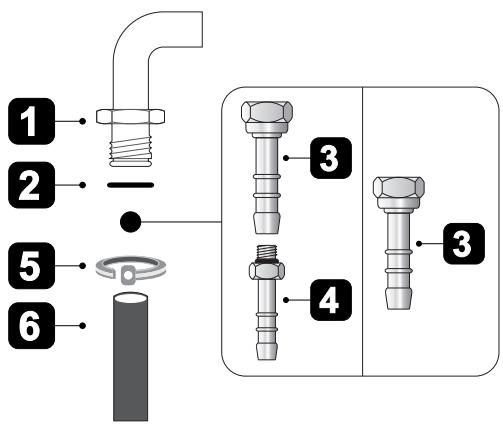

Effectuez le raccordement au réseau de distribution du gaz à l'aide d'un tuyau en caoutchouc conforme aux caractéristiques visées par la réglementation en vigueur (vérifiez que le sigle de la norme est bien imprimé sur le tuyau). Vissez soigneusement l'embout 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l'appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l'embout 4 sur l'embout 3. Après avoir serré le ou les embout(s), calez le tuyau de gaz 6 sur l'embout et le fixez avec le collier 5 conforme à la norme en vigueur.
Ce type de branchement peut être réalisé sur des appareils encastrés ou à pose libre. Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l'appareil en interposant le joint 2.
2 N'utilisez que des tuyaux flexibles en acier à paroi continue conformes à la norme en vigueur d'une extension maximale de 2 mètres. Ce type de branchement peut être réalisé sur des appareils encastrés ou à pose libre. Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant le joint 2. Appliquez un matériau isolant sur le filet du raccord 3, après quoi vissez le tuyau flexible en acier 4 sur le raccord 3.
2 Une copie de la plaque figure dans les instructions. Le branchement électrique de l'appareil doit être réalisé par un technicien qualifié.
électrique. En cas de branchement sur le réseau électrique par l’intermédiaire d’une prise et d’une fiche, celles-ci devront être du même type et seront raccordées au câble d’alimentation conformément aux normes en vigueur. La prise devra être accessible pour permettre le branchement d’un appareil encastré. NE JAMAIS DEBRANCHEZ LA FICHE EN LA TIRANT PAR LE CABLE. En cas de remplacement : Le fil de mise à la terre doit avoir une longueur supérieure à celle des fils de conduction du courant, de manière à ce qu'en cas de retrait brutal du câble d'alimentation de la prise, celui-ci se débranche en dernier lieu. Evitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. Si vous utilisez un branchement fixe, il est nécessaire de préparer, sur la ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire avec une distance d’ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible et à proximité de l’appareil. Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, découlant du non respect des prescriptions ci-dessus ou dérivant de l’altération même d’une seule pièce de l’appareil.
(s'il n'est pas présent)
Les câbles d'alimentation susmentionnés sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

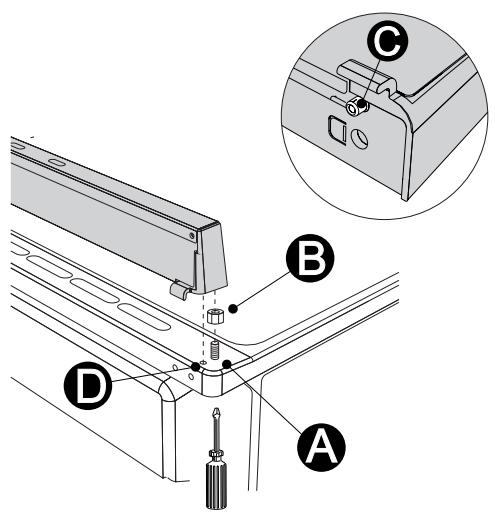

2 Positionnez le dosseret au-dessus du plateau en faisant correspondre les axes (C) et les trous (D). 3 Fixez le dosseret sur le plateau en serrant les vis (A).

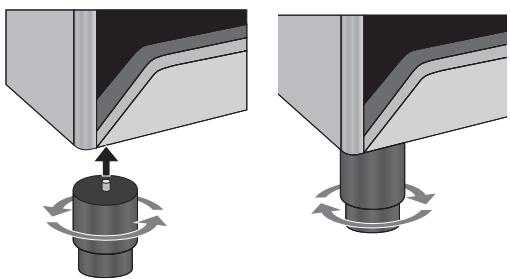

Après avoir procédé au branchement électrique et/ou au raccordement du gaz, vissez les quatre pieds fournis avec l'appareil. Insérez d'abord les pieds avant puis les pieds arrière. Pour obtenir une meilleure stabilité, il est indispensable que l'appareil soit correctement nivelé au sol ; vissez ou dévissez le pied de la partie inférieure jusqu'à ce que l'appareil soit bien nivelé et stabilisé au sol. Pour éviter d'endommager l'appareil, il est recommandé de visser d'abord les pieds avant puis les pieds arrière.

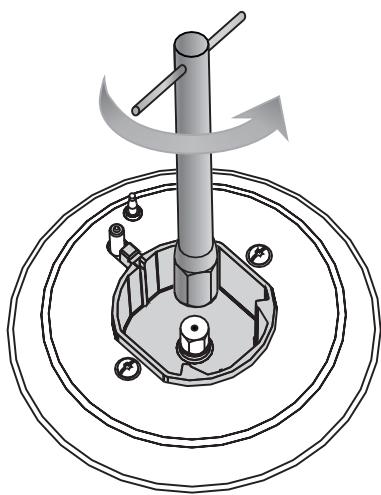

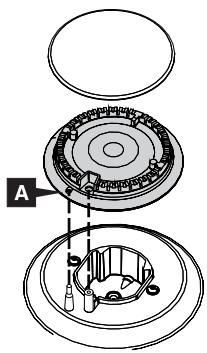

12.1 Remplacement des injecteurs du plan de cuisson 1 Enlevez les grilles, tous les chapeaux et toutes les couronnes pour accéder aux coupelles des brûleurs. 2 Avec une clé à tube de 7 mm dévissez les injecteurs. 3 Remplacez les injecteurs des brûleurs en fonction du gaz à utiliser (voir 12.3 Tableaux des caractéristiques des brûleurs et injecteurs). 4 Remettez bien en place les brûleurs dans leurs logements.

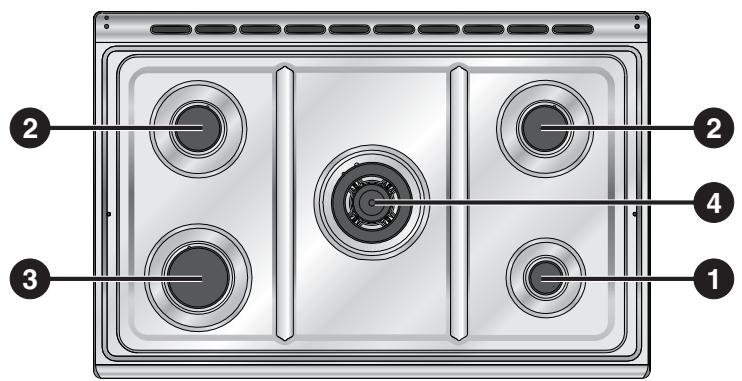

12.2 Disposition des brûleurs

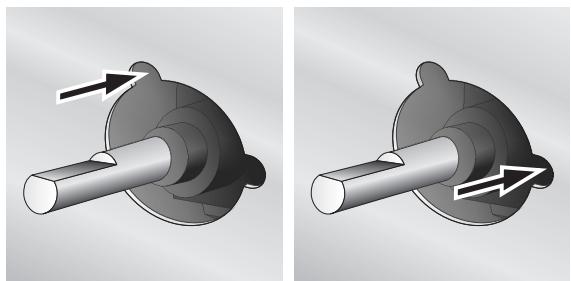

12.4.1Réglage du minimum des brûleurs du plan de cuisson pour le méthane ou le gaz de ville Allumez le brûleur et mettez-le en position minimum. Extrayez la manette du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu'à l'obtention d'une flamme minimale régulière. Remontez la manette et vérifiez la stabilité de la flamme du brûleur (en tournant la manette rapidement du maximum au minimum, la flamme ne doit pas s'éteindre). Répétez cette opération pour tous les robinets. 12.4.2Réglage du minimum des brûleurs du plan de cuisson pour le gaz liquide Pour régler au minimum avec du gaz liquide, il faut serrer complètement la vis logée à côté de la tige du robinet en sens horaire.
