Type de produit	Magnétoscope numérique TNT HD
Marque	METRONIC
Modèle	HDVR 1
Dimensions (L x P x H)	360 mm x 210 mm x 65 mm
Poids estimé	1,5 kg (sans disque dur)
Alimentation	110/240 V~, 50/60 Hz
Consommation en marche	Jusqu'à 14 W (avec disque dur)
Consommation en veille	6 W (amplification antenne)
Consommation en arrêt	0 W
Fonctions principales	Enregistrement simple et double, Time Shift, lecture, programmation différée, EPG, export sur ordinateur
Formats vidéo supportés	MPEG-2, MPEG-4 (H.264)
Formats audio supportés	MPEG-1 Audio layer 2, Dolby Digital, Dolby Digital Plus, HE-AAC
Connectique	1 sortie HDMI 1.2, 1 sortie YUV, 2 péritels, 1 sortie audio analogique, 1 sortie audio numérique, entrée antenne, sortie antenne TV, RS232 (SAV)
Disque dur compatible	SATA 2,5", jusqu'à 2 To, 1A
Télécommande	Oui, avec piles AAA 1,5 V (2x)
Entretien et nettoyage	Chiffon sec ou légèrement humide, ne pas utiliser de solvant ni détergent
Sécurité	Ne pas obstruer les aérations (distance min. 5 cm), ne pas exposer à l'eau, pas de flammes nues, ne pas démonter
Pièces détachées	Disque dur SATA 2,5" (non fourni), télécommande universelle (gamme Évolution 4)
Réparabilité	Disque dur amovible par l'utilisateur ; pour autres réparations, contacter le SAV
Garantie	1 an pièces et main-d'œuvre (hors transport aller)
Assistance technique	0892 350 315 (0,34 €/min) ou [e-mail]

FOIRE AUX QUESTIONS - HDVR 1 METRONIC

Comment installer le disque dur ?

Mettez le magnétoscope en arrêt avec l'interrupteur arrière, ouvrez la façade en appuyant sur PUSH, poussez le bouton de la trappe vers la droite, insérez le disque dur SATA 2,5" avec les connecteurs vers le fond et le capot métallique vers le haut, refermez la trappe puis la façade. Allumez l'appareil. Le disque doit être au format FAT32.

Comment formater le disque dur ?

Allez dans MENU / Gestion Disque / Infos Disque, appuyez sur la touche jaune de la télécommande, confirmez avec OK, entrez le mot de passe (0000 par défaut), patientez. Le formatage efface toutes les données.

Comment enregistrer une émission en cours ?

Sélectionnez la chaîne, attendez que 'disque prêt' s'affiche, appuyez sur REC. Vous pouvez ajuster la durée proposée. Pour arrêter, appuyez sur STOP et confirmez.

Comment programmer un enregistrement différé ?

Mettez-vous sur la chaîne, allez dans MENU / Programmateur ou appuyez sur TIMER. Remplissez les champs (numéro de programme, mode, date, heure, durée) et validez par OK. Le magnétoscope s'allumera automatiquement.

Pourquoi l'écran reste-t-il noir ?

La chaîne est peut-être cryptée. Vérifiez les connexions HDMI ou péritel. Essayez de changer de chaîne. Si le problème persiste, vérifiez que le magnétoscope est bien allumé.

Comment utiliser le Time Shift ?

Pendant une émission, appuyez sur PAUSE pour mettre en pause. Appuyez sur PLAY pour reprendre. Vous pouvez aussi avancer ou reculer avec les touches FFW/FRW.

Comment transférer des enregistrements sur un ordinateur ?

Retirez le disque dur du magnétoscope (via MENU / Gestion Disque / Infos Disque puis touche verte). Connectez-le à l'ordinateur avec un boîtier ou câble SATA/USB. Les fichiers sont au format H.264 ou MPEG2, lisibles avec VLC 1.0.5+.

Que faire si la télécommande ne fonctionne pas ?

Remplacez les piles par des piles neuves AAA. Éloignez-vous d'au moins 1 mètre de l'appareil. Vérifiez que rien n'obstrue le récepteur infrarouge sur la façade.

Comment réinitialiser le magnétoscope ?

Allez dans MENU / Configuration / Réinitialisation, confirmez, entrez le code PIN (0000 par défaut). Les enregistrements ne seront pas perdus. Cela rétablit les paramètres d'usine.

Pourquoi le magnétoscope s'éteint-il tout seul ?

Par économie d'énergie, il se met en veille après 3 heures sans interaction (changement de chaîne ou volume). C'est normal. Vous pouvez le rallumer avec la touche marche/arrêt.

MODE D'EMPLOI HDVR 1 METRONIC

Magnétoscope numérique TNT HD

L'intérieur de votre magnétoscope numérique contient des composants soumis à haute tension; ne démontez jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprendsez pas, allez voir dans la partie "Glossaire" en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre magnétoscope numérique ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il représente.

Lorsque la télévision analogique s'éteindra dans votre région, puis en novembre 2011, certaines chaînes de la TNT vont changer de fréquence. La conséquence pratique sera que vous perdrez ces 3. Grâce à la touche SOS (touche bleue de la télécommande) vous récupérerez toutes vos chaînes très facilement. Un simple appuié (3 secondes) sur la touche SOS lancera automatiquement une recherche de chaînes.

La programmation du magnétoscope numérique se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Gestion Disque / Infos Disque.

C'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche pour sélectionner le menu Gestion Disque et appuyez sur OK.
• Appuyez sur la touche pour sélectionner le sous-menu Infos Disque.
• Appuyez sur OK pour valider et voir les informations du disque dur.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Sommaire

1 Installation 06 2 Description de la télécommande 10 3 Description du magnétoscope 11 4 Utiliser le magnétoscope au quotidien 12 5 Enregistrer une émission en cours 12 6 Programmer un enregistrement différé 14 7 Lire un enregistrement 16 8 Fonction TIME SHIFT 16 9 Éditer les enregistrements 17 10 Supprimer un enregistrement 18 11 Enlever le disque dur 18 12 Exporter un enregistrement sur un ordinateur 18 13 Options avancées 19 14 Radios 21 15 Télécommandes universelles 22 16 Questions / réponses 22 17 Accessoires utiles 24 18 Glossaire 25 19 Chaînes Gratuités par multiplex 26 20 Caractéristiques techniques 27 Assistance et conseils 28 Questionnaire qualité 30 Garantie 31

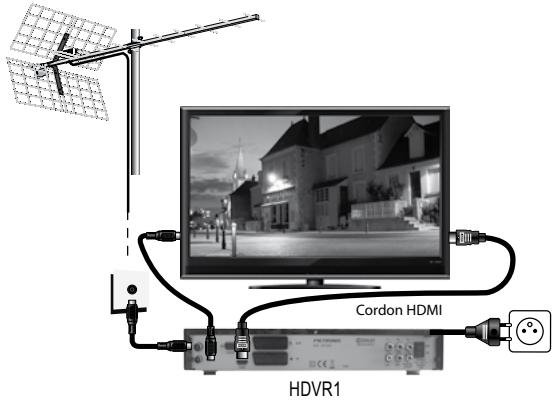

A - installation du magnétoscope numérique

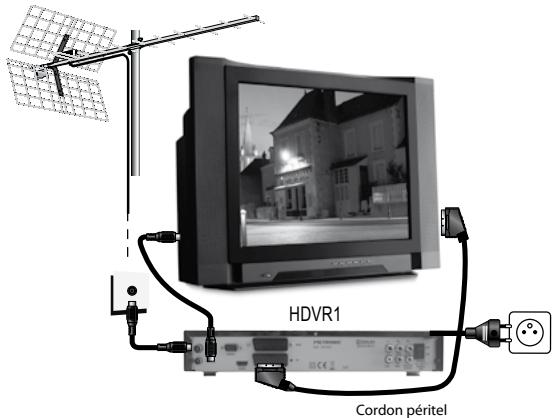

Le magnétoscope numérique étant débranché du secteur, connectez directement l'antenne à l'entrée ANT (I, P11) du magnétoscope. Reliez le magnétoscope et le téléviseur par un câble coaxial d'antenne. Ce câble permet de continuer à recevoir les chaînes sur le téléviseur. Reliez votre téléviseur au magnétoscope numérique grâce à un cordon HDMI, allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire). Si votre téléviseur ne possède pas d'entrée HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. L'afficheur de la façade s'allume. Insérez les piles dans la télécommande.

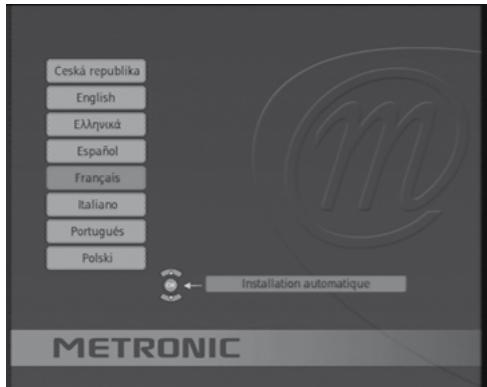

L'écran du téléviseur affiche un menu de sélection de langue. Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.

Choisissez la langue avec les touches ▽ ▲, puis appuyez sur OK.

La recherche automatique de chaîne démarre. À l'issue de cette recherche, le magnétoscope affiche la première chaîne, l'installation de base est terminée.

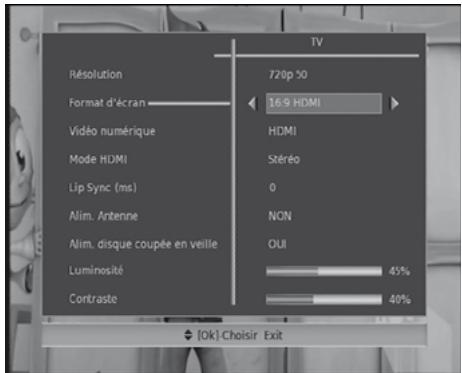

Pour satisfaire le plus grand nombre, nous avons réglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16/9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l'écran, nous vous invitons à régler, dans MENU / Configuration / Système / TV, le paramètre Format d'écran sur 16:9 HDMI.

B - installation du disque dur

Le magnétoscope numérique supporte les disques durs SATA au format 2,5" (2,5 pouce). Ses connecteurs se présentent ainsi :

Un disque dur est sensible aux décharges électrostatiques, nous vous conseillons de le tenir par les bords et d'éviter de toucher les connecteurs, ainsi que les composants de la face inférieure.

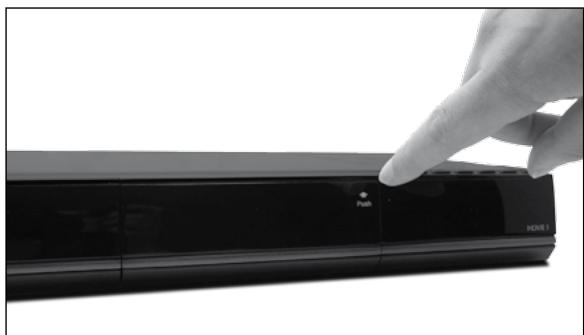

Mettez le magnétoscope en mode arrêt en poussant sur OFF, l'interrupteur situé en face arrière, puis ouvrez la façade en appuyant sur PUSH.

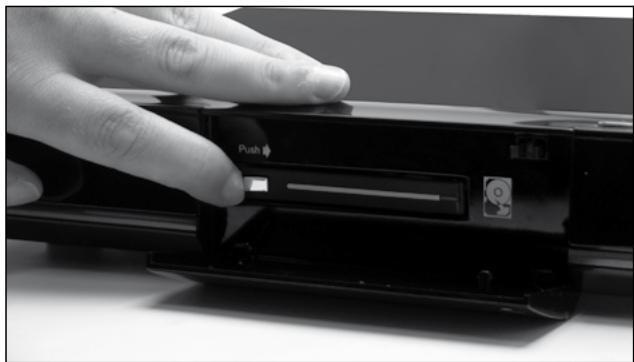

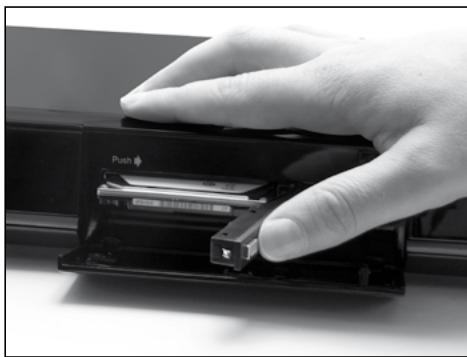

La façade ouverte, poussez vers la droite le bouton de la trappe (voir ci-dessous).

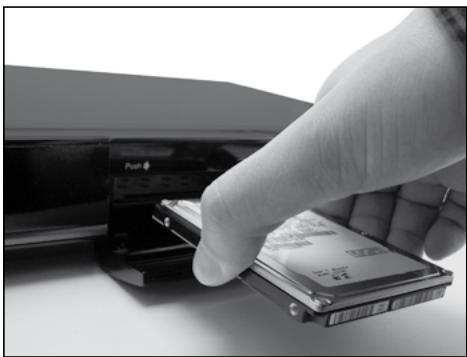

La trappe ouverte, insérez le disque dur doucement, les connecteurs vers le fond et le capot métallique du disque dur vers le haut.

Refermez la trappe puis la façade. C'est en refermant la trappe que le disque va s'enfoncer complètement, et se connecter au magnétoscope. Poussez sur ON l'interrupteur de la face arrêté.

Lors du premier démarrage avec un disque dur au format FAT32, le magnétoscope initialise le disque dur pour vérifier son bon fonctionnement, cette initialisation peut prendre plusieurs minutes. Cette vérification s'effectue également après une coupure secteur. Lors d'un allumage normal, l'initialisation ne prend que quelques secondes. À la fin de l'initialisation le magnétoscope affiche "Disque prét".

Si le magnétoscope affiche le message "disque pas prêt", le disque n'est pas au format FAT32 (c'est souvent le cas des disques durs neufs), il faut formater le disque dur comme expliqué ci-après.

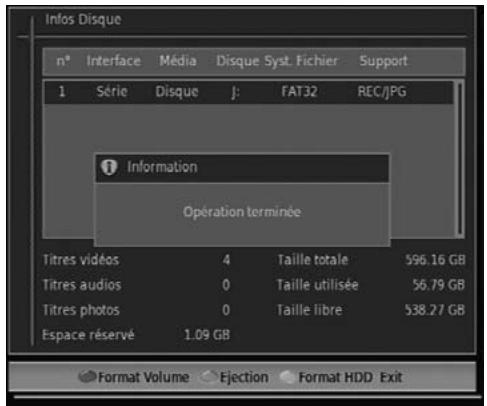

C - formatage du disque dur

Le formatage d'un disque dur efface toutes les données et le prépare à recevoir des enregistrements.

• Allez dans le MENU / Gestion Disque / Infos Disque.
• Appuyez sur la touche jaune de la télécommande.
• Appuyez sur la touche ← et OK pour confirmer.
• Entrez le mot de passe (mot de passe d'origine 0000).
• Patientez quelques secondes.

Le formatage terminé, le magnétoscope affiche le message "opération terminée" comme suit :

Le magnétoscope est maintenant prêt à enregistrer.

Si le disque dur possède plusieurs partitions, il est possible de formater seulement l'une d'entre elles en sélectionnant la partition et en appuyant sur la touche de couleur rouge (Touche n°15 page10). A la fin du formatage apparait le message "Disque correctement formateur".

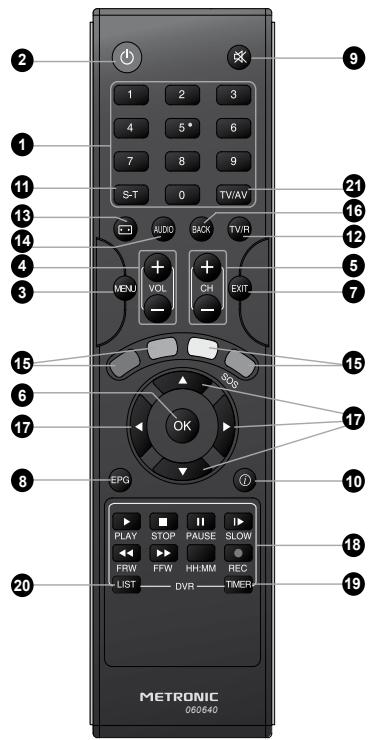

2 - Description de la télécommande

1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programme, permet de rentrer les valeurs numériques. 2 Touche . Permet de mettre en veille le magnétoscope ou de l'allumer. 3 Touche MENU. Permet d'entrer dans le menu principal. 4 Touches +VOL. Permet de régler le volume. 5 Touches +CH. Permet de changer de chaîne. 6 Touche OK. Permet d'afficher la liste des chaînes. Validation dans les menus. 7 Touche EXIT. Permet de revenir à la chaîne en cours. 8 Touche EPG. Fait apparaître le Guide Électronique des Programmes. 9 Touche. Un appui permet de couper le son. Un deuxième appui revient en mode normal. 10 Touche (info). Permet d'afficher des informations sur la chaîne, l'enregistrement ou la lecture en cours. 11 Touche S-T. Pour activer ou désactiver les sous-titres (DVB). 12 Touche TV/R. Pour basculer du mode TV au mode Radio et inversement. 13 Touche. Accès rapide au format d'écran. 14 Touche AUDIO. Pour choisir parmi les voies audio disponibles (autre langue, Dolby Digital,...) 15 Touches de couleurs. Utilisées dans certains menus. Touche SOS. Un appui prolongé (3 secondes) lance automatiquement une nouvelle recherche de chaînes. 16 Touche BACK. Permet de revenir à la chaîne regardée précédemment. 17 Touches . Pour naviguer dans les menus et modifier les différents paramètres. Hors des menus, permet de changer de chaînes et de régler le volume. 18 TOUCHES DÉDIÉES AUX ENREGISTREMENTS :

REC • Pour lancer un enregistrement du programme en cours.

STOP. Pour arrêter l'enregistrement ou la lecture en cours.

PLAY Pour lancer la lecture ou la reprendre après une pause.

PAUSE II. Pour faire une pause dans la lecture ou mettre en pause une émission et la reprendre plus tard (TIME SHIFT).

SLOWI. Permet de ralentir la lecture de la vidéo en cours.

FRW Pour un return en arrêté (des appuis successifs augmentent la vitesse de retard).

FFW Pour une avance rapide (des appuis successifs augmentent la vitesse d'avance).

HH:MM. Permet d'aller au temps HH:MM de la vidéo en cours de lecture.

19 Touche TIMER. Pour programmer un enregistrement. 20 Touche LIST. Permet d'accéder directement au menu des vidéos enregistrées. 21 Touche TV/AV. Lorsque le magnétoscope est connecté au téléviseur par un cordon péritel, cette touche permet de redonner la main au téléviseur (mode TV).

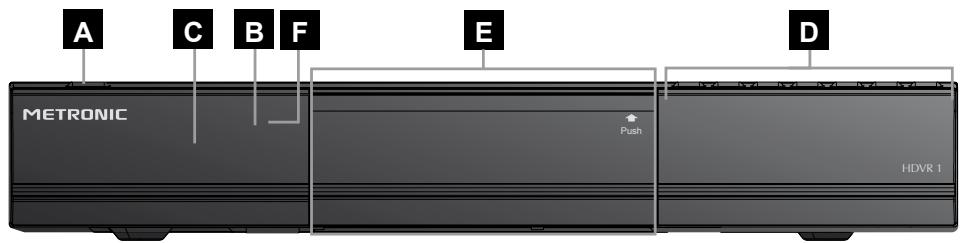

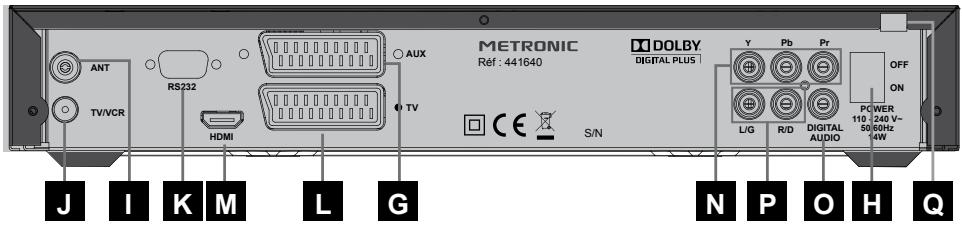

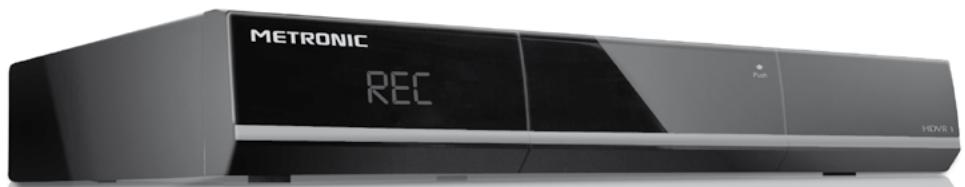

3 - Description du magnétoscope

A Bouton marche/veille. B Indicateur d'enregistrement. Le voyant allumé rouge signifie en cours d'enregistrement (ou TIME SHIFT). C Afficheur. Indique la chaîne en cours, l'heure en veille ou REC pendant un enregistrement. D Touches REC, STOP, PAUSE, PLAY, OK, CH+/CH- identiques à celles de la télécommande. E Rabat de la façade pour accéder au disque. F Récepteur infrarouge (déTECTe le signal infrarouge de la télécommande). G Entrée / Sortie péritel Auxiliaire. Lorsque vous branchez un appareil sur cette prise, celui-ci prend automatiquement la main sur le magnétoscope lorsqu'il est en veille. Le signal qui vient de l'auxiliaire est analogique, il n'est donc pas disponible sur la sortie HDMI. H Interrupteur Marche/Arrêt. I Entrée antenne terrestre (râteau). J Sortie antenne pour TV. K Connecteur RS232 pour SAV uniquement. Sortie péritel TV. Pour connecter le magnétoscope au téléviseur si celui-ci ne possède pas de prise HDMI. M Sortie HDMI (haute définition numérique). N Sorties YUV (haute définition analogue). O Sortie audio numérique. P Sorties audio analogique. Q Alimentation secteur.

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touches numériques ou touche OK pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche REC pour enregistrer une émission en cours.
• Touche TIMER pour programmer un enregistrement.
• Touche PLAY pour visualiser un programme déjà enregistré.
• Touche STOP pour arrêter l'enregistrement ou la lecture.
• Touche PAUSE permettre enpause une émission ou la lecture d'un enregistrement et la reprendre plus tard.

A - Enregistrement simple

Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :

• Allumez votre magnétoscope avec la touche marche/arrêt (Ø).
• Sélectionnez la chaîne à enregistrer avec les touches, en tapant son numéro, ou en sélectionnant la chaîne dans la liste (touche OK)
• Patientez quelques secondes jusqu'à ce que l'indication "disque prêt" s'affiche puis disparaisse.
• Appuyez sur la touche REC ; l'enregistrement de l'émission en cours démarre (le voyant rouge s'allume).
• Un message vous indique combien de temps l'enregistrement va durer. La durée proposée provient des informations diffusées par l'opérateur concernant l'émission en cours augmentée d'une marge de quelques minutes. Si cette durée vous convient, laissez ce message disparaître tout seul ou validez par OK. Si cette durée ne vous convient pas, modifiez-la avec les touches « » ou en tapant le nombre de minutes (sélectionnez au préalable l'option choisie avec les flèches « ») sur la télécommande, puis en validant par OK.

Vous pouvez interrompre à tout moment l'enregistrement en appuyant sur la touche STOP de la télécommande et en confirmant l'arrêt (sélectionnez OUI et validez par OK).

B - double enregistrement

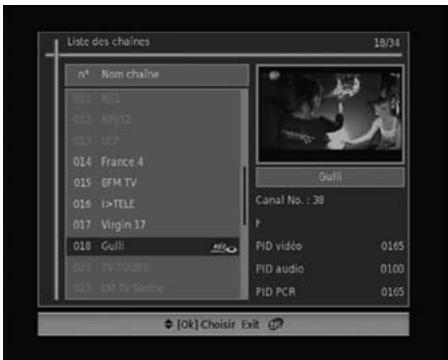

Lorsque le magnétoscope enregistre une émission, la liste des chaînes (disponible par la touche OK) n'affiche pas toutes les chaînes de la même manière.

Les chaînes dont le nom est en blanc sont celles qui sont sur la même fréquence que celle qui est en cours d'enregistrement, vous pouvez y accéder pour enregistrer une autre chaîne.

La liste des chaînes vous indique en permanence les chaînes qui sont en cours d'enregistrement, grâce à un pictogramme. Lorsque vous appuyez sur STOP pendant un double enregistrement, le magnétoscope vous demande de désirir sur chaque chaîne l'enregistrement doit s'arrêter.

• Si vous quittez définitivement le salon pendant un enregistrement (par exemple si vous allez vous coucher) appuyez sur la touche marche/arrêt (Ø). Le magnétoscope se mettra en veille légère, tout en continuant à enregistrer, puis passera en veille profonde lorsque l'enregistrement sera terminé.
• Si vous souhaitez enregistrer deux chaînes simultanément, vous étés obligé de sélectionner deux chaînes du même multiplex. Pensez à consulter la composition des multiplex (page 26) pour augmenter vos possibilités. Par exemple si vous voulez enregistrer France 2 et France 3, c'est possible à condition d'enregistrer France 2 en SD (chaîne n°52) au lieu de France 2 HD (chaîne n°2).
• Le magnétoscope est donc pour une utilisation principale avec un téléviseur équipé d'un tuner TNT. En utilisation normale, le magnétoscope est donc en veille quand vous regardez la télé. Vous pouvez toutes utiliser le magnétoscope pour regarder la télé, ce qui permettra d'enregistrer une chaîne ou de lancer le mode TIME SHIFT avec beaucoup plus de spontanéité. De plus, vous bénéficierez peut-être d'une meilleure ergonomie qu'avac votre téléviseur, par exemple au niveau du contrôle parental qui est particulièrement soigné sur votre magnétoscope HDVR1.

6 - Programmer un enregistrement différé

Votre magnétoscope possède une horloge interne qui permet de programmer un ou plusieurs enregistrements différés. Il ne peut pas y avoir plusieurs programmations sur une même plage horaire.

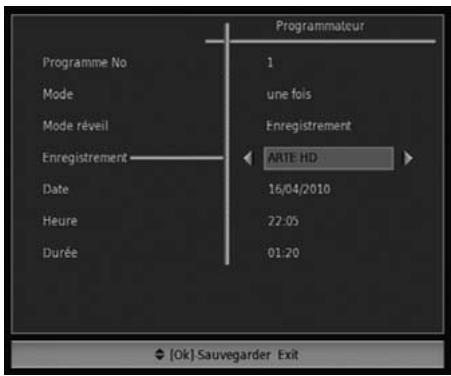

A - Programmation d'un enregistrement

• Mettez-vous sur la chaîne à enregistrer.
• Allez dans MENU / Programmateur ou appuyez sur la touche TIMER.
• Sur la ligne Programme No, CHOISSEZ un numéro de programme libre (1 pour le premier enregistrement, 2 ensuite, etc.).
• Sur la ligne Mode, CHOISSEZ une fois pour un enregistrement unique. Vous pouvez aussi programmer un événement quotidien ou hebdomadaire, par exemple.
• Sur la ligne Mode réveil, laissez Enregistrement.
• Sur la ligne Enregistrement, laissez la chaîne proposée, mais vous pouvez encore changer si vous le voulez.
• Sur la ligne Date, appuyez sur la flèche pour afficher le calendrier. Vous pouvez alors désirer l'année, le mois puis le jour en vous déplaçant avec les flèches.
• Sur la ligne Heure, entrez l'heure de démarrage de l'émission.
• Sur la ligne Durée, entrez la durée de l’émission (heures et minutes).

• Appuyez sur OK, un message "Attendez, SVP" / "Sauvegarde terminée" apparait.
• Appuyez sur EXIT pour quitter tous les menus et revenir à l'émission en cours, ou bien éteignez le magnétoscope (il se réveillera pour faire l'enregistrement automatique).

Note : Si le message "Programme non variable" apparait, vérifie que l'émission que vous désirez enregistrer n'est pas déjà passée ou en cours, que la durée n'est pas nulle ou que le programme ne chevauche pas un autre programme.

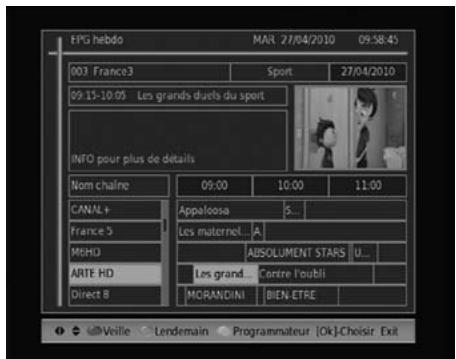

B - guide électronique des programmes (EPG)

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir (selon les chaînes qui diffusent ces informations). Vous pouvez alors programmer un enregistrement par simple sélection du programme dans le guide :

• Appuyez sur la touche EPG de la télécommande.
• Sélectionnez l'événement à enregistrer avec les touches «▶▲▼» de la télécommande.
• Appuyez sur la touche jaune de la télécommande, vous êtes alors transféré dans le programmateur avec toutes les informations pré-remplies.
• Vous pouvez modifier l'horaire de programmation ou la durée.
• Appuyez sur OK pour valider.
• Appuyez plusieurs fois sur EXIT pour revenir à l'émission en cours ou éteignez le magnétoscope (il se réveillera pour faire l'enregistrement programme automatique).

Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous devez pour cela éditer la programmation dans le MENU / Programmateur.

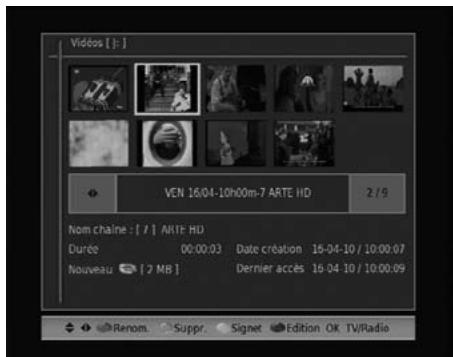

Lecture d'un enregistrement :

• Allez dans MENU / Gestion Disque / Vidéo ou appuyez sur la touche LIST.
• Les enregistrements s'affichent sous forme de vignette.
• Sélectionnez l'enregistrement souhaité avec les touches «▶ ▲ ▼» et appuyez sur OK.
• La lecture de l'enregistrement se lance.
• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur les touches avance rapide (FFW), retard rapide (FRW) ou sur la touche HH: MM (aller à Heure: Minutes).

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP, vous pouvez alors sélectionner une autre vidéo ou bien regarder une émission en cours en appuyant plusieurs fois sur la touche EXIT.

8 - Fonction TIME SHIFT

Le TIME SHIFT permet de mettre en pause une émission et de la reprendre quand vous le souhaitez. Lorsque vous regardez une émission et que vous êtes interrompu (par le téléphone par exemple), vous pouvez mettre en pause l'émission et la reprendre là où vous l'avez laissée. Pour cela, appuyez simplement sur la touche PAUSE, l'image se fige, et à votre retour, appuyez sur la touche PLAY pour reprendre l'émission.

En mode TIME SHIFT, vous avez la possibilité d'utiliser la touche (FFW) pour une avance rapide ou la touche (FRW) pour un retour en arrêté. Vous avez donc intérêt à entrer en mode TIME SHIFT dès que vous pressentez que vous souhaiterez à un moment ou un autre revoir une action d'un programme, par exemple, lors d'un match de football.

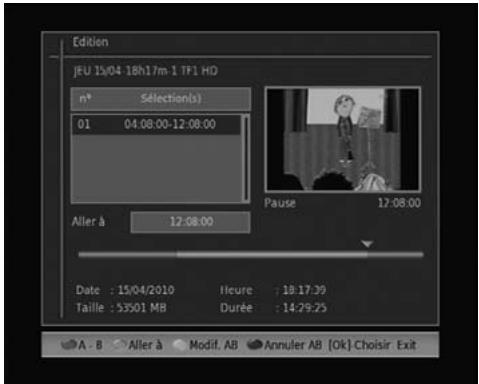

A - Épurer un enregistrement

Ce magnétoscope permet d'effacer des parties d'enregistrement.

• Allez dans MENU / Gestion Disque / Vidéo ou appuyez sur la touche LIST.
• Sélectionnez l'enregistrement à éditer à l'aide des touches Appuyez sur la touche bleue (Édition).
• Vous serez maintenant dans le menu édition.
• Appuyez sur la touche PLAY, FFW ou FRW pour aller au début de la zone que vous souhaitez effacer.
• Appuyez sur la touche rouge pour placer le curseur de début.
• Appuyez sur la touche PLAY, FFW ou FRW pour aller à la fin de la zone que vous souhaitez effacer.
• Appuyez sur la touche rouge pour placer le curseur de fin.
• Appuyez sur OK pour valider.
• Appuyez sur OK quelques instants, la partie sélectionnée est effacée.

Après modification, il est possible que lors de l'exportation de la vidéo sur un ordinateur, la vidéo ne soit plus lisible par certains logiciels.

B - Renommer un enregistrement

Année la liste des enregistrements et Sélectionnez celui que vous pouze rénommer

• Appuyez sur la touche rouge, le clavier virtuel apparait
• Appuyez sur la touche rouge pour effacer les lettres du nom actuel
• Entrez une à une les lettres du nouveau nom de votre enregistrement. Comme avec un téléphone portable, la saisie d'une lettre s'opère en appuyant plusieurs fois sur le chiffre correspondant.
• Validez par OK une fois la saisie terminée.

Pour supprimer un enregistrement.

• Allez dans MENU / Gestion Disque / Vidéo ou appuyez sur la touche LIST.
• Sélectionnez l'enregistrement à supprimer à l'aide des touches
• Appuyez sur la touche verte de la télécommande.
• Appuyez sur « et OK pour confirmer.

11 - Enlever le disque dur

Vous soupiez enlever le disque dur pour exporter les videos sur un ordinateur ou le remplacer par un autre.

• Allez dans MENU / Gestion Disque / Infos disques.
• Appuyez sur la touche verte.
• Un message de confirmation apparait : "Voulez-vous enlever le disque ?"
• Appuyez sur et OK pour confirmer.
• Un message apparait "disque déconnecté en sécurité".
• Eteignez et débranchez le magnétoscope.
• Ouvrez la façade et retirez le disque dur de la trappe.

Veuillez ensuite le réinstaller plus tard ou en installer un nouveau (voir paragraphe page 7, Installation du disque dur).

12 - Exporter un enregistrement sur un ordinateur

Pour lire les enregistrements sur un ordinateur, il faut sortir le disque dur de la trappe du magnétoscope et utiliser un accessoire (boîtier ou câble SATA/USB) pour connecter le disque dur sur l'ordinateur.

Les enregistrements sont enregistrés au format H.264 ou MPEG2 et se trouvent dans le répertoire vidéo du disque dur. Ils sont lisibles sur un ordinateur avec un logiciel capable de lire ces formats vidéo.

VLC version 1.0.5 ou supérieure, par exemple : www.videolan.org

Si vous visualisez un enregistrement sur votre ordinateur et que l'image présente des effets "peigne" (entrelacement), activez le filtrage de désentrelacement de votre lecteur video (voir l'aide de VLC).

Note : Le décodage de vidéo en Haute Définition peut nécessiter beaucoup de ressources à un ordinateur, assurez-vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la vidéo en haute définition. Le manque de puissance apparaît souvent sous forme d'images saccadées.

A - changer le code secret

Votre magnétoscope est livré avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les programmes dont vous pouvez restreindre l'accès (blocage parental) ou pour protéger la configuration du magnétoscope.

• Allez dans MENU / Configuration / Système / Verrouillage.
• Descendez sur la ligne Ancien code, et tapez le code actuel (0000 en sortie d'usine).
• Sur la ligne Nouveau code, tapez le nouveau code secret.
• Sur la ligne Confirmer le code, tapez une deuxième fois le nouveau code secret.
• Si vous deuxième saisie confirme la première, le nouveau code est sauvegardé automatiquement.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

B - Réinitialiser le magnétoscope

La réinitialisation usine peut être utile si vous modifiez la programmation de votre magnétoscope et que certaines fonctions ne marchent plus. En réinitialisant le magnétoscope, vous revenez dans une configuration identique à celle du produit neuf. Vos enregistrements ne seront pas perdus.

Afin d'éviter une perte de données non intentionnelle, un mot de passe est demandé pour autoriser la réinitialisation.

• Allez dans MENU / Configuration / Réinitialisation.
• Appuyez sur « » et OK pour confirmer.
• Tapez les 4 chiffres de votre code secret (0000 en sortie d'usine).
• Patientez quelques secondes.

Le menu Configuration / système / TV permet de régler différents paramètres de visualisation de l'image :

• La ligne Format d'écran permet de : gérer les écrans 4:3 et 16:9 :
• 4:3 Letter Box. Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3 Panscan. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.
• Auto. Pour un téléviseur 16:9 relié par péritel. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.
• 16:9 HDMI. Pour un téléviseur 16:9 relié au magnétoscope par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
• 16:9 ZOOM. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons votre attention sur le fait que ce mode altère votre perception de la normalité.
• La ligne Alim. Antenne permet d'activer l'alimentation 5V pour une antenne d'intérieure, par exemple.
• Lip Sync (ms). Permet d'ajuster le décalage du son par rapport à l'image.

D - blocage parental

Votre magnétoscope utilise un blocage parental évolué qui vérifie, en utilisant des informations envoyées par les opérateurs, que le programme en cours peut être visualisé. Par exemple, si vous reglez une limite d'âge à 9 ans, les émissions déconseillées aux moins de 10 ans seront bloquées.

• Allez dans MENU / Configuration / Système / Verrouillage.
• Sur la ligne niveau moral, sélectionnez l'âge limite avec les flèches « »
• Appuyez sur OK pour valider votre choix.
• Entrez votre code secret pour valider la modification.

Note : Nous ne pourrons pas être tenus pour responsables des informations (éventuellement erronées) diffusées par les opérateurs. Il arrive en effet que les informations diffusées soient inexactes ou peu précises dans le temps.

Note : Si vous enregistrez une chaîne sur une période qui contient une émission bloquée par le niveau moral, c'est tout l'enregistrement qui sera bloqué.

14 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/R, vous entrez dans le mode radio. Vous pouvez alors enregistrer la radio de la même façon qu'un programme de télévision.

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander.

Votre magnétoscope étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementvable que les codes de votre magnétoscope n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.

16 - Questions / réponses

• France 3 ne correspond pas à ma région.

J'ai un problème d'image ou de son sur la sortie HDMI. Connectez le téléviseur au magnétoscope par un cordon péritel, afin d'accéder aux menus. Allez dans MENU / Configuration / Système / TV et essayez les différentes possibilités de résolution offertes. - Pourquoi l'écran reste noir? La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au magnétoscope qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair. - La télécommande fonctionne mal. - Remplacez les piles par des piles neuves. - Veillez à vous éloigner au moins d'un mètre de l'appareil.

Certains émetteurs diffusent deux versions régionales de France 3.

La première sur la chaîne n°3, l'autre en fin de liste. Si vous n'avez pas France 3 de votre région sur la chaîne n°3, c'est que votre ANTENNE est orientée vers l'émetteur d'une région voisine.

• L'image et/ou le son saccade un peu. Ça peut être le cas si votre antenne ne délivre pas un signal assez puissant. Lorsque le disque dur fonctionne, le niveau de signal minimum requis augmente. Il est donc possible que le problème n'apparaisse que lors des enregistrements ou lors du TIME SHIFT. Amplifiez votre Antenne ou remplacez-la par un modèle plus performant.
• Pourquoi le magnétoscope s'éteint au bout de 3 heures?

Pour des raisons d'économie d'énergie, le magnétoscope se met automatiquement en veille au bout de 3 heures sans interaction avec l'utilisateur (changement de chaîne ou de volume par exemple).

• Je n'arrive pas à enregistrer l'émission en cours.

Vérifiez que votre disque dur est bien inséré dans le magnétoscope (paragraphe B page 7). Retirez et remettez le disque dur dans le magnétoscope, celui-ci doit afficher le message suivant "initialisation en cours" et attendez le message "disque prêt". Quand le disque est prêt, appuyez sur la touche enregistrement (REC) pour enregistrer le programme en cours. Il se peut également que votre disque dur ne soit pas au bon format, il faut le formater en FAT32 (paragraphe C "Formatage du disque dur" page 9).

• Mon magnétoscope affiche "disque pas prêt" au démarrage.

Vérifiez que votre disque dur est bien au format FAT32, si ce n'est pas le cas vous devez formater votre disque dur ou une partition de celui-ci (paragraphe C "Formatage du disque dur" page 9).

• Lorsque je programme un enregistrement, le magnétoscope affiche "programme non valable"

Vérifiez :

• Que votre programme n'est pas déjà passé ou en cours.
• Que la durée de l'enregistrement n'est pas nulle.
• Que la programmation ne chevauche pas une autre programmation.

Si le programme est en cours, enregistrez le programme directement avec la touche enregistrement (REC) sans passer par le menu programmateur.

Pour compléter votre installation, il existe dans la gamme de produits METRONIC des produits compatibles avec votre magnétoscope numérique.

• Disque dur SATA 2,5"
• 250Go (495261)
• 500Go (495262)
• La gamme de télécommandes universelles évolution 4
• Zap 6 Learning (495336) sa fonction learning permet de mémoriser toutes les touches de votre télécommande d'origine

Dans la gamme de produits METRONIC sera bientôt disponible un large besoin d'accessoires tels que des housses de protection en silicone, des boîtiers de transport, des stations d'accueil, etc.

Magnétoscope	Appareil permettant d'enregistrer des chaînes de télévision sur un support magnétique (cassette, disque dur..)
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20° siècle. Depuis fin 2009, la télévision analogue terrestre s'éteint région par région jusqu'en novembre 2011 où laforthème région sera éteinte.
Disque dur	Le disque dur est un support composé de disques magnétiques rigides sur lesquels on peut stocker de très grands quantités d'informations. Ce magnétoscope numérique supporte les disques durs de type SATA 2,5" (pouce).
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Codec	Codeur/Décodeur. Moyen d'encoder un contenu audio-vidéo, et de le décoder.
Code PIN	Numéro d'Identification Personnel = mot de passer.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes.
EPG	Guidelectronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Your magnétoscope peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	Ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée page suivante.
Numérique	Par opposition à l'analogique, le nombreque est basé sur des informations de type "touit ou rien". Les principaux avantages qui en découlement sont une(Meilleureimmunité aux brouillages, une excellure occupation des canaux permettant de diffuser des chaînes plus nombreuses et de toute valeur qualité, ainsi que la possibilité d'enregistrement sans perte de qualité.
Terrestre	Dans le cas qui nous intérisse, se rapporte aux transmissions dans l'air, par opposition à "câble" ou "satellite".

TNT

Télévision Numérique Terrestre.

19 - Châines gratuites par multiplex

Chaînes gratuites par multiplex (fréquence) pour la France.

Multiplex	Châînes
R1	France 2 France 3 France 5 France 6 La chaîne parlementaire Châînes locales
R2	Direct 8 France 4 I - TELE Virgin 17 BFM TV Gulli
R3	Canal + (plages en clair) TPS Star (plages en clair)
R4	M6 W9 NT1 Arte HD Paris Première (plages en clair)
R5	TF1 HD France 2 HD M6 HD
R6	TF1 NRJ12 TMC Arte

Selon les régions, d'autres multiplex peuvent être disponibles, émettant des chaînes locales.

Spécifications Techniques
Alimentation	110/240V~50/60Hz
Tuner	170-240/460-870 MHz
Décodage matériel	Standard MPEG-2 MP@ML MPEG-4 (H.264)
Décodage Audio	MPEG-1 Audio layer 2 Dolby Digital Dolby Digital plus HE-AAC
Connecteurs	1 Sortie HDMI 1.21 Sortie YUV2 périrels (50049-1)1 sortie audio audio analogique1 sortie audio numérique
Disque dur	Jusqu'à 2 Téra Octet maximum, 1A
Dimensions	Largeur: 360 mmProfondeur: 210 mmHauteur: 65 mm
Consommation	En marche: jusqu'à 14W avec disque dur Mode veille: 6W (amplification anteenne)Mode Arrêt: 0W

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'emploi : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes AVANT TOUT APPEL:

• Modèle de votre appareil : Magnétoscope numérique HDVR1 (441640)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

DIGITAL PLUS

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Avez-vous facilement trouvé un disque dur compatible où non avec votre magnétoscope ?

Avez-vous eu des problèmes pour insérer le disque dur où non dans votre magnétoscope?

Connaissez-vous les accessoires associés à votre magnétoscope HDVR1 METRONIC? oui non

Si oui, les utilisez-vous ? oui non

Sont-ils facilement accessibles en magasin ? oui non

La notice vous paraît-elle suffisamment claire dans les différentes étapes d'utilisation de votre magnétoscope ? oui non

Quelles modifications souhaiteriez-vous voir apportées?

Avez-vous eu recours à l'assistance téléphonique ou non METRONIC?

Si oui, globalement, êtes-vous satisfait de ce service.

Autres remarques ou suggestions :

100 rue Gilles de Gennes

Node Pack Touraine

37310 TAUXIGNY, FRANCE

Certificat de garantie

Le Magnétoscope numérique HDVR1 (441640) est garanti un an d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné, accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : Magnétoscope numérique HDVR1 (441640)

Date d'achat :

N° de série :

100 rue Gilles de Gennes

Node Pack Touraine

37310 TAUXIGNY, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

FRANCE Assistance technique : 0892 350 315

Prix d'appel 0,34€ TTC / min depuis un poste fixe

BENELUX [phone]

METRONICITALIA 02 94 94 36 91

METRONIC IBERICA Service Technique : 807 11 70 08

100, Rue Gilles de Gennes

NODE PARK TOURAINE

37310 TAUXIGNY

www.metronic.com

Produit fabriqué en Asie

Made in Asia
