Type de produit	Enceinte subwoofer pour système audio voiture
Marque	Blaupunkt
Modèle	VXW 200
Dimensions (L x l x H)	240 x 260 x 348 mm
Hauteur totale	109 mm
Profondeur de montage	101 mm (sans capuchon : 98 mm)
Découpe de montage	192 mm
Puissance nominale (EIA)	100 W
Puissance maximale (IEC)	300 W
Sensibilité	94 dB/2.83V/m (91 dB/W/m)
Réponse en fréquence	25 – 150 Hz (-10 dB)
Impédance nominale	4 ohms
Diamètre du cône	170 mm (6,5 po)
Matériau du cône	Papier
Matériau de la bobine mobile	Kapton
Taille de la bobine mobile	50 mm (2 po)
Type de bobine	4 couches
Poids de l'aimant	848 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits abrasifs.
Sécurité	Installation par un professionnel recommandée. Fixation solide, distance minimale de 10 cm des parois. Ne pas endommager les éléments du véhicule lors du perçage.
Pièces détachées et réparabilité	Contacter un revendeur agréé Velocity ou Blaupunkt pour les pièces de rechange et réparations.

FOIRE AUX QUESTIONS - VXW 200 BLAUPUNKT

Quelles sont les dimensions exactes du Blaupunkt VXW 200 ?

Les dimensions extérieures sont de 240 x 260 x 348 mm (L x l x H). La découpe de montage requiert un diamètre de 192 mm et la profondeur de montage est de 101 mm (98 mm sans capuchon).

Quelle est la puissance admissible de cette enceinte ?

La puissance nominale est de 100 W (selon la norme EIA RS426A) et la puissance maximale atteint 300 W (selon IEC 268-5).

Quelle est l'impédance du subwoofer VXW 200 ?

L'impédance nominale est de 4 ohms, ce qui le rend compatible avec la plupart des amplificateurs de voiture.

Quelle est la réponse en fréquence de ce modèle ?

La réponse en fréquence s'étend de 25 à 150 Hz (à -10 dB), idéale pour des graves profonds.

Puis-je installer moi-même le Blaupunkt VXW 200 ?

Il est fortement recommandé de faire installer l'enceinte par un professionnel pour garantir la sécurité et les performances. Des sangles de fixation sont fournies, mais la surface de montage doit être adaptée.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Assurez-vous de ne pas endommager la batterie, les câbles, la boîte à fusibles ou le réservoir d'essence. L'enceinte doit être éloignée d'au moins 10 cm des parois ou autres objets. Ne pas monter sur une plage arrière ou banquette ouverte.

Quel type de cône et de bobine sont utilisés ?

Le cône est en papier de 170 mm de diamètre. La bobine mobile est en Kapton de 50 mm avec 4 couches, offrant une bonne dissipation thermique.

Quels sont les paramètres Thiele-Small de ce subwoofer ?

Les paramètres clés : fs = 35 Hz, Qts = 0,32, Qes = 0,33, Qms = 6,3, Vas = 28 L (0,99 pi³), Xmax = ±3,5 mm.

Comment entretenir le Blaupunkt VXW 200 ?

Nettoyez l'enceinte avec un chiffon doux et sec. Évitez l'eau, l'humidité et les produits chimiques. Vérifiez régulièrement les fixations.

Où puis-je trouver des pièces de rechange ou faire réparer mon enceinte ?

Contactez un revendeur agréé Velocity ou Blaupunkt. Consultez le site www.velocity.de pour plus d'informations.

MODE D'EMPLOI VXW 200 BLAUPUNKT

Conseils pour l'installation et l'utilisation VXW 200B

Velocity

CAR HIFI PRO COMPONENTS

BY ● BLAUPUNKT

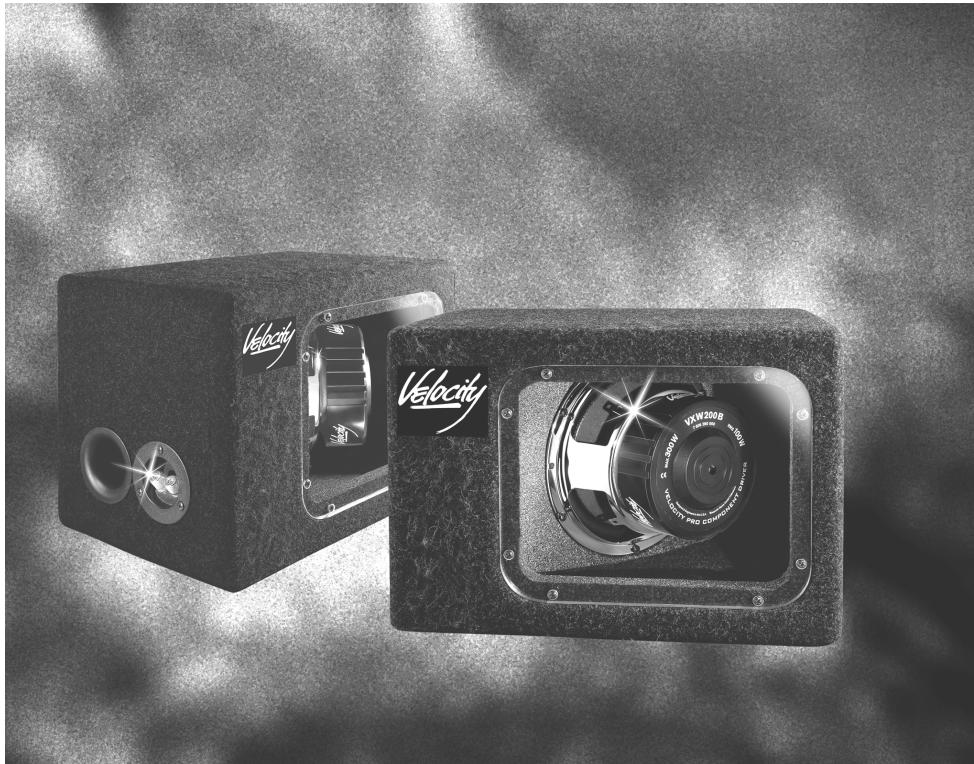

Merci d'avoir choisi Velocity!

Nous vous félicitons pour l'acquisition de votre nouveau produit Velocity! Nos ingénieurs ont, après un travail de conception et de développement intensif, créé les nouveaux subwoofers de la gamme Velocity qui offrent une qualité de son optimale.

Afin de garantir la haute qualité du système et la fiabilité de ce dernier, nous vous recommandons de faire instal-ler les subwoofers de la gamme Velocity par un revendeur autorisé de produits Velocity. En utilisant les haut-parleurs de composants et amplificateurs de notre gamme Velocity, vous pouvez éviter que la haute qualité du son soit entravée par des éléments de qualité inférieure.

Pour de plus amples informations (caractéristiques techniques, instructions concernant les applications et, bien-tôt, un programme de simulation pour le boîtier du subwoofer) relatives à nos produits Velocity, veuillez consul-ter notre page sur Internet à l'adresse suivante: http://www.velocity.de

Safety note

Consignes de sécurité

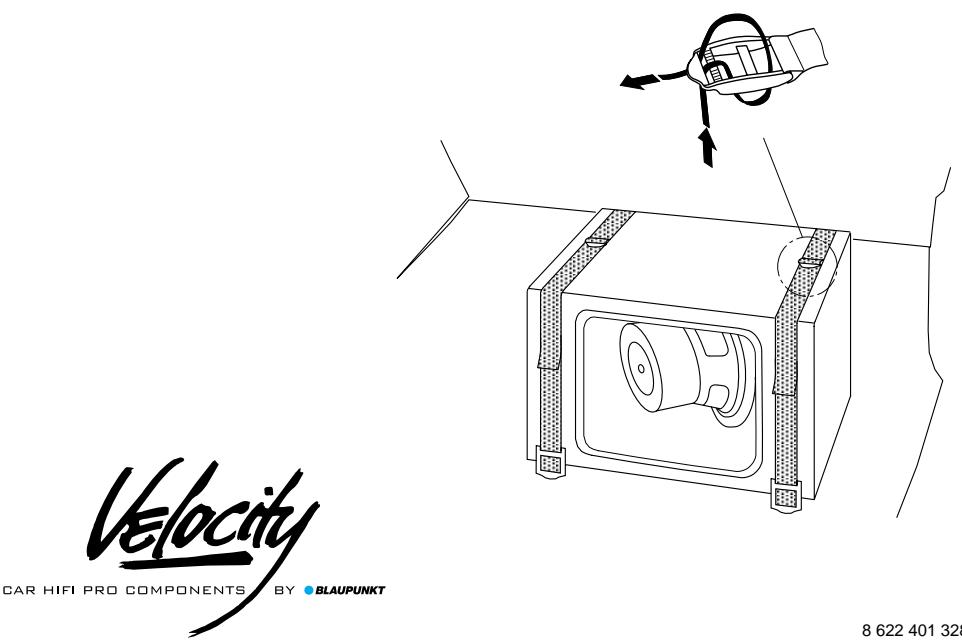

Pour des raisons de sécurité, la fixation du VXW 200 B doit être faite par des professionnels. Les sangles jointes peuvent être utilisées. La surface de montage doit être adaptée aux vis (de sangle) fournies et présenter une assise sûre: ne pas monter sur une plage arrière, une banquette arrière ou toute autre surface ouverte à l'avant.

Veiller à n'endommager aucun élément du véhicule (batterie, câbles, boîte à fusibles, réservoir d'essence, etc.) lors du perçage des trous.

La sortie son doit être éloignée de 10 cm au moins des parois ou des autres objets installés.

Technische Daten

VXW 200 B

Performance
size (mm/ in)	240*260*348 / 9,5*10,2*13,7
nominal Power	EIA Standard RS426A	100(Watt)
max. Powerl	IEC Standard 268- 5	300 (Watt)
sensitivity		94 (dB/2.83V/m)
sensitivity		91 (dB/W/m)
frequency response		25- 150 Hz (-10dB)
nom. impedance		4 ohms
Thiele-Small-data	fs	35 Hz
Thiele-Small-data	Qts	0.32
Thiele-Small-data	Qes	0.33
Thiele-Small-data	Qms	6,3
Thiele-Small-data	Vas	28 / 0,99 (L /cu. ft.)
Thiele-Small-data	Xmax	± 3,5 / ± 0,14 mm / in
mechanical
general	overall height mm/ in	109 /4,29
	mounting depth mm/ in	101 / 3,97
	mounting depth without cap mm/ in	98 / 3,85
	outside dimensions mm/ in	205 / 8,07
	mounting cutout size mm / in	192 / 7,55
Woofer	cone size mm / in	170 / 6,5
	cone material	paper
	voicecoil size mm / in	50 / 2
	voicecoil material	Kapton
	voicecoil type	4 layer
	magnet size g / oz	848 / 30
