Type de produit	Autoradio DVD
Marque et modèle	BLAUPUNKT MONTEVIDEO 4010 DVD
Dimensions (L x H x P)	178 x 50 x 166 mm
Poids	2,2 kg
Alimentation	12 V CC (11-16 V), négatif à la masse
Courant absorbé max.	12 A
Fusible	15 A
Puissance de sortie max.	40 W x 4 canaux
Puissance de sortie continue	20 W x 4 canaux (4 Ω, 10 % THD)
Impédance haut-parleur	4 - 8 Ω
Gammes radio	FM (3 banques), MW (2 banques)
Formats disque supportés	DVD, VCD, CD, MP3, WMA, JPEG
Formats USB/SD supportés	MP3, WMA, MP4, DivX, JPEG
Entrée auxiliaire	Jack AUX-IN 3,5 mm
Sortie vidéo	1 V ± 0,2 V, systèmes NTSC/PAL
Face avant	Détachable, antivol
Télécommande	Oui, avec pile CR2025
Entretien et nettoyage	Nettoyer les disques du centre vers l’extérieur avec un chiffon doux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l’appareil (risque laser). Utiliser uniquement une alimentation 12 V CC.
Réparabilité	Fusible remplaçable par l’utilisateur (même calibre). Pour toute autre réparation, contacter un professionnel.

FOIRE AUX QUESTIONS - MONTEVIDEO 4010 DVD BLAUPUNKT

Comment régler l'heure sur l'autoradio MONTEVIDEO 4010 DVD ?

Appuyez sur DISP et maintenez-le enfoncé plus de 2 secondes. Les heures clignotent : tournez VOL/MENU pour régler. Appuyez sur VOL/MENU pour valider, les minutes clignotent : tournez VOL/MENU pour régler. Appuyez sur DISP pour quitter.

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez la clé USB dans le port USB. L'appareil bascule automatiquement en mode USB. Si ce n'est pas le cas, appuyez sur SRC jusqu'à sélectionner USB. Utilisez les touches de navigation pour choisir un dossier ou un fichier.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le contact du véhicule est mis (position ACC ou ON). Assurez-vous que le câble d'alimentation est correctement branché et que le fusible de 15 A n'est pas grillé. Si le problème persiste, appuyez sur le bouton RESET avec un objet pointu.

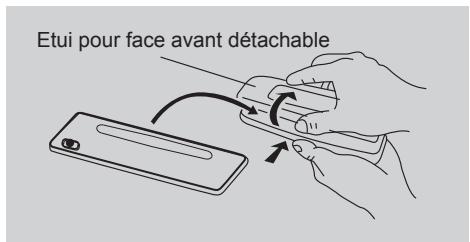

Comment détacher et remettre la face avant ?

Pour détacher : arrêtez l'appareil, appuyez sur le bouton de déverrouillage REL, puis inclinez la face avant pour la retirer. Pour remettre : engagez le côté droit de la face avant, puis appuyez sur le côté gauche jusqu'au verrouillage.

Comment effectuer une recherche automatique de stations radio ?

Appuyez brièvement sur AMS pour lancer la recherche automatique. Les 6 stations les plus puissantes de la gamme d'ondes en cours seront mémorisées automatiquement sur les touches 1 à 6.

Quels types de fichiers audio et vidéo sont supportés ?

Fichiers audio : MP3, WMA. Vidéo : MP4 (AVI, DivX 3.11/4.0/5.0/6.0), MPEG 2 (VOB), MPEG 1 (DAT). Images : JPEG. Limites : FAT16/32, noms de fichiers jusqu'à 32 caractères, répertoires jusqu'à 8 niveaux.

Comment régler la qualité sonore (graves, aigus, balance) ?

Appuyez plusieurs fois sur VOL/MENU pour parcourir les réglages : VOL (volume), BASS (graves), MIDDLE (medium), TREBLE (aigus), BALANCE (gauche/droite), FADER (avant/arrière). Tournez le bouton pour modifier chaque valeur. Plage : de -7 à +7 pour les tonalités.

Comment réinitialiser l'appareil aux paramètres d'usine ?

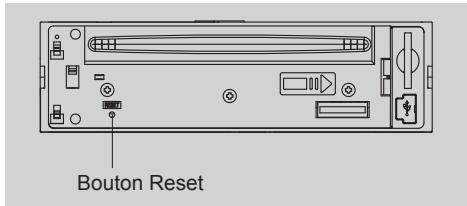

Utilisez un objet pointu (comme un stylo) pour appuyer sur le bouton RESET situé sur la face avant (après avoir retiré la face avant si nécessaire). Cela efface l'heure et les stations mémorisées.

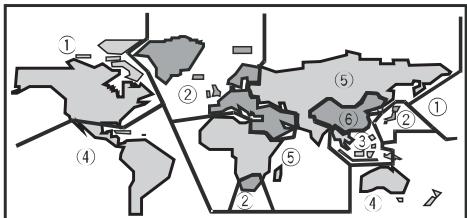

Puis-je lire un DVD vidéo de zone différente ?

Non, ce lecteur ne lit que les DVD vidéo de la zone correspondante. Le numéro de zone est indiqué sous l'appareil. Les DVD d'autres zones ne pourront pas être lus.

Comment utiliser la fonction de répétition A-B ?

Pendant la lecture, appuyez une fois sur A→B pour marquer le point de départ (affichage REPEAT A). Appuyez une seconde fois pour marquer le point de fin (REPEAT A B). La répétition du passage commence. Appuyez à nouveau sur A→B pour annuler.

MODE D'EMPLOI MONTEVIDEO 4010 DVD BLAUPUNKT

• Raccordez l'appareil uniquement à une alimentation 12 volts en courant continu avec le négatif à la masse.
• En cas de remplacement du fusible, veillez à utiliser un fusible de rechange de calibre identique. Un fusible de calibre supérieur peut entraîner des dommages importants au niveau de l'appareil.
• N'essayez PAS de désassembler l'appareil. Les faisceaux laser de la tête de lecture sont dangereux pour les yeux.
• Veillez à ce que des épingles ou autres objets étrangers ne parviennent pas à l'intérieur de l'appareil, ils pourraient causer des dysfonctionnements ou entraîner des risques pour la sécurité, tels qu'une décharge électrique ou une exposition au rayon laser.
• Si votre véhicule est resté immobilisé pendant une période prolongée par temps chaud ou froid, attendez que la température à l'intérieur de celui-ci soit devenue normale avant d'utiliser l'appareil.
• Réglez le volume sonore à un niveau qui vous permettra d'entendre les signaux d'alerte extérieurs (avertisseurs, sonores, sirènes, etc.).
• N'ouvrez PAS les couvercles et n'effectuez pas de réparations vous-même. Adressez-vous au vendeur ou à un technicien expérimenté pour avoir de l'aide.
• Ne regardez jamais de vidéo en conduisant afin de ne pas contrevenir à la loi et aux

arrêtés et de réduire le risque d'accident de la circulation. Utilisez l'appareil conformément aux instructions du manuel afin d'éviter les problèmes inutiles.

Remarques à propos des disques

• La lecture de disques défectueux ou poussiéreux peut entraîner des coupures du son. Tenez les disques comme montré sur l'illustration.
• Ne touchez pas le côté opposé à celui de l'étiquette.
• Ne fixez aucun scellé, label ou film de protection des données sur un côté ou l'autre.
• N'exposez pas un disque directement à la lumière du soleil ou à une chaleur excessive.
• Essuyez un disque sale du centre vers l'extérieur avec un chiffon propre.
• N'utilisez jamais de solvants tels que de la benzine ou de l'alcool.
• Cet appareil ne peut pas lire les disques de 3" (8 cm).
• N'introduisez jamais un disque de 3" monté dans un adaptateur, ni un disque avec un contour irrégulier.

L'appareil pourrait avoir un problème pour l'éjecter.

Consignes de sécurité 21 Commandes sur la face avant. 22 Télécommande 23 Utilisation générale 24 Mode radio. 26 Mode USB/SD/MMC 27 Mode disque 28 Configuration DVD 32 Zones des DVD 34 Raccordement électrique. 35 Système antivol 36 Guide de montage 36 Dépannage 38 Caractéristiques 39

Remarque :

Pour fournir une explication claire et une alternative au texte afin de faciliter la compréhension de l'utilisation de cet appareil, le mode d'emploi fait appel à des illustrations.

Il peut cependant arriver que ces illustrations ne représentent pas ce que vous pouvez voir sur l'appareil.

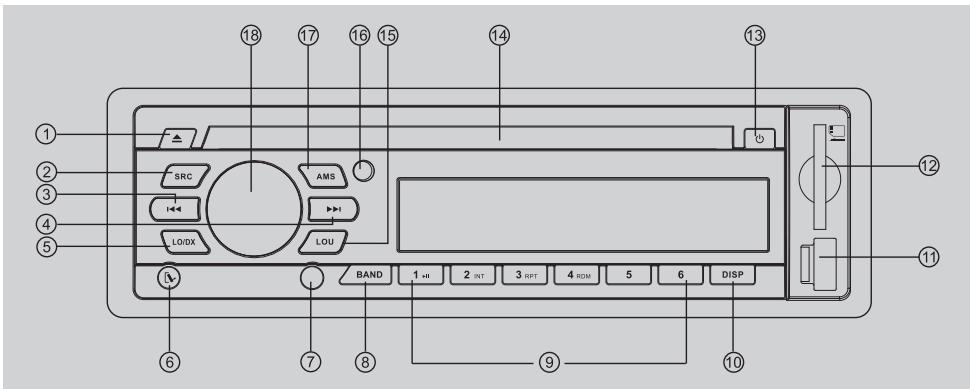

Marche/arrêt : appuyez sur le bouton pour mettre l'appareil en marche ou l'arrêter.

1. Éjection du disque
2. Radio
3. Lecture du disque (si un disque est introduit)
4. USB (si un dispositif USB est raccordé)
5. Carte (si une carte SD/MMC est introduite) -Aux-in
6. et 4.- Accord sur une station
7. Recherche de plage
8. Stations radio locales/distantes
9. Déverrouillage de la face avant
10. Jack AUX-IN
11. Gamme d'ondes : FM1, FM2, FM3, MW1 (OM1), MW2 (OM2)
12. Lecture du disque
13. Bouton 1 : lecture/pause
14. Bouton 2 : marche/arrêt du balayage
15. Bouton 3 : réglage du mode de lecture répétée
16. Bouton 4 : marche/arrêt de la lecture aléatoire
17. Bouton 5 : - système vidéo NTSC/PAL 60/PAL/AUTO
18. Sélection du dossier précédent (MP3)
19. Bouton 6 : - DVD audio/VCD audio L/R/ST
20. Sélection du dossier suivant (MP3)
21. Présélections radio 1~6
22. Pression brève pour régler une station présélectionnée.
23. Pression pendant plus de 2 secondes pour mémoriser une station.
24. Pression brève pour afficher l'heure, nouvelle pression pour quitter.
25. Pression prolongée pour activer le mode de réglage de l'heure.
26. Prise USB
27. Fente d'introduction des cartes SD/MMC
28. Mise en marche/arrêt (pression prolongée)
29. Coupure du son
30. Fente d'introduction des disques
31. Marche/arrêt de la commande physiologique
32. Capteur de télécommande
33. Présélection automatique des stations radio
34. Rotation du bouton pour régler le volume sonore
35. Sélection du mode audio
36. Pression pendant plus de 2 secondes pour activer le mode menu.

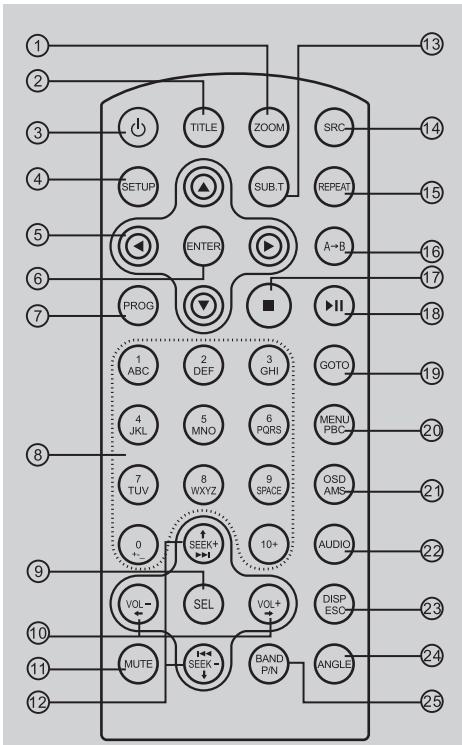

Marche/arrêt : appuyez sur ① pour mettre l'appareil en marche ou l'arrêter.

1. Zoom (DVD/VCD uniquement)
2. Titre (DVD uniquement)
3. Marche/arrêt
4. Configuration
5. Curseur de menu
6. Entrée
7. Programme
8. Pavé numérique
9. Pression brève pour sélectionner le menu audio, rotation du bouton pour régler le niveau.
10. Pression prolongée pour activer le menu réglages, pressions brèves successives pour changer de mode.
11. Volume
12. Coupure du son (mute)
13. Accord sur une station
14. Saut/recherche de plage
15. Sous-titres (DVD uniquement)
16. Radio
17. Disque (si un disque est introduit)
18. Carte (si une carte SD/MMC est introduite)
19. USB (si un dispositif USB est introduit) - AUX-IN
20. Répétition
21. Répétition A-B
22. Arrêt/retour
23. Lecture/pause
24. Goto (aller à) 20.-Menu DVD
25. PBC (pour VCD 2.0 ou plus)

21.-OSD : menu à l'écran - AMS : présélection automatique de stations radio/balayage des présélections

22.-DVD audio

• VCD audio L/R/ST
• Pression brève pour afficher l'heure, nouvelle pression pour quitter.
• Pression prolongée pour activer le mode de réglage de l'heure.
• Retour au menu précédent (menu réglages)
• Angle (DVD uniqueness) 25.-Système vidéo NTSC/PAL 60/PAL/AUTO
• Gammes d'ondes (mode radio)

Remplacement de la pile au lithium de la télécommande.

Lorsque la portée de la télécommande diminue ou que les fonctions de celle-ci ne s'effectuent plus, remplacez la pile au lithium par une neuve. Lors du remplacement, faites attention à la polarité de la pile.

1. Appuyez sur le bouton de déverrouillage et retirez le porte-batterie.
2. Placez la pile au lithium de type bouton dans le porte-batterie avec le repère (+) en haut. Introduisez le porte-batterie dans la télécommande.

Avertissement

• Rangez les piles dans un endroit que les enfants ne peuvent pas atteindre. Si un enfant avale accidentellement une pile, consultez immédiatement un médecin.
• N'essayez pas de recharger, de mettre en court-circuit, de démonter ou de chauffer la pile ni de la mettre au feu.
• Ne laissez pas la pile avec d'autres objets métalliques. Sinon, elle pourrait dégager de la chaleur, exploser ou prendre feu.
• Si vous devez jeter la pile ou la conserver, entourez-la de ruban isolant.

Portée de la télécommande

La télécommande peut fonctionner à une distance de 3 à 5 m.

Mise en marche et arrêt

Appuyez sur le bouton pour mettre l'appareil en marche lorsque le contact du véhicule est mis. Pour arrêter l'appareil, appuyez sur le bouton et maintenez-le appuyé.

Remarque :

Lorsque vous arrêtez l'appareil ou que vous coupez le contact, les réglages, les présélections radio et le réglage du volume sont mémorisés dans l'appareil.

Réglage du volume sonore

Tournez le bouton VOL/MENU pour régler le niveau du volume sonore. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume sonore et dans le sens inverse des aiguilles d'une montre pour le diminuer.

Coupure du son (mute)

Appuyez sur le bouton pour couper le son du système. « MUTE » apparaît sur l'écran de la face avant et le volume sonore est réduit à zéro. Pour revenir au volume sonore réglé avant la coupure du son, appuyez de nouveau sur le bouton ou tournez le bouton VOL/MENU.

Réglages audio

Appuyez sur le bouton VOL/MENU autant de fois que nécessaire pour sélectionner la commande audio et tournez le bouton pour effectuer le réglage.

VOL

L'écran affiche le niveau du volume sonore par VOL et un nombre allant de 0 à 40.

-BAS

L'écran affiche le niveau des graves (BASS). Plage pour BASS : -7 à +7.

-MID

L'écran affiche le niveau des médiums (MIDDLE). Plage pour médiums : -7 à +7.

-TRE

L'écran affiche le niveau des aigus (TREBLE). Plage pour TREBLE : -7 à +7.

-BAL

L'écran affiche le niveau de répartition gauche/droite du volume sonore (BALANCE).

Plage pour BALANCE : 12 L (tout à gauche) à 12 R (tout à droite).

L = haut-parleurs gauches, R = haut-parleurs droits.

-FAD

L'écran affiche le niveau de répartition avant/arrière du volume sonore (FADER).

Plage pour FADER : 12 R (tout à l'arrière) à 12 F (tout à l'avant).

R = haut-parleurs arrière, F = haut-parleurs avant.

-BASS F1-4

L'écran affiche la fréquence centrale pour les graves (BASS).

F1 = 60, F2 = 80, F3 = 100, F4 = 200.

-MID F1-4

L'écran affiche la fréquence centrale pour le Médium (MIDDLE).

L'écran affiche la fréquence centrale pour les aigus (TREBLE).

L'écran affiche le facteur Q pour les graves (BASS). Modifie la largeur de la bande de fréquences graves corrigée.

Plus le facteur Q est élevé, plus la largeur de la bande de fréquences graves est faible.

-MIDQ1-4

L'écran affiche le facteur Q pour le Médium (MIDDLE). Modifie la largeur de la bande de fréquences Médium corrigée.

Plus le facteur Q est élevé, plus la largeur de la bande de fréquences Médium est faible.

-LOUD F1-3

L'écran affiche la fréquence de la commande physiologique (LOUDNESS).

Bouton de mode (SRC)

Appuyez sur le bouton SRC pour commuter entre TUNER (radio), DISC (si un disque est introduit), USB (si un dispositif USB est raccordé), CARD (si une carte SD/MMC est introduite) et AUX (AUX-IN), etc.

Entrée auxiliaire

Pour accéder à un dispositif auxiliaire :

1. Raccordez un lecteur audio portable à l'interface AUX qui se trouve sur la face avant.
2. Appuyez sur le bouton SRC pour sélectionner le mode AUX-IN.

Affichage de l'heure

Appuyez sur DISP autant de fois que nécessaire pour afficher l'heure pendant 5 secondes.

Réglage de l'heure

1. Appuyez sur DISP et maintenez-le appuyé pendant plus de 2 secondes, le nombre des heures clignote, tournez ensuite le bouton VOL/MENU pour modifier le réglage.
2. Appuyez sur le bouton VOL/MENU pour confirmer le réglage, le nombre des minutes clignote, tournez ensuite le bouton VOL/MENU pour modifier le réglage.
3. Appuyez de nouveau sur DISP pour quitter.

Menu réglages

Appuyez sur le bouton VOL/MENU et maintenez-le appuyé pendant plus de 2 secondes pour activer le mode menu. Chaque pression successive change le mode.

- Mode EQ

La fonction égaliseur (EQ) applique un réglage présélectionné au signal de sortie audio de l'appareil. Tournez le bouton pour sélectionner l'effet EQ souhaité :

FLAT (pas de correction) - CLASSIC - ROCK - POP - JAZZ - OFF (désactivé)

Lorsque la fonction égaliseur est activée et que le réglage des graves ou des aigus est modifié, le mode EQ est désactivé (Off). Lorsque la fonction égaliseur est activée, les derniers réglages des graves et des aigus ne peuvent pas être modifiés. Lorsque la fonction égaliseur est désactivée, l'appareil reprend les derniers réglages des graves et des aigus.

• Activation/désactivation du mode bip (BEEP) Dans le mode bip, un bip retentit lors de chaque accès au menu.

- Mode 12/24 HEURES

Mode 12 HEURES :

L'heure est affichée sur 12 heures, par ex. 11:18 AM.

Mode 24 HEURES :

L'heure est affichée sur 24 heures, par ex. 20:18.

- AREA SET (réglage de zone)

Cette option vous permet de sélectionner l'espacement des fréquences approprié pour la zone dans laquelle vous vous trouvez.

Tournez le bouton pour sélectionner USA ou Europe.

- Activation/désactivation du mode stéréophonique (STEREO)

Peut être sélectionné lorsque la source du moment est la radio.

Cette option vous permet de sélectionner la radio FM en mono ou stéréo.

Sélection d'une gamme d'ondes

Appuyez sur BAND autant de fois que nécessaire pour sélectionner FM1 - FM2 - FM3 - MW1 (OM1) - MW2 (OM2).

L'écran affiche la gamme d'ondes, la fréquence et le numéro de station présélectionnée si celle-ci est déjà en mémoire.

Sélection d'une station

Appuyez sur le bouton d'accord ▸ ou 山 pour vous accorder sur une autre station.

Accord sur une station

• AUTO SEEK (recherche automatique)

Appuyez sur le bouton ▸ ou ◂ pour chercher automatiquement la station suivante ou précédente.

• MANUAL SEEK (recherche manuelle)

Appuyez sur le bouton ▸ ou I et maintenez-le appuyé pour activer le mode d'accord sur station manuel. Appuyez de nouveau sur les boutons pour augmenter ou diminuer la fréquence pas par pas.

Remarque :

• Si une pause de plus de 5 secondes est observée pendant la recherche manuelle, l'appareil repasse automatiquement dans le mode de recherche automatique lorsque vous appuyez de nouveau sur le bouton ▸ ou ▸
• Si vous appuyez sur le bouton▶▶ ou ◆ pendant la recherche manuelle et que vous le maintenez appuyé, l'appareil effectue une recherche en permanence.

Mode présélection

Six boutons numérotés permettent de rappeler six stations présélectionnées dans chaque gamme d'ondes. Les stations en mémoire (1 à 6) pour la gamme d'ondes réglée sur le moment peuvent être affichées sur l'écran.

Mémorisation des stations

• Mémorisation automatique
• Sélectionnez une gamme d'ondes (si besoin).
• Appuyez brièvement sur AMS pour rechercher toutes les stations de la gamme d'ondes ; les 6 stations disponibles les plus puissantes seront sauvegardées automatiquement sur les boutons de présélection (numérotés 1 à 6).

Remarque :

• La mémorisation automatique remplace les stations mémorisées auparavant. L'appareil propose 5 gammes d'ondes, c'est-à-dire FM1, FM2, FM3, MW1 (OM1) et MW2 (OM2), et 6 stations peuvent être mémorisées pour chacune de ces gammes.
• Mémorisation manuelle
• Sélectionnez une gamme d'ondes (si besoin), puis réglez une station.
• Appuyez sur un bouton de présélection (numéros 1 à 6) de la face avant ou de la télécommande et maintenez-le appuyé.
• Le numéro de présélection et la station sont affichés et mis en surbrillance.

Rappel d'une station

1. Sélectionnez une gamme d'ondes (si besoin).
2. Appuyez sur un bouton de présélection (numéros 1 à 6) de la face avant ou de la télécommande pour régler la station correspondante.

1. Chargement d'une carte SD/MMC

Introduire la carte SD/MMC dans la fente. L'appareil lit automatiquement le fichier de la carte.

2. Retrait de la carte SD/MMC

Appuyez sur le bouton SRC pour activer un mode non-SD, appuyez ensuite sur la carte SD/MMC pour qu'elle sorte.

3. Chargement d'un dispositif (clé) USB

Introduire le dispositif USB dans la prise USB. L'appareil lit automatiquement le fichier mémorisé dans le dispositif USB.

4. Retrait du dispositif (clé) USB

Appuyez sur le bouton SRC pour activer un mode non-SD, puis retirez le dispositif USB de la prise USB.

Remarques à propos de USB/SD/MMC

Fonctions USB (type mémoire flash) et lecture MP3.

1. Carte SD/MMC supportée.
2. Mémoire flash USB 2 en 1 (SD/MMC) supportée.
3. FAT 16 et FAT 32 supportés.
4. Nom de fichier : 32 octets/nom de répertoire : 32 octets/nom de balise : 32 octets.
5. Balise (ID3 version 2.0) Titre/artiste/album : 32 octets supportés.
6. Lecteur multicarte non supporté.
7. USB 1.1 pris en charge.

Tous les dispositifs USB ne sont pas compatibles avec l'appareil.

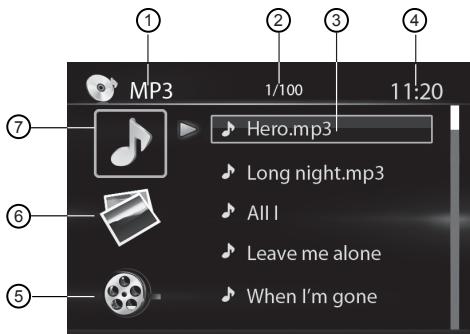

Accès au mode disque

Si un disque est déjà introduit dans la fente, mais qu'il n'est pas en cours de lecture, appuyez sur le bouton SRC de la face avant ou de la télécommande pour sélectionner la source DISC. Pour lire les fichiers d'une carte SD ou d'un dispositif USB déjà introduit, sélectionner la source CARD ou USB. Si un moniteur externe est raccordé à l'appareil, l'affichage sur l'écran se présente de la manière suivante :

1. Indicateur de source
2. Plage actuelle / nombre total de plages
3. Titre
4. Durée / heure
5. Dossier vidéo
6. Dossier images
7. Dossier audio

Introduction d'un disque

Introduisez le disque dans la fente, l'appareil passe automatiquement en mode disque.

Remarque :

• Avant d'introduire un disque, assurez-vous qu'il n'y en a pas déjà un dans l'appareil. L'appareil quitte la source actuelle et passe en mode DVD lorsqu'un disque est introduit.

Éjection du disque

Appuyez sur ▲ pour éjecter le disque.

Remarque :

• Une fois le disque éjecté, l'appareil passe en mode radio.
• Vous pouvez éjecter un disque lorsque l'appareil est arrêté. Il reste arrêté après que le disque a été éjecté.

Lecture du disque

1. Lorsque le disque est introduit, READ est affiché sur l'écran. Pour les fichiers MP3 ou les disques avec des fichiers mixtes, le temps de lecture peut dépasser 1 minute.

REH--

1. ERROR est affiché si une erreur survient lors de l'utilisation du disque.

ERROR

1. Pour les VCD/CD, l'icône VCD ou CD apparaît sur l'écran.
2. Lors de la lecture de fichiers MP3/WMA, l'icône MP3/WMA apparaît sur l'écran.
3. Pour les DVD, l'icône DVD et le titre (TITLE) apparaissent sur l'écran. Appuyez sur ENTER ou II pour démarrer la lecture.

Types de fichier supportés

Fichiers audio : MP3 (.mp3), WMA (.wma)

Fichiers vidéo :

MP4 (.avi, DIVX3.11/4.0/5.0/6.0)

MPEG 2 (*.vob)

MPEG 1 (*.dat)

Fichiers image : JPEG (*.jpg)

Fichiers MP3 :

ISO 9660 ou ISO 9660 + format Joliet - Max. 30 caractères.

Imbrication max. du répertoire sur 8 niveaux.

Nombre max. d'albums de 99.

Longueur max. de plage de 99 minutes 59 secondes.

Fréquence d'échantillonnage supportée pour les disques MP3 : 8 kHz à 48 kHz (de préférence 44,1 kHz).

Débits binaires supportés pour les disques MP3 : 32 - 320 kbps (de préférence 128 kbps).

Disques et fichiers NON supportés

Fichiers .AAC, .DLF, .M3U, .PLS, MP3 PRO et fichiers avec DRM.

Disques avec session ouverte.

Lecture des fichiers audio/image/vidéo

Lors de la lecture d'un fichier AUDIO/PICTURE (image)/VIDEO, la liste Catégorie/Dossier/Fichier apparaît sur l'écran externe et le nombre de fichiers/dossiers en cours est affiché en haut. L'élément sélectionné est mis en surbrillance.

Sélection de la catégorie

Utilisez ▲/▼ de la télécommande pour sélectionner :

AUDIO

PICTURE (image)

VIDEO

Appuyez sur ENTER pour confirmer.

Sélection du dossier

Utilisez ◀/▶ pour ouvrir la liste des dossiers et ▲/▼ pour sélectionner le dossier souhaité, appuyez sur ENTER pour confirmer.

Sélection du fichier

Utilisez ◀/▶ pour ouvrir la liste de fichiers et ◀/▶ pour sélectionner le fichier souhaité, appuyez sur ENTER pour démarrer la lecture. Pour PICTURE (image), appuyez sur II pour démarrer le diaporama, appuyez sur PROG pour sélectionner le style de présentation des images.

Pour MUSIC, appuyez sur ■ pour afficher le logo à la mise en marche, appuyez ensuite sur II pour revenir.

Remarque :

Les fichiers musicaux MP3 et WMA (Windows Media Audio) sont des fichiers audio numériques compressés pour pouvoir en mémoriser un plus grand nombre. Cet appareil peut lire des fichiers MP3/WMA et vidéo enregistrés sur CD-R/RW, DVD-ROM, DVD+RW, DVD-RW, DVD+R, DVD-R et DVD-VIDEO ou sur carte SD ou dispositif USB. De nombreux logiciels sont disponibles pour convertir des fichiers audio en fichiers de format MP3 ou WMA. Nero ou Roxio Easy CD Creator sont recommandés. Cet appareil peut lire les fichiers MP3 (MPEG1, 2, 2.5 Audio Layer 3). Les supports d'enregistrement MP3 et les formats acceptés sont cependant limités.

Entrée de balises ID3

Cet appareil supporte les balises ID3 version 2.0.

Pour les codes des caractères, voir le tableau suivant.

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

0

@

P

`

p

■

°

À

D

à

ö

1

!

1

A

Q

a

q

i

±

Á

Ñ

á

ñ

2

"

2

B

R

b

r

¢

2

Â

Ö

â

ö

3

#

3

C

S

c

s

£

3

Â

Ó

ã

ó

4

$

4

D

T

d

t

☐

`

Ä

Ö

ä

ö

5

%

5

E

U

e

u

¥

μ

Á

Ö

ã

ö

6

&

6

F

V

f

v

I

¶

Æ

Ö

æ

ö

7

'

7

G

W

g

w

S

·

ç

×

ç

÷

8

(

8

H

X

h

x

J

†

È

ø

è

ø

9

)

9

I

Y

i

y

©

1

É

Ü

é

ú

A

*

:

J

Z

j

z

a

o

É

Ü

è

ú

B

+

;

K

[

k

{

«

»

É

Ü

è

ú

C

,

<

L

\

l

|

-

¼

ì

Ü

ì

ü

D

-

=

M

]

m

}

®

½

ì

丫

í

y

E

.

>

N

^

n

~

®

¾

ì

þ

ì

þ

F

/

?

O

_

o

■

-

¢

ì

β

ì

ŷ

Entrée de noms de fichier et de dossier

Les noms qui utilisent les caractères de la liste de codes sont les seuls noms de fichier et de dossier pouvant être entrés et affichés. L'utilisation d'autres caractères entraîne un affichage incorrect des noms de fichier et de dossier. L'appareil reconnaît et lit uniquement les fichiers comportant l'extension MP3/WMA.

Remarque :

Il peut arriver qu'un fichier dont le nom comporte des caractères qui ne figurent pas dans la liste de codes ne soit pas lu correctement.

Antichoc électronique

10 secondes pour CD-DA (CDA) - >45 secondes pour MP3 enregistré à 44,1 kHz, 128 kbps - >90 secondes pour WMA enregistré à 44,1 kHz, 128 kbps

Débits binaires

Cet appareil supporte les débits binaires de 32 à 320 kbps.

Sélection de la plage souhaitée

1. Appuyez sur « ou « pour sauter à la plage suivante.
2. Utilisez les boutons 1 à 9 et 0, 10+ de la télécommande pour sélectionner le numéro de plage souhaité.

Avance et retour rapide pendant la lecture

Appuyez sur « ou » autant de fois que nécessaire pour sélectionner X2, X4, X8, X20 et maintenez-le ensuite appuyé pendant plus de 2 secondes pour effectuer la lecture rapide en avant ou en arrière.

• Appuyez brièvement sur ▶ pendant la lecture rapide en avant ou en arrière pour reprendre la lecture normale.

Sans commande de votre part, la lecture normale reprend à la plage suivante. - Le son est coupé pendant la lecture rapide en avant ou en arrière.

Lecture des débuts de plage (CD/VCD uniquement)

Vous pouvez écouter le début de toutes les plages pendant 15 secondes pour chacune.

1. Appuyez une fois sur INT pendant la lecture.

INT ON/OFF apparaît sur l'écran.

1. Appuyez de nouveau sur INT pour sélectionner la plage actuelle.

2 INT

Sur la face avant

Lecture aléatoire des plages (CD/VCD/MP3 uniquement)

Vous pouvez lire toutes les plages dans un ordre aléatoire.

1. Appuyez autant de fois que nécessaire sur RDM pendant la lecture.

Le symbole RDM apparaît à l'écran.

1. Appuyez de nouveau sur RDM pour revenir à la lecture normale.

4 RDM

Sur la face avant

Répétition

Appuyez autant de fois que nécessaire sur RPT pendant la lecture.

Le symbole RPT apparaît à l'écran.

VCD/CD : l'écran affiche RPT OFF → RPT ALL → RPT TRK

DVD : l'écran affiche RPT CHAP → RPT TITL → RPT OFF - Disques avec fichiers : l'écran affiche RPT OFF → RPT TRK → RPT FOLD → RPT ALL

Remarque : si vous n'activez pas RPT, le système s'arrête une fois l'ensemble du disque ou le titre lu. Sans autre commande, l'appareil passe en mode veille au bout de 5 minutes.

Sur la télécommande

Sur la face avant

Répétition A → B

Sélectionnez le passage dont la lecture répétée est souhaitée.

1. Appuyez une fois sur A → B pour sélectionner le point de départ. L'écran affiche REPEAT A.
2. Appuyez de nouveau sur A→B pour sélectionner le point d'arrivée.

L'écran affiche REPEAT A → B, la répétition du passage sélectionné commence.

1. Appuyez de nouveau sur A → B pour quitter. L'écran affiche A → B CANCEL.

Sur la télécommande

Pause

1. Appuyez sur II pendant la lecture pour interrompre celle-ci.

Le son est coupé.

Affichage de « PAUSE » sur l'écran TV, affichage et clignement de « PAUSE » sur l'écran de la face avant.

1. Appuyez de nouveau sur ▶ pour reprendre la lecture.

Sur la télécommande

Sur la face avant

PBC - Commande de la lecture (VCD uniquement)

Si vous introduisez un VCD avec PBC, la lecture commence automatiquement au début de la 1re plage.

Appuyez sur PBC pour afficher le menu, utilisez ◀ ou ▶ ou les boutons numériques pour sélectionner la plage souhaitée. Appuyez sur pour revenir au logo à la mise en marche. Appuyez de nouveau sur PBC pour quitter le menu.

Sur la télécommande

GOTO

Pour aller directement à la plage, au chapitre ou au repère de temps.

Appuyez sur le bouton GOTO de la télécommande, le titre/chapitre et le repère de temps du DVD sont affichés en haut de l'écran. L'élément actuel est mis en surbrillance. Utilisez /

▷ pour sélectionner l'élément souhaité. Utilisez les boutons numériques pour sélectionner le numéro. Appuyez sur ENTER pour confirmer.

Sur la télécommande

Programme

• Appuyez sur PROG pour ouvrir la liste de programmes. Utilisez les boutons de curseur △ / ▽ ou △ / ▽ et les boutons numériques pour entrer les nombres. L'affichage sur le moniteur externe se présente comme ci-dessus.

Pour les DVD et les disques de fichiers, sélectionnez les numéros du titre et du chapitre.

Pour les VCD et les CD, sélectionnez le numéro de plage.

• Appuyez sur ▷ pour démarrer la lecture, ou déplacez le curseur pour sélectionner « PLAY » et appuyez sur ENTER pour démarrer la lecture.
• Si vous souhaitez effacer la liste, déplacez le curseur pour sélectionner « CLEAR » et appuyez sur ENTER pour effacer toute la liste établie précédemment.
• Appuyez de nouveau sur PROG pour quitter la lecture du programme.

Sur la télécommande

VCD et CD

DVD et disque de fichiers

Sélection de DVD audio

Appuyez sur AUDIO ou R/L pour sélectionner la langue audio si le DVD en propose plusieurs.

Sur la face avant

Sur la télécommande

Sélection de VCD audio

Appuyez sur R/L pour sélectionner le canal audio à écouter.

Sur la face avant

Sélection des sous-titres de DVD

Appuyez sur SUB.T pour sélectionner la langue des sous-titres à afficher si le DVD en propose plusieurs.

Sur la télécommande

Sélection du titre de DVD

Appuyez sur TITLE pour afficher la liste des titres ou des chapitres, utilisez les boutons de curseur ◄ ou ▲/▼ ou les boutons numériques pour sélectionner, appuyez sur ENTER pour démarrer la lecture.

Sur la télécommande

Sélection de l'angle DVD

Appuyez sur ANGLE pour sélectionner l'angle de vue si le DVD en propose plusieurs.

Sur la télécommande

Zoom

Appuyez sur le bouton ZOOM, le zoom sur l'image change en conséquence.

Sur la télécommande

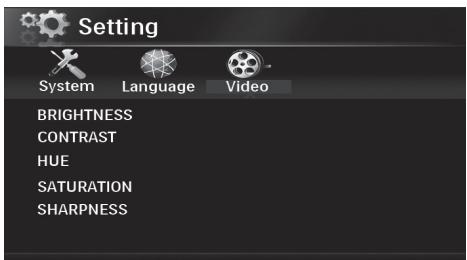

Appuyez sur SETUP pour afficher le menu de configuration sur l'écran externe raccordé à l'appareil.

Utilisez ◁ / ▷ pour sélectionner les éléments à configurer :

SYSTEM (système) - LANGUAGE (langue) - VIDEO (vidéo)

Sur la télécommande

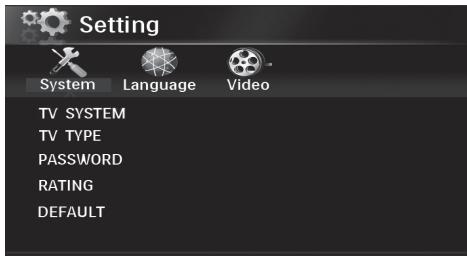

Configuration du système DVD

Utilisez △ / ▽ , ◁ / ▷ pour sélectionner et ENTER pour confirmer.

- TV SYSTEM (système TV) : NTSC/PAL 60/ PAL/AUTO

Sélectionnez le système TV dans le menu réglages.

- TV TYPE (type de TV) : 4:3PS/4:3LB/16:9

Sélectionnez le type de TV pour regarder les films en grand écran.

4:3 Pan Scan : pour TV 4:3, les bords gauche et droit sont coupés. 4:3 Letter Box : pour TV 4:3, bandes noires en haut et en bas. 16:9 : pour TV grand écran 16:9.

- PASSWORD (mot de passe)

1. Composez « 0000 » sur la télécommande et appuyez sur ENTER pour confirmer.
2. Composez le mot de passe souhaité à 4 chiffres et appuyez ensuite sur ENTER pour confirmer.
3. Notez le mot de passe et gardez-le en lieu sûr pour pouvoir le retrouver ultérieurement.

Remarque :

Si vous avez perdu le mot de passe, entrez 0000 pour initialiser un nouveau mot de passe. Mot de passe : 0000

La classification va de 1 à 8 :

(1) maximum de limites, pour enfants. (8) peu de limites, pour adultes.

Réglage d'origine : 8

Remarque :

La classification peut être sélectionnée uniquement dans le statut de mot de passe déverrouillé et les limites sont actives uniquement dans le statut de mot de passe verrouillé.

- DEFAULT:RESTORE (retour aux réglages par défaut)

Si cet élément est sélectionné, l'appareil reprend les réglages d'origine.

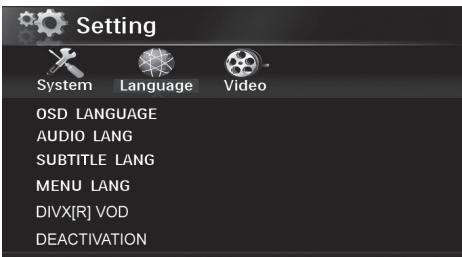

Configuration de langue de DVD

Utilisez ▲/▼, ◀/▶ pour sélectionner et ENTER pour confirmer.

- OSD LANGUAGE (langue de menu à l'écran)

Sélectionnez une langue qui vous est familière pour l'affichage du menu à l'écran.

- AUDIO LANG (langue audio)

Sélectionnez une langue de dialogue qui vous est familière pour la lecture des DVD.

Remarque :

Si le DVD comporte un fichier audio dans la langue sélectionnée, vous entendrez les dialogues dans cette langue.

Si le DVD ne comporte pas de fichier audio dans la langue sélectionnée, vous entendrez les dialogues dans la langue par défaut.

Vous pouvez changer de langue en appuyant sur le bouton AUDIO de la télécommande.

- SUBTITLE LANG (langue des sous-titres)

Sélectionnez une langue qui vous est familière pour l'affichage des sous-titres du DVD.

Si le DVD comporte un fichier de sous-titres dans la langue sélectionnée, les sous-titres seront affichés dans cette langue.

Si le DVD ne comporte pas de fichier de sous-titres dans la langue sélectionnée, les sous-titres seront affichés dans la langue par défaut.

- MENU LANG (langue du menu)

Sélectionnez une langue qui vous est familière pour l'affichage du menu du DVD.

Remarque :

Si le DVD comporte la langue sélectionnée, le menu ou les titres du DVD seront affichés dans cette langue.

Si le DVD ne comporte pas la langue sélectionnée, le menu ou les titres du DVD seront affichés dans la langue par défaut.

- DivX(R) VOD

Pour lire les contenus DivX VOD (vidéo à la demande) avec cet appareil, vous devez d'abord enregistrer l'appareil auprès de votre prestataire de contenus DivX VOD.

Si vous ouvrez le réglage DivX VOD, l'écran externe affiche le code d'enregistrement et le site Internet d'enregistrement.

- DÉSACTIVATION (désactivation)

Vous pouvez désactiver le DivX VOD en suivant les instructions affichées à l'écran.

Configuration DVD vidéo

Utilisez ▲/▼, ◀/▶ pour sélectionner et ENTER pour confirmer.

Réglez la luminosité de la sortie vidéo de 0 à 12 avec ▲/▼.

- CONTRASTE (contraste)

Réglez le contraste de la sortie vidéo de 0 à 12 avec ▲/▼.

- TEINTE (teinte)

Réglez la teinte de la sortie vidéo de -6 à +6 avec ▲/▼.

- SATURATION

Réglez la saturation de la sortie vidéo de 0 à 12 avec ▲/▼.

- SHARPNESS (netteté)

Réglez la netteté de la sortie vidéo de 0 à 8 avec ▲/▼.

Ce lecteur ne peut pas lire les DVD vidéo avec un numéro de zone incompatible.

Le numéro de zone du lecteur se trouve en dessous de l'appareil.

L'illustration suivante indique les zones et leurs numéros respectifs.

Remarque :

Le système de DVD vidéo affecte un numéro aux lecteurs DVD et aux DVD en fonction de la zone commerciale. Le numéro de zone du DVD est inscrit sur la pochette du disque, par exemple :

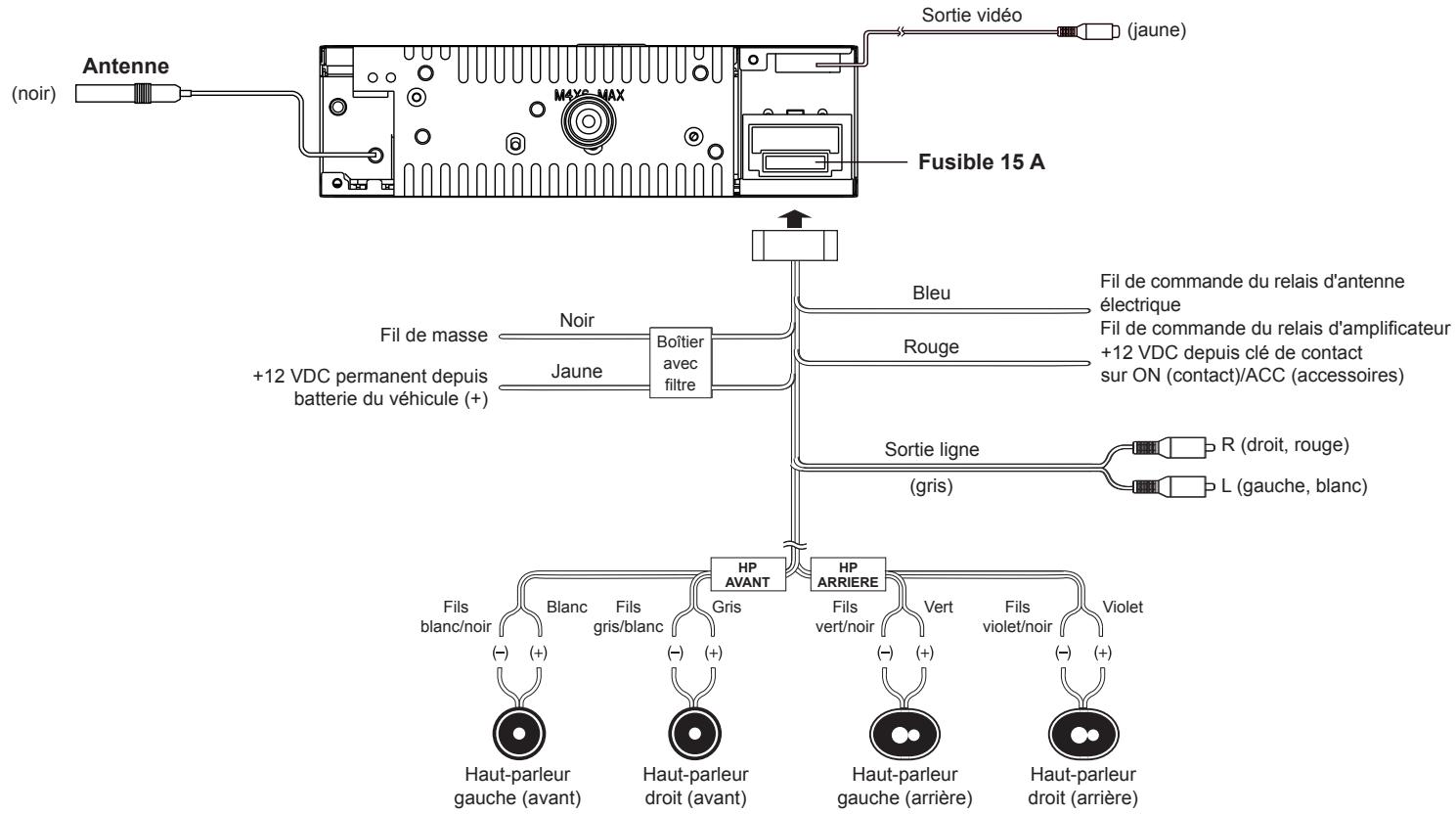

Schéma de câblage

Cet appareil est équipé d'une face avant détachable.

Pour dissuader les voleurs, vous pouvez détacher la face avant et la prendre avec vous.

Dépose de la face avant

1. Arrêtez l'appareil.
2. Appuyez sur le bouton .
3. Maintenez la face avant selon un angle pour la retirer.
4. Placez la face avant dans l'étui et prenez-la avec vous lorsque vous quittez le véhicule.

Pose de la face avant

1. Tenez la face avant côté boutons vers vous et engagez le côté droit de celle-ci dans le support.
2. Appuyez sur le côté gauche de la face avant jusqu'à ce que celle-ci se verrouille.

Dépose de l'appareil

1. Enlevez la face avant et le cadre enjoliveur.
2. Introduisez les deux clés en L dans les trous de l'appareil jusqu'à ce qu'elles se verrouillent.
3. Retirez l'appareil.

Procédure de montage

Effectuez d'abord le raccordement électrique et contrôlez-le.

Bouton Reset

Appuyez sur le bouton . Maintenez la face avant selon un angle pour la retirer. Pour réinitialiser l'appareil et le remettre ainsi dans son état d'origine, appuyez ensuite sur le bouton RESET avec un objet pointu.

Remarque : Le bouton RESET efface l'heure et les stations mémorisées.

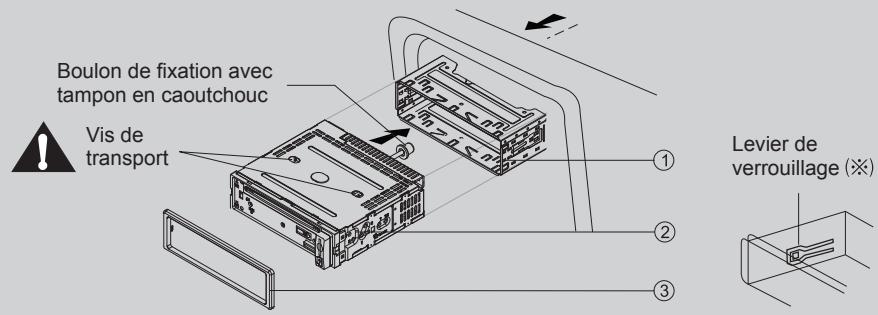

Ouverture de montage

Cet appareil peut être monté dans n'importe quel tableau de bord qui a une ouverture telle que le montre l'illustration.

Le tableau de bord doit avoir une épaisseur comprise entre 4,75 mm et 5,56 mm pour supporter correctement l'appareil.

Important : Enlever ces deux vis avant de procéder au montage. Sinon, le lecteur ne fonctionnera pas.

1. Introduisez le cadre de montage dans le tableau de bord et repliez les languettes de fixation avec un tournevis. Veillez à ce que le levier de verrouillage (※) soit à fleur du cadre de montage (il ne doit pas faire saillie vers l'extérieur).
2. Immobilisez l'arrière de l'appareil. Une fois le boulon de fixation et le connecteur d'alimentation en place, fixez l'arrière de l'appareil sur la carrosserie par l'intermédiaire du tampon en caoutchouc.
3. Emboîtez le cadre enjoliveur.

Si vous constatez que quelque chose n'est pas correct, arrêtez immédiatement l'appareil. Ne vous servez plus de l'appareil et prenez contact avec le magasin qui vous l'a vendu. N'essayez jamais de réparer l'appareil vous-même car c'est dangereux.

Problème	Cause possible	Remède
Générales
Pas d'alimentation ou pas de son.	Contact du véhicule pas mis.Câble pas branché correctement.Fusible grillé.Le volume sonore est réglé au minimum ou la fonction de coupure du son (mute) est activée.	Tournez la clé de contact sur ACC (accessoires) ou sur ON (contact).Contrôlez le raccordement.Remplacez le fusible.Contrôlez le réglage du volume sonore ou désactiverz la fonction de coupure du son.Si les solutions ci-dessus ne résolvent pas le problème.Appuyez sur le bouton RESET.
Disque
Un disque est introduit, maisaucun son ne sort.	Disque à l'envers.Disque sale ou endommagé.	Placez le disque dans le bon sens, étiquette en haut.Nettoyez le disque ou passez un autre disque.
Sauts de lecture, son de mauvais qualité.	Disque sale ou endommagé.	Nettoyez le CD ou passez un autre CD.
Sauts de lecture dus à des vibrations.	L'angle de montage est supérieur à 30°.Montage pas stable.	Réglez l'angle de montage à moins de 30°.Fixez l'appareil correctement avec le matériel de montage fourni.
Radio
Bruit de fond de la station.	Station trop éloignée ou signal trop faible.	Réglez une autre station avec un signal plus fort.
Présélections de station perdues.	Câble pas raccordé correctement à la batterie.	Raccordez le cable à une borne qui est en permanence sous tension.
Message d'erreur
L'écran affiche ERROR.	Disque sale, endommagé ou à l'envers.	Appuyez sur ▲ pour éjecter le disque.
Durée d'initialisation du fichier video tropp longue.	Erreur de lecture du fichier ou type de fichier pas supporté.	Appuyez sur SRC pour quitter. Appuyez ensuite sur SRC pour dire de nouveau le disque.

Générales
Alimentation:	12 VDC (11 V - 16 V)
	Tension de test 14,4 V, négatif à la masse
Sortie de puissance maximale:	40 W x 4 canaux
Sortie de puissance continue:	20 W x 4 canaux (4 Ω 10 % T.H.D.)
Courant absorbé max.:	12 A
Impédance de haut-parleur appropriée:	4 - 8 ohms
Tension de sortie du préamplificateur:	2,0 V (mode lecture de CD : 1 kHz, 0 dB, charge 10 kΩ)
Fusible:	15 A
Dimensions (lxhxp):	178x50x166 mm
Poids:	2,2 kg
Niveau AUX-IN:	≥300 mV

Radio FM stéréo
Plage de fréquences :	87,5 - 108,0 MHz (Europe)
	87,5 - 107,9 MHz (Amérique)
Sensibilité utile :	8 dBμ
Bande passante :	30 Hz - 15 kHz
Déparation stéréo :	30 dB (1 kHz)
Affaïblissement sur fréquence conjugée :	50 dB
Affaïblissement sur fréquence intermédiaire :	70 dB
Rapport signal/bruit :	>55 dB

Radio MW (OM/AM)
Plage de fréquences :	522 - 1620 kHz (Europe)
	530 - 1710 kHz (Amérique)
Sensibilité utile (rapport signal/bruit = 20 dB) :	30 dBμ

Lecteur de disque
Système :	Disque audio numérique
Bande passante :	20 Hz - 20 kHz
Rapport signal/bruit :	>80 dB
Distorsion harmonique totale :	Inférieure à 0,20 % (1 kHz)
Déparation des canaux :	>60 dB
Formats de signal matériel :	NTSC/PAL 60/PAL/AUTO
Sortie matériel :	1 ± 0,2 V

Composants
Cadre de montage	1
Vis à métaux M5x6 mm	4
Boulon de fixation (50 mm)	1
Connecteur	1
Etui pour face avant détachable	1
Cadre,enjoliveur	1
Clé d'extraction	2
Mode d'emploi	1
Tampon en caoutchouc	1
Télécommande	1
Pile (CR 2025)	1
