VPA 4120 - Amplificateur audio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 4 canaux
Marque	BLAUPUNKT
Modèle	VPA 4120
Dimensions (L x H x P)	465 x 90 x 280 mm
Puissance max (4 ohms)	4 x 250 W / 2 x 750 W
Puissance max (2 ohms)	4 x 350 W
Puissance RMS (4 ohms, THD < 0,01%)	4 x 120 W / 2 x 350 W
Puissance RMS (2 ohms, THD < 0,01%)	4 x 180 W
Impédance d'entrée	> 10 kOhms
Sensibilité d'entrée	0,2 - 5 V
Bande passante	10 Hz - 50 kHz
Rapport signal/bruit	> 100 dB (A pondéré)
Facteur d'atténuation	> 500 (20 Hz - 1 kHz) / > 300 (8 kHz) / > 200 (16 kHz)
Filtre passe-bas (Low Pass)	50 - 250 Hz réglable
Filtre passe-haut (High Pass)	50 - 250 Hz réglable
Filtre Subsonique	15 - 50 Hz réglable
Bass Boost	0 à +12 dB (45 Hz)
Régulateur de phase	0° / 180°
Télécommande des graves	Oui, filaire (5 m)
Stabilité d'impédance	2 ohms
Protection	Fusibles intégrés, indicateur LED (vert : marche, rouge : défaut)
Alimentation	12 V DC (batterie véhicule)
Consommation électrique	Fusible recommandé : 100-125 A
Section câble d'alimentation	≥ 16 mm² pour + et -
Section câble haut-parleur	Max. 12 mm²

FOIRE AUX QUESTIONS - VPA 4120 BLAUPUNKT

Comment brancher l'amplificateur VPA 4120 ?

Débranchez d'abord la borne négative de la batterie. Utilisez un câble d'alimentation de section ≥ 16 mm² pour les connexions +12V et masse. Fixez la masse à un point de contact propre de la carrosserie. Protégez le câble +12V par un porte-fusible (100-125 A) près de la batterie. Raccordez les haut-parleurs aux bornes adéquates avec un câble de 12 mm² max. Ne mettez jamais les haut-parleurs à la masse.

Quelle est la puissance RMS réelle de l'amplificateur ?

La puissance RMS sous 4 ohms avec une distorsion < 0,01 % est de 4 x 120 W, et en mode 2 canaux (ponté) de 2 x 350 W. Sous 2 ohms, elle atteint 4 x 180 W.

Comment régler le filtre passe-bas pour un subwoofer ?

Placez le commutateur Crossover sur LP. Réglez la fréquence de coupure entre 50 et 250 Hz à l'aide du potentiomètre Low Pass. Commencez avec le réglage au milieu, puis ajustez selon le rendu sonore : si les voix masculines sont gonflées, diminuez la fréquence ; si les basses sont vrombissantes, augmentez-la.

Que faire si l'amplificateur ne s'allume pas (LED éteinte) ?

Vérifiez d'abord la connexion d'alimentation (+12V et masse). Contrôlez le fusible sur le câble d'alimentation (100-125 A). Assurez-vous que le câble REM (télécommande) est bien raccordé à une sortie 12V de l'autoradio. Si la LED est rouge, l'amplificateur est en protection : éteignez-le et vérifiez les haut-parleurs (courts-circuits, impédance trop basse).

Puis-je utiliser cet amplificateur avec un autoradio sans sortie Cinch ?

Oui, mais vous aurez besoin d'un adaptateur Cinch-ISO Blaupunkt. Raccordez les sorties haut-parleurs de l'autoradio à l'entrée haut-niveau de l'amplificateur (câble fourni). Réglez la sensibilité d'entrée avec le potentiomètre LEVEL.

Comment raccorder la télécommande des graves ?

Branchez la télécommande filaire fournie (5 m) sur le connecteur REMOTE GAIN de l'amplificateur. Placez le commutateur Crossover sur LP pour que la télécommande agisse sur le niveau des graves. Montez la télécommande à portée de main (ex. : sous le tableau de bord).

Quelle est l'impédance minimale des haut-parleurs supportée ?

L'amplificateur est stable sous 2 ohms par canal. En mode ponté (2 canaux), l'impédance minimale est de 4 ohms. Utilisez des haut-parleurs de 2 à 4 ohms d'impédance.

Comment régler le Bass Boost ?

Le potentiomètre Bass Boost amplifie les fréquences autour de 45 Hz de 0 à +12 dB. Tournez-le progressivement en écoutant la musique : une trop forte amplification peut déformer le son et endommager les haut-parleurs. Réglez-le selon vos goûts.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique un défaut. L'amplificateur s'est mis en protection automatiquement. Causes possibles : court-circuit sur les haut-parleurs, impédance trop basse, surchauffe, ou problème d'alimentation. Éteignez l'appareil, vérifiez les connexions et laissez refroidir avant de rallumer.

Comment installer l'amplificateur dans le coffre ?

Choisissez un endroit sec et bien ventilé. Fixez l'amplificateur solidement à l'aide des vis fournies, en évitant de percer des câbles ou réservoirs. Veillez à ce que les orifices d'aération ne soient pas obstrués. Le dissipateur thermique en aluminium assure le refroidissement.

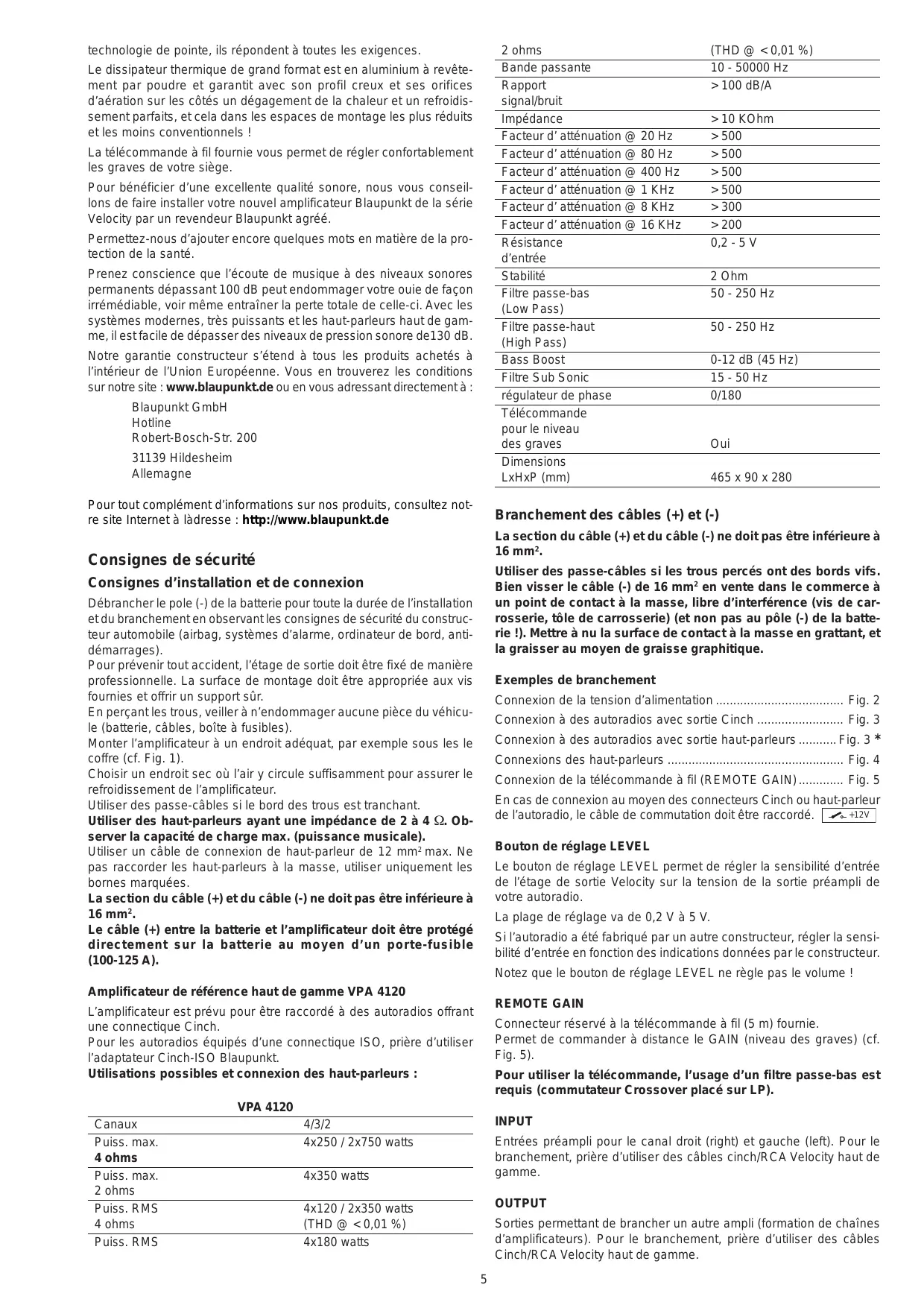

MODE D'EMPLOI VPA 4120 BLAUPUNKT

Toutes nos félicitations pour l'achat de cet amplificateur car audio de haute qualité.

En tant que créateur d'innovations dans le domaine de la hi-fi embarquée, nous vous offrons avec nos nouveaux amplificateurs VPA (classe A/B) l'accès au monde audiophile de haut niveau.

Leurs réserves de puissance extrêmement élevées et leur son exceptionnel font des nouveaux amplificateurs Blaupunkt des séries Velocity de véritables merveilles sonores quant à la reproduction sonore « live » en voiture. Offrant un rapport signal/bruit supérieur à 100 dB, un facteur de distorsion harmonique extrêmement faible, un très haut facteur d'atténuation ainsi que des matériaux de haute qualité, des composants sélectionnés, un traitement de première classe et une

technologie de pointe, ils répondent à toutes les exigences.

Le dissipateur thermique de grand format est en aluminium à revêtement par poudre et garantit avec son profil creux et ses orifices d'aération sur les côtés un dégagement de la chaleur et un refroidissement parfait, et cela dans les espaces de montage les plus réduits et les moins conventionnels !

La télécommande à fil fournie vous permet de régler confortablement les graves de votre siège.

Pour bénéficier d'une excellente qualité sonore, nous vous conseillons de faire installer votre nouvel amplificateur Blaupunkt de la série Velocity par un revendeur Blaupunkt agréé.

Permettez-nous d'ajouter encore quelques mots en matière de protection de la santé.

Prenez conscience que l'écoute de musique à des niveaux sonores permanents dépassant 100 dB peut endommager votre ouïe de façon irrémédiable, voire même entraîner la perte totale de celle-ci. Avec les systèmes modernes, très puissants et les haut-parleurs haut de gamme, il est facile de dépasser des niveaux de pression sonore de 130 dB.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.de ou en vous adressant directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

31139 Hildesheim

Allemagne

Pour tout complément d'informations sur nos produits, consultez notre site Internet à l'adresse : http://www.blaupunkt.de

Consignes de sécurité

Consignes d'installation et de connexion

Débrancher la borne (-) de la batterie pour toute la durée de l'installation et du branchement en observant les consignes de sécurité du constructeur automobile (airbag, systèmes d'alarme, ordinateur de bord, antidémarrages).

Pour prévenir tout accident, l'étage de sortie doit être fixé de manière professionnelle. La surface de montage doit être appropriée aux vis fournies et offrir un support sûr.

En perçant les trous, veiller à n'endommager aucune pièce du véhicule (batterie, câbles, boîte à fusibles).

Monter l'amplificateur à un endroit adapté, par exemple sous le coffre (cf. Fig. 1).

Choisir un endroit sec où l'air circule suffisamment pour assurer le refroidissement de l'amplificateur.

Utiliser des passe-câbles si le bord des trous est tranchant.

Utiliser des haut-parleurs ayant une impédance de 2 à 4 Ω. Observer la capacité de charge max. (puissance musicale).

Utiliser un câble de connexion de haut-parleur de 12 mm² max. Ne pas raccorder les haut-parleurs à la masse, utiliser uniquement les bornes marquées.

La section du câble (+) et du câble (-) ne doit pas être inférieure à 16 mm².

Le câble (+) entre la batterie et l'amplificateur doit être protégé directement sur la batterie au moyen d'un porte-fusible (100-125 A).

Amplificateur de référence haut de gamme VPA 4120

L'amplificateur est prévu pour être raccordé à des autoradios offrant une connectique Cinch.

Pour les autoradios équipés d'une connectique ISO, prière d'utiliser l'adaptateur Cinch-ISO Blaupunkt.

Utilisations possibles et connexion des haut-parleurs :

VPA 4120

Canaux	4/3/2
Puiss. max.	4x250 / 2x750 watts
4 ohms
Puiss. max.	4x350 watts
2 ohms
Puiss. RMS	4x120 / 2x350 watts
4 ohms	(THD @ < 0,01 %)
Puiss. RMS	4x180 watts

2 ohms	(THD @ < 0,01 %)
Bande passante	10 - 50000 Hz
Rapport signal/bruit	> 100 dB/A
Impédance	> 10 KOhm
Facteur d'atténuation @ 20 Hz	> 500
Facteur d'atténuation @ 80 Hz	> 500
Facteur d'atténuation @ 400 Hz	> 500
Facteur d'atténuation @ 1 KHz	> 500
Facteur d'atténuation @ 8 KHz	> 300
Facteur d'atténuation @ 16 KHz	> 200
Résistance d'entrée	0,2 - 5 V
Stabilité	2 Ohm
Filtre passer-bas (Low Pass)	50 - 250 Hz
Filtre passer-haut (High Pass)	50 - 250 Hz
Bass Boost	0-12 dB (45 Hz)
Filtre Sub Sonic	15 - 50 Hz
régulateur de phase	0/180
Télécommande pour le niveau des graves	Oui
Dimensions
LxHxP (mm)	465 x 90 x 280

Branchement des câbles (+) et (-)

La section du câble (+) et du câble (-) ne doit pas être inférieure à 16 mm².

Utiliser des passe-câbles si les trous percés ont des bords vifs. Bien visser le câble (-) de 16 mm², disponible dans le commerce, à un point de contact à la masse, libre d'interférences (vis de carrosserie, tôle de carrosserie) (et non pas au pôle (-) de la batterie !). Mettre à nu la surface de contact à la masse en grattant, et la graisser au moyen de graisse graphique.

Exemples de branchement

Connexion de la tension d'alimentation.. Fig. 2

Connexion à des autoradios avec sortie Cinch . Fig. 3

Connexion à des autoradios avec sortie haut-parleurs.......Fig.3*

Connexions des haut-parleurs Fig.4

Connexion de la télécommande à fil (REMOTE GAIN)...... Fig. 5

En cas de connexion au moyen des connecteurs Cinch ou haut-parleur de l'autoradio, le câble de commutation doit être raccordé. +12V

Bouton de réglage LEVEL

Le bouton de réglage LEVEL permet de régler la sensibilité d'entrée de l'étage de sortie Velocity sur la tension de la sortie préampli de votre autoradio.

La plage de réglage va de 0,2 V à 5 V.

Si l'autoradio a été fabriqué par un autre constructeur, régler la sensibilité d'entrée en fonction des indications données par le constructeur.

Notez que le bouton de réglage LEVEL ne règle pas le volume !

REMOTE GAIN

Connecteur réservé à la télécommande à fil (5 m) fournie.

Permet de commander à distance le GAIN (niveau des graves) (cf. Fig. 5).

Pour utiliser la télécommande, l'usage d'un contrôle passe-bas est requis (commutateur Crossover placé sur LP).

INPUT

Entrées préampli pour le canal droit (right) et gauche (left). Pour le branchement, prière d'utiliser des câbles cinch/RCA Velocity haut de gamme.

OUTPUT

Sorties permettant de brancher un autre ampli (formation de chaînes d'amplificateurs). Pour le branchement, prière d'utiliser des câbles Cinch/RCA Velocity haut de gamme.

Commutateurs LP / HP / FULL

Avant de procéder à l'installation, sélectionner le commutateur Crossover de l'étage de sortie pour régler le filtre passe-bas (LP), le filtre passe-haut (HP) ou la gamme complète (FULL). La position FULL signifie que toute la bande passante sera utilisée à la sortie.

Il est conseillé d'utiliser le séparateur de fréquences intégré sur le système sonore à canaux multiples avec subwoofer séparé.

Afin d'utiliser au moins un subwoofer et d'atteindre la meilleure tonalité, il est nécessaire de le découpler en fréquences pour lui amener uniquement les fréquences basses (graves).

Pour ce faire, sélectionner le filtre passe-bas (LP) et régler la fréquence supérieure entre 50 Hz et 250 Hz à l'aide du réglage de la fréquence de recouvrement. Chaque subwoofer est ainsi découplé de manière optimale.

En sélectionnant le filtre passe-haut (HP), il est possible de faire varier la fréquence inférieure entre 50 Hz et 250 Hz à l'aide du réglage de fréquence de recouvrement correspondant.

Pour assurer un réglage acoustique précis du coupleur, nous vous recommandons de prendre contact avec un revendeur spécialisé Blaupunkt.

Il est absolument nécessaire de prendre en compte les données techniques des haut-parleurs utilisés lors du réglage du séparateur de fréquences.

Réglage de la fréquence de recouvrement (LOW PASS + HIGH PASS)

Lorsque le séparateur de fréquences est activé par le commutateur Crossover (LP ou HP), il est possible de régler progressivement la fréquence de recouvrement du filtre respectif de 50 Hz à 250 Hz. Ce réglage est sans fonction en mode Fullrange.

Réglage destiné à un subwoofer

Pour utiliser correctement un subwoofer et obtenir le meilleur son possible, il est nécessaire de le découper sur le plan fréquentiel pour ne lui acheminer que les fréquences basses (graves).

1. Sur l'amplificateur, mettez d'abord le bouton de réglage LEVEL sur minimum et le bouton de réglage de fréquences LOW PASS au milieu.
2. Écoutez d'abord une musique qui vous est connue, contenant en partie des basses profondes (par exemple de la musique pop) avec votre autoradio. Maintenant, augmentez lentement le volume du subwoofer en tournant le bouton de réglage LEVEL sur l'amplificateur dans le sens des aiguilles d'une montre jusqu'à ce que la musique soit équilibrée sur le plan de la tonalité, les graves n'étant ni faibles ni accentuées.
3. Faites maintenant attention au rapport entre les voix masculines graves et les graves supérieures, et au rapport entre les graves supérieures (kickbass) et les graves profondes. Dans le meilleur des cas, la basse devrait pétiller et restituer des graves inférieures nettes et les voix masculines devraient paraître ni grêles ni trop gonflées. Si la tonalité répond à vos attentes, mettez fin à la mise au point. Dans le cas contraire, procédez comme décrit aux paragraphes 4. et 5.
4. Si les voix masculines sont gonflées ou si les graves profondes sont trop faibles, il est conseillé de tourner légèrement le bouton de réglage de fréquence LOW PASS vers le minimum et de reprendre la mise au point à partir du paragraphe 2.
5. Si la basse est profonde, mais pas nette et vrombissante, ou si les voix masculines sont trop grêles, tournez légèrement le bouton de réglage de fréquence LOW PASS vers le maximum. Continuez ensuite la mise au point à partir du paragraphe 2.
6. Le régulateur de phase doit être réglé de façon à ce que les basses s'intègrent le mieux possible à l'image sonore et ne soient pas perceptibles comme source individuelle.

Pour le réglage acoustique précis du séparateur de fréquences, nous vous recommandons de consulter un revendeur Blaupunkt.

Les caractéristiques techniques des haut-parleurs utilisés doivent être prises en considération pendant la mise au point du séparateur de fréquences.

BASS BOOST

Le bouton de réglage Bass Boost (Amplification des basses) permet de régler la restitution des basses de l'amplificateur Blaupunkt. La plage de réglage va de 0 dB à +12 dB.

SUB SONIC

Le filtre Subsonic sert au fonctionnement de l'amplificateur quand un subwoofer est connecté. Ce filtre peut être réglé pour protéger le subwoofer d'une surcharge mécanique due aux fréquences basses n'appartenant plus au domaine de l'audible.

Fusibles intégrés (FUSE)

L'étage de sortie et le système électrique complet sont protégés en cas de défaillance par les fusibles (fuse) intégrés dans l'amplificateur. En cas d'utilisation d'un fusible de recharge, ne jamais ponter les fusibles ou les remplacer par d'autres représentant une intensité supérieure.

Voyant de fonctionnement (POWER / PROTECTION)

Feu vert : Étage de sortie allumé, état de fonctionnement normal.

Lumière rouge : Étage de sortie mis hors circuit à cause d'un défaut.

Sous réserve de modifications.
