Retrouvez gratuitement la notice de l'appareil GP72 6QF MSI au format PDF.
Téléchargez la notice de votre Ordinateur portable de gaming au format PDF gratuitement ! Retrouvez votre notice GP72 6QF - MSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GP72 6QF de la marque MSI.
Déclaration FCC-B sur les interférences de radiofréquence1-5 Conditions FCC1-5 Conformité CE1-6 Réglementations de batterie 1-7 Déclaration DEEE 1-7 Instructions de sécurité1-9 Informations supplémentaires1-11

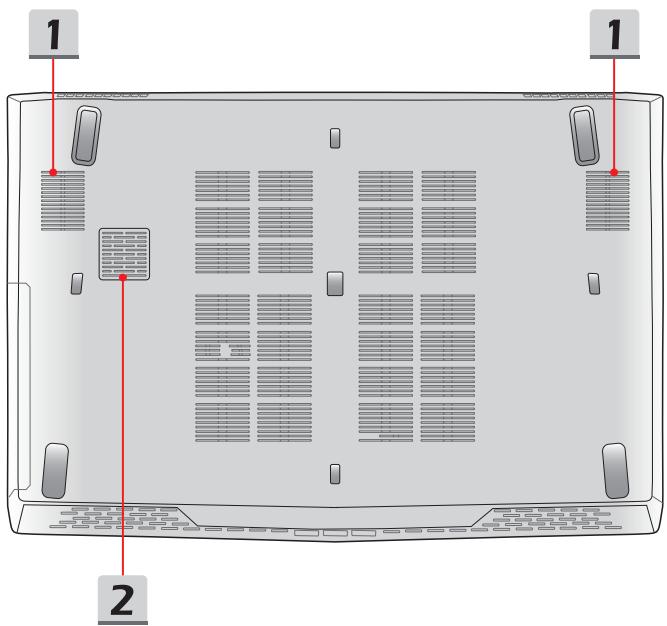

Vue de dessous 2-12 Comment utiliser le clavier 2-13 Touche de Windows 2-13 Touches de raccourci 2-14 Déclenchement du pavé tactile 2-15 Mise en mode veille 2-15 Commutation d’écrans 2-15 Utiliser plusieurs moniteurs 2-15 Réglage de la luminosité de l’écran 2-16 Réglage du volume des haut-parleurs 2-16 Réglage de l'intensité du rétroéclairage du clavier 2-16
A propos du disque dur et du SSD 3-12 A propos du slot M.2 du SSD 3-12 Comment utiliser le lecteur de disque optique 3-13 Comment se connecter à internet 3-14 Connexion sans-fil (WLAN) 3-14 Connexion filaire (LAN) 3-16 Comment régler la connexion Bluetooth3-21 Activer la connexion Bluetooth3-21 Comment connecter un périphérique externe3-25 Vidéo: Comment utiliser la technologie RAID3-26 Comment sélectionner le mode de démarrage dans le BIOS3-27 Vidéo: Comment restaurer le système d'exploitation Windows 10 sur un ordinateur portable MSI3-28 Vidéo: Comment utiliser MSI One Touch Install 3-29
Toutes les marques de commerce sont la propriété de leur propriétaire respectif.
▶▶ Version: 2.0 ▶▶ Date: 10, 2015 ▶▶ Raccordez l’appareil à une prise de courant située sur un circuit différent de celui du récepteur. REMARQUES ▶▶ Les changements ou modifications qui ne sont pas expressément approuvés par la partie responsable de la conformité aux normes peuvent annuler le droit de l’utilisateur à utiliser l’appareil. ▶▶ Les câbles blindés et les cordons d’alimentation CA, s’il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.
FCC. Son utilisation est soumise aux deux conditions suivantes : ▶▶ Cet appareil ne doit pas générer d'interférences nuisibles. ▶▶ Cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.
TV (ce que vous pouvez déterminer en allumant et en éteignant l’appareil), nous vous engageons vivement à y remédier en prenant l’une des mesures suivantes :
Union européenne : Les piles, batteries et accumulateurs ne doivent pas être jetés comme des déchets domestiques non triés. Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre batterie en conformité avec les réglementations locales.
électroniques et ayant pris effet le 13 août 2005, les produits électriques et électroniques ne peuvent plus être déposés dans les décharges municipales ni être mis à la poubelle, et les fabricants des équipements concernés sont obligés de récupérer ces produits lorsque ceux-ci atteignent leur fin de vie.
SSD, ODD et la carte combo bluetooth/WiFi, préinstallés dans le produit peuvent être mise à niveau ou remplacés à la demande de l'utilisateur selon les modèles que l'utilisateur a achetés. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N’essayez pas de mettre à niveau ou de remplacer un composant du produit si vous ne savez pas l'emplacement des composants ou le montage/ démontage. Cela risquerait d'endommager le produit. Il est recommandé de contacter un fournisseur ou un service d’entretien autorisé pour effectuer une mise à niveau ou un remplacement.
Veuillez noter que l’achat de pièces remplaçables (ou compatibles) du produit acheté dans certains pays ou certaines régions doivent être mises à disposition par le fabricant au moins 5 ans après l’arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l’époque. Pour les informations détaillées concernant l’achat de pièces détachées, veuillez contacter le fabricant par le biais de http://www.msi.com/support/.
ATTENTION : Cet appareil contient un système laser considéré comme un produit laser de classe 1. Pour vous assurer une utilisation adéquate du lecteur optique, veuillez lire attentivement les instructions et conserver ce manuel de façon à pouvoir y faire référence ultérieurement. En cas de problème avec ce modèle, veuillez contacter le centre de service agréé le plus proche. Pour éviter toute exposition directe au faisceau laser, n’essayez pas de démonter le boîtier. 1-7
Veuillez lire attentivement les instructions de sécurité et prendre en compte tous les avertissements et toutes les précautions d'usage se trouvant sur l’appareil ou sur le mode d’emploi. Conservez cet appareil à l’abri de l’humidité et des températures élevées.
éviter à l'appareil de surchauffer.
• En marche, l’ordiateur portable supporte une température ambiante maximum de 35ºC (95ºF). Placez le cordon d’alimentation de manière à éviter de marcher dessus. Ne posez rien sur le cordon d’alimentation.
Du liquide a coulé dans l’appareil. L'appareil a été exposé à l’humidité. L'appareil ne fonctionne pas correctement ou vous ne pouvez pas le faire fonctionner conformément au guide d'utilisation. • L'appareil est tombé et est abîmé. • L'appareil présente des signes apparents de fracture. Economie d'énergie • Consommation d'énergie réduite pendant l'utilisation et en mode veille • Utilisation limitée des matières nuisibles à l’environnement et la santé • Facile à désassembler et à recycler • Utilisation réduites de ressources naturelles pour encourager le recyclage • Durée de vie prolongée grâce à une capacité de mise à niveau améliorée • Réduction des déchets grâce à une politique de récupération des produits en fin de vie Politique environnementale • Le produit a été conçu dans le but d’être ensuite recyclé ou réutilisé et ne doit donc pas être mis au rebus. • Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre produit en fin de vie. • Visitez le site internet de MSI et localisez le distributeur le plus proche pour plus d’information sur le recyclage. • Vous pouvez aussi nous contacter par l’intermédiaire de l’adresse gpcontdev@msi.com pour obtenir plus d’informations concernant la destruction, la reprise, le recyclage et le désassemblage des produits MSI.
XSplit Gamecaster, l’application exclusive pour enregistrer et streamer en direct ses jeux vidéo! Les ordinateurs portables MSI Gaming sont dotés de XSplit Gamecaster, la première solution de live streaming et d’enregistrement vidéo spécialement pensée pour le jeu vidéo. Découvrez les instructions de base dans le tutoriel XSplit Gamecaster.
MSI s'est associé à Portrait Displays, Inc. pour développer une technologie d'affichage de haute précision. La technologie MSI True Color garantit que l’écran de chaque ordinateur portable MSI offrira une précision et une fidélité des couleurs incomparables.
L’emballage doit contenir les articles suivants : ▶▶ Ordinateur ▶▶ Guide de démarrage rapide ▶▶ Adaptateur CA/CC / Prise interchangeable ▶▶ Sacoche de transport en option ▶▶ Disque d’application tout-en-un, contenant la version complète du manuel d’utilisation, les pilotes, les utilitaires et la fonction de récupération optionnelle.

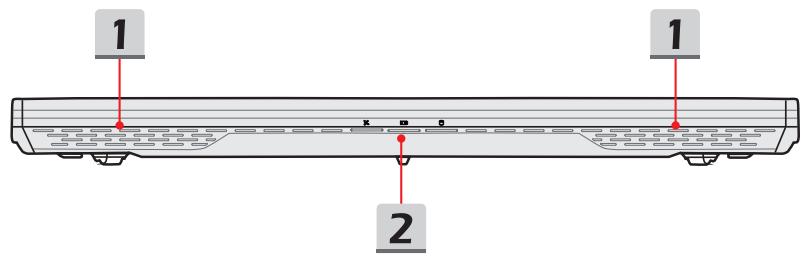

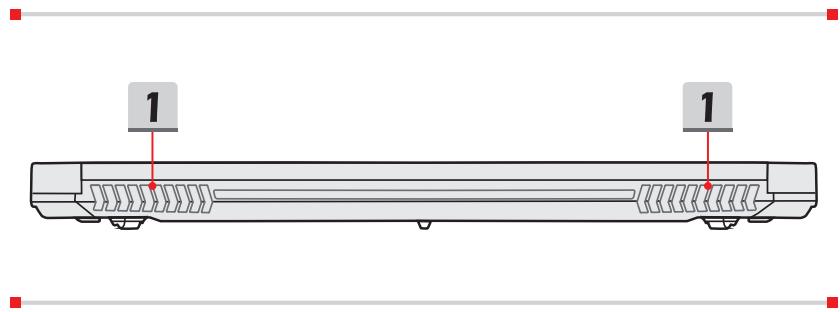

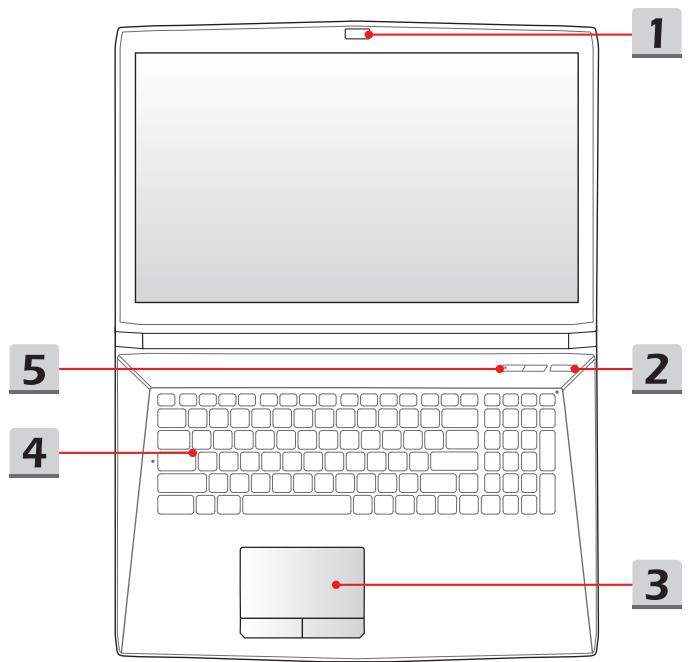

2-2 L’illustration de la vue du dessus et la description ci-dessous vous permettent de visualiser les principales zones de fonctionnement de votre ordinateur.
• Le microphone intégré dispose des fonctions standards d'un microphone. 2. Bouton d’alimentation / LED d’alimentation/ Mode LED GPU Bouton d’alimentation • Utilisez le bouton d’alimentation pour allumer l’ordinateur. • Utilisez le bouton d’alimentation pour sortir l’ordinateur du mode veille. LED d’alimentation/ Mode LED GPU Power
• S'allume ambré lorsque le mode GPU supporté en option est sélectionné. • La LED s’éteint lorsque l’ordinateur est mis hors tension.
Il s'agit du dispositif de pointage de l'ordinateur portable.
Utilisez les boutons de raccourci pour activer des applications spécifiques ou des outils. Les boutons de raccourci ci-dessous ne peuvent fonctionner dans le système d’exploitation qu’après l’application SCM installée. Pour une opération plus simple, recherchez le fichier d'exécution scm.exe situé dans le disque touten-un proposé en option ou téléchargez-le sur le site MSI officiel.
• L’indicateur LED s’allume en blanc lorsque la vitesse du ventilateur est à son maximum et il s’éteint lorsque le mode AUTO est activé.
• L’indicateur LED de la batterie s'éteint lorsque la batterie est complètement chargée ou lorsque l'adaptateur CA est débranché. Disques de stockage L’indicateur LED clignote lorsque le système accède aux disques de stockage internes.

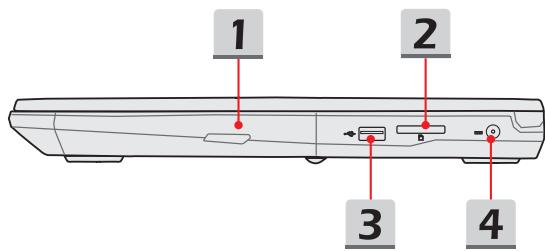

Le lecteur de carte intégré peut prendre en charge des cartes mémoire de différents types. Vérifiez les spécifications pour plus de détails. 3. Port USB 2.0 Le port USB 2.0 vous permet de brancher des périphériques d’interface USB, comme une souris, un clavier, un modem, un disque dur portable, une imprimante et bien plus encore.
La fonction USB Super Charger permet quant à elle de recharger vos périphériques plus rapidement et même si votre ordinateur est éteint (fonction compatible avec les produits Apple). 3. Port Mini-DisplayPort Le port Mini-DisplayPort est la version miniaturisée du port DisplayPort. Avec un adaptateur approprié, le port Mini-DisplayPort peut être utilisé avec une interface VGA, DVI ou HDMI. 4. Port USB 3.0/ 3.1 (Type C) (en option) La norme USB 3.0/ 3.1, SuperSpeed(+) USB, délivre un taux de transferts de données plus élevé et vous permet de profiter de cette vitesse sur de nombreux périphériques compatibles, tels que des disques de stockage, des disques durs, ou des apparails vidéo, et fournit plus d'advantages que le transfert de données à haute vitesse. Le connecteur USB Type C se reconnaît à son design affiné et dispose d’un design réversible permettant de le brancher dans un sens comme dans l’autre. Il est pensé pour être évolutif et supporter les futures solutions de transferts telles que les prochaines générations de la norme USB 3, du DisplayPort, du PCIe, des normes audio ainsi que de la technologie Thunderbolt 3 (support en option). 2-9
Le connecteur RJ-45 est utilisé pour brancher un câble LAN et créer une connexion réseau filaire. 6. Connecteur HDMI Le High Definition Multimedia Interface, ou HDMI, est une interface audio/vidéo retrouvée sur les ordinateurs, les écrans et les périphériques électroniques grand public. Il prend en charge les signaux vidéo de haute définition ainsi que les signaux audio multicanaux par l'intermédiaire d'un seul câble. 7. Port USB 3.0 La norme USB 3.0 délivre un taux de transferts de données plus élevé que les normes USB précédentes et vous permet de profiter de cette vitesse sur de nombreux périphériques compatibles, tels que des disques de stockage ou des appareils photo. 8. Connecteurs port audio Permet d'obtenir un son stéréo de grande qualité et supporte la fonction Hi-Fi. Microphone Connecteur pour un microphone externe.
Connecteur pour haut-parleur ou casque.

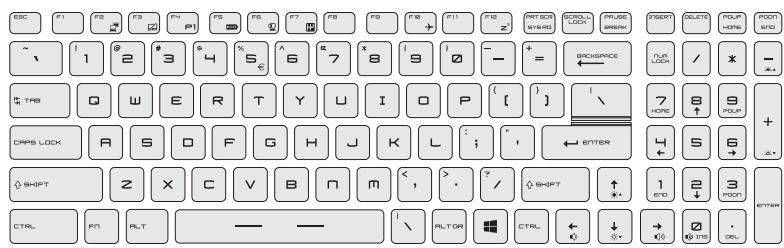

Cet ordinateur portable dispose d’un clavier aux fonctions complètes. Afin de garantir le bon fonctionnement du clavier, il est obligatoire d’installer l’application SCM avant d'utiliser les touches de fonction du clavier.
Vous trouverez sur le clavier une touche avec le logo Windows qui sert à exécuter des fonctions spécifiques à Windows, comme l’ouverture du menu Démarrer et le lancement du menu des raccourcis.

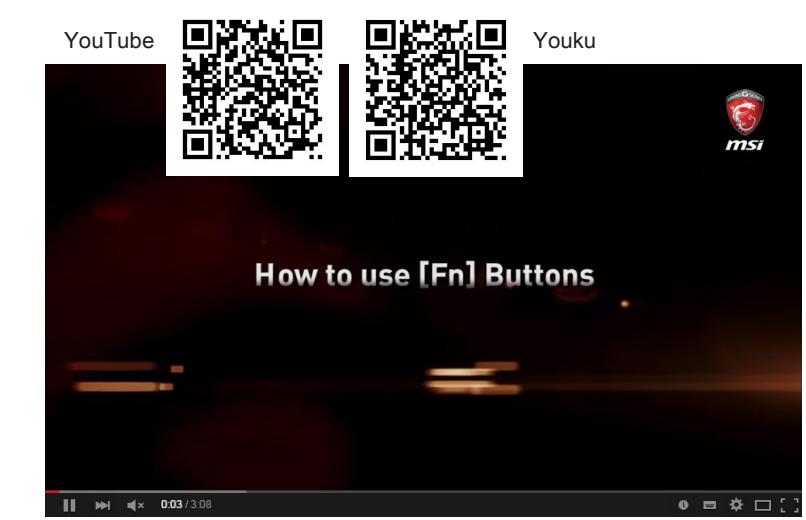

Utilisez les touches [Fn] du clavier pour activer des applications ou des outils spécifiques. A l'aide de ces touches, votre travail sera plus efficace. • Si la plate-forme Dragon Gaming Center est préinstallé, appuyez sur les touches Fn et F4 pour lancer une application particulière. Si cette touche de raccourci n’est + pas définie, le fait d‘appuyer sur les touches Fn et F4 fera Dragon de nouveau apparaître le menu [Instant Play: Play Key Gaming Center Setting]. ou Défini par l'utili- • Si la plate-forme Dragon Gaming Center n’est pas sateur (en option) installée ou qu’elle a été désinstallée, appuyez les touches Fn et F4 pour ouvrir l'onglet « Défini par l’utilisateur ». • La webcam peut être désactivée dans les paramètres par défaut. • Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F7 pour alterner entre les modes Sport, Comfort et Eco et ainsi adapter les performances de l'ordinateur selon son utilisation. • Cette fonction ne peut être activée que lorsque l'ordinateur est branché à une source l'alimentation et qu'il est paramétré en mode Sport. • Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F10 à plusieurs reprises pour activer ou désactiver le mode avion. • Référez-vous à l’icône d’activation du mode avion sous [Démarrer > Paramètres > Modifier les paramètres du PC > Réseau > Mode Avion] pour vérifier l’état de l’appareil.
PC uniquement, dupliquer le bureau, étendre le bureau ou afficher le bureau sur le moniteur uniquement.
Rendez-vous sur le site pour la vidéo d'instruction : https://www.youtube.com/
Caractéristiques physiques Dimensions

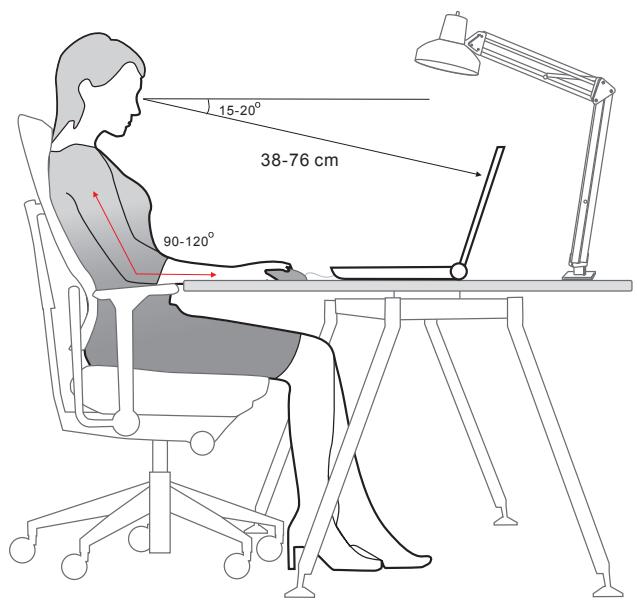

▶▶ Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à un angle d'environ 90 degrés lors de travail. ▶▶ Ajustez l’angle et la position de l'ordinateur portable pour profiter d’une vue optimale. ▶▶ Étirez-vous de manière régulière. Faites des pauses si vous travaillez pendant une longue période de temps.
Cette section vous fournit des instructions de sécurité à suivre lorsque vous utilisez un adaptateur d’alimentation et une batterie.

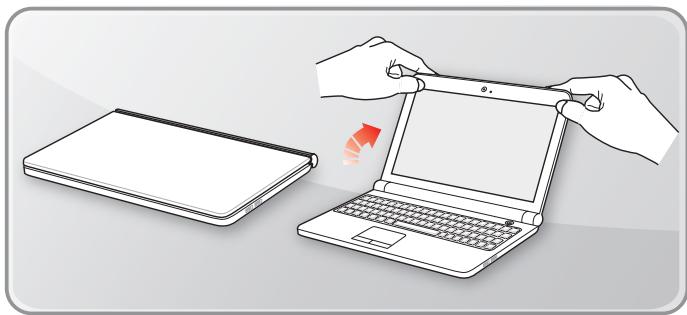

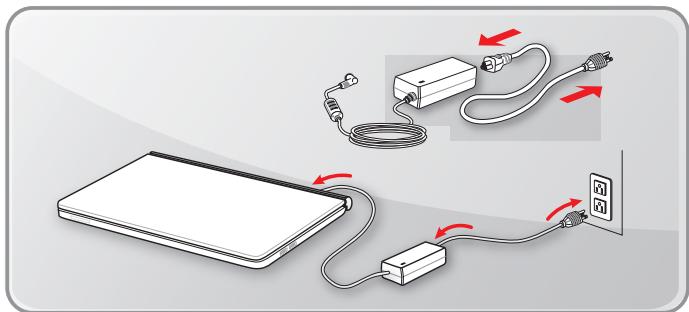

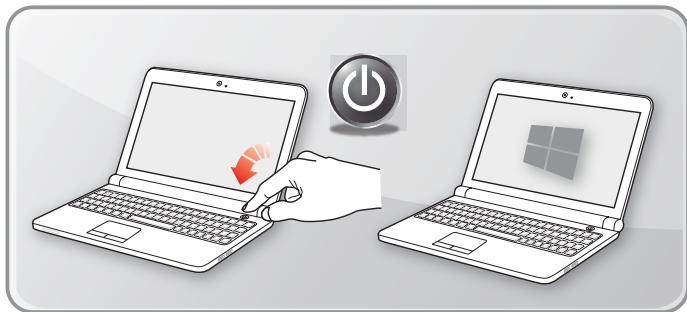

Avant de le démarrer pour la première fois, assurez-vous que votre ordinateur portable est connecté à une source d'alimentation par l’intermédiaire d’un câble d’alimentation CA. Si l’ordinateur portable s’éteint automatiquement du fait d’un manque de batterie, cela entraînerait une erreur du système. Vous trouverez cidessous des conseils d'utilisation pour l'adaptateur d’alimentation. ▶▶ A faire ▶▶ A ne pas faire • Couvrir un adaptateur en cours d’utilisation car cela provoquerait sa surchauffe. • Si vous prévoyez de ne pas utiliser votre ordinateur pendant une longue période, débranchez le câble d'alimentation une fois l’ordinateur éteint.
Manuel d'utilisation - Ordinateur portable ▶▶ Consignes de sécurité • Il existe un risque d'explosion si la batterie est remplacée de manière incorrecte. Veillez à la remplacer uniquement par une batterie de même type ou d’un type équivalent et recommandé par le fabricant. • Jetez les batteries usagées selon les instructions du fabricant. • Veillez à toujours débrancher le cordon d'alimentation avant d'installer une batterie dans l'ordinateur portable.
Pour optimiser la durée de vie de la batterie et éviter les soudaines pertes de puissance, veuillez lire les conseils ci-dessous : • Suspendre l'activité du système si vous prévoyez de le garder en veille pendant un long moment ou réduire le temps d'attente avant la mise en veille. • Eteindre le système si vous ne prévoyez pas d'utiliser l’ordinateur pendant une longue période de temps. • Désactiver les paramètres inutiles ou déconnecter les périphériques en veille. • Connecter un adaptateur CA/CC dès que possible. ▶▶ Comment recharger la batterie correctement Veuillez prendre note des informations suivantes avant de recharger la batterie : • Si une batterie de rechange chargée n'est pas disponible, veuillez sauvegarder votre travail, fermer les programmes en cours et ainsi éteindre votre système. • Brancher un adaptateur CA/CC. • Vous pouvez utiliser le système, suspendre son fonctionnement, l’éteindre et le mettre hors tension sans interrompre le processus de charge. • Les batteries Li-ion et Li-polymère n’ont pas « d’effet mémoire ». Il n’est pas nécessaire de décharger la batterie avant de la recharger. Cependant, et de façon à optimiser la durée de vie de la batterie, nous vous recommandons de consommer complètement l’alimentation de la batterie une fois par mois. • Une fois la batterie rechargée, l'autonomie réelle de l’ordinateur dépendra de son utilisation.
• Selon le modèle, cet ordinateur peut intégrer une batterie Li-ion ou Lipolymère de haute capacité. • Ces batteries sont rechargeables et représentent une source d’alimentation interne pour l’ordinateur. • Pour une bonne protection de la batterie, veillez à toujours la garder éloignée de tout liquide et des environnements dont la température peut changer brutalement.

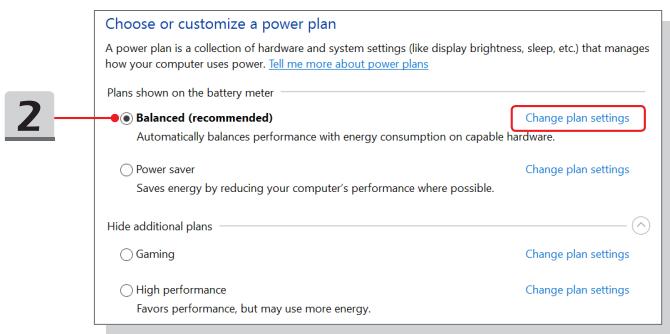

10 Un mode de gestion de l’alimentation est un ensemble de paramètres matériels et système qui permettent de gérer la manière dont votre ordinateur utilise l’énergie. Vous pouvez utiliser les modes de gestion de l’alimentation pour réduire la quantité d’énergie consommée par votre ordinateur, optimiser les performances ou équilibrer ces deux éléments. Le mode de gestion de l’alimentation par défaut (Equilibre) répond aux besoins de la majorité des utilisateurs. Vous pourrez tout de même modifier les réglages des modes de gestion existants ou bien créer vos propres modes.

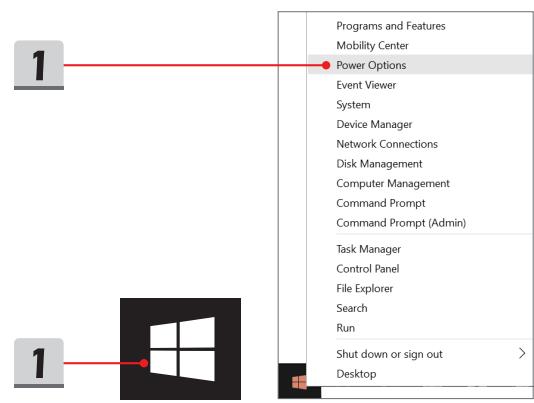

1. Trouver l'icône [Windows] dans le coin inférieur gauche de l'écran. Faites un clic droit pour afficher le menu de sélection. Sélectionnez [Options d'alimentation] dans le menu. 2. Choisissez un mode de gestion d'alimentation en effectuant un clic gauche sur l'un des modes proposés dans la liste. Le mode [Equilibre] est montré ici comme exemple. Cliquez sur [Modifier les paramètres] à droite du mode de gestion d'alimentation pour personnaliser un mode de gestion d'alimentation. 3. Choisissez les paramètres de veille et d'affichage que vous souhaitez utiliser

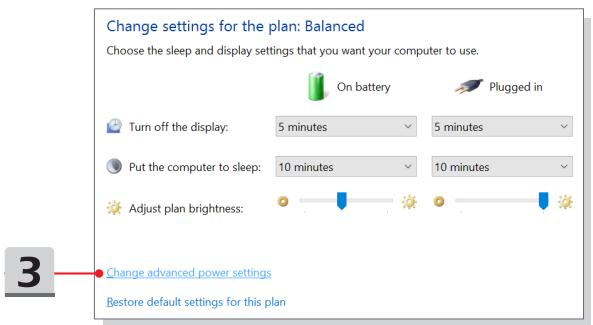

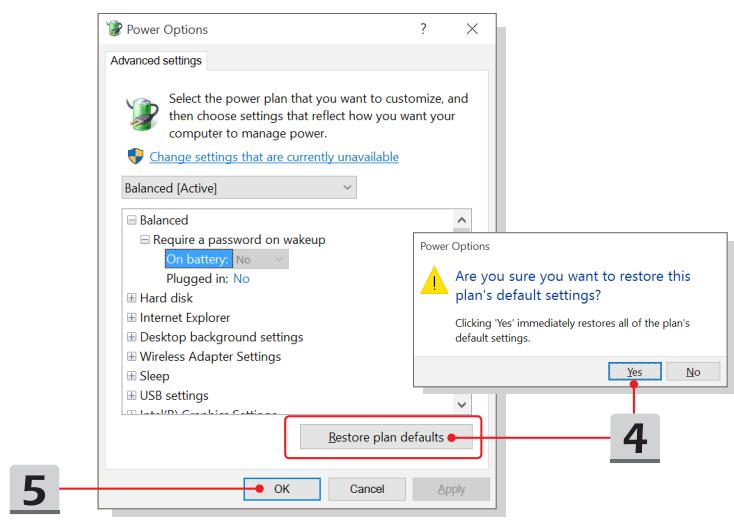

4. Pour restaurer le mode de gestion d'alimentation choisi à ses paramètres par défaut, cliquez sur [Paramètres par défaut du mode], puis cliquez sur [Oui] pour confirmer. 5. Cliquez sur [OK] pour terminer.

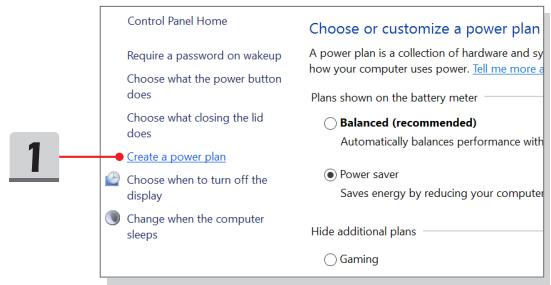

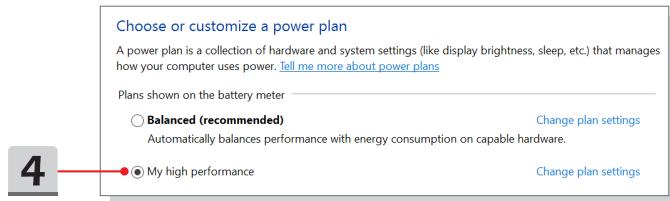

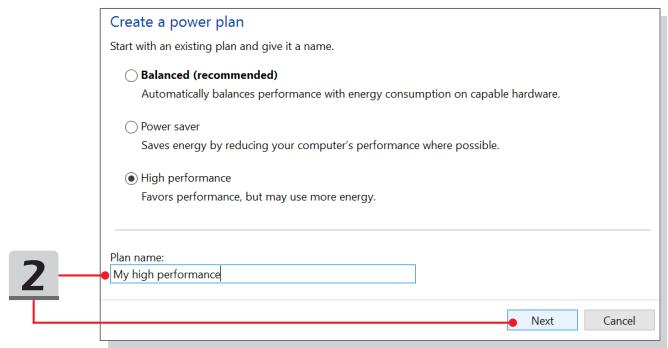

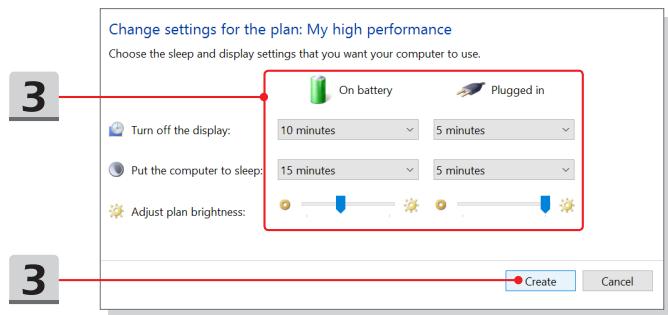

2. Sélectionnez le mode existant qui correspond le plus à vos besoins, et renommez-le. Cliquez sur [Suivant] pour continuer. 3. Modifiez les paramètres du nouveau mode de gestion de l’alimentation. Cliquez sur [Créer] pour rendre le nouveau mode de gestion effectif. 4. Maintenant, vous disposez d’un nouveau mode de gestion de l’alimentation, qui est automatiquement activé.
Manager (SCM) dans le manuel d’utilisation des logiciels de l'ordinateur portable pour plus de détails.

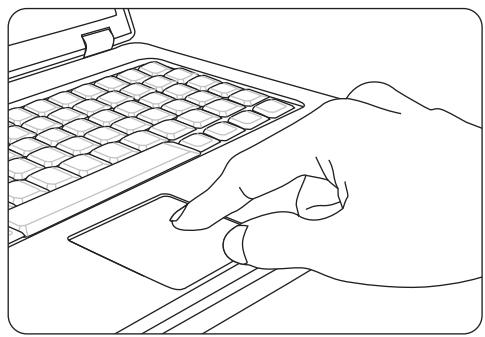

Panneau de commande vous permettent de modifier la configuration. ▶▶ Positionnement et déplacement Placez votre doigt sur le pavé tactile (habituellement l’index) : le pavé rectangulaire va réagir comme une copie miniature de votre écran. En déplaçant votre index sur le pavé, le curseur à l’écran bouge simultanément, dans la même direction. Lorsque votre doigt atteint le bord du pavé, soulevezle puis replacez-le sur le pavé pour poursuivre le mouvement. ▶▶ Pointer et cliquer Lorsque vous avez déplacé et placé le curseur sur une icône, un élément d’un menu ou une commande que vous voulez exécuter, il suffit d’appuyer légèrement sur le pavé tactile ou d’appuyer sur le bouton gauche pour le 3-11
▶▶ Glisser et déplacer Vous pouvez déplacer des fichiers ou des objets dans votre ordinateur en utilisant la fonction Glisser/Déplacer. Il suffit de placer le curseur sur l'élément voulu et de taper légèrement à deux reprises tout en laissant votre doigt en contact avec le pavé tactile lors du deuxième contact. Vous pouvez maintenant faire glisser l’élément sélectionné jusqu’à l’emplacement voulu en déplaçant votre doigt sur le pavé. Soulevez votre doigt pour déposer l’élément à la place voulue. Vous pouvez également rester appuyé sur le bouton gauche lorsque vous sélectionnez un élément, puis déplacer votre doigt jusqu’à l’emplacement voulu. Pour finir, enlevez votre doigt du bouton gauche.

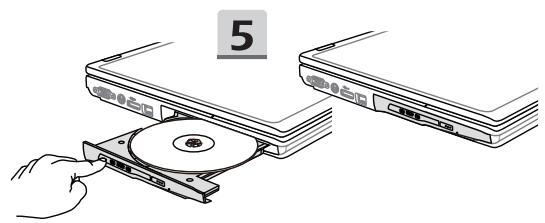

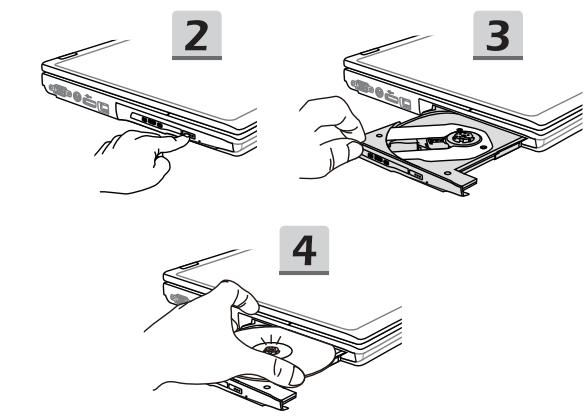

2. Appuyez sur le bouton EJECT sur le panneau pour sortir partiellement le tiroir de disque. 3. Tirez doucement le tiroir pour le sortir complètement. 4. Placez votre disque dans le tiroir avec l’étiquette vers le haut. Appuyez légèrement sur le centre du disque pour le mettre bien en place. 5. Poussez le tiroir dans le lecteur.

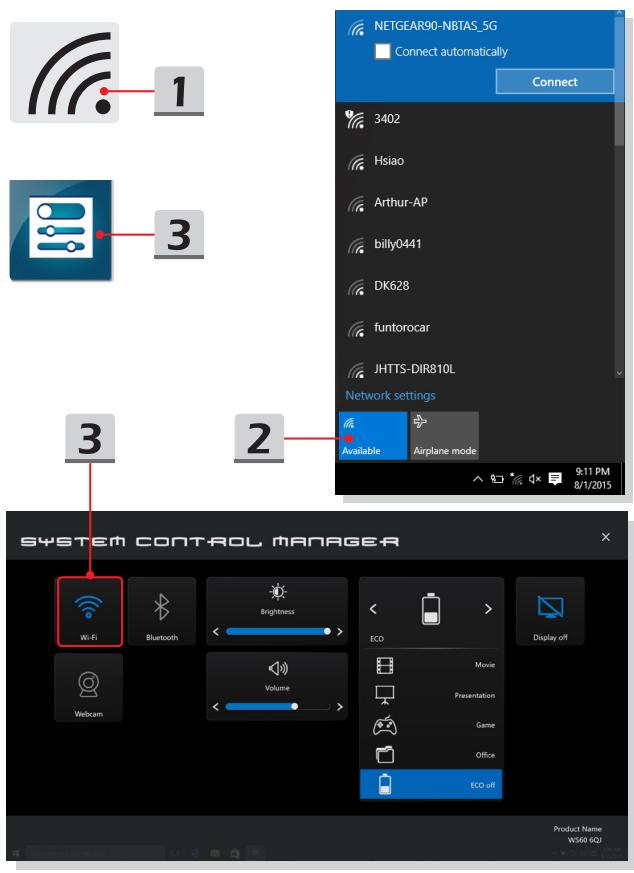

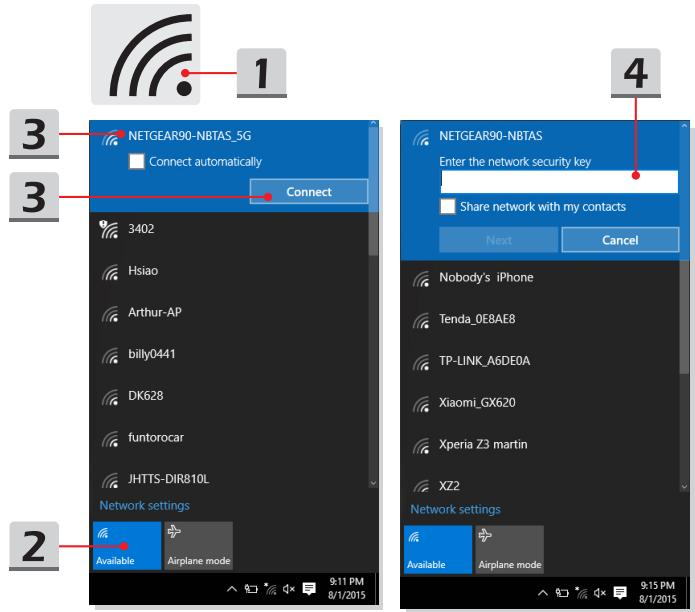

Connexion sans-fil (WLAN) La connexion sans-fil WLAN est une connexion de haut débit permettant d'accéder à internet sans utiliser de câble. Veuillez suivre les instructions ci-dessous pour créer une connexion sans-fil. ▶▶ Connexion sans-fil 1. Allez sur le bureau. Trouvez l'icône [LAN] dans le coin inférieur droit de la barre des tâches et cliquez dessus pour ouvrez le menu Démarrer. 2. Dans les paramètres du réseau, les options [Wi-Fi] et [Mode avion] sont proposées. Sélectionnez [Wi-Fi]. 3. Choisissez l’un des réseaux sans-fil dans la liste pour vous connecter à internet. Cliquez sur [Se connecter] pour continuer. 4. Entrez la clé de sécurité demandée pour lancer la connexion. Cliquez ensuite sur [Suivant].

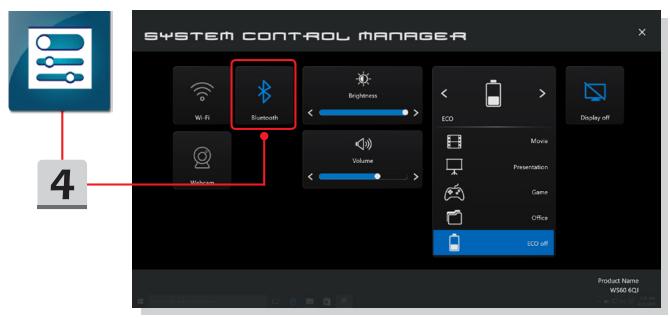

3-14 3. Sinon, trouvez l'icône [SMC] dans le coin inférieur droit de la barre des tâches et cliquez dessus pour ouvrir la fenêtre principale de System Control Manager. Là, vérifiez si le mode de connexion sans-fil est activé.

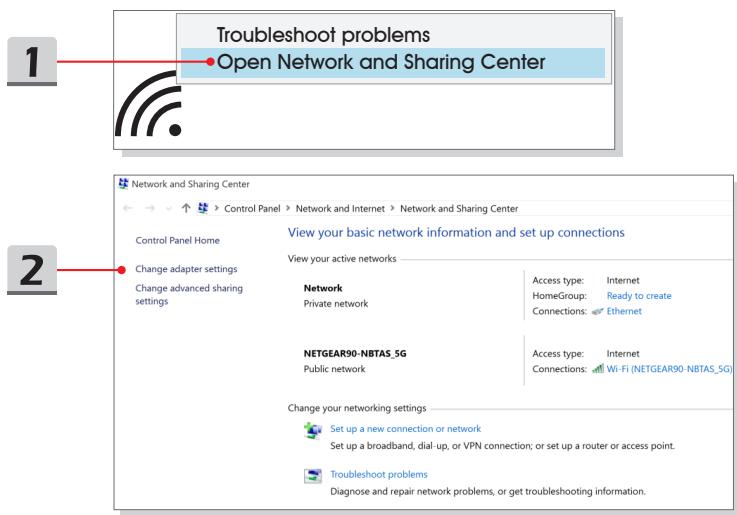

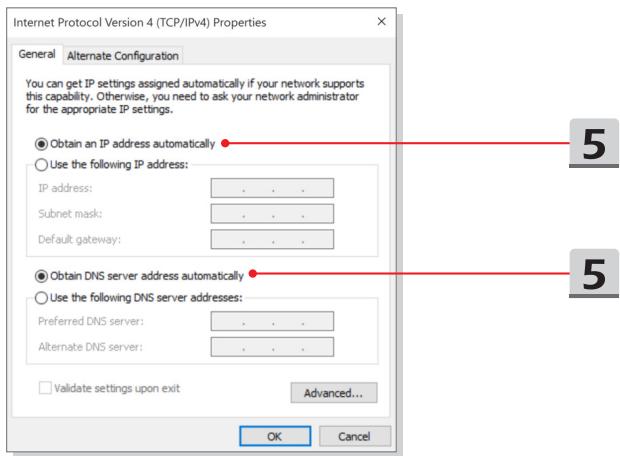

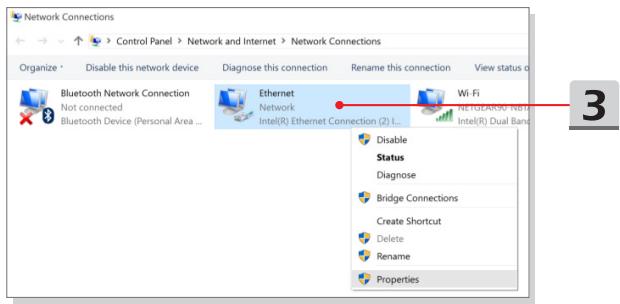

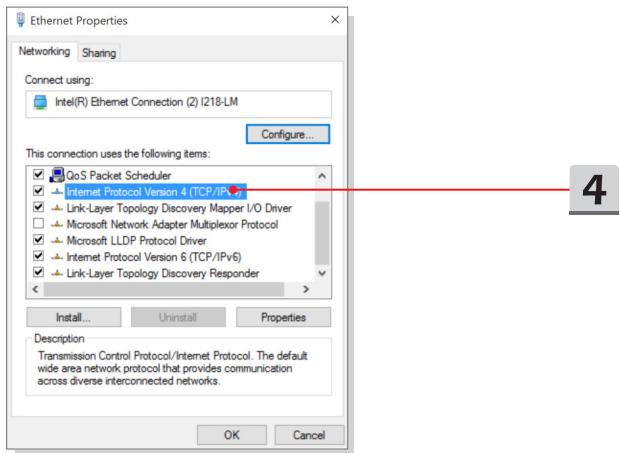

La connexion filaire LAN permet d'accéder à internet par l'intermédiaire d'un câble et d'un adaptateur réseau. Avant de configurer la connexion Dynamic IP / PPPoE ou Broadband (PPPoE) ou IP statique, contactez votre fournisseur d'accès Internet (FAI) ou votre administrateur réseau pour vous aider à créer une connexion internet. 2. Choisissez [Modifier les paramètres de la carte]. 3. Faite un clic droit sur [Ethernet] pour sélectionnez [Propriétés] dans le menu déroulant. 4. Dans la fenêtre [Propriétés Ethernet], sélectionnez l'onglet [Réseau] et vérifiez [Protocole Internet Version 4 (TCP/IPv4)]. Ensuite, cliquez sur [Propriétés] pour continuer. 5. Sélectionnez l'onglet [Général], cliquez sur [Obtenir une adresse IP automatiquement] et [Obtenir une adresse serveur DNS automatiquement]. Cliquez enfin sur [OK].
4. Cliquez sur [Large bande (PPPoE)]. 5. Remplissez le nom de l'utilisateur, le mot de passe et le domaine du nom de connexion. Enfin cliquez sur [Connexion].
Open Network and Sharing Center à la norme Bluetooth afin de partager des données sans-fil.

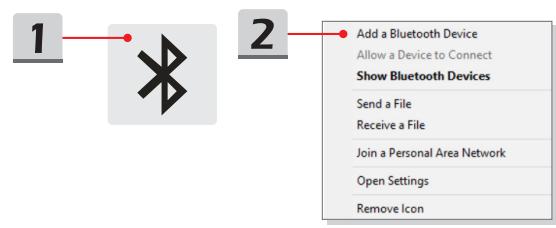

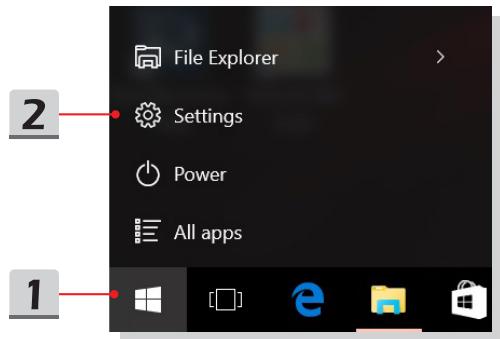

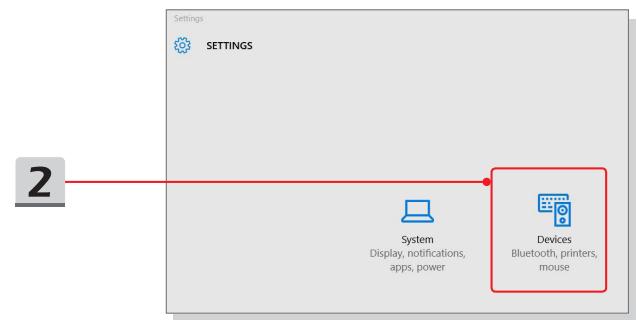

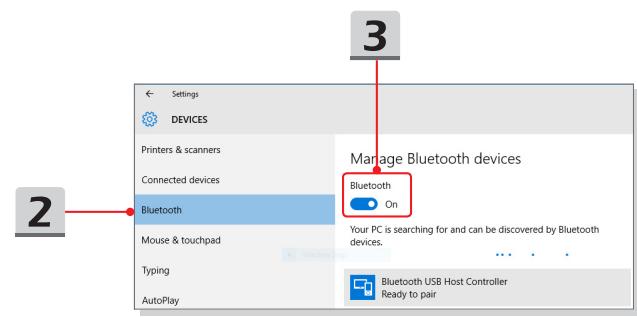

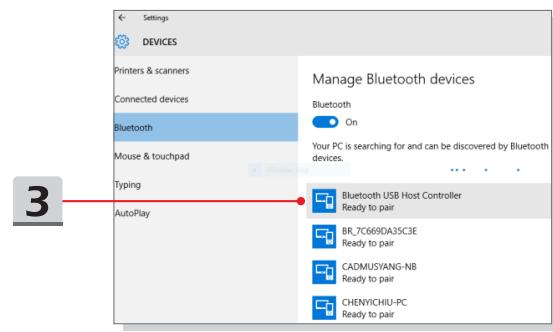

Lorsque le mode Avion est activé, le Bluetooth sera désactivé. Avant de configurer le Bluetooth, assurez-vous que le mode Avion est désactivé. 1. Allez sur le bureau. Pointez le curseur de votre souris vers le bas à droite de l'écran pour faire apparaître la barre de tâches. Trouvez l'icône [Windows] dans le coin inférieur droit de l'écran et cliquez dessus. 2. Sélectionnez [Paramètres], puis [Périphériques / Bluetooth] pour vérifier si la connexion Bluetooth est disponible. 3. Si la connexion Bluetooth est définie sur [Off], activez-la en la passant sur [On]. 4. Sinon, trouvez l'icône [SMC] dans le coin inférieur droit de la barre des tâches et cliquez dessus pour ouvrir la fenêtre principale de System Control Manager. Là, vérifiez si la connexion Bluetooth est activée.

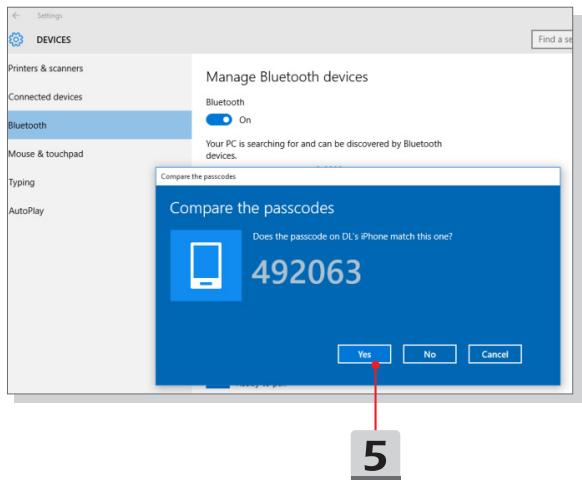

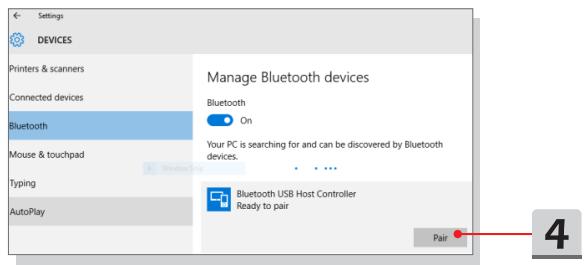

4. Cliquez sur [Appairer] pour continuer. 5. Entrez le mot de passe pour confirmer la connexion du périphérique avec votre ordinateur. Cliquez sur [Oui] pour terminer.

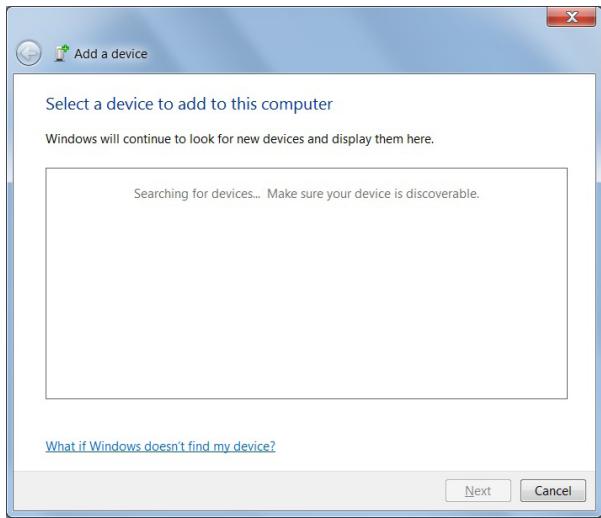

Ajouter un périphérique] pour ajouter un nouveau périphérique.

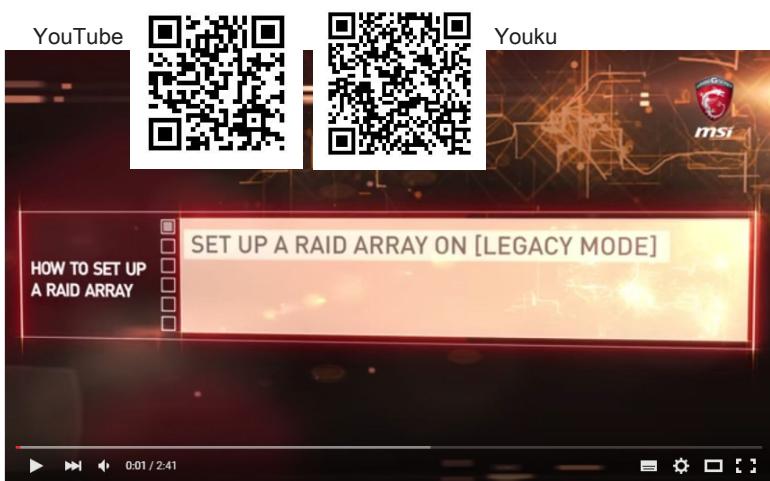

RAID vous permet de répartir des données sur plusieurs disques durs ou disques SSD. Pour en savoir plus, contactez votre revendeur et veuillez remarquer que les types de RAID pris en charge peuvent varier selon les modèles que vous achetez. Rendez-vous sur le site pour la vidéo d'instruction : https://youtu.be/u2C35-ctFbw

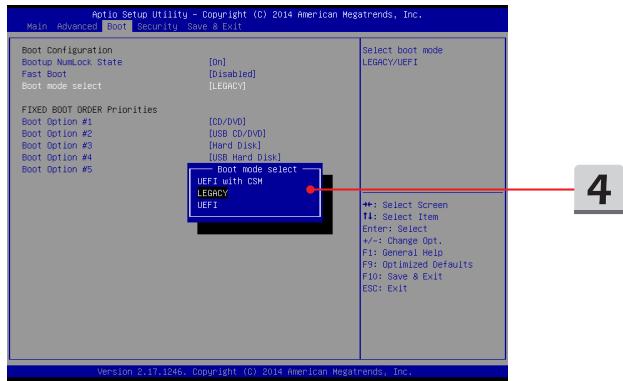

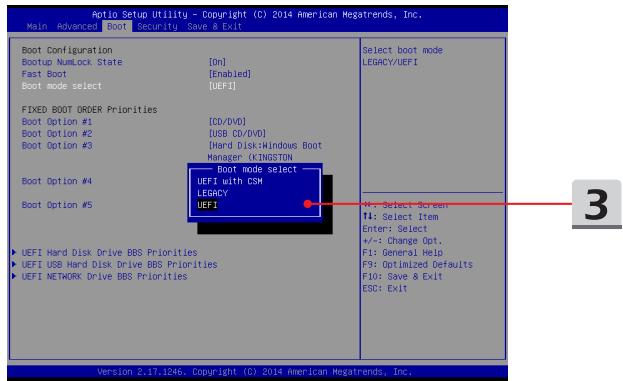

Windows 8.1), il est conseillé de sélectionner [UEFI]. 4. Pour Windows 7 ou les versions précédentes, sélectionnez le mode [Legacy].

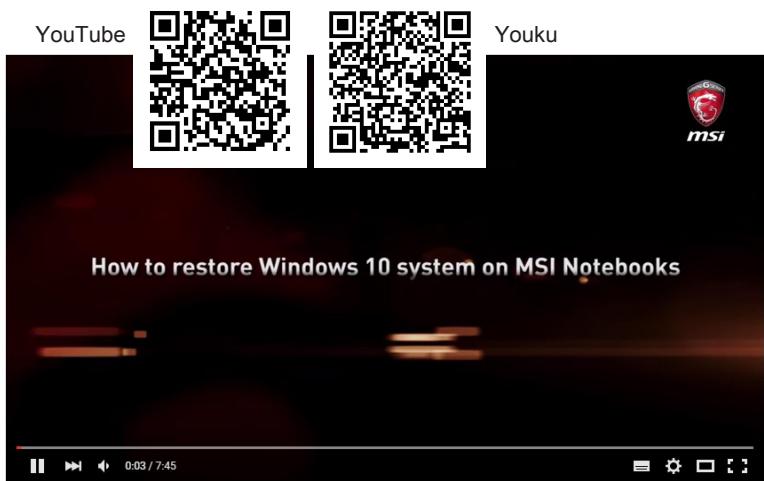

[F3 Recovery] et [Paramètres Windows 10], nous vous proposons de regarder cette vidéo d’instructions : https://www.youtube.com/watch?v=hSrK6xAQooU.
