THA 1400 - Amplificateur de voiture BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de voiture
Marque	BLAUPUNKT
Modèle	THA 1400
Dimensions (L × A × P)	422 × 43 × 251 mm (sans embouts) / 502 × 43 × 251 mm (avec embouts)
Alimentation	12 V, fusible à 30 cm de la batterie, section de câble min. 10 mm²
Puissance maximale	1 × 1000 W / 4 Ω, 1 × 1300 W / 2 Ω
Puissance RMS	1 × 400 W / 4 Ω, 1 × 650 W / 2 Ω
Réponse en fréquence	10 Hz – 30 000 Hz
Rapport signal/bruit	> 100 dB
Taux de distorsion (RMS)	< 0,03 %
Stabilité	2 Ω
Sensibilité d'entrée	0,3 – 8 V
Filtre passe-bas (Low Pass)	20 – 250 Hz
Bass Boost	0 à +12 dB
Filtre Subsonic	20 – 55 Hz
Connectique	Entrée Cinch, sortie Cinch, bornes haut-parleurs, télécommande LPL REMOTE
Fusibles intégrés	Oui, protection de l'étage amplificateur
Accessoires fournis	Télécommande à fil (5 m), vis de montage
Consignes de sécurité	Débrancher la batterie avant installation ; ne pas monter sur surfaces ouvertes ; section de câble minimale 10 mm² ; fusible externe obligatoire à 30 cm de la batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité
Réparabilité	Contacter le SAV Blaupunkt ou la hotline
Garantie	Union Européenne : conditions sur www.blaupunkt.de

FOIRE AUX QUESTIONS - THA 1400 BLAUPUNKT

Quelle est la puissance de l'amplificateur THA 1400 ?

La puissance maximale est de 1 × 1000 W sous 4 Ω et 1 × 1300 W sous 2 Ω. La puissance RMS est de 1 × 400 W sous 4 Ω et 1 × 650 W sous 2 Ω.

Comment brancher l'amplificateur à la batterie ?

Utilisez un câble d'alimentation de section minimale 10 mm². Connectez le câble (+) à la borne positive de la batterie via un portefusible placé à moins de 30 cm de la batterie. Le câble (-) doit être vissé à un point de masse propre de la carrosserie (pas à la borne négative de la batterie). Débranchez la batterie avant toute opération.

Quels haut-parleurs puis-je utiliser avec le THA 1400 ?

Utilisez des haut-parleurs d'impédance comprise entre 2 et 4 Ω. Respectez la puissance maximale supportée. Les connexions doivent être faites en respectant la polarité (+ avec +, - avec -) et les voies gauche/droite.

Comment régler le filtre passe-bas ?

Le filtre passe-bas (Low Pass) se règle de 20 à 250 Hz à l'aide du régulateur LP FREQ. Il est actif lorsque le sélecteur CONFIG est en position LP/BY ou LP/LP.

Que signifie le voyant rouge POWER/PROTECTION ?

Un voyant rouge indique une défaillance électronique. L'étage de sortie est alors déconnecté. Vérifiez les branchements, les fusibles et la charge des haut-parleurs.

Puis-je utiliser l'amplificateur sans autoradio à sortie Cinch ?

Oui, si votre autoradio est équipé d'une prise ISO Blaupunkt, utilisez un adaptateur ISO-Cinch (réf. 7 607 893 093 ou 7 607 855 094).

Comment utiliser la télécommande LPL REMOTE ?

Connectez la télécommande à fil au connecteur LPL REMOTE. Pour qu'elle fonctionne, le sélecteur Crossover doit être en position LP (Low Pass). Elle permet de régler le niveau des graves à distance.

Quelle est la fonction du sélecteur CONFIG ?

Le sélecteur CONFIG offre trois modes :
- LP/BY : graves limitées sur le subwoofer, gamme autoradio sur la sortie Cinch.
- LP/LP : graves limitées sur le subwoofer et la sortie Cinch.
- BY/BY : gamme complète (jusqu'à 30 kHz) sur le haut-parleur, gamme autoradio sur la sortie Cinch.

Comment régler le gain de l'amplificateur ?

Le régulateur de gain (GAIN) ajuste la sensibilité d'entrée de 0,3 V à 8 V. Tournez-le dans le sens horaire pour augmenter le volume. Attention : ce n'est pas un réglage de volume final ; le volume réel dépend de la radio.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez la connexion de la télécommande (REM) à une source +12 V commutable (généralement le fil REM de l'autoradio). Assurez-vous que les fusibles (externe et interne) ne sont pas grillés. Contrôlez les câbles d'alimentation et la masse.

MODE D'EMPLOI THA 1400 BLAUPUNKT

Félicitations ! Vous avez acheté un amplificateur THA haut de gamme. En optant pour un THA 1400, vous avez besoin d'une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur THA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincra dès le premier instant d'écoute !

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la première page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :

www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Recommandation :

La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur THA devrait être installé par un expert ; au cas où ce serait vous qui l'installeriez, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouïe humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.

Consignes de sécurité

Dispositions relatives à l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule. Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.

Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr. Pour des raisons de sécurité, le THA 1400 doit être fixé de fa

Consigne : ne pas le monter sur les plages arrières, les banquettes arrières ou sur toute autre surface ouverte vers l'avant.

En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.

L'amplificateur doit être installé à un endroit convenable, par exemple sous les sièges ou dans le coffre (Fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 Ω (cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez pas les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 10 mm².

Cet amplificateur est conçu pour le raccordement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093 / 7 607 855 094).

Possibilités d'emploi et branchement des haut-parleurs :

Max Power	1 x 1000 Watt / 4 Ω	Fig. 4
Max Power	1 x 1300 Watt / 2 Ω	Fig. 4
RMS Power	1 x 400 Watt / 4 Ω	Fig. 4
RMS Power	1 x 650 Watt / 2 Ω	Fig. 4
Réponse
hormonique	10 Hz - 30.000 Hz
Rapport signal
bruit	> 100 dB
Taux de
distorsion (RMS)	< 0,03%
Stabilité	2 Ω
Sensibilité d'entée	0,3 - 8 V
Filtre passe-bas
(Low Pass)	20 - 250 Hz
Bass Boost	0 ... +12 dB
Filtre Sub Sonic	20 - 55 Hz
Dimensions
L x A x P (mm)	422 x 43 x 251
... with end-cap	502 x 43 x 251

Branchement +/-

Nous recommandons une section minimale de 10 mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux porte-fusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie !). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.

Fusibles intégrés (Fuse)

Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles conçus pour des courants plus importants.

Exemples de branchement

Branchement de la tension d'alimentation .... Fig. 2 Branchement aux autoradios à sortie Cinch .... Fig. 3 Branchement de haut-parleurs .... Fig. 4

Connexion de la télécommande à fil (LPL REMOTE) .... Fig. 5

+12V

Relier la prise remote de l'amplificateur à une source de tension commutable de +12 V.

Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.

Régulateur de gain

À l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio.

La plage de régulation va de 0,3 V à 8 V. Pour les modèles.

Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.

Sur ce point, encore quelques renseignements importants :

En tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas ma

jeune, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.

Branchement de haut-parleurs

Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une belle reproduction des bas, il est nécessaire que les pôles soient branchés correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.

Réglage du mode et de la zone des passages de fréquence

THA 1400 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofers, les réglages Low-Pass que représentée la, doivent être effectués (Fig. 3). La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).

Sélecteur CONFIG (LP/BY, LP/LP, BY/BY, cf. Fig. 6)

Avant de procéder à l'installation, sélectionner le sélecteur CONFIG de l'étage de sortie pour définir la gamme des fréquences au niveau des haut-parleurs et des prises OUTPUT cinch.

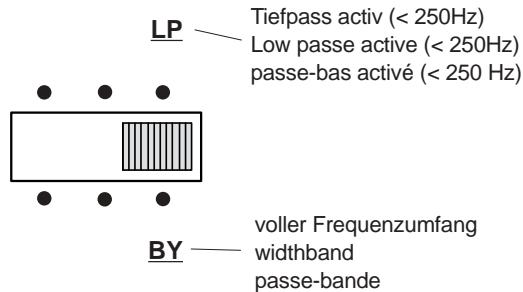

Position LP/BY : Dans cette position, la gamme des graves limitée par le régulateur de fréquence de recouvrement (LP FREQ) est présente au niveau du subwoofer. La gamme de fréquences prédéfinie côté autoradio est appliquée à la SORTIE cinch.

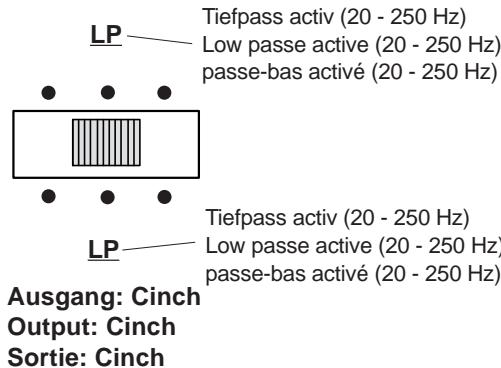

Position LP/LP : Dans cette position, la gamme des graves limitée par le régulateur de fréquence de recouvrement (LP FREQ) est appliquée au subwoofer et à la sortie cinch.

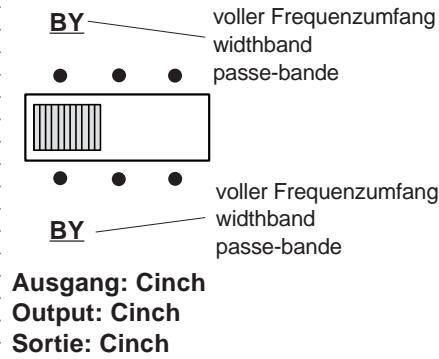

Position BY/BY : Dans cette position, la gamme de fréquences allant jusqu'à 30 000 Hz est utilisée au niveau du haut-parleur et la gamme de fréquences prédéfinie côté autoradio est appliquée à la sortie cinch.

Remarque :

Dans cette position, les régulateurs de filtre SUBSONIC et d'amplification des graves n'ont aucune fonction.

Réglage des fréquences « X-OVER »

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position

« Low-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.

Filtre Subsonic

Le filtre Subsonic sert au fonctionnement de l'amplificateur quand un subwoofer est connecté. Ce filtre peut être réglé pour protéger le subwoofer d'une surcharge mécanique due aux fréquences basses n'appartenant plus au domaine de l'audible.

Bass Boost

Le régulateur Bass Boost (amplification des basses) permet de régler la restitution des basses de l'amplificateur. La plage de réglage va de 0 dB à +12 dB.

LPL REMOTE

Connecteur pour la télécommande à fil fournie (5 m). Permet de télécommander le niveau des graves (cf. Fig. 5).

Pour utiliser la télécommande, l'usage d'un filtre passe-bas est requis (commutateur Crossover placé sur LP).

OFF/ON > ON

Indication de fonctionnement (POWER / PROTECTION)

Affichage vert : étage de sortie connecté, état de fonctionnement régulier.

Affichage rouge : l'étage de sortie est électroniquement déconnecté à cause d'une défaillance.

Sous réserve de modifications !

ITALIEN

Introduction

Sortie : haut-parleurs

Sortie : haut-parleurs

Sortie : haut-parleurs

Sortie : Cinch

Sortie : Cinch

Sortie : Cinch
