WS-6010 - Stations météorologiques LA CROSSE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Thermomètre solaire
Alimentation	Alimentation solaire
Affichage	Affichage LCD
Mesure de température	Intérieure et extérieure en °C
Affichage de l'heure	Affichage 24 heures
Affichage humidité	Intérieure et extérieure en %RH
Fonction mémoire	Affichage MIN/MAX
Type de piles	Pile alcaline ou pile rechargeable alcaline
Indicateur de piles	Indicateur de piles faibles
Support	Support intégré
Touches de fonction	Oui
Encoches de suspension	Oui
Couverture compartiment piles	Oui
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - WS-6010 LA CROSSE TECHNOLOGY

Comment régler l'heure sur la LA CROSSE TECHNOLOGY WS-6010 ?

Pour régler l'heure, maintenez enfoncé le bouton 'SET' jusqu'à ce que l'heure clignote, puis utilisez les boutons '+' ou '-' pour ajuster l'heure. Appuyez à nouveau sur 'SET' pour confirmer.

Pourquoi la température affichée est-elle incorrecte ?

Assurez-vous que le capteur est placé à l'ombre et loin des sources de chaleur. Vérifiez également que les piles sont en bon état et correctement installées.

Comment changer les piles de l'appareil ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et remplacez-les par des neuves en veillant à respecter la polarité.

La station météo ne se connecte pas au capteur extérieur, que faire ?

Assurez-vous que le capteur extérieur est à portée de la station. Vérifiez les piles du capteur et redémarrez les deux appareils. Essayez également de repositionner le capteur.

Comment réinitialiser la LA CROSSE TECHNOLOGY WS-6010 ?

Pour réinitialiser l'appareil, retirez les piles de la station et du capteur. Attendez quelques minutes, puis réinsérez les piles en suivant les instructions de démarrage.

Que faire si l'écran reste vide ?

Vérifiez que les piles sont correctement installées et en bon état. Si l'écran est toujours vide, essayez de remplacer les piles par des neuves.

Comment activer ou désactiver l'alarme ?

Pour activer ou désactiver l'alarme, appuyez sur le bouton 'ALARM' jusqu'à ce que l'icône de l'alarme clignote, puis utilisez les boutons '+' ou '-' pour changer l'état de l'alarme.

Puis-je utiliser la station météo à l'intérieur ?

Oui, la station météo LA CROSSE TECHNOLOGY WS-6010 est conçue pour une utilisation intérieure, mais le capteur extérieur doit être placé à l'extérieur pour une mesure précise.

MODE D'EMPLOI WS-6010 LA CROSSE TECHNOLOGY

• Affichage de l'heure au format 24 heures
  Mode solaire
• Affichage des températures intérieure et extérieure en °C avec relevés MIN/MAX
• Affichage de l'humidité interieure et extérieure en RH%
• Sélection du types de piles : pile alcaline ou pile rechargeable alcaline

• Indicateur de piles faibles

• Positionnement mural ou sur une table

TRANSMETTEUR SOLAIRE:

Panneau solaire

Transmission à distance de la température et humidité extérieures vers la station par ondes 868MHz
- Affiche alternatively les relevés de température et d'humidité sur son LCD
- Recharge des piles par la cellule solaire - Support mural

Note:

• Le transmetteur solaire utilise la cellule solaire pour recharger les piles (2 piles AAA rechargeables).
• Ces piles rechargeables ne peuvent pas etre replacées.

FONCTIONNEMENT DE L'ÉMETTEUR SOLAIRE

Important:

Les utilisateurs doivent appuyer sur la touche de réinitialisation (RESET) afin d'activer l'émetteur solaire et permettre la transmission à la station.

Il est très important que la cellule solaire du transmetteur soit illuminée pendant la mise en œuvre. Assurez-vous que les lumières sont allumées dans lapiece ou se fait l'ininstallation et que le panneau solaire soit bien exposé à une source lumineuse d'au moins 60W - ne couvrez pas lacellule solaire de vos mains ou de tout autre objet.

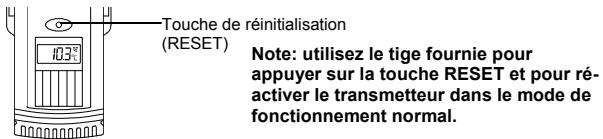

TOUCHE DE REINITIALISATION (RESET) DU TRANSMETTEUR SOLAIRE:

Le transmetteur solaire possède 3 modes de fonctionnement:

Mode 'Normal':

• Cette fonction est active lorsquela tension des piles est supérieure à 2,5V.
  Le transmetteur solaire mesure et transmet les données de température et d'humidité à la station toutes les 5 secondes.
  Si un environnement souvent est detecté, la transmission des données se fait toutes les 10 secondes.
  Si la tension des piles est inférieure à 2,8V, la transmission se fait toutes les 10 secondes.
  Si la tension des piles est inférieure à 2,4V, l'émetteur entre en fonction 'Idle' (Veille).
• Si le transmetteur est placé dans un endroit nombre pendant 3 jours consécutifs, il entre en fonction 'Stop'.
• Si la cellule solaire est couverte pendant 10 secondes et la touche RESET est appuyée, "Stp" sera affché sur le LCD. Le transmetteur entre alors en fonction 'Stop'.

Mode 'Idle' (Veille):

• Cette fonction s'active quand la tension des piles est inférieure à 2,4V.
  L'affichage LCD est alors désactivé (off).

Le transmetteur n'effectue aucuns relevés de données extérieures et ne transmet aucune information vers la station.
Si la tension des piles est supérieure à 2,5V, le transmetteur entre en fonction 'Normal'.
- Si le transmetteur est placé dans un endroit nombre pendant 3 jours consécutifs, il entre en fonction 'Stop'.

Mode 'Stop':

• Cette fonction s'active quand le transmetteur est placé dans un endroit souvent pendant 3 jours consécutifs ou quand la cellule solaire est couverte pendant 10 secondes, et la touche RESET est appuyée.
• Si le transmetteur est en fonction 'Standby' (Veille), aucun relevé ni transmission des données ne sont possibles, et l'affichage du LCD est déactivé (off).
• Sous une source lumineuse, appuyer sur la touche RESET pour 'réveiller' le transmetteur et enter en fonction 'Normal' (la tension des piles doit être supérieure à 2,4V). Si la tension des piles est inférieure à 2,4V, une icône "Lo" apparaît sur le LCD. Le capteur passée alors en fonction 'Ide' (Veille).
  C'estlemodelepluseconomique.

MISE EN OEUVRE INITIALE

Il est extrémement important de suivre les étapes suivantes:

1. Ouvrez le compartment des piles et assurez-vous que l'interrupteur des piles est en position BATTERY (et non en position SOLAR).
2. La position de l'interrupteur est donc BATTERY.
3. Maintenant, retirez doucement la bande isolante des piles.
4. Faites glisser l'interrupteur des piles en position SOLAR.
5. La position de l'interrupteur est donc SOLAR.
6. Voir paragraphe "MISE EN OEUVRE APRES CHANGEMENT / REMPLACEMENT DES PILES".

MISE EN OEVVRE

La station fonctionne avec 2 piles rechargeables AA/LR6 incluses (charges par panneau solaire) ou 2 piles alcalines AA/LR6 (non rechargeables, non incluses).

Important: il faut sélectionner le type de piles (rechargeables ou non rechargeables) AVANT demettre les piles dans le logement pour ne pas risquer d'endommager la station!

Les piles alcalines rechargeables devraient vous servir pendant des années. S'il est nécessaire de les remplacer, nous vous suggérons d'utiliser des piles de type AA/LR6 alcalines pleinement chargées.

Les piles rechargeables doivent être pleinement chargées avant d'être mise en place dans la station. Il est recommendé d'utiliser des piles alcalines rechargeables.

Si vous choisissez d'utiliser des piles non-rechargeables, l'interrupteur des piles DOIT est positionné sur BATTERY (et non sur SOLAR). Dans cette position, la cellule solaire ne charge pas les piles.

QUEL QUE SOIT LE TYPE DE PILE INSTALLLE, L'INTERRUPTEUR DES PILES DOIT ETRE EN POSITION 'BATTERY' QUAND LES PILES SONT MISES EN PLACE.

Si vous utilisez des piles rechargeables, placez l'interrupteur des piles sur SOLAR APRES que les piles soient mises en place.

Pour utiliser les piles alcalines incluses rechargeables (chargées par panneau solaire):

1. Retirez la bande isolante.
2. Replacez le couvercle.

NE REGLEZ PAS LA STATION

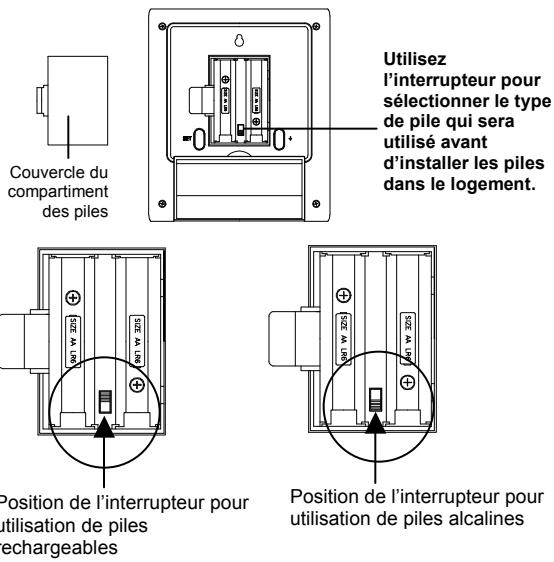

Pour utiliser des piles alcalines non rechargeables :

1. Retirez les piles rechargeables AA/LR6 installées dans le logement.

2. Utilisez l'interrupteur pour selectionner la pile alcaline (voir cidesous).

3. Insérez les 2 piles alcalines AA, IEC LR6, 1.5V dans le logement en respectant les polarités (voir les marquages à l'intérieur du logement des piles).
4. Replacez le couvercle.

NE REGLEZ PAS LA STATION

Note: Pour une meilleure performance, les piles devraient être replacées tous les ans afin d'assurer l'exactitude de la station. Assurez-vous que les piles utilisées sont neuves et du type recommendé.

Participez à la protection de l'environnement et déposez les piles usagées dans une décharge autorisée.

MISE EN OEUVRE APRES CHANGEMENT / REMPLACEMENT LES PILES

1. Tout d'abord, appuyer sur la touche de réinitialisation (RESET) située sur le transmetteur. Tous les segments du LCD s'allument brièvement. Le nombre de code et le code de sécurité (par ex. "20") seront affichés sequentially. Ensuite, la tension des piles est affichée sur le LCD, elle doit être supérieure à 2,4 V afin d'assurer un fonctionnement optimal. La température et l'humidité extérieures seront affichées sur le transmetteur; le transmetteur commence alors la transmission du signal.
2. Dans les 2 minutes qui suivent, insérer les piles dans la station. Quand la station solaire est mise sous tension, tous les segments du LCD s'allument brièvement, puis indiquent l'heure (00:00), la date, la température et l'humiédité interieures. Si ces informations ne s'affichent pas sur le LCD dans les 30 secondes qui suivant la mise sous tension, retirer les piles et réinséorer-les de nouveau. Une fois que les données interieures sont affichées, la station solaire commence à receivevoir les données extérieures.
3. La température et l'humidité extérieures devont être afficher sur la station solaire. Si elles ne sont pas affichées dans les 2 minutes qui doivent, retirer les piles de tous les apparèils et recommencer à partir de l'étape 1.
4. Pour assurer une bonne transmission 868 MHz, la distance entre la station solaire et le transmetteur ne doit pas excéder 100m en champ libre (voir les paragraphs "Installation" et "Réception 868MHz")

Note: Lors du changement des piles:

1. Faites attention qu'elles ne se dégagent pas des contacts.
2. Appuyez 20 fois sur n'importequelle touche après avoir retiré les piles.
3. Attendez toujours au moins 10 minutes après avoir retire le piles avant de les ré-insérer, afin d'éviter les problèmes de mise en oeuvre.

TOUCHES DE FONCTION

La station solaire à deux touches très simples d'utilisation:

Touche SET: Pour entrer dans le réglage des fonctions suivantes: réglage manuel de l'heure et mode solaire Pour altermer entre les différents modes d'affichages

Touche + : Pour modifier les valeurs lors des réglages manuels Pour réinitialiser tous les relevés MIN/MAX

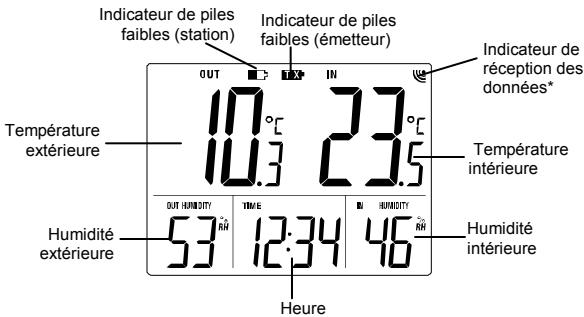

DESCRIPTION DE L'ECRAN

L'écran LCD de la station solaire est divisé en 2 sections. Dès que les piles sont insérées dans le transmetteur et le récepteur, tous les segments s'allument brièvement avant l'affchage des informations de l'heure, de la température intérieure et extérieure, et de l'humidité interieure et extérieure.

• Lorsque le signal est réceptionné par la station solaire, l'indicateur de réception du signal extérieur reste affchéé à l'écran (l'icone ne sera pas affchéée si la réception échoue). L'utilisateur peut ainsi s'assurer de la bonne réception du signal (icone affichée) ou de l'échéc de réception (icone absence). Un signal de réception qui clignote indique une réception en cours des données extérieures.

-RX : Indicateur de piles faibles de la station est affché sur le LCD quand la tension des piles de la station est faible.
-TX : Indicateur de piles faibles de l'émetteur est affiché sur le LCD quand la tension des piles du capteur est faible.

REGLAGES MANEELS

A la fin des procédures décrites ci-dessus dans "Installation" les réglages manuels sont accessibles en appuyant sur la touche SET. Les réglages suivants peuvent ainsi être programmés:

Réglage manuel de l'heure

Réglage du mode solaire

REGLAGE MANUEL DE L'HEURE

1. Appuyer et maintainir la touche SET pour 3 secondes pour entrer dans le réglage manuel de l'heure.
2. Les chiffres de l'heure commencent à clignoter sur l'écran.
3. Régler l'heure désirée en appuyant sur la touche+. Une brève pression sur la touche SET permet de valider l'heure.
4. Les chiffres des minutes commencent alors a clignoter.
5. Régler les minutes en appuyant sur la touche +. Si la touche + est maintainue enforcée, les unités augmentent de 5 en 5.
6. Appuyer sur la touche SET et relacher-la pour afficher l'heure exacte. Le réglage suivant est le "Réglage du mode solaire".

RéGLAGE DU MODE SOLAIRE

Le mode solaire est utilisé pour économiser la consommation d'énergie des piles rechargeables (réglage par défaut sur ON -activé).

1. Les caractères “ON” (“activé”) ou “OFF” (“désacté”) se mettront à clignoter. Utiliser la touche + pour sélectionner “ON” ou “OFF” et régler le mode solaire.
2. Appuyez brievement sur la touche SET pour sortir de la fonction de réglage manuel et returner à l'affichage principal.

Si le mode solaire est ACTIVE:

Le LCD s'est int automatiquement si I'environnement est trop nombre.
Le LCD s'allume automatique si I'environnement est assez clair; la luminosité de l'environnement est vérifiée toutes les 5 secondes.
- Aucune information n'est affichée quand le LCD est eteint (OFF), mais tous les réglages et fonctionnements restent à l'exception des reliés de température et d'humidité.

• Les informations extérieures ne sont pas reçus si le LCD est déactivé pendant plus de 10 minutes.
  Si l'utilisateur peut vérifier les données pendant que l'affichage est automatiquement éteint, parque le'environnement n'est pas assez lumineux, déplacer la station solaire dans un environnement plus éclairé. L'écran s'allume à nouveau.

Si le mode solaire est DESACTIVE:

Le LCD reste allumé en permanence.

Toutes les données extérieures seront affichées, même si un environnement souvent est détecté.

MODE STOP

Si l'environnement est nombrependant 3 jours consécutifs, la station solaire entre en mode "Stop":

C'estle mode le plus economique pour les piles.
La station solaire n'effectuera aucune opération et l'écran LCD sera également éteint (OFF).
- Les utilisateurs doivent appuyer sur n'importequelle touche pour 'réveiller' la station et reactiver la réception avec le transmeteur solaire.

QUITTER LE REGLAGE MANUEL

• Si aucune touche n'est appuyée pendant environ 15 secondes lors du réglage manuel, la station solaire returne automatiquement à l'affichage principal.

BASCULEMENT ENTRE DONNÉES INTÉRIÉURES ET EXTÉRIÉURES MIN/MAX

1. A partir de l'affichage principal, appuyer une fois sur la touche + pour consulter les MIN/MAX de la température extérieure.

2. Appuyer une nouvelle fois sur la touche + pour consulter les MIN/MAX de la température interieure.

3. Appuyer une dernière fois sur la touche + pour returner à

I'affichage principal.

Note:

La résolution des températures MIN/MAX est de 0,5^
Si aucune touche n'est appuyee pendant environ 15 secondes, la station solaire returne automatiquement a l'affichage principal.

REINITIALISATION DES TEMPERATURES MIN/MAX

Appuyer et maintainir la touche + pendant 3 secondes pour réinitialiser les températures MIN/MAX. Tous les relevés MIN/MAX seront alors réinitialisés aux valeurs de températures actuelles.

CHANGER LE MODE D'AFFICHAGE

La station solaire peut afficher les données de différentes façon :

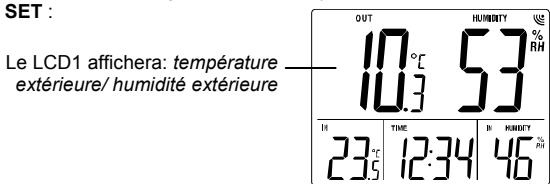

1. À partir de l'affichage principal, appuyer brievement sur la touche SET: OUIT HUONGYI UH

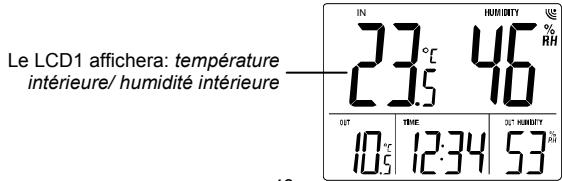

1. Appuyer à nouveau brievement sur la touche SET :

1. Appuyer sur la touche SET brièvement une dernière fois et la station solaire returne à l'affichage principal.

VERIFICATION DE LA RECEPTION 868MHz

La station solaire recoit les données extérieures toutes les 50 secondes. Si les données ne sont pas reçues dans les deux minutes suivant l'installation (ou si l'affichage extérieur affiche en permanence " -

--"），veuillez vérifier les points suivants：

1. L'écart entre la station solaire ou le transmetteur et les sources d'interférences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 2 mètres.
2. Évitez de placer la station solaire sur ou à proximé immediate d'huisseries en métal.
3. L'utilisation d'appareils électriques tels que casques ou enceintes audio fonctionnant sur la même fréquence de signal (868MHz) peut entraver laonne transmission et réception du signal.
4. L'utilisation dans le voisinage d'appareils électriques fonctionnant sur la fréquence de 868 MHz peut également provoquer des interférences.

Remarque :

Lorsque le signal 868MHz est correctement réceptionné, n'ouvrez ni le compartmenté à piles de la station solaire ni celui du transmetteur car les piles peuvent être ejectées par accident et provoquer une remise à zéro imprévue. Dans ce cas, réinitialisé tous les appareils (voir les paragraphs POUR INSTALLER / REMPLACER LES PILES et MISE EN OEVURE APRES CHANGEMENT / REMPLACEMENT DES PILES ci-dessus).

Le rayon d'émission du transmetteur est d'environ 100 mètres (en champ libre). Cependant, ce rayon dépend de l'environnement local et des niveaux d'interférences. Si, malgré ces mesures, aucune réception n'est possible, tous les éléments devront être réinitialisés (voir "POUR

INSTALLER / REMPLACER LES PILES" et "MISE EN OEUVRE APRES

CHANGESMENT / REMPLACEMENT DES PILES" ci-dessus).

POSITIONNEMENT DE LA STATION SOLAIRE

Avant de la fixer, veiller à ce que la station solaire peut receivevoir les signaux 868MHz à l'emplacement désiré. La station solaire doit aussi être placée dans un environnement lumineux afin de pouvoir recharger les piles.

Il y a deux méthodes de positionnement possibles pour la station solaire :

utiliser le support rabattable ou
fixation murale

POSITIONNEMENT SUR UNE SURFACE PLANE

La station solaire possède un pied rabatable qui permet de la poser sur une surface plane, Autre positionnement possible : fixation murale.

FIXATION MURALE

1. Fixer une vis (non fournie) dans le mur, dans le champs de la transmission - en laissant dépasser la vis d'environ 5 mm du mur.
2. Placer la station solaire sur la vis, en utilisant l'encôche de suspension situé au dos de la station. Tirer doucement sur la station solaire pour verrouiller la vis.

Remarque: Toujours s'assurer que la station solaire est bien fixée sur la vis avant de la lâcher.

POSITIONNEMENT DU TRANSMETTEUR SOLAIRE

Il est important de placer le transmetteur solaire dans un endroit lumineux afin que les piles rechargeables puisent se recharger. Ne pas placer le transmetteur directement sous le soleil!

Le transmetteur solaire peut être placé sur n'importe qu'elle surface plane ou fixé au mur en utilisant le support qui sert soit de support mural ou de support de base.

FIXATION MURALE

1. Fixez le support au mur désiré à l'aide des vis et chevilles fournies.
2. Enclenchez le transmetteur dans le socle.

Note :

Avant de fixer le transmeteur au mur de façon définitive, il est conseilé de placer dans un premier temps la station solaire et le transmetteur aux endroits d'installation souhaités, et de s'assurer de la bonne transmission des données extérieures.

En cas de non réception des données, changez le transmetteur de place ou déplacez légèrement les apparéils.

ENTRETIEN ET MAINTENANCE:

• Eviter de placer les apparèils dans des zones soumises à des vibrations et aux chocs, car ils peuvent provoquer des dommages.
• Eviter les endroits où les apparciels peuvent être exposés à des variations soudaines de température, i.e. en plein soleil, dans des conditions d'extreme froid et mouillé/humide car elles provoquent des changements rapèds qui réduisent la précision des reliés.

Lors du nettoyage de l'écran LCD et du boitier, utiliser un chiffon doux et humide uniquement. Ne pas utiliser de solvants ou des produits récurants.
- Ne pas tremper les apparèils dans l'eau.
Enlever immédiatement toutes les piles faibles pour éviter fuite et dommages. Les remplaçer uniquement par des piles neuves de format recommandé.
- Ne pas effectuer des réparations sur les apparèels. Les returner au magasin auprès duquel ils ont été achetés. Le fait de les ouvrir et de bricoler les apparèels annule la garantie.

CHARACTERISTIQUES TECHNIQUES:

Plages de mesure de température

Intérieure: -9°C à +59,9°C avec une résolution de 0,1°C ou 1°C, cela dépend de l'emplacement ("--" ou "--.0" affché si hors de cette plage)

Extérieure: -39^ à +59,9^ avec une résolution de 0,1^ ou 1^ , cela dépend de l'emplacement ("-. ." ou "-.0" affiché si hors de cette plage)

Intervalle des relevés de températures:

Intérieure: toutes les 2 minutes

Extertrieure: toutes les 50 secondes

Rayon de relevé de l'humidité

Intérieure : 20% à 95% avec une résolution de 1% ("—" affché si l'humidité est hors de la plage de relevé; "19%" affché si elle est inférieure à 20%, "96%" affichée si elle est supérieure à 95%)

Extérieure : 1% à 99% avec une résolution de 1% ("—" affché si l'humidité est hors de la plage de relevé; "1%" affché si elle est inférieure à 1%, "99%" affichée si elle est supérieure à 99%)

Intervalle des relevés de d'humidité:

Intérieure : toutes les 2 minutes

Extérieure : toutes les 50 secondes

Consommation

Station solaire :

Piles alcalines rechargeables :

Durée de vie de la pile alcaline rechargeable : 18 – 60 mois, selon l'usage

Piles alcalines primaires :

Durée de vie des piles alcalines primaires : environ 12 mois.

Émetteur solaire:

Piles alcalines rechargeables:

Durée de vie de la pile alcaline rechargeable: 18 - 60 mois, selon l'usage

Émetteur solaire : 36 x 16 x 102,6mm

INFORMATION DU CONSOMMATEUR

Le rejet des déchets Electroniques dans des décharges sauvages et/ou non contrôléees nuit fortement à l'environnement
- Consultez les services officiels locaux ou régionaux pour connaître les points de collecte sélective et de traitement les plus proches de chez vous
Tous les apparéils électroniques doivent être désormais recyclés. Chaque utiliser doit contributor actively au recyclage de ses propres déchets
Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l'environnement

Ainsi qu'il est indiqué sur la boite et sur le present produit, la lecture du manuel est recommendée pour une utilisation optimisée; ce produit ne doit pas être jeté dans des poubelles non-specialisées.
Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toutes conséquences consécutives à des relevés incorrects.
- Cet apparéil ne doit pas être utilisé à des fins Médicales ou pour l'information du public.
- Cet apparéil n'est donc que pour un usage individuel à titre d'indication du temps qu'il va faire et ne prétend pas être rigoureusement exact. Les prévisions méteos indiquées par cet apparéil ne doivent être considérées qu'à titre d'information et ne peuvent être totalement exactes.
- Les specifications de ce produit sont susceptibles de modifications sans avis préalable.
- Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants.
La reproduction de tout ou partie de ce livre est interdite sans l'accord préalable et écrit du fabricant

DIRECTIVE R&TTE 1999/5/CE

Résumé de la Déclaration de Conformité : Nous certifiques que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.
