MODE D'EMPLOI IVSC-5501 SIGNAL-CONVER. BLAUPUNKT

Notice d'emploi et de montage

http://www.blaupunkt.com

TABLE DES MATIÈRES

Généralités 21
Accessoires 21
Consignes d'installation et de sécurité 21
Furniture 22
Installation 22
Schéma de branchement ...... 26
Équipement 28
Caracteristiques techniques.. 28

Généralités

Nous vous remercions d'avoir porté votrechoix sur un produit Blaupunkt et nous espérons que ce nouvel appeareil vous donnera toute satisfaction.

Prenoz soit de dire ce mode d'emploi avant d'utiliser l'ordinateur pour la première fois.

Les réducteurs de Blaupunkt s'efforcent constamment de rédigier les modes d'emploi de la manière la plus claire et la plus comprehensible possible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur Blaupunkt ou le service d'assistance téléphonique de votre pays. Les numérios de téléphone figurent au dos de ce fascicule.

Notre garantie constructeur s'etend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les condition sur notre site: www.Blaupunkt.de. Vous pourrez aussi les atteoir en vous adressant à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

Accessoires

Utilisez uniquement les accessoires autorisés par Blaupunkt.

Consignes d'installation et de sécurité

Avant de connecter le convertisseur designaux, lisez attentivement les indications suivantes.

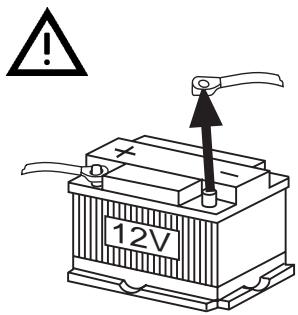

Pour la durée du montage et de la connexion, débrancher le pôle (-) de la batterie.

Pendant ces opérations, respectez les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes antivol)

En perçant les troux, s'assurer imperativement de n'endommager aucun cable posé ou aucune piece du vehicule.

Choisir un endroit où le convertisseur de signaux peut etre bien visse et ou il ne gene pas le conducteur et ne peutmettre en danger les occupants du vehicule en cas d'arrêt brutal, lors d'un coup de frein d'urgence.

Furniture

La fourniture comprend toutes les pieces indiquées ci-dessus. Vérifier si la fourniture de votre apparéil est complète. Si l'une des pieces indiquées devant manquer, adressez-vous immédiatement au revendeur où vous avez achété l' apparéil.

• Convertisseur de signaux
  Cordon de branchement
  Adaptateur RVB
• Notice de montage / d'emploi

Convertisseur de signaux

7607003550

Cordon de branchement

Adaptateur RVB

Installation

Note :

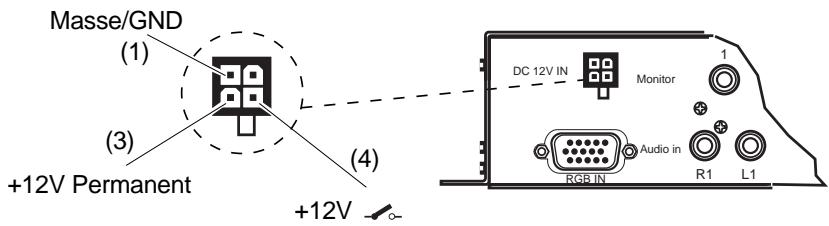

• Avant d'établier la connexion entre les écrons et le convertisseur de signaux, vérifie que la connexion du +/- et du positif commuté. Sur le convertisseur de signaux, le voyant rouge doit être allumé après avoir appliqué la tension au +/- et positif de connexion!

Connexion du positif

Connector le porte-fusible (fusible 5A) au pole (+) pour protégger le cable (+) (3) (cf. Fig. 1), à max. 30 cm de la batterie du vehicule (percer si nécessaire un trou dans le tableau d'auvent et utiliser un passé-câble ajustat).

Positif de connexion

Connector le cable positif de connexion (4) (cf. Fig. 1) à la sortie positive de connexion ( ) de l'appareil principal (par ex. autoradio ou système de navigation). En cas de connexion à la borne 15 du vehicule, connecter un portefusible (fusible 1A) pour protégger le cable positif de connexion (4) (cf. Fig. 1), à max. 30~cm de la batterie du vehicule (percer si nécessaire un trou dans le tableau d'auvent et utiliser un passecable adequat).

Branchement à la masse

Visser le cable (-) (cf. Fig. 1) directement sur la carrosserie. Bien lisser la surface de contact du point de masse et le graisser avec de laGRAISSE graphique (important pour une connexion a la masse).

• Si l'installation doit prendre nécessaire le perçage de trough ou d'autres modifications à effectuer sur le vehicule, prière de vous adresser au service de réparation le plus proche de chez vous.

Note :

L'entrée RVB ne permet pas l'affichage video PAL sur l'écran de télévisionWide vision.

Le signal video PAL doit être alors connecté directement à la sortie AV de l'écran de télévision wide vision.

Fig. 1

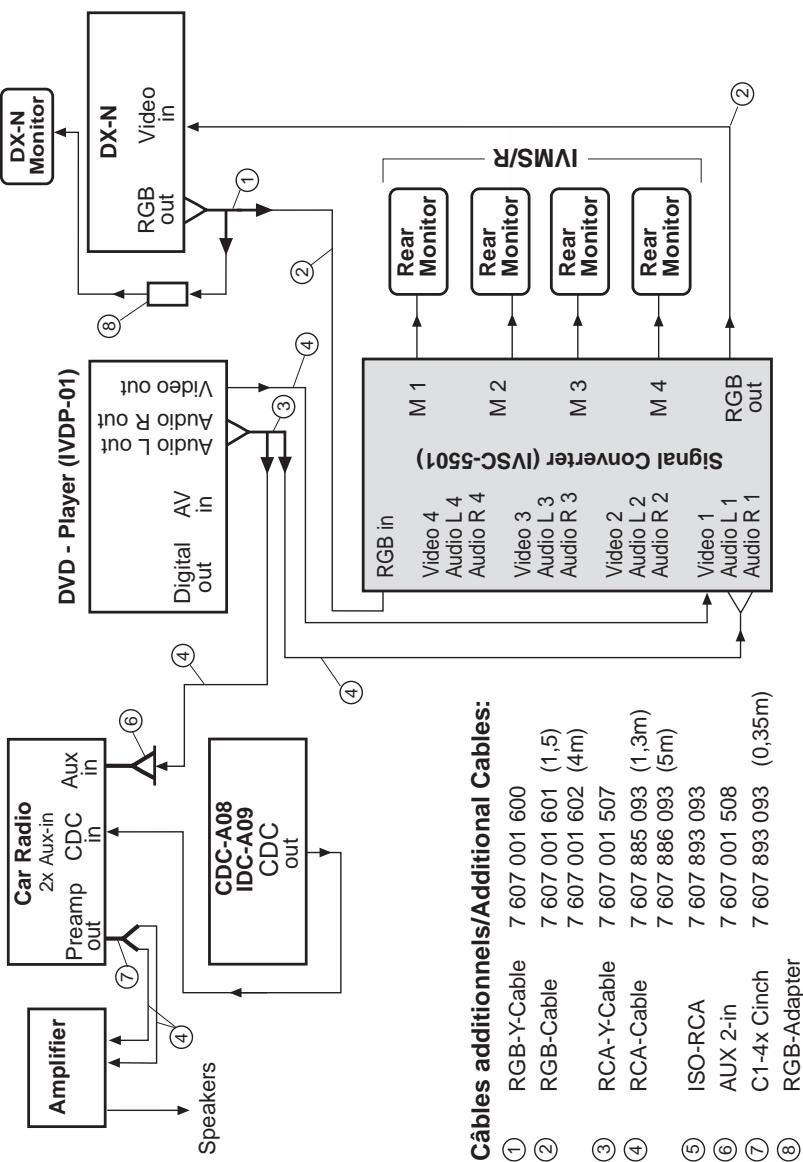

Exemple de branchement de plusieurs composants

Équipement

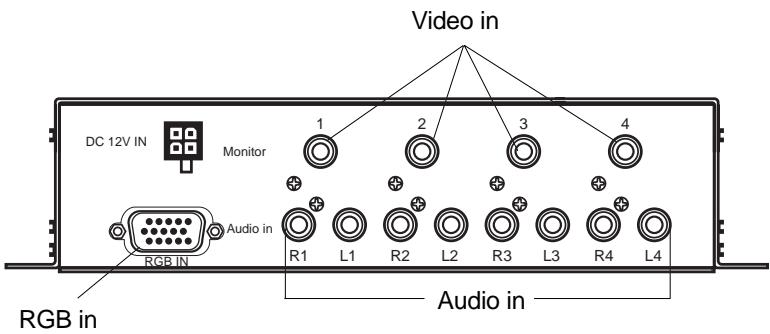

4 entrées audio / video :

connecteurs cinch

1 entrée RVB :

connecteur Sub-D 15 broches

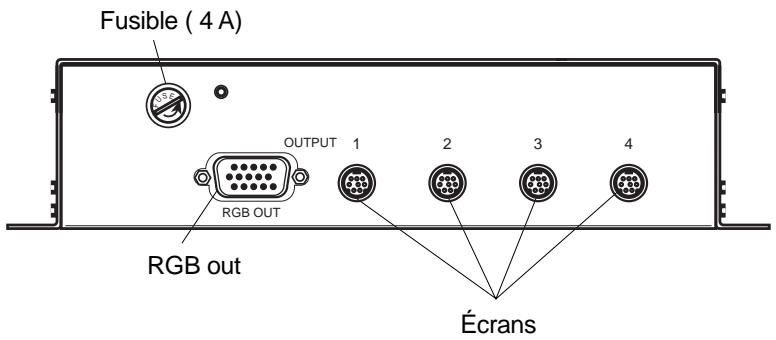

4 sorties écran :

CCVS 50Hz, connecteur 8 broches, avec power, masse, positif commuté

1 sortie RVB :

fiche Sub-D 15 broches

Conversion:

RVB (NTSC) 60 Hz en CCVS 50Hz CCVS 50Hz in RVB (NTSC) 60 Hz

Entrée puissance :

Fiche 4 broches

Boitier en métal

\section*{Caracteristiques techniques}

Entrée video :

Composite Video, 0,7 ~ 2,0 Vpp, 75 Ohm

Entrée audio :

0~0,3 Vrms, 10-20 kHz

Entrée RVB (signal video, résistance de source 100 ohms):

min -1,0 / max 1,0 Vdc

typique 0,7 / max 2,0 Vpp

Entrée RVB (composite-sync, résistance de source de 100 ohms):

min -1,0 / max 1,0 Vdc

min 0,7 / typique 1,0 / max 2,0 Vpp

Sortie video :

Composite Video, 0,7 ~ 2,0 Vpp, 75 ohms

Sortie audio :

0~0,3 Vrms, 10 - 20 kHz

Sortie RVB (signal video, résistance de source de 100 ohms):

min -1,0 / max 1,0 Vdc

typique 0,7 / max 2,0 Vpp

Sortie RVB (composite-sync, I résistance de source de 100 ohms):

min -1,0 / max 1,0 Vdc

min 0,7 / typique 1,0 / max 2,0 Vpp

Alimentation :

DC 12V, +/- 10%, max. 5A
