Type de produit	Changeur CD 5 disques pour autoradio
Marque	Blaupunkt
Modèle	IDC-A09
Nombre de disques	5
Dimensions approximatives	180 x 160 x 50 mm
Poids approximatif	1,5 kg
Alimentation	12 V CC (batterie véhicule)
Courant max	300 mA (tension commutée)
Température de fonctionnement	-10 °C à +60 °C
Angle de montage	-10° à +105°
Lieux de montage conseillés	Tableau de bord, coffre
Formats de CD supportés	CD audio (12 cm, ronds uniquement)
Fonctions principales	Lecture, sélection, éjection de CD ; système antivol codé
Type de raccordement	Connecteur C3 à 20 broches (Data, audio, alimentation)
Accessoires fournis	Câble de branchement, matériel de montage
Accessoires optionnels	Rallonge 1,3 m ou 6 m, support universel, cadres de montage
Consignes de sécurité	Débrancher la batterie avant montage/démontage ; ne pas percer sans précaution
Entretien	Nettoyer l'extérieur avec un chiffon doux et sec ; éviter les liquides
Réparabilité	Pièces détachées disponibles auprès du SAV Blaupunkt (voir hotline)
Garantie	2 ans (achat dans l'UE)
Informations générales	Notice téléchargeable en PDF ; compatible avec autoradios Blaupunkt à fonction CDC

FOIRE AUX QUESTIONS - IDC-A09 BLAUPUNKT

Comment installer le changeur CD IDC-A09 dans ma voiture ?

Débranchez d'abord la borne négative de la batterie. Choisissez un emplacement (tableau de bord ou coffre) avec un angle de montage entre -10° et +105°. Fixez l'appareil à l'aide du support fourni et branchez le câble C3 selon le schéma de la notice. Respectez les consignes de sécurité du constructeur automobile.

Combien de CD puis-je charger dans le IDC-A09 ?

Le changeur peut contenir jusqu'à 5 CD de 12 cm de diamètre. Les CD de forme irrégulière ou les mini-CD (8 cm) sans adaptateur ne sont pas autorisés.

Comment insérer ou éjecter un CD ?

Insérez un CD avec l'étiquette vers le haut dans l'un des compartiments ① à ⑤. Pour éjecter, appuyez sur le bouton Select/Eject correspondant pendant plus d'une seconde. La lecture peut être brièvement interrompue lors de l'insertion ou de l'éjection d'autres disques.

Que faire si l'autoradio affiche 'CDC CODE' après avoir sélectionné le changeur ?

C'est le système antivol. Vous devez entrer le code principal à 4 chiffres fourni avec la carte d'identification. Suivez la procédure décrite dans la notice (page 25-26) selon le type d'autoradio (KeyCard ou code fixe). Après 3 saisies incorrectes, l'appareil se bloque pendant 60 minutes.

Puis-je démonter le IDC-A09 pour l'utiliser dans un autre véhicule ?

Oui, mais vous devez d'abord le décoder. Allumez l'autoradio, sélectionnez CDC, puis appuyez simultanément sur les boutons Select/Eject 2 et 5 pendant 1 seconde. Suivez ensuite la procédure de décodage dans la notice (pages 26-27). Une fois décodé, vous pouvez le démonter en débranchant la batterie au préalable.

Quels autoradios sont compatibles avec le IDC-A09 ?

Le changeur est conçu pour fonctionner avec les autoradios Blaupunkt disposant d'une fonction CDC et d'un connecteur C3. Consultez la liste des accessoires et le schéma de brochage dans la notice.

Le changeur ne lit pas certains CD. Que faire ?

Vérifiez que les CD sont de forme circulaire standard (12 cm) et sans rayures. Les CD auto-gravés peuvent parfois poser problème. Nettoyez les disques avec un chiffon doux. Si le problème persiste, consultez le service après-vente Blaupunkt.

Où trouver le code principal du changeur IDC-A09 ?

Le code principal à 4 chiffres se trouve sur la carte d'identification fournie avec l'appareil. Si vous l'avez perdue, contactez le service après-vente Blaupunkt avec le numéro de série de l'appareil.

Puis-je utiliser des CD de 8 cm sans adaptateur ?

Non, les CD de 8 cm nécessitent un anneau d'adaptation. Sans cela, ils risquent de ne pas être lus correctement ou d'endommager le mécanisme.

Comment nettoyer le changeur CD ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits chimiques ou de liquides. Pour l'intérieur, un nettoyage régulier des CD est suffisant. Évitez d'introduire des objets dans les fentes.

MODE D'EMPLOI IDC-A09 BLAUPUNKT

Notice d'emploi et de montage

Deutsch

Übersichtsbild 3

Hinweise 4

Consignes de sécurité.... 16

Montage 17

Utilisation 19

Italiano

Vista d'insieme 3

Indicazioni 20

Nous vous remercions pour votre choix d'un produit Blaupunkt. Nous souhaitons que ce nouvel appareil vous apportera une entière satisfaction en vous faisant passer d'agréables moments.

Veuillez prendre connaissance du présent guide de l'utilisateur avant de mettre l'appareil en service pour la première fois.

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la dernière page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet : www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à : Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

⚠️ Consignes de sécurité

Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement.

• Si le montage ou l'entretien n'a pas été effectué correctement, des erreurs de fonctionnement peuvent survenir au niveau des systèmes électroniques du véhicule.
• Débrancher le pôle (-) de la batterie ! Respecter les consignes de sécurité du constructeur automobile !
• Veiller à n'endommager aucune pièce du véhicule en perçant des trous.
• En fonction du modèle, votre véhicule peut différer de cette description. Nous déclinerons toute responsabilité en cas de dommages causés par des erreurs de montage ou de connexion et en cas de dommages consécutifs.

Si les indications décrites ici ne s'appliquent au montage que vous voulez effectuer, adressez-vous à votre revendeur Blaupunkt, votre constructeur automobile ou notre service d'assistance téléphonique.

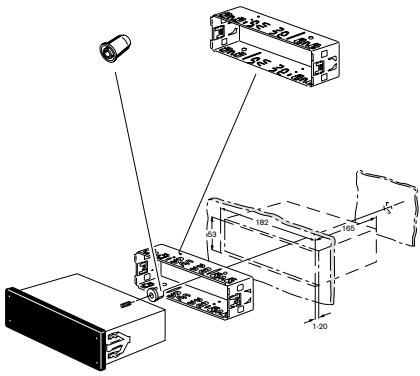

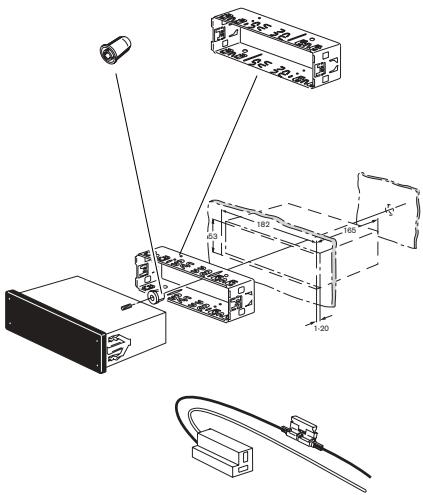

Matériel de montage fourni

Lieu de montage conseillé

Tableau de bord

Coffre

Angle de montage

De -10° à 105°

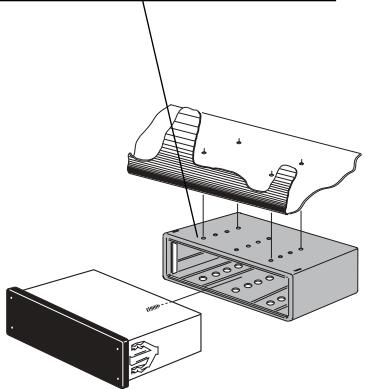

Accessoires conseillés

Rallonge 1,3 m

7 607 621 154

Rallonge 6 m

7 607 621 155

Support de montage universel 7 608 002 377

Cadre de montage 6 mm

7 608 002 076

Cadre de montage 10 mm

7 608 002 176

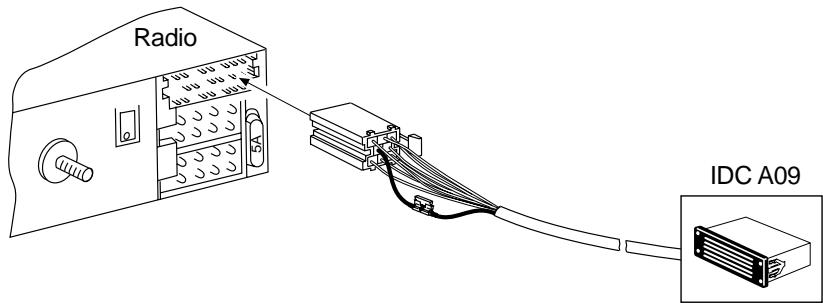

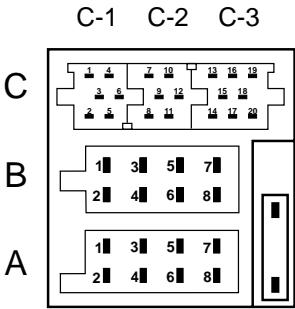

C3
13	CDC Data-IN
14	CDC Data-OUT
15	+12V Permanent
16	+12V switch voltage (max. 300mA)
17	CDC Data-GND
18	CDC AF/AUX-GND
19	CDC AF/AUX-L
20	CDC AF/AUX-R

Insérer un CD

Après avoir branché le changeur CD pour la première fois, attendez environ 1 minute avant d'insérer un CD.

Introduire à chaque fois un CD, le label étant dirigé vers le haut, dans les compartiments CD ①-⑤. L'éclairage de la touche passe au vert.

Sélectionner un CD

Pressez le bouton respectif Select / Eject ⑥-⑩ du CD que vous voulez écouter pendant moins d'une seconde.

Ejecter un CD

Pressez le bouton respectif Select / Eject ⑥-⑩ du CD que vous voulez éjecter du compartiment CD ①-⑤ pendant plus d'une seconde. La touche s'éteint.

Pendant la lecture d'un CD, par ex. le CD 5, vous avez la possibilité d'insérer ou de retirer les autres CD dans les compartiments ①-④. Pendant cette durée, la lecture du CD est interrompue pour 5 secondes.

Remarques concernant le mode CD

La lecture de CD de forme irrégulière (non circulaire, virtuelle) ou de CD d'un diamètre de 8 cm ou sans anneau d'adaptation n'est pas permise.

Pour plus d'informations sur les commandes, consultez le mode d'emploi de votre autoradio.

Numéros du service après-vente

Country:		Phone:	Fax:	WWW:
Germany	(D)	0180-5000225	05121-49 4002	http://www.blaupunkt.com
Austria	(A)	01-610 390	01-610 393 91
Belgium	(B)	02-525 5454	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	0800-550 6550	01-576 9473
Ireland	(IRL)	01-4149400	01-4598830
Italy	(I)	02-369 6331	02-369 6464
Luxembourg	(L)	40 4078	40 2085
Netherland	(NL)	023-565 6348	023-565 6331
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	01-2185 00144	01-2185 11111
Spain	(E)	902-120234	916-467952
Sweden	(S)	08-7501500	08-7501810
Switzerland	(CH)	01-8471644	01-8471650
Czech. Rep.	(CZ)	02-6130 0441	02-6130 0514
Hungary	(H)	01-333 9575	01-324 8756
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-3350677	0212-3460040
USA	(USA)	800-2662528	708-6817188
Brasil(Mercosur)	(BR)	[phone]	[phone]
Malaysia(Asia Pacific)	(MAL)	[phone]	[phone]

IDC A09 (Code)

Notice d'emploi et de montage

Deutsch

Vue d'ensemble 3

Montage 4

Utilisation 6

Codage (après montage) 25

Décodage (avant démontage) 26

Italien

Vue d'ensemble 3

Montage 28

Commandes 30

Consignes de sécurité

• Si le montage ou l'entretien n'a pas été effectué correctement, des erreurs de fonctionnement peuvent survenir au niveau des systèmes électroniques du véhicule.
• Pour la durée du montage / démontage, débranchez la borne (-) de la batterie.
• Veillez à n'endommager aucune pièce du véhicule en perçant des trous.

Matériel de montage fourni

Lieu de montage conseillé

Tableau de bord Coffre

Angle de montage

De -10° à 105°

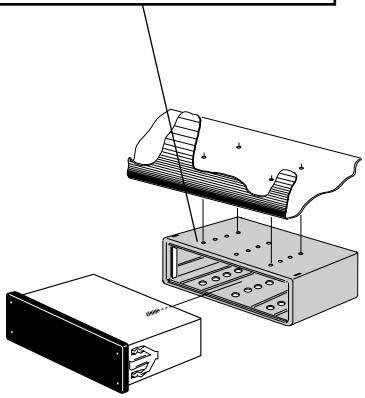

Accessoires conseillés

Rallonge 1,3 m 7 607 621 154

Rallonge 6 m 7 607 621 155

Support de montage universel 7 608 002 377

Cadre de montage 6 mm 7 608 002 076

Cadre de montage 10 mm 7 608 002 176

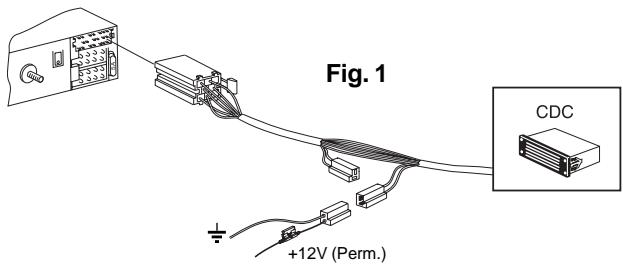

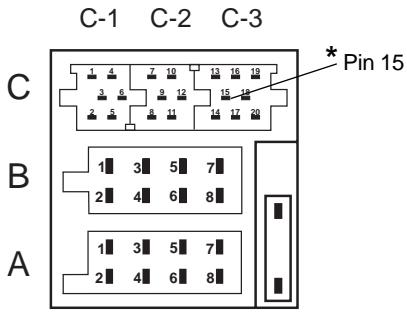

Branchement sur les autoradios sans +12V dans le compartiment C3/*Pin 15

(cf. Notice de montage de l'autoradio)

Pour ce type de montage, il faut monter le câble de branchement fourni (cf. Fig. 1).

C3
13	CDC Data-IN
14	CDC Data-OUT
15	+12V Permanent
16	+12V switch voltage (max. 300mA)
17	CDC Data-GND
18	CDC AF/AUX-GND
19	CDC AF/AUX-L
20	CDC AF/AUX-R

Système antivol

L'IDC A09 est équipé d'un système antivol soutenu par certains autoradios. Vous reconnaissez ces autoradios à l'affichage de "CDC CODE" après avoir sélectionné le changeur.

Pour savoir comment activer ou désactiver le système antivol pendant le montage et le démontage, reportez-vous aux pages 25 à 27.

Insérer un CD

Après avoir branché le changeur CD pour la première fois, attendez environ 1 minute avant d'insérer un CD.

Introduire à chaque fois un CD, le label étant dirigé vers le haut, dans les compartiments CD ①-⑤. L'éclairage de la touche passe au vert.

Sélectionner un CD

Pressez le bouton respectif Select / Eject ⑥-⑩ du CD que vous voulez écouter pendant moins d'une seconde.

Éjecter un CD

Appuyez sur la touche Select / Eject ⑥-⑩ correspondant au CD que vous souhaitez éjecter du compartiment CD ①-⑤ pendant plus d'une seconde. La touche s'éteint.

Pendant la lecture d'un CD, par exemple le CD 5, vous pouvez insérer ou retirer les autres CD dans les compartiments ①-④. Pendant cette opération, la lecture du CD est interrompue pendant 5 secondes.

Remarques concernant le mode CD

La lecture de CD de forme irrégulière (non circulaire, virtuelle) ou de CD d'un diamètre de 8 cm ou sans anneau d'adaptation n'est pas autorisée.

Pour plus d'informations sur les commandes, consultez le mode d'emploi de votre autoradio.

Note sur la saisie du code

Après avoir saisi un code incorrect 3 fois de suite, l'appareil reste bloqué pendant 60 minutes.

L'autoradio et l'IDC A 09 doivent rester allumés pendant cette durée.

Vous avez la possibilité de saisir ensuite le code correct.

Activer le code d'un autoradio protégé par KeyCard

Pour connaître le code principal, reportez-vous à la carte d'identification de l'IDC A09.

1. Allumez l'autoradio.
2. Appuyez sur la touche CDC.

Sur l'afficheur apparaît pendant quelques secondes :

"CDC CODE"

Ensuite s'affiche : "0000"

1. Utilisez les touches ∨√ pour saisir les chiffres 0 à 9.

Utilisez les touches << / >> pour passer de chiffre en chiffre.

Exemple 1234 :

a) Pressez 1x la touche Λ. b) Pressez 1x la touche >>. c) Pressez 2x la touche Λ. d) Pressez 1x la touche >>. e) Pressez 3x la touche Λ. f) Pressez 1x la touche >>. g) Pressez 4x la touche Λ. 4. Pressez la touche ENT dès que vous avez introduit entièrement et correctement le code.

Activer le code d'un autoradio à code fixe

Pour connaître le code principal, reportez-vous à la carte d'identification de l'IDC A09.

1. Allumez l'autoradio.
2. Pressez la touche CDC.

Sur l'afficheur apparaît pendant quelques secondes :

"CDC CODE"

Ensuite s'affiche :

“0000”

1. Utilisez les touches de station 1-4 pour introduire le code principal.

Exemple 4321 :

a) Appuyez 4 fois sur la touche de la station 1. b) Appuyez 3 fois sur la touche de la station 2. c) Appuyez 2 fois sur la touche de la station 3. d) Appuyez 1 fois sur la touche de la station 4.

4) Dès que le code correct a été saisi en entier, vous avez deux possibilités pour le valider :

a) Si l'autoradio dispose d'une touche "OK", utilisez cette touche pour valider le code. b) Si l'autoradio ne dispose pas de la touche "OK", validez le code à l'aide de la touche de recherche "∧".

Il vous faut décoder l'IDC A09 avant de pouvoir le démonter et l'utiliser avec un autre autoradio.

Note sur la saisie du code

Après avoir saisi un code incorrect trois fois de suite, l'appareil reste bloqué pendant 60 minutes.

L'autoradio et l'IDC A09 doivent rester allumés pendant cette durée.

Vous avez ensuite la possibilité de saisir le code correct.

Décodage à l'aide d'un autoradio protégé par KeyCard

Pour connaître le code principal, reportez-vous à la carte d'identification de l'IDC A09.

1. Allumez l'autoradio.
2. Appuyez sur la touche CDC. Le changeur IDC A09 passe ensuite en mode lecture (il doit contenir au moins un CD).
3. Appuyez sur les boutons Select / Eject 2+5 de l'IDC A09 pendant au moins une seconde, puis relâchez-les.

Le fonctionnement de l'IDC A09 est interrompu.

Les voyants rouges de tous les boutons Select / Eject s'allument.

1. Éteignez l'autoradio.
2. Rallumez l'autoradio.

Sur l'afficheur apparaît pendant quelques secondes :

"CDC CODE"

Ensuite s'affiche : "0000"

1. Utilisez les touches ∨√ pour introduire les chiffres 0 à 9. Utilisez les touches << / >> pour passer de chiffre en chiffre.

Exemple 1234 :

a) Pressez 1x la touche Λ. b) Pressez 1x la touche >>. c) Pressez 2x la touche Λ. d) Pressez 1x la touche >>. e) Pressez 3x la touche Λ. f) Pressez 1x la touche >>. g) Pressez 4x la touche Λ.

1. Pressez la touche ENT dès que vous avez introduit entièrement et correctement le code.

Les voyants rouges de tous les boutons Select / Eject s'allument.

Éteignez l'autoradio (ne pas le rallumer).

Le code de l'IDC A09 est ensuite désactivé.

Vous pouvez maintenant démonter l'IDC A09.

Décodage au moyen d'un autoradio à code fixe

Pour connaître le code principal, reportez-vous à la carte d'identification de l'IDC A09.

1. Allumez l'autoradio.
2. Pressez la touche CDC. Le changeur IDC A09 passe ensuite au mode de lecture (il doit contenir au moins un CD).
3. Pressez les boutons Select / Eject 2+5 de l'IDC A09 pendant au moins 1 seconde et relâchez-les ensuite.

Le fonctionnement de l'IDC A09 est interrompu.

Les voyants rouges de tous les boutons Select / Eject s'allument.

1. Éteignez l'autoradio.
2. Rallumez l'autoradio.

Sur l'afficheur apparaît pendant quelques secondes :

"CDC CODE"

Ensuite s'affiche : "0000"

1. Utilisez les touches de station 1 à 4 pour introduire le code principal.

Exemple 4321 :

a) Pressez 4x la touche de station 1. b) Pressez 3x la touche de station 2. c) Pressez 2x la touche de station 3. d) Pressez 1x la touche de station 4.

1. Dès que le code correct a été introduit dans son intégralité, vous avez 2 possibilités pour le valider :

a) Si l'autoradio dispose d'une touche "OK", utilisez cette touche pour valider le code.

b) Si l'autoradio ne dispose pas de la touche "OK", validez le code au moyen de la touche de recherche "∧".

Les voyants rouges de tous les boutons Select / Eject s'allument.

Éteignez l'autoradio (ne pas le rallumer).

Le code de l'IDC A09 est ensuite désactivé.

Vous pouvez maintenant démonter l'IDC A09.

	Tel.:	Fax:
Deutschland	0 18 05 00 02 25	0 51 21 49 40 02
Belgique / België	02.525.54.44	02.525.54.48
France	014 010 70 07	014 010 73 20
Nederland	023 565 63 48	023 565 63 31
Great Britain	018 958 383 66	018 958 383 94
Danmark	44 89 83 60	44 89 86 44
Sverige	08 750 15 00	08 750 18 10
Norge	66 81 70 00	66 81 71 57
Suomi	094 359 91	094 359 92 36
Österreich	01 610 39 0	01 610 39 391
Ελλάς	015 762 241	015 769 473
Česká republika	026 130 04 41	026 130 05 14
USA	800-266 25 28	708-681 71 88
Singapore	006 535 054 47	006 535 053 12
Slovensko	042 175 873 212	042 175 873 229
