Marque	Blaupunkt
Modèle	Düsseldorf RCR 84
Référence fabricant	7 643 773 010
Année de fabrication	1994
Type de produit	Autoradio 1 DIN avec lecteur cassette
Puissance nominale	4 x 19 W Sinus (DIN 45324/3.1)
Puissance musicale	4 x 20 W (DIN 45324/3.2)
Puissance totale	76 W
Nombre de canaux	4
Tuner FM	PLL Codem III
RDS / EON	Oui
Memoires de stations	24 (Travelstore automatique)
Lecteur cassette	Oui, avec autoreverse
Reglages audio	Basses, aigus, balance, fader, loudness
Sortie preampli	Oui
Commande DSC	Direct Software Control
Code antivol	Oui
Alimentation	12 V DC (batterie vehicule)
Dimensions	179 x 50 x 150 mm
Norme d'installation	DIN 1 (decoupe 182 x 53 mm)

FOIRE AUX QUESTIONS - DSSELDORF RCR 84 BLAUPUNKT

Comment entrer le code antivol après une coupure de batterie ?

Après reconnexion de la batterie, l'écran affiche CODE. Utilisez les touches de présélection numérotées pour saisir votre code à 4 chiffres dans l'ordre. Le code figure sur la carte de sécurité remise à l'achat. En cas d'erreur, le système peut se bloquer temporairement.

Je n'ai plus mon code antivol, comment faire ?

Le code est lié au numéro de série gravé sur le boîtier de l'appareil. Contactez un concessionnaire agréé ou un spécialiste autoradio avec la preuve d'achat et le numéro de série. Des services en ligne spécialisés permettent aussi de récupérer le code à partir du numéro de série du Düsseldorf RCR 84 (référence 7 643 773 010).

Comment mémoriser des stations avec la fonction Travelstore ?

La fonction Travelstore balaye automatiquement les fréquences FM et mémorise les 24 stations les plus puissantes disponibles dans votre zone géographique. Appuyez sur le bouton dédié Travelstore, la recherche dure quelques secondes, puis les mémoires sont mises à jour. Très utile lors d'un déplacement vers une nouvelle région.

Comment activer la fonction RDS et EON ?

Le Düsseldorf RCR 84 intègre le RDS/EON (Radio Data System / Enhanced Other Networks). Lorsqu'une station RDS est captée, le nom de la station s'affiche à l'écran. La fonction EON permet de basculer automatiquement sur une station d'info-trafic le temps d'une annonce, puis de revenir à votre écoute en cours.

Comment régler les basses, les aigus, la balance et le fader ?

L'autoradio dispose de réglages de tonalité (basses/aigus), de balance gauche/droite et de fader avant/arrière accessibles via les commandes de façade. La fonction Loudness peut être activée pour renforcer les graves et aigus à faible volume.

Quels types de cassettes sont compatibles avec le lecteur intégré ?

Le lecteur accepte les cassettes audio standard Type I (ferrique) et Type II (chrome). La fonction autoreverse retourne automatiquement la cassette en fin de face sans intervention. Évitez les cassettes endommagées ou à bande détendue pour ne pas endommager la tête de lecture.

Quelle est la puissance réelle de cet autoradio ?

Le Düsseldorf RCR 84 délivre 4 x 19 W Sinus selon la norme DIN 45324/3.1, soit 76 W au total, et 4 x 20 W en puissance musicale (DIN 45324/3.2). Il dispose d'une sortie préamplificateur pour connecter un amplificateur externe si besoin.

Quelles sont les dimensions et les normes d'installation ?

Le boîtier mesure 179 x 50 x 150 mm et s'installe dans un emplacement DIN standard (découpe 182 x 53 mm) avec une profondeur de 165 mm. L'épaisseur de la planche de bord au niveau des pattes de fixation doit être comprise entre 1 et 20 mm.

Comment retirer l'autoradio de son tableau de bord ?

Le Düsseldorf RCR 84 s'extrait à l'aide des clés d'extraction DIN (deux clés plates en U que l'on insère dans les orifices de chaque côté de la face avant). Insérez-les jusqu'au déclic, puis tirez doucement l'appareil vers vous. Ces clés sont disponibles chez les accessoiristes auto.

L'autoradio ne s'allume plus, que vérifier en premier ?

Vérifiez d'abord le fusible de l'appareil (généralement accessible sur le câble d'alimentation, côté rouge 12 V) et le fusible du porte-fusibles du véhicule correspondant à l'autoradio. Contrôlez aussi que le fil de masse (noir) est bien connecté à la carrosserie. Si le problème persiste, le code antivol peut être demandé après une coupure de courant.

Peut-on connecter un changeur de CD externe ?

La documentation du Düsseldorf RCR 84 ne mentionne pas de connecteur CDC (CD Changer) intégré en façade. Pour profiter de la lecture CD, il faudrait passer par un adaptateur cassette connecté à un lecteur CD portable externe branché sur la sortie casque de celui-ci.

Comment améliorer la réception FM sur cet autoradio ?

Le tuner Codem III PLL offre une bonne sensibilité FM. Assurez-vous que l'antenne de toit est bien connectée sur la prise antenne de l'appareil et que le câble n'est pas pincé. Un amplificateur d'antenne peut améliorer la réception dans les zones à faible couverture.

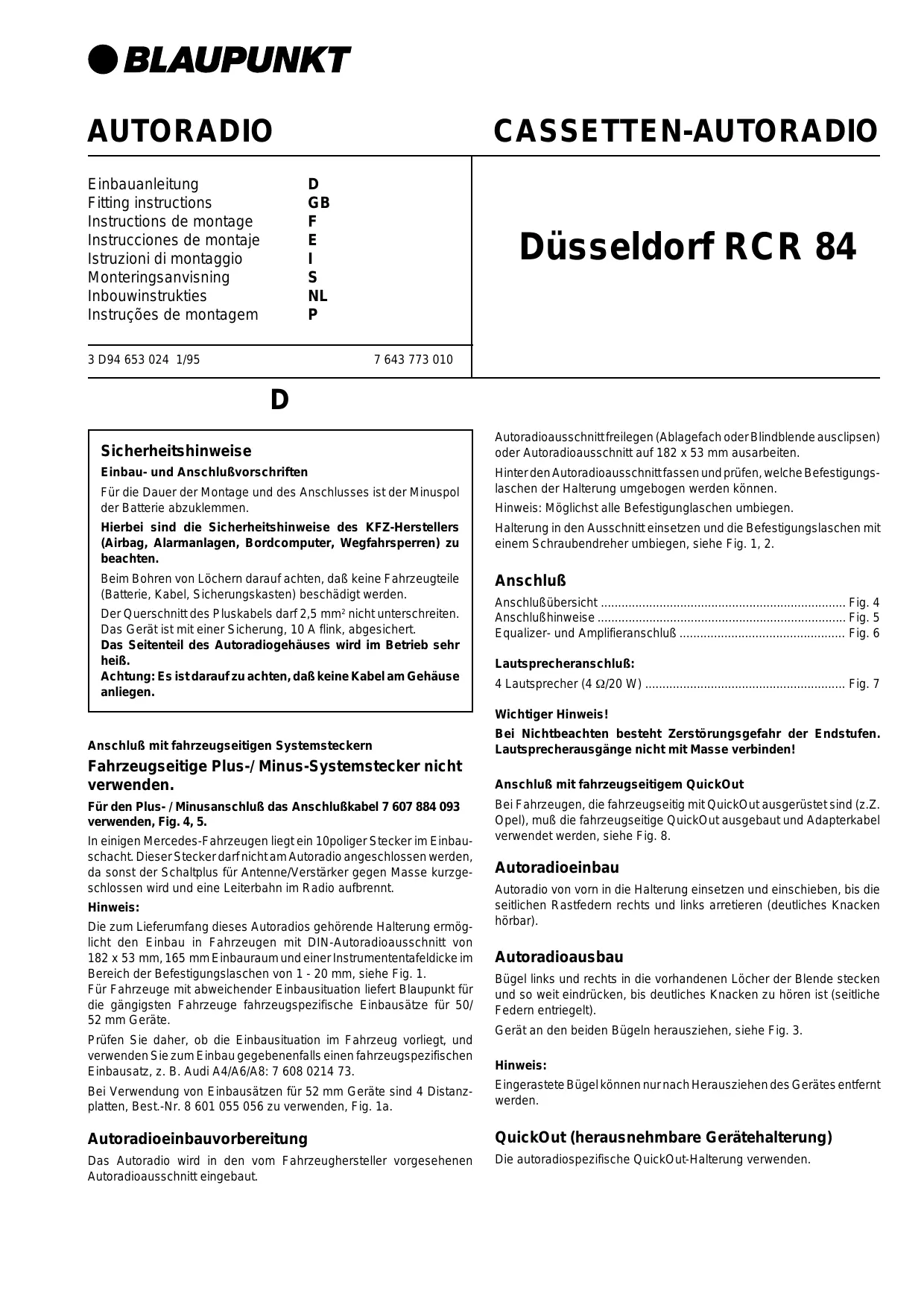

MODE D'EMPLOI DSSELDORF RCR 84 BLAUPUNKT

Branchement: voir l'instruction de montage pour amplificateur /

Instructions de montage et de branchement

Pendant le montage et le branchement des appareils, il convient de déconnecter le pole négatif de la batterie.

Veiller à ce qu'aucun élément de voiture (tel que la batterie, les cables, les portes-fusibles) ne soit endommagé par le perçage des trous).

La section du cable positif ne doit pas etre inférieure a 2,5mm^2 . L'appareil est protaged par l'interneniaire d'un fusible a declenchement rapide 10 A. Ne pas utiliser le cable positif installede l'usine.

Le panneau l'italéral de l'autoradio s'échauffe considérablement pendant l'opération.

Attention: Alors faire attention qu'aucun cable ne touche le boitier.

Connexion avec les connecteurs système prévus dans le vehicule

Ne pas utiliser les connecteurs positifs/négatifs prévus dans le vehicule.

Utiliser le cable de raccordement 7 607 884 093 pour réaliser la connexion, voir figs. 4, 5.

Dans certains vehicules Mercedes, une fiche à 10 pôles se trouve dans le compartment.

Cette fiche ne doit pas'être connectée à l'autoradio; sinon le positif de connexion pour l'antenne/l'amplificateur donnera court-circuit à la masse et une piste conductive dans l'autoradio brûlera.

Note:

A l'aide du support inclus dans le jeu de montage vous pouvez monter le poste dans des voitures qui disposent d'une découvert DIN de 182 x 53 mm, d'une profondeur de 175 mm et d'une épaisseur du tableau de bord de 5,2 - 6,3 mm autour des éclisses de montage, voir fig. 1.

Blaupunkt livre des jours de montage spéciaux pour les voitures courantes avec des découvertes différentes pour les apparciels 50 / 52mm

Veuillez donc vérifier les mesures de la découpe de votre voiture et, si nécessaire, commander un jeu de montage spécial, p. ex. VW Golf II / Jetta II: 7 608 3824 73.

En utilisant des jours d'installation pour des postes de 52 mm il faut utiliser 4 plaques de distance, numéro de référence 8 601 055 056, fig. 1a.

Préparation pour l'installation d'autoradio

Monter l'autoradio dans la découpe autoradio prévue d'origine.

Ouvrir la découvert autoradio (dégager le compartment ou le cache factice) ou élargir la découvert à 182 x 53 mm.

Saisir derrière la découpe autoradio et essayer lesquelles des éclisses de montage peuvent être courbées.

Note: si possible, courber toutes les éclisses de montage.

Insérer le support dans la découpe et courber les éclisses correspondantes à l'aide d'un tournevis, voir fig. 1 et 2.

Raccordement

Vue d'ensemble des raccordements. fig. 4

Indication pour le raccordement. fig. 5

Raccordement de l'égaliseur et de l'amplificateur. fig. 6

Raccordement des haut-parleurs:

4 H-P (4 Ω/26 W) ..... fig. 7

Informations importantes!

Observer les précautions suivantes pour éviter que les étages de sortie soient endommages.

Ne pas raccarder les sorties H-P à la masse!

Branchement pour les Branchement dans le cas d'un extractible monté dans la voiture

Lorsqu'il s'agit d'une voiture équipée d'un extractible (p. ex. Opel), il faut démonter l'extractible monté dans la voiture, voir fig.8.

Montage de l'autoradio

Insérer l'autoradio par devant dans le support et pousser jusqu'à ce que les reissorts d'arrêt s'enclenchent à droite et à gauche (clic distinct audible).

Démontage de l'autoradio

Insérer les étriers dans les trouss préparés du cache à droite et à gauche jusqu'à ce que vous entendiez un clic distinct (les ressorts latéraux sont déverrouillés).

Retirer l'appareil à l'aide des deux étriers, voir fig.3.

Note

Des étriers verrouillés ne peuvent être enlevés qu'après avoir retire l'appareil.

QuickOut (support extractible)

Il convient d'utiliser le support QucikOut spécifique.

Indications pour le raccordement, fig. 5

Ne pas raccorder le cable de masse au pole négatif de la batterie.

Faire passer le cable de masse à un point de masse approprié (boulon de carrosserie, tôle de carrosserie) et raccourcir le cable à la longueur convenable.

Enlever le matériel isolant du bout de cable et attacher la cosse de cable fourchée (si nécessaire, soudez-la).

Dégratter la peinture du point de masse et l'endeure d'une couche de graissée à graphite (important pour une bonne connexion à la masse).

Visser le cable de masse.

Cable d'alimentation positive (ACC 12 V)

(ignition)

+12V

Ne pas raccorder le cable positif installé dans la voiture.

Poser le cable positif (cable rouge d'une épaisseur de 2,5mm^2 ) vers le batterie (éviter de passer le cable prés de faisceaux de cables). Raccorder le porte-fusible pour protégger le cable positif et l'attacher au pole de la batterie (si nécessaire, percer un trou dans le tablier d'auvent et utiliser un passé-cable approprié).

Remarque:

Si l'autoradio est raccordé par la serrure d'allumage, il est possible, sur demande du client, de relier sur un relais, ref. Bosch 0 332 014 125, le cable positif branché (installé d'origine).

Raccordement au plus permanent

(Battery 12 V)

Raccorder le plus permanent avec le cable et le serre-cable à un cable de plus permanent protégé (p.ex. montre, interrupteur du clignant d'advertissement).

Cable de commande (Power Antenna)

En cas de raccordement d'une antennne moteur tout automatique, utiliser le serre-cable pour attacher le cable de commande de l'antenne moteur au cable de commande.
